1 Turva Optiset turvalaitteet Turvavalopuomit, kehontunnistus turvavalopuomi SG-BIG Base Kehontunnistus, Tyyppi 2 / 4, PL c / e Toimintaetäisyys 0,5-60 m Valvontakorkeus mm asiakaspalvelu@oem.fi, PUH, , FAX / 9

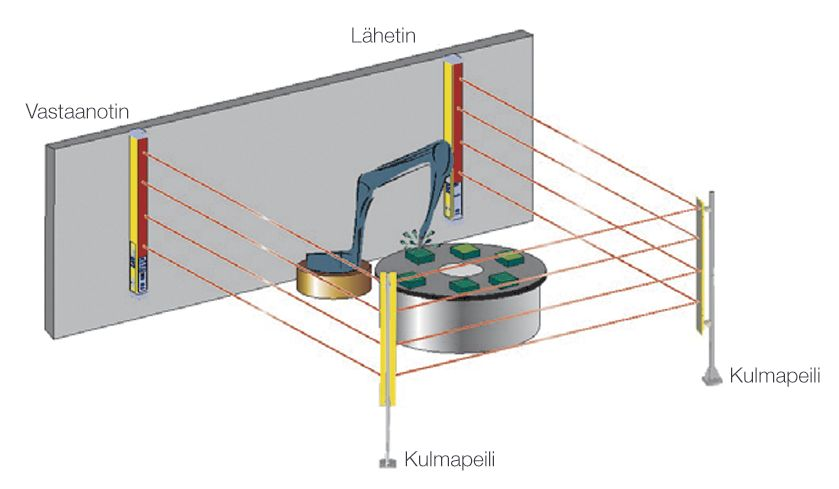

2 Toiminta Datalogic turvavalopuomi SG-BODY BIG Base on tarkoitettu henkilön kehon tunnistamiseen sekä aluevalvonnassa että kulkuaukkojen valvonnassa. Yhdellä turvavalopuomilla voidaan valvoa max 60 m etäisyyksiä. SG2-BIG Base turvavalopuomit ovat Tyypin 2 ja tason PL c turvalaitteita, standardien EN ISO ja EN mukaan. SG4-BIG Base turvavalopuomit ovat Tyypin 4 ja tason PL e turvalaitteita, standardien EN ISO ja EN mukaan. SG-BIG sarjaa on saatana myös integroiduilla muting-toiminnoilla, ks. SG-BIG Muting sekä peilistä heijastavana versiona, ks. SG4-BIG Reflector. SG-BIG Base turvavalopuomin uusi jykevä kotelointi yhdessä 3 :n kiinnikevaihtoehdon (sivukiinnike, 360º kulmansäätökiinnike ja takakiinnike) sekä uuden elektroniikan ja optiikan kanssa takaavat parhaimman suorituskyvyn teollisiin sovelluksiin. 7-segmentti näyttö (SSD) sekä lähettimessä että vastaanottimessa auttavat mm. turvavalopuomin kohdistamisessa sekä tilan indikoinnissa. Optiikka on toteutettu niin ettei ns. kuollutta aluetta ole lainkaan. Turvavalopuomissa on valittavissa kuittaus (autom/manual) ja sisääntulo ulkoisten koskettimien valvonnalle (EDM). Turvaulostuloina on 2 x PNP turvatransistori ja jos tarve on potentiaalivapaille koskettimille, on valikoimassamme Datalogicin CSME turvarele. Datalogic myöntää 3 vuoden takuun turvavalopuomeille ja turvavaloverhoille. Soveltuvuus Kehontunnistus: 2, 3 ja 4 säteiset mallit (valvontakorkeudet mm) asiakaspalvelu@oem.fi, PUH, , FAX / 9

3 Tekniset tiedot Vastaanotin Rx Lähetin Tx PUH, , FAX / 9

4 Syöttöjännite 24 V DC, stabiloitu Toleranssi ± 20 % Max. tehonkulutus / lähetin Tx 2,5 W Max. tehonkulutus / vastaanotin Rx 4 W (ilman kuormaa) Turvaulostulot (OSSD) Transistori 2 x PNP Max. virta (OSSD) 0,5 A / ulostulo PNP Vasteaika ms (riippuen mallista, ks. taulukko "Tilausnumerot") Valon tyyppi IR LED 950 nm Toimintaetäisyys SG2-BIG Base: 0,5-60 m SG4-BIG Base: 6-60 m Valvontakorkeus mm Extra toiminnot EDM, reset (manual/automatic), test input Tilan indikointi 6 x LED, 7-segmentti (SSD) näyttö (Tx ja Rx) Resoluutio R ks. taulukko "Tilausnumerot" Liittimet Lähetin: M12, 5-nap. Vastaanotin: M12, 8-nap. Max. kaapelipituus 70 m Kotelon materiaali Alumiinprofiili (RAL 1003), päätypalat PC makrolon Paino 2,5 kg/m Kotelointiluokka IP65 Toimintaläpötila 0 C C Varastointilämpötila -25 C C Turvaluokka SG2: 2 standardin EN mukaan SG4: 4 standardin EN mukaan PL SG2: c standardin EN ISO mukaan SG4: e standardin EN ISO mukaan SIL SG2: 1 standardin EN IEC mukaan SG4: 3 standardin EN IEC mukaan PFHd SG2: 1,19E-08 SG4: 1,10E-08 T1 (Elinikä vuosissa) 20 MTTFd (vuosissa) SG2: 317 SG4: 353 DC SG2: 96,70 % SG4: 96,40 % SFF SG2: 98 % SG4: 97,90 % Hyväksynnät asiakaspalvelu@oem.fi, PUH, , FAX / 9

5 Kytkennät SG-BIG Base turvavalopuomin kytkennät Vastaanotin Lähetin Vastaanotin (Rx), 8-nap, M12-liitin Lähetin (Tx), 5-nap, M12-liitin 1= valkoinen = Kuittaus, nollaus, restart mode 1= ruskea = 24 V DC (syöttö) 2= ruskea = 24 V DC (syöttö) 2= valkoinen = TEST 3= vihreä = EDM valinta (ks. taulukko alla) 3= sininen = 0 V (syöttö) 4= keltainen = EDM 4= musta = maa 5= harmaa = OSSD1 (PNP) 5= harmaa = ei kytketä 6= pinkki = OSSD2 (PNP) 7= sininen = 0 V (syöttö) 8= punainen = maa SG-BIG Base turvavalopuomin konfigurointi kytkennöillä Toiminto Kytkentä Tila Testaus (Lähetin Tx), pin V DC Test ON Ei kytketty tai 0 V Test OFF Kuittaus, kuittauksen valinta, nollaus, restart mode (Rx), pin 1 Automaattikuittaus Käsinkuittaus EDM valinta (Rx), pin 3 EDM Ulkoisten koskettimien valvonta (Rx), pin V DC EDM, off Ei kytketty tai 0 V EDM, on NC kosketin esim kontaktorilta tai pakkotoimiselta releeltä. EDM kytkentä (External Device Monitoring) asiakaspalvelu@oem.fi, PUH, , FAX / 9

6 Ulkoisten koskettimien valvonta tulolla voidaan valvoa mm. kontaktorin tai pakkotoimisen releen tilaa. Jos NO-koskettimet hitsaantuisivat kiinni esim. ylläolevan esimerkkikuvan mukaisessa releessä, jäisi NC koskettimet auki ja EDM input jäisi jännitteettömäksi jolloin turvavalopuomia ei pysty kuittaamaan. Manuaali SG-BIG Base manuaali SG-BIG Base Datalogicin kotisivuilla Valmistajan kotisivuilla ladattavissa tuotteen 3D kuvat, manuaali ja datasivut Tilausnumerot & Mitat SG-BIG Base turvavalopuomin mitat SG2 = Tyyppi 2, PL d SG4 = Tyyppi 4, PL e Tilausnumero Resoluutio (mm) Valvontakorkeus (mm) Sädemäärä Pituus L1 / L2 (mm) Vasteaika (ms) Tyyppi 2, PL d SG2-B2-050-OO-E ,4 / 520,5 11 0,5-60 SG2-B3-080-OO-E ,4 /820,5 12 0,5-60 SG2-B4-090-OO-E ,4 / 1220,5 13 0,5-60 SG2-B4-120-OO-E ,4 / 1300,5 13 0,5-60 Tyyppi 4, PL e SG4-B2-050-OO-E ,4 / 520, SG4-B3-080-OO-E ,4 /820, SG4-B4-090-OO-E ,4 / 1220, SG4-B4-120-OO-E ,4 / 1300, Toimintaetäisyys (m) HUOM! SG-BIG turvavalopuomit eivät sisällä asennuskiinnikkeitä. Katso "Tarvikkeet" osiosta kiinnikevaihtoehdot. asiakaspalvelu@oem.fi, PUH, , FAX / 9

7 Tarvikkeet Syöttökaapelit Lähettimelle Tilausnumero Kuvaus CS-A1-03-U-05 M12-kaapeli, suora naaras, 5 m, 5-nap. CS-A1-03-U-15 M12-kaapeli, suora naaras, 15 m, 5-nap. CS-A1-03-U-25 M12-kaapeli, suora naaras, 25 m, 5-nap. CS-A1-03-U-50 M12-kaapeli, suora naaras, 50 m, 5-nap. Vastaanottimelle Tilausnumero Kuvaus CS-A1-06-U-05 M12-kaapeli, suora naaras, 5 m, 8-nap. CS-A1-06-U-15 M12-kaapeli, suora naaras, 15 m, 8-nap. CS-A1-06-U-25 M12-kaapeli, suora naaras, 25 m, 8-nap. CS-A1-06-U-50 M12-kaapeli, suora naaras, 50 m, 8-nap. Tilausnumero SG-LP Kuvaus Laserkohdistin Turvareleet Tilausnumero CSME-03VU24-Y14 Kuvaus Turvarele Datalogic CSME 3 NO, 24 V DC, tarvitsee EDM valvonnan Turvarele Duelco NST NO + 1 NC, 24 V DC Asennuskiinnikkeet Huom! SG-BIG turvavalopuomit eivät sisällä asennuskiinnikkeitä. Alla kiinnikevaihtoehdot. asiakaspalvelu@oem.fi, PUH, , FAX / 9

8 Tilausnumero Kuvaus Mitat ST-K4ROT-SG BB 360º kulmansäätökiinnike ST-K4ROT-SG BB, TOP-BOTTOM ST-K4REAR-SG BB Takakiinnike ST-K4REAR-SG BB ST-K4STD-SG BB Sivukiinnike_BB ST-K4STD-SG-BB ST-K4AV-SE Tärinänvaimennin ST-K4AV Käytä yhdessä ST-kiinnikkeiden kanssa. ST-K4OR-SE Kulmansäätöpalat ±5 ST-KSTD-SE Käytä yhdessä ST-KSTD-SE-kiinnikkeiden kanssa. Sivukiinnike_SE, ST-KSTD-SE PUH, , FAX / 9

9 Käytä yhdessä ST-kiinnikkeiden kanssa. PUH, , FAX / 9
