FDB22x, FDB20x, FDB241, FDB299 Ilmaisinkannat ja lisätarvikkeet Osoitteellinen (FDnet), kollektiivinen

Transkriptio

1 Sinteso FDB22x, FDB20x, FDB241, FDB299 Ilmaisinkannat ja lisätarvikkeet Osoitteellinen (FDnet), kollektiivinen Kannat valmistettu iskuja kestävästä ja naarmuuntumattomasta synteettisestä materiaalista Ruuvittomat liittimet mahdollistavat johtimien kytkemisen ilman työkaluja FDB2x1-AA sisältää yhden mikroliittimen lisäksi Ilmaisin peittää kannan kokonaisuudessaan FDB201, FDB201-AA, FDB221, FDB221-AA uppo- tai pinta-asennetuille kaapeleille FDB202, FDB222 vain uppoasennetuille kaapeleille Lisälaitteet: pinta-asennukseen, kosteisiin ja märkiin tiloihin, varkaudenesto, pölysuojaus, osoitelaatta ja ilmaisimen lämmitysyksikkö kosteuden tai jään kerääntymistä vastaan, tiiviste suojaluokituksen parantamiseksi Oma versio osoitteellisille tai kollektiivisille ilmaisimille Valmistettu ekologisista materiaaleista

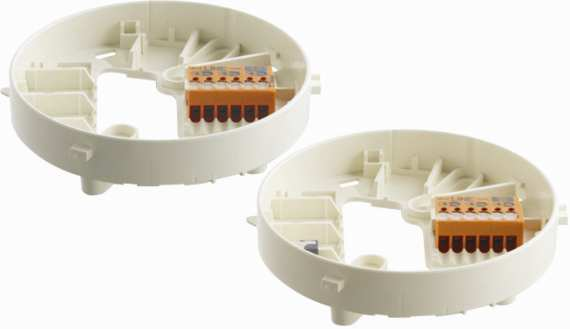

2 Ominaisuudet Ympäristö Ekologinen valmistusmenetelmä Kierrätettävät materiaalit Ominaisuudet Kanta sopii sekä uppo- että pinta-asennetuille kaapeleille Erityisen suuret ruuviurat helpottavat jo olemassa olevien muita järjestelmiä varten tehtyjen poranreikien hyväksikäyttöä Ilmaisinkannassa on suuri aukko, joten kaapelin asennus on helppoa Ruuvittomat liitinrimat (toimivat jousilla) Ilmaisinlinjan voi yhdistää ilman työkaluja: johto vain työnnetään sisään käsin Silmukkakosketin Paikka mikroliittimille kahden lisämerkkivalon liittämiseksi, suojajohtimen liittämiseksi tai ilmaisimen lämmityselementin liittämiseksi Ilmaisinkannat FDB221 / FDB221-AA Asennusjaloilla varustettu kanta osoitteellisille paloilmaisimille Oranssit liittimet, johtimien poikkipinta-ala mm 2 FDB221-AA sisältää lisäksi yhden mikroliittimen DBZ1190-AA FDB201 / FDB201-AA Asennusjaloilla varustettu kanta kollektiiviseen ilmaisinlinjaan Harmaat liittimet, johtimien poikkipinta-ala mm 2 FDB201-AA sisältää lisäksi yhden mikroliittimen DBZ1190-AA Käyttö Pinta-asennetuille kaapeleille Pinta-asennettujen kaapeleiden suurin sallittu halkaisija 6 mm FDB222 Ilman asennusjalkoja oleva kanta osoitteellisille paloilmaisimille Oranssit liittimet, johtimien poikkipinta-ala mm 2 FDB202 Ilman asennusjalkoja oleva kanta kollektiiviseen ilmaisinlinjaan Harmaat liittimet, johtimien poikkipinta-ala mm 2 Käyttö Katon myötäinen asennus, vain uppoasennetuille kaapeleille Ø 100 FDB2x1 / FDB2x1-AA FDB202 / FDB222 Kannan korkeus 22 mm Kanna korkeus 17 mm Korkeus ilmaisimen kanssa 54 mm sa 49 mm Korkeus ilmaisimen kans- Ruuviurat min. 46 mm maks. 79 mm Silmukkakosketin Ruuviton kytkentärima Aukko kaapelin sisääntulolle 2

3 Lisäliittimet / mikroliittimet DBZ1190-AA Johtimille, jotka ovat enintään 0,5 mm 2 DBZ1190-AB Johtimille, jotka ovat enintään 2,5 mm 2 Liitäntä kahdelle lisämerkkivalolle tai suojajohtimelle DBZ1190-AB Ilmaisinkannat FDB2xx / FDB2x1-AA DBZ1190-AA Tiiviste FDBZ295 Parantaa IP-suojaluokitusta. Estää ilmaisimen asennuksen ja irrottamisen ilmaisimen vaihtotyökalulla Huom.: Ei voida käyttää yhdessä osoitekilven FDBZ291 kanssa Osoitekilvet FDBZ291 Osoitteen merkitsemiseksi DBZ1193A Osoitteen merkitsemiseksi FDBZ291 Ilmaisinkannalle ja korotuskannalle DBZ1193A Märän tilan kannalle 3

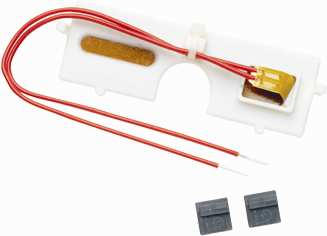

4 Ilmaisimen lämmityselementti FDBH291 Paloilmaisimille vaikeissa ympäristöissä, joissa on jäätymisen tai kosteuden kerääntymisen vaara, esim. lämmittämättömiin varastoihin, ullakoille, lastauslaitureille, elintarvikevarastoihin, jne. Ilmaisimen lämmittimen paras mahdollinen toiminta taataan vain lisävarusteena saatavan kostean tilan kannan FDB293 kanssa Ilmaisimen lämpötila nousee noin 2 astetta ympäröivän ilman lämpötilaa korkeammaksi, joten kosteuden kerääntyminen estyy Ilmaisimen lämmitysyksikkö kiinnitetään ilmaisinkantaan jousella toimivalla salvalla Ilmaisimen lukituslaite FDBZ293 Suojelee ilmaisinta varkailta Lukitusmutteri M3 x 6 Kahdeksankulmainen koloavain 4

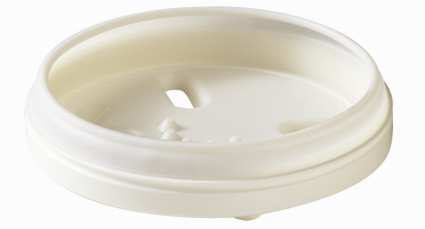

5 Ilmaisimen korotuskanta FDB291 Pinta-asennettujen kaapeleiden syöttöä varten > 6 mm Ilmaisinkanta kiinnittyy jousella toimivalla salvalla Kannan korkeus 25 mm Korkeus ilmaisimen kanssa 60 mm Kaapelin läpivienti Ø 120 Ruuviurat min. 46 mm, maks. 90 mm Kostean tilan lisäkanta tiivisteellä FDB293 Korkeamman IP-luokituksen saavuttamiseksi Asennukseen kosteisiin ja märkiin tiloihin ilmaisinkanta FDB2x1/-AA kiinnittyy jousena toimivilla salvoilla käytettäessä ilmaisimen lämmityselementtiä Ruuviurat mm Kannan korkeus 49 mm Korkeus ilmaisimen kanssa 87 mm Ø 135 Adapterikanta FDB241 Adapteri AlgoRex ilmaisinkannoille AnalogPLUS (DB1131A) tai Interaktiivinen (DB1151A) Kanan korkeus 29.5 mm Korkeus ilmaisimen kanssa 74.5 mm Adapteri sisältää ilmaisinkannan, oranssit liittimet 5

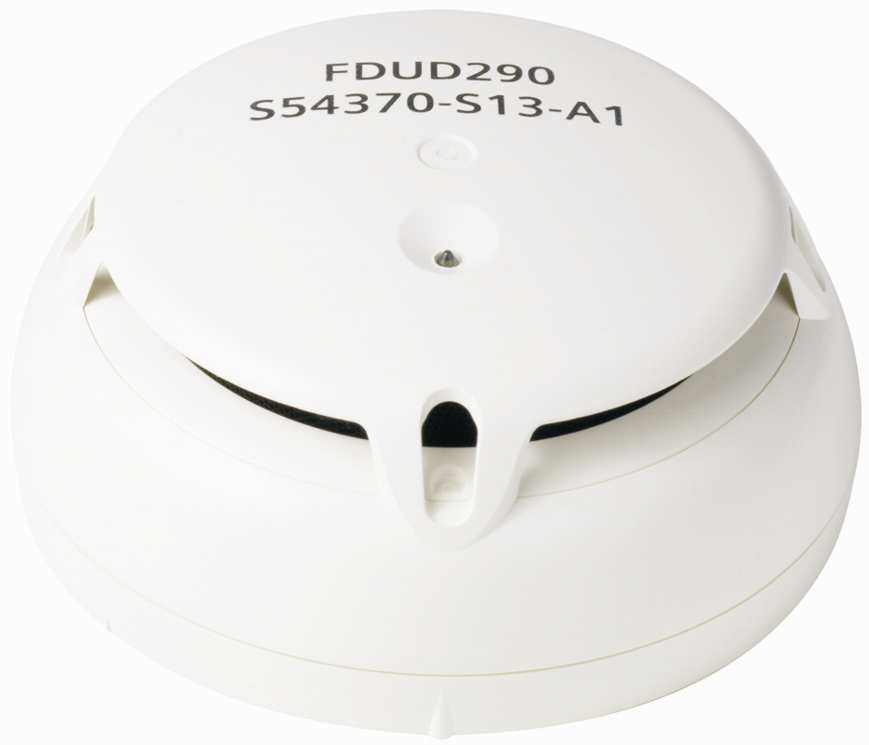

6 FDB299 Adapteri AlgoRex kollektiiviselle ilmaisinkannalle DB1101A (kollektiivinen) Kannan korkeus 29.5 mm Korkeus ilmaisimen kanssa 74.5 mm Adapteri sisältää ilmaisinkannan, harmaat liittimet FDUD290 Adapterikantojen FDB241 tai FDB299 irrotustyökalu Kanta Adapterikanta FDB241 tai FDB299 FDUD290, irrotustyökalu (S54370-S13-A1) FDUD291 Ilmaisimen vaihtotyökalu tai FDUD292 Ilmaisimen vaihto- ja testityökalu Suojahäkit DBZ1194 Suojaamaan ilmaisinta iskuilta Voidaan käyttää vain yhdessä kosteantilan lisäkannan FDB293 kanssa Kannan korkeus suojahäkin kanssa = 145 mm Ø 158,5 6

7 FDBZ294 Suojaamaan ilmaisinta suurilta sähkömagneettisilta kentiltä Voidaan käyttää vain yhdessä kosteantilan lisäkannan FDB293 kanssa Kannan korkeus suojahäkin kanssa = 110 mm Ø 140 Ilmaisimen pölysuoja FDZ291 Suojaamaan ilmaisinta pölyltä rakennustöiden aikana 7

8 Tekniset tiedot Ilmaisinkannat Johtimien poikkipinta Ilmaisinkannan liitäntärima mm 2 Lisäliittimet mm 2 Lisäliittimet mm 2 Käyttölämpötila, varastointilämpötila, kosteus, suojaluokitus EN60529 / IEC529 Ilmaisimien esitteiden mukaisesti Väri valkoinen, ~RAL 9010 Lämmityselementti FDBH291 Käyttöjännite (normaali käyttö) DC V Käyttövirta ma Käyttölämpötila C Varastointilämpötila C Tilaustiedot Tyyppi Osanumero Kuvaus Paino Ilmaisinkannat FDB201 A5Q Ilmaisinkanta, kollektiivinen kg FDB202 S54319-F3-A1 Ilmaisinkanta, kollektiivinen, matala kg FDB201-AA A5Q Ilmaisinkanta, kollektiivinen, sisältää yhden mikroliittimen DBZ1190-AA kg FDB221 A5Q Ilmaisinkanta, osoitteellinen kg FDB222 S54319-F1-A1 Ilmaisinkanta, osoitteellinen, matala kg FDB221-AA A5Q Ilmaisinkanta, osoitteellinen, sisältää yhden mikroliittimen DBZ1190-AA kg Lisätarvikkeet FDBZ291 A5Q Osoitekilpi (10x) kg DBZ1193A BPZ: Osoitekilpi (10x) kg FDBH291 A5Q Ilmaisimen lämmityselementti, mukana mikroliittimen DBZ1190-AA kg DBZ1190-AA BPZ: Mikroliitin mm kg DBZ1190-AB BPZ: Lisäliitin mm kg FDBZ293 A5Q Ilmaisimen lukituslaite (2 avainta, 100 lukitusmutteria) kg FDB291 A5Q Korotuskanta kg FDB293 A5Q Kosteantilan kanta kg FDB241 S54319-F13-A1 Adapterikanta Sinteso (A+) kg FDB299 S54319-F14-A1 Adapterikanta Sinteso (AlgoRex-C) kg FDUD290 S54370-S13-A1 Adapterikannan poistotyökalu kg DBZ1194 BPZ: Suojahäkki kg FDBZ294 A5Q EMC Suojahäkki kg FDBZ295 S54319-F10-A1 Tiiviste kg FDZ291 A5Q Pölysuoja kg A5Q Metalliset läpivientiholkit M20 x kg Ilmaisimien tuote-esitteet , Värilliset kannat ja lisätarvikkeet, tuote-esite Siemens osakeyhtiö Infrastructure & Cities PL 60 (Majurinkatu 6) Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään. Dokumentti _o_fi_-- Julkaisu
