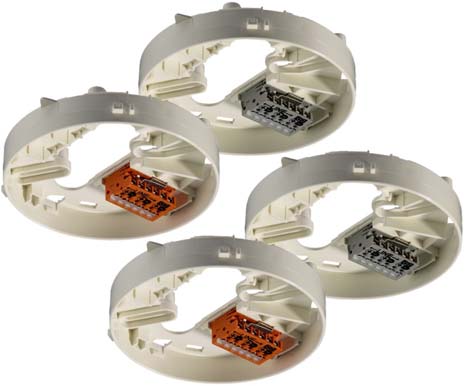

1 FDB1, FDB, FDB1-AA, FDB01, FDB0, FDB01-AA Ilmaisinkannat ja lisätarvikkeet osoitteellinen (FDnet), kollektiivinen TM Sinteso Kannat valmistettu iskunkestävästä ja naarmuuntumattomasta synteettisestä materiaalista Ruuvittomat liittimet helpottavat johtimien liittämisen FDBx1-AA sisältää yhden mikroliittimen Ilmaisin peittää koko kantaosan FDB01, FDB01-AA, FDB1, FDB1-AA uppo- tai pinta-asennetuille kaapeleille FDB0, FDB tiivisti kattoon asennukseen Lisävarusteet pinta-asennukseen, kosteisiin ja märkiin tiloihin, ilkivaltasuojaukseen, pölyisiin tiloihin, osoitemerkintöihin ja ilmaisimen lämmitysyksikkö kondensiota ja jään muodostumista vastaan. Erilliset versiot osoitteellisille ja kollektiivisille kannoille Ympäristöystävällinen materiaalin valinta

2 Ominaisuudet Ympäristönäkökohdat Ympäristöystävällinen käsittely Kierrätettävät materiaalit Ominaisuudet Yleiskäyttöinen kanta, sopii sekä pinta- että uppoasennetuille kaapeleille Suuret asennusreiät mahdollistavat olemassa olevien ruuvireikien käytön järjestelmien modernisoinnissa Kanna pohjassa suuri aukko helpottamaan kaapelin sisään tuontia Ruuvittomat liittimet (jousitusperiaatteella toimivat) Ilmaisinlinja voidaan liittää ilman työkaluja; kuorittu johdin työnnetään yksikertaisesti liittimeen Silmukkakontakti Tilaa lisäliittimille, kahden lisämerkkivalon liittämiseksi, maajohdon liittämiseen tai lämmityselementin liittämiseen Ilmaisinkannat FDB1 / FDB1-AA Ilmaisinkanta korotuskannoilla osoitteelliseen FDnet ilmaisinlinjaan Liittimet väriltään oranssiset; johtimien sallittu poikkipinta-ala 0. -> 1.5 mm FDB1-AA sisältää lisäksi yhden mikroliittimen DBZ1190-AA FDB01 / FDB01-AA Ilmaisinkanta korotuskannoilla kollektiiviseen järjestelmään Liittimet väriltään oranssiset; johtimien sallittu poikkipinta-ala 0. -> 1.5 mm FDB01-AA sisältää lisäksi yhden mikroliittimen DBZ1190-AA Käyttö Uppoasennetuille kaapeleille Pinta-asennetuille kaapeleille, joiden maksimi halkaisija on 6 mm FDB Ilmaisinkanta ilman korotusjalkoja osoitteelliseen FDnet ilmaisinlinjaan Liittimet väriltään oranssiset; johtimien sallittu poikkipinta-ala 0. -> 1.5 mm FDB0 Ilmaisinkanta ilman korotusjalkoja kollektiiviseen järjestelmään Liittimet väriltään harmaat; johtimen sallittu poikkipinta-ala 0. -> 1.5 mm Käyttö Kun on tarve saada kanta tiiviisti kattoon, vain uppoasennetuille kaapeleille Ø 100 FDBx1 / FDBx1-AA FDB0 / FDB Kannan korkeus mm Kannan korkeus 17 mm Korkeus ilmaisin asennettuna 54 mm tuna 49 mm Korkeus ilmaisin asennet- Kiinnitysreiät min. 46 mm -> maks. 79 mm Silmukkakontakti Ruuvittomat liittimet johtimille Aukko kaapelin sisään tuonnille

3 Lisäliittimet / Mikroliittimet DBZ1190-AA Johtimille, joiden poikkipinta-ala maks. 0.5 mm DBZ1190-AB Johtimille, joiden poikkipinta-ala on maks..5 mm Kahden lisämerkkivalon tai maajohtimen kytkemiseen DBZ1190-AB Ilmaisinkannat FDBxx / FDBx1-AA DBZ1190-AA Osoitemerkintä FDBZ91 osoitemerkintään DBZ1193A osoitemerkintään FDBZ91 Ilmaisinkantoihin ja niiden lisäosille DBZ1193A Kostean tilan lisäkantaan 3

4 Ilmaisimen lämmitin FDBH91 Ilmaisimille kriittisiin olosuhteisiin. Paikkoihin, joissa vaarana on jään muodostuminen tai kondensiosta johtuva kosteus, esim. Kylmävarastot, ullakot, lastausrampit jne. Lämmittimen optimaalinen toiminta taattu vain kostean tilan lisäkannalla FDB93 Ilmaisimen lämpötila nousee noin suhteessa ympäristön lämpötilaan, jolloin kondensiosta johtuva kosteus estetään Ilmaisimen lämmitinyksikkö kiinnitetään kantaan yksinkertaisesti painamalla se paikoilleen Ilmaisimen lukituslaite FDBZ93 Suojelee ilmaisinta varkailta Lukitusmutteri M3 x 6 Kahdeksankulmainen koloavain 4

5 Kannan korotuspala FDB91 Pinta-asennettujen kaapeleiden syöttöä varten > 6 mm Ilmaisinkannan kiinnitys jousella toimivalla salvalla Kannan korkeus 5 mm Korkeus ilmaisin asennettuna 60 mm Aukko kaapeleiden sisään tuontiin Ø 10 Kiinnitysreiät min. 46 mm, maks. 90 mm Lisäkanta kosteisiin tiloihin tiivisteellä FDB93 Korkeampi IP-luokitus Asennuksiin kosteisiin tai märkiin tiloihin Ilmaisinkanta FDBx1/-AA, kiinnitys jousella toimivalla salvalla Käytetään myös yhdessä lämmitysyksikön kanssa Asennusreiät mm Kannan korkeus 49 mm Korkeus ilmaisin asennettuna 87 mm 135 5

6 Suojahäkit DBZ1194 Suojaamaan ilmaisinta kolhuilta Voidaan käyttää vain yhdessä kostean tilan lisäkannan FDB93 kanssa Kannan korkeus suojahäkin kanssa = 145 mm Ø 158,5 FDBZ94 Suojaamaan ilmaisinta suurilta ja voimakkailta sähkömagneettisilta kentiltä Voidaan käyttää vain yhdessä kostean tilan lisäkannan FDB93 kanssa Kannan korkeus suojahäkki asennettuna = 110 mm Ø 140 6

7 Ilmaisimen pölysuoja FDZ91 Suojaamaan ilmaisinta pölyltä rakennusvaiheen aikana Tekniset tiedot Ilmaisinkannat Johtimien poikkipinta-ala Liitäntärima ilmaisinkannassa mm Lisäliittimet mm Mikroliittimet mm Käyttölämpötila varastointilämpötila Kosteus Ilmaisimien tuote-esitteen mukaan Suojaluokitus EN6059 / IEC59 Väri Puhtaan valkoinen, RAL 9010 Lämmitysyksikkö FDBH91 Käyttöjännite (normaalitilassa) VDC Käyttövirta ma Käyttölämpötila C Varastointilämpötila C Kosteus 95 % suht. 7

8 Tilaustiedot Tyyppi Osanumero Nimitys Paino Ilmaisinkannat FDB01 A5Q Ilmaisinkanta, kollektiivinen 0.06 kg FDB0 S54319-F3-A1 Ilmaisinkanta, kollektiivinen, litteä 0,05 kg FDB01-AA A5Q Ilmaisinkanta, kollektiivinen. Yhdellä 0.09 kg mikroliittimellä DBZ1190-AA FDB1 A5Q Ilmaisinkanta, osoitteellinen 0.06 kg FDB S54319-F1-A1 Ilmaisinkanta, osoitteellinen, litteä 0,05 kg FDB1-AA A5Q Ilmaisinkanta, osoitteellinen. Yhdellä 0.09 kg mikroliittimellä DBZ1190-AA Lisätarvikkeet FDBZ91 A5Q Osoitelaatta (10x) kg DBZ1193A Osoitelaatta (10x) kg FDBH91 A5Q Ilmaisimen lämmitysyksikkö mikroliittimellä DBZ1190-AA kg DBZ1190-AA Mikroliitin mm kg DBZ1190-AB Lisäliitin mm kg FDBZ93 A5Q Ilmaisimen lukituslaite ( avainta, kg lukitusmutteria) FDB91 A5Q Korotuskappale kg FDB93 A5Q Kostean tilan lisäkanta 0.30 kg DBZ Suojahäkki kg FDBZ94 A5Q EMC suojahäkki 0,144 kg FDZ91 A5Q Ilmaisimen pölysuoja kg A5Q Metallinen läpivientiholkki M0 x kg Ilmaisimet esitteissä , Värilliset ilmaisinkannat ja lisäosat esitteessä Tarkemmin laitteista yleisdokumentissa Siemens Osakeyhtiö PL 60 (Majurinkatu 6) 0601 Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään. Dokumentti _j_fin_-- Julkaisu
