FT2040 Käyttölaite. Building Technologies. Sinteso. FS20 paloilmoituskeskuksille (MP5.0)

Transkriptio

1 FT2040 Käyttölaite FS20 paloilmoituskeskuksille (MP5.0) Sinteso Paloilmoitusjärjestelmän operointi ja valvonta Suuri taustavalolla varustettu näyttö (8 riviä, 40 merkkiä kussakin) Selvätekstinen näyttö kahdella rivillä informaatiota per tapahtuma Kontekstista muuttuvat ohjelmapainikkeet Automaattisesti ilmestyvä ohjeteksti ohjelmoitavissa Usean tapahtuman näyttö samanaikaisesti Käyttäjäystävällinen, sisällön ja tilanteen mukainen operointi ohjelmapainikkeilla Operointi- ja indikointielementit toiminnallisesti ja ergonomisesti järjestetty Käyttäjäprofiiliin sidotut käyttöoikeudet Käyttöoikeus salasanoilla tai avaimella koko järjestelmän operointiin Usean käyttölaitteen mahdollisuus koko paloilmoitusjärjestelmälle Optioina LED-taulut, tapahtumakirjoitin ja lisäteholähteet

2 Järjestelmäkuvaus Maksimissaan 32 paloilmoituskeskusta ja käyttölaitetta voidaan liittää yhteen aliverkkoon (FCnet/DAFEDLINK) tai maksimissaan 16 laitteistoa, kun aliverkko on liitetty MM8000 valvomojärjestelmään. Käytettäessä optista runkoverkkoa (FCnet/LAN), voidaan 14 ylläkuvattua aliverkkoa (16 laitteistoa kussakin) kytkeä yhteen. Koko verkossa voi olla maksimissaan 64 laitteistoa. 2

3 Toiminnalliset ominaisuudet FT2040 käyttölaite on asennettu erilleen itse paloilmoituskeskuksesta ja voidaan varustaa omalla teholähteellä. Käyttölaitteessa on asennuspaikat optiona saataville liitännöille, kuten RS232, RS485, verkkomoduuleille (SAFEDLINK). Kaikilla laitteistoilla on Ethernet-liitäntä. Tehokas FCnet/SAFEDLINK mahdollistaa 32 FC20xx paloilmoituskeskuksen ja FT2040 käyttölaitteen verkottamisen yhteen tarvittaessa. Maksimissaan 5 käyttölaitteella on koko järjestelmän kattava näkyvyys Liitäntä Siemensin turvajärjestelmien valvomoon. Tarkemmin järjestelmän verkottamisesta tuote-esitteessä Toiminnalliset elementit Käyttölaite Seuraavat elementit on sijoitettu käyttölaitteeseen: CPU moduuli ja käyttölaitteen elektroniikka Ethernet- liitäntä Paikat RS232, RS485 moduuleille ja verkkomoduuleille (SAFEDLINK) Paikka lukkopesälle Nordic Paikka tapahtumakirjoittimelle (FT2020-AZ) Käyttölaitteen kortille Seuraavat elementit on sijoitettu käyttölaitteen kortille: Liittimet omalle sisäiselle teholähteelle, 24 V jännitesyötölle keskuksesta ja ulkoiselle 24 V teholähteelle Kotelo Kotelossa on tila 70 W teholähteelle ja 2 x 12 V / 7 Ah akuille. 3

4 Yleiskuva FT2040 käyttölaitteesta Kotelo (Eco) FT2040-AZ FT2040-EZ 24 LED ryhmällä punainen + keltainen LED 430 x 398 x 80 mm 430 x 398 x 80 mm Ilman teholähdettä Ilman teholähdettä Lisäkotelot (Eco) ja käyttöliittymän lisäosat FH2001-A1 FCM2038-A2 FCM2036-A2 Kotelo (Eco) 48 LED ryhmää 96 LED ryhmää 430 x 398 x 80 mm Yksi pun./vihreä + keltainen LED Yksi pun./vihreä + keltainen LED Jälkiasennukseen Jälkiasennukseen Tyhjä kotelo Eri käyttötarkoituksiin esim. lisäakuille Sisäinen kirjoitin FTO2001-A1 Tapahtumakirjoitin Ulkoinen kirjoitin DL3750+ Matriisikirjoitin (ulkoinen) RS232 liitännällä Voidaan asentaa seuraaviin: FT2040-AZ FH2001-A1 RS232 moduuli tulee tilata lisäksi RS232 moduuli tulee tilata lisäksi 4

5 FT2040 rakenne Peruselementit Nimitys Huomautus 1 Kotelo (Eco) FHA2001-A1 2 Käyttölaitteen kortti FTI2001-A1 Kohdat 1-5 > Peruslaitteet kullekin FT2040-xx:lle (Eco) 3 DIN asennuskisko TS35 Tilaa liittimille, relemoduuleille jne. 4 Käyttölaite FCM200x-xx Yhdistetty käyttölaite ja CPU, kansi mukana 5 Tila akuille maks. 2 x 12 V / 7 Ah Lisäosat 6 Teholähdesetti (70 W) FP2003-A1 Mikäli käyttölaitteen jännitettä ei syötetä keskukselta 7 Lukkopesä (nordic) FTO2006-B1 Käyttöoikeuden saamiseksi 8 RS485 moduuli (eristetty) FCA2002-A1 Oheislaiteille RS485 portilla 9 RS232 moduuli (eristetty) FCA2001-A1 Laitteistoille RS232 portti 10 Verkkomoduuli (SAFEDLINK) FN2001-A1 Laitteistojen verkottamiseen 11 Akku (12V, 7Ah, VDS, V0) FA2003-A1 Varavoima 12 Tapahtumakirjoitin FTO2001-A1 Tapahtumien tulostus 15 19" asennussetti FHA2016-A1 Asennettaessa 3:nen osapuolenkoteloon 16 FM-peitelevy 1HU FHA2017-A1 Kotelon uppoasennuksiin 17 Lisenssiavain Sx FCA20xx Toimintojen avaaminen ulkoiselle järjestelmäll 18 Kaapelisetti (kommunikointi) FCA2014-A1 Käyttölaitteeseen sijoitettujen moduulien kaapelointi taipuisalla kaapelilla 5

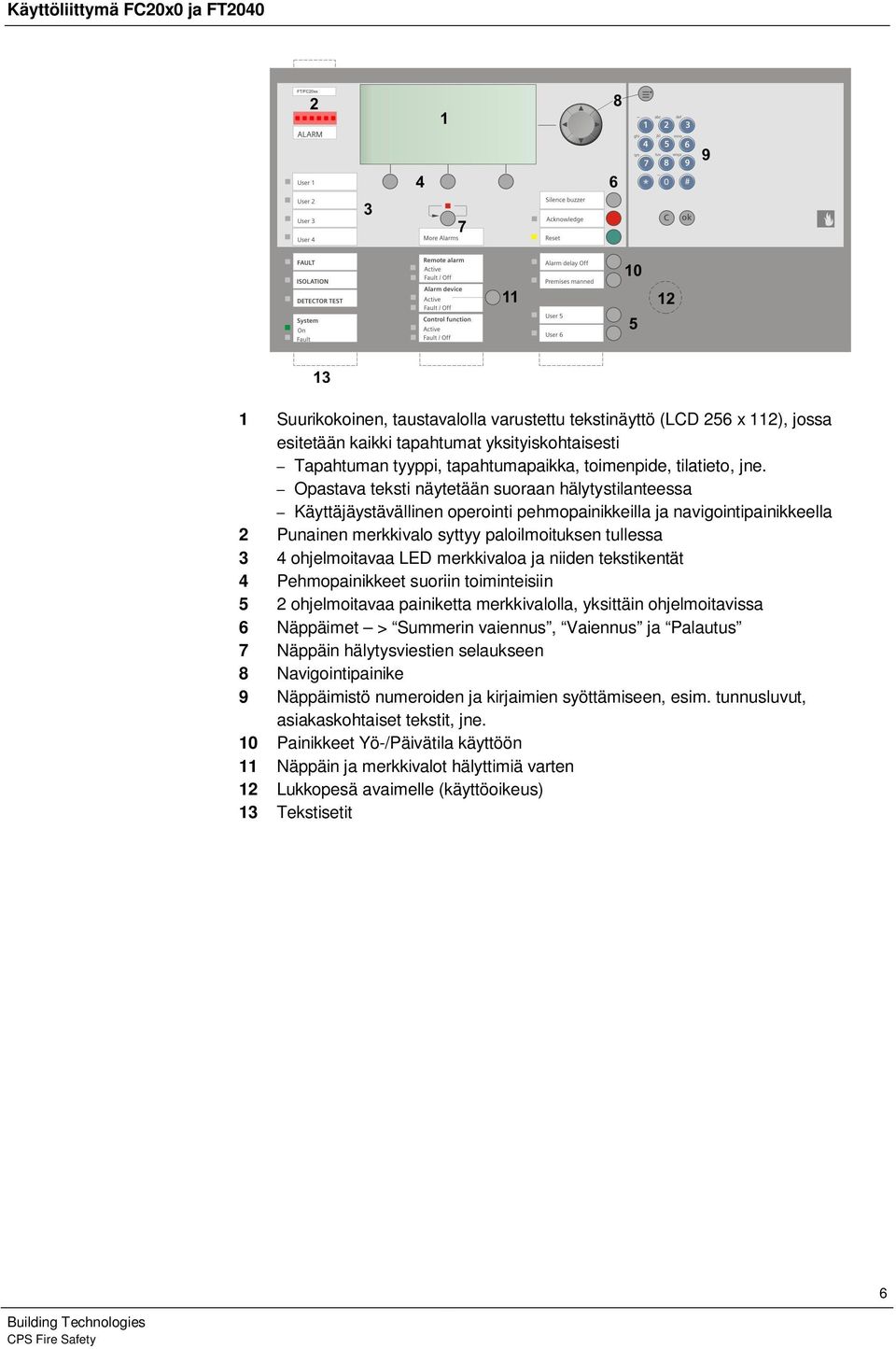

6 Käyttöliittymä FC20x0 ja FT Suurikokoinen, taustavalolla varustettu tekstinäyttö (LCD 256 x 112), jossa esitetään kaikki tapahtumat yksityiskohtaisesti Tapahtuman tyyppi, tapahtumapaikka, toimenpide, tilatieto, jne. Opastava teksti näytetään suoraan hälytystilanteessa Käyttäjäystävällinen operointi pehmopainikkeilla ja navigointipainikkeella 2 Punainen merkkivalo syttyy paloilmoituksen tullessa 3 4 ohjelmoitavaa LED merkkivaloa ja niiden tekstikentät 4 Pehmopainikkeet suoriin toiminteisiin 5 2 ohjelmoitavaa painiketta merkkivalolla, yksittäin ohjelmoitavissa 6 Näppäimet > Summerin vaiennus, Vaiennus ja Palautus 7 Näppäin hälytysviestien selaukseen 8 Navigointipainike 9 Näppäimistö numeroiden ja kirjaimien syöttämiseen, esim. tunnusluvut, asiakaskohtaiset tekstit, jne. 10 Painikkeet Yö-/Päivätila käyttöön 11 Näppäin ja merkkivalot hälyttimiä varten 12 Lukkopesä avaimelle (käyttöoikeus) 13 Tekstisetit 6

7 Tekniset tiedot Käyttölaite Käyttöjännite VDC Virrankulutus 24 V Lepovirta (LCD taustavalo pois päältä) Hälytysvirta (LCD taustavalo päällä) 125 ma 130 ma Asennuspaikkoja sarjaliitännöille RS232, 2 RS485 Asennuspaikkoja verkkomoduuleille 2 Ethernet- liitäntä RJ45 1 Käyttölämpötila C Varastointilämpötila C Kosteus (ei kondensiota) 95 % suht. Mitat (L x K x S) Ilman kansiosaa Kansiosalla Väri Kotelo Kansi 430 x 398 x 80 mm 430 x 398 x 108 mm harmaa, ~RAL 7035 valkoinen, ~RAL 9010 Folio Suojaluokitus (IEC 60529) Hyväksynnät VdS LPCB FM Teholähde (optio) Akut (optio) hopea, ~RAL 9006, valkoinen, ~RAL 9010, harmaat näppäimet, ~RAL 7035, siniset näppäimet ~RAL 5014 IP30 G bn/R01 hyväksytty 70 W maks. 2 x 12 V / 7 Ah 7

8 Tilaustiedot Tyyppi Tilausnumero Nimitys Paino Käyttölaitteet FT2040-AZ A5Q Käyttölaite kg FT2040-EZ A5Q Käyttölaite kg Laajennusosat FH2001-A1 A5Q Kotelo (Eco) kg FCM2038-A2 S54400-B146-A1 Operoinnin lisäosa (2xLED-ryhmä) kg FCM2036-A2 S54400-B147-A1 Operoinnin lisäosa (4xLED-ryhmä) kg FTO2006-B1 A5Q Lukkopesä (Nordic) kg FCA2002-A1 A5Q RS485 moduuli (eristetty) kg FCA2001-A1 A5Q RS232 moduuli (eristetty) kg FN2001-A1 A5Q Verkostointimoduuli (SAFEDLINK) kg FCA2014-A1 A5Q Kaapelisetti (kommunikointi) kg FTO2001-A1 A5Q Lämpökirjoitin kg FP2003-A1 A5Q Teholähdesetti (70 W) kg FA2003-A1 A5Q Akku (12 V, 7 Ah, VDS) kg FHA2016-A1 A5Q " asennussetti kg FHA2017-A1 A5Q FM-peitelevy 1HU kg FN2006-A1 S54400-A61-A1 Kuitumuunnin (SM) kg FN2007-A1 S54400-A62-A1 Kuitumuunnin (MM) kg Lisenssiavains FCA2033-A1 S54400-P154-A1 Lisenssiavain (S1) kg FCA2034-A1 S54400-P155-A1 Lisenssiavain (S2) kg FCA2035-A1 S54400-P156-A1 Lisenssiavain (S3) kg FCA2036-A1 S54400-P157-A1 Lisenssiavain (S4) kg Ulkoinen kirjoitin DL3750+ A5Q Matriisikirjoitin (ulkoinen) kg Networks (backbone) FN2008-A1 S54400-F94-A1 Ethernet-kytkin kg FN2009-A1 S54400-F95-A1 Palomuuri kg FHA2029-A1 S54400-B79-A1 Asennussetti Ethernet-kytkimelle (Comfort) kg FHA2030-A1 S54400-B81-A1 Asennussetti Ethernet-kytkimelle (Suuri kg laaj.) Varaosa A5Q Musta värinauha DL3750+ kirjoittimelle kg Siemens Osakeyhtiö Infrastructure & Cities Sector Division Tarvonsalmenkatu Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet teknisiin määrittelyihin ja saatavuuteen pidätetään.. Dokumentti _n_fi_-- Manuaali FS20 Julkaisu Väli 1
