Maaperäkarttojen vertailu - Helsinki, Espoo, Vantaa, GTK MAKU digi pilottialueilta pääkaupunkiseudulta ja Tampereelta on esitetty Helsingin, Espoon ja Vantaan kaupunkien omat maaperäkartat.

1 Maaperäkarttojen vertailu - Helsinki, Espoo, Vantaa, GTK MAKU digi pilottialueilta pääkaupunkiseudulta ja Tampereelta on esitetty Helsingin, Espoon ja Vantaan kaupunkien omat maaperäkartat. Kaikista tutkimuskohteista on laadittu aikaisemmin Geologian tutkimuskohteen toimesta maaperän peruskartat 1: Maaperäkartassa esitetään pintamaalajit pääryhmittäin. Maaperäkartta voidaan tuottaa joko maaperäkartoituksella tai tulkitsemalla maalajit pohjatutkimuksista. Maaperäkartoituksessa maalajit määritetään 1m syvyyteen maanpinnasta kartoituspiikillä. GTK, Espoo ja Vantaa ovat tuottaneet maaperäkarttansa kartoittamalla. Helsingin maaperäkartat on tulkittu pohjatutkimuksista ja niissä maalajitiedot on esitetty pohjatutkimussyvyyteen asti. Kaupungeilla on eri käytännöt siihen, mitä luokitusta maaperäkartoissa käytetään. GTK käyttää valtakunnallisesti RT-luokitusta. Vantaan kaupungilla on käytössään GEO-luokitus. Merkittävin ero luokituksissa on ero karkea- ja hienorakeisten lajittuneiden maalajien osalta. RT-luokituksessa karkea hieta, hiekka ja sora sekä hiesu ja hieno hieta on eroteltu omiksi maalajeikseen (kuva 1) kun taas GEOluokituksessa karkea hieta ja hiekka kuuluvat luokitukseltaan hiekkaan ja hiesu ja hieno hieta muodostavat siltin (kuva 2). Helsingin maaperäkartassa 1m syvyydessä olevista maalajeista on esitetty kallio, moreeni, siltti ja hiekka yhdessä, savi, turve ja täyttö. Lisäksi maaperäkartassa on esitetty peitemaalajit 1-3m paksuudelta. Helsingin luokitus on kuvattu kuvassa 3. Espoon maaperäkartta on pääpiirteittäin Helsingin kaltainen, mutta siinä on esitetty 1m syvyydessä vain kallio, moreeni, hiekka ja täyttö. Peitemaalajeina on esitetty turve, savi, siltti 0-3m. Espoon luokitus on esitetty kuvassa 4. Kuva 1. RT-luokitus, käytössä GTK:n 1: mittakaavaisissa maaperäkartoissa.

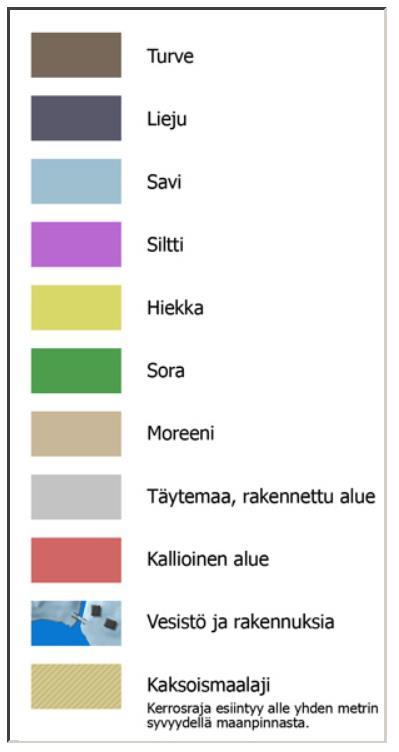

2 * Kuva 2. GEO-luokitus, käytössä muun muassa Vantaan maaperäkartassa.

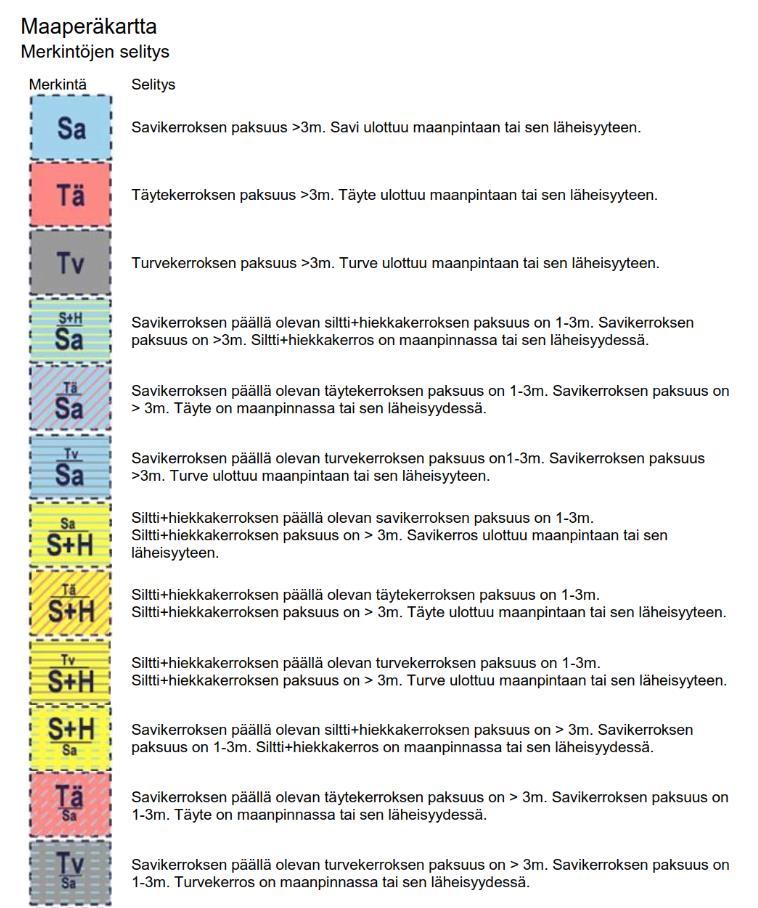

3 Kuva 3. Helsingin maaperäkartan luokitus.

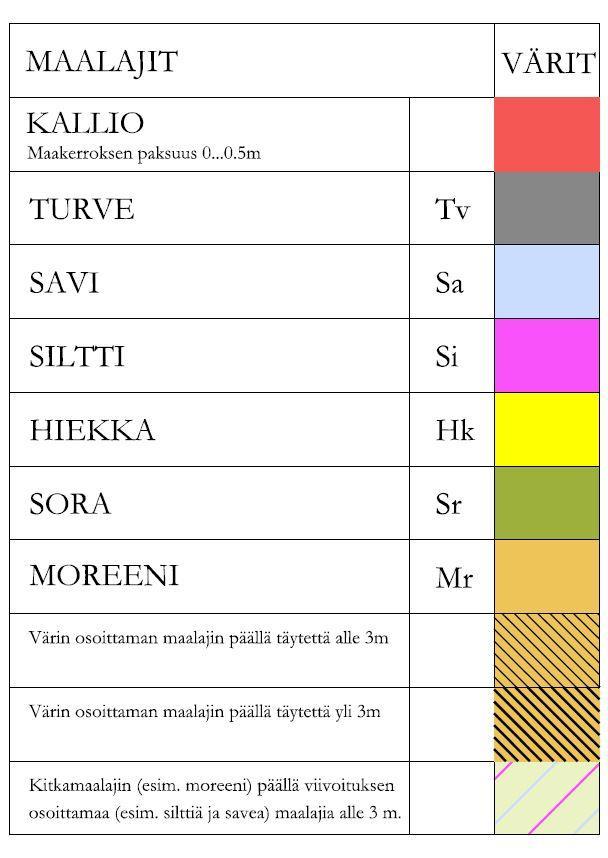

Kuva 4. Espoon maaperäkartan luokitus. Rakennettavuusluokkien ominaisarvot maaperä Maalajitieto on yksi rakennettavuusluokan osatekijä. Espoo on esittänyt rakennettavuusluokat 1-6 (kuva 5).

4 Kuva 4. Espoon maaperäkartan luokitus. Rakennettavuusluokkien ominaisarvot maaperä Maalajitieto on yksi rakennettavuusluokan osatekijä. Espoo on esittänyt rakennettavuusluokat 1-6 (kuva 5). Nykyisillä luokituksilla maaperäkarttoja voidaan pääsääntöisesti käyttää ainoastaan rakennettavuusluokan 1. helposti rakennettavat arviointiin, jossa tarvitaan maalajitieto 1m syvyydessä. Rakennettavuusluokkien 2-6 maalajien määrittämiseen tarvitaan kairaustulkintaa maalajeista 2, 3, 5, 10, 15m syvyyteen. Lisäksi turve tulee määrittää 2m syvyydestä ja turve sekä lieju lisäksi 3 ja 4 m syvyydestä.

5 Kuva 5. Espoon rakennettavuusluokat perustamistapoineen.

6 Maaperämallin ja maaperäkartan (pintamaalajit) harmonisointi RT- luokitus (GTK) ja GEO-luokitus (Vantaa) ovat samankaltaisia siten, että RT-luokituksen maalajit voidaan esittää GEO-luokituksen mukaisesti esimerkiksi hiesu + hieno hieta = siltti. Rakennettavuuskartoissa ja malleissa käytetään yksinomaa GEO -luokitusta. Maaperäkartta voidaan esittää neljällä pääyksiköllä, kallio, kitkamaa, pehmeikkö ja eloperäiset kerrostumat. Oletuksena on, että kitkamaakerroksen alla ei ole pehmeitä (koheesiomaalajeja) kerrostumia. Lisäksi kartalla voidaan erottaa lohkareet ja täytemaa. Maaperäkartalla voidaan lisäksi käyttää kerrosten paksuusluokittelua, joka on esitetty alla olevassa taulukossa. Rasterityyppisessä maaperämallissa voidaan myös käyttää neljää pääyksikköä, jolloin solun ominaisuustietona on yksikön paksuus. Taulukko 1. Harmonisoitu maaperämalli, kartta tai rasteri sekä rakennettavuusluokat. Maaperämalli Harmonisoitu maaperäkartta tai rasteri Maaperäkartta-alueet Rakennettavuus Maaperäkartta Kerrostumat Pääyksiköt varustettuna ylimmän kerrostuman paksuuskäyrillä (tai rasterisoluihin liitetty paksuusdata) Selite RAK.- luokka GTK Helsinki Espoo Vantaa Kallio Ka-pinta Kallio Ka pinnassa 1,2,3b,5b x x x x Moreen Mr-kerrostuma Kitkamaa Mr pinnassa 1,2,3b,5b x x x x Hiekka Hk-kerrostuma Hk pinnassa 1,2,3b,5b x x x x Sora Sr-kerrostuma Sr pinnassa 1,2,3b,5b x x x x Savi Sa-kerrostuma Pehmeikkö Sa 0-2 m 2 Sa 2-3 m 3a Sa 3-10 m 4 Sa m Sa > 15 m 6 Siltti Si-kerrostuma Si 0-2 m 2 Si 2-3 m 3a Si 3-10 m 4 Si m Si > 15 m 6 Turve Tv-kerrostuma Eloperäinen Tv 0-2 m 3a Tv 2-3 m 4 Tv 3-4 m Tv > 4 m 6 Lieju Lj-kerrostuma Lj 0-2 m 3a Lj 2-3 m 4 Lj 3-4 m Lj > 4 m 6 Lohkareet x x x x Täyte Tä-kerros x x x x

7 Kuva 6. Maaperäkartta, jossa esitetty pehmeikön paksuusluokat (savi) sekä eloperäisen kerrostuman paksuusluokat. Kitkamaakerrokset eritelty maalajin mukaan. Kuva 7. Maaperäkartta, jossa esitetty pehmeikkö, kitkamaa, eloperäiset kerrostumat sekä kallio. Pääyksiköissä esitetty kerrostuman paksuustieto.
