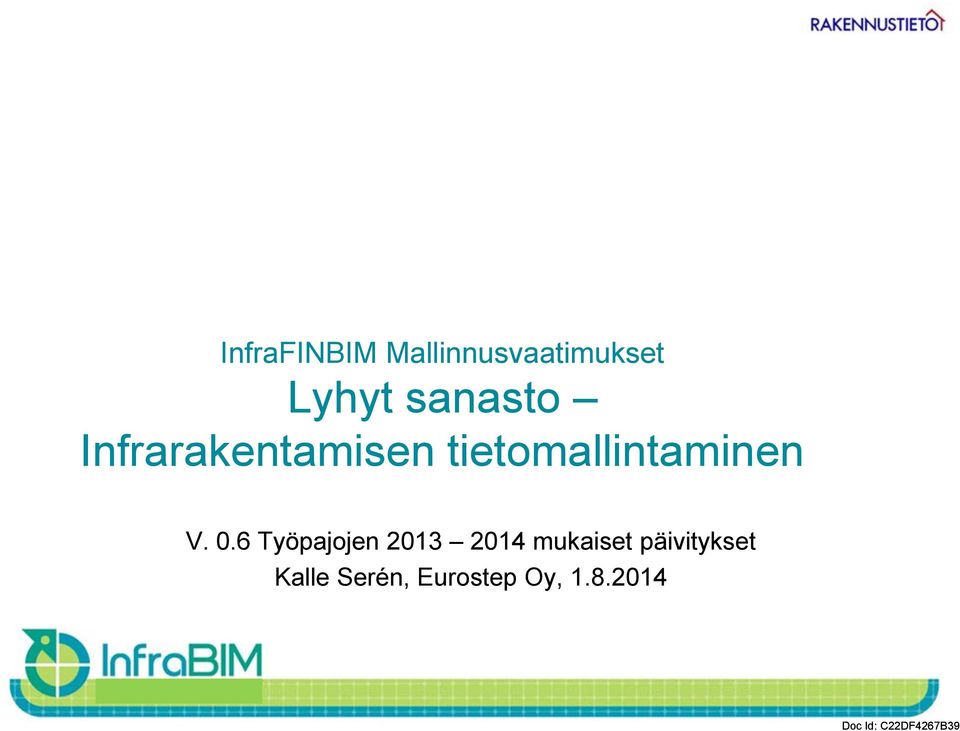

1 InfraFINBIM Mallinnusvaatimukset Lyhyt sanasto Infrarakentamisen tietomallintaminen V. 0.6 Työpajojen mukaiset päivitykset Kalle Serén, Eurostep Oy,

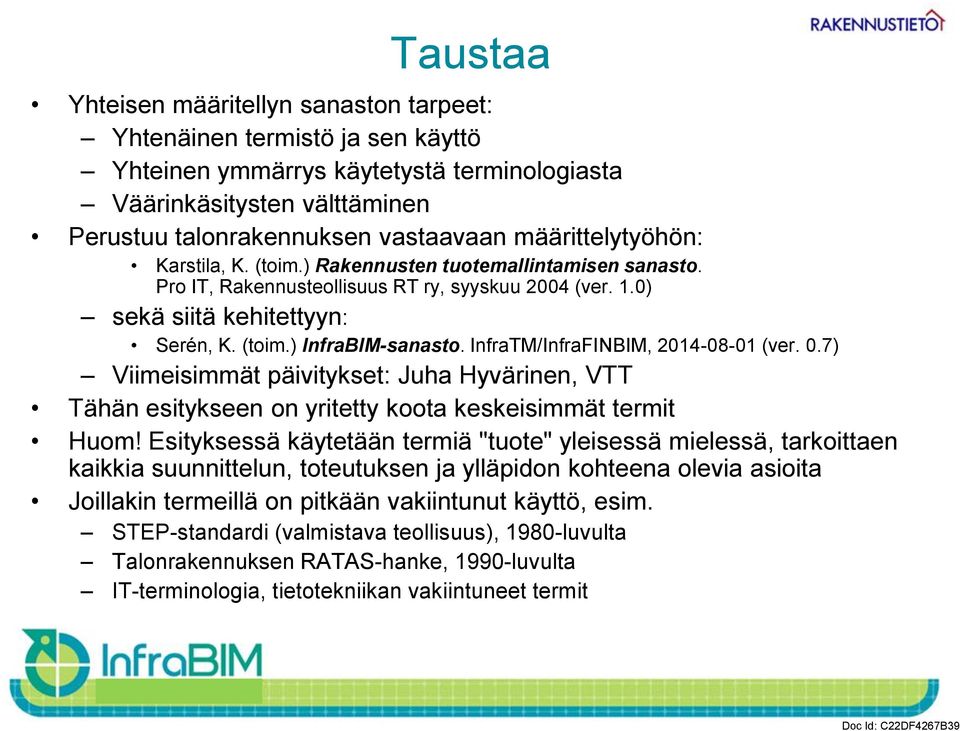

2 Taustaa Yhteisen määritellyn sanaston tarpeet: Yhtenäinen termistö ja sen käyttö Yhteinen ymmärrys käytetystä terminologiasta Väärinkäsitysten välttäminen Perustuu talonrakennuksen vastaavaan määrittelytyöhön: Karstila, K. (toim.) Rakennusten tuotemallintamisen sanasto. Pro IT, Rakennusteollisuus RT ry, syyskuu 2004 (ver. 1.0) sekä siitä kehitettyyn: Serén, K. (toim.) InfraBIM-sanasto. InfraTM/InfraFINBIM, (ver. 0.7) Viimeisimmät päivitykset: Juha Hyvärinen, VTT Tähän esitykseen on yritetty koota keskeisimmät termit Huom! Esityksessä käytetään termiä "tuote" yleisessä mielessä, tarkoittaen kaikkia suunnittelun, toteutuksen ja ylläpidon kohteena olevia asioita Joillakin termeillä on pitkään vakiintunut käyttö, esim. STEP-standardi (valmistava teollisuus), 1980-luvulta Talonrakennuksen RATAS-hanke, 1990-luvulta IT-terminologia, tietotekniikan vakiintuneet termit

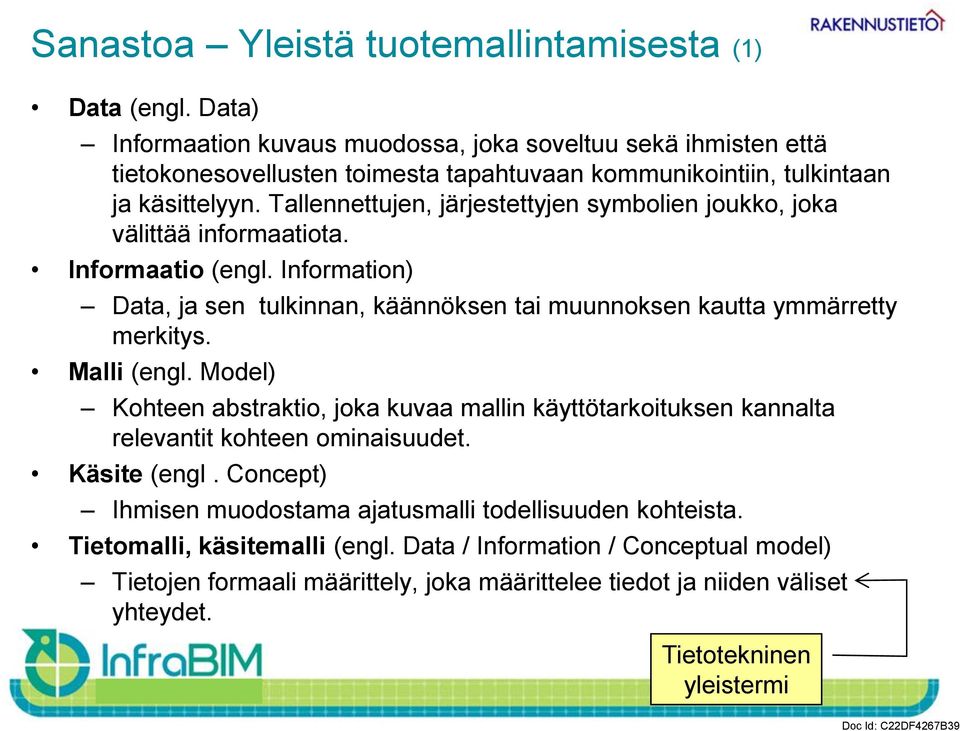

3 Sanastoa Yleistä tuotemallintamisesta (1) Data (engl. Data) Informaation kuvaus muodossa, joka soveltuu sekä ihmisten että tietokonesovellusten toimesta tapahtuvaan kommunikointiin, tulkintaan ja käsittelyyn. Tallennettujen, järjestettyjen symbolien joukko, joka välittää informaatiota. Informaatio (engl. Information) Data, ja sen tulkinnan, käännöksen tai muunnoksen kautta ymmärretty merkitys. Malli (engl. Model) Kohteen abstraktio, joka kuvaa mallin käyttötarkoituksen kannalta relevantit kohteen ominaisuudet. Käsite (engl. Concept) Ihmisen muodostama ajatusmalli todellisuuden kohteista. Tietomalli, käsitemalli (engl. Data / Information / Conceptual model) Tietojen formaali määrittely, joka määrittelee tiedot ja niiden väliset yhteydet. Tietotekninen yleistermi

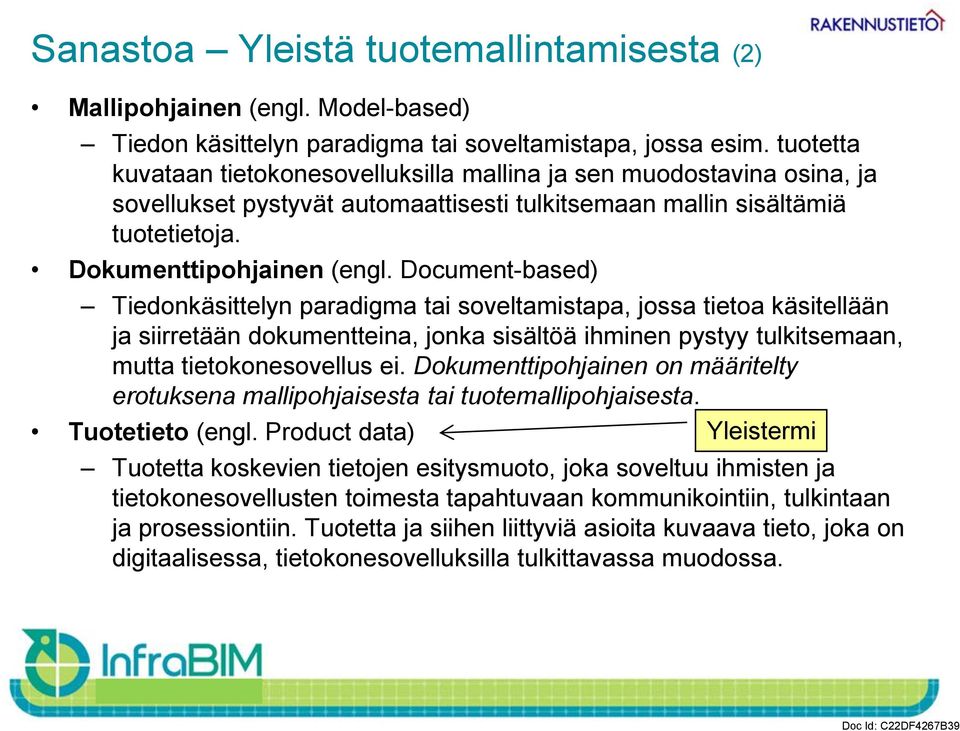

4 Sanastoa Yleistä tuotemallintamisesta (2) Mallipohjainen (engl. Model-based) Tiedon käsittelyn paradigma tai soveltamistapa, jossa esim. tuotetta kuvataan tietokonesovelluksilla mallina ja sen muodostavina osina, ja sovellukset pystyvät automaattisesti tulkitsemaan mallin sisältämiä tuotetietoja. Dokumenttipohjainen (engl. Document-based) Tiedonkäsittelyn paradigma tai soveltamistapa, jossa tietoa käsitellään ja siirretään dokumentteina, jonka sisältöä ihminen pystyy tulkitsemaan, mutta tietokonesovellus ei. Dokumenttipohjainen on määritelty erotuksena mallipohjaisesta tai tuotemallipohjaisesta. Tuotetieto (engl. Product data) Yleistermi Tuotetta koskevien tietojen esitysmuoto, joka soveltuu ihmisten ja tietokonesovellusten toimesta tapahtuvaan kommunikointiin, tulkintaan ja prosessiontiin. Tuotetta ja siihen liittyviä asioita kuvaava tieto, joka on digitaalisessa, tietokonesovelluksilla tulkittavassa muodossa.

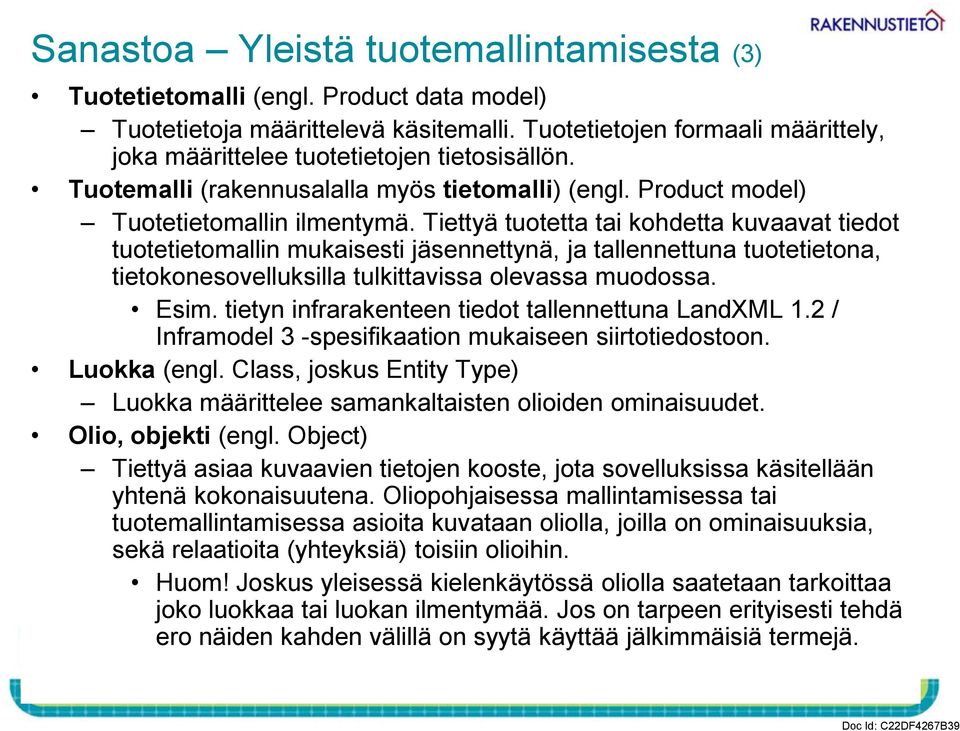

5 Sanastoa Yleistä tuotemallintamisesta (3) Tuotetietomalli (engl. Product data model) Tuotetietoja määrittelevä käsitemalli. Tuotetietojen formaali määrittely, joka määrittelee tuotetietojen tietosisällön. Tuotemalli (rakennusalalla myös tietomalli) (engl. Product model) Tuotetietomallin ilmentymä. Tiettyä tuotetta tai kohdetta kuvaavat tiedot tuotetietomallin mukaisesti jäsennettynä, ja tallennettuna tuotetietona, tietokonesovelluksilla tulkittavissa olevassa muodossa. Esim. tietyn infrarakenteen tiedot tallennettuna LandXML 1.2 / Inframodel 3 -spesifikaation mukaiseen siirtotiedostoon. Luokka (engl. Class, joskus Entity Type) Luokka määrittelee samankaltaisten olioiden ominaisuudet. Olio, objekti (engl. Object) Tiettyä asiaa kuvaavien tietojen kooste, jota sovelluksissa käsitellään yhtenä kokonaisuutena. Oliopohjaisessa mallintamisessa tai tuotemallintamisessa asioita kuvataan oliolla, joilla on ominaisuuksia, sekä relaatioita (yhteyksiä) toisiin olioihin. Huom! Joskus yleisessä kielenkäytössä oliolla saatetaan tarkoittaa joko luokkaa tai luokan ilmentymää. Jos on tarpeen erityisesti tehdä ero näiden kahden välillä on syytä käyttää jälkimmäisiä termejä.

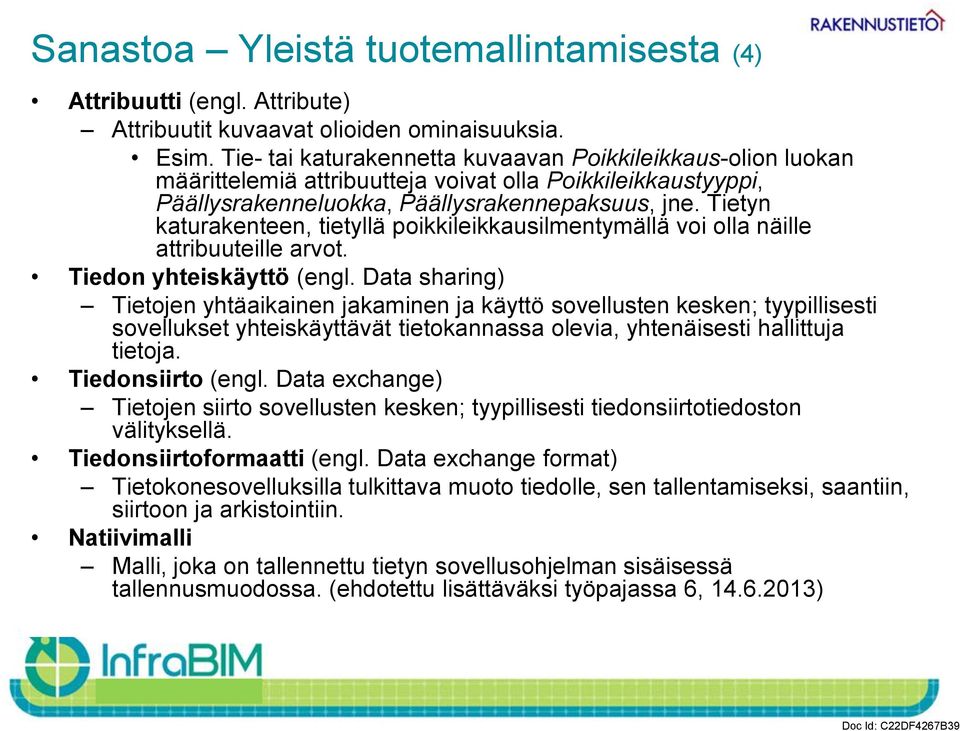

6 Sanastoa Yleistä tuotemallintamisesta (4) Attribuutti (engl. Attribute) Attribuutit kuvaavat olioiden ominaisuuksia. Esim. Tie- tai katurakennetta kuvaavan Poikkileikkaus-olion luokan määrittelemiä attribuutteja voivat olla Poikkileikkaustyyppi, Päällysrakenneluokka, Päällysrakennepaksuus, jne. Tietyn katurakenteen, tietyllä poikkileikkausilmentymällä voi olla näille attribuuteille arvot. Tiedon yhteiskäyttö (engl. Data sharing) Tietojen yhtäaikainen jakaminen ja käyttö sovellusten kesken; tyypillisesti sovellukset yhteiskäyttävät tietokannassa olevia, yhtenäisesti hallittuja tietoja. Tiedonsiirto (engl. Data exchange) Tietojen siirto sovellusten kesken; tyypillisesti tiedonsiirtotiedoston välityksellä. Tiedonsiirtoformaatti (engl. Data exchange format) Tietokonesovelluksilla tulkittava muoto tiedolle, sen tallentamiseksi, saantiin, siirtoon ja arkistointiin. Natiivimalli Malli, joka on tallennettu tietyn sovellusohjelman sisäisessä tallennusmuodossa. (ehdotettu lisättäväksi työpajassa 6, )

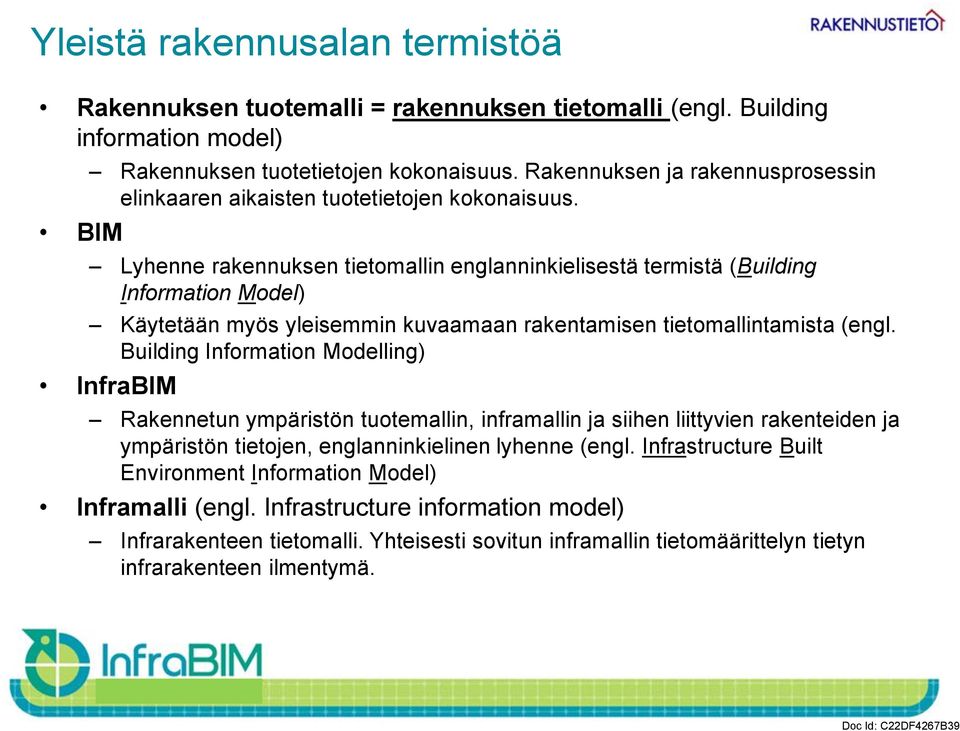

7 Yleistä rakennusalan termistöä Rakennuksen tuotemalli = rakennuksen tietomalli (engl. Building information model) BIM Rakennuksen tuotetietojen kokonaisuus. Rakennuksen ja rakennusprosessin elinkaaren aikaisten tuotetietojen kokonaisuus. Lyhenne rakennuksen tietomallin englanninkielisestä termistä (Building Information Model) Käytetään myös yleisemmin kuvaamaan rakentamisen tietomallintamista (engl. Building Information Modelling) InfraBIM Rakennetun ympäristön tuotemallin, inframallin ja siihen liittyvien rakenteiden ja ympäristön tietojen, englanninkielinen lyhenne (engl. Infrastructure Built Environment Information Model) Inframalli (engl. Infrastructure information model) Infrarakenteen tietomalli. Yhteisesti sovitun inframallin tietomäärittelyn tietyn infrarakenteen ilmentymä.

8 Infran prosessivaiheiden ja kohteiden mukaiset termit (1) Lähtötietomalli Eri tietolähteistä saadut tai mitatut tuotteiden, toiminnan ja palveluiden suunnittelua varten hankitut lähtötiedot jäsenneltynä digitaalisessa muodossa. Tällaisia ovat esimerkiksi maastomalli, kaavamalli, maaperämalli ja nykyisten rakenteiden malli sekä muu viiteaineisto, kuten viranomaisluvat ja -päätökset. Lähtötietomalli täydentyy hankkeen edetessä. Nykytilamalli / Lähtötilamalli Tarkasteluhetkeä edustava inframallin tietomäärittelyjen mukainen kuvaus/malli/tietosisältö kohteen todellisista, olemassa olevista rakenteista (kuvaa kohteen nykyistä tilaa sellaisena kuin se todellisuudessa on). Suunnitelmamalli Infrarakenteen tai -järjestelmän tietomallin tietosisällön osajoukko, joka kattaa suunnittelijoiden suunnitteluratkaisut. Voidaan tarvittaessa vaiheistaa tarkemmin esim. esi-, yleis-, väylä- (tie/katu/rata) ja rakentamis- ja rakennussuunnittelmamalleihin, ja voidaan jakaa kussakin suunnitteluvaiheessa esim. eri tekniikkalajien mukaan Toteutusmalli (vastaa talonrakennuspuolen termiä Tuotantomalli [YTV 2012]) Infrarakenteen tai -järjestelmän tietomallin tietosisällön osajoukko, joka kattaa toteutuksen näkökulman, eli rakentamisen tehtävät, resurssit, ajoituksen, jne. Voi tarkoittaa myös suunnitelmamallista jalostettuja työkoneiden koneohjausmalleja tai mittauksia varten laadittuja paikalleenmittausmalleja. Toteumamalli Infrarakenteen tai -järjestelmän tuotemallin tietosisällön osajoukko (vaiheistus), joka kattaa suunnitelmien ja toteutuksen lopullisen toteuman.

9 Infran prosessivaiheiden ja kohteiden mukaiset termit (2) Ylläpitomalli Infrarakenteen tai -järjestelmän tietomallin tietosisällön osajoukko (vaiheistus), joka kattaa ylläpidon näkökulman, eli käytön ja ylläpidon aikaiset tehtävät, muutokset jne. Yhdistelmämalli Eri tekniikkalajien tai toimijoiden yhdistetty tietomalli erikseen määritellyn käyttötarkoituksen mukaan. Esimerkiksi maastomallista, maaperämallista, vanhojen rakenteiden mallista sekä tien ja sillan tuotemalleista muodostettu yhdistelmämalli. Voidaan käyttää esimerkiksi törmäystarkasteluihin suunniteltujen ja nykyisten objektien välillä. Virtuaalimalli / Esittelymalli Jalostettu versio muista malleista. Esittelymalli (käytetään myös termiä havainnollistamismalli) sisältää mm. rakennepintojen tekstuureja, valoa, varjoja ja muita detaljeja, jotka tekevät mallista visuaalisesti mahdollisimman todellisuutta vastaavan. Virtuaalimallia voidaan myös käyttää eri simuloinneissa. Tekniikkalajimalli Suunnittelualan mukaisesti jaettu infran osamalli. Tekniikkalajimallien tulee ainoastaan sisältää suunniteltua tietoa. Kaikki tekniikkalajimallit elävät läpi koko hankkeen elinkaaren, yksityiskohtaisuus lisääntyy hankevaiheesta seuraavaan.

10 Infran prosessivaiheiden ja kohteiden mukaiset termit (3) Kaavamalli Digitaalinen kaava-aineiston malli. Maaperämalli Digitaalinen maaperän (maanpinnan alapuolinen) malli. Sisältää maalajikerrosten likimääräiset (tulkitut) rajapinnat sekä mahdollisesti myös materiaaliominaisuus- ja vesipitoisuustietoja. Maastomalli Digitaalinen maaston pintamalli. Pohjarakennemalli Tarvittaessa erikseen tehty digitaalinen malli infrarakenteiden tai -järjestelmien perustamista varten. Nykyisten rakenteiden malli / Inventointimalli Digitaalinen malli rakennuspaikalla sijaitsevista aikaisemmin rakennetuista (nykyisistä, olemassa olevista) maanpinnan ylä- ja alapuolisista rakenteista. Tiedot nykyisistä rakenteista voidaan saada infra-alan tietorekistereistä ja/tai vaihtoehtoisesti mittaamalla rakennuspaikalta. Koneohjausmalli Työkoneiden ohjausjärjestelmissä tarvittava jatkuva (3D) pinta- ja/tai linjamalli. Voi sisältää myös yksittäisiä (3D) pisteitä, joita voidaan hyödyntää työkoneiden ohjauksessa. Paikalleenmittausmalli Rakentamistöiden ohjaukseen tarvittava malli. Sisältää koordinaattipisteitä ja niiden tunnistetietoja sekä muuta tietoa (rakenne-esikohotus, teline-esikohotus, jne.)

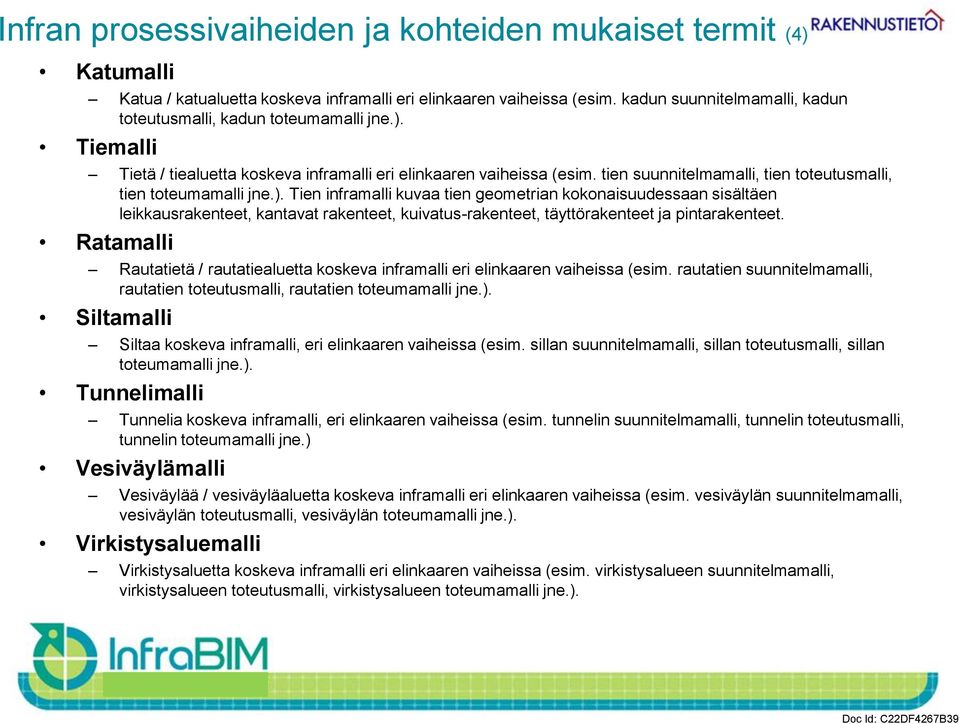

11 Infran prosessivaiheiden ja kohteiden mukaiset termit (4) Katumalli Katua / katualuetta koskeva inframalli eri elinkaaren vaiheissa (esim. kadun suunnitelmamalli, kadun toteutusmalli, kadun toteumamalli jne.). Tiemalli Tietä / tiealuetta koskeva inframalli eri elinkaaren vaiheissa (esim. tien suunnitelmamalli, tien toteutusmalli, tien toteumamalli jne.). Tien inframalli kuvaa tien geometrian kokonaisuudessaan sisältäen leikkausrakenteet, kantavat rakenteet, kuivatus-rakenteet, täyttörakenteet ja pintarakenteet. Ratamalli Rautatietä / rautatiealuetta koskeva inframalli eri elinkaaren vaiheissa (esim. rautatien suunnitelmamalli, rautatien toteutusmalli, rautatien toteumamalli jne.). Siltamalli Siltaa koskeva inframalli, eri elinkaaren vaiheissa (esim. sillan suunnitelmamalli, sillan toteutusmalli, sillan toteumamalli jne.). Tunnelimalli Tunnelia koskeva inframalli, eri elinkaaren vaiheissa (esim. tunnelin suunnitelmamalli, tunnelin toteutusmalli, tunnelin toteumamalli jne.) Vesiväylämalli Vesiväylää / vesiväyläaluetta koskeva inframalli eri elinkaaren vaiheissa (esim. vesiväylän suunnitelmamalli, vesiväylän toteutusmalli, vesiväylän toteumamalli jne.). Virkistysaluemalli Virkistysaluetta koskeva inframalli eri elinkaaren vaiheissa (esim. virkistysalueen suunnitelmamalli, virkistysalueen toteutusmalli, virkistysalueen toteumamalli jne.).
