1 opetusmateriaali

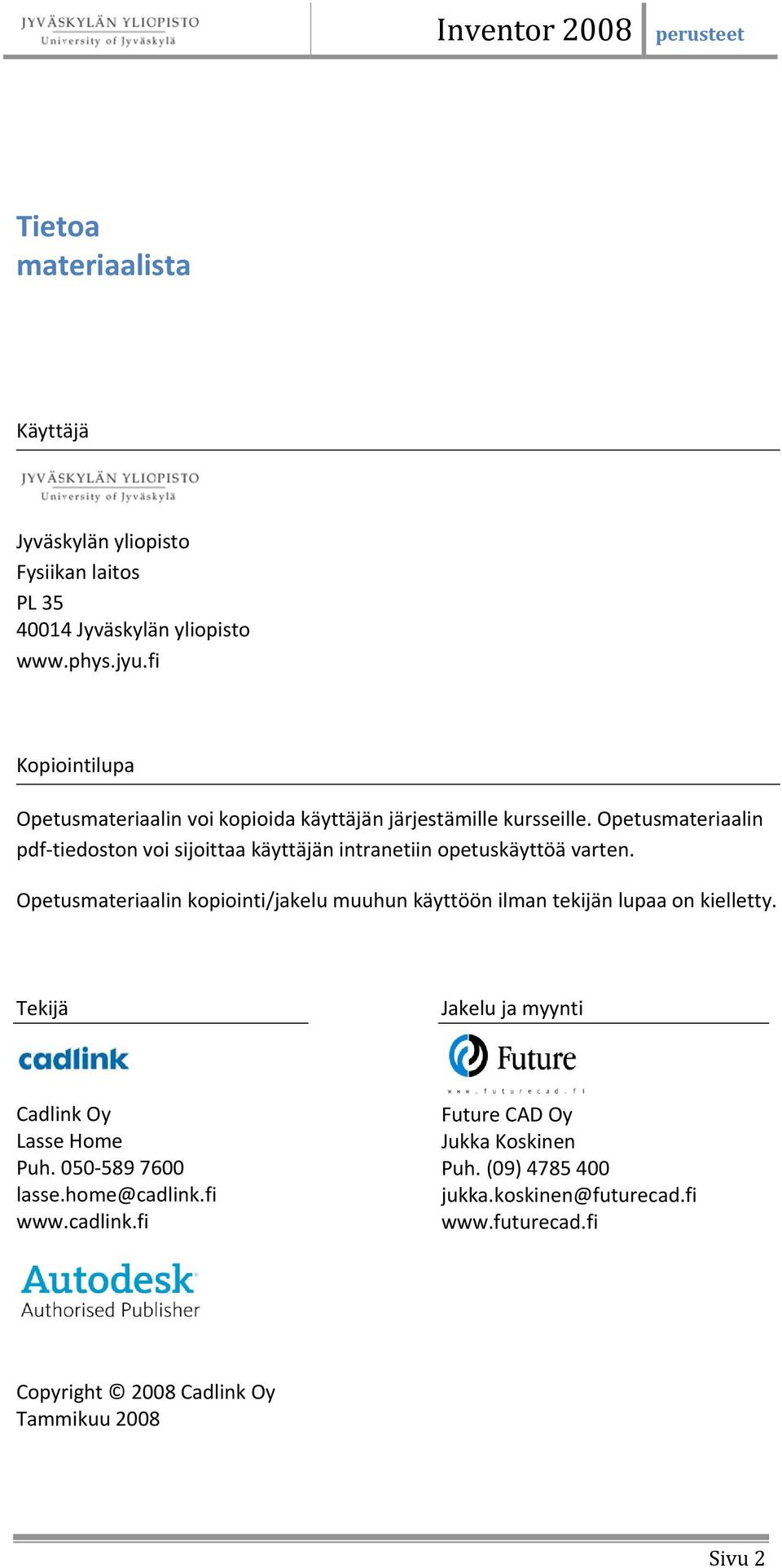

2 Inventor 2008 perusteet Tietoa materiaalista Käyttäjä Jyväskylän yliopisto Fysiikan laitos PL Jyväskylän yliopisto Kopiointilupa Opetusmateriaalin voi kopioida käyttäjän järjestämille kursseille. Opetusmateriaalin pdf tiedoston voi sijoittaa käyttäjän intranetiin opetuskäyttöä varten. Opetusmateriaalin kopiointi/jakelu muuhun käyttöön ilman tekijän lupaa on kielletty. Tekijä Cadlink Oy Lasse Home Puh Jakelu ja myynti Future CAD Oy Jukka Koskinen Puh. (09) Copyright 2008 Cadlink Oy Tammikuu 2008 Sivu 2

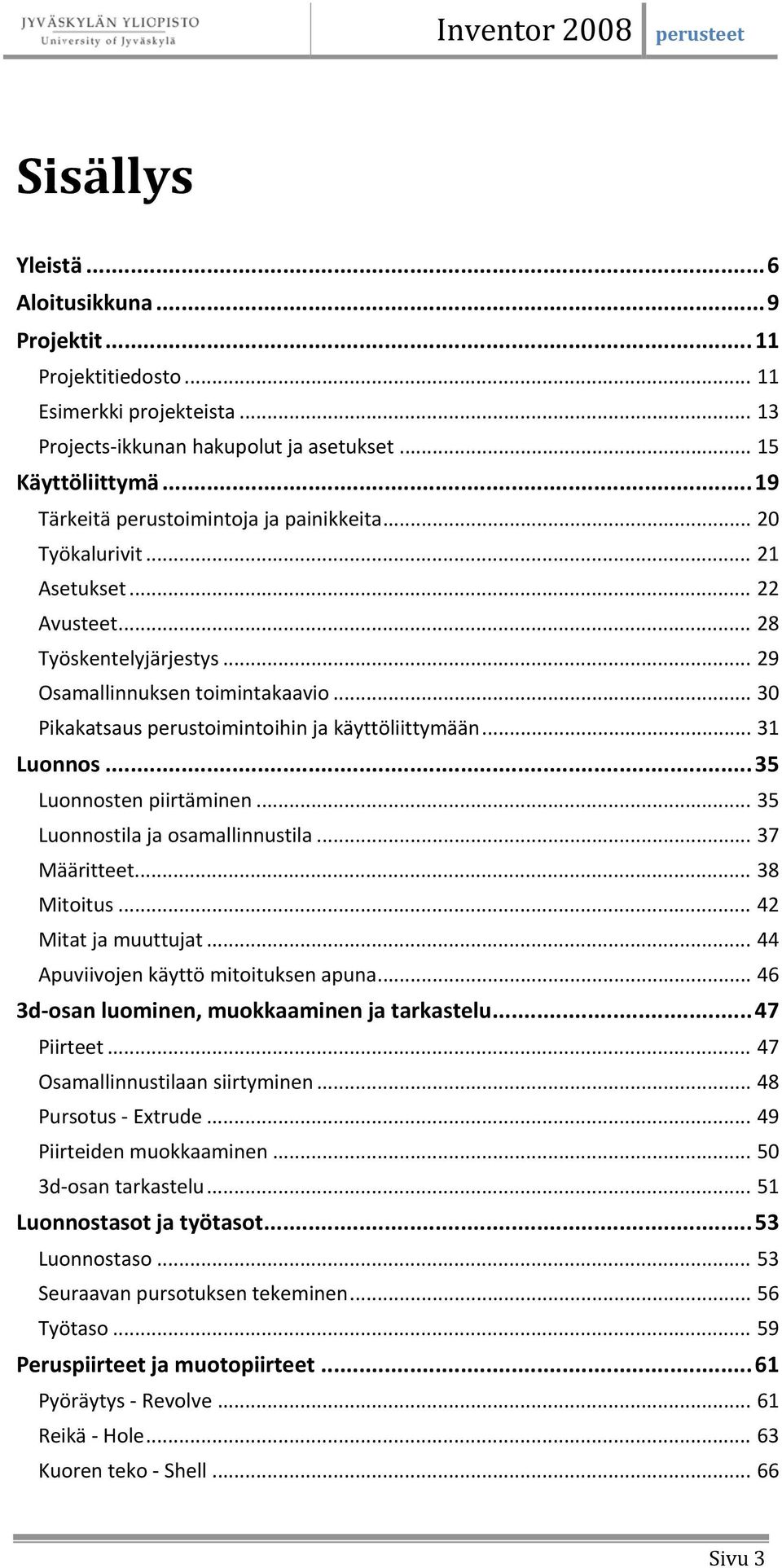

3 Sisällys Yleistä... 6 Aloitusikkuna... 9 Projektit Projektitiedosto Esimerkki projekteista Projects ikkunan hakupolut ja asetukset Käyttöliittymä Tärkeitä perustoimintoja ja painikkeita Työkalurivit Asetukset Avusteet Työskentelyjärjestys Osamallinnuksen toimintakaavio Pikakatsaus perustoimintoihin ja käyttöliittymään Luonnos Luonnosten piirtäminen Luonnostila ja osamallinnustila Määritteet Mitoitus Mitat ja muuttujat Apuviivojen käyttö mitoituksen apuna d osan luominen, muokkaaminen ja tarkastelu Piirteet Osamallinnustilaan siirtyminen Pursotus Extrude Piirteiden muokkaaminen d osan tarkastelu Luonnostasot ja työtasot Luonnostaso Seuraavan pursotuksen tekeminen Työtaso Peruspiirteet ja muotopiirteet Pyöräytys Revolve Reikä Hole Kuoren teko Shell Sivu 3

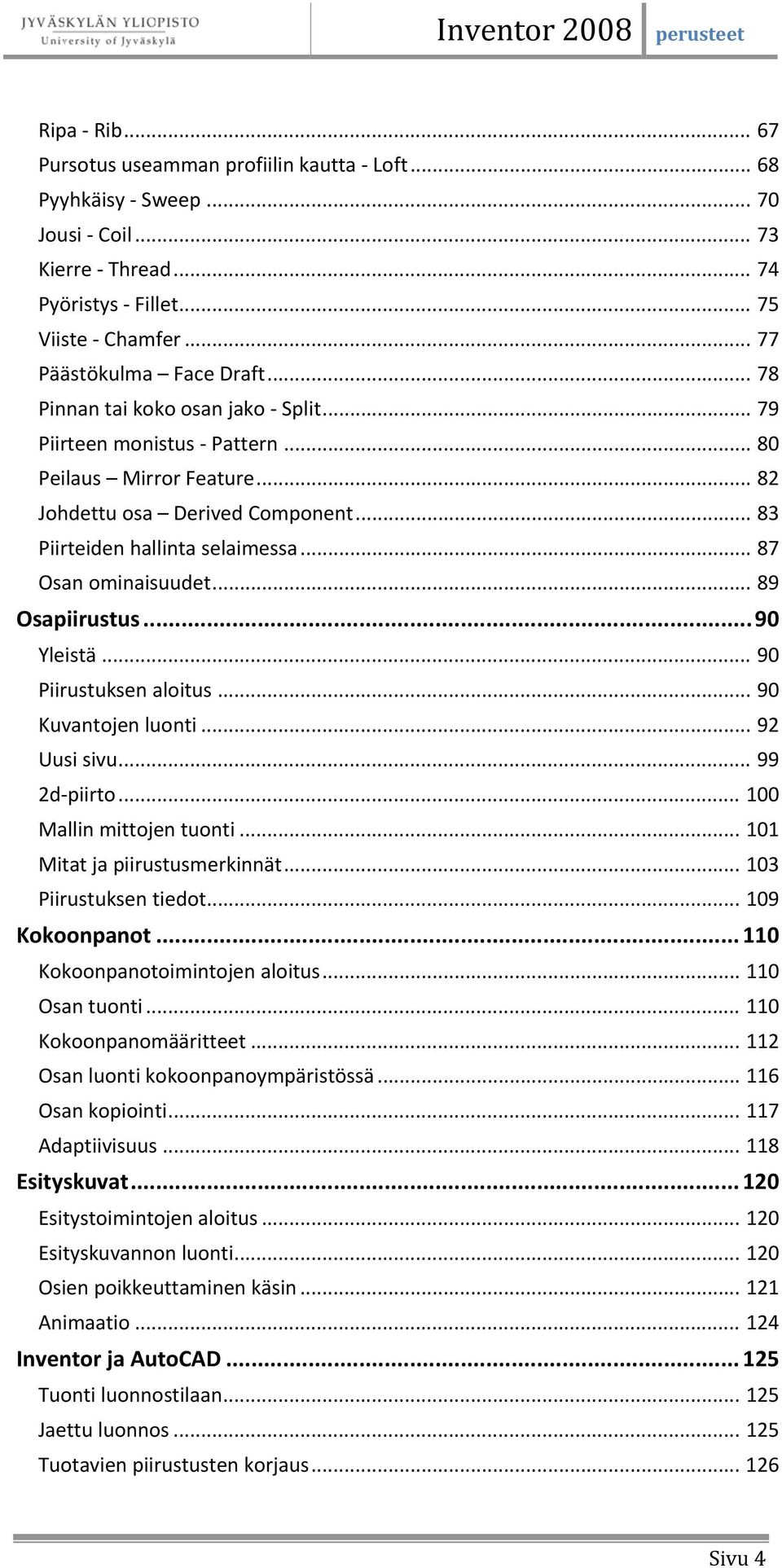

4 Ripa Rib Pursotus useamman profiilin kautta Loft Pyyhkäisy Sweep Jousi Coil Kierre Thread Pyöristys Fillet Viiste Chamfer Päästökulma Face Draft Pinnan tai koko osan jako Split Piirteen monistus Pattern Peilaus Mirror Feature Johdettu osa Derived Component Piirteiden hallinta selaimessa Osan ominaisuudet Osapiirustus Yleistä Piirustuksen aloitus Kuvantojen luonti Uusi sivu d piirto Mallin mittojen tuonti Mitat ja piirustusmerkinnät Piirustuksen tiedot Kokoonpanot Kokoonpanotoimintojen aloitus Osan tuonti Kokoonpanomääritteet Osan luonti kokoonpanoympäristössä Osan kopiointi Adaptiivisuus Esityskuvat Esitystoimintojen aloitus Esityskuvannon luonti Osien poikkeuttaminen käsin Animaatio Inventor ja AutoCAD Tuonti luonnostilaan Jaettu luonnos Tuotavien piirustusten korjaus Sivu 4

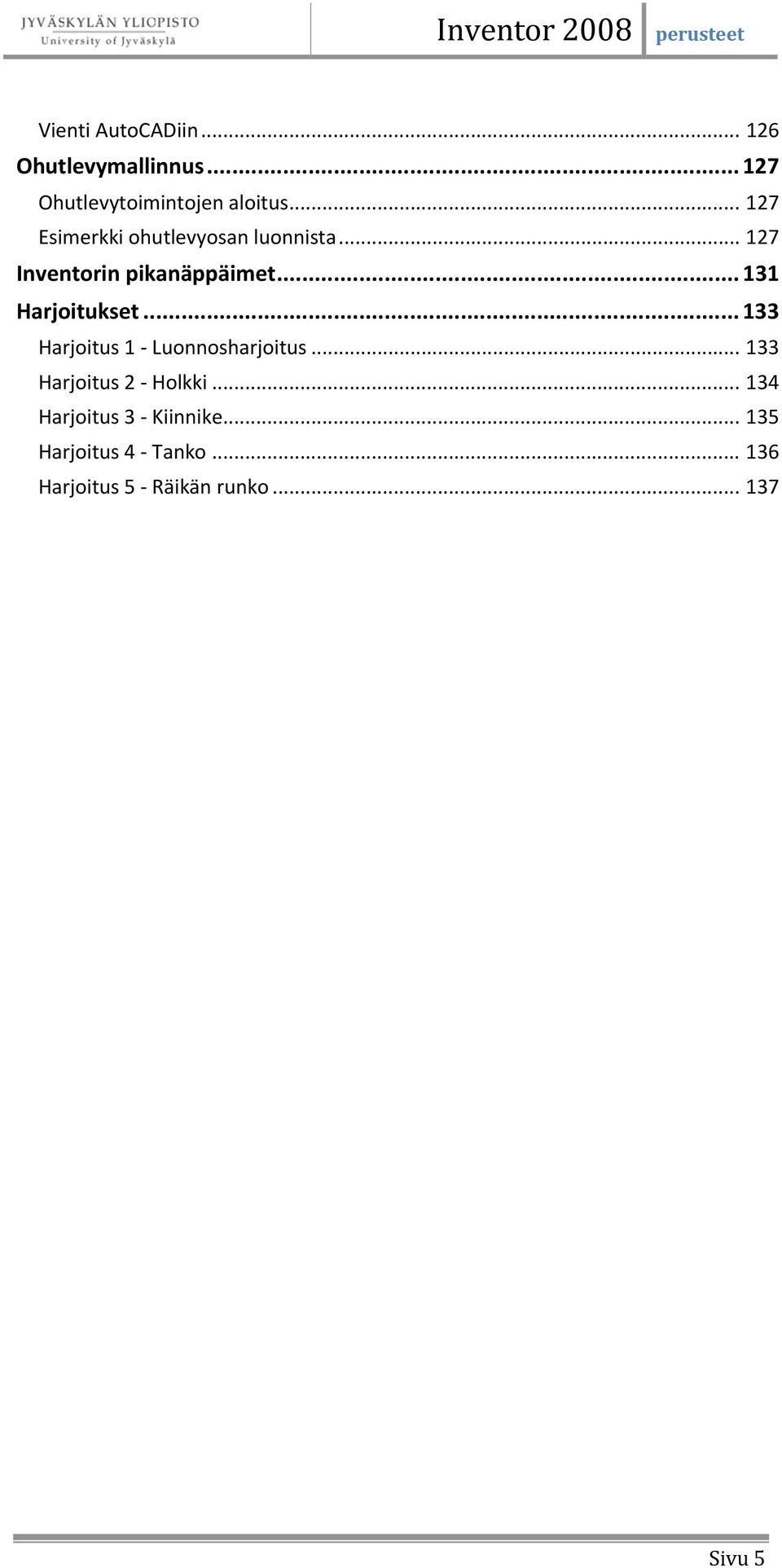

5 Vienti AutoCADiin Ohutlevymallinnus Ohutlevytoimintojen aloitus Esimerkki ohutlevyosan luonnista Inventorin pikanäppäimet Harjoitukset Harjoitus 1 Luonnosharjoitus Harjoitus 2 Holkki Harjoitus 3 Kiinnike Harjoitus 4 Tanko Harjoitus 5 Räikän runko Sivu 5

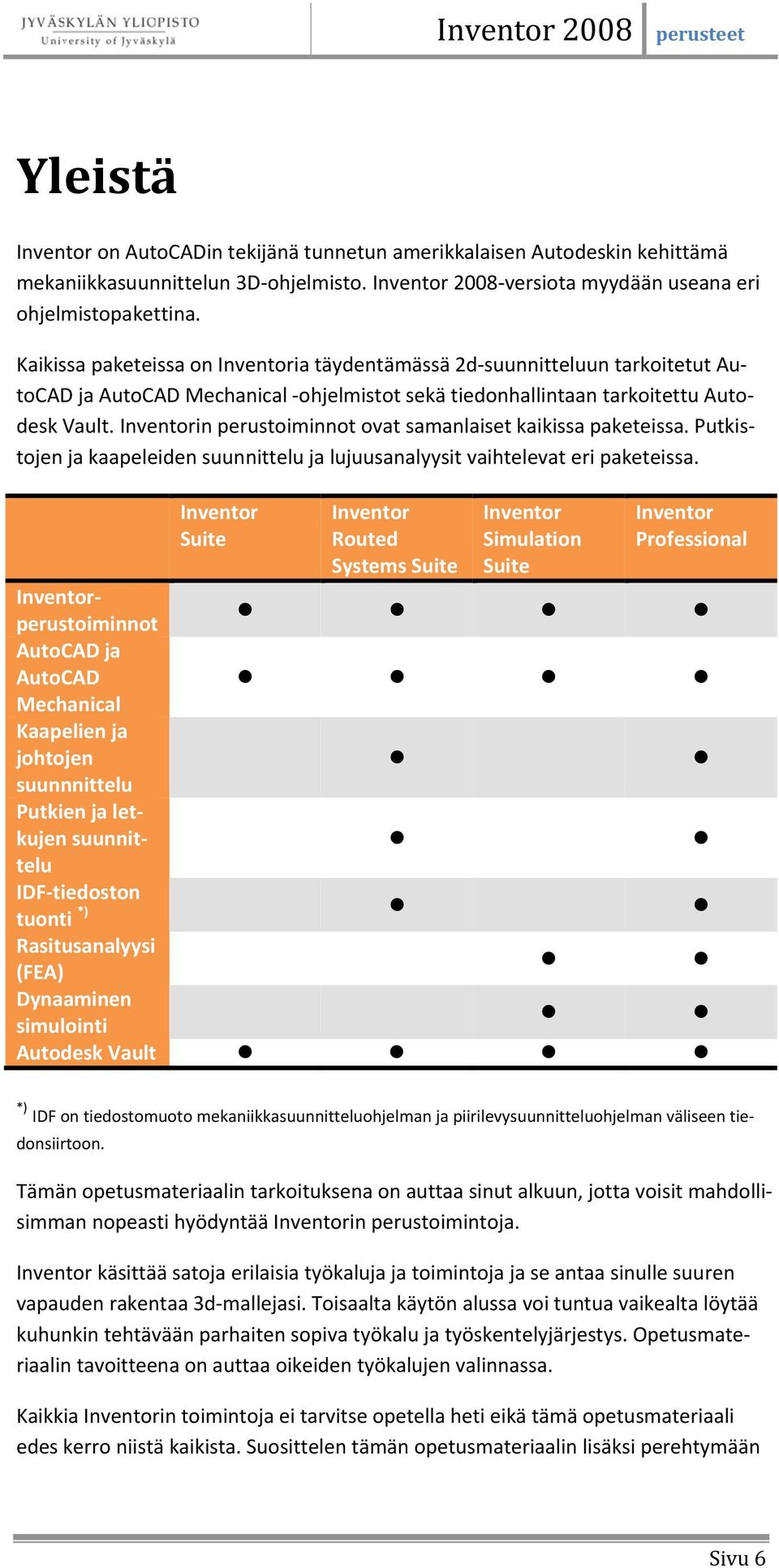

6 Yleistä Inventor on AutoCADin tekijänä tunnetun amerikkalaisen Autodeskin kehittämä mekaniikkasuunnittelun 3D ohjelmisto. Inventor 2008 versiota myydään useana eri ohjelmistopakettina. Kaikissa paketeissa on Inventoria täydentämässä 2d suunnitteluun tarkoitetut AutoCAD ja AutoCAD Mechanical ohjelmistot sekä tiedonhallintaan tarkoitettu Autodesk Vault. Inventorin perustoiminnot ovat samanlaiset kaikissa paketeissa. Putkistojen ja kaapeleiden suunnittelu ja lujuusanalyysit vaihtelevat eri paketeissa. Inventor Suite Inventor Routed Systems Suite Inventor Simulation Suite Inventor Professional Inventorperustoiminnot AutoCAD ja AutoCAD Mechanical Kaapelien ja johtojen suunnnittelu Putkien ja letkujen suunnittelu IDF tiedoston tuonti *) Rasitusanalyysi (FEA) Dynaaminen simulointi Autodesk Vault *) IDF on tiedostomuoto mekaniikkasuunnitteluohjelman ja piirilevysuunnitteluohjelman väliseen tiedonsiirtoon. Tämän opetusmateriaalin tarkoituksena on auttaa sinut alkuun, jotta voisit mahdollisimman nopeasti hyödyntää Inventorin perustoimintoja. Inventor käsittää satoja erilaisia työkaluja ja toimintoja ja se antaa sinulle suuren vapauden rakentaa 3d mallejasi. Toisaalta käytön alussa voi tuntua vaikealta löytää kuhunkin tehtävään parhaiten sopiva työkalu ja työskentelyjärjestys. Opetusmateriaalin tavoitteena on auttaa oikeiden työkalujen valinnassa. Kaikkia Inventorin toimintoja ei tarvitse opetella heti eikä tämä opetusmateriaali edes kerro niistä kaikista. Suosittelen tämän opetusmateriaalin lisäksi perehtymään Sivu 6

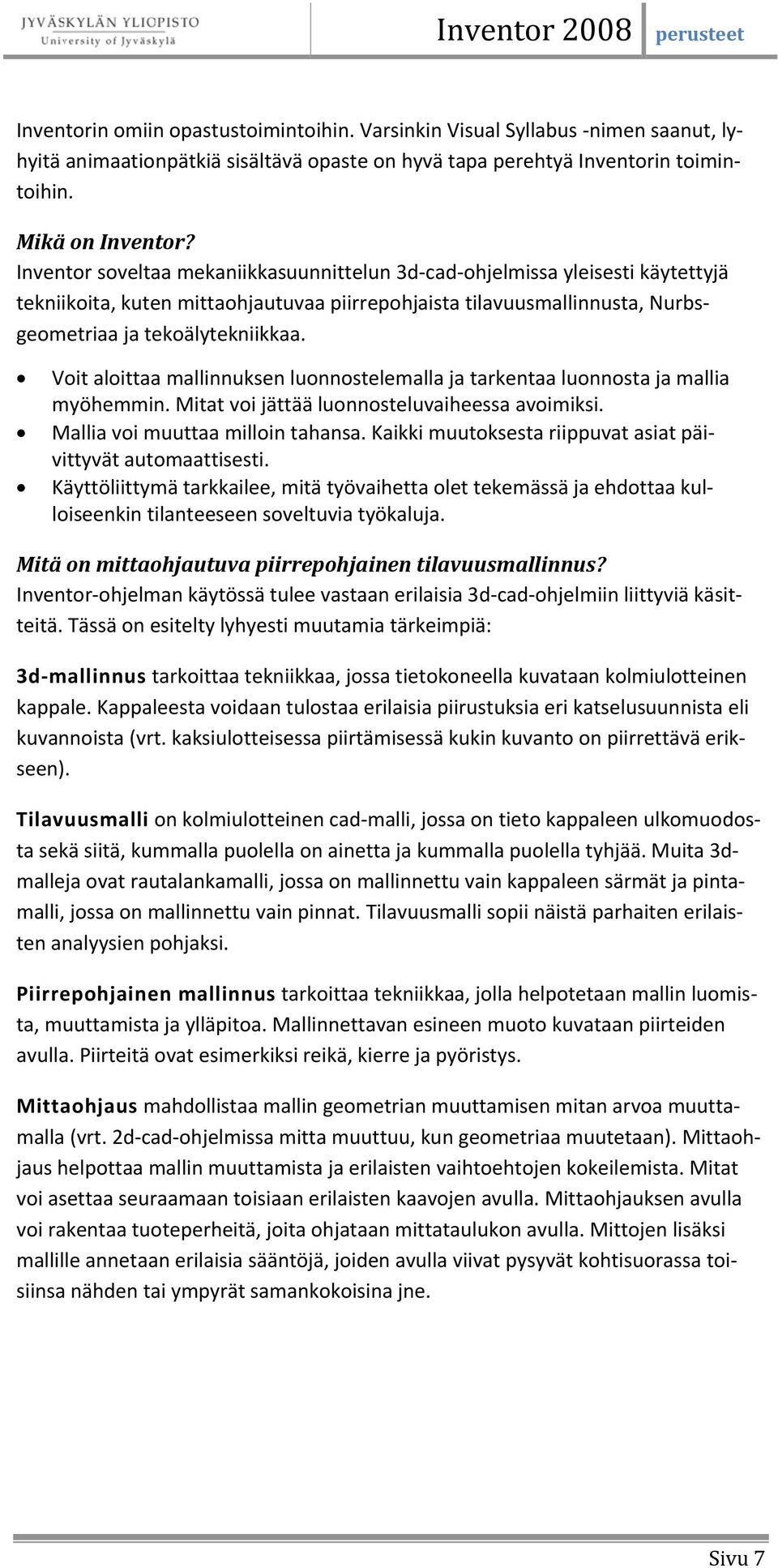

7 Inventorin omiin opastustoimintoihin. Varsinkin Visual Syllabus nimen saanut, lyhyitä animaationpätkiä sisältävä opaste on hyvä tapa perehtyä Inventorin toimintoihin. Mikä on Inventor? Inventor soveltaa mekaniikkasuunnittelun 3d cad ohjelmissa yleisesti käytettyjä tekniikoita, kuten mittaohjautuvaa piirrepohjaista tilavuusmallinnusta, Nurbsgeometriaa ja tekoälytekniikkaa. Voit aloittaa mallinnuksen luonnostelemalla ja tarkentaa luonnosta ja mallia myöhemmin. Mitat voi jättää luonnosteluvaiheessa avoimiksi. Mallia voi muuttaa milloin tahansa. Kaikki muutoksesta riippuvat asiat päivittyvät automaattisesti. Käyttöliittymä tarkkailee, mitä työvaihetta olet tekemässä ja ehdottaa kulloiseenkin tilanteeseen soveltuvia työkaluja. Mitä on mittaohjautuva piirrepohjainen tilavuusmallinnus? Inventor ohjelman käytössä tulee vastaan erilaisia 3d cad ohjelmiin liittyviä käsitteitä. Tässä on esitelty lyhyesti muutamia tärkeimpiä: 3d mallinnus tarkoittaa tekniikkaa, jossa tietokoneella kuvataan kolmiulotteinen kappale. Kappaleesta voidaan tulostaa erilaisia piirustuksia eri katselusuunnista eli kuvannoista (vrt. kaksiulotteisessa piirtämisessä kukin kuvanto on piirrettävä erikseen). Tilavuusmalli on kolmiulotteinen cad malli, jossa on tieto kappaleen ulkomuodosta sekä siitä, kummalla puolella on ainetta ja kummalla puolella tyhjää. Muita 3dmalleja ovat rautalankamalli, jossa on mallinnettu vain kappaleen särmät ja pintamalli, jossa on mallinnettu vain pinnat. Tilavuusmalli sopii näistä parhaiten erilaisten analyysien pohjaksi. Piirrepohjainen mallinnus tarkoittaa tekniikkaa, jolla helpotetaan mallin luomista, muuttamista ja ylläpitoa. Mallinnettavan esineen muoto kuvataan piirteiden avulla. Piirteitä ovat esimerkiksi reikä, kierre ja pyöristys. Mittaohjaus mahdollistaa mallin geometrian muuttamisen mitan arvoa muuttamalla (vrt. 2d cad ohjelmissa mitta muuttuu, kun geometriaa muutetaan). Mittaohjaus helpottaa mallin muuttamista ja erilaisten vaihtoehtojen kokeilemista. Mitat voi asettaa seuraamaan toisiaan erilaisten kaavojen avulla. Mittaohjauksen avulla voi rakentaa tuoteperheitä, joita ohjataan mittataulukon avulla. Mittojen lisäksi mallille annetaan erilaisia sääntöjä, joiden avulla viivat pysyvät kohtisuorassa toisiinsa nähden tai ympyrät samankokoisina jne. Sivu 7

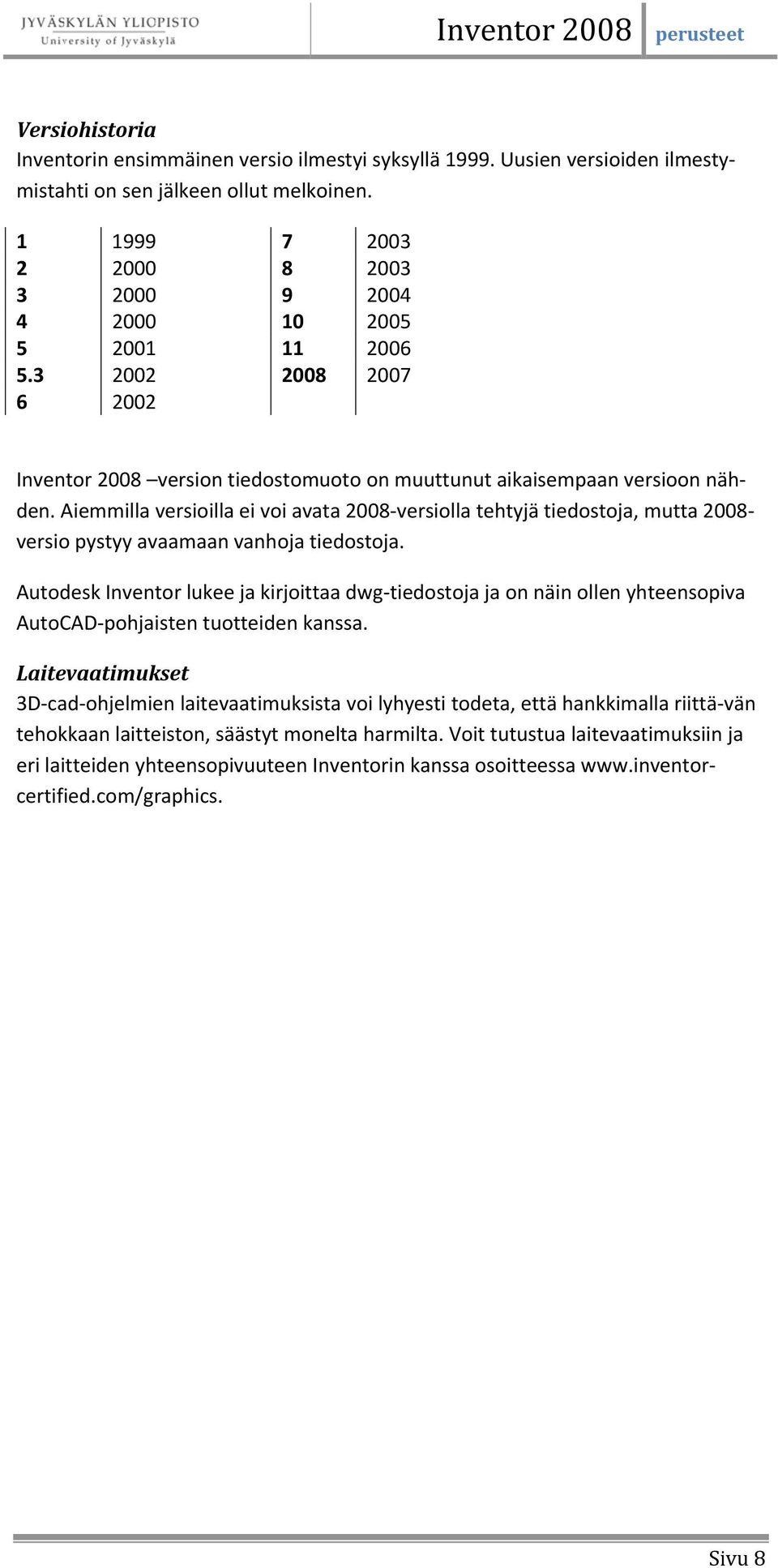

8 Versiohistoria Inventorin ensimmäinen versio ilmestyi syksyllä Uusien versioiden ilmestymistahti on sen jälkeen ollut melkoinen Inventor 2008 version tiedostomuoto on muuttunut aikaisempaan versioon nähden. Aiemmilla versioilla ei voi avata 2008 versiolla tehtyjä tiedostoja, mutta 2008 versio pystyy avaamaan vanhoja tiedostoja. Autodesk Inventor lukee ja kirjoittaa dwg tiedostoja ja on näin ollen yhteensopiva AutoCAD pohjaisten tuotteiden kanssa. Laitevaatimukset 3D cad ohjelmien laitevaatimuksista voi lyhyesti todeta, että hankkimalla riittä vän tehokkaan laitteiston, säästyt monelta harmilta. Voit tutustua laitevaatimuksiin ja eri laitteiden yhteensopivuuteen Inventorin kanssa osoitteessa Sivu 8

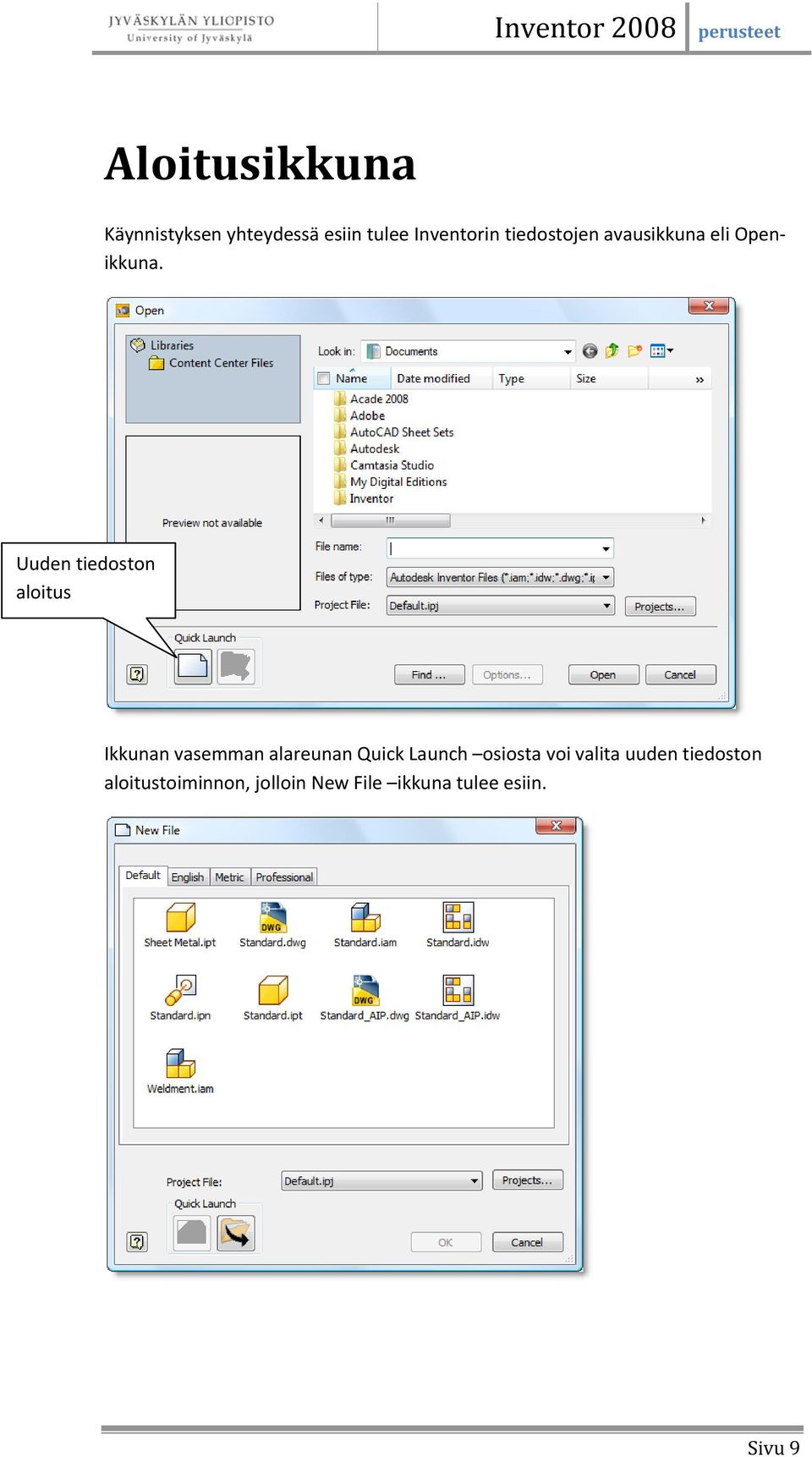

9 Aloitusikkuna Käynnistyksen yhteydessä esiin tulee Inventorin tiedostojen avausikkuna eli Openikkuna. Uuden tiedoston aloitus Ikkunan vasemman alareunan Quick Launch osiosta voi valita uuden tiedoston aloitustoiminnon, jolloin New File ikkuna tulee esiin. Sivu 9

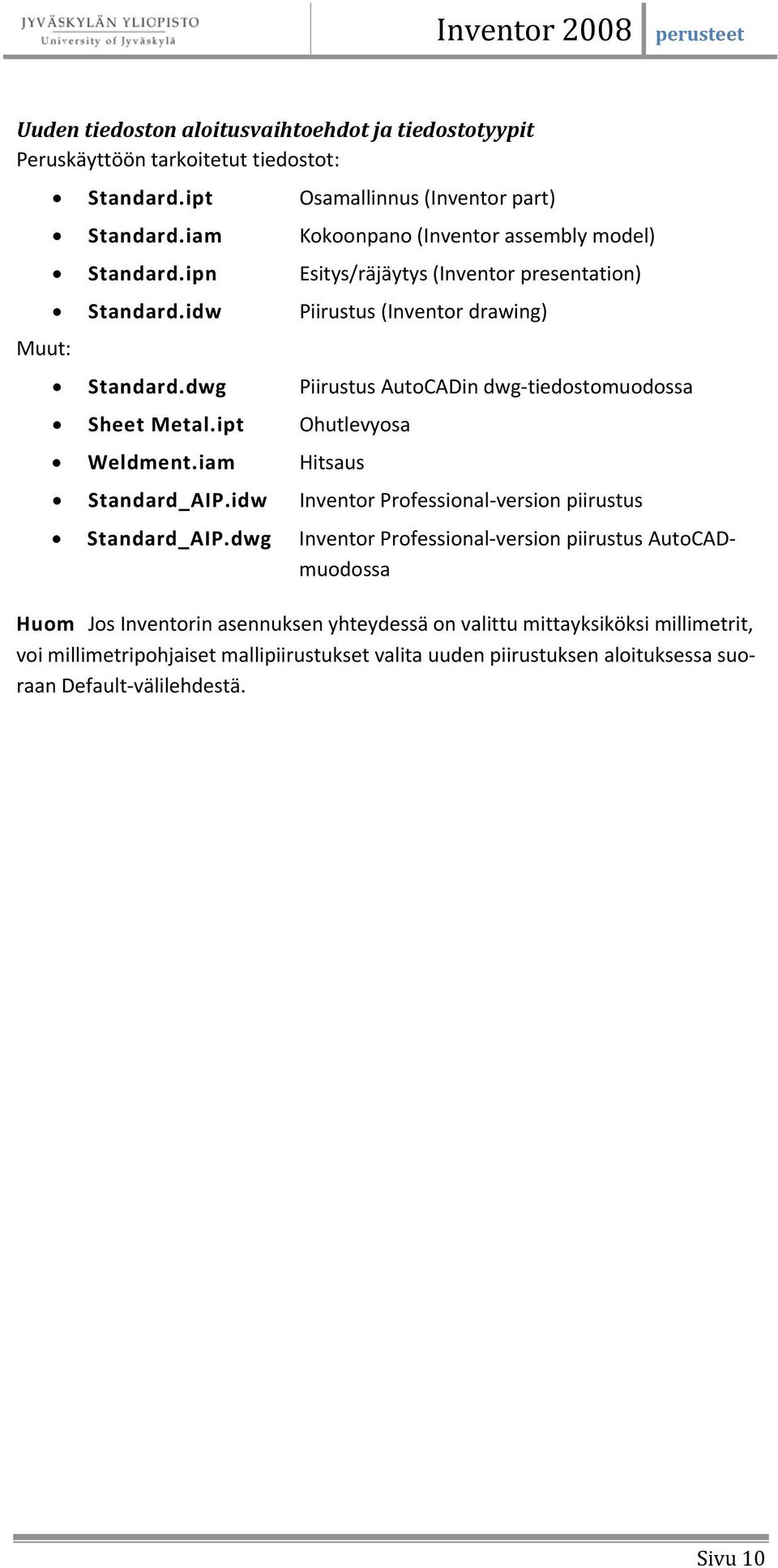

10 Uuden tiedoston aloitusvaihtoehdot ja tiedostotyypit Peruskäyttöön tarkoitetut tiedostot: Muut: Standard.ipt Osamallinnus (Inventor part) Standard.iam Kokoonpano (Inventor assembly model) Standard.ipn Esitys/räjäytys (Inventor presentation) Standard.idw Piirustus (Inventor drawing) Standard.dwg Piirustus AutoCADin dwg tiedostomuodossa Sheet Metal.ipt Ohutlevyosa Weldment.iam Hitsaus Standard_AIP.idw Inventor Professional version piirustus Standard_AIP.dwg Inventor Professional version piirustus AutoCADmuodossa Huom Jos Inventorin asennuksen yhteydessä on valittu mittayksiköksi millimetrit, voi millimetripohjaiset mallipiirustukset valita uuden piirustuksen aloituksessa suoraan Default välilehdestä. Sivu 10

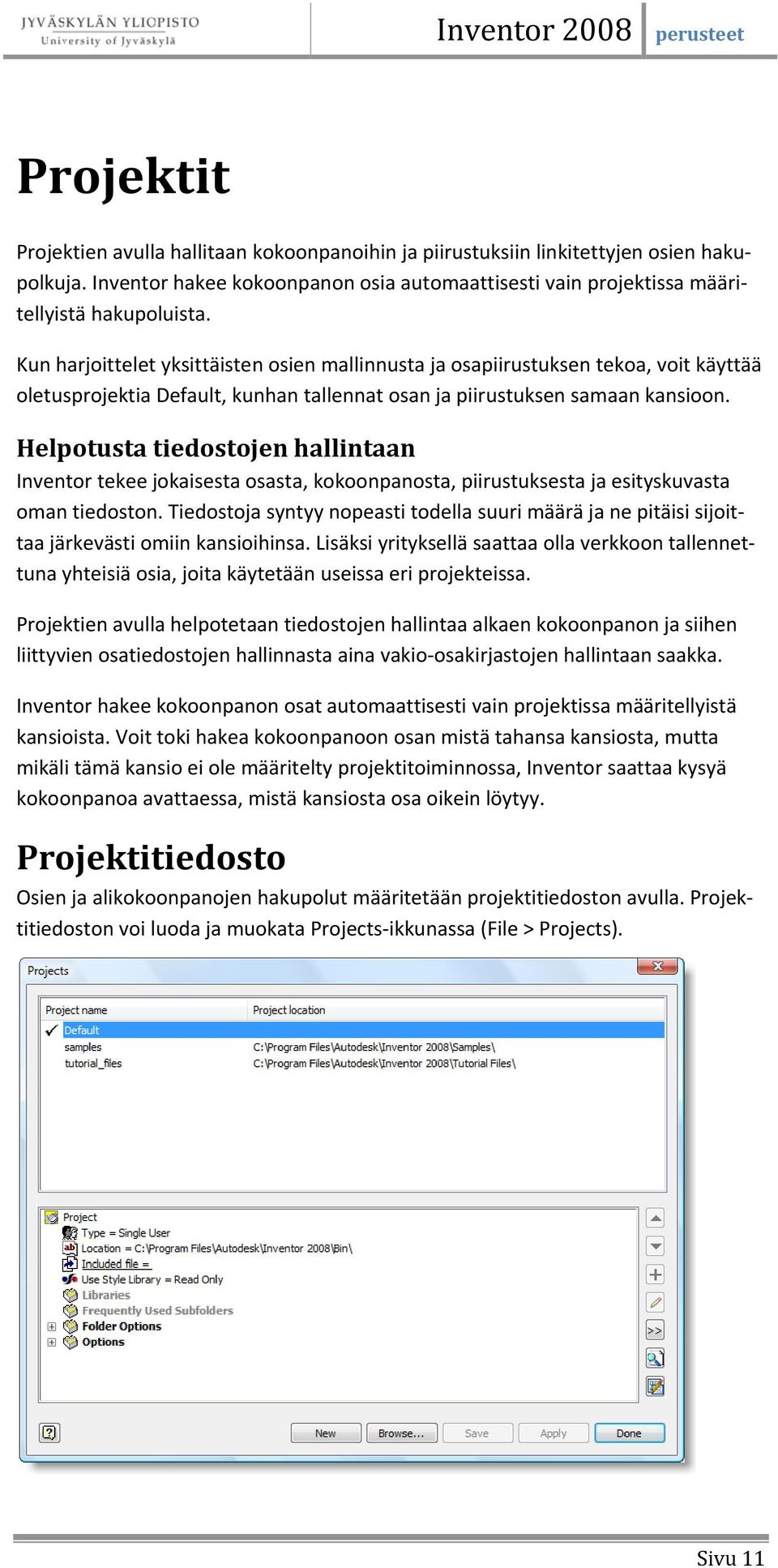

11 Projektit Projektien avulla hallitaan kokoonpanoihin ja piirustuksiin linkitettyjen osien hakupolkuja. Inventor hakee kokoonpanon osia automaattisesti vain projektissa määritellyistä hakupoluista. Kun harjoittelet yksittäisten osien mallinnusta ja osapiirustuksen tekoa, voit käyttää oletusprojektia Default, kunhan tallennat osan ja piirustuksen samaan kansioon. Helpotusta tiedostojen hallintaan Inventor tekee jokaisesta osasta, kokoonpanosta, piirustuksesta ja esityskuvasta oman tiedoston. Tiedostoja syntyy nopeasti todella suuri määrä ja ne pitäisi sijoittaa järkevästi omiin kansioihinsa. Lisäksi yrityksellä saattaa olla verkkoon tallennettuna yhteisiä osia, joita käytetään useissa eri projekteissa. Projektien avulla helpotetaan tiedostojen hallintaa alkaen kokoonpanon ja siihen liittyvien osatiedostojen hallinnasta aina vakio osakirjastojen hallintaan saakka. Inventor hakee kokoonpanon osat automaattisesti vain projektissa määritellyistä kansioista. Voit toki hakea kokoonpanoon osan mistä tahansa kansiosta, mutta mikäli tämä kansio ei ole määritelty projektitoiminnossa, Inventor saattaa kysyä kokoonpanoa avattaessa, mistä kansiosta osa oikein löytyy. Projektitiedosto Osien ja alikokoonpanojen hakupolut määritetään projektitiedoston avulla. Projektitiedoston voi luoda ja muokata Projects ikkunassa (File > Projects). Sivu 11

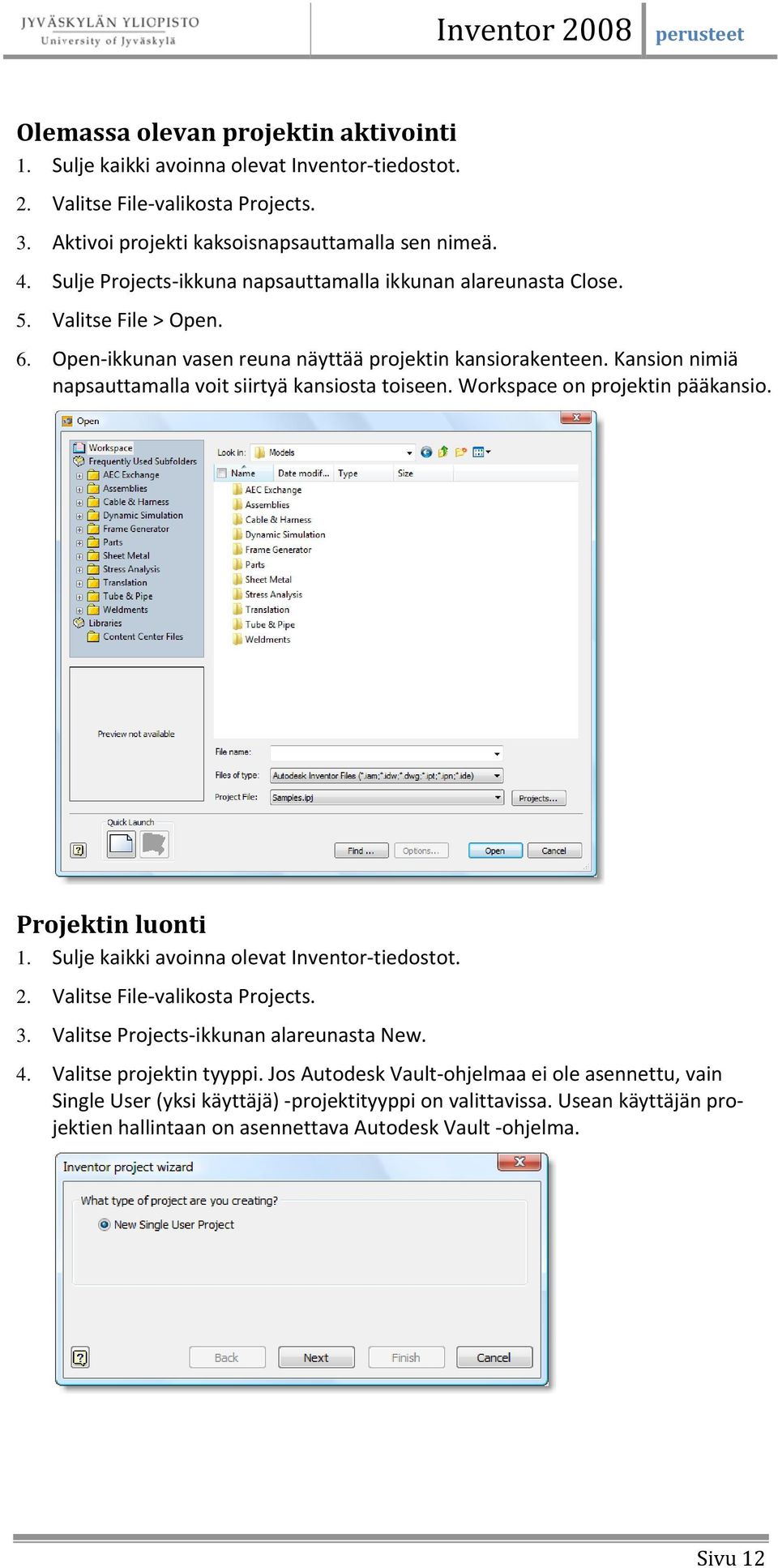

12 Olemassa olevan projektin aktivointi 1. Sulje kaikki avoinna olevat Inventor tiedostot. 2. Valitse File valikosta Projects. 3. Aktivoi projekti kaksoisnapsauttamalla sen nimeä. 4. Sulje Projects ikkuna napsauttamalla ikkunan alareunasta Close. 5. Valitse File > Open. 6. Open ikkunan vasen reuna näyttää projektin kansiorakenteen. Kansion nimiä napsauttamalla voit siirtyä kansiosta toiseen. Workspace on projektin pääkansio. Projektin luonti 1. Sulje kaikki avoinna olevat Inventor tiedostot. 2. Valitse File valikosta Projects. 3. Valitse Projects ikkunan alareunasta New. 4. Valitse projektin tyyppi. Jos Autodesk Vault ohjelmaa ei ole asennettu, vain Single User (yksi käyttäjä) projektityyppi on valittavissa. Usean käyttäjän projektien hallintaan on asennettava Autodesk Vault ohjelma. Sivu 12

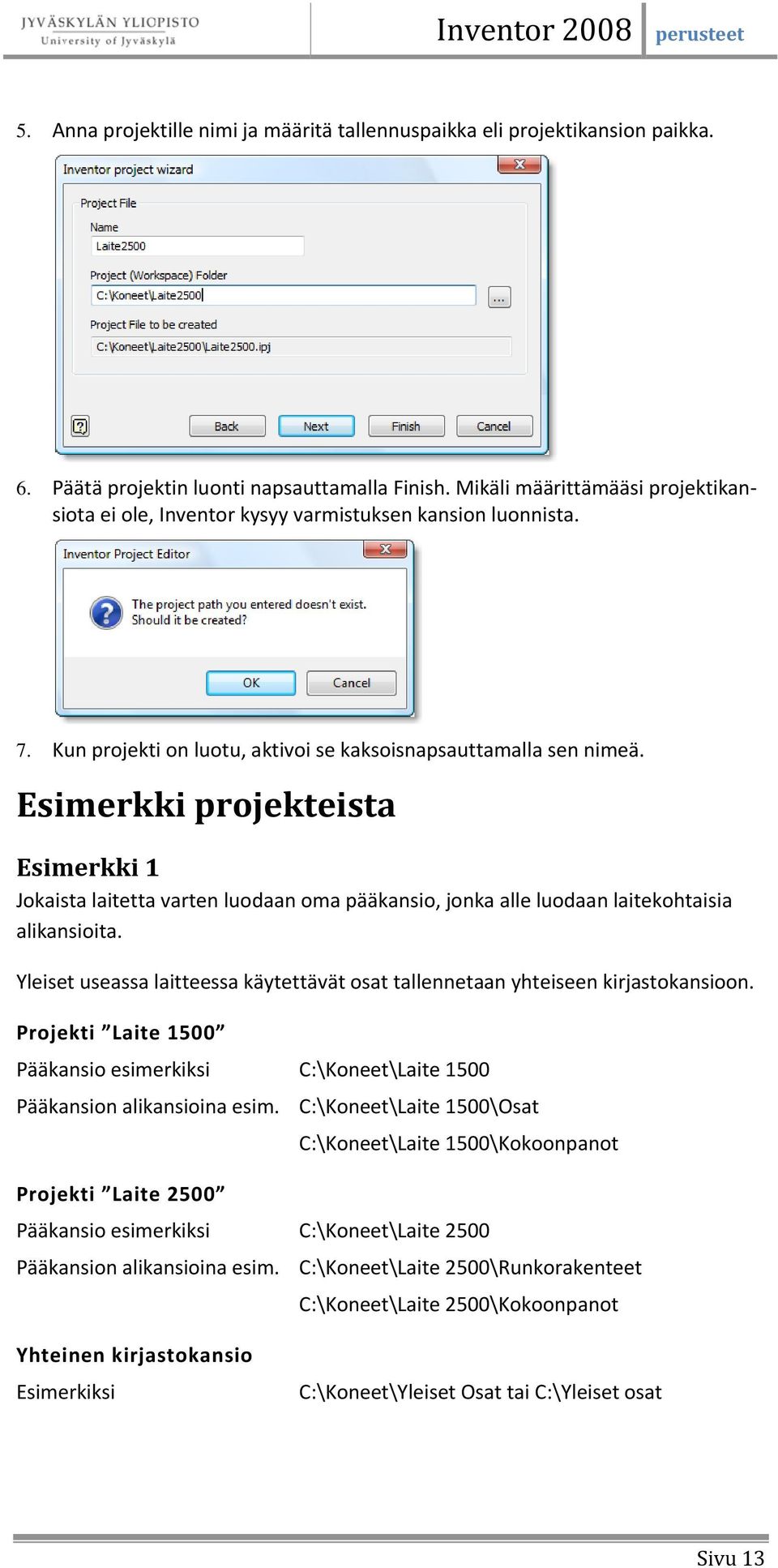

13 5. Anna projektille nimi ja määritä tallennuspaikka eli projektikansion paikka. 6. Päätä projektin luonti napsauttamalla Finish. Mikäli määrittämääsi projektikansiota ei ole, Inventor kysyy varmistuksen kansion luonnista. 7. Kun projekti on luotu, aktivoi se kaksoisnapsauttamalla sen nimeä. Esimerkki projekteista Esimerkki 1 Jokaista laitetta varten luodaan oma pääkansio, jonka alle luodaan laitekohtaisia alikansioita. Yleiset useassa laitteessa käytettävät osat tallennetaan yhteiseen kirjastokansioon. Projekti Laite 1500 Pääkansio esimerkiksi C:\Koneet\Laite 1500 Pääkansion alikansioina esim. C:\Koneet\Laite 1500\Osat Projekti Laite 2500 C:\Koneet\Laite 1500\Kokoonpanot Pääkansio esimerkiksi C:\Koneet\Laite 2500 Pääkansion alikansioina esim. C:\Koneet\Laite 2500\Runkorakenteet C:\Koneet\Laite 2500\Kokoonpanot Yhteinen kirjastokansio Esimerkiksi C:\Koneet\Yleiset Osat tai C:\Yleiset osat Sivu 13

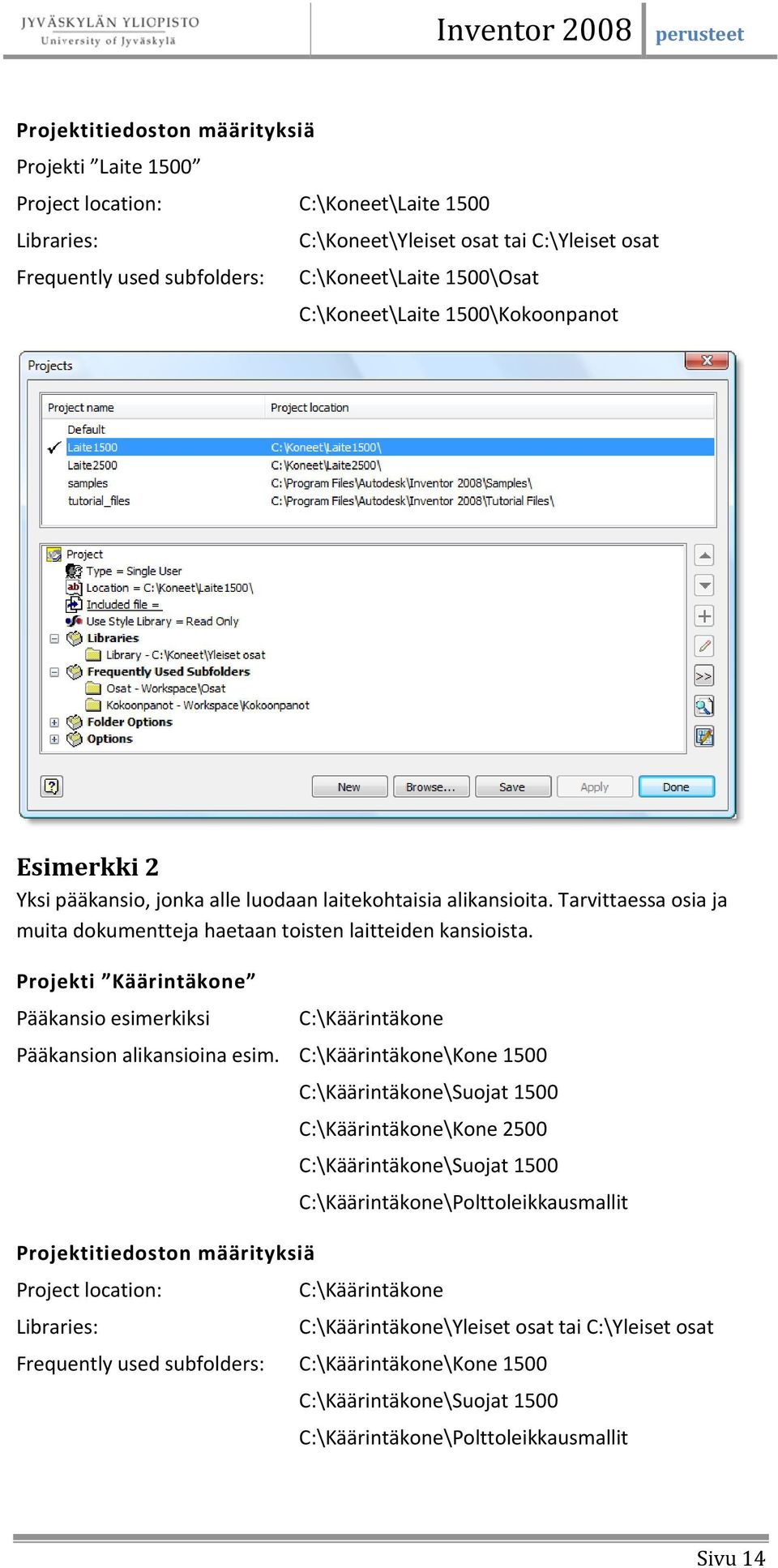

14 Projektitiedoston määrityksiä Projekti Laite 1500 Project location: C:\Koneet\Laite 1500 Libraries: C:\Koneet\Yleiset osat tai C:\Yleiset osat Frequently used subfolders: C:\Koneet\Laite 1500\Osat C:\Koneet\Laite 1500\Kokoonpanot Esimerkki 2 Yksi pääkansio, jonka alle luodaan laitekohtaisia alikansioita. Tarvittaessa osia ja muita dokumentteja haetaan toisten laitteiden kansioista. Projekti Käärintäkone Pääkansio esimerkiksi C:\Käärintäkone Pääkansion alikansioina esim. C:\Käärintäkone\Kone 1500 Projektitiedoston määrityksiä Project location: Libraries: C:\Käärintäkone\Suojat 1500 C:\Käärintäkone\Kone 2500 C:\Käärintäkone\Suojat 1500 C:\Käärintäkone\Polttoleikkausmallit C:\Käärintäkone C:\Käärintäkone\Yleiset osat tai C:\Yleiset osat Frequently used subfolders: C:\Käärintäkone\Kone 1500 C:\Käärintäkone\Suojat 1500 C:\Käärintäkone\Polttoleikkausmallit Sivu 14

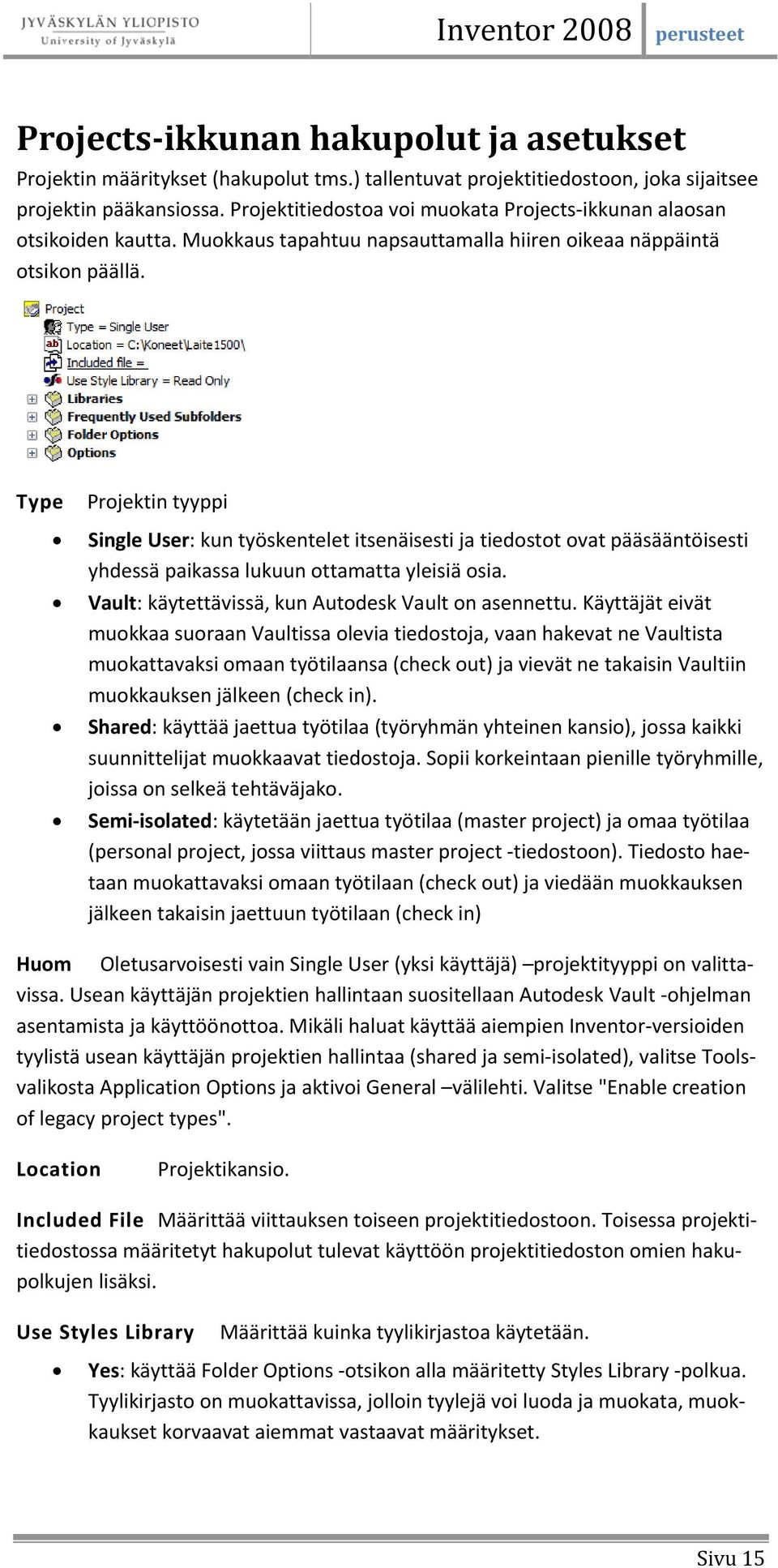

15 Projects ikkunan hakupolut ja asetukset Projektin määritykset (hakupolut tms.) tallentuvat projektitiedostoon, joka sijaitsee projektin pääkansiossa. Projektitiedostoa voi muokata Projects ikkunan alaosan otsikoiden kautta. Muokkaus tapahtuu napsauttamalla hiiren oikeaa näppäintä otsikon päällä. Type Projektin tyyppi Single User: kun työskentelet itsenäisesti ja tiedostot ovat pääsääntöisesti yhdessä paikassa lukuun ottamatta yleisiä osia. Vault: käytettävissä, kun Autodesk Vault on asennettu. Käyttäjät eivät muokkaa suoraan Vaultissa olevia tiedostoja, vaan hakevat ne Vaultista muokattavaksi omaan työtilaansa (check out) ja vievät ne takaisin Vaultiin muokkauksen jälkeen (check in). Shared: käyttää jaettua työtilaa (työryhmän yhteinen kansio), jossa kaikki suunnittelijat muokkaavat tiedostoja. Sopii korkeintaan pienille työryhmille, joissa on selkeä tehtäväjako. Semi isolated: käytetään jaettua työtilaa (master project) ja omaa työtilaa (personal project, jossa viittaus master project tiedostoon). Tiedosto haetaan muokattavaksi omaan työtilaan (check out) ja viedään muokkauksen jälkeen takaisin jaettuun työtilaan (check in) Huom Oletusarvoisesti vain Single User (yksi käyttäjä) projektityyppi on valittavissa. Usean käyttäjän projektien hallintaan suositellaan Autodesk Vault ohjelman asentamista ja käyttöönottoa. Mikäli haluat käyttää aiempien Inventor versioiden tyylistä usean käyttäjän projektien hallintaa (shared ja semi isolated), valitse Toolsvalikosta Application Options ja aktivoi General välilehti. Valitse "Enable creation of legacy project types". Location Projektikansio. Included File Määrittää viittauksen toiseen projektitiedostoon. Toisessa projektitiedostossa määritetyt hakupolut tulevat käyttöön projektitiedoston omien hakupolkujen lisäksi. Use Styles Library Määrittää kuinka tyylikirjastoa käytetään. Yes: käyttää Folder Options otsikon alla määritetty Styles Library polkua. Tyylikirjasto on muokattavissa, jolloin tyylejä voi luoda ja muokata, muokkaukset korvaavat aiemmat vastaavat määritykset. Sivu 15

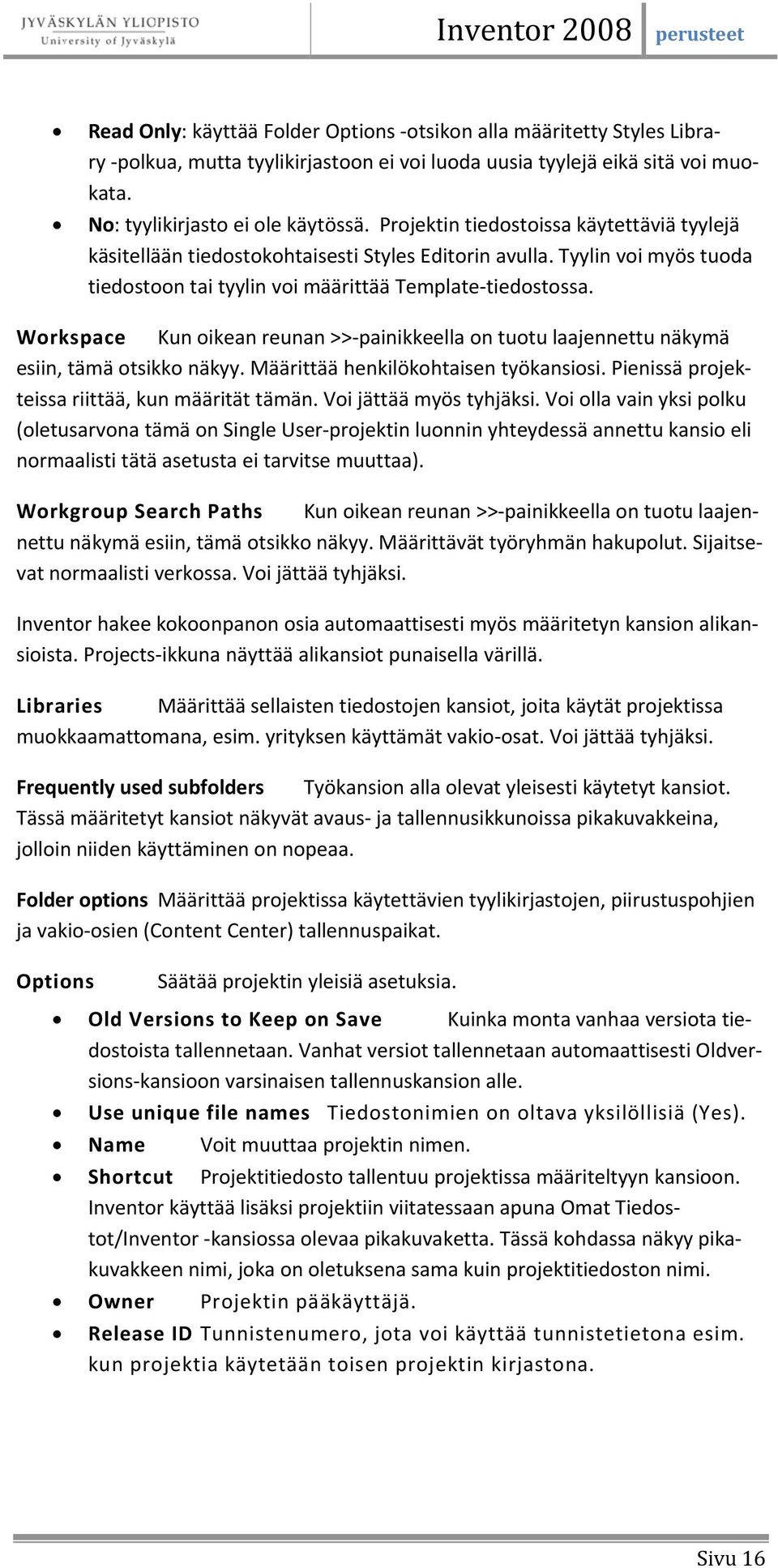

16 Read Only: käyttää Folder Options otsikon alla määritetty Styles Libra ry polkua, mutta tyylikirjastoon ei voi luoda uusia tyylejä eikä sitä voi muokata. No: tyylikirjasto ei ole käytössä. Projektin tiedostoissa käytettäviä tyylejä käsitellään tiedostokohtaisesti Styles Editorin avulla. Tyylin voi myös tuoda tiedostoon tai tyylin voi määrittää Template tiedostossa. Workspace Kun oikean reunan >> painikkeella on tuotu laajennettu näkymä esiin, tämä otsikko näkyy. Määrittää henkilökohtaisen työkansiosi. Pienissä projekteissa riittää, kun määrität tämän. Voi jättää myös tyhjäksi. Voi olla vain yksi polku (oletusarvona tämä on Single User projektin luonnin yhteydessä annettu kansio eli normaalisti tätä asetusta ei tarvitse muuttaa). Workgroup Search Paths Kun oikean reunan >> painikkeella on tuotu laajennettu näkymä esiin, tämä otsikko näkyy. Määrittävät työryhmän hakupolut. Sijaitsevat normaalisti verkossa. Voi jättää tyhjäksi. Inventor hakee kokoonpanon osia automaattisesti myös määritetyn kansion alikansioista. Projects ikkuna näyttää alikansiot punaisella värillä. Libraries Määrittää sellaisten tiedostojen kansiot, joita käytät projektissa muokkaamattomana, esim. yrityksen käyttämät vakio osat. Voi jättää tyhjäksi. Frequently used subfolders Työkansion alla olevat yleisesti käytetyt kansiot. Tässä määritetyt kansiot näkyvät avaus ja tallennusikkunoissa pikakuvakkeina, jolloin niiden käyttäminen on nopeaa. Folder options Määrittää projektissa käytettävien tyylikirjastojen, piirustuspohjien ja vakio osien (Content Center) tallennuspaikat. Options Säätää projektin yleisiä asetuksia. Old Versions to Keep on Save Kuinka monta vanhaa versiota tiedostoista tallennetaan. Vanhat versiot tallennetaan automaattisesti Oldversions kansioon varsinaisen tallennuskansion alle. Use unique file names Tiedostonimien on oltava yksilöllisiä (Yes). Name Voit muuttaa projektin nimen. Shortcut Projektitiedosto tallentuu projektissa määriteltyyn kansioon. Inventor käyttää lisäksi projektiin viitatessaan apuna Omat Tiedostot/Inventor kansiossa olevaa pikakuvaketta. Tässä kohdassa näkyy pikakuvakkeen nimi, joka on oletuksena sama kuin projektitiedoston nimi. Owner Projektin pääkäyttäjä. Release ID Tunnistenumero, jota voi käyttää tunnistetietona esim. kun projektia käytetään toisen projektin kirjastona. Sivu 16

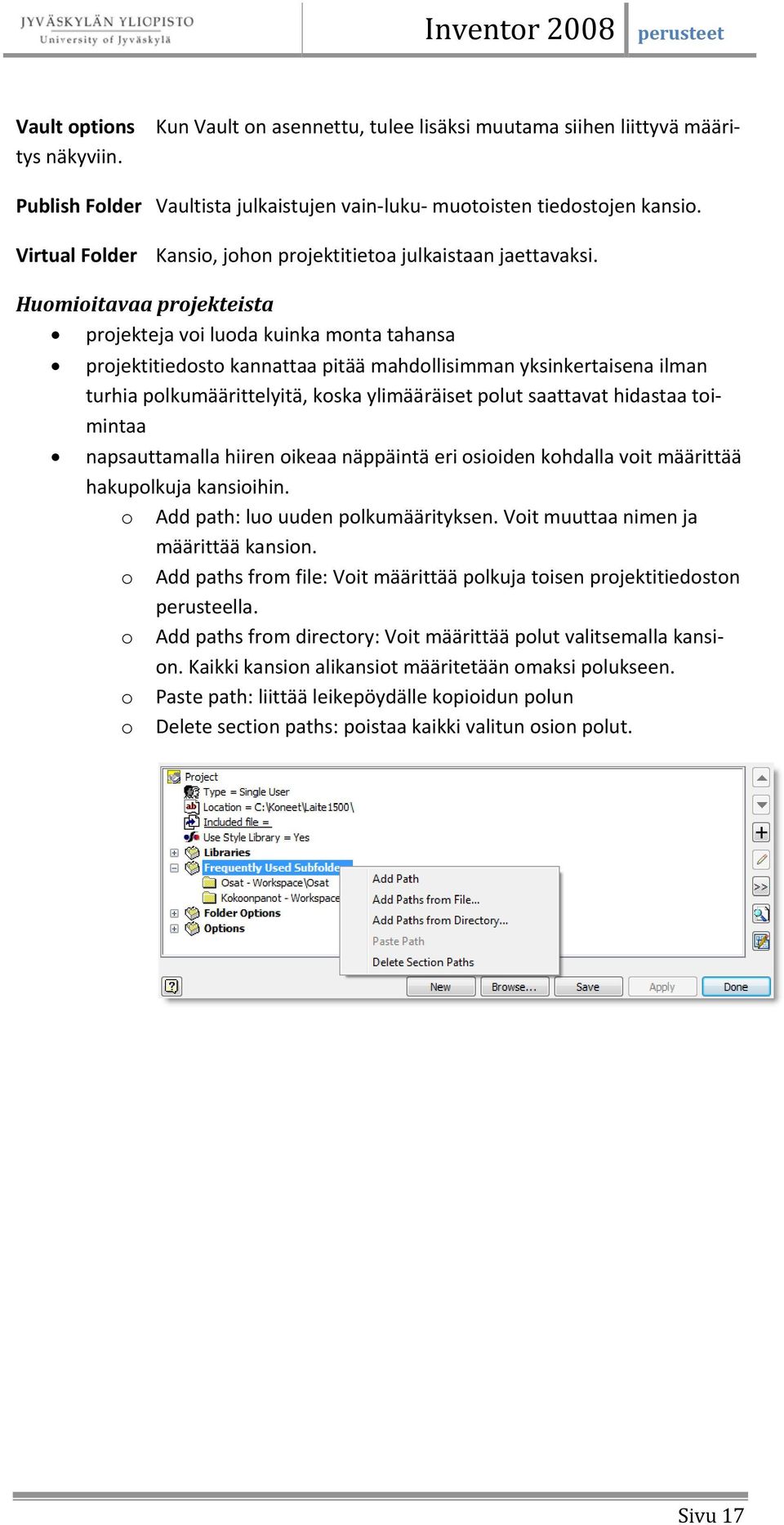

17 Kun Vault on asennettu, tulee lisäksi muutama siihen liittyvä määri Vault options tys näkyviin. Publish Folder Vaultista julkaistujen vain luku muotoisten tiedostojen kansio. Virtual Folder Kansio, johon projektitietoa julkaistaan jaettavaksi. Huomioitavaa projekteista projekteja voi luoda kuinka monta tahansa projektitiedosto kannattaa pitää mahdollisimman yksinkertaisena ilman turhia polkumäärittelyitä, koska ylimääräiset polut saattavat hidastaa toimintaa napsauttamalla hiiren oikeaa näppäintä eri osioiden kohdalla voit määrittää hakupolkuja kansioihin. o Add path: luo uuden polkumäärityksen. Voit muuttaa nimen ja määrittää kansion. o Add paths from file: Voit määrittää polkuja toisen projektitiedoston perusteella. o Add paths from directory: Voit määrittää polut valitsemalla kansion. Kaikki kansion alikansiot määritetään omaksi polukseen. o Paste path: liittää leikepöydälle kopioidun polun o Delete section paths: poistaa kaikki valitun osion polut. Sivu 17

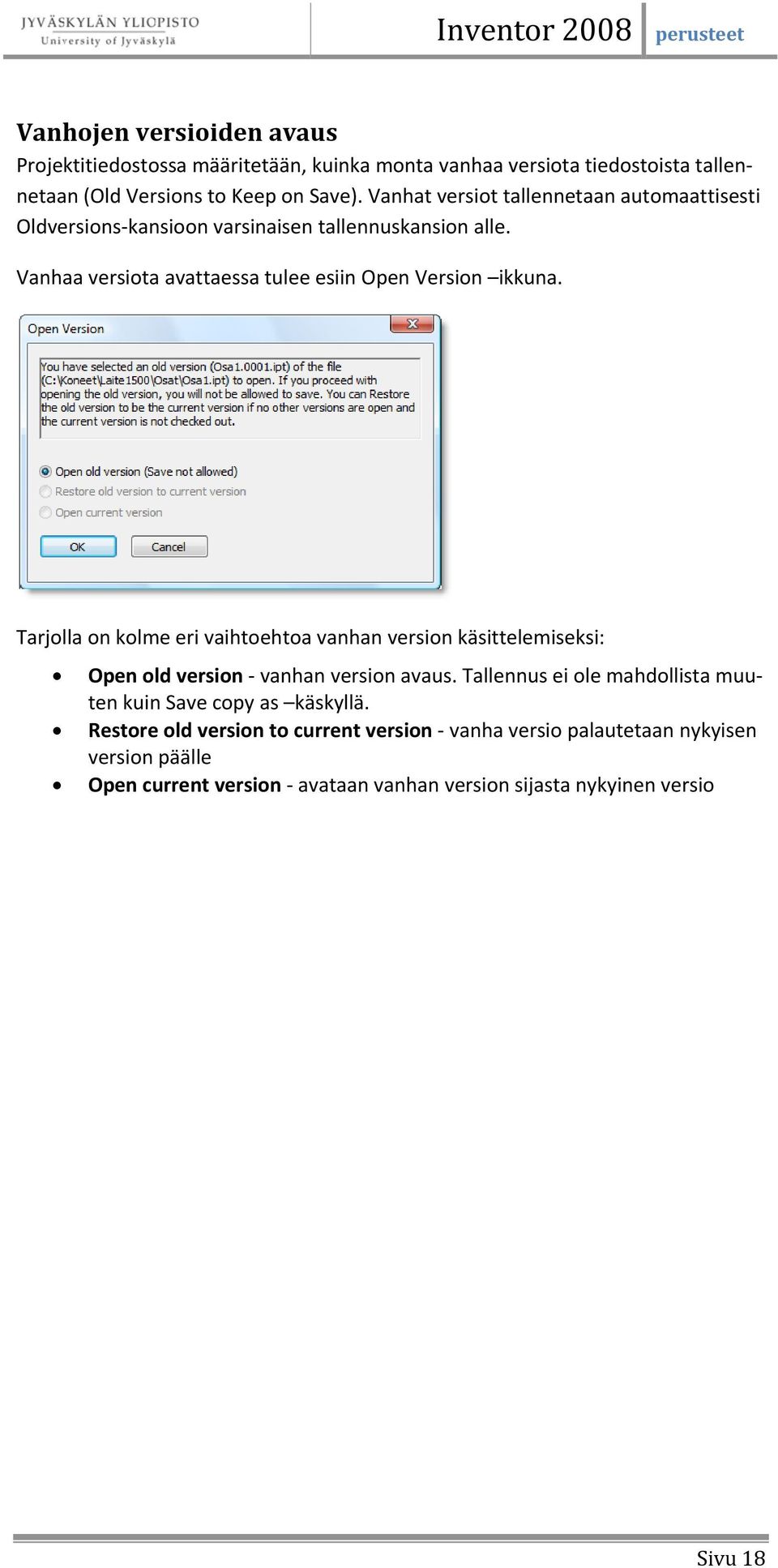

18 Vanhojen versioiden avaus Projektitiedostossa määritetään, kuinka monta vanhaa versiota tiedostoista tallennetaan (Old Versions to Keep on Save). Vanhat versiot tallennetaan automaattisesti Oldversions kansioon varsinaisen tallennuskansion alle. Vanhaa versiota avattaessa tulee esiin Open Version ikkuna. Tarjolla on kolme eri vaihtoehtoa vanhan version käsittelemiseksi: Open old version vanhan version avaus. Tallennus ei ole mahdollista muuten kuin Save copy as käskyllä. Restore old version to current version vanha versio palautetaan nykyisen version päälle Open current version avataan vanhan version sijasta nykyinen versio Sivu 18

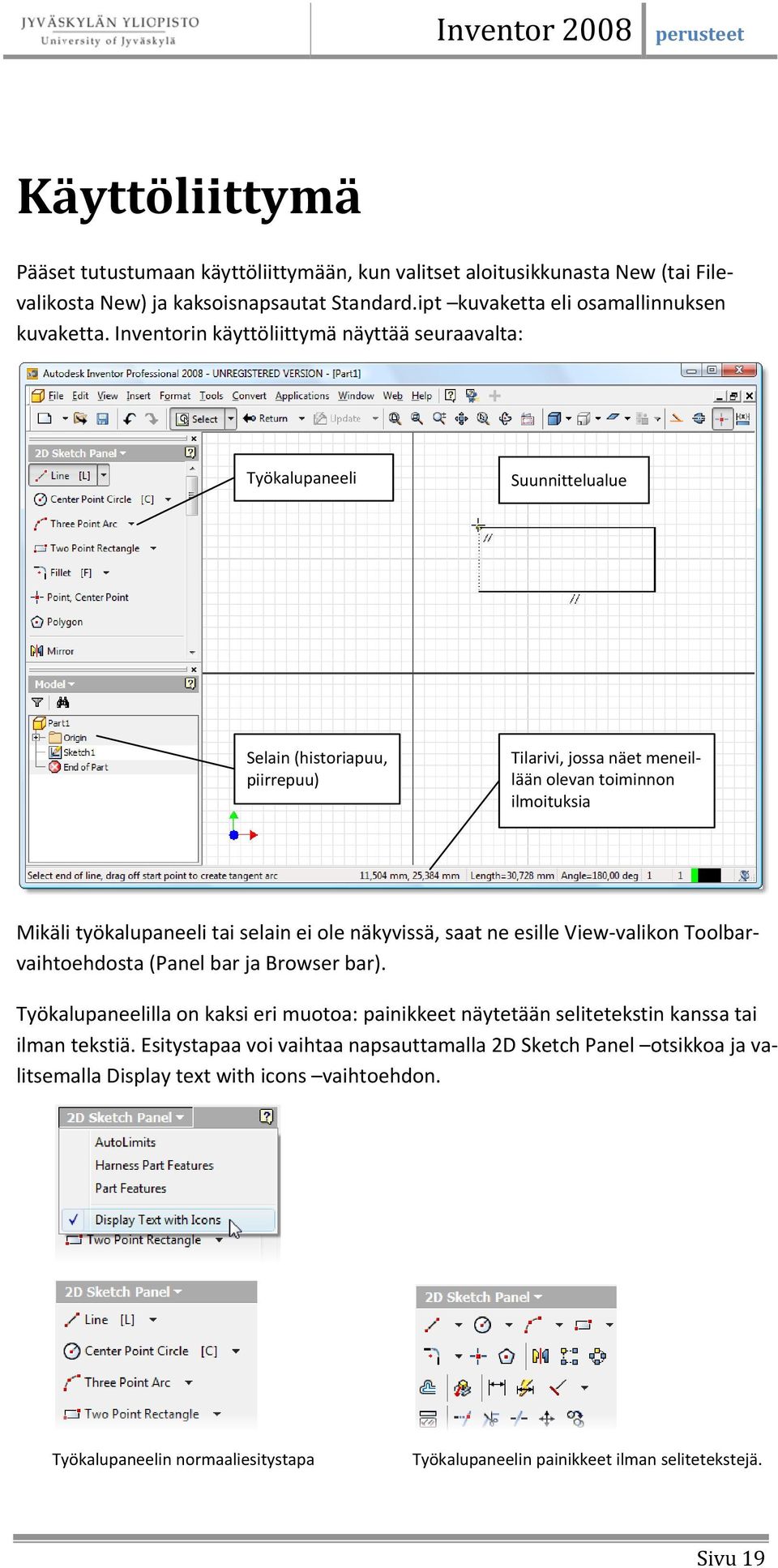

19 Käyttöliittymä Pääset tutustumaan käyttöliittymään, kun valitset aloitusikkunasta New (tai Filevalikosta New) ja kaksoisnapsautat Standard.ipt kuvaketta eli osamallinnuksen kuvaketta. Inventorin käyttöliittymä näyttää seuraavalta: Työkalupaneeli Suunnittelualue Selain (historiapuu, piirrepuu) Tilarivi, jossa näet meneillään olevan toiminnon ilmoituksia Mikäli työkalupaneeli tai selain ei ole näkyvissä, saat ne esille View valikon Toolbarvaihtoehdosta (Panel bar ja Browser bar). Työkalupaneelilla on kaksi eri muotoa: painikkeet näytetään selitetekstin kanssa tai ilman tekstiä. Esitystapaa voi vaihtaa napsauttamalla 2D Sketch Panel otsikkoa ja valitsemalla Display text with icons vaihtoehdon. Työkalupaneelin normaaliesitystapa Työkalupaneelin painikkeet ilman selitetekstejä. Sivu 19

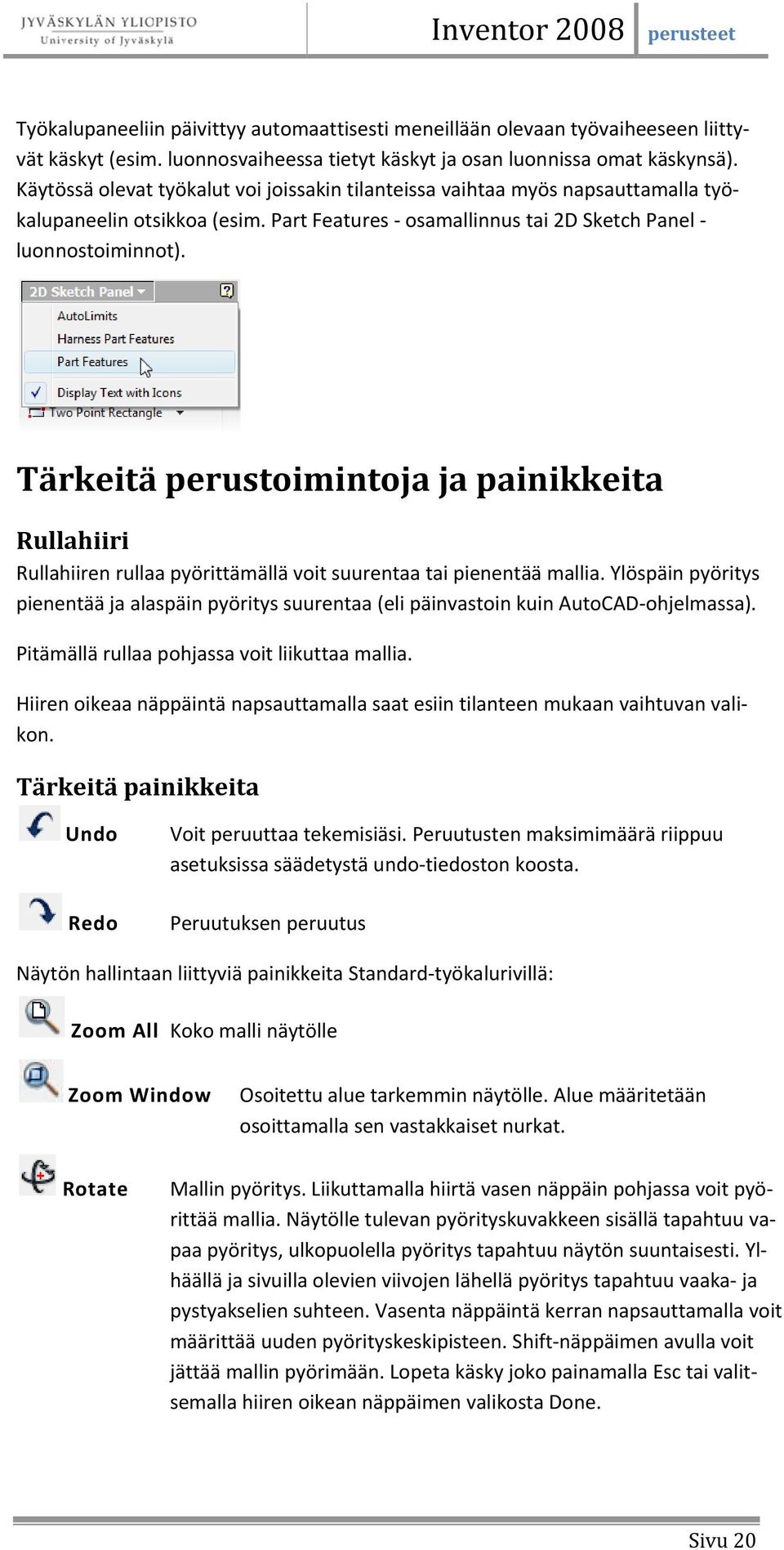

20 Työkalupaneeliin päivittyy automaattisesti meneillään olevaan työvaiheeseen liittyvät käskyt (esim. luonnosvaiheessa tietyt käskyt ja osan luonnissa omat käskynsä). Käytössä olevat työkalut voi joissakin tilanteissa vaihtaa myös napsauttamalla työkalupaneelin otsikkoa (esim. Part Features osamallinnus tai 2D Sketch Panel luonnostoiminnot). Tärkeitä perustoimintoja ja painikkeita Rullahiiri Rullahiiren rullaa pyörittämällä voit suurentaa tai pienentää mallia. Ylöspäin pyöritys pienentää ja alaspäin pyöritys suurentaa (eli päinvastoin kuin AutoCAD ohjelmassa). Pitämällä rullaa pohjassa voit liikuttaa mallia. Hiiren oikeaa näppäintä napsauttamalla saat esiin tilanteen mukaan vaihtuvan valikon. Tärkeitä painikkeita Undo Redo Voit peruuttaa tekemisiäsi. Peruutusten maksimimäärä riippuu asetuksissa säädetystä undo tiedoston koosta. Peruutuksen peruutus Näytön hallintaan liittyviä painikkeita Standard työkalurivillä: Zoom All Koko malli näytölle Zoom Window Osoitettu alue tarkemmin näytölle. Alue määritetään osoittamalla sen vastakkaiset nurkat. Rotate Mallin pyöritys. Liikuttamalla hiirtä vasen näppäin pohjassa voit pyörittää mallia. Näytölle tulevan pyörityskuvakkeen sisällä tapahtuu vapaa pyöritys, ulkopuolella pyöritys tapahtuu näytön suuntaisesti. Ylhäällä ja sivuilla olevien viivojen lähellä pyöritys tapahtuu vaaka ja pystyakselien suhteen. Vasenta näppäintä kerran napsauttamalla voit määrittää uuden pyörityskeskipisteen. Shift näppäimen avulla voit jättää mallin pyörimään. Lopeta käsky joko painamalla Esc tai valitsemalla hiiren oikean näppäimen valikosta Done. Sivu 20

21 Look At Katselusuunta asettuu kohtisuoraan valitsemaasi viivaa tai pintaa kohti. Muutamia pikanäppäimiä: F2 F3 Shift + F3 F4 F5 Shift + F5 F6 Page Up End Home Panorointi. Pidä F2 näppäin ja hiiren vasen näppäin pohjassa ja liikuta hiirtä. Zoomaus. Pidä F3 näppäin ja hiiren vasen näppäin pohjassa ja liikuta hiirtä. Zoom Window Pyöritys. Pidä F4 näppäin ja hiiren vasen näppäin pohjassa ja liikuta hiirtä. Edellinen zoomaus Seuraava zoomaus Isometrinen näkymä Look At eli zoomaus kohtisuoraan valittuun alkioon Valittu alkio zoomataan mahdollisimman suureksi Zoom All eli koko suunnitelma näkyviin Pikanäppäinkäskyjen lopettamiseksi ei tarvitse painaa Esc näppäintä. Työkalurivit Inventorin esillä olevat työkalurivit kattavat suurimman osan perustoiminnoista ja peruskäytössä on harvemmin tarvetta tuoda lisää työkalurivejä esiin. Tarvittaessa työkalurivejä voi tuoda esiin napsauttamalla hiiren oikeaa näppäintä jonkin painikkeen päällä. Samassa valikossa Customize tuo esiin ikkunan, jossa voi muokata työkalurivejä (vain kokeneille käyttäjille!). Sivu 21

22 Asetukset Yleiset asetukset Voit säätää yleisiä asetuksia valitsemalla Tools > Application Options. Seuraavassa on poimittu esiin muutamia huomionarvoisia asetuksia. General välilehti Mm. käyttäjän nimi ja peruutustiedoston maksimikoko. Käyttäjän nimi näkyy tiedoston ominaisuus kentässä, joten muuta se oikeaksi. Undo tiedoston kokoa ei tarvitse yleensä muuttaa muutoin kuin isompien kokoonpanojen kanssa työskenneltäessä. Show 3D Indicator säätää näytön vasemman alakulman xyz kuvakkeen näkyvyyttä. Kuvakkeen punainen nuoli kuvaa x akselia, vihreä y akselia ja sininen z akselia. Kun otat ruksin pois Show Help on start up ruudusta, Help toiminto ei tule käynnistyksen yhteydessä automaattisesti esiin. Start up action kohdasta voi säätää tuleeko käynnistyksen yhteydessä esiin Open vai New ikkuna vai aloitetaanko uusi dokumentti suoraan jonkin mallipohjan ja projektin perusteella. Sivu 22

23 File välilehti Mm. oletuskansio piirustuspohjille (Template). Colors välilehti Näytön väriasetukset. Pelkistetyn valkoisen taustan saat, kun valitset ensin Presentation ja sitten Background listalta vaihtoehdon 1 color. Värikkäämmän taustan saat valitsemalla Background listalta vaihtoehdon Background Image ja selaamalla File Name ruutuun esimerkiksi Wonderland.bmp taustakuvan. Sivu 23

24 Display välilehti Display quality: mallin pyörityksen aikainen tarkkuus. Valitse näytön ohjaimen tehon mukaan joko Smooth tai Medium. Oikean reunan Active kohdan Edges valinta: säätää varjostetun tilan reunakorostuksen päälle tai pois. Asetus on oletusarvoisesti päällä, suositus: pois päältä. Voit säätää zoomauskäskyn aikaisen hiiren liikutuksen ja hiiren rullan pyörityksen vaikutuksen zoomauksen suuntaan. Kun Reverse zoom direction on valittuna, rullan pyöritys vaikuttaa samoin kuin AutoCADissä. Sivu 24

25 Drawing välilehti Retrieve all model dimensions on view placement: noudetaanko mallin mitat piirustuskuvantoon automaattisesti (ei kannata yleensä pitää päällä). Noudetaanko mallin mitat piirustukseen Esitetäänkö vakio osat leikattuna Section standard parts: vakio osien leikkaus piirustuksessa. Vakio osia ei yleensä esitetä leikkauskuvannoissa leikattuna. Obey Browser Settings: noudatetaan piirustuksen selaimen asetuksia. Oletuksena selaimessa ei leikkausta. Never: Leikkauksen esityksen voi määrittää osakohtaisesti piirustuksessa itse. Always: Esitetään aina leikattuna. Default drawing file type: piirustuksen oletustyyppi, kun uusi piirustus aloitetaan Standard työkalupalkin kautta. Sivu 25

26 Sketch välilehti Edit dimensions when created: kysytäänkö mitan arvo mittaa luotaessa vai ei (kannattaa pitää päällä). Display alueelta säädetään työskentelyalueen apuruudukon (Grid lines ja Minor grid lines) ja koordinaattiakselien (Axes) näkyvyyttä. Snap to grid: kohdistin tarttuu apuruudukkoon. Mikäli muutat asetuksia, hyväksy (Apply) ja sulje valintaikkuna. Jotkut asetusmuutokset saattavat vaatia Inventorin sammuttamista ja käynnistämistä uudelleen. Dokumentin asetukset Dokumenttikohtaisia asetuksia voi säätää valitsemalla Tools > Document Settings. Units välilehti Mittayksiköt voi säätää Units välilehdestä. Oletusarvona millimetrit, kun työskentely aloitetaan millimetripohjaisella Template tiedostolla. Sivu 26

27 Sketch välilehti Apuruudukon arvot. Huom. Application Options ikkunan Sketch välilehdestä voi säätää Snap to Grid asetuksen päälle, jolloin kohdistin tarttuu tässä määriteltyihin Snap arvoihin. Modeling välilehti Kokoonpanotiedostossa voit säätää kokoonpanon törmäystarkastelun toimintaa. Kun valittuna on Contact Set Only, valitse kokoonpanossa tarkasteltavat osat ja tee oikean näppäimen kautta Contact Set. Kun valittuna on All Components, törmäystarkastelu on päällä koko ajan kaikille osille. Tarkista lisäksi, että Tools valikosta on valittuna Activate Contact Solver. Liikuta kokoonpanon osia tai ohjaa osien liikettä kokoonpanomääritteiden kautta. Sivu 27

28 Avusteet Avusteita voit tarkastella painamalla F1 näppäintä tai yläreunan Help Topics painikkeesta. Help valikon Tutorials kohdasta voit valita erilaisia harjoitustehtäviä. Visuaalisen opetusohjelman eli Visual Syllabus toiminnon avulla voit katsella animoituja ohjeita. Visual Syllabus painike tuo näytölle ikkunan, jonka vasemman reunan listalta voit valita opastuksen aiheen. Animoidut opasteet pyörivät oletuksena automaattisesti. Voit valita yksittäisen opastekohdan napsauttamalla opasteikkunan alareunasta numeroitua painiketta. Automaattimoodi lähtee uudestaan päälle napsauttamalla painiketta. Sivu 28

29 Työskentelyjärjestys Inventor työskentely alkaa luonnoksen piirtämisestä. Luonnoksen ei tarvitse olla tarkka, mutta jatkokäsittelyä auttaa huomattavasti, mikäli luonnos on mahdollisimman paljon jo oikean muotoinen. Luonnos mitoitetaan ja sille annetaan määritteitä, joiden avulla asetetaan esimerkiksi reikien keskipisteet samalle linjalle tai viivat samanpituisiksi. Luonnoksesta luodaan 3d osa tyypillisimmin pursottamalla. 3d osaan voi lisätä muotopiirteitä, kuten reikiä ja pyöristyksiä. Inventorin työvaiheet: 1. Piirrä luonnos Piirrä karkea 2d luonnos. 2. Anna luonnokselle määritteet Määritä luonnoksen osien suhteita toisiinsa ja koordinaatistoon nähden antamalla rajoitteita tai sääntöjä luonnoksen osille, jotta osien väliset suhteet pysyisivät kohdallaan lopputyöskentelyn ajan. 3. Mitoita luonnos Mitoita luonnoksen osien väliset etäisyydet ja muodot. Voit ohjata kappaleesi kokoa ja muotoa muuttamalla näitä mittoja. 4. Luo luonnoksesta 3d osa Luonnos muunnetaan kolmiulotteiseksi osaksi eli peruspiirteeksi. 5. Lisää piirteitä 3d osaan Lisää muotopiirteitä kuten reikiä ja pyöristyksiä. Muotopiirteiden luonnissa ei tarvita luonnosta. Muotopiirteet ovat geometrialtaan riippuvaisia 3d osasta. 6. Luo osapiirustus Luo piirustus 3d osastasi. Piirustuksessa voi olla useita 2d ja 3d kuvantoja ja detaljeja (.idw tiedosto). 7. Yhdistä osat kokoonpanoksi Yhdistä osat toisiinsa kokoonpanotoiminnoilla (.iam tiedosto). 8. Luo kokoonpanopiirustus Luo piirustus kokoonpanon osien perusteella. Piirustuksessa voi olla useita 2d ja 3d kuvantoja, detaljeja ja leikkauksia (.idw tiedosto). 9. Luo esityskuva Esitysnäkymässä voit esittää kokoonpanon yksittäiset osat halutun etäisyyden päässä toisistaan (räjäytyskuva) tai voit tehdä kokoonpanoanimaation (.ipn tiedosto). Sivu 29

30 Osamallinnuksen toimintakaavio Piirrä luonnos Lisää määritteet ja mitat Luo 3d osa Lisää piirteitä Luo osapiirustus Sivu 30

31 Pikakatsaus perustoimintoihin ja käyttöliittymään Seuraavan esimerkin avulla voit nopeasti perehtyä Inventorin perustoimintoihin ja käyttöliittymään. 1. Aloita uusi piirustus. Käytä pohjana Standard.ipt osamallinnuspohjaa (tai mahdollista yrityskohtaisesti räätälöityä pohjaa). 2. Piirrä yksinkertainen luonnos oheisen mallin mukaan. Käytä piirtämisessä Linepainiketta. Luonnoksen äärimittojen suuruusluokka noin 100 yksikköä. Voit käyttää rullahiiren rullaa piirustuksen suurentamiseen ja pienentämiseen. Tilarivi näyttää viivan piirron aikana viivan pituuden. 3. Seuraavaksi lisätään määritteet ja mitat. Napsauta työkalupaneelista Perpendicular painikkeen vieressä olevaa nuolta, jolloin määritepainikkeet tulevat esiin. Säädä luonnoksen viivat tarvittaessa vaaka ja pystysuoriksi Horizontal ja Vertical painikkeilla. 4. Lisää mitat General Dimension painikkeella. Napsauta ensin mitoitettavaa viivaa, napsauta sitten mittaviiva sopivaan kohtaan ja syötä haluamasi mittaluku. Sivu 31

32 5. Kun mittakäsky on käynnissä, voit muuttaa luonnoksessa jo olevia mittoja napsauttamalla mittalukua kerran. Mikäli mittakäsky ei ole käynnissä, mittaluvun voi muuttaa kaksoisnapsauttamalla. Mittakäsky lopetetaan Esc näppäimellä. 6. Mitat ohjaavat luonnoksen muotoa. Mikäli muoto meni mittaohjauksen seurauksena "solmuun" peruuta Undo toiminnolla. Voit myös hiirellä vetämällä siirtää viivoja lähemmäksi lopullista muotoa tai voit poista kaikki alkiot ja piirtää luonnoksen uudelleen suurin piirtein oikeilla mitoilla. Kaikkia mittoja ei tarvitse välttämättä tehdä vaan 3d osan voi luoda vaikka vain osa luonnoksesta olisi mitoitettu. 7. Huom Mittaluvun automaattisen kyselyn voit asettaa päälle valitsemalla Tools > Application Options ja Sketch välilehdestä Edit dimension when created. 3d osan luonti pursotus 1. Luonnosvaihe lopetetaan valitsemalla hiiren oikean näppäimen valikosta Finish Sketch (mikäli mitoitus on vielä päällä keskeytä se ensin valitsemalla oikean näppäimen valikosta Done tai painamalla Esc). Luonnosvaiheen voi lopettaa myös painamalla Return painiketta yläreunan työkaluriviltä. Sivu 32

33 2. Työkalupaneeliin vaihtuvat osamallinnuksen työkalut (Part Features). 3. Aseta katselusuunta isometriseksi painamalla F6 funktionäppäintä. 4. Käynnistä pursotus napsauttamalla Extrude painiketta. Extrude valintaikkuna tulee esiin ja Inventor korostaa piirtämäsi luonnoksen. Pursotuspaksuuden oletusarvo on 10 mm, voit halutessasi muuttaa arvon. Muut arvot ovat ensimmäiselle pursotukselle sopivat ja voit tehdä pursotuksen napsauttamalla Ok. Katselusuunnan säätäminen 1. Käynnistä Rotate käsky. Painikkeen löydät yläreunasta näytönkäsittelypainikkeiden joukosta. 2. Voit säätää katselusuunnan sopivaksi liikuttamalla hiirtä vasen näppäin pohjassa. Sivu 33

34 Luonnoksen mittojen muokkaus 1. Napsauta selaimessa Extrusion1 rivin edessä olevaa + merkkiä. Sketch1 tulee esiin. 2. Kaksoisnapsauta selaimesta Sketch1 vaihtoehtoa. Luonnos mittoineen tulee esiin. 3. Voit muokata olemassa olevia mittoja kaksoisnapsauttamalla mittalukua ja voit lisätä puuttuvia mittoja General Dimension painikkeella. 4. Lopeta luonnoksen muokkaus valitsemalla hiiren oikean näppäimen valikosta Finish Sketch tai paina yläreunan työkaluriviltä Return painiketta. Tekemäsi muutokset päivittyvät 3d osaan. Sivu 34

35 Luonnos Luonnosten piirtäminen Parametrisen 3d mallin luonti alkaa luonnoksen piirtämisellä. Luonnoksen voit piirtää viivoista, splinikäyristä, ympyröistä, ellipseistä, kaarista, suorakaiteista ja monikulmioista ja voit lisätä siihen pyöristyksiä tai viisteitä. Voit aloittaa karkeasta luonnoksesta ja päättää mitat myöhemmin. Luonnoksessa viivojen ei välttämättä tarvitse olla aivan vaaka tai pystysuoria eikä viivojen päiden tarvitse liittyä tarkasti toisiinsa. Voit keskittyä vain muodon hahmottamiseen, mittojen aika tulee myöhemmin. Vihjeitä luonnosten piirtämiseen Tässä muutamia käytännön vinkkejä luonnosten piirtämiseen: Piirrä luonnokset suurin piirtein oikean kokoisiksi. Kun lisäät mittoja, oikeaa suuruusluokkaa oleva luonnos ei mene aivan sekaisin mittaohjauksen myötä. Voit seurata luonnostelun yhteydessä viivan pituutta Inventorin alareunan tilariviltä. Voit zoomata työtilaa suuremmaksi tai pienemmäksi luonnoksen piirron aikana rullahiiren rullaa pyörittämällä. Voit käyttää luonnoksen piirtämisessä apuna grid verkkoa Tools > Application Options > Sketch > Snap to grid. Viivojen tarkkojen mittojen syöttämisessä voit käyttää apuna Inventor Precise Input työkalupalkkia. Sido luonnos origoon (0 pisteeseen). Esim. osan painopiste kerrotaan origosta lukien (huom. valitse ensin Project Geometry ja selaimesta Originvaihtoehdon alta Center Point). Pidä luonnokset riittävän yksinkertaisina, jotta niitä olisi helppo hallita. Pyöristyksiä ja viisteitä ei aina kannata tehdä luonnokseen, vaan suoraan 3Dosaan. Vinkkejä viivan piirtoon Viivan piirron voi käynnistää Line painikkeesta tai pikanäppäimellä L (pelkkä L näppäimen painallus). Sivu 35

36 Inventor näyttää erilaisia kohdistusapuja pienellä kuvakkeella kohdistimen vieressä. Vaakasuora viiva Kohtisuora edelliseen viivaan nähden Pisteviivalla näytetään automaattisesti linjauksia aiempien viivojen päistä. Viivan päästä voi jatkaa suoraan kaaren piirrolla, kun vetää kohdistinta vasen näppäin pohjassa edellisen viivan päästä. Viivan kohdistus toisen viivan päähän näytetään kohdistimen vihreällä värillä ja kuvakkeella. Viivan puolivälin tunnistaa kuvakkeesta. Kiinnittyminen johonkin kohtaan toiseen viivaan näytetään kohdistimen keltaisella värillä ja kuvakkeella. Viivan piirto päätetään painamalla Esc näppäintä tai valitsemalla hiiren oikean näppäimen valikosta Done. Luonnoksen alkioiden käsittelystä Luonnoksen alkiot korostuvat punaisella värillä, kun kohdistin viedään niiden päälle. Alkio valitaan joko napsauttamalla sitä hiiren vasemmalla näppäimellä tai vetämällä vasen näppäin pohjassa valintakehys alkioiden yli. Valitut alkiot korostuvat sinisellä värillä. Crtl näppäin pohjassa voi valita lisää alkioita tai poistaa aiemmin valittuja pois valintajoukosta. Kaikki valinnat voi peruuttaa napsauttamalla vasenta näppäintä Inventor näytön tyhjään kohtaan. Valittuna olevia alkioita voi liikuttaa vetämällä hiirellä jonkin valittuna olevan alkion päältä. Valitut alkiot voi poistaa näppäimistön Delete näppäimellä. Viivaa voi venyttää tarttumalla sen päästä kiinni. Ympyrää voi liikuttaa tarttumalla keskipisteestä ja kokoa voi muuttaa tarttumalla kehään. Sivu 36

37 Muuta luonnoksen piirrossa huomioitavaa Luonnoksen piirrossa huomioitavia asioita: Suljettuja luonnosgeometrioita voi olla useita. Geometriat voivat leikata toisiaan. Samaa luonnosta voidaan käyttää useampaan 3D toimenpiteeseen. Viivatyypin voi muuttaa normaalista apuviivaksi tai keskiviivaksi yläreunan työkalupalkin valintalistalta. Jo piirretyn viivan voi muuttaa valitsemalla ensin viivan ja napsauttamalla sen jälkeen viivatyypin painiketta. Piirtokäskyjen aikana voi hiiren oikean näppäimen valikosta valita kohdistustoimintoja (Midpoint, Center, Intersection). Luonnostila ja osamallinnustila Luonnostila on työskentelytila, jonka aikana voit piirtää luonnoksen viivoja. Luonnostaso on koordinaatistotaso, johon luonnoksen viivat sijoittuvat. Uudessa tiedostossa luonnostaso on oletusarvona xy tason mukainen ja luonnoksen piirtämisen voi aloittaa suoraan siihen. Selain näyttää, että luonnos Sketch1 on aktiivinen. Luonnos lopetetaan painamalla painiketta tai valitsemalla hiiren oikean näppäimen valikosta Finish Sketch. Kun luonnos on lopetettu, selain ei näytä mitään riviä korostettuna ja työkalupaneelissa näkyvät osamallinnuksen työkalut. Yleisimmin luonnostasoa muutetaan 3d osan luonnin myötä osoittamalla osan eri pintoja. Mikäli vahingossa poistut luonnostilasta ennen aikojaan, voit aktivoida luonnoksen kaksoisnapsauttamalla selaimesta sen nimeä. Sivu 37

38 Mikäli selaimeen tulee turhia luonnoksia, voit poistaa niitä napsauttamalla selaimessa luonnoksen nimen kohdalla hiiren oikeaa näppäintä ja valitsemalla Delete. Luonnostason sijoittelusta kerrotaan tarkemmin omassa otsikossaan osamallinnuksen yhteydessä. Määritteet Määrite (constrain, rajoite) määrittää luonnoksen osien suhteita toisiinsa ja koordinaatistoon nähden. Inventor luo luonnokseen määritteitä automaattisesti luonnoksen piirron yhteydessä, mutta niitä voi lisätä ja poistaa itse. Mitä huolellisemmin piirrät luonnoksen, sitä vähemmän sinun tarvitsee tehdä lisätyötä määritteiden luomiseksi. Määritteiden avulla voit myös vähentää luonnokseen tehtävien mittojen määrää. Voit esimerkiksi asettaa kahden kaaren säteen keskenään saman suuruiseksi tai kaksi viivaa saman pituisiksi määritteiden avulla. Voit jatkaa työskentelyä ja luoda 3d osan, vaikka luonnos ei olisikaan täysin määritetty ja mitoitettu. Luonnoksen viivat näkyvät tummansinisenä, kun luonnos on täysin määritetty ja mitoitettu. Määritteiden tarkastelu Esimerkki 1. Aloita uusi piirustus. Käytä pohjana Standard.ipt osamallinnuspohjaa. 2. Piirrä oheisen mallin mukainen luonnos. Vaakaosan pituus noin 100 yksikköä, samoin vinon osan pituus noin 100 yksikköä ja kulma noin 45 astetta. Voit tarkistaa luonnoksessa olevat määritteet valitsemalla luonnostilassa hiiren oikean näppäimen valikosta Show All Constraints tai painamalla F8 näppäintä. Sivu 38

39 Määritesymbolit saa pois näkyvistä valitsemalla hiiren oikean näppäimen valikosta Hide All Constraints tai painamalla F9. Määritetyökalut Voit lisätä määritteitä työkalupaneelin määritepainikkeiden avulla. Oletuksena päällimmäisenä näkyy Perpendicular työkalu. Viimeksi valittu määritetyökalu jää aktiiviseksi. Määritevaihtoehdot Perpendicular (kohtisuora) ohjaa kaksi viivaa kohtisuoraan toisiaan nähden. Parallel (saman suuntainen) ohjaa kaksi viivaa yhdensuuntaiseksi. Sivu 39

40 Tangent (tangentti) ohjaa viivan ja kaaren tangentiaaliseksi toisiinsa nähden. Smooth ohjaa viivan päästä jatkuvan splini käyrän jatkumaan pehmeästi. Coincident (piste viivaan) ohjaa esimerkiksi ympyrän keskipisteen tai viivan pään toisen viivan mukaiselle linjalle tai viivan päät kiinni toisiinsa. Concentric (saman keskeinen) ohjaa kaarten tai ympyröiden keskipisteet samaan pisteeseen. Colinear (samalla linjalla) ohjaa kaksi viivaa samalle linjalle. Equal asettaa kahden ympyrän tai kahden kaaren säteen samaksi tai kahden viivan pituuden samaksi. Horizontal (vaakasuora) ohjaa viivan vaakasuoraksi. Vertical (pystysuora) ohjaa viivan pystysuoraksi. Fix estää jonkin luonnoksen osan liikkumisen. Voit tarvittaessa lukita useita kohtia luonnoksestasi. Voit lukita esimerkiksi viivan pään tai koko viivan. Symmetric tekee alkioista symmetrisiä akselin suhteen. Luo vastaava kuvio akselin molemmin puolin. Valitse Symmetric, osoita ensin viiva toiselta puolen keskilinjaa, sitten toiselta puolen vastaavaa viivaa ja kolmanneksi keskilinjaa. Huomioitavaa määritteistä Sinun ei ole pakko tehdä täysin määritettyä luonnosta vaan voit luoda 3d osan ensin ja tarvittaessa täydentää mittoja ja määritteitä myöhemmin. Inventor estää sinua tekemästä päällekkäisiä määrityksiä. Mikäli yrität lisätä määrityksen joka on ristiriidassa jonkin toisen määrityksen kanssa, saat siitä varoituksen. Sivu 40

41 Määritteiden poistaminen Voit poistaa määritteen tuomalla ensin määritesymbolit näkyviin, valisemalla sitten poistettavan määritteen symbolin ja lopuksi valitsemalla hiiren oikean näppäimen valikosta Delete. Esimerkki Täydennä tarvittaessa aiemmin tehtyyn luonnokseen seuraavat määritteet (tee tämä ennen mittojen lisäämistä: 1. Viivat ja kaaret tangentiaalisia toisiinsa nähden (Tangent). 2. Viivat yhdensuuntaiset (Parallel). 3. Kaarien säde sama (Equal). 4. Alin viiva vaakasuora (Horizontal). 5. Vaakaviiva ja vinoviiva samanpituiset (equal). 6. Lukitus alanurkkaan (Fix). Voit tarkistaa määritteiden toimivuuden vetämällä luonnosta varovasti jonkin viivan kohdalta hiiren vasen näppäin pohjassa. Sivu 41

42 Mitoitus Kun määritteet on asetettu kohdalleen, lisätään parametriset mitat. Parametristen mittojen avulla ohjaat luonnoksen kokoa ja sijaintia. Kun syötät mitoituksen yhteydessä haluamasi mitan, luonnos muuttuu automaattisesti antamasi mitan mukaiseksi. Mitat voivat olla lukuarvoja, yhtälöitä, suhdelukuja toisiin mittoihin tai taulukkomuuttujia. Voit lisätä luonnokseen mittoja seuraavasti: 1. Napsauta työkalupaneelin General Dimension painiketta (voit käynnistää mitoituksen myös pikanäppäimellä D). 2. Valitse mitoitettava alkio. 3. Osoita mittaviiva haluamaasi kohtaan. 4. Syötä mittaluku Edit Dimension ikkunassa ja napsauta hyväksymispainiketta tai paina Enter. 5. Huom Mittaluvun automaattisen kyselyn voit asettaa päälle valitsemalla Tools > Application Options ja Sketch välilehdestä Edit dimension when created. Sivu 42

43 Mitan osoitusvaihtoehtoja Voit sijoittaa mitan seuraavasti: osoittamalla viivaa saat mitoitettua viivan pituuden. Mikäli osoitat vinoa viivaa, voit valita hiiren oikean näppäimen valikosta mitan suunnan. osoita ensin yhtä viivaa, sitten toista, saat mitoitettua viivojen välin osoittamalla kaarta tai ympyrää saat mitoitettua säteen tai halkaisijan. Hiiren oikean näppäimen valikosta voit valita säde tai halkaisijamitan. osoittamalla ensin yhtä ympyrää, sitten toista saat mitoitettua ympyröiden keskipisteiden välisen etäisyyden saat mitoitettua kulman osoittamalla kahta kulman määrittävää viivaa. Voit mitoitaa kulman myös osoittamalla kolmea pistettä, esim. viivan päätä tai ympyrän keskipistettä. Huom Vinoa kappaleen osaa mitoitettaessa voi hiiren oikean näppäimen kautta valita mitan suunnan. Mittojen muokkaus Voit muokata mittoja kaksoisnapsauttamalla mitta alkiota. Esiin tulee sama mittaikkuna kuin mittoja luotaessa. 1. Kaksoisnapsauta kulmamittaa. 2. Syötä kulmalle uusi arvo ja napsauta Ok. Luonnos muuttuu mitan ohjaamana. Sivu 43

44 Mitat ja muuttujat Inventor käyttää sisäisesti muuttujia mittojen hallinnoimiseen. Voit hyödyntää muuttujia, kun luot tai muokkaat mittoja. Mitat numeroidaan luontijärjestyksessä. Ensimmäisen mitan muuttuja on d0. Kun teet toisen mitan, voit viitata ensimmäiseen mittaan kirjoittamalla mittaluvun tilalle Edit Dimension ikkunassa esimerkiksi d0/2. Mittalukujen näyttö Mittaluvut voidaan esittää joko muuttujana, mittalukuna tai molempien yhdistelmänä. Voit säätää mittaluvun näyttöä hiiren oikean näppäimen valikosta. Näytä mittaluvut (Value): Näytä muuttujat (Name): Näytä yhtälöt eli muuttujat ja mittaluvut (Expression): Sivu 44

45 Mittamuuttujien hyödyntäminen Kun luot uuden mitan, voit viitata aiempaan mittaan kirjoittamalla mittaluvun tilalle Edit Dimension ikkunassa esimerkiksi d0/2. Jos et tiedä muuttujia, voit napsauttaa hiirellä Edit Dimension ikkunan esillä ollessa sellaista mittaa, johon nähden haluat uuden mitan luoda ja täydentää tarvittavat laskutoimitukset. Kun olet syöttänyt laskentakaavoja mittalukuihin, näet ne piirustuksessa valitsemalla mittalukujen näyttömuodoksi hiiren oikean näppäimen valikon Dimension Display kohdasta Expression vaihtoehdon. Voit hyödyntää muuttujia muuallakin kuin mitoituksessa. Periaatteessa kaikissa tilanteissa, joissa Inventor kysyy sinulta lukua, voit käyttää muuttujaa tai laskentakaavaa. Esimerkiksi kun luot 3d osan pursottamalla, voit antaa pursotuspaksuudeksi luvun sijasta muuttujan nimen tai laskentakaavan. Sivu 45

46 Apuviivojen käyttö mitoituksen apuna Apuviivoja käytetään luonnoksen piirron apuna. Voit piirtää luonnokseen parametrisia apuviivoja. Apuviivat eivät näy 3d osassa. Apuviivat luodaan määrittämällä viivatyyliksi Construction (huom. normaalin luonnosviivan saat, kun mikään viivapainike ei ole pohjassa). Esimerkki 1 apuviiva Portaikon korkeutta ohjataan apuviivan avulla. Piirrä ensin apuviiva. Kiinnitä portaikon viivat apuviivaan. Anna portaille sama pituus Equal määritteella. Esimerkki 2 apuviiva Apuviivaympyrä mitoitetaan ja sen mitta ohjaa samalla monikulmion kokoa (esim. avainväli). Piirrä ensin apuympyrä, sen jälkeen monikulmio Polygon käskyllä, valitse Polygon valintaikkunasta Circumscribed ja sivujen määräksi 6. Sivu 46

47 3d osan luominen, muokkaaminen ja tarkastelu Piirteet Kun luonnos on määritetty ja mitoitettu, voit luoda siitä 3d osan. 3d toiminnon tulosta kutsutaan piirteeksi (feature). Piirteiden avulla luot osasi varsinaisen muodon. Piirteet ovat parametrisia, joten niiden mittoja voit muokata jälkeenpäin. Ensimmäistä piirrettä kutsutaan peruspiirteeksi. Kun lisäät uusia piirteitä, ne voi yhdistää peruspiirteeseen tai toisiinsa. Piirteitä luodaan joko profiloidun luonnoksen perusteella tai suoraan 3d osaan ilman luonnosta. Peruspiirteet (sketched features) luodaan profiloidun luonnoksen perusteella. Peruspiirteitä ovat mm.: pursotus (extrude) pyöräytys (revolve) pyyhkäisy (sweep) pursotus useamman profiilin kautta (loft) kahden pinnan väliin tuleva seinämä tai tukirakenne (rib) Muotopiirteet (placed features) luodaan suoraan 3d osaan. Muotopiirteitä ovat mm.: reikä (hole) kuori (shell) kierre (thread) pyöristys (fillet) viiste (chamfer) päästökulma (face draft) Sivu 47

48 Osamallinnustilaan siirtyminen Kun luonnos on valmis, luonnosvaihe lopetetaan valitsemalla hiiren oikean näppäimen valikosta Finish Sketch. Luonnosvaiheen voi lopettaa myös työkalurivin Return painikkeella. Kun luonnos on lopetettu, työkalupaneelissa näkyvät osamallinnuksen työkalut. Katselusuunta Yleisin tapa luoda 3d osa on pursotus. Näet pursotuksen suunnan paremmin kun katselet luonnosta vinosta katselusuunnasta, joten ennen pursotusta kannattaa muuttaa katselusuuntaa. Voit muuttaa katselusuunnan nopeasti pikanäppäimellä F6 tai valitsemalla hiiren oikean näppäimen valikosta Isometric View. Sivu 48

49 Pursotus Extrude Voit kokeilla pursotusta seuraavasti: 1. Piirrä yksinkertainen luonnos (esim. suorakaide) ja mitoita se. Voit käyttää myös aiemmissa esimerkeissä tehtyä luonnosta. 2. Lopeta luonnos valitsemalla hiiren oikean näppäimen valikosta Finish Sketch tai yläreunan työkaluriviltä Return. 3. Muuta katselusuunta Isometric View toiminnolla (F6 pikanäppäin). 4. Käynnistä pursotustoiminto työkalupaneelin Extrude painikkeella tai pikanäppäimellä E. 5. Esiin tulee Extrude valintaikkuna. Profiilin/profiilien valinta (poisto: Shift+osoitus) Voit määrittää pursotuksen paksuuden myös hahmoviivasta vetämällä. Lisäasetuksia, mm. päästökulma Pursotuksen suunta 6. Siirrä valintaikkunaa sivuun siten, että näet pursotettavan luonnoksen. 7. Samalla näet profiilissa pursotukseen suuntaa osoittavan hahmoviivan. 8. Syötä sopiva pursotuksen arvo. Hahmoviiva muuttuu vastaavasti. 9. Pursotuksen suunnan voit määrätä valintaikkunan oikean alareunan painikkeista ylös, alas tai keskilinjalta molempiin suuntiin. 10. Tee pursotus napsauttamalla Ok. Ensimmäinen osa on luotu. Vihje Voit käyttää mitoituksen muuttujia hyväksesi pursotuksen arvoa määritettäessä. Voit syöttää Distance ruutuun esimerkiksi d0/2, jolloin pursotuksen arvo on aina puolet luonnoksen mitan d0 arvosta. Mitan d0 arvon muuttaminen vaikuttaa automaattisesti myös pursotukseen. Mikäli luonnoksessa on vain yksi pursotettava alue, se tulee pursotuksen perustaksi automaattisesti ja korostuu sinisellä värillä. Mikäli luonnoksessa on useita pursotettavia alueita, sinun on osoitettava, mikä tai mitkä alueet tulevat mukaan pursotukseen. Sivu 49

50 Piirteiden muokkaaminen Voit muokata pursotetun piirteen arvoja ja pursotuksen perustana olleen profiloidun luonnoksen mittoja selaimen avulla seuraavasti: 1. Napsauta selaimessa pursotuksen Extrusion1 kohdalla hiiren oikeaa näppäintä ja valitse Edit Feature. 2. Esiin tulee sama ikkuna kuin pursotusta luotaessa. Voit muuttaa pursotuksen arvoja. Luonnoksen mittojen muokkaaminen onnistuu seuraavasti: 1. Napsauta selaimessa pursotuksen edessä olevaa + merkkiä, jolloin pursotuksen perustana olleen luonnoksen nimi tulee esiin. 2. Napsauta selaimessa luonnoksen kohdalla hiiren oikeaa näppäintä ja valitse Edit Sketch. 3. Luonnos mittoineen tulee esiin. 4. Kaksoisnapsauttamalla mittoja voit syöttää niille uudet arvot ja voit tarvittaessa muutenkin muokata luonnosta. 5. Lopeta luonnoksen muokkaus valitsemalla hiiren oikean näppäimen valikosta Finish Sketch tai painamalla Return painiketta työkaluriviltä. Sivu 50

51 3d osan tarkastelu Kun olet luonut 3d osan, voit tarkastella sitä eri katselusuunnista ja säätää sen näkymäasetuksia (perspektiivi, varjo). Isometrinen katselusuunta Hiiren oikean näppäimen valikosta Isometric View tai pikanäppäin F6. Näytönhallintapainikkeet Zoom All (Home) Zoom Window (Z) Zoom (F3) Pan (F2) Zoom Selected (End) Rotate (F4) Look At (Page Up) Muita zoomaus toimintoja F5 palauttaa edellisen zoomauksen. Shift F5 seuraavan. Rullahiiren rullaa pyörittämällä voi zoomata ja rulla pohjassa panoroida. Kun painat Rotate käskyn aikana välilyöntiä, saat näkyviin Common View näkymän, josta voit valita vihreitä nuolia napsauttamalla isometrisiä ja kohtisuoria katselusuuntia. Uudelleen välilyöntiä painamalla palaat vapaaseen pyöritykseen. Voit määrittää isometrisen katselusuunnan haluamaksesi valitsemalla Common View toiminnon aikana hiiren oikean näppäimen valikosta Redefine Isometric. Sivu 51

52 Näyttötilat Voit tarkastella 3d osaa kolmessa eri näyttötilassa: varjostettu (Shaded display), varjostettu piiloviivojen kera (Hidden edge display) ja rautalanka (Wireframe). Voit vaihtaa näyttötilaa vakiotyökalurivin näyttötilapainikkeilla. Perspektiivi Voit tarkastella piirustusta perspektiivimuodossa vakiotyökalurivin Perspective Camera painikkeella. Varjo Voit säätää 3D mallille varjon vakiotyökalurivin Ground Shadow tai X Ray Ground Shadow painikkeilla. Väri Voit muuttaa osan värin vakiotyökalurivin värilistalta. Oletusarvo As Material tarkoittaa, että osan väri määräytyy osan ominaisuuksissa annetun materiaalin mukaan (File > iproperties > Physical > Material). Voit muuttaa yksittäisen pinnan värin napsauttamalla pinnan päällä hiiren oikeaa näppäintä ja valitsemalla Properties. Sivu 52
