2.1 Yksinkertaisen geometrian luonti

Koko: px

Aloita esitys sivulta:

Download "2.1 Yksinkertaisen geometrian luonti"

Liisa Ahola
8 vuotta sitten
Katselukertoja:

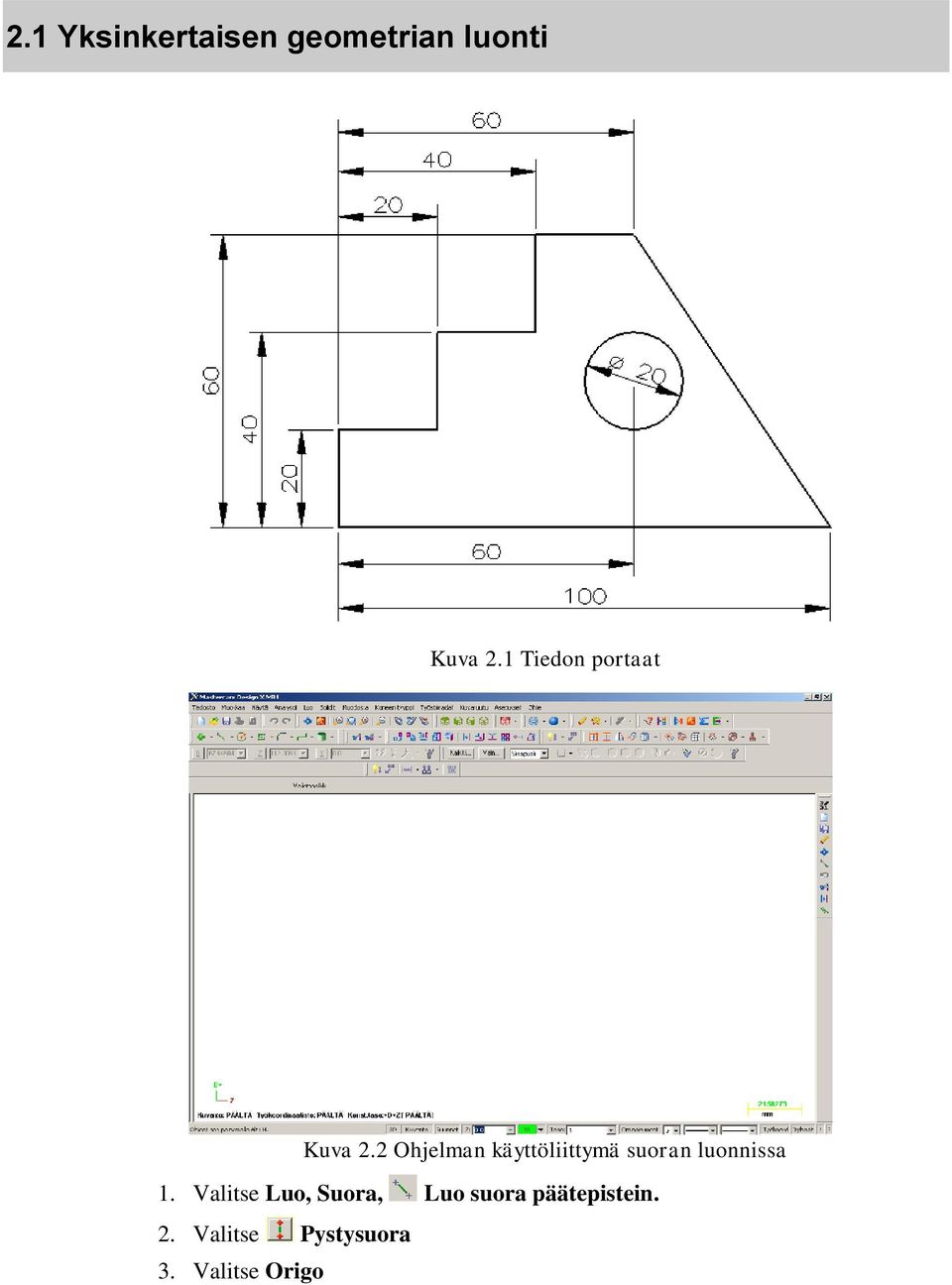

1 2.1 Yksinkertaisen geometrian luonti Kuva 2.1 Tiedon portaat Kuva 2.2 Ohjelman käyttöliittymä suoran luonnissa 1. Valitse Luo, Suora, Luo suora päätepistein. 2. Valitse Pystysuora 3. Valitse Origo

Origon voi valita Autocursor-valikosta kuvan 2.3 osoittamalla tavalla. Origon voi määritellä myös valitsemalla F9-painike, jolloin kuvaruudulle ilmestyy hiusristikko.

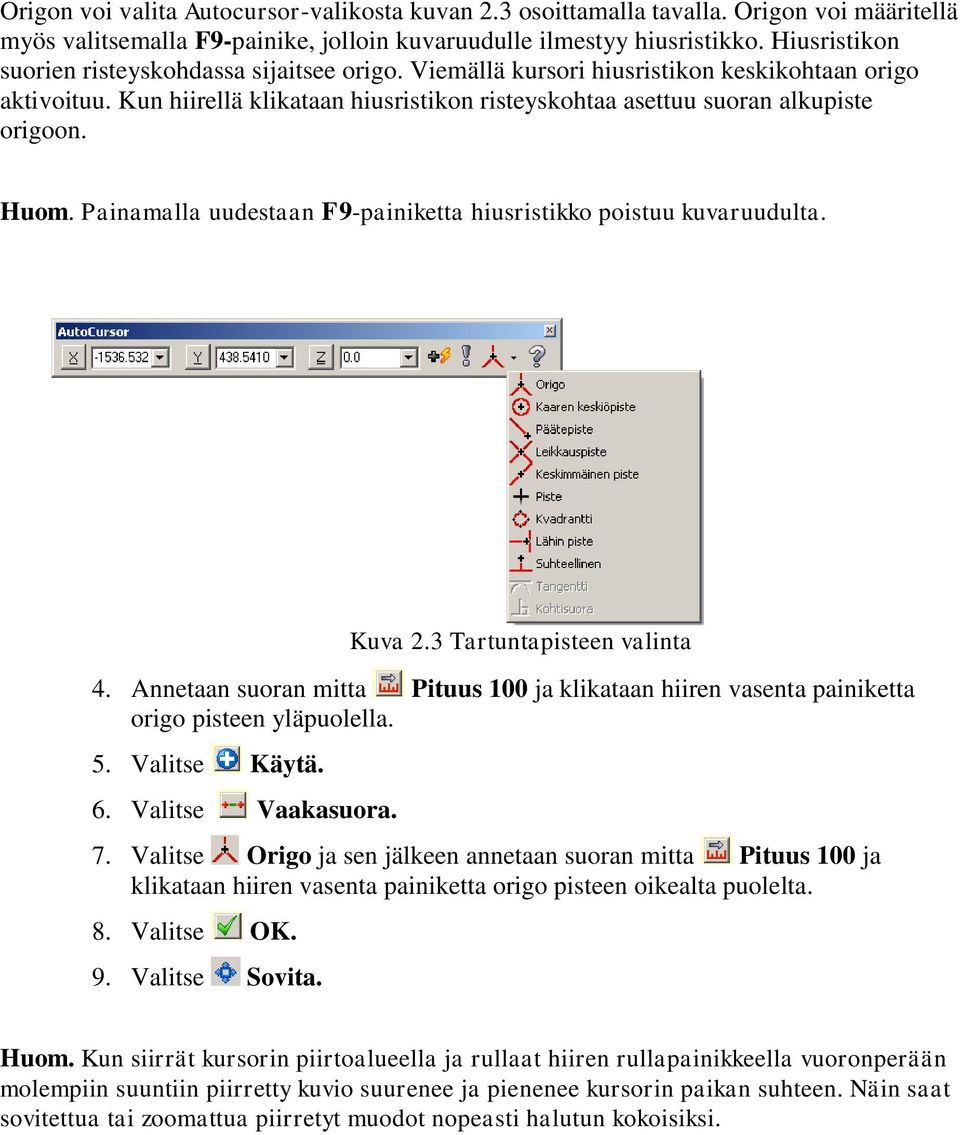

2 Origon voi valita Autocursor-valikosta kuvan 2.3 osoittamalla tavalla. Origon voi määritellä myös valitsemalla F9-painike, jolloin kuvaruudulle ilmestyy hiusristikko. Hiusristikon suorien risteyskohdassa sijaitsee origo. Viemällä kursori hiusristikon keskikohtaan origo aktivoituu. Kun hiirellä klikataan hiusristikon risteyskohtaa asettuu suoran alkupiste origoon. Huom. Painamalla uudestaan F9-painiketta hiusristikko poistuu kuvaruudulta. Kuva 2.3 Tartuntapisteen valinta 4. Annetaan suoran mitta Pituus 100 ja klikataan hiiren vasenta painiketta origo pisteen yläpuolella. 5. Valitse Käytä. 6. Valitse Vaakasuora. 7. Valitse Origo ja sen jälkeen annetaan suoran mitta Pituus 100 ja klikataan hiiren vasenta painiketta origo pisteen oikealta puolelta. 8. Valitse OK. 9. Valitse Sovita. Huom. Kun siirrät kursorin piirtoalueella ja rullaat hiiren rullapainikkeella vuoronperään molempiin suuntiin piirretty kuvio suurenee ja pienenee kursorin paikan suhteen. Näin saat sovitettua tai zoomattua piirretyt muodot nopeasti halutun kokoisiksi.

Huom. Painamalla uudestaan F9-painiketta hiusristikko poistuu kuvaruudulta. Kuva 2.3 Tartuntapisteen valinta 4.

3 10. Valitse Muodosta, Offset. Kuva 2.4 Pysty- ja vaakasuora viiva 11. Valitse Kopioi, lkm 3, Siirtoetäisyys 20. Kuva 2.5 Offset- ikkuna 12. Kopioi ensin vaakasuora klikkaamalla hiirellä sitä ja osoittamalla hiirellä viivan yläpuolelle. 13. Valitse Käytä. 14. Kopioi seuraavaksi pystysuora klikkaamalla hiirellä sitä ja osoittamalla hiirellä sen oikealle puolelle. 15. Valitse OK.

Kopioi ensin vaakasuora klikkaamalla hiirellä sitä ja osoittamalla hiirellä viivan yläpuolelle.

4 Kuva 2.6 Kopioidut pysty- ja vaakaviivat Seuraavaksi siivotaan apugeometriaa suora tasaamalla. 16. Valitse Muokkaa, Tasaa/paloittele, tasaa 2 alkio. 17. Ylimääräiset viivat tasataan pois klikkaamalla hiirellä. Viivasta klikataan sitä puolta, joka halutaan säilyttää. 18. Valitse OK.. Kuva 2.7 Tasatut suorat 19. Valitse Luo, Suora, Luo suora yhdensuuntainen. 20. Klikataan hiirellä oikean puoleista pystyviivaa. 21. Siirretään kursori viivan oikealle puolelle ja klikataan hiiren vasenta painiketta. 22. Annetaan Etäisyys 40 ja valitse OK. Seuraavaksi luodaan alkuperäisen oikeanpuoleisen sivun ylimmän päätepisteen ja nyt luodun suoran alimman päätepisteen välille suora. 23. Valitse Luo, Suora, Luo suora päätepisteet. 24. Klikkaa alkuperäisen pystyviiva yläpäätä ja nyt kopioidun viivan alapäätä ja valitse OK. Huom. Kursoria kohdistettaessa pisteen kohdistuksessa tulee aktivoitua päätepiste (mikäli AutoCursor on käytössä).

Valitse Luo, Suora, Luo suora yhdensuuntainen. 20. Klikataan hiirellä oikean puoleista pystyviivaa. 21. Siirretään kursori viivan oikealle puolelle ja klikataan hiiren vasenta painiketta. 22.

5 Kuva 2.8 Vinon viivan piirto pystyviivojen avulla Seuraavaksi jatketaan alareunaa uuteen pystyviivaan saakka tasaamalla. 25. Valitse Muokkaa, Tasaa/paloittele, 1 alkio. 26. Klikkaa hiirellä alaviivaa ja uutta pystyviivaa ja valitse OK. Nyt luodaan ympyrä alkuperäisen oikean reunan keskelle. 27. Valitse Luo, Kaari, Luo ympyrä keskiöpiste. 28. Valitse hiirellä keskimmäinen piste ja klikkaa hiiren vasenta painiketta. 29. Valitse halkaisija 22 ja valitaan kaksi kertaa OK. Kuva 2.9 Ympyrän piirto pystyviivan keskipisteeseen Seuraavaksi siivotaan geometriaa poistamalla ylimääräistä apugeometriaa. 30. Valitse Muokkaa, Poista, Poista alkioita. 31. Valitaan pitkät pystyviivat ja paina [Enter] tai valitse Lopeta valinta.

Valitse hiirellä keskimmäinen piste ja klikkaa hiiren vasenta painiketta. 29. Valitse halkaisija 22 ja valitaan kaksi kertaa OK. Kuva 2.

6 Kuva D kuva, raput ja luiska Seuraavaksi muodostetaan 2D-geometriasta kolmiulotteisen näköinen, mutta edelleen todellisuudessa 2D-geometria. 32. Valitse Luo, Suora, Luo suora päätepistein. 33. Valitse Pituus 15, Kulma 150. Huom. Kun pituus ja kulma mitat ovat punaisella pohjalla on mitat lukittu. Annettaessa viivalle uusi aloituspiste viivan pituus ja kulma ovat valmiina valinta ruuduissa. 34. Klikkaa hiirellä alimmaisen vaakaviivan vasenta päätä. 35. Jatka vastaavasti osoittamalla kunkin pystyviivan päitä ja lopuksi oikeaa yläkulmaa. 36. Valitse OK. Seuraavaksi luodaan suorat uusien 150 asteen kulmassa olevien suorien päätepisteiden väliin. 37. Valitse Luo, Suora, Luo suora päätepistein. 38. Valitse Murtoviiva. 39. Osoita uusien vinoviivojen vasemmanpuolisia päitä. Huom. Kursoria kohdistettaessa pisteen kohdistuksessa tulee aktivoitua päätepiste (mikäli AutoCursor on käytössä). Kuva2.11 Tiedon portaat Huom. Mikäli tätä kuvaa kierretään, havaitaan sen olevan edelleen 2D-geometriaa.

34. Klikkaa hiirellä alimmaisen vaakaviivan vasenta päätä. 35. Jatka vastaavasti osoittamalla kunkin pystyviivan päitä ja lopuksi oikeaa yläkulmaa. 36. Valitse OK.

7 Yksikköympyrä Piirrettäessä viivoja napakoordinaatiston avulla asteet menevät kuvan 2.11 mukaisesti: Kello 3=0º, kello = 90º, kello 9.00 = 180º ja kello 6.00 = 270º tai -90º. Kuva 2.12 Yksikköympyrä
