1 Käyttöohje laitteiston käyttäjälle VIESMANN Lämmityslaitteisto ja asunnon ilmanvaihtojärjestelmä yhdistettynä lämpöpumpun ohjauskeskukseen Vitotronic 200, tyyppi WO1C VITOTRONIC 200 8/2012 Säilytä ohjeet!

2 Turvaohjeet Turvallisuus Näitä turvaohjeita on tarkoin noudatettava, jotta loukkaantumisilta ja aineellisilta vahingoilta vältytään. Turvaohjeiden selitykset Vaara Tämä merkki varoittaa henkilöitä koskevasta vaarasta.! Huomio Tämä merkki varoittaa esine- ja ympäristövahingoista. Sanalla merkityissä kohdissa on lisätietoja. Kohderyhmä Tämä käyttöohje on tarkoitettu laitteiston käyttäjille. Tätä laitetta ei ole tarkoitettu käyttäjille (lapset mukaanluettuina), joiden liikuntakyky, aistit tai henkiset kyvyt ovat rajoittuneita tai joilla ei ole vaadittavaa kokemusta/osaamista, paitsi jos heitä on laitteen käytössä opastamassa ja valvomassa heidän turvallisuudestaan vastaava henkilö. Huomio! Lapset eivät saa käyttää laitetta ilman valvontaa. Varmista, etteivät lapset leiki laitteella. Vaara Epäasianmukaisesti laitteistossa suoritetut työt voivat johtaa hengenvaarallisiin onnettomuuksiin. Sähkötyöt saa suorittaa vain sähköasentaja. Sijoitusta koskevat vaatimukset! Huomio Ympäristöolosuhteet, jotka eivät ole sallittuja, voivat aiheuttaa laitteistossa vahinkoa ja alentaa käyttöturvallisuutta. Sisälle sijoitettu laite: Ympäristön lämpötilat: Vitocal 200-A: Ympäristön lämpötilan on oltava yli 5 ºC ja alle 30 ºC. Kaikki muut Vitocal-laitteet: Ympäristön lämpötilan on oltava yli 0 ºC ja alle 35 ºC. Vältä halogeenihiilivetyjen (joita on esim. maaleissa, liuotin- ja puhdistusaineissa) kerääntymistä ilmaan. Jatkuvasti korkeana pysyvää ilmankosteutta (esim. jatkuvan pyykinkuivauksen johdosta) on vältettävä. Ulos sijoitettu laite: Laitetta saa käyttää vain ympäristössä, jossa lämpötila on yli 20 ºC ja alle 35 ºC. Lisälaitteet, varaosat ja kuluvat osat Huomio! Laiteosat, joita ei ole tarkastettu yhdessä laitteiston kanssa, voivat aiheuttaa laitteistolle vahinkoa tai haitata sen toimintaa. Asennus ja vaihtaminen on aina annettava huoltoliikkeen tehtäväksi. Toiminta tulipalon sattuessa Vaara Tulipalon sattuessa on palovammojen vaara. Kytke laitteisto pois päältä. Käytä tarkastettua ABC-paloluokkien sammutinta. 2

3 Sisällysluettelo Sisällysluettelo Ennen käyttöönottoa Ensimmäinen käyttöönotto... 6 Ammattikäsitteet... 6 Laitteisto on esisäädetty... 6 Vihjeitä energiansäästöön... 7 Mukavuutta lisääviä vihjeitä Käyttö Ohjauskeskuksen avaus... 9 Käyttöyksikkö... 9 Käyttöohjeet Symbolit Perusvalikko Käyttötapa Käyttöohjelma Lämmityksen, jäähdytyksen, lämpimän käyttöveden ja jäätymiseneston käyttöohjelmat Ilmanvaihdon käyttöohjelmat Erityiset käyttöohjelmat Aikaohjelma Aikaohjelman asetus esimerkkinä huonelämmitys/-jäähdytys Aikaohjelman asetus käytännössä Aikajaksojen poistaminen Päälle- ja poiskytkentä Lämpöpumpun päällekytkentä Lämpöpumpun poiskytkentä Jäätymisenestolla Ilman jäätymisenestoa (käytöstä poisto) Huonelämmitys/huonejäähdytys Huonelämpötila Normaalin huonelämpötilan säätö lämmitystä/jäähdytystä varten Lämmityksen/jäähdytyksen alennetun huonelämpötilan säätö Käyttöohjelma Käyttöohjelman asetus lämmitystä/jäähdytystä varten Aikaohjelma Aikaohjelman asetus lämmitystä/jäähdytystä varten Lämmityslaitteisto sis. lämmityspiirin puskurivaraajan Aikaohjelman asetus lämmityspiirin puskurivaraajalle Lämmityskäyrä/jäähdytyskäyrä Lämmitys-/jäähdytyskäyrien asetus Huonelämmityksen/-jäähdytyksen poiskytkentä Mukavuustoiminto Juhlakäyttö Juhlakäytön asetus lämmitystä/jäähdytystä varten Juhlakäytön lopetus Energiansäästötoiminto Säästökäyttö Säästökäytön asetus lämmitystä varten Säästökäytön lopetus Energiansäästötoiminto Lomaohjelma Lomaohjelman asetus lämmitystä/jäähdytystä, ilmanvaihtoa varten 25 Lomaohjelman keskeytys tai poisto Käyttöveden lämmitys Käyttöveden lämpötilat Normaalin lämpimän käyttöveden lämpötilan säätö Korotetun lämpimän käyttöveden lämpötilan säätö Käyttöohjelma Käyttöohjelman asettaminen käyttöveden lämmitystä varten Aikaohjelma Aikaohjelman asetus käyttöveden lämmitystä varten Käynnistysoptimoinnin asetus Poiskytkentäoptimoinnin asetus Kiertopumpun aikaohjelman asetus

4 Sisällysluettelo Sisällysluettelo Käyttöveden lämmitys aikaohjelman ulkopuolella x käyttöv. lämm. aktivointi Käyttöveden lämmityksen poiskytkentä Lämmityslaitteisto sähkölisälämmityksellä Akt. jäähd.käyttö Aktiivisen jäähdytyskäytön vapautus ja esto Ilma-/vesilämpöpumput Ilmanvaihto Ilmanvaihdon päällekytkentä Ilmanvaihdon poiskytkentä Poiskytkentäkäytön aktivointi Ilmanvaihdon poiskytkentä suodattimen vaihtoa varten Käyttöohjelma Käyttöohjelman asetus ilmanvaihtoa varten Ilmanvaihto ilman lämmön talteenottoa Huonelämpötilan asetus ilmanvaihtoa varten Vähimmäislämpötilan asetus ilmanvaihtoa varten Aikaohjelma Aikaohjelman asetus ilmanvaihtoa varten Mukavuustoiminto Tehokäyttö Tehokäytön asetus ilmanvaihto varten Tehokäytön lopetus Energiansäästötoiminto Säästökäyttö Säästökäytön asetus ilmanvaihtoa varten Säästökäytön lopetus Energiansäästötoiminto Lomaohjelma Lomaohjelman asetus ilmanvaihtoa, lämmitystä/jäähdytystä varten 36 Lomaohjelman keskeytys tai poisto Aurinkosähkölaitteistosta saatava virta Oma virrankäyttö Muut säädöt Näytön kontrastin säätö Näytön valaistuksen kirkkauden säätö Nimen asettaminen lämmitys-/jäähdytyspiireille Ensisijaisen lämmitys/-jäähdytyspiirin asetus perusvalikkoa varten Kellonajan ja päivämäärän asetus Kielen asetus Lämpötilayksikön ( C/ F) asetus Tehdassäätöjen palautus Haku Tietojen haku Aurinkoenergian tuoton haku Käyttöpäiväkirja Lattian kuivaus Ilmoitusten haku Manuaalinen käyttö Erikoislaitteistomallit Mitä pitää tehdä? Huoneet ovat liian kylmiä Huoneet ovat liian lämpimiä Lämmintä käyttövettä ei ole Lämmin käyttövesi on liian kuumaa vilkkuu ja tulee näyttöön vilkkuu ja Varoitus tulee näyttöön vilkkuu ja Häiriö tulee näyttöön... 48

5 Sisällysluettelo Sisällysluettelo (jatkoa) Ulkoinen ohjaus C5 tulee näyttöön Käyttö estetty tulee näyttöön Tarkasta suodatin tulee näyttöön Ovien/ikkunoiden avaaminen on vaikeaa Ovet/ikkunat paiskautuvat auki avattaessa Kunnossapito Lämmityslaitteiston puhdistus Liuos/vesi- tai vesi/vesilämpöpumpun yhteydessä Ilma-/vesilämpöpumpun yhteydessä Vitotronic-ohjauskeskus Lämmityslaitteiston tarkastus ja huolto Lämminvesivaraaja (mikäli asennettuna) Varoventtiili (lämminvesivaraaja) Käyttöveden suodatin (jos käytettävissä) Vaurioituneet liitäntäjohdot Asunnon ilmanvaihtojärjestelmän puhdistus Tuloilma-/poistoilmaventtiilien puhdistus Poistoilmaventtiilien suodattimien vaihto Ilmanvaihtolaitteen suodattimien vaihto Huoltonäytön nollaus Liite Kylmäaine Yleiskuva laajennettu valikko Hakumahdollisuudet kohdassa Tietoja Käsitteiden selitykset Aktiivinen jäähdytyskäyttö ( active cooling ) Laitteistomalli Käyttöohjelma Käyttötila Aurinkosähkölaitteiston oma virrankäyttö Sähkölisälämmitys Ulkoinen ohjaus Lattialämmitys Meluton käyttö Lämmittäminen/jäähdyttäminen Lämmityskäyrä/jäähdytyskäyrä Lämmitys-/jäähdytyspiiri Lämmityspiirin pumppu Lisälämmitysvastus Lämmitysveden puskurivaraaja Valvottu asunnon ilmanvaihto Jäähdytyskäyttö Jäähdytystoiminto Jäähd.käyrä Jäähdytyspiiri Ilmanvaihto Sekoitusventtiili Huonelämpötila Varoventtiili Toisiopumppu Aurinkolämpöpiirin pumppu Latauspumppu Käyttöveden varaajan suodatin Kompressori Ulkolämpötilan mukaan ohjautuva lämmitys/jäähdytys Asunnon ilmanvaihto Aikaohjelma Kiertopumppu Aakkosellinen hakemisto

6 Ennen käyttöönottoa Ensimmäinen käyttöönotto Paikallisen huoltoliikkeen tehtävänä on huolehtia lämpöpumpun ohjauskeskuksen ensimmäisestä käyttöönotosta, paikallisten ja rakennuksessa esiintyvien olosuhteiden vaatimasta mukautuksesta sekä laitteiston käyttöön tarvittavasta perehdytyksestä. Tässä käyttöohjeessa kuvataan myös sellaisia toimintoja, joita kaikissa lämpöpumpputyypeissä ei ole tai jotka ovat mahdollisia lisävarusteiden avulla. Näitä toimintoja ei ole erikseen merkitty. Lämpöpumpun ja lämmityslaitteiston toimintakokonaisuuksia koskevissa kysymyksissä voi kääntyä huoltoliikkeen puoleen. Ammattikäsitteet Seuraavassa selvitetään muutamia ammattikäsitteitä Vitotronic-ohjauskeskuksen toimintojen ymmärtämisen helpottamiseksi. Nämä ammattikäsitteet on merkitty seuraavasti: Lisätietoja on liitteen luvussa Käsitteiden selitykset. Laitteisto on esisäädetty Lämmityslaitteisto on säädetty tehtaalla ja siten heti toimintavalmis: Huonelämmitys/huonejäähdytys Tilat lämmitetään klo lämpötilaan 20 C Huone-asetuslämpötila (normaali huonelämpötila). Jos lämmityspiirin puskurivaraaja on asennettu, sitä lämmitetään. Mahdollisesti käytettävissä oleva sähköinen lisälämmitys on vapautettu (katso luku Sähköisen lisälämmityksen vapautus ). Aktiivinen jäähdytyskäyttö on estetty (katso luku Aktiivisen jäähdytyskäytön vapautus ja esto ). Käyttöveden lämmitys Lämmintä käyttövettä lämmitetään joka päivä klo lämpötilaan 50 C Käyttöved. as.lämpötila. Latauksen ajaksi laitteistossa mahd. oleva käyttöveden kiertopumppu on kytketty pois päältä. Mahdollisesti käytettävissä oleva sähköinen lisälämmitys on vapautettu (katso luku Sähköisen lisälämmityksen vapautus ). Asunnon ilmanvaihto laitteella Vitovent 300-F Klo : asunnon ilmanvaihto käyttötilassa Normaali. Talvi-/kesäaikaan siirtyminen Säätöjen muutos tapahtuu automaattisesti. Päivämäärä ja kellonaika Huoltoliike on säätänyt viikonpäivän ja kellonajan. Huoltoliike voi suorittaa ensimmäisen käyttöönoton yhteydessä puolestasi myös muita säätöjä. Voit muuttaa säätöjä milloin tahansa yksilöllisesti tarpeen mukaan. Sähkökatkos Sähkökatkoksen sattuessa kaikki säädöt säilyvät. Jäätymissuojaus Lämpöpumpun, käyttöveden varaajan ja mahd. asennetun lämmityspiirin puskurivaraajan jäätymisenesto on aktivoitu. Alle 15 C:n lämpötiloissa lämpöpumpun, käyttövesivaraajan ja lämmityspiirin puskurivaraajan jäätymiseneston moitteeton toiminta on varmaa vain siinä tapauksessa, että asennettuna on (käyttäjän kytkemä) lisälämmitysvastus. 6

7 Vihjeitä energiansäästöön Ennen käyttöönottoa Huonelämmitys/huonejäähdytys Normaali huonelämpötila ( Huone-asetuslämpötila, katso sivu 21): Älä lämmitä huoneita liikaa. Jokainen aste vähemmän säästää jopa 6 % lämmityskustannuksia. Säädä normaali huonelämpötila korkeintaan lukemaan 20 C. Aikaohjelma (katso sivu 22): Lämmitä huoneet päivisin normaaliin ja öisin alennettuun huonelämpötilaan (ei tarkoituksenmukaista lattialämmityksen osalta). Käytä tähän aikaohjelman asetuksia. Käyttöohjelma: Mikäli huonelämmitystä tai huonejäähdytystä ei tarvita, valitse jokin seuraavista käyttöohjelmista: Vain käyttövesi (katso sivu 27): Jos et halua kesällä lämmittää huonetiloja, mutta tarvitset lämmintä käyttövettä. Poiskytk.-käyttö (katso sivu 20): Jos et halua lämmittää huoneita pitkään aikaan etkä tarvitse lämmintä käyttövettä. Lyhytkestoinen poissaolo (katso sivu 25): Alenna huonelämpötilaa esimerkiksi ostoksilla käynnin ajaksi (ei tarkoituksenmukaista lattialämmityksen osalta). Valitse tätä varten Säästökäyttö. Loma (katso sivu 25): Kun lähdet matkoille, kytke Lomaohjelma päälle: Huonelämpötilaa alennetaan ja käyttöveden lämmitys kytketään pois päältä. Ilmanvaihtolaitteen ollessa käytössä ilmanvaihdon tehoa alennetaan. Tuuletus: Tuuleta sulkemalla termostaattiventtiilit ja avaamalla ikkunat täydellisesti lyhyeksi ajaksi (jos asunnon ilmanvaihtojärjestelmää ei ole käytettävissä). Kierrekaihtimet: Sulje kierrekaihtimet (jos sellaiset on), kun alkaa hämärtää. Termostaattiventtiilit: Säädä termostaattiventtiilit oikein. Lämpöpatteri: Älä peitä lämpöpattereita tai termostaattiventtiileitä. Käyttöveden lämmitys Kierrätyspumppu (katso sivu 28): Kytke kiertopumppu päälle vain niiksi ajoiksi, jolloin lämmintä käyttövettä tarvitaan säännöllisesti. Käytä tähän aikaohjelman asetuksia. Lämpimän käyttöveden kulutus: Käytä suihkua ammeen sijasta. Suihku kuluttaa tavallisesti vähemmän energiaa kuin kylvyn ottaminen. Asunnon ilmanvaihto (käytettäessä ilmanvaihtolaitetta) Lyhytkestoinen poissaolo (katso sivut 33 ja 35): Vähennä ilmanvaihdon tehoa esim. ostoksilla käynnin ajaksi. Valitse tätä varten Säästökäyttö tai käyttöohjelma Peruskäyttö. Loma (katso sivu 36): Kun lähdet matkoille, kytke Lomaohjelma päälle: Ilmanvaihdon tehoa alennetaan. Huonelämpötilaa alennetaan ja käyttöveden lämmitys kytketään pois päältä. Oma virrankäyttö (aurinkosähkölaitteiston kanssa) Käytä aurinkosähkölaitteiston tuottamaa virtaa lämmityslaitteistoa varten (katso sivu 37). Muita lämpöpumpun ohjauskeskuksen energiansäästötoimintoja varten voit kääntyä oman huoltoliikkeesi puoleen. Mukavuutta lisääviä vihjeitä Huonelämmitys/huonejäähdytys Normaali huonelämpötila ( Huone-asetuslämpötila, katso sivu 12): Voit säätää mukavuuslämpötilan perusvalikosta milloin tahansa. Ensisijainen lämmityspiiri (katso sivu 39): Jos lämmityslaitteistoon on yhdistetty useampia lämmityspiirejä, voit suorittaa ensisijaisen lämmitys-/ jäähdytyspiirin tärkeimmät säädöt suoraan perusvalikosta. Aikaohjelma (katso sivu 22): Käytä aikaohjelmaa. Aikaohjelmassa voit säätää eri huonelämpötiloja eri aikajaksoille, esim. päivälämpötilan ja yölämpötilan erikseen. Lämmityspiirin puskurivaraaja (jos käytössä, katso sivu 22): Aseta lämmityspiirin puskurivaraajan aikaohjelma niin, että lämmityspiireille on koko ajan riittävästi lämpöä, esim. sähkölaitoksen (ulkoisen ohjauksen) suorittaman sähkönkatkaisun aikana. Sähkölisälämmitys (jos käytössä, katso sivu 30): Vapauta sähkölisälämmitys ja käytä tähän aikaohjelman asetuksia. Sähköinen lisälämmitys käynnistetään automaattisesti, mikäli tarvitaan nopeasti suuria lämpömääriä. Akt. jäähd.käyttö (katso sivu 31): Aktiivisen jäähdytyskäytön aktivoinnin jälkeen käytettävissä on tarvittaessa korkea jäähdytysteho huonetilojen jäähdytystä varten. 7

8 Ennen käyttöönottoa Mukavuutta lisääviä vihjeitä (jatkoa) Lämmityskäyrä/jäähdytyskäyrä (katso sivu 23): Lämmityskäyrän avulla lämmityslaitteisto voidaan mukauttaa yksilöllisesti tilojen lämmöntarpeeseen. Oikealla säädöllä varmistat hyvinvointisi ympäri vuoden. Sama pätee jäähdytyskäyrään. Juhlakäyttö (katso sivu 24): Säädä asetukseksi juhlakäyttö, jos haluat valita huonetilojen lämmitykseen aikaohjelmasta poikkeavan lämpötilan. Esimerkki: Myöhään illalla on aikaohjelma säädetty alentamaan huonelämpötilaa, mutta vieraat jäävät vielä pitempään. Käyttöveden lämmitys Aikaohjelma (katso sivut 27 ja 28): Lämmitä käyttövesi aikaohjelmalla. Aikaohjelmassa voit säätää erilaisia käyttöveden lämpötiloja eri aikajaksoille, esim. aamuksi korkeamman lämpötilan kuin päiväksi. Lämmitä kiertopumpun vesi aikaohjelmalla. Vedenottopaikassa on käytettävissä halutun lämpöistä käyttövettä asetettujen aikajaksojen mukaan. Käynnistysoptimointi (katso sivu 28): Päällekytkentäoptimoinnilla käyttövesivaraajasi on jokaisen aikajakson alussa lämmennyt säädettyyn lämpötilaan. Poiskytkentäoptim. (katso sivu 28): Poiskytkentäoptimoinnilla käyttövesivaraajasi lämmitetään jokaisen aikajakson päättyessä säädettyyn lämpötilaan. Käyttöveden kertalämmitys (katso sivu 29): Valinnalla 1x käyttöv. lämm. lämpöpumppu lämmittää käyttövesivaraajaa heti, aikaohjelmasta riippumatta. Sähkölisälämmitys (jos käytössä, katso sivu 30): Vapauta sähkölisälämmitys ja käytä tähän aikaohjelman asetuksia. Sähköinen lisälämmitys käynnistetään automaattisesti, jos lämpöpumppu ei yksin kykene lämmittämään käyttövesivaraajaa riittävän nopeasti, esim. sähkölaitoksen suorittaman sähkönkatkaisun aikana. Asunnon ilmanvaihto (käytettässä ilmanvaihtolaitetta) Tehokäyttö (katso sivu 35): Tehokäyttö lisää ilmanvaihtoa sisätiloissa esim. ruoanlaiton yhteydessä. Ilma-/vesilämpöpumppujen käyttö Meluvähennetty käyttö (katso sivu 32): Aseta aikaohjelma meluvähennetylle käytölle esim. ilma-/vesilämpöpumpun äänitason alentamiseksi yön ajaksi. 8

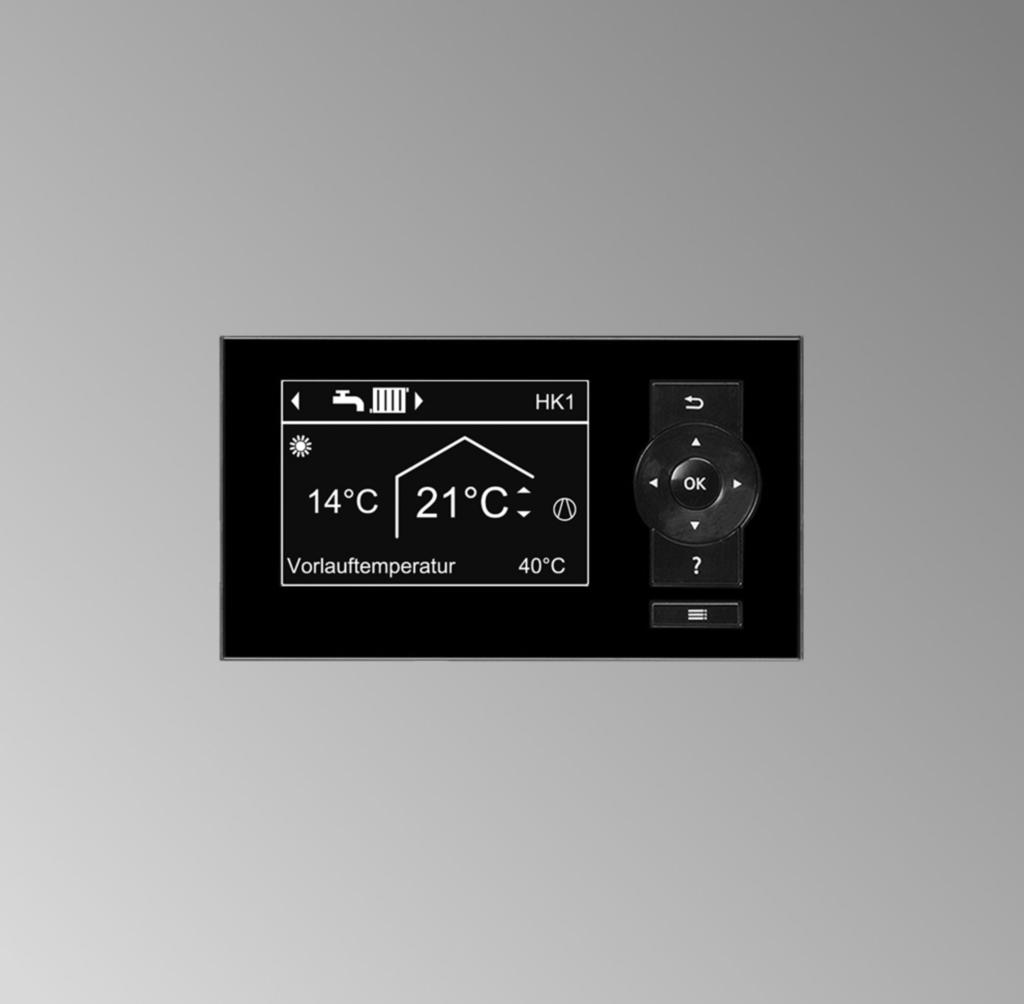

9 Ohjauskeskuksen avaus Käyttö Riippuen lämpöpumpun tyypistä voi lämpöpumpun ohjauskeskus näyttää erilaiselta. Ohjauskeskus lämpöpumpun etuosassa 14 C 21 C Kuva. 1 Ohjauskeskus lämpöpumpussa Ohjauskeskus seinässä BA Kuva. 3 Kuva. 2 Suojaluukun takasivulla on lyhyt opastus käytöstä. Avaa suojaluukku vetämällä sitä yläreunasta eteenpäin. A Käyttöyksikkö ohjauskeskuksen yläosassa B Lukitusasennon muuttamiseen käytettävä painike Käyttöyksikkö Lämpöpumpun ohjauskeskuksen kaikki säädöt voidaan suorittaa käyttöyksiköstä. Jos huoneisiin on asennettu kaukosäätimet, säätöjä voi suorittaa myös niiden avulla. Kaukosäätimen käyttöohje 9

10 Käyttö Käyttöyksikkö (jatkoa) 14 C 21 C Kuva. 4 Tästä painikkeesta siirryt valikossa askeleen taaksepäin tai keskeytät aloitetun säädön. Kohdistinpainikkeet Selaa valikkoa tai säädä arvoja. OK Tällä painikkeella voi vahvistaa valinnan tai tallentaa tehdyn säädön. Käytettävissä on kaksi käyttötasoa: Perusvalikko: katso sivu 1 : katso sivu 12. Tällä painikkeella voi hakea Käyttöohjeet (katso seuraava luku) tai valittua valikkoa koskevia lisätietoja.. Hae näyttöön laajennettu valikko. Jos käyttöyksikössä ei ole tehty säätöjä muutamaan minuuttiin, näytönsäästäjä kytkeytyy päälle (katso sivu 13). Käyttöohjeet Tässä kohdassa on käyttöä koskevat selitykset lyhyenä opastuksena. Näin Käyttöohjeet haetaan näyttöön: Näytönsäästäjä on päällä (katso sivu 13): Paina painiketta. Olet jossakin valikon kohdassa: Paina painiketta niin monta kertaa, kunnes näkyviin tulee perusvalikko (katso sivu 11). Paina painiketta. Symbolit Symbolit eivät näy aina, vaan laitteistomallista ja käyttötilasta riippuen. Näytöt: Jäätymisenesto on aktivoitu Huonelämmitys normaaliin huonelämpötilaan Huonelämmitys alennettuun huonelämpötilaan Huonelämmityksen juhlakäyttö on aktivoitu Huonelämmityksen säästökäyttö on aktivoitu Aurinkolämmitysjärjestelmän yhteydessä: Aurinkolämpöpiirin pumppu käy Kompressori käy Liuos/vesi- ja vesi/vesi-lämpöpumppujen yhteydessä: Ensiöpumppu käy Ilma-/vesilämpöpumppujen yhteydessä: Puhallin käy Lisälämmitysvastus on aktivoitu (sähköinen lisälämmitys) Käytettäessä yhtä jäähdytyspiiriä: Jäähdytyskäyttö on aktivoitu Yhteydessä aurinkosähkölaitteistoon: Oma virrankäyttö on aktivoitu Lämmitys-/jäähdytyspiirit: LP... Lämmityspiiri... tai Lämmitys-/jäähdytyspiiri... SKK Erillinen jäähd.piiri Käyttöohjelmat: Lämmityksen, jäähdytyksen ja lämpimän käyttöveden käyttöohjelmat:,,, : Symbolien selitykset löytyvät sivulta 14 Ilmanvaihdon käyttöohjelmat: Ilmanvaihtotehot 0 4 säädetyn käyttöohjelman mukaan, katso sivu 16 10

11 Käyttö Käyttöyksikkö (jatkoa) Ilmanvaihtotehot (ilmanvaihtolaitetta käytettäessä): 0 Ei ilmanvaihtoa 1 Ilman vähimmäistilavuusvirta 2 Vähennetty ilman tilavuusvirta 3 Normaali ilman tilavuusvirta 4 Ilman enimmäistilavuusvirta 2 Ilmanvaihtolaitteen jäätymissuojaus on aktivoitu. Symboli esimerkin Ilmanvaihtoteho 2 mukaan. 2 Ilmanvaihtolaitteen esilämmityspatteri on toiminnassa, mikäli se on käytettävissä. Symboli esimerkin Ilmanvaihtoteho 2 mukaan. Ilmanvaihtolaite on kytketty pois päältä verkkokytkimestä. Ilmoitukset: Häiriö Varoitus Perusvalikko Perusvalikossa voi tehdä ja hakea seuraavat ensisijaista lämmitys-/jäähdytyspiiriä (D) koskevat asetukset: Huonelämpötilan asetusarvo Käyttöohjelma Näin haet perusvalikon näyttöön: Näytönsäästäjä on päällä (katso sivu 13): Paina painiketta OK. Olet laajennetussa valikossa (katso sivu 12): Paina painiketta niin monta kertaa, kunnes näkyviin tulee perusvalikko. D A LP1 B C 14 C 21 C Menoveden lämpötila 40 C Kuva. 5 A Käyttöohjelma ensisijaiselle lämmitys-/jäähdytyspiirille (D) B Vallitseva ulkolämpötila C Huonelämpötilan asetusarvo ensisijaiselle lämmitys-/jäähdytyspiirille (D) D Ensisijainen lämmitys-/jäähdytyspiiri (katso sivu 39) Ei näytetä, jos käytettävissä on vain yksi lämmitys-/jäähdytyspiiri. 11

12 Käyttö Perusvalikko (jatkoa) Perusvalikko voi erikoislaitteistomallien yhteydessä poiketa tässä esitetystä (katso luku Erikoislaitteistomallit, sivu 45). Ensisijaisen lämmitys-/jäähdytyspiirin asetukset voidaan tehdä myös laajennetusta valikosta (katso sivu 12). Muita mahdollisesti yhdistettyjä lämmitys-/jäähdytyspiirejä koskevat säädöt voidaan tehdä vain laajennetussa valikossa. Ilmanvaihtoa (jos on) koskevat säädöt voidaan tehdä vain laajennetussa valikossa. Huoltoliike voi lukita perusvalikon käytön. Siinä tapauksessa säätöjä ei voida tehdä perusvalikossa eikä laajennetussa valikossa (katso sivu 48). Normaalin huonelämpötilan säätö ensisijaista lämmitys-/jäähdytyspiiriä varten Paina seuraavia painikkeita: / sopivan arvon haku. OK vahvistukseksi. Käyttöohjelman säätö ensisijaista lämmitys-/jäähdytyspiiriä varten Paina seuraavia painikkeita: / valitse haluamasi käyttöohjelma. OK vahvistukseksi. Laajennetussa valikossa voidaan suorittaa lämpöpumpun ohjauskeskuksen toiminta-alueen kaikkia säätöjä ja hakea niitä näyttöön, esim. lomaohjelman tai aikaohjelmien säädöt. Valikkoyleiskuva on sivulla 55. Huoltoliike voi lukita laajennetun valikon käytön. Siinä tapauksessa voi aktivoida vain ilmoitusten hakemisen (katso sivu 42) ja poikkeustapauksessa manuaalisen käytön (katso sivu 44). Näin haet laajennetun valikon näyttöön: Näytönsäästäjä on päällä: Paina peräkkäin painikkeita OK ja. Olet jossakin valikon kohdassa: Paina painiketta. Valikko F Lämmitys/jäähdytys Lämmin käyttövesi Laitteisto Manuaalinen käyttö Jatka pain. i OK Kuva. 6 F Valintarivi Käyttötapa Jos käyttöyksikössä ei ole tehty säätöjä muutamaan minuuttiin, näytönsäästäjä kytkeytyy päälle. Näytön valaistuksen kirkkautta vähennetään. 12

13 Käyttö Käyttötapa (jatkoa) Näytönsäästäjä B C 14 C 21 C Kuva. 7 B Vallitseva ulkolämpötila C Huonelämpötilan asetusarvo Paina painiketta OK. Siirryt perusvalikkoon (katso sivu 11). 2. Paina painiketta. Siirryt laajennettuun valikkoon (katso sivu 12). Valitussa valikkokohdassa on valkoinen tausta. Valintarivillä F (katso kuva sivulla 12) annetaan tarvittavat toimintaohjeet. Huonelämmitys-/huonejäähdytysasetuksia voi tehdä jokaiselle lämmitys-/jäähdytyspiirille. Tämän vuoksi asetuksen kohteena oleva lämmitys-/jäähdytyspiiri on valittava ennen asetusten (esim. huonelämpötila) muokkausta. Seuraavassa kuvassa näkyy huonelämpötilan asetusarvon säätöesimerkistä, miten säädöt tehdään. Kuvassa esiintyy säädön suorittaminen lämmityspiirin valinnalla ja ilman sekä erilaisia valintarivejä. 13

14 Käyttö Käyttötapa (jatkoa) LP1 14 C 21 C Menoveden lämpötila 40 C Valikko Lämmitys/jäähdytys Lämmin käyttövesi Laitteisto Manuaalinen käyttö Jatka pain. Lämmityspiiri 1 Juhlakäyttö ê Säästökäyttö ê Huone-asetuslämpötila Alenn. asetush-lämp. asetuslämpötila Valitse painikkeella ( Lämmityspiiri 1 Huone-asetuslämpötila OK Juhlakäyttö Säästökäyttö Huone-asetuslämpötila v/ v OK Ù LP1 Ú Lämm.piirin valinta Ù LK2 Ú LP1 Alenn. asetush-lämp. asetuslämpötila Jatka pain. OK OK i OK LP1 ê ê Ú Valittiin Lämmityspiiri 2 Lämmityspiiri 2 Juhlakäyttö ê Säästökäyttö ê Huone-asetuslämpötila Alenn. asetush-lämp. asetuslämpötila Jatka pain. OK Huone-asetuslämpötila OK / v/ v OK Ù LP1 LK2 Ú LP2 20 C Muuta pain. ( V tai v Huone-asetuslämpötila LP1 22 C 20 C Muuta pain. ( V tai v Huone-asetuslämpötila LP2 22 C Hyväksy pain. OK Hyväksy pain. OK OK OK Huone-asetuslämpötila LP1 Huone-asetuslämpötila LP2 22 C 22 C Kuva. 8 Hyväksytty Hyväksytty Käyttöohjelma Lämmityksen, jäähdytyksen, lämpimän käyttöveden ja jäätymiseneston käyttöohjelmat Lämmityspiiri LP1, LP2, LP3 Lämmitys-/jäähdytyspiirit Lämmitys-/jäähdytyspiiri LP1, LP2, LP3 Laitteistomalli käyttöveden lämmityksellä Laitteistomalli ilman käyttöveden lämmitystä Symboli Käyttöohjelma Symboli Käyttöohjelma Poiskytk.käyttö Vain lämmin vesi Lämmitys ja lämminvesi (Tehtaan säädöt) Poiskytk.käyttö Vain lämmin vesi Lämm./jäähd. ja KV (Tehtaan säädöt) Poiskytk.käyttö Lämmitys Poiskytk.käyttö Lämm./jäähd. 14

15 Käyttö Käyttöohjelma (jatkoa) Lämmitys-/jäähdytyspiirit Erillinen jäähdytyspiiri SKK Laitteistomalli käyttöveden lämmityksellä Laitteistomalli ilman käyttöveden lämmitystä Symboli Käyttöohjelma Symboli Käyttöohjelma Poiskytk.käyttö Vain lämmin vesi Jäähdytys ja KV (Tehtaan säädöt) Poiskytk.käyttö Jäähd. Symboli Käyttöohjelma Toiminto Huonelämmitys/huonejäähdytys ja käyttöveden lämmitys Käyttöveden lämmitys Lämmitys ja lämminvesi Lämm./jäähd. ja KV Jäähdytys ja lämminvesi Vain lämmin vesi Huonelämmitys/huonejäähdytys Lämmitys Lämm./jäähd. Jäähd. Valitun lämmityspiirin huoneita lämmitetään huonelämpötilan ja aikaohjelman asetusten mukaisesti (ks. luku Huonelämmitys/huonejäähdytys ). Lämmintä vettä kuumennetaan lämpimän veden asetusarvon ja aikaohjelman säädön mukaisesti (katso lukua Käyttöveden lämmitys ). Valitun lämmitys-/jäähdytyspiirin huoneita lämmitetään tai jäähdytetään huonelämpötilan ja aikaohjelman asetusten mukaisesti (ks. luku Huonelämmitys/Huonejäähdytys ). Lämmintä vettä kuumennetaan lämpimän veden asetusarvon ja aikaohjelman säädön mukaisesti (katso lukua Käyttöveden lämmitys ). Erillisen jäähdytyspiirin huoneita jäähdytetään jatkuvasti (aikaohjelman asettaminen ei mahdollista). Lämmintä vettä kuumennetaan lämpimän veden asetusarvon ja aikaohjelman säädön mukaisesti (katso lukua Käyttöveden lämmitys ). Lämmintä vettä kuumennetaan lämpimän veden asetusarvon ja aikaohjelman säädön mukaisesti (katso lukua Käyttöveden lämmitys ). Ei huonelämmitystä/-jäähdytystä. Mahdollisen lämmitysveden puskurivaraajan jäätymisenesto on toiminnassa. Valitun lämmityspiirin huoneita lämmitetään huonelämpötilan ja aikaohjelman asetusten mukaisesti (ks. luku Huonelämmitys/huonejäähdytys ). Valitun lämmitys-/jäähdytyspiirin huoneita lämmitetään tai jäähdytetään huonelämpötilan ja aikaohjelman asetusten mukaisesti (ks. luku Huonelämmitys/Huonejäähdytys ). Erillisen jäähdytyspiirin huoneita jäähdytetään jatkuvasti (aikaohjelman asettaminen ei mahdollista). 15

16 Käyttö Käyttöohjelma (jatkoa) Symboli Käyttöohjelma Toiminto Jäätymisenesto Poiskytk.käyttö Ei huonelämmitystä/-jäähdytystä. Käyttövettä ei lämmitetä. Lämpöpumpun, käyttöveden varaajan ja mahd. asennetun lämmityspiirin puskurivaraajan jäätymisenesto on aktivoitu. Ilmanvaihdon käyttöohjelmat Käyttöohjelma Käyttötila Ilman tilavuusvirta Ilmanvaihtoteho Poiskytk.käyttö Ei ilmanvaihtoa 0 Peruskäyttö Ilman vähimmäistilavuusvirta 1 Ilmanvaihtoautom. Alennettu Vähennetty ilman tilavuusvirta 2 Normaali Normaali ilman tilavuusvirta 3 Tehokas Ilman enimmäistilavuusvirta 4 Erityiset käyttöohjelmat Näyttö perusvalikossa 14 C 21 C Lattian kuivattaminen Menoveden lämpötila Kuva. 9 E LP1 40 C Ulkoinen ohjelma Tiedonvaihtorajapinta (esim. Vitocom 100) on suorittanut käyttöohjelman vaihtokytkennän. Lomaohjelma Katso sivu 25. Hae asetettu käyttöohjelma näyttöön laajennetun valikon kohdasta Tietoja (katso sivu 41). Erityiset käyttöohjelmat E: Lattiankuivaus Tämän toiminnon aktivoi lämmitysalan huoltoliike. Lattia kuivataan määrätyllä aikaohjelmalla (lämpötilaaika-profiili) rakennusaineen mukaisesti. Lattian kuivauksen aikana huonelämmityksen/huonejäähdytyksen säädöt eivät vaikuta. Ulkoinen kytkentä Pääohjauslaite ohjaa lämpöpumpun ohjauskeskusta. Aikaohjelma Seuraavassa on selitetty aikaohjelman asettamisessa käytettävä menettelytapa. Yksittäisten aikaohjelmien erityispiirteet on esitetty vastaavissa luvuissa. Aikaohjelma on asetettavissa seuraaville toiminnoille: Huonelämmitys/-jäähdytys (katso sivu 22) Lämmityspiirin puskurivaraajan lämmitys (katso sivu 22) Käyttöveden lämmitys (katso sivu 27) 16 Lämpimän käyttöveden kiertopumppu (katso sivu 28 Sähkölisälämmitys (katso sivu 30. Melun vähentäminen ilma-/vesilämpöpumppujen yhteydessä (katso sivu 32) Asunnon ilmanvaihto (yhteydessä ilmanvaihtolaitteeseen, katso sivu 34)

17 Käyttö Aikaohjelma (jatkoa) Aikaohjelmassa vuorokausi jaetaan osiin, joita kutsutaan nimellä aikajakso. Käyttäjä määrittää, mitä aikajaksojen aikana tapahtuu, esim. milloin huonetiloja lämmitetään normaaliin huonelämpötilaan. Tätä varten käyttäjä asettaa käyttötilan. Aikaohjelman voi asettaa yksilöllisesti jokaiselle viikonpäivälle samanlaiseksi tai erilaiseksi. Yhdelle päivälle voidaan valita enimmillään 8 aikajaksoa. Jokaista aikajaksoa varten säädetään alkamisajankohta ja päättymisajankohta. Valittu aikajakso esitetään aikadiagrammissa valkoisen palkin avulla. Sen pituus mukautetaan aikakaaviossa vastaavaksi. Yksittäiset käyttötilat esitetään aikakaaviossa palkin erilaisen korkeuden avulla. Jos useita aikajaksoja on limittäin, etusijalla on se käyttötila, jonka palkki on korkein. Laajennetusta valikosta voit hakea kohdasta Tietoja aikaohjelmat näyttöön (katso sivu 41). Aikaohjelman asetus esimerkkinä huonelämmitys/-jäähdytys : 2. Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Aikaohj. lämm./jäähd. 5. Valitse osaviikko tai viikonpäivä. 6. Valitse aikajakso välillä! (. Valittu aikajakso esitetään aikadiagrammissa valkoisen palkin avulla. 7. Säädä kyseisen aikajakson alkamis- ja päättymisajankohta. Aikaohjelmassa olevan valkoisen palkin pituus mukautuu vastaavasti. 8. Valitse haluamasi käyttötila vaihtoehdoista Alennettu, Normaali tai Pys. arvo. Yksittäiset käyttötilat esitetään aikakaaviossa palkin erilaisen korkeuden avulla. 9. Poistu valikosta painamalla painiketta. Aikaohjelma osaviikolle maanantai sunnuntai ( ma-su ) Aikajakso!: klo : Alennettu Aikajakso?: klo : Normaali Aikajakso : klo : Alennettu Aikajakso $: klo : Pys. arvo Aikajakso %: klo : Alennettu Aikajaksojen välillä aktiivinen käyttötila on Valmiustila, esimerkissä klo ja Jos haluat keskeyttää säädön ennenaikaisesti, paina painiketta niin usein, että haluttu näyttö tulee esiin. Esimerkki käyttötilasta ja aikajaksoista huonelämmityksen aikaohjelmassa!? $ % Lämm./jäähdytys ma-su LP ! 00:00-08:30 u Vähenn.? 08:30-12:10 u Normaali Valitse painikkeella Kuva. 10 ( 17

18 Käyttö Aikaohjelma (jatkoa) Aikaohjelman asetus käytännössä Esimerkki: Haluat asettaa saman aikaohjelman kaikille viikonpäiville paitsi maanantaille: Valitse osaviikko maanantai sunnuntai ja aseta aikaohjelma. Aikaohjelma lämmitys maanant.-sunn. maanant.-perj. lauantai-sunnuntai Maanantai LP1 êç Valitse painikkeella ( Kuva. 11 Ruksi on aina niiden osaviikkojen kohdalla, joita koskevat samat aikajaksot. Tehtaan säätö: Sama kaikille viikonpäiville, joten ruksi on kohdassa maanantai sunnuntai. 2. Valitse sen jälkeen maanantai ja säädä sitä varten aikaohjelma. Ruksi siirtyy osaviikon lauantai sunnuntai kohdalle, koska asetetut aikajaksot ovat yhtäpitäviä enää vain tämän osaviikon kanssa. Aikaohjelma lämmitys maanant.-sunn. maanant.-perj. lauantai-sunnuntai Maanantai LP1 Valitse painikkeella ( Kuva. 12 ê ê ê ê êç Aikajaksojen poistaminen Aseta päättymisajankohdaksi sama kellonaika kuin alkamisajankohdaksi. tai Valitse alkamisajankohdaksi kellonaika ennen klo Näyttöön ilmestyy valittua aikajaksoa varten - - : - -. Lämm./jäähdytys ma-su LP ! - -: :- - u ---? 08:30-12:10 u Normaali Muuta pain. ( Kuva

19 Päälle- ja poiskytkentä Lämpöpumpun päällekytkentä Riippuen lämpöpumpun tyypistä voi lämpöpumpun ohjauskeskus näyttää erilaiselta. Ohjauskeskus lämpöpumpun etuosassa A B C 14 C 21 C Kuva. 14 A Häiriövalo (punainen) B Käytön merkkivalo (vihreä) C Verkkokytkin Ohjauskeskus lämpöpumpussa Kuva. 15 AB C A Häiriövalo (punainen) B Käytön merkkivalo (vihreä) C Verkkokytkin Ohjauskeskus seinässä C 14 C 21 C AB Kuva. 16 A Häiriövalo (punainen) B Käytön merkkivalo (vihreä) C Verkkokytkin Kytke verkkovirta päälle esim. erillisestä sulakkeesta tai pääkytkimestä. 2. Kytke virtakytkin päälle. 19

20 Päälle- ja poiskytkentä Lämpöpumpun päällekytkentä (jatkoa) Hetken päästä näyttöön tulee perusvalikko (katso sivu 11) ja vihreä käytön merkkivalo palaa. Lämmityslaitteisto sekä kaukosäätimet, mikäli niitä on, ovat nyt valmiina käyttöön. Lämpöpumpun poiskytkentä Jäätymisenestolla Valitse jokaista lämmitys-/jäähdytyspiiriä varten käyttöohjelma Poiskytk.käyttö. Ensisijaiselle lämmitys-/jäähdytyspiirille Perusvalikko / valitse käyttöohjelma Poiskytk.käyttö (Jäätymisenesto). 2. Vahvista painamalla OK. Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys 3. Valitse haluamasi lämmityspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Poiskytkentäkäyttö (Jäätymisenesto) Alle 15 C:n lämpötilassa lämpöpumpun, käyttöveden varaajan ja lämmityspiirin puskurivaraajan jäätymiseneston moitteeton toiminta on varmaa vain siinä tapauksessa, että asennettuna on sähkölisälämmitys. Jotta kiertopumput eivät juutu paikalleen, ne käynnistyvät 24 tunnin välein automaattisesti hetken ajaksi. Mikäli lämpöpumpun ohjauskeskukseen on liitetty ilmanvaihtolaite, se toimii edelleen valitulla käyttöohjelmalla (esim. ilmanvaihtoautomatiikka ). Käyttöohjelman Poiskytkentäkäyttö lopetus Valitse jokin toinen käyttöohjelma. Ilman jäätymisenestoa (käytöstä poisto) Kytke virta pois päältä virtakytkimestä. 2. Kytke lämpöpumppu jännitteettömäksi esim. erillisestä sulakkeesta tai pääkytkimestä. Huomio! Jos odotettavissa oleva ulkolämpötila on alle 3 C, on suoritettava tarpeelliset lämpöpumpun ja lämmityslaitteiston jäätymiseneston edellyttämät toimenpiteet. Ota tarvittaessa yhteyttä huoltoliikkeeseen. Mikäli lämpöpumpun ohjauskeskukseen on liitetty ilmanvaihtolaite, se toimii edelleen minimaalisella ilman tilavuusvirralla ( 1 ). Lämmityslaitteiston ollessa pidempään pois käytöstä Koska kiertopumppuihin ei tule jännitettä, ne voivat juuttua kiinni. Päivämäärä ja kellonaika saatetaan joutua asettamaan uudestaan (ks. sivu 39). 20

21 Huonelämpötila Huonelämmitys/huonejäähdytys Lisätietoja on liitteen luvussa Käsitteiden selitykset. Normaalin huonelämpötilan säätö lämmitystä/jäähdytystä varten Tehtaan säätö: 20 C Ensisijaiselle lämmityspiirille/jäähdytyspiirille Perusvalikko / hae haluamasi arvo. 2. Vahvista painamalla OK. Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmityspiiri tarvittaessa painikkeilla /. 4. Huone-asetuslämpötila 5. Aseta haluamasi arvo. Huonelämmitys tällä lämpötilalla: Aikaohjelman käyttötilaksi on valittu Normaali (katso sivu 22). Käytettäessä ilmanvaihtolaitetta: Aseta ilmanvaihdon huonelämpötila enintään 4 C alhaisemmaksi kuin lämmityksen/jäähdytyksen huonelämpötila. Näin ohitus toimii oikein. Lämmityksen/jäähdytyksen alennetun huonelämpötilan säätö Tehtaan säätö: 16 C Erillistä jäähdytyspiiriä varten ei voi säätää alennettua huonelämpötilan ohjearvoa. 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmityspiiri tarvittaessa painikkeilla /. 4. Alenn. Huone-aset. lämp.t. 5. Aseta haluamasi arvo. Huonelämmitys tällä lämpötilalla: Aikaohjelman käyttötilaksi on valittu Alennettu (katso sivu 22). Lomaohjelmassa (katso sivu 25). Käyttöohjelma Lisätietoja on liitteen luvussa Käsitteiden selitykset. Käyttöohjelman asetus lämmitystä/jäähdytystä varten Ensisijaiselle lämmitys-/jäähdytyspiirille Perusvalikko / käyttöohjelmaan: Esim. Lämmitys ja lämminvesi. Muista mahdollisista käyttöohjelmista on tietoa sivulla Vahvista valinta painamalla OK. 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Esim. Lämmitys ja lämminvesi. Muista mahdollisista käyttöohjelmista on tietoa sivulla 15. Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys tai Lämm./jäähdytys 21

22 Huonelämmitys/huonejäähdytys Aikaohjelma Lisätietoja on liitteen luvussa Käsitteiden selitykset. Aikaohjelman asetus lämmitystä/jäähdytystä varten Tehtaan säätö: Yksi aikajakso klo kaikille viikonpäiville käyttötilalla Normaali. Tämä asetus soveltuu lattialämmityksen yhteydessä tapahtuvaan käyttöön. Erillistä jäähdytyspiiriä varten ei voi asettaa aikaohjelmaa. : 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Aikaohjelma lämmitys tai Aikaohj. lämm./jäähd. 5. Aseta haluamasi aikajaksot ja käyttötila. Aikaohjelman asettamisessa käytettävästä menettelystä on tietoa sivulla 16. Aikajaksojen välisinä aikoina huoneita ei lämmitetä tai jäähdytetä, vain lämpöpumpun jäätymisenesto on aktivoituna (käyttötila Valmiustila ). Aikaohjelmia asetettaessa on otettava huomioon se, että lämmityslaitteisto tarvitsee jonkin aikaa huoneiden lämmittämiseen tai niiden jäähdyttämiseen haluttuun lämpötilaan. Lämmityksen/jäähdytyksen käyttötila Normaali Huonelämmitys/-jäähdytys tapahtuu normaalilla huonelämpötilalla Huone-asetuslämpötila (katso sivu 21). Alennettu Huonelämmitys tapahtuu alennetulla huonelämpötilalla Alenn.asetush-lämp.t. (katso sivu 21). Käyttötilassa Alennettu lämmitys-/jäähdytyspiiriä ei jäähdytetä. Pys. arvo Huonelämmitys tapahtuu ulkolämpötilasta riippumatta suurimmalla sallitulla menoveden lämpötilalla. Huonejäähdytys tapahtuu ulkolämpötilasta riippumatta pienimmällä sallitulla menoveden lämpötilalla. Tehtaan säädöt: Menoveden maksimilämpötila Lämmitys: 40 C Menoveden minimilämpötila Jäähdytys: 10 C Huoltoliike on mahdollisesti mukauttanut näitä arvoja. Lämmityslaitteisto sis. lämmityspiirin puskurivaraajan Lisätietoja on liitteen luvussa Käsitteiden selitykset. Aikaohjelman asetus lämmityspiirin puskurivaraajalle Tehtaan säätö: Yksi aikajakso klo kaikille viikonpäiville käyttötilalla Normaali. Lämmityspiirin puskurivaraajan lämmityksen aikajaksojen on katettava kaikki huonelämmityksen aikajaksot (kaikki lämmityspiirit). Jos lämmityspiirin puskurivaraajan lämmitys kytketään pois päältä aikaohjelman kautta (kaikki aikajaksot on poistettu - - : - - ), huonetiloja ei lämmitetä. Suosittelemme lämmityspiirin puskurivaraajan lämmittämistä jatkuvasti. : 2. Laitteisto Aikaohj. puskurivaraaja 4. Aseta haluamasi aikajaksot ja käyttötila. Aikaohjelman asettamisessa käytettävästä menettelystä on tietoa sivulla 16. Aikajaksojen välillä lämmityspiirin puskurivaraajaa ei lämmitetä, vain lämmityspiirin puskurivaraajan jäätymisenesto on aktiivinen. Ota huomioon säätöä tehdessäsi se, että lämpöpumppu tarvitsee jonkin aikaa lämmityspiirin puskurivaraajan kuumentamiseen haluttuun lämpötilaan.

23 Huonelämmitys/huonejäähdytys Lämmityslaitteisto sis. lämmityspiirin (jatkoa) Lämmitysveden puskurivaraajan lämmityksen käyttötila Ylä Lämmitysveden puskurivaraajan yläosa kuumennetaan kaikkien yhdistettyjen lämmityspiirien suurimpaan menoveden lämpötilan asetusarvoon. Lämmitysvettä on käytettävissä vähemmän. Normaali Koko lämmitysveden puskurivaraajan tilavuus kuumennetaan kaikkien yhdistettyjen lämmityspiirien suurimpaan menoveden lämpötilan asetusarvoon. Lämmityspiirin menoveden asetusarvo määräytyy lämmityskäyrän, ulkolämpötilan ja halutun huonelämpötilan mukaan. Kiinteä arvo Koko lämmitysveden puskurivaraajan tilavuus kuumennetaan pysyvään lämpötila-arvoon. Tehtaan säätö: 50, huoltoliike on mahdollisesti mukauttanut näitä arvoja. Tätä käyttötilaa voi käyttää hyväksi esim. lämmitysveden puskurivaraajan lämmittämiseen edullisemmalla yösähköllä. Tietyn ulkolämpötilan arvon ylittyessä lämmitysveden puskurivaraajaa ei enää lämmitetä edes käyttötilassa Pys.arvo. Huoltoliike voi mukauttaa tämän poiskytkentärajan. Lämmityskäyrä/jäähdytyskäyrä Lisätietoja on liitteen luvussa Käsitteiden selitykset. Lämmitys-/jäähdytyskäyrien asetus Tehtaan säädöt: Lämmityskäyrä: Jyrkkyys : 0,6 Taso : 0 Jäähd.käyrä: Jyrkkyys : 1,2 Taso : 0 : 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmityspiiri tarvittaessa painikkeilla /. 4. Lämm.käyrä tai Jäähd.käyrä 5. Jyrkkyys tai Taso 6. Aseta haluamasi arvo. Saat vinkkejä siitä, milloin ja miten lämmityskäyrän jyrkkyyttä ja tasoa voi muuttaa painamalla painiketta?. Esimerkki: Lämmityskäyrän jyrkkyyden muuttaminen arvoon 1,1 Kaaviossa voidaan nähdä havainnollisesti lämmityskäyrän muutokset heti kun jyrkkyyden tai tason arvoja muutetaan. Lämmityskäyrä 100 C 35 C 43 C 49 C 55 C HK Jyrkkyys 1,1 Muuta pain. ( Kuva. 17 Erilaisista ulkolämpötiloista (esitetty vaakasuoralla akselilla) riippuen niitä koskevat lämmityspiirin menoveden tavoitelämpötilat esitetään valkoisella taustalla. 23

24 Huonelämmitys/huonejäähdytys Huonelämmityksen/-jäähdytyksen poiskytkentä Ensisijaiselle lämmitys-/jäähdytyspiirille Perusvalikko / käyttöohjelmaan: Vain lämmin vesi (ei huonelämmitystä/huonejäähdystä) tai poiskytkentäkäyttö (jäätymisenesto on toiminnassa) 2. Vahvista painamalla OK. 3. Valitse haluamasi lämmityspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Vain lämmin vesi (ei huonelämmitystä/huonejäähdystä) tai poiskytkentäkäyttö (jäätymisenesto on toiminnassa) Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys tai Lämm./jäähdytys Mukavuustoiminto Juhlakäyttö Juhlakäytön asetus lämmitystä/jäähdytystä varten 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. Erillistä jäähdytyspiiriä varten ei voi säätää juhlakäyttöä. 4. Juhlakäyttö 5. Säädä haluamasi huonelämpötila juhlakäyttöä varten. Juhlakäyttö 23 C l-piiri1 Muuta pain. ( Kuva. 18 Käytettäessä ilmanvaihtolaitetta: Aseta ilmanvaihdon huonelämpötila enintään 4 C alhaisemmaksi kuin juhlakäyttö on. Näin ohitus toimii oikein. Näyttö perusvalikossa 14 C 21 C LP1 Menoveden lämpötila 40 C Kuva. 19 Huonelämpötilan säädetyn asetusarvon näyttö ei muutu. Huoneet lämmitetään tai jäähdytetään haluttuun lämpötilaan. Jos huoltoliike ei tätä ole toisin säätänyt, lämmitetään ensin lämmin käyttövesi asetettuun lämpötilaan, ennen kuin huonelämmitys/-jäähdytys alkaa. Kiertopumppu (mikäli sitä on) kytkeytyy päälle. Juhlakäytön lopetus Automaattisesti 8 tunnin kuluttua. Tai Automaattisesti vaihdettaessa käyttötilaan Normaali tai Pys. arvo aikaohjelman mukaisesti. Tai Kohtaan Juhlakäyttö säädetään Pois. 24

25 Energiansäästötoiminto Säästökäyttö Huonelämmitys/huonejäähdytys Säästökäytön asetus lämmitystä varten 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Säästökäyttö Näyttö perusvalikossa Huonelämpötilan säädetyn asetusarvon näyttö ei muutu. Jäähdytys lämmitys-/jäähdytyspiirillä on säästökäytöllä kytketty Pois päältä. Erillistä jäähdytyspiiriä varten ei voi säätää säästökäyttöä. LP1 14 C 21 C Menoveden lämpötila 40 C Kuva. 20 Säästökäytön lopetus Automaattisesti vaihdettaessa käyttötilaan Alennettu tai Valmiustila aikaohjelman mukaisesti. Tai Kohtaan Säästökäyttö säädetään Pois. Energiansäästötoiminto Lomaohjelma Lomaohjelman asetus lämmitystä/jäähdytystä, ilmanvaihtoa varten Lomaohjelma koskee kaikkia lämmitys-/jäähdytyspiirejä. Jos lämpöpumpun ohjauskeskukseen on yhdistetty ilmanvaihtolaite, lomaohjelma koskee myös asunnon ilmanvaihtoa. Lomaohjelma käynnistyy klo lähtöpäivää seuraavana päivänä ja päättyy klo paluupäivänä, eli asetettu aikaohjelma on aktiivinen lähtö- ja paluupäivänä (katso sivu 22). : 2. Lämmitys tai Lämm./jäähdytys 3. Lomaohjelma 4. Säädä haluttu lähtö- ja paluupäivä. Lomaohjelma Lähtöpäivä: Päivämäärä Paluupäivä: LP1 ke Päivämäärä pe Valitse painikkeella ( Kuva. 21 Lomaohjelmalla on seuraavat vaikutukset: Huonelämmitys: Lämmitys-/jäähdytyspiirit käyttöohjelmalla Lämmitys ja lämminvesi tai Lämm./jäähd. ja KV Huoneet lämmitetään säädettyyn alennettuun huonelämpötilaan (katso sivu 21). Lämmitys-/jäähdytyspiirit käyttöohjelmassa Vain käyttövesi : Huonelämmitystä, lämpöpumpun jäätymisenestoa ja mahdollisesti asennettua lämmityspiirin puskurivaraajaa ei ole aktivoitu. Huonejäähdytys: Ei jäähdytystä lämmitys-/jäähdytyspiirillä. Erillistä jäähdytyspiiriä jäähdytetään edelleen. Käyttöveden lämmitys: Ei käyttöveden lämmitystä, käyttövesivaraajan jäätymisenesto on toiminnassa. Asunnon ilmanvaihto (käytettäessä ilmanvaihtolaitetta): Asunnon ilmanvaihto ilman vähimmäistilavuusvirralla ( 1 ). 25

26 Huonelämmitys/huonejäähdytys Energiansäästötoiminto Lomaohjelma (jatkoa) Näyttö perusvalikossa Näyttö laajennetussa valikossa LP1 Hae asetettu lomaohjelma näyttöön laajennetun valikon kohdasta Tietoja (katso sivu 41). 14 C 21 C Lomaohjelma Menoveden lämpötila 40 C Kuva. 22 Lomaohjelman keskeytys tai poisto 2. Lämmitys tai Lämm./jäähdytys 3. Lomaohjelma 4. Poista ohjelma 26

27 Käyttöveden lämpötilat Käyttöveden lämmitys Normaalin lämpimän käyttöveden lämpötilan säätö Tehtaan säätö: 50 C 2. Käyttövesi 3. Käyttöved. as.lämpötila 4. Aseta haluttu arvo. Korotetun lämpimän käyttöveden lämpötilan säätö Tehtaan säätö: 60 C Seuraavissa tapauksissa käyttövesi lämmitetään korotettuun lämpimän käyttöveden lämpötilaan: Aikaohjelmassa on valittu käyttöveden lämmitykselle aikajaksoksi Lämpötila2 (katso sivu 27). Käyttöveden kertalämmitys on aktivoitu (katso sivu 29). Manuaalinen käyttö on aktivoitu (katso sivu 44). 2. Käyttövesi 3. Lämminveden asetus-lt 2 4. Aseta haluttu arvo. Vapauta mahd. sähkölisälämmitys, jotta päästään haluttuun lämpimän käyttöveden lämpötilaan (katso sivu 30). Käyttöohjelma Lisätietoja on liitteen luvussa Käsitteiden selitykset. Käyttöohjelman asettaminen käyttöveden lämmitystä varten Ensisijaiselle lämmitys-/jäähdytyspiirille Perusvalikko / käyttöohjelmaan: Esim. Vain käyttövesi. Muista mahdollisista käyttöohjelmista on tietoa sivulla Vahvista valinta painamalla OK. 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Esim. Vain käyttövesi. Muista mahdollisista käyttöohjelmista on tietoa sivulla 15. Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys tai Lämm./jäähdytys Aikaohjelma Lisätietoja on liitteen luvussa Käsitteiden selitykset. Aikaohjelman asetus käyttöveden lämmitystä varten Tehtaan säätö: Yksi aikajakso klo kaikille viikonpäiville käyttötilalla Ylhäällä. : 2. Käyttövesi 27

28 Käyttöveden lämmitys Aikaohjelma (jatkoa) 3. Aikaohj. lämminvesi 4. Aseta haluamasi aikajaksot ja käyttötila. Aikaohjelman asettamisessa käytettävästä menettelystä on tietoa sivulla 16. Aikajaksojen välillä käyttövettä ei lämmitetä, vain käyttövesivaraajan jäätymisenesto on aktiivinen. Ota huomioon säätöä tehdessäsi se, että lämmityslaitteisto tarvitsee jonkin aikaa käyttövesivaraajan kuumentamiseen haluttuun lämpötilaan. Valitse alkamis- ja päättymisajankohta vastaavasti aikaisemmin tai käytä hyväksesi toimintoja Käynnistysoptimointi (katso sivu 28) ja Poiskytkentäoptim. (katso sivu 28). Käyttöveden lämmityksen käyttötila Ylhäällä Käyttövesivaraajan yläosa lämmitetään lämpötilaan Käyttöved. as.lämpötila (katso sivu 27) esim. silloin, kun lämpimän käyttöveden tarve on vähäisempi. Normaali Käyttövesivaraajan koko sisältö lämmitetään lämpötilaan Käyttöved. as.lämpötila (katso sivu 27). Lämpötila2 Käyttövesivaraajan koko sisältö lämmitetään lämpötilaan Käyttöveden asetus-lt. 2 (katso sivu 27). Käyttötiloja Normaali ja Lämpötila2 koskeva erikoisuus Seuraavissa laitteistomalleissa lämmitetään lämminvesiaraajan koko sisältö: Lämpöpumpussa on integroitu lämminvesivaraaja. Erillinen lämminvesivaraaja ilman sähkövastusta (sähkölisälämmitys). Ei ylimääräistä lämmöntuottajaa (esim. öljy-/kaasulämmityskattila). tai Ylimääräistä lämmöntuottajaa (esim. öljy-/kaasulämmityskattila) käytetään vain huonelämmitykseen eikä käyttöveden lämmitykseen. Seuraavissa laitteistomalleissa lämmitetään vain lämminvesivaraajan yläosa: Erillistä lämminvesivaraajaa lämmitetään lisäksi sähkövastuksella (sähkölisälämmityksellä). Erillistä lämminvesivaraajaa lämmitetään lisäksi muulla lämmöntuottajalla (esim. öljy-/kaasulämmityskattilalla). Jos sinulla on laitteistomallia koskevia kysymyksiä, ota yhteyttä huoltoliikkeeseen. Käynnistysoptimoinnin asetus Käynnistyksen optimoinnilla varmistetaan se, että aikaohjelman tietyn ajanjakson alussa lämmin käyttövesi on jo lämmitetty säädettyyn lämpötilaan. : 2. Lämmin käyttövesi 3. Käynnistysoptimointi Esimerkki: Aamulla klo 6.00 lähtien tarvitaan lämmintä vettä suihkua varten. Ajanjakso säädetään alkavaksi aikaohjelmassa klo Käynnistysoptimoinnilla käynnistetään käyttöveden lämmitys automaattisesti aikaisemmin. Silloin on klo käytettävissä säädetyn lämpöistä vettä. Poiskytkentäoptimoinnin asetus Poiskytkentäoptimointi varmistaa sen, että lämminvesivaraaja on tietyn ajanjakson lopussa aikaohjelman mukaisesti käyttötilassa Normaali aina täysin lämmitettynä. : 2. Lämmin käyttövesi 3. Poiskytkentäoptim. Kiertopumpun aikaohjelman asetus Tehtaan säädölläei ole säädetty kiertopumpulle aikajaksoa, ts. kiertopumppu on kytketty pois päältä. : 2. Käyttövesi Aikaohj. kierto 4. Aseta haluamasi aikajaksot ja käyttötila. Aikaohjelman asettamisessa käytettävästä menettelystä on tietoa sivulla 16. Aikajaksojen välillä kiertopumppu on kytketty pois päältä.

29 Käyttöveden lämmitys Aikaohjelma (jatkoa) Kiertopumpun käyttötila 5/25 tahti Kiertopumppu käynnistyy kaksi kertaa tunnissa 5 minuutin ajaksi (tauon kesto 25 minuuttia). 5/10 tahti Kiertopumppu käynnistyy neljä kertaa tunnissa 5 minuutin ajaksi (tauon kesto 10 minuuttia). Päällä Kiertopumppu käy jatkuvasti. Käyttöveden lämmitys aikaohjelman ulkopuolella 1x käyttöv. lämm. aktivointi Käyttövesi lämmitetään lämpötilaan Käyttöveden asetus-lt. 2 (katso sivu 27). Vähintään yhdelle laitteiston lämmityspiirille/jäähdytyspiirille täytyy olla säädettynä jokin seuraavista käyttöohjelmista: Lämmitys ja lämminvesi Lämm./jäähd. ja KV Jäähdytys ja lämmin vesi Vain käyttövesi 2. Käyttövesi 3. 1x käyttöv. lämm. Toiminto päättyy automaattisesti, kun Käyttöveden asetus-lt 2 on saavutettu. Käyttöveden lämmityksen poiskytkentä Kun kylmää käyttövettä ei haluta kuumentaa eikä huoneita lämmittää tai jäähdyttää. Ensisijaiselle lämmitys-/jäähdytyspiirille Perusvalikko / valitse käyttöohjelma Poiskytk.käyttö (Jäätymisenesto). 2. Vahvista painamalla OK. Kaikki lämmitys-/jäähdytyspiirit 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Poiskytkentäkäyttö (Jäätymisenesto) Kun kylmää käyttövettä ei haluta kuumentaa, mutta huoneita halutaan lämmittää. 2. Lämmitys tai Lämm./jäähdytys 3. Valitse haluamasi lämmitys-/jäähdytyspiiri tarvittaessa painikkeilla /. 4. Käyttöohjelma 5. Valitusta lämmitys-/jäähdytyspiiristä riippuen: Esim. Lämmitys ja lämmin vesi 6. painetaan valikkoon saakka. 7. Lämmin käyttövesi 8. Käyttöved. as. lämp.t. 9. Säädä arvo 10 C. 29
