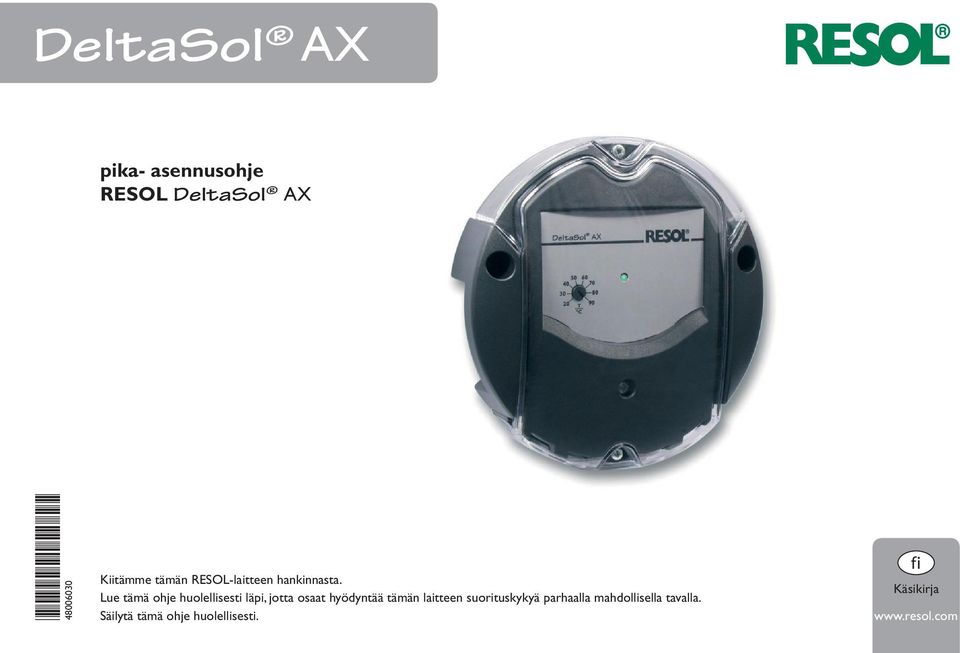

1 DeltaSol AX pika- asennusohje RESOL DeltaSol AX * * Kiitämme tämän RESOL-laitteen hankinnasta. Lue tämä ohje huolellisesti läpi, jotta osaat hyödyntää tämän laitteen suorituskykyä parhaalla mahdollisella tavalla. Säilytä tämä ohje huolellisesti. f Käsikirja

Lue tämä ohje huolellisesti läpi, jotta osaat hyödyntää tämän laitteen

2 fi Turvaohjeet Noudata näitä turvaohjeita tarkasti ihmisille ja omaisuudelle aiheutuvien vaarojen ja vahinkojen sulkemiseksi pois. Kohderyhmä Tämä opas on tarkoitettu yksinomaan valtuutetuille ammattilaisille. Vain sähköalan ammattilaiset saavat suorittaa sähkötöitä. Ensimmäinen käyttöönoton suorittajan täytyy olla laitteiston valmistaja tai sen nimeämä Määräykset ammattihenkilö. Noudata töiden yhteydessä voimassaolevia standardeja, määräyksiä ja direktiivejä! Symbolien selitykset Tietoja laitteesta Määräystenmukainen käyttö Aurinko-ohjausyksikkö on tarkoitettu käytettäväksi vakiomallisissa aurinko- ja lämmitysjärjestelmissä ottaen huomioon tässä ohjeessa ilmoitetut tekniset tiedot. VAROITUS! Varoitukset on merkitty varoituskolmiolla! ÎÎNe ilmoittavat, miten vaara voidaan välttää! Määräystenvastaisesta käytöstä on seurauksena kaikkien vastuuvaatimusten raukeaminen. Merkkisanat luonnehtivat esiintyvän vaaran vakavuutta, ellei sitä vältetä. VAROITUS merkitsee, että voi sattua henkilövahinkoja, mahdollisesti syntyä CE-vaatimustenmukaisuusvakuutus myös hengenvaarallisia vammoja. HUOMIO merkitsee, että voi syntyä esinevahinkoja. Tuote on asianomaisten direktiivien mukainen ja siten varustettu CEmerkillä. Vaatimustenmukaisuusvakuutus voidaan pyytää valmistajalta. Huomautus: Huomautukset on merkitty informaatiosymbolilla. Huomautus: Voimakkaat sähkömagneettiset kentät voivat haitata ohjausyksikön toimintaa. ÎÎ Varmista, ettei ohjausyksikköä ja järjestelmää altisteta voimakkaille sähkömagneettisille säteilylähteille. Erehdykset mahdollisia ja oikeudet teknisiin muutoksiin pidätetään. ÎÎ Nuolilla merkityt tekstin osat kehottavat ryhtymään toimiin. Jätehuolto Laitteen pakkausmateriaali on hävitettävä ympäristöä saastuttamattomalla tavalla. Käytetyt vanhat laitteet on toimitettava valtuutettuun keruupisteeseen ja ne on hävitettävä ympäristöä saastuttamattomalla tavalla. Otamme pyynnöstä takaisin meiltä ostetut käytetyt laitteet ja takaamme niiden ympäristöä saastuttamattoman hävityksen _ _DeltaSol_AX.monfi.indd 2

Ensimmäinen käyttöönoton suorittajan täytyy olla laitteiston valmistaja tai sen nimeämä Määräykset ammattihenkilö. Noudata töiden yhteydessä voimassaolevia standardeja, määräyksiä ja direktiivejä!

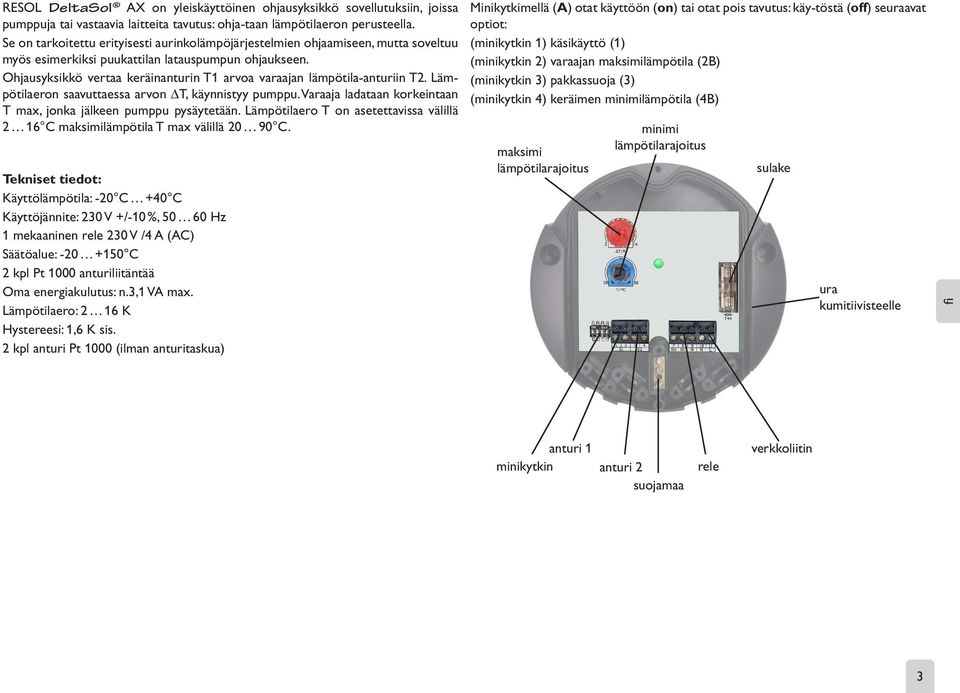

3 RESOL DeltaSol AX on yleiskäyttöinen ohjausyksikkö sovellutuksiin, joissa pumppuja tai vastaavia laitteita tavutus: ohja-taan lämpötilaeron perusteella. Se on tarkoitettu erityisesti aurinkolämpöjärjestelmien ohjaamiseen, mutta soveltuu myös esimerkiksi puukattilan latauspumpun ohjaukseen. Ohjausyksikkö vertaa keräinanturin T1 arvoa varaajan lämpötila-anturiin T2. Lämpötilaeron saavuttaessa arvon ΔT, käynnistyy pumppu. Varaaja ladataan korkeintaan T max, jonka jälkeen pumppu pysäytetään. Lämpötilaero T on asetettavissa välillä 2 16 C maksimilämpötila T max välillä C. Tekniset tiedot: Käyttölämpötila: -20 C +40 C Käyttöjännite: 230 V +/-10 %, Hz 1 mekaaninen rele 230 V /4 A (AC) Säätöalue: C 2 kpl Pt 1000 anturiliitäntää Oma energiakulutus: n.3,1 VA max. Lämpötilaero: 2 16 K Hystereesi: 1,6 K sis. 2 kpl anturi Pt 1000 (ilman anturitaskua) Minikytkimellä (A) otat käyttöön (on) tai otat pois tavutus: käy-töstä (off) seuraavat optiot: (minikytkin 1) käsikäyttö (1) (minikytkin 2) varaajan maksimilämpötila (2B) (minikytkin 3) pakkassuoja (3) (minikytkin 4) keräimen minimilämpötila (4B) maksimi lämpötilarajoitus minimi lämpötilarajoitus sulake ura kumitiivisteelle fi anturi 1 minikytkin anturi 2 suojamaa rele verkkoliitin 3

Ohjausyksikkö vertaa keräinanturin T1 arvoa varaajan lämpötila-anturiin T2. Lämpötilaeron saavuttaessa arvon ΔT, käynnistyy pumppu.

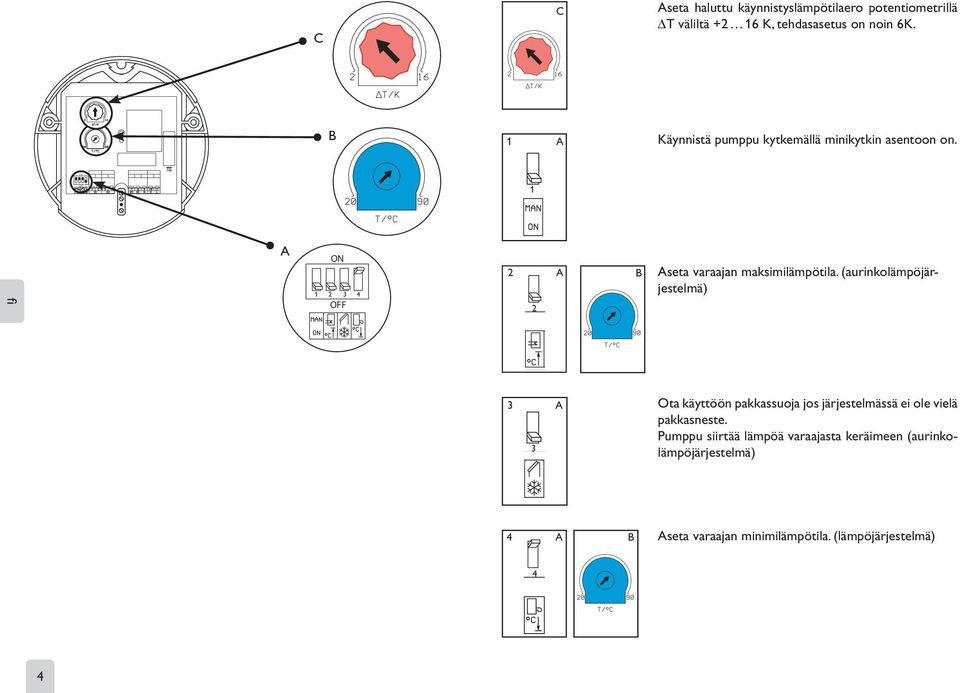

4 C C Aseta haluttu käynnistyslämpötilaero potentiometrillä ΔT väliltä K, tehdasasetus on noin 6K. B 1 A Käynnistä pumppu kytkemällä minikytkin asentoon on. fi A A B Aseta varaajan maksimilämpötila. (aurinkolämpöjärjestelmä) 3 A Ota käyttöön pakkassuoja jos järjestelmässä ei ole vielä pakkasneste. Pumppu siirtää lämpöä varaajasta keräimeen (aurinkolämpöjärjestelmä) 4 A B Aseta varaajan minimilämpötila. (lämpöjärjestelmä) 4

(aurinkolämpöjärjestelmä) 3 A Ota käyttöön pakkassuoja jos järjestelmässä ei ole vielä pakkasneste.

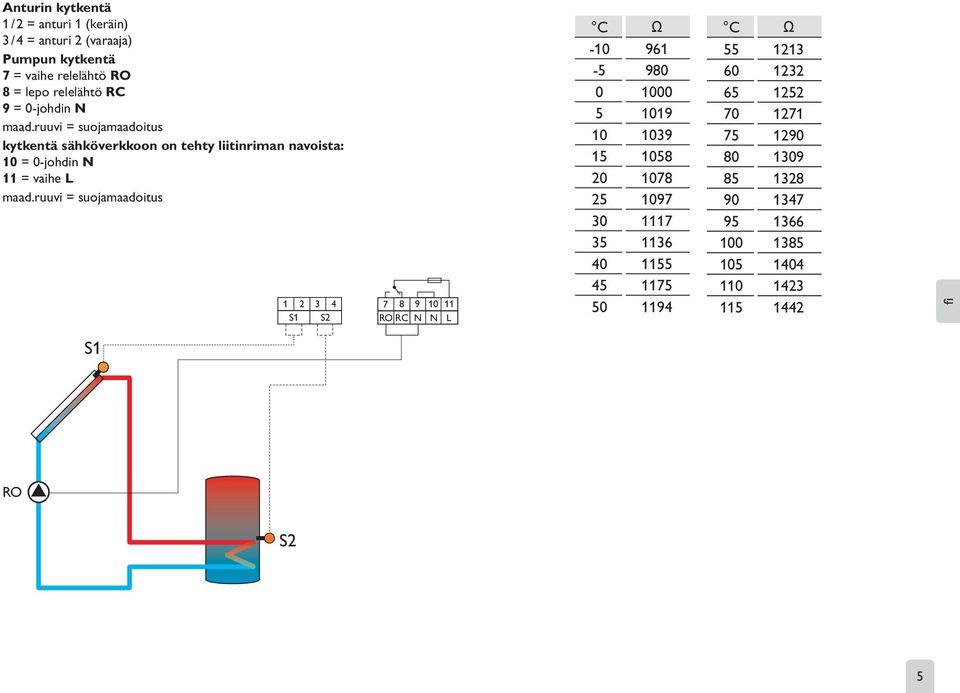

5 Anturin kytkentä 1 / 2 = anturi 1 (keräin) 3 / 4 = anturi 2 (varaaja) Pumpun kytkentä 7 = vaihe relelähtö RO 8 = lepo relelähtö RC 9 = 0-johdin N maad.ruuvi = suojamaadoitus kytkentä sähköverkkoon on tehty liitinriman navoista: 10 = 0-johdin N 11 = vaihe L maad.ruuvi = suojamaadoitus S1 S2 RO RC N N L C Ω C Ω fi S1 RO S2 5

ruuvi = suojamaadoitus 7 8 9 10 11 S1 S2 RO RC N N L C Ω -10 961-5 980 0 1000 5 1019 10 1039 15 1058 20 1078 25 1097 30 1117 35 1136 40

6 fi 6

7 7 fi

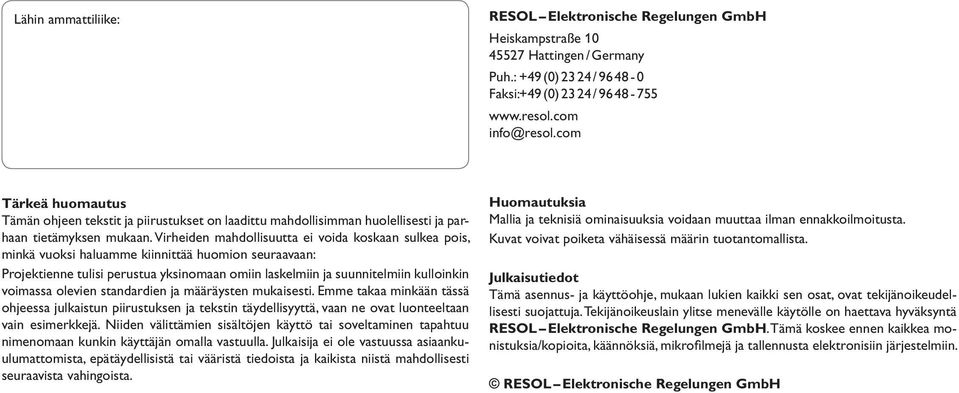

8 Lähin ammattiliike: RESOL Elektronische Regelungen GmbH Heiskampstraße Hattingen / Germany Puh.: +49 (0) 2324 / Faksi: +49 (0) 2324 / info@resol.com Tärkeä huomautus Tämän ohjeen tekstit ja piirustukset on laadittu mahdollisimman huolellisesti ja parhaan tietämyksen mukaan. Virheiden mahdollisuutta ei voida koskaan sulkea pois, minkä vuoksi haluamme kiinnittää huomion seuraavaan: Projektienne tulisi perustua yksinomaan omiin laskelmiin ja suunnitelmiin kulloinkin voimassa olevien standardien ja määräysten mukaisesti. Emme takaa minkään tässä ohjeessa julkaistun piirustuksen ja tekstin täydellisyyttä, vaan ne ovat luonteeltaan vain esimerkkejä. Niiden välittämien sisältöjen käyttö tai soveltaminen tapahtuu nimenomaan kunkin käyttäjän omalla vastuulla. Julkaisija ei ole vastuussa asiaankuulumattomista, epätäydellisistä tai vääristä tiedoista ja kaikista niistä mahdollisesti seuraavista vahingoista. Huomautuksia Mallia ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta. Kuvat voivat poiketa vähäisessä määrin tuotantomallista. Julkaisutiedot Tämä asennus- ja käyttöohje, mukaan lukien kaikki sen osat, ovat tekijänoikeudellisesti suojattuja. Tekijänoikeuslain ylitse menevälle käytölle on haettava hyväksyntä RESOL Elektronische Regelungen GmbH. Tämä koskee ennen kaikkea monistuksia/kopioita, käännöksiä, mikrofilmejä ja tallennusta elektronisiin järjestelmiin. RESOL Elektronische Regelungen GmbH

Virheiden mahdollisuutta ei voida koskaan sulkea pois, minkä vuoksi haluamme kiinnittää huomion seuraavaan: Projektienne tulisi perustua yksinomaan omiin laskelmiin ja suunnitelmiin kulloinkin
