Käyttöohje. DEVIreg 550. Älykäs elektroninen termostaatti.

Transkriptio

1 Käyttöohje DEVIreg 550 Älykäs elektroninen termostaatti

2

3 Sisällysluettelo 1 Johdanto Turvaohjeet Asetukset Pakkassuoja Aika ja viikonpäivä Jaksot, jolloin lämpötilaa lasketaan Lattian minimilämpötila Termostaatin lukitus Termostaatin kytkeminen päälle/ pois Kellon asetusten tallentaminen (varaakku) Virheilmoitukset Takuu Hävitysohjeet Käyttöohje 3

4 1 Johdanto DEVIreg 550 on erityisesti lattialämmitysjärjestelmiin suunniteltu mukautuva lämpötilan säädin, joka käyttää sisäänrakennettua huoneanturia ja erillistä lattia-anturia. Sitä voidaan kuitenkin käyttää myös muissa lämmitysjärjestelmissä, esim. sähkölämmityslaitteissa. Termostaatti mittaa lattiasta säteilevää lämpöä sekä huoneen ilmanlämpötilaa ja kompensoi näin ulkopuolisia sääolosuhteita. Toisin sanoen DEVIreg 550 säätää automaattisesti lämmityksen vastaamaan käyttäjän mukavuusasetuksia muuttuvista sääolosuhteista huolimatta. Automaattinen säätö astuu voimaan pian asetusten määrittämisen ja mukavuuslämpötilan valinnan jälkeen. Termostaatti havaitsee myös äkillisen lämpötilan laskun huoneessa. Sen sijaan, että se ryhtyisi kompensoimaan lämpötilan laskua kytkemällä lämmön välittömästi päälle, järjestelmä tallentaa tiedot ja tarkastaa, aiheutuiko äkillinen lämpötilan lasku esimerkiksi 10 minuuttia auki olleesta ikkunasta. 4 Käyttöohje

5 Myös taloudellisten lämpötilajaksojen ohjelmointi (ts. lämpötilan lasku yöllä ja asukkaiden ollessa työpaikalla) on hyvin yksinkertaista. Lämmityksen aloitusajankohtaa ei tarvitse laskea, jotta tietty lämpötila saavutettaisiin tiettyyn aikaan. Riittää, kun DEVIreg 550 termostaattiin asetetaan mukavuuslämpötila - muu tapahtuu automaattisesti. Määrittämällä huoneen lämpöhäviön DEVIreg 550 tietää, milloin lämmitys on käynnistettävä, jotta valittu lämpötila saavutetaan haluttuun aikaan. 1.1 Turvaohjeet Noudata seuraavia ohjeita: Älä peitä termostaattia esim. ripustamalla sen eteen pyyhkeitä tai vastaavia. Tämä heikentää termostaatin kykyä mitata ja säätää huonelämpötila oikein. Älä roiskuta termostaatin päälle mitään nesteitä. Älä avaa, pura tai tee mitään muutoksia termostaattiin. Jos termostaatti asennetaan paikkaan, jossa on pieniä lapsia, käytä termostaatin lukitusta. Älä katkaise termostaatin käyttöjännitettä. Valtuutetun ja pätevän asentajan on asennettava termostaatti paikallisten määräysten mukaisesti. Käyttöohje 5

6 2 Asetukset Termostaatin näyttöön on merkitty selkeillä visuaalisilla symboleilla aktiiviset ja valitut toiminnot, todellinen lämpötila ja aika. ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ 1. Jäätymissuojauksen symboli. 2. Ajan, lämpötilan, tekstin jne. numeerinen näyttö. 3. Viikonpäivä. 4. Todellisen ajan vilkkuva näyttö. 5. Aika- ja päivämääräasetuksen symboli. 6. Ajastintilan symboli. 7. Lattialämmityksen symboli. 8. Lämpöasteiden symboli. 6 Käyttöohje

7 9. Turvalukitus. 10. Taloudelliset lämpötilajaksot (ts. jaksot, jolloin lämpöä lasketaan). Perussäännöt termostaatin asetusten muuttamiseen Asetusvalikkojen käyttö Arvon nostaminen Arvon alentaminen Arvon vahvistaminen tai seuraavaan asetukseen siirtyminen Lämpötilan mittayksikkö Kun painat painiketta ja pidät sitä pohjassa tietyn sekuntimäärän, asetusvalikko ilmestyy näyttöön. Käännä painiketta oikealle (myötäpäivään). Käännä painiketta vasemmalle (vastapäivään). Paina painiketta kerran. Lämpötila näytetään joko celsiusasteissa (5 C - 35 C) huoneanturia käytettäessä tai asteikolla 1-10 pelkkää lattia-anturia käytettäessä (jolloin yksi askel asteikossa vastaa noin 5 C). Käyttöohje 7

8 Verkkoasennus Jos DEVIreg 550-termostaatteja on asennettuina useampia, ne voidaan liittää väylään. Silloin yksi termostaateista määritetään masterlaitteeksi, joka valvoo aikaa ja viikonpäivää ja alentaa lämpötilaa taloudellisten lämpötilajaksojen aikana muiden ns. orjalaitteiden osalta. Näiden asetusten muutokset on siis tehtävä mastertermostaattiin, ja ne astuvat automaattisesti voimaan kaikissa "orjatermostaateissa". Ota yhteys sähköasentajaan, joka voi selvittää, onko asuntosi termostaatit asennettu väylään. Jos näin on, kysy, mikä termostaateista on masterlaite. 2.1 Pakkassuoja Termostaatin asettaminen pakkassuojaustilaan 1. Käännä painiketta vastapäivään, kunnes lämpötila saavuttaa +5 C (tai 1, jos käytetään asteikkoa 1-10). Näyttöön ilmestyy pakkaskuvake. 8 Käyttöohje

9 2.2 Aika ja viikonpäivä Aikaa ja viikonpäivää ei ole asetettu oletusarvoisesti. Ajan ja viikonpäivän asettaminen 1. Paina ja pidä painiketta pohjassa 3 sekunnin ajan. Näyttöön ilmestyy kuvake ajan ja viikonpäivän numeron asettamista varten. 2. Käännä painiketta vasemmalle tai oikealle. Aina kun aika 00:00 ohitetaan, viikonpäivä siirtyy yhden päivän verran taakse- tai eteenpäin riippuen painikkeen kääntösuunnasta. Valitsemastasi numerosta tulee senhetkisen viikonpäivän numero, ts. 1-7 eivät automaattisesti vastaa mitään tiettyä päivää. Jos tänään esimerkiksi on tiistai ja valitset näytöstä numeron 2, tiistain numeroksi asetetaan Aseta oikea aika kääntämällä painiketta. Käyttöohje 9

10 4. Kun aika on oikein, tallenna asetukset painamalla painiketta. 2.3 Jaksot, jolloin lämpötilaa lasketaan DEVIreg 550 DEVIreg 550-termostaatin voi joko asettaa säilyttämään lämpötila vakaana tai vaihtamaan automaattisesti matalamman lämpötilan jaksojen (taloudelliset lämpötilajaksot) ja mukavuuslämpötilan välillä. Oletusarvoisesti termostaattiin on asetettu seuraavat mukavuusjaksot: Maanantaista perjantaihin klo ja Lauantaista sunnuntaihin klo Jos termostaatin halutaan vaihtavan automaattisesti mukavuuslämpötilan ja taloudellisten lämmitysjaksojen välillä (esim. yöaikaan tai työpäivien ajaksi), käytetään ajastinta. Lämpötilaa lasketaan tietty astemäärä mukavuuslämpötilaan verrattuna. Oletusarvona on -5 C. Jos mukautuva toiminto on aktivoitu (kuten normaalisti), käyttäjän on ainoastaan valittava jaksot, jolloin käytetään mukavuuslämpötilaa ja taloudellista lämpötilaa. Tämän jälkeen termostaatti laskee, milloin lämmitys on käynnistettävä, jotta haluttu lämpötila saavutetaan haluttuun aikaan. 10 Käyttöohje

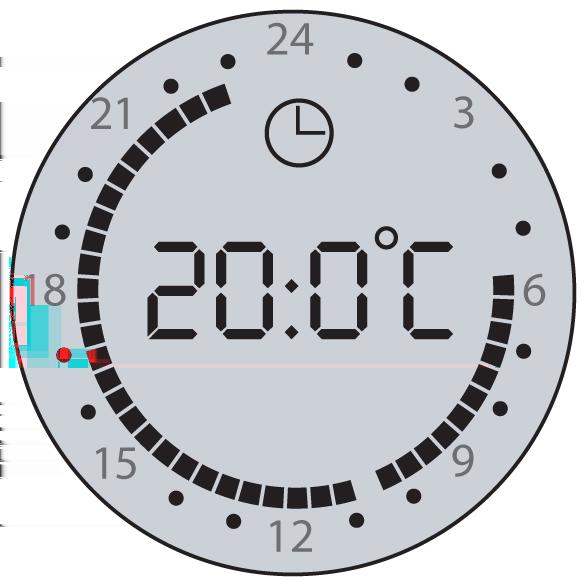

11 Mukavuus- ja taloudellisuusjaksojen määrittäminen Huomautus: Aluslevyn merkinnät osoittavat mukavuus- ja taloudellisuusjaksot. Vilkkuva kohta ilmaisee senhetkisen kellonajan. Jos teet virheen, kierrä levyä vastapäivään ensimmäiseen segmenttiin saakka ja tyhjennä valinnat painamalla painiketta. 1. Paina ja pidä painiketta painettuna 6 sekunnin ajan. Näytössä näkyy ajastinkuvake ja viikonpäiviä kuvaavat numerot. 2. Käännä painiketta myötäpäivään, kunnes saavutat ensimmäisen mukavuuslämmitysjakson alkamisajan ja viikonpäivän, esim. päivä 1 klo Vahvista alkamisaika painamalla painiketta kerran. Käyttöohje 11

12 3. Käännä painiketta myötäpäivään, kunnes saavutat ajan, jolloin lämpötilaa lasketaan, esim Vahvista painamalla painiketta kerran. DEVIreg Käännä painiketta myötäpäivään, kunnes saavutat ajan, jolloin mukavuuslämmitys astuu jälleen voimaan, esim Vahvista painamalla painiketta kerran. 5. Käännä painiketta myötäpäivään, kunnes saavutat ajan, jolloin lämpötilaa lasketaan jälleen, esim Vahvista painamalla painiketta kerran. 6. Käännä painiketta myötäpäivään. Kun ohitat aikanäytössä keskiyön (00:00), voit tehdä seuraavan päivän asetukset aiemman kuvauksen mukaisesti. 7. Toista vaiheet 3-6, kunnes olet asettanut lämmitysjaksot kaikille seitsemälle viikonpäivälle. 12 Käyttöohje

13 8. Pidä painiketta painettuna 3 sekunnin ajan, jotta asetukset tallentuvat. Näyttö palaa automaattisesti normaaliin näyttötilaan. Ajastimen kytkeminen päälle/pois 1. Aseta ajastin päälle/pois painamalla painiketta kerran. Voit esimerkiksi haluta kytkeä ajastimen pois päältä, jos mukavuusjaksoa on pidennettävä. Samoin voit haluta kytkeä ajastimen pois päältä, jos lämpötilaa halutaan alentaa pidemmäksi ajaksi, esim. loman vuoksi. Kun ajastin on päällä, sen kuvake näkyy näytön yläosassa. Katkeamaton graafinen ympyrä näytössä ilmaisee, että mukavuuslämpötila on päällä jatkuvasti, ts. ajastin ei ole päällä. Käyttöohje 13

14 2.4 Lattian minimilämpötila Huomautus: Lattian minimilämpötila on voimassa ainoastaan, jos termostaatti on konfiguroitu käyttämään sekä huone- että lattia-anturia (rfs-tila) ja vain mukavuuslämmitysjakson aikana. 1. Paina ja pidä painiketta pohjassa 9 sekunnin ajan. "MFt" (Lattian minimilämpötila) ilmestyy näyttöön. 2. Käännä painiketta, kunnes saavutat haluamasi lattian minimilämpötilan. Vahvista painamalla painiketta lyhyesti. Näyttö palaa normaalitilaan. Lattian lämpötila pidetään nyt määritetyn alarajan yläpuolella. 14 Käyttöohje

15 2.5 Termostaatin lukitus Termostaatin lukitusta käytetään estämään termostaatin asetusten tahattomat muutokset. Termostaatin lukituksen käyttöönotto 1. Pidä painiketta pohjassa ja käännä sitä samalla vastapäivään, kunnes näyttöön ilmestyy "COdE". Valitse sitten "0033" kääntämällä painiketta myötäpäivään. 2. Vahvista painamalla kerran. Termostaatin lukitusta osoittava kuvake ilmestyy näyttöön. Termostaatin lukitus on nyt päällä, eikä termostaatin asetuksia voida muuttaa ennen kuin termostaatin lukitus poistetaan käytöstä. Termostaatin lukituksen poistaminen käytöstä 1. Pidä painiketta pohjassa ja käännä sitä samalla vastapäivään, kunnes näyttöön ilmestyy "COdE". 2. Valitse "0033" kääntämällä painiketta myötäpäivään. Käyttöohje 15

16 3. Vahvista painamalla kerran, jolloin kuvake katoaa näytöltä. Termostaatin lukitus on nyt poistettu käytöstä ja termostaatin asetuksiin voidaan tehdä muutoksia. 2.6 Termostaatin kytkeminen päälle/pois Huomautus: Oletusarvoisesti termostaatti on päällä. Kytke ajastin pois päältä ennen termostaatin poiskytkemistä. Termostaatin kytkeminen pois päältä 1. Varmista, että ajastin on kytketty pois päältä (näytössä katkeamaton musta graafinen ympyrä). 2. Käännä painiketta vastapäivään, kunnes lämpötila on alle +5 C (tai 1, jos lämpötila näytetään asteikolla 1-10). Käännä painiketta, kunnes näyttöön ilmestyy OFF. DEVIreg 550 Termostaatin kytkeminen päälle 1. Käännä painiketta myötäpäivään, kunnes lämpötila on yli +5 C (tai 1, jos lämpötila näytetään asteikolla 1-10). 16 Käyttöohje

17 3 Kellon asetusten tallentaminen (varaakku) Vara-akku tallentaa aika-asetukset sähkökatkon sattuessa ja lataa itsensä automaattisesti, kun virta palautuu. Termostaatin on oltava kytkettynä jatkuvaan käyttöjännitteeseen. Älä katkaise termostaatin käyttöjännitettä. 4 Virheilmoitukset DEVIreg 550 -termostaatissa on sisäänrakennettu järjestelmä, joka tarkastaa säännöllisesti lämmitysjärjestelmän, termostaatin ja mahdollisen verkon toimintahäiriöiden varalta. Kun vika havaitaan, termostaatin näytön ulompi kehä vilkkuu ja yhdessä normaalisti viikonpäivää kuvaavista numeroista näkyy virhekoodi. Numero Virhe 2 Konfiguroitu masterlaitteeksi, mutta toinen masterlaite havaittu. Ratkaisu Soita sähköasentajalle (vain yksi laite voidaan konfiguroida masterlaitteeksi). Käyttöohje 17

18 3 Konfiguroitu orjalaitteeksi, mutta masterlaitetta ei löydy. 4 Termostaatti on kytkeytynyt pois päältä ylikuumenemisen seurauksena. 5 Anturivika. Lattiaanturin oikosulku. 6 Anturivika. Avoin virtapiiri lattia-anturissa. 7 Kelloa ei ole asetettu. Soita sähköasentajalle (yksi laite on konfiguroitava masterlaitteeksi). Soita sähköasentajalle. (Anna termostaatin viilentyä ja poista se sitten virhetilasta siirtymällä perusasetuksiin.) Soita sähköasentajalle. (Lattia-anturi on tarkastettava ja tarvittaessa vaihdettava.) Soita sähköasentajalle. (Lattia-anturi on tarkastettava ja tarvittaessa vaihdettava.) Aseta kello. DEVIreg Käyttöohje

19 5 Takuu 2 Y E A R 6 Hävitysohjeet Käyttöohje 19
