1 XW60K JA T620 V620 CX620 Malli XW60K on mikroprosessoripohjainen ohjain joka soveltuu käytettäväksi keski- tai matalaa lämpötilaa jäähdyttävien yksiköiden kanssa. Ohjain on varustettu neljällä relelähdöllä, joilla ohjataan kompressoria, sulatusta, höyrystimen puhaltimia ja valaistusta. Ohjain sisältää myös 4 NTC anturin sisääntuloa. Yksi lämpötilan tarkkailuun, yksi höyrystimen lämpötilan tarkkailuun sulatuksen jälkeen, kolmas ja neljäs lauhduttimen lämpötilan tarkkailuun. Näppäimistöt T620 V620 CX620

Ohjain on varustettu neljällä relelähdöllä, joilla ohjataan kompressoria, sulatusta, höyrystimen puhaltimia ja valaistusta.

2 NÄPPÄIMET Näyttää asetetun lämpötilan asetusarvon. Ohjelmointitilassa valitsee parametrin tai hyväksyy toiminnon. Näyttää suurimman tallennetun lämpötilan. Ohjelmointitilassa selaa parametreja tai nostaa valittua arvoa. Painamalla nappia 3sekuntia käynnistyy pikajäähdytys sykli. Näyttää pienimmän tallennetun lämpötilan. Ohjelmointitilassa selaa parametreja tai laskee valittua arvoa. Painamalla nappia 3sekuntia käynnistyy sulatus. Painamalla nappia sytyttää ja sammuttaa kylmähuoneen valaistuksen. Painamalla nappia laite käynnistyy tai sammuu. NÄPPÄIN YHDISTELMÄT Lukitsee näppäimet ja avaa näppäimet. Siirtyy ohjelmointitilaan. Poistuu ohjelmointitilasta.

Ohjelmointitilassa selaa parametreja tai laskee valittua arvoa. Painamalla nappia 3sekuntia käynnistyy sulatus.

3 MERKKIVALOJEN MERKITYS palaa: Kompressori on käynnissä vilkkuu: Ohjelmointitilassa palaa: Puhallin on päällä. vilkkuu: Ohjelmointitilassa. palaa: Sulatus on päällä. vilkkuu: Sulatuksen jälkeinen viive käynnissä. palaa: Pika jäähdytys käynnissä palaa: Hälytys signaali palaa: Jatkuva sykli käynnissä palaa: Energian säästö käynnissä. palaa: Valo päällä. palaa: Ulostulorele päällä. Kuinka katsot minimi lämpötilan 1. paina näppäintä. 2. Lo teksti ja tallennettu minimi lämpötila ilmestyy näytölle. 3. painamalla samaa näppäintä tai odottamalla viisi sekuntia näyttö palautuu normaali tilaan. Kuinka katsot maximi lämpötilan 1. paina näppäintä. 2. Hi teksti ja tallennettu maximi lämpötila ilmestyy näytölle. 3. painamalla samaa näppäintä tai odottamalla viisi sekuntia näyttö palautuu normaalitilaan.

palaa: Ulostulorele päällä. Kuinka katsot minimi lämpötilan 1. paina näppäintä. 2. Lo teksti ja tallennettu minimi lämpötila ilmestyy näytölle. 3.

4 Kuinka nollaat maximi ja minimi lämpötilamuistin 1. paina SET näppäintä kunnes näytöllä alkaa vilkkua teksti rst. Kuinka katsot ja muutat lämpötilan asetusarvoa 1. paina lyhyesti SET näppäintä. Näytölle ilmestyy lämpötilan asetusarvo. 2. asetusarvoa voi nyt muuttaa nuolinäppäimillä 10 sekunnin aikana. 3. asetusarvo tallentuu painamalla SET näppäintä tai odottamalla 10 sekuntia. Kuinka käynnistät sulatuksen 1. paina näppäintä 3 sekuntia ja käsiohjattu sulatus käynnistyy. Kuinka menet ohjelmointitilaan Pr1 1. paina näppäimiä SET ja nuoli alas muutama sekunti, kunnes merkkivalot ja alkavat vilkkua. 2. Näytölle ilmestyy ensimmäinen parametri. Kuinka menet ohjelmointitilaan Pr2 1. paina näppäimiä SET ja nuoli alas muutama sekunti, kunnes merkkivalot ja alkavat vilkkua. 2. vapauta näppäimet ja paina niitä uudestaan noin 7 sekuntia. näytölle ilmestyy parametri HY. Kuinka muutat parametrien arvoja 1. mene ohjelmointitilaan. 2. valitse haluttu parametri nuolinäppäimillä. 3. paina SET näppäintä jonka jälkeen voit muuttaa arvoa nuolinäppäimillä. 4. tallenna haluttu arvo painamalla SET näppäintä. 5. poistuaksesi ohjelmointitilasta paina SET ja nuoli ylös tai odota 15 sekuntia. ASETUS Hy PARAMETRILISTA Ohjaava lämpötilaero. kompressorin käynnistymislämpötilan ero, aina positiivinen arvo.

Kuinka käynnistät sulatuksen 1. paina näppäintä 3 sekuntia ja käsiohjattu sulatus käynnistyy. Kuinka menet ohjelmointitilaan Pr1 1.

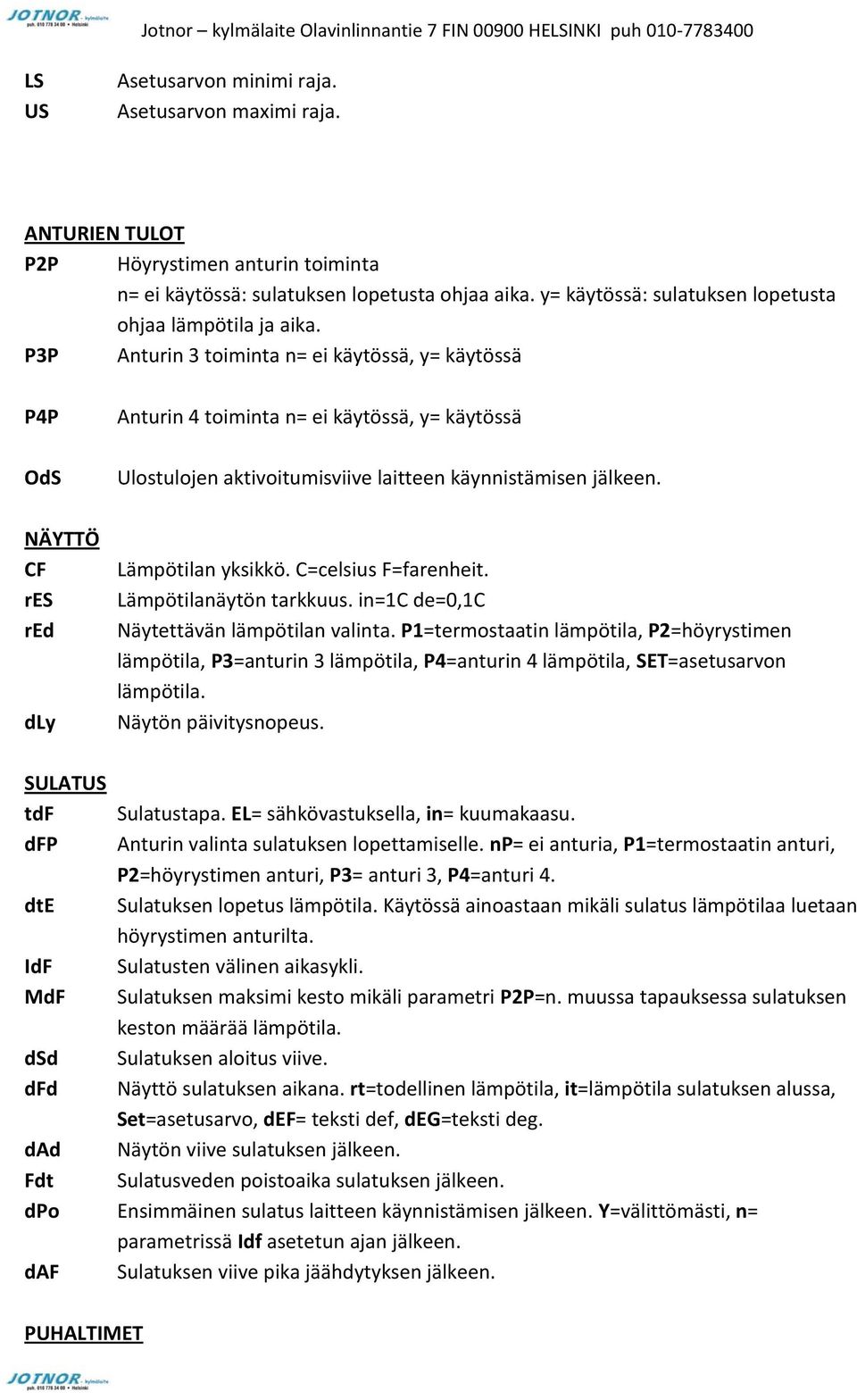

5 LS US Asetusarvon minimi raja. Asetusarvon maximi raja. ANTURIEN TULOT P2P Höyrystimen anturin toiminta n= ei käytössä: sulatuksen lopetusta ohjaa aika. y= käytössä: sulatuksen lopetusta ohjaa lämpötila ja aika. P3P Anturin 3 toiminta n= ei käytössä, y= käytössä P4P OdS NÄYTTÖ CF res red dly Anturin 4 toiminta n= ei käytössä, y= käytössä Ulostulojen aktivoitumisviive laitteen käynnistämisen jälkeen. Lämpötilan yksikkö. C=celsius F=farenheit. Lämpötilanäytön tarkkuus. in=1c de=0,1c Näytettävän lämpötilan valinta. P1=termostaatin lämpötila, P2=höyrystimen lämpötila, P3=anturin 3 lämpötila, P4=anturin 4 lämpötila, SET=asetusarvon lämpötila. Näytön päivitysnopeus. SULATUS tdf dfp Sulatustapa. EL= sähkövastuksella, in= kuumakaasu. Anturin valinta sulatuksen lopettamiselle. np= ei anturia, P1=termostaatin anturi, P2=höyrystimen anturi, P3= anturi 3, P4=anturi 4. dte Sulatuksen lopetus lämpötila. Käytössä ainoastaan mikäli sulatus lämpötilaa luetaan höyrystimen anturilta. IdF Sulatusten välinen aikasykli. MdF Sulatuksen maksimi kesto mikäli parametri P2P=n. muussa tapauksessa sulatuksen keston määrää lämpötila. dsd Sulatuksen aloitus viive. dfd Näyttö sulatuksen aikana. rt=todellinen lämpötila, it=lämpötila sulatuksen alussa, Set=asetusarvo, def= teksti def, deg=teksti deg. dad Näytön viive sulatuksen jälkeen. Fdt Sulatusveden poistoaika sulatuksen jälkeen. dpo Ensimmäinen sulatus laitteen käynnistämisen jälkeen. Y=välittömästi, n= parametrissä Idf asetetun ajan jälkeen. daf Sulatuksen viive pika jäähdytyksen jälkeen. PUHALTIMET

P3P Anturin 3 toiminta n= ei käytössä, y= käytössä P4P OdS NÄYTTÖ CF res red dly Anturin 4 toiminta n= ei käytössä, y= käytössä Ulostulojen aktivoitumisviive laitteen käynnistämisen jälkeen.

6 FnC Puhaltimen toimintamalli. C-n= pyörii kompressorin käydessä, pois sulatuksen aikana. C-y= pyörii kompressorin käydessä sekä sulatuksen aikana. O-n= pyörii jatkuvasti, pois sulatuksen aikana. O-y= pyörii jatkuvasti, myös sulatuksen aikana. Fnd Puhaltimen viive sulatuksen jälkeen. Fct Lämpötilaero jolla vältetään puhaltimien lyhyitä syklejä. FSt Puhaltimen sammutus lämpötila. Fon Puhaltimen pyörimisaika. FoF Puhaltimen poispäältäoloaika FAP Puhaltimen ohjaus anturin valinta. np, P1, P2, P3 tai P4. HÄLYTYKSET ALP Lämpötilahälytyksen anturin valinta. ALC Lämpötilahälytyksen asetukset. re= hälytykset ovat riippuvaisia asetusarvosta Ab=hälytykset ovat riippuvaisia absoluuttisesta lämpötilasta. ALU Korkean lämpötilan hälytyksen asetusarvo. ALL Matalan lämpötilan hälytyksen asetusarvo. AFH Lämpötilahälytyksen ja puhaltimen erotus. ALd Lämpötilahälytyksen viive. dao Viive laitteen käynnistämisen jälkeen ennen kuin lämpötilahälytys voi aktivoitua. HÄLYTYS SIGNAALIT P1 P2 P3 P4 HA LA HA2 LA2 da EA termostaatin anturi vika. höyrystimen anturi vika. anturi3 anturi vika. anturi4 anturi vika. korkea lämpötila hälytys. matala lämpötila hälytys. lauhduttimen korkea lämpötila hälytys. lauhduttimen matala lämpötila hälytys. ovi auki hälytys. ulkoinen hälytys.

Fon Puhaltimen pyörimisaika. FoF Puhaltimen poispäältäoloaika FAP Puhaltimen ohjaus anturin valinta. np, P1, P2, P3 tai P4. HÄLYTYKSET ALP Lämpötilahälytyksen anturin valinta.

7 CA EE painekytkin hälytys. tieto- tai muistivika.
