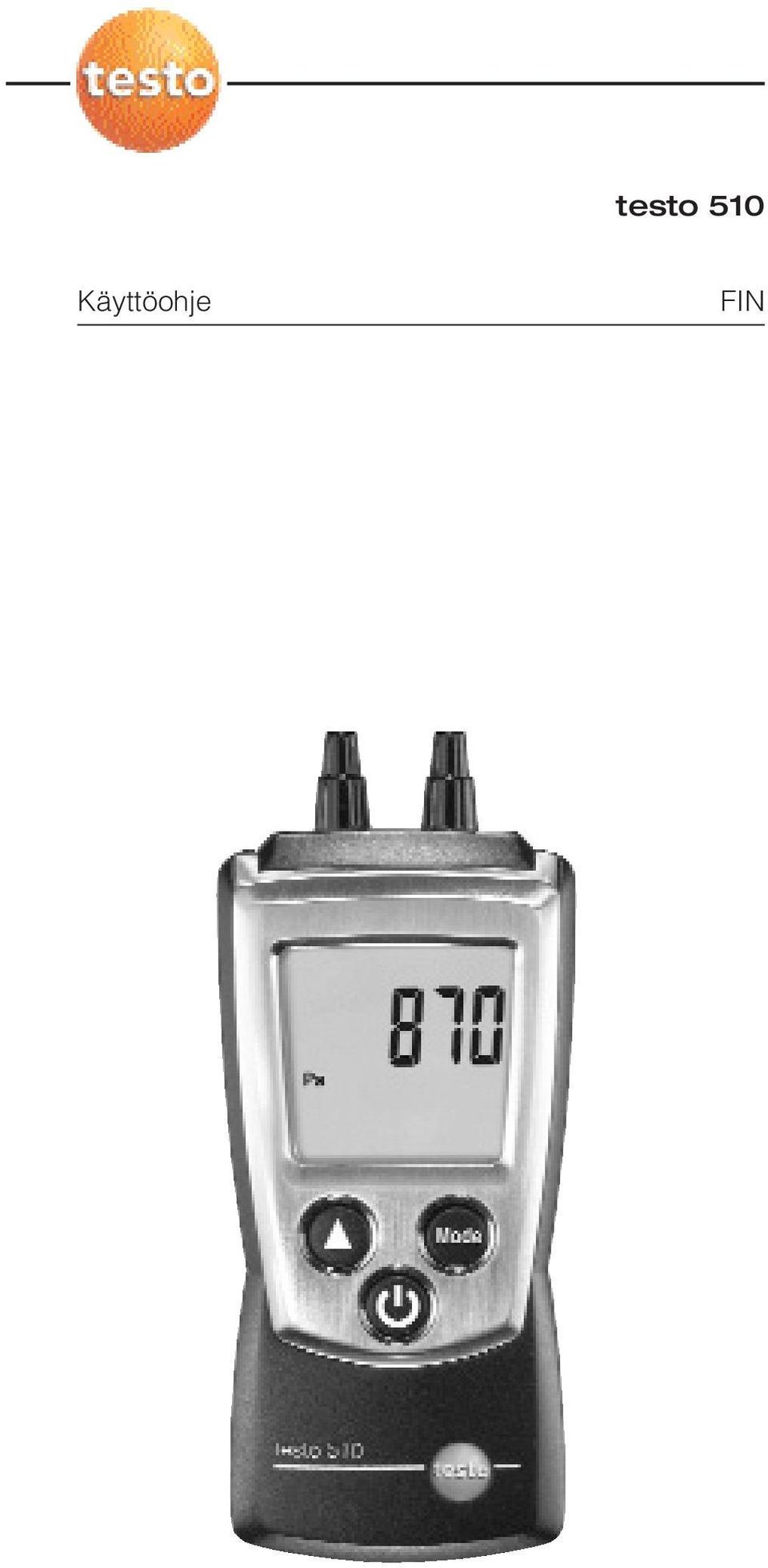

1 testo 510 Käyttöohje FIN

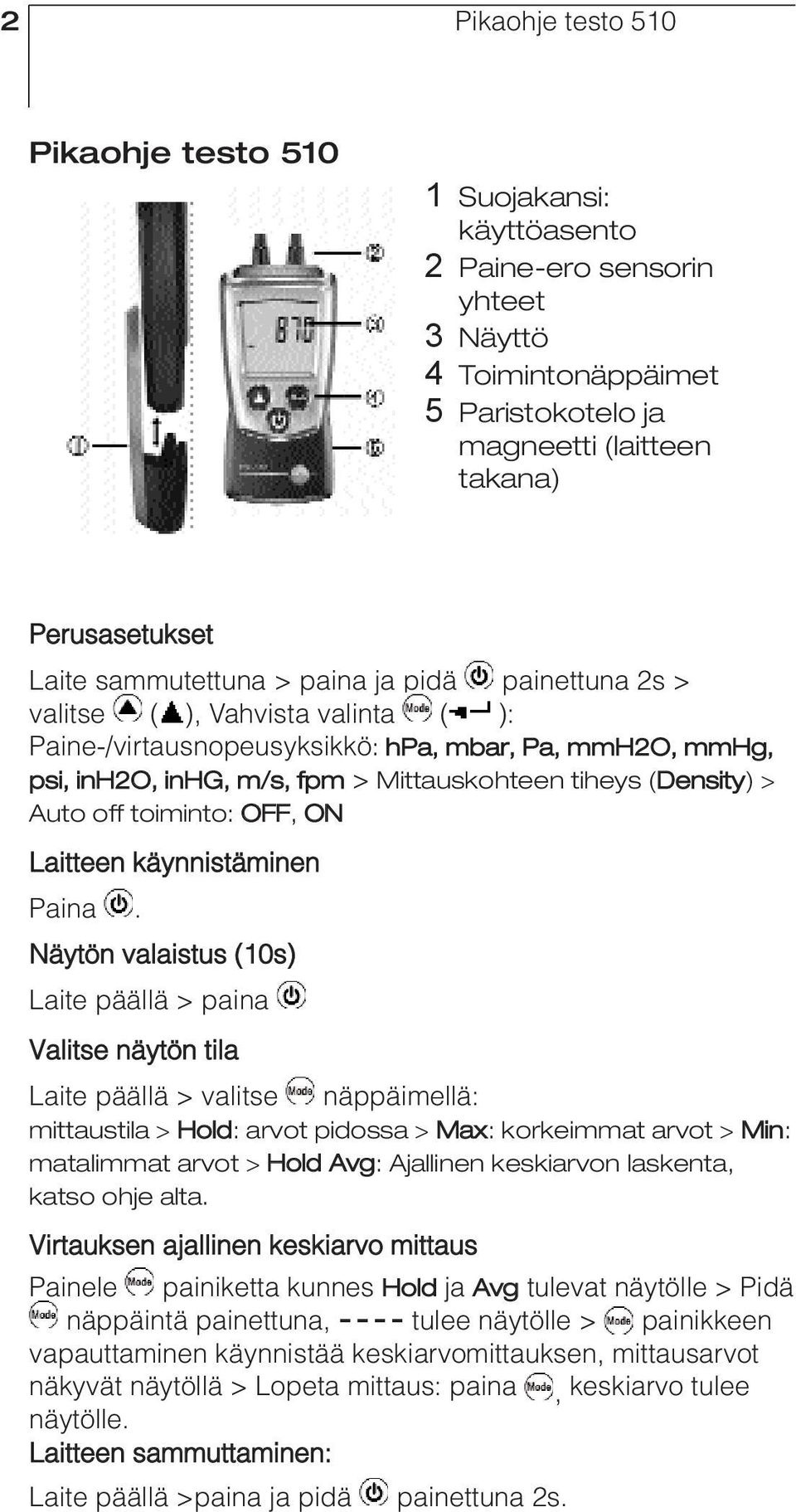

2 2 Pikaohje testo 510 Pikaohje testo Suojakansi: käyttöasento 2 Paine-ero sensorin yhteet 3 Näyttö 4 Toimintonäppäimet 5 Paristokotelo ja magneetti (laitteen takana) Perusasetukset Laite sammutettuna > paina ja pidä painettuna 2s > valitse ( ), Vahvista valinta ( ): Paine-/virtausnopeusyksikkö: hpa, mbar, Pa, mmh2o, mmhg, psi, inh2o, inhg, m/s, fpm > Mittauskohteen tiheys (Density) > Auto off toiminto: OFF, ON Laitteen käynnistäminen Paina. Näytön valaistus (10s) Laite päällä > paina Valitse näytön tila Laite päällä > valitse näppäimellä: mittaustila > Hold: arvot pidossa > Max: korkeimmat arvot > Min: matalimmat arvot > Hold Avg: Ajallinen keskiarvon laskenta, katso ohje alta. Virtauksen ajallinen keskiarvo mittaus Painele painiketta kunnes Hold ja Avg tulevat näytölle > Pidä näppäintä painettuna, tulee näytölle > painikkeen vapauttaminen käynnistää keskiarvomittauksen, mittausarvot näkyvät näytöllä > Lopeta mittaus: paina, keskiarvo tulee näytölle. Laitteen sammuttaminen: Laite päällä >paina ja pidä painettuna 2s.

Auto off toiminto: OFF, ON Laitteen käynnistäminen Paina.

3 Turvallisuus ja ympäristö 3 Turvallisuus ja ympäristö Käyttöohjeesta - Lue käyttöohje huolellisesti ja perehdy laitteen toimintaan ennen laitteen käyttöönottoa. Säilytä käyttöohje myöhempää tarvetta varten. Anna käyttöohje myös muille laitteen käyttäjille. - Huomaa erityisesti seuraavasti merkityt kohdat: Tärkeää. Henkilö ja laitevahinkojen välttäminen - Käytä laitetta huolellisesti, vain sille suunniteltuun käyttötarkoitukseen, teknisissä tiedoissa ilmoitetuissa olosuhteissa. Älä käytä voimaa. - Älä säilytä laitetta samassa paikassa liuottimien kanssa tai käytä kuivattavia aineita. - Suorita vain ohjeissa neuvottuja huoltotoimenpiteitä toimien ohjeiden mukaan. Käytä vain alkuperäisiä Testo varaosia. Ympäristön suojeleminen - Toimita käytetyt akut tai paristot kierrätyspisteeseen. - Toimita laite käyttöiän päätyttyä kierrätykseen, maahantuojalle tai laitteen valmistajalle, jotka käsittelevät laitteen ympäristöä suojelevalla tavalla. Voimakas magneetti. Voi vaurioittaa muita laitteita! - Älä pidä magneettia sellaisia laitteita vasten, jotka voivat vahingoittua magnetismista. (Esim. monitorit, tietokoneet, sydämen tahdistimet, pankkikortit). de FIN fr es it pt sv nl Ympäristön suojeleminen - Toimita käytetyt akut tai paristot kierrätyspisteeseen. - Toimita laite käyttöiän päätyttyä kierrätykseen, maahantuojalle tai laitteen valmistajalle, jotka käsittelevät laitteen ympäristöä suojelevalla tavalla.

Henkilö ja laitevahinkojen välttäminen - Käytä laitetta huolellisesti, vain sille suunniteltuun käyttötarkoitukseen, teknisissä tiedoissa ilmoitetuissa olosuhteissa. Älä käytä voimaa.

4 4 Tuotetiedot Tuotetiedot Toiminnot ja käyttö Testo 510 on paine-eromittari, jota normaalisti käytetään matalien paine-erojen (esim. suodattimien läpäisevyys), kaasuvirtauksen paineen, vedon- ja virtausnopeuden mittaukseen pitot putkella. Tekniset tiedot Mittausominaisuudet Sensorit: Paine-eroanturi Yksiköt: Pa, hpa, mbar, mmh 2 O, mmhg, inhg, inh 2 O, psi, m/s, fpm Mittausalueet: hpa, inh 2 O Resoluutio: 0.01 hpa, 0.01 inh 2 O Tarkkuudet (Näennäislämpötila 22 C, ±1 yksikkö): ±0.03 hpa ( hpa), ±0.05 hpa ( hpa), ±(0.1 hpa+1.5 % mit.arvosta) (muu mittausalue), ±0.01 inh 2 O ( inh 2 O), ±0.02 inh 2 O ( inh 2 O), ±(0.04 inh 2 O +1.5 % mit. arvosta) (muu mittausalue) Mittausväli: 0.5 s Mittarin tiedot Suojausluokka: IP40 Käyttölämpötila: C, F Säilytyslämpötila: C, F Virtalähde: 2x 1.5 V tyyppi AAA Pariston kesto: 50 h (Ilman näytö valoa) Mitat: 119x46x25 mm (sis. suojakannen) Paino: 90 g (sis. paristot ja suojakannen) Direktiivit, standardit ja testit EC Directive: 89/336/EEC Takuu Kesto: 2 vuotta Takuuehdot: katso erillinen takuukortti

Tekniset tiedot Mittausominaisuudet Sensorit: Paine-eroanturi Yksiköt: Pa, hpa, mbar, mmh 2 O, mmhg, inhg, inh 2 O, psi, m/s, fpm Mittausalueet: 0...100 hpa, 0...40.15 inh 2 O Resoluutio: 0.01 hpa, 0.

5 Tuotekuvaus 5 Tuotekuvaus de Mittauslaite 1 Suojakansi: käyttöasento 2 Paine-ero sensorin yhteet 3 Näyttö 4 Toimintonäppäimet 5 Paristokotelo ja magneetti (laitteen takana) sv pt it es fr FIN nl Käyttöönotto - Paristojen asentaminen: 1 Avaa paristokotelon kansi työntämällä sitä alas kannessa olevan nuolen osoittamaan suuntaan. 2 Asenna paristot (2x 1.5 V tyyppi AAA). Napaisuus! 3 Sulje paristokotelon kansi työntämällä takaisin paikalleen. - Perusasetukset (asetusten muutostilassa): Säädettävät toiminnot Paine/virtausyksikkö: hpa, mbar, Pa, mmh2o, mmhg, psi, inh2o, inhg, m/s, fpm Vain, jos virtausnopeusyksikkö on valittu: Mitattavan aineen tiheys (Density): Säädä vilkkuvaa numeroa painikkeella, siitrry seuraavaan numeroon painikkeella. Auto off toiminto: OFF, ON (laite sammuu automaattisesti, mikäli painikkeisiin ei kosketa 10 minuuttiin) 1 Käynnistäessäsi laitetta, pidä painiketta painettuna kunnes ja tulevat näytölle (asetustenmuutostila). - Säädettävä toiminto näkyy / asetus vilkkuu näytöllä. 2 Hae ( ) painikkeilla haluttu valinta näytölle. 3 Vahvista valinta painamalla ( ).

3 Sulje paristokotelon kansi työntämällä takaisin paikalleen.

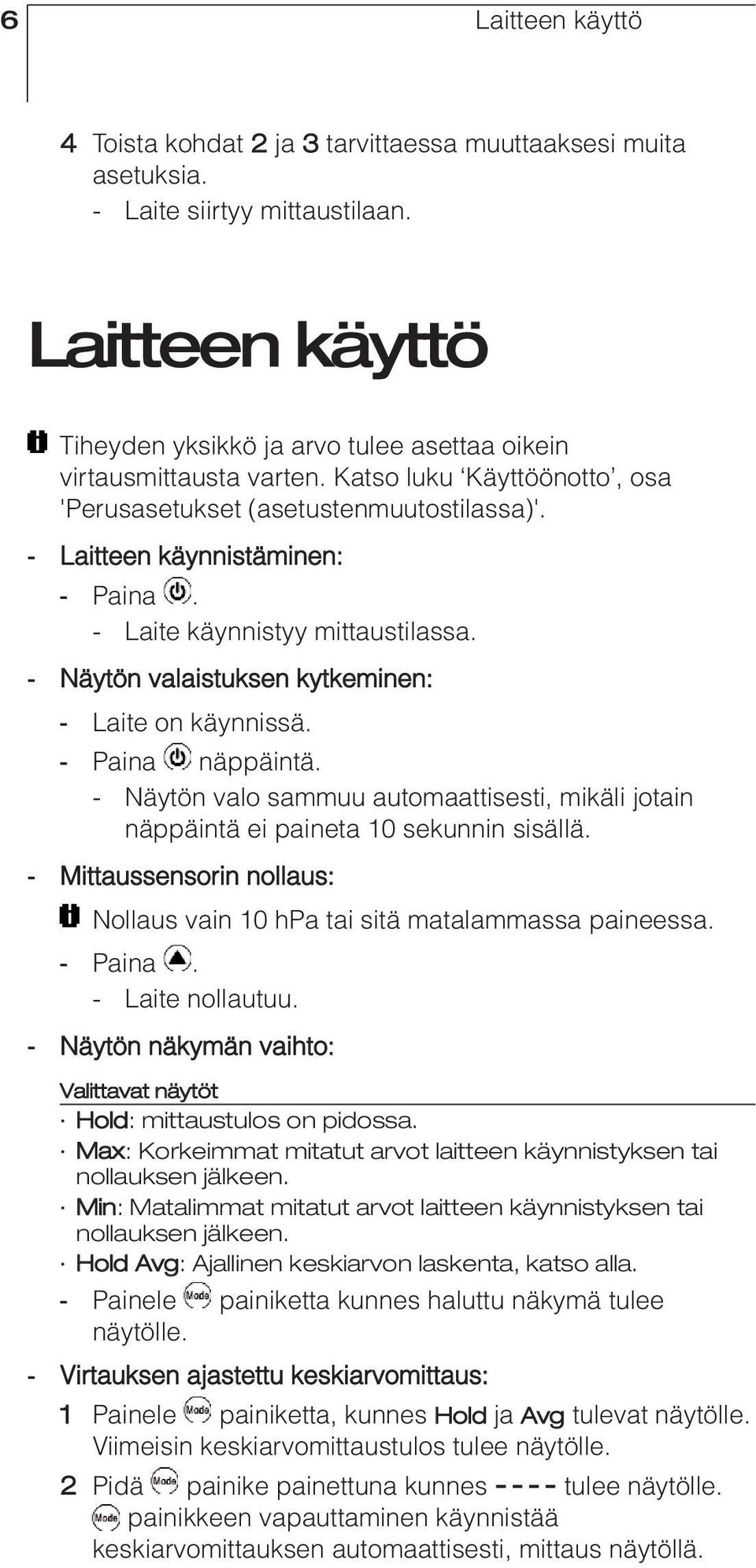

6 6 Laitteen käyttö 4 Toista kohdat 2 ja 3 tarvittaessa muuttaaksesi muita asetuksia. - Laite siirtyy mittaustilaan. Laitteen käyttö Tiheyden yksikkö ja arvo tulee asettaa oikein virtausmittausta varten. Katso luku Käyttöönotto, osa 'Perusasetukset (asetustenmuutostilassa)'. - Laitteen käynnistäminen: - Paina. - Laite käynnistyy mittaustilassa. - Näytön valaistuksen kytkeminen: - Laite on käynnissä. - Paina näppäintä. - Näytön valo sammuu automaattisesti, mikäli jotain näppäintä ei paineta 10 sekunnin sisällä. - Mittaussensorin nollaus: Nollaus vain 10 hpa tai sitä matalammassa paineessa. - Paina. - Laite nollautuu. - Näytön näkymän vaihto: Valittavat näytöt Hold: mittaustulos on pidossa. Max: Korkeimmat mitatut arvot laitteen käynnistyksen tai nollauksen jälkeen. Min: Matalimmat mitatut arvot laitteen käynnistyksen tai nollauksen jälkeen. Hold Avg: Ajallinen keskiarvon laskenta, katso alla. - Painele painiketta kunnes haluttu näkymä tulee näytölle. - Virtauksen ajastettu keskiarvomittaus: 1 Painele painiketta, kunnes Hold ja Avg tulevat näytölle. Viimeisin keskiarvomittaustulos tulee näytölle. 2 Pidä painike painettuna kunnes tulee näytölle. painikkeen vapauttaminen käynnistää keskiarvomittauksen automaattisesti, mittaus näytöllä.

- Laite käynnistyy mittaustilassa. - Näytön valaistuksen kytkeminen: - Laite on käynnissä. - Paina näppäintä.

7 Laitteen huolto 7 3 Lopeta mittaus: paina painiketta. Keskiarvo näytölle. 4 Jatka keskiarvojen mittausta: Pidä painiketta. 5 Lopeta keskiarvomittaus: paina lyhyesti. - Max/Min arvojen nollaus: 1 Painele painiketta kunnes nollattava arvo on näytöllä. 2 Paina pidä painike painettuna kunnes näytöllä. 3 Toista kohdat 1 ja 2 muiden nollattavien arvojen kohdalla. - Laitteen sammuttaminen: - Paina ja pidä painiketta painettuna kunnes laite sammuu. de FIN fr es it pt Laitteen huolto sv nl - Paristojen vaihtochanging batteries: 1 Avaa paristokotelon kansi työntämällä sitä alas kannessa olevan nuolen osoittamaan suuntaan. 2 Vaihda paristot (tyyppi AAA). Huomaa napaisuus! 3 Sulje paristokotelon kansi työntämällä takaisin paikalleen. - Kotelon puhdistus: - Puhdista laite tarvittaessa kostealla rätillä (saippuavesi). Älä käytä voimakkaita puhdistusaineita tai liuottimia! Ohjeita ja vinkkejä Kysymyksiä ja vastauksia Kysymys Hi tai Lo Mahdollinen syy/ratkaisu Mittausarvot mittausalueen ulkopuolella (liian matala tai korkea): Pysy laitteelle ilmoitetulla mittausalueella.. Jäljellä <10 min: Vaihda paristot. Testo jälleenmyyjä, -maahantuoja ja Testo asiakaspalvelu ( vastaavat mielellään laitteita koskeviin kysymyksiin.

3 Toista kohdat 1 ja 2 muiden nollattavien arvojen kohdalla. - Laitteen sammuttaminen: - Paina ja pidä painiketta painettuna kunnes laite sammuu.
