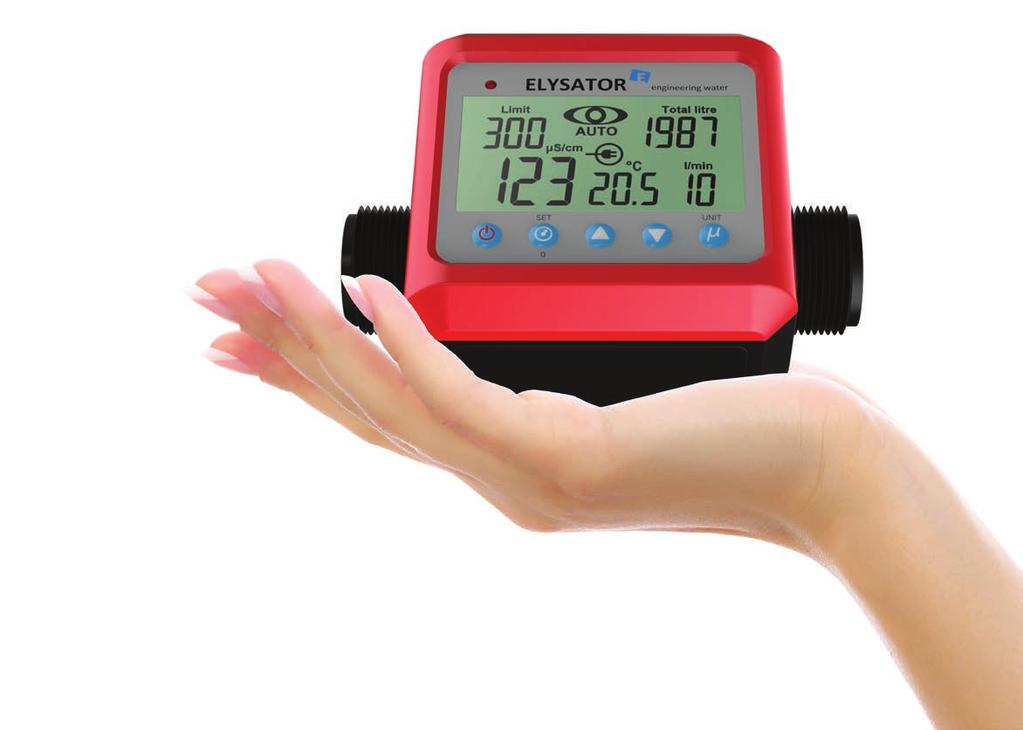

1 FI Demineralisoitu lämmitysvesi on paras ratkaisu kaikkiin laitteistoihin Monipuolinen vesimittari Asennus Toiminnot Käyttö Huolto Vastaa standardeja: VDI 2035 SWKI BT ELYSATOR -vesimittari valvoo teknisen veden sähkönjohtavuutta, virtaamaa sekä lämpötilaa. Mittariin voi liittää USB-johdon ja lähettimet, joilla mittaustulokset on helppo siirtää ohjelmistosta tietokoneelle. swiss made

2 SISÄLTÖ Pikaopas Tuotteen kuvaus 1 Ohjeet 2 Näyttö 3 Käyttöliittymän kuvaus 4 Toimintojen kuvaus 5 Tekniset tiedot 6 Huolto 7 PIKAOPAS 1. Irrota paristokotelon kansi ja aseta paristot (AAA*3) paikoilleen. Sulje paristokotelon kansi. 2. Asenna mittarikokoonpano vesiputkistoon. 3. Käynnistä mittari painamalla virtapainiketta. 4. Paina SET-painiketta ja aseta sähkönjohtavuuden raja-arvot. 5. Suurenna arvoa painamalla oikeaa painiketta tai pienennä arvoa painamalla vasenta painiketta. a. Kun asetukset ovat halutulla tasolla, vapauta painikkeet. Näytöllä näkyvä arvo tallentuu laitteeseen. 6. Anna veden virrata mittarin läpi. 7. Laite näyttää veden sähkönjohtavuuden, virtaaman ja lämpötilan nestekidenäytöllä. 8. Liitä lisälaitteet tarvittaessa. a. (Ulkoinen virtalähde, lähetin, sähkömagneettinen venttiili) b. Katso liitäntöjen kuvaukset käyttöohjeesta. Oikeudet muutoksiin pidätetään. Uusin versio löytyy osoitteesta

3 1. TUOTTEEN KUVAUS TDS-virtausmittari on monikäyttöinen, nopea ja tarkka laite sähkönjohtavuuden, virtausnopeuden, virtaaman ja lämpötilan mittaukseen. Helppokäyttöinen laite antaa luotettavat mittaustulokset ja säästää energiaa. Siksi se on myös ympäristöystävällinen valinta. 2. OHJEET Käyttäjä ei saa avata laitteen koteloa huoltoa tai kalibrointia varten. Vain asiantunteva henkilö saa huoltaa laitteen. Asiantunteva henkilö tuntee laitekokoonpanon, rakenteen ja toiminnan sekä laitteeseen liittyvät vaarat. Ennen paristokotelon kannen avaamista on varmistettava, että tietoja ei häviä laitteen lepotilassa. Väärien mittaustulosten estämiseksi paristot kannattaa vaihtaa heti, kun pariston merkki näkyy näytöllä. (Jos laitetta ei ole kytketty ulkoiseen virtalähteeseen.) Laite on aina irrotettava kaikista virtalähteistä ennen kotelon avaamista. Mittarin huollossa saa käyttää vain valmistajan ilmoittamia vaihto-osia. Jos laitteessa ilmenee vikoja tai muuta tavallisesta poikkeavaa, laite on poistettava käytöstä. Sitä ei saa käyttää ennen kuin se on tarkastettu ja todettu käyttökuntoiseksi. Jos mittaria ei käytetä pitkään aikaan, irrota paristot. Mittaria ei saa säilyttää korkeissa lämpötiloissa tai kosteissa tiloissa.

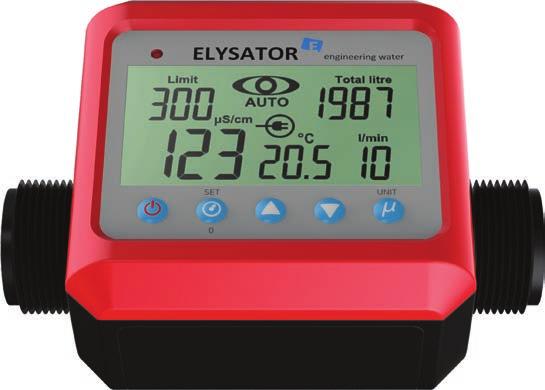

3. NÄYTTÖ Nestekidenäytön symbolit ja selitykset Symboli 123 300 Kuvaus Sähkönjohtavuuden mittausarvo

4 3. NÄYTTÖ Nestekidenäytön symbolit ja selitykset Symboli Kuvaus Sähkönjohtavuuden mittausarvo Asetettu raja-arvo Ilmoitus lähes tyhjästä paristosta Automaattitila käytössä Ulkoinen virtalähde l/min C Läpivirtausmäärä, virtaama numeroarvona, läpivirtauksen kokonaismäärä tai käyttökertakohtainen läpivirtausmäärä Virtausnopeuden mittausarvo Lämpötilan mittausarvo Syötetty arvo on liian suuri

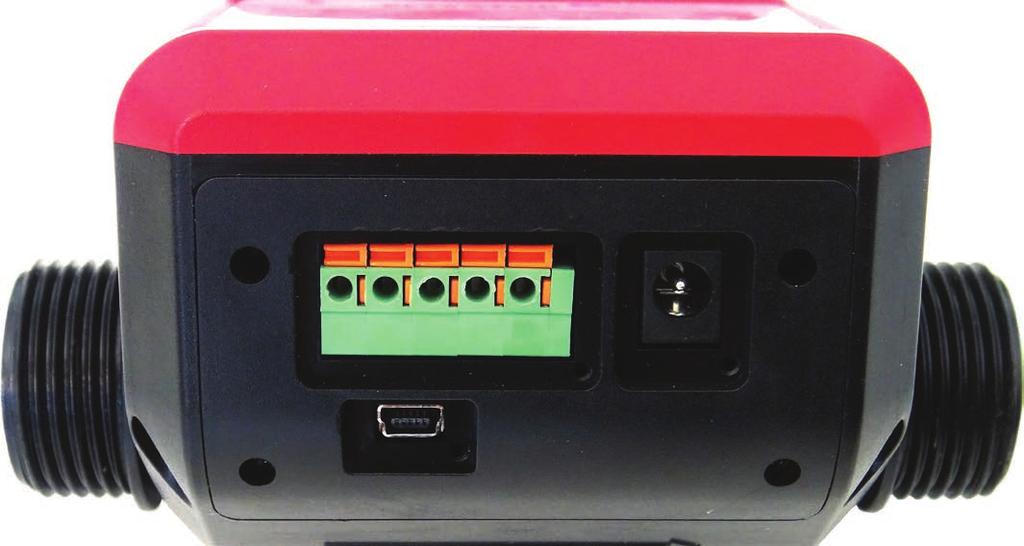

5 4. KÄYTTÖLIITTYMÄN KUVAUS Veden virtaussuunta 7 Nro Kuvaus 1 Magneettiventtiili 24 V:n lähtö + 2 Magneettiventtiili 24 V:n lähtö - 3 Lähetin 4-20 ma:n lähtö (sähkönjohtavuus) 4 Maadoitus 5 Lähetin 4-20 ma:n lähtö (virtaama) 6 Ulkoisen virtalähteen liitäntä (18 VAC:n adapterilähtö) 7 Micro USB -tiedonsiirtoliitäntä, tietokoneliitäntä

6 5. TOIMINTOJEN KUVAUS 5.1 Painikkeet Virtapainike Sähkönjohtavuus mitataan manuaalisesti painamalla virtapainiketta yhden kerran. Laite siirtyy automaattiseen mittaustapaan, kun virtapainiketta painetaan kaksi kertaa (silmän symboli näytöllä = automaattitila) Jos automaattitilassa painetaan jotain painiketta, laite palaa takaisin manuaaliseen mittaukseen SET-painike Kun SET-painiketta painetaan, sähkönjohtavuuden raja-arvon kuvake alkaa vilkkua. Vasen painike Raja-arvoa voi nostaa, asetusväli on 10 µs/cm tai 10 TDS/cm. Oikea painike Raja-arvoa voi laskea, asetusväli on 10 µs/cm tai 10 TDS/cm. Virtausmittarin arvo nollataan painamalla SET-painiketta 3 sekunnin ajan. (Käyttökertakohtainen läpivirtausmäärä.) (Laitteessa on kaksi virtaaman laskuria. Yksi laskuri laskee laitteen läpivirtauksen kokonaismäärän ja toinen käyttökertakohtaisen läpivirtausmäärän litroina.) UNIT-painike Painiketta painamalla vaihdetaan sähkönjohtavuuden ms (micro Siemens) tai TDSarvon (total dissolved solids) välillä. Tai lämpötilan mittauksessa Celsius-asteiden ja Fahrenheit-asteiden välillä. 5.2 Yleiset toiminnot Manuaalinen tila Manuaalinen tila avataan virtapainikkeella Automaattitila Automaattitila kytketään päälle painamalla virtapainiketta 2 kertaa 2 sekunnin aikana. Automaattitilan kuvake näkyy näytöllä. Automaattitilassa mittari mittaa sähkönjohtavuuden ja vertaa sitä asetettuun raja-arvoon. Magneettiventtiilin liitäntä Jos laitteeseen on liitetty magneettiventtiili, se on auki, kun vihreä valo vilkkuu. Kun punainen valo vilkkuu, magneettiventtiili sulkeutuu (sähkönjohtavuuden raja-arvo ylittyy).

7 Venttiili avataan / hälytys kuitataan poistumalla laitteen automaattitilasta. Kun venttiilin haluttu raja-arvo nollataan uudelleen, laite palaa automaattitilaan. Vihreä valo vilkkuu jälleen Lepotila Kun virtaama on 0 litraa/min, laite siirtyy automaattisesti lepotilaan, josta ilmoitetaan näytöllä (huom. laite kuluttaa vähän virtaa myös lepotilassa). Laite käynnistyy automaattisesti, kun vesi jälleen virtaa tai laitteen painiketta painetaan. 6. TEKNISET TIEDOT Sähkönjohtavuuden mittari liitetään suoraan kiertovesijärjestelmään. Se lukee virtaaman ja sähkönjohtavuuden reaaliaikaiset arvot, joista vedenlaatu voidaan päätellä. 6.1 Laitteen yleiset tekniset tiedot Saastumisaste 2 Korkeus merenpinnasta < m Käyttölämpötila 0-80 C, 32 F F Säilytyslämpötila C, 14 F F Lämpötilakerroin 0,5x ( määritelty tarkkuus) / C Tilat automaattinen ja manuaalinen Liian suuren arvon ilmoitus Nestekidenäytöllä lukee Ilmoitus lähes tyhjästä paristosta Tämä kuvake näkyy, kun pariston varaus on liian pieni laitteen käyttöön. Virtalähde 4,5 V Paristojen tyyppi AAA Mitat 132(P) x 92(L) x 70(K) mm Paino n. 500 g (sisältää paristot) 6.2 Mittaustiedot Toiminto Toiminta-alue Tarkkuus Virtaama litraa ± 5,0 Virtausnopeus 0 l/min - 40 l/min ± 5,0 Sähkönjohtavuus 0 TDS/cm tai µs/cm ± 2, TDS/cm tai µs/cm Lämpötila 0-90 C ± 1,0

8 7. HUOLTO Tässä luvussa annetaan perusohjeita huollosta, esimerkiksi parametriarvojen säätämisestä ja paristojen vaihdosta. Muut kuin asiantuntevat henkilöt eivät saa yrittää korjata tai huoltaa tätä mittaria. Huolto edellyttää kalibroinnin, käyttötestien ja huollon asiantuntemusta. 7.1 Laitteen yleiset huoltotoimet Laitteen sisälle ei saa päästä vettä. Varmista tämä ennen kotelon tai paristokotelon kannen avaamista tietohävikin ja laitevaurioiden välttämiseksi. Laitteen on oltava lepotilassa huollon ajan. Pyyhi kotelo säännöllisesti kostealla liinalla ja miedolla puhdistusaineella. Älä käytä hankaavia aineita tai liuottimia. Liittimissä oleva lika tai kosteus saattaa vääristää mittaustuloksia. 7.2 Paristojen vaihto (jos laitteeseen ei ole liitetty ulkoista virtalähdettä) Vaihda paristot heti, kun varauksen loppumisesta ilmoittava kuvake näkyy näytöllä. Vaihtamalla paristot ajoissa vältät laitteen antamat virheelliset mittaustulokset. 1. Sammuta laitteen virta (paina virtapainiketta 5 sekuntia). 2. Avaa paristokotelon kannen ruuvit ruuvimeisselillä. 3. Irrota paristokotelon kansi mittarista. 4. Poista käytetyt paristot. 5. Vaihda tilalle 3 uutta 1,5 V:n paristoa (AAA). 6. Sulje paristokotelon kansi ja kiristä ruuvit. 7.3 Parametrien korjaaminen Lue lisää ohjelmiston ohjeista. 0816
