1 WHITE PAPER Ruukki energiapaneeli

2 2

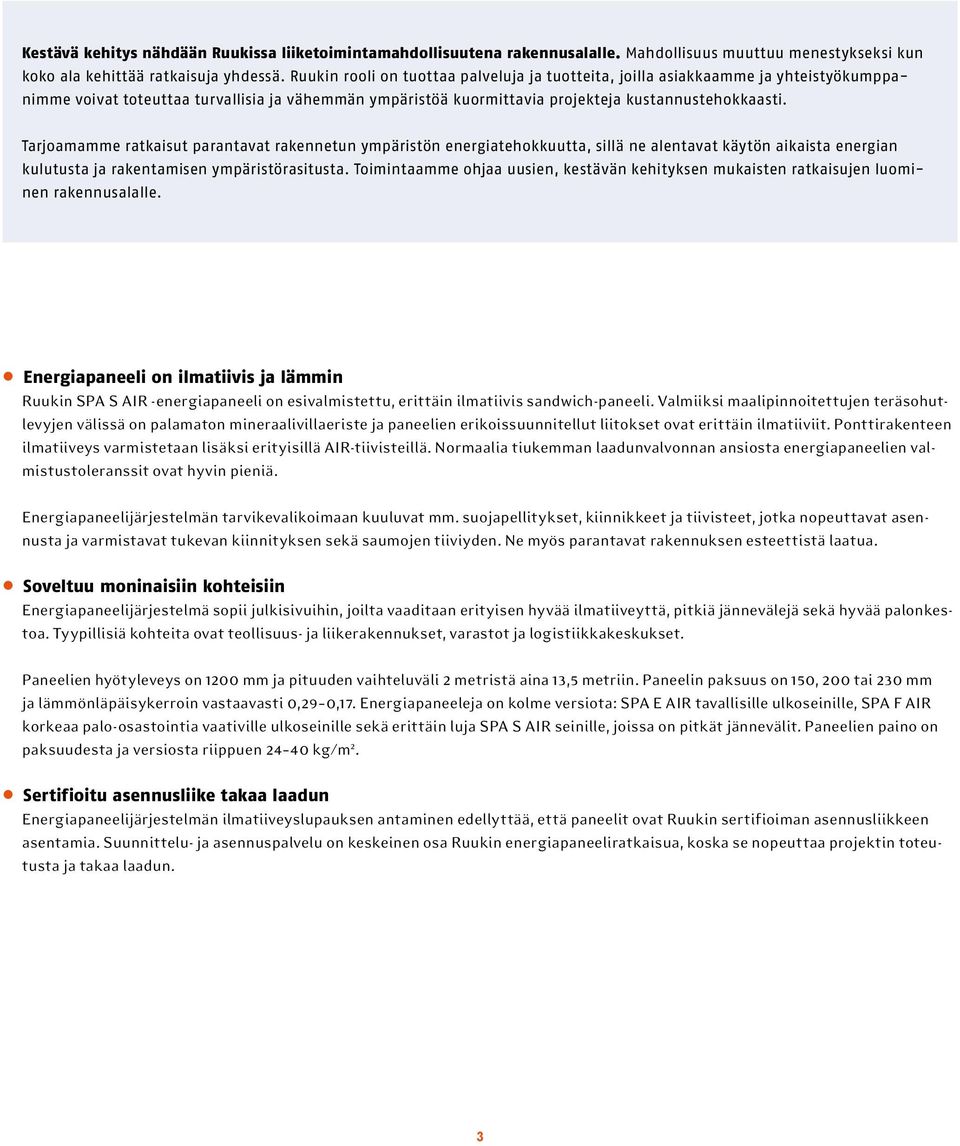

3 Kestävä kehitys nähdään Ruukissa liiketoimintamahdollisuutena rakennusalalle. Mahdollisuus muuttuu menestykseksi kun koko ala kehittää ratkaisuja yhdessä. Ruukin rooli on tuottaa palveluja ja tuotteita, joilla asiakkaamme ja yhteistyökumppanimme voivat toteuttaa turvallisia ja vähemmän ympäristöä kuormittavia projekteja kustannustehokkaasti. Tarjoamamme ratkaisut parantavat rakennetun ympäristön energiatehokkuutta, sillä ne alentavat käytön aikaista energian kulutusta ja rakentamisen ympäristörasitusta. Toimintaamme ohjaa uusien, kestävän kehityksen mukaisten ratkaisujen luominen rakennusalalle. Energiapaneeli on ilmatiivis ja lämmin Ruukin SPA S AIR -energiapaneeli on esivalmistettu, erittäin ilmatiivis sandwich-paneeli. Valmiiksi maalipinnoitettujen teräsohutlevyjen välissä on palamaton mineraalivillaeriste ja paneelien erikoissuunnitellut liitokset ovat erittäin ilmatiiviit. Ponttirakenteen ilmatiiveys varmistetaan lisäksi erityisillä AIR-tiivisteillä. Normaalia tiukemman laadunvalvonnan ansiosta energiapaneelien valmistustoleranssit ovat hyvin pieniä. Energiapaneelijärjestelmän tarvikevalikoimaan kuuluvat mm. suojapellitykset, kiinnikkeet ja tiivisteet, jotka nopeuttavat asennusta ja varmistavat tukevan kiinnityksen sekä saumojen tiiviyden. Ne myös parantavat rakennuksen esteettistä laatua. Soveltuu moninaisiin kohteisiin Energiapaneelijärjestelmä sopii julkisivuihin, joilta vaaditaan erityisen hyvää ilmatiiveyttä, pitkiä jännevälejä sekä hyvää palonkestoa. Tyypillisiä kohteita ovat teollisuus- ja liikerakennukset, varastot ja logistiikkakeskukset. Paneelien hyötyleveys on 1200 mm ja pituuden vaihteluväli 2 metristä aina 13,5 metriin. Paneelin paksuus on 150, 200 tai 230 mm ja lämmönläpäisykerroin vastaavasti 0,29 0,17. Energiapaneeleja on kolme versiota: SPA E AIR tavallisille ulkoseinille, SPA F AIR korkeaa palo-osastointia vaativille ulkoseinille sekä erittäin luja SPA S AIR seinille, joissa on pitkät jännevälit. Paneelien paino on paksuudesta ja versiosta riippuen kg/m 2. Sertifioitu asennusliike takaa laadun Energiapaneelijärjestelmän ilmatiiveyslupauksen antaminen edellyttää, että paneelit ovat Ruukin sertifioiman asennusliikkeen asentamia. Suunnittelu- ja asennuspalvelu on keskeinen osa Ruukin energiapaneeliratkaisua, koska se nopeuttaa projektin toteutusta ja takaa laadun. 3

4 Energiatehokas ja hiljainen Ilmatiivis seinä- ja kattorakenne parantaa rakennuksen energiatehokkuutta ja vähentää rakennuksista aiheutuvia päästöjä. Energiapaneelijärjestelmällä rakennuksen energiatehokkuus paranee jopa passiivitalon tasoiseen ilmatiiveyteen. Paneeleilla voidaan parantaa rakennusten vapaaehtoisten LEED- tai BREEAM- ympäristöluokitusmenetelmien mukaista luokitusta. Luokitukset osoittavat puolueettomasti, että rakennuksen omistaja suhtautuu vakavasti ympäristökysymyksiin. Luokitus heijastuu myös rakennuksen arvoon. Kiinteistön arvo kasvaa myös energiapaneelijärjestelmän takaaman korkean laadun sekä alhaisten käyttökustannusten ansiosta. Lisäksi sisäilman laatu paranee, koska lämpötila pysyy tasaisena eikä vedon tunnetta sisällä ole. Ilmatiiviin rakenteen ansiosta kondensaatioriski on pieni, mikä oleellisesti vähentää kosteusvaurioriskiä. Hyvän ilmatiiveyden ansiosta rakenne toimii myös tehokkaana ääneneristäjänä. Lyhyt asennusaika Energiapaneeli nopeuttaa rakennuksen suunnittelua, sillä Ruukissa ilmanvuotoluvut on jo valmiiksi tutkittu. Varsinainen rakennusaika jää lyhyeksi, koska tehdasvalmisteiset elementit ovat ulkopintaa ja kiinnitystarpeita myöten asennusvalmiit. Lopputuloksena on nopeasti, varmasti ja kustannustehokkaasti rakennettu, takuulla energiatehokas rakennus. Ilmatiiveys voidaan tarkistaa ilmatiiveysmittauksella. 4

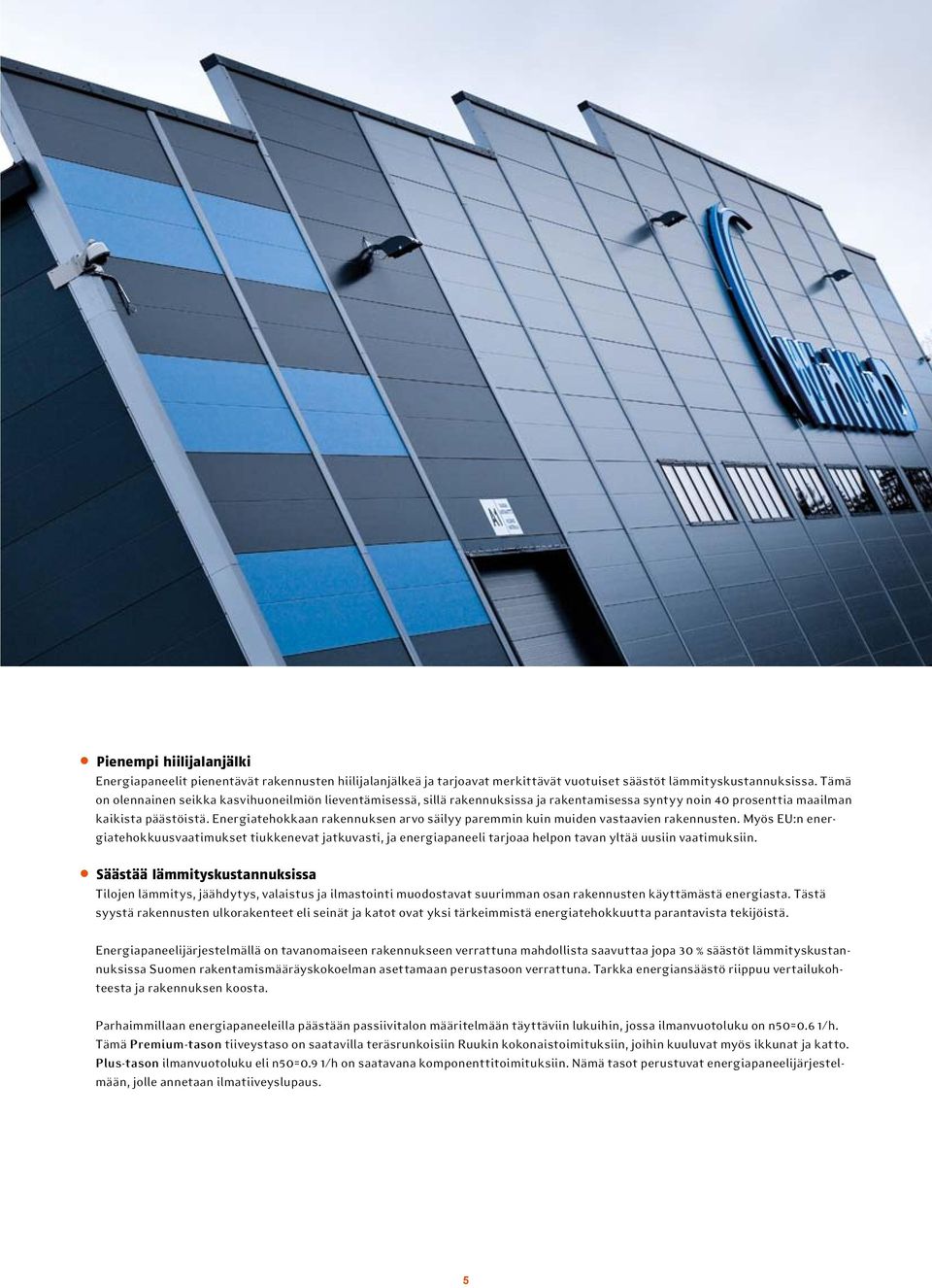

5 Pienempi hiilijalanjälki Energiapaneelit pienentävät rakennusten hiilijalanjälkeä ja tarjoavat merkittävät vuotuiset säästöt lämmityskustannuksissa. Tämä on olennainen seikka kasvihuoneilmiön lieventämisessä, sillä rakennuksissa ja rakentamisessa syntyy noin 40 prosenttia maailman kaikista päästöistä. Energiatehokkaan rakennuksen arvo säilyy paremmin kuin muiden vastaavien rakennusten. Myös EU:n energiatehokkuusvaatimukset tiukkenevat jatkuvasti, ja energiapaneeli tarjoaa helpon tavan yltää uusiin vaatimuksiin. Säästää lämmityskustannuksissa Tilojen lämmitys, jäähdytys, valaistus ja ilmastointi muodostavat suurimman osan rakennusten käyttämästä energiasta. Tästä syystä rakennusten ulkorakenteet eli seinät ja katot ovat yksi tärkeimmistä energiatehokkuutta parantavista tekijöistä. Energiapaneelijärjestelmällä on tavanomaiseen rakennukseen verrattuna mahdollista saavuttaa jopa 30 % säästöt lämmityskustannuksissa Suomen rakentamismääräyskokoelman asettamaan perustasoon verrattuna. Tarkka energiansäästö riippuu vertailukohteesta ja rakennuksen koosta. Parhaimmillaan energiapaneeleilla päästään passiivitalon määritelmään täyttäviin lukuihin, jossa ilmanvuotoluku on n50=0.6 1/h. Tämä Premium-tason tiiveystaso on saatavilla teräsrunkoisiin Ruukin kokonaistoimituksiin, joihin kuuluvat myös ikkunat ja katto. Plus-tason ilmanvuotoluku eli n50=0.9 1/h on saatavana komponenttitoimituksiin. Nämä tasot perustuvat energiapaneelijärjestelmään, jolle annetaan ilmatiiveyslupaus. 5

6 Basic-tason ilmanvuotoluku n50=1.3 1/h saavutetaan tavallisella Ruukin sandwich-paneelijärjestelmällä. Esimerkiksi m 2 kauppakiinteistön osalta lämmityskustannusten ja hiilidioksidipäästöjen säästöpotentiaali Suomessa (Lahden seutu) on taulukon mukainen, jos pohjatasona käytetään Suomen rakentamismääräyskokoelman asettama ilmanvuotoluvun perustaso n50=4 1/h. Lattian pinta-ala m 2 Lämmityskustannusten säästöpotentiaali Hiilidioksidipäästöjen säästöpotentiaali n50=4 1/h 0 EUR/a 0% 0 kg/a 0 % n50=2 1/h EUR/a 18 % kg/a 25 % Basic n50=1.3 1/h EUR/a 25 % kg/a 35 % Plus n50=0.9 1/h EUR/a 30 % kg/a 40 % Premium n50=0.6 1/h EUR/a 31% kg/a 44 % Energiapaneelit ovat hinnaltaan korkeammat kuin tavanomaiset sandwich-paneelit. Siksi niiden etu tavanomaisiin seinärakenteisiin verrattuna korostuu isommissa kohteissa. Maksaa itseään takaisin muutamassa vuodessa Laskennallinen takaisinmaksuaika perustuu lämmityskustannuksista saatuihin säästöihin. Tavalliseen seinärakenteeseen verrattuna energiapaneelin neliömetrihinta on noin 3 5 euroa korkeampi. Sen lisäksi erikoiskiinnitystarpeet ja asennusliikkeen erikoisosaaminen nostaa hieman kustannuksia. Takaisinmaksuaika näille lisäkustannuksille on noin 3 5 vuotta, jonka jälkeen energiapaneelijärjestelmä tuottaa selvää voittoa. Energiapaneelien tarjoamat säästömahdollisuudet on mahdollista simuloida osoitteessa Perusteellisesti tutkittu Ruukilla on vuosikymmenten kokemus sandwich-paneelien valmistamisesta, tutkimuksesta ja tuotekehityksestä. Energiapaneelin tuotekehitys pohjautuu mm. perusteellisiin kenttämittauksiin. Energiapaneeli on monen osatekijän summa. Yksi tällainen osatekijä on paneelin sisä- ja ulkopuolisten ponttien erikoistiivisteet, jotka takaavat liitoskohtien erinomaisen ilmatiiveyden. Tuotekehitystyössä on erityisesti huomioitu ilmavuotojen riskit sokkelissa, seinärungossa, katossa, läpivientikohdissa sekä seinäaukkojen liitoskohdissa. Valmiiksi maalattujen teräsohutlevyjen välissä on palamaton mineraalivillaeriste, jonka paksuus on 150, 200 tai 230 mm ja lämmönläpäisykerroin vastaavasti 0,29 0,17. Energiapaneelit ovat täysin kierrätettävissä. Taattu ilmatiiveys Ruukki takaa ainoana valmistajana rakennukselle tarkan ilmatiiveystason. Ilmatiiveystaso taataan mikäli kiinteistö on rakennettu energiapaneelijärjestelmän vaatimusten mukaisesti. Takuu sovitaan kohdekohtaisella sopimuksella. Jos sovitulle tasolle ei päästä, Ruukki korjaa epäkohdan omalla kustannuksellaan. 6

7 7

8 Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja ratkaisukokonaisuuksia. Kehitämme jatkuvasti toimintaamme ja tuotevalikoimaamme vastaamaan tarpeitasi. CFI.001FI/ /AN/JJ Rautaruukki Oyj U Suolakivenkatu 1, Helsinki S w Copyright 2011 Rautaruukki Oyj. Kaikki oikeudet pidätetään. Ruukki, Rautaruukki, More With Metals ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
