1 KAIKKI KATON JA JULKISIVUN RAKENTAMISEEN RAKENTAMISEN TUOTEKUVASTO

2 2 Rakentamisen tuotekuvasto

3 Ruukki on laadukas kumppani Ruukki on metalliosaaja, johon voit tukeutua alusta loppuun, kun tarvitset metalleihin pohjautuvia materiaaleja, komponentteja, järjestelmiä ja ratkaisukokonaisuuksia. Kehitämme jatkuvasti toimintaamme ja tuotevalikoimaamme vastaamaan tarpeitasi. Meiltä löytyvät kaikki tärkeät materiaalit kattotuotteista ja julkisivuihin. Käyttämällä Ruukin kokonaisvaltaisia palveluita, suunnittelet ja rakennat nopeammin, turvallisemmin ja tehokkaammin. Hyödyntämällä rakentamiseen liittyvää osaamistamme ja siihen liittyviä tukipalveluita toteutat hankkeesi nopeasti ja taloudellisesti. Olitpa sitten rakennuttaja, pääurakoitsija tai suunnittelija, Ruukin palvelut varmistavat, että kaikkein haastavimmatkin projektit sujuvat jouhevasti. Vakiintunut ja käytännössä hyväksi koettu toimintatapamme takaa luotettavat ja kokonaisvaltaiset ratkaisut. Tästä esitteestä löydät Vesikatot... 5 Poimulevyt vesikattoihin... 6 Sadevesijärjestelmien osat...7 Kattoturvatuotteet...7 Listat muotokatteille ja poimulevyille... 8 Listat pystysaumakatteille... 9 Kantavat poimulevyt Poimulevyt julkisivuihin Design profiilit Julkisivulamellit Liberta julkisivukasetit Muut tuotteet Sandwich-paneelit...20 Energiapaneelijärjestelmä Pinnoitteet Vakiovärit ja pinnoitteet Yhteystiedot...24 Rakentamisen tuotekuvasto 3

4 Kattotuotteet Kaunista ja käytännöllistä muotoilua Talonrakentamisen tuotevalikoimaamme kuuluvat useat eri kattotuotteet lisävarusteineen ja tarvikkeineen sekä monipuoliset seinäratkaisut ulko-, väli- ja sisäseiniin. Tästä kuvastosta löydät suurimman osan rakentamisen tuotevalikoimastamme. Ruukin katot valmistetaan korkealaatuisesta teräksestä. Edistyksellinen pintakäsittelymme antaa niille tehokkaan suojan kosteutta, korroosiota ja auringon uv-säteilyä vastaan. Ne ovat käytännöllisiä ja kestävät kovimmissakin olosuhteissa, vuosikymmeniä. Kevyenä ja helposti asennettavana teräs sopii uudisrakentamisen lisäksi erittäin hyvin korjausrakentamiseen. Kattomme ovat sekä helppoja huoltaa ja pitää kunnossa. Ne edustavat pohjoismaista muotoilua parhaimmillaan. 4 Rakentamisen tuotekuvasto

5 Vesikatot Ruukin teräskatto suojaa taloasi ja sen rakenteita kaikissa olosuhteissa, tyylistä ja kauneudesta tinkimättä. Ruukin katto on helppo ostaa, helppo asentaa ja helppo omistaa. Pystysaumakatteet Modulaariset katteet Etureunataitos Etureunataitos Etureunataitos 6x190 = TS Classic C Sauman korkeus 32 mm Hyötyleveys 475 mm Kokonaisleveys 505 mm Maksimipituus mm Minimipituus 800 mm Minimikaltevuus 1:7 0,60 mm Paino 6,16 kg/m² Värit vesikattojen vakiovärit Muotokatteet Classic D Sauman korkeus 32 mm Hyötyleveys 475 mm Kokonaisleveys 505 mm Maksimipituus mm Minimipituus 800 mm Minimikaltevuus 1:7 0,60 mm Paino 6,16 kg/m² Värit vesikattojen vakiovärit Finnera Kokonaiskorkeus 52 mm Kuvion pituus 330 mm Hyötyleveys 1140 mm Kokonaisleveys 1190 mm Hyötypituus 660 mm Kokonaispituus 705 mm Minimikaltevuus 1:4 0,50 mm Paino 5,2 kg/m² Värit RR23, RR29, RR32, RR33, RR750 Elite Kokonaiskorkeus 60 mm Kuvion pituus 400 mm Hyötyleveys 1025 mm Kokonaisleveys 1115 mm Maksimipituus 8000 mm Minimipituus 800 mm Minimikaltevuus 1:4 0,50 mm Paino 4,98 kg/m² Värit RR11, RR23, RR29, RR32, RR33, RR750 Tiilikainen Kokonaiskorkeus 39 mm Kuvion pituus 350 mm Hyötyleveys 1100 mm Kokonaisleveys 1185 mm Maksimipituus 8000 mm Minimipituus 800 mm Minimikaltevuus 1:4 0,50 mm Paino 4,65 kg/m² Värit RR11, RR23, RR29, RR32, RR33, RR750 Vakiovärit vesikatteille RR11 RR21 RR22 RR23 RR29 RR32 RR33 RR750 Rakentamisen tuotekuvasto 5

6 Poimulevyt vesikattoihin Ruukin poimulevyvalikoiman teräskatemallit soveltuvat hyvin rakennusten vesikatteiksi. Poimulevyjä voidaan toimittaa useilla eri pinnoite- ja värivaihtoehdoilla. Ruukki T19-20W-1150 Profiilin korkeus 17 mm Hyötyleveys 1150 mm 0,50 mm Pinnoitteet Pural Matta, Polyesteri, sinkitty Maksimipituus 10 m Minimipituus 0,6 m Ruukki T20-30W-1090 Profiilin korkeus 17 mm Hyötyleveys 1090 mm 0,50 0,60 mm Pinnoitteet Pural Matta, Polyesteri, sinkitty Maksimipituus 12 m Minimipituus 0,65 m Ruukki T20-42SW-1070 Profiilin korkeus 18 mm Hyötyleveys 1070 mm 0,50 0,70 mm Pinnoitteet Pural Matta, Pural, Polyesteri, sinkitty Maksimipituus 12 m Minimipituus 0,65 m Ruukki T45-30W-905 Profiilin korkeus 44 mm Hyötyleveys 905 mm 0,50 0,70 mm Pinnoitteet Pural Matta, Pural, Polyesteri, Hiarc, Hiarc matta, sinkitty Maksimipituus 15 m Minimipituus 0,5 m Ruukki T45-30EW-1025 Profiilin korkeus: 40 mm Hyötyleveys 1025 mm 0,60 0,70 mm Pinnoitteet Pural Matta, Polyesteri, sinkitty Maksimipituus 12 m Minimipituus 0,8 m Ruukki S18-92W-1100 Profiilin korkeus 18 mm Hyötyleveys 1100 mm 0,50 0,60 mm Pinnoitteet Pural Matta, Polyesteri, Hiarc, sinkitty Maksimipituus 9 m Minimipituus 0,6 m Vakiovärit vesikatteille (Tarkista pinnoitekohtaiset vakiovärit viimeiseltä aukeamalta) RR11 RR21 RR22 RR23 RR29 RR32 RR33 RR750 RR946 6 Rakentamisen tuotekuvasto

7 Sadevesijärjestelmän osat Pää ty kap pa le pari 125 mm 2. Vesikouru puo li pyö reä 125 mm, 3 m Vesikouru puo li pyö reä 125 mm, 4 m Vesikouru puolipyöreä 125 mm, 6 m 3. Kourun jat ko kap pa le 125 mm 4. Kourun si sä kul ma 125 mm Ko u ru n ul ko kul ma 125 mm Ko u ru n si sä kul ma 135 1:1,5 Ko u ru n si sä kul ma 135 1:2 Ko u ru n si sä kul ma 135 1:3 7. Ko u ru n ul ko kul ma 135 1:1,5 Ko u ru n ul ko kul ma 135 1:2 Ko u ru n ul ko kul ma Säädettävä koukku 125 mm 9. Syöksytorvi pyö reä 87 mm, 1 m Syöksytorvi pyö reä 87 mm, 2,5 m Syöksytorvi pyö reä 87 mm, 4 m 10. Vesisuppilo 87 mm 11. Lähtökaulus 125/87 mm 12. Seinäkiinnike 87 mm puu sei nä 13. Tiiliseinäkiinnike 130 mm ruu veil la, tul pat se kä kiila Tiiliseinäkiinnike 180 mm ruu veil la, tul pat se kä kiila 14. Y-haara 87 mm 15. Kaivoliitin 87/300 mm 16. Mutkakappale pyöreä 87 mm 17. Poistoputki 87 mm 18. Sihti 110 mm Kattoturvatuotteet Lumieste, pituus 3 metriä *) 2. Kattosilta, pituus 2,92 metriä *) Lapetikas *) Tikas, pituus 3,0-6,6 m 4. Turvatikas **) Tikas, pituus 2,4-3,6 m 5. Talotikas **) Tikas, pituus alkaen 2,4 m *) Asennussarjat myydään erikseen katemateriaalin mukaan **) Tikkaiden asennussarjat myydään erikseen Vakiovärit sadevesijärjestelmille ja kattoturvatuotteille RR11 RR20 RR23 RR29 RR32 RR33 RR750 Rakentamisen tuotekuvasto 7

8 Listat muotokatteille ja poimulevyille ja Päätylista, L = 3000 mm 2. Harjalista sileä, L = 2000 mm 2. Harjalista pyöreä, L = 2100 mm 3. Sisäjiirilista, L = 2000 mm 4. Sisäjiirin peitelista, L = 2000 mm 5. Räystäslista taittuva, L = 2000 mm 6. Auman päätykappale pyöreä Liitoslista, L = 2000 mm Pulpettikaton yläräystäslista, L = 2000 mm 7. Harjalistan Y- kappale pyöreä 8. Harjalistan päätykappale pyöreä 8 Rakentamisen tuotekuvasto

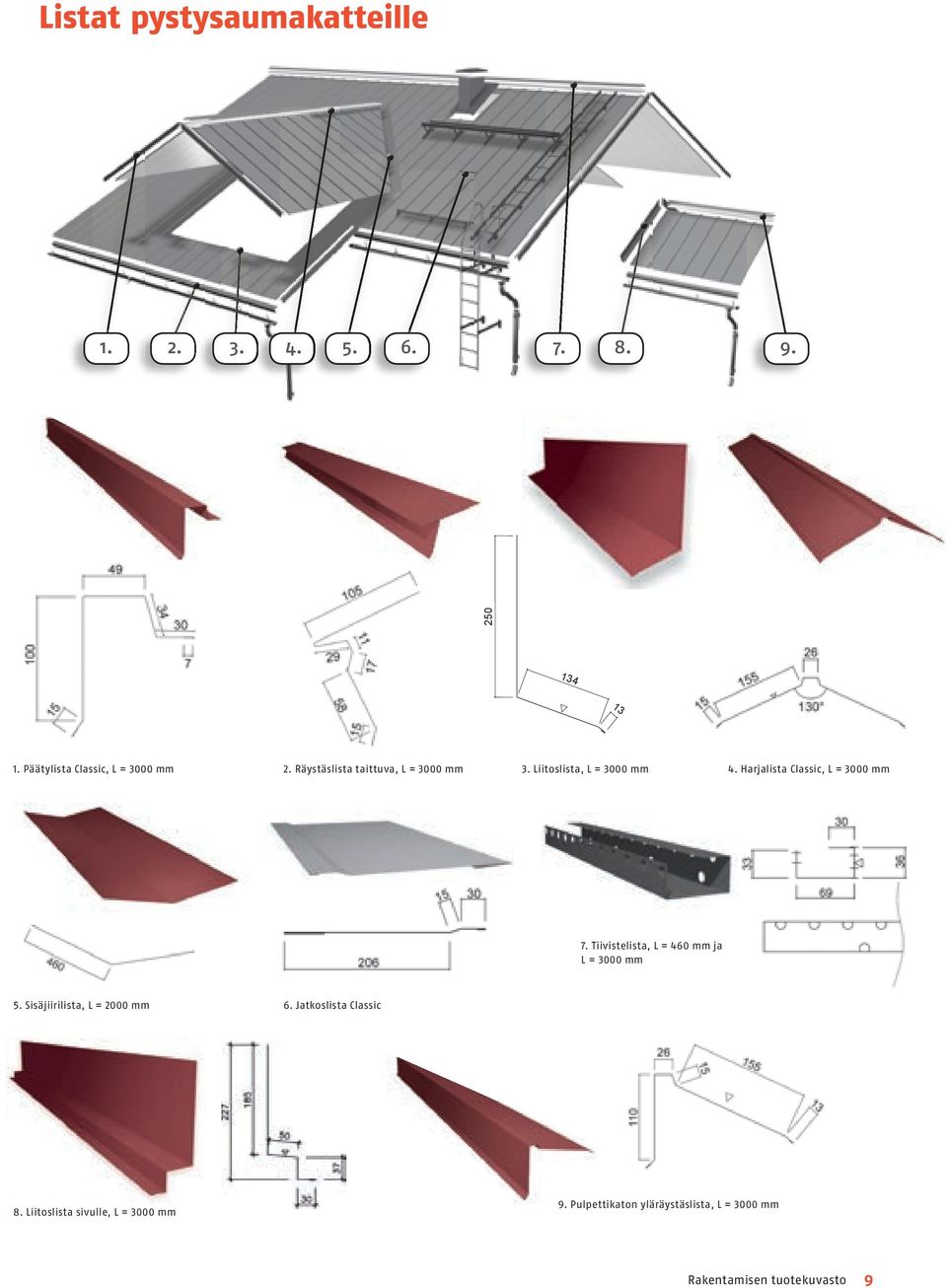

9 Listat pystysaumakatteille Päätylista Classic, L = 3000 mm 2. Räystäslista taittuva, L = 3000 mm 3. Liitoslista, L = 3000 mm 4. Harjalista Classic, L = 3000 mm 7. Tiivistelista, L = 460 mm ja L = 3000 mm 5. Sisäjiirilista, L = 2000 mm 6. Jatkoslista Classic 8. Liitoslista sivulle, L = 3000 mm 9. Pulpettikaton yläräystäslista, L = 3000 mm Rakentamisen tuotekuvasto 9

10 Kantavat poimulevyt Kantavat poimulevyt sopivat erinomaisesti erilaisiin kattoratkaisuihin niiden alhaisen painon ja kuormankantokyvyn ansiosta. Kantavat poimulevyt soveltuvat myös vesikatteiksi ja välipohjiin. Lisäksi niitä voidaan käyttää valumuotteina. Taloudellinen ratkaisu kantavien poimulevyjen käyttöön syntyy Ruukin Poimu-mitoitusohjelmalla. kohteet: teollisuusrakennukset julkinen rakentaminen urheiluhallit toimistorakennukset korjausrakentamiskohteet Ruukki T45-30L-905 Jänneväleille alle 3,5 m Profiilin korkeus 44 mm Hyötyleveys 905 mm 0,6-0,9 mm Maksimipituus 15 m Minimipituus 0,5 m Saatavana uumarei ityksellä d3/15% sekä antikondenssimassalla 600 g/m 2 tai 1000 g/m 2 Polyesteri RR20 Pural 0.7 mm RR21 RR22 RR23 RR33 Pural 1.0 mm RR23 Sinkittynä 0,6 mm, 0,7 mm ja 0,9 mm Ruukki T70-57L-1058 Saatavana uumarei ityksellä d3/15%, antikondenssimassalla Jänneväleille alle 5 m 600 g/m 2 tai 1000 g/m 2 Profiilin korkeus 70 mm Hyötyleveys 1058 mm sekä turva-ankkurirei ityksellä 0,70 1,00 mm Maksimipituus 15 m Minimipituus 0,6 m Profiili saatavilla myös neliaaltoisena tuotteena vesikattoprofiiliksi, hyötyleveys 846 mm Pural matta 0.6 mm* RR21 RR22 RR23 RR29 RR32 RR33 RR750 Pural 0.7 mm* RR21 RR22 RR23 RR33 Pural 1.0 mm, hl = 1058 mm Polyesteri, 0,7-1,0 mm, hl = 1058 mm RR23 RR20 Sinkittynä 0,7-1,0 mm * Hyötyleveydellä 846 mm 10 Rakentamisen tuotekuvasto

11 Ruukki T130M-75L-930 Jänneväleille yli 5 m Profiilin korkeus 130 mm Hyötyleveys 930 mm 0,70-1,50 mm Maksimipituus 18,3 m Minimipituus 0,8 m Saatavana uumarei ityksellä d3/15%, antikondenssimassalla 600 g/m 2 tai 1000 g/m 2 sekä turva-ankkurirei ityksellä Polyesteri 0,7-1,5 mm Pural 1.0 mm RR20 RR23 Sinkittynä 0,7-1,5 mm Ruukki T153-40L-840 Jänneväleille yli 5 m Profiilin korkeus 153 mm Hyötyleveys 840 mm 0,7-1,5 mm Maksimipituus 18,3 m Minimipituus 0,8 m Saatavana uumarei ityksellä d3/15%, antikondenssimassalla 600 g/m 2 tai 1000 g/m 2 sekä turva-ankkurirei ityksellä Polyesteri 0,7-1,5 mm Pural 1.0 mm RR20 RR23 Sinkittynä 0,7-1,5 mm Kaareistettu kantava poimulevy T45-30L-905 Profiilin korkeus 44 mm Hyötyleveys 905 mm Ainepaksuus 0,7 ; 0,9 Maksimipituus 15,0 m Minimipituus 2,8 m Kantavien tiivistyslista 0,60 mm Pinnoite Polyesteri Profiileille T70, T130M, T153 Profiilin hyötyleveyden mukaan Liittolevy Ruukki CS Profiilin korkeus 48 mm Hyötyleveys 750 mm 0,7, 0,9, 1,1 mm Maksimipituus 12 m Minimipituus 0,4 mm Rakentamisen tuotekuvasto 11

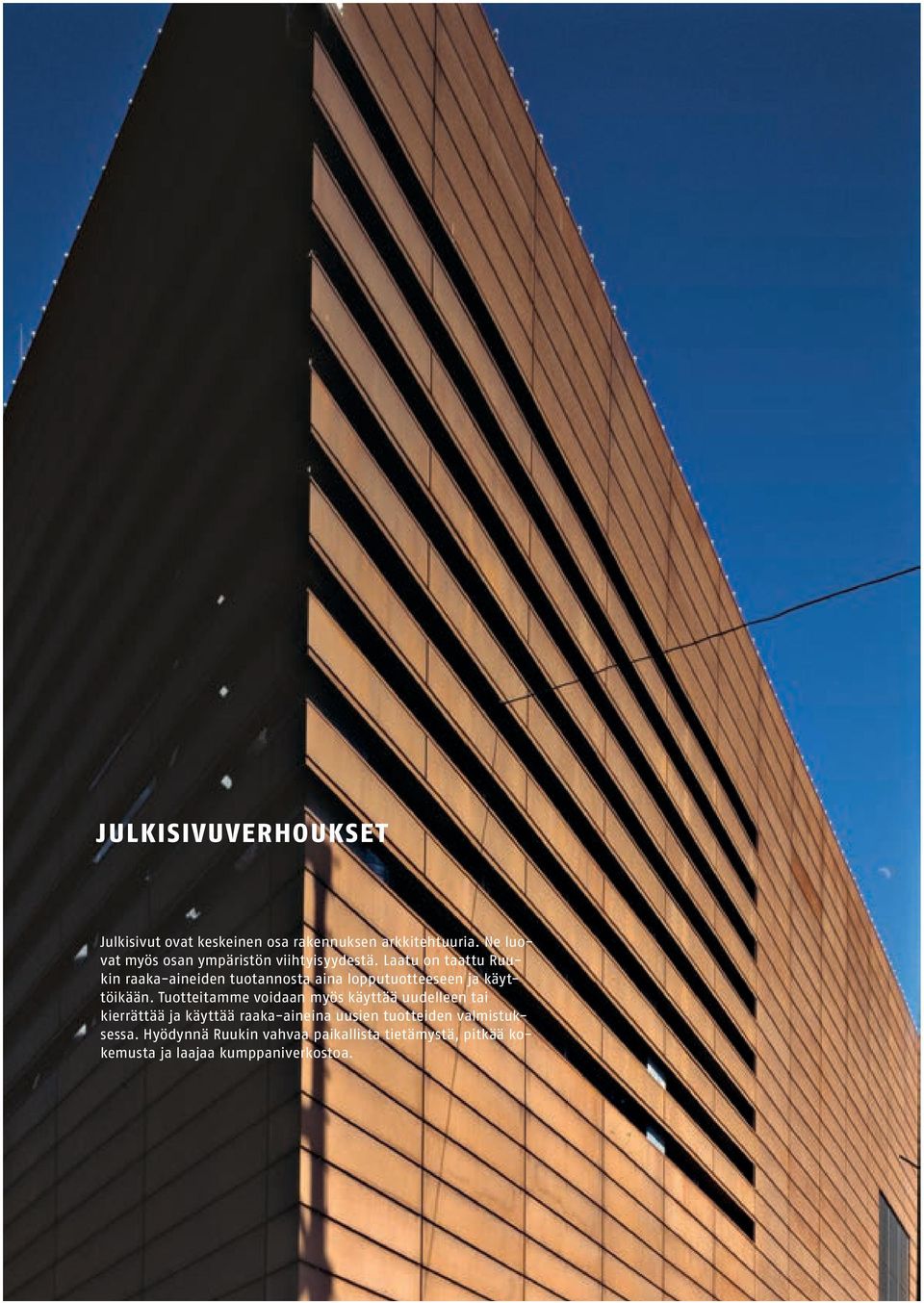

12 Julkisivuverhoukset Julkisivut ovat keskeinen osa rakennuksen arkkitehtuuria. Ne luovat myös osan ympäristön viihtyisyydestä. Laatu on taattu Ruukin raaka-aineiden tuotannosta aina lopputuotteeseen ja käyttöikään. Tuotteitamme voidaan myös käyttää uudelleen tai kierrättää ja käyttää raaka-aineina uusien tuotteiden valmistuksessa. Hyödynnä Ruukin vahvaa paikallista tietämystä, pitkää kokemusta ja laajaa kumppaniverkostoa.

13 Poimulevyt julkisivuihin Ruukilla on laaja valikoima seinä- ja kattokäyttöön soveltuvia matalia poimulevyjä. Poimulevyt ovat kestäviä ja korkealaatuisia. Matalia poimulevyjä voidaan käyttää sekä sisä- että ulkoverhouksissa. Ruukin matalat poimulevyt antavat julkisivulle siistin ja rauhallisen vaikutelman. T seinä Ruukki T Ruukki T Ruukki T15-115V-1134 Profiilin korkeus Hyötyleveys Maksimipituus Minimipituus 13 mm 1134 mm 0,5 0,6 mm 10 m 0,6 m T seinä T15-115V-1134 seinä Polyesteri 0.5 mm RR11 RR20 RR21 RR22 RR23 RR29 RR32 RR33 RR750 Hiarc 0.6 mm RR20 RR21 RR22 RR23 RR24 RR29 RR33 RR34 RR35 RR36 RR40 RR41 RR45 Sinkittynä 0,5 mm T seinä T seinä Ruukki T Ruukki T Profiilin korkeus Hyötyleveys Maksimipituus Minimipituus 18 mm 1090 mm 0,5 0,6 mm 12 m 0.65 m Polyesteri 0.5 mm RR11 RR20 RR21 RR22 RR23 RR29 RR32 RR33 RR750 Hiarc 0.6 mm RR20 RR21 RR22 RR23 RR24 RR29 RR33 RR34 RR35 RR36 RR40 RR41 RR45 Sinkittynä 0,5 mm Rakentamisen tuotekuvasto 13

14 T20-42S-1070 seinä Ruukki T20-42S-1070 Profiilin korkeus 18 mm Hyötyleveys 1070 mm 0,5 0,6 mm Maksimipituus 12 m Minimipituus 0,65 m Polyesteri 0.5 mm RR11 RR20 RR21 RR22 RR23 RR29 RR32 RR33 RR750 Hiarc 0.6 mm RR20 RR21 RR22 RR23 RR24 RR29 RR33 RR34 RR35 RR36 RR40 RR41 RR45 Alumiini 0,4 mm Sinkittynä 0,5 mm RR20 T seinä Ruukki T Ruukki T Profiilin korkeus Hyötyleveys Maksimipituus Minimipituus 44 mm 905 mm 0,6-0,7 mm 15 m 0.5 m T seinä Polyesteri 0.6 mm RR20 RR21 RR23 RR29 RR32 RR33 Hiarc 0.6 mm RR20 RR21 RR22 RR23 RR24 RR29 RR33 RR34 RR35 RR40 RR41 RR45 Sinkittynä 0,6-0,7 mm T45-30E-1025 seinä Ruukki T45-95E-1025 Ruukki T45-30E-1025 Profiilin korkeus Hyötyleveys Maksimipituus Minimipituus 40 mm 1025 mm 0,6-0,7 mm 12 m 0.8 m T45-95E-1025 seinä Polyesteri 0.6 mm RR20 RR21 RR23 RR29 RR32 RR33 Hiarc 0.6 mm RR20 RR21 RR22 RR23 RR24 RR29 RR33 RR34 RR35 RR36 RR40 RR41 RR45 Sinkittynä 0,6-0,7 mm 14 Rakentamisen tuotekuvasto

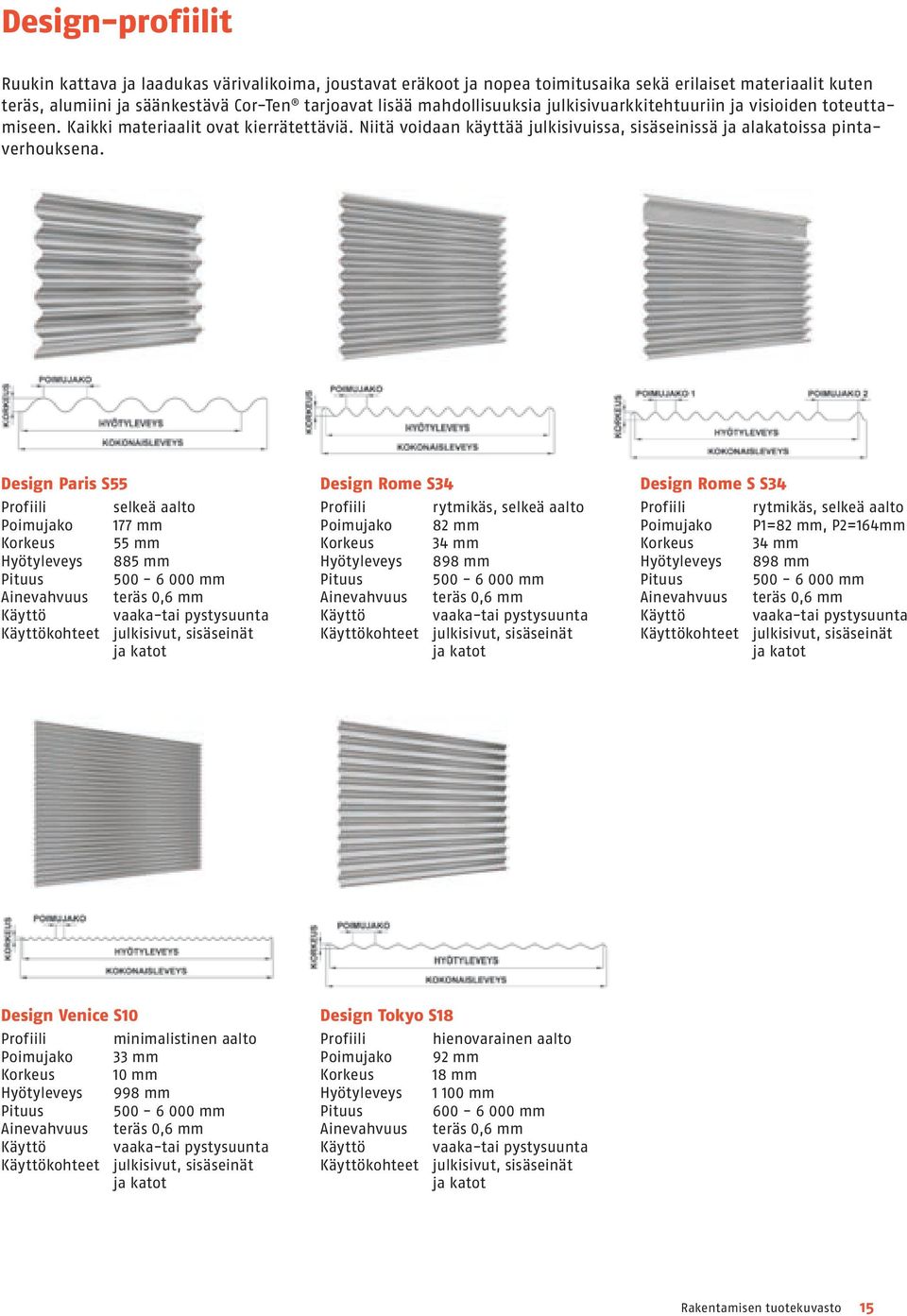

15 Design-profiilit Ruukin kattava ja laadukas värivalikoima, joustavat eräkoot ja nopea toimitusaika sekä erilaiset materiaalit kuten teräs, alumiini ja säänkestävä Cor-Ten tarjoavat lisää mahdollisuuksia julkisivuarkkitehtuuriin ja visioiden toteuttamiseen. Kaikki materiaalit ovat kierrätettäviä. Niitä voidaan käyttää julkisivuissa, sisäseinissä ja alakatoissa pintaverhouksena. Design Paris S55 Profiili selkeä aalto Poimujako 177 mm Korkeus 55 mm Hyötyleveys 885 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Rome S34 Profiili rytmikäs, selkeä aalto Poimujako 82 mm Korkeus 34 mm Hyötyleveys 898 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Rome S S34 Profiili rytmikäs, selkeä aalto Poimujako P1=82 mm, P2=164mm Korkeus 34 mm Hyötyleveys 898 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Venice S10 Profiili minimalistinen aalto Poimujako 33 mm Korkeus 10 mm Hyötyleveys 998 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Tokyo S18 Profiili hienovarainen aalto Poimujako 92 mm Korkeus 18 mm Hyötyleveys mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Rakentamisen tuotekuvasto 15

16 Design Oulu T10 A Profiili suorakulmainen Poimujako 61 mm, pohja=14 mm, harja=47 mm Korkeus 10 mm Hyötyleveys 982 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Oulu T10 B Profiili suorakulmainen Poimujako 61 mm, pohja=46 mm, harja=15 mm Korkeus 10 mm Hyötyleveys 982 mm Pituus mm teräs 0,6 mm vaaka-tai pystysuunta kohteet julkisivut, sisäseinät ja katot Design Cor-Ten S7 Profiili Minimalistinen aalto Poimujako 33 mm Korkeus 6 mm Hyötyleveys mm Pituus mm teräs Cor-Ten 1,0 mm vaakasuunta kohteet julkisivut Julkisivulamellit Ruukki Design Paletten laaja valikoima julkisivulamelleja mahdollistaa näyttävät vertikaalisesti ja horisontaalisesti jäsennetyt modernit julkisivupinnat. Lamellimallista riippuen käytettävissä on sekä näkyviä että piilokiinnikkeitä. Julkisivulamellien väliset pystysaumat ja nurkkadetaljit viimeistellään sarjaa varten suunnitelluilla listoilla. Kaikki materiaalit ovat kierrätettäviä. Lamella groove 10 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet hieman avonainen A-muoto mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys vaaka- tai pystysuuntainen lamelli Lamella groove 20 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet suljettu hienovarainen ura mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys vaaka- tai pystysuuntainen lamelli Lamella groove 30 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet hieman avonainen A-muoto mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm näkyvät vaaka- tai pystysuuntainen lamelli 16 Rakentamisen tuotekuvasto

17 Lamella sharp 40 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet terävä taite mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm näkyvät vaakasuuntainen lamelli Lamella sharp 45 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet : terävä taite mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys vaakasuuntainen lamelli Lamella lap 60 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet kalteva limitys 300 mm mm 40 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys vaakasuuntainen lamelli Lamella vertical 70 Pystysauma Hyötyleveys Korkeus Kiinnikkeet hienovarainen ura mm mm 20 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys pystysuuntainen lamelli Lamella straight 100 Vaakasauma Hyötykorkeus Leveys Kiinnikkeet neliömäinen taite mm mm 30 mm teräs 1,2 mm Alum. 1,5 mm piilokiinnitys vaakasuuntainen lamelli Lamella Cor-Ten 30 Säänkestävä Cor-Ten -teräs Hyötykorkeus mm Leveys mm 40 mm Cor-Ten 1,5 mm Kiinnikkeet näkyvät vaakasuuntainen lamelli Rakentamisen tuotekuvasto 17

18 Julkisivukasetit Liberta julkisivukasetit mahdollistavat tyylikkään ja yhtenäisen julkisivupinnan. Käyttämällä eri julkisivukasettikokoja, materiaaleja, värejä ja saumaleveyksiä voidaan muokata julkisivun rytmiä ja ilmettä. Kiinnityksiin voidaan valita tuotteen mukaan joko piilokiinnitykset tai näkyvät kiinnitykset. Lisäksi saatavilla on erikoistuotteita, kuten kulma- ja vinokasetteja. Kaikki materiaalit ovat kierrätettäviä. Liberta original 102 Leveys ja korkeus: projektikohtainen mm Vaaka- ja pystysaumat mm Kiinnikkeet näkyvät vaaka- tai pystysuuntainen kasetti Liberta original 102 Grande Isot kasettikoot Leveys ja korkeus projektikohtainen mm Vaaka- ja pystysaumat mm Kiinnikkeet näkyvät vaaka- tai pystysuuntainen kasetti Liberta elegant 500 Leveys ja korkeus projektikohtainen mm Vaaka- ja pystysaumat 5 30 mm Kiinnikkeet piilokiinnitys vaakasuuntainen kasetti Liberta elegant 500Grande Isot kasettikoot Leveys ja korkeus projektikohtainen mm Vaaka- ja pystysaumat 5 30 mm Kiinnikkeet piilokiinnitys vaakasuuntainen kasetti 18 Rakentamisen tuotekuvasto Liberta Cor-Ten 600 Säänkestävä Cor-Ten -teräs Leveys ja korkeus projektikohtainen 30 mm Pystysaumat mm Kiinnikkeet näkyvät vaakasuuntainen kasetti

19 Vakiovärit Design-profiileille, julkisivulamelleille ja -kaseteille (Hiarc ) RR20 RR21 RR22 RR23 RR40 RR41 RR45 hopea ja hopea matta tumma hopea metallinen ja tumma hopea grafiitti ja matta metallinen grafiitti matta Muut tuotteet Ruukki LP-Z Ruukki LP-S Ruukki LP-H Ruukki LP-C Ruukki LPT-C Kevytorsi LP Mallit Profiilin korkeus Minimipituus Maksimipituus LP-Z, LP-S, LP-H ja LP-C mm mm 1600 mm mm Termoranka LPT Mallit Profiilin korkeus Minimipituus Maksimipituus LPT-Z, LPT-C ja LPT-U mm mm 1600 mm mm Geoprofiili Profiili GEO20SG putkiarina 0.70 mm Vakiopituus 3300 mm HUOM. Tukilaidat tilattava erikseen. Sileät ja rei itetyt levyt Arkkien vakiokoko 1250x2000 mm mm Reikärivi kolmi- tai nelijako Reikäkoko 3 mm HUOM. Minimimäärä rei itetylle rullalle on 50 jm. Valusaumalista Korkeus Vakiopituus mm 1,00 2,50 mm 5 m Rakentamisen tuotekuvasto 19

20 Sandwich-paneelit Sandwich-paneeleja käytetään julkisivuissa, väliseinissä ja sisäkatoissa. Yleisimpiä käyttökohteita ovat teollisuus- ja liikerakennukset, urheiluhallit, varastot ja voimalaitokset. Paneelit soveltuvat myös elintarviketeollisuuden rakennuskohteisiin ja vaativiin puhdastilakohteisiin. Sandwich-paneeli on kustannustehokas esivalmistettu elementti, jossa on kahden maalipinnoitetun teräslevyn välissä eristyskerros. Eristemateriaalina käytetään palamatonta mineraalivillaa. Sandwich-paneeli SPA E ulkoseinään Hyötyleveys (mm): 1200 Pituus (m) 0,6-13,5 Paksuus (mm) Paloreaktio A2-s1, d0 U-arvo 0,17-0,5 W/m 2 K Palonkestävyys EI30 - EI120 Sandwich-paneeli SPA I väliseinään Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) Paloreaktio A2-s1,d0 U-arvo 0,17-0,26 W/m 2 K Palonkestävyys EI30 - EI120 Sandwich-paneeli SPA F ulko- ja väliseinään Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) Paloreaktio A2-s1, d0 U-arvo 0,19-0,54 W/m 2 K Palonkestävyys EI30 - EI240 Sandwich-paneeli SPA S ulkoseinään ja sisäkattoon Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) Paloreaktio A2-s1, d0 U-arvo 0,19-0,54 /m 2 K Palonkestävyys EI30 - EI240 Sandwich-paneeli SPA E LIFE ulkoseinään Hyötyleveys (mm) 1200 Pituus (m) 0,6 13,5 Paksuus (mm) 150, 200, 230 Paloreaktio A2-s1, d0 U-arvo 0,16 0,25 W/m 2 K Palonkestävyys EI60 Vakiovärit (Hiarc ) RR20 RR21 RR22 RR23 RR24 RR29 RR35 RR36 RR40 hopea ja hopea matta RR41 tumma hopea ja tumma hopea matta 20 Rakentamisen tuotekuvasto

21 Energiapaneelijärjestelmä Ruukki energiapaneelijärjestelmä on kattava ulkoseinäjärjestelmä, joka vähentää rakennuksen lämmitysenergian tarvetta merkittävästi erinomaisen ilmatiiveyden kautta ja auttaa parantamaan rakennuksesi energialuokkaa. Sandwich-paneeli SPA E ENERGY Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) 150, 200, 230 Paloreaktio A2-s1, d0 U-arvo 0,17-0,26 /m 2 K Palonkestävyys EI30 - EI120 Ilmanvuotoluku rakennukselle q50 (m3/h, m2): 1.0 n50 (1/h): 0.3 Sopii julkisivuihin, joilta vaaditaan erityisen hyvää ilmatiiveyttä ja lämmöneristävyyttä. Sandwich-paneeli SPA F ENERGY Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) 150, 200, 230 Paloreaktio A2-s1,d0 U-arvo 0,19-0,29 /m 2 K Palonkestävyys EI30 - EI240 Ilmanvuotoluku rakennukselle q50 (m 3 /h, m2): 1.0 n50 (1/h): 0.3 Sopii julkisivuihin, joilta vaaditaan erityisen hyvää ilmatiiveyttä ja palo-osastoivuutta. Sandwich-paneeli SPA S ENERGY Hyötyleveys (mm) 1200 Pituus (m) 0,6-13,5 Paksuus (mm) 150, 200, 230 Paloreaktio A2-s1,d0 U-arvo: 0,19-0,29 /m 2 K Palonkestävyys EI30 - EI240 Ilmanvuotoluku rakennukselle q50 (m3/h, m2): 1.0 n50 (1/h): 0.3 Sopii julkisivuihin, joilta vaaditaan erityisen hyvää ilmatiiveyttä ja palo-osastoivuutta sekä pitkiä jännevälejä. Sandwich-paneeli SPA E LIFE ENERGY Hyötyleveys (mm) 1200 Pituus (m) 0,6 13,5 Paksuus (mm) 150, 200, 230 Paloreaktio A2-s1, d0 U-arvo 0,16 0,25 /m 2 K Palonkestävyys: EI60 Ilmanvuotoluku rakennukselle: q50 (m3/h, m 2 ): 1.0 n50 (1/h): 0.3 Sopii julkisivuihin, joilta vaaditaan erityisen hyvää ilmatiiveyttä ja lämmöneristävyyttä sekä ekologisuutta. Tarvikevalikoima paneeleille Ruukin paneelien tarvikevalikoima sisältää kaikki asentamiseen tarvittavat tarvikkeet ja apuvälineet: Kiinnikkeet 2. Tiivisteet Listat 4. Profiilit 5. Nostimet Käyttämällä Ruukin alkuperäisiä tarvikkeita varmistat paneelijärjestelmän toimivuuden. Rakentamisen tuotekuvasto 21

22 Teräsohutlevyn maalipinnoitteita erilaisiin käyttökohteisiin Ruukin maalipinnoitetuissa tuotteissa yhdistyy yhtiön asiantuntemus sekä teräksissä että pinnoitteissa.jokainen yksityiskohta pinnasta ytimeen on tarkoin mietitty ja käynyt läpi vaativat testit. valmis pinta kätkee sisälleen useita ominaisuuksia, jotka on huolellisesti valittu asiakkaiden tarpeisiin. Pural ja Pural matta Ruukin kehittämä ja lanseeraama Pural ja Pural matta ovat Ruukin rekisteröityjä tavaramerkkejä Markkinoiden paras kattopinnoite testien ja asiakkaiden palautteen perusteella livoimaiset tekniset ominaisuudet: korroosionkesto, UV-säteilyn kesto, muovattavuus myös matalissa lämpötiloissa, naarmunkestävyys Vaihtoehtoina näyttävä puolikiiltävä tai hillityn tyylikäs mattapinta Pääasialliset käyttökohteet: Konesaumakatot ja profiililevyt, uudisrakennukset, omakotitalot, saneerauskohteet Vaativat olosuhteet, maksimaalinen käyttöikä Purex TM Purex on Ruukin rekisteröity tavaramerkki Täysin uudentyyppinen strukturoitu pinnoite Erittäin hyvät tekniset ominaisuudet ovat saatavilla kohtuulliseen hintaan: erinomainen hintalaatusuhde Ulkonäkö nykytrendin ja arkkitehtuurin mukainen matalakiiltoinen ja strukturoitu Hyvä muovattavuus mahdollistaa monipuoliset käyttömahdollisuudet Pääasialliset käyttökohteet: profiililevyt ja moduulikatot, uudisrakennukset ja saneerauskohteet, omakotitalot ja lomarakennukset Vaativat ja normaalit olosuhteet, pitkä käyttöikä Maalipintainen teräsohutlevy Polyesteri Kustannuksiltaan edullinen vaihtoehto Hyvät tekniset ominaisuudet Erittäin laaja värivalikoima Useita kiiltoasteita Pääasialliset käyttökohteet: Sandwich paneelit, profiililevyt, maatalousrakentaminen, varastot, hallit, suojat Normaalit ja miedot olosuhteet, kohtuullinen käyttöikä Pural RWS Kehitetty erityisesti sadevesijärjestelmiä varten Erinomainen muovattavuus, myös matalissa lämpötiloissa Erittäin hyvä korroosionkestävyys Erittäin hyvä naarmunkestävyys Hyvä puhtaanapysyvyys ja puhdistettavuus kohde: Sadevesijärjestelmät Hiarc ja Hiarc matta Vaativien julkisivujen pinnoite Pitkäaikaiskestävyys (värin ja kiillonsäilyvyys) ylivertainen Saatavilla myös HB (= high build) versio, jossa erinomainen korroosionkestävyys Pysyy erinomaisesti puhtaana Laaja värivalikoima sisältäen metallihohtovärejä Pääasialliset käyttökohteet: Sandwich Panelit, julkisivukasetit, design profiilit, julkisivuprofiilit, toimitilat, kauppakeskukset, urheiluhallit, julkinen rakentaminen Vaativat olosuhteet, maksimaalinen käyttöikä Teräslevy Sinkkikerros Passivointikerros Pohjamaali Taustamaali Sinkkikerros Passivointikerros Pohjamaali Maalipinnoite Hiarc reflect Auringon lämpösäteilyä heijastava julkisivupinnoite Parantaa Sandwich Panelien saumojen ilmatiiveyttä Mahdollistaa pidempien jännevälien käytön tummanvärisissä elementeissä Hyvin kulutusta ja UV-säteilyä kestävä pinnoite Suosituimmat julkisivuvärit: kirkas valkoinen, tumma harmaa, sekä metallinhohtosävyt: hopea ja tumma hopea. Pääasialliset käyttökohteet: Sandwich Panelit sekä eristämättömissä rakennuksissa profiililevyt 22 Rakentamisen tuotekuvasto

23 Tuotetakuut PYSTYSAUMAKATTEET MUOTOKATTEET PALAKATTEET POIMULEVYT TAKUUAJAT CLASSIC TIILIKAINEN PREMIUM ELITE S18, T19*, T20 PREMIUM PREMIUM S18 T20 T19 VUODEN TEKNINEN TAKUU RR11 havunvihreä RR21 vaalea harmaa RR11 havunvihreä RR22 harmaa RR29 punainen RR33 musta RR21 vaalea harmaa RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen RR11 havunvihreä RR29 punainen RR33 musta RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen RR11 havunvihreä RR29 punainen RR33 musta RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen RR22 harmaa RR29 punainen RR33 musta RR946 hopea RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen Pinnoite Pural Matta. Tekninen takuu 50 v. Esteettinen takuu 20 v. TIILIKAINEN PLUS FINNERA PLUS VUODEN TEKNINEN TAKUU RR11 havunvihreä RR29 punainen RR33 musta RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen RR29 punainen RR33 musta RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen Pinnoite Purex. Tekninen takuu 40 v. Esteettinen takuu 15 v. S18, T19*, T20 STANDARD STANDARD S18 T20 RR11 havunvihreä RR22 harmaa RR29 punainen RR33 musta T19 RR21 vaalea harmaa RR23 tumma harmaa RR32 tumma ruskea RR750 tiilenpunainen VUODEN TEKNINEN TAKUU Pinnoite Polyesteri. Tekninen takuu 30 v. Esteettinen takuu 10 v. RR946 hopea Ruukin vakiovärit ja pinnoitteet teräsohutlevyille * T19 vakiovärit RR29, RR32, RR33 RR11 (Havunvihreä) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR20 (Valkoinen) Pural, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR24 (Vaalean keltainen) Pural, Hiarc / Hiarc max, Polyesteri RR26 (Keltainen) Hiarc / Hiarc max, Polyesteri RR21 (Vaalean harmaa) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Polyesteri RR22 (Harmaa) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Polyesteri RR34 (Vaalean sininen) Pural, Hiarc / Hiarc max, Polyesteri RR35 (Sininen) Pural, Hiarc / Hiarc max, Polyesteri RR23 (Tumman harmaa) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR33 (Musta) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR36 (Vaalean vihreä) Pural, Hiarc / Hiarc max, Polyesteri RR37 (Vihreä) Pural, Hiarc / Hiarc max, Polyesteri RR29 (Punainen) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR750 (Tiilen punainen) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR40 (Metalli hopea) Hiarc / Hiarc max, Hiarc matta, Pural, Pural RWS RR41 (Metalli tumma hopea) Hiarc / Hiarc max, Hiarc matta RR30 (Vaalean ruskea) Pural, Hiarc / Hiarc max, Polyesteri RR31 (Ruskea) Pural, Hiarc / Hiarc max, Polyesteri RR42 (Metalli kulta) Hiarc / Hiarc max RR43 (Metalli kupari) Hiarc / Hiarc max, Pural RWS RR887 (Suklaan ruskea) Pural, Pural matta, Pural RWS, Purex, Polyesteri RR32 (Tumman ruskea) Pural, Pural matta, Pural RWS, Hiarc / Hiarc max, Purex, Polyesteri RR44 (Metalli sininen) Hiarc / Hiarc max RR45 (Metalli grafiitti) Hiarc / Hiarc max, Hiarc matta Värit ovat niin lähellä todellista kuin painoteknisesti on mahdollista. Tarkista tuotekohtaiset värimallit osoitteessa Kattotuotteista tiedot löydät osoitteesta Rakentamisen tuotekuvasto 23

24 Ruukki toimittaa asiakkailleen energiatehokkaita teräsratkaisuja: paremmin rakennettuja ympäristöjä asumiseen, työhön ja liikkumiseen. CFI011FI/ /AN/HKP Tämä julkaisu on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virheistä tai tietojen väärästä soveltamisesta aiheutuneista välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Tarkassa vertailussa on aina käytettävä alkuperäisiä standardeja. VESIKATTOTUOTTEET Asiakaspalvelu Myynti Tekninen neuvonta Fax RAKENTAMISEN TUOTTEET Ruukki Construction Oy, Suolakivenkatu 1, Helsinki, , Copyright 2014 Rautaruukki Oyj. Kaikki oikeudet pidätetään. Ruukki, Rautaruukki, Living. Working. Moving. ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
