Levykoko: 600 x 1200 mm Paksuus: 30 mm Pontti: ympäritäyspontattu Pinnoite: diffuusiotiivis alumiinilaminaatti levyn molemmin puolin

Transkriptio

1

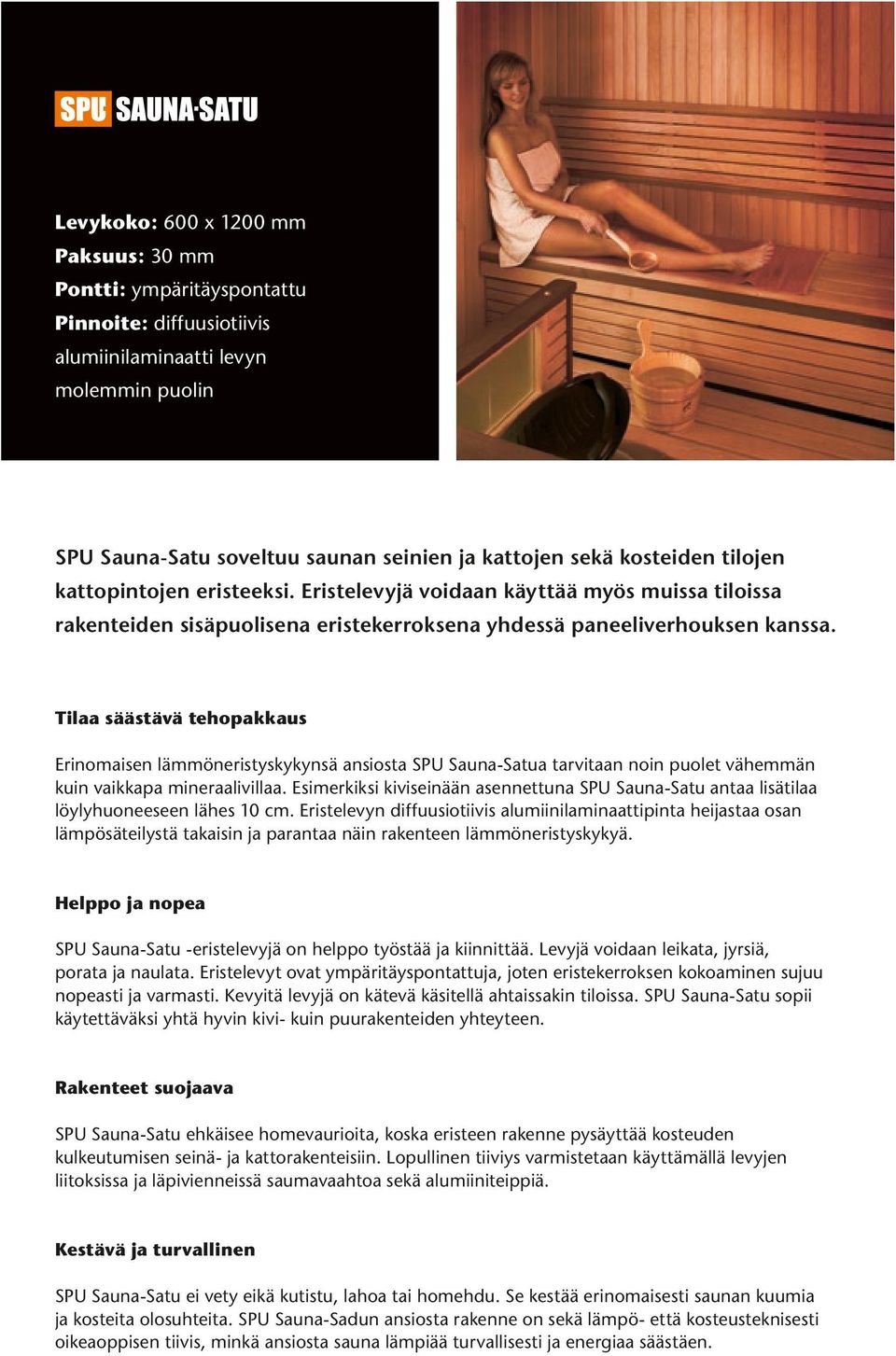

2 Levykoko: 600 x 1200 mm Paksuus: 30 mm Pontti: ympäritäyspontattu Pinnoite: diffuusiotiivis alumiinilaminaatti levyn molemmin puolin SPU Sauna-Satu soveltuu saunan seinien ja kattojen sekä kosteiden tilojen kattopintojen eristeeksi. Eristelevyjä voidaan käyttää myös muissa tiloissa rakenteiden sisäpuolisena eristekerroksena yhdessä paneeliverhouksen kanssa. Tilaa säästävä tehopakkaus Erinomaisen lämmöneristyskykynsä ansiosta SPU Sauna-Satua tarvitaan noin puolet vähemmän kuin vaikkapa mineraalivillaa. Esimerkiksi kiviseinään asennettuna SPU Sauna-Satu antaa lisätilaa löylyhuoneeseen lähes 10 cm. Eristelevyn diffuusiotiivis alumiinilaminaattipinta heijastaa osan lämpösäteilystä takaisin ja parantaa näin rakenteen lämmöneristyskykyä. Helppo ja nopea SPU Sauna-Satu -eristelevyjä on helppo työstää ja kiinnittää. Levyjä voidaan leikata, jyrsiä, porata ja naulata. Eristelevyt ovat ympäritäyspontattuja, joten eristekerroksen kokoaminen sujuu nopeasti ja varmasti. Kevyitä levyjä on kätevä käsitellä ahtaissakin tiloissa. SPU Sauna-Satu sopii käytettäväksi yhtä hyvin kivi- kuin puurakenteiden yhteyteen. Rakenteet suojaava SPU Sauna-Satu ehkäisee homevaurioita, koska eristeen rakenne pysäyttää kosteuden kulkeutumisen seinä- ja kattorakenteisiin. Lopullinen tiiviys varmistetaan käyttämällä levyjen liitoksissa ja läpivienneissä saumavaahtoa sekä alumiiniteippiä. Kestävä ja turvallinen SPU Sauna-Satu ei vety eikä kutistu, lahoa tai homehdu. Se kestää erinomaisesti saunan kuumia ja kosteita olosuhteita. SPU Sauna-Sadun ansiosta rakenne on sekä lämpö- että kosteusteknisesti oikeaoppisen tiivis, minkä ansiosta sauna lämpiää turvallisesti ja energiaa säästäen.

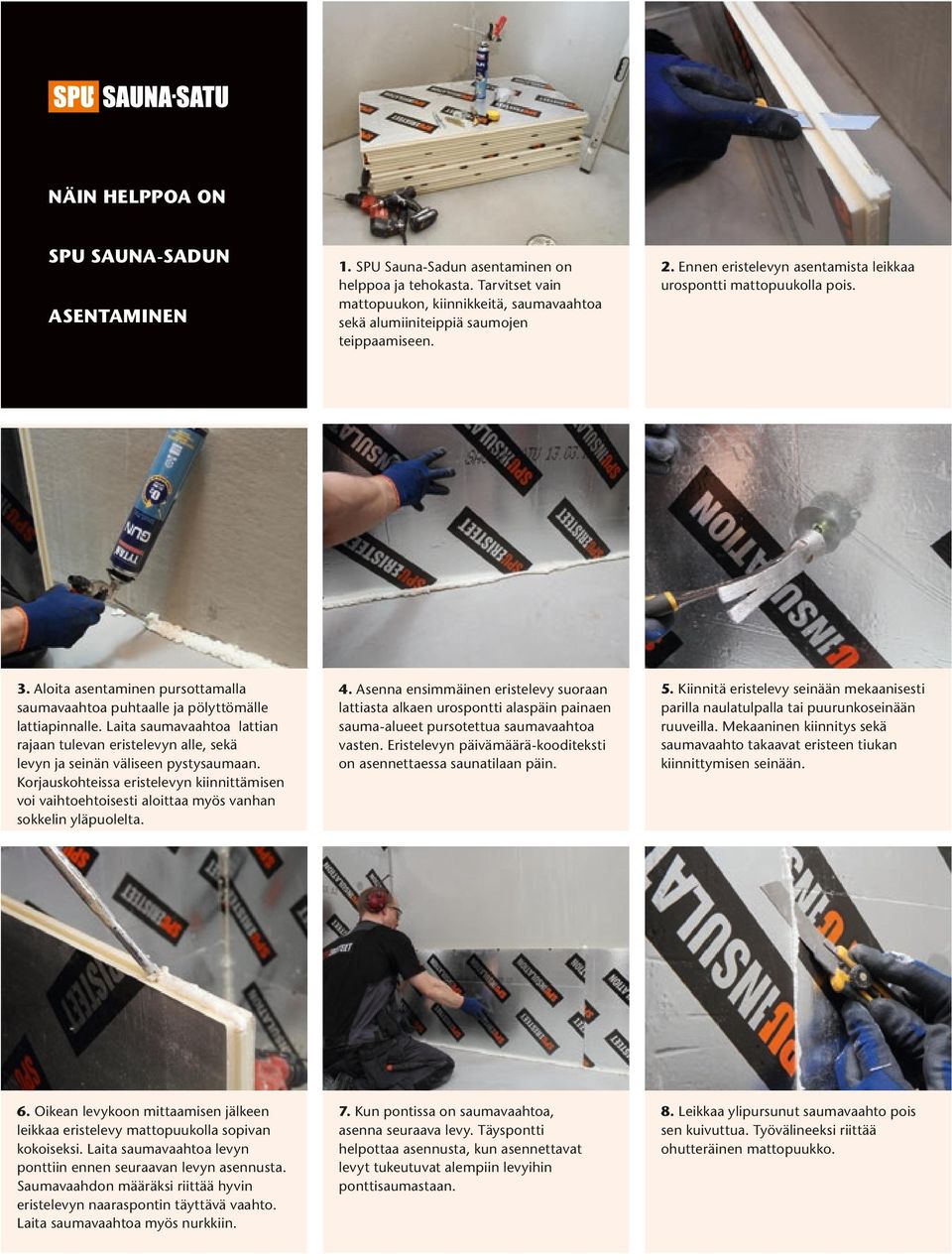

3 NÄIN HELPPOA ON SPU SAUNA-SADUN 1. SPU Sauna-Sadun asentaminen on helppoa ja tehokasta. Tarvitset vain mattopuukon, kiinnikkeitä, saumavaahtoa sekä alumiiniteippiä saumojen teippaamiseen. 2. Ennen eristelevyn asentamista leikkaa urospontti mattopuukolla pois. 3. Aloita asentaminen pursottamalla saumavaahtoa puhtaalle ja pölyttömälle lattiapinnalle. Laita saumavaahtoa lattian rajaan tulevan eristelevyn alle, sekä levyn ja seinän väliseen pystysaumaan. Korjauskohteissa eristelevyn kiinnittämisen voi vaihtoehtoisesti aloittaa myös vanhan sokkelin yläpuolelta. 4. Asenna ensimmäinen eristelevy suoraan lattiasta alkaen urospontti alaspäin painaen sauma-alueet pursotettua saumavaahtoa vasten. Eristelevyn päivämäärä-kooditeksti on asennettaessa saunatilaan päin. 5. Kiinnitä eristelevy seinään mekaanisesti parilla naulatulpalla tai puurunkoseinään ruuveilla. Mekaaninen kiinnitys sekä saumavaahto takaavat eristeen tiukan kiinnittymisen seinään. 6. Oikean levykoon mittaamisen jälkeen leikkaa eristelevy mattopuukolla sopivan kokoiseksi. Laita saumavaahtoa levyn ponttiin ennen seuraavan levyn asennusta. Saumavaahdon määräksi riittää hyvin eristelevyn naaraspontin täyttävä vaahto. Laita saumavaahtoa myös nurkkiin. 7. Kun pontissa on saumavaahtoa, asenna seuraava levy. Täyspontti helpottaa asennusta, kun asennettavat levyt tukeutuvat alempiin levyihin ponttisaumastaan. 8. Leikkaa ylipursunut saumavaahto pois sen kuivuttua. Työvälineeksi riittää ohutteräinen mattopuukko. ASENTAMINEN

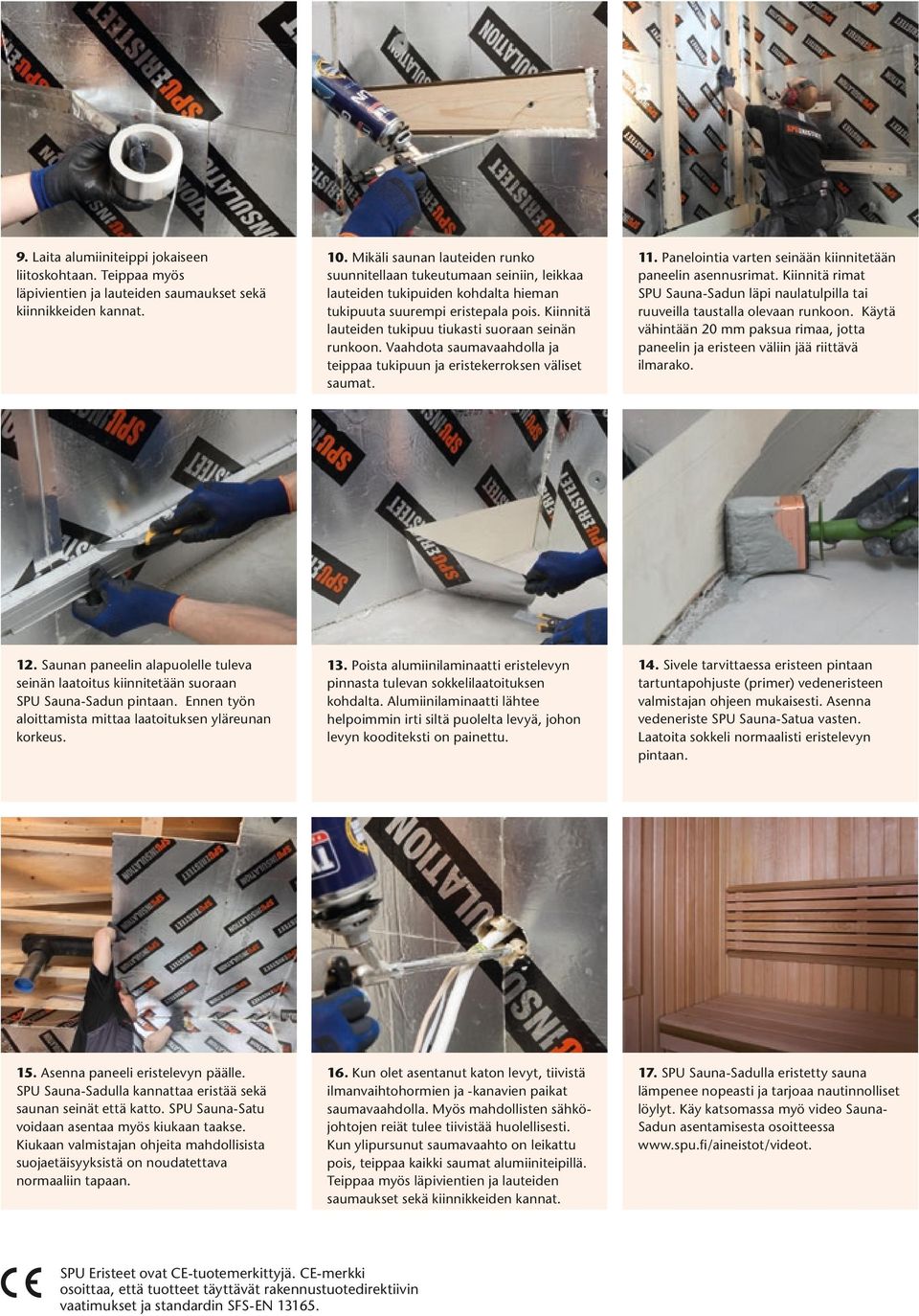

4 9. Laita alumiiniteippi jokaiseen liitoskohtaan. Teippaa myös läpivientien ja lauteiden saumaukset sekä kiinnikkeiden kannat. 10. Mikäli saunan lauteiden runko suunnitellaan tukeutumaan seiniin, leikkaa lauteiden tukipuiden kohdalta hieman tukipuuta suurempi eristepala pois. Kiinnitä lauteiden tukipuu tiukasti suoraan seinän runkoon. Vaahdota saumavaahdolla ja teippaa tukipuun ja eristekerroksen väliset saumat. 11. Panelointia varten seinään kiinnitetään paneelin asennusrimat. Kiinnitä rimat SPU Sauna-Sadun läpi naulatulpilla tai ruuveilla taustalla olevaan runkoon. Käytä vähintään 20 mm paksua rimaa, jotta paneelin ja eristeen väliin jää riittävä ilmarako. 12. Saunan paneelin alapuolelle tuleva seinän laatoitus kiinnitetään suoraan SPU Sauna-Sadun pintaan. Ennen työn aloittamista mittaa laatoituksen yläreunan korkeus. 13. Poista alumiinilaminaatti eristelevyn pinnasta tulevan sokkelilaatoituksen kohdalta. Alumiinilaminaatti lähtee helpoimmin irti siltä puolelta levyä, johon levyn kooditeksti on painettu. 14. Sivele tarvittaessa eristeen pintaan tartuntapohjuste (primer) vedeneristeen valmistajan ohjeen mukaisesti. Asenna vedeneriste SPU Sauna-Satua vasten. Laatoita sokkeli normaalisti eristelevyn pintaan. 15. Asenna paneeli eristelevyn päälle. SPU Sauna-Sadulla kannattaa eristää sekä saunan seinät että katto. SPU Sauna-Satu voidaan asentaa myös kiukaan taakse. Kiukaan valmistajan ohjeita mahdollisista suojaetäisyyksistä on noudatettava normaaliin tapaan. 16. Kun olet asentanut katon levyt, tiivistä ilmanvaihtohormien ja -kanavien paikat saumavaahdolla. Myös mahdollisten sähköjohtojen reiät tulee tiivistää huolellisesti. Kun ylipursunut saumavaahto on leikattu pois, teippaa kaikki saumat alumiiniteipillä. Teippaa myös läpivientien ja lauteiden saumaukset sekä kiinnikkeiden kannat. 17. SPU Sauna-Sadulla eristetty sauna lämpenee nopeasti ja tarjoaa nautinnolliset löylyt. Käy katsomassa myö video SaunaSadun asentamisesta osoitteessa SPU Eristeet ovat CE-tuotemerkittyjä. CE-merkki osoittaa, että tuotteet täyttävät rakennustuotedirektiivin vaatimukset ja standardin SFS-EN

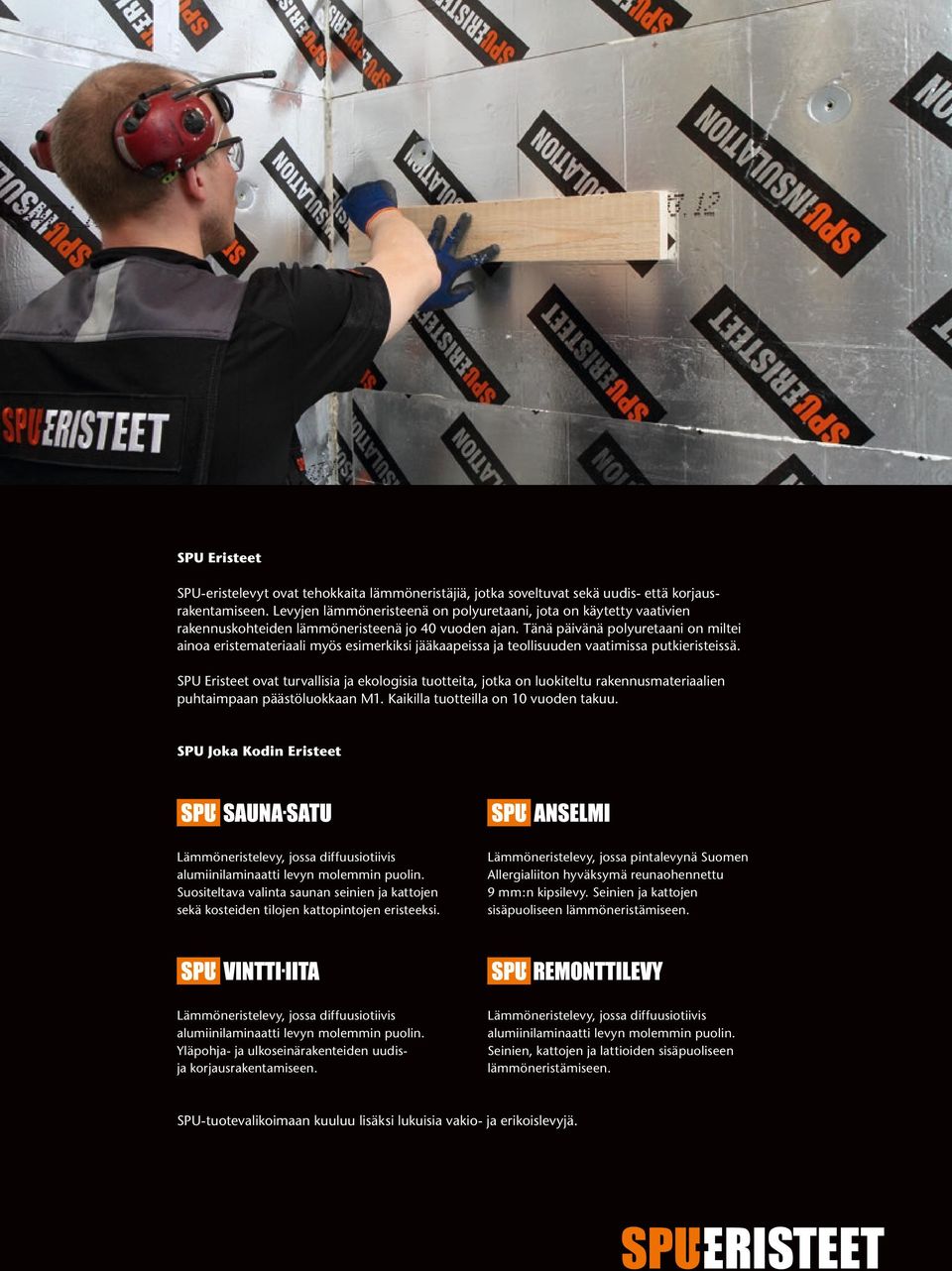

5 SPU Eristeet SPU-eristelevyt ovat tehokkaita lämmöneristäjiä, jotka soveltuvat sekä uudis- että korjausrakentamiseen. Levyjen lämmöneristeenä on polyuretaani, jota on käytetty vaativien rakennuskohteiden lämmöneristeenä jo 40 vuoden ajan. Tänä päivänä polyuretaani on miltei ainoa eristemateriaali myös esimerkiksi jääkaapeissa ja teollisuuden vaatimissa putkieristeissä. SPU Eristeet ovat turvallisia ja ekologisia tuotteita, jotka on luokiteltu rakennusmateriaalien puhtaimpaan päästöluokkaan M1. Kaikilla tuotteilla on 10 vuoden takuu. SPU Joka Kodin Eristeet Lämmöneristelevy, jossa diffuusiotiivis alumiinilaminaatti levyn molemmin puolin. Suositeltava valinta saunan seinien ja kattojen sekä kosteiden tilojen kattopintojen eristeeksi. Lämmöneristelevy, jossa pintalevynä Suomen Allergialiiton hyväksymä reunaohennettu 9 mm:n kipsilevy. Seinien ja kattojen sisäpuoliseen lämmöneristämiseen. Lämmöneristelevy, jossa diffuusiotiivis alumiinilaminaatti levyn molemmin puolin. Yläpohja- ja ulkoseinärakenteiden uudisja korjausrakentamiseen. Lämmöneristelevy, jossa diffuusiotiivis alumiinilaminaatti levyn molemmin puolin. Seinien, kattojen ja lattioiden sisäpuoliseen lämmöneristämiseen. SPU-tuotevalikoimaan kuuluu lisäksi lukuisia vakio- ja erikoislevyjä.

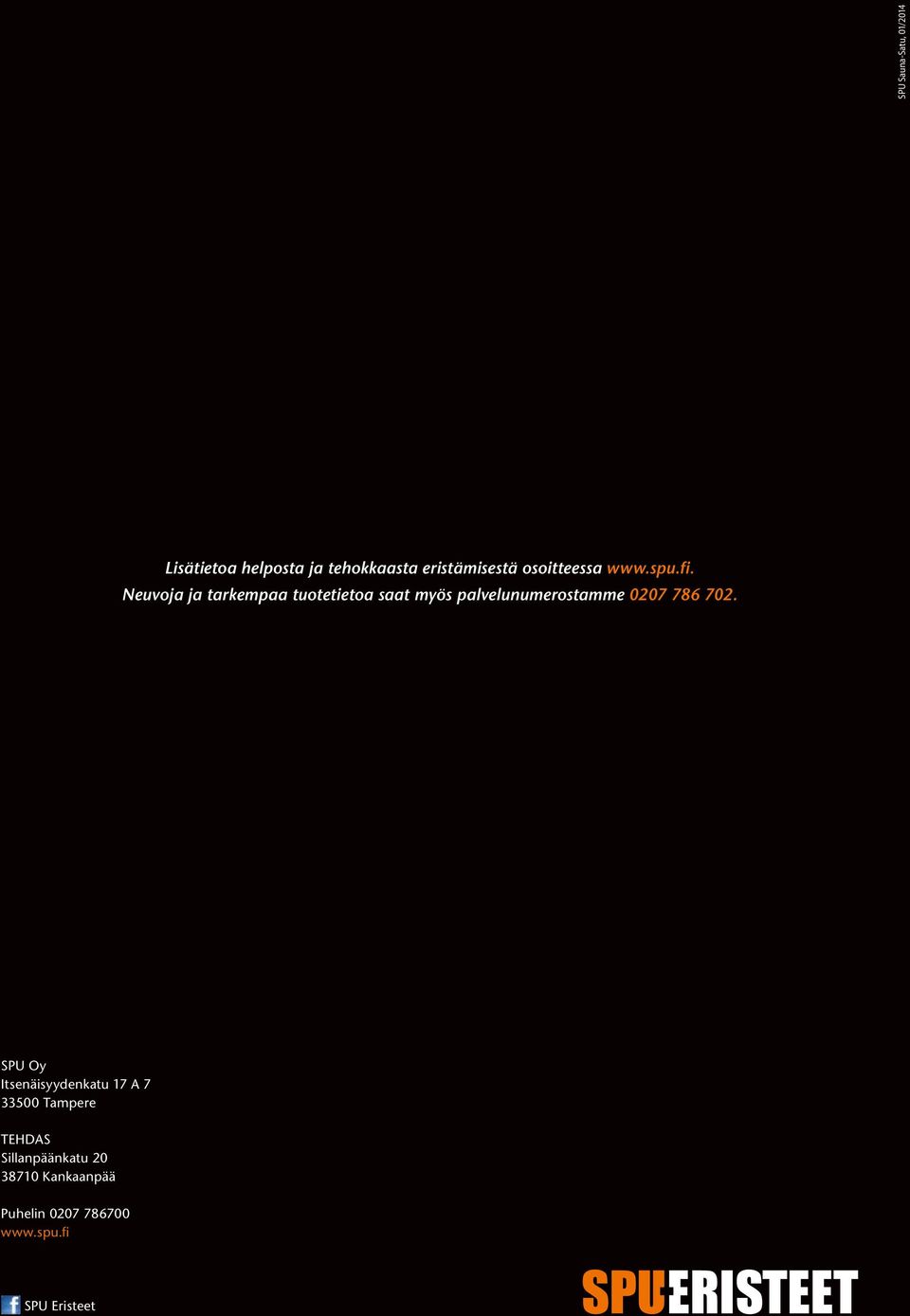

6 SPU Sauna-Satu, 01/2014 Lisätietoa helposta ja tehokkaasta eristämisestä osoitteessa Neuvoja ja tarkempaa tuotetietoa saat myös palvelunumerostamme SPU Oy Itsenäisyydenkatu 17 A Tampere TEHDAS Sillanpäänkatu Kankaanpää Puhelin SPU Eristeet
