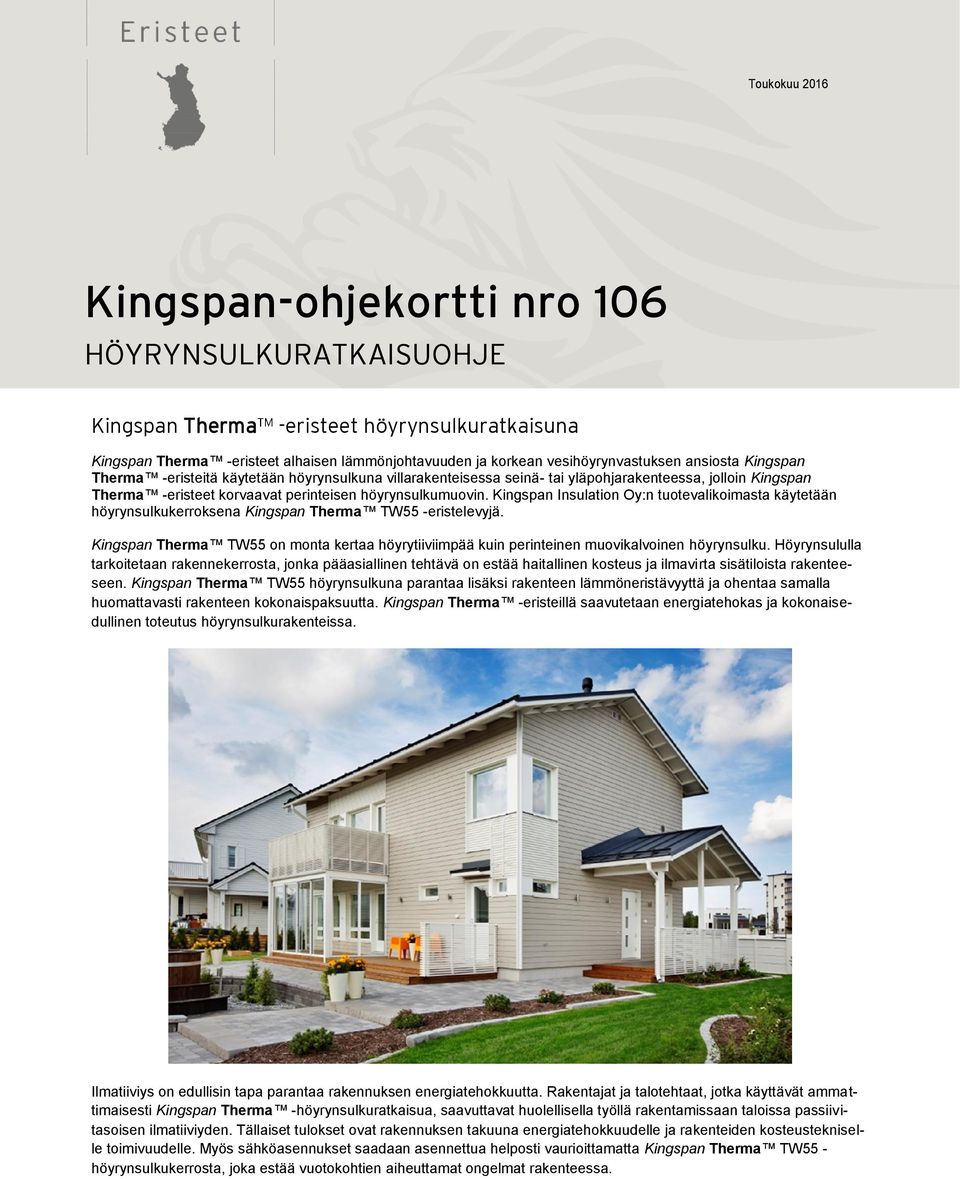

1 Toukokuu 2016 Kingspan-ohjekortti nro 106 HÖYRYNSULKURATKAISUOHJE Kingspan Therma -eristeet höyrynsulkuratkaisuna Kingspan Therma -eristeet alhaisen lämmönjohtavuuden ja korkean vesihöyrynvastuksen ansiosta Kingspan Therma -eristeitä käytetään höyrynsulkuna villarakenteisessa seinä- tai yläpohjarakenteessa, jolloin Kingspan Therma -eristeet korvaavat perinteisen höyrynsulkumuovin. Kingspan Insulation Oy:n tuotevalikoimasta käytetään höyrynsulkukerroksena Kingspan Therma TW55 -eristelevyjä. Kingspan Therma TW55 on monta kertaa höyrytiiviimpää kuin perinteinen muovikalvoinen höyrynsulku. Höyrynsululla tarkoitetaan rakennekerrosta, jonka pääasiallinen tehtävä on estää haitallinen kosteus ja ilmavirta sisätiloista rakenteeseen. Kingspan Therma TW55 höyrynsulkuna parantaa lisäksi rakenteen lämmöneristävyyttä ja ohentaa samalla huomattavasti rakenteen kokonaispaksuutta. Kingspan Therma -eristeillä saavutetaan energiatehokas ja kokonaisedullinen toteutus höyrynsulkurakenteissa. Ilmatiiviys on edullisin tapa parantaa rakennuksen energiatehokkuutta. Rakentajat ja talotehtaat, jotka käyttävät ammattimaisesti Kingspan Therma -höyrynsulkuratkaisua, saavuttavat huolellisella työllä rakentamissaan taloissa passiivitasoisen ilmatiiviyden. Tällaiset tulokset ovat rakennuksen takuuna energiatehokkuudelle ja rakenteiden kosteustekniselle toimivuudelle. Myös sähköasennukset saadaan asennettua helposti vaurioittamatta Kingspan Therma TW55 - höyrynsulkukerrosta, joka estää vuotokohtien aiheuttamat ongelmat rakenteessa.

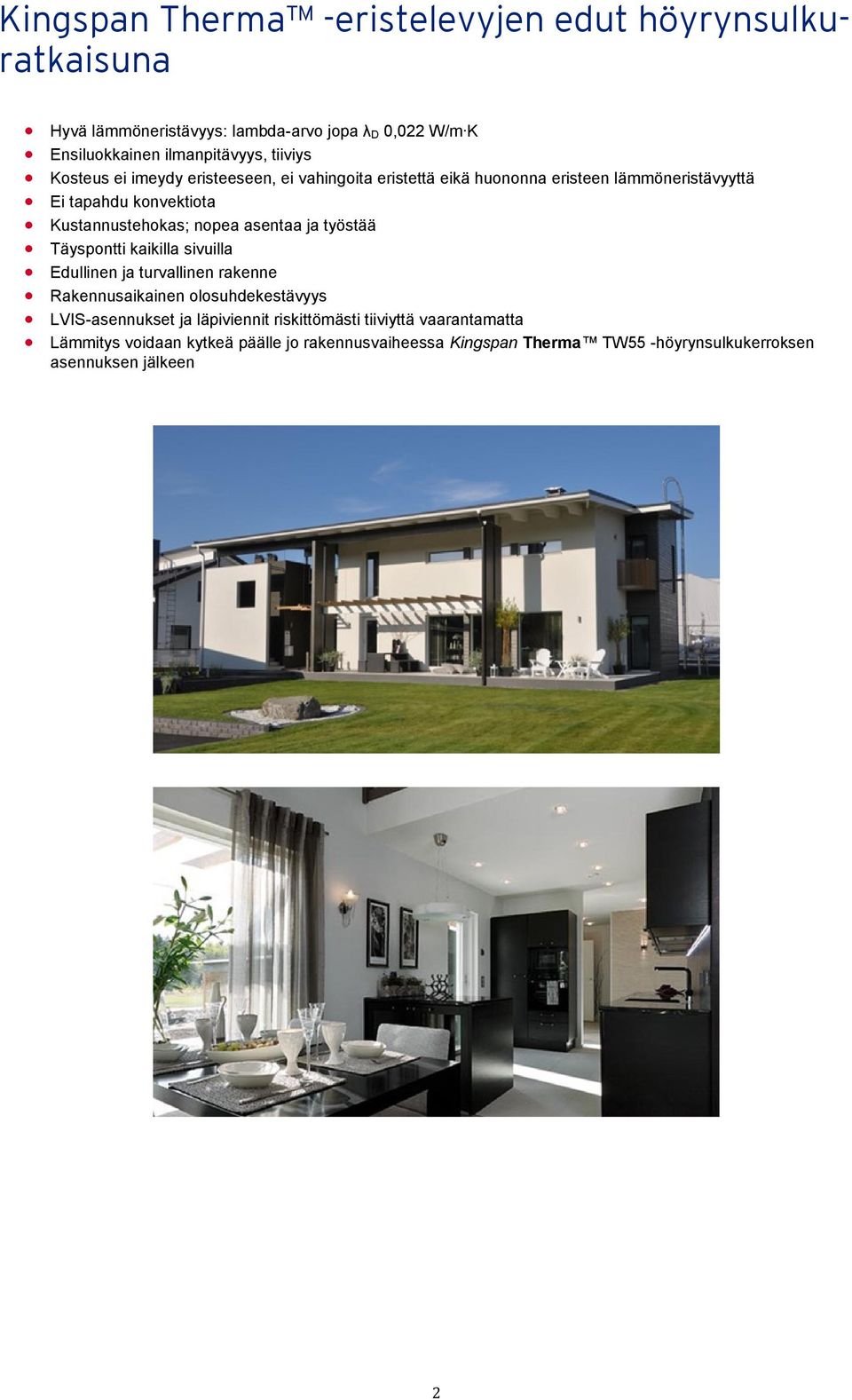

2 Kingspan Therma -eristelevyjen edut höyrynsulkuratkaisuna Hyvä lämmöneristävyys: lambda-arvo jopa λ D 0,022 W/m K Ensiluokkainen ilmanpitävyys, tiiviys Kosteus ei imeydy eristeeseen, ei vahingoita eristettä eikä huononna eristeen lämmöneristävyyttä Ei tapahdu konvektiota Kustannustehokas; nopea asentaa ja työstää Täyspontti kaikilla sivuilla Edullinen ja turvallinen rakenne Rakennusaikainen olosuhdekestävyys LVIS-asennukset ja läpiviennit riskittömästi tiiviyttä vaarantamatta Lämmitys voidaan kytkeä päälle jo rakennusvaiheessa Kingspan Therma TW55 -höyrynsulkukerroksen asennuksen jälkeen 2

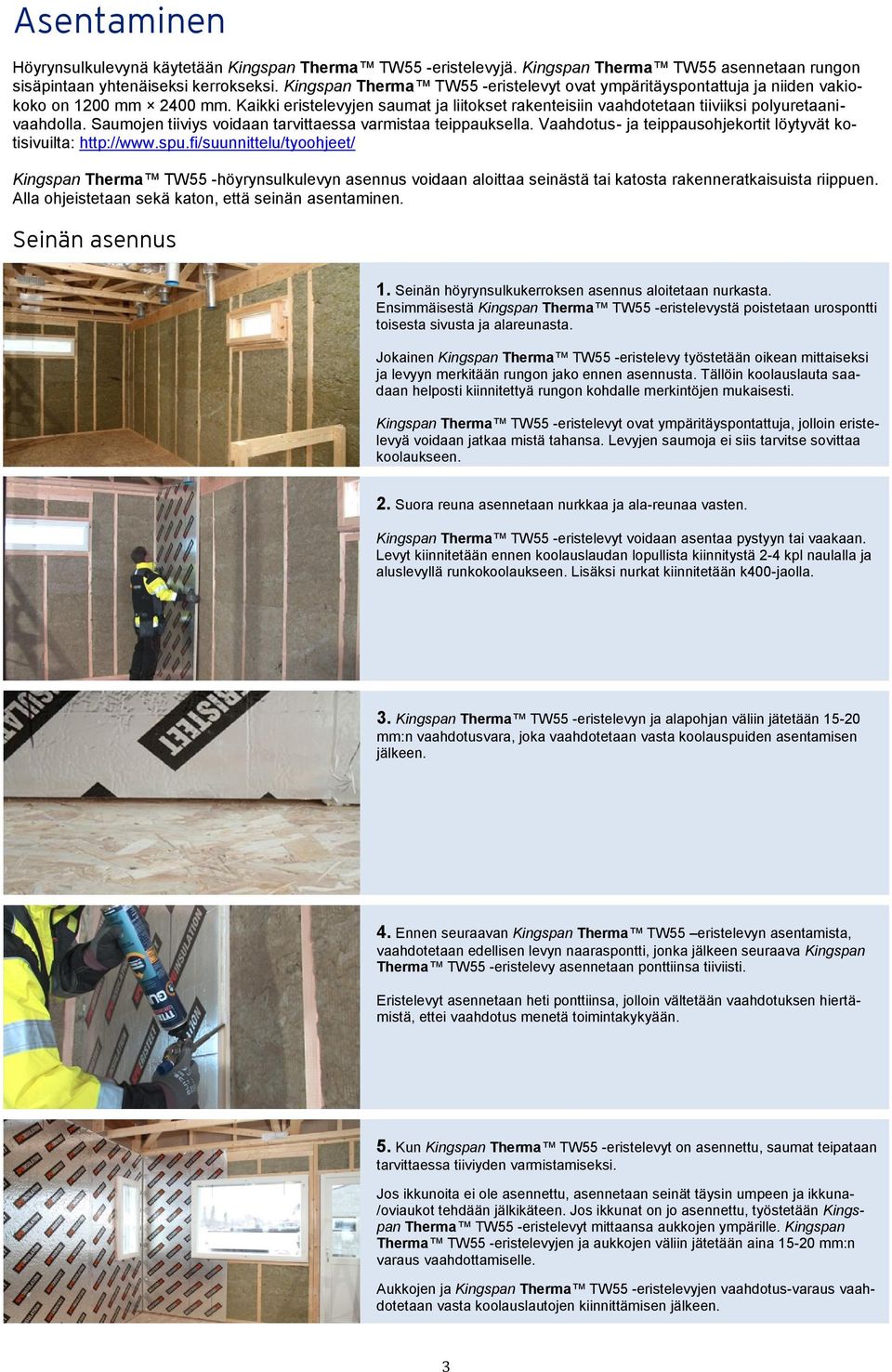

3 Asentaminen Höyrynsulkulevynä käytetään Kingspan Therma TW55 -eristelevyjä. Kingspan Therma TW55 asennetaan rungon sisäpintaan yhtenäiseksi kerrokseksi. Kingspan Therma TW55 -eristelevyt ovat ympäritäyspontattuja ja niiden vakiokoko on 1200 mm 2400 mm. Kaikki eristelevyjen saumat ja liitokset rakenteisiin vaahdotetaan tiiviiksi polyuretaanivaahdolla. Saumojen tiiviys voidaan tarvittaessa varmistaa teippauksella. Vaahdotus- ja teippausohjekortit löytyvät kotisivuilta: Kingspan Therma TW55 -höyrynsulkulevyn asennus voidaan aloittaa seinästä tai katosta rakenneratkaisuista riippuen. Alla ohjeistetaan sekä katon, että seinän asentaminen. Seinän asennus 1. Seinän höyrynsulkukerroksen asennus aloitetaan nurkasta. Ensimmäisestä Kingspan Therma TW55 -eristelevystä poistetaan urospontti toisesta sivusta ja alareunasta. Jokainen Kingspan Therma TW55 -eristelevy työstetään oikean mittaiseksi ja levyyn merkitään rungon jako ennen asennusta. Tällöin koolauslauta saadaan helposti kiinnitettyä rungon kohdalle merkintöjen mukaisesti. Kingspan Therma TW55 -eristelevyt ovat ympäritäyspontattuja, jolloin eristelevyä voidaan jatkaa mistä tahansa. Levyjen saumoja ei siis tarvitse sovittaa koolaukseen. 2. Suora reuna asennetaan nurkkaa ja ala-reunaa vasten. Kingspan Therma TW55 -eristelevyt voidaan asentaa pystyyn tai vaakaan. Levyt kiinnitetään ennen koolauslaudan lopullista kiinnitystä 2-4 kpl naulalla ja aluslevyllä runkokoolaukseen. Lisäksi nurkat kiinnitetään k400-jaolla. 3. Kingspan Therma TW55 -eristelevyn ja alapohjan väliin jätetään mm:n vaahdotusvara, joka vaahdotetaan vasta koolauspuiden asentamisen jälkeen. 4. Ennen seuraavan Kingspan Therma TW55 eristelevyn asentamista, vaahdotetaan edellisen levyn naaraspontti, jonka jälkeen seuraava Kingspan Therma TW55 -eristelevy asennetaan ponttiinsa tiiviisti. Eristelevyt asennetaan heti ponttiinsa, jolloin vältetään vaahdotuksen hiertämistä, ettei vaahdotus menetä toimintakykyään. 5. Kun Kingspan Therma TW55 -eristelevyt on asennettu, saumat teipataan tarvittaessa tiiviyden varmistamiseksi. Jos ikkunoita ei ole asennettu, asennetaan seinät täysin umpeen ja ikkuna- /oviaukot tehdään jälkikäteen. Jos ikkunat on jo asennettu, työstetään Kingspan Therma TW55 -eristelevyt mittaansa aukkojen ympärille. Kingspan Therma TW55 -eristelevyjen ja aukkojen väliin jätetään aina mm:n varaus vaahdottamiselle. Aukkojen ja Kingspan Therma TW55 -eristelevyjen vaahdotus-varaus vaahdotetaan vasta koolauslautojen kiinnittämisen jälkeen. 3

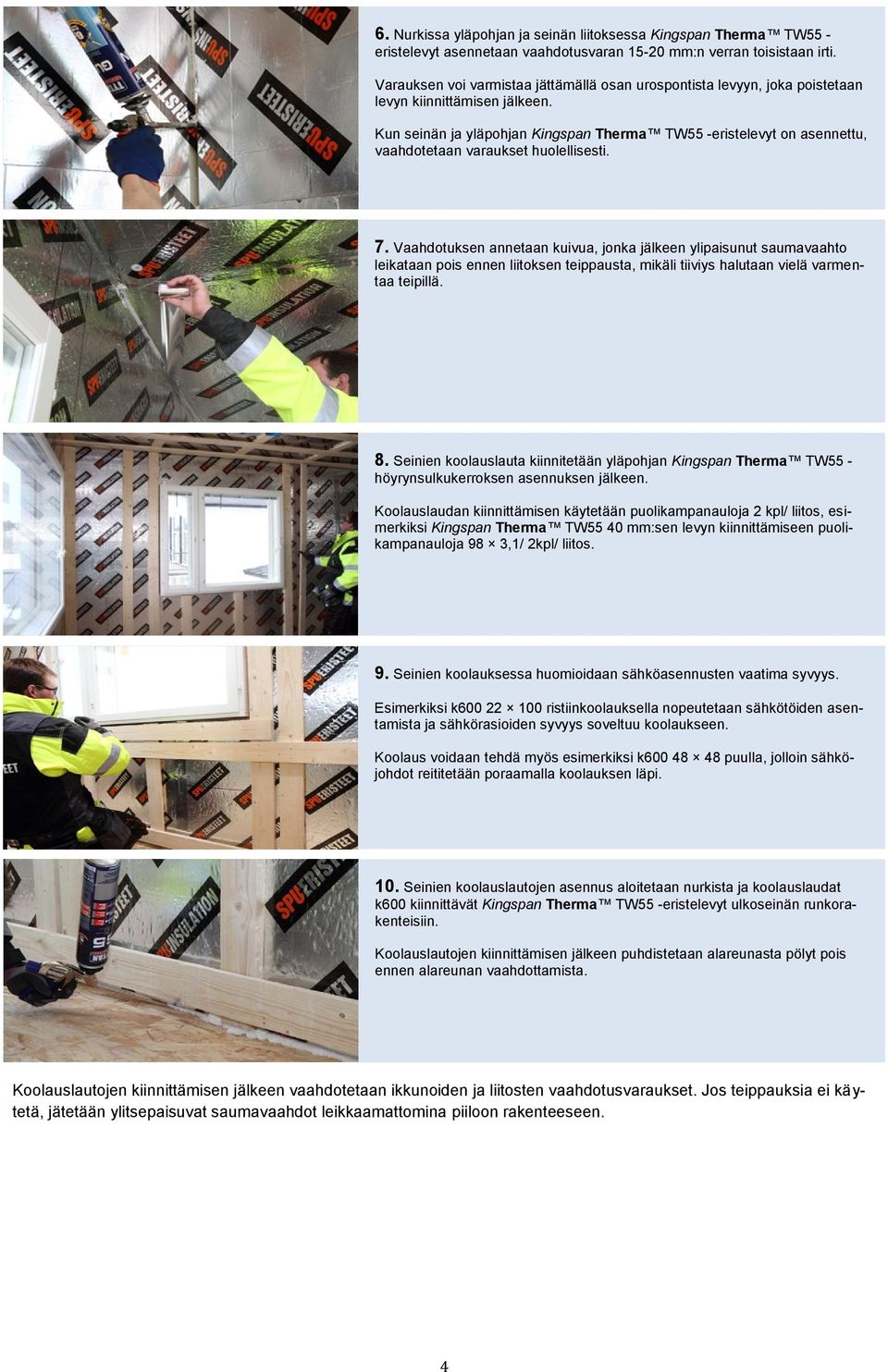

4 6. Nurkissa yläpohjan ja seinän liitoksessa Kingspan Therma TW55 - eristelevyt asennetaan vaahdotusvaran mm:n verran toisistaan irti. Varauksen voi varmistaa jättämällä osan urospontista levyyn, joka poistetaan levyn kiinnittämisen jälkeen. Kun seinän ja yläpohjan Kingspan Therma TW55 -eristelevyt on asennettu, vaahdotetaan varaukset huolellisesti. 7. Vaahdotuksen annetaan kuivua, jonka jälkeen ylipaisunut saumavaahto leikataan pois ennen liitoksen teippausta, mikäli tiiviys halutaan vielä varmentaa teipillä. 8. Seinien koolauslauta kiinnitetään yläpohjan Kingspan Therma TW55 - höyrynsulkukerroksen asennuksen jälkeen. Koolauslaudan kiinnittämisen käytetään puolikampanauloja 2 kpl/ liitos, esimerkiksi Kingspan Therma TW55 40 mm:sen levyn kiinnittämiseen puolikampanauloja 98 3,1/ 2kpl/ liitos. 9. Seinien koolauksessa huomioidaan sähköasennusten vaatima syvyys. Esimerkiksi k ristiinkoolauksella nopeutetaan sähkötöiden asentamista ja sähkörasioiden syvyys soveltuu koolaukseen. Koolaus voidaan tehdä myös esimerkiksi k puulla, jolloin sähköjohdot reititetään poraamalla koolauksen läpi. 10. Seinien koolauslautojen asennus aloitetaan nurkista ja koolauslaudat k600 kiinnittävät Kingspan Therma TW55 -eristelevyt ulkoseinän runkorakenteisiin. Koolauslautojen kiinnittämisen jälkeen puhdistetaan alareunasta pölyt pois ennen alareunan vaahdottamista. Koolauslautojen kiinnittämisen jälkeen vaahdotetaan ikkunoiden ja liitosten vaahdotusvaraukset. Jos teippauksia ei käytetä, jätetään ylitsepaisuvat saumavaahdot leikkaamattomina piiloon rakenteeseen. 4

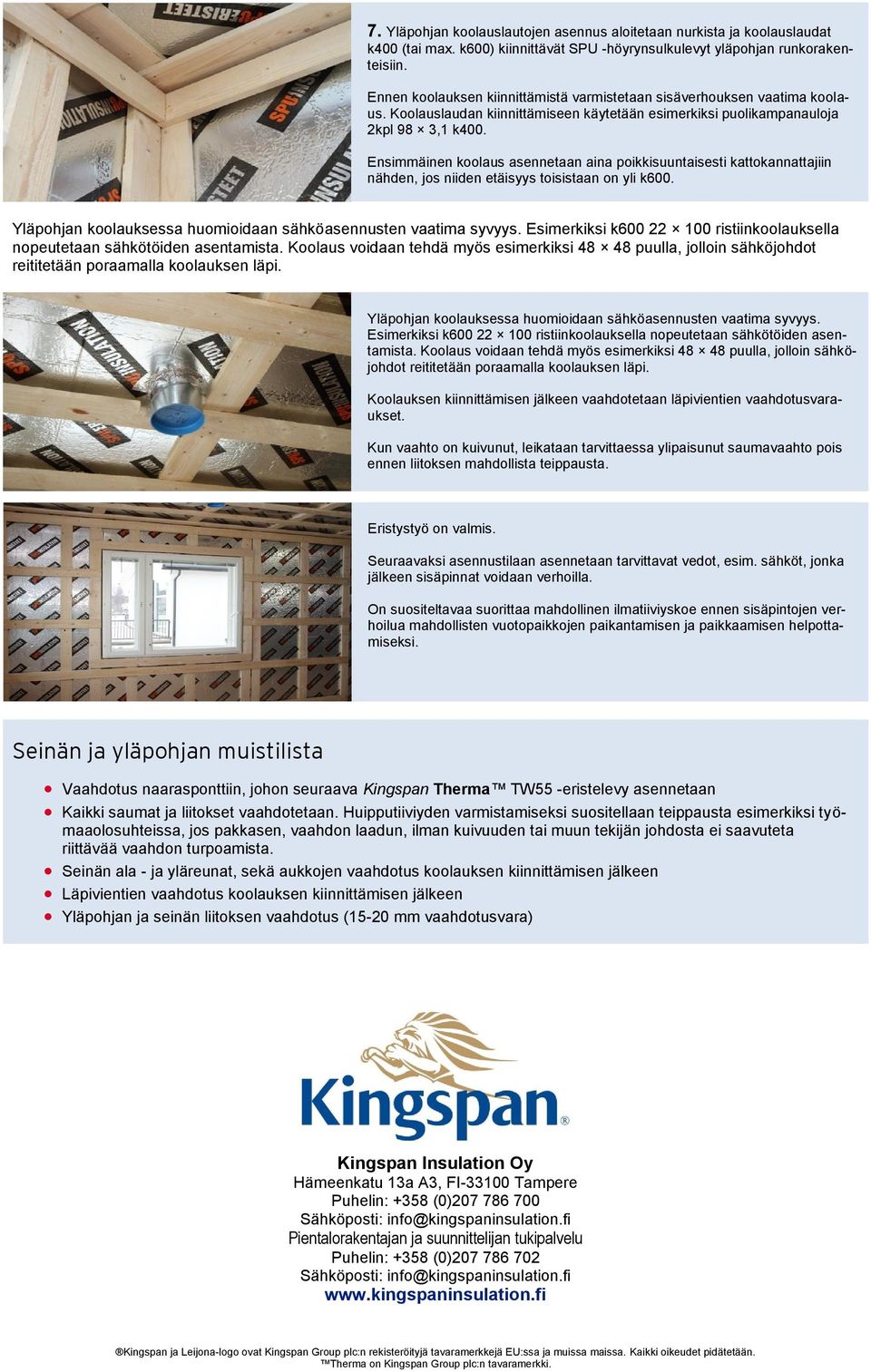

5 Yläpohjan asennus 1. Yläpohjan höyrynsulkukerroksen asennus aloitetaan nurkasta. Ensimmäisestä Kingspan Therma TW55 -eristelevystä poistetaan urospontti kahdelta sivulta. Suorat reunat asennetaan seinää kohden. 2. Yläpohjan ja seinän liitoksessa Kingspan Therma TW55 -eristelevyt asennetaan vaahdotusvaran mm:n verran toisistaan irti. Varauksen voi varmistaa jättämällä osan urospontista levyyn, joka poistetaan levyn kiinnittämisen jälkeen. Kuitenkin toinen eristelevyistä (seinän tai yläpohjan) asennetaan nurkkaukseen asti. 3. Kingspan Therma TW55 -eristelevyt kiinnitetään ennen koolauslaudan lopullista kiinnitystä 2-4 kpl naulalla ja aluslevyllä kattokannattajiin. 4. Ennen seuraavan Kingspan Therma TW55 -eristelevyn asentamista, vaahdotetaan edellisen levyn naaraspontti, jonka jälkeen seuraava Kingspan Therma TW55 -eristelevy asennetaan ponttiinsa tiiviisti. Asennuksessa vältetään vaahdotuksen hiertämistä, ettei vaahdotus menetä toimintakykyään. Kun Kingspan Therma TW55 -eristelevyt on asennettu, voidaan saumat teipata tiiviyden varmistamiseksi. 5. Yläpohjan läpiviennit työstetään Kingspan Therma TW55 -eristelevyihin jo valmiiksi, jos mahdollista. Läpiviennit vaahdotetaan ja suositellaan teipattavaksi koolauslautojen kiinnittämisen jälkeen. 6. Yläpohjan koolauslaudat kiinnitetään seinän Kingspan Therma TW55 - höyrynsulkukerroksen asennuksen jälkeen. Kingspan Therma TW55 -eristelevyihin on merkitty kattoristikoiden jako ennen asennusta, tällöin koolauslauta saadaan helposti kiinnitettyä ristikoiden/kannattajien kohdalle. 5
