Uutta: Gyptone BIG-sarjaan ainutlaatuinen Sixto-kuvio ja uudet suuremmat tarkastusluukut. Harmoninen akustinen alakatto ilman näkyviä saumoja

Transkriptio

1 Uutta: Gyptone BIG-sarjaan ainutlaatuinen Sixto-kuvio ja uudet suuremmat tarkastusluukut Harmoninen akustinen alakatto ilman näkyviä saumoja

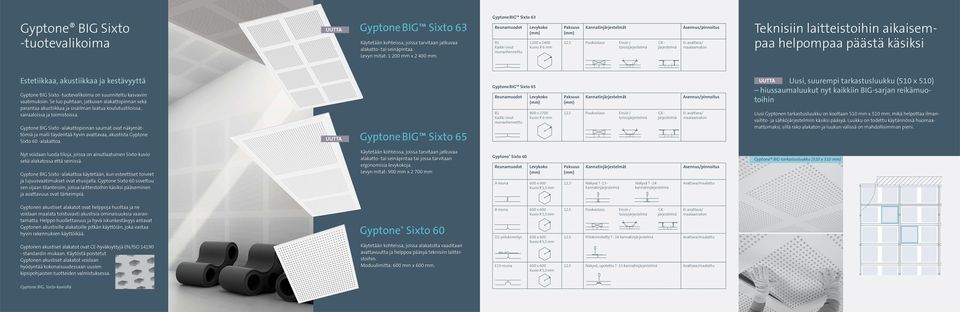

2 Gyptone BIG Sixto -tuotevalikoima UUTTA Gyptone BIG Sixto 63 Käytetään kohteissa, joissa tarvitaan jatkuvaa alakatto- tai seinäpintaa. Levyn mitat: mm x mm. Gyptone BIG Sixto 63 B1 Kaikki sivut reunaohennettu 1200 x 2400 Kuvio R 6 mm Teknisiin laitteistoihin aikaisempaa helpompaa päästä käsiksi Estetiikkaa, akustiikkaa ja kestävyyttä Gyptone BIG Sixto -tuotevalikoima on suunniteltu kasvaviin vaatimuksiin. Se luo puhtaan, jatkuvan alakattopinnan sekä parantaa akustiikkaa ja sisäilman laatua koulutustiloissa, sairaaloissa ja toimistoissa. Gyptone BIG Sixto -alakattopinnan saumat ovat näkymättömiä ja malli täydentää hyvin avattavaa, akustista Gyptone Sixto 60 -alakattoa. UUTTA Gyptone BIG Sixto 65 Gyptone BIG Sixto 65 B1 Kaikki sivut reunaohennettu 900 x 2700 Kuvio R 6 mm UUTTA Uusi, suurempi tarkastusluukku (510 x 510) hiussaumaluukut nyt kaikkiin BIG-sarjan reikämuotoihin Uusi Gyptonen tarkastusluukku on kooltaan 510 mm x 510 mm, mikä helpottaa ilmanvaihto- ja sähköjärjestelmiin käsiksi pääsyä. Luukku on todettu käytännössä huomaamattomaksi, sillä rako alakaton ja luukun välissä on mahdollisimman pieni. Nyt voidaan luoda tiloja, joissa on ainutlaatuinen Sixto-kuvio sekä alakatossa että seinissä. Gyptone BIG Sixto -alakattoa käytetään, kun esteettiset toiveet ja lujuusvaatimukset ovat etusijalla. Gyptone Sixto 60 soveltuu sen sijaan tilanteisiin, joissa laitteistoihin käsiksi pääseminen ja avattavuus ovat tärkeimpiä. Käytetään kohteissa, joissa tarvitaan jatkuvaa alakatto- tai seinäpintaa tai jossa tarvitaan ergonomisia levykokoja. Levyn mitat: 900 mm x mm Gyptone Sixto 60 A-reuna 600 x ,5 Näkyvä T -15- Näkyvä T - 24 kannatinjärjestelmä kannatinjärjestelmä Avattava/maalattu Gyptone BIG-tarkastusluukku (510 x 510 mm) Gyptonen akustiset alakatot ovat helppoja huoltaa ja ne voidaan maalata toistuvasti akustisia ominaisuuksia vaarantamatta. Helppo huollettavuus ja hyvä iskunkestävyys antavat Gyptonen akustisille alakatoille pitkän käyttöiän, joka vastaa hyvin rakennuksen käyttöikää. Gyptonen akustiset alakatot ovat CE-hyväksyttyjä EN/ISO standardin mukaan. Käytöstä poistetut Gyptonen akustiset alakatot voidaan hyödyntää kokonaisuudessaan uusien kipsipohjaisten tuotteiden valmistuksessa. Gyptone Sixto 60 Käytetään kohteissa, joissa alakatolta vaaditaan avattavuutta ja helppoa pääsyä teknisiin laitteistoihin. Moduulimitta: 600 mm x 600 mm. B-reuna 600 x 600 D1-piilokiinnitys 600 x 600 E15-reuna 600 x ,5 Piilokiinnitetty T - 24 kannatinjärjestelmä Avattava/maalattu 12,5 Näkyvä, upotettu T -15 kannatinjärjestelmä Avattava/maalattu Gyptone BIG, Sixto-kuviolla

3 Valitse värisi! Gyptone BIG Sixto täyttää uudet akustiset vaatimukset Akustiset ominaisuudet kestävät muuttumattomina toistuvatkin maalaukset Gyptone BIG akustiset alakatot voidaan maalata akustisia ominaisuuksia vaarantamatta. Saat siis alakatosta ja seinistä juuri haluamasi väriset. Lisäksi Gyptonen akustiset alakatot on helppo puhdistaa, ja ne voidaan maalata yhä uudestaan. Tästä johtuu, että Gyptonen akustisten alakattojen elinikä on pitkä. Yhdistä tarvittaessa seinät ja alakatot samoilla kuvioilla Gyptonen akustisten alakattojen avulla voit luoda ratkaisun, joka täyttää uudet akustiset vaatimukset. Sekä akustiikka-asiantuntijat että viranomaiset suosittelevat, että % ääntä eristävästä alueesta kiinnitetään seinään tai muuhun pystysuoraan pintaan, jolloin huoneen akustiikka on parhaimmillaan. Gyptone Sixto -tuotevalikoimassa on sekä alakatto- että seinäelementtejä, jotka takaavat erinomaiset akustiikkaominaisuudet ja noudattavat uusia akustiikkavaatimuksia. Olemme laatineet muutamia esimerkkitapauksia, joiden avulla voit luoda oikeat tila-asetukset estetiikan, akustiikan ja sisäilman laadun kannalta. Jos haluat lisätietoja, ota yhteys tekniseen tukeemme. Esimerkki 65 m²:n luokkahuone Alakaton korkeus 2,7 m Alakatto: Gyptone BIG Sixto mm, kannatinjärjestelmä, ilman villaa Seinän äänenvaimennus 15 % 0,8 Saumoista tulee näkymättömiä, kun levy on reunaohennettu kaikilta neljältä sivulta Kaikissa BIG-tuotteissa on reunaohennus kaikilla neljällä sivulla, mikä on olennainen yksityiskohta parhaan lopputuloksen saavuttamiseksi. Reunaohennus mahdollistaa kaikkien reunojen täydellisen saumauksen ja loppukäsittelyn. Asiantuntijat osaavat tehdä työn nopeasti, tarkasti ja turvallisesti. Sekä omistaja että suunnittelija voivat olla tyytyväisiä tasapainoiseen ja yhtenäiseen viimeistelyyn, jossa saumat sulautuvat koko kattopintaan. Lattiat: Betoniin kiinnitetty linoleumi Ikkunat lämpölasia Huonekalut: Puutuolit rivissä Keskimääräinen jälkikaiunta-aika 0,49 sekuntia. Jälkikaiunta-aika (sekunneissa) 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0, Taajuusalue (Hz)

4 Pitkäikäinen Gyptone-rakenne Gyptone BIG -sarja Luja ja kestävä Tuotteet ja kuviot Gyptonen akustiset alakatot kestävät raskaita kuormia ja ovat erittäin iskunkestäviä moneen muuhun alakattomateriaaliin verrattuna. Sen ansiosta Gyptone soveltuu hyvin tiloihin, joissa tarvitaan valaistusjärjestelmiä, kaiuttimia tai ilmastointilaitteita. Useimmissa tapauksissa laitteistot voidaan asentaa suoraan alakattoon ilman vahvistusta. Pitkä käyttöikä Gyptone BIG Sixto 63 Gyptone BIG Quattro 47 Gyptone BIG Sixto 65 Gyptonen GK-2 kannatinjärjestelmä sopii erinomaisesti Gyptone BIG -alakatoille. GK-järjestelmä on helppo asentaa juuri oikeaan tasoon käyttäjän haluamalla tavalla. Muitakin järjestelmiä voidaan myös käyttää varsin hyvin tuloksin. Akustinen Gyptone BIG -alakatto on pitkäikäinen ja kestää tavallisella huollolla käytössä jopa 50 vuotta. Tuotteet on helppo puhdistaa ja maalata useita kertoja ilman, että ääntä eristävät ominaisuudet muuttuvat. Akustisten alakattojen pitkä käyttöikä kannattaakin ottaa huomioon kokonaiskustannuksia pohdittaessa. Puhdas sisäilma Gyptone BIG Quattro 41 Gyptone BIG Line 6 Gyptone BIG Quattro 43 Kiinnitystavat Puukoolaus Ensiö-/ toisiojärjestelmä GK-järjestelmä Gyptone-tuotteet ovat luonnonainepohjaisia ja M1-luokiteltuja, eivätkä vaikuta haitallisesti ympäristöönsä. Siksi sisäilma pysyy puhtaana. Gyptone BIG Quattro 42 Gyptone BIG Base Gyptone BIG Line 5 GK-järjestelmä Kierrätettävät Gyptonen akustiset alakatot Gyptonen akustiset alakatot on tehty kipsistä ja paperipohjaisista kierrätysmateriaaleista. Käytöstä poistetut Gyptone-katot voidaan käyttää kokonaan uudestaan uusia kipsituotteita valmistettaessa. Gyptonen akustiset alakatot ovatkin harvoja alakattotyyppejä, jotka täyttävät rakennusmateriaalien kokonaisvaltaiseen kierrätykseen liittyvät tiukentuvat vaatimukset ja siten ne ovat kestävän kehityksen periaatteita noudattava ratkaisu. Gyptone BIG Quattro 46 Gyptone BIG Base

5 Saint-Gobain Rakennustuotteet Oy PL 44, KIRKKONUMMI Puh Fax Gyptonen akustisia alakattoja voidaan käyttää kaikissa tiloissa kuten koulutusrakennuksissa, sairaaloissa, toimistoissa, hotelleissa ja muissa tiloissa, joissa tarvitaan hyvää akustiikkaa, laadukasta sisäilmaa sekä tukevaa ja pitkäkestoista alakattoa, jonka tuotanto noudattaa kestävän kehityksen periaatteita. Gyptone on Saint-Gobain Rakennustuotteet Oy:n tuottama ja markkinoima merkki. Gyptonen akustiset alakatot on tehty kipsistä ja paperista ja ne perustuvat kierrätysmateriaaleihin. Käytöstä poistetut akustiset alakatot voidaan käyttää uudestaan kipsipohjaisten tuotteiden valmistuksessa.
