Ruukki energiapaneelijärjestelmä Keskity energiatehokkuuteen ja säästä rahaa. 31 May,

Transkriptio

1 Ruukki energiapaneelijärjestelmä Keskity energiatehokkuuteen ja säästä rahaa. 31 May,

2 Ruukki energiapaneeli Säästää merkittävästi lämmityskuluissa Vähentää hiilidioksidipäästöjä Nostaa rakennuksen arvoa Parantaa viihtyisyyttä

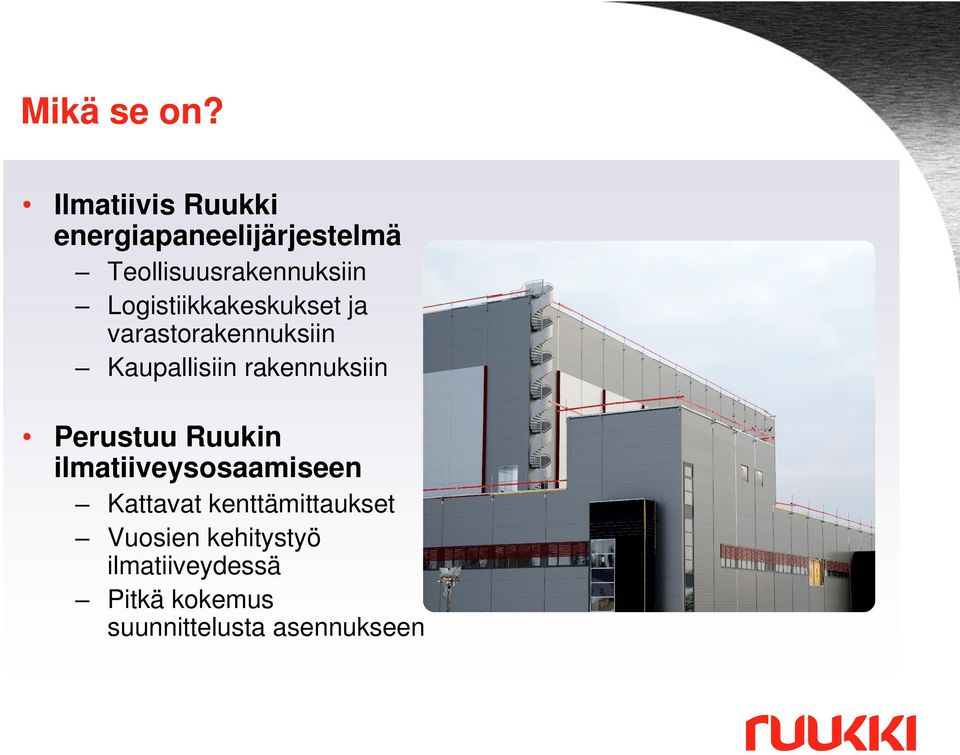

3 Mikä se on? Ilmatiivis Ruukki energiapaneelijärjestelmä Teollisuusrakennuksiin Logistiikkakeskukset ja varastorakennuksiin Kaupallisiin rakennuksiin Perustuu Ruukin ilmatiiveysosaamiseen Kattavat kenttämittaukset Vuosien kehitystyö ilmatiiveydessä Pitkä kokemus suunnittelusta asennukseen

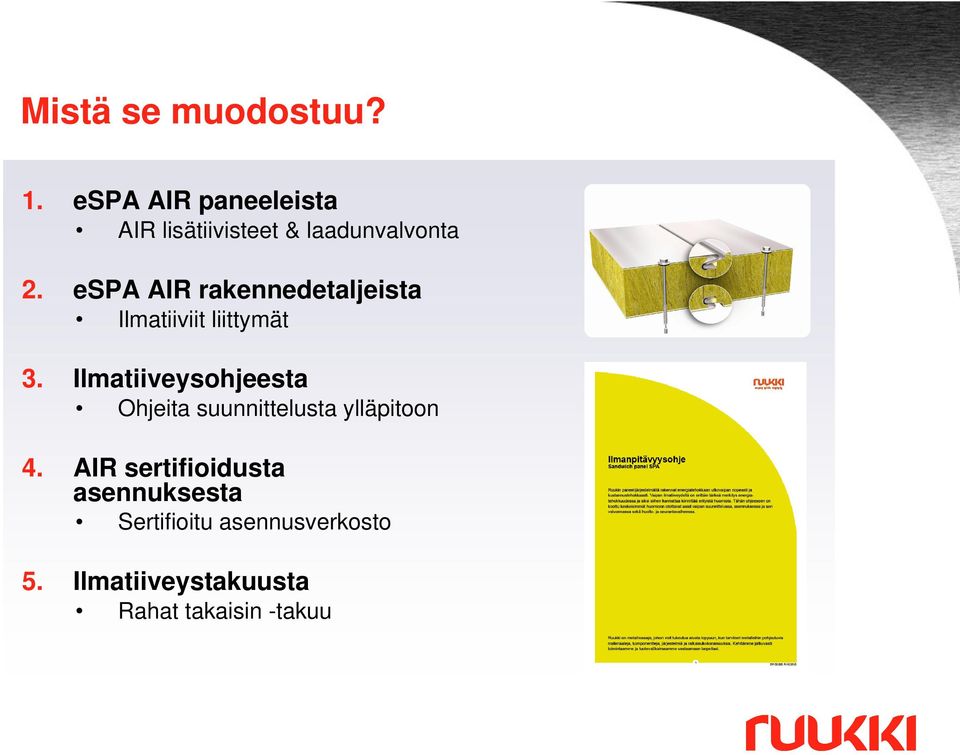

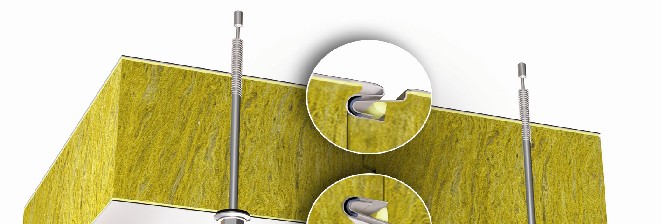

4 Mistä se muodostuu? 1. espa AIR paneeleista AIR lisätiivisteet & laadunvalvonta 2. espa AIR rakennedetaljeista Ilmatiiviit liittymät 3. Ilmatiiveysohjeesta Ohjeita suunnittelusta ylläpitoon 4. AIR sertifioidusta asennuksesta Sertifioitu asennusverkosto 5. Ilmatiiveystakuusta Rahat takaisin -takuu

5 Asiakashyödyt 1. Alhainen lämmitysenergiankulutus merkittävää säästöä lämmityskuluissa alhaiset CO 2 päästöt korkeat LEED* ja BREEAM* pisteet *Vapaaehtoisia rakennusten ympäristövaikutuksia kuvaavia sertifikaatteja 2. Hyvät työskentelyolosuhteet ei vedon tunnetta tasainen sisälämpötila hyvä ääneneristävyys 3. Hyvä kosteustekninen toimivuus alhainen kondensoitumisriski alhainen homehtumisriski hyvä pitkäaikaiskestävyys 4. Korkea rakennuksen arvo alhaiset käyttökustannukset ympäristövastuu ja imago korkea laatu 5 31 May,

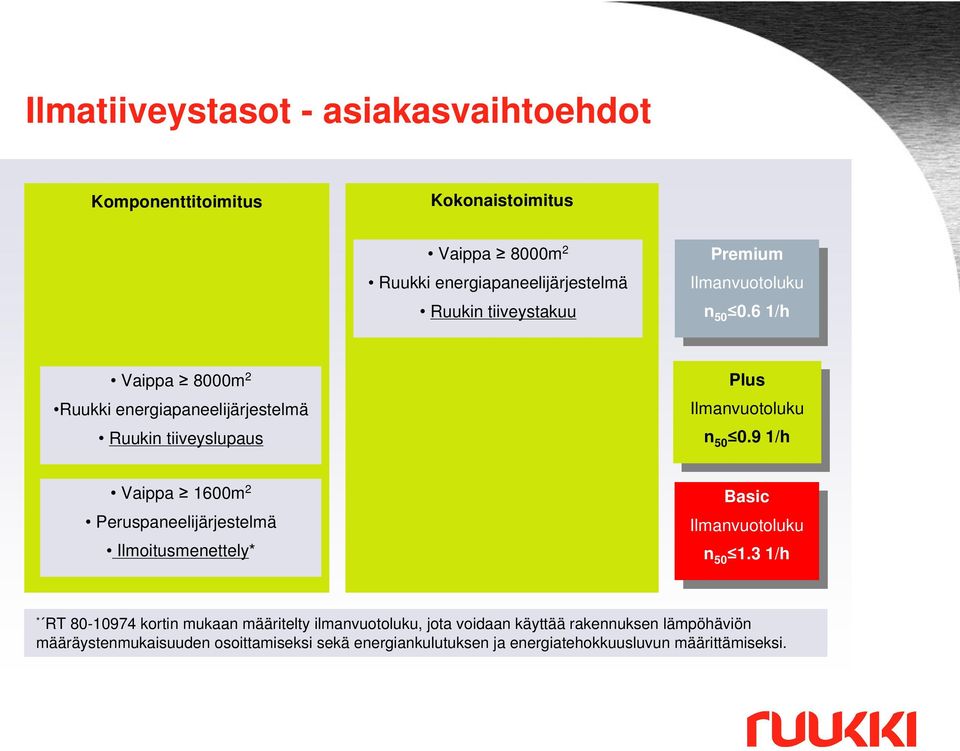

6 Ilmatiiveystasot - asiakasvaihtoehdot Komponenttitoimitus Kokonaistoimitus Vaippa 8000m 2 Ruukki energiapaneelijärjestelmä Ruukin tiiveystakuu Premium Premium n n /h /h Vaippa 8000m 2 Ruukki energiapaneelijärjestelmä Ruukin tiiveyslupaus Plus Plus n n /h /h Vaippa 1600m 2 Peruspaneelijärjestelmä Ilmoitusmenettely* Basic Basic n n /h /h * RT kortin mukaan määritelty ilmanvuotoluku, jota voidaan käyttää rakennuksen lämpöhäviön määräystenmukaisuuden osoittamiseksi sekä energiankulutuksen ja energiatehokkuusluvun määrittämiseksi.

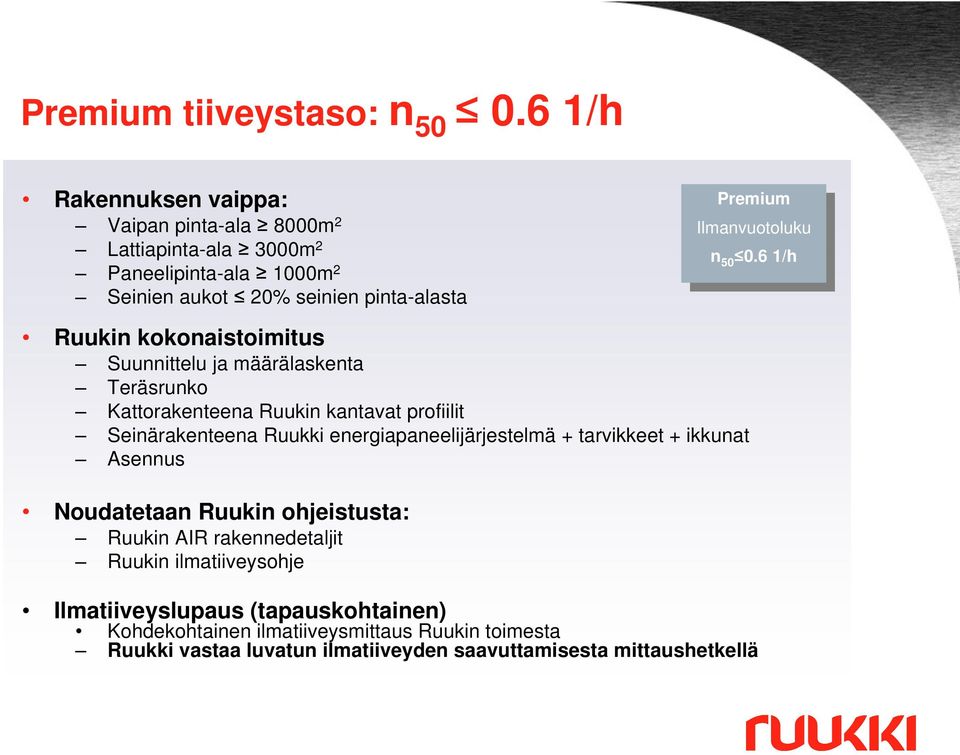

7 Premium tiiveystaso: n /h Rakennuksen vaippa: Vaipan pinta-ala 8000m 2 Lattiapinta-ala 3000m 2 Paneelipinta-ala 1000m 2 Seinien aukot 20% seinien pinta-alasta Premium Premium n n /h /h Ruukin kokonaistoimitus Suunnittelu ja määrälaskenta Teräsrunko Kattorakenteena Ruukin kantavat profiilit Seinärakenteena Ruukki energiapaneelijärjestelmä + tarvikkeet + ikkunat Asennus Noudatetaan Ruukin ohjeistusta: Ruukin AIR rakennedetaljit Ruukin ilmatiiveysohje Ilmatiiveyslupaus (tapauskohtainen) Kohdekohtainen ilmatiiveysmittaus Ruukin toimesta Ruukki vastaa luvatun ilmatiiveyden saavuttamisesta mittaushetkellä

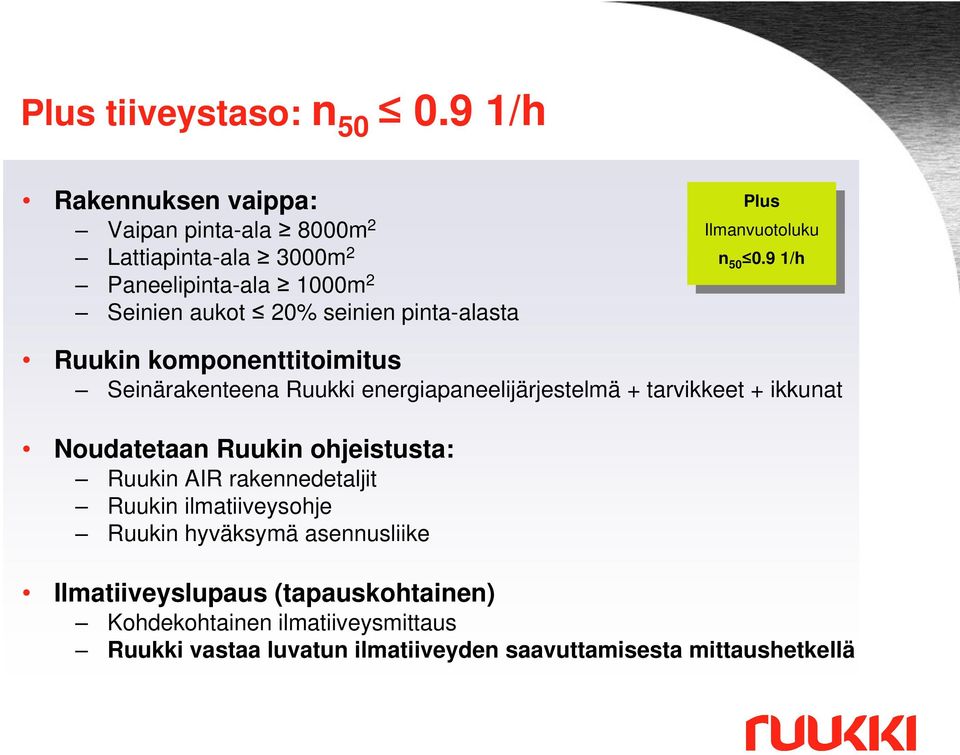

8 Plus tiiveystaso: n /h Rakennuksen vaippa: Vaipan pinta-ala 8000m 2 Lattiapinta-ala 3000m 2 Paneelipinta-ala 1000m 2 Seinien aukot 20% seinien pinta-alasta Plus Plus n n /h /h Ruukin komponenttitoimitus Seinärakenteena Ruukki energiapaneelijärjestelmä + tarvikkeet + ikkunat Noudatetaan Ruukin ohjeistusta: Ruukin AIR rakennedetaljit Ruukin ilmatiiveysohje Ruukin hyväksymä asennusliike Ilmatiiveyslupaus (tapauskohtainen) Kohdekohtainen ilmatiiveysmittaus Ruukki vastaa luvatun ilmatiiveyden saavuttamisesta mittaushetkellä

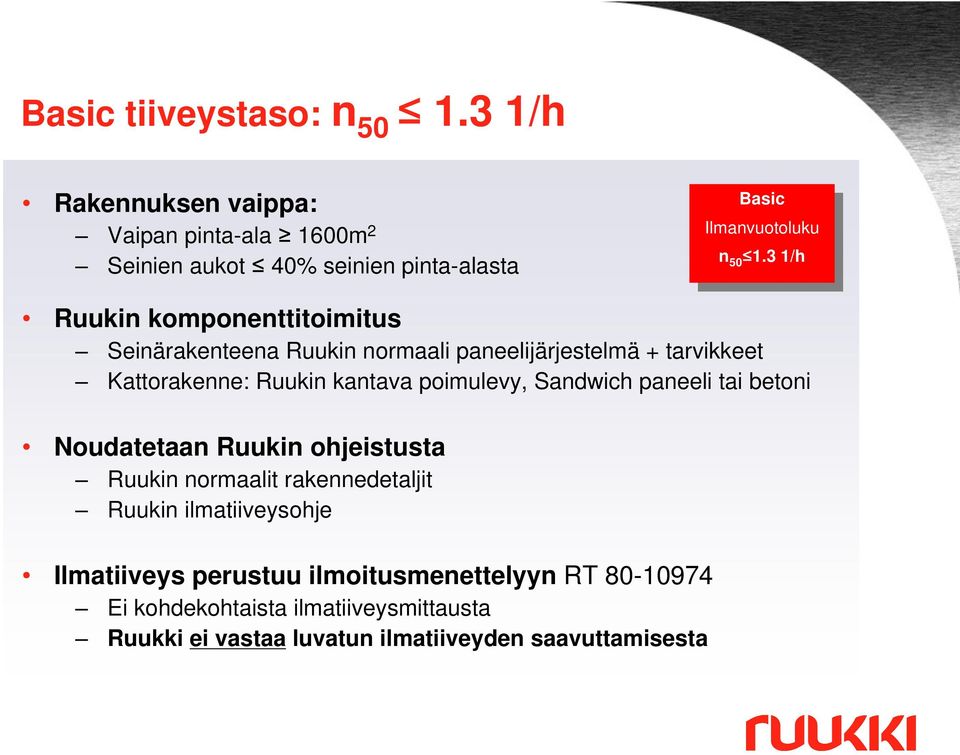

9 Basic tiiveystaso: n /h Rakennuksen vaippa: Vaipan pinta-ala 1600m 2 Seinien aukot 40% seinien pinta-alasta Basic Basic n n /h /h Ruukin komponenttitoimitus Seinärakenteena Ruukin normaali paneelijärjestelmä + tarvikkeet Kattorakenne: Ruukin kantava poimulevy, Sandwich paneeli tai betoni Noudatetaan Ruukin ohjeistusta Ruukin normaalit rakennedetaljit Ruukin ilmatiiveysohje Ilmatiiveys perustuu ilmoitusmenettelyyn RT Ei kohdekohtaista ilmatiiveysmittausta Ruukki ei vastaa luvatun ilmatiiveyden saavuttamisesta

10 Liitteet Referenssikohteen kuvaus Ostoenergian säästölaskelmia, esimerkki CO 2 päästöjen pieneneminen, esimerkki Investointisäästöpotentiaali Ostoenergian säästölaskelmia, U-arvon vaikutus

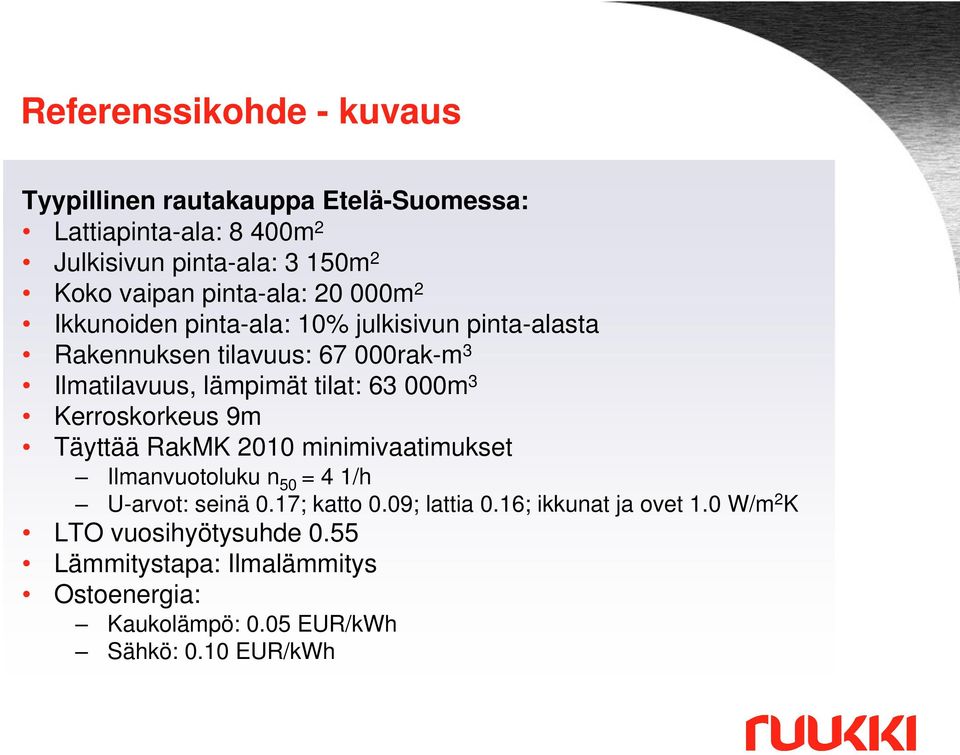

11 Referenssikohde - kuvaus Tyypillinen rautakauppa Etelä-Suomessa: Lattiapinta-ala: 8 400m 2 Julkisivun pinta-ala: 3 150m 2 Koko vaipan pinta-ala: m 2 Ikkunoiden pinta-ala: 10% julkisivun pinta-alasta Rakennuksen tilavuus: rak-m 3 Ilmatilavuus, lämpimät tilat: m 3 Kerroskorkeus 9m Täyttää RakMK 2010 minimivaatimukset n 50 = 4 1/h U-arvot: seinä 0.17; katto 0.09; lattia 0.16; ikkunat ja ovet 1.0 W/m 2 K LTO vuosihyötysuhde 0.55 Lämmitystapa: Ilmalämmitys Ostoenergia: Kaukolämpö: 0.05 EUR/kWh Sähkö: 0.10 EUR/kWh

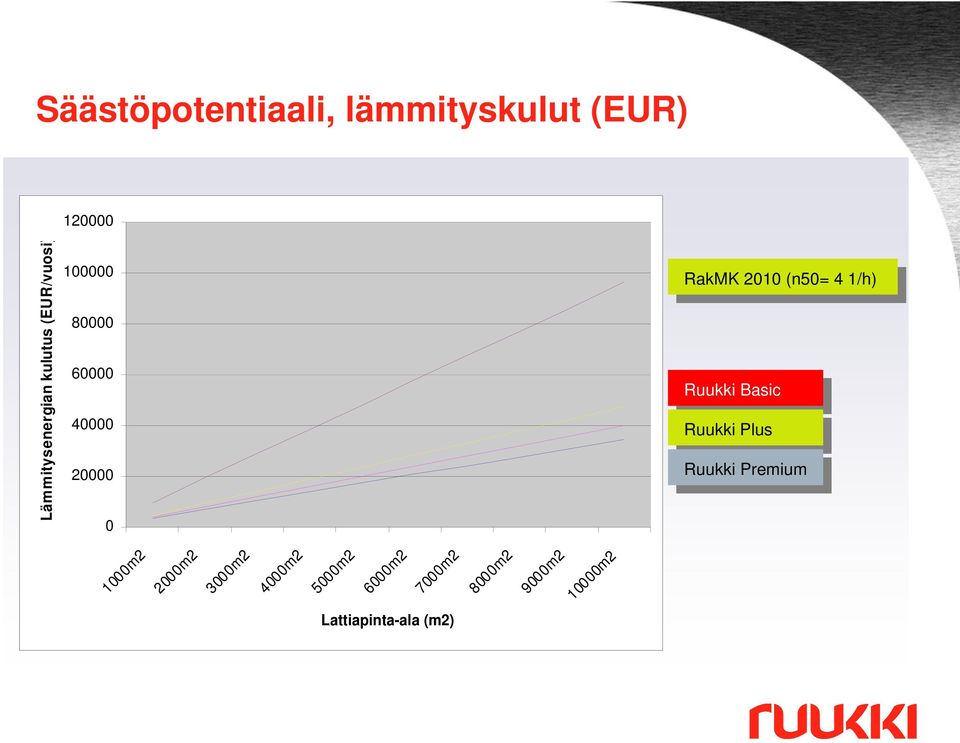

12 Säästöpotentiaali, lämmityskulut (EUR) Lämmitysenergian kulutus (EUR/vuosi) RakMK 2010 (n50= 4 1/h) RakMK 2010 (n50= 4 1/h) Ruukki Basic Ruukki Basic Ruukki Plus Ruukki Plus Ruukki Premium Ruukki Premium 1000m2 2000m2 3000m2 4000m2 5000m2 6000m2 7000m2 8000m2 9000m m2 Lattiapinta-ala (m2)

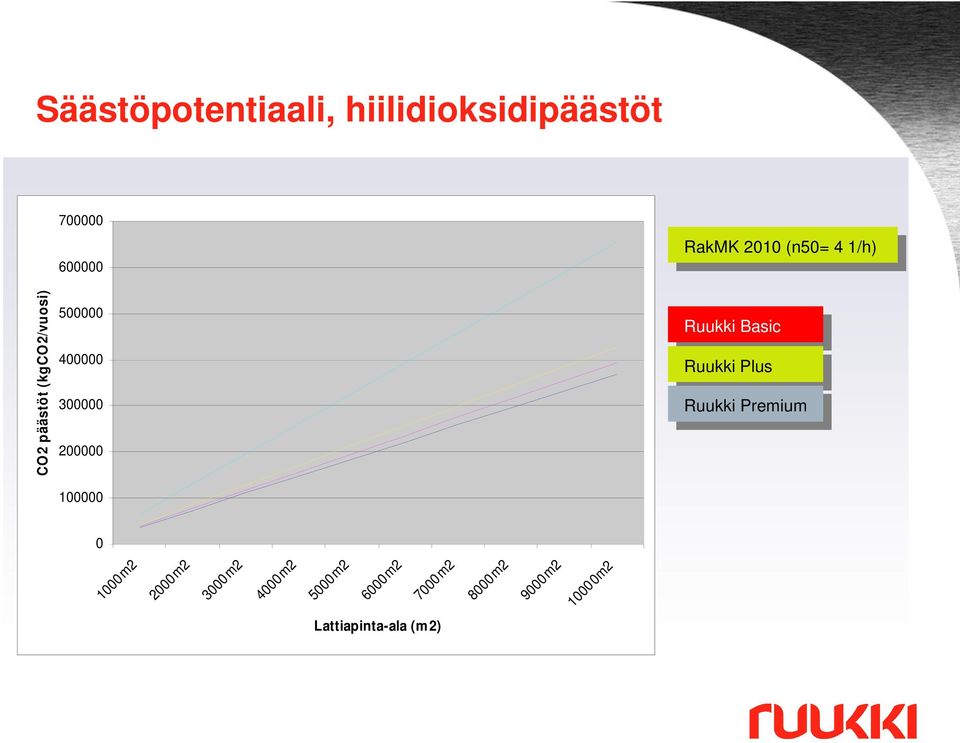

13 Säästöpotentiaali, hiilidioksidipäästöt RakMK 2010 (n50= 4 1/h) RakMK 2010 (n50= 4 1/h) CO2 päästöt (kgco2/vuosi) Ruukki Basic Ruukki Basic Ruukki Plus Ruukki Plus Ruukki Premium Ruukki Premium m m m m m m m m m m2 Lattiapinta-ala (m 2)

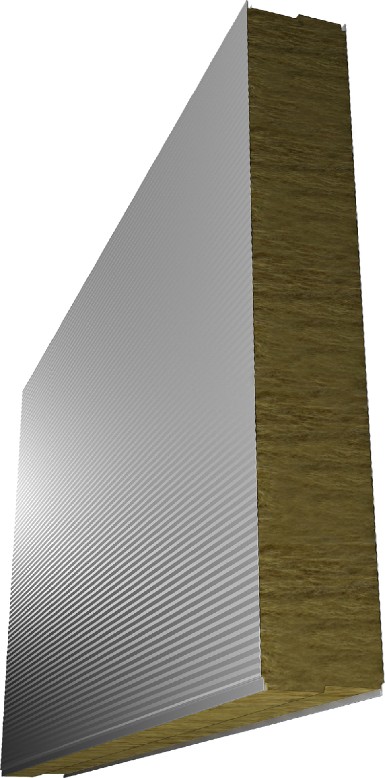

14 Investointisäästöpotentiaali RakMK 2010 sallii minimitasoa heikompien U-arvojen käytön, mikäli tämä kompensoidaan esimerkiksi minimivaatimusta paremmalla ilmanvuotoluvulla Investointisäästöpotentiaali vertailukohteessa: n 50 =0.9 1/h Seinän U-arvoa voidaan optimoida W/m 2 K espa230e AIR espa150e AIR EUR (paneelin hintaero) Lisääntynyt huoneistoala 29m EUR (ohuempi seinärakenne) Säästöpotentiaali referenssikohteessa (ks. liite): ~ EUR (kertasäästö hankintahetkellä) May,

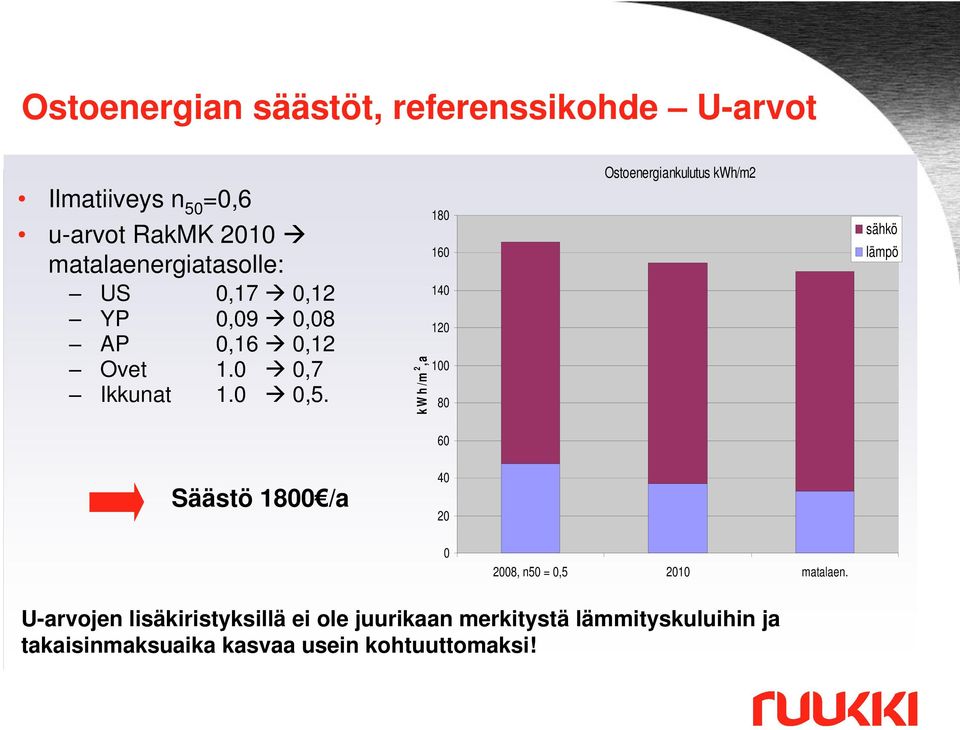

15 Ostoenergian säästöt, referenssikohde U-arvot Ilmatiiveys n 50 =0,6 u-arvot RakMK 2010 matalaenergiatasolle: US 0,17 0,12 YP 0,09 0,08 AP 0,16 0,12 Ovet 1.0 0,7 Ikkunat 1.0 0,5. k W h /m 2,a Ostoenergiankulutus kwh/m2 sähkö lämpö 60 Säästö 1800 /a , n50 = 0, matalaen. U-arvojen lisäkiristyksillä ei ole juurikaan merkitystä lämmityskuluihin ja takaisinmaksuaika kasvaa usein kohtuuttomaksi!

16 Kiitos! 31 May,
