1 kutsu valo sisään

TASAKATTOIKKUNAT Luonnollisen valaistuksen edut rakennuksissa ovat

ei ole mahdollista asentaa ikkunoita ulkoseinään.

viihtyisyyden ja asumismukavuuden lisäämiseksi.

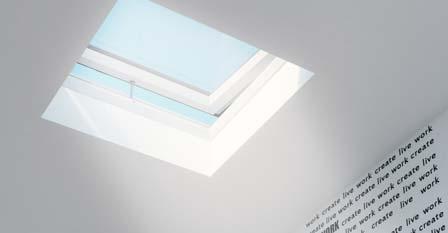

2 TASAKATTOIKKUNAT Luonnollisen valaistuksen edut rakennuksissa ovat kiistattomat, mutta rakennusten keskellä sijaitseviin huonetiloihin ei ole mahdollista asentaa ikkunoita ulkoseinään. Aiemmin myös tasakattorakennusten kattoikkunavalikoimat ovat olleet rajalliset. Jokaisessa huoneessa olisi hyvä olla luonnollisen valon lähde viihtyisyyden ja asumismukavuuden lisäämiseksi. Ihanteellinen ratkaisu tasakattokohteisiin on asentaa erikoissuunnitellut tasakattoikkunat. FAKRO-tasakattoikkunat valaisevat sisätilat luonnollisella valolla. Samalla ne mahdollistavat huoneen tilapäisen tuuletuksen. FAKRO-tasakattoikkunoiden asennuksen jälkeen jokainen huone voi olla täynnä valoa. 3

IKKUNAN RAKENNE Tasakatolle asennettavan ikkunan karmi on valmistettu monikammioisesta

Ikkunan PVC-profiili kestää hyvin happoja sekä kosteutta ja siksi soveltuukin

PVC-profiilin kammiot on täytetty lämmöneristyskykyä parantavalla materiaalilla.

Ikkunamalli F (innovatiivinen lasielementti) Ikkunamalli C (kattokupu) Tasakaton F-

Ikkunoita voidaan valmistaa eri kokoisina.

sähköisesti avattava DEC - sähköisesti avattava DMF - manuaalisesti avattava DMC -

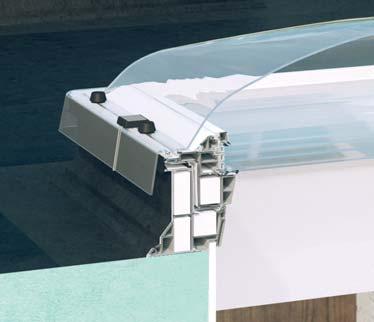

3 IKKUNAN RAKENNE Tasakatolle asennettavan ikkunan karmi on valmistettu monikammioisesta PVC-profiilista. Karmin sisäpinta on maalattu valkoiseksi (RAL 9010). Ikkunan PVC-profiili kestää hyvin happoja sekä kosteutta ja siksi soveltuukin asennettavaksi erilaisiin huonetiloihin. PVC-profiilin kammiot on täytetty lämmöneristyskykyä parantavalla materiaalilla. Muotoiltu karmin jalusta helpottaa ikkunan asentamista. Ikkunamalli F (innovatiivinen lasielementti) Ikkunamalli C (kattokupu) Tasakaton F- ikkunamallin innovatiivinen rakenne ja ulkonäkö ovat moderneja. Ikkunoita voidaan valmistaa eri kokoisina. Tasakaton C- ikkunamalli on valmistettu lasielementistä ja sen päällä on polykarbonaattikupu. Molempiin tasakattoikkunamalleihin on saatavilla kolme eri avausmahdollisuutta: DEF - sähköisesti avattava DEC - sähköisesti avattava DMF - manuaalisesti avattava DMC - manuaalisesti avattava DXF - kiinteä, ei avattava DXC - kiinteä, ei avattava Sähköisesti avattavassa ikkunassa on karamoottori, joka sijaitsee ikkunapuitteessa. Myös muut ohjauselementit sijaitsevat säältä suojassa, näin varmistetaan niiden toiminta. Sähköisesti avattavissa ikkunoissa (malli F ja C) on sadetunnistin, joka sulkee ikkunan automaattisesti sateella. 4

TASAKATOLLA SIJAITSEVAN KATTOIKKUNAN TÄRKEIMMÄT EDUT Korkea energiatehokkuus Ikkunamalli C Erikoisrakenteisella tasakattomallin FAKROkattoikkunalla on loistavat

Tämä arvo on mitattu ikkunakoolle 120x120 cm, mukaan lukien puitteet ja kupu. Ikkunamalli F F-mallin ikkunaan on saatavana nelinkertainen lasielementti.

76 W/m 2 K (EN 12567-2 mukaisesti) ja se mahdollistaa tuotteen käytön sekä energiatehokkaissa taloissa että passiivitaloissa.

Ikkunoilta vaaditaan entistä parempaa lämmöneristyskykyä. Vanhat tasakaton kattoikkunat eivät täytä nykyisiä lämmöneristysvaatimuksia.

4 TASAKATOLLA SIJAITSEVAN KATTOIKKUNAN TÄRKEIMMÄT EDUT Korkea energiatehokkuus Ikkunamalli C Erikoisrakenteisella tasakattomallin FAKROkattoikkunalla on loistavat eristysarvot. DEC U8 -ikkuna voidaan toimittaa nelinkertaisella lasielementillä, jolloin koko ikkunan lämmönläpäisykerroin on U=0.55 W/m 2 K (EN 1873 mukaisesti). Tämä arvo on mitattu ikkunakoolle 120x120 cm, mukaan lukien puitteet ja kupu. Ikkunamalli F F-mallin ikkunaan on saatavana nelinkertainen lasielementti. Lämmönläpäisykerroin koko ikkunalle on siten U=0.76 W/m 2 K (EN mukaisesti) ja se mahdollistaa tuotteen käytön sekä energiatehokkaissa taloissa että passiivitaloissa. Saatavana useassa koossa Standardikokojen lisäksi F-ikkunamallia voidaan valmistaa asiakkaan tarvitsemassa koossa. Ikkunoilta vaaditaan entistä parempaa lämmöneristyskykyä. Vanhat tasakaton kattoikkunat eivät täytä nykyisiä lämmöneristysvaatimuksia. F-mallin ikkunalla voidaan helposti korvata olemassa oleva vanha, ei aukeava kattoikkuna, jolloin parannetaan koko rakennuksen lämmöneristysominaisuuksia. Asennus viherkatoille Tasakaton ikkuna voidaan asentaa myös viherkatoille 15 cm korkean XRD-korokekehyksen päälle. Runsaasti luonnonvaloa Tasakaton karmit on suunniteltu siten, että lasin pintaala on 16 % suurempi verrattuna muiden valmistajien vastaavan kokoisiin ikkunoihin. 5

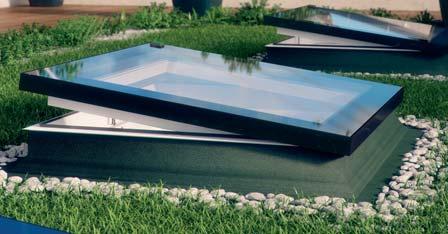

5 TASAKATON KATTOIKKUNA MALLI F DEF DMF DXF sähköisesti avattava langaton Z-Wave system mekaanisesti avattava ei avattavissa IKKUNAN RAKENNE Tasakaton F-ikkunamallit ovat modernin näköisiä matalan profiilinsa ansiosta ja omaavat erittäin hyvän lämmöneristävyyden. F-mallin ikkunoiden karmirakenne on sama kuin tasakaton C-ikkunamalleilla, joissa on lisäksi kupu. F-mallin ikkunoissa käytetään modernin teknologian lasielementtejä, joiden ansiosta ulkonäkö on esteettinen ja moderni. LASIT F-mallissa on energiatehokas, kolminkertainen DU6-lasielementti. Uloimpana on 6 mm:n karkaistu lasi ja sisäpuolella on murtosuojattu P2A-laminoitu lasi. Jos uloin lasiruutu hajoaa, eivät lasinsirut pääse putoamaan sisäpuolella olevan lasin laminointikalvon läpi. Koko ikkunan lämmönläpäisykerroin on U=0.88 W/m 2 K (EN mukaisesti). Ikkuna on myös mahdollista tilata nelinkertaisella U8-lasielementillä. Ikkunan lämmönläpäisykerroin on U=0,76 W/m 2 K (EN mukaisesti). Tällöin ikkuna soveltuu käytettäväksi sekä energiatehokkaissa taloissa että passiivitaloissa. VARUSTEET Ikkunan sisä- ja ulkopuolelle on mahdollista asentaa lisävarusteita kuten esimerkiksi verhot. Ulkopuolella olevat verhot suojaavat huonetilaa auringon aiheuttamalta kuumuudelta ja sisäpuolen verhoilla voidaan kontrolloida valon määrää ja ne antavat myös ulkonäköä ikkunalle. ASENNUSKALTEVUUS F-ikkunamalli voidaan asentaa katolle, jos sen kaltevuus on 2 15 astetta. KOKOVAIHTOEHDOT Standardikokojen lisäksi ikkunoita voidaan valmistaa välillä 60x60 120x220 cm. Tämä mahdollistaa olemassa olevien kattoikkunoiden - usein ei aukeavien - korvaamisen uusilla, paremmin lämpöä eristävillä ikkunoilla. Koon symboli 01K 02K 03K 04K 05K 06K 07K 10K 08K 09K 11K Ikkunan koko [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 Aukon koko katossa [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 DXF DU6 U=0.88 W/m²K* kiinteä, ei avattava DMF DU6 U=0.88 W/m²K * manuaalisesti avattava DEF DU6 U=0.88 W/m²K * sähköisesti avattava * to EN Toimitusaika 3 vkoa Saatavana

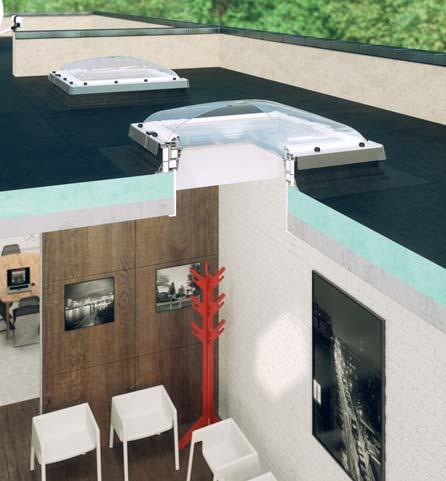

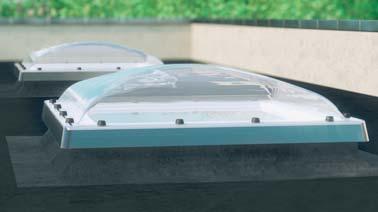

6 TASAKATON KATTOIKKUNA MALLI C DEC DMC DXC sähköisesti avattava langaton Z-Wave system Kupu saatavissa kirkkaana tai opaalina mekaanisesti avattava IKKUNAN RAKENNE C-mallin ikkunassa on kaksinkertainen lasielementti, jonka sisäpuolella on P2A-laminoitu murronsuojalasi. Jos uloin lasiruutu hajoaa, eivät lasinsirpaleet pääse putoamaan sisäpuolella olevan lasin laminointikalvon läpi. P2- lasielementti on innovatiivinen ja patentoitu kuvun asennusjärjestelmä, joka parantaa ikkunan murronsuojaominaisuuksia. Kupu on valmistettu kestävästä polykarbonaatista. Sille on ominaista hyvä kuormituskestävyys, jolloin kupu kestää muun muassa poikkeuksellisiakin sateita ja rakeita. Erikoispinnoite kuvun sisä- ja ulkopinnassa antaa hyvän suojan UV- säteilyä vastaan. LASIELEMENTTI Koko ikkunan lämmönläpäisykerroin on U=1.2 W/m 2 K (EN mukaisesti), mikä on 14 % parempi tulos kuin muiden valmistajien vastaavissa ikkunoissa. Tuotetta on saatavana myös nelinkertaisella U8-lasielementillä. Tällöin ikkunan lämmönläpäisykerroin on U=0,72 W/m 2 K (EN mukaisesti) ja U=0,55 W/m 2 K (EN 1873 mukaisesti). Tällöin ikkuna soveltuu käytettäväksi sekä energiatehokkaissa taloissa että passiivitaloissa. VARUSTEET Ikkunaan on mahdollista asentaa lisävarusteita sisä- ja ulkopuolelle. Patentoitu profiilijärjestelmä mahdollistaa verhojen asennuksen kuvun alle, mikä suojaa verhoja esimerkiksi voimakkaan tuulen aiheuttamilta vahingoilta. ASENNUSKALTEVUUS C-ikkunamallia voidaan asentaa katolle, jos sen kaltevuus on 2 15 astetta. ei avattavissa KOKOVAIHTOEHDOT Standardikokoisia ikkunoita valmistetaan useita eri kokoja, jolloin vanhankin kattoikkunan vaihto uuteen onnistuu helposti ja nopeasti. Koon symboli 01K 02K 03K 04K 05K 06K 07K 10K 08K 09K 11K Ikkunan koko [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 Aukon koko katossa [cm] 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 DXC-C P2 kiinteä, ei avattava U=1.2 W/m²K* DMC-C P2 U=1.2 W/m²K* manuaalisesti avattava DEC-C P2 U=1.2 W/m²K* sähköisesti avattava DEC-C U8(VSG) U=0.72 W/m²K* sähköisesti avattava U=0.55 W/m²K** * to EN ** to EN 1873 Toimitusaika 3 vkoa Saatavana

7 Vitrea Oy Kaakelikaari Vantaa Puh. (09) info@vitrea.fi Fakro reserves the right to change specifications and technical parameters of products without prior notice. FPD/8-/FI/05.204????
