1 Laitteistojen asennus ja huolto Jarmo Linjama SYKE Pyhäjärvi-instituutti

2 Vartin verran mm. seuraavista Pienten valuma-alueiden taustaa Mitä mitataan Anturin valinta Paikan valinta Asennus Huolto

3 Pienten valumaalueiden verkko Perustettu Vanhimmat 1930-luvulla Tavoitteena mitata valuntaa maa-alueilta kattavasti erilaisissa oloissa (ilmasto, maankäyttö, maaperä, kaltevuus )

4 Pinnankorkeushavainnot käytännössä automatisoitu Pinnankorkeus patoaltaassa [cm] + purkautumiskäyrä virtaama [m 3 /s tai l/s] valunta valuma-alueelta [l/s/km 2 ]

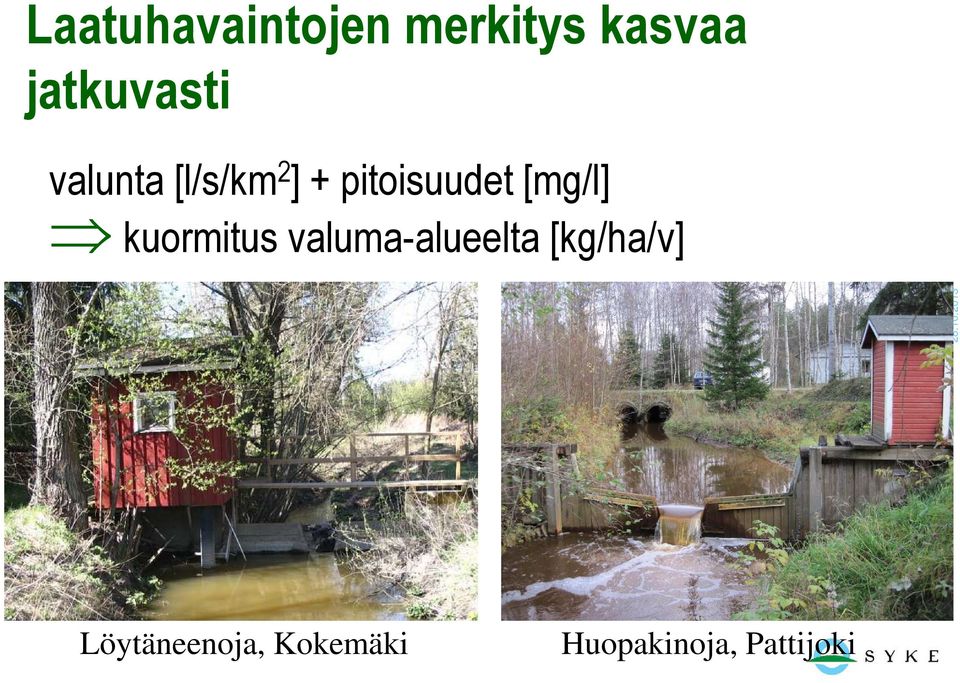

5 Laatuhavaintojen merkitys kasvaa jatkuvasti valunta [l/s/km 2 ] + pitoisuudet [mg/l] kuormitus valuma-alueelta [kg/ha/v] Löytäneenoja, Kokemäki Huopakinoja, Pattijoki

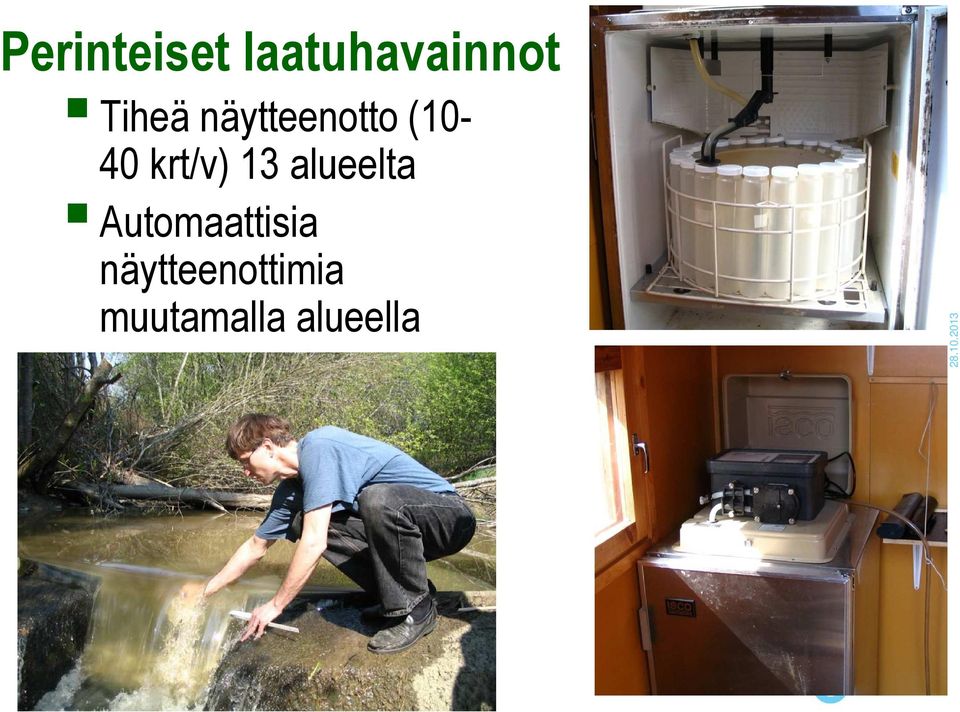

6 Perinteiset laatuhavainnot Tiheä näytteenotto (10-40 krt/v) 13 alueelta Automaattisia näytteenottimia muutamalla alueella

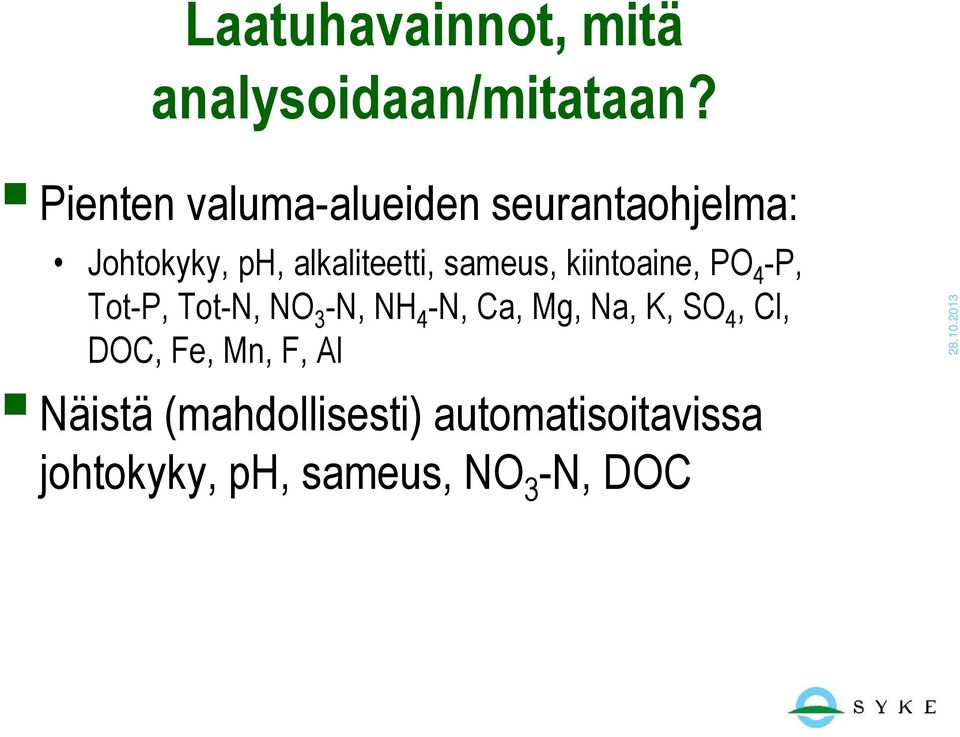

7 Laatuhavainnot, mitä analysoidaan/mitataan? Pienten valuma-alueiden seurantaohjelma: Johtokyky, ph, alkaliteetti, sameus, kiintoaine, PO 4 -P, Tot-P, Tot-N, NO 3 -N, NH 4 -N, Ca, Mg, Na, K, SO 4, Cl, DOC, Fe, Mn, F, Al Näistä (mahdollisesti) automatisoitavissa johtokyky, ph, sameus, NO 3 -N, DOC

8 Mittauspaikan valinta Edustavuus Asennussyvyys Jäätyminen ja jäänlähtö Ilkivalta Verkkovirta Rakennuslupa Kiinteä/liikuteltava asema Kulkuyhteydet Paikan raivaus

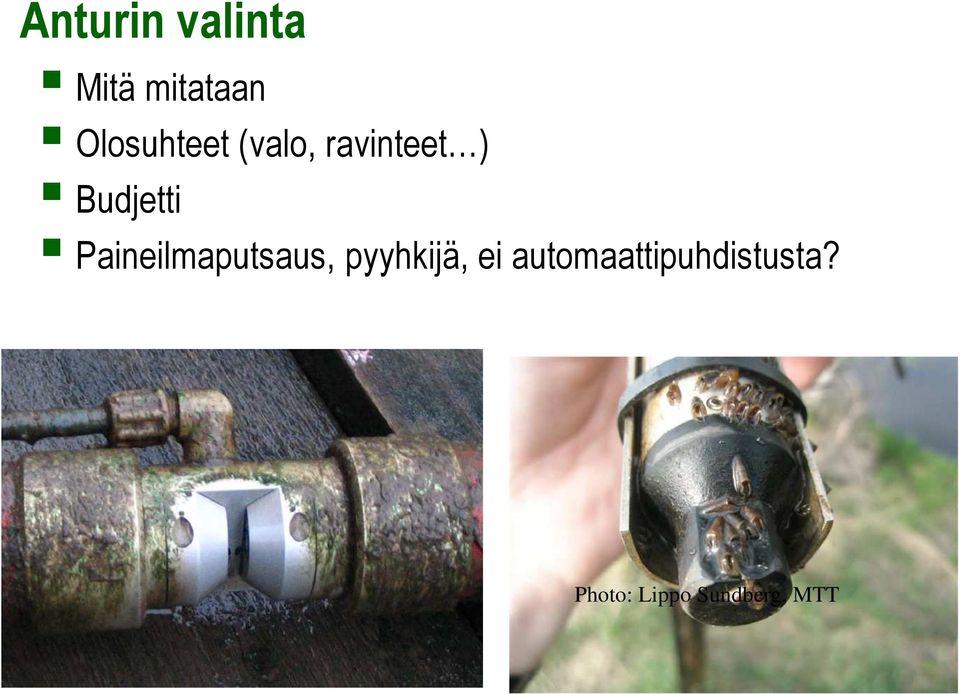

9 Anturin valinta Mitä mitataan Olosuhteet (valo, ravinteet ) Budjetti Paineilmaputsaus, pyyhkijä, ei automaattipuhdistusta? Photo: Lippo Sundberg, MTT

10 Automaattiantureita usealla mittapadolla Esim. Savijoki S::can alkaen Nitraatti, sameus, pinnankorkeus, veden ja ilman lämpötilat

11 Erilaisia asennustapoja Betonilaatta pohjassa Kierretankojen varassa Kuva VARELY

12 Savijoki, rosteriputki laiturin päässä Huolto helppoa Anturin asento ja syvyys säädettävissä Johdot turvassa

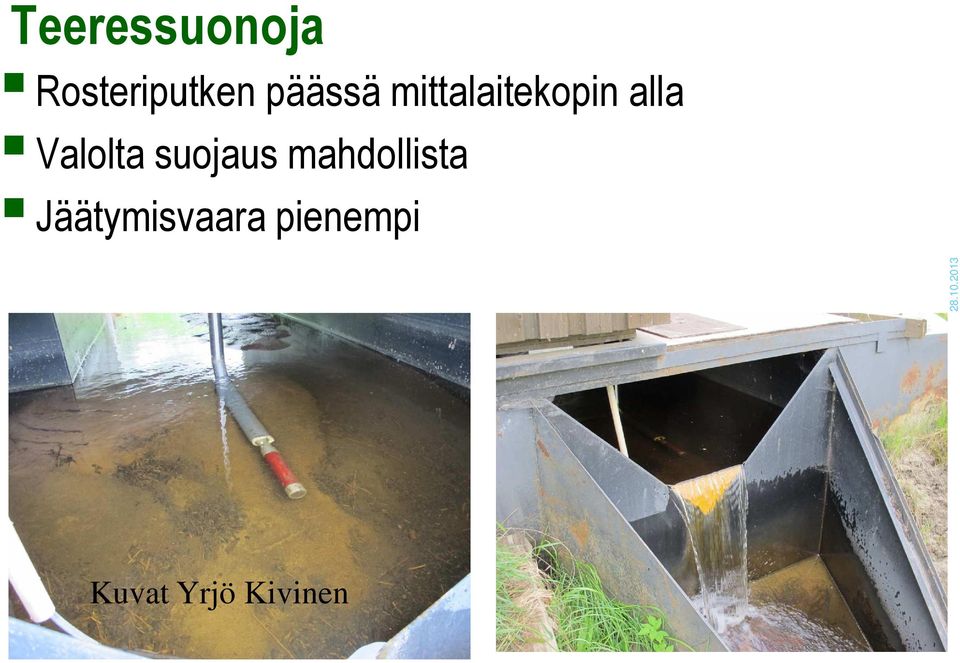

13 Teeressuonoja Rosteriputken päässä mittalaitekopin alla Valolta suojaus mahdollista Jäätymisvaara pienempi Kuvat Yrjö Kivinen

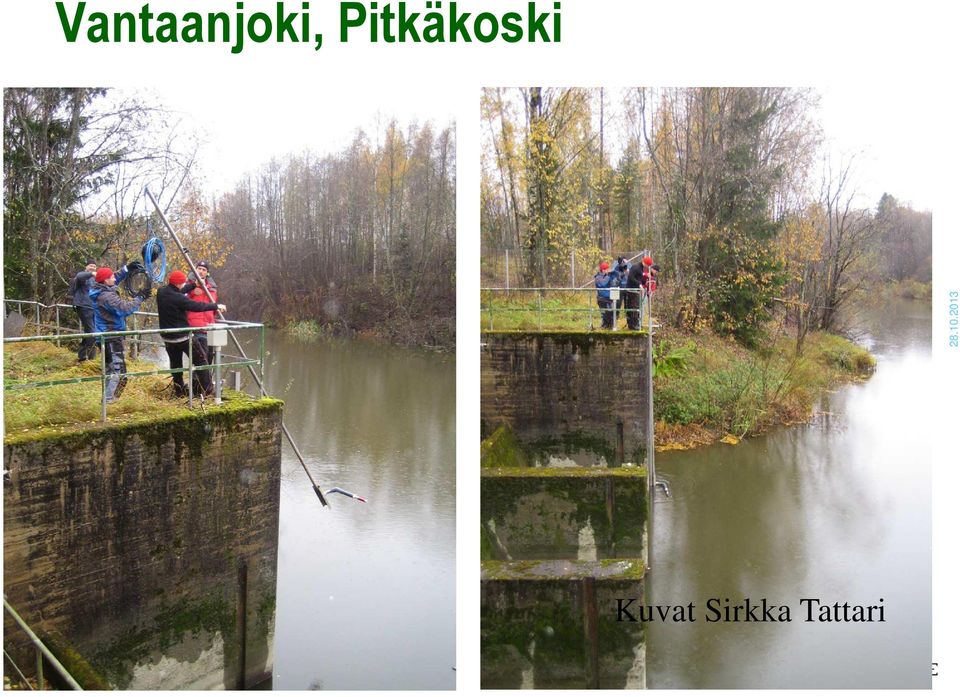

14 Vantaanjoki, Pitkäkoski Haastava paikka, anturi pitkän teräsputken päässä Kuvat Sirkka Tattari

15 Vantaanjoki, Pitkäkoski Kuvat Sirkka Tattari Kuvat Sirkka Tattari

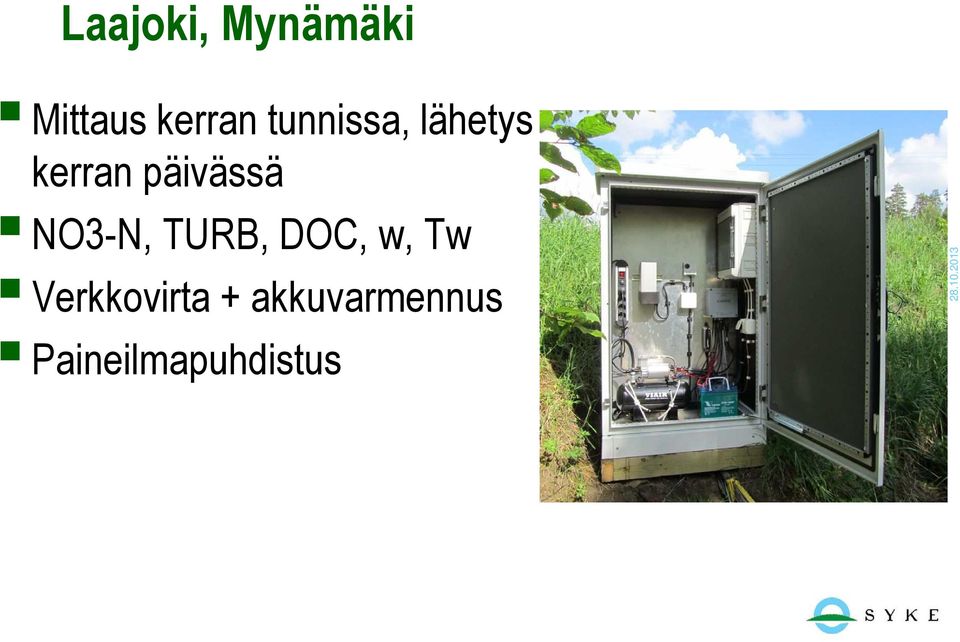

16 Laajoki, Mynämäki Mittaus kerran tunnissa, lähetys kerran päivässä NO3-N, TURB, DOC, w, Tw Verkkovirta + akkuvarmennus Paineilmapuhdistus

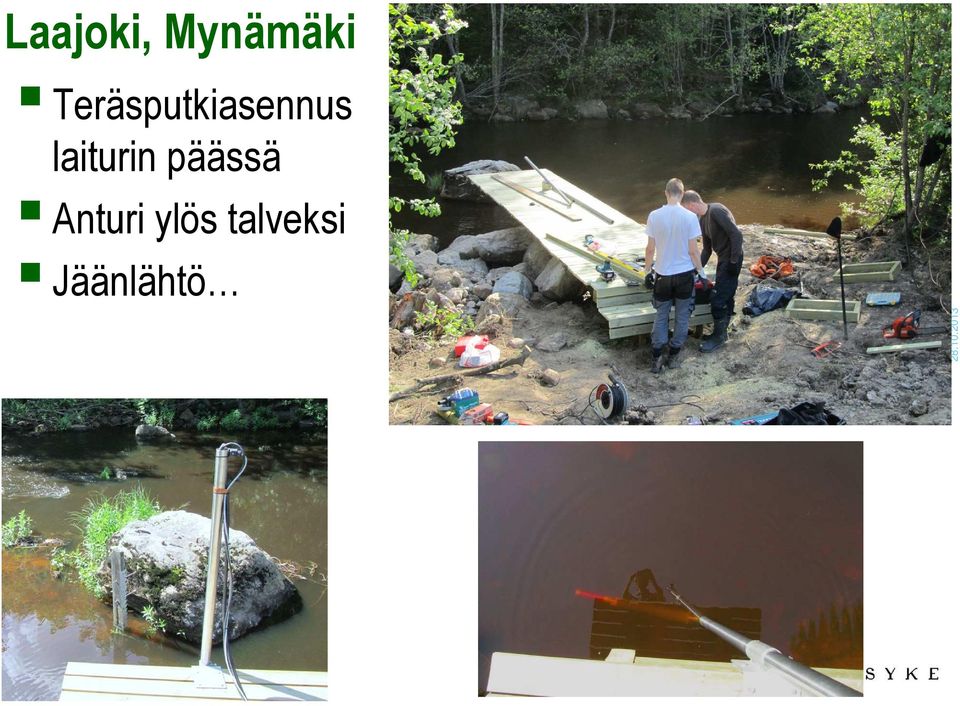

17 Laajoki, Mynämäki Teräsputkiasennus laiturin päässä Anturi ylös talveksi Jäänlähtö

18 Laitteiden huolto kaiken perusta Suunniteltu huolto-ohjelma josta pidetään kiinni Antureiden puhdistus riittävän usein Antureiden kalibrointi Aseman toiminnan tarkistus Vertailunäytteiden haku Huoltokäyntien mahdollisimman tarkka dokumentointi

19 Talvisuojausta Esim 10 cm finnfoam ja reilusti lunta päälle suojaa jäätymiseltä hyvin Kuva: VARELY Kuvat: J. Linjama

20 Anturin puhdistus talvella työlästä mutta välttämätöntä Kuvat: VARELY Helmi Kotilainen VARELY

21 Kesällä huollon tarve korostuu

22 Automaattilaitteiden ongelmia akkuongelmat modeemin hyytyminen heikko kenttä loggerin hyytyminen datan (esim. tekstiviestit) häviäminen Syken laitteiden data tulee suoraan Sykeen eli erillistä datapalvelua ei ole ohjelmavirheet

23 Automaattilaitteiden ongelmia anturin rikkoontuminen harvinaista anturin likaantuminen tai jäätyminen pysyvä ongelma kompressorin rikkoutuminen ilkivalta ukkonen eläimet (majavat, hiiret, ampiaiset, kotilot )

24 Yhteenvetoa: Mittauspaikka valittava huolella (edustavuus, jäätyminen, likaantuminen, jäänlähtö, ilkivalta ) Anturi valittava kohteen mukaan Säännöllinen kalibrointi ja huolto äärimmäisen tärkeää Vesinäytteitä tarvitaan edelleen (antureiden kalibrointi, mallit, kaukokartoitus, viralliset pitoisuudet) Datan virheenkorjauksessa asennus ja huolto ykkösasemassa (?) Helmi Kotilainen VARELY 24
