1 Radonkorjauskoulutus Helsinki Radonkorjauksen suunnittelu Olli Holmgren 1

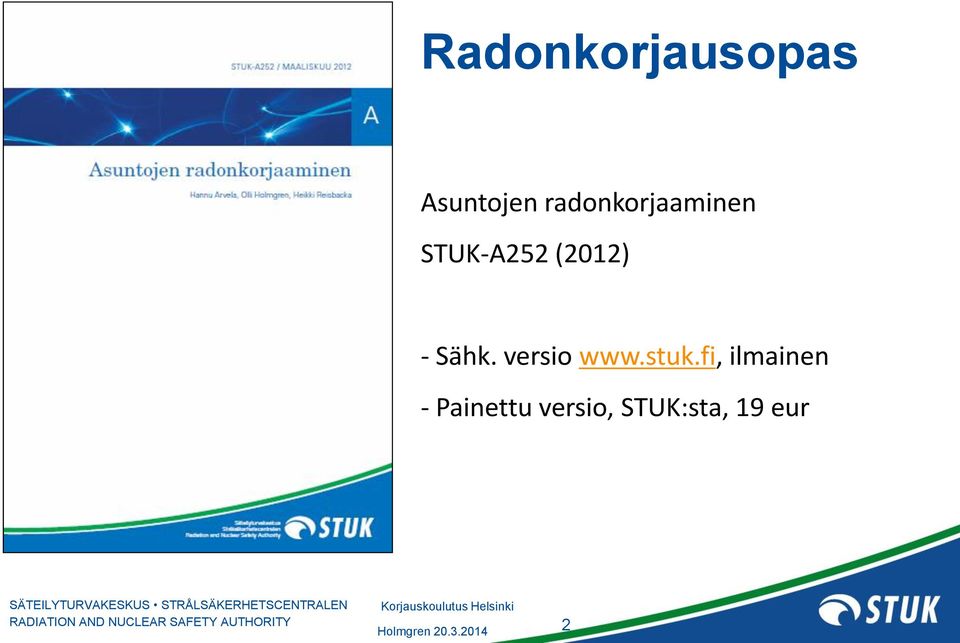

2 Radonkorjausopas Asuntojen radonkorjaaminen STUK-A252 (2012) - Sähk. versio ilmainen - Painettu versio, STUK:sta, 19 eur 2

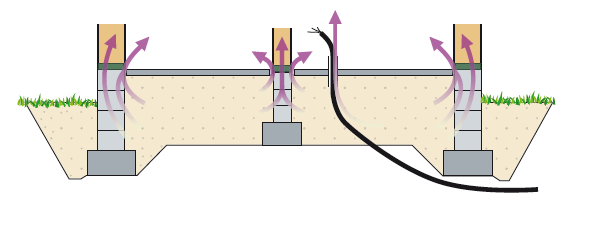

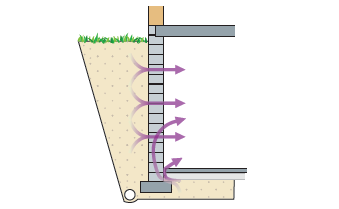

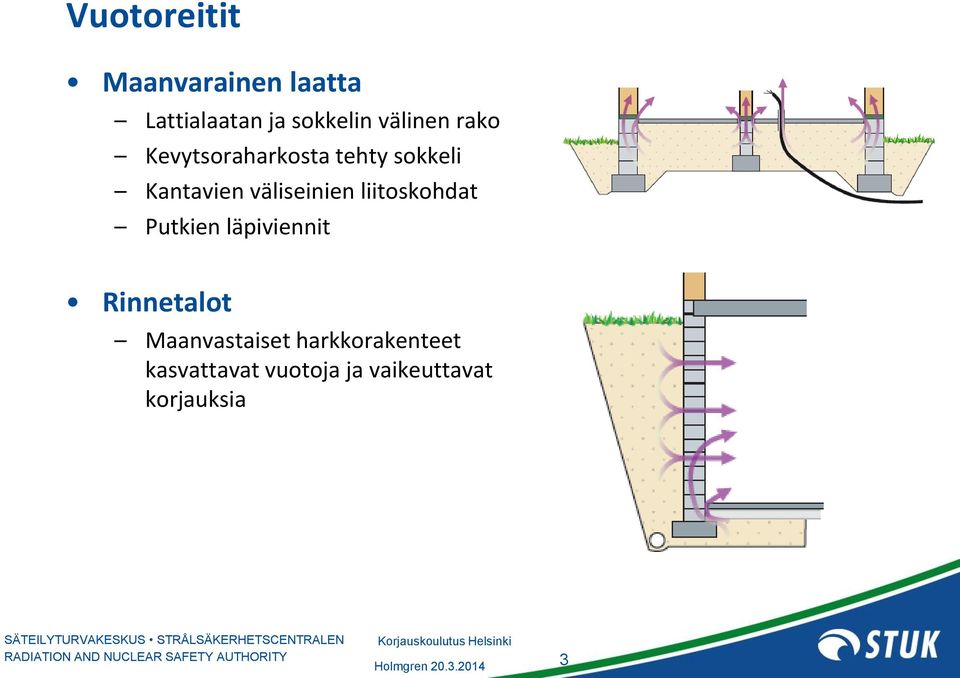

3 Vuotoreitit Maanvarainen laatta Lattialaatan ja sokkelin välinen rako Kevytsoraharkosta tehty sokkeli Kantavien väliseinien liitoskohdat Putkien läpiviennit Rinnetalot Maanvastaiset harkkorakenteet kasvattavat vuotoja ja vaikeuttavat korjauksia 3

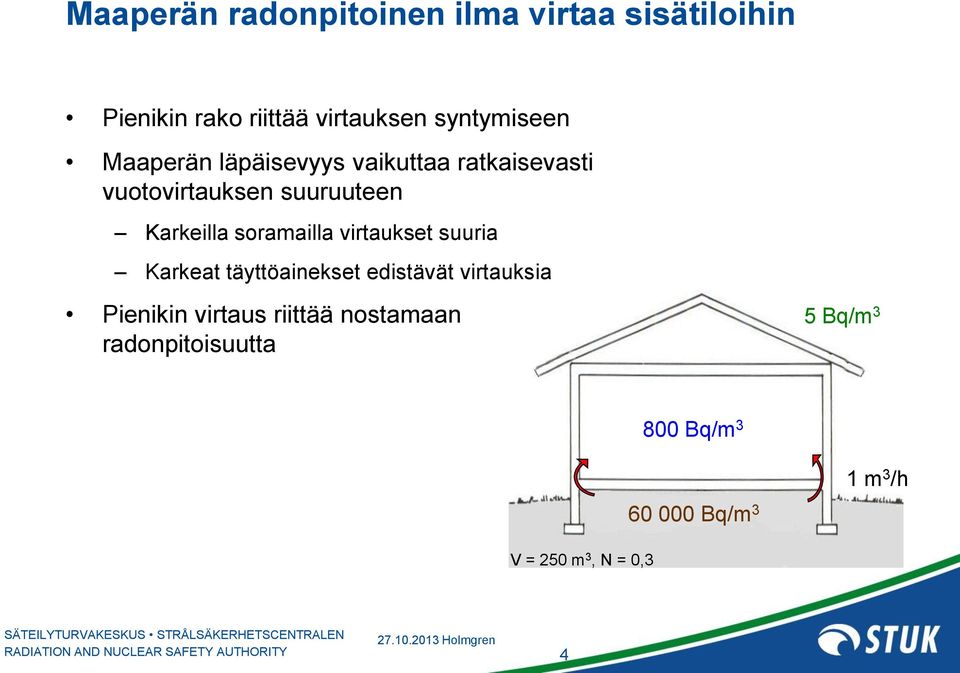

4 Maaperän radonpitoinen ilma virtaa sisätiloihin Pienikin rako riittää virtauksen syntymiseen Maaperän läpäisevyys vaikuttaa ratkaisevasti vuotovirtauksen suuruuteen Karkeilla soramailla virtaukset suuria Karkeat täyttöainekset edistävät virtauksia Pienikin virtaus riittää nostamaan radonpitoisuutta 5 Bq/m Bq/m Bq/m 3 1 m 3 /h V = 250 m 3, N = 0, Holmgren 4

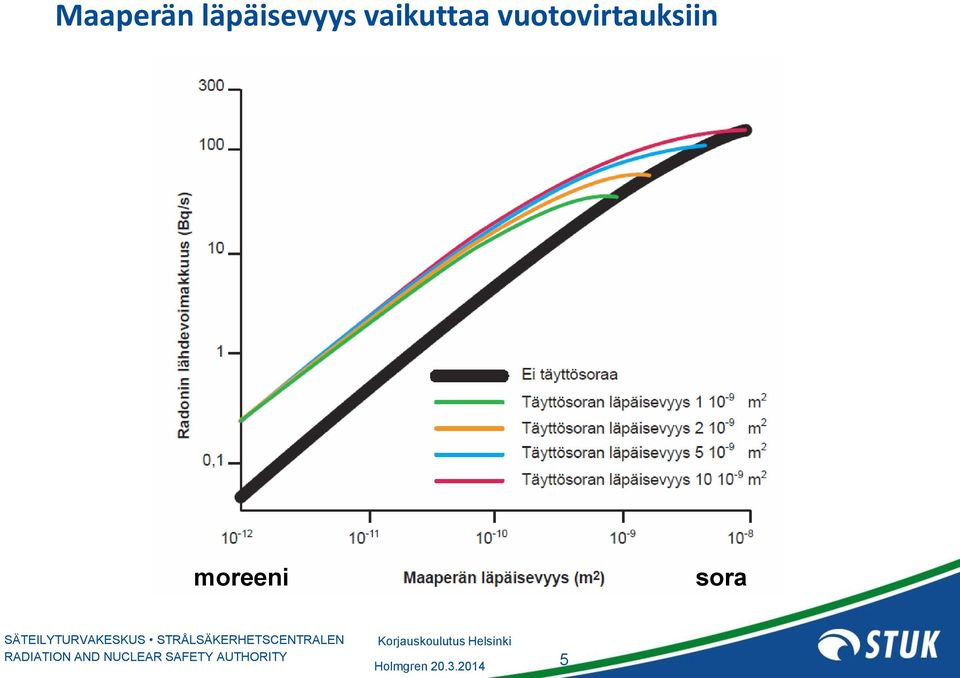

5 Maaperän läpäisevyys vaikuttaa vuotovirtauksiin moreeni sora 5

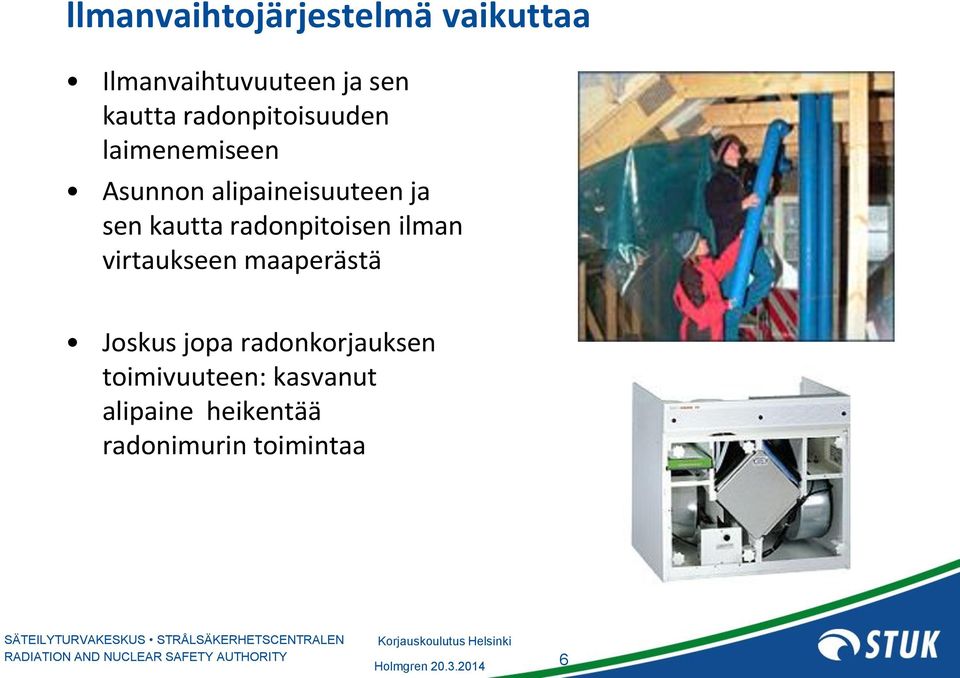

6 llmanvaihtojärjestelmä vaikuttaa Ilmanvaihtuvuuteen ja sen kautta radonpitoisuuden laimenemiseen Asunnon alipaineisuuteen ja sen kautta radonpitoisen ilman virtaukseen maaperästä Joskus jopa radonkorjauksen toimivuuteen: kasvanut alipaine heikentää radonimurin toimintaa 6

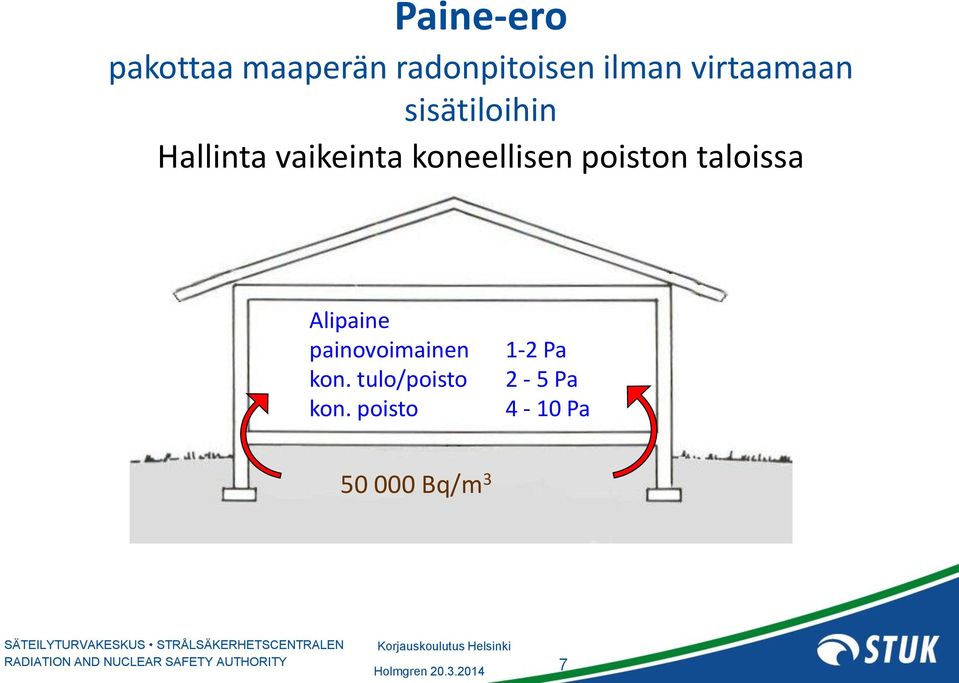

7 Paine-ero pakottaa maaperän radonpitoisen ilman virtaamaan sisätiloihin Hallinta vaikeinta koneellisen poiston taloissa Alipaine painovoimainen kon. tulo/poisto kon. poisto 1-2 Pa 2-5 Pa 4-10 Pa Bq/m 3 7

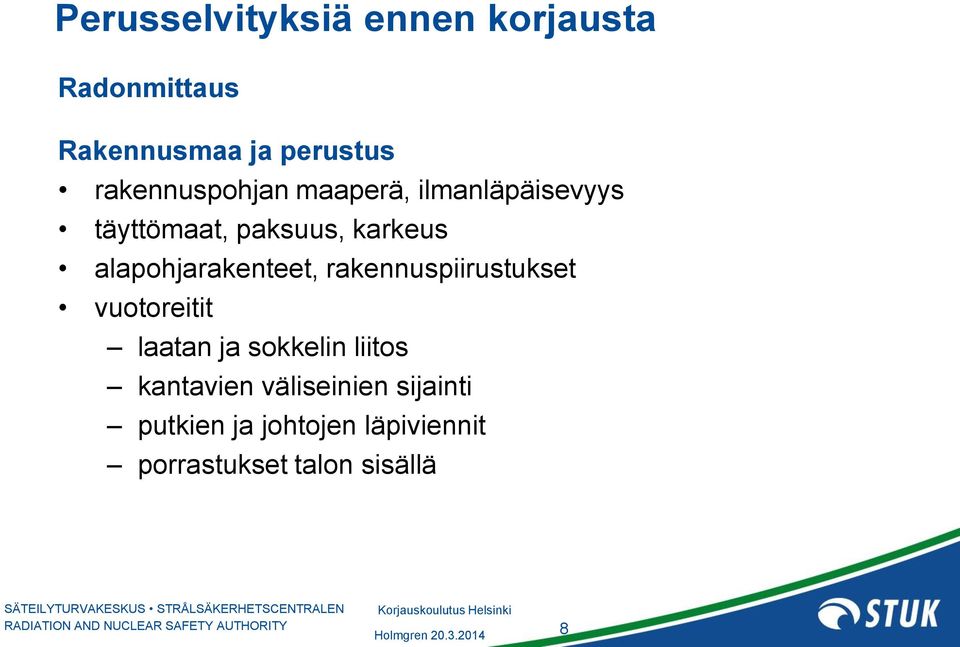

8 Perusselvityksiä ennen korjausta Radonmittaus Rakennusmaa ja perustus rakennuspohjan maaperä, ilmanläpäisevyys täyttömaat, paksuus, karkeus alapohjarakenteet, rakennuspiirustukset vuotoreitit laatan ja sokkelin liitos kantavien väliseinien sijainti putkien ja johtojen läpiviennit porrastukset talon sisällä 8

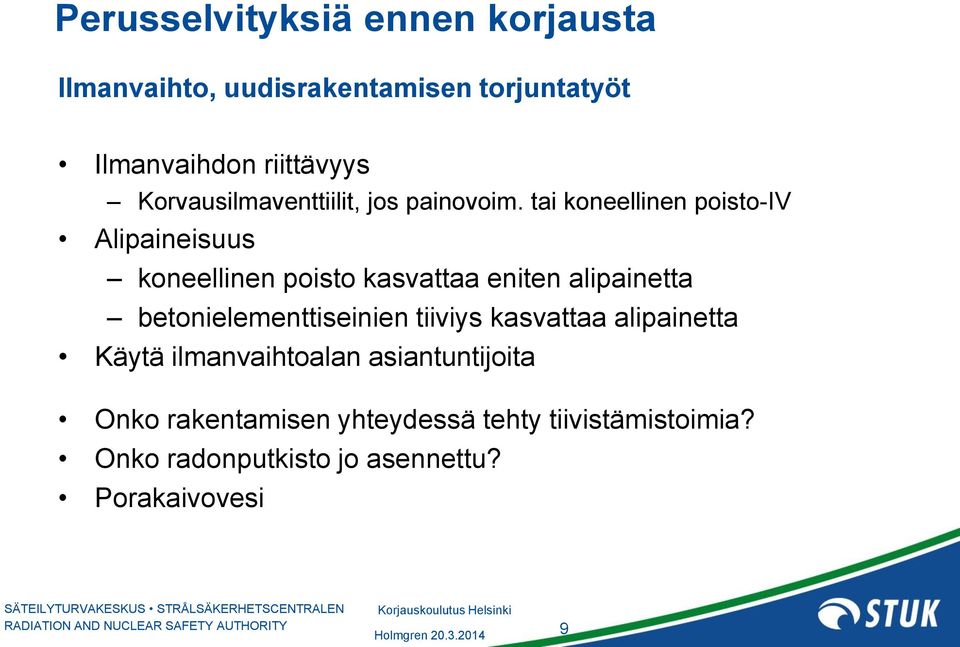

9 Perusselvityksiä ennen korjausta Ilmanvaihto, uudisrakentamisen torjuntatyöt Ilmanvaihdon riittävyys Korvausilmaventtiilit, jos painovoim. tai koneellinen poisto-iv Alipaineisuus koneellinen poisto kasvattaa eniten alipainetta betonielementtiseinien tiiviys kasvattaa alipainetta Käytä ilmanvaihtoalan asiantuntijoita Onko rakentamisen yhteydessä tehty tiivistämistoimia? Onko radonputkisto jo asennettu? Porakaivovesi 9

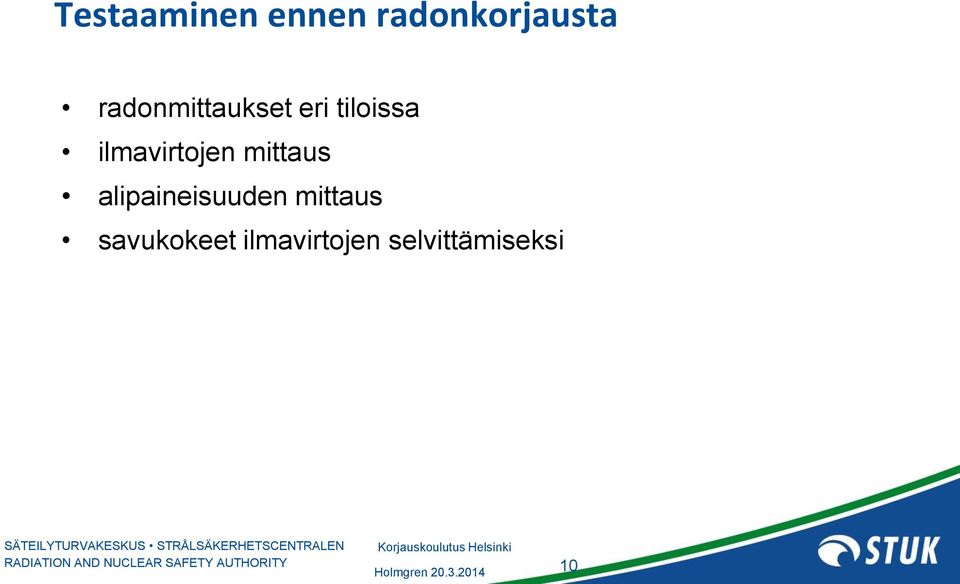

10 Testaaminen ennen radonkorjausta radonmittaukset eri tiloissa ilmavirtojen mittaus alipaineisuuden mittaus savukokeet ilmavirtojen selvittämiseksi 10

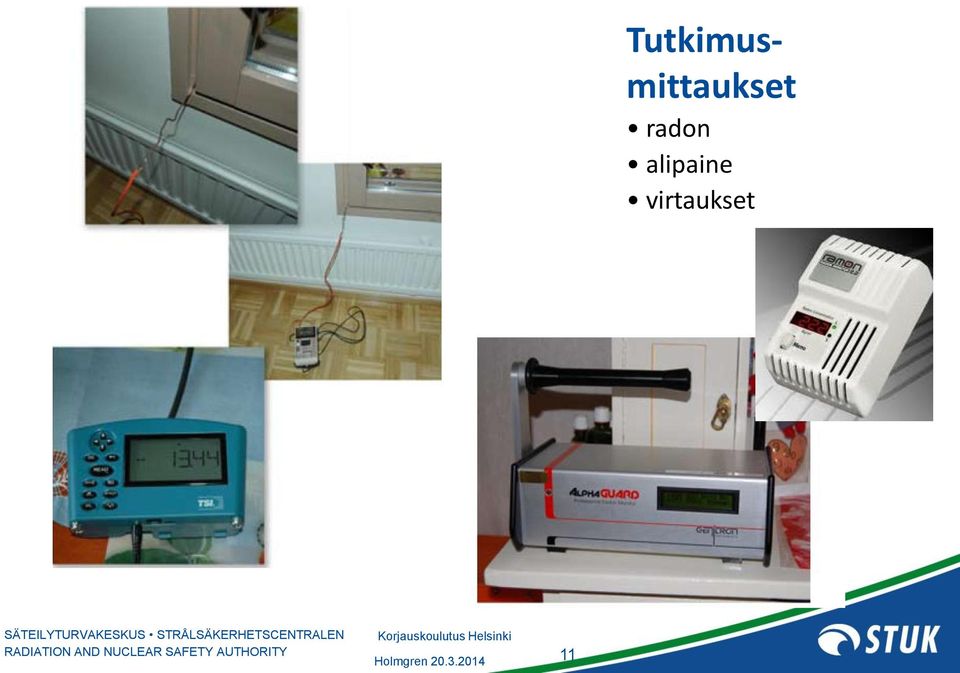

11 Tutkimusmittaukset radon alipaine virtaukset 11

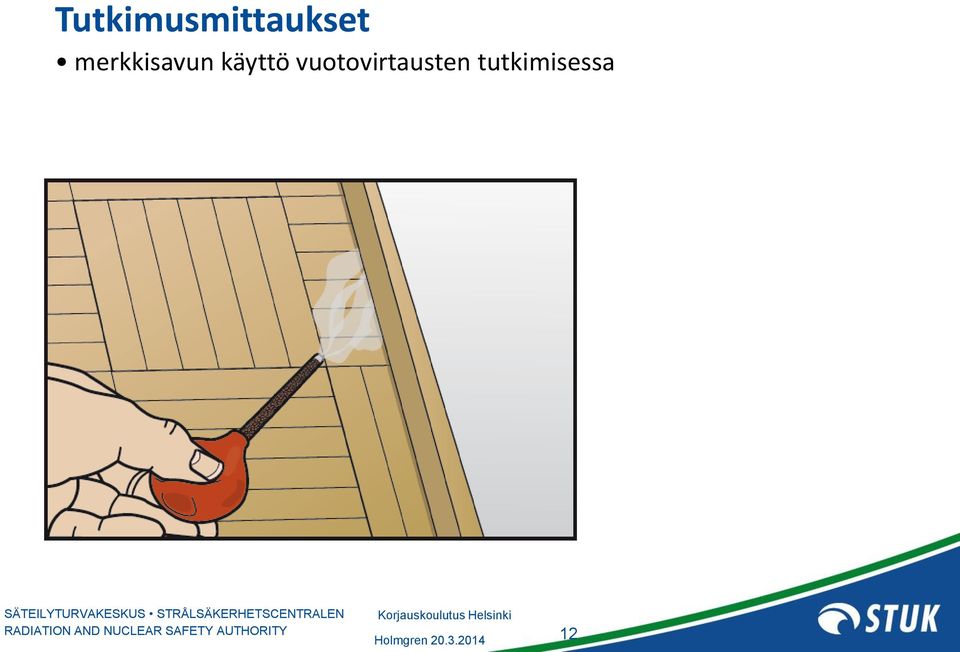

12 Tutkimusmittaukset merkkisavun käyttö vuotovirtausten tutkimisessa 12

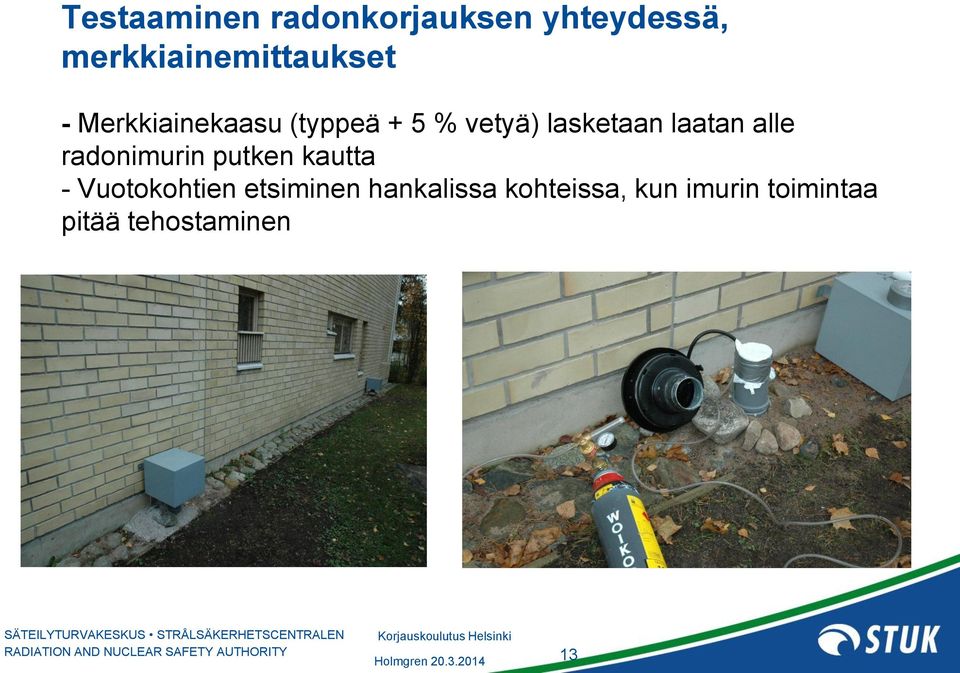

13 Testaaminen radonkorjauksen yhteydessä, merkkiainemittaukset - Merkkiainekaasu (typpeä + 5 % vetyä) lasketaan laatan alle radonimurin putken kautta - Vuotokohtien etsiminen hankalissa kohteissa, kun imurin toimintaa pitää tehostaminen 13

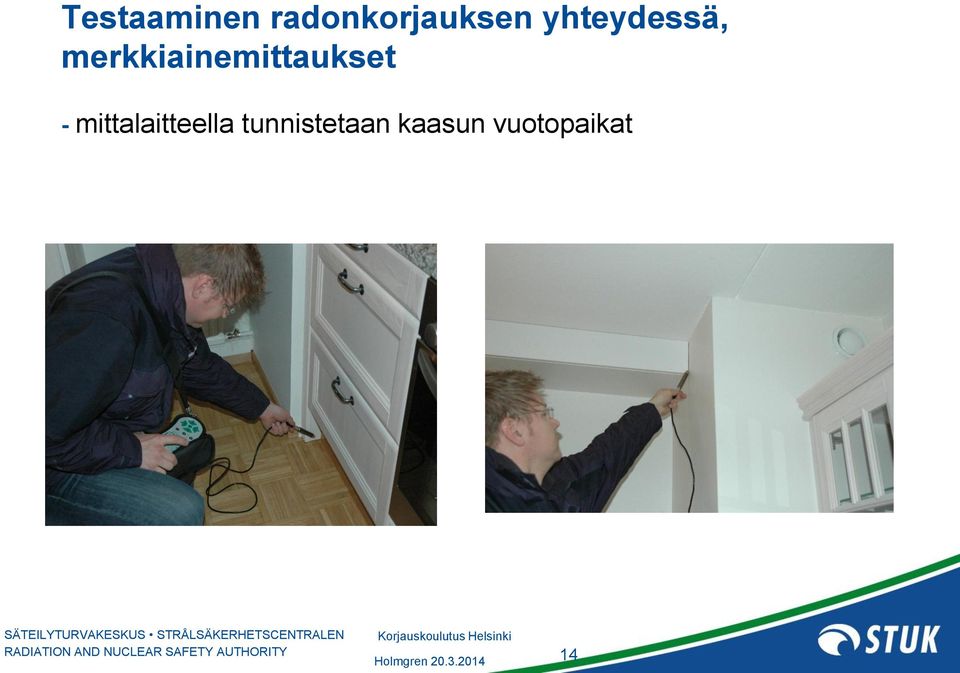

14 Testaaminen radonkorjauksen yhteydessä, merkkiainemittaukset - mittalaitteella tunnistetaan kaasun vuotopaikat 14

15 Testaaminen radonmonitoreilla - Useimmiten korjauspäätös tehdään ilman lisämittauksia - Radonpitoisuus eri tiloissa voi kertoa vuotopaikoista - Vuotopaikkojen etsintä puutteellisen korjauksen jälkeen - Radonmonitori vuotopisteen lähellä (mittauksen aikana laatikon sisällä) osoitti vuotoilman pitoisuuden olevan Bq/m 3 15

16 VH PH+SAUNA OH KEITTIÖ Testaaminen radonmonitoreilla - Radonmonotorimittaus vaatehuoneessa antoi 4000 Bq/m 3, kun muualla asunnossa oli 600 Bq/m 3. - Vuotopaikka löytyi seinän sisältä, lämmönjakotukista lähtevien vesijohtojen läpivienti laatassa. MH MH 16

17 Radonkorjausmenetelmät 1. Rakennuspohjan alipaineistaminen ja tuulettaminen, - radonimuri ja radonkaivo tehokkaimmat 2. Vuotojen tiivistäminen - vaikea toteuttaa kattavasti 3. Ilmanvaihtotekniset toimenpiteet - alenemat harvoin suuria 17

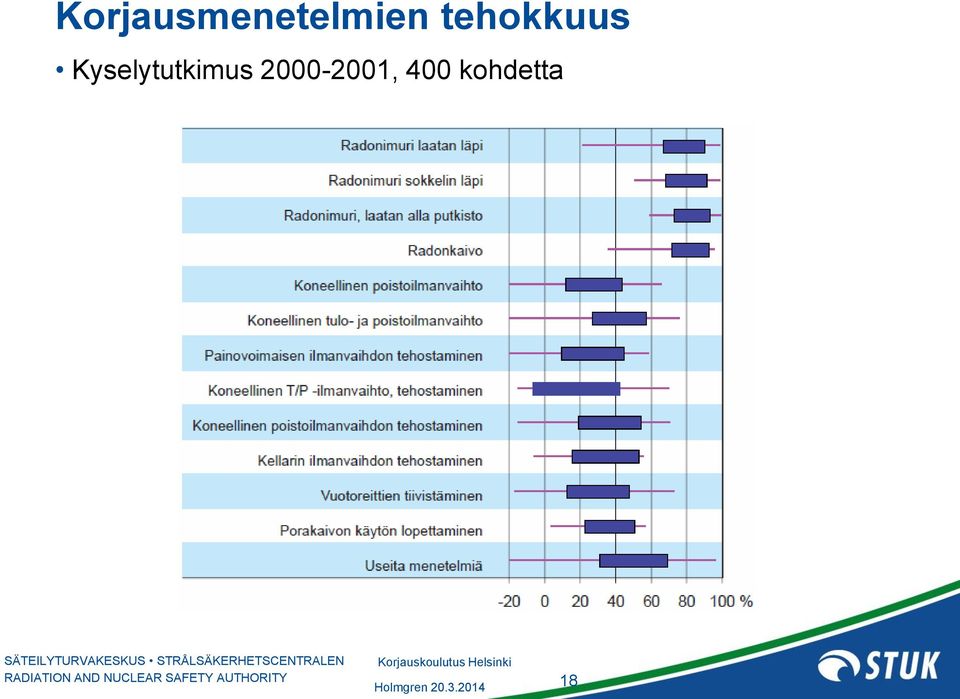

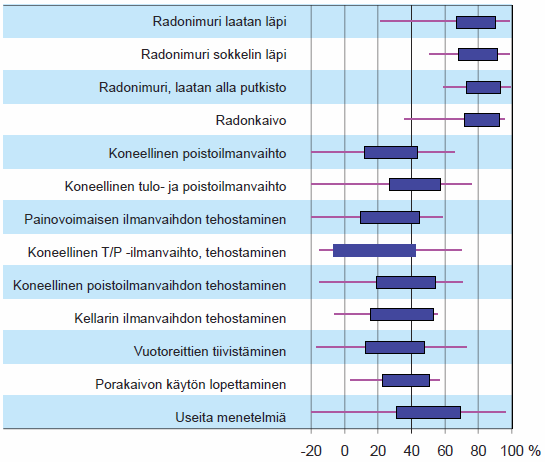

18 Korjausmenetelmien tehokkuus Kyselytutkimus , 400 kohdetta 18

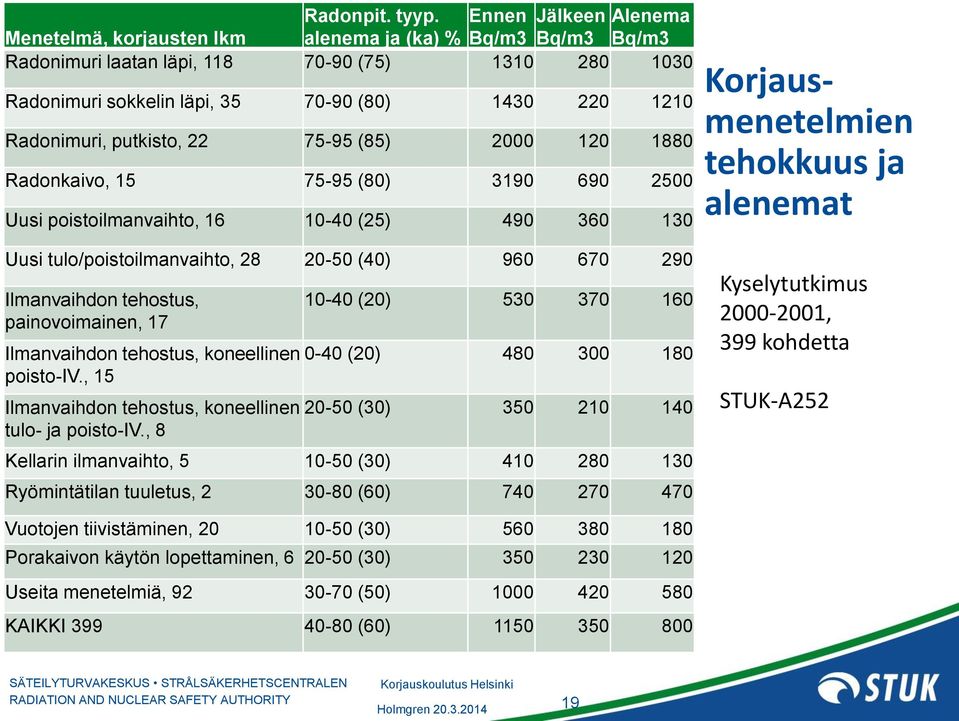

19 Radonpit. tyyp. Ennen Jälkeen Alenema Menetelmä, korjausten lkm alenema ja (ka) % Bq/m3 Bq/m3 Bq/m3 Radonimuri laatan läpi, (75) Radonimuri sokkelin läpi, (80) Radonimuri, putkisto, (85) Radonkaivo, (80) Uusi poistoilmanvaihto, (25) Uusi tulo/poistoilmanvaihto, (40) Ilmanvaihdon tehostus, painovoimainen, 17 Ilmanvaihdon tehostus, koneellinen poisto-iv., 15 Ilmanvaihdon tehostus, koneellinen tulo- ja poisto-iv., (20) (20) (30) Kellarin ilmanvaihto, (30) Ryömintätilan tuuletus, (60) Korjausmenetelmien tehokkuus ja alenemat Kyselytutkimus , 399 kohdetta STUK-A252 Vuotojen tiivistäminen, (30) Porakaivon käytön lopettaminen, (30) Useita menetelmiä, (50) KAIKKI (60)

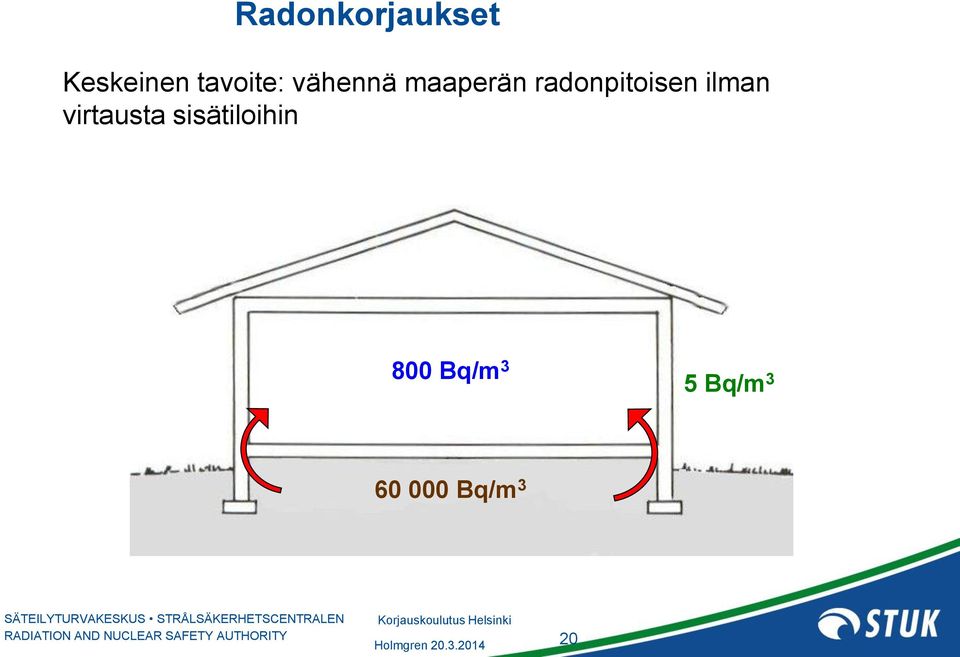

20 Radonkorjaukset Keskeinen tavoite: vähennä maaperän radonpitoisen ilman virtausta sisätiloihin 800 Bq/m 3 5 Bq/m Bq/m 3 20

21 Korjausmenetelmän valinta Matalaperustainen talo, maanvarainen laatta radonimuri tai -kaivo ensisijainen tarvittaessa tehostamistoimia (ilmanvaihto, alipaine, tiivistäminen) ilmanvaihdon tehostamisella tai alipaineisuuden vähentämisellä on vain harvoissa tapauksissa saavutettu yksinään korkeita alenemia (yli 50%) tiivistäminen yksinään on erittäin vaativa toimenpide, jos tavoitteena on yli 50% alenema 21

22 Korjausmenetelmän valinta Kellarillinen talo ja rinnetalot radonimuri tai -kaivo ensisijainen tarvittaessa tehostamistoimia (ilmanvaihto, alipaine, tiivistäminen) ilmanvaihdollisesti erillinen kellari antaa mahdollisuuden kellarin ilmanvaihtoon perustuvaan korjaukseen maanvastaisten seinien tiivistämistarve, harkkoseinät kellariin rajoittuvat varastotilat voivat olla merkittäviä vuotoreittejä normaalin salaojaputkiston hyödyntämistä testattu 22

23 Korjausmenetelmän valinta Tuulettuva alapohja tuulettuvan tilan ilmanvaihdon varmistaminen ja parantaminen alapohjan tiivistäminen läpiviennit, talotekniikka rakennuksen alipainesuhteiden tarkistaminen 23

24 Radonkorjausten hintatietoa (2012) Kokonaiskulut, Korjausmenetelmä Tarvikkeet (Eur) hinta-alue (Eur) Radonimuri lattian läpi, yksipisteimuri Radonimuri lattian läpi, monipisteimuri Radonimuri sokkelin läpi Radonkaivo Vuotojen tiivistäminen ) 1) Ulkoilmaventtiilien asennus, 4 venttiiliä Tulo- ja poistoilmanvaihto, järjestelmän asennus Poistoilmanvaihtojärjestelmän asennus
