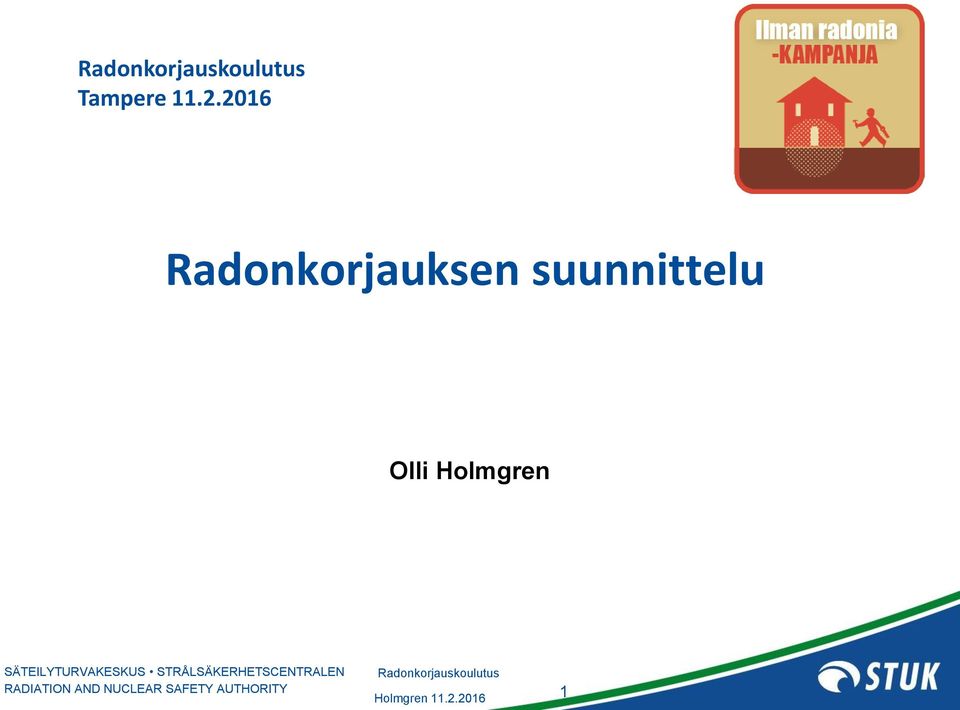

1 Tampere Radonkorjauksen suunnittelu Olli Holmgren 1

2 Radonkorjausopas Asuntojen radonkorjaaminen STUK-A252 (2012) - Sähk. versio ilmainen - Painettu versio, STUK:sta, 19 eur 2

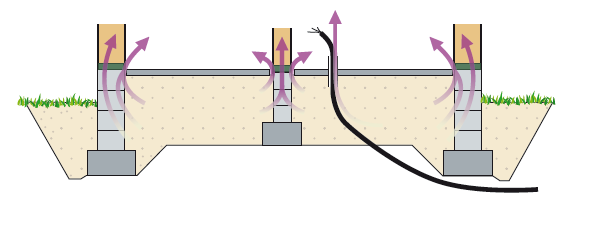

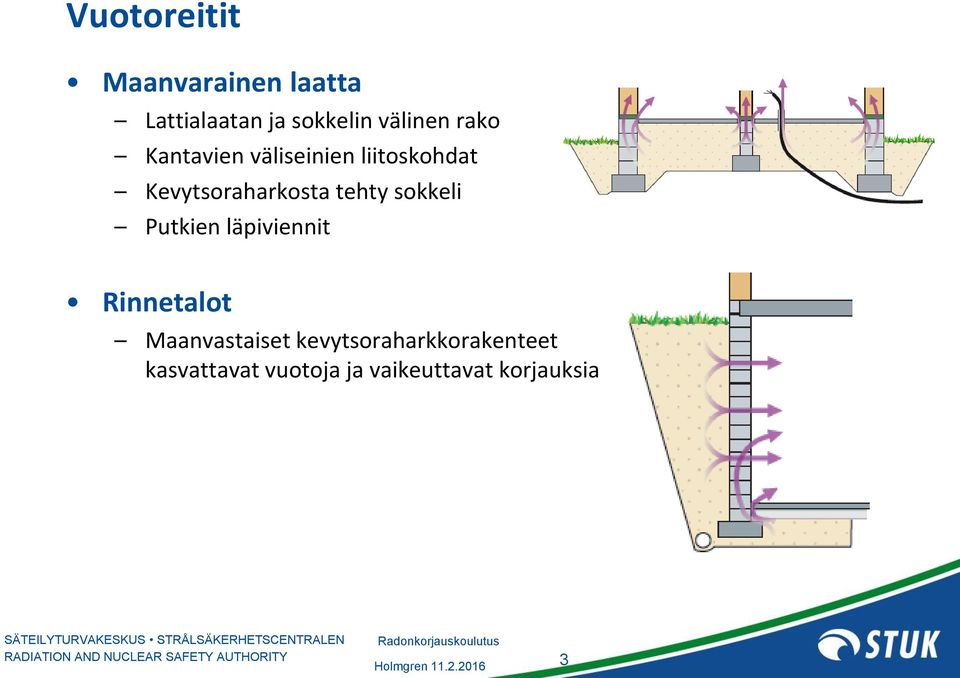

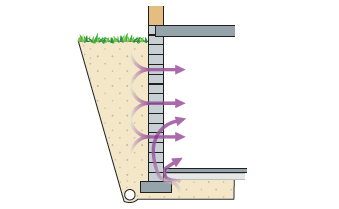

3 Vuotoreitit Maanvarainen laatta Lattialaatan ja sokkelin välinen rako Kantavien väliseinien liitoskohdat Kevytsoraharkosta tehty sokkeli Putkien läpiviennit Rinnetalot Maanvastaiset kevytsoraharkkorakenteet kasvattavat vuotoja ja vaikeuttavat korjauksia 3

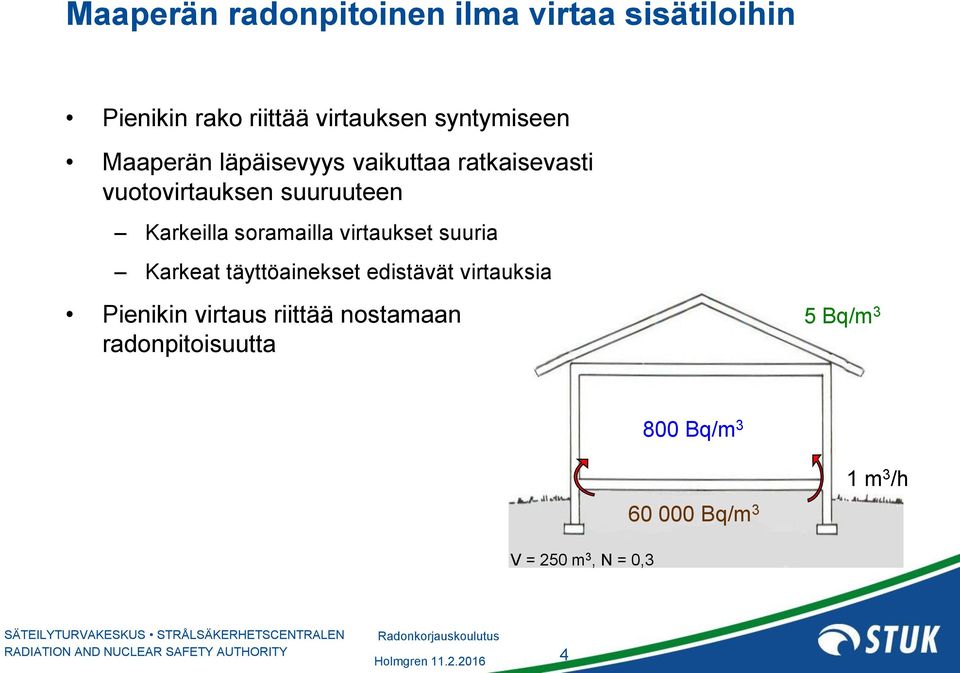

4 Maaperän radonpitoinen ilma virtaa sisätiloihin Pienikin rako riittää virtauksen syntymiseen Maaperän läpäisevyys vaikuttaa ratkaisevasti vuotovirtauksen suuruuteen Karkeilla soramailla virtaukset suuria Karkeat täyttöainekset edistävät virtauksia Pienikin virtaus riittää nostamaan radonpitoisuutta 5 Bq/m Bq/m Bq/m 3 1 m 3 /h V = 250 m 3, N = 0,3 4

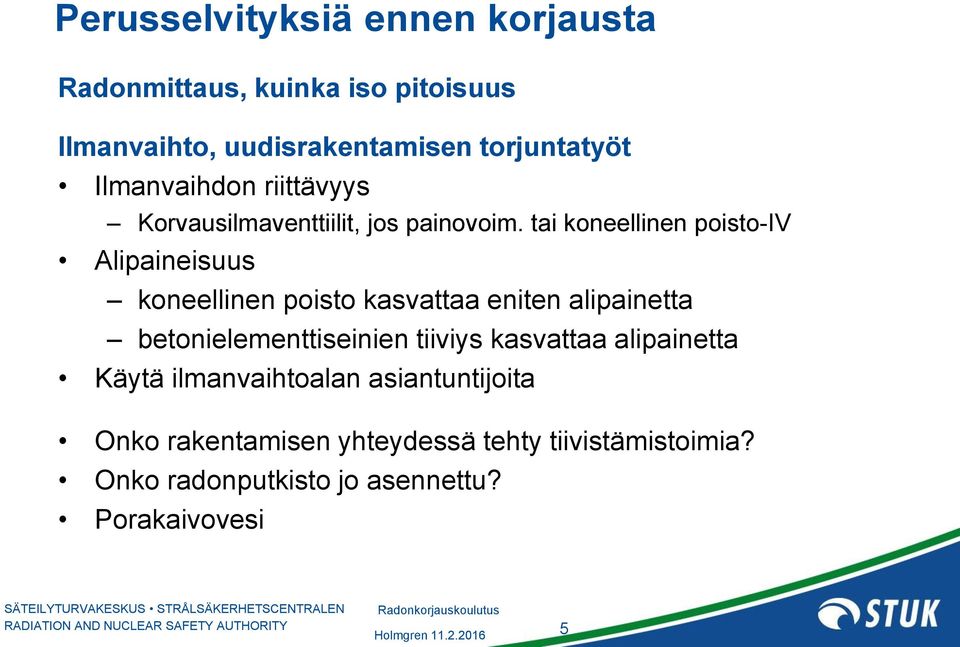

5 Perusselvityksiä ennen korjausta Radonmittaus, kuinka iso pitoisuus Ilmanvaihto, uudisrakentamisen torjuntatyöt Ilmanvaihdon riittävyys Korvausilmaventtiilit, jos painovoim. tai koneellinen poisto-iv Alipaineisuus koneellinen poisto kasvattaa eniten alipainetta betonielementtiseinien tiiviys kasvattaa alipainetta Käytä ilmanvaihtoalan asiantuntijoita Onko rakentamisen yhteydessä tehty tiivistämistoimia? Onko radonputkisto jo asennettu? Porakaivovesi 5

6 Perusselvityksiä ennen korjausta Rakennusmaa ja perustus rakennuspohjan maaperä, ilmanläpäisevyys täyttömaat, paksuus, karkeus alapohjarakenteet, rakennuspiirustukset vuotoreitit laatan ja sokkelin liitos kantavien väliseinien sijainti putkien ja johtojen läpiviennit porrastukset talon sisällä kevytsoraharkkoseinät 6

7 Testaaminen radonkorjauksen yhteydessä ilmavirtojen mittaus alipaineisuuden mittaus radonmittaukset eri tiloissa savukokeet ilmavirtojen selvittämiseksi 7

8 Tutkimusmittaukset radon alipaine virtaukset 8

9 Testaaminen radonmonitoreilla - Useimmiten korjauspäätös tehdään ilman lisämittauksia - Radonpitoisuus eri tiloissa voi kertoa vuotopaikoista - Vuotopaikkojen etsintä puutteellisen korjauksen jälkeen - Radonmonitori vuotopisteen lähellä (mittauksen aikana laatikon sisällä) osoitti vuotoilman pitoisuuden olevan Bq/m 3 9

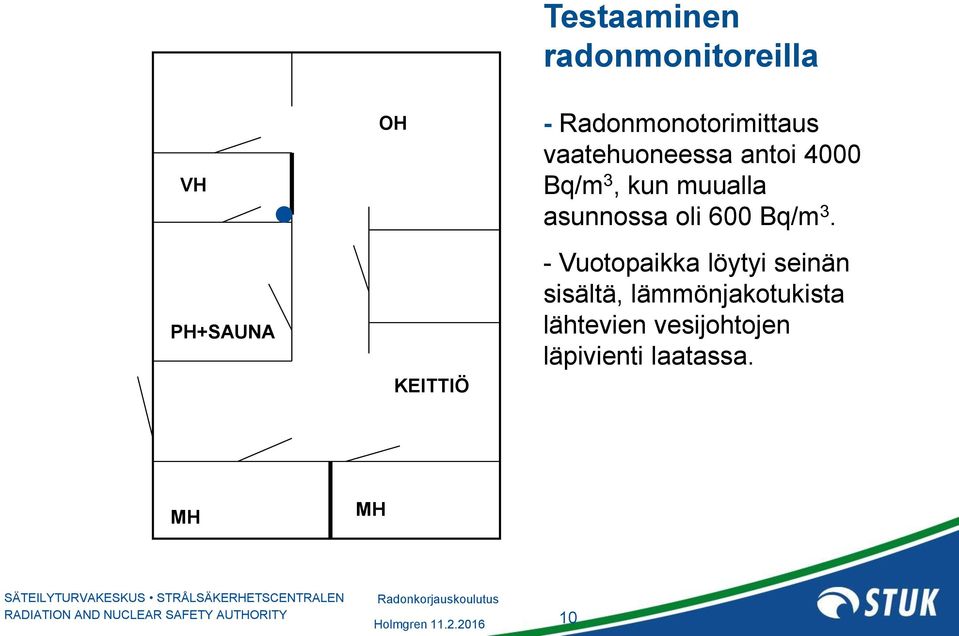

10 Testaaminen radonmonitoreilla VH PH+SAUNA OH KEITTIÖ - Radonmonotorimittaus vaatehuoneessa antoi 4000 Bq/m 3, kun muualla asunnossa oli 600 Bq/m 3. - Vuotopaikka löytyi seinän sisältä, lämmönjakotukista lähtevien vesijohtojen läpivienti laatassa. MH MH 10

11 Tutkimusmittaukset merkkisavun käyttö vuotovirtausten tutkimisessa 11

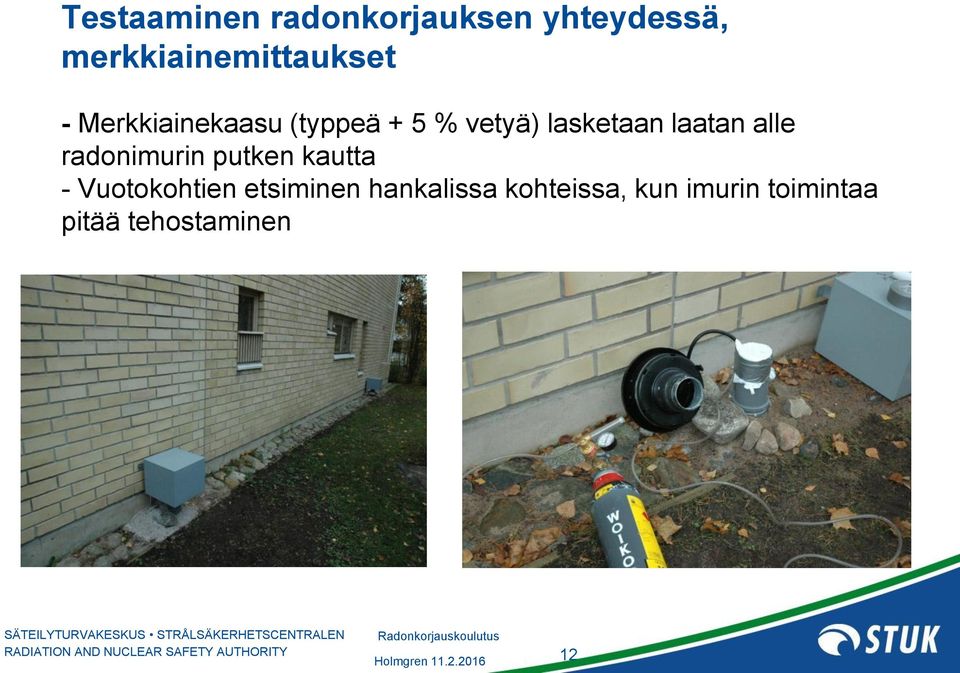

12 Testaaminen radonkorjauksen yhteydessä, merkkiainemittaukset - Merkkiainekaasu (typpeä + 5 % vetyä) lasketaan laatan alle radonimurin putken kautta - Vuotokohtien etsiminen hankalissa kohteissa, kun imurin toimintaa pitää tehostaminen 12

13 Testaaminen radonkorjauksen yhteydessä, merkkiainemittaukset - mittalaitteella tunnistetaan kaasun vuotopaikat 13

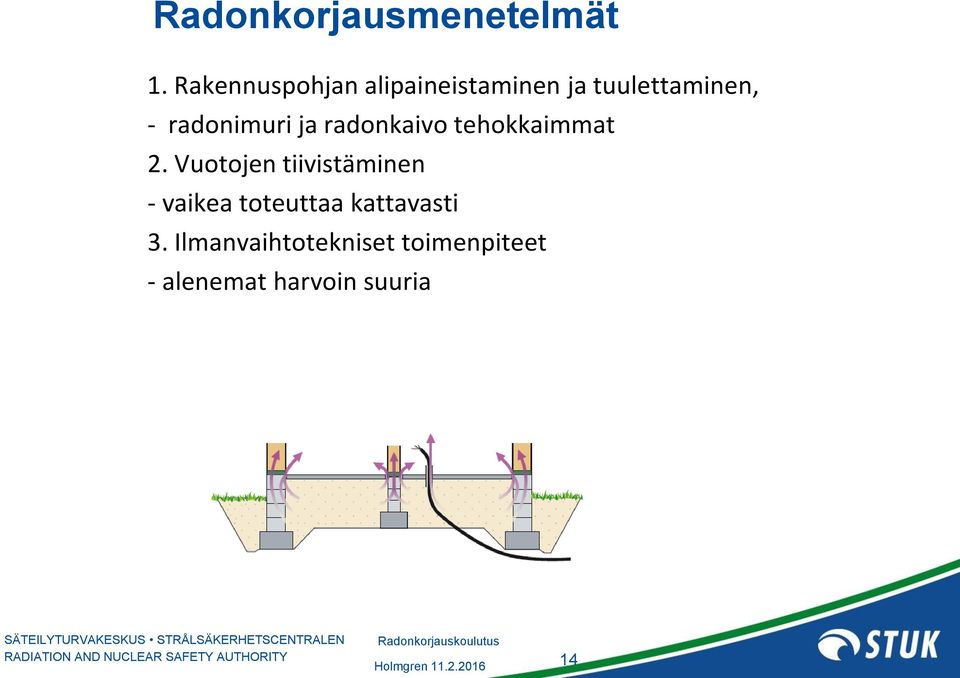

14 Radonkorjausmenetelmät 1. Rakennuspohjan alipaineistaminen ja tuulettaminen, - radonimuri ja radonkaivo tehokkaimmat 2. Vuotojen tiivistäminen - vaikea toteuttaa kattavasti 3. Ilmanvaihtotekniset toimenpiteet - alenemat harvoin suuria 14

15 Korjausmenetelmien tehokkuus Kyselytutkimus 2012, 496 pientaloasuntoa Min 25. persentiili 75. persentiili Mediaani Max Radonputkiston aktivoiminen (113) Radonimuri (39) Radonkaivo (13) IV:n parantaminen asuintiloissa (63) Rakenteiden tiivistäminen (17) Muut yksittäiset menetelmät (50) Yhdistelmät (201) Radonpitoisuuden alenema (%) 15

16 Radonpit. tyyp. Ennen Jälkeen Alenema Menetelmä, korjausten lkm alenema ja (ka) % Bq/m3 Bq/m3 Bq/m3 Radonimuri laatan läpi, (75) Radonimuri sokkelin läpi, (80) Radonimuri, putkisto, (85) Radonkaivo, (80) Uusi poistoilmanvaihto, (25) Uusi tulo/poistoilmanvaihto, (40) Ilmanvaihdon tehostus, painovoimainen, 17 Ilmanvaihdon tehostus, koneellinen poisto-iv., 15 Ilmanvaihdon tehostus, koneellinen tulo- ja poisto-iv., (20) (20) (30) Kellarin ilmanvaihto, (30) Ryömintätilan tuuletus, (60) Korjausmenetelmien tehokkuus ja alenemat Kyselytutkimus , 399 kohdetta STUK-A252 Vuotojen tiivistäminen, (30) Porakaivon käytön lopettaminen, (30) Useita menetelmiä, (50) KAIKKI (60)

17 Radonkorjaukset Keskeiset tavoitteet: vähennä maaperän radonpitoisen ilman virtausta sisätiloihin mahdollisimman pieni sisäilman radonpitoisuus 800 Bq/m 3 5 Bq/m Bq/m 3 17

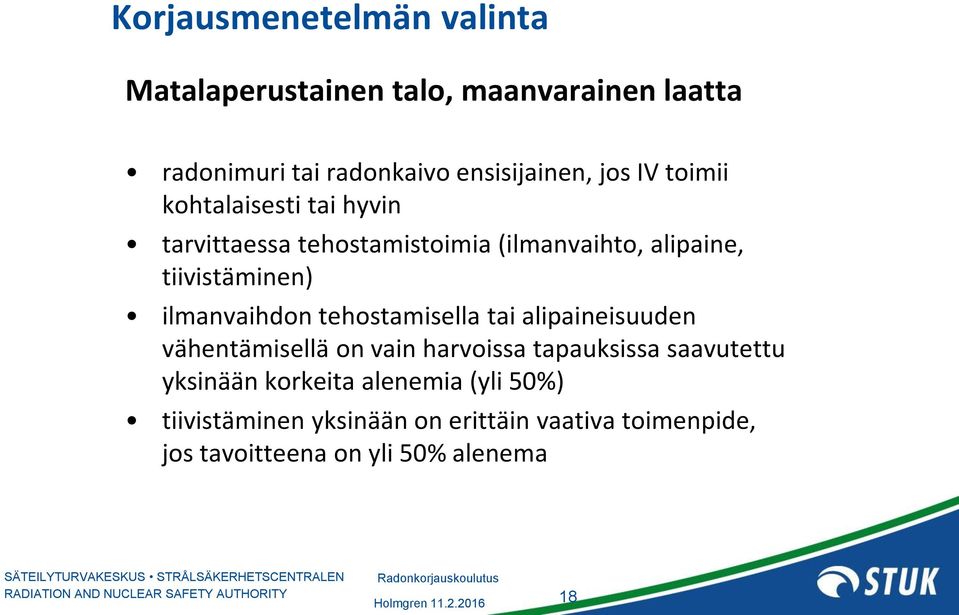

18 Korjausmenetelmän valinta Matalaperustainen talo, maanvarainen laatta radonimuri tai radonkaivo ensisijainen, jos IV toimii kohtalaisesti tai hyvin tarvittaessa tehostamistoimia (ilmanvaihto, alipaine, tiivistäminen) ilmanvaihdon tehostamisella tai alipaineisuuden vähentämisellä on vain harvoissa tapauksissa saavutettu yksinään korkeita alenemia (yli 50%) tiivistäminen yksinään on erittäin vaativa toimenpide, jos tavoitteena on yli 50% alenema 18

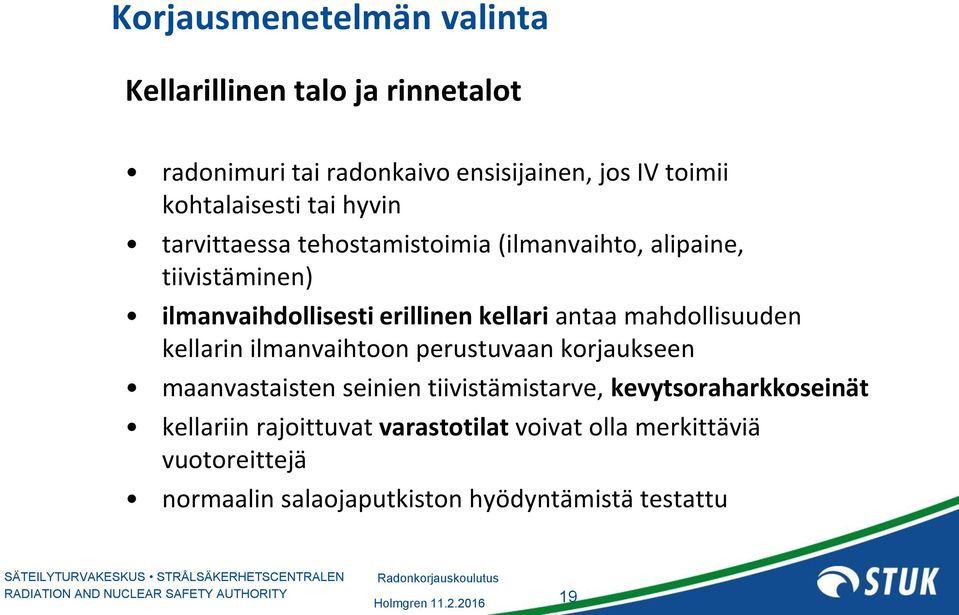

19 Korjausmenetelmän valinta Kellarillinen talo ja rinnetalot radonimuri tai radonkaivo ensisijainen, jos IV toimii kohtalaisesti tai hyvin tarvittaessa tehostamistoimia (ilmanvaihto, alipaine, tiivistäminen) ilmanvaihdollisesti erillinen kellari antaa mahdollisuuden kellarin ilmanvaihtoon perustuvaan korjaukseen maanvastaisten seinien tiivistämistarve, kevytsoraharkkoseinät kellariin rajoittuvat varastotilat voivat olla merkittäviä vuotoreittejä normaalin salaojaputkiston hyödyntämistä testattu 19

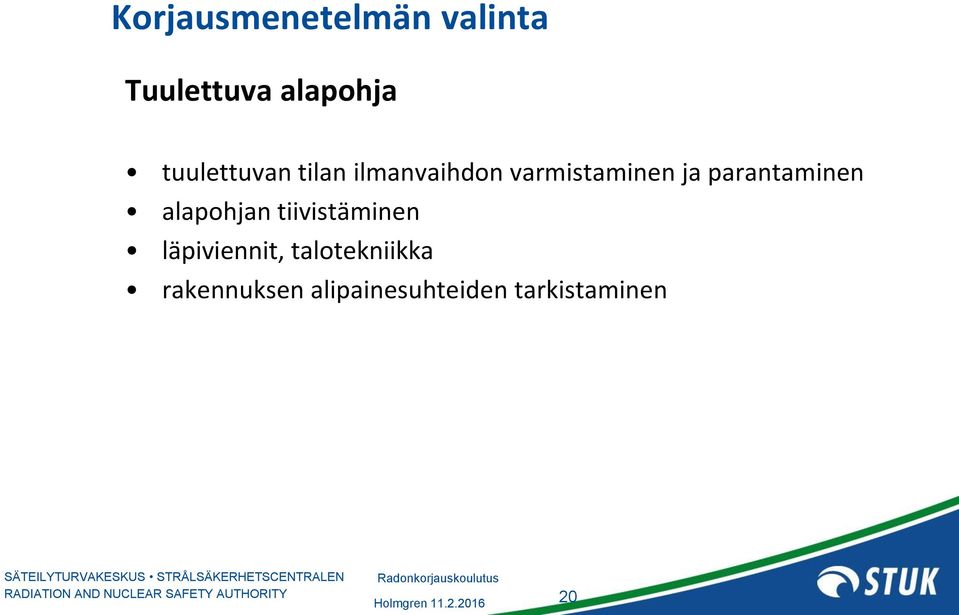

20 Korjausmenetelmän valinta Tuulettuva alapohja tuulettuvan tilan ilmanvaihdon varmistaminen ja parantaminen alapohjan tiivistäminen läpiviennit, talotekniikka rakennuksen alipainesuhteiden tarkistaminen 20

21 Radonkorjausten hintatietoa (2012) Kokonaiskulut, Korjausmenetelmä Tarvikkeet (Eur) hinta-alue (Eur) Radonimuri lattian läpi, yksipisteimuri Radonimuri lattian läpi, monipisteimuri Radonimuri sokkelin läpi Radonkaivo Vuotojen tiivistäminen ) 1) Ulkoilmaventtiilien asennus, 4 venttiiliä Tulo- ja poistoilmanvaihto, järjestelmän asennus Poistoilmanvaihtojärjestelmän asennus
