Hiilidioksidimittausraportti

Transkriptio

1 Hiilidioksidimittausraportti 60 m2 kerrostalohuoneisto koneellinen poistoilmanvaihto Korvausilmaventtiileinä 2 kpl Biobe Thermoplus 60 (kuvassa) Ongelmat: Ilman tunkkaisuus, epäily korkeista hiilidioksidipitoisuuksista Tutkimusmenetelmät: CO2-mittaus (hiilidioksidimittaus) ja asunnon alipainemittaus

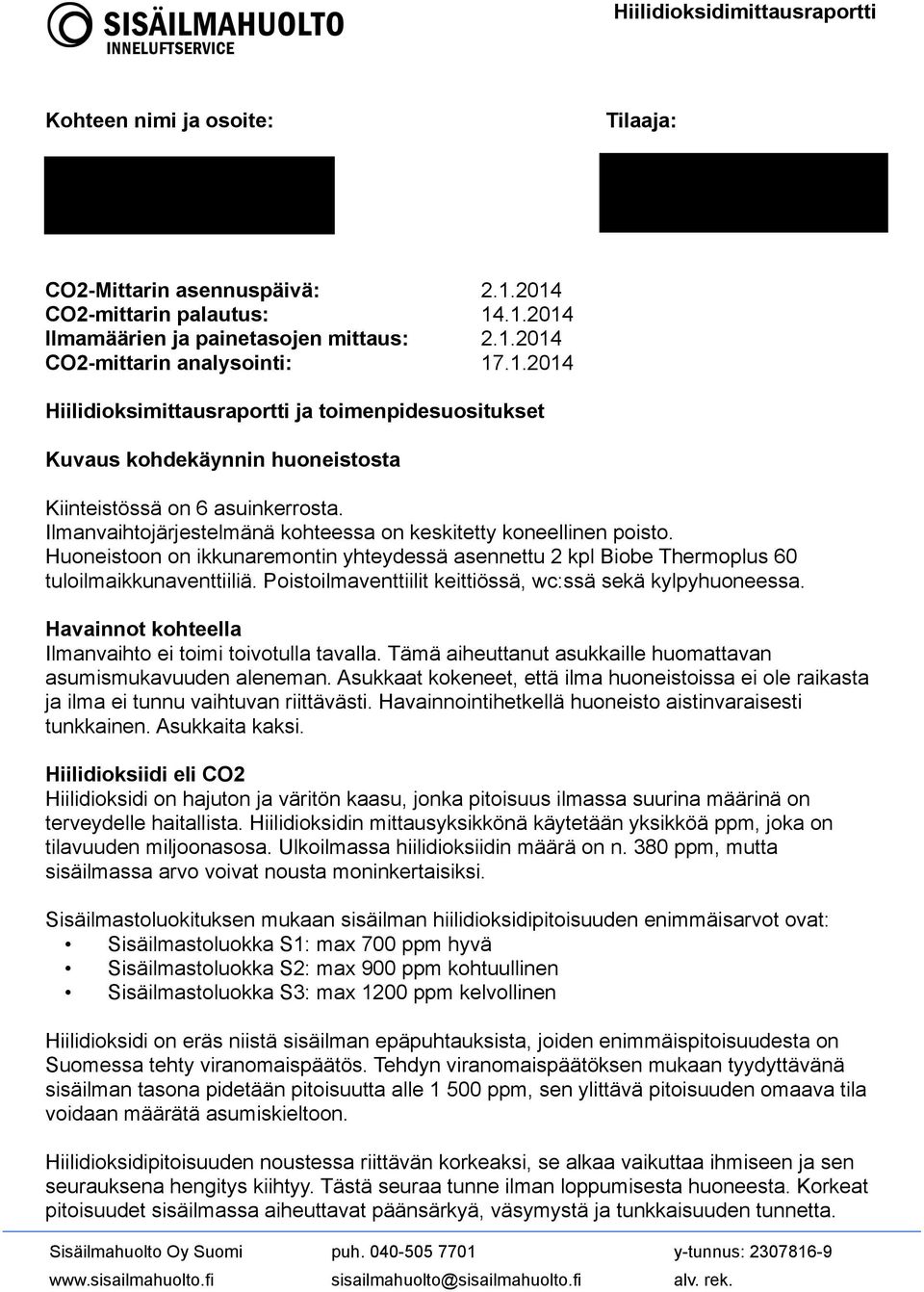

2 Kohteen nimi ja osoite: Tilaaja: CO2-Mittarin asennuspäivä: CO2-mittarin palautus: Ilmamäärien ja painetasojen mittaus: CO2-mittarin analysointi: Hiilidioksimittausraportti ja toimenpidesuositukset Kuvaus kohdekäynnin huoneistosta Kiinteistössä on 6 asuinkerrosta. Ilmanvaihtojärjestelmänä kohteessa on keskitetty koneellinen poisto. Huoneistoon on ikkunaremontin yhteydessä asennettu 2 kpl Biobe Thermoplus 60 tuloilmaikkunaventtiiliä. Poistoilmaventtiilit keittiössä, wc:ssä sekä kylpyhuoneessa. Havainnot kohteella Ilmanvaihto ei toimi toivotulla tavalla. Tämä aiheuttanut asukkaille huomattavan asumismukavuuden aleneman. Asukkaat kokeneet, että ilma huoneistoissa ei ole raikasta ja ilma ei tunnu vaihtuvan riittävästi. Havainnointihetkellä huoneisto aistinvaraisesti tunkkainen. Asukkaita kaksi. Hiilidioksiidi eli CO2 Hiilidioksidi on hajuton ja väritön kaasu, jonka pitoisuus ilmassa suurina määrinä on terveydelle haitallista. Hiilidioksidin mittausyksikkönä käytetään yksikköä ppm, joka on tilavuuden miljoonasosa. Ulkoilmassa hiilidioksiidin määrä on n. 380 ppm, mutta sisäilmassa arvo voivat nousta moninkertaisiksi. Sisäilmastoluokituksen mukaan sisäilman hiilidioksidipitoisuuden enimmäisarvot ovat: Sisäilmastoluokka S1: max 700 ppm hyvä Sisäilmastoluokka S2: max 900 ppm kohtuullinen Sisäilmastoluokka S3: max 1200 ppm kelvollinen Hiilidioksidi on eräs niistä sisäilman epäpuhtauksista, joiden enimmäispitoisuudesta on Suomessa tehty viranomaispäätös. Tehdyn viranomaispäätöksen mukaan tyydyttävänä sisäilman tasona pidetään pitoisuutta alle ppm, sen ylittävä pitoisuuden omaava tila voidaan määrätä asumiskieltoon. Hiilidioksidipitoisuuden noustessa riittävän korkeaksi, se alkaa vaikuttaa ihmiseen ja sen seurauksena hengitys kiihtyy. Tästä seuraa tunne ilman loppumisesta huoneesta. Korkeat pitoisuudet sisäilmassa aiheuttavat päänsärkyä, väsymystä ja tunkkaisuuden tunnetta.

3 CO2-mittaus; mittailaite Mittalaitteena käytetty: TGE-0010: Tinytag CO2 dataloggeri ( ppm) Tinytag CO2 :ssa on itsenäisesti kalibroituva NDIR anturi, joka käyttää infrapunalähdettä hiilidioksidipitoisuuden tarkkaan mittaamiseen. Ajan kuluessa infrapunalähde muuttuu. Siksi anturi käyttää toista ajoittain käynnistyvää infrapunalähdettä kalibroidakseen ensimmäisen. Tällä patentoidulla mittausteknologialla saavutetaan erinomainen pitkän aikavälin mittaustarkkuus ja tasaisuus. Mittalaite oli sijoitettuna makuuhuoneeseen. CO2-mittaus; tulokset Päivittäiset hiilidioksidimäärät vaihtelevat huoneistossa välillä 538 ja yli 2000 ppm (3.1 mittari ollut hetkellisesti virhetilassa, mitaten 0-arvoja). Terveyssuojelulain määrittämä maksimiraja ylittyy merkittävästi päivittäin (1500ppm). 1500ppm hiilidioksiditason ylittävä tila voidaan terveysviranomaisten päätöksellä asettaa asumiskieltoon. Alimmat tasot esiintyvät, kun huoneisto on tyhjillään tai asunnossa suoritetaan tuuletusikkunoiden avulla kattava tuuletus. Poissaolojen aikana hilidioksiditaso laskee tasoon ppm, jota voidaan pitää erittäin hyvänä tasona. Korkeimmat tasot esiintyvät pääsääntöisesti aamuyön tunteina. Korkea hiilidioksiiditaso voi heikentää asukkaiden unen laatua. Keskimäärin kun huoneistossa oleskellaan on hiilidioksiidin taso niin korkea, että sisäilman laatua ei voida pitää edes kohtuullisena.

4

5 lmamäärien ja paineolosuhteiden mittaus Ilmamääristä Ulkoilmavirran pitäisi olla vähintään noin 4 l/s henkilöä kohden. Asunnoissa ja muissa oleskelutiloissa on ihmisten lisäksi myös muita epäpuhtauksien lähteitä, jotka lisäävät sisäilman epäpuhtauksien määrää. Epäpuhtauksien vähentämiseksi tai poistamiseksi ulkoilmaa tarvitaan enemmän, noin 8 10 l/s henkilöä kohden. (Asumisterveysohje 2003) Raittiin ilman määrä Huoneistoon on asennettu 2 kpl Biobe Thermoplus 60 tuloilmaikkunaventtiiliä. VTT:n (2012) Tuloilmaikkunaventtiilien Biobe ThermoPlus 40 ja Biobe ThermoPlus 60 virtausteknisten suoritusarvojen määrittäminen - raportin mukaan 20 Pa paine-erolla Biobe ThermoPlus-60 venttiilistä tulevan ilman määrä on 3,3 l/s. Huoneiston alipaineisuus suhteessa ulkoilmaan on merkittävän iso, ylittäen mittauspäivänä 15 Pa (Velocicalc-paine-eromittarilla suoritettu parvekkeen oven tiivisteen välistä mitattuna 26 Pa). Alipaineisuus kertoo siitä, että ilmanvaihdon poistopuolella on tehoa, mutta korvausilmaa ei saada riittävästi minkä takia ilmanvaihto jää vajaaksi. Tämä johtaa hiilidioksidipitoisuustason merkittävään nousemiseen, sekä mahdollisesti erilaisiin hajuhaittoihin kun korvausilma kulkeutuu rakenteista tai vääristä paikoista, esimerkiksi porrashuoneesta. Hiilidioksidimittausraportin data tukee tätä näkemystä. Arvot ovat jatkuvasti yöaikaan yli terveysviranomaisten määrittämän 1500 ppm ylärajan.

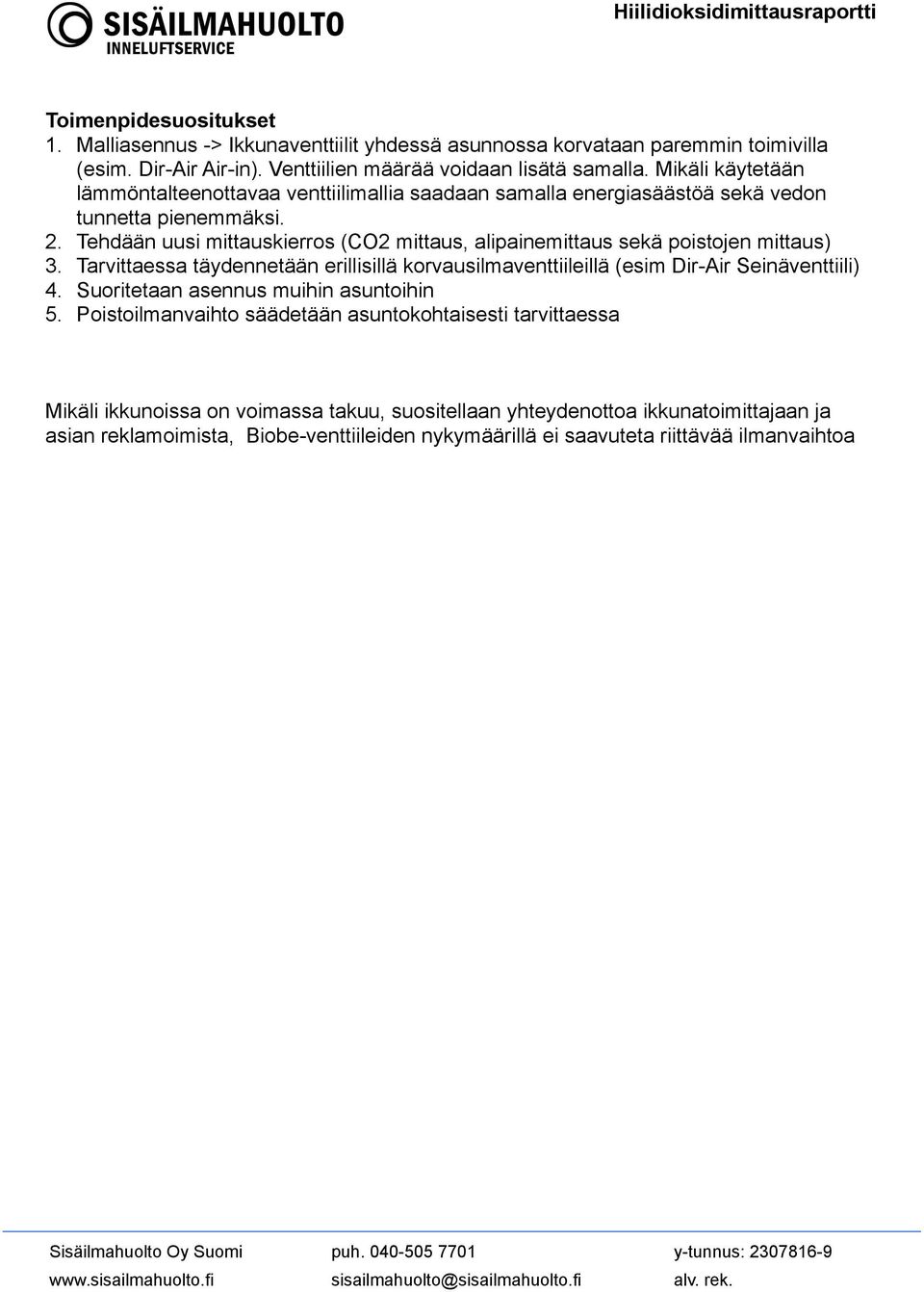

6 Toimenpidesuositukset 1. Malliasennus -> Ikkunaventtiilit yhdessä asunnossa korvataan paremmin toimivilla (esim. Dir-Air Air-in). Venttiilien määrää voidaan lisätä samalla. Mikäli käytetään lämmöntalteenottavaa venttiilimallia saadaan samalla energiasäästöä sekä vedon tunnetta pienemmäksi. 2. Tehdään uusi mittauskierros (CO2 mittaus, alipainemittaus sekä poistojen mittaus) 3. Tarvittaessa täydennetään erillisillä korvausilmaventtiileillä (esim Dir-Air Seinäventtiili) 4. Suoritetaan asennus muihin asuntoihin 5. Poistoilmanvaihto säädetään asuntokohtaisesti tarvittaessa Mikäli ikkunoissa on voimassa takuu, suositellaan yhteydenottoa ikkunatoimittajaan ja asian reklamoimista, Biobe-venttiileiden nykymäärillä ei saavuteta riittävää ilmanvaihtoa
