LUOSTARINVAINION ALUEEN KADUT OULU KADUNRAKENNUSSUUNNITELMA TYÖKOHTAINEN TYÖSELOSTUS

Transkriptio

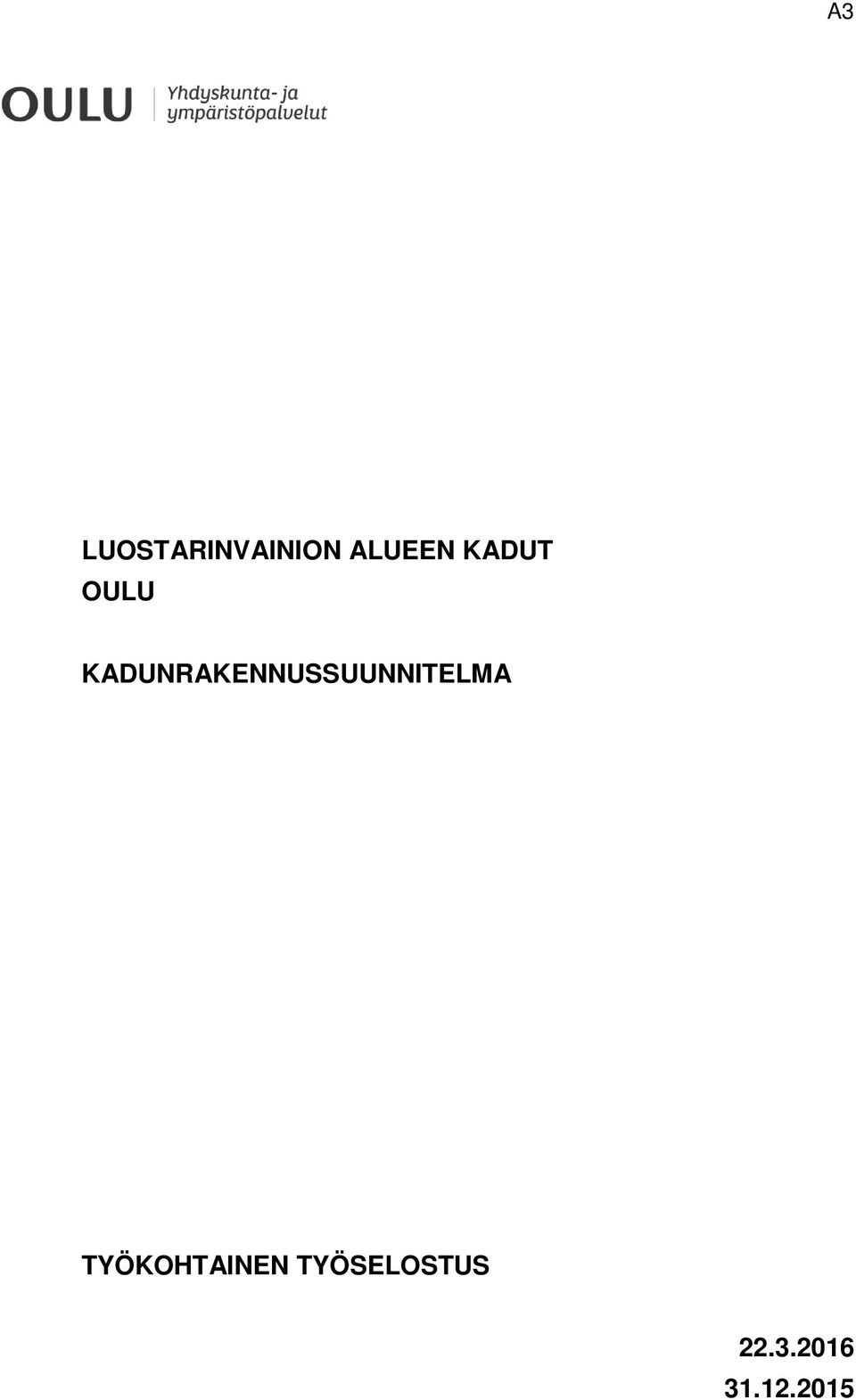

1 A3 LUOSTARINVAINION ALUEEN KADUT OULU KADUNRAKENNUSSUUNNITELMA TYÖKOHTAINEN TYÖSELOSTUS

2 Luostarivainion alueen kadut Sivu 2/20 Rakennushankkeen kuvaus Yleistä Rakennushanke sijaitsee n kaupungissa Kello kaupunginosassa. Suunnitelma sisältää Luostarinvainio nimisen kadun ja alueella olevien jalankulku- ja polkupyöräteiden J1,J2,J3 ja J4 perusparantamisen. Perusparannettavilla kaduilla uusitaan kaikki katurakenteet, sadevesiviemäröinti, vesihuoltoverkostot ja salaojitus sekä tehdään katuvalaistus. Puhelin ja sähköoperaattorit uusivat johtojaan alueella. Urakoitsija hankkii tarvittavat merkit ja suojalaitteet, sekä vastaa liikennejärjestelyjen turvallisuudesta. Urakoitsija hyväksyttää työnaikaiset liikennejärjestelyt rakennuttajalla ja informoi alueen kiinteistöjen omistajia järjestelyistä. Vesihuoltotöitä tehdään myös tonttien alueella. Kiinteistöjen omistajia on informoitava myös näistä järjestelyistä. Kadunrakennustöissä noudatetaan katualueella n kaupungin omia määräyksiä ja ohjeita sekä tätä työkohtaista työselitystä. Tässä työselityksessä käytetty numerointi on Rakennustieto Oy:n julkaisussa InfraRYL 2010 Infrarakentamisen yleiset laatuvaatimukset, Osa 1, Väylät ja alueet ja InfraRYL Net palvelun vesihuolto-osassa. Hankkeen suoritteet on laskettu n kaupungin erillisohjeen mukaisesti. Mikäli suunnitelmassa, kaupungin määräyksissä ja ohjeissa sekä tässä työkohtaisessa työselityksessä ei ole määräystä johonkin työhön, niin tällöin noudatetaan seuraavien yleisten laatuvaatimusten ja työselitysten ohjeita: InfraRYL 2010 Infrarakentamisen yleiset laatuvaatimukset, InfraRYL osa 1 väylät ja alueet sekä osa 2 järjestelmät ja täydentävät osat n kaupungin muutokset määrämittausohjeisiin Asfalttinormit 2011, lisälehtineen Betoni- ja luonnonkivituotteet päällysrakenteena, SKTY 14 Viherrakentamisen yleinen työselostus VRT` 11 Viheralueiden hoidon työselitys VHT 14, VYL Lehtipuiden taimilaatuvaatimukset, Viherympäristöliiton julkaisu 22 RIL , Maahan ja veteen asennettavat kestomuoviputket Putkikaivanto-ohje, RIL Työsuojeluhallinnon julkaisu kapeat kaivannot Tämä työselitys koskee katujen rakentamista. Rakentaminen sijoittuu Kellon kaupunginosaan ssa.

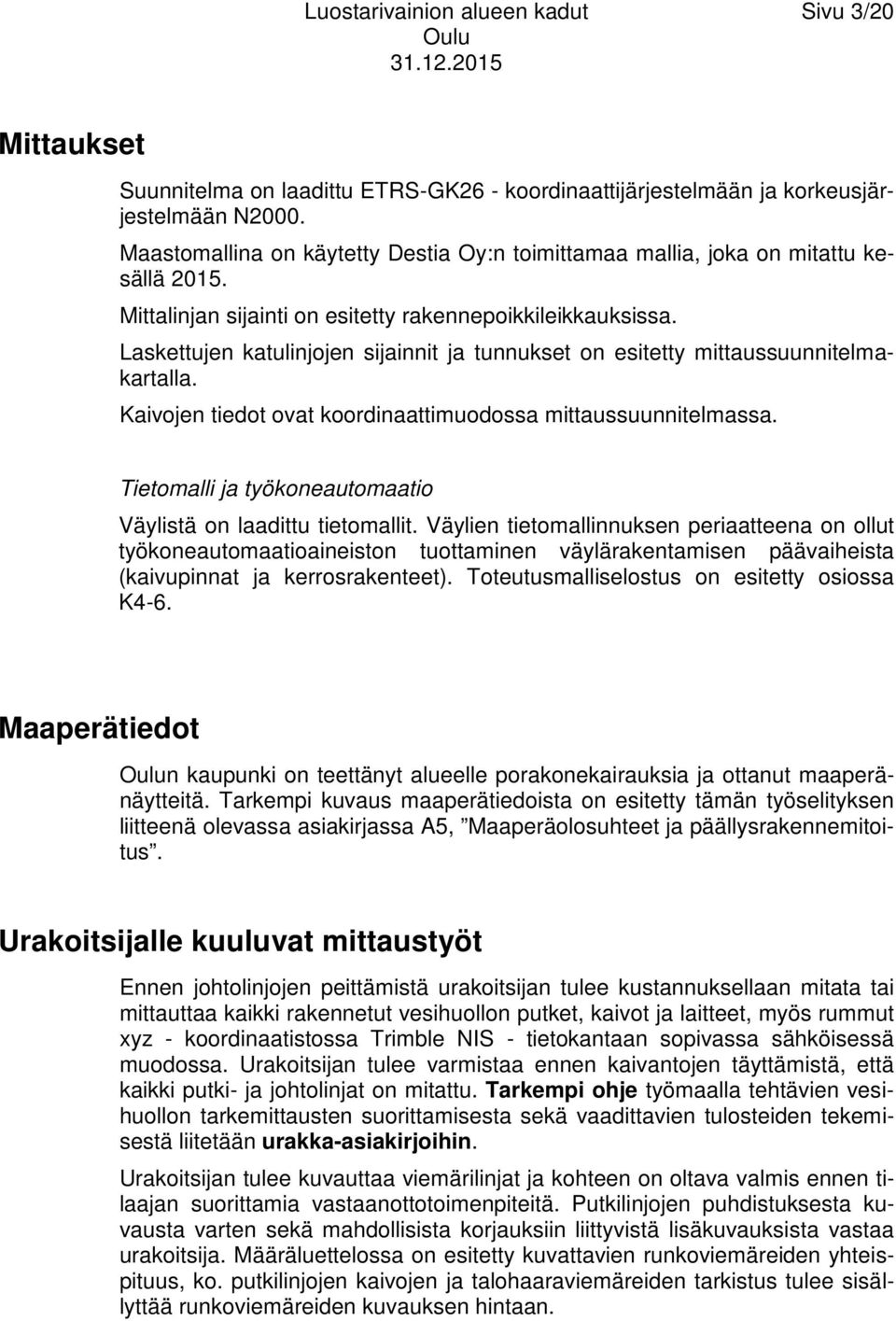

3 Luostarivainion alueen kadut Sivu 3/20 Mittaukset Suunnitelma on laadittu ETRS-GK26 - koordinaattijärjestelmään ja korkeusjärjestelmään N2000. Maastomallina on käytetty Destia Oy:n toimittamaa mallia, joka on mitattu kesällä Mittalinjan sijainti on esitetty rakennepoikkileikkauksissa. Laskettujen katulinjojen sijainnit ja tunnukset on esitetty mittaussuunnitelmakartalla. Kaivojen tiedot ovat koordinaattimuodossa mittaussuunnitelmassa. Tietomalli ja työkoneautomaatio Väylistä on laadittu tietomallit. Väylien tietomallinnuksen periaatteena on ollut työkoneautomaatioaineiston tuottaminen väylärakentamisen päävaiheista (kaivupinnat ja kerrosrakenteet). Toteutusmalliselostus on esitetty osiossa K4-6. Maaperätiedot n kaupunki on teettänyt alueelle porakonekairauksia ja ottanut maaperänäytteitä. Tarkempi kuvaus maaperätiedoista on esitetty tämän työselityksen liitteenä olevassa asiakirjassa A5, Maaperäolosuhteet ja päällysrakennemitoitus. Urakoitsijalle kuuluvat mittaustyöt Ennen johtolinjojen peittämistä urakoitsijan tulee kustannuksellaan mitata tai mittauttaa kaikki rakennetut vesihuollon putket, kaivot ja laitteet, myös rummut xyz - koordinaatistossa Trimble NIS - tietokantaan sopivassa sähköisessä muodossa. Urakoitsijan tulee varmistaa ennen kaivantojen täyttämistä, että kaikki putki- ja johtolinjat on mitattu. Tarkempi ohje työmaalla tehtävien vesihuollon tarkemittausten suorittamisesta sekä vaadittavien tulosteiden tekemisestä liitetään urakka-asiakirjoihin. Urakoitsijan tulee kuvauttaa viemärilinjat ja kohteen on oltava valmis ennen tilaajan suorittamia vastaanottotoimenpiteitä. Putkilinjojen puhdistuksesta kuvausta varten sekä mahdollisista korjauksiin liittyvistä lisäkuvauksista vastaa urakoitsija. Määräluettelossa on esitetty kuvattavien runkoviemäreiden yhteispituus, ko. putkilinjojen kaivojen ja talohaaraviemäreiden tarkistus tulee sisällyttää runkoviemäreiden kuvauksen hintaan.

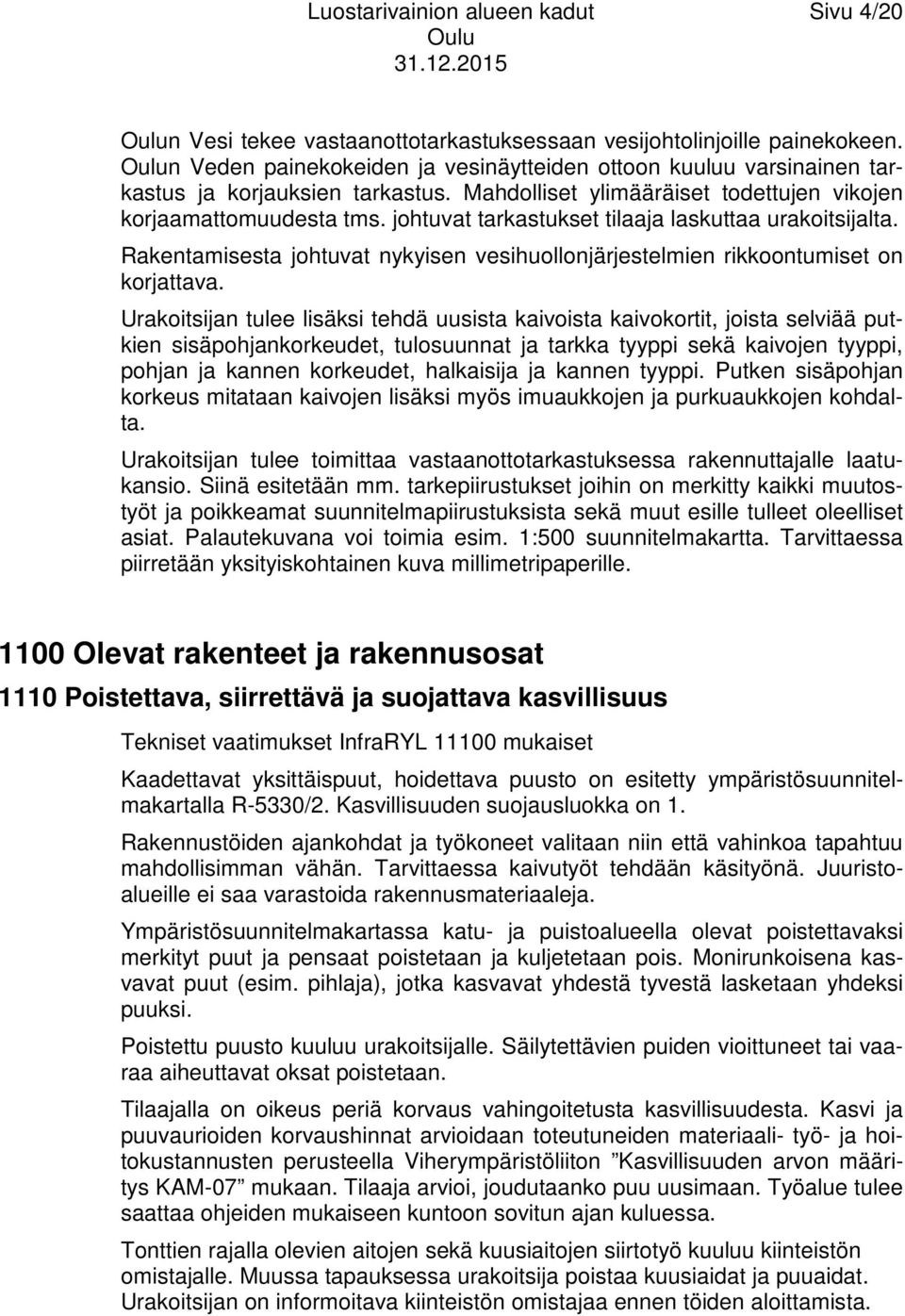

4 Luostarivainion alueen kadut Sivu 4/20 n Vesi tekee vastaanottotarkastuksessaan vesijohtolinjoille painekokeen. n Veden painekokeiden ja vesinäytteiden ottoon kuuluu varsinainen tarkastus ja korjauksien tarkastus. Mahdolliset ylimääräiset todettujen vikojen korjaamattomuudesta tms. johtuvat tarkastukset tilaaja laskuttaa urakoitsijalta. Rakentamisesta johtuvat nykyisen vesihuollonjärjestelmien rikkoontumiset on korjattava. Urakoitsijan tulee lisäksi tehdä uusista kaivoista kaivokortit, joista selviää putkien sisäpohjankorkeudet, tulosuunnat ja tarkka tyyppi sekä kaivojen tyyppi, pohjan ja kannen korkeudet, halkaisija ja kannen tyyppi. Putken sisäpohjan korkeus mitataan kaivojen lisäksi myös imuaukkojen ja purkuaukkojen kohdalta. Urakoitsijan tulee toimittaa vastaanottotarkastuksessa rakennuttajalle laatukansio. Siinä esitetään mm. tarkepiirustukset joihin on merkitty kaikki muutostyöt ja poikkeamat suunnitelmapiirustuksista sekä muut esille tulleet oleelliset asiat. Palautekuvana voi toimia esim. 1:500 suunnitelmakartta. Tarvittaessa piirretään yksityiskohtainen kuva millimetripaperille Olevat rakenteet ja rakennusosat 1110 Poistettava, siirrettävä ja suojattava kasvillisuus Tekniset vaatimukset InfraRYL mukaiset Kaadettavat yksittäispuut, hoidettava puusto on esitetty ympäristösuunnitelmakartalla R-5330/2. Kasvillisuuden suojausluokka on 1. Rakennustöiden ajankohdat ja työkoneet valitaan niin että vahinkoa tapahtuu mahdollisimman vähän. Tarvittaessa kaivutyöt tehdään käsityönä. Juuristoalueille ei saa varastoida rakennusmateriaaleja. Ympäristösuunnitelmakartassa katu- ja puistoalueella olevat poistettavaksi merkityt puut ja pensaat poistetaan ja kuljetetaan pois. Monirunkoisena kasvavat puut (esim. pihlaja), jotka kasvavat yhdestä tyvestä lasketaan yhdeksi puuksi. Poistettu puusto kuuluu urakoitsijalle. Säilytettävien puiden vioittuneet tai vaaraa aiheuttavat oksat poistetaan. Tilaajalla on oikeus periä korvaus vahingoitetusta kasvillisuudesta. Kasvi ja puuvaurioiden korvaushinnat arvioidaan toteutuneiden materiaali- työ- ja hoitokustannusten perusteella Viherympäristöliiton Kasvillisuuden arvon määritys KAM-07 mukaan. Tilaaja arvioi, joudutaanko puu uusimaan. Työalue tulee saattaa ohjeiden mukaiseen kuntoon sovitun ajan kuluessa. Tonttien rajalla olevien aitojen sekä kuusiaitojen siirtotyö kuuluu kiinteistön omistajalle. Muussa tapauksessa urakoitsija poistaa kuusiaidat ja puuaidat. Urakoitsijan on informoitava kiinteistön omistajaa ennen töiden aloittamista.

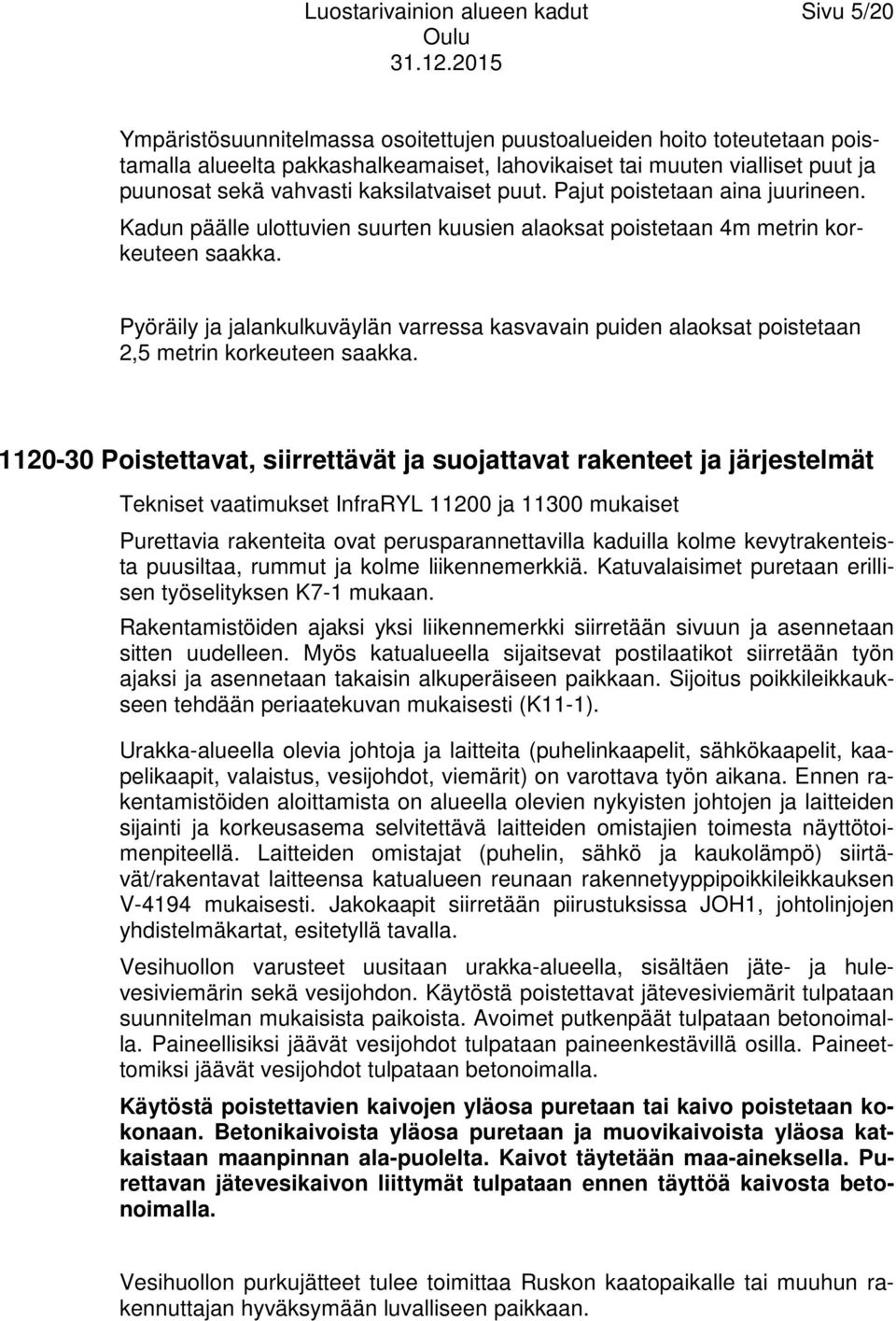

5 Luostarivainion alueen kadut Sivu 5/20 Ympäristösuunnitelmassa osoitettujen puustoalueiden hoito toteutetaan poistamalla alueelta pakkashalkeamaiset, lahovikaiset tai muuten vialliset puut ja puunosat sekä vahvasti kaksilatvaiset puut. Pajut poistetaan aina juurineen. Kadun päälle ulottuvien suurten kuusien alaoksat poistetaan 4m metrin korkeuteen saakka. Pyöräily ja jalankulkuväylän varressa kasvavain puiden alaoksat poistetaan 2,5 metrin korkeuteen saakka Poistettavat, siirrettävät ja suojattavat rakenteet ja järjestelmät Tekniset vaatimukset InfraRYL ja mukaiset Purettavia rakenteita ovat perusparannettavilla kaduilla kolme kevytrakenteista puusiltaa, rummut ja kolme liikennemerkkiä. Katuvalaisimet puretaan erillisen työselityksen K7-1 mukaan. Rakentamistöiden ajaksi yksi liikennemerkki siirretään sivuun ja asennetaan sitten uudelleen. Myös katualueella sijaitsevat postilaatikot siirretään työn ajaksi ja asennetaan takaisin alkuperäiseen paikkaan. Sijoitus poikkileikkaukseen tehdään periaatekuvan mukaisesti (K11-1). Urakka-alueella olevia johtoja ja laitteita (puhelinkaapelit, sähkökaapelit, kaapelikaapit, valaistus, vesijohdot, viemärit) on varottava työn aikana. Ennen rakentamistöiden aloittamista on alueella olevien nykyisten johtojen ja laitteiden sijainti ja korkeusasema selvitettävä laitteiden omistajien toimesta näyttötoimenpiteellä. Laitteiden omistajat (puhelin, sähkö ja kaukolämpö) siirtävät/rakentavat laitteensa katualueen reunaan rakennetyyppipoikkileikkauksen V-4194 mukaisesti. Jakokaapit siirretään piirustuksissa JOH1, johtolinjojen yhdistelmäkartat, esitetyllä tavalla. Vesihuollon varusteet uusitaan urakka-alueella, sisältäen jäte- ja hulevesiviemärin sekä vesijohdon. Käytöstä poistettavat jätevesiviemärit tulpataan suunnitelman mukaisista paikoista. Avoimet putkenpäät tulpataan betonoimalla. Paineellisiksi jäävät vesijohdot tulpataan paineenkestävillä osilla. Paineettomiksi jäävät vesijohdot tulpataan betonoimalla. Käytöstä poistettavien kaivojen yläosa puretaan tai kaivo poistetaan kokonaan. Betonikaivoista yläosa puretaan ja muovikaivoista yläosa katkaistaan maanpinnan ala-puolelta. Kaivot täytetään maa-aineksella. Purettavan jätevesikaivon liittymät tulpataan ennen täyttöä kaivosta betonoimalla. Vesihuollon purkujätteet tulee toimittaa Ruskon kaatopaikalle tai muuhun rakennuttajan hyväksymään luvalliseen paikkaan.

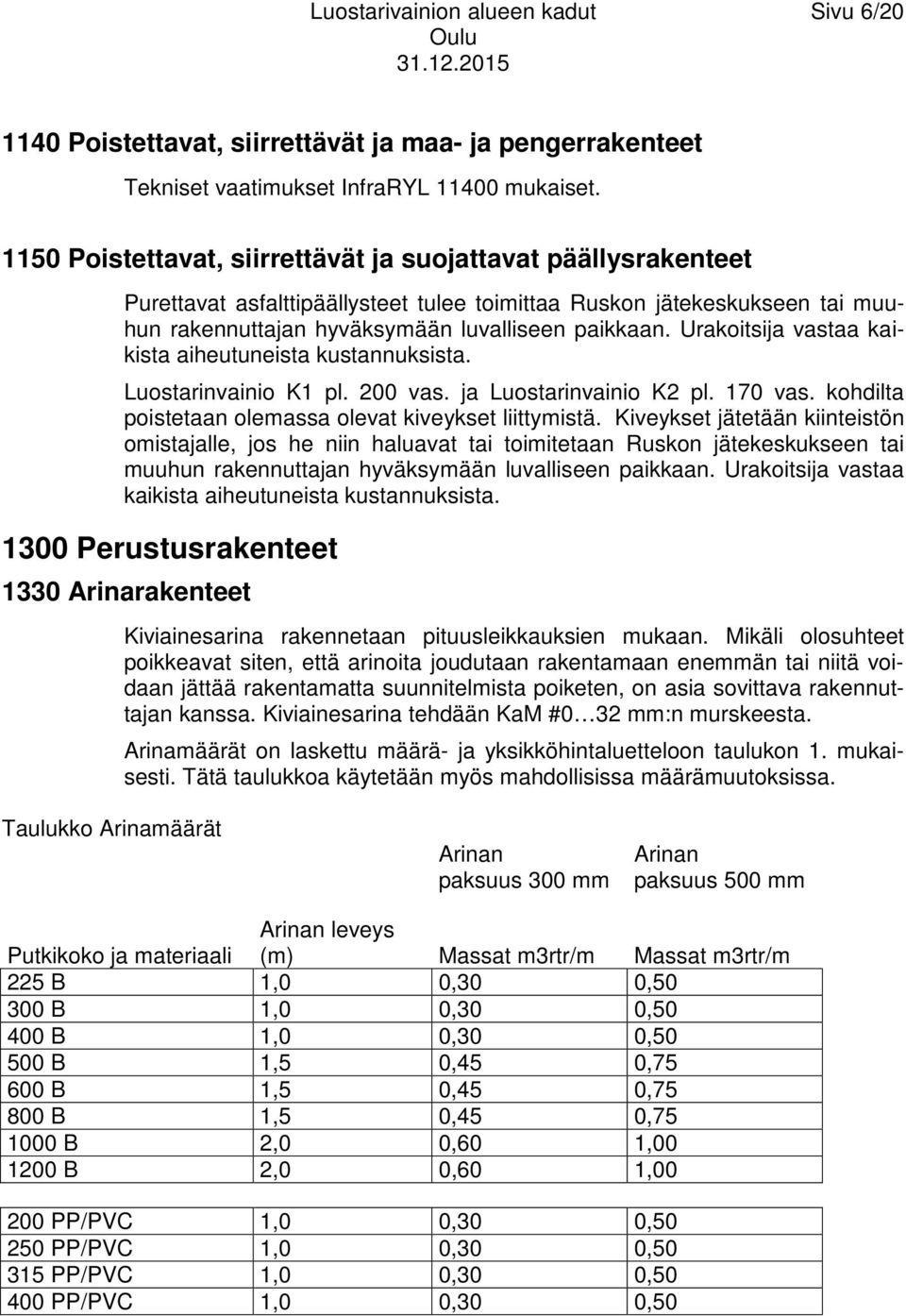

6 Luostarivainion alueen kadut Sivu 6/ Poistettavat, siirrettävät ja maa- ja pengerrakenteet Tekniset vaatimukset InfraRYL mukaiset Poistettavat, siirrettävät ja suojattavat päällysrakenteet Purettavat asfalttipäällysteet tulee toimittaa Ruskon jätekeskukseen tai muuhun rakennuttajan hyväksymään luvalliseen paikkaan. Urakoitsija vastaa kaikista aiheutuneista kustannuksista. Luostarinvainio K1 pl. 200 vas. ja Luostarinvainio K2 pl. 170 vas. kohdilta poistetaan olemassa olevat kiveykset liittymistä. Kiveykset jätetään kiinteistön omistajalle, jos he niin haluavat tai toimitetaan Ruskon jätekeskukseen tai muuhun rakennuttajan hyväksymään luvalliseen paikkaan. Urakoitsija vastaa kaikista aiheutuneista kustannuksista Perustusrakenteet 1330 Arinarakenteet Kiviainesarina rakennetaan pituusleikkauksien mukaan. Mikäli olosuhteet poikkeavat siten, että arinoita joudutaan rakentamaan enemmän tai niitä voidaan jättää rakentamatta suunnitelmista poiketen, on asia sovittava rakennuttajan kanssa. Kiviainesarina tehdään KaM #0 32 mm:n murskeesta. Arinamäärät on laskettu määrä- ja yksikköhintaluetteloon taulukon 1. mukaisesti. Tätä taulukkoa käytetään myös mahdollisissa määrämuutoksissa. Taulukko Arinamäärät Arinan paksuus 300 mm Arinan paksuus 500 mm Putkikoko ja materiaali Arinan leveys (m) Massat m3rtr/m Massat m3rtr/m 225 B 1,0 0,30 0, B 1,0 0,30 0, B 1,0 0,30 0, B 1,5 0,45 0, B 1,5 0,45 0, B 1,5 0,45 0, B 2,0 0,60 1, B 2,0 0,60 1, PP/PVC 1,0 0,30 0, PP/PVC 1,0 0,30 0, PP/PVC 1,0 0,30 0, PP/PVC 1,0 0,30 0,50

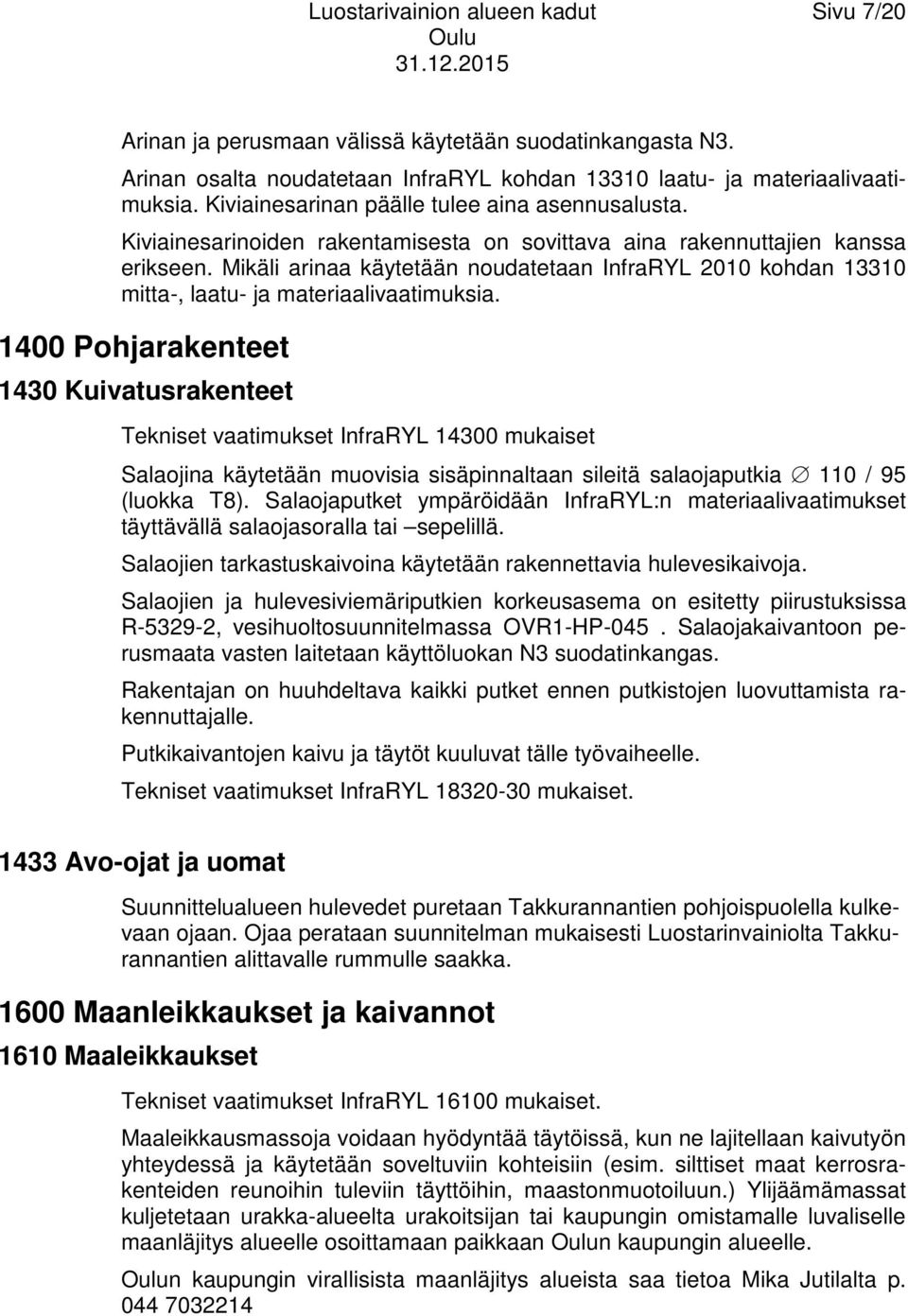

7 Luostarivainion alueen kadut Sivu 7/20 Arinan ja perusmaan välissä käytetään suodatinkangasta N3. Arinan osalta noudatetaan InfraRYL kohdan laatu- ja materiaalivaatimuksia. Kiviainesarinan päälle tulee aina asennusalusta. Kiviainesarinoiden rakentamisesta on sovittava aina rakennuttajien kanssa erikseen. Mikäli arinaa käytetään noudatetaan InfraRYL 2010 kohdan mitta-, laatu- ja materiaalivaatimuksia Pohjarakenteet 1430 Kuivatusrakenteet Tekniset vaatimukset InfraRYL mukaiset Salaojina käytetään muovisia sisäpinnaltaan sileitä salaojaputkia 110 / 95 (luokka T8). Salaojaputket ympäröidään InfraRYL:n materiaalivaatimukset täyttävällä salaojasoralla tai sepelillä. Salaojien tarkastuskaivoina käytetään rakennettavia hulevesikaivoja. Salaojien ja hulevesiviemäriputkien korkeusasema on esitetty piirustuksissa R , vesihuoltosuunnitelmassa OVR1-HP-045. Salaojakaivantoon perusmaata vasten laitetaan käyttöluokan N3 suodatinkangas. Rakentajan on huuhdeltava kaikki putket ennen putkistojen luovuttamista rakennuttajalle. Putkikaivantojen kaivu ja täytöt kuuluvat tälle työvaiheelle. Tekniset vaatimukset InfraRYL mukaiset Avo-ojat ja uomat Suunnittelualueen hulevedet puretaan Takkurannantien pohjoispuolella kulkevaan ojaan. Ojaa perataan suunnitelman mukaisesti Luostarinvainiolta Takkurannantien alittavalle rummulle saakka Maanleikkaukset ja kaivannot 1610 Maaleikkaukset Tekniset vaatimukset InfraRYL mukaiset. Maaleikkausmassoja voidaan hyödyntää täytöissä, kun ne lajitellaan kaivutyön yhteydessä ja käytetään soveltuviin kohteisiin (esim. silttiset maat kerrosrakenteiden reunoihin tuleviin täyttöihin, maastonmuotoiluun.) Ylijäämämassat kuljetetaan urakka-alueelta urakoitsijan tai kaupungin omistamalle luvaliselle maanläjitys alueelle osoittamaan paikkaan n kaupungin alueelle. n kaupungin virallisista maanläjitys alueista saa tietoa Mika Jutilalta p

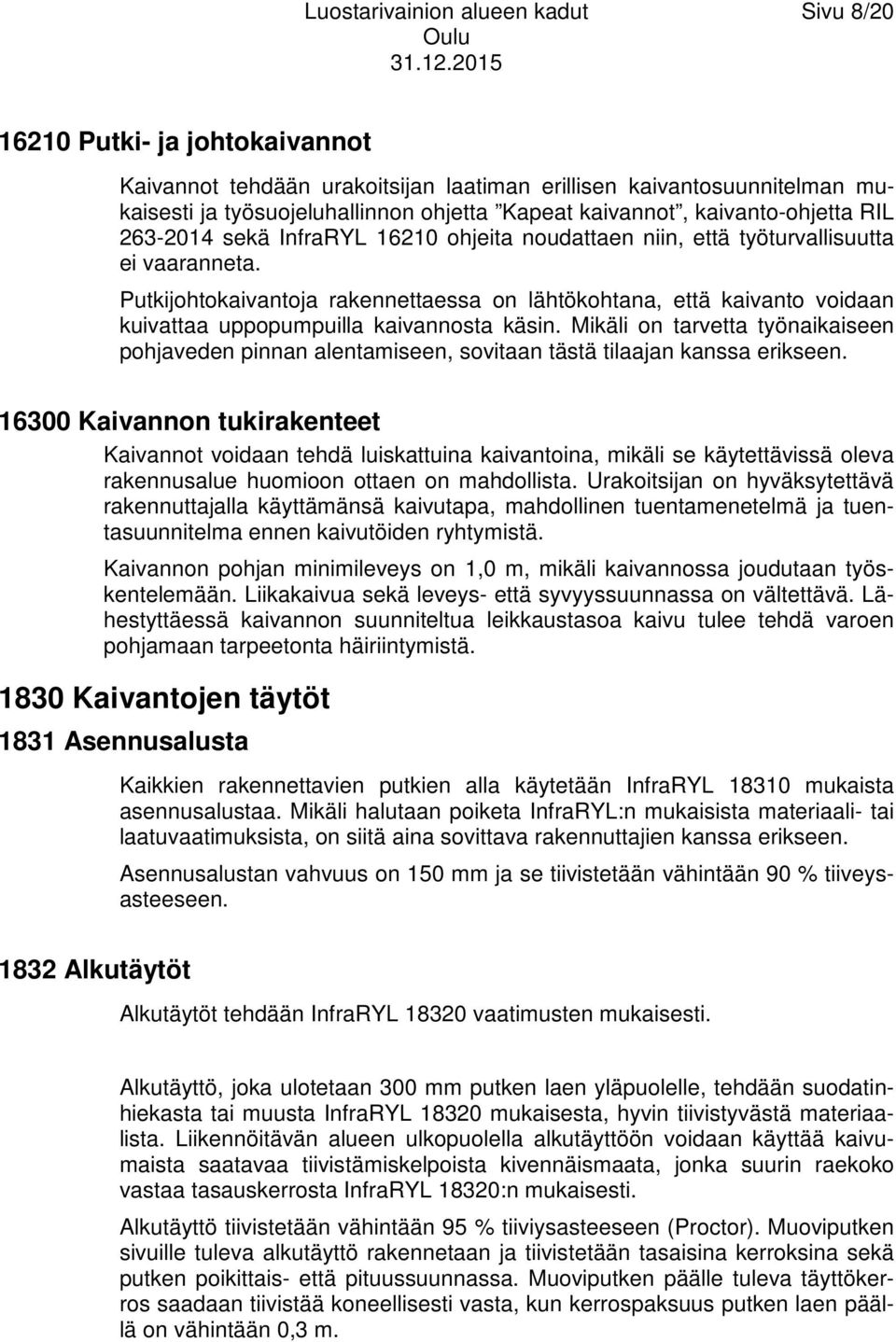

8 Luostarivainion alueen kadut Sivu 8/ Putki- ja johtokaivannot Kaivannot tehdään urakoitsijan laatiman erillisen kaivantosuunnitelman mukaisesti ja työsuojeluhallinnon ohjetta Kapeat kaivannot, kaivanto-ohjetta RIL sekä InfraRYL ohjeita noudattaen niin, että työturvallisuutta ei vaaranneta. Putkijohtokaivantoja rakennettaessa on lähtökohtana, että kaivanto voidaan kuivattaa uppopumpuilla kaivannosta käsin. Mikäli on tarvetta työnaikaiseen pohjaveden pinnan alentamiseen, sovitaan tästä tilaajan kanssa erikseen Kaivannon tukirakenteet Kaivannot voidaan tehdä luiskattuina kaivantoina, mikäli se käytettävissä oleva rakennusalue huomioon ottaen on mahdollista. Urakoitsijan on hyväksytettävä rakennuttajalla käyttämänsä kaivutapa, mahdollinen tuentamenetelmä ja tuentasuunnitelma ennen kaivutöiden ryhtymistä. Kaivannon pohjan minimileveys on 1,0 m, mikäli kaivannossa joudutaan työskentelemään. Liikakaivua sekä leveys- että syvyyssuunnassa on vältettävä. Lähestyttäessä kaivannon suunniteltua leikkaustasoa kaivu tulee tehdä varoen pohjamaan tarpeetonta häiriintymistä Kaivantojen täytöt 1831 Asennusalusta 1832 Alkutäytöt Kaikkien rakennettavien putkien alla käytetään InfraRYL mukaista asennusalustaa. Mikäli halutaan poiketa InfraRYL:n mukaisista materiaali- tai laatuvaatimuksista, on siitä aina sovittava rakennuttajien kanssa erikseen. Asennusalustan vahvuus on 150 mm ja se tiivistetään vähintään 90 % tiiveysasteeseen. Alkutäytöt tehdään InfraRYL vaatimusten mukaisesti. Alkutäyttö, joka ulotetaan 300 mm putken laen yläpuolelle, tehdään suodatinhiekasta tai muusta InfraRYL mukaisesta, hyvin tiivistyvästä materiaalista. Liikennöitävän alueen ulkopuolella alkutäyttöön voidaan käyttää kaivumaista saatavaa tiivistämiskelpoista kivennäismaata, jonka suurin raekoko vastaa tasauskerrosta InfraRYL 18320:n mukaisesti. Alkutäyttö tiivistetään vähintään 95 % tiiviysasteeseen (Proctor). Muoviputken sivuille tuleva alkutäyttö rakennetaan ja tiivistetään tasaisina kerroksina sekä putken poikittais- että pituussuunnassa. Muoviputken päälle tuleva täyttökerros saadaan tiivistää koneellisesti vasta, kun kerrospaksuus putken laen päällä on vähintään 0,3 m.

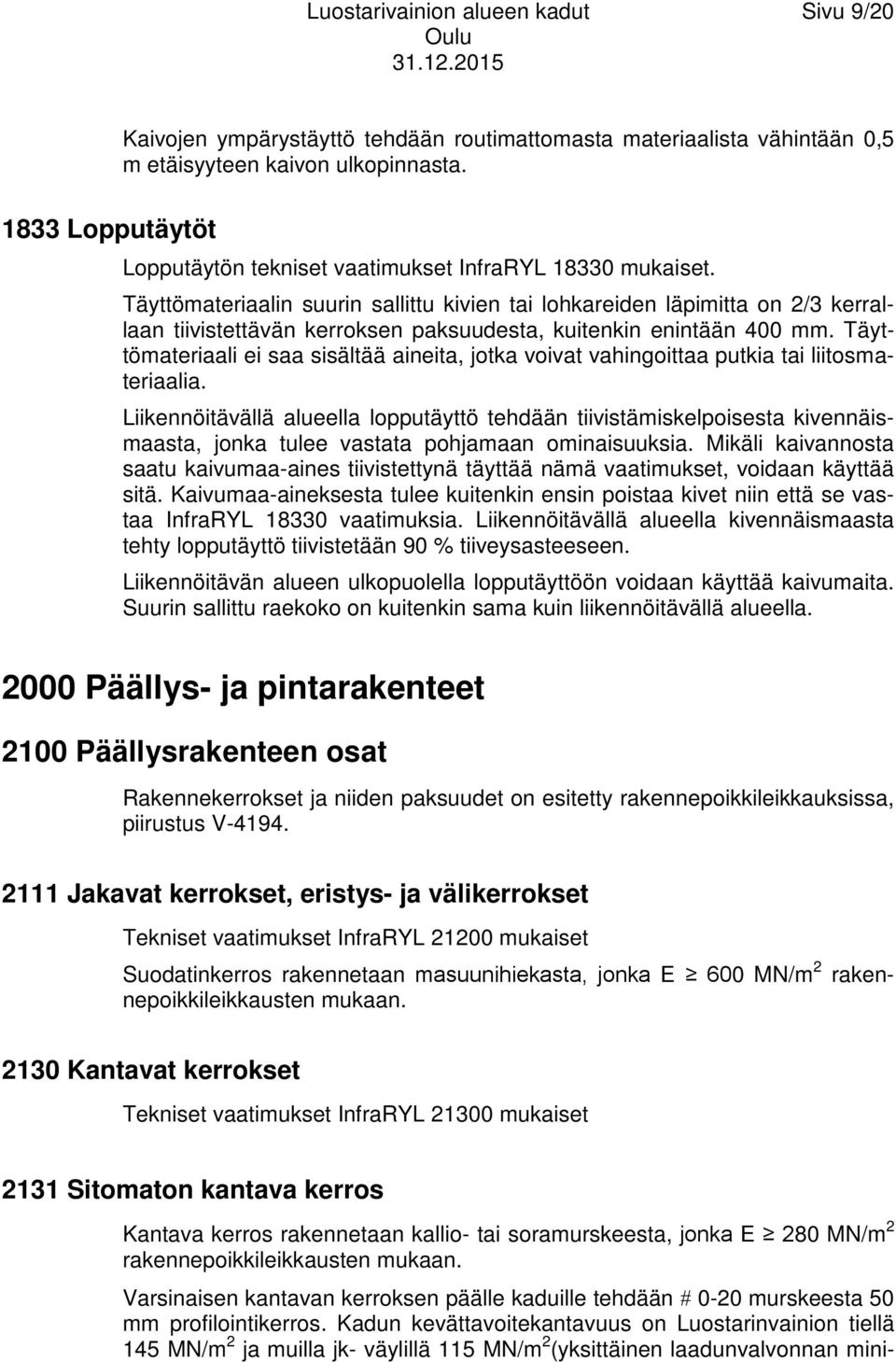

9 Luostarivainion alueen kadut Sivu 9/ Lopputäytöt Kaivojen ympärystäyttö tehdään routimattomasta materiaalista vähintään 0,5 m etäisyyteen kaivon ulkopinnasta. Lopputäytön tekniset vaatimukset InfraRYL mukaiset. Täyttömateriaalin suurin sallittu kivien tai lohkareiden läpimitta on 2/3 kerrallaan tiivistettävän kerroksen paksuudesta, kuitenkin enintään 400 mm. Täyttömateriaali ei saa sisältää aineita, jotka voivat vahingoittaa putkia tai liitosmateriaalia. Liikennöitävällä alueella lopputäyttö tehdään tiivistämiskelpoisesta kivennäismaasta, jonka tulee vastata pohjamaan ominaisuuksia. Mikäli kaivannosta saatu kaivumaa-aines tiivistettynä täyttää nämä vaatimukset, voidaan käyttää sitä. Kaivumaa-aineksesta tulee kuitenkin ensin poistaa kivet niin että se vastaa InfraRYL vaatimuksia. Liikennöitävällä alueella kivennäismaasta tehty lopputäyttö tiivistetään 90 % tiiveysasteeseen. Liikennöitävän alueen ulkopuolella lopputäyttöön voidaan käyttää kaivumaita. Suurin sallittu raekoko on kuitenkin sama kuin liikennöitävällä alueella Päällys- ja pintarakenteet 2100 Päällysrakenteen osat Rakennekerrokset ja niiden paksuudet on esitetty rakennepoikkileikkauksissa, piirustus V Jakavat kerrokset, eristys- ja välikerrokset Tekniset vaatimukset InfraRYL mukaiset Suodatinkerros rakennetaan masuunihiekasta, jonka E 600 MN/m 2 rakennepoikkileikkausten mukaan Kantavat kerrokset Tekniset vaatimukset InfraRYL mukaiset 2131 Sitomaton kantava kerros Kantava kerros rakennetaan kallio- tai soramurskeesta, jonka E 280 MN/m 2 rakennepoikkileikkausten mukaan. Varsinaisen kantavan kerroksen päälle kaduille tehdään # 0-20 murskeesta 50 mm profilointikerros. Kadun kevättavoitekantavuus on Luostarinvainion tiellä 145 MN/m 2 ja muilla jk- väylillä 115 MN/m 2 (yksittäinen laadunvalvonnan mini-

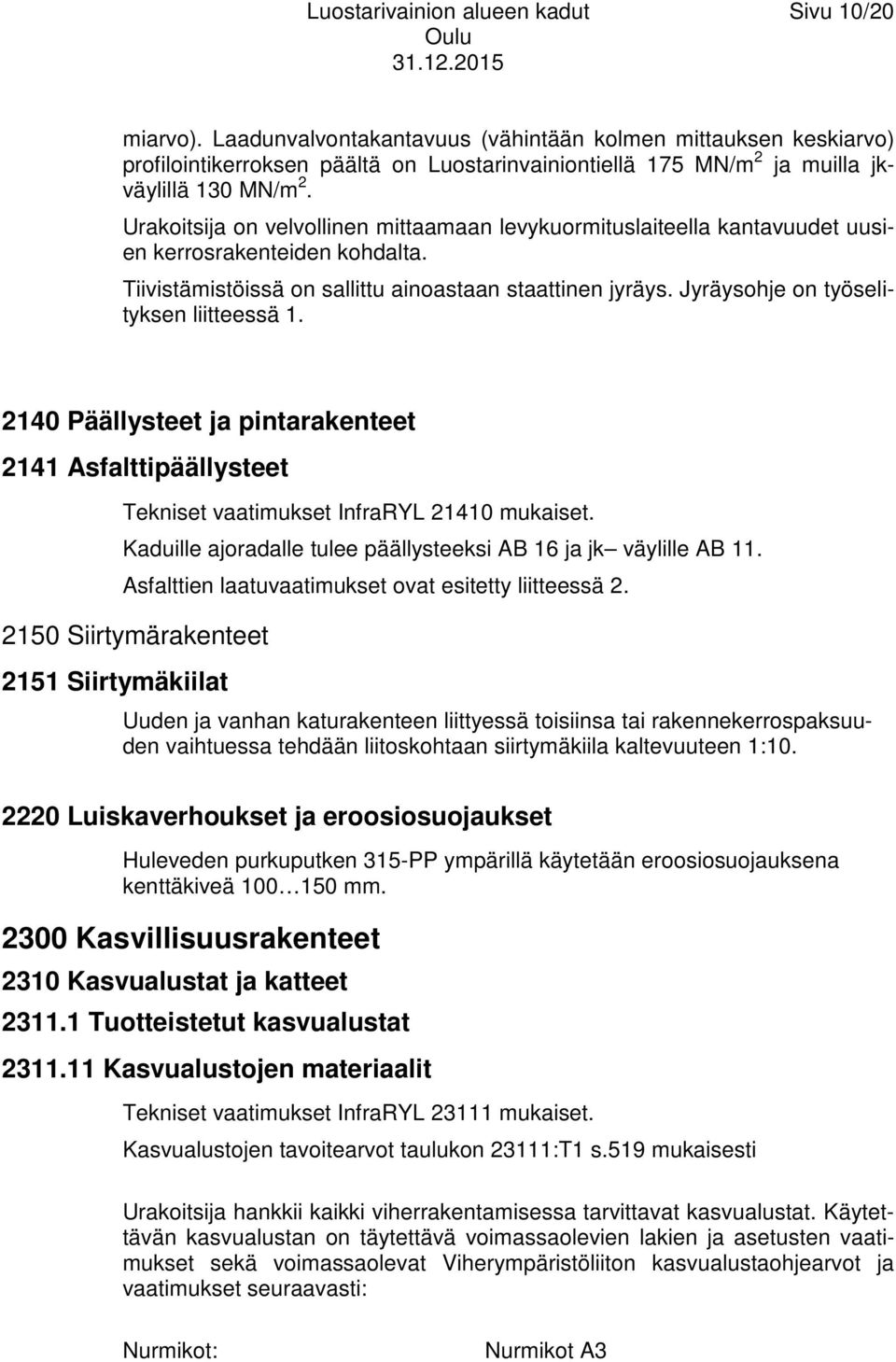

10 Luostarivainion alueen kadut Sivu 10/20 miarvo). Laadunvalvontakantavuus (vähintään kolmen mittauksen keskiarvo) profilointikerroksen päältä on Luostarinvainiontiellä 175 MN/m 2 ja muilla jkväylillä 130 MN/m 2. Urakoitsija on velvollinen mittaamaan levykuormituslaiteella kantavuudet uusien kerrosrakenteiden kohdalta. Tiivistämistöissä on sallittu ainoastaan staattinen jyräys. Jyräysohje on työselityksen liitteessä Päällysteet ja pintarakenteet 2141 Asfalttipäällysteet Tekniset vaatimukset InfraRYL mukaiset. Kaduille ajoradalle tulee päällysteeksi AB 16 ja jk väylille AB 11. Asfalttien laatuvaatimukset ovat esitetty liitteessä Siirtymärakenteet 2151 Siirtymäkiilat Uuden ja vanhan katurakenteen liittyessä toisiinsa tai rakennekerrospaksuuden vaihtuessa tehdään liitoskohtaan siirtymäkiila kaltevuuteen 1: Luiskaverhoukset ja eroosiosuojaukset Huleveden purkuputken 315-PP ympärillä käytetään eroosiosuojauksena kenttäkiveä mm Kasvillisuusrakenteet 2310 Kasvualustat ja katteet Tuotteistetut kasvualustat Kasvualustojen materiaalit Tekniset vaatimukset InfraRYL mukaiset. Kasvualustojen tavoitearvot taulukon 23111:T1 s.519 mukaisesti Urakoitsija hankkii kaikki viherrakentamisessa tarvittavat kasvualustat. Käytettävän kasvualustan on täytettävä voimassaolevien lakien ja asetusten vaatimukset sekä voimassaolevat Viherympäristöliiton kasvualustaohjearvot ja vaatimukset seuraavasti: Nurmikot: Nurmikot A3

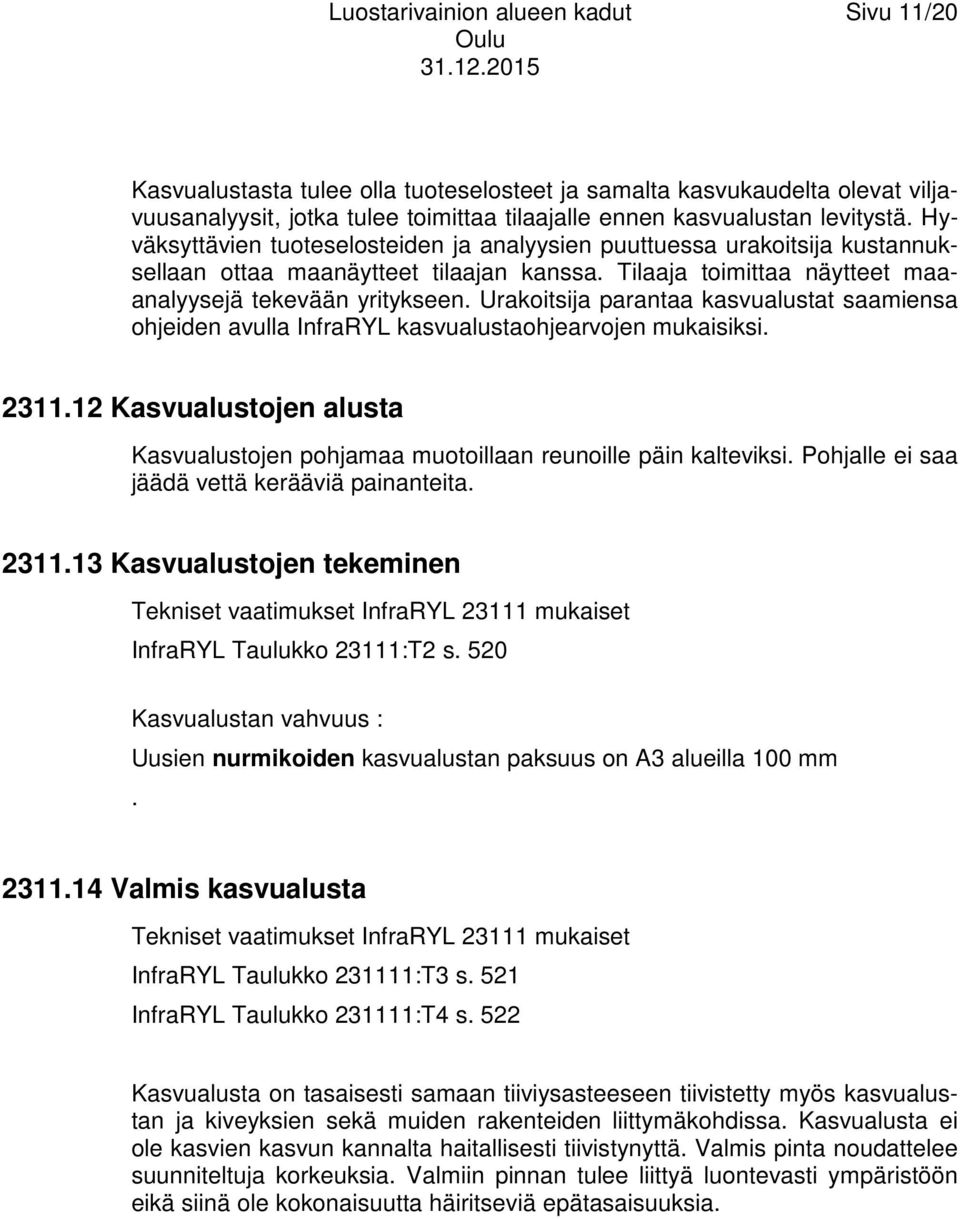

11 Luostarivainion alueen kadut Sivu 11/20 Kasvualustasta tulee olla tuoteselosteet ja samalta kasvukaudelta olevat viljavuusanalyysit, jotka tulee toimittaa tilaajalle ennen kasvualustan levitystä. Hyväksyttävien tuoteselosteiden ja analyysien puuttuessa urakoitsija kustannuksellaan ottaa maanäytteet tilaajan kanssa. Tilaaja toimittaa näytteet maaanalyysejä tekevään yritykseen. Urakoitsija parantaa kasvualustat saamiensa ohjeiden avulla InfraRYL kasvualustaohjearvojen mukaisiksi Kasvualustojen alusta Kasvualustojen pohjamaa muotoillaan reunoille päin kalteviksi. Pohjalle ei saa jäädä vettä kerääviä painanteita Kasvualustojen tekeminen Tekniset vaatimukset InfraRYL mukaiset InfraRYL Taulukko 23111:T2 s. 520 Kasvualustan vahvuus : Uusien nurmikoiden kasvualustan paksuus on A3 alueilla 100 mm Valmis kasvualusta Tekniset vaatimukset InfraRYL mukaiset InfraRYL Taulukko :T3 s. 521 InfraRYL Taulukko :T4 s. 522 Kasvualusta on tasaisesti samaan tiiviysasteeseen tiivistetty myös kasvualustan ja kiveyksien sekä muiden rakenteiden liittymäkohdissa. Kasvualusta ei ole kasvien kasvun kannalta haitallisesti tiivistynyttä. Valmis pinta noudattelee suunniteltuja korkeuksia. Valmiin pinnan tulee liittyä luontevasti ympäristöön eikä siinä ole kokonaisuutta häiritseviä epätasaisuuksia.

12 Luostarivainion alueen kadut Sivu 12/ Nurmi- ja niittyverhoukset 2321 Nurmikot Tekniset vaatimukset InfraRYL mukaiset Töiden yhteydessä mahdollisesti vaurioituneet alueet nurmetetaan alueen hoitoluokan mukaisesti Kylvönurmikot Taulukko 23211:T1 Siemenseosten käyttöluokat Siemenen käyttöluokka Nurmikko Nurmikko Nurmikko A1 A2 A3 Käyttöluokka ekstra x (x) Käyttöluokka 1 x (x) Käyttöluokka 2 x (x) Tiehallinnon vakiosiemenseos Maisemanurmi 1 (A3) Maisemanurmi 2 (A3) (x) x x Taulukko 23211:T2 Kasvualustan tasaisuus ennen kylvöä ja siirtonurmikon asennusta Kohde/ Nurmikkoluokka Nurmikko A1 Nurmikko A2 Nurmikko A3 Maisemanurmi 1 Maisemanurmi 2 Pinnan tasaisuus 3 m:n oikolaudalla mitattuna ± 20 mm ± 30 mm ± 40 mm ± 50 mm ± 60 mm Taulukko 23211:T3 Siemenen kylvömäärät nurmikkoluokittain Nurmikkoluokka Nurmikko A1 Nurmikko A2 Nurmikko A3 Maisemanurmi 1 Maisemanurmi 2 Siemenen kylvömäärä/ aari 3 kg 2,5 kg 2 kg 1 kg 0,5 1 kg Taulukko 23211:T4 Nurmikonpinnan viherpeittävyys eri hoitoluokissa takuuajan päättyessä Kohde/ Hoitoluokka Nurmikko A1 Nurmikko A2 Nurmikko A3 Maisemanurmi 1 (A3) Maisemanurmi 2 (A3) Keväällä 70 % 70 % 60 % 60 % 50 % Keskikesällä ja syksyllä 90 % 90 % 80 % 70 % 60 % Nurmialueet uusitaan A3 nurmiksi suunnitelmakuvan mukaisesti.

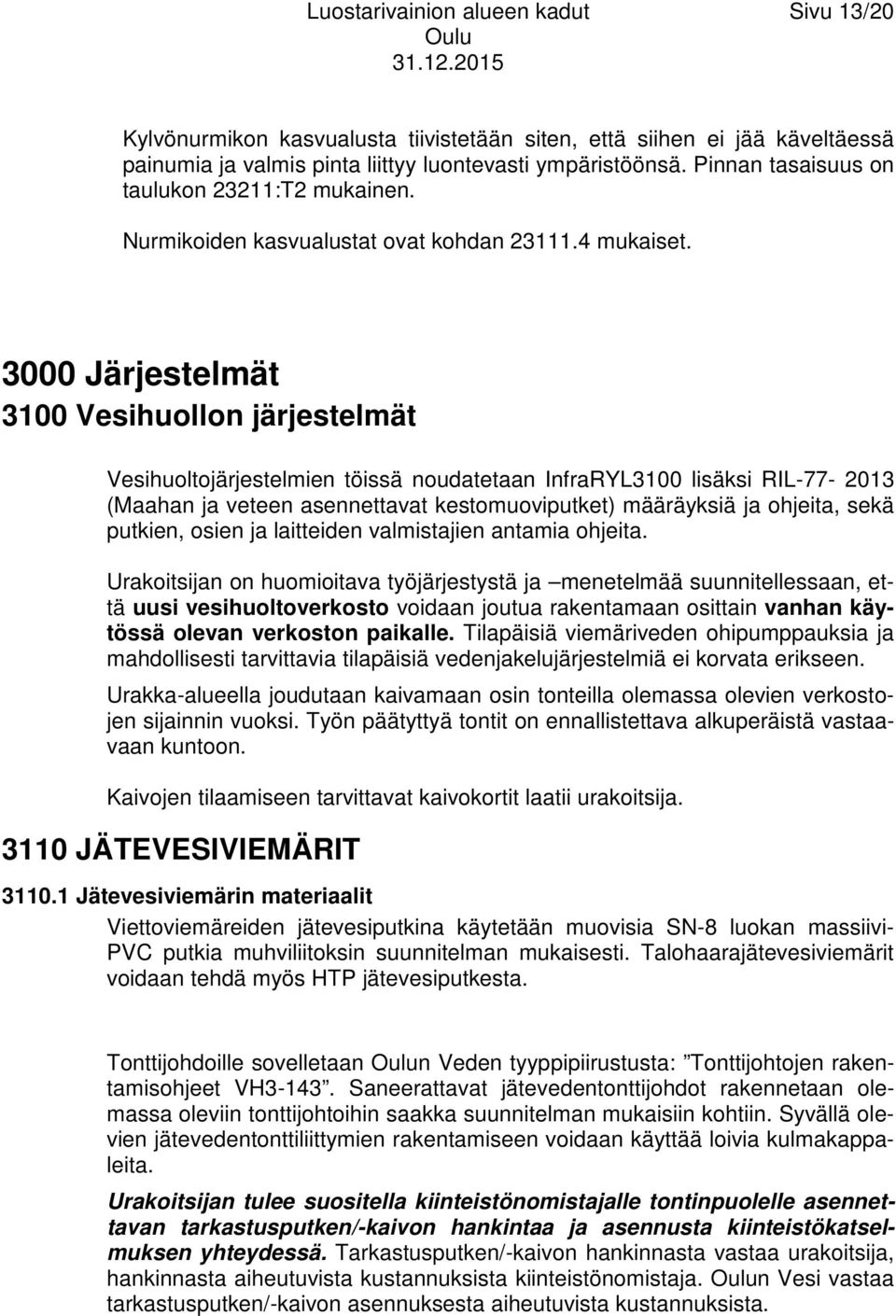

13 Luostarivainion alueen kadut Sivu 13/20 Kylvönurmikon kasvualusta tiivistetään siten, että siihen ei jää käveltäessä painumia ja valmis pinta liittyy luontevasti ympäristöönsä. Pinnan tasaisuus on taulukon 23211:T2 mukainen. Nurmikoiden kasvualustat ovat kohdan mukaiset Järjestelmät 3100 Vesihuollon järjestelmät Vesihuoltojärjestelmien töissä noudatetaan InfraRYL3100 lisäksi RIL (Maahan ja veteen asennettavat kestomuoviputket) määräyksiä ja ohjeita, sekä putkien, osien ja laitteiden valmistajien antamia ohjeita. Urakoitsijan on huomioitava työjärjestystä ja menetelmää suunnitellessaan, että uusi vesihuoltoverkosto voidaan joutua rakentamaan osittain vanhan käytössä olevan verkoston paikalle. Tilapäisiä viemäriveden ohipumppauksia ja mahdollisesti tarvittavia tilapäisiä vedenjakelujärjestelmiä ei korvata erikseen. Urakka-alueella joudutaan kaivamaan osin tonteilla olemassa olevien verkostojen sijainnin vuoksi. Työn päätyttyä tontit on ennallistettava alkuperäistä vastaavaan kuntoon. Kaivojen tilaamiseen tarvittavat kaivokortit laatii urakoitsija JÄTEVESIVIEMÄRIT Jätevesiviemärin materiaalit Viettoviemäreiden jätevesiputkina käytetään muovisia SN-8 luokan massiivi- PVC putkia muhviliitoksin suunnitelman mukaisesti. Talohaarajätevesiviemärit voidaan tehdä myös HTP jätevesiputkesta. Tonttijohdoille sovelletaan n Veden tyyppipiirustusta: Tonttijohtojen rakentamisohjeet VH Saneerattavat jätevedentonttijohdot rakennetaan olemassa oleviin tonttijohtoihin saakka suunnitelman mukaisiin kohtiin. Syvällä olevien jätevedentonttiliittymien rakentamiseen voidaan käyttää loivia kulmakappaleita. Urakoitsijan tulee suositella kiinteistönomistajalle tontinpuolelle asennettavan tarkastusputken/-kaivon hankintaa ja asennusta kiinteistökatselmuksen yhteydessä. Tarkastusputken/-kaivon hankinnasta vastaa urakoitsija, hankinnasta aiheutuvista kustannuksista kiinteistönomistaja. n Vesi vastaa tarkastusputken/-kaivon asennuksesta aiheutuvista kustannuksista.

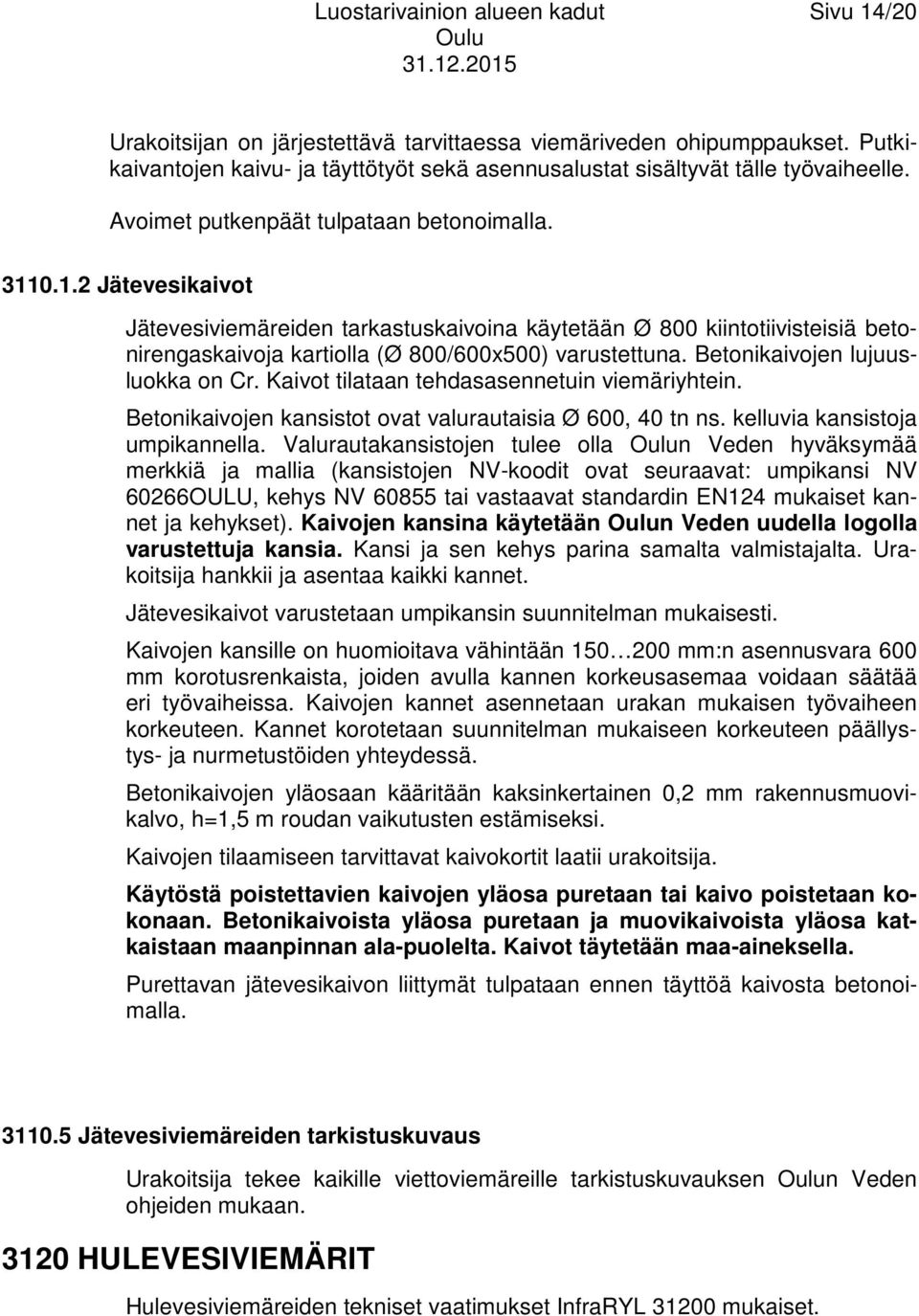

14 Luostarivainion alueen kadut Sivu 14/20 Urakoitsijan on järjestettävä tarvittaessa viemäriveden ohipumppaukset. Putkikaivantojen kaivu- ja täyttötyöt sekä asennusalustat sisältyvät tälle työvaiheelle. Avoimet putkenpäät tulpataan betonoimalla Jätevesikaivot Jätevesiviemäreiden tarkastuskaivoina käytetään Ø 800 kiintotiivisteisiä betonirengaskaivoja kartiolla (Ø 800/600x500) varustettuna. Betonikaivojen lujuusluokka on Cr. Kaivot tilataan tehdasasennetuin viemäriyhtein. Betonikaivojen kansistot ovat valurautaisia Ø 600, 40 tn ns. kelluvia kansistoja umpikannella. Valurautakansistojen tulee olla n Veden hyväksymää merkkiä ja mallia (kansistojen NV-koodit ovat seuraavat: umpikansi NV 60266OULU, kehys NV tai vastaavat standardin EN124 mukaiset kannet ja kehykset). Kaivojen kansina käytetään n Veden uudella logolla varustettuja kansia. Kansi ja sen kehys parina samalta valmistajalta. Urakoitsija hankkii ja asentaa kaikki kannet. Jätevesikaivot varustetaan umpikansin suunnitelman mukaisesti. Kaivojen kansille on huomioitava vähintään mm:n asennusvara 600 mm korotusrenkaista, joiden avulla kannen korkeusasemaa voidaan säätää eri työvaiheissa. Kaivojen kannet asennetaan urakan mukaisen työvaiheen korkeuteen. Kannet korotetaan suunnitelman mukaiseen korkeuteen päällystys- ja nurmetustöiden yhteydessä. Betonikaivojen yläosaan kääritään kaksinkertainen 0,2 mm rakennusmuovikalvo, h=1,5 m roudan vaikutusten estämiseksi. Kaivojen tilaamiseen tarvittavat kaivokortit laatii urakoitsija. Käytöstä poistettavien kaivojen yläosa puretaan tai kaivo poistetaan kokonaan. Betonikaivoista yläosa puretaan ja muovikaivoista yläosa katkaistaan maanpinnan ala-puolelta. Kaivot täytetään maa-aineksella. Purettavan jätevesikaivon liittymät tulpataan ennen täyttöä kaivosta betonoimalla Jätevesiviemäreiden tarkistuskuvaus Urakoitsija tekee kaikille viettoviemäreille tarkistuskuvauksen n Veden ohjeiden mukaan HULEVESIVIEMÄRIT Hulevesiviemäreiden tekniset vaatimukset InfraRYL mukaiset.

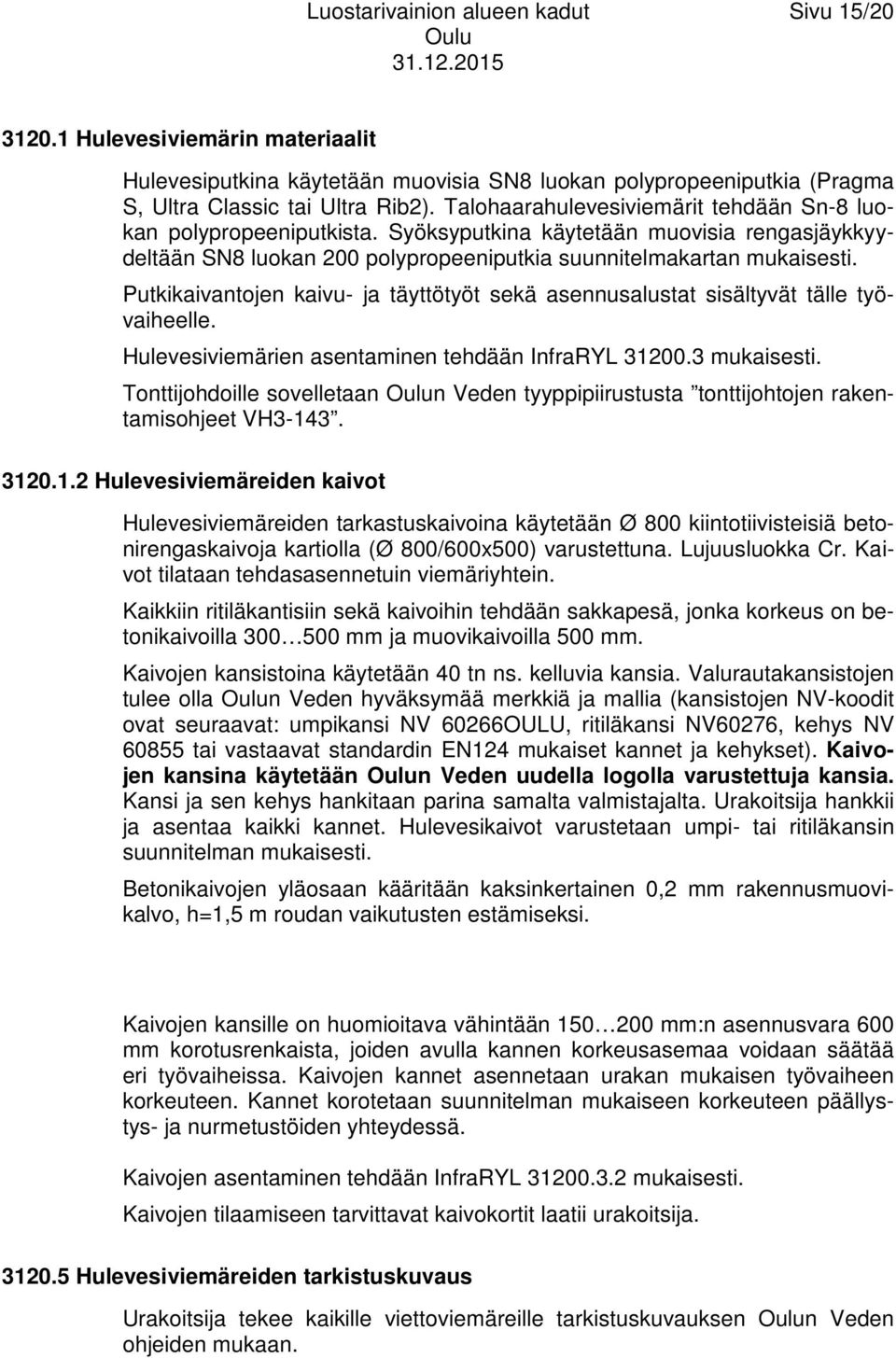

15 Luostarivainion alueen kadut Sivu 15/ Hulevesiviemärin materiaalit Hulevesiputkina käytetään muovisia SN8 luokan polypropeeniputkia (Pragma S, Ultra Classic tai Ultra Rib2). Talohaarahulevesiviemärit tehdään Sn-8 luokan polypropeeniputkista. Syöksyputkina käytetään muovisia rengasjäykkyydeltään SN8 luokan 200 polypropeeniputkia suunnitelmakartan mukaisesti. Putkikaivantojen kaivu- ja täyttötyöt sekä asennusalustat sisältyvät tälle työvaiheelle. Hulevesiviemärien asentaminen tehdään InfraRYL mukaisesti. Tonttijohdoille sovelletaan n Veden tyyppipiirustusta tonttijohtojen rakentamisohjeet VH Hulevesiviemäreiden kaivot Hulevesiviemäreiden tarkastuskaivoina käytetään Ø 800 kiintotiivisteisiä betonirengaskaivoja kartiolla (Ø 800/600x500) varustettuna. Lujuusluokka Cr. Kaivot tilataan tehdasasennetuin viemäriyhtein. Kaikkiin ritiläkantisiin sekä kaivoihin tehdään sakkapesä, jonka korkeus on betonikaivoilla mm ja muovikaivoilla 500 mm. Kaivojen kansistoina käytetään 40 tn ns. kelluvia kansia. Valurautakansistojen tulee olla n Veden hyväksymää merkkiä ja mallia (kansistojen NV-koodit ovat seuraavat: umpikansi NV 60266OULU, ritiläkansi NV60276, kehys NV tai vastaavat standardin EN124 mukaiset kannet ja kehykset). Kaivojen kansina käytetään n Veden uudella logolla varustettuja kansia. Kansi ja sen kehys hankitaan parina samalta valmistajalta. Urakoitsija hankkii ja asentaa kaikki kannet. Hulevesikaivot varustetaan umpi- tai ritiläkansin suunnitelman mukaisesti. Betonikaivojen yläosaan kääritään kaksinkertainen 0,2 mm rakennusmuovikalvo, h=1,5 m roudan vaikutusten estämiseksi. Kaivojen kansille on huomioitava vähintään mm:n asennusvara 600 mm korotusrenkaista, joiden avulla kannen korkeusasemaa voidaan säätää eri työvaiheissa. Kaivojen kannet asennetaan urakan mukaisen työvaiheen korkeuteen. Kannet korotetaan suunnitelman mukaiseen korkeuteen päällystys- ja nurmetustöiden yhteydessä. Kaivojen asentaminen tehdään InfraRYL mukaisesti. Kaivojen tilaamiseen tarvittavat kaivokortit laatii urakoitsija Hulevesiviemäreiden tarkistuskuvaus Urakoitsija tekee kaikille viettoviemäreille tarkistuskuvauksen n Veden ohjeiden mukaan.

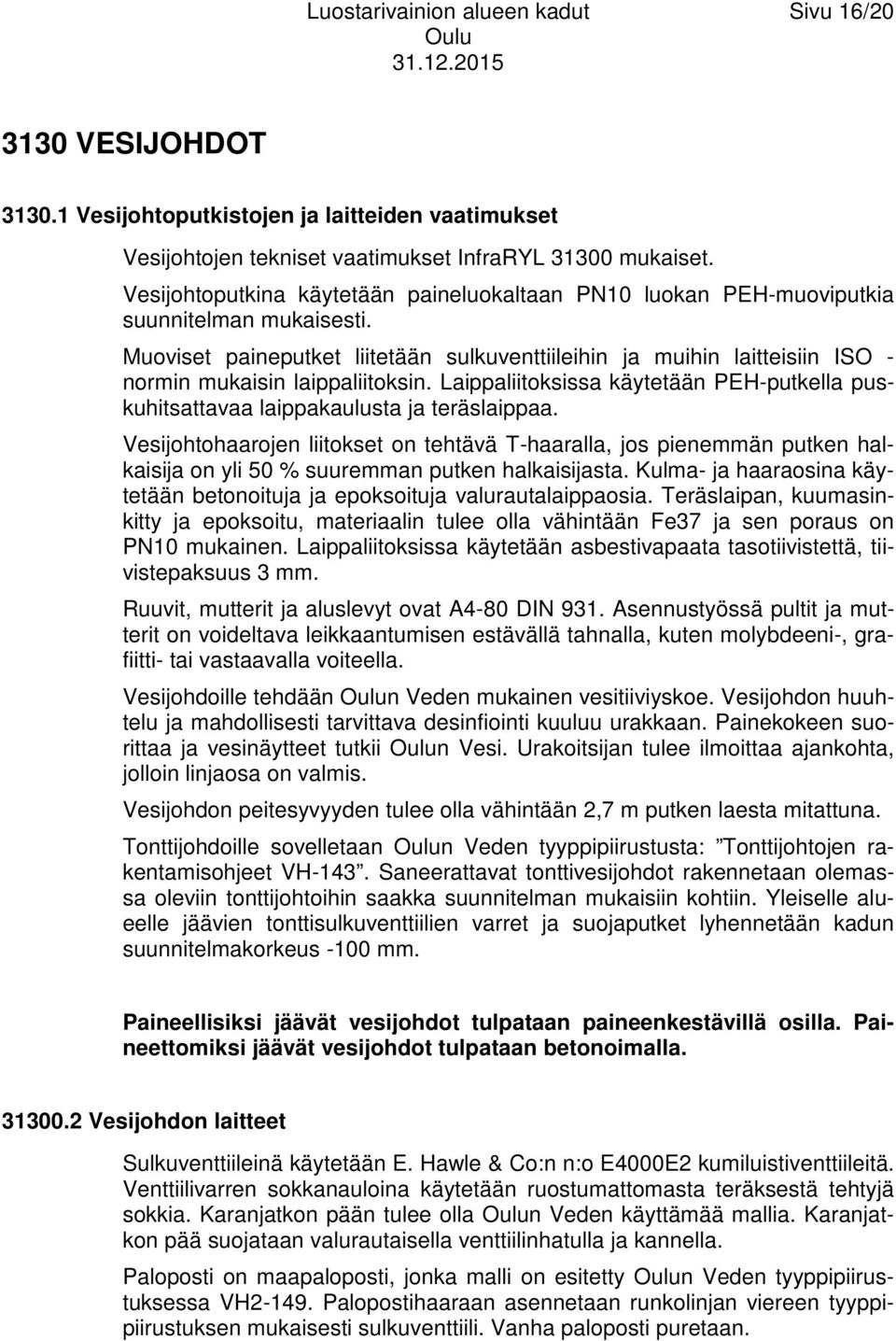

16 Luostarivainion alueen kadut Sivu 16/ VESIJOHDOT Vesijohtoputkistojen ja laitteiden vaatimukset Vesijohtojen tekniset vaatimukset InfraRYL mukaiset. Vesijohtoputkina käytetään paineluokaltaan PN10 luokan PEH-muoviputkia suunnitelman mukaisesti. Muoviset paineputket liitetään sulkuventtiileihin ja muihin laitteisiin ISO - normin mukaisin laippaliitoksin. Laippaliitoksissa käytetään PEH-putkella puskuhitsattavaa laippakaulusta ja teräslaippaa. Vesijohtohaarojen liitokset on tehtävä T-haaralla, jos pienemmän putken halkaisija on yli 50 % suuremman putken halkaisijasta. Kulma- ja haaraosina käytetään betonoituja ja epoksoituja valurautalaippaosia. Teräslaipan, kuumasinkitty ja epoksoitu, materiaalin tulee olla vähintään Fe37 ja sen poraus on PN10 mukainen. Laippaliitoksissa käytetään asbestivapaata tasotiivistettä, tiivistepaksuus 3 mm. Ruuvit, mutterit ja aluslevyt ovat A4-80 DIN 931. Asennustyössä pultit ja mutterit on voideltava leikkaantumisen estävällä tahnalla, kuten molybdeeni-, grafiitti- tai vastaavalla voiteella. Vesijohdoille tehdään n Veden mukainen vesitiiviyskoe. Vesijohdon huuhtelu ja mahdollisesti tarvittava desinfiointi kuuluu urakkaan. Painekokeen suorittaa ja vesinäytteet tutkii n Vesi. Urakoitsijan tulee ilmoittaa ajankohta, jolloin linjaosa on valmis. Vesijohdon peitesyvyyden tulee olla vähintään 2,7 m putken laesta mitattuna. Tonttijohdoille sovelletaan n Veden tyyppipiirustusta: Tonttijohtojen rakentamisohjeet VH-143. Saneerattavat tonttivesijohdot rakennetaan olemassa oleviin tonttijohtoihin saakka suunnitelman mukaisiin kohtiin. Yleiselle alueelle jäävien tonttisulkuventtiilien varret ja suojaputket lyhennetään kadun suunnitelmakorkeus -100 mm. Paineellisiksi jäävät vesijohdot tulpataan paineenkestävillä osilla. Paineettomiksi jäävät vesijohdot tulpataan betonoimalla Vesijohdon laitteet Sulkuventtiileinä käytetään E. Hawle & Co:n n:o E4000E2 kumiluistiventtiileitä. Venttiilivarren sokkanauloina käytetään ruostumattomasta teräksestä tehtyjä sokkia. Karanjatkon pään tulee olla n Veden käyttämää mallia. Karanjatkon pää suojataan valurautaisella venttiilinhatulla ja kannella. Paloposti on maapaloposti, jonka malli on esitetty n Veden tyyppipiirustuksessa VH Palopostihaaraan asennetaan runkolinjan viereen tyyppipiirustuksen mukaisesti sulkuventtiili. Vanha paloposti puretaan.

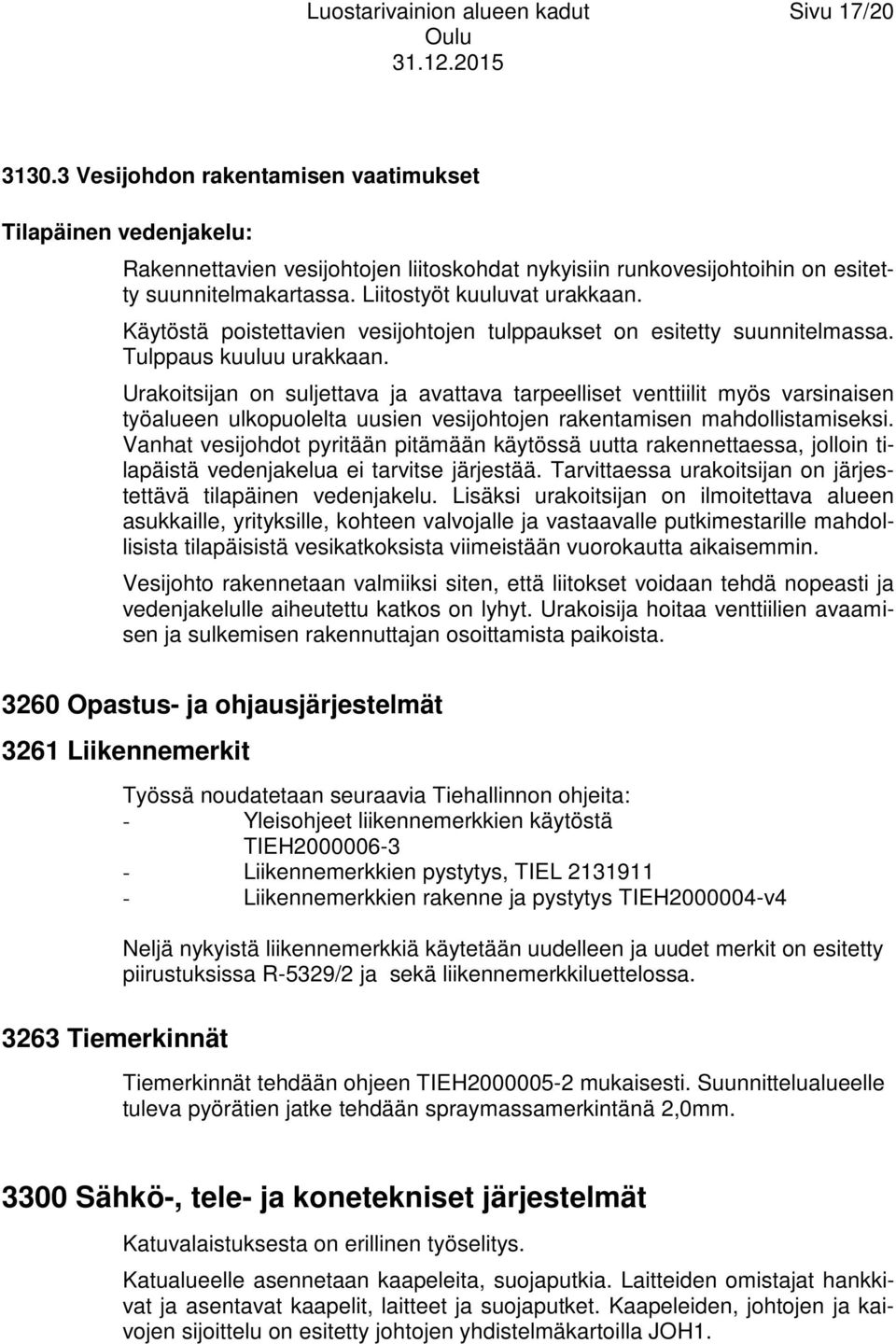

17 Luostarivainion alueen kadut Sivu 17/ Vesijohdon rakentamisen vaatimukset Tilapäinen vedenjakelu: Rakennettavien vesijohtojen liitoskohdat nykyisiin runkovesijohtoihin on esitetty suunnitelmakartassa. Liitostyöt kuuluvat urakkaan. Käytöstä poistettavien vesijohtojen tulppaukset on esitetty suunnitelmassa. Tulppaus kuuluu urakkaan. Urakoitsijan on suljettava ja avattava tarpeelliset venttiilit myös varsinaisen työalueen ulkopuolelta uusien vesijohtojen rakentamisen mahdollistamiseksi. Vanhat vesijohdot pyritään pitämään käytössä uutta rakennettaessa, jolloin tilapäistä vedenjakelua ei tarvitse järjestää. Tarvittaessa urakoitsijan on järjestettävä tilapäinen vedenjakelu. Lisäksi urakoitsijan on ilmoitettava alueen asukkaille, yrityksille, kohteen valvojalle ja vastaavalle putkimestarille mahdollisista tilapäisistä vesikatkoksista viimeistään vuorokautta aikaisemmin. Vesijohto rakennetaan valmiiksi siten, että liitokset voidaan tehdä nopeasti ja vedenjakelulle aiheutettu katkos on lyhyt. Urakoisija hoitaa venttiilien avaamisen ja sulkemisen rakennuttajan osoittamista paikoista Opastus- ja ohjausjärjestelmät 3261 Liikennemerkit 3263 Tiemerkinnät Työssä noudatetaan seuraavia Tiehallinnon ohjeita: - Yleisohjeet liikennemerkkien käytöstä TIEH Liikennemerkkien pystytys, TIEL Liikennemerkkien rakenne ja pystytys TIEH v4 Neljä nykyistä liikennemerkkiä käytetään uudelleen ja uudet merkit on esitetty piirustuksissa R-5329/2 ja sekä liikennemerkkiluettelossa. Tiemerkinnät tehdään ohjeen TIEH mukaisesti. Suunnittelualueelle tuleva pyörätien jatke tehdään spraymassamerkintänä 2,0mm Sähkö-, tele- ja konetekniset järjestelmät Katuvalaistuksesta on erillinen työselitys. Katualueelle asennetaan kaapeleita, suojaputkia. Laitteiden omistajat hankkivat ja asentavat kaapelit, laitteet ja suojaputket. Kaapeleiden, johtojen ja kaivojen sijoittelu on esitetty johtojen yhdistelmäkartoilla JOH1.

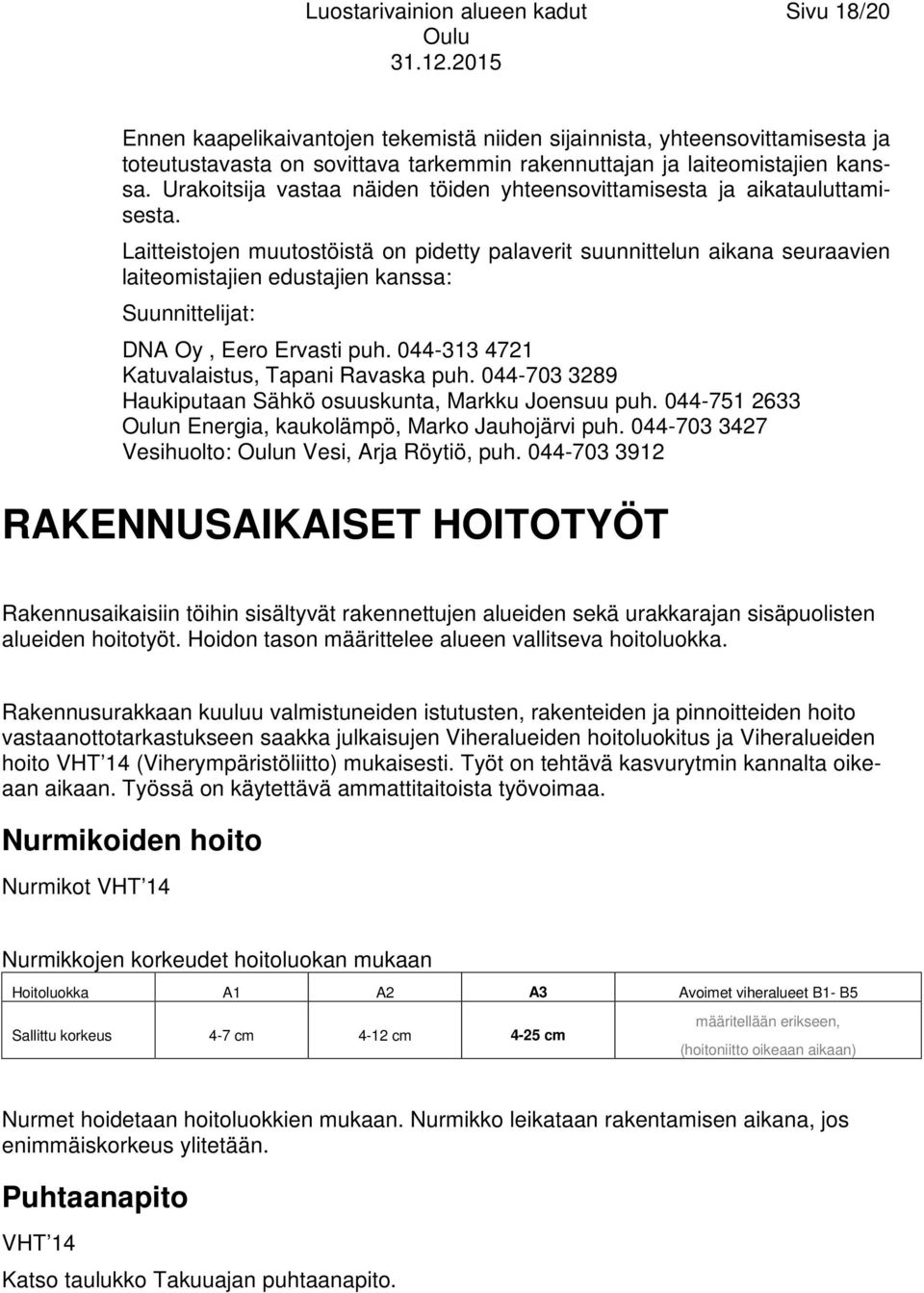

18 Luostarivainion alueen kadut Sivu 18/20 Ennen kaapelikaivantojen tekemistä niiden sijainnista, yhteensovittamisesta ja toteutustavasta on sovittava tarkemmin rakennuttajan ja laiteomistajien kanssa. Urakoitsija vastaa näiden töiden yhteensovittamisesta ja aikatauluttamisesta. Laitteistojen muutostöistä on pidetty palaverit suunnittelun aikana seuraavien laiteomistajien edustajien kanssa: Suunnittelijat: DNA Oy, Eero Ervasti puh Katuvalaistus, Tapani Ravaska puh Haukiputaan Sähkö osuuskunta, Markku Joensuu puh n Energia, kaukolämpö, Marko Jauhojärvi puh Vesihuolto: n Vesi, Arja Röytiö, puh RAKENNUSAIKAISET HOITOTYÖT Rakennusaikaisiin töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden hoitotyöt. Hoidon tason määrittelee alueen vallitseva hoitoluokka. Rakennusurakkaan kuuluu valmistuneiden istutusten, rakenteiden ja pinnoitteiden hoito vastaanottotarkastukseen saakka julkaisujen Viheralueiden hoitoluokitus ja Viheralueiden hoito VHT 14 (Viherympäristöliitto) mukaisesti. Työt on tehtävä kasvurytmin kannalta oikeaan aikaan. Työssä on käytettävä ammattitaitoista työvoimaa. Nurmikoiden hoito Nurmikot VHT 14 Nurmikkojen korkeudet hoitoluokan mukaan Hoitoluokka A1 A2 A3 Avoimet viheralueet B1- B5 Sallittu korkeus 4-7 cm 4-12 cm 4-25 cm määritellään erikseen, (hoitoniitto oikeaan aikaan) Nurmet hoidetaan hoitoluokkien mukaan. Nurmikko leikataan rakentamisen aikana, jos enimmäiskorkeus ylitetään. Puhtaanapito VHT 14 Katso taulukko Takuuajan puhtaanapito.

19 Luostarivainion alueen kadut Sivu 19/20 TAKUUAJAN HOITO Varsinaisen viherrakennustyön päätyttyä alkaa viherurakkaan kuuluva 2 vuoden takuuajan hoito. Takuuajan hoitotöiden tavoitteena on turvata kasvien kasvuun lähtö ja jatkuva elinvoimainen kasvu sekä varusteiden ja rakenteiden kunnossa pysyminen ja vastuu mahdollisten rakennus- tai asennusvirheiden varalta. Työt on tehtävä kasvien kasvurytmin kannalta oikeaan aikaan. Työssä on käytettävä ammattitaitoista työvoimaa. Takuutyöt tehdään niin, että lopputulos vastaa alkuperäisiä laatuvaatimuksia. Alueen hoitoluokka on A3. Takuuajan töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden hoitotyöt julkaisujen Viheralueiden hoitoluokitus ja Viheralueiden hoito VHT 14 (Viherympäristöliitto) mukaisesti. Nurmetusten ja niittyjen hoito Nurmialueet leikataan ja rajataan hoitoluokkien vaatimusten mukaisesti. Nurmialueella kasvavan puun juuristoalue tulee olla nurmesta ja rikkakasveista vapaana ø 1000mm. Nurmikoiden paikkauskylvöt tehdään kylvövuoden jälkeen keväällä mennessä. Painumat täytetään ja tiivistetään samanlaatuisella materiaalilla, jolla nurmikko on perustettu. Kylvöihin käytetään alkuperäisen nurmikon siemenseosta. Puhtaanapito VHT 14 Vuosittaisten hoitotöiden laatuvaatimukset Toimenpiteet A1 A2 A3 B1, B2 C1-C4 Laatuvaatimukset Alue on yleisilmeeltään aina moitteettomassa kunnossa Roskat, tupakan tumpit ja lasinsirut sekä muut alueelle kuulumattomat esineet ja orgaaninen aines poistetaan ja roska-astiat tyhjennetään koko alueelta ympäri vuoden joka arkipäivä. Penkkien ja roska-astioiden välitön ympäristö haravoidaan tai harjataan. Alue on yleisilmeeltään aina siisti Roskat ja muut alueelle kuulumattomat esineet ja orgaaninen aines poistetaan ja roska-astiat tyhjennetään vähintään kaksi kertaa viikossa. Penkkien ja roska-astioiden välitön ympäristö haravoidaan tai harjataan. Alue on yleisilmeeltään siisti Roskat ja muut alueelle kuulumattomat esineet poistetaan ja roska-astiat tyhjennetään vähintään joka toinen viikko. A3 leikkialueilla toimenpiteet tehdään viikottain. Rakennetut kulkuväylät, levähdyspisteet ja niiden välitön ympäristö tarkastetaan ja tarvittavat toimenpiteet tehdään kasvukauden aikana vähintään kerran kuukaudessa ja muutoin tarvittaessa muiden hoitotöiden yhteydessä. Mikäli hoitoluokassa B2 on leikkialueita tai kuntoilupisteitä, ne pidetään puhtaana hoitoluokan A3 mukaan. Lähimetsien (hoitoluokka C1) ja suojametsien (hoitoluokkac3) rakennetut kulkuväylät, levähdyspisteet sekä niiden välitön ympäristö tarkastetaan ja tarvittavat toimenpiteet tehdään kesäkaudella kuukausittain. Talvella tarkastukset ja tarvittavat toimenpiteet tehdään kuukausittain vain talvella kunnossapidettävien reittien osalta.

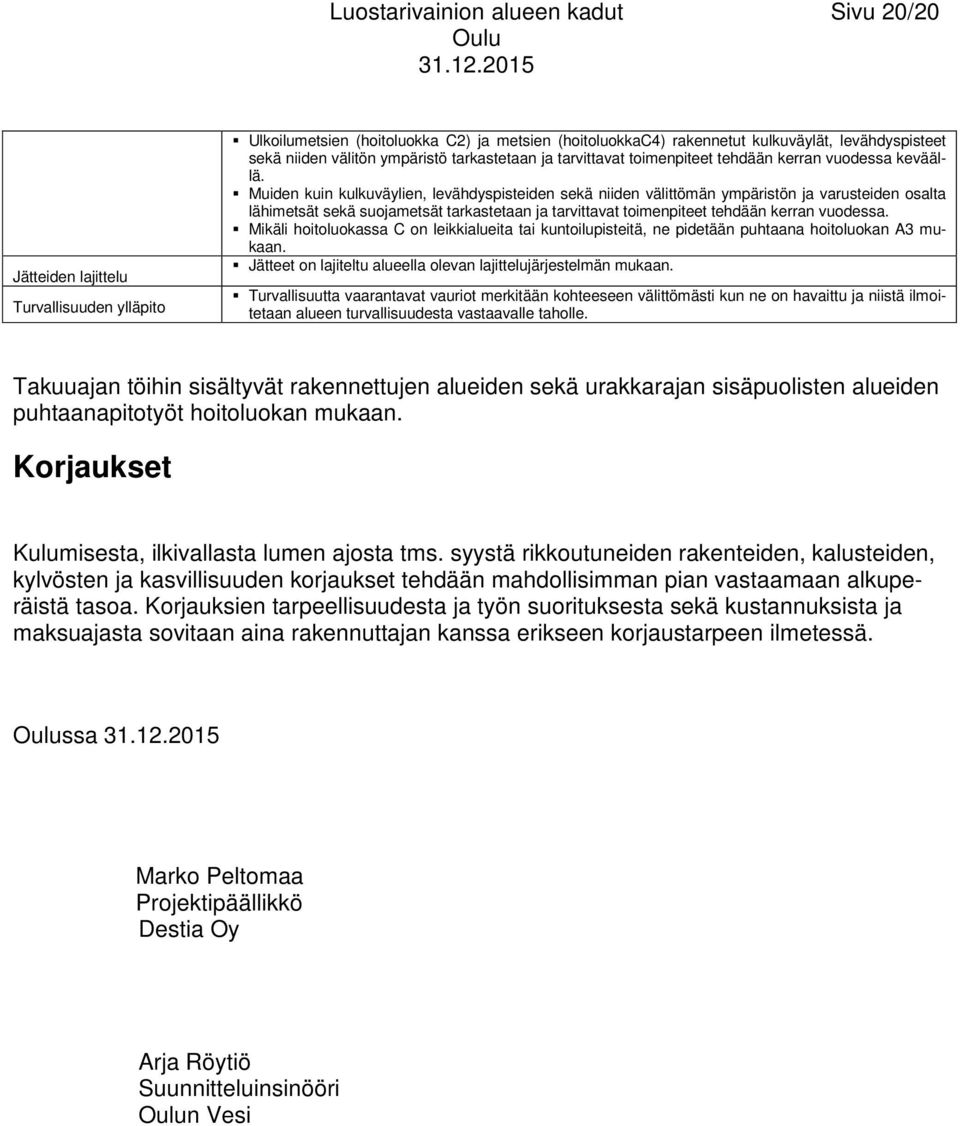

20 Luostarivainion alueen kadut Sivu 20/20 Jätteiden lajittelu Turvallisuuden ylläpito Ulkoilumetsien (hoitoluokka C2) ja metsien (hoitoluokkac4) rakennetut kulkuväylät, levähdyspisteet sekä niiden välitön ympäristö tarkastetaan ja tarvittavat toimenpiteet tehdään kerran vuodessa keväällä. Muiden kuin kulkuväylien, levähdyspisteiden sekä niiden välittömän ympäristön ja varusteiden osalta lähimetsät sekä suojametsät tarkastetaan ja tarvittavat toimenpiteet tehdään kerran vuodessa. Mikäli hoitoluokassa C on leikkialueita tai kuntoilupisteitä, ne pidetään puhtaana hoitoluokan A3 mukaan. Jätteet on lajiteltu alueella olevan lajittelujärjestelmän mukaan. Turvallisuutta vaarantavat vauriot merkitään kohteeseen välittömästi kun ne on havaittu ja niistä ilmoitetaan alueen turvallisuudesta vastaavalle taholle. Takuuajan töihin sisältyvät rakennettujen alueiden sekä urakkarajan sisäpuolisten alueiden puhtaanapitotyöt hoitoluokan mukaan. Korjaukset Kulumisesta, ilkivallasta lumen ajosta tms. syystä rikkoutuneiden rakenteiden, kalusteiden, kylvösten ja kasvillisuuden korjaukset tehdään mahdollisimman pian vastaamaan alkuperäistä tasoa. Korjauksien tarpeellisuudesta ja työn suorituksesta sekä kustannuksista ja maksuajasta sovitaan aina rakennuttajan kanssa erikseen korjaustarpeen ilmetessä. ssa Marko Peltomaa Projektipäällikkö Destia Oy Arja Röytiö Suunnitteluinsinööri n Vesi
