1 Palotarkastusinsinööri Jarkko Heikkinen

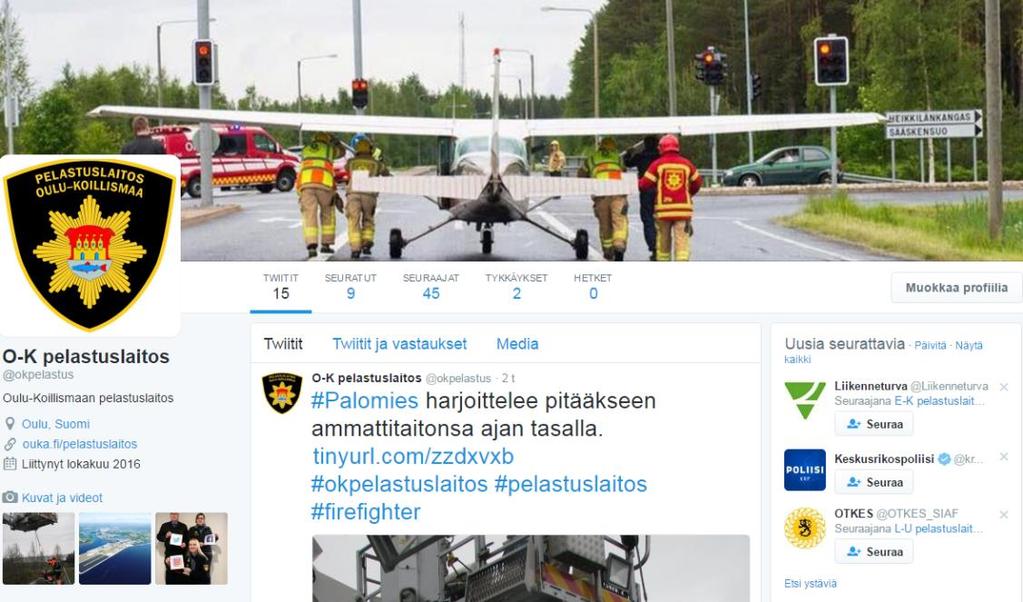

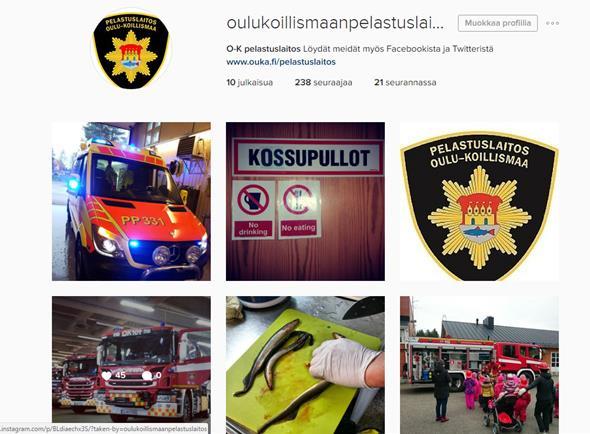

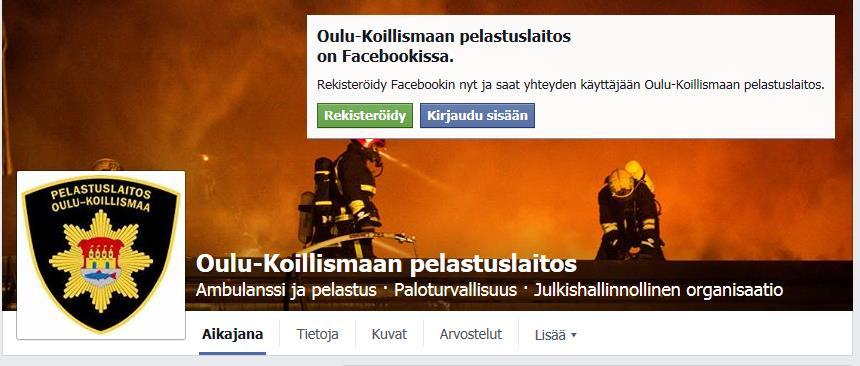

2 Palotarkastusinsinööri Jarkko Heikkinen Oulu-Koillismaan pelastusliikelaitos

3 Tulevaisuus tuo muutoksia! Rakentamismääräyskokoelman E- sarja (rakenteellinen paloturvallisuus) on uudistunut annetulla asetuksella. RakMK E1, E2 ja E4 Ympäristöministeriön asetus rakennusten paloturvallisuudesta. Muutokset kohtuullisen merkittäviä; mm. helpotuksien antaminen (automaattinen paloilmoitin automaattinen sammutuslaitteisto pl. tuotanto- ja varastotilat). Asetus mahdollistaa aiempaa enemmän puun käytön rakentamisessa vaatimukset muilta osin nousee.

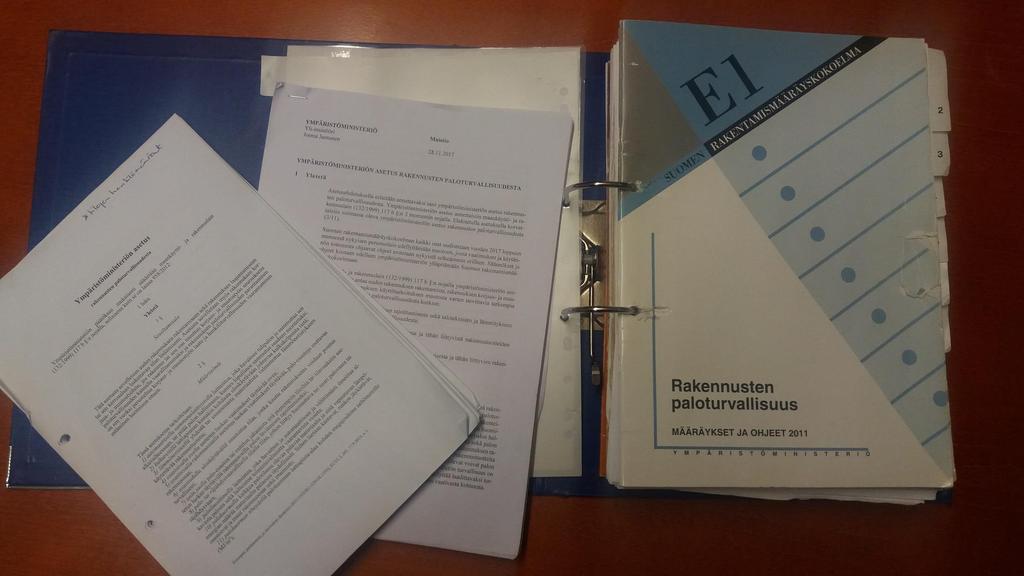

4 Tulevaisuus tuo muutoksia! Luettava rinnan sekä tulevaa asetusta että muistiota. muistiossa on tarkennuksia asetukseen liittyen. Toivottavaa olisi saada mahdollisimman pikaisesti tulkintaopas (entinen ympäristöopas 39), jotta kentällä olisi helpompi tulkita uutta asetusta.

5 Määritelmiä Asetuksen 3 2 momentti: Paloturvallisuudelle asetetut olennaiset tekniset vaatimukset täyttyvät, jos rakennus suunnitellaan ja rakennetaan noudattaen tässä asetuksessa esitettyjä luokkia ja lukuarvoja. Mitä on nämä olennaiset tekniset vaatimukset?

6 Määritelmiä Maankäyttö- ja rakennuslaki 117 b ( /958) Paloturvallisuus Rakennushankkeeseen ryhtyvän on huolehdittava, että rakennus suunnitellaan ja rakennetaan sen käyttötarkoituksen edellyttämällä tavalla paloturvalliseksi. Palon syttymisen vaaraa on rajoitettava. Rakennuksen kantavien rakenteiden on oltava sellaiset, että ne palon sattuessa kestävät vähimmäisajan ottaen huomioon rakennuksen sortuminen, poistumisen turvaaminen, pelastustoiminta ja palon hallintaan saaminen. Palon ja savun kehittymistä ja leviämistä rakennuksessa sekä palon leviämistä lähistöllä oleviin rakennuksiin on pystyttävä rajoittamaan. Rakennuksen rakentamisessa on käytettävä paloturvallisuuden kannalta soveltuvia rakennustuotteita ja teknisiä laitteistoja. Rakennuksen on oltava sellainen, että siinä olevat voivat palon sattuessa pelastautua tai heidät voidaan pelastaa. Pelastushenkilöstön turvallisuus on rakentamisessa otettava huomioon. Lupaviranomainen voi edellyttää laadittavaksi turvallisuusselvityksen poistumisturvallisuuden kannalta erittäin vaativasta kohteesta. Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä: 1) palon syttymisen ja leviämisen rajoittamisesta sekä taloteknisten ja lämmitykseen käytettävien laitteistojen paloturvallisuudesta; 2) rakenteiden kantavuudesta palotilanteessa ja tähän liittyvistä rakennustuotteiden ominaisuuksista; 3) palon ja savun kehittymisen ja leviämisen rajoittamisesta ja tähän liittyvien rakennustuotteiden ja laitteistojen ominaisuuksista; 4) poistumisturvallisuudesta ja turvallisuusselvityksestä; 5) sammutus- ja pelastustehtävien järjestelystä.

7 Uutena tulee paloluokka P0 Oletettuun palonkehitykseen perustuva mitoitus on ollut mahdollista myös aiemmin. Käytettävä kun rakennus suunnitellaan oleellisilta osin tai kokonaan käyttäen oletettuun palonkehitykseen perustuvaa menettelyä. Vaatii sekä suunnittelijalta että viranomaiselta perehtyneisyyttä mitoituksen toteuttamiseen ja suunnitelmien tarkastamiseen. Mitoittaminen sekä laskelmin että simuloinnein?

8 Rakennus Rajoitukset Olennaisten kantavien rakenteiden kestävyys palossa Mitoituspalokuorman tiheys MJ/m 2 1-kerroksinen Korkeus enintään 9 m 30 minuuttia ilman Q fi,k jäähtymisvaihetta 1-kerroksinen Korkeus yli 9 m 60 minuuttia ilman Q fi,k jäähtymisvaihetta 2-kerroksinen, yleensä Korkeus enintään 9 m 30 minuuttia ilman Q fi,k, vähintään 600 MJ/m 2 jäähtymisvaihetta 2-kerroksinen, yleensä Korkeus yli 9 m 60 minuuttia ilman Q fi,k, vähintään 600 MJ/m 2 jäähtymisvaihetta 2-kerroksinen, Palo- ja jäähtymisvaihe Q fi,k, vähintään 600 MJ/m 2 - majoitustila - hoitolaitos - kokoontumis- ja liiketila Yli 50 paikkaa Yli 25 paikkaa Yli 250 henkilöä Yli 2-kerroksinen Korkeus enintään 28 m Palo- ja jäähtymisvaihe Q fi,k, vähintään 600 MJ/m 2 Yli 2-kerroksinen Korkeus yli 28 m Palo- ja jäähtymisvaihe 2,0*Q fi,k, vähintään 900 MJ/m 2 Q fi,k on tilastollisesti tai laskennallisesti määritetty kokonaispalokuorman tiheyden ominaisarvo (80 % fraktiili). Tarkastelu tehdään täysin kehittyneelle palolle. Jos voidaan osoittaa, että lieskahtamista ei tapahdu, mitoitus voidaan tehdä paikalliselle palolle. Lieskahtamisen katsotaan tapahtuneen, kun kuuman savukerroksen keskilämpötila lämpötila saavuttaa 500 celsiusastetta tai kun säteily savukerroksesta lattiaan on yli 20 kilowattia neliölle.

9 Merkittävä muutos luhtitalojen osalta: Aiemmin 2. kerroksinen luhtitalo on ollut mahdollista rakentaa P3 luokkaisena. Uuden asetuksen mukaan luhtitalot tulee tehdä vähintään paloluokassa P2. Loppuuko / vähentyykö perinteisten luhtitalojen rakentaminen määräysten tiukentuessa? Rakennuskustannukset nousevat jossain määrin?

10 Palo-osastojen maksimikoot on määritelty suoraan taulukkoarvoissa. aiemmin oli erilaisia tulkintoja suojaustasosta riippuen: esim. automaattisella paloilmoittimella palo-osaston kokoon + 50% ja automaattisella sammutuslaitteistolla ei välttämättä ole edes ollut ylärajaa. Nyt on selkeät rajat suoraan taulukoissa, ei jätä tulkinnanvaraa. Kun palo-osaston maksimikoko ylitetään, joudutaan tilat osastoimaan toisistaan (pinta-ala osastointi).

11 Palo-osaston kokoa voidaan pääsääntöisesti kasvattaa varustamalla kiinteistö automaattisella sammutuslaitteistolla (sprinklaus). Automaattisella paloilmoittimella voidaan sallia helpotuksia palo-osaston kokoon ainoastaan tuotanto- ja varastotiloissa sekä autosuojissa.

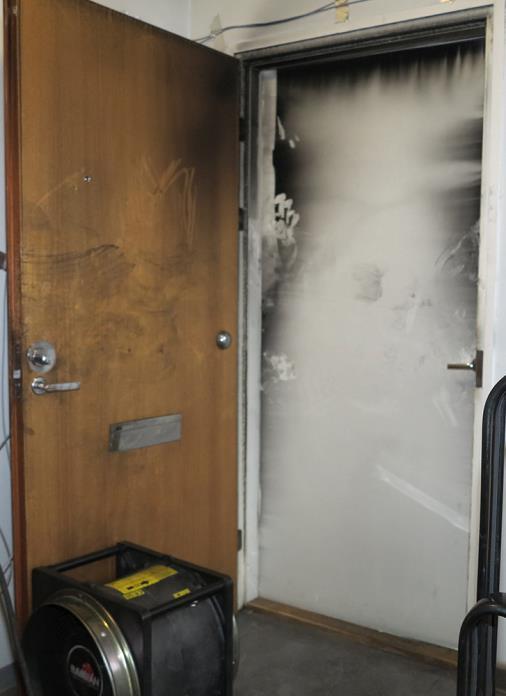

12 Uloskäytävien ja niihin johtavien tilojen ovien tulee olla helposti avattavissa. Ovien on avauduttava poistumissuuntaan jos kyseessä on asunnon kerrostaso-ovi tai oven kautta poistuvien henkilöiden määrä on yli 60. (35 ) Yli 56 metriä korkeiden rakennusten kerrostaso-ovien on oltava myös itsestään sulkeutuvia (suljinlaite, ovipumppu tms) (17 )

13 Käyttötarkoitus Rakennuksen paloluokka ja kerroslukumäärä P1 P2 yli 2 krs. 1) P2 1 2 krs. P3 KERROKSET Asuinrakennukset huoneistoittain huoneistoittain huoneistoittain huoneistoittain Majoitustilat ja hoitolaitokset - yöpymistilat (1 200 * 2 ) ( *) (600 2 *) - muut tilat (3 200 *) (2 400 *) 400 (1 200 *) Kokoontumis- ja liiketilat sekä työpaikkatilat - 1-kerroksinen ( *) ei mahd (9 600 *) 400 (1 200 *) - 2-kerroksinen ( *) ei mahd (4 800 *) 400 (600 *) - yli 2-kerroksinen, työpaikkatilat (9 600 *) ei mahd. ei mahd. - yli 2-kerroksinen, myymälätilat (4 800 *) 300 ei mahd. ei mahd. - yli 2-kerroksinen, muut tilat (4 800 *) ei mahd. ei mahd. Tuotanto- ja varastotilat, palovaarallisuusluokka 1-1-kerroksinen, yleensä ) ( *) ei mahd ) ( *) ( *) - lämmöneristämätön rakennus ( *) ei mahd ( *) kasvihuone ) ei mahd ) ) - 2-kerroksinen ) ( *) ei mahd ) ( *) ei sallittu - yli 2-kerroksinen (9 000 *) ei sallittu ei sallittu ei sallittu Tuotanto- ja varastotilat, palovaarallisuusluokka 2-1-kerroksinen ) ( *) ei mahd ) (6 000 *) 2 000* - yli 1-kerroksinen (6 000 *) ei sallittu ei sallittu ei sallittu Autosuojat -maan päällä rakennuksen osana ) 5) ( *) ei mahd ( *) 400 (3 000*) -maan päällä erillinen autosuoja ) 4) 5) ( *) ei mahd ) ( *) (6 000*) -maan alla ) ( *) ei mahd ) ( *) ei sallittu ULLAKOT alapuolisten osastojen mukaan KELLARIKERROKSET Ullakot ja yläpohjan ontelot jaetaan 400 m 2 osiin, kuitenkin P3-paloluokan asuinrakennuksissa vähintään huoneistoittain. Alapohjan ontelot jaetaan 400 m 2 osiin, jos tilan pinnat eivät vähäisiä osia lukuun ottamatta täytä D-s2, d2 -luokan vaatimuksia. 1) Rakennus on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla, lukuun ottamatta 2 4- kerroksista asuinrakennusta, jonka kaikki kerrokset kuuluvat asunnoittain samaan asuinhuoneistoon ja jonka korkeus on enintään 14 m. 2) Palo-osasto on jaettava majoitushuoneittain osiin. 3) Avoimen autosuojaosaston pinta-ala voi olla 50 prosenttia suurempi. 4) Enintään viisikerroksisessa avoimessa autosuojassa voidaan enimmäisalaa käyttää kerrosten pinta-aloina, vaikka eri kerrosten väliset ajotiet yhtyvät. Tämä edellyttää kuitenkin, että välipohjien luokka on vähintään REI 60. 5) Palo-osaston pinta-alaa voi kasvattaa enintään 50 prosentilla, jos tila varustetaan hätäkeskukseen kytketyllä paloilmoittimella ja tehokas sammutustyö voidaan aloittaa riittävän aikaisessa vaiheessa. * Kun rakennus tai tila on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla.

14 Kulkureittien maksimipituutta lähimpään uloskäytävään on kasvatettu aiemmista taulukkoarvoista. Kulkureitin pituuteen vaikuttaa rakennuksen käyttötarkoitus sekä suojaustaso. Poistumisalueen käyttötarkoitus Yleensä (m) Savuilmaisuun perustuva paloilmoitin tai automaattinen sammutuslaitteisto (m) Savuilmaisuun perustuva paloilmoitin ja automaattinen sammutuslaitteisto (m) Poistumisalue, josta on vain yksi uloskäytävä 30 1) 2) 30 1) 30 1) Hoitolaitosten yöpymistilat Majoitustilat, hoitolaitosten muut tilat sekä myymälät ) ) Muut tilat 45 2) ) ) 1) Etäisyyksiä voidaan ylittää 20 prosentilla maanpinnan tasolla olevassa kerroksessa, jos poistuminen hätätilanteessa on mahdollista helposti avattavien ikkunoiden kautta. 2) Rakennusvalvontaviranomainen voi perustellusta syystä edellyttää pienempiä kulkureitin enimmäispituuksia silloin, kun tilan erityisestä käytöstä johtuva poikkeuksellinen riski palon nopeaan syttymiseen ja leviämiseen voi vaarantaa turvallisen poistumisen. 3) Alaraja vastaa enintään kolmen metrin keskimääräistä huonekorkeutta ja yläraja yli 10 metrin keskimääräistä huonekorkeutta. Väliarvot interpoloidaan lineaarisesti.

15

16 Palomieshissi: Kumoutunut E1 kertoi seuraavaa: Yli 16-kerroksisessa rakennuksessa on hissi varustettava sellaisin laittein, että sen käyttö on mahdollista pelastus- ja sammutustyössä. Uusi asetus: Hissiä on voitava käyttää pelastus- ja sammutustyössä (palomieshissi); sisäänkäyntitason yläpuolisissa tiloissa, kun ylimmän kerroksen lattian etäisyys ylittää 38 metriä rakennuksen sisäänkäyntitasosta; sisäänkäyntitason alapuolisissa tiloissa, kun kellarikerroksen lattian etäisyys ylittää 14 metriä rakennuksen sisäänkäyntitasosta ja kyseisen kellarikerroksen poistumisalueen pinta-ala on yli 800 m 2. Hissikorin on oltava sisämitoiltaan paarikuljetukseen soveltuva.

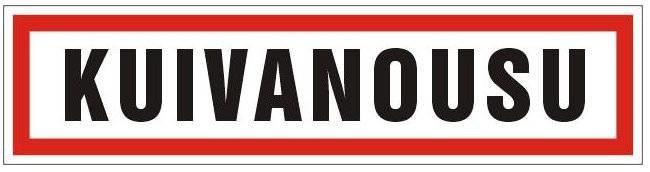

17 Kuivanousu vaaditaan jatkossa myös kellaritiloja ajatellen. Rakennus, jonka ylimmän lattiatason korkeus sitä palvelevan porrashuoneen sisäänkäyntitasosta on yli 24 metriä tai kellarikerroksen lattiatason etäisyys sitä palvelevan porrashuoneen sisäänkäyntitasosta on yli 14 metriä, on varustettava tarkoitukseen sopivalla kiinteällä sammutusvesiputkistolla. Pelastuslaitokselta on tulossa ohje kuivanousujen suunnittelua ja toteutusta varten.

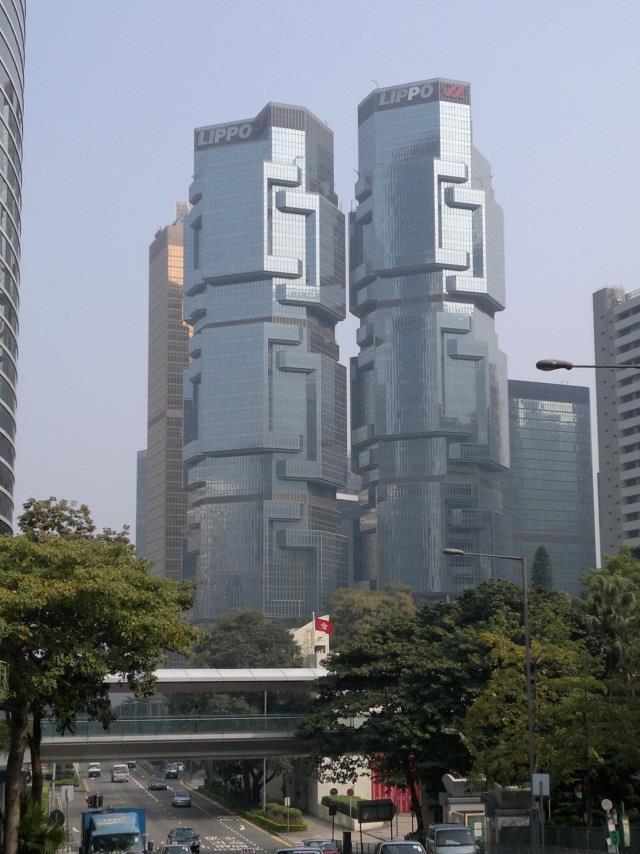

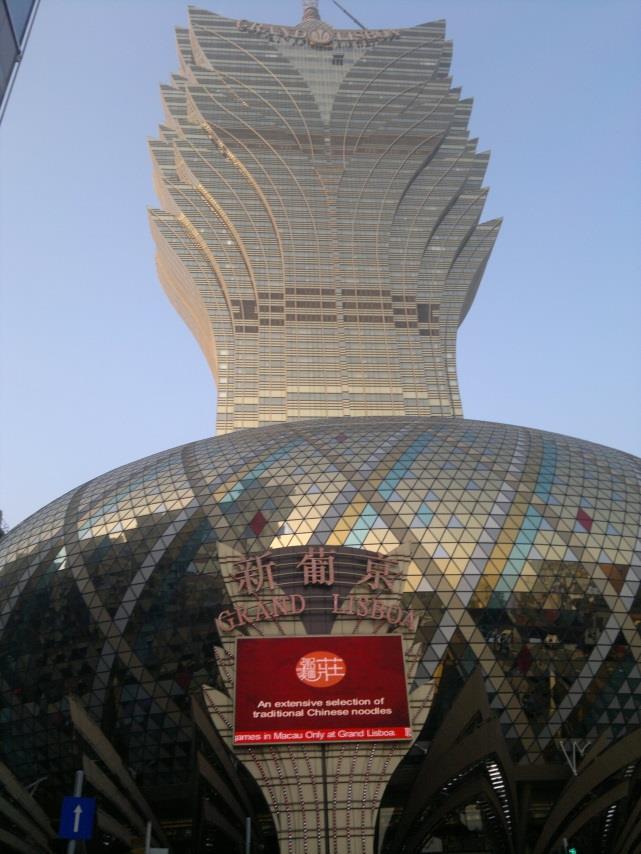

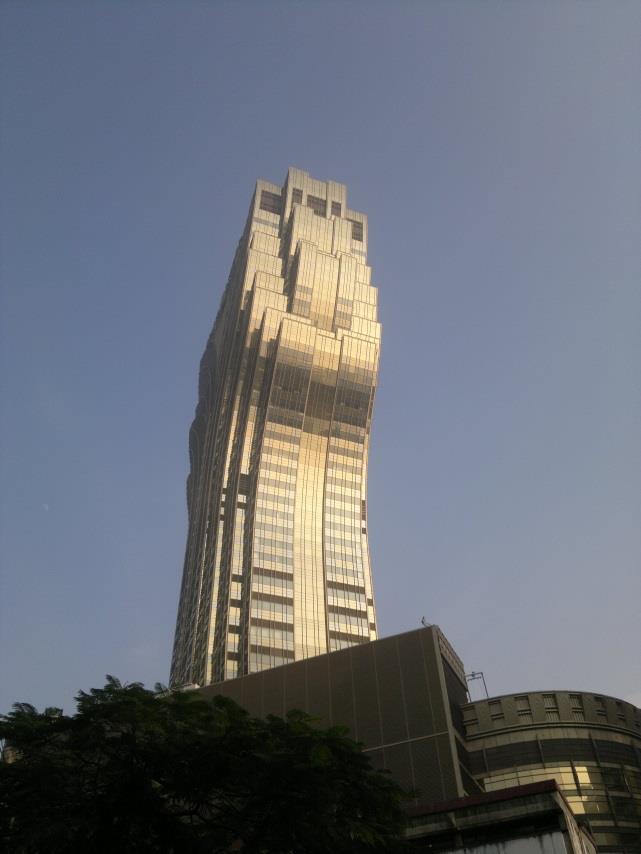

18 Vanhat määräykset ottivat hyvin pitkälti kantaa rakennuksen kerroslukuun. Tulevaisuudessa on enemmän merkitystä rakennuksen korkeudella.
