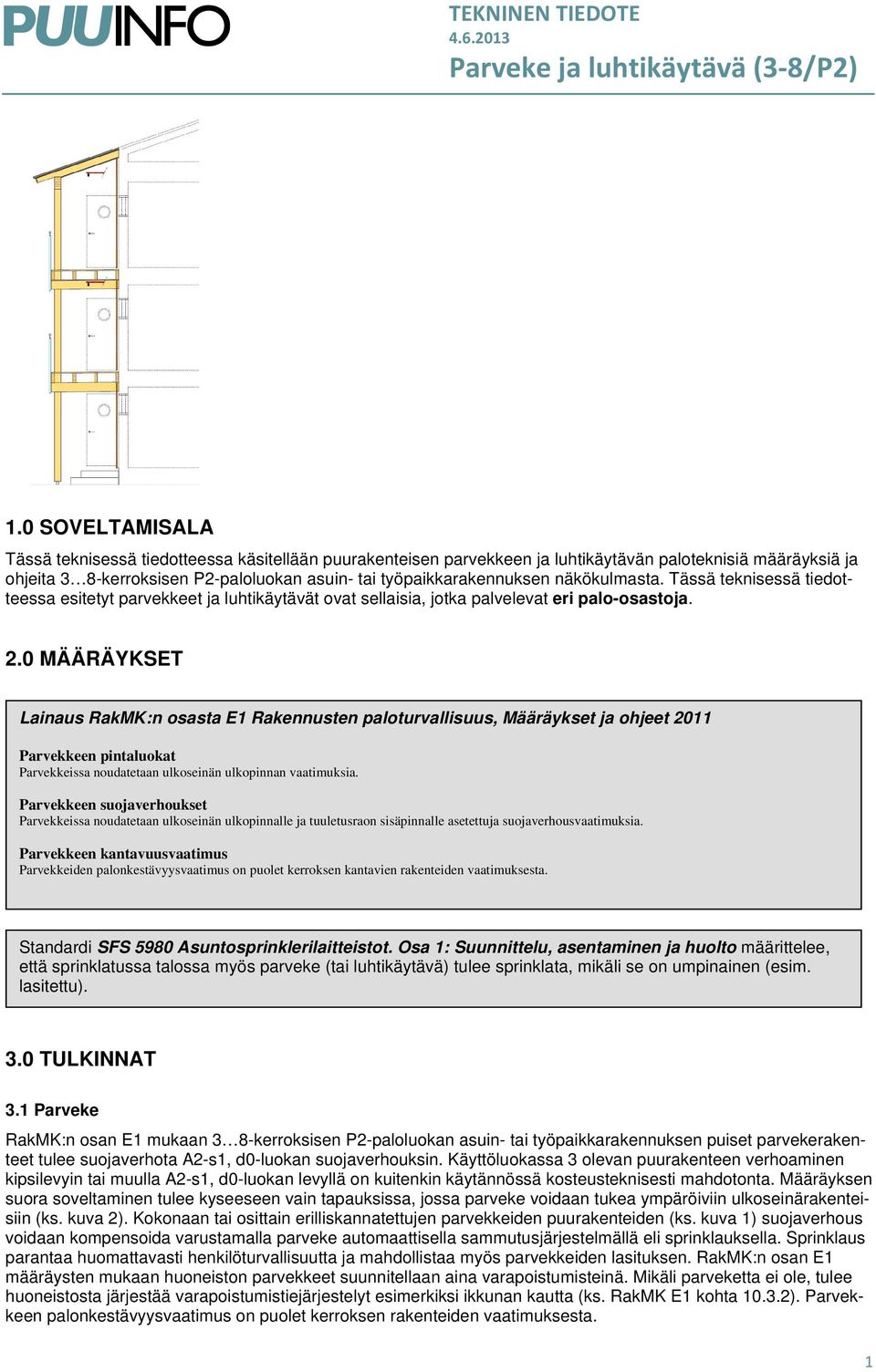

1 .6.0 Parveke ja luhtikäytävä (-8/P).0 SOVELTAMISALA Tässä teknisessä tiedotteessa käsitellään puurakenteisen parvekkeen ja luhtikäytävän paloteknisiä määräyksiä ja ohjeita 8-kerroksisen P-paloluokan asuin- tai työpaikkarakennuksen näkökulmasta. Tässä teknisessä tiedotteessa esitetyt parvekkeet ja luhtikäytävät ovat sellaisia, jotka palvelevat eri palo-osastoja..0 MÄÄRÄYKSET Lainaus RakMK:n osasta E Rakennusten paloturvallisuus, Määräykset ja ohjeet 0 Parvekkeen pintaluokat Parvekkeissa noudatetaan ulkoseinän ulkopinnan vaatimuksia. Parvekkeen suojaverhoukset Parvekkeissa noudatetaan ulkoseinän ulkopinnalle ja tuuletusraon sisäpinnalle asetettuja suojaverhousvaatimuksia. Parvekkeen kantavuusvaatimus Parvekkeiden palonkestävyysvaatimus on puolet kerroksen kantavien rakenteiden vaatimuksesta. Standardi SFS 980 Asuntosprinklerilaitteistot. Osa : Suunnittelu, asentaminen ja huolto määrittelee, että sprinklatussa talossa myös parveke (tai luhtikäytävä) tulee sprinklata, mikäli se on umpinainen (esim. lasitettu)..0 TULKINNAT. Parveke RakMK:n osan E mukaan 8-kerroksisen P-paloluokan asuin- tai työpaikkarakennuksen puiset parvekerakenteet tulee suojaverhota A-s, d0-luokan suojaverhouksin. Käyttöluokassa olevan puurakenteen verhoaminen kipsilevyin tai muulla A-s, d0-luokan levyllä on kuitenkin käytännössä kosteusteknisesti mahdotonta. Määräyksen suora soveltaminen tulee kyseeseen vain tapauksissa, jossa parveke voidaan tukea ympäröiviin ulkoseinärakenteisiin (ks. kuva ). Kokonaan tai osittain erilliskannatettujen parvekkeiden puurakenteiden (ks. kuva ) suojaverhous voidaan kompensoida varustamalla parveke automaattisella sammutusjärjestelmällä eli sprinklauksella. Sprinklaus parantaa huomattavasti henkilöturvallisuutta ja mahdollistaa myös parvekkeiden lasituksen. RakMK:n osan E määräysten mukaan huoneiston parvekkeet suunnitellaan aina varapoistumisteinä. Mikäli parveketta ei ole, tulee huoneistosta järjestää varapoistumistiejärjestelyt esimerkiksi ikkunan kautta (ks. RakMK E kohta 0..). Parvekkeen palonkestävyysvaatimus on puolet kerroksen rakenteiden vaatimuksesta.

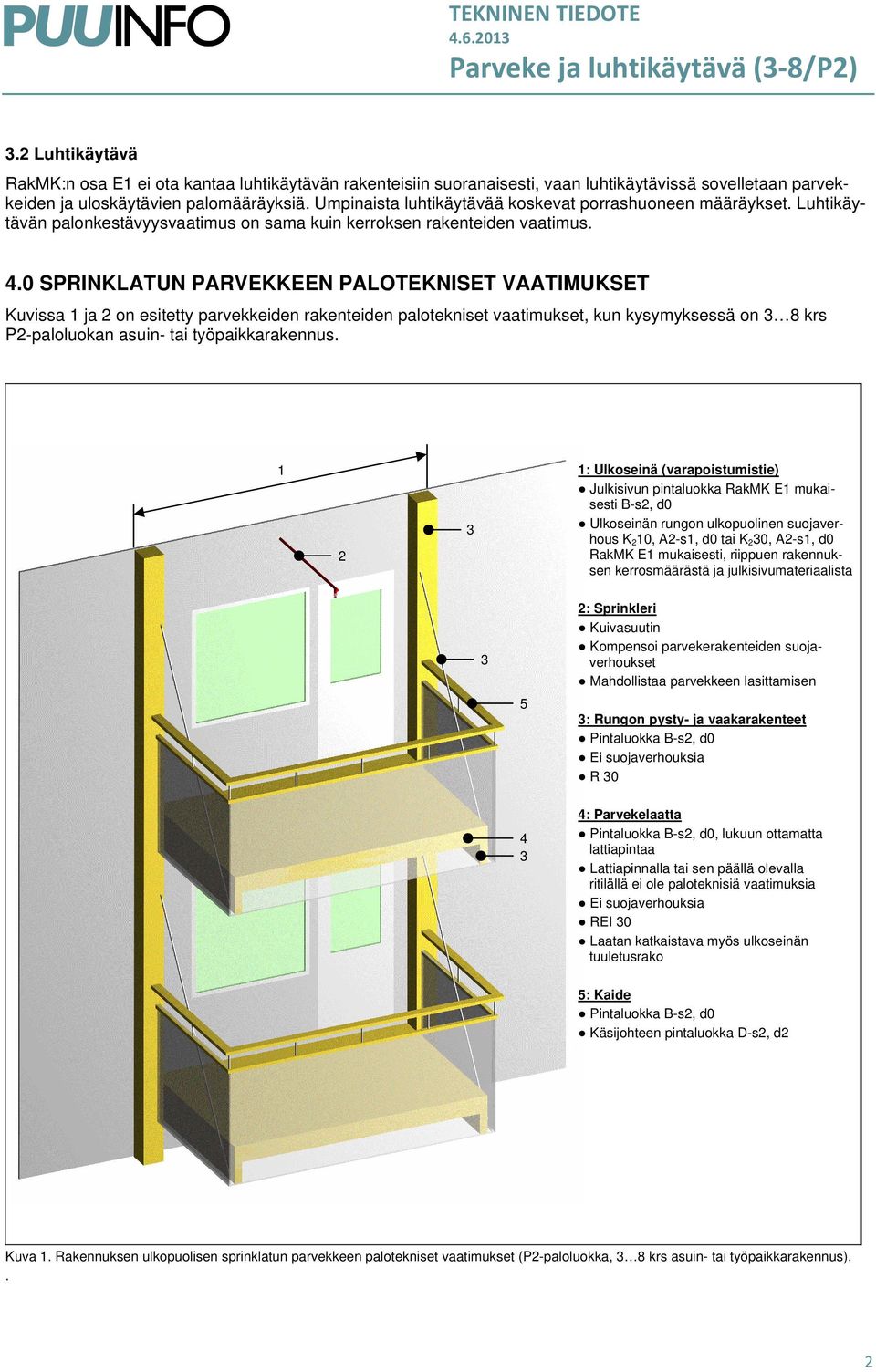

2 TEKNINEN TIEDOTE.6.0 Parveke ja luhtikäytävä (-8/P). Luhtikäytävä RakMK:n osa E ei ota kantaa luhtikäytävän rakenteisiin suoranaisesti, vaan luhtikäytävissä sovelletaan parvekkeiden ja uloskäytävien palomääräyksiä. Umpinaista luhtikäytävää koskevat porrashuoneen määräykset. Luhtikäytävän palonkestävyysvaatimus on sama kuin kerroksen rakenteiden vaatimus..0 SPRINKLATUN PARVEKKEEN PALOTEKNISET VAATIMUKSET Kuvissa ja on esitetty parvekkeiden rakenteiden palotekniset vaatimukset, kun kysymyksessä on 8 krs P-paloluokan asuin- tai työpaikkarakennus. : Ulkoseinä (varapoistumistie) Julkisivun pintaluokka RakMK E mukaisesti Ulkoseinän rungon ulkopuolinen suojaverhous K0, A-s, d0 tai K0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä ja julkisivumateriaalista : Sprinkleri Kuivasuutin Kompensoi parvekerakenteiden suojaverhoukset Mahdollistaa parvekkeen lasittamisen : Rungon pysty- ja vaakarakenteet Pintaluokka R 0 : Parvekelaatta Pintaluokka, lukuun ottamatta lattiapintaa Lattiapinnalla tai sen päällä olevalla ritilällä ei ole paloteknisiä vaatimuksia REI 0 Laatan katkaistava myös ulkoseinän tuuletusrako : Kaide Pintaluokka Käsijohteen pintaluokka D-s, d Kuva. Rakennuksen ulkopuolisen sprinklatun parvekkeen palotekniset vaatimukset (P-paloluokka, 8 krs asuin- tai työpaikkarakennus)..

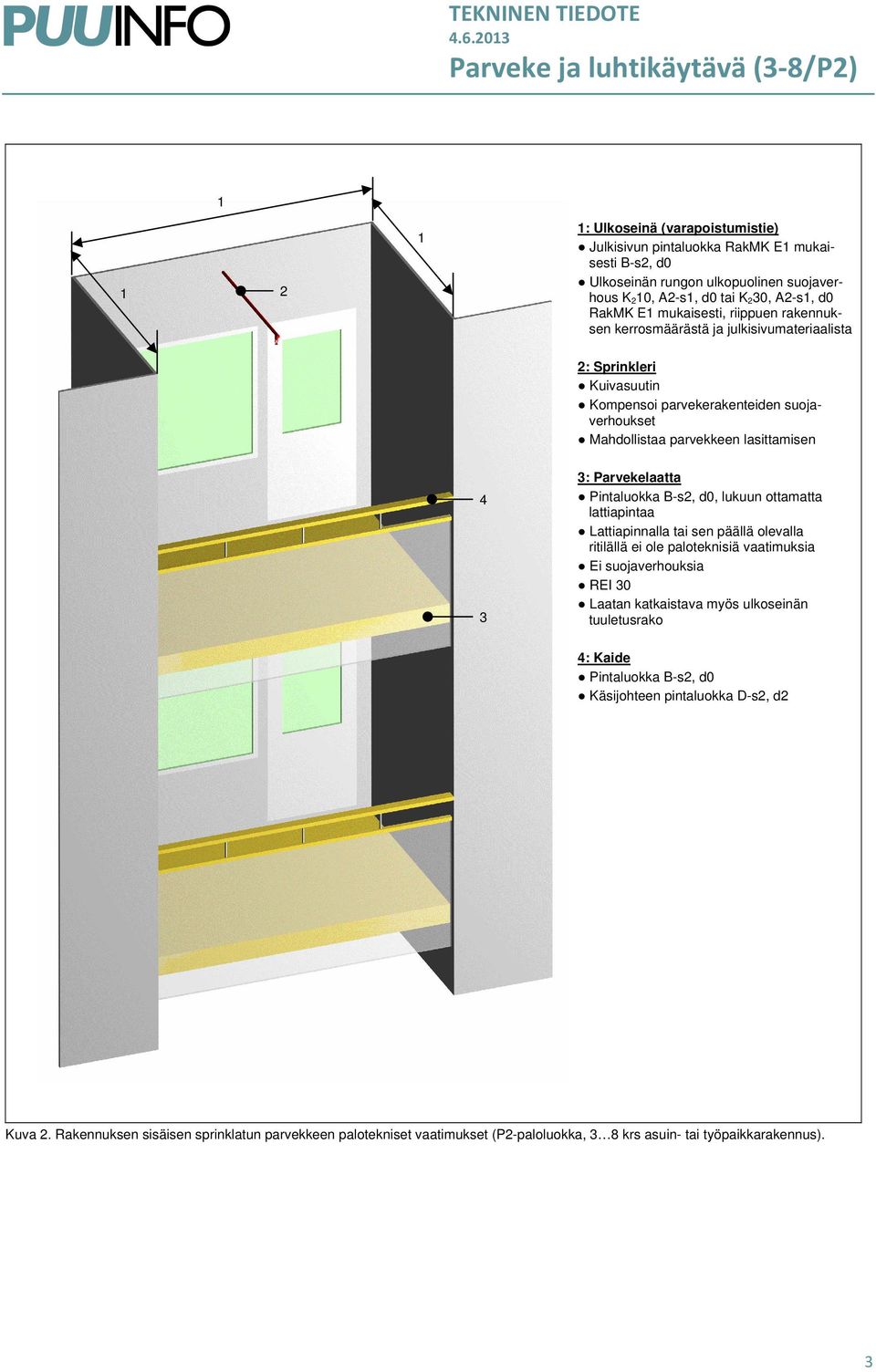

3 .6.0 Parveke ja luhtikäytävä (-8/P) : Ulkoseinä (varapoistumistie) Julkisivun pintaluokka RakMK E mukaisesti Ulkoseinän rungon ulkopuolinen suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä ja julkisivumateriaalista : Sprinkleri Kuivasuutin Kompensoi parvekerakenteiden suojaverhoukset Mahdollistaa parvekkeen lasittamisen : Parvekelaatta Pintaluokka, lukuun ottamatta lattiapintaa Lattiapinnalla tai sen päällä olevalla ritilällä ei ole paloteknisiä vaatimuksia REI 0 Laatan katkaistava myös ulkoseinän tuuletusrako : Kaide Pintaluokka Käsijohteen pintaluokka D-s, d Kuva. Rakennuksen sisäisen sprinklatun parvekkeen palotekniset vaatimukset (P-paloluokka, 8 krs asuin- tai työpaikkarakennus).

4 .6.0 Parveke ja luhtikäytävä (-8/P).0 SPRINKLATUN LUHTIKÄYTÄVÄN PALOTEKNISET VAATIMUKSET Kuvassa ja on esitetty luhtikäytävän rakenteiden palotekniset vaatimukset, kun kysymyksessä on 8 krs P-paloluokan asuin- tai työpaikkarakennus. Umpinaista luhtikäytävää koskevat porrashuoneen määräykset. : Ulkoseinä (luhtikäytävä ja. kerros) Julkisivun pintaluokka RakMK E mukaisesti Ulkoseinän rungon ulkopuolinen suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä ja julkisivumateriaalista 7 : Ulkoseinän osastoivuus (luhtikäytävä) Seinä REI 60 sisäpuolista paloa vastaan Ovi EI 0 sisäpuolista paloa vastaan Ikkuna seinässä EI 60 ja ikkuna ovessa EI 0 sisäpuolista paloa vastaan, jos ikkunan alareuna alle 00 mm lattiasta ja poistuminen tapahtuu kyseisen ikkunan ohi Ikkunalla seinässä ja ovessa ei vaatimusta, jos ikkunan alareuna yli 00 mm lattiasta 8 6 : Sprinkleri Kuivasuutin Kompensoi luhtikäytävärakenteiden suojaverhoukset 7 : Rungon pysty- ja vaakarakenteet Pintaluokka R 60 : Käytävälaatta REI 60 Laatan katkaistava myös ulkoseinän tuuletusrako 6: Käytävälaatan yläpinta Lattian päällä oleva vedeneristys yhdessä puuritilän kanssa täyttävät pintaluokan D FL -s 8 6 7: Käytävän kattopinta Pintaluokka A-s, d0 8: Kaide Pintaluokka Käsijohteen pintaluokka D-s, d 9: Aita Mikäli maan tasossa olevassa kerroksessa on aita, käsitellään myös tätä kerrosta paloteknisesti kuten luhtikäytävää 9 Kuva. Avoimen sprinklatun luhtikäytävän palotekniset vaatimukset (P-paloluokka, 8 krs asuin- tai työpaikkarakennus).

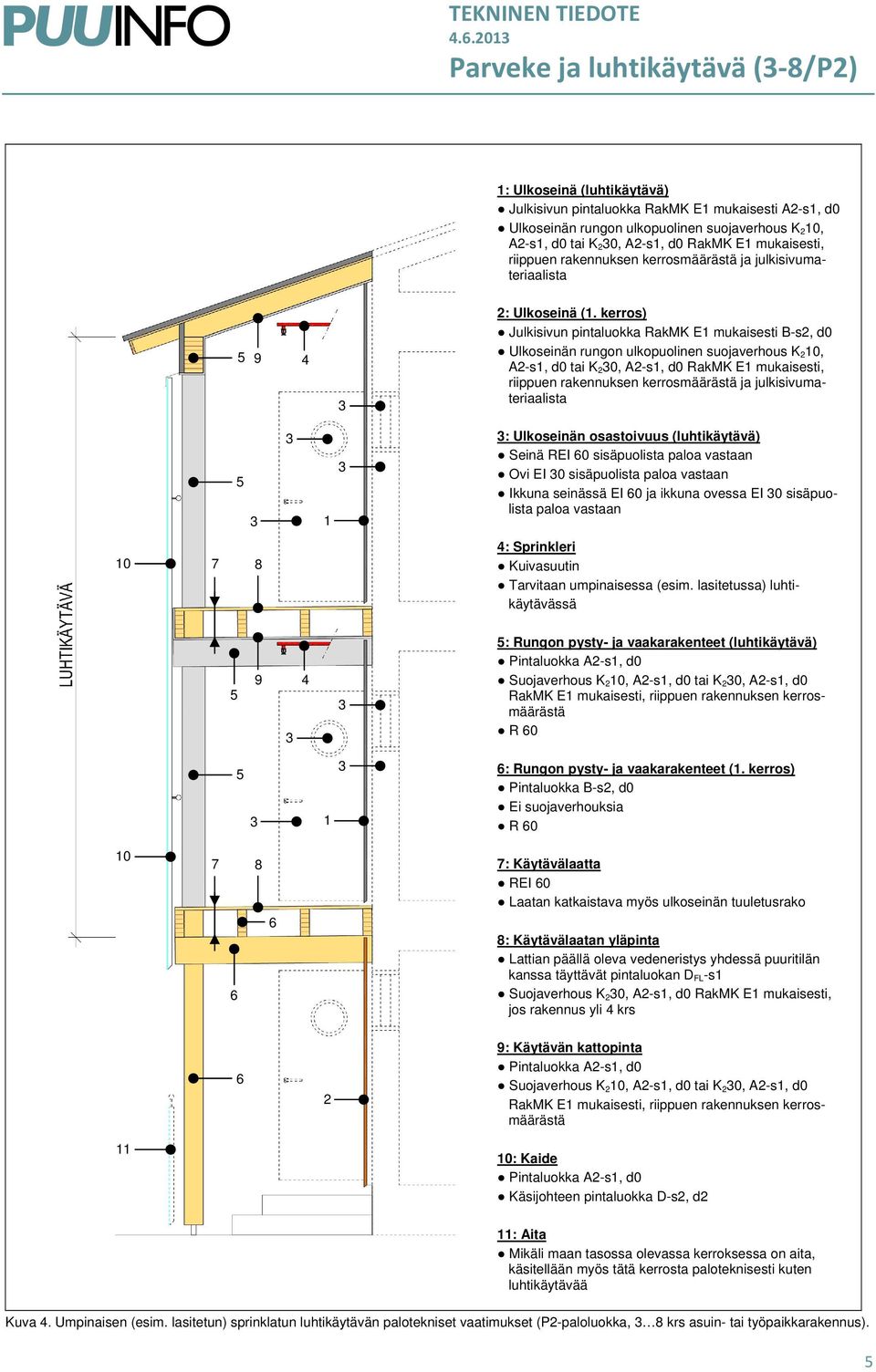

5 .6.0 Parveke ja luhtikäytävä (-8/P) : Ulkoseinä (luhtikäytävä) Julkisivun pintaluokka RakMK E mukaisesti A-s, d0 Ulkoseinän rungon ulkopuolinen suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä ja julkisivumateriaalista 9 : Ulkoseinä (. kerros) Julkisivun pintaluokka RakMK E mukaisesti Ulkoseinän rungon ulkopuolinen suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä ja julkisivumateriaalista : Ulkoseinän osastoivuus (luhtikäytävä) Seinä REI 60 sisäpuolista paloa vastaan Ovi EI 0 sisäpuolista paloa vastaan Ikkuna seinässä EI 60 ja ikkuna ovessa EI 0 sisäpuolista paloa vastaan : Sprinkleri Kuivasuutin Tarvitaan umpinaisessa (esim. lasitetussa) luhtikäytävässä 9 : Rungon pysty- ja vaakarakenteet (luhtikäytävä) Pintaluokka A-s, d0 Suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä R 60 6: Rungon pysty- ja vaakarakenteet (. kerros) Pintaluokka R : Käytävälaatta REI 60 Laatan katkaistava myös ulkoseinän tuuletusrako 8: Käytävälaatan yläpinta Lattian päällä oleva vedeneristys yhdessä puuritilän kanssa täyttävät pintaluokan D FL -s Suojaverhous K 0, A-s, d0 RakMK E mukaisesti, jos rakennus yli krs 6 9: Käytävän kattopinta Pintaluokka A-s, d0 Suojaverhous K 0, A-s, d0 tai K 0, A-s, d0 RakMK E mukaisesti, riippuen rakennuksen kerrosmäärästä 0: Kaide Pintaluokka A-s, d0 Käsijohteen pintaluokka D-s, d : Aita Mikäli maan tasossa olevassa kerroksessa on aita, käsitellään myös tätä kerrosta paloteknisesti kuten luhtikäytävää Kuva. Umpinaisen (esim. lasitetun) sprinklatun luhtikäytävän palotekniset vaatimukset (P-paloluokka, 8 krs asuin- tai työpaikkarakennus).

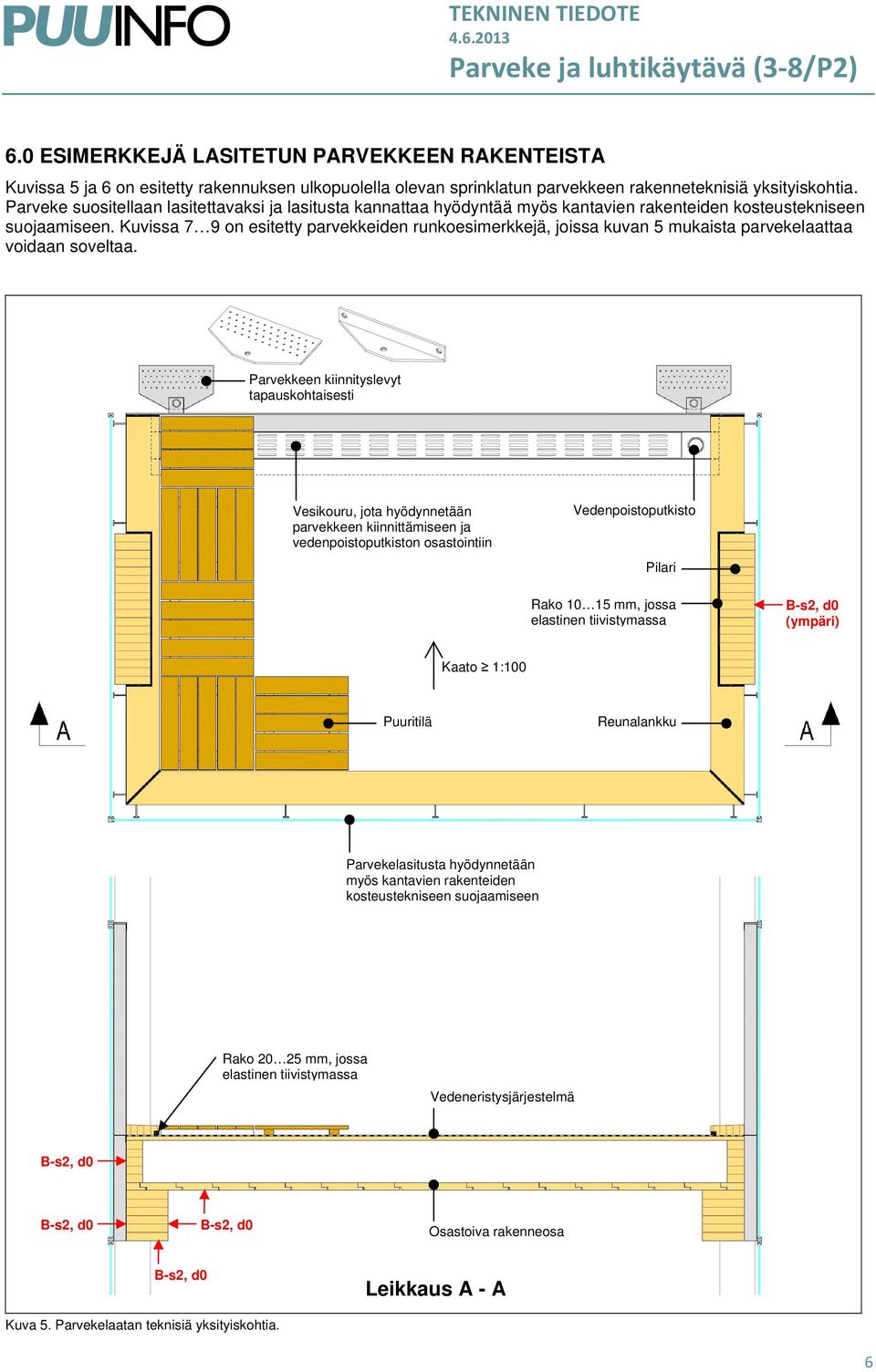

6 .6.0 Parveke ja luhtikäytävä (-8/P) 6.0 ESIMERKKEJÄ LASITETUN PARVEKKEEN RAKENTEISTA Kuvissa ja 6 on esitetty rakennuksen ulkopuolella olevan sprinklatun parvekkeen rakenneteknisiä yksityiskohtia. Parveke suositellaan lasitettavaksi ja lasitusta kannattaa hyödyntää myös kantavien rakenteiden kosteustekniseen suojaamiseen. Kuvissa 7 9 on esitetty parvekkeiden runkoesimerkkejä, joissa kuvan mukaista parvekelaattaa voidaan soveltaa. Parvekkeen kiinnityslevyt tapauskohtaisesti Vesikouru, jota hyödynnetään parvekkeen kiinnittämiseen ja vedenpoistoputkiston osastointiin Vedenpoistoputkisto Pilari Rako 0 mm, jossa elastinen tiivistymassa (ympäri) Kaato :00 Puuritilä Reunalankku Parvekelasitusta hyödynnetään myös kantavien rakenteiden kosteustekniseen suojaamiseen Rako 0 mm, jossa elastinen tiivistymassa Vedeneristysjärjestelmä Osastoiva rakenneosa Leikkaus A - A Kuva. Parvekelaatan teknisiä yksityiskohtia. 6

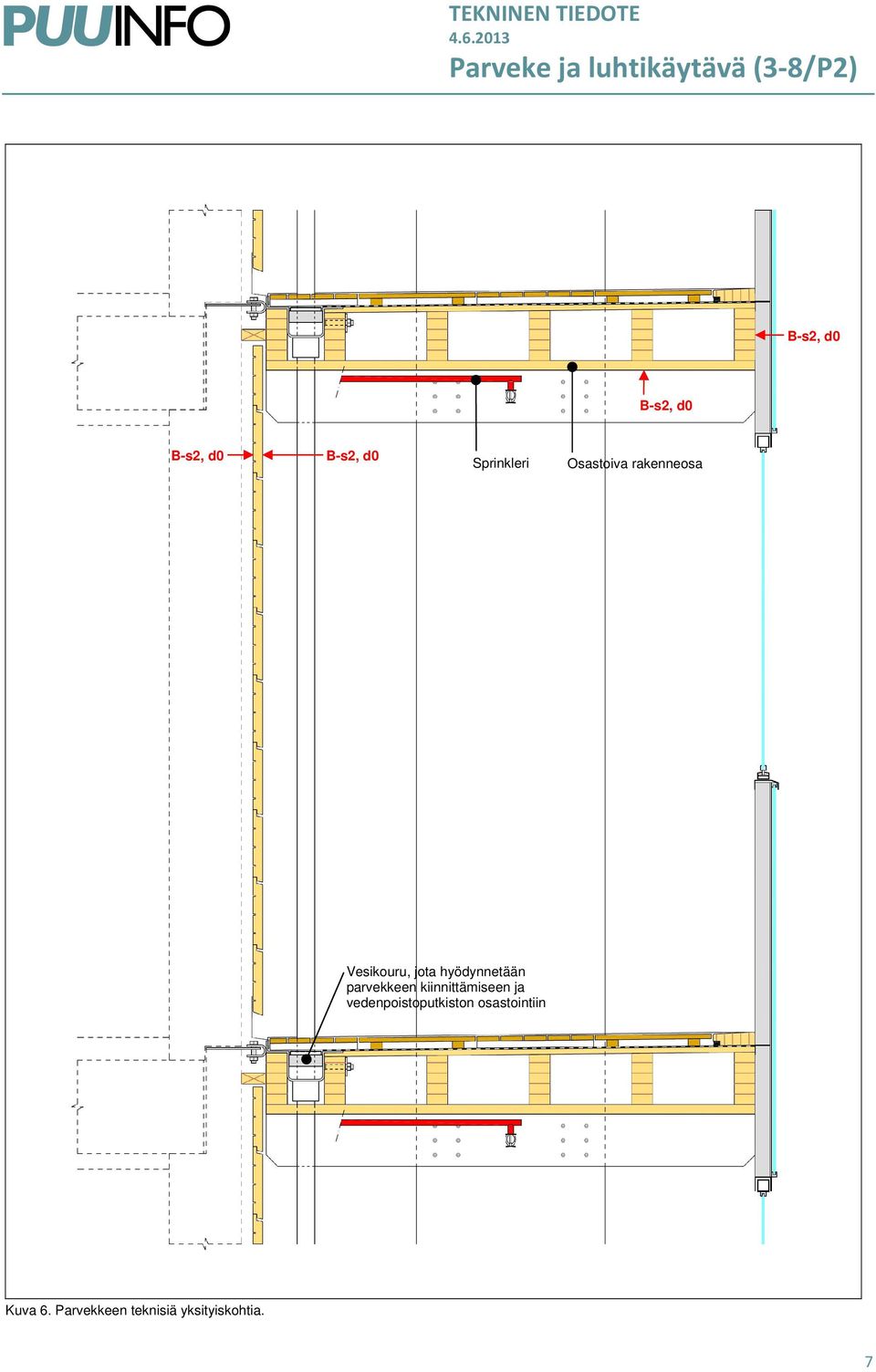

7 .6.0 Parveke ja luhtikäytävä (-8/P) Sprinkleri Osastoiva rakenneosa Vesikouru, jota hyödynnetään parvekkeen kiinnittämiseen ja vedenpoistoputkiston osastointiin Kuva 6. Parvekkeen teknisiä yksityiskohtia. 7

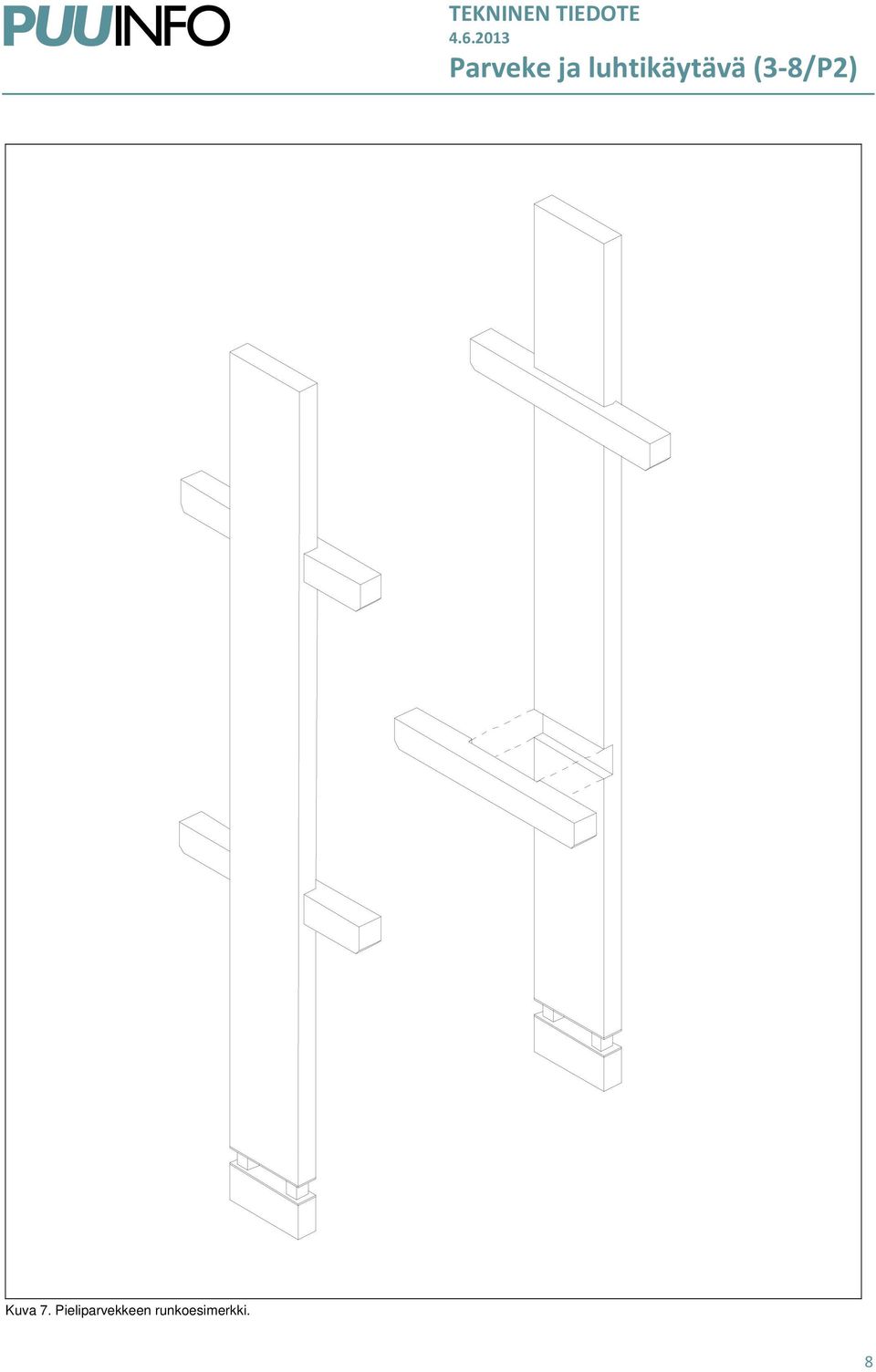

8 .6.0 Parveke ja luhtikäytävä (-8/P) Kuva 7. Pieliparvekkeen runkoesimerkki. 8

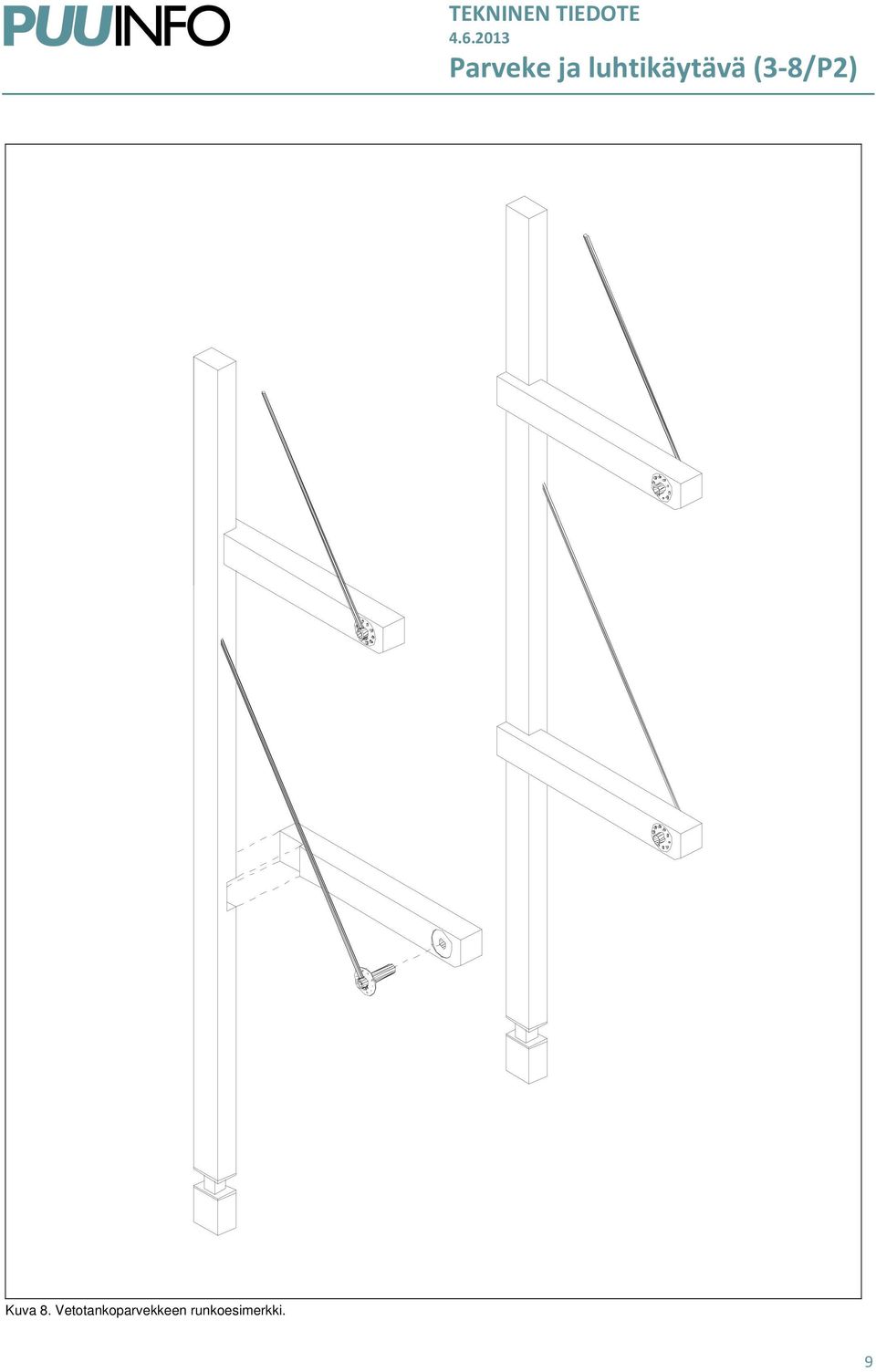

9 .6.0 Parveke ja luhtikäytävä (-8/P) Kuva 8. Vetotankoparvekkeen runkoesimerkki. 9

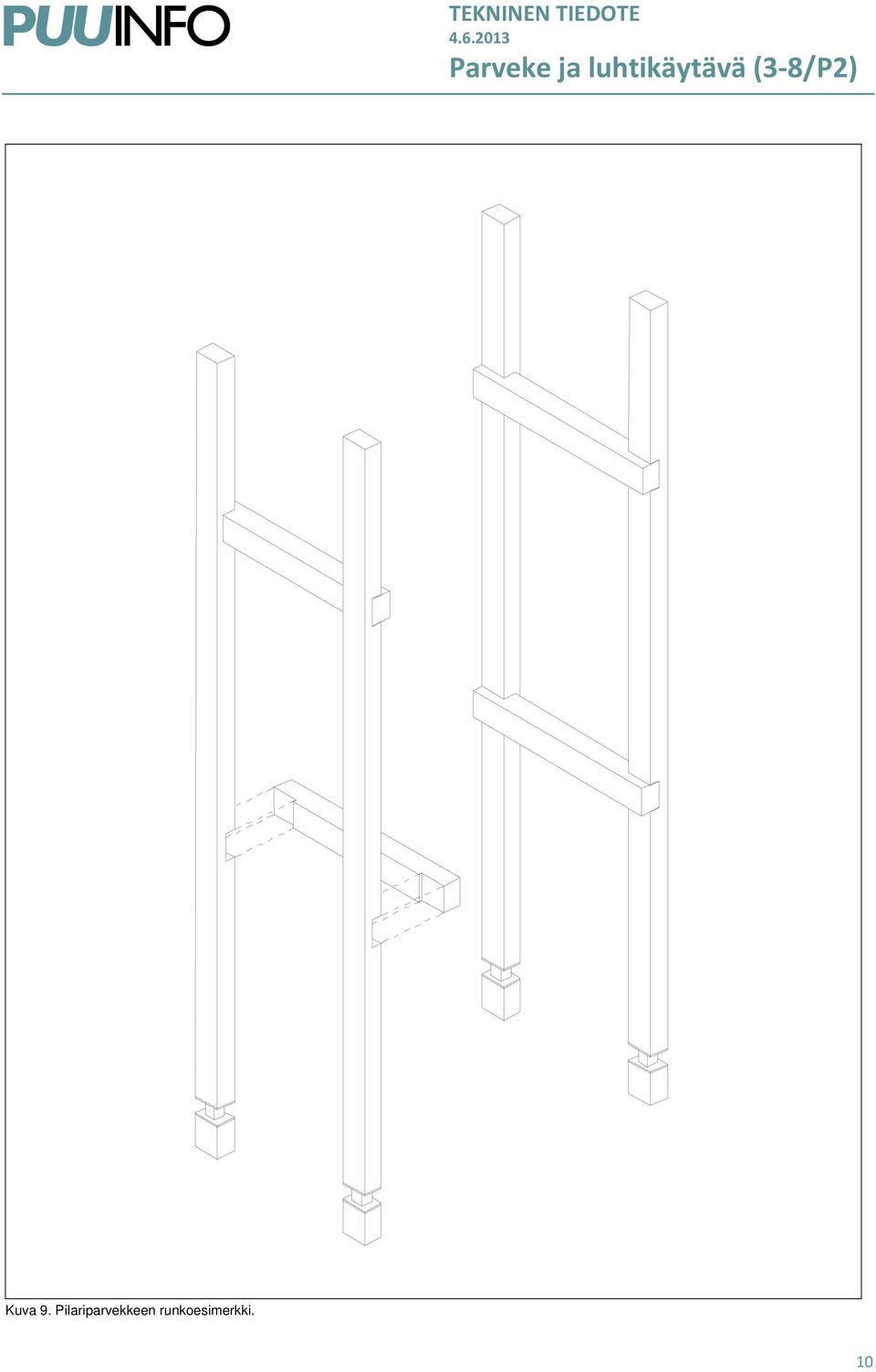

10 .6.0 Parveke ja luhtikäytävä (-8/P) Kuva 9. Pilariparvekkeen runkoesimerkki. 0

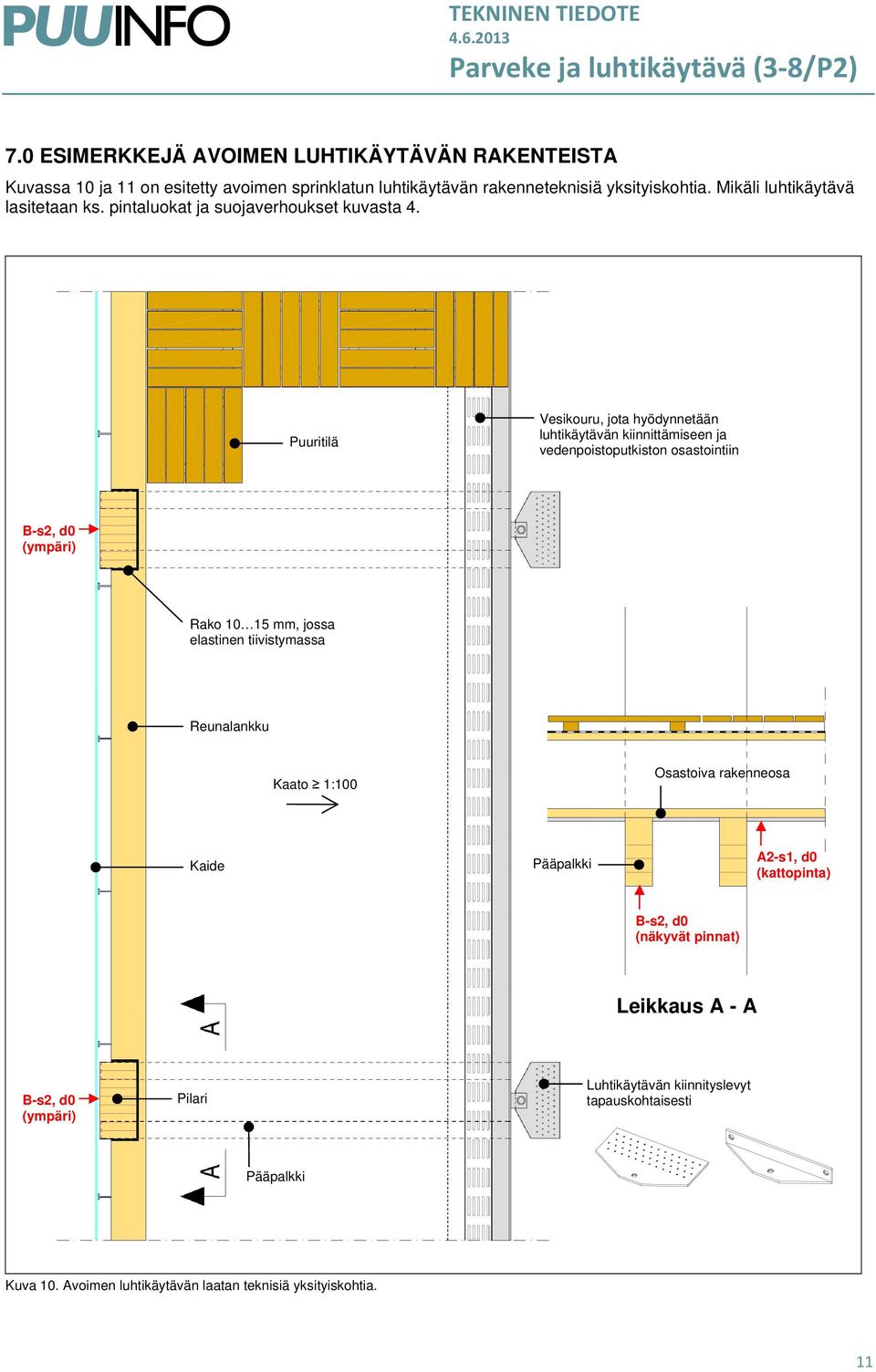

11 .6.0 Parveke ja luhtikäytävä (-8/P) 7.0 ESIMERKKEJÄ AVOIMEN LUHTIKÄYTÄVÄN RAKENTEISTA Kuvassa 0 ja on esitetty avoimen sprinklatun luhtikäytävän rakenneteknisiä yksityiskohtia. Mikäli luhtikäytävä lasitetaan ks. pintaluokat ja suojaverhoukset kuvasta. Puuritilä Vesikouru, jota hyödynnetään luhtikäytävän kiinnittämiseen ja vedenpoistoputkiston osastointiin (ympäri) Rako 0 mm, jossa elastinen tiivistymassa Reunalankku Kaato :00 Osastoiva rakenneosa Kaide Pääpalkki A-s, d0 (kattopinta) (näkyvät pinnat) Leikkaus A - A (ympäri) Pilari Luhtikäytävän kiinnityslevyt tapauskohtaisesti Pääpalkki Kuva 0. Avoimen luhtikäytävän laatan teknisiä yksityiskohtia.

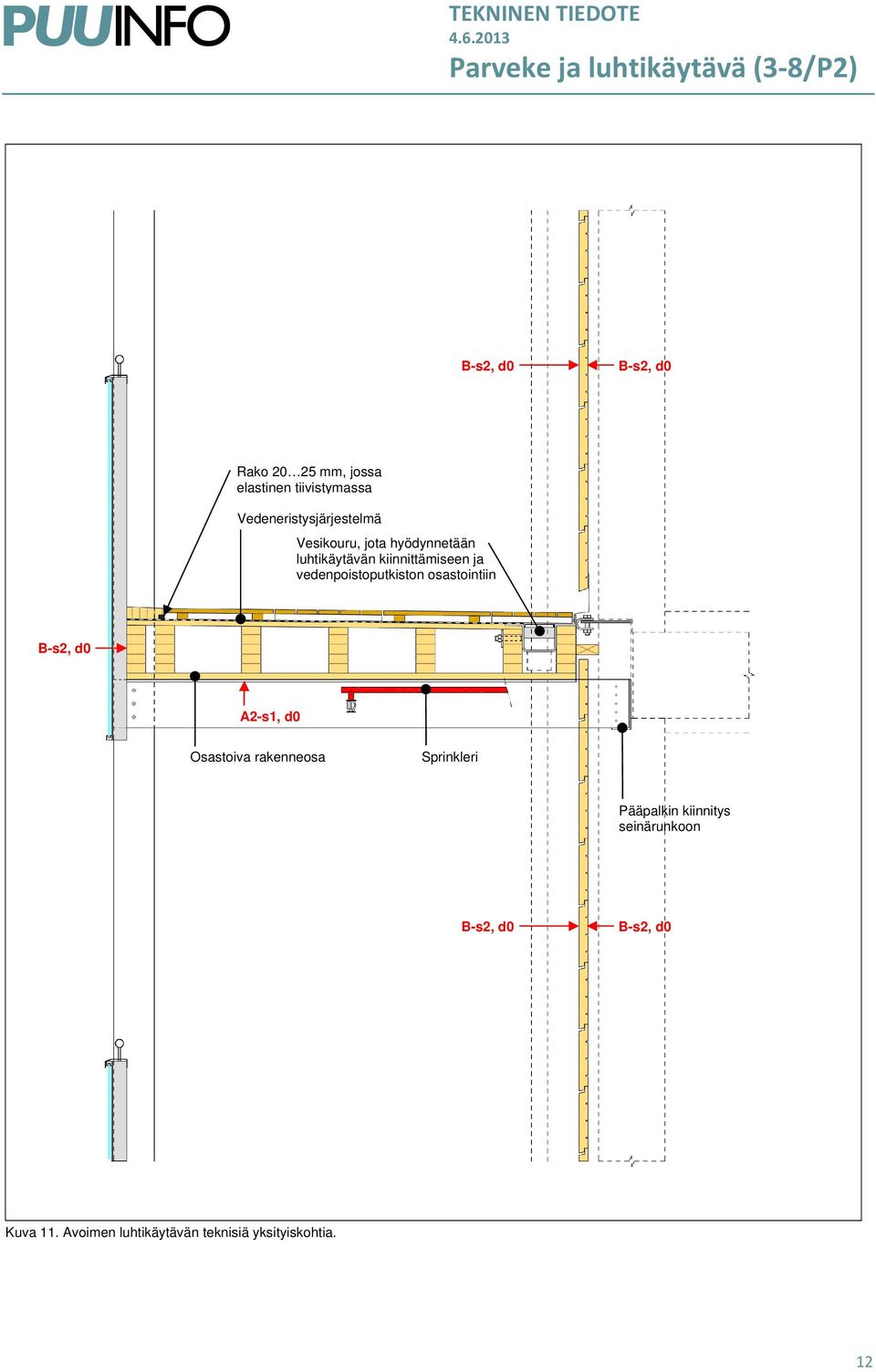

12 .6.0 Parveke ja luhtikäytävä (-8/P) Rako 0 mm, jossa elastinen tiivistymassa Vedeneristysjärjestelmä Vesikouru, jota hyödynnetään luhtikäytävän kiinnittämiseen ja vedenpoistoputkiston osastointiin A-s, d0 Osastoiva rakenneosa Sprinkleri Pääpalkin kiinnitys seinärunkoon Kuva. Avoimen luhtikäytävän teknisiä yksityiskohtia.

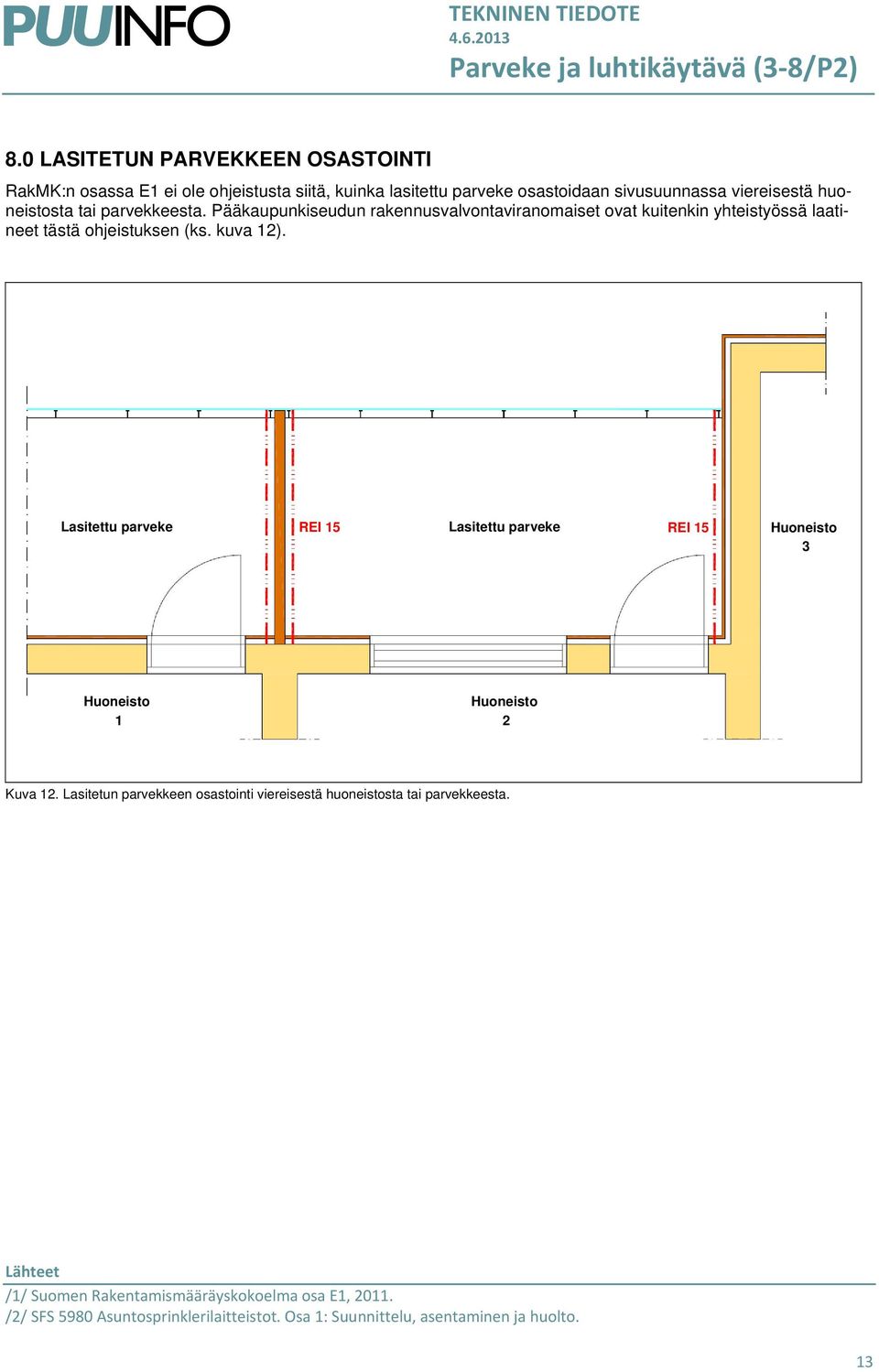

13 .6.0 Parveke ja luhtikäytävä (-8/P) 8.0 LASITETUN PARVEKKEEN OSASTOINTI RakMK:n osassa E ei ole ohjeistusta siitä, kuinka lasitettu parveke osastoidaan sivusuunnassa viereisestä huoneistosta tai parvekkeesta. Pääkaupunkiseudun rakennusvalvontaviranomaiset ovat kuitenkin yhteistyössä laatineet tästä ohjeistuksen (ks. kuva ). Lasitettu parveke REI Lasitettu parveke REI Huoneisto Huoneisto Huoneisto Kuva. Lasitetun parvekkeen osastointi viereisestä huoneistosta tai parvekkeesta. Lähteet // Suomen Rakentamismääräyskokoelma osa E, 0. // SFS 980 Asuntosprinklerilaitteistot. Osa : Suunnittelu, asentaminen ja huolto.
