1 1.0 YLEISTÄ Tässä teknisessä tiedotteessa esitetään missä rakenteissa ja millä ehdoilla - ja D FL -s1-luokan tuotetta (puu) sekä B-s1, d0- ja C-s2, d1-luokan tuotetta (palosuojattu puu) voidaan käyttää pintamateriaalina puurungossa 1 2 kerroksisissa P3-, P2- ja P1-paloluokan hallimaisissa rakennuksissa. Puupohjaisten tuotteiden paloluokkia on esitetty teknisessä tiedotteessa Pintojen ja katteiden paloluokat. Pintojen paloluokkiin voidaan saada lievennyksiä alla olevan määräyksen mukaisesti. Lainaus RakMK:n osasta E1 Rakennusten paloturvallisuus, Määräykset ja ohjeet Mikäli rakennukseen tai sen palo-osastoon asennetaan automaattinen sammutuslaitteisto, voidaan sallia lievennyksiä: - rakennuksen kerrosalaa ja sen palo-osaston pinta-alaa koskevista määräyksistä, - kulkureitin pituutta uloskäytävään koskevista määräyksistä, - palokuormaryhmiin sijoittamista koskevista määräyksistä, - rakenteita koskevista määräyksistä niin, että lämpötilan hitaamman nousun yleensä ja kantavien rakennusosien jäähdytyksen saa ottaa huomioon mitoituksessa, - pintoja koskevista määräyksistä, - määräyksistä, jotka on tarkoitettu estämään palon leviäminen naapurirakennuksiin ja torjumaan aluepalon vaara. Lievennyksiä harkittaessa tulee kiinnittää huomiota pelastushenkilöstön mahdollisuuksiin sammuttaa tai rajoittaa alkanut palo henkilöturvallisuutta vaarantamatta. Selostus Lievennykset eivät koske niitä 3 8-kerroksisia P2-luokan asuin- ja työpaikkarakennuksia, jotka on varustettava automaattisella sammutuslaitteistolla. 1

2 P3- Tuotanto- ja varastorakennus Palovaarallisuusluokka 1 1 Lattia tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 2 Ei-kantava seinä tuotanto-, varasto-, sosiaalitilassa 3 Kantava seinä tuotanto-, varasto-, sosiaalitilassa 4 Katto tuotanto-, varasto-, sosiaalitilassa 5 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 10 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 2

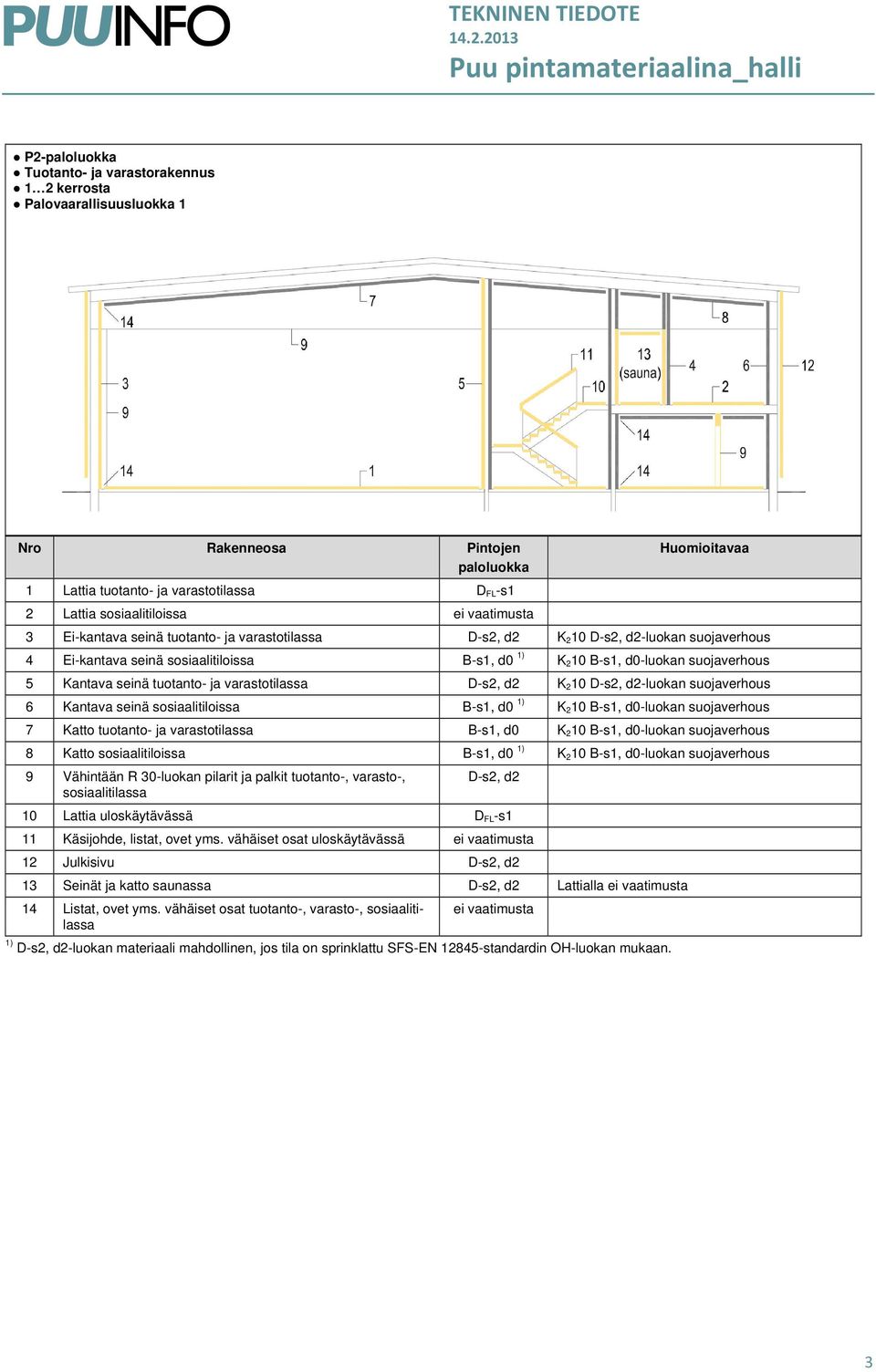

3 P2- Tuotanto- ja varastorakennus Palovaarallisuusluokka 1 1 Lattia tuotanto- ja varastotilassa D FL -s1 2 Lattia sosiaalitiloissa ei vaatimusta 3 Ei-kantava seinä tuotanto- ja varastotilassa K luokan suojaverhous 4 Ei-kantava seinä sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 5 Kantava seinä tuotanto- ja varastotilassa K luokan suojaverhous 6 Kantava seinä sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 7 Katto tuotanto- ja varastotilassa B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 8 Katto sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 9 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 10 Lattia uloskäytävässä D FL -s1 11 Käsijohde, listat, ovet yms. vähäiset osat uloskäytävässä ei vaatimusta 12 Julkisivu 13 Seinät ja katto saunassa Lattialla ei vaatimusta 14 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 1) -luokan materiaali mahdollinen, jos tila on sprinklattu SFS-EN standardin OH-luokan mukaan. 3

4 P1- Tuotanto- ja varastorakennus Palovaarallisuusluokka 1 1 Lattia tuotanto- ja varastotilassa D FL -s1 2 Lattia sosiaalitiloissa ei vaatimusta 3 Ei-kantava seinä tuotanto-, varasto-, sosiaalitilassa 4 Kantava seinä tuotanto-, varasto-, sosiaalitilassa 5 Katto tuotanto-, varasto-, sosiaalitilassa 6 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 7 Lattia uloskäytävässä D FL -s1 8 Käsijohde, listat, ovet yms. vähäiset osat uloskäytävässä ei vaatimusta 9 Julkisivu B-s1, d0 1) 10 Seinät ja katto saunassa Lattialla ei vaatimusta 11 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 1) Osa julkisivusta saa olla -luokan materiaalia, mikäli tällaisia osia ympäröivät rakenteet suojaavat julkisivupintaa palon leviämiseltä. Koko julkisivu saa olla -luokan materiaalia, mikäli rakennuksen korkeus on enintään 20 metriä, ulkoseinä ikkunoineen ja muine aukkoineen täyttää EI 30 vaatimuksen, ulkoisen syttymisen aiheuttaman palon leviäminen seinässä on estetty riittävän tehokkaasti ja palon leviäminen julkisivulta ullakkoon ja yläpohjaan on estetty EI 30-rakenteella. 4

5 P3- Tuotanto- ja varastorakennus Palovaarallisuusluokka 2 1 Lattia tuotanto- ja varastotilassa A2 FL -s1 2 Lattia sosiaalitiloissa ei vaatimusta 3 Ei-kantava seinä tuotanto- ja varastotilassa B-s1, d0 4 Ei-kantava seinä sosiaalitiloissa 5 Kantava seinä tuotanto- ja varastotilassa B-s1, d0 6 Kantava seinä sosiaalitiloissa 7 Katto tuotanto- ja varastotilassa B-s1, d0 8 Katto sosiaalitiloissa 9 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 10 Lattia uloskäytävässä D FL -s1 11 Käsijohde, listat, ovet yms. vähäiset osat uloskäytävässä ei vaatimusta 12 Julkisivu 13 Seinät ja katto saunassa Lattialla ei vaatimusta 14 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 5

6 P2- Tuotanto- ja varastorakennus Palovaarallisuusluokka 2 1 Lattia tuotanto- ja varastotilassa A2 FL -s1 2 Lattia sosiaalitiloissa ei vaatimusta 3 Ei-kantava seinä tuotanto- ja varastotilassa B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 4 Ei-kantava seinä sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 5 Kantava seinä tuotanto- ja varastotilassa B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 6 Kantava seinä sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 7 Katto tuotanto- ja varastotilassa B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 8 Katto sosiaalitiloissa B-s1, d0 1) K 2 10 B-s1, d0-luokan suojaverhous 9 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 10 Lattia uloskäytävässä D FL -s1 11 Käsijohde, listat, ovet yms. vähäiset osat uloskäytävässä ei vaatimusta 12 Julkisivu 13 Seinät ja katto saunassa Lattialla ei vaatimusta 14 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 1) -luokan materiaali mahdollinen, jos tila on sprinklattu SFS-EN standardin OH-luokan mukaan. 6

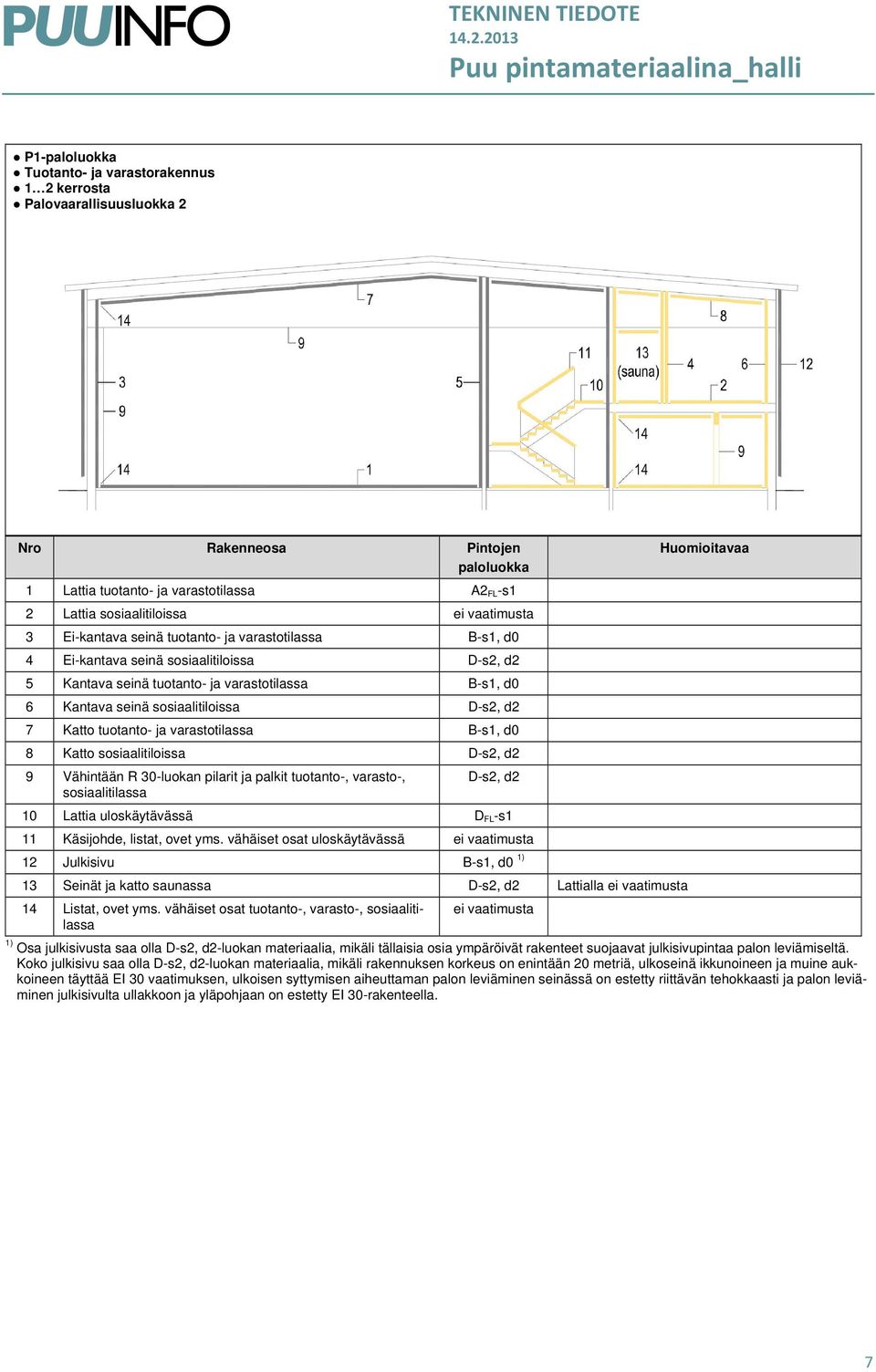

7 P1- Tuotanto- ja varastorakennus Palovaarallisuusluokka 2 1 Lattia tuotanto- ja varastotilassa A2 FL -s1 2 Lattia sosiaalitiloissa ei vaatimusta 3 Ei-kantava seinä tuotanto- ja varastotilassa B-s1, d0 4 Ei-kantava seinä sosiaalitiloissa 5 Kantava seinä tuotanto- ja varastotilassa B-s1, d0 6 Kantava seinä sosiaalitiloissa 7 Katto tuotanto- ja varastotilassa B-s1, d0 8 Katto sosiaalitiloissa 9 Vähintään R 30-luokan pilarit ja palkit tuotanto-, varasto-, sosiaalitilassa 10 Lattia uloskäytävässä D FL -s1 11 Käsijohde, listat, ovet yms. vähäiset osat uloskäytävässä ei vaatimusta 12 Julkisivu B-s1, d0 1) 13 Seinät ja katto saunassa Lattialla ei vaatimusta 14 Listat, ovet yms. vähäiset osat tuotanto-, varasto-, sosiaalitilassa ei vaatimusta 1) Osa julkisivusta saa olla -luokan materiaalia, mikäli tällaisia osia ympäröivät rakenteet suojaavat julkisivupintaa palon leviämiseltä. Koko julkisivu saa olla -luokan materiaalia, mikäli rakennuksen korkeus on enintään 20 metriä, ulkoseinä ikkunoineen ja muine aukkoineen täyttää EI 30 vaatimuksen, ulkoisen syttymisen aiheuttaman palon leviäminen seinässä on estetty riittävän tehokkaasti ja palon leviäminen julkisivulta ullakkoon ja yläpohjaan on estetty EI 30-rakenteella. 7

8 P3- Palokuorma < 600 MJ/m 2 ja pinta-ala 300 m 2 tai > 300 m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja 3 Kantava seinä kokoontumis- ja 4 Katto kokoontumis- ja 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 8

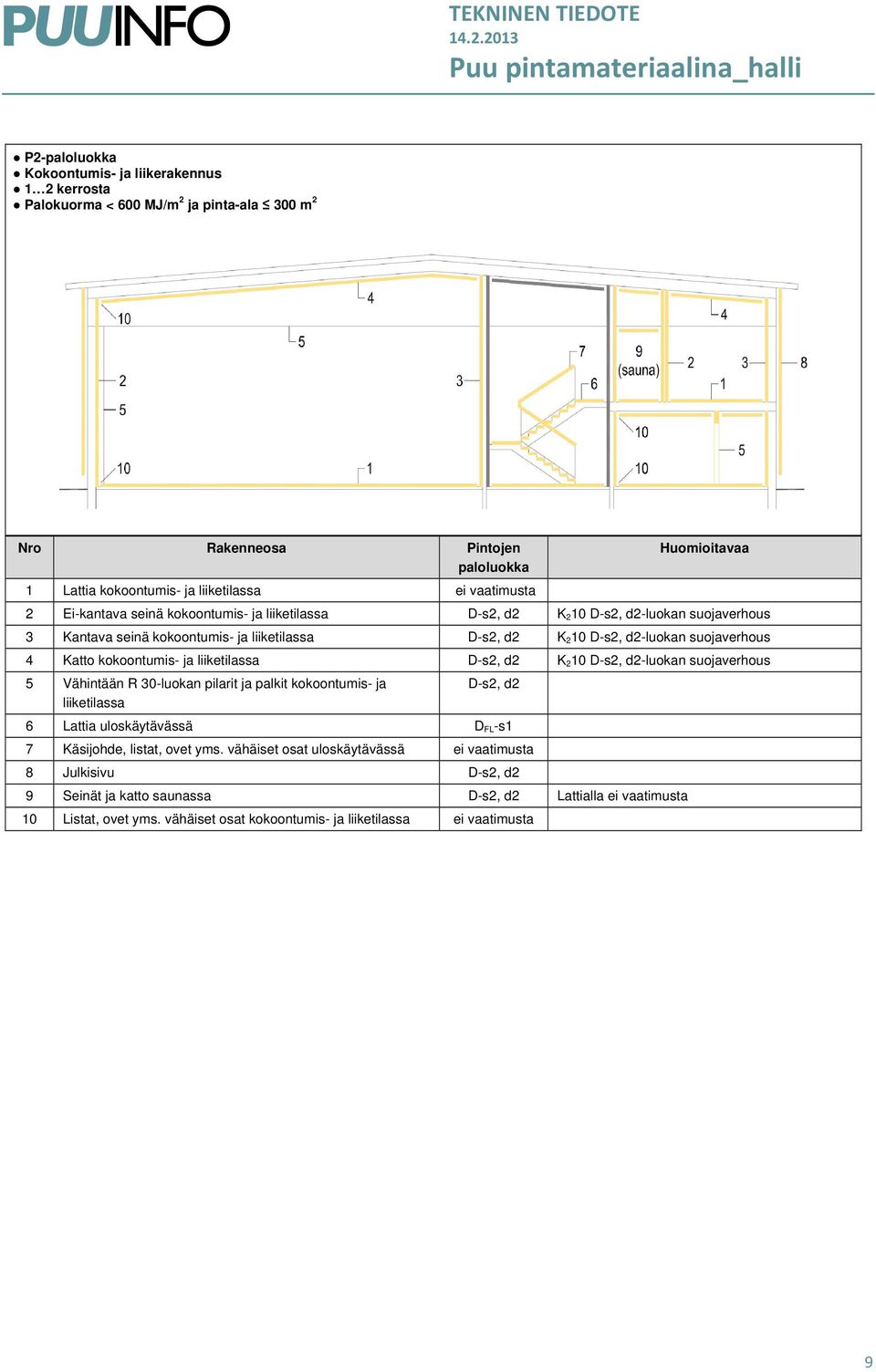

9 P2- Palokuorma < 600 MJ/m 2 ja pinta-ala 300 m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja K luokan suojaverhous 3 Kantava seinä kokoontumis- ja K luokan suojaverhous 4 Katto kokoontumis- ja K luokan suojaverhous 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 9

10 P1- Palokuorma < 600 MJ/m 2 ja pinta-ala 300 m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja 3 Kantava seinä kokoontumis- ja 4 Katto kokoontumis- ja 8 Julkisivu B-s1, d0 1) 9 Seinät ja katto saunassa Lattialla ei vaatimusta 1) Osa julkisivusta saa olla -luokan materiaalia, mikäli tällaisia osia ympäröivät rakenteet suojaavat julkisivupintaa palon leviämiseltä. Koko julkisivu saa olla -luokan materiaalia, mikäli rakennuksen korkeus on enintään 20 metriä, ulkoseinä ikkunoineen ja muine aukkoineen täyttää EI 30 vaatimuksen, ulkoisen syttymisen aiheuttaman palon leviäminen seinässä on estetty riittävän tehokkaasti ja palon leviäminen julkisivulta ullakkoon ja yläpohjaan on estetty EI 30-rakenteella. 10

11 P2- Palokuorma < 600 MJ/m 2 ja pinta-ala > 300 m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja C-s2, d1 K 2 10 C-s2, d1-luokan suojaverhous 3 Kantava seinä kokoontumis- ja C-s2, d1 K 2 10 C-s2, d1-luokan suojaverhous 4 Katto kokoontumis- ja C-s2, d1 K 2 10 C-s2, d1-luokan suojaverhous 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 11

12 P1- Palokuorma < 600 MJ/m 2 ja pinta-ala > 300 m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja C-s2, d1 3 Kantava seinä kokoontumis- ja C-s2, d1 4 Katto kokoontumis- ja C-s2, d1 8 Julkisivu B-s1, d0 1) 9 Seinät ja katto saunassa Lattialla ei vaatimusta 1) Osa julkisivusta saa olla -luokan materiaalia, mikäli tällaisia osia ympäröivät rakenteet suojaavat julkisivupintaa palon leviämiseltä. Koko julkisivu saa olla -luokan materiaalia, mikäli rakennuksen korkeus on enintään 20 metriä, ulkoseinä ikkunoineen ja muine aukkoineen täyttää EI 30 vaatimuksen, ulkoisen syttymisen aiheuttaman palon leviäminen seinässä on estetty riittävän tehokkaasti ja palon leviäminen julkisivulta ullakkoon ja yläpohjaan on estetty EI 30-rakenteella. 12

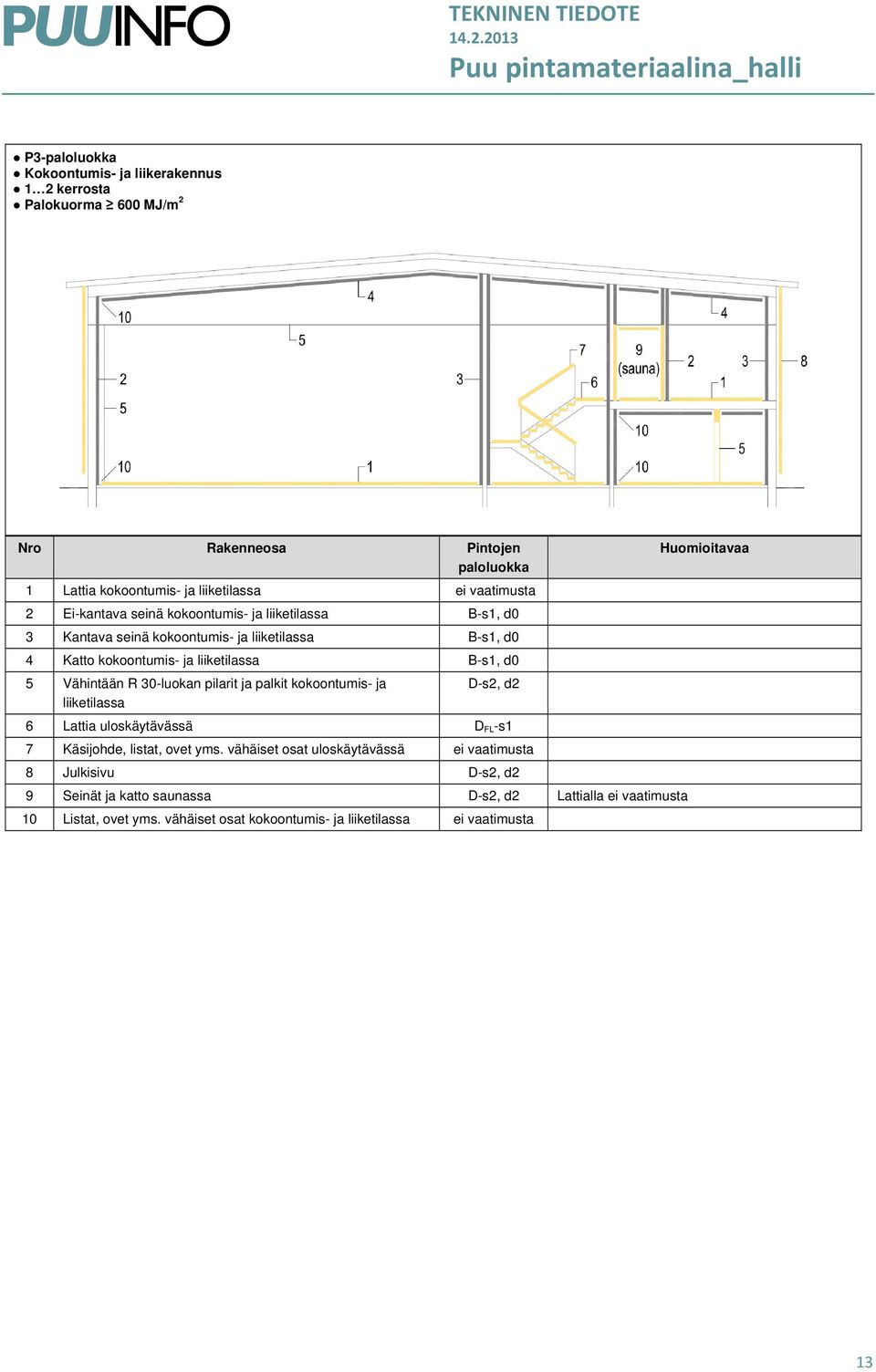

13 P3- Palokuorma 600 MJ/m 2 1 Lattia kokoontumis- ja ei vaatimusta 2 Ei-kantava seinä kokoontumis- ja B-s1, d0 3 Kantava seinä kokoontumis- ja B-s1, d0 4 Katto kokoontumis- ja B-s1, d0 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 13

14 P2- Palokuorma 600 MJ/m 2 1 Lattia kokoontumis- ja D FL -s1 2 Ei-kantava seinä kokoontumis- ja B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 3 Kantava seinä kokoontumis- ja B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 4 Katto kokoontumis- ja B-s1, d0 K 2 10 B-s1, d0-luokan suojaverhous 8 Julkisivu 9 Seinät ja katto saunassa Lattialla ei vaatimusta 14

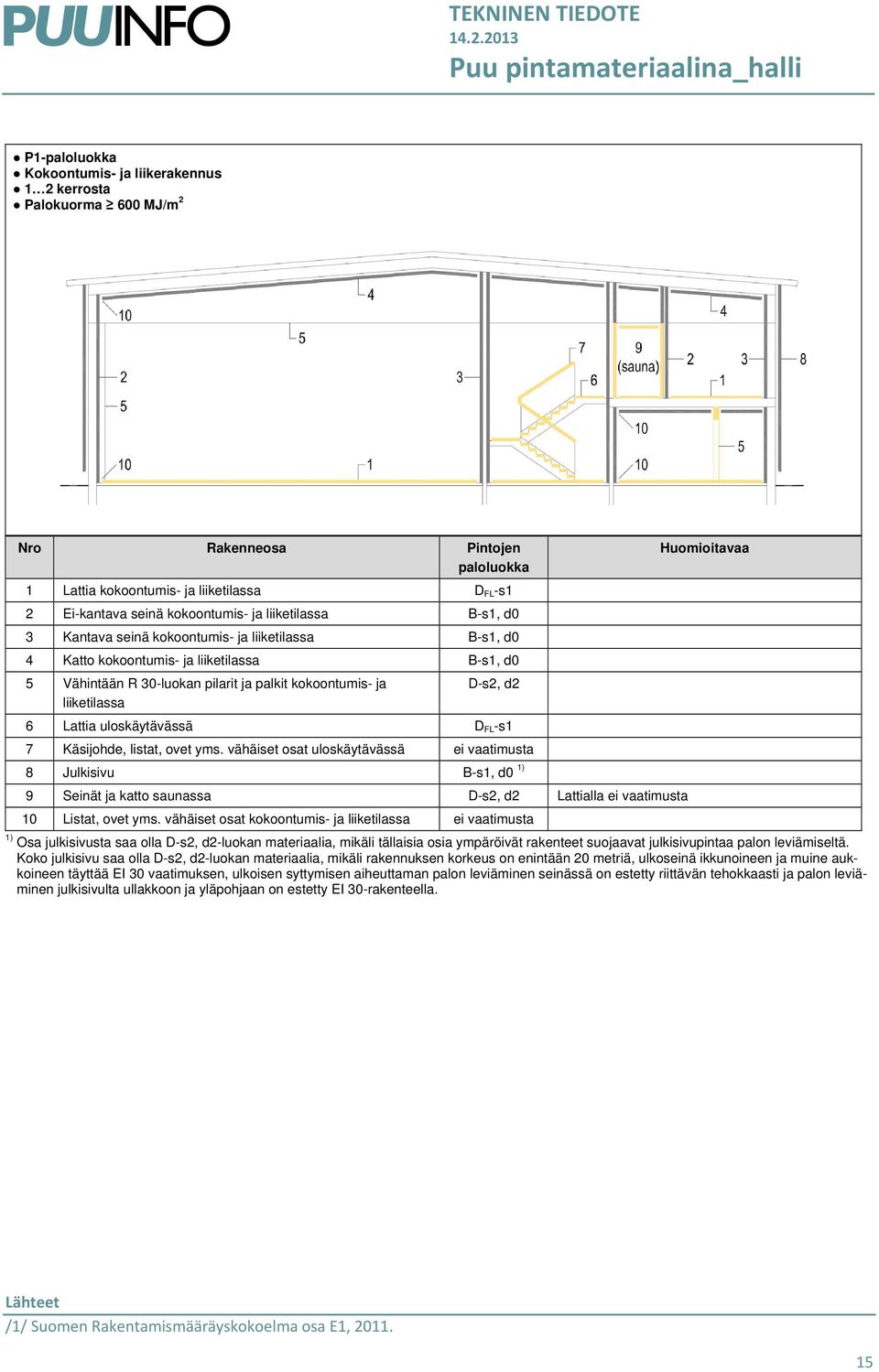

15 P1- Palokuorma 600 MJ/m 2 1 Lattia kokoontumis- ja D FL -s1 2 Ei-kantava seinä kokoontumis- ja B-s1, d0 3 Kantava seinä kokoontumis- ja B-s1, d0 4 Katto kokoontumis- ja B-s1, d0 8 Julkisivu B-s1, d0 1) 9 Seinät ja katto saunassa Lattialla ei vaatimusta 1) Osa julkisivusta saa olla -luokan materiaalia, mikäli tällaisia osia ympäröivät rakenteet suojaavat julkisivupintaa palon leviämiseltä. Koko julkisivu saa olla -luokan materiaalia, mikäli rakennuksen korkeus on enintään 20 metriä, ulkoseinä ikkunoineen ja muine aukkoineen täyttää EI 30 vaatimuksen, ulkoisen syttymisen aiheuttaman palon leviäminen seinässä on estetty riittävän tehokkaasti ja palon leviäminen julkisivulta ullakkoon ja yläpohjaan on estetty EI 30-rakenteella. Lähteet /1/ Suomen Rakentamismääräyskokoelma osa E1,
