1 YHDYSKUNTATEKNISTEN SUUNNITELMIEN SISÄLLÖN KATU- ja KADUNRAKENNUSSUUNNITELMA OSA C Luonnos

2 (35) Tämä ohje on tarkoitettu Liikenne- ja viheralueiden investoinnit palveluyksikölle ja Jyväskylän Energian liiketoimelle tehtävien yhdyskuntatekniikan suunnitelmien sisällön ja esitystavan ohjeistukseen yhteistyökumppaneille. Ohjeistus on kokonaisuudessaan saatavissa Jyväskylän kaupungin internetsivuilla osoitteessa Järjestelmän käyttö edellyttää käyttäjätunnusta ja salasanaa. Teettäjät vastaavat tietojen oikeellisuudesta yhteistyötahoille voimassa olevien keskinäisten sopimusten mukaisesti. Ohjeistuksen tietojen tai järjestelmän käyttöoikeuksien kopiointi, luovuttaminen, myynti kolmannelle osapuolelle tai muu luvaton käyttö ilman yhdyskuntatekniikan kirjallista lupaa on tekijäoikeuslain mukaisesti kielletty. Järjestelmä kirjaa käyttäjät ja käyttökerrat.

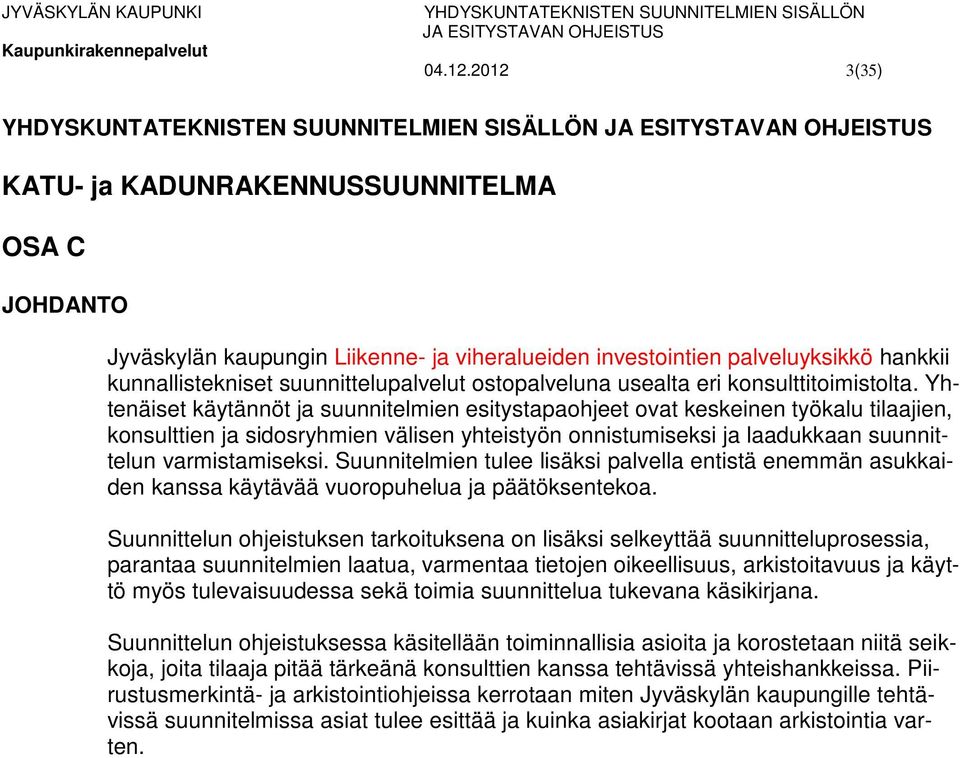

3 (35) KATU- ja KADUNRAKENNUSSUUNNITELMA OSA C JOHDANTO Jyväskylän kaupungin Liikenne- ja viheralueiden investointien palveluyksikkö hankkii kunnallistekniset suunnittelupalvelut ostopalveluna usealta eri konsulttitoimistolta. Yhtenäiset käytännöt ja suunnitelmien esitystapaohjeet ovat keskeinen työkalu tilaajien, konsulttien ja sidosryhmien välisen yhteistyön onnistumiseksi ja laadukkaan suunnittelun varmistamiseksi. Suunnitelmien tulee lisäksi palvella entistä enemmän asukkaiden kanssa käytävää vuoropuhelua ja päätöksentekoa. Suunnittelun ohjeistuksen tarkoituksena on lisäksi selkeyttää suunnitteluprosessia, parantaa suunnitelmien laatua, varmentaa tietojen oikeellisuus, arkistoitavuus ja käyttö myös tulevaisuudessa sekä toimia suunnittelua tukevana käsikirjana. Suunnittelun ohjeistuksessa käsitellään toiminnallisia asioita ja korostetaan niitä seikkoja, joita tilaaja pitää tärkeänä konsulttien kanssa tehtävissä yhteishankkeissa. Piirustusmerkintä- ja arkistointiohjeissa kerrotaan miten Jyväskylän kaupungille tehtävissä suunnitelmissa asiat tulee esittää ja kuinka asiakirjat kootaan arkistointia varten.

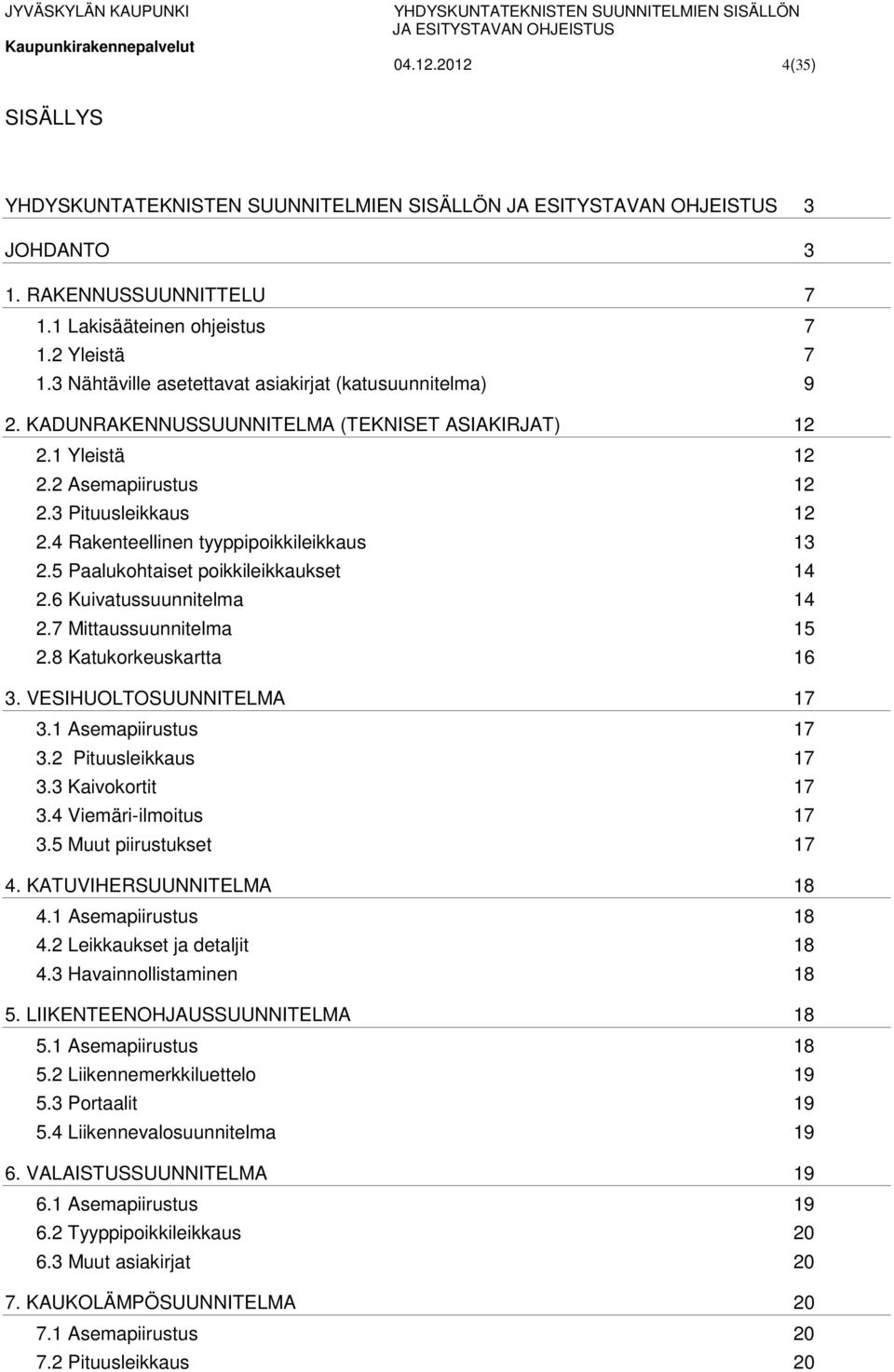

4 (35) SISÄLLYS 3 JOHDANTO 3 1. RAKENNUSSUUNNITTELU Lakisääteinen ohjeistus Yleistä Nähtäville asetettavat asiakirjat (katusuunnitelma) 9 2. KADUNRAKENNUSSUUNNITELMA (TEKNISET ASIAKIRJAT) Yleistä Asemapiirustus Pituusleikkaus Rakenteellinen tyyppipoikkileikkaus Paalukohtaiset poikkileikkaukset Kuivatussuunnitelma Mittaussuunnitelma Katukorkeuskartta VESIHUOLTOSUUNNITELMA Asemapiirustus Pituusleikkaus Kaivokortit Viemäri-ilmoitus Muut piirustukset KATUVIHERSUUNNITELMA Asemapiirustus Leikkaukset ja detaljit Havainnollistaminen LIIKENTEENOHJAUSSUUNNITELMA Asemapiirustus Liikennemerkkiluettelo Portaalit Liikennevalosuunnitelma VALAISTUSSUUNNITELMA Asemapiirustus Tyyppipoikkileikkaus Muut asiakirjat KAUKOLÄMPÖSUUNNITELMA Asemapiirustus Pituusleikkaus 20

5 (35) 7.3 Poikkileikkaukset POHJARAKENNUSSUUNNITELMA Asemapiirustukset Tutkimuspistekartta Maaperäkartta Perustamistapakartta Leikkaukset Pohjanvahvistusrakenteet Muut asiakirjat VIHERALUEIDEN RAKENNUSSUUNNITELMA (VIHERRAKENNUSSUUNNITELMA) Nähtäville asetettavat asiakirjat Viherrakennussuunnitelma (viheralueen ja puiston tekniset suunnitelmat) HYVÄKSYTTYJEN PIIRUSTUSTEN MUUTTAMINEN Käsin piirretyt piirustukset Tietokoneella tehdyt piirustukset SUUNNITELMA-ASIAKIRJOJEN ESITYSTAPA Tekstien fontit Piirustuskoot, raamit, nimiöt ja tulostus 25 Yleistä 25 Piirustuskoot ja raamit ->(MUUTOS numerointimenettelyyn!) 26 Piirustusten numerointi -> Muutos numerointimenettelyyn 26 Nimiöt 26 Piirustusten symbolit ja viivatyypit 27 Katusuunnitelman merkinnät 27 Vesihuollon merkinnät 27 Vihersuunnitelman merkinnät 28 Liikennevalosuunnitelman merkinnät 28 Valaistussuunnitelman merkinnät 28 Kaukolämpösuunnitelman merkinnät 29 Pohjarakennussuunnitelman merkinnät 29 Tulosteet SÄHKÖISTEN SUUNNITELMA-ASIAKIRJOJEN LAADINTA Tiedostojen nimeäminen ja hakemistorakenne 29 Yleistä 29 Arkistoitavat piirustukset 29 Liitetiedostot 29 Tekstit ja muut tiedostot 30 Muutoskuvat 30 Hakemistorakenne Tallennusformaatit 30 Yleistä 30

6 (35) Pdf-tulosteet Tiedostojen suojaus ja tekijänoikeudet Autocad-tiedostojen tasojako ja tasojen sisältö 31 Yleistä 31 Pääluokat 31 Tasojako 32 Suunnitteluaineiston toimitus cd/dvd - levyllä 32 PIIRUSTUSMERKINNÄT 34 MALLIPIIRUSTUKSET 34 LIITTEET 35

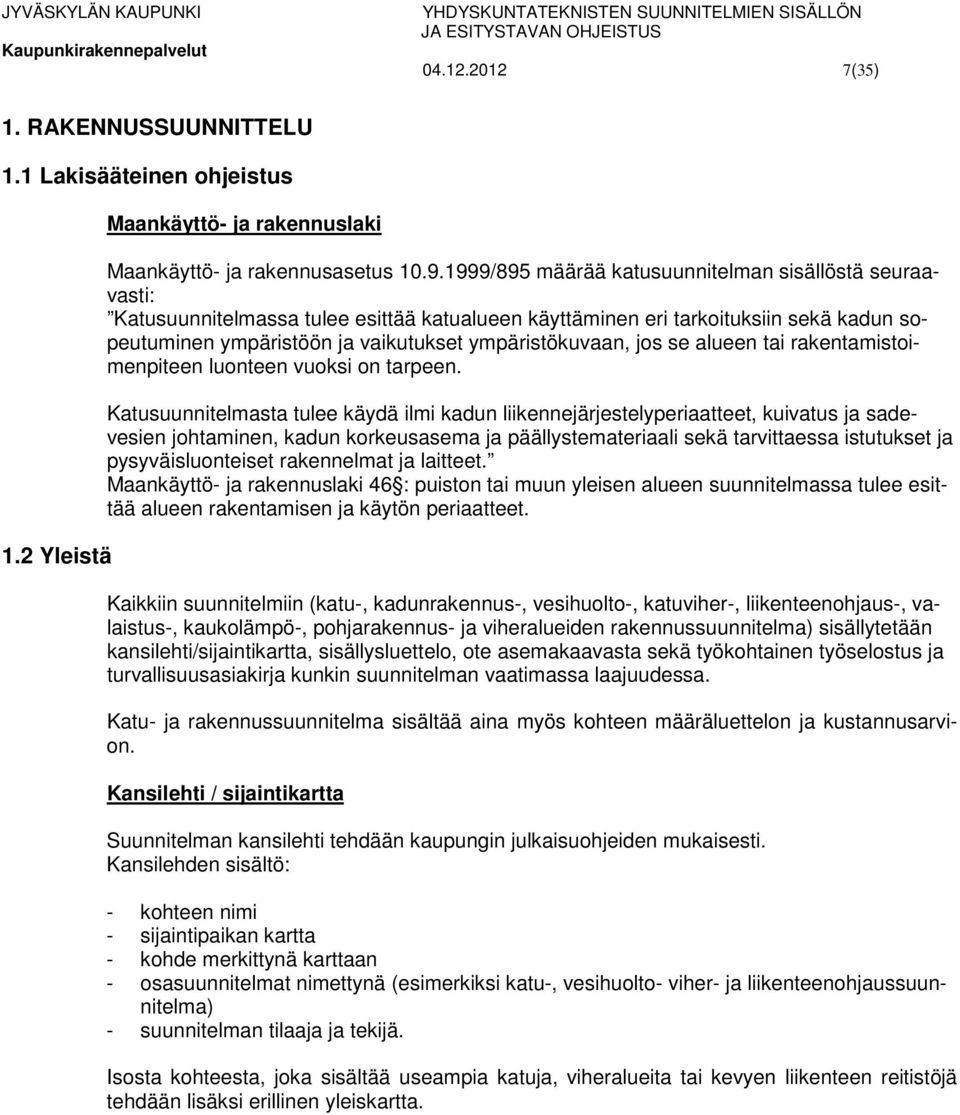

7 (35) 1. RAKENNUSSUUNNITTELU 1.1 Lakisääteinen ohjeistus 1.2 Yleistä Maankäyttö- ja rakennuslaki Maankäyttö- ja rakennusasetus /895 määrää katusuunnitelman sisällöstä seuraavasti: Katusuunnitelmassa tulee esittää katualueen käyttäminen eri tarkoituksiin sekä kadun sopeutuminen ympäristöön ja vaikutukset ympäristökuvaan, jos se alueen tai rakentamistoimenpiteen luonteen vuoksi on tarpeen. Katusuunnitelmasta tulee käydä ilmi kadun liikennejärjestelyperiaatteet, kuivatus ja sadevesien johtaminen, kadun korkeusasema ja päällystemateriaali sekä tarvittaessa istutukset ja pysyväisluonteiset rakennelmat ja laitteet. Maankäyttö- ja rakennuslaki 46 : puiston tai muun yleisen alueen suunnitelmassa tulee esittää alueen rakentamisen ja käytön periaatteet. Kaikkiin suunnitelmiin (katu-, kadunrakennus-, vesihuolto-, katuviher-, liikenteenohjaus-, valaistus-, kaukolämpö-, pohjarakennus- ja viheralueiden rakennussuunnitelma) sisällytetään kansilehti/sijaintikartta, sisällysluettelo, ote asemakaavasta sekä työkohtainen työselostus ja turvallisuusasiakirja kunkin suunnitelman vaatimassa laajuudessa. Katu- ja rakennussuunnitelma sisältää aina myös kohteen määräluettelon ja kustannusarvion. Kansilehti / sijaintikartta Suunnitelman kansilehti tehdään kaupungin julkaisuohjeiden mukaisesti. Kansilehden sisältö: - kohteen nimi - sijaintipaikan kartta - kohde merkittynä karttaan - osasuunnitelmat nimettynä (esimerkiksi katu-, vesihuolto- viher- ja liikenteenohjaussuunnitelma) - suunnitelman tilaaja ja tekijä. Isosta kohteesta, joka sisältää useampia katuja, viheralueita tai kevyen liikenteen reitistöjä tehdään lisäksi erillinen yleiskartta.

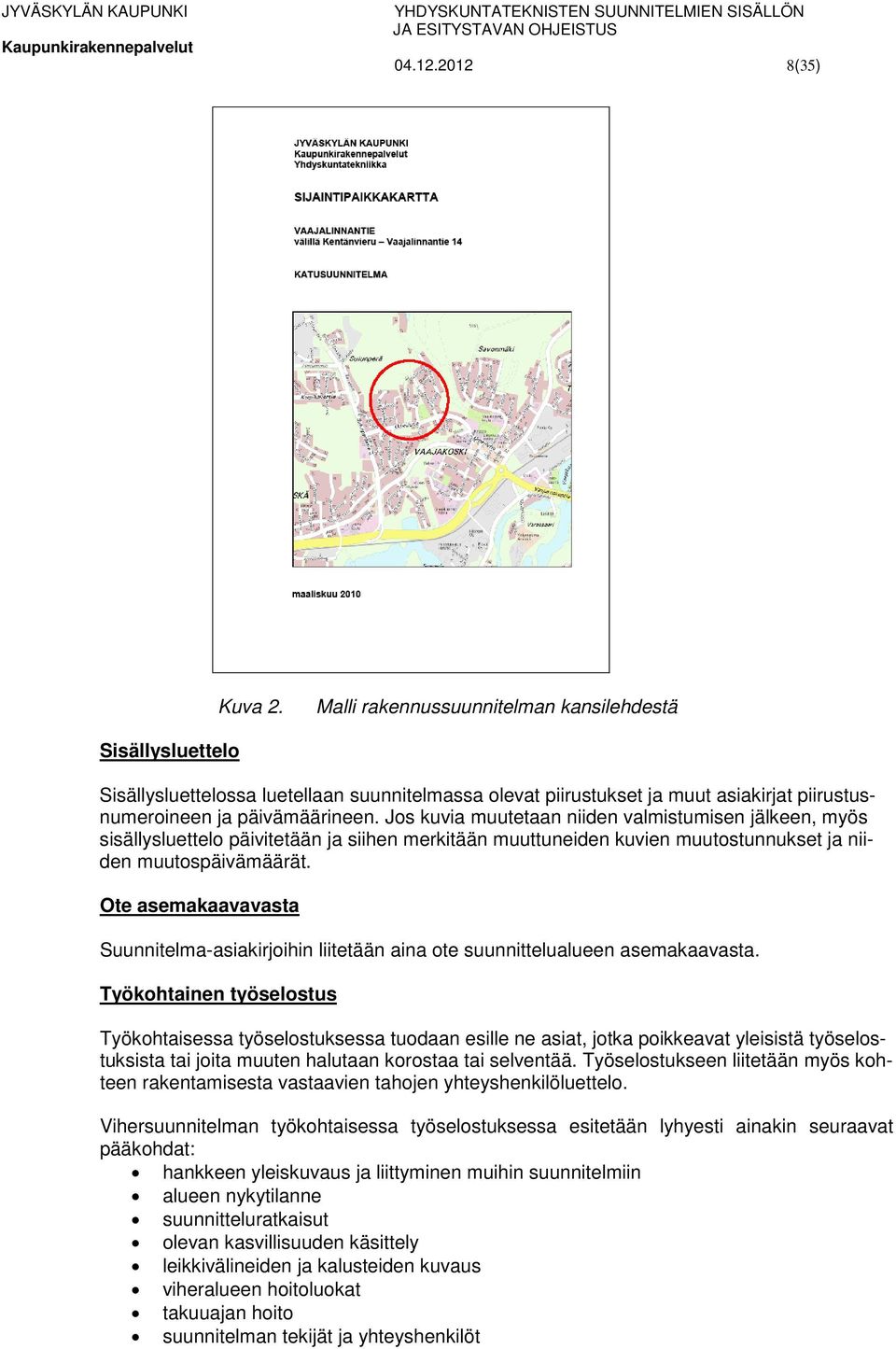

8 (35) Kuva 2. Malli rakennussuunnitelman kansilehdestä Sisällysluettelo Sisällysluettelossa luetellaan suunnitelmassa olevat piirustukset ja muut asiakirjat piirustusnumeroineen ja päivämäärineen. Jos kuvia muutetaan niiden valmistumisen jälkeen, myös sisällysluettelo päivitetään ja siihen merkitään muuttuneiden kuvien muutostunnukset ja niiden muutospäivämäärät. Ote asemakaavavasta Suunnitelma-asiakirjoihin liitetään aina ote suunnittelualueen asemakaavasta. Työkohtainen työselostus Työkohtaisessa työselostuksessa tuodaan esille ne asiat, jotka poikkeavat yleisistä työselostuksista tai joita muuten halutaan korostaa tai selventää. Työselostukseen liitetään myös kohteen rakentamisesta vastaavien tahojen yhteyshenkilöluettelo. Vihersuunnitelman työkohtaisessa työselostuksessa esitetään lyhyesti ainakin seuraavat pääkohdat: hankkeen yleiskuvaus ja liittyminen muihin suunnitelmiin alueen nykytilanne suunnitteluratkaisut olevan kasvillisuuden käsittely leikkivälineiden ja kalusteiden kuvaus viheralueen hoitoluokat takuuajan hoito suunnitelman tekijät ja yhteyshenkilöt

9 (35) Turvallisuusasiakirja Valtioneuvoston päätös rakennustyön turvallisuudesta edellyttää, että rakennustyön suunnittelua ja valmistelua varten on laadittava asiakirja, joka sisältää rakennushankkeen toteuttamiseen liittyvät tarpeelliset turvallisuustiedot (VNp 629/ ). Turvallisuusasiakirjan laadinnassa on otettava huomioon rakennushankkeen vaativuus. Turvallisuusasiakirjan laadinnan yhteydessä on selvitettävä ja esitettävä rakennushankkeen ominaisuuksista, olosuhteista ja luonteesta aiheutuvat vaara- ja haittatekijät sekä rakennushankkeen toteuttamiseen liittyvät työturvallisuutta ja työterveyttä koskevat tiedot. Esimerkki turvallisuusasiakirjasta on esitetty liitteessä 8. Määräluettelo Määräluettelot tehdään ja tulostetaan ininfra.net-rakennusosalaskennan mukaisella FORElaskentapohjataulukolla). Kustannusarvio Kustannusarviot tehdään ja tulostetaan ininfra.net-rakennusosalaskennan mukaisella FORElaskentapohjataulukolla. 1.3 Nähtäville asetettavat asiakirjat (katusuunnitelma) Hankkeen hyväksymisprosessin nopeuttamiseksi laitetaan rakennussuunnitelma usein nähtäville jo ennen kuin kaikki tekniset yksityiskohdat ovat lopullisesti suunniteltu. Nähtäville asetettavissa asiakirjoissa esitetään siis suunnitelman hyväksymisen kannalta tarpeelliset tiedot, joita täydennetään hyväksymisprosessin aikana rakennussuunnitelmaksi. Nähtäville asetettavissa asiakirjoissa esitetään kadun tuleva sijainti, leveys, korkeusasema, kuivatus, liikenteenohjaus ja perusteet muille tehdyille ratkaisuille (katso myös kohta 9. Viheralueiden rakennussuunnitelmat). Rakennussuunnitelmaksi viimeisteltävien piirustusten numerointia ei muuteta, vaan täydennys ilmoitetaan revisiomerkinnällä esimerkiksi seuraavasti: täydennetty rakennussuunnitelmaksi Nähtäville asetettavista asiakirjoista tehdään pdf-tulosteet, jotka laitetaan esille kaupungin internet-sivuille (katso myös kohta 12. Sähköisten suunnitelma-asiakirjojen laadinta). Ote asemakaavasta Nähtäville asetettaviin asiakirjoihin liitetään ote suunnittelualueen asemakaavasta. Katusuunnitelmaselostus Suunnitteluttaja laatii katusuunnitelmasta tiivistelmän, jossa kuvataan suunnitelman pääkohdat. Sitä käytetään apuna esiteltäessä suunnitelmaa esimerkiksi yleisölle ja lautakunnalle.

10 (35) Katusuunnitelmaselostuksessa esitetään lyhyesti kohteen liikennejärjestelyjen yleiskuvaus ja liittyminen muihin suunnitelmiin. Selostuksessa kuvataan myös kohteen pintakuivatuksen periaatteet sekä vesihuollon järjestelyt. Kohteesta esitetään alustava kustannusarvio. Katusuunnitelmaselostuksen sopiva pituus on yhdestä kahteen A4-sivua. Yleiskartta Laajoista kohteista, joissa suunniteltavat kadut tai alueet eivät mahdu yhdelle suunnitelmakartalle, esitetään koko hanke yhdellä yleiskartalla mittakaavassa 1:2000. Asemapiirustus Asemapiirustus on nähtäville asetettavista piirustuksista tärkein, koska siitä on helpoimmin luettavissa suunnitellut asiat. Siitä syystä asemapiirustuksen selkeyteen ja luettavuuteen tulee kiinnittää erityistä huomiota. Asemapiirustuksen mittakaava on normaalisti 1:500, mutta tarvittaessa voidaan käyttää muitakin mittakaavoja, esimerkiksi 1:200 ja 1:1000. Nähtäville asetettavassa asemapiirustuksessa on esitettävä vähintäänkin seuraavat asiat: kantakartta (osa merkinnöistä voidaan poistaa luettavuuden parantamiseksi) katualueen ja tonttien rajat, tontin rakennusala sekä muut aluerajat katujen nimet suunnitellun kadun, kevyen liikenteen tien ja jalkakäytävän mitta- ja reunalinjat kadun paalutus sekä kaistojen ja katualueen leveydet suojatiet korokkeet ja liikenteenjakajat sillat, tukimuurit, portaat ja meluesteet pintakuivatuksen järjestelyt, rummut, hulevesiviemärin runkolinja ja hulevesikaivot koordinaattiristit, koordinaattiluvut (2 3 lukua/piirustus) ja pohjoisnuoli suunnitelman rajat sekä suunnittelukohteen liittyminen muihin suunnitelmiin tai nykyisiin katuihin suunnitelma-alueen liikenteenohjaus, ellei siitä tehdä erillistä suunnitelmaa kohdan 5 mukaan. Lisäksi voidaan esittää, jos on tarpeen eikä luettavuus kärsi soveltuvin osin nykyiset viemärit, vesijohdot ja kaukolämpöjohdot uudet vesi- ja jätevesijohdot istutukset, pintamateriaalit ja kalusteet, ellei erillistä vihersuunnitelmaa tehdä katuvalaistus piirustusmerkintöjen selitykset.

11 (35) Kuva 3. Ote nähtäville asetettavasta asemapiirustuksesta Pituusleikkaus ja tyyppipoikkileikkaus Pituusleikkaus tehdään kussakin tapauksessa tarkoituksenmukaisimmalta kohdalta, yleensä kadun mittalinjalta. Pituusleikkauksen mittakaava on yleensä vaakasuunnassa 1:1000 ja pystysuunnassa 1:100. Nähtäville asetettavassa pituusleikkauksessa on esitettävä vähintään seuraavat asiat: perusviivasto (korkeustaso ja kadun paalutus) tasausviiva, sen korkeus 10 metrin välein ja tasauksen elementit (pituudet, kaltevuudet ja pyöristyskaarien suuruudet) kadun kaarevuus- ja kaltevuuskuvaaja risteävien katujen paikat ja nimet sillat merkittävät maanalaiset rakenteet, esimerkiksi tunnelit huleveden runkolinja ja rummut kadun poikkileikkaus, josta selviää kadun leveys, kaltevuudet ja reunakivien korkeudet kalliopinta ja näytetiedot. Lisäksi voidaan esittää, jos on tarpeen eikä luettavuus kärsi soveltuvin osin nykyiset viemärit ja vesijohdot uudet vesi- ja jätevesijohdot kadun poikkileikkauksen tilalla rakenteellinen tyyppipoikkileikkaus kairausdiagrammit ja maalajikerrokset. Kadun tyyppipoikkileikkaus esitetään yleensä pituusleikkauksen nimiösivulla. Poikkileikkaukseen merkitään mittalinja, tasausviivan paikka, kadun leveyssuuntainen mitoitus, reunakiveys, valaisinpylväiden sijainti ja etäisyys ajoradan reunasta, tavoitekantavuudet ja päällystettävien osien pintamateriaalit.

12 (35) 2. KADUNRAKENNUSSUUNNITELMA (TEKNISET ASIAKIRJAT ) 2.1 Yleistä Kadunrakennussuunnitelmassa nähtävillä olleita ja kaupunkisuunnittelulautakunnan hyväksymiä kuvia täydennetään tarvittavilta osiltaan. Piirustusten numerointia ei saa muuttaa, kun ne viimeistellään rakennussuunnitelman tarkkuuteen. Lisäksi tehdään muut rakentamiseen tarvittavat piirustukset. 2.2 Asemapiirustus Kadunrakennussuunnitelman asemapiirustuksessa esitetään samat tiedot kuin nähtävillä olleissa kuvissa. Lisäksi kuvaa täydennetään palvelemaan rakentajan tarpeita. Täydennettäviä asioita ovat: nykyiset viemärit, vesijohdot ja kaukolämpöjohdot uudet vesi- ja jätevesijohdot hulevesi- ja jätevesiviemärien korkeustiedot sekä kaivojen numerot uusilla alueilla vesihuollon tonttiliittymien tiedot Jyväskylän Energian merkitsemistavan (TR, TPL, KPK) mukaan suojatie- ja keskisaarekkeiden detaljipiirustukset jos eivät ole tyyppipiirustuksen mukaisia päällystekivien ladontamallit muut tiedot. Asemapiirustuksessa voidaan näyttää tietoja muista suunnitelman osista, esimerkiksi liikenteenohjauksesta, vihersuunnitelmasta, tasauspiirustuksesta, kuivatus- tai mittaussuunnitelmasta, jos asemapiirustuksen luettavuus ei siitä kärsi. Tällöin kyseisiä suunnitelmaosia ei tarvitse tulostaa erikseen ja suunnitelmaan tulostettavien piirustusten määrä vähenee. 2.3 Pituusleikkaus Nähtävillä olleita pituusleikkauksia täydennetään seuraavilla asioilla: päällysrakenteen alapinta ja siirtymäkiilat nykyiset viemärit ja vesijohdot uudet vesi- ja jätevesijohdot kalliopinta ja maalajikerrokset, kairausdiagrammit ja näytetiedot soveltuvilta osiltaan kaivojen numerot vesi- ja viemärijohtojen materiaali-, koko-, korkeus-, kaltevuus- ja pituustiedot johtojen perustamistapa kaukolämpöjohdot kadun katuluokka ja rakennepaksuus sekä perusmaan kantavuusluokka.

13 (35) Kuva 4. Ote rakennussuunnitelman pituusleikkauksesta 2.4 Rakenteellinen tyyppipoikkileikkaus Rakenteellinen tyyppipoikkileikkaus voidaan esittää joko pituusleikkauksessa tai omana piirustuksenaan. Mittakaava voi olla 1:50, 1:100 tai 1:200. Rakenteellisessa tyyppipoikkileikkauksessa esitettäviä asioita ovat: paalulukema tai paaluväli, tarvittaessa sanallisesti esimerkiksi katuväli poikkileikkauksen leveysmitat ja eri osien käyttötarkoitukset katualueen rajat mittalinjan ja tasausviivan sijainti kadun reuna- tai reunakivilinjojen sijainti ja korkeus suhteessa tasausviivaan pinnan ja luiskien sivukaltevuudet reunakivien koko, materiaali ja väri kadun rakennekerroksien paksuus ja materiaali tavoitekantavuudet päällysteen, kantavan ja jakavan kerroksen sekä suodatinkerroksen päältä salaojat johtokaivannot ja johdot sekä täyttö- ja putkimateriaalit kaapeli- ym. johtovaraukset

14 (35) kaiteet, tukimuurit ja meluesteet sekä muut kiinteät rakenteet ja rakennukset valaisinpylväät istutusalueet ja katupuut. 2.5 Paalukohtaiset poikkileikkaukset Paalukohtaiset poikkileikkaukset tulostetaan 20 metrin välein. Tarvittaessa voidaan tulostaa poikkileikkauksia myös välipaaluilta, esimerkiksi rakenteen muutoskohdista tai kadun leikkaavien rakenteiden (esimerkiksi vesi- ja viemärijohdot) kohdilta. Kiertoliittymistä esitetään kiertosaareketta halkaiseva poikkileikkaus. Paalukohtaisissa poikkileikkauksissa esitetään: perusviivasto (mittalinjan sijainti, etäisyydet oikealle ja vasemmalle, korkeustasot) maan- ja kalliopinta sekä tarvittaessa muut maalajien rajapinnat kairausdiagrammit ja näytteiden maalajit tasausviivan sijainti ja korkeus kadun rakennepinnat johtokaivannot ja johdot kaiteet, tukimuurit ja meluesteet muut rakenteet. 2.6 Kuivatussuunnitelma Tyypillisiä kohteita, joista laaditaan erillinen kuivatussuunnitelma, ovat kiertoliittymät, isot risteykset, torit ja aukiot. Kuivatussuunnitelman mittakaava valitaan kohteesta riippuen, yleensä väliltä 1:100 1:500. Kuivatussuunnitelmassa (tasauspiirustus) esitetään kadun päällysrakenteen yläpinnan viettoviivat korkeuslukemineen 10 cm:n välein. Tarvittaessa voidaan viettoviivojen väliä tihentää 5 cm:iin. Lisäksi tasauspiirustuksessa näytetään katujen nimet, koordinaattiristit lukemineen (2 3 lukua/piirustus), pohjoisnuoli, kadun ja kevyen liikenteen väylien mitta- ja reunalinjat sekä hulevesiviemäröinti ja rummut. Tasauspiirustusta voidaan täydentää liittyvien rakenteiden korkeuslukemilla. Liittyviä rakenteita ovat esimerkiksi olemassa olevien rakennusten portaat, seinälinjat ja sokkelit sekä suunnitellut pinnat ja kuivatusrakenteet. Suunnitelman rajoilla voidaan esittää nykyisen maanpinnan korkeuskäyriä liittymiskohdan pintakuivatuksen selventämiseksi.

15 (35) Kuva 5. Ote tasauspiirustuksesta 2.7 Mittaussuunnitelma Mittaussuunnitelma on laadittava niin, että linjat perustuvat laskentoihin ja todellisiin elementteihin. Mittaussuunnitelman asemapiirustuksessa esitetään katujen nimet pohjoisnuoli, koordinaattiristit ja -luvut (2 3 lukua/piirustus) katualueen ja tonttien rajat kadun lasketut mitta- ja reunalinjat linjojen elementtien vaihtumiskohdat ja kaarien keskipisteet reunakivilinjojen kaarresäteet sähköisestä mittausaineistosta löytyvien linjojen nimet. Mittaussuunnitelman asemapiirustuksen tulostusmittakaava on yleensä 1:500 tai 1:1000 ja se tehdään ilman pohjakarttaa. Asemapiirustuksesta (Autocad-tiedoston model-tilassa) tehdään linjojen paikalleenmittausta varten takymetrin tallentimeen vietävä tiedosto Autocad dxf2010-formaatissa. Tiedosto on oltava mittakaavassa ja suunnitelma-alueen koordinaatistossa etelä-pohjoissuunnassa. Linjojen tulee koostua todellisista elementeistä; esimerkiksi kaaren pitää olla yhtenäinen viiva eikä koostua useasta viivanpätkästä. Myös tasauspiirustuksista tehdään mittaajia varten vastaavat Autocad dxf2010-tiedostot.

16 (35) Mittaussuunnitelman asemapiirustuksessa esitetyt geometrialinjat tulostetaan ensisijaisesti Teklan xroad-formaatissa. Toissijaisesti tulostus voidaan tehdä formaatissa kukin linja omaan tiedostoonsa formaattia käytettäessä tiedostot nimetään vastaamaan asemapiirustuksessa linjoille annettuja nimiä; esimerkiksi asemapiirustuksen linja niinitie_ml tulostetaan tiedostoon niinitie_ml.x12. Lisäksi mittaussuunnitelmaan tulostetaan koordinaattiluettelot elementtien vaihtumiskohdista ja kaarien keskipisteistä, kaivoista, valaisinpylväistä, portaaleista ja liikennevalopylväistä. Ne tulostetaan Micronic-formaattiin (pintatunnus 8 merkkiä, hajapiste/viiva 8 merkkiä, lajikoodi 8 merkkiä, pisteen numero 8 merkkiä sekä x-, y, ja z-koordinaatit kukin muotoa 14.3 merkkiä). 2.8 Katukorkeuskartta Katukorkeuskartta palvelee tontin omistajia tontin korkeusaseman suunnittelussa. Siinä näytetään tonttia lähimpänä olevan kadun tai kevyen liikenteen väylän reunojen korkeudet 10 metrin välein. Jos kadulla on reunakivet, korkeus ilmoitetaan reunakiven päältä. Katukorkeuskartassa esitetään myös katujen reunalinjat katujen nimet tonttien ja katualueen rajat korttelinumerot tonttien numerot valaisinpylväiden paikat nimiösivulla merkintöjen selitykset. Kuva 6. Ote katukorkeuskartasta ja nimiösivun merkkien selityksestä

17 (35) 3. VESIHUOLTOSUUNNITELMA Vesihuollon suunnitelmat Jyväskylän kaupungin alueella teettää Jyväskylän Energia Oy, joka myös toteuttaa tehdyt suunnitelmat ja vastaa verkoston ylläpidosta. 3.1 Asemapiirustus 3.2 Pituusleikkaus Asemapiirustuksen pohjana on yleensä 1:500 mittakaavainen kantakartta. Myös mittakaavaa 1:200 voidaan käyttää tarvittaessa, esimerkiksi risteysalueen asemapiirustuksessa. Asemapiirustuksessa esitetään suunnitellut johtolinjat kaivoineen, venttiileineen ja muine laitteineen johtojen materiaali- ja kokomerkinnät sekä lujuus- ja paineluokat kaivojen tiedot (kaivon numero, kannen ja putkien juoksupinnan korkeus) nykyinen johtoverkosto tarvittavalta laajuudeltaan pohjoisnuoli, koordinaattiristit ja -luvut (2 3 lukua/piirustus). Pituusleikkauksen mittakaava on yleensä 1:1000/1:100. Pituusleikkauksessa esitetään perusviivasto (korkeustaso ja mittalinjan paalutus) nykyinen maanpinta ja sen korkeus 10 metrin välein risteävät kadut huleveden runkolinja ja rummut vesi- ja jätevesijohdot pohjatutkimustiedot nykyiset viemärit ja vesijohdot kalliopinta ja maalajikerrokset kaivojen numerot suunniteltujen vesi- ja viemärijohtojen materiaali-, koko-, korkeus-, kaltevuus- ja pituustiedot johtojen perustamistapa ja perustusrakenteet tyyppipoikkileikkaus. 3.3 Kaivokortit Vesihuoltosuunnitelmaan tulostetaan kaivokortit. Niissä on ilmoitettu suunnitelluista kaivoista tiedot, joiden perusteella kaivot voidaan tilata valmistajalta. 3.4 Viemäri-ilmoitus Tontin haltijan omaa suunnittelua varten laaditaan viemäri-ilmoitus. Viemäri-ilmoituksessa esitetään kiinteistökohtaisesti vesi- ja viemärijohtojen liittymistiedot, katso liite Muut piirustukset Vesihuoltosuunnitelman muut piirustukset tehdään katusuunnitelman periaatteiden mukaan.

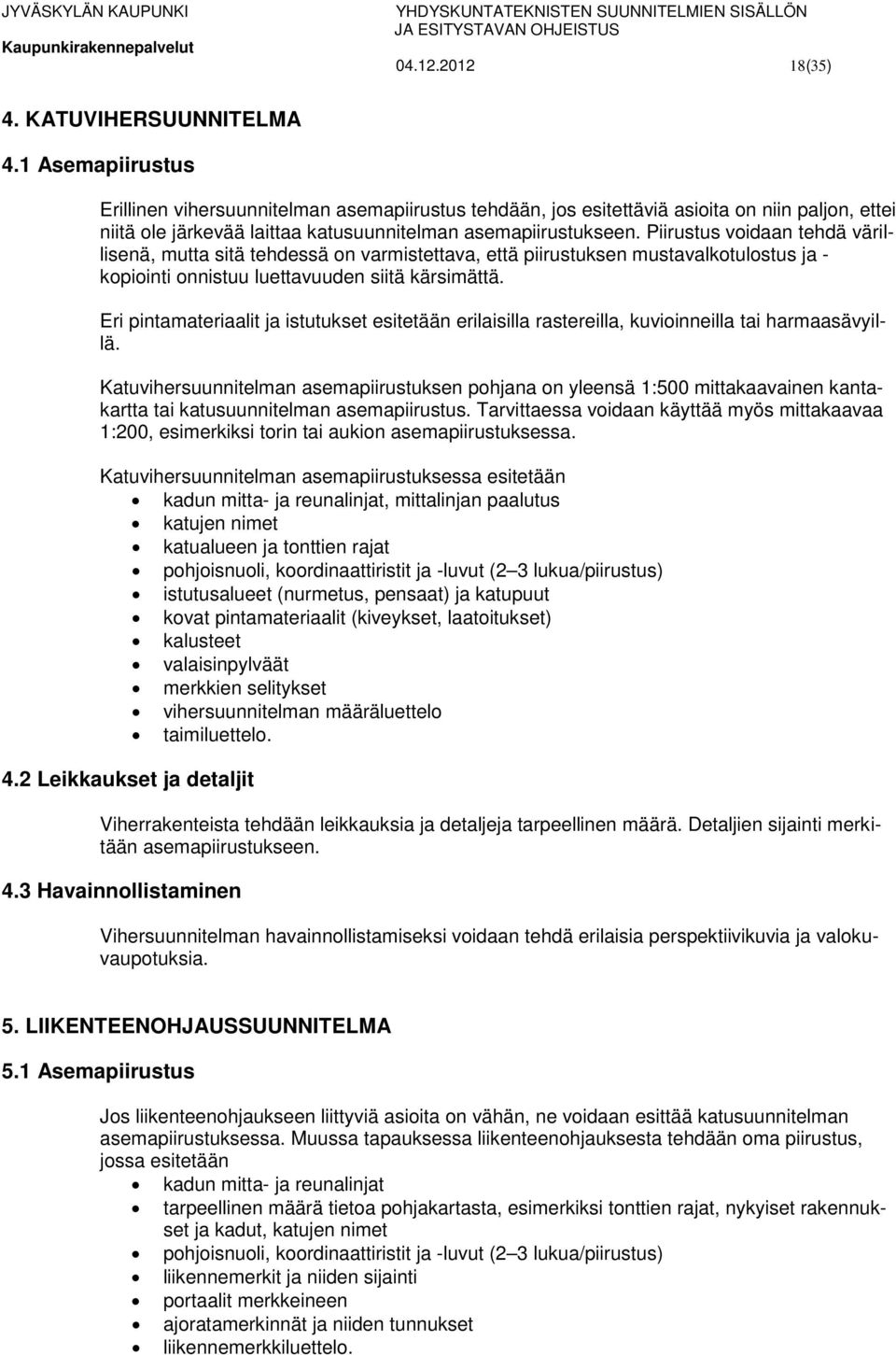

18 (35) 4. KATUVIHERSUUNNITELMA 4.1 Asemapiirustus Erillinen vihersuunnitelman asemapiirustus tehdään, jos esitettäviä asioita on niin paljon, ettei niitä ole järkevää laittaa katusuunnitelman asemapiirustukseen. Piirustus voidaan tehdä värillisenä, mutta sitä tehdessä on varmistettava, että piirustuksen mustavalkotulostus ja - kopiointi onnistuu luettavuuden siitä kärsimättä. Eri pintamateriaalit ja istutukset esitetään erilaisilla rastereilla, kuvioinneilla tai harmaasävyillä. Katuvihersuunnitelman asemapiirustuksen pohjana on yleensä 1:500 mittakaavainen kantakartta tai katusuunnitelman asemapiirustus. Tarvittaessa voidaan käyttää myös mittakaavaa 1:200, esimerkiksi torin tai aukion asemapiirustuksessa. Katuvihersuunnitelman asemapiirustuksessa esitetään kadun mitta- ja reunalinjat, mittalinjan paalutus katujen nimet katualueen ja tonttien rajat pohjoisnuoli, koordinaattiristit ja -luvut (2 3 lukua/piirustus) istutusalueet (nurmetus, pensaat) ja katupuut kovat pintamateriaalit (kiveykset, laatoitukset) kalusteet valaisinpylväät merkkien selitykset vihersuunnitelman määräluettelo taimiluettelo. 4.2 Leikkaukset ja detaljit Viherrakenteista tehdään leikkauksia ja detaljeja tarpeellinen määrä. Detaljien sijainti merkitään asemapiirustukseen. 4.3 Havainnollistaminen Vihersuunnitelman havainnollistamiseksi voidaan tehdä erilaisia perspektiivikuvia ja valokuvaupotuksia. 5. LIIKENTEENOHJAUSSUUNNITELMA 5.1 Asemapiirustus Jos liikenteenohjaukseen liittyviä asioita on vähän, ne voidaan esittää katusuunnitelman asemapiirustuksessa. Muussa tapauksessa liikenteenohjauksesta tehdään oma piirustus, jossa esitetään kadun mitta- ja reunalinjat tarpeellinen määrä tietoa pohjakartasta, esimerkiksi tonttien rajat, nykyiset rakennukset ja kadut, katujen nimet pohjoisnuoli, koordinaattiristit ja -luvut (2 3 lukua/piirustus) liikennemerkit ja niiden sijainti portaalit merkkeineen ajoratamerkinnät ja niiden tunnukset liikennemerkkiluettelo.

19 (35) 5.2 Liikennemerkkiluettelo 5.3 Portaalit Liikennemerkkiluettelo tehdään asemapiirustuksen nimiösivulle. Luettelossa näytetään liikennemerkki, sen numero, nimi ja koko sekä kappalemäärä. Portaaleista tehdään yleispiirustukset ja tarvittava määrä mitta- ja raudoituspiirustuksia sekä opastetaulujen mitoituspiirustukset. Portaalien jalustojen koordinaatit ilmoitetaan joko portaalipiirustuksissa tai mittaussuunnitelmassa. 5.4 Liikennevalosuunnitelma Liikennevalosuunnitelman asemapiirustuksessa esitettäviä asioita ovat: kadun mitta- ja reunalinjat tarpeellinen määrä tietoa pohjakartasta, esimerkiksi tonttien rajat, nykyiset rakennukset ja kadut, katujen nimet, kaivojen kannet, venttiilit yms pohjoisnuoli, koordinaattiristit ja -luvut (2 3 lukua/piirustus) ajoratamerkinnät ilman tunnusmerkintöjä valaisinpylväät suunnitellut liikennevalolaitteet ilmaisimien mitoitustaulukko. Muita asiakirjoja ovat: suunnitelmaselostus työkohtaiset laatuvaatimukset ja työselitykset kaapelointikaavio tarvittavat detaljipiirustukset ajoituslomakkeet yhteenkytkentäkaaviot (tarvittaessa) määräluettelo luettelo noudatettavista tyyppipiirustuksista Liikennevalosuunnitelman laatimisesta on annettu ohjeita mm. seuraavissa julkaisuissa: LIVASU 2005, Tiehallinto 2005 Liikennevalotyöt TYLT 7340, Tiehallinto 2004 Liikennevalot, Piirustusmerkinnät, Ty 12/201, Tiehallinto VALAISTUSSUUNNITELMA 6.1 Asemapiirustus Valaistussuunnitelman asemapiirustuksessa esitetään nykyisten ja suunniteltujen katujen reunalinjat katualueen ja tonttien rajat nykyiset rakennukset ja muut merkittävät pylväiden sijoittamiseen vaikuttavat rakenteet nykyiset valaisinpylväät suunnitellut valaisimet ja pylväät sähkönsyöttöjärjestelmä muuntoasemat ja keskukset.

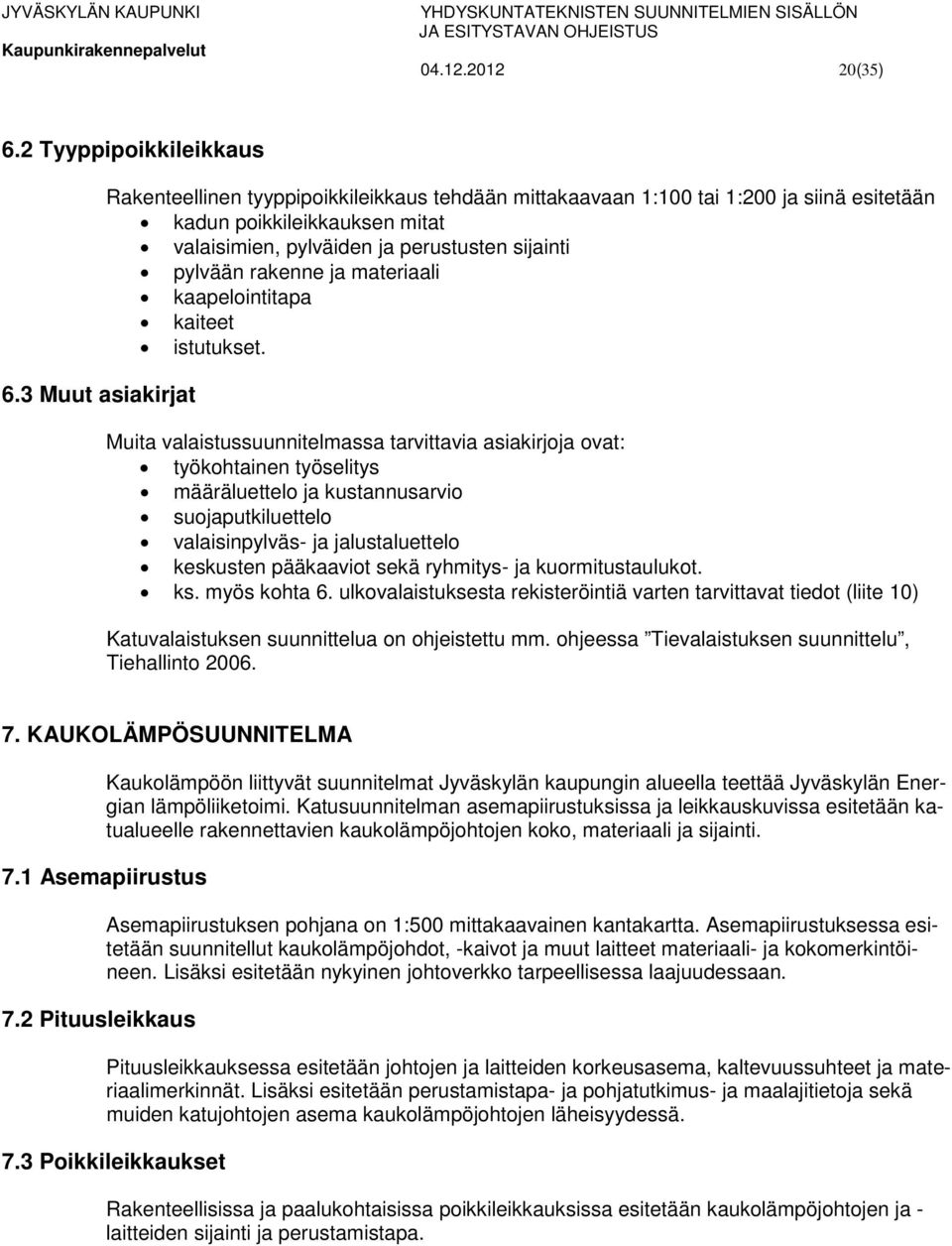

20 (35) 6.2 Tyyppipoikkileikkaus 6.3 Muut asiakirjat Rakenteellinen tyyppipoikkileikkaus tehdään mittakaavaan 1:100 tai 1:200 ja siinä esitetään kadun poikkileikkauksen mitat valaisimien, pylväiden ja perustusten sijainti pylvään rakenne ja materiaali kaapelointitapa kaiteet istutukset. Muita valaistussuunnitelmassa tarvittavia asiakirjoja ovat: työkohtainen työselitys määräluettelo ja kustannusarvio suojaputkiluettelo valaisinpylväs- ja jalustaluettelo keskusten pääkaaviot sekä ryhmitys- ja kuormitustaulukot. ks. myös kohta 6. ulkovalaistuksesta rekisteröintiä varten tarvittavat tiedot (liite 10) Katuvalaistuksen suunnittelua on ohjeistettu mm. ohjeessa Tievalaistuksen suunnittelu, Tiehallinto KAUKOLÄMPÖSUUNNITELMA Kaukolämpöön liittyvät suunnitelmat Jyväskylän kaupungin alueella teettää Jyväskylän Energian lämpöliiketoimi. Katusuunnitelman asemapiirustuksissa ja leikkauskuvissa esitetään katualueelle rakennettavien kaukolämpöjohtojen koko, materiaali ja sijainti. 7.1 Asemapiirustus 7.2 Pituusleikkaus Asemapiirustuksen pohjana on 1:500 mittakaavainen kantakartta. Asemapiirustuksessa esitetään suunnitellut kaukolämpöjohdot, -kaivot ja muut laitteet materiaali- ja kokomerkintöineen. Lisäksi esitetään nykyinen johtoverkko tarpeellisessa laajuudessaan. Pituusleikkauksessa esitetään johtojen ja laitteiden korkeusasema, kaltevuussuhteet ja materiaalimerkinnät. Lisäksi esitetään perustamistapa- ja pohjatutkimus- ja maalajitietoja sekä muiden katujohtojen asema kaukolämpöjohtojen läheisyydessä. 7.3 Poikkileikkaukset Rakenteellisissa ja paalukohtaisissa poikkileikkauksissa esitetään kaukolämpöjohtojen ja - laitteiden sijainti ja perustamistapa.

21 (35) 8. POHJARAKENNUSSUUNNITELMA 8.1 Asemapiirustukset Asemapiirustuksen pohjana on 1:500 mittakaavainen kantakartta. Tulostusmittakaava voi vaihdella alueen koosta ja suunnittelutarkkuudesta riippuen välillä 1:200 1:2000. Asemapiirustukset voidaan tulostaa värillisinä havainnollisuuden parantamiseksi. Asemapiirustuksissa esitettävät asiat voivat vaihdella riippuen suunnitelman tasosta ja tarkoituksesta, tulostusmittakaavasta ja suunnitelman muista asiakirjoista. Jos esimerkiksi suunnitelmassa on erillisenä liitteenä kairausten tarkistusdiagrammit, voidaan tutkimuspistekartassa esitettäviä asioita karsia luettavuuden parantamiseksi. Pohjatutkimustulosten esittämisessä asemapiirustuksissa ja leikkauksissa käytetään Suomen Geoteknillisen Yhdistyksen julkaisemia pohjatutkimusmerkintöjä, julkaisu SGY 201 (liite 3). 8.2 Tutkimuspistekartta 8.3 Maaperäkartta Tutkimuspistekartassa esitetään tutkimuspisteiden sijainti- ja korkeusasematiedot sekä kairaus-, näytteenotto- ja pohjavesitietoja. Kairauksista esitettäviä asioita voivat olla: kairauspisteen numero tutkimustapasymboli x- ja y-koordinaatti maanpinnan korkeus kairauksen päättymiskorkeus kairauksen päättymissyvyys maanpinnasta näytteenottosyvyys ja näytteen maalaji maalajikerroksen syvyys maanpinnasta (esim. kova pohja, moreeni, kallio) pohjavesipinnan korkeus kairauksen päättymistapa karttalehtitunnus (1:2000 karttalehti). Maaperäkartassa esitetään eri maalajialueiden ja avokallioiden rajat ja maalajien nimet. Lisäksi voidaan esittää maalajikerroksien ja vesistöalueen syvyyskäyriä sekä muita täydentäviä tietoja. Maaperäkartan piirustusmerkinnät on esitetty SGY:n ohjeessa Aluerakentamisen pohjatutkimusohjeet ALPO Perustamistapakartta 8.5 Leikkaukset Perustamistapakartassa esitetään eri perustamistapa-alueiden rajat. Pehmeikkö-alueilla esitetään kantavan pohjan ja pehmeikön syvyyskäyrästö. Tarvittaessa käyrästöt voidaan esittää korkeuskäyrinä. Pohjatutkimussuunnitelmaan tehdään tarvittavat pituus- ja poikkileikkaukset pohjatutkimustietoineen. Niissä esitetään kallion, maalajikerrosten ja kantavan pohjan rajat sekä näytteenotto-, rakeisuus-, kairaus- ja pohjavesitietoja. 8.6 Pohjanvahvistusrakenteet Pohjanvahvistusrakenteiden esittämisestä on annettu ohjeet SGY:n oppaassa Pohjarakennuspiirustusohjeet PRP-84.

22 (35) 8.7 Muut asiakirjat Muita pohjarakennussuunnitelmassa esitettäviä asiakirjoja ovat esimerkiksi: pohjaveden tarkkailutulokset näytetiedot painumatarkkailut koekuoppatiedot. 9. VIHERALUEIDEN RAKENNUSSUUNNITELMA (VIHERRAKENNUSSUUNNITELMA) 9.1 Nähtäville asetettavat asiakirjat Nähtäville asetetaan vihersuunnitelma, josta käy ilmi alueen suunnitteluratkaisut ja alueen pintakuivatusratkaisut. Suunnitelman lisäksi tarvitaan sijaintipaikkakartta ja asemakaavaote sekä lyhyt suunnitelmaseloste. Nähtäville voidaan asettaa myös tasaus- ja kuivatussuunnitelmat sekä havainnekuvia. Nähtäville asetettavat asiakirjat ovat yleensä valmiita viherrakennussuunnitelman asiakirjoja. Niitä voidaan vielä täydentää hyväksymisprosessin aikana, jos tarvetta ilmenee. Asemapiirustuksen mittakaava on normaalisti 1:200-1:1000, kohteesta riippuen. Vihersuunnitelman suunnitelmaseloste Vihersuunnitelman selostuksessa kerrotaan seuraavia asioita: alueen nykytila hankkeen yleiskuvaus suunnitelman liittyminen muihin suunnitelmiin suunnitelmaratkaisut perusteluineen ympäristöasioihin liittyvän lainsäädännön huomioiminen alueen rakenne, kuivatusratkaisut tuleva hoitotaso suunnitelman tekijät ja yhteyshenkilöt Vihersuunnitelman asemapiirustus Vihersuunnitelman asemapiirustuksessa esitetään suunnittelualueen liittyminen ympäröivään maastoon ja liikenneväyliin maaston muotoilu ja kuivatus alueen tilajaottelu ja pintamateriaalit jätehuolto tarvittaessa koordinaattiristit, koordinaattiluvut ja pohjoisnuoli mittajana poistettava ja säilytettävä kasvillisuus tai muu rakenne raivattavat maa-ainekset, läjitysalueet lumien kasauspaikat valaisimien sijoitus kasvillisuustyypit, kasvilajit ja lajikkeet, kpl määrät

23 (35) Tasaus- ja kuivatussuunnitelma Tasaus- ja kuivatussuunnitelmassa esitetään alueen pinnan muotoilu (lopullisen pinnan korkeuskäyrät) tasausviivat yleensä 0,1 metrin välein pituus- ja poikkileikkaukset tarpeen mukaan maaston korkeusasemat korkeusluvuin pintavesikourut kattovesien kuivatus sadevesiviemäröinti, tarkastus- ja sadevesikaivot kaivokortit tarvittaessa rummut hulevesiviemäröinti ja salaojat laskuojat Tasaus- ja kuivatussuunnitelman tiedot esitetään yleensä vihersuunnitelman asemapiirustuksessa, jos se piirustuksen luettavuuden kannalta on mahdollista. 9.2 Viherrakennussuunnitelma (viheralueen ja puiston tekniset suunnitelmat) Yleistä Vihersuunnitelman nähtävillä olleita kuvia täydennetään tarpeen mukaan. Lisäksi tehdään tarvittavat tekstit, piirustukset ja muut asiakirjat kohdan 2.0 mukaisesti. Asemapiirustus Asemapiirustus on piirustuksista tärkein, koska siitä on helpoimmin luettavissa suunnitellut asiat. Siitä syystä asemapiirustuksen selkeyteen ja luettavuuteen kannattaa kiinnittää erityistä huomiota. Asemapiirustuksen mittakaava on normaalisti 1:200 tai 1:500, mutta tarvittaessa voidaan käyttää muitakin mittakaavoja, esimerkiksi 1:1000. Asemapiirustuksessa esitetään seuraavat asiat: kantakartta (osa merkinnöistä voidaan poistaa luettavuuden parantamiseksi) suunniteltavan viheralueen, siihen liittyvän katualueen ja tonttien rajat, tontin rakennusala sekä muut aluerajat katujen nimet suunnitelman rajat sekä suunnittelukohteen liittyminen muihin suunnitelmiin tai nykyisiin katuihin alueen tilajaottelu, toiminnat nykyisen maaston korkeudet maaston muotoilu kuivatus (tai erillisessä kuivatussuunnitelmassa) säilytettävä kasvillisuus istutettava kasvillisuus, taimityypit, kokoluokat, istutusetäisyydet ja kappalemäärät nurmialueet pintamateriaalit ladontakuviot, värit, reunakivet turva-alustat leikkivälineet, kalusteet ja varusteet koordinaattiristit, koordinaattiluvut (2 3 lukua/piirustus) ja pohjoisnuoli suunnitelma-alueen liikenteenohjaus, ellei siitä tehdä erillistä suunnitelmaa kohdan 5.0 mukaan valaistus piirustusmerkintöjen selitykset.

24 (35) Kuva 7. Ote katuvihersuunnitelman asemapiirustuksesta Tasaus- ja kuivatussuunnitelma Tasaus- ja kuivatussuunnitelma on joko omana suunnitelmanaan tai asemapiirustuksessa, mikäli se ei haittaa kuvan luettavuutta. Pituusleikkaus ja poikkileikkaukset Pituus- ja poikkileikkaukset selkeyttävät suunnitelmaa. Leikkaukset tehdään ongelmakohdista kadun rakennussuunnitelman ohjeita soveltaen. Liikenteenohjaussuunnitelma Liikennemerkit esitetään joko vihersuunnitelman asemapiirustuksessa tai omana suunnitelmanaan. Valaistussuunnitelma Viheralueen valaistussuunnitelma tehdään samoilla periaatteilla kuin kadun valaistussuunnitelma, ks. kohta Mittaussuunnitelma Mittaussuunnitelmassa esitetään rakennettavien kohteiden maastoon merkintä, suorakulmamitat, mittalinjat sekä takymetrimittauksen lähtötiedot (kts. kadun mittaussuunnitelma 2.7).

25 (35) Hoitoluokat Viheralueen eri osa-alueiden hoitoluokat ja niiden pinta-alat esitetään työselityksessä, ellei niitä ole esitetty erillisessä hoitoluokitussuunnitelmassa. Joissain tapauksissa on järkevää tehdä istutussuunnitelma, päällyste- ja pinnoitesuunnitelma, kaluste- ja varustesuunnitelma erillisenä. Myös erilaiset havainnekuvat ja kuvasovitteet ovat usein tarpeen. 10. HYVÄKSYTTYJEN PIIRUSTUSTEN MUUTTAMINEN 10.1 Käsin piirretyt piirustukset Jos vanhaa, käsin muoville tussilla piirrettyä piirustusta joudutaan muuttamaan, vanha piirustus skannataan tietokoneella käsiteltävään muotoon. Sama koskee piirustusta, joka on tehty tietokoneella, mutta on formaatiltaan nykyisiin ohjelmiin sopimaton tai alkuperäistä tiedostoa ei löydy. Skannattuun tiedostoon tehdään tarvittavat muutokset ja alkuperäiset, tarpeettomaksi jäävät viivat yliviivataan ruksilla. Muutetut kohdat merkitään muutosnuolella ja nimiöön tehdään tarvittavat muutosmerkinnät Tietokoneella tehdyt piirustukset Jos tietokoneella tehtyä piirustusta muutetaan, muutetut asiat piirretään alkuperäisen tiedoston kopioon. Alkuperäiset, tarpeettomaksi jäävät viivat ja symbolit ruksataan kuten käsin piirretyissä kuvissa. Ne voidaan kuitenkin harkinnanvaraisesti poistaa, jos ne haittaavat piirustuksen luettavuutta. Muutetut tiedot merkitään muutosnuolella ja nimiöön tehdään tarvittavat muutosmerkinnät. Tiedosto tallennetaan ja nimetään tämän ohjeen kohdassa 12.1 esitetyllä tavalla. 11. SUUNNITELMA-ASIAKIRJOJEN ESITYSTAPA 11.1 Tekstien fontit Suunnitelmiin liittyvien tekstien fonttina käytetään tyyppiä Arial ja fonttikokona 11 tai 12. Suunnitelmapiirustusten teksteissä käytetään fonttia Arial tai ISOCPEUR/ISOCP. Tarvittaessa tekstiä korostetaan alleviivauksella, kursivoinnilla tai vahventamalla sitä. Suunnitelmapiirustuksissa käytettävät fontit ja koot on esitetty piirustusmerkinnöissä ja mallipiirustuksissa. Tekstit esitetään piirustuksissa mieluiten multiline-muodossa Piirustuskoot, raamit, nimiöt ja tulostus Yleistä Normaalisti kohteen asemapiirustukset ja pituusleikkaukset tehdään erillisinä piirustuksina, mutta pienissä kohteissa ne voidaan yhdistää samaan piirustukseen. Myös rakenteellinen tyyppipoikkileikkaus voidaan yhdistää edellä mainittujen lisäksi samaan kuvaan, jos se piirustuskoko huomioon ottaen on järkevää.

26 (35) Piirustuskoot ja raamit ->(MUUTOS numerointimenettelyyn!) Piirustuskoot perustuvat standardoituun A-sarjaan A0 A4. Normaalisti käytetään A4-kokoon perustuvia piirustuskokoja jatkamalla piirustusta lyhemmän sivun kerrannaisilla. Pisin näin muodostettava piirustus on 7 x A4 (1470 mm x 297 mm). Jos on tarvetta muodostaa tästä poikkeavia kokoja, käytetään mielellään kokoja, joiden leveys on 210 mm:n kerrannainen. Paperitulosteet leikataan piirustuskoon mukaisesti. Piirustuksiin piirretään leikatun koon mukaiset reunaviivat ja A4-koon mukaiset taittoviivat. Muovitulosteet tekee konsultti ja ne leikataan ylä- ja alasivultaan siten, että piirustuskoon mukainen reunaviiva jää näkyviin piirustukseen. Vasemmasta ja oikeasta reunastaan (piirustuksen lyhyet sivut) piirustukset leikataan 3 mm leveämmäksi piirustuskoon mukaisesta raamistaan. Piirustusten numerointi -> Muutos numerointimenettelyyn Piirustukset numeroidaan kaksiosaisella tunnuksella, jotka erotetaan toisistaan väliviivalla. Ensimmäinen osa kertoo suunnitteluprojektin numeron. Toinen osa on piirustuksen järjestysnumero. Arkistoitavaa piirustusta tehtäessä piirustuksen juokseva numero pyydetään suunnitteluavustajalta. Jos piirustuksiin tehdään muutoksia, lisätään nimiöön piirustusnumeron perään viimeisimmän muutoksen kirjaintunnus, esimerkiksi A tai B. Jyväskylän Energia Oy:n tilaamissa suunnitelmissa piirustukset numeroidaan tilaajan ohjeiden mukaisesti. Suunnitelmien liitteet numeroidaan suunnitelmakohtaisesti suunnittelijan harkinnan mukaan. Nimiöt Piirustusten nimiöiden mallit on esitetty liitteissä. Nimiöön laitettavat asiat asiakohdittain ovat: Kohde ja piirustuslaji Ensimmäisellä rivillä kerrotaan kohde, joka on suunnitelmasta riippuen katu tai alue. Toisella rivillä kerrotaan kohteen tarkennus, esimerkiksi katuväli, kadun paaluväli tai mitä katuja kyseessä olevalla alueella piirustus koskee. Kevyen liikenteen väylistä kerrotaan väylän lyhenne tai nimi sekä tarkennus alku- ja loppupäästä (esimerkiksi J1 välillä Veturitallinkatu Vapaudenkatu tai Hevoshaanpolku välillä Kilpalanpolku Rantahaka). Alimmaksi laitetaan suunnitelman laji, esimerkiksi liikenteenohjaussuunnitelma. Piirustuksen sisältö Piirustuksen sisältö, esimerkiksi pituusleikkaus tai tasauspiirustus Mittakaava Kork. järj. Suunnittelualueen korkeusjärjestelmä esimerkiksi N2000 Päiväys Ei muuteta enää kun piirustus on vahvistettu. Jos kuvaan tehdään lisäyksiä rakennussuunnittelun aikana, merkitään uusi päivämäärä ja esimerkiksi teksti Rakennussuunnitelman lisäykset nimiön muutostietoihin. Luonnosvaiheessa tähän kohtaan ei merkitä mitään, vaan nimiön yläpuolelle teksti: LUONNOS ja päiväys pp.kk.vvvv.

27 (35) Lask.tiedosto Mittaussuunnitelman koordinaattiluettelo Merkitään rakennussuunnitelman asemapiirustuksen ja pituusleikkauksen nimiöön. Liittyy piir. Merkitään tarvittaessa, jos viittaus toiseen piirustukseen on tarpeen. Esimerkiksi asemapiirustukseen merkitään sitä vastaava pituusleikkaus ja päinvastoin. Korvaa Merkitään, jos piirustus korvaa toisen piirustuksen kokonaan. Piir.nro Piirustusluettelon mukainen piirustusnumero. Ohjeistettu kohdassa 11. Muutos Viimeisimmän piirustukseen tehdyn muutoksen kirjaintunnus. Korvattu Merkitään, jos piirustus jää tarpeettomaksi uuden piirustuksen takia. Kuvatiedosto Kuvatiedoston nimi ilman hakemistopolkua Tiedoston nimeäminen ohjeistettu kohdassa Lisäksi nimiössä on varattu tilat suunnitelman tilaajille ja suunnittelijalle yhteystietoineen. Nimiön yläosaan on varattu tila muutosmerkinnöille. Niitä ovat: Käsittely, käsittelijä, päiväys, asia nro: liittyvät lautakuntakäsittelyyn Muutos: tiedot tehdystä muutoksesta Päiväys: muutoksen päivämäärä Nimi: suunnittelija (jos muutostyön suunnittelu on tehty eri konsulttitoimistossa kuin alkuperäinen suunnitelma, merkitään myös toimiston nimi) Tunnus: muutoksen tunnus. Piirustusten symbolit ja viivatyypit Suunnitelmien piirustusten symbolit ja viivatyypit on esitetty kohdassa 11. Suunnitelmaasiakirjojen esitystapa. Katusuunnitelman merkinnät Suunnitelmien piirustusten symbolit ja viivatyypit on esitetty kohdassa 11. Suunnitelmaasiakirjojen esitystapa. Vesihuollon merkinnät Putkimerkinnät esitetään piirustuksissa seuraavassa järjestyksessä: putken halkaisija [mm], materiaali, liitos- tai saumaustapa ja lisämerkintä. Lisämerkintä voi olla esimerkiksi putken nimellispaine [bar] tai materiaalin lujuusluokka. Lyhenteitä ja käyttöesimerkkejä on seuraavissa taulukoissa.

28 (35) Materiaalimerkinnät: Lyhenne Materiaali Käyttöesimerkki B Betoni 300 B / k - Br C Kupari 25 C / h M Muovi 225 M / o PEH Polyeteeni, kova 315 PEH / k - T PEM Polyeteeni, puolikova 110 PEM / h -10 PEL Polyeteeni, pehmeä 32 PEL / h - 10 PP Polypropeeni 160 PP / k PVC Polyvinyylikloridi 250 PVC / k T Teräs 600 T / h - 10 V Valurauta 150 V / k - 10 Liitos- ja saumaustapamerkinnät: Lyhenne b h k ki la li o Materiaali Betoni Hitsaus Kumi Kierre Laippa Liitin Saumaamaton Katso kohta PIIRUSTUSMERKINNÄT, sivu 34. Vihersuunnitelman merkinnät Vihersuunnitelman piirustusmerkinnät on esitetty tässä ohjeessa kohdassa PIIRUSTUS- MERKINNÄT vain mustavalkotulosteina. Vihersuunnitelma voidaan tulostaa tarvittaessa myös värillisenä. Se tehdään käyttämällä autocad-tiedostoissa tämän ohjeen mallitiedostossa esitettyjä viivojen värejä ja väritulostukseen tehtyä kynätiedostoa. Vihersuunnitelmassa esitetään nimiön yläpuolelle jäävässä taitossa myös kasvillisuusluettelo, jossa kasvin tieteellinen nimi, suomenkielinen nimi, taimityyppi, -koko, kpl määrä ja istutusetäisyys. Suunnitelmassa esitetään myös kaluste- ja varusteluettelo, niiden symbolit ja määrä. Tarvittavat piirustusmerkintöjen selitykset esitetään myös nimiön yläpuolisella taitoksella. Eri alueiden pinta-alatiedot merkitään myös suunnitelmaan. (malliesimerkki liitteenä). Liikennevalosuunnitelman merkinnät Liikennevalosuunnitelmien esitystapa noudattaa Tielaitoksen tyyppipiirustusta Ty 12/201, joka on tässä ohjeessa liitteenä 1. Valaistussuunnitelman merkinnät Valaistussuunnitelmien esitystapa noudattaa Tielaitoksen tyyppipiirustusta Ty 11/1, joka on tässä ohjeessa liitteenä 2.

29 (35) Kaukolämpösuunnitelman merkinnät Kaukolämpösuunnitelman yleisimmät piirustusmerkinnät on esitetty kohdassa PIIRUSTUS- MERKINNÄT. Pohjarakennussuunnitelman merkinnät Pohjarakennussuunnitelman esitystapa on ohjeistettu Suomen Geoteknillisen yhdistyksen oppaissa PRP-84, Pohjarakennuspiirustusohjeet ja ALPO-86, Aluesuunnittelun pohjatutkimusohjeet. Suunnitelmien pohjatutkimustietojen esitystapa noudattaa Suomen Geoteknillisen yhdistyksen ohjetta Pohjatutkimusmerkinnät SGY 201, joka on tässä ohjeessa liitteenä 3. Tulosteet Kun suunnitelma on valmis, se tulostetaan paperille, kansioidaan ja luovutetaan tilaajalle. Kansiosta tehdään tarvittava määrä kopioita. Esitarkistusaineisto sähköisesti valmis suunnitelma 1 kpl kansioituna. Piirustuskansion piirustukset tulee pyrkiä päiväämään kaikkien suunnitelmien osalta samalle päivämäärälle. Muovitulosteet tehdään tilaajan kanssa sovitun aikataulun mukaan, yleensä sitten kun kohde on rakennettu ja työn aikana mahdollisesti tehdyt muutokset on merkitty piirustukseen. 12. SÄHKÖISTEN SUUNNITELMA-ASIAKIRJOJEN LAADINTA 12.1 Tiedostojen nimeäminen ja hakemistorakenne Yleistä Tiedostojen nimissä ei käytetä å-, ä- eikä ö-kirjaimia eikä erikoismerkkejä. Kaksi- tai useampiosaisissa nimissä välilyönnit korvataan alaviivalla, esimerkiksi turvallisuusasiakirja_mustalampi_iii.doc. Tiedostojen nimiä voidaan lyhentää tarvittaessa niin, että nimi on kuitenkin yksiselitteinen, esimerkiksi tyokoht_tyosel_mustalampi_iii.doc Arkistoitavat piirustukset Arkistoitavat piirustukset, joille on saatu piirustusnumero arkistoinnista vastaavalta suunnitteluavustajalta, nimetään piirustusnumeron ja tallennusformaatin mukaan. Esimerkiksi dwgformaatissa tallennetun piirustuksen tiedostonimi on dwg. Liitetiedostot Liitetiedostot nimetään liitenumeron, projektikansion ja tallennusformaatin mukaan. Esimerkiksi suunnitelman liite 2 joka on tehty Excel-taulukkona, on tiedostonimeltään liite2_kinkovuori.xls. Projektikansion nimen päättää tilaaja, ja se kirjataan tilaajan ja konsultin välille solmittavaan suunnittelusopimukseen.

30 (35) Tekstit ja muut tiedostot Tekstit ja muut numeroimattomat tiedostot nimetään loogisella nimellään, projektikansion ja tallennusmuodon mukaan, esimerkiksi tyokohtainen_tyoselostus_kinkovuori.doc tai turvallisuusasiakirja_kinkovuori.doc. Muutoskuvat Muutetuissa asiakirjoissa ja piirustuksissa tiedostonimeen lisätään viimeisimmän muutoksen tunnus, esimerkiksi B.dwg tai liite2a_kinkovuori.xls. Hakemistorakenne Tiedostot tallennetaan tilaajan antaman hakemistorakenteen mukaisesti. Malli hakemistorakenteesta on esitetty liitteessä Tallennusformaatit Yleistä Tiedostojen tallennusformaatteina käytetään Jyväskylän kaupungin käytössä olevien ohjelmien tukemia formaatteja: Suunnitelmapiirustukset o vektorikuvat dwg (Autocad) o mustavalkoinen rasterikuva 600 dpi tiff CCITT Group 4 o harmaasävy rasterikuva 300 dpi jpg o värillinen rasterikuva 300 dpi jpg Tekstit doc (Microsoft Word) Taulukot xls (Microsoft Excel) Maastomalli Tielaitos, micronic ASCII Pohjatutkimustiedot vanha Tekla tai xstreet Rakennetiedot xroad tai xroad 11/12 formaatti Valokuvat jpg Videotiedostot dvd Värikuvissa värien määrän on oltava mahdollisimman hyvä. Tiedostojen formaatit ja ohjelmistoversiot pitää varmistaa tilaajalta ennen tiedostojen luovuttamista ja arkistointia. Arkistoitavan suunnitelman tiedostoja ei saa koota yhteen pakkaamalla niitä yhdeksi tiedostoksi. Pdf-tulosteet Kaikista suunnitelman asiakirjoista tehdään sekä painokelpoiset että web-tasoiset pdfmuotoiset tulosteet. Pdf-tiedostot tehdään tulostamalla ne alkuperäisestä suunnitteluohjelmasta, jos se on mahdollista. Pdf-tiedostojen skannaamista paperitulosteista vältetään mahdollisuuksien mukaan. Pdf-tiedostot tallennetaan painokelpoisella resoluutiolla, esimerkiksi väri- ja valokuvat 300 dpi ja mustavalkoiset piirustukset 600 dpi. Karttojen, leikkausten ja muiden kuvien Pdf-tiedostot tallennetaan piirustuksen mukaisessa mittakaavassa. Esimerkiksi A3-koon piirustusta ei pienennetä sovittamalla se A4-kokoiseksi pdf-tiedostoksi. Samoin on huolehdittava, että esimerkiksi asemapiirustusten ja leikkauskuvien mittakaava on pdf-tiedostoissa sama mikä on ilmoitettu piirustuksen nimiössä.

31 (35) Pdf-piirustukset tulostetaan siten, että tiedoston kuva-ala on hieman suurempi kuin piirustuksen raamikoko. Piirustusta ei saa tulostaa tarpeettoman suureen paperikokoon esimerkiksi niin, että 3A4-kokoinen piirustus on pdf-tiedostossa tulostettu A0-arkille. Piirustusten ja asiakirjojen tulee olla Pdf-tiedostossa heti oikeassa katselusuunnassa niin, ettei käyttäjän tarvitse kääntää kuvaa. Kaupungin internet-sivustoille nähtäville laitettavien tiedostojen ehdoton maksimikoko on 5 Mt. Suositus on, ettei internet-sivustoille laiteta yli 2 Mt:n kokoisia tiedostoja. Mahdolliset liitteet tulostetaan tarvittaessa omiksi tiedostoikseen Tiedostojen suojaus ja tekijänoikeudet Suunnitelma-asiakirjat Kaikkiin suunnitelman tiedostoihin täytyy tilaajalla olla täydet oikeudet. Tiedostoja ei saa siis esimerkiksi kirjoitussuojata. Valokuvat ja videot Tilaaja saa suunnitelmassa olevien ja suunnittelutyön aikana lähtöaineistoksi kuvattujen valokuvien omistus- ja käyttöoikeuden suunnitelman luovutuksen yhteydessä. Käyttöoikeudet jäävät myös kuvien ottajalle. Jos muuta halutaan sopia, se tehdään käyttäen Jyväskylän kaupungin Valokuvan käyttöoikeuden luovutussopimus -lomaketta (liite 6) ja noudattaen siinä mainittuja ohjeita Autocad-tiedostojen tasojako ja tasojen sisältö Yleistä Suunnitelmapiirustusten autocad-tasot nimetään tason sisältöä kuvaavilla nimillä. Tason nimen kolme ensimmäistä kirjainta kertovat mihin pääluokkaan taso kuuluu, niiden jälkeen tuleva teksti kertoo tason sisällön. Tällä tavalla haetut asiat löytyvät helposti ja saman pääluokan asiat ovat listauksessa lähekkäin. Pääluokat Pääluokkien nimet ja niiden selitykset: KAT KUI VHH VHJ VHS VHV VHY YMP LII VAL GEO SIL ENE TEL Kadun suunnitteluun liittyvät tasot Pintakuivatus, rummut, ojat Vesihuolto, hulevesiviemäröinti Vesihuolto, jätevesiviemäröinti Vesihuolto, sekavesiviemäröinti Vesihuolto, vesijohto Vesihuolto, yhteiset merkinnät (putkikoot, materiaalit) Viher- ja ympäristösuunnittelu Liikenteenohjaus Valaistus Geotekninen suunnittelu Sillansuunnittelu Kaukolämpö, sähkö Puhelin, tietoliikenne

32 (35) KAR POH TXT NIM Maastomalli, kartoitus Pohjatutkimukset Yleistekstit Nimiö, piirustuksen raamit Lähtötietoina olevat viitekuvat, esimerkiksi kanta- ja kaavakartta, piirretään lopulliseen tulosteeseen harmaalla. Viitekuvasta voidaan karsia epäoleellisia tietoja esimerkiksi sen tasoja sammuttamalla. Viitekuvien symboleja ja tekstejä, esimerkiksi kaavakartan tekstejä, voidaan joutua skaalaamaan siten että ne soveltuvat suunnitelman asemapiirustuksen mittakaavaan. Piirustuksessa olevien viitekuvien tasot ja nimet pidetään ennallaan. Viitekuvat kiinnitetään bind-toiminnolla piirustukseen ja alkuperäiset viitekuvat tallennetaan erilliseen kansioon. Viitekuvien nimet ja kynätiedosto kirjoitetaan piirustuksen autocad-tiedostoon esimerkiksi nimiön viereen kuva-alan ulkopuolelle. Tasojako Asemapiirustus tehdään aina model-tilaan mittakaavassa 1:1000 ja oikeassa koordinaatistossa pohjois-eteläsuunnassa. Tulosteet tehdään layouteja käyttämällä. Esimerkkejä tasojaosta, tason nimestä ja sisällöstä: Tason nimi KAT_ml_paalutus KAT_rkivi VHH_runkojohdot VHH_runkokaivot VHH_tonttijohdot VHH_kaivotunnukset VHJ_runkojohdot VHJ_runkokaivot YMP_katupuut YMP_tekstit Tason sisältö Kadun mittalinja ja paalutus Reunakivi, normaali Huleveden runkoviemärit Huleveden runkokaivot Huleveden tonttijohdot Hulevesikaivojen ja johtojen korkeuslukemat Jäteveden runkoviemärit Jäteveden runkokaivot Katupuut Ympäristösuunnitelman tekstit Suunnitteluaineiston toimitus cd/dvd - levyllä Suunnitelman valmistuttua ja kun tilaaja on tarkastanut ja hyväksynyt suunnitelmat koko suunnitteluaineisto projektikansioineen toimitetaan tilaajalle cd- tai dvd-levyille tallennettuna. Levyt toimitetaan koteloituna siten että kotelon kansista ja levyistä käy ilmi kohteen nimi, suunnittelulaji, suunnittelija, tilaaja ja päiväys. Kotelon kannessa olisi hyvä olla ote kohteen sijaintipaikkakartasta. Kannen taakse voidaan tulostaa esimerkiksi levyn hakemistorakenne.
