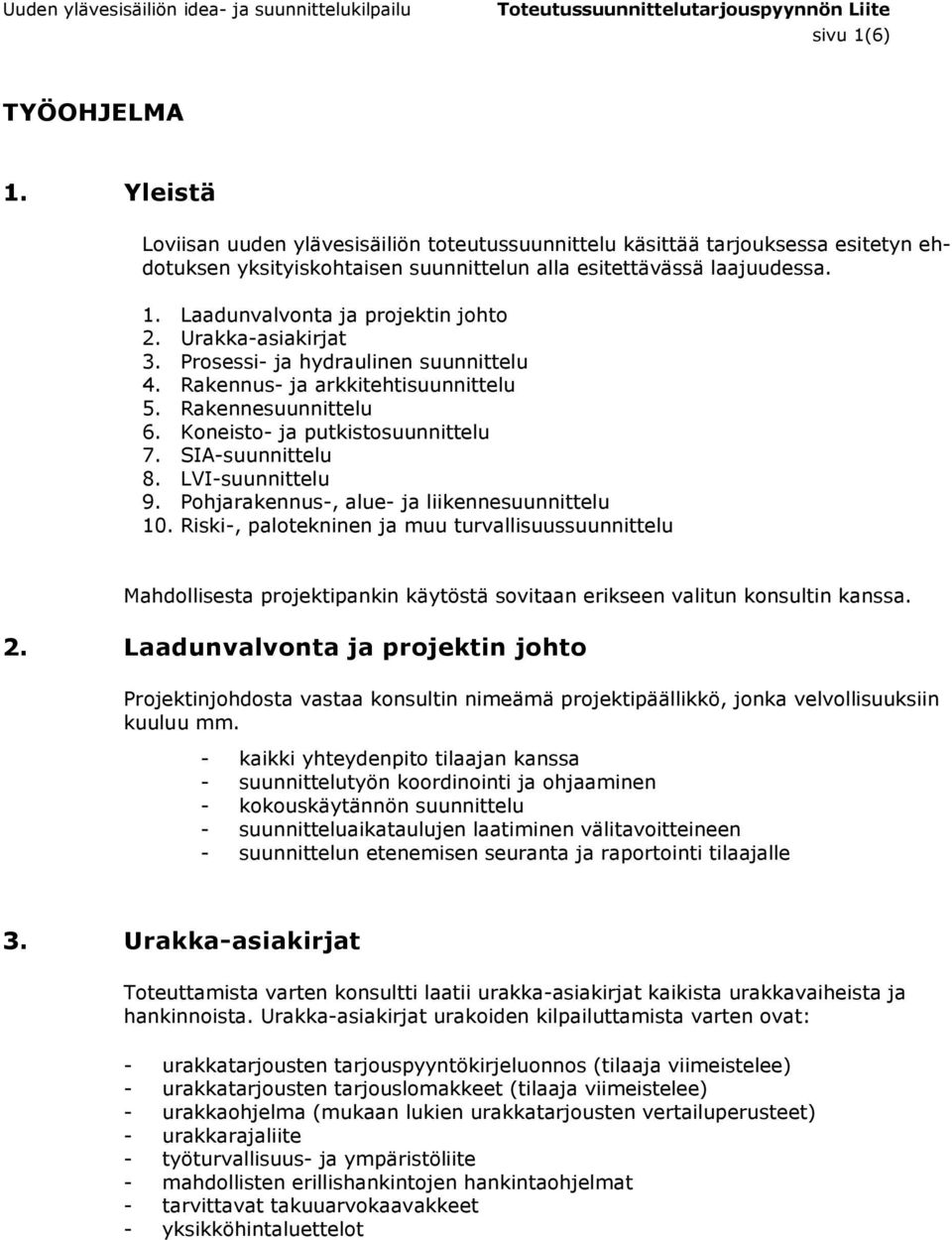

1 sivu 1(6) TYÖOHJELMA 1. Yleistä Loviisan uuden ylävesisäiliön toteutussuunnittelu käsittää tarjouksessa esitetyn ehdotuksen yksityiskohtaisen suunnittelun alla esitettävässä laajuudessa. 1. Laadunvalvonta ja projektin johto 2. Urakka-asiakirjat 3. Prosessi- ja hydraulinen suunnittelu 4. Rakennus- ja arkkitehtisuunnittelu 5. Rakennesuunnittelu 6. Koneisto- ja putkistosuunnittelu 7. SIA-suunnittelu 8. LVI-suunnittelu 9. Pohjarakennus-, alue- ja liikennesuunnittelu 10. Riski-, palotekninen ja muu turvallisuussuunnittelu Mahdollisesta projektipankin käytöstä sovitaan erikseen valitun konsultin kanssa. 2. Laadunvalvonta ja projektin johto Projektinjohdosta vastaa konsultin nimeämä projektipäällikkö, jonka velvollisuuksiin kuuluu mm. - kaikki yhteydenpito tilaajan kanssa - suunnittelutyön koordinointi ja ohjaaminen - kokouskäytännön suunnittelu - suunnitteluaikataulujen laatiminen välitavoitteineen - suunnittelun etenemisen seuranta ja raportointi tilaajalle 3. Urakka-asiakirjat Toteuttamista varten konsultti laatii urakka-asiakirjat kaikista urakkavaiheista ja hankinnoista. Urakka-asiakirjat urakoiden kilpailuttamista varten ovat: - urakkatarjousten tarjouspyyntökirjeluonnos (tilaaja viimeistelee) - urakkatarjousten tarjouslomakkeet (tilaaja viimeistelee) - urakkaohjelma (mukaan lukien urakkatarjousten vertailuperusteet) - urakkarajaliite - työturvallisuus- ja ympäristöliite - mahdollisten erillishankintojen hankintaohjelmat - tarvittavat takuuarvokaavakkeet - yksikköhintaluettelot

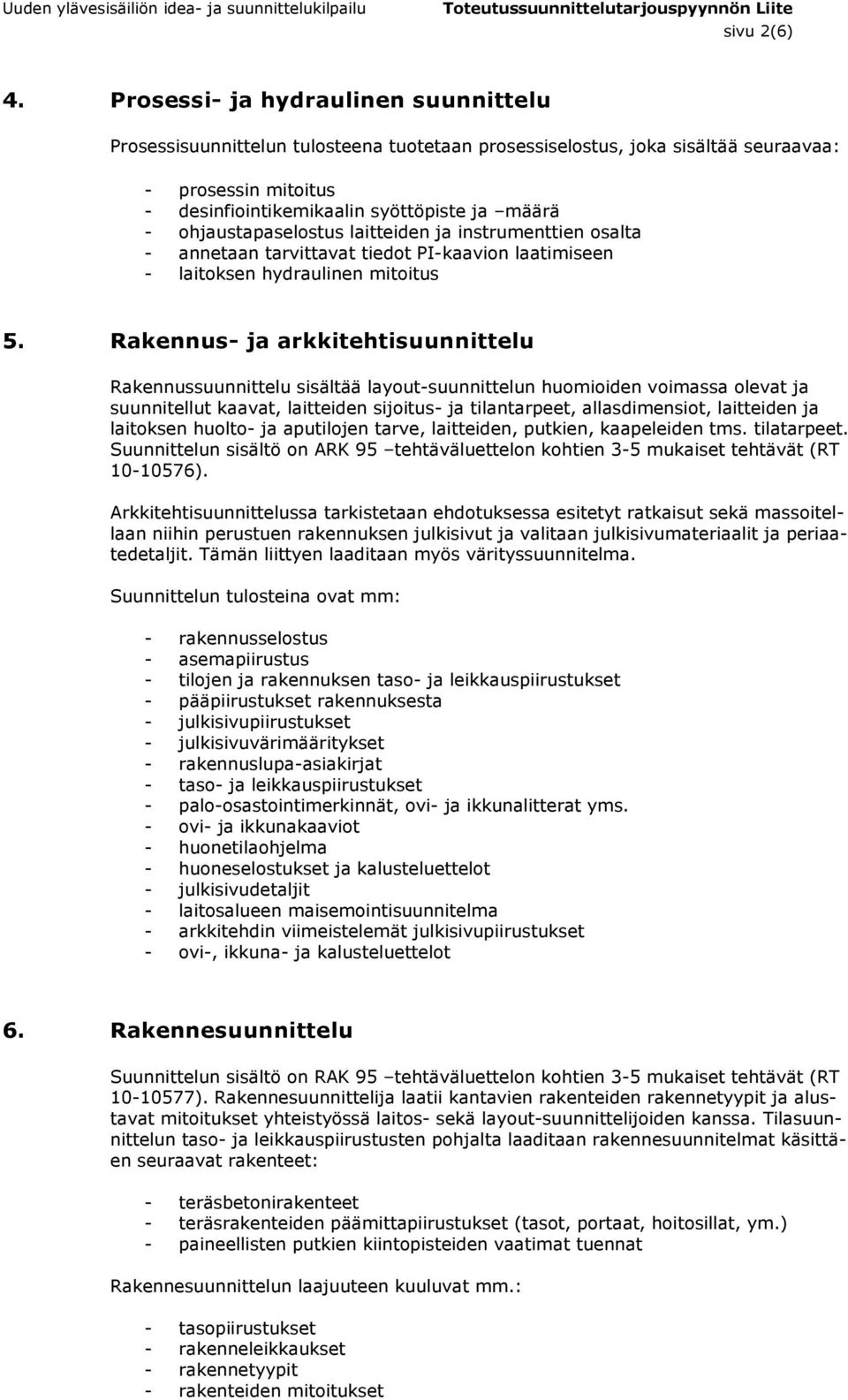

2 sivu 2(6) 4. Prosessi- ja hydraulinen suunnittelu Prosessisuunnittelun tulosteena tuotetaan prosessiselostus, joka sisältää seuraavaa: - prosessin mitoitus - desinfiointikemikaalin syöttöpiste ja määrä - ohjaustapaselostus laitteiden ja instrumenttien osalta - annetaan tarvittavat tiedot PI-kaavion laatimiseen - laitoksen hydraulinen mitoitus 5. Rakennus- ja arkkitehtisuunnittelu Rakennussuunnittelu sisältää layout-suunnittelun huomioiden voimassa olevat ja suunnitellut kaavat, laitteiden sijoitus- ja tilantarpeet, allasdimensiot, laitteiden ja laitoksen huolto- ja aputilojen tarve, laitteiden, putkien, kaapeleiden tms. tilatarpeet. Suunnittelun sisältö on ARK 95 tehtäväluettelon kohtien 3-5 mukaiset tehtävät (RT ). Arkkitehtisuunnittelussa tarkistetaan ehdotuksessa esitetyt ratkaisut sekä massoitellaan niihin perustuen rakennuksen julkisivut ja valitaan julkisivumateriaalit ja periaatedetaljit. Tämän liittyen laaditaan myös värityssuunnitelma. Suunnittelun tulosteina ovat mm: - rakennusselostus - asemapiirustus - tilojen ja rakennuksen taso- ja leikkauspiirustukset - pääpiirustukset rakennuksesta - julkisivupiirustukset - julkisivuvärimääritykset - rakennuslupa-asiakirjat - taso- ja leikkauspiirustukset - palo-osastointimerkinnät, ovi- ja ikkunalitterat yms. - ovi- ja ikkunakaaviot - huonetilaohjelma - huoneselostukset ja kalusteluettelot - julkisivudetaljit - laitosalueen maisemointisuunnitelma - arkkitehdin viimeistelemät julkisivupiirustukset - ovi-, ikkuna- ja kalusteluettelot 6. Rakennesuunnittelu Suunnittelun sisältö on RAK 95 tehtäväluettelon kohtien 3-5 mukaiset tehtävät (RT ). Rakennesuunnittelija laatii kantavien rakenteiden rakennetyypit ja alustavat mitoitukset yhteistyössä laitos- sekä layout-suunnittelijoiden kanssa. Tilasuunnittelun taso- ja leikkauspiirustusten pohjalta laaditaan rakennesuunnitelmat käsittäen seuraavat rakenteet: - teräsbetonirakenteet - teräsrakenteiden päämittapiirustukset (tasot, portaat, hoitosillat, ym.) - paineellisten putkien kiintopisteiden vaatimat tuennat Rakennesuunnittelun laajuuteen kuuluvat mm.: - tasopiirustukset - rakenneleikkaukset - rakennetyypit - rakenteiden mitoitukset

3 sivu 3(6) - mittapiirustukset - raudoituspiirustukset - teräsrakenteiden päämittapiirustukset ja liittymädetaljit - rakenteiden täydentävät yksityiskohdat - reikäpiirustuspohjat ja reikätietojen tarkastus - rakennepiirustusten hyväksyttäminen viranomaisilla - betonielementtien valmistuspiirustukset ts. mittapiirustukset urakoitsijan laatimia tuotantopiirustuksia varten - työselostukset 7. Koneisto- ja putkistosuunnittelu Suunnittelussa määritellään laitteistojen ja putkijärjestelmien tekniset vaatimukset. Suunnittelu sisältää koneistoerittelyjen, putkistosuunnitelmien ja laitesijoituspiirustusten laadinnan. Koneistosuunnittelussa mitoitetaan prosessilaitteet yksityiskohtaisesti kaikkine varusteineen ja oheislaitteineen, sekä suunnitellaan laitteisto- ja putkistosijoitus ns. oletuskoneiden pohjalta. Piirustukset päivitetään toteutuspiirustuksiksi tilaajan antamien lopullisten laitetietojen perusteella työnaikaisen suunnittelun aikana. Suunnittelussa tuotetaan: - Koneiston ja laitteiden sijoituspiirustukset - Putkistojen hydraulinen mitoitus - Putkistojen sijoituspiirustukset - Koneistoerittelyt - Koneiston yleinen työselostus ja tekniset vaatimukset - venttiili- ja luukkuluettelot positioineen - tarvittavat takuuarvolomakkeet hankittavista laitteista - putkimateriaalien koontiluettelot tarjouspyyntöjä varten - linjakohtaiset materiaaliluettelot tarjouspyyntöjä varten - primäärikannakointimateriaalien koontiluettelo tarjouspyyntöä varten - putkistojen primäärikannakointi 8. SIA-suunnittelu 8.1 Prosessiautomaatio- ja instrumentointisuunnittelu Prosessiautomaatiosuunnittelu käsittää seuraavat osakokonaisuudet: - prosessiautomaatiojärjestelmän suunnittelu - prosessiautomaatiojärjestelmän tiedonsiirtoyhteyksien suunnittelu Tulosteina tuotetaan vähintään: - Automaation työselostus - Automaation järjestelmäkaavio - ohjaustapaselostus positioittain (automatisoinnin selostus) - PI-kaavio - automaation liityntäpisteluettelo - automaation laitesijoituspiirustukset (sis. valvomo) - Automaation ja tiedonsiirron asemapiirustus prosessien säätö- ja ohjausperiaatteet (periaatekuvaus) Instrumentointisuunnittelu käsittää seuraavat osakokonaisuudet: - prosessi-instrumentoinnin suunnittelu Tulosteina tuotetaan vähintään: - instrumentoinnin työselostus

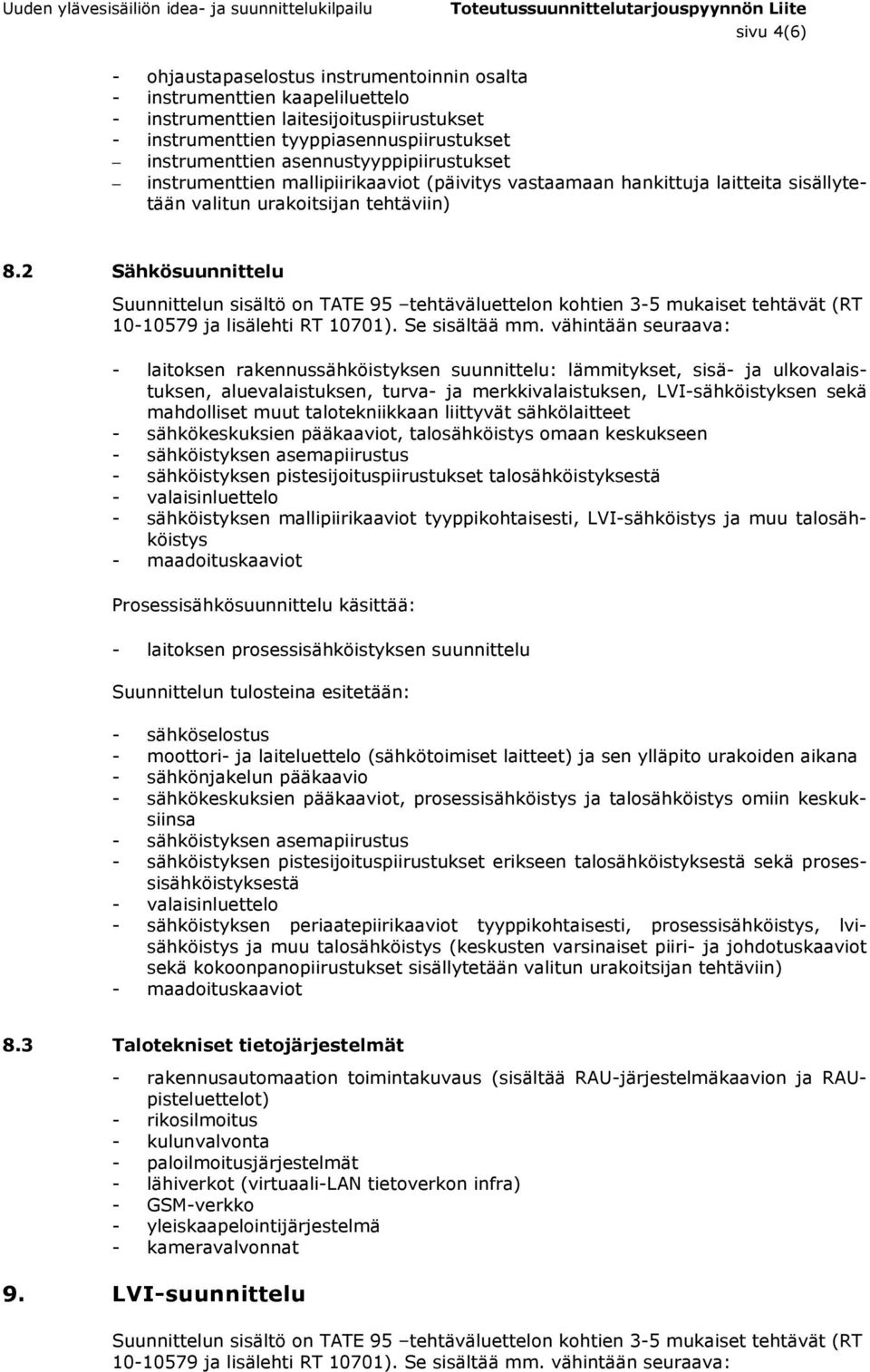

4 sivu 4(6) - ohjaustapaselostus instrumentoinnin osalta - instrumenttien kaapeliluettelo - instrumenttien laitesijoituspiirustukset - instrumenttien tyyppiasennuspiirustukset instrumenttien asennustyyppipiirustukset instrumenttien mallipiirikaaviot (päivitys vastaamaan hankittuja laitteita sisällytetään valitun urakoitsijan tehtäviin) 8.2 Sähkösuunnittelu Suunnittelun sisältö on TATE 95 tehtäväluettelon kohtien 3-5 mukaiset tehtävät (RT ja lisälehti RT 10701). Se sisältää mm. vähintään seuraava: - laitoksen rakennussähköistyksen suunnittelu: lämmitykset, sisä- ja ulkovalaistuksen, aluevalaistuksen, turva- ja merkkivalaistuksen, LVI-sähköistyksen sekä mahdolliset muut talotekniikkaan liittyvät sähkölaitteet - sähkökeskuksien pääkaaviot, talosähköistys omaan keskukseen - sähköistyksen asemapiirustus - sähköistyksen pistesijoituspiirustukset talosähköistyksestä - valaisinluettelo - sähköistyksen mallipiirikaaviot tyyppikohtaisesti, LVI-sähköistys ja muu talosähköistys - maadoituskaaviot Prosessisähkösuunnittelu käsittää: - laitoksen prosessisähköistyksen suunnittelu Suunnittelun tulosteina esitetään: - sähköselostus - moottori- ja laiteluettelo (sähkötoimiset laitteet) ja sen ylläpito urakoiden aikana - sähkönjakelun pääkaavio - sähkökeskuksien pääkaaviot, prosessisähköistys ja talosähköistys omiin keskuksiinsa - sähköistyksen asemapiirustus - sähköistyksen pistesijoituspiirustukset erikseen talosähköistyksestä sekä prosessisähköistyksestä - valaisinluettelo - sähköistyksen periaatepiirikaaviot tyyppikohtaisesti, prosessisähköistys, lvisähköistys ja muu talosähköistys (keskusten varsinaiset piiri- ja johdotuskaaviot sekä kokoonpanopiirustukset sisällytetään valitun urakoitsijan tehtäviin) - maadoituskaaviot 8.3 Talotekniset tietojärjestelmät - rakennusautomaation toimintakuvaus (sisältää RAU-järjestelmäkaavion ja RAUpisteluettelot) - rikosilmoitus - kulunvalvonta - paloilmoitusjärjestelmät - lähiverkot (virtuaali-lan tietoverkon infra) - GSM-verkko - yleiskaapelointijärjestelmä - kameravalvonnat 9. LVI-suunnittelu Suunnittelun sisältö on TATE 95 tehtäväluettelon kohtien 3-5 mukaiset tehtävät (RT ja lisälehti RT 10701). Se sisältää mm. vähintään seuraava:

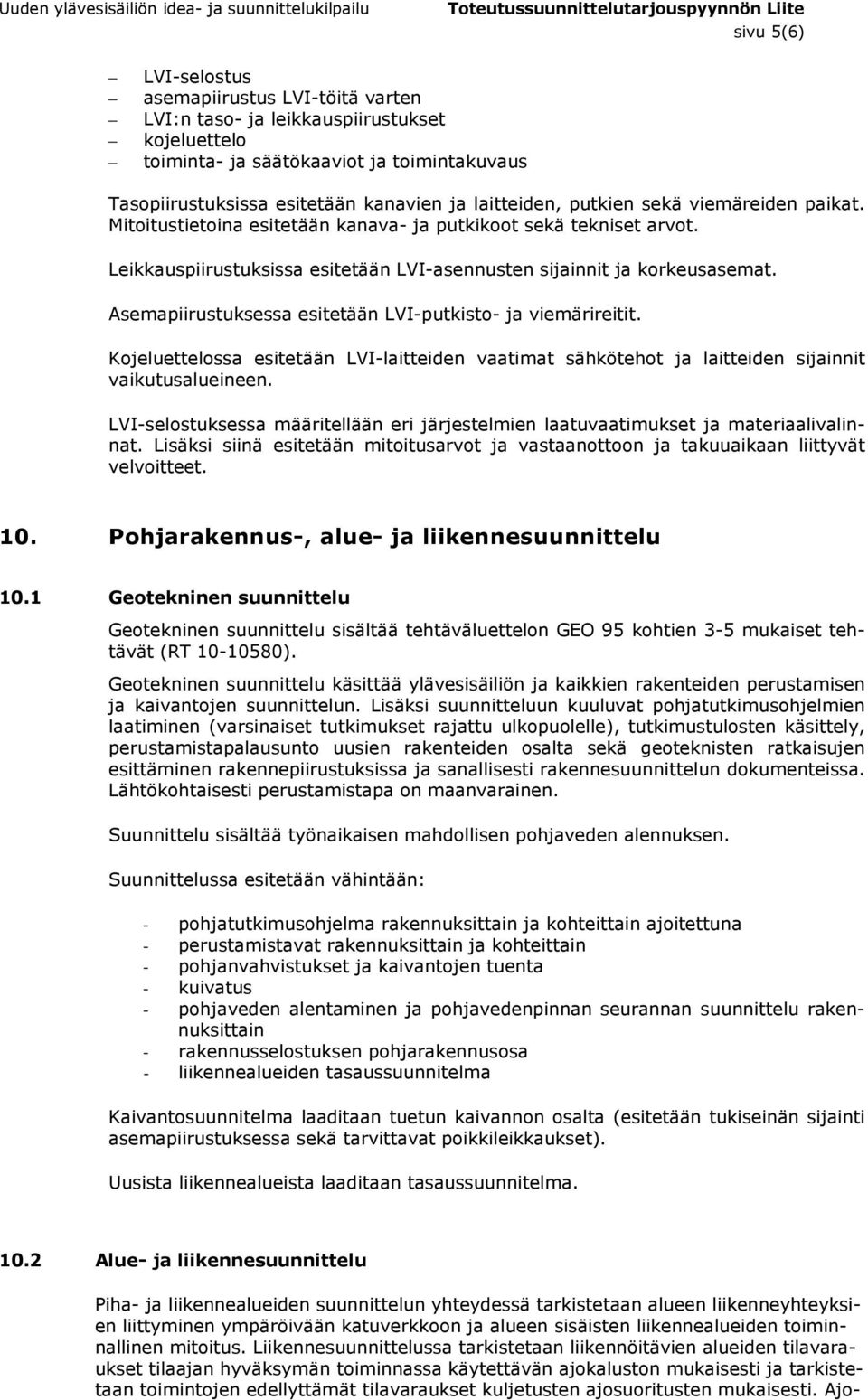

5 sivu 5(6) LVI-selostus asemapiirustus LVI-töitä varten LVI:n taso- ja leikkauspiirustukset kojeluettelo toiminta- ja säätökaaviot ja toimintakuvaus Tasopiirustuksissa esitetään kanavien ja laitteiden, putkien sekä viemäreiden paikat. Mitoitustietoina esitetään kanava- ja putkikoot sekä tekniset arvot. Leikkauspiirustuksissa esitetään LVI-asennusten sijainnit ja korkeusasemat. Asemapiirustuksessa esitetään LVI-putkisto- ja viemärireitit. Kojeluettelossa esitetään LVI-laitteiden vaatimat sähkötehot ja laitteiden sijainnit vaikutusalueineen. LVI-selostuksessa määritellään eri järjestelmien laatuvaatimukset ja materiaalivalinnat. Lisäksi siinä esitetään mitoitusarvot ja vastaanottoon ja takuuaikaan liittyvät velvoitteet. 10. Pohjarakennus-, alue- ja liikennesuunnittelu 10.1 Geotekninen suunnittelu Geotekninen suunnittelu sisältää tehtäväluettelon GEO 95 kohtien 3-5 mukaiset tehtävät (RT ). Geotekninen suunnittelu käsittää ylävesisäiliön ja kaikkien rakenteiden perustamisen ja kaivantojen suunnittelun. Lisäksi suunnitteluun kuuluvat pohjatutkimusohjelmien laatiminen (varsinaiset tutkimukset rajattu ulkopuolelle), tutkimustulosten käsittely, perustamistapalausunto uusien rakenteiden osalta sekä geoteknisten ratkaisujen esittäminen rakennepiirustuksissa ja sanallisesti rakennesuunnittelun dokumenteissa. Lähtökohtaisesti perustamistapa on maanvarainen. Suunnittelu sisältää työnaikaisen mahdollisen pohjaveden alennuksen. Suunnittelussa esitetään vähintään: - pohjatutkimusohjelma rakennuksittain ja kohteittain ajoitettuna - perustamistavat rakennuksittain ja kohteittain - pohjanvahvistukset ja kaivantojen tuenta - kuivatus - pohjaveden alentaminen ja pohjavedenpinnan seurannan suunnittelu rakennuksittain - rakennusselostuksen pohjarakennusosa - liikennealueiden tasaussuunnitelma Kaivantosuunnitelma laaditaan tuetun kaivannon osalta (esitetään tukiseinän sijainti asemapiirustuksessa sekä tarvittavat poikkileikkaukset). Uusista liikennealueista laaditaan tasaussuunnitelma Alue- ja liikennesuunnittelu Piha- ja liikennealueiden suunnittelun yhteydessä tarkistetaan alueen liikenneyhteyksien liittyminen ympäröivään katuverkkoon ja alueen sisäisten liikennealueiden toiminnallinen mitoitus. Liikennesuunnittelussa tarkistetaan liikennöitävien alueiden tilavaraukset tilaajan hyväksymän toiminnassa käytettävän ajokaluston mukaisesti ja tarkistetaan toimintojen edellyttämät tilavaraukset kuljetusten ajosuoritusten mukaisesti. Ajo-

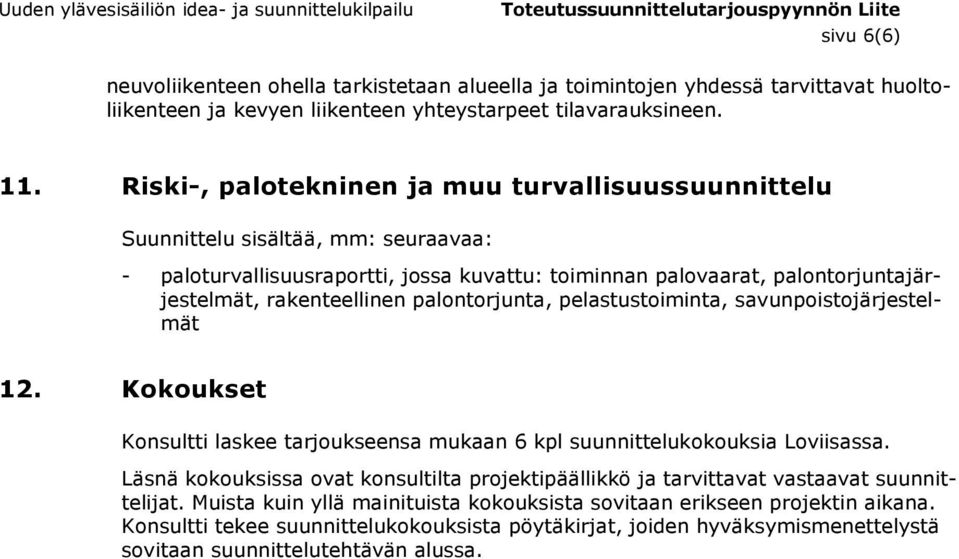

6 sivu 6(6) neuvoliikenteen ohella tarkistetaan alueella ja toimintojen yhdessä tarvittavat huoltoliikenteen ja kevyen liikenteen yhteystarpeet tilavarauksineen. 11. Riski-, palotekninen ja muu turvallisuussuunnittelu Suunnittelu sisältää, mm: seuraavaa: - paloturvallisuusraportti, jossa kuvattu: toiminnan palovaarat, palontorjuntajärjestelmät, rakenteellinen palontorjunta, pelastustoiminta, savunpoistojärjestelmät 12. Kokoukset Konsultti laskee tarjoukseensa mukaan 6 kpl suunnittelukokouksia Loviisassa. Läsnä kokouksissa ovat konsultilta projektipäällikkö ja tarvittavat vastaavat suunnittelijat. Muista kuin yllä mainituista kokouksista sovitaan erikseen projektin aikana. Konsultti tekee suunnittelukokouksista pöytäkirjat, joiden hyväksymismenettelystä sovitaan suunnittelutehtävän alussa.
