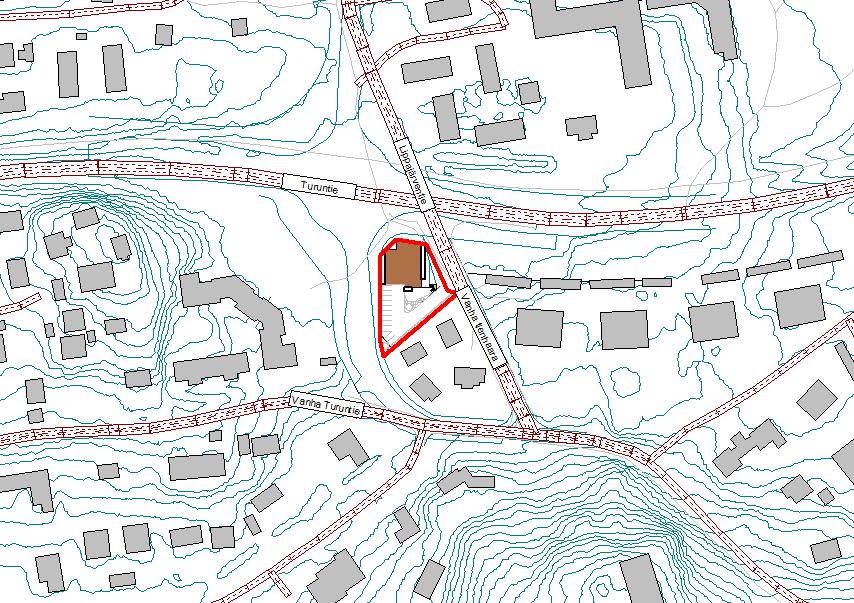

1 1(5) AMK Mira Pykälistö, DI Benoît Gouatarbès Kiinteistö Oy 3 Asiakas: Arkkitehdit Soini & Horto Oy Tilaus: Yhteyshenkilö: Henrik Simelius LIIKENNEMELUSELVITYS 1.1 Tausta Espoon Lippajärven kaupunginosassa (kortteli 62063, tontti 1) suunnitellaan uutta asuinrakentamista. Kohde sijaitsee n ja n lounaisnurkassa. Kohteen sijainti esitetään kuvassa 1. Kohteeseen on laadittava liikenteen meluselvitys asemakaavamuutoksen vuoksi. Tässä raportissa on esitetty kohteen meluselvityksen mallilaskennan tulokset rakennusten julkisivuilla ja niiden oleskelualueilla. Lisäksi annetaan asemakaavavaatimusta vastaava A-äänitasoerotus eri julkisivuilla niiden osien äänieristyksen mitoitusta varten. Äänitasoerotukset on laskettu käyttäen ohjearvoja 35 db päiväaikaan ja 30 db yöaikaan asuintiloissa (Valtioneuvoston päätös 993/1992 [1]). Oleskelualueiden ulkomelutason ohjearvot, edellä mainitun päätöksen mukaan, ovat 55 db päivällä (klo 7-22) ja 50 db yöllä (22-7) [1]. Uuden Ympäristöministeriön asetuksen 796/2017 mukaan [2] vaatimus päiväajan keskiäänitasolle asuinrakennusten piha- ja oleskelualueilla (sis. parvekkeet) on 55 db. Yöajan äänitasolle ei ole annettu vaatimusta, koska piha- ja oleskelualueilla ei oleskella öisin [3]. Lisäksi uuden Ympäristöministeriön asetuksen mukaan [2] asuinrakennuksen ulkovaipan ääneneristys on oltava vähintään 30 db. n ja n liittymään on voimassa oleva asemakaavamuutos, jossa n liittymä suljetaan ja liikenne siirtyy tontin länsipuolelle rakennettavaan Petaksenristiin. Laskenta on tehty käyttäen kahta eri vaihtoehtoa; V1 nykyinen n liittymä ja V2 uusi Petaksenristin liittymä. 2 MELULASKENTA 2.1 Laskenta- ja maastomalli Ympäristömelun laskennat tehtiin Datakustik Cadna/A 2018 tietokoneohjelmalla käyttäen yhteispohjoismaista ympäristömelun laskentamallia: katuliikenne: tieliikennemelun laskentamalli [4] Kolmiulotteinen tietokonemalli sisältää alueen maaston korkeuskäyrät, rakennusten sijainnit ja korkeudet sekä liikenneväylien sijainnit ja korkeustiedot. Suunnitellun rakennuksen korkeustiedot ja sijainnit syötettiin malliin käyttäen lähtötietoina arkkitehdilta saatua 3D-mallia, asemakaavapiirustusta sekä maanmittauslaitoksen laserkeilausaineistoa. Hiomotie 19 FI HELSINKI puh Y-tunnus:

2 2(5) 2.2 Laskentasuureet ja -pisteet Laskentasuureena on tavallinen päiväsaikaan klo 7-22 ja yöaikaan klo Selvityksen tulokset, eli lasketut melutasot, esitetään sekä julkisivuihin kohdistuvina, että pihoilla esiintyvinä päivä- ja yöajan keskiäänitasoina. Pihojen äänitasot ovat kokonaismelutasoja siinä mielessä, että ne sisältävät kaikki heijastukset kovista pystypinnoista, kuten talojen ulkoseinistä. Tällainen laskentatulos edustaa ulkotilojen, kuten oleskelualueiden, melua. Seinän heijastusta ei oteta huomioon rakennuksen julkisivuun kohdistuvaa melutasoa arvioitaessa. Julkisivuihin kohdistuvan melun ohjearvot koskevat melua, josta heijastuksen osuus on poistettu. Siten aivan seinän lähellä ohjearvoihin verrattava äänitaso on n. 3 db pienempi kuin mitä melukartta näyttää. Sen sijaan julkisivujen laskentapisteiden tuloksissa äänitaso on suoraan julkisivulle kohdistuva melutaso. Melukartan laskenta tehtiin käyttäen 2 x 2 m suuruisia laskentaruutuja. Laskentapisteet sijaitsivat 2 m korkeudella maanpinnasta. Lähimpien rakennusten julkisivujen melutasojakautumat laskettiin siten, että laskentapisteitä sijoitettiin kunkin kerroksen korkeudelle ja vaakasuunnassa enintään 10 m välein. Kuva 1. Kohteen sijainti tiestöön nähden.

3 3(5) 2.3 Liikenne Laskennassa otettiin huomioon kohteen lähellä kulkevat tiet sekä kauempana sijaitsevat liikennemääriltään suuret tiet. Muita teitä ei otettu mukaan laskentaan. Niiden melulla ei ole merkittävää vaikutusta kokonaismeluun hankkeen rakennusten ja pihojen kohdalla. Laskennassa käytetyt keskimääräisen arkivuorokausiliikenteen ennusteliikennemäärät on esitetty taulukoissa 1 ja 2. Liikennemäärät saatiin Espoon kaupungin liikennesuunnitteluosastolta (Aulis Palola ). Päiväajan (klo 7-22) osuudeksi koko vuorokauden liikenteestä oletettiin 90 %. Todettakoon, että melutasot eivät ole herkkiä liikenteen vaihteluille. Esimerkiksi 50 % kasvu liikennemäärissä aiheuttaa melutasoon 1,8 db lisäyksen. Taulukko 1. V1 nykyinen liittymä laskennassa käytetyt liikennetiedot * 40 *arvio Taulukko 2. V2 uusi liittymä laskennassa käytetyt liikennetiedot. Petaksenristi * * 2* 40 *arvio 3 LASKENTATULOKSET Laskentatulokset on esitetty liitteissä seuraavissa tilanteissa: V1 nykyinen liittymä o Liite A1; päiväaikainen (klo 7 22) o Liite A2; yöaikainen (klo 7 22) o Liite A3; Suositus A-äänitasoerotukseksi liikennemelua vastaan o Liite C; länsi- ja itäjulkisivuilla esiintyvät melutasot kerroksittain, päiväaikainen A-keskiäänitaso LAeq o Liite D1; ilman uutta rakennusta, päiväaikainen (klo 7 22) o Liite D2; ilman uutta rakennusta, yöaikainen (klo 7 22) V2 uusi liittymä o Liite B1; päiväaikainen (klo 7 22)

4 4(5) o Liite B2; yöaikainen (klo 7 22) o Liite B3; Suositus A-äänitasoerotukseksi liikennemelua vastaan o Liite C; länsi- ja itäjulkisivuilla esiintyvät melutasot kerroksittain, päiväaikainen A-keskiäänitaso LAeq o Liite E1; ilman uutta rakennusta, päiväaikainen (klo 7 22) o Liite E2; ilman uutta rakennusta, yöaikainen (klo 7 22) Suunnitellut uudet rakennukset on esitetty ruskealla värillä. Olemassa olevat rakennukset on esitetty harmaalla värillä. Pihoille on laskettu keskiäänitaso 2 m korkeudella maanpinnasta ja julkisivuille on laskettu kerroskohtaisesti suurimmat keskiäänitasot. Rakennusten seinillä olevat kahdeksankulmaiset tunnukset ilmoittavat suurimman kyseisillä julkisivuilla esiintyvän keskiäänitason LAeq. Merkintä on samalla kerroskorkeudella, jolla kyseinen taso esiintyy. 4 TULOSTEN TARKASTELU 4.1 Julkisivuihin kohdistuvat melutasot ja äänieristysvaatimukset Sisämelun yleiset ohjearvot asuintiloille ovat 35 db päivällä ja 30 db [1]. Asemakaavavaatimusta vastaava A-äänitasoerotus ΧLA määritetään julkisivuun kohdistuvan melun A-äänitason ja sisämelun A-äänitason tavoitearvon erotuksena. Uuden Ympäristöministeriön asetuksen mukaan [2] asuinrakennuksen ulkovaipan ääneneristys on oltava vähintään 30 db. HUOM! Kaavavaatimus sekoitetaan usein epähuomiossa julkisivun eri osien äänieristysvaatimusten kanssa. ΧLA (tai kaavavaatimus) ei ole sama suure kuin ulkoseinien tai ikkunoiden äänieristys liikennemelua vastaan, vaan se on arvo, mitä on käytettävä julkisivun eri osien äänieristyksen mitoituksessa. Julkisivun osien (esim. ulkoseinän tai ikkunan) äänieristysluku liikennemelua vastaan R A,tr (=R w+c tr) on tarkistettava huonetilakohtaisesti ja se on suurempi kuinχl A. Esim. ikkunoiden äänieristysvaatimus riippuu mm. ikkunoiden suhteellisesta pinta-alasta ja huonetilavuudesta. Esimerkiksi V1 nykyinen liittymä vaihtoehdossa rakennuksen pohjoisen puoleiseen julkisivuun kohdistuu enintään 69 db. Tämän perusteella laskettu kaavavaatimusta vastaava A-äänitasoerotus ΧLA on oltava vähintään 34 db (69 35 db) kyseisellä julkisivulla. Kaavavaatimusta vastaava A-äänitasoerotus vaihtelee riippuen julkisivun ja melulähteen etäisyydestä ja suunnasta melulähteisiin nähden. Suositukset kaavavaatimusta vastaavaksi A-äänitasoerotukseksi on esitetty rakennuksen julkisivuilla liitteissä A3 ja B3. Liitteissä ei esitetä suositusta A-äänitasoerotukseksi, mikäli ne ovat 30 db tai alle sen [2]. 4.2 Piha-alueet Melutason päiväajan ohjearvo/vaatimus oleskelualueilla ulkona on 55 db [1]/[2]. Yöajan melutasoa ei tarkastella, koska piha- ja oleskelualueilla ei oleskella öisin [3]. Asemakaavaluonnoksessa on merkitty leikkialue rakennuksen eteläpuolelle, istutusalueen ja rakennuksen väliin. Päiväajan ohjearvo ja vaatimus (vihreät ja vaalean vihreät alueet) alittuvat leikkialueella. Laskennassa on huomioitu melueste (+33.50) tontin länsipuolella sekä melueste (+34.00) rakennuksen kaakkoiskulmalla portaikon kohdalla.

5 5(5) 4.3 Parvekkeet Parvekkeilla sovelletaan oleskelualueiden ohjearvoa/vaatimusta (55 db päivällä). Avoimilla parvekkeilla esiintyvä melutaso on yleensä enintään 3 db suurempi kuin julkisivuun kohdistuva melutaso julkisivusta tulevan heijastuksen vuoksi. Parvekelasitusrakenteen äänieristyksen mitoituksen lähtökohtana on julkisivuihin kohdistuvan keskiäänitason ja parvekkeilla sallitun keskiäänitason välinen äänitasoerotus ΧLA. Julkisivuille, joilla lasketut päiväaikaiset keskiäänitasot ylittävät 65 db, ei suositella suunniteltavan parvekkeita Julkisivuilla, joille kohdistuvat päiväaikaiset keskiäänitasot (ks. liite A1) ovat db, parvekelasituksen äänieristysvaatimus ΧLA on db. Tämän äänitasoerotuksen saavuttamiseksi suosittelemme lasittamaan ko. parvekkeet 10 mm karkaistulla parvekelasilla (yläosa, voi olla avattava, lasien välissä välilistat) ja alaosa 5+5 mm laminoidulla lasilla. Parvekkeiden kattoihin tulisi asentaa 50 mm paksuja vaimennusverhouslevyjä kaiunnan vähentämiseksi. Julkisivuilla, joille kohdistuvat päiväaikaiset keskiäänitasot (ks. liite A1) ovat db, parvekelasituksen äänieristysvaatimus ΧLA on 8 10 db. Tämän äänitasoerotuksen saavuttamiseksi suosittelemme lasittamaan ko. parvekkeet 6 mm karkaistulla parvekelasilla (yläosa, voi olla avattava, lasien välissä välilistat) ja alaosa 4+4 mm. Julkisivuilla, joille kohdistuvat päiväaikaiset keskiäänitasot (ks. liite A1) ovat db tulisi suunnitella parvekelasitus, jonka äänieristysvaatimus ΧLA on 1 7 db. Näillä julkisivuilla tavallinen parvekelasitus (yläosa 6 mm karkaistu avattava lasi ja alaosa 4+4 mm laminoitu lasi) on riittävä. Julkisivuilla, joille kohdistuvat päiväaikaiset keskiäänitasot (ks. liite A1) ovat enintään 52 db, ei vaadita lasitusta ainakaan melun kannalta. Mira Pykälistö Medianomi AMK Benoît Gouatarbès Vanhempi konsultti, DI, FISE AA VIITTEET 1. Valtioneuvoston päätös melutason ohjearvoista 993/1992. Helsinki, Ympäristöministeriön asetus rakennuksen ääniympäristöstä 796/2017. Ympäristöministeriö, Helsinki Perustelumuistio, Ympäristöministeriön asetus rakennuksen ääniympäristöstä. Ympäristöministeriö, Helsinki Road traffic noise Nordic 110 s.
