1 Lausunto a 1(8) Meluselvitys Saimaankatu 29, Lahti Lausunnon muutokset Numero Päiväys Muutokset a Ensimmäinen versio. Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

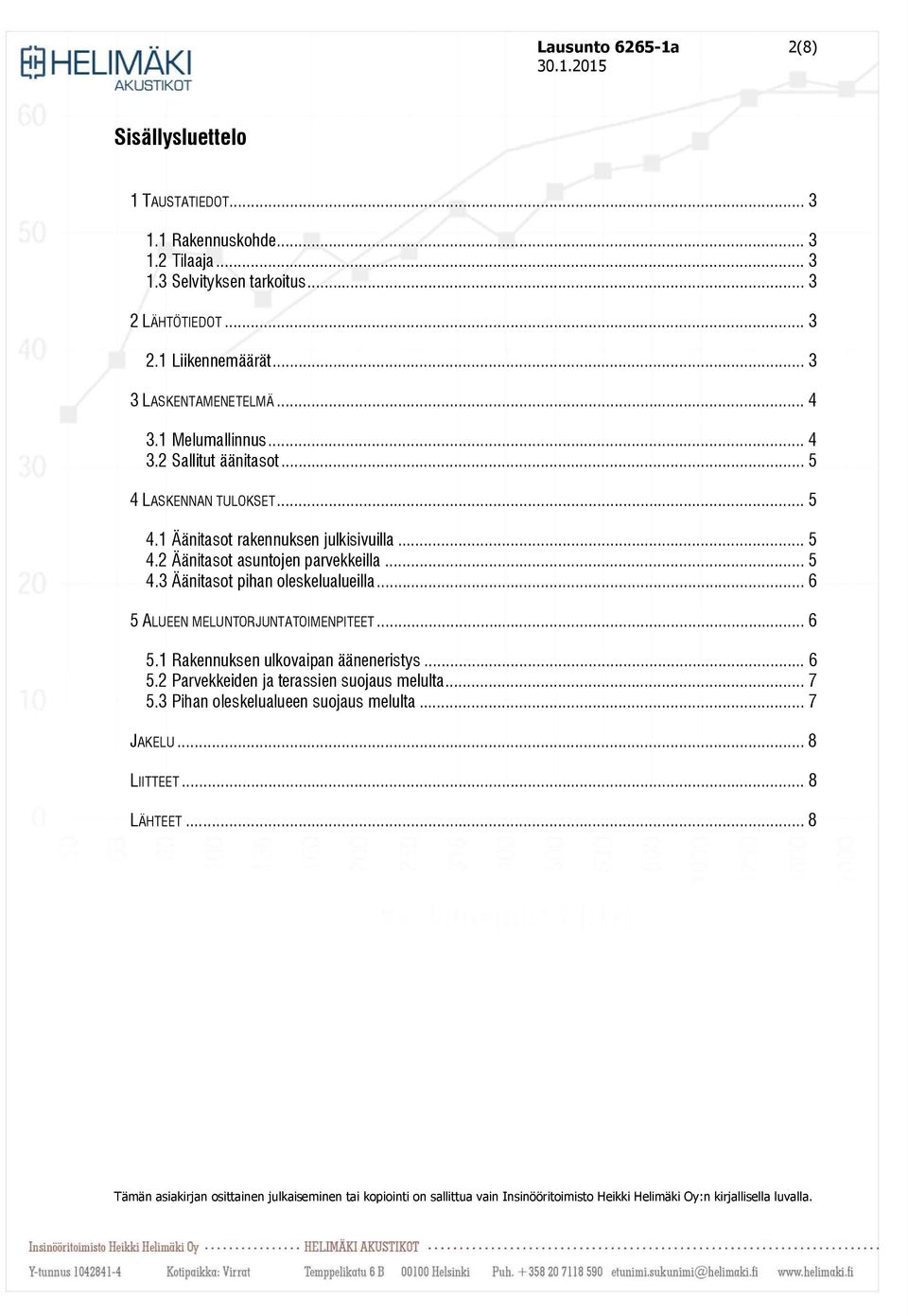

2 Lausunto a 2(8) Sisällysluettelo 1 TAUSTATIEDOT Rakennuskohde Tilaaja Selvityksen tarkoitus LÄHTÖTIEDOT Liikennemäärät LASKENTAMENETELMÄ Melumallinnus Sallitut äänitasot LASKENNAN TULOKSET Äänitasot rakennuksen julkisivuilla Äänitasot asuntojen parvekkeilla Äänitasot pihan oleskelualueilla ALUEEN MELUNTORJUNTATOIMENPITEET Rakennuksen ulkovaipan ääneneristys Parvekkeiden ja terassien suojaus melulta Pihan oleskelualueen suojaus melulta... 7 JAKELU... 8 LIITTEET... 8 LÄHTEET... 8 Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

3 Lausunto a 3(8) Taustatiedot 1.1 Rakennuskohde 1.2 Tilaaja Saimaankatu 29 Kortteli Lahti Juhani Ryyppö NCC Rakennus Oy Nauvontie 2 Helsinki puh juhani.ryyppo@ncc.fi Laskutus: NCC Rakennus Oy / Asuminen Hämeenkatu 26 A 140 Lahti Työnumerot: 18555, 185 ja Selvityksen tarkoitus Projektipäällikkö Juhani Ryyppö (NCC Rakennus Oy) on tilannut meluselvityksen kohteeseen Saimaankatu 29, Lahti. Kohteeseen rakennetaan kolme 8-kerroksista asuinkerrostaloa. Tämän selvityksen tarkoituksena on tutkia, millaisin melutorjuntatoimenpitein kortteliin suunniteltavat rakennukset voidaan toteuttaa. Lausuntoa käytetään kaavamuutoksen liitteenä. Lausunto perustuu Pekka Pohjolan (Arkkitehdit Vuorelma) toimittamiin asemaja pohjapiirroksiin, sekä Maanmittauslaitoksen avoimeen dataan (maastotietokanta 04/2014 ja 2 m korkeusmalli 06/2013, [1]) sekä Lahden kaupungin kunnallistekniikan toimittamiin liikennetietoihin. 2 Lähtötiedot 2.1 Liikennemäärät Merkittävin tieliikenteen äänilähde alueella on Saimaankatu. Saimaankadun lisäksi tutkittiin myös Kauppakadun liikennemelu. Teiden liikennemäärät on saatu Lahden kaupungin kunnallistekniseltä osastolta (liikennevalosuunnittelija Tuula Salminen) tammikuussa Koska ennustetut liikennemäärät ovat suuremmat kuin nykyiset, ennustetilanne on mitoittava. Liikenteen jakautumisesta päivälle ja yölle sekä kevyeen ja raskaaseen liikenteeseen ei ollut saatavilla tietoa. Tämän vuoksi käytettiin yleisesti käytettyä 10 % osuutta sekä yöliikenteelle että raskaalle liikenteelle. Alueella ei ole muun liikenteen aiheuttamaa melua. Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

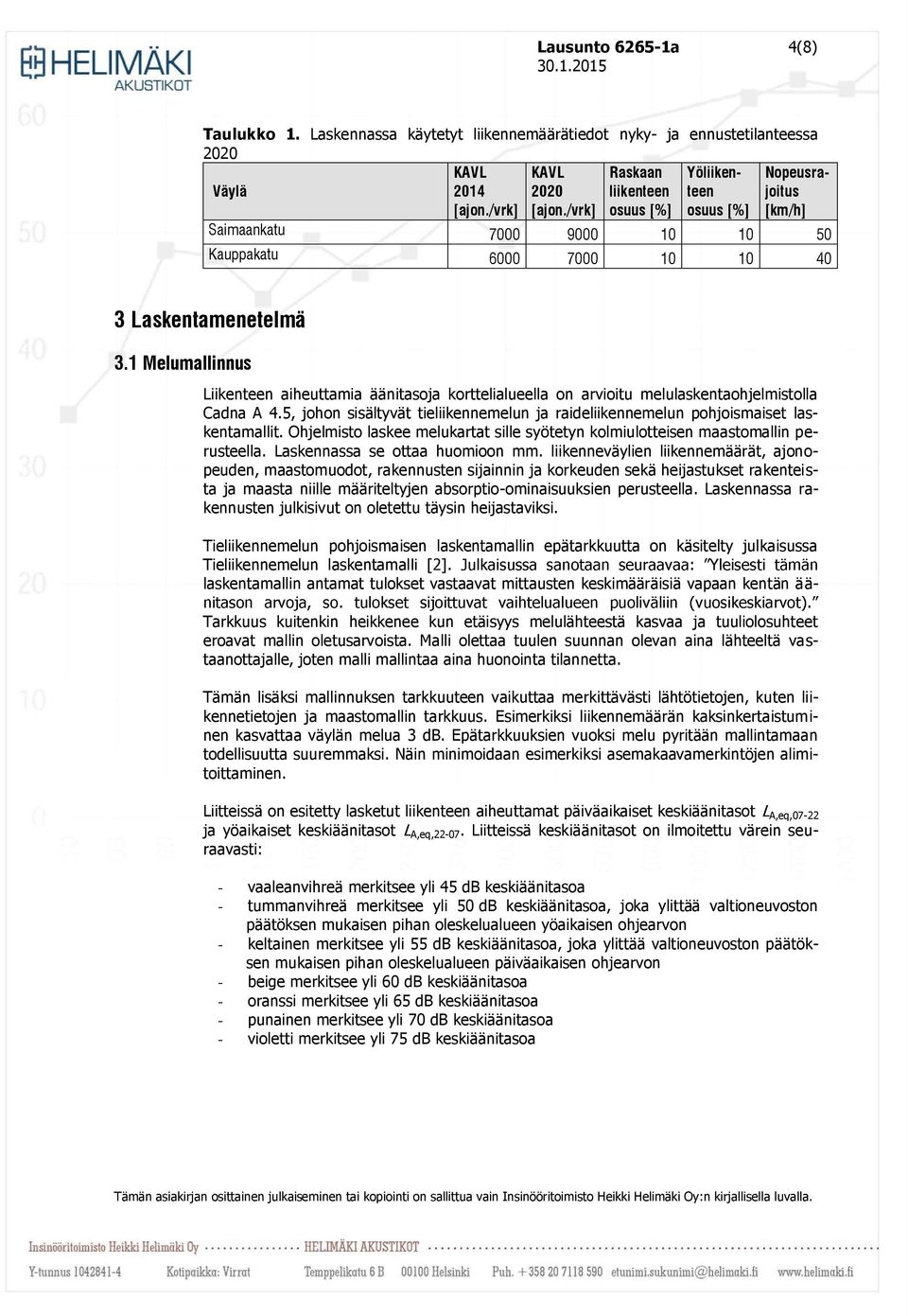

4 Lausunto a 4(8) Taulukko 1. Laskennassa käytetyt liikennemäärätiedot nyky- ja ennustetilanteessa 2020 Väylä KAVL 2014 [ajon./vrk] KAVL 2020 [ajon./vrk] Raskaan liikenteen osuus [%] Yöliikenteen osuus [%] Nopeusrajoitus [km/h] Saimaankatu Kauppakatu Laskentamenetelmä 3.1 Melumallinnus Liikenteen aiheuttamia äänitasoja korttelialueella on arvioitu melulaskentaohjelmistolla Cadna A 4.5, johon sisältyvät tieliikennemelun ja raideliikennemelun pohjoismaiset laskentamallit. Ohjelmisto laskee melukartat sille syötetyn kolmiulotteisen maastomallin perusteella. Laskennassa se ottaa huomioon mm. liikenneväylien liikennemäärät, ajonopeuden, maastomuodot, rakennusten sijainnin ja korkeuden sekä heijastukset rakenteista ja maasta niille määriteltyjen absorptio-ominaisuuksien perusteella. Laskennassa rakennusten julkisivut on oletettu täysin heijastaviksi. Tieliikennemelun pohjoismaisen laskentamallin epätarkkuutta on käsitelty julkaisussa Tieliikennemelun laskentamal laskentamallin antamat tulokset vastaavat mittausten keskimääräisiä vapaan kentän ää- Tarkkuus kuitenkin heikkenee kun etäisyys melulähteestä kasvaa ja tuuliolosuhteet eroavat mallin oletusarvoista. Malli olettaa tuulen suunnan olevan aina lähteeltä vastaanottajalle, joten malli mallintaa aina huonointa tilannetta. Tämän lisäksi mallinnuksen tarkkuuteen vaikuttaa merkittävästi lähtötietojen, kuten liikennetietojen ja maastomallin tarkkuus. Esimerkiksi liikennemäärän kaksinkertaistuminen kasvattaa väylän melua 3 db. Epätarkkuuksien vuoksi melu pyritään mallintamaan todellisuutta suuremmaksi. Näin minimoidaan esimerkiksi asemakaavamerkintöjen alimitoittaminen. Liitteissä on esitetty lasketut liikenteen aiheuttamat päiväaikaiset keskiäänitasot A,eq,07-22 ja yöaikaiset keskiäänitasot A,eq, Liitteissä keskiäänitasot on ilmoitettu värein seuraavasti: - vaaleanvihreä merkitsee yli 45 db keskiäänitasoa - tummanvihreä merkitsee yli db keskiäänitasoa, joka ylittää valtioneuvoston päätöksen mukaisen pihan oleskelualueen yöaikaisen ohjearvon - keltainen merkitsee yli 55 db keskiäänitasoa, joka ylittää valtioneuvoston päätöksen mukaisen pihan oleskelualueen päiväaikaisen ohjearvon - beige merkitsee yli db keskiäänitasoa - oranssi merkitsee yli 65 db keskiäänitasoa - punainen merkitsee yli 70 db keskiäänitasoa - violetti merkitsee yli 75 db keskiäänitasoa Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

5 Lausunto a 5(8) Sallitut äänitasot Rakennuksen ja oleskelualueiden melusuojaus on toteutettava niin, että valtioneuvoston päätöksessä nro 993/1992 [3] esitetyt melutason ohjearvot täyttyvät. Päätöksen mukaan rakennuksen ulkopuolisen melulähteen aiheuttama melun keskiäänitaso A,eq saa olla - sisällä asuin-, majoitus- ja potilashuoneissa päivällä klo 7-22 enintään 35 db ja yöllä klo 22-7 enintään 30 db. - piha-alueilla ja muilla oleskelualueilla, kuten parvekkeilla melun aiheuttama keskiäänitaso saa olla päivällä enintään 55 db ja yöllä db. Uusilla alueilla oleskelualueiden yöohjearvo on 45 db. Alue on määritelty vanhaksi alueeksi. 4 Laskennan tulokset Koska tulevaisuuden liikennemäärät ovat suuremmat kuin nykyiset, ratkaisevat ennusteen melutilanne alueen melunsuojaustarpeen. Tästä syystä tässä lausunnossa esitetään vain ennustetilanteen melukartat. Melumallinnuksen tulokset on esitetty liitteissä 1-3. Liitteet sisältävät: - Liitteessä 1 on esitetty päivä- ja yöajan melukartat laskettuna +2 m korkeudessa maanpinnasta ennustetilanteessa Liitteessä 2 on esitetty julkisivuille kohdistuvat suurimmat päivä- ja yöajan melutasot +2 m korkeudessa lattiapinnasta ennustetilanteessa Liitteessä 3 on esitetty parvekkeille kohdistuvat suurimmat päivä- ja yöajan melutasot +2 m korkeudessa lattiapinnasta ennustetilanteessa Äänitasot rakennuksen julkisivuilla Asemakaavassa rakennuksen ulkovaippaa koskeva ääneneristysvaatimus A,vaad annetaan rakennuksen julkisivun kohdalla ilman julkisivusta tulevia heijastuksia vallitsevan ja sisällä sallittavan äänitason erotuksena [4]. Asuinrakennuksien julkisivuille kohdistuvat melutasot liitteen melukarttojen mukaan vaihtelevat päivällä välillä db (liite 2 s. 1) ja yöllä 31.. db (liite 3 s. 2). Kun otetaan huomioon sisätiloissa päiväajan sallittavan melutason ohjearvo 35 db, saadaan ulkovaipan äänitasoerovaatimukseksi A,vaad = db. Vastaavasti yöllä äänitasolukuerovaatimukseksi saadaan A,vaad = db. Päiväaikaiset melutasot ovat sisätilojen meluntorjunnan mitoituksen kannalta määräävät. 4.2 Äänitasot asuntojen parvekkeilla Liitteen 3 sivuilla 1-6 on esitetty rakennusten parvekkeisiin kohdistuva päivä- ja yöaikainen melutaso ilman heijastusta. Parvekkeisiin kohdistuva melutaso vaihtelee päiväaikaan db ja yöaikaan 32.. db. Parvekkeiden melunsuojaus määräytyy päiväajan melukarttojen mukaan (päiväohjearvo 55 db). Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

6 Lausunto a 6(8) Äänitasot pihan oleskelualueilla Tontin piha-alueiden äänitasot on esitetty liitteen 1 melukartoissa ennustetilanteessa päivä- ja yöaikaan 2 m korkeudella maanpinnasta. Liikenteestä johtuva keskiäänitaso on päiväaikaan 7 db korkeampi kuin yöllä. Oleskelualueiden yöajan äänitasovaatimus on 5 db päiväajan vaatimusta pienempi, joten päiväajan melutasot tulevat tässä tapauksessa mitoittaviksi. 5 Alueen meluntorjuntatoimenpiteet 5.1 Rakennuksen ulkovaipan ääneneristys Rakennusten julkisivun ääneneristysvaatimus on tämän selvityksen mukaan 31 db. Siten rakennusten ulkokuoren ääneneristystä koskevan asemakaavamääräyksen teksti on esimerkiksi: Rakennuksen ikkunoiden, ikkunaovien, ulkoseinärakenteiden ja mahdollisten korvausilmaventtiilien ääneneristys on mitoitettava menetelmällä, joka ottaa huomioon rakennusosien muodostaman kokonaisuuden, niiden pinta-alat sekä huonetilan pinta-alan. Tällaisia menetelmiä on esitetty ympäristöministeriön ympäristöoppaassa 108 [4] sekä ohjeen RIL luvussa 8.4 [5]. Kuva 1 Rakennusten julkisivuille asetettavat äänitasoerovaatimukset. Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

7 Lausunto a 7(8) Parvekkeiden ja terassien suojaus melulta Niillä julkisivun osilla, joihin kohdistuva päiväaikainen yhteismelutaso (liite 3) on 52 db tai alle, ei parvekkeita tarvitse lasittaa melun vuoksi. Niillä julkisivun osilla, joihin kohdistuva päiväaikainen melutaso (liite 3) on yli 52 db, tulee parvekkeet varustaa lasituksin. Lasitusten tarkat vaatimukset määritellään myöhemmin, kun parvekkeiden ja lasitusten mitat varmistuvat. Niillä julkisivun osilla, joihin kohdistuva päiväaikainen yhteismelutaso (liite 3) on yli 62 db, tavanomainen avattava lasitus ei takaa riittävän alhaista melutasoa. Mikäli näille julkisivuille suunnitellaan parvekkeita, ne vaativat erikoissuunnittelua, jossa otetaan huomioon vaimennusmateriaalien tarve, kiinteän lasituksen määrä sekä parvekkeen riittävä tuuletus. 5.3 Pihan oleskelualueen suojaus melulta Korttelin pihojen oleskelualueet voidaan vapaasti sijoittaa alueelle, joka näkyy liitteen 1 sivulla 1 valkoisena tai vihreänä. Jos pihojen oleskelualueet sijoitetaan alueelle, jonka melu ylittää päivällä 55 db, ne on suojattava meluestein. Jos rakennusmassoittelu, meluesteiden sijoittelu tms. muuttuu, tulee muutosten vaikutus meluntorjuntaan tarkastuttaa akustikolla. Mahdollinen melueste voi olla rakenteeltaan betonielementti, tiilimuuraus tai tiivis säänkestävä rakennuslevy, joka on päällystetty molemmin puolin puuverhouksella. Pelkkä puusäleikkö ei toimi meluesteenä. Esteen tulee olla rakenteeltaan tiivis ja sen tulee ulottua maahan saakka. Esteessä voi olla lasi- tai pleksiosia, mutta niiden tulee liittyä tiiviisti esteen muuhun rakenteeseen. Helsingissä Laatinut: Tuomas Pärnänen Tommi Saviluoto TkK RI, FISE A akustiikka ja tärinä p tuomas.parnanen@helimaki.fi tommi.saviluoto@helimaki.fi Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

8 Lausunto a 8(8) Jakelu Juhani Ryyppö, Päivi Airas, Liitteet 1. Päivä- ja yöajan melukartat laskettuna +2 m korkeudessa maanpinnasta ennustetilanteessa Julkisivuille kohdistuvat suurimmat päivä- ja yöajan melutasot +2 m korkeudessa lattiapinnasta ennustetilanteessa Parvekkeille kohdistuvat suurimmat päivä- ja yöajan melutasot +2 m korkeudessa lattiapinnasta ennustetilanteessa Lähteet 1. Maanmittauslaitoksen avoimen datan lisenssi: 2. Tieliikennemelun laskentamalli, Ympäristöministeriön ohje 6, Valtioneuvoston päätös melutason ohjearvoista. Suomen säädöskokoelma, nro 993/ Rakennuksen julkisivun ääneneristävyyden mitoittaminen Helsinki, ympäristöministeriö, ympäristöopas Kylliäinen, M. & Hongisto, V Rakennusten akustinen suunnittelu: akustiikan perusteet. Helsinki, Suomen Rakennusinsinöörien Liitto RIL ry, RIL Tämän asiakirjan osittainen julkaiseminen tai kopiointi on sallittua vain Insinööritoimisto Heikki Helimäki Oy:n kirjallisella luvalla.

9 Liite 1 s.1(2) Päiväajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Meluvyöhykkeet ennustetilanteessa (KAVL) päivällä klo Korkeus: Melukartta maanpinnasta +2 m

10 Liite 1 s.2(2) Yöajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Meluvyöhykkeet ennustetilanteessa (KAVL) yöllä klo Korkeus: Melukartta maanpinnasta +2 m

11 Liite 2 s.1(2) Päiväajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Julkisivumelu ennustetilanteessa (KAVL) päivällä klo Julkisivuihin Pieniin ympyröihin on laskettu julkisivun pystylinjaan kohdistuva suurin keskiäänitaso päivällä. Ison ympyrän sisään on merkitty suurin ko- kohdistuvat melutasot: ko rakennuksen julkisivuihin kohdistuva keskiäänitaso päivällä ja yöllä.

12 Liite 2 s.2(2) Yöajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Julkisivumelu ennustetilanteessa (KAVL) yöllä klo Julkisivuihin Pieniin ympyröihin on laskettu julkisivun pystylinjaan kohdistuva suurin keskiäänitaso yöllä. Ison ympyrän sisään on merkitty suurin ko- kohdistuvat melutasot: ko rakennuksen julkisivuihin kohdistuva keskiäänitaso päivällä ja yöllä.

13 Liite 3 s.1(6) Päiväajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Parvekemelu ennustetilanteessa 1. kerroksessa (KAVL) päivällä klo Parvekkeille Pieniin ympyröihin on laskettu parvekelinjaan kohdistuva suurin keskiäänitaso päivällä. Ison ympyrän sisään on merkitty suurin koko lasken- kohdistuvat melutasot: tatilanteen parvekkeille kohdistuva keskiäänitaso päivällä ja yöllä.

14 Liite 3 s.2(6) Yöajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Parvekemelu ennustetilanteessa 1. kerroksessa (KAVL) yöllä klo Parvekkeille Pieniin ympyröihin on laskettu parvekelinjaan kohdistuva suurin keskiäänitaso yöllä. Ison ympyrän sisään on merkitty suurin koko lasken- kohdistuvat melutasot: tatilanteen parvekkeille kohdistuva keskiäänitaso päivällä ja yöllä.

15 Liite 3 s.3(6) Päiväajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Suurimmat parvekemelut ennustetilanteessa kerroksessa (KAVL) päivällä klo Parvekkeille Pieniin ympyröihin on laskettu parvekelinjaan kohdistuva suurin keskiäänitaso päivällä. Ison ympyrän sisään on merkitty suurin koko lasken- kohdistuvat melutasot: tatilanteen parvekkeille kohdistuva keskiäänitaso päivällä ja yöllä.

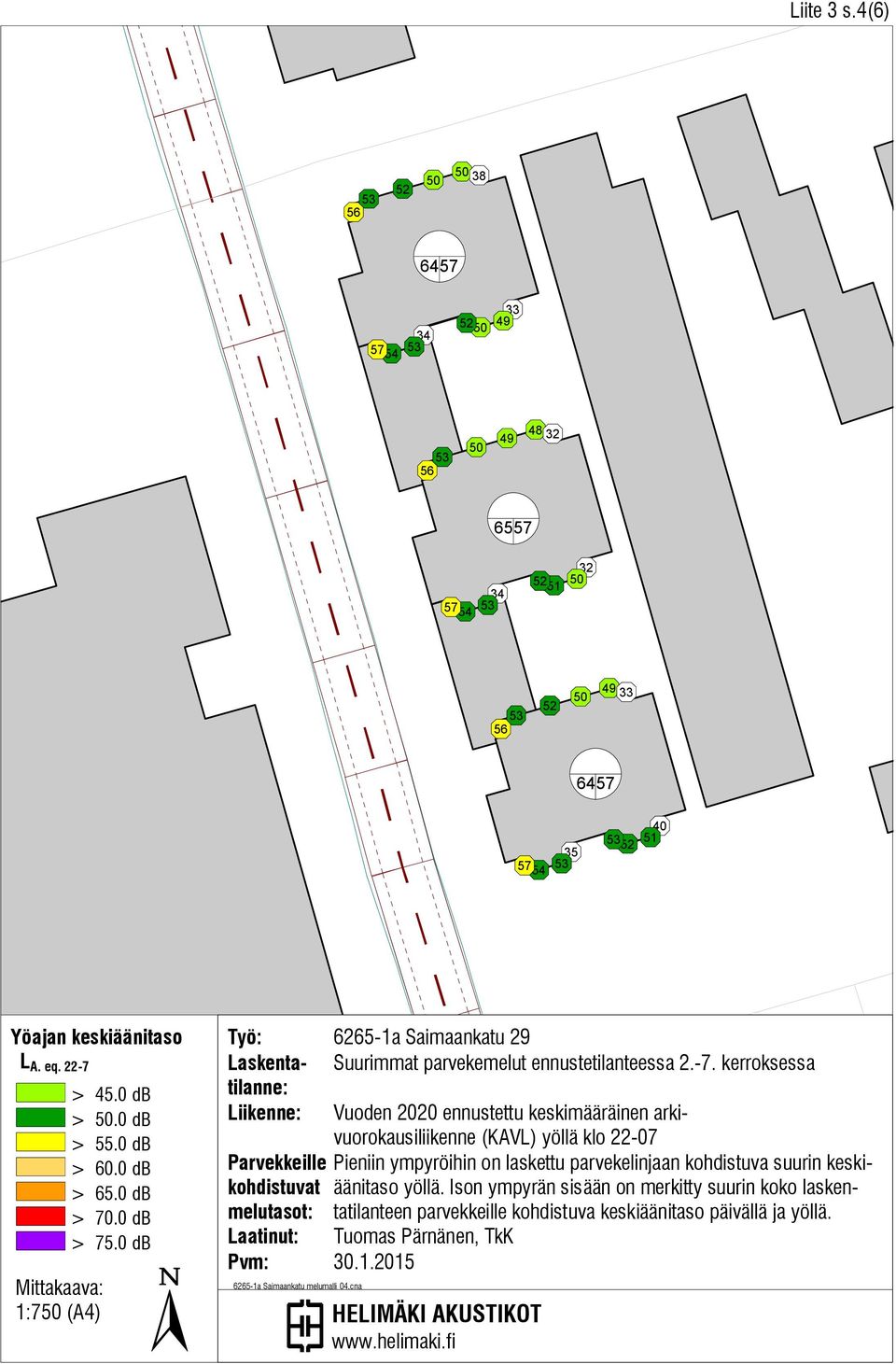

16 Liite 3 s.4(6) Yöajan keskiäänitaso L A. eq :7 (A4) >.0 db >.0 db Suurimmat parvekemelut ennustetilanteessa kerroksessa (KAVL) yöllä klo Parvekkeille Pieniin ympyröihin on laskettu parvekelinjaan kohdistuva suurin keskiäänitaso yöllä. Ison ympyrän sisään on merkitty suurin koko lasken- kohdistuvat melutasot: tatilanteen parvekkeille kohdistuva keskiäänitaso päivällä ja yöllä.
