Pohjois-Pohjanmaan POSKI 1 & 2 Loppuseminaari 28.4.

1 Pohjois-Pohjanmaan POSKI 1 & 2 Loppuseminaari Olli Breilin, Heidi Laxström & Juha Davidila

2 GTK:n rooli ja tehtävät Poski 1 & 2 projekteissa GTK kartoitti ja raportoi kiviainekset Kallio Pohjana olemassa oleva tieto: Kalliokiviaineskanta, Aikaisempien projektien tiedot mm. PP-kivi, RP-kivi. Maastokartoitus ja näytteenotto valituilla kohteilla. Kiviainestestejä Tutkimukset koottiin ja raportoitiin esiintymittäin (arvio laadusta ja määrästä). Yhteenveto kunnittain. Hiekka- ja sora - Pohjana olemassa oleva tieto: Maa-ainestietokanta, tiedot pääosin koottu luvuilla, päivityksiä luvuilla. Maastotyöt: Alueet valittiin yhdessä PP-liiton ja Elyn kanssa. Pääosin II ja III lk pohjavesialueita. Maastokartoitus ja maatutkaus Uuden tutkimusmenetelmän testaus morfolitogeneettinen kartoitus Tutkimustiedot koottiin ja raportoitiin muodostumakohtaisesti (arvio laadusta ja määrästä). Yhteenvedot kunnittain. 2

3 Pohjois-Pohjanmaan POSKI 1 & 2 3

Kalliokiviainestutkimukset Valmisteluvaiheessa käydään läpi olemassa olevat kalliokiviaineshavainnot, sekä uudet kartoittamattomat kallioalueet ja valitaan potentiaalisimmat kohteet

Valinnassa on huomioitu aluetta koskeva geologinen, geofysikaalinen ja ympäristötieto, mukaan lukien kalliokiviainesten käyttöä rajoittavat tekijät (suojelualueet, asutus, pohjavesialueet).

4 Kalliokiviainestutkimukset Valmisteluvaiheessa käydään läpi olemassa olevat kalliokiviaineshavainnot, sekä uudet kartoittamattomat kallioalueet ja valitaan potentiaalisimmat kohteet maastotarkistettaviksi. Valinnassa on huomioitu aluetta koskeva geologinen, geofysikaalinen ja ympäristötieto, mukaan lukien kalliokiviainesten käyttöä rajoittavat tekijät (suojelualueet, asutus, pohjavesialueet). Kallioalueita, jotka sijaitsevat jollain edellä mainituilla alueilla tai alle 500m asutuksesta ei tarkisteta. Maastokartoituksen aikana havainnoidaan kivilaji tai kivilajit, kiven kestävyyden kannalta tärkeät mineraalit sekä raekoko. Näiden tietojen perusteella tehdään arvion kallion laadusta. Alueen koko ja korkeusvaihtelut arvioidaan massalaskentaa varten. Maastossa huomioidaan myös, onko alueella karttatarkastelussa havainnoimatta jääneitä kallion hyödyntämistä rajoittavia tekijöitä (esim. mökkejä, luontopolkuja ym.). 4

Kalliokiviainestutkimukset Näytteenotto ja testaus Kiviainestestejä tehtiin Poski 2:sen

Testejä varten pyydettiin maanomistajilta lupa näytteenottoa varten.

Kiviainesnäytteet pienittiin lekalla nyrkin kokoisiksi kappaleiksi ja toimitettiin

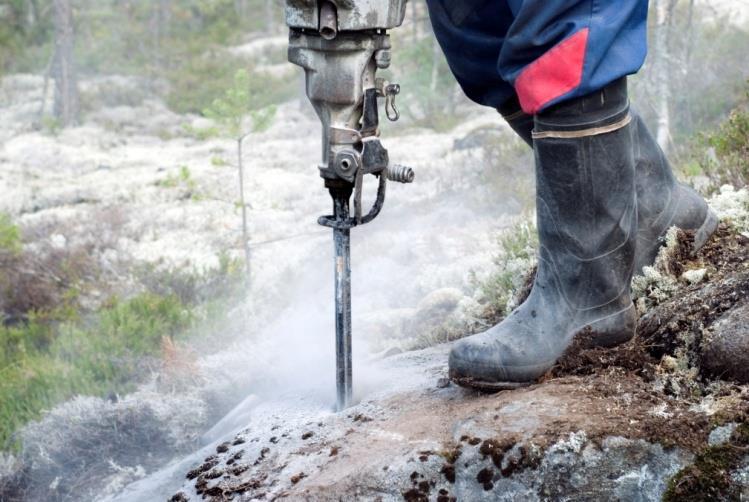

5 Kalliokiviainestutkimukset Näytteenotto ja testaus Kiviainestestejä tehtiin Poski 2:sen yhteydessä 4 kpl. Poski 1:ssä testejä ei tehty. Testejä varten pyydettiin maanomistajilta lupa näytteenottoa varten. Testejä varten irrotettiin kalliosta noin 100kg kiveä poraamalla ja kiilaamalla. Kiviainesnäytteet pienittiin lekalla nyrkin kokoisiksi kappaleiksi ja toimitettiin testauslaboratorioon. Suomen GPS mittaus valittiin kilpailutuksen jälkeen testilaboratorioksi. Testausmenetelmät: Kuulamylly, Los Angeles-luku, kiintotiheys, vedenimeytyminen sekä litteysluku. 5

PP-Poski 2 projektin alueella on tällä hetkellä 381 kalliokiviaineskohdetta jotka joissain muodossa

6 PP-Poski 1 projektin alueella on tällä hetkellä 763 kalliokiviaineskohdetta jotka jossain muodossa soveltuvat kiviaineskäyttöön. Näistä kohteista 21 on tehty asianmukaiset kiviainestestit. PP-Poski 2 projektin alueella on tällä hetkellä 381 kalliokiviaineskohdetta jotka joissain muodossa soveltuvat kiviaineskäyttöön. Näistä kohteista 17 on tehty asianmukaiset kiviainestestit. Poski projektin aikana testattiin neljä uutta kalliota. 6

7 Kalliokiviainestulokset Kunnittain POSKI 1 POSKI 2 Tekijä ja päiväys 7

P-P POSKI 1 ja 2 hiekka- ja soraalueiden kartoitus Geomorfologinen kartoitus 1:20 000 Hiekka- ja soramuodostumien rajaukset sekä lajitteiden (C 0,2-2mm / B 2-60mm

Tarvittaessa moreenimuodostumien kartoitus Maatutkaluotaus POSKI 1: projektialueen hiekka- ja soramuodostumilla tehtiin 320 maatutkaluotauslinjaa,

Kairaus POSKI 1: projektialueella suoritettiin maaperäkairauksia ja pohjavesiputkiasennuksia 58 pohjavesialueella yhteensä 103 pisteessä.

8 P-P POSKI 1 ja 2 hiekkaja soraalueiden kartoitus Geomorfologinen kartoitus 1: Hiekka- ja soramuodostumien rajaukset sekä lajitteiden (C 0,2-2mm / B 2-60mm / A mm) %-osuuksien arviointi. Tarvittaessa moreenimuodostumien kartoitus Maatutkaluotaus POSKI 1: projektialueen hiekkaja soramuodostumilla tehtiin 320 maatutkaluotauslinjaa, yhteispituudeltaan noin 300 kilometriä POSKI 2: projektialueen hiekkaja soramuodostumilla tehtiin 263 maatutkaluotauslinjaa, yhteispituudeltaan 213 kilometriä Kairaus POSKI 1: projektialueella suoritettiin maaperäkairauksia ja pohjavesiputkiasennuksia 58 pohjavesialueella yhteensä 103 pisteessä. Kaikkiaan maaperäkairausta ja havaintoputkiasennusta tehtiin noin metriä. POSKI 2: projektialueella suoritettiin maaperäkairauksia ja pohjavesiputkiasennuksia 32 pohjavesialueella ja 8 pohjavesialueen ulkopuolisella alueella yhteensä 64 pisteessä. Kaikkiaan maaperäkairausta ja havaintoputkiasennusta tehtiin noin 1059 metriä. 8

P-P POSKI 1 ja 2 hiekka- ja soraalueiden kartoitus Näytteenotto ja laboratoriotutkimukset POSKI 1: alueella otettiin 460 maaperänäytettä näytteenottimella tai ajoputkesta paineilmalla puhaltamalla.

9 P-P POSKI 1 ja 2 hiekkaja soraalueiden kartoitus Näytteenotto ja laboratoriotutkimukset POSKI 1: alueella otettiin 460 maaperänäytettä näytteenottimella tai ajoputkesta paineilmalla puhaltamalla. Kaikille näytteille on tehty aistinvarainen maalajimääritys ja 92 näytteelle on lisäksi suoritettu rakeisuusanalyysi POSKI 2: alueella otettiin 159 maaperänäytettä näytteenottimella tai ajoputkesta paineilmalla puhaltamalla. Kaikille näytteille on tehty aistinvarainen maalajimääritys ja 63 maaperänäytteelle on suoritettu rakeisuusanalyysi Massalaskenta / arviointi POSKI 1: muodostumien massamäärät on määritetty muodostumien pinta-alan ja arvioidun keskipaksuuden perusteella POSKI 2: yli puolelle jatkotutkimuskohteiden hiekkaja soramuodostumista suoritettiin ArcGis- ohjelmistolla 3D tilavuusmalleihin perustuva massalaskenta. Pienimmille muodostumille massamäärät on määritetty muodostumien pinta-alan ja arvioidun keskipaksuuden perusteella. 9

P-P POSKI 1 ja 2 hiekkaja sora-alueiden kartoitus Geologisten kartoitusaineistojen ja laserkeilausaineston yhteiskäyttö ( morfolitogeneettinen kartoitus) POSKI 2: Tavoitteena oli kehittää ja testata

10 P-P POSKI 1 ja 2 hiekkaja sora-alueiden kartoitus Geologisten kartoitusaineistojen ja laserkeilausaineston yhteiskäyttö ( morfolitogeneettinen kartoitus) POSKI 2: Tavoitteena oli kehittää ja testata kustannustehokasta ns. morfolitogeneettistä kartoituskonseptia maa-aines- ja pohjavesitutkimuksia varten Menetelmä pohjautuu laserkeilausaineiston ja geologisten kartoitusaineistojen integroituun käyttöön ja niiden geomorfologiseen/geologiseen tulkintaan. 10

11 P-P Poski 1 ja 2, hiekkaja soraesiintymät POSKI 1 tutkimusalueella 866 Hk/Sr muodostumaa, joissa arvioitu olevan aineksia yhteensä n. 2,1 mrd 3. Vuonna 2010 hankealueelta otettiin maaaineksia yhteensä k-m 3 ja voimassa olevia maa-aineslupia oli 358 kappaletta POSKI 2 tutkimusalueella 264 Hk/Srmuodostumaa, joissa arvioitu olevan aineksia yhteensä 376,7 milj. m 3 Vuonna 2013 hankealueelta (mukaan lukien Siikalatvan ja Siikajoen kunnan alueet kokonaisuudessaan) otettiin maa-aineksia yhteensä noin k-m 3 ja voimassa olevia maa-aineslupia oli 195 kappaletta. 11

12 P-P POSKI 1, maaperän kiviaineksen määrä kunnittain Maa-aineksen määrä (milj. m 3 )

13 P-P POSKI 1, maalajitemäärät kunnittain 13

14 P-P POSKI 2, maaperän kiviaineksen määrä kunnittain Koko projektialueen hiekkaja soravarat pohjavedenpinnan yläpuolella. Jatkotutkimuskohteiden 3D -tilavuusmalleihin perustuvat massalaskennat: Maa-ainesmäärä 0 ja 4 metrin suojakerrospaksuudella 14

15 P-P POSKI 2, maalajitemäärät kunnittain 15

16 Kiitos työtä toteuttaneelle tiimille työ jatkuu vaiheen 3 merkeissä! 16
