1 Sähköstatiikka ja magnetismi Sähkömagneetinen induktio Antti Haarto

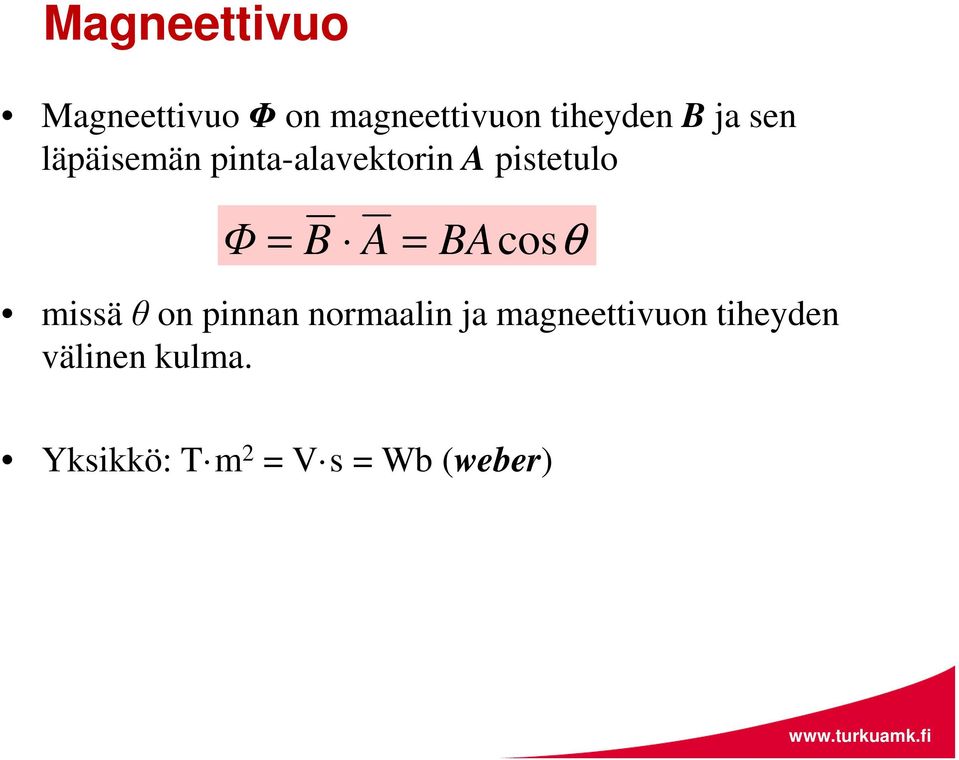

2 Magneettivuo Magneettivuo Φ on magneettivuon tiheyden B ja sen läpäisemän pinta-alavektorin A pistetulo Φ B A BAcosθ missä θ on pinnan normaalin ja magneettivuon tiheyden välinen kulma. Yksikkö: T m V s Wb (weber)

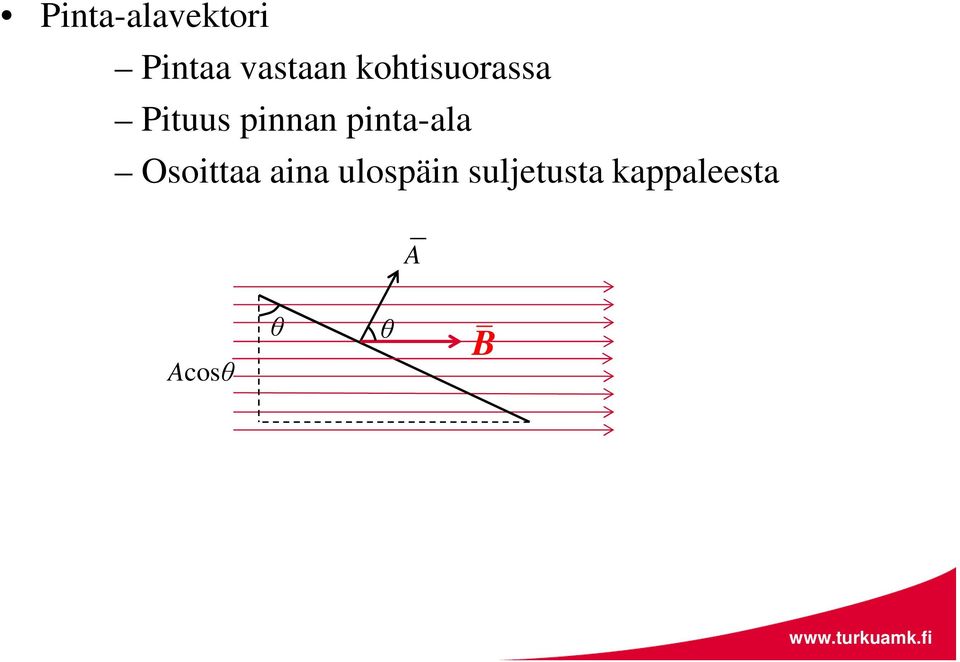

3 Pinta-alavektori Pintaa vastaan kohtisuorassa Pituus pinnan pinta-ala Osoittaa aina ulospäin suljetusta kappaleesta _ A Acosθ θ θ B _

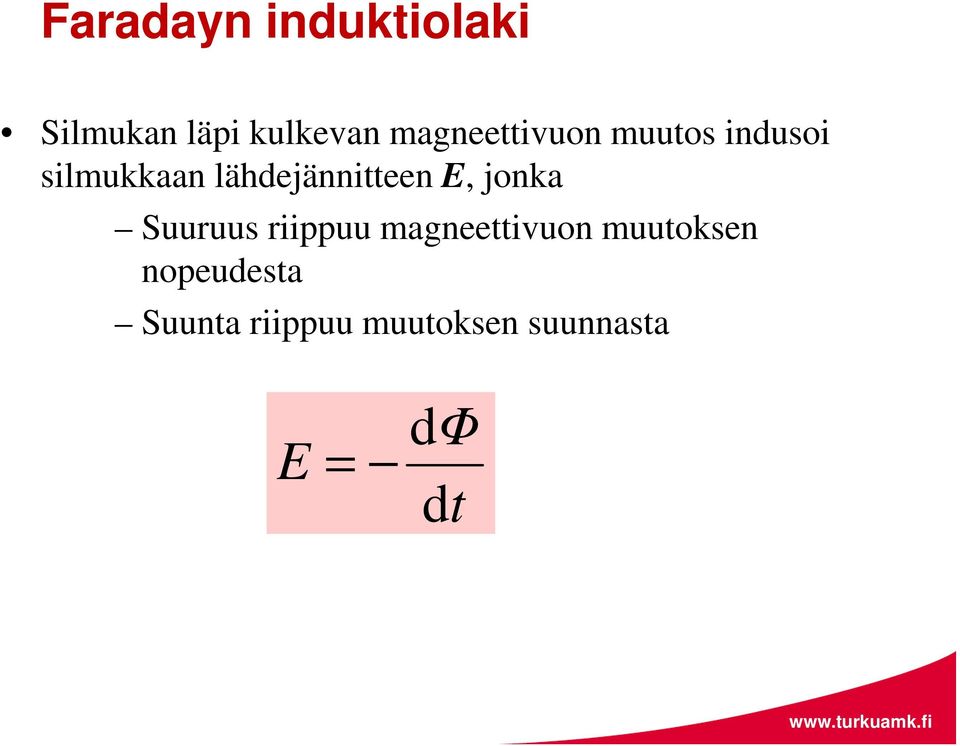

4 Faradayn induktiolaki Silmukan läpi kulkevan magneettivuon muutos indusoi silmukkaan lähdejännitteen E, jonka Suuruus riippuu magneettivuon muutoksen nopeudesta Suunta riippuu muutoksen suunnasta E dφ
5 Jos käämissä on N silmukkaa, niin niihin jokaiseen indusoituu lähdejännite, joten E N dφ Tasaisessa magneettikentässä silmukan läpäisevä magneettivuo Φ BAcosθ, jolloin lähdejännite N-silmukkaisessa käämissä E N d ( BAcosθ )
6 Lausekkeesta E N d ( BAcosθ ) voidaan todeta, että käämiin indusoituu lähdejännite, jos Magneettivuon tiheys muuttuu Silmukan ala muuttuu Magneettikentän ja silmukan tason normaalin välinen kulma muuttuu Edellisten yhdistelmänä
7 Lenzin laki Induktiovirran suunta on aina sellainen, että se pyrkii estämään sen muutoksen, joka virran on aiheuttanut

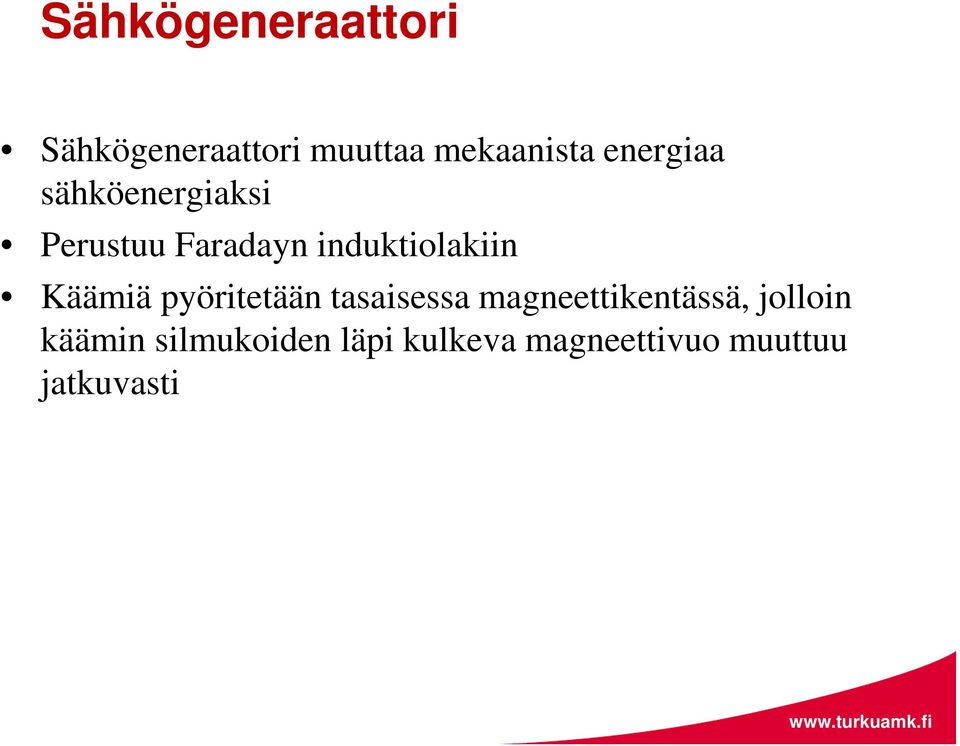

8 Sähkögeneraattori Sähkögeneraattori muuttaa mekaanista energiaa sähköenergiaksi Perustuu Faradayn induktiolakiin Käämiä pyöritetään tasaisessa magneettikentässä, jolloin käämin silmukoiden läpi kulkeva magneettivuo muuttuu jatkuvasti
9 Käämissä, jossa on N silmukkaa, lähdejännite E N dφ Magneettivuo on muotoa Φ BAcosωt Silloin lähdejännite saa muodon E NBAω sin ωt
10 Kun merkitään, että huippuarvo eli amplitudi ) E NBAω niin lähdejännitteelle saadaan muoto E ) E sinωt +Ê missä ω πf T_ π π T θ f on taajuus -Ê
11 Esimerkki Maatalon vesivoimalassa on generaattori, jossa on 770 kierroksinen 0,10 m pinta-alainen käämi kohtisuorassa magneettikentässä, jonka tiheys on 0,011 T. Käämiä pyöritetään 50 kierrosta sekunnissa magneettikentässä. Mikä on lähdejännitteen maksimiarvo? N 770 Eˆ NBAω A B f 0,10 m 0,011T 50 Hz U NBA πf 319 V Eˆ 6 V
12 Pyörrevirrat Silmukan lävistämän magneettivuon muuttuessa silmukkaan indusoituu lähdejännite. Myös johtavan kappaleen läpäisevän magneettivuon muutos indusoi kappaleeseen lähdejännitteen, joka aiheuttaa virtoja. Näitä kutsutaan pyörrevirroiksi. Koska resistanssi on usein pieni, niin virrat voivat olla suuria.

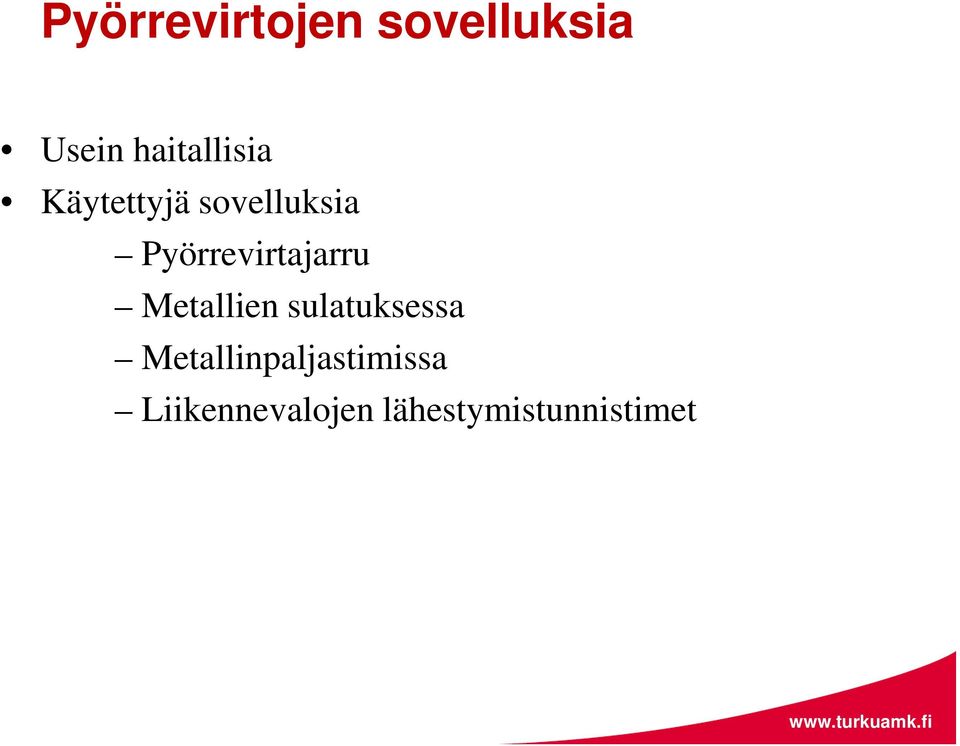

13 Pyörrevirtojen sovelluksia Usein haitallisia Käytettyjä sovelluksia Pyörrevirtajarru Metallien sulatuksessa Metallinpaljastimissa Liikennevalojen lähestymistunnistimet
14 Induktanssi Virran muuttuessa käämissä, siihen indusoituu lähdejännite, joka pyrkii vastustamaan virran muutosta. Tätä sanotaan käämin itseinduktioksi Virran muutosta vastustavan ominaisuuden vuoksi käämiä sanotan myös kuristimeksi Induktanssin yksikkö on henry, H V s/a
15 1. Kytkin kiinni. Virta alkaa kasvaa kelassa 3. Kelaan muodostuu magneettivuo 4. Magneettivuon muutos indusoi lähdejännitteen 5. Lähdejännite vastustaa virran kasvua

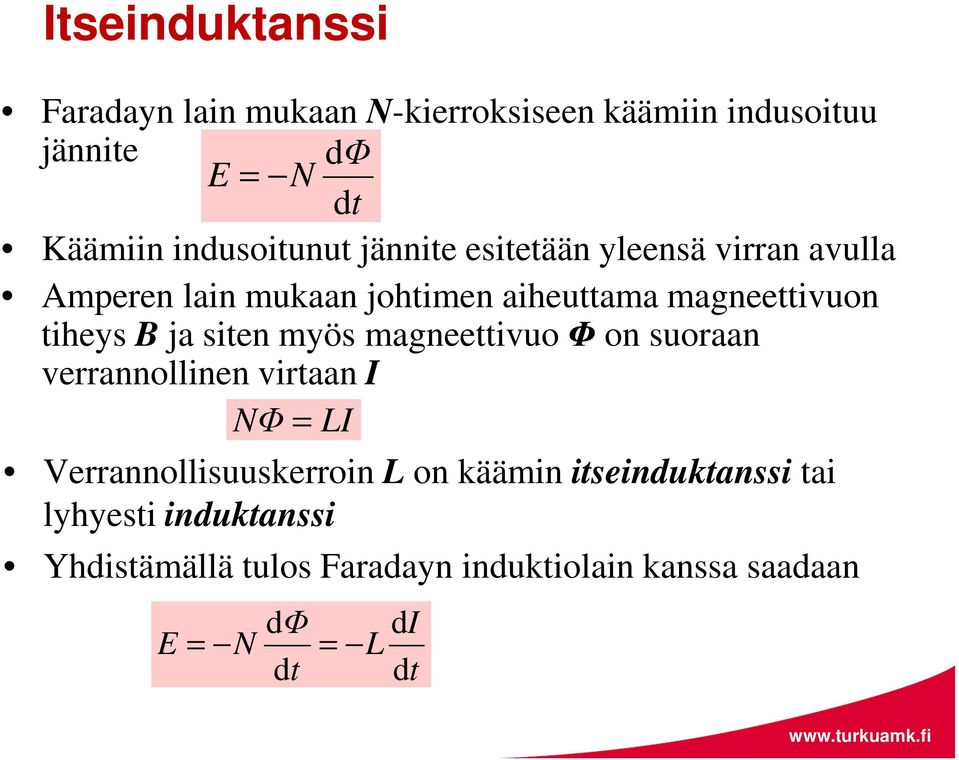

16 Itseinduktanssi Faradayn lain mukaan N-kierroksiseen käämiin indusoituu jännite dφ E N Käämiin indusoitunut jännite esitetään yleensä virran avulla Amperen lain mukaan johtimen aiheuttama magneettivuon tiheys B ja siten myös magneettivuo Φ on suoraan verrannollinen virtaan I NΦ LI Verrannollisuuskerroin L on käämin itseinduktanssi tai lyhyesti induktanssi Yhdistämällä tulos Faradayn induktiolain kanssa saadaan E N dφ di L
17 Esimerkki Käämissä on 1600 johdinkierrosta. Käämissä sekunnin aikana virta kasvaa 0,080 A ja samalla käämin sisällä magneettivuo kasvaa 0,0 mt. Kuinka suuri on käämin induktanssi? N 1600 di dφ 0,080 A 0,0000 T 1,0 s dφ N L N L dφ di di N dφ di ,0000 T 0,080 A 4,0 H
18 Keskinäisinduktanssi Virran muutos käämissä 1 aiheuttaa magneettivuon muutoksen käämin sisällä, jolloin siihen indusoituu jännite.
19 Muuntaja Ensiökäämiin, jossa kierroksia N 1, tuodaan vaihtojännite U 1. Toisiokäämiin, jossa kierroksia N, indusoituu jännite.
20 Ensiö- ja toisiokäämeihin indusoituvat jännitteet ovat dφ E1 N1 ja E N Indusoituneiden jännitteiden suhde on sama kuin jännitteiden tehollisarvoilla ja käämien kierrosmäärillä E E Tätä sanotaan muuntosuhteeksi 1 U U 1 N N 1 dφ
21 Häviöttömällä muuntajalla tehot ensiö- ja toisiopuolella ovat samat P U I 1 1 U I Saadaan E E 1 U U 1 I I 1 N N 1 Häviöitä voidaan vähentää Muuntajasydän kootaan eristeellä erotetuista liuskoista Pehmeän raudan tai metallilasin käytöllä muuntajasydämessä.
22 Esimerkki Tuot Amerikasta sähkölaitteen. Suomessa tehollinen jännite on 30 V ja Amerikassa 110 V. Mikä pitäisi olla tarvitsemasi muuntajan muuntosuhde? U U 1 30 V 110 V Muuntosuhde on U U 1 30 V 110 V,1
