1 Mirasys VMS 7.3 Workstation käyttäjän opas

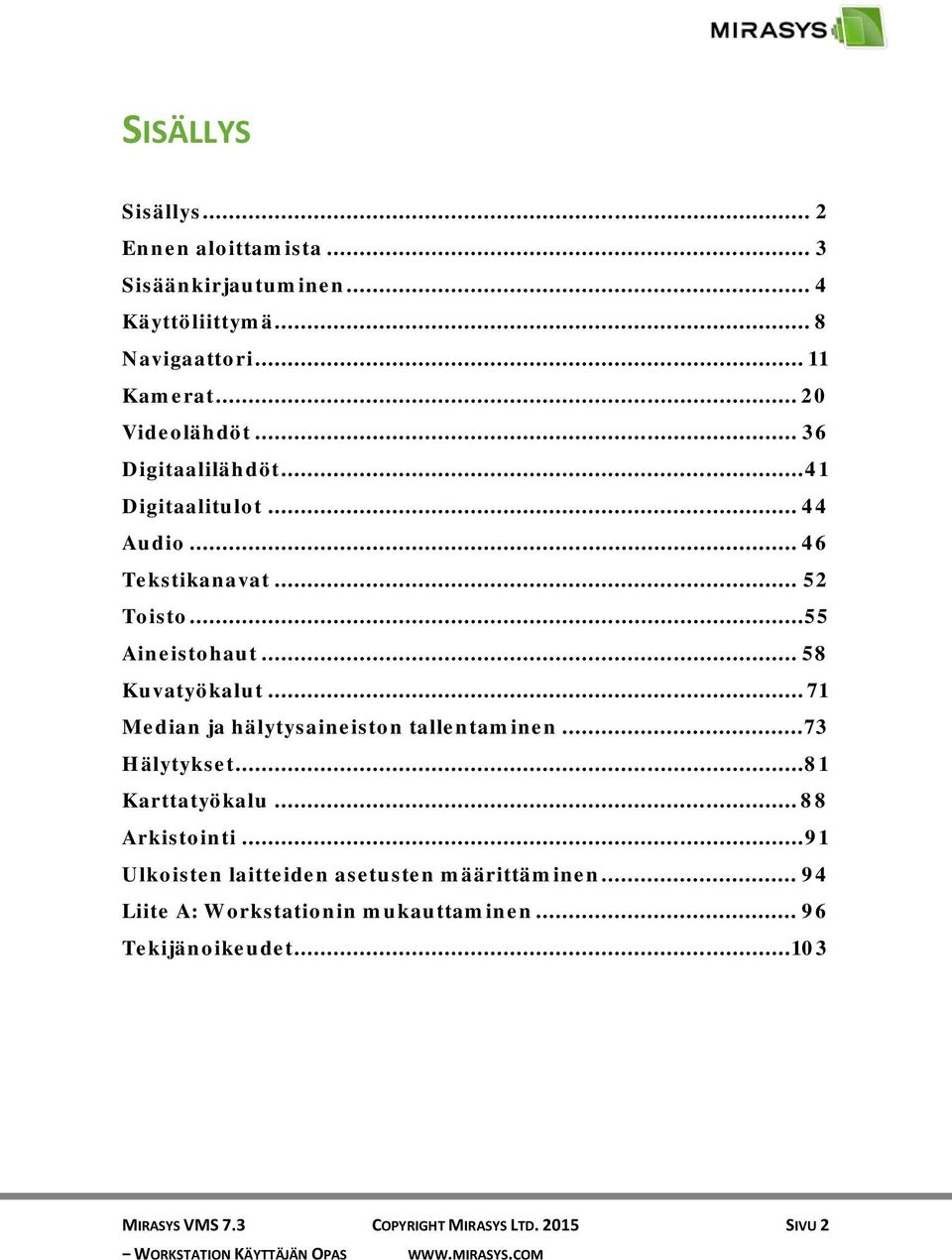

2 SISÄLLYS Sisällys... 2 Ennen aloittamista... 3 Sisäänkirjautuminen... 4 Käyttöliittymä... 8 Navigaattori Kamerat Videolähdöt Digitaalilähdöt Digitaalitulot Audio Tekstikanavat Toisto...55 Aineistohaut Kuvatyökalut Median ja hälytysaineiston tallentaminen Hälytykset Karttatyökalu Arkistointi Ulkoisten laitteiden asetusten määrittäminen Liite A: Workstationin mukauttaminen Tekijänoikeudet MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 2

3 ENNEN ALOITTAMISTA OHJEET Tämä opas on tarkoitettu Workstation-ohjelman käyttäjille kuvatallenteiden seuraamiseen, tallennettujen tietojen hakemiseen, kuva- ja äänileikkeiden siirtämiseen ja hälytysten käsittelemiseen. Katso lisätietoja järjestelmän määrittämisestä Mirasys NVR -ylläpitäjän oppaasta ja Mirasys NVR -asennusohjeesta. PDF-ohjeet ovat DVMS-asennuslevyllä. TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 3

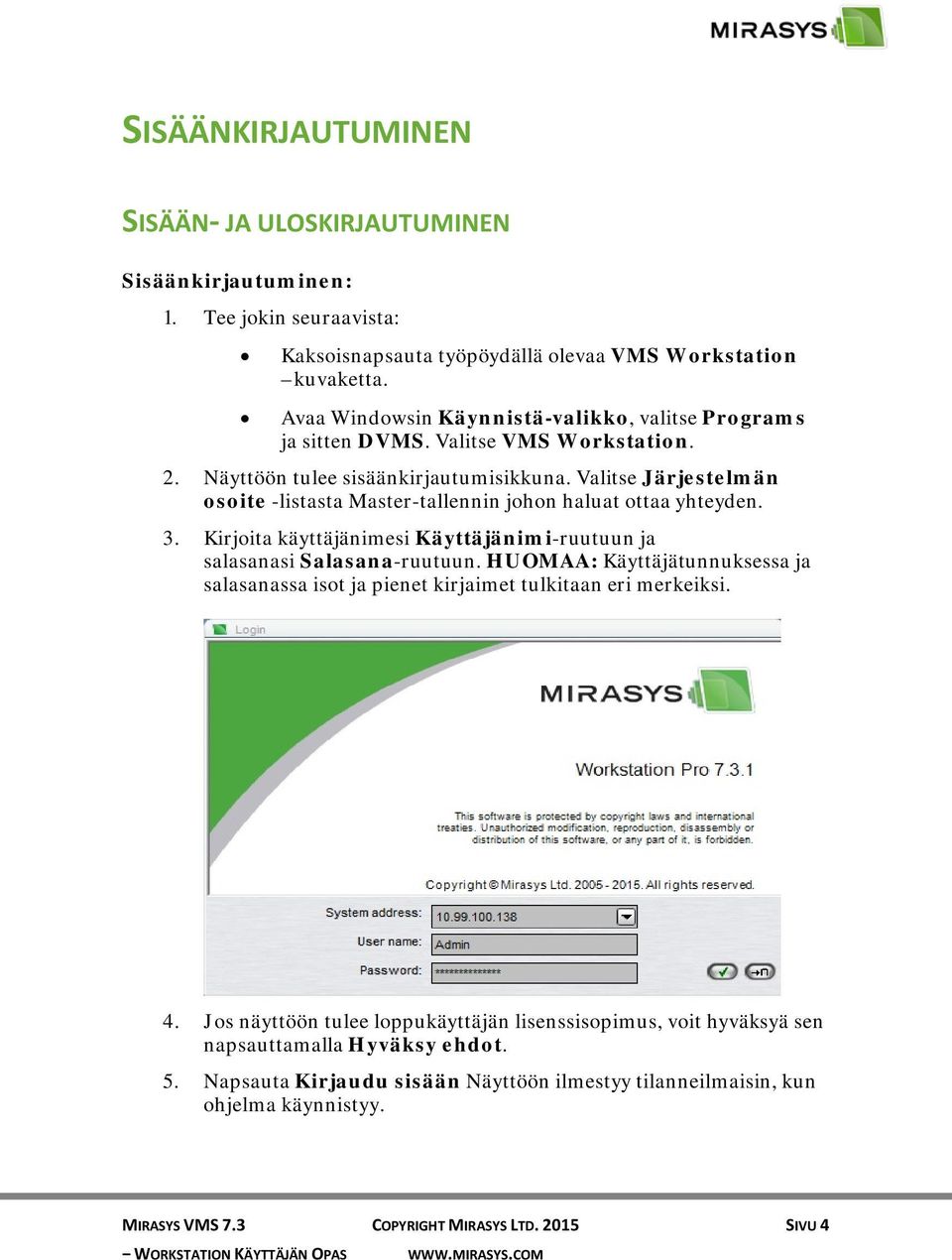

4 SISÄÄNKIRJAUTUMINEN SISÄÄN- JA ULOSKIRJAUTUMINEN Sisäänkirjautuminen: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa VMS Workstation kuvaketta. Avaa Windowsin Käynnistä-valikko, valitse Programs ja sitten DVMS. Valitse VMS Workstation. 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin johon haluat ottaa yhteyden. 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Jos näyttöön tulee loppukäyttäjän lisenssisopimus, voit hyväksyä sen napsauttamalla Hyväksy ehdot. 5. Napsauta Kirjaudu sisään Näyttöön ilmestyy tilanneilmaisin, kun ohjelma käynnistyy. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 4

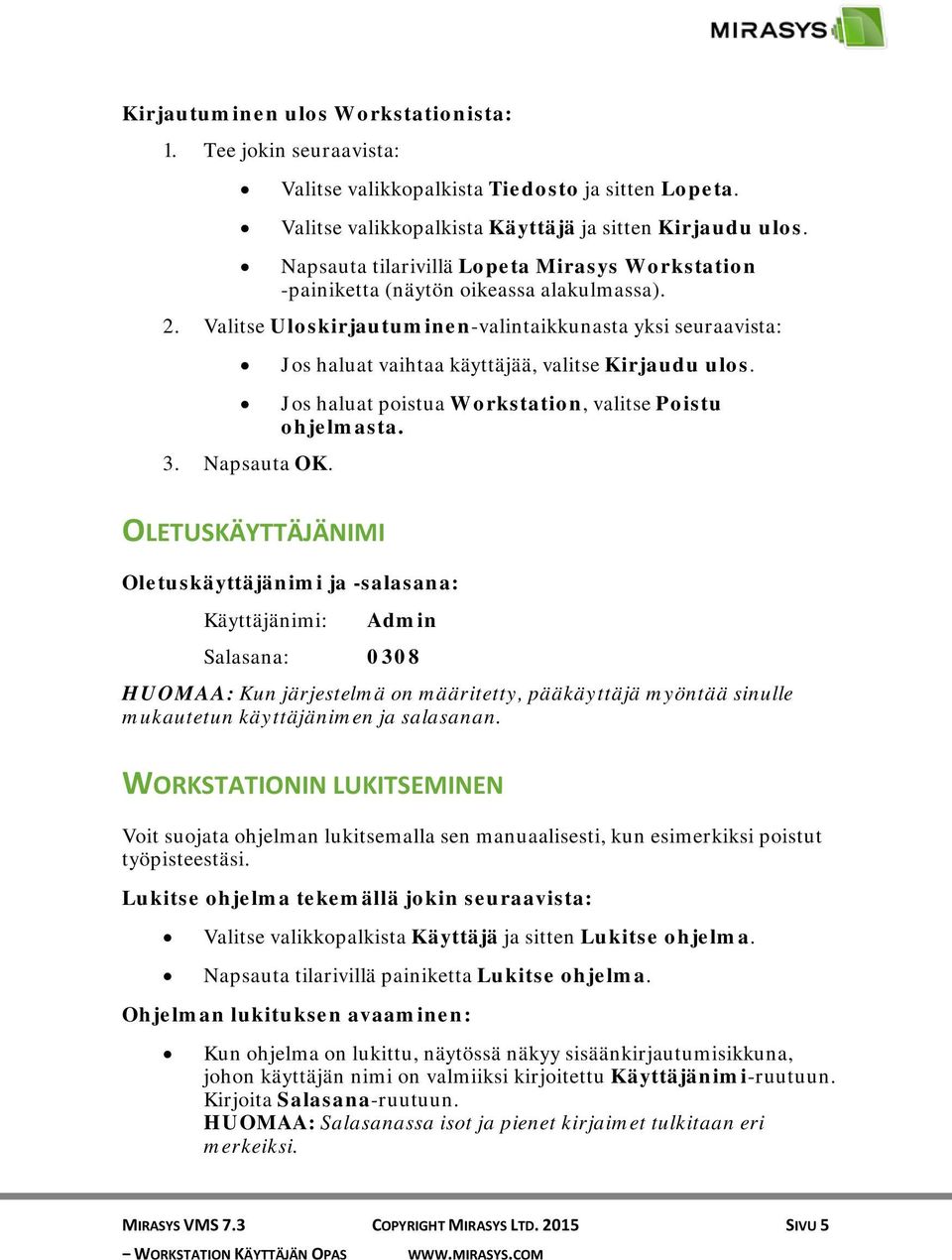

5 Kirjautuminen ulos Workstationista: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Lopeta Mirasys Workstation -painiketta (näytön oikeassa alakulmassa). 2. Valitse Uloskirjautuminen-valintaikkunasta yksi seuraavista: Jos haluat vaihtaa käyttäjää, valitse Kirjaudu ulos. Jos haluat poistua Workstation, valitse Poistu ohjelmasta. 3. Napsauta OK. OLETUSKÄYTTÄJÄNIMI Oletuskäyttäjänimi ja -salasana: Käyttäjänimi: Admin Salasana: 0308 HUOMAA: Kun järjestelmä on määritetty, pääkäyttäjä myöntää sinulle mukautetun käyttäjänimen ja salasanan. WORKSTATIONIN LUKITSEMINEN Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Ohjelman lukituksen avaaminen: Kun ohjelma on lukittu, näytössä näkyy sisäänkirjautumisikkuna, johon käyttäjän nimi on valmiiksi kirjoitettu Käyttäjänimi-ruutuun. Kirjoita Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 5

6 HUOMAA: Voit käyttää ohjelman suojaamiseen myös automaattista lukitustoimintoa. Lisätietoja on kohdassa Workstationin suojaaminen. KÄYTTÄJÄASETUKSET Käyttäjä-valikon Käyttäjäasetukset-kohdassa voit vaihtaa käyttöliittymän kielen, suojausasetuksia ja salasanan. KÄYTTÖLIITTYMÄN KIELEN VAIHTO Käyttöliittymän kielen vaihto: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Kieli-listasta voit valita tai vaihtaa kielen jota haluat käyttää. 3. Napsauta OK. Käyttöliittymän kieli vaihtuu. WORKSTATIONIN SUOJAAMINEN Voit suojata Workstation siten, että se lukkiutuu automaattisesti tai kirjaudut automaattisesti ulos, jos et käytä ohjelmaa määrätyn ajan kuluessa. Automaattisen suojauksen käyttäminen: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Valitse Suojaus-kohdassa jokin seuraavista: Jos haluat, että ohjelma lukitaan, kun et käytä sitä, valitse Automaattinen lukitus. Jos haluat ohjelman kirjaavan sinut ulos, valitse Automaattinen uloskirjautuminen. 3. Valitse odotusaika liukusäätimellä. HUOMAA: Nämä asetukset suojaavat vain Workstation ohjelmaa, ei käyttöjärjestelmää. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 6

7 SISÄÄNKIRJAUTUMISSALASANAN MUUTTAMINEN Vaihda salasana seuraavalla tavalla: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Napsauta Muuta salasana. 3. Kirjoita nykyinen salasana Nykyinen salasana -ruutuun. 4. Kirjoita uusi salasana Uusi salasana -ruutuun ja uudelleen Vahvista uusi salasana -ruutuun. 5. Napsauta OK. AUTOMAATTINEN SISÄÄNKIRJAUTUMINEN Automaattinen sisäänkirjautuminen Workstation-ohjelmaan, kun ohjelma käynnistyy: 1. Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2. Valitse Käytä automaattista sisäänkirjautumista. 3. Kirjoita nykyinen salasana Salasana-ruutuun. 4. Napsauta OK. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 7

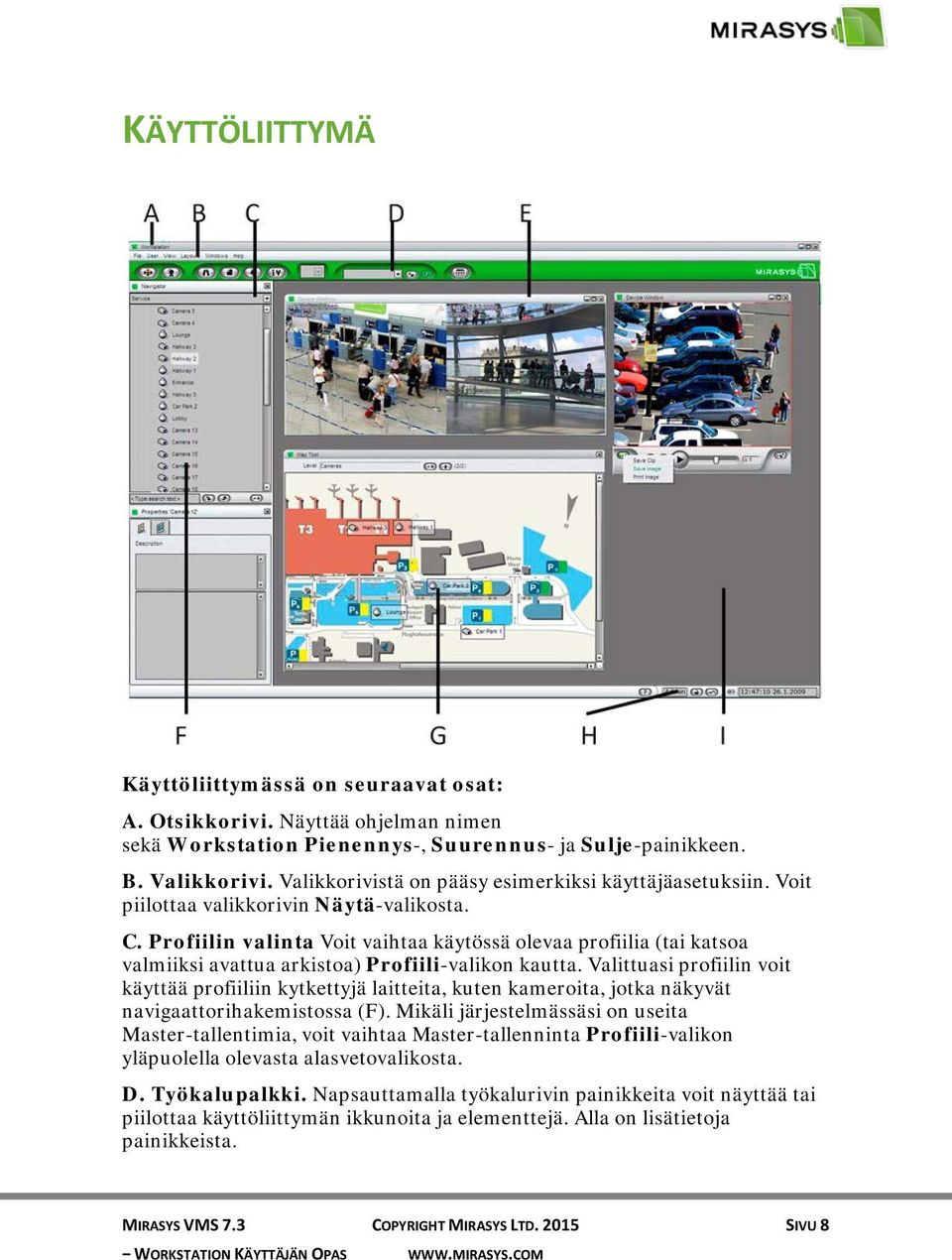

8 KÄYTTÖLIITTYMÄ Käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Näyttää ohjelman nimen sekä Workstation Pienennys-, Suurennus- ja Sulje-painikkeen. B. Valikkorivi. Valikkorivistä on pääsy esimerkiksi käyttäjäasetuksiin. Voit piilottaa valikkorivin Näytä-valikosta. C. Profiilin valinta Voit vaihtaa käytössä olevaa profiilia (tai katsoa valmiiksi avattua arkistoa) Profiili-valikon kautta. Valittuasi profiilin voit käyttää profiiliin kytkettyjä laitteita, kuten kameroita, jotka näkyvät navigaattorihakemistossa (F). Mikäli järjestelmässäsi on useita Master-tallentimia, voit vaihtaa Master-tallenninta Profiili-valikon yläpuolella olevasta alasvetovalikosta. D. Työkalupalkki. Napsauttamalla työkalurivin painikkeita voit näyttää tai piilottaa käyttöliittymän ikkunoita ja elementtejä. Alla on lisätietoja painikkeista. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 8

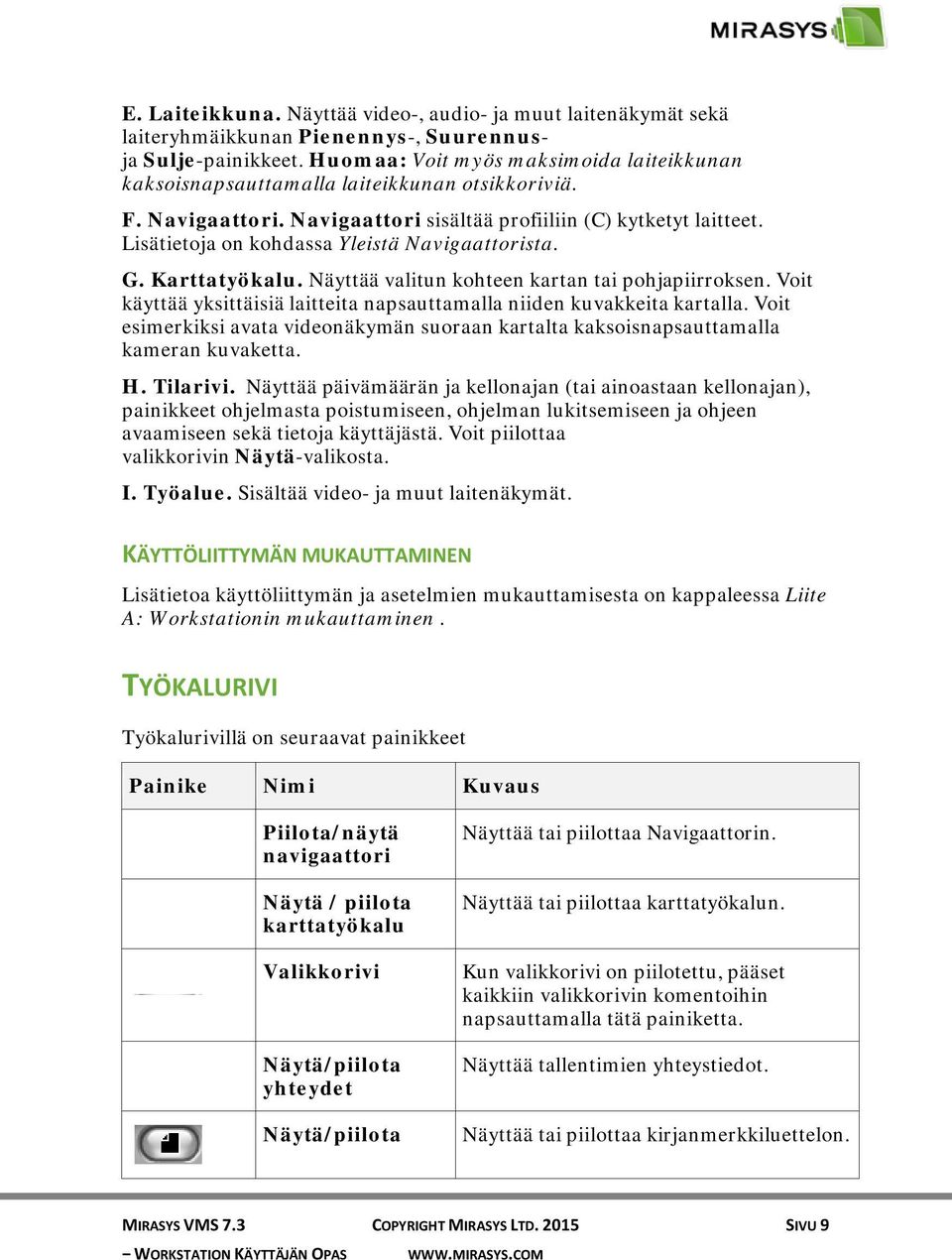

9 E. Laiteikkuna. Näyttää video-, audio- ja muut laitenäkymät sekä laiteryhmäikkunan Pienennys-, Suurennusja Sulje-painikkeet. Huomaa: Voit myös maksimoida laiteikkunan kaksoisnapsauttamalla laiteikkunan otsikkoriviä. F. Navigaattori. Navigaattori sisältää profiiliin (C) kytketyt laitteet. Lisätietoja on kohdassa Yleistä Navigaattorista. G. Karttatyökalu. Näyttää valitun kohteen kartan tai pohjapiirroksen. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla. Voit esimerkiksi avata videonäkymän suoraan kartalta kaksoisnapsauttamalla kameran kuvaketta. H. Tilarivi. Näyttää päivämäärän ja kellonajan (tai ainoastaan kellonajan), painikkeet ohjelmasta poistumiseen, ohjelman lukitsemiseen ja ohjeen avaamiseen sekä tietoja käyttäjästä. Voit piilottaa valikkorivin Näytä-valikosta. I. Työalue. Sisältää video- ja muut laitenäkymät. KÄYTTÖLIITTYMÄN MUKAUTTAMINEN Lisätietoa käyttöliittymän ja asetelmien mukauttamisesta on kappaleessa Liite A: Workstationin mukauttaminen. TYÖKALURIVI Työkalurivillä on seuraavat painikkeet Painike Nimi Kuvaus Piilota/näytä navigaattori Näytä / piilota karttatyökalu Valikkorivi Näytä/piilota yhteydet Näytä/piilota Näyttää tai piilottaa Navigaattorin. Näyttää tai piilottaa karttatyökalun. Kun valikkorivi on piilotettu, pääset kaikkiin valikkorivin komentoihin napsauttamalla tätä painiketta. Näyttää tallentimien yhteystiedot. Näyttää tai piilottaa kirjanmerkkiluettelon. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 9

10 kirjanmerkkiluettelo Näytä/piilota hälytyslista Näytä/piilota ominaisuudet Näyttötila Tallennetut asettelut Asettelun tallennus Näyttää tai piilottaa hälytyslistan. Näyttää tai piilottaa valitun laitteen ominaisuudet. Lisätietoja on kohdassa Laitteen ominaisuudet. Asettaa valittujen komponenttien näyttötilan. Lisätietoja on kohdassa Näyttötila. Näyttää käytettävissä olevat, tallennetut asettelut. Lisätietoja on kohdassa Asettelujen luominen. Lisää uuden asettelun. Asettelun poisto Poistaa valitun asettelun. OHJE Online-ohjeen käyttäminen: Käyttääksesi ohjetta napsauta Ohje ja sitten Ohjeet. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 10

11 NAVIGAATTORI YLEISTÄ NAVIGAATTORISTA Navigaattori sisältää käytettävissä olevat profiilit ja laitteet. Profiili määrittää laitteet, joihin sinulla on käyttöoikeus. Valitse pudotusvalikosta haluamasi profiili. Profiilin valittuasi pääset käyttämään laitteita, kuten kameroita, jotka näkyvät profiilin tiedostopuussa. NAVIGAATTORIN ULKONÄÖN MUOKKAUS Lisätietoa Navigaattorin mukauttamisesta on kappaleessa Navigaattorin muokkaaminen. VAIHTOEHTOISET MASTER-TALLENTIMET Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Käytännössä Master-tallennin hallinnoi valvontajärjestelmää. Mikäli järjestelmänvalvoja on määrittänyt useampia Master-tallentimia (eli useampia valvontajärjestelmiä), käyttäjät voivat vaihtaa Master-tallenninta suoraan Workstationista käsin. Voit valita Master-tallentimen, johon Workstation yhdistää, napsauttamalla Järjestelmä-valikkoa ja valitsemalla listasta uuden Master-tallentimen. Mikäli järjestelmänvalvoja on määrittänyt vain yhden Master-tallentimen, valikossa on vain yksi valinta. TIETOA PROFIILEISTA Profiili määrittää laitteet (esimerkiksi kamerat), joihin sinulla on pääsy, sekä käyttöoikeutesi. Sinulla voi olla yhteensä viisi profiilia, mutta voit käyttää vain yhtä profiilia kerrallaan. Valitse pudotusvalikosta haluamasi profiili. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 11

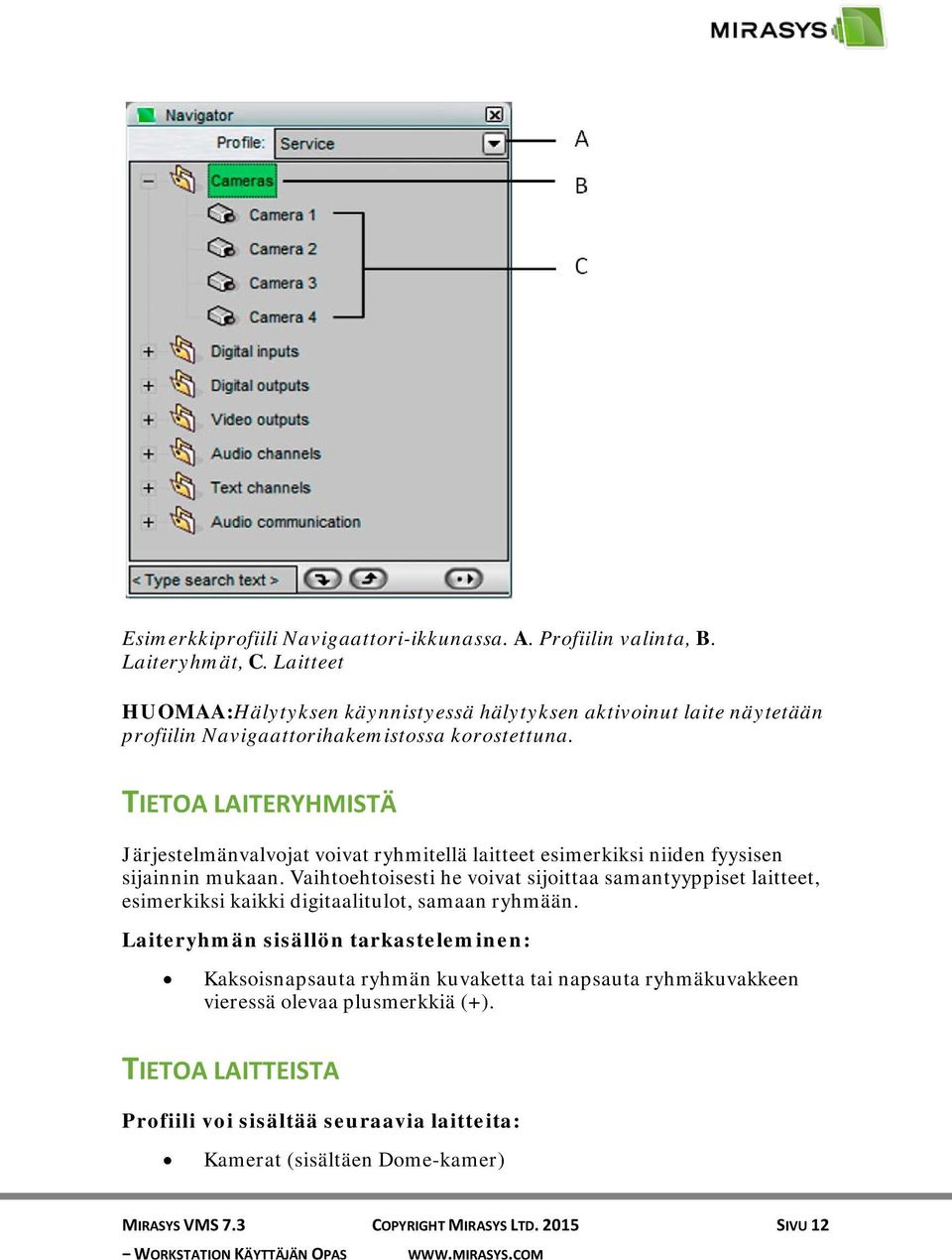

12 Esimerkkiprofiili Navigaattori-ikkunassa. A. Profiilin valinta, B. Laiteryhmät, C. Laitteet HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään profiilin Navigaattorihakemistossa korostettuna. TIETOA LAITERYHMISTÄ Järjestelmänvalvojat voivat ryhmitellä laitteet esimerkiksi niiden fyysisen sijainnin mukaan. Vaihtoehtoisesti he voivat sijoittaa samantyyppiset laitteet, esimerkiksi kaikki digitaalitulot, samaan ryhmään. Laiteryhmän sisällön tarkasteleminen: Kaksoisnapsauta ryhmän kuvaketta tai napsauta ryhmäkuvakkeen vieressä olevaa plusmerkkiä (+). TIETOA LAITTEISTA Profiili voi sisältää seuraavia laitteita: Kamerat (sisältäen Dome-kamer) MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 12

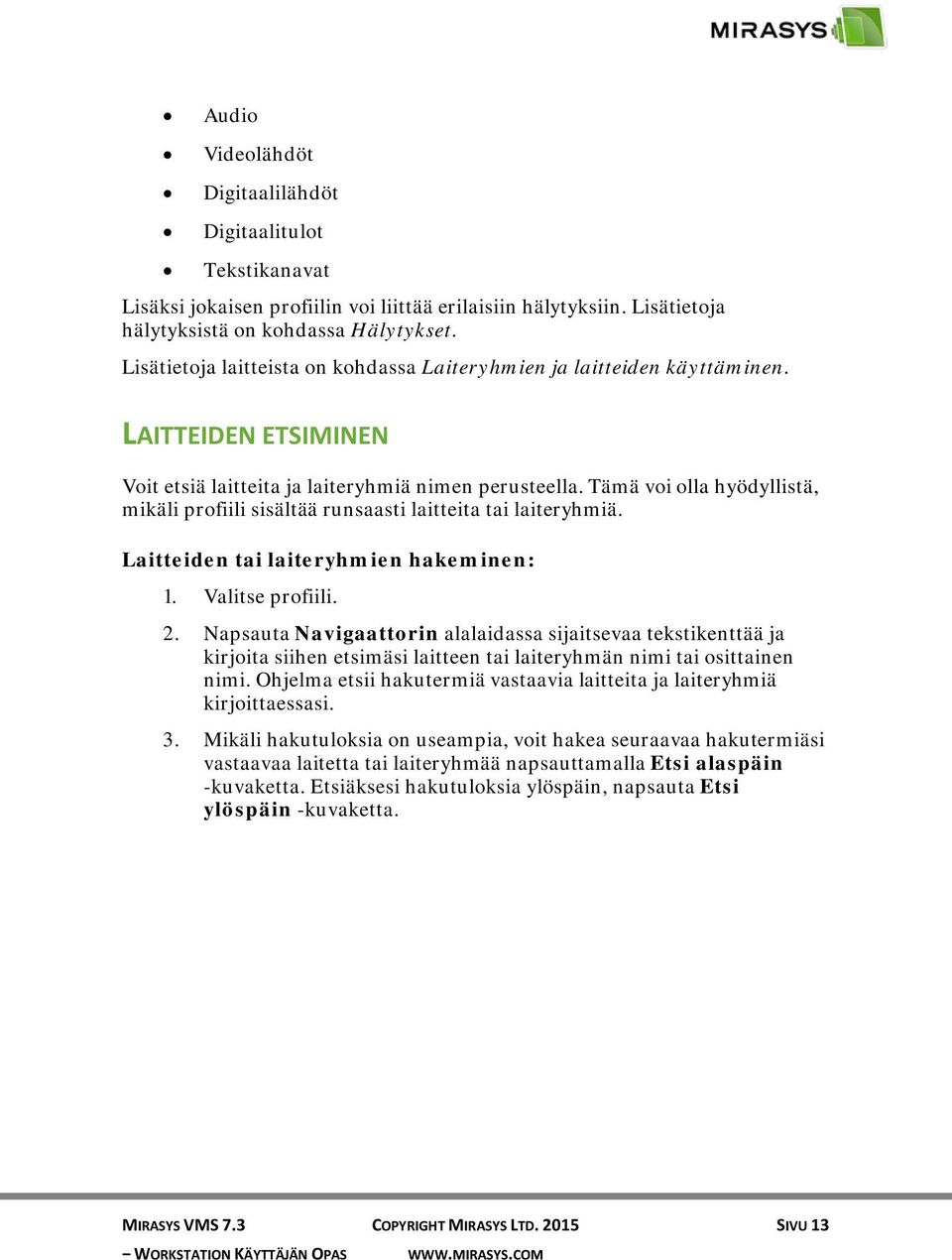

13 Audio Videolähdöt Digitaalilähdöt Digitaalitulot Tekstikanavat Lisäksi jokaisen profiilin voi liittää erilaisiin hälytyksiin. Lisätietoja hälytyksistä on kohdassa Hälytykset. Lisätietoja laitteista on kohdassa Laiteryhmien ja laitteiden käyttäminen. LAITTEIDEN ETSIMINEN Voit etsiä laitteita ja laiteryhmiä nimen perusteella. Tämä voi olla hyödyllistä, mikäli profiili sisältää runsaasti laitteita tai laiteryhmiä. Laitteiden tai laiteryhmien hakeminen: 1. Valitse profiili. 2. Napsauta Navigaattorin alalaidassa sijaitsevaa tekstikenttää ja kirjoita siihen etsimäsi laitteen tai laiteryhmän nimi tai osittainen nimi. Ohjelma etsii hakutermiä vastaavia laitteita ja laiteryhmiä kirjoittaessasi. 3. Mikäli hakutuloksia on useampia, voit hakea seuraavaa hakutermiäsi vastaavaa laitetta tai laiteryhmää napsauttamalla Etsi alaspäin -kuvaketta. Etsiäksesi hakutuloksia ylöspäin, napsauta Etsi ylöspäin -kuvaketta. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 13

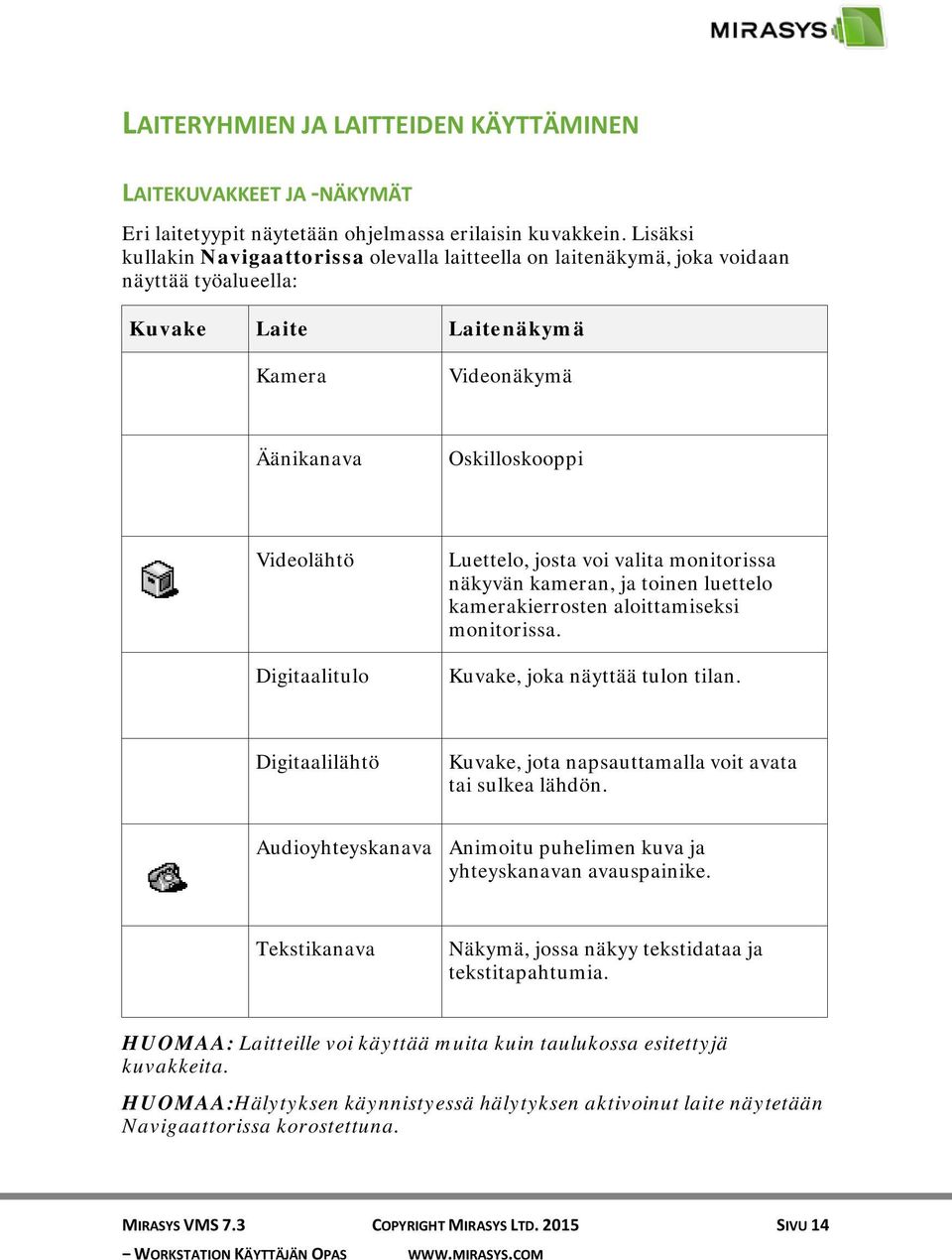

14 LAITERYHMIEN JA LAITTEIDEN KÄYTTÄMINEN LAITEKUVAKKEET JA -NÄKYMÄT Eri laitetyypit näytetään ohjelmassa erilaisin kuvakkein. Lisäksi kullakin Navigaattorissa olevalla laitteella on laitenäkymä, joka voidaan näyttää työalueella: Kuvake Laite Laitenäkymä Kamera Videonäkymä Äänikanava Oskilloskooppi Videolähtö Digitaalitulo Luettelo, josta voi valita monitorissa näkyvän kameran, ja toinen luettelo kamerakierrosten aloittamiseksi monitorissa. Kuvake, joka näyttää tulon tilan. Digitaalilähtö Kuvake, jota napsauttamalla voit avata tai sulkea lähdön. Audioyhteyskanava Animoitu puhelimen kuva ja yhteyskanavan avauspainike. Tekstikanava Näkymä, jossa näkyy tekstidataa ja tekstitapahtumia. HUOMAA: Laitteille voi käyttää muita kuin taulukossa esitettyjä kuvakkeita. HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 14

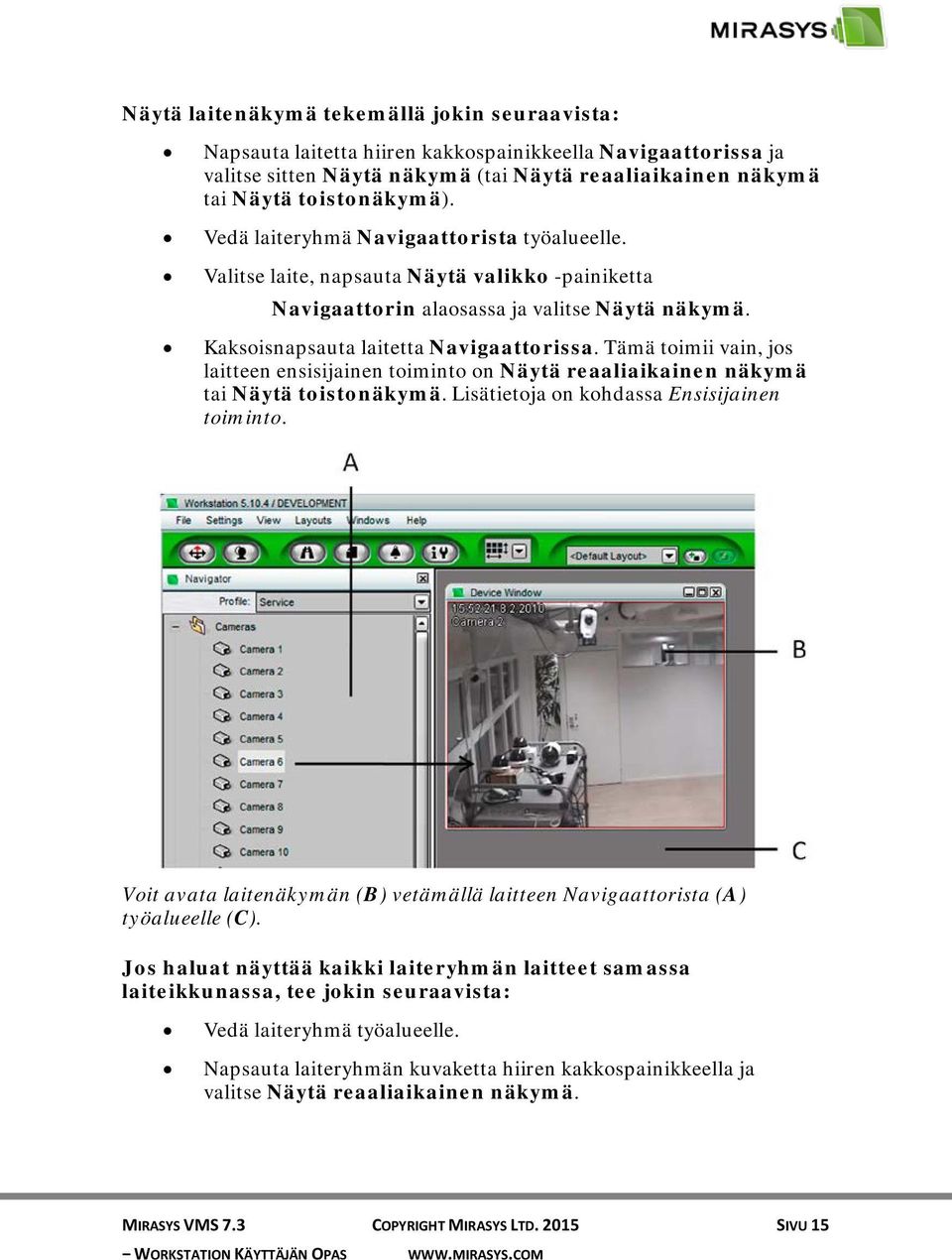

15 Näytä laitenäkymä tekemällä jokin seuraavista: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa ja valitse sitten Näytä näkymä (tai Näytä reaaliaikainen näkymä tai Näytä toistonäkymä). Vedä laiteryhmä Navigaattorista työalueelle. Valitse laite, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Kaksoisnapsauta laitetta Navigaattorissa. Tämä toimii vain, jos laitteen ensisijainen toiminto on Näytä reaaliaikainen näkymä tai Näytä toistonäkymä. Lisätietoja on kohdassa Ensisijainen toiminto. Voit avata laitenäkymän (B) vetämällä laitteen Navigaattorista (A) työalueelle (C). Jos haluat näyttää kaikki laiteryhmän laitteet samassa laiteikkunassa, tee jokin seuraavista: Vedä laiteryhmä työalueelle. Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 15

16 Valitse laiteryhmä, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Lisätietoja laiteikkunoista on kohdassa Laiteikkunat. Jos haluat näyttää kaikki laiteryhmän laitteet laiteikkunassa (B), voit vetää laiteryhmän (A) Navigaattorista työalueelle. LAITTEEN TILA Nämä symbolit kuvaavat laitteen tilaa: Kuvake Kuvaus Laite on kytketty. Laite ei ole käytössä tai sitä ei ole kytketty oikein. Ei signaalia. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 16

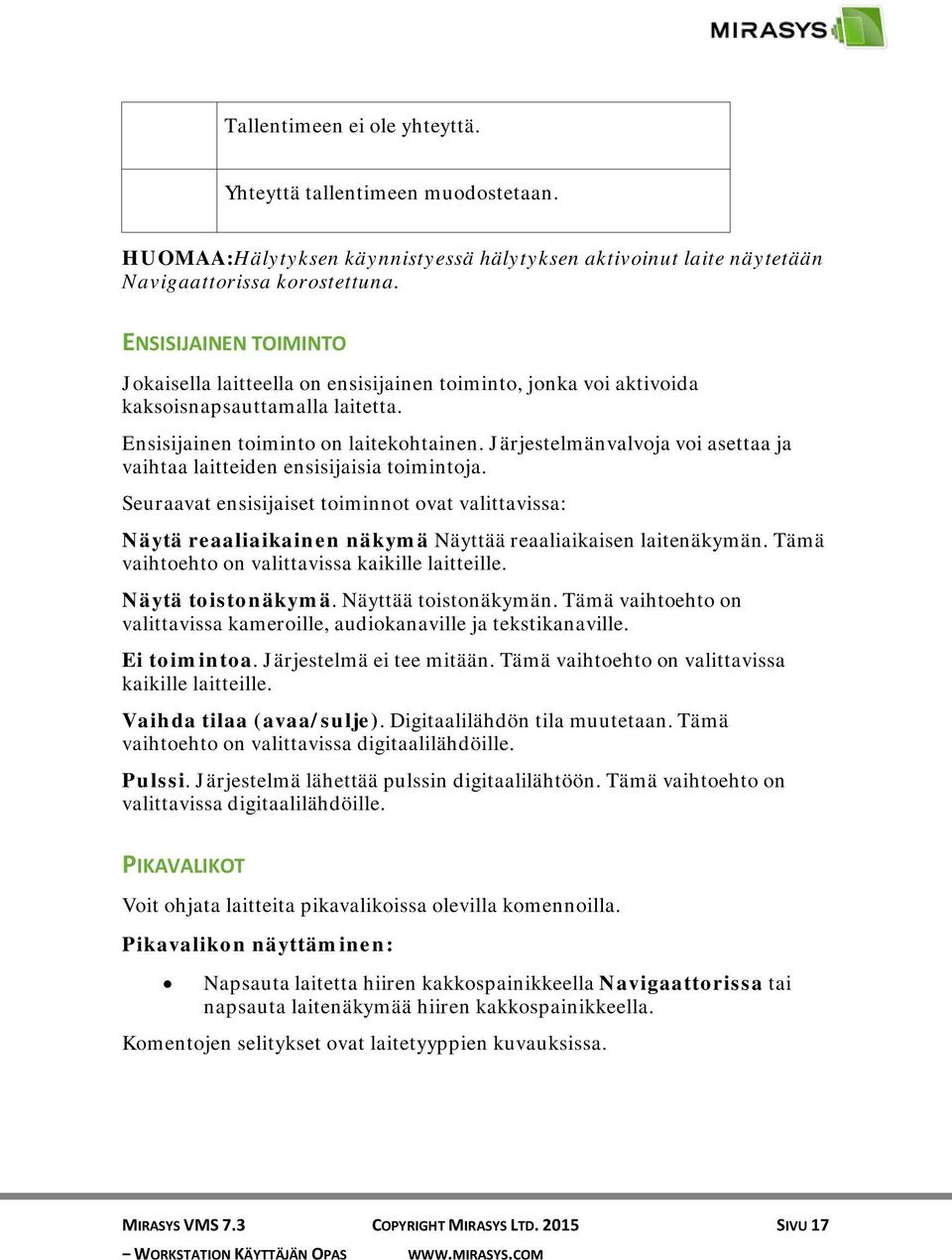

17 Tallentimeen ei ole yhteyttä. Yhteyttä tallentimeen muodostetaan. HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. ENSISIJAINEN TOIMINTO Jokaisella laitteella on ensisijainen toiminto, jonka voi aktivoida kaksoisnapsauttamalla laitetta. Ensisijainen toiminto on laitekohtainen. Järjestelmänvalvoja voi asettaa ja vaihtaa laitteiden ensisijaisia toimintoja. Seuraavat ensisijaiset toiminnot ovat valittavissa: Näytä reaaliaikainen näkymä Näyttää reaaliaikaisen laitenäkymän. Tämä vaihtoehto on valittavissa kaikille laitteille. Näytä toistonäkymä. Näyttää toistonäkymän. Tämä vaihtoehto on valittavissa kameroille, audiokanaville ja tekstikanaville. Ei toimintoa. Järjestelmä ei tee mitään. Tämä vaihtoehto on valittavissa kaikille laitteille. Vaihda tilaa (avaa/sulje). Digitaalilähdön tila muutetaan. Tämä vaihtoehto on valittavissa digitaalilähdöille. Pulssi. Järjestelmä lähettää pulssin digitaalilähtöön. Tämä vaihtoehto on valittavissa digitaalilähdöille. PIKAVALIKOT Voit ohjata laitteita pikavalikoissa olevilla komennoilla. Pikavalikon näyttäminen: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa tai napsauta laitenäkymää hiiren kakkospainikkeella. Komentojen selitykset ovat laitetyyppien kuvauksissa. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 17

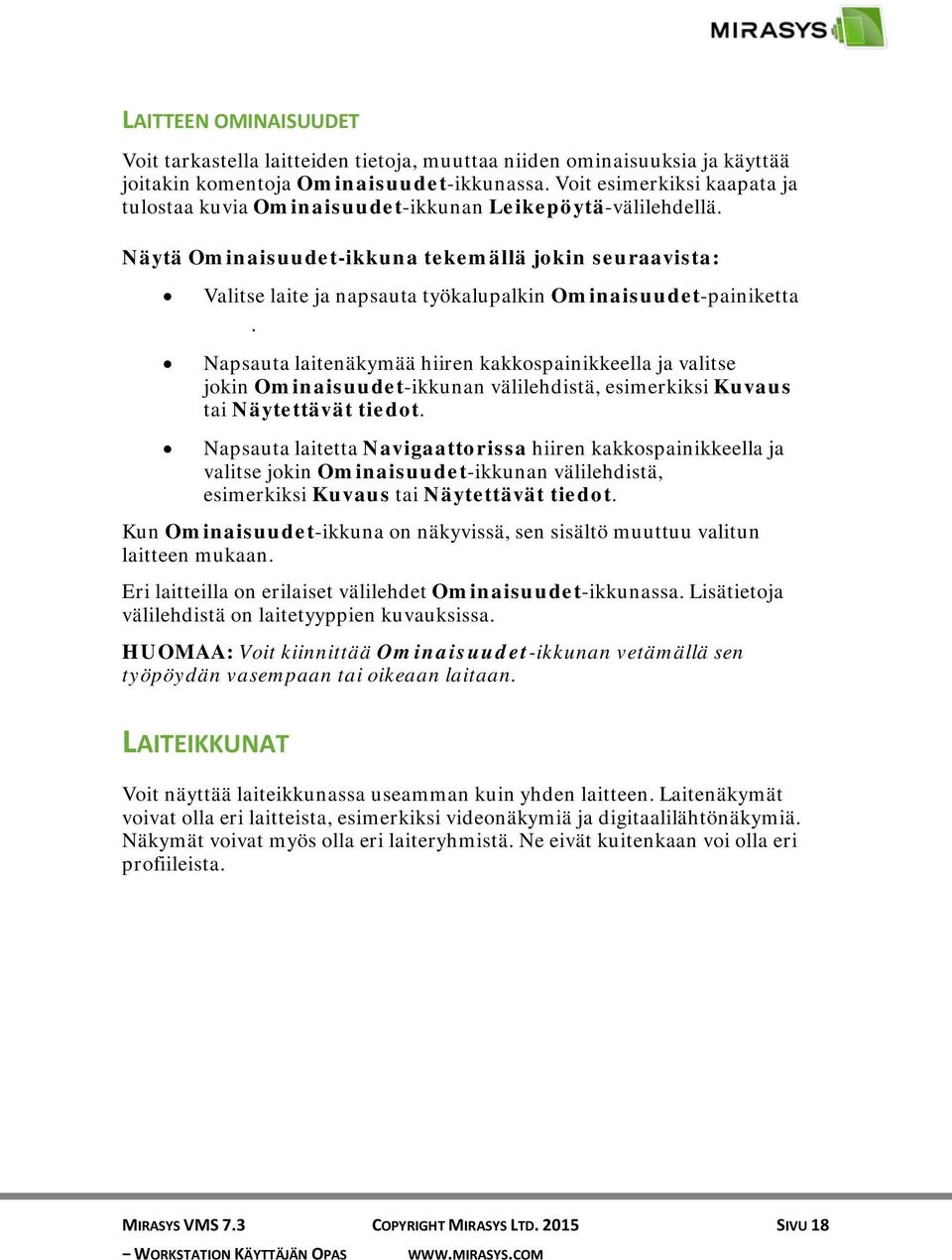

18 LAITTEEN OMINAISUUDET Voit tarkastella laitteiden tietoja, muuttaa niiden ominaisuuksia ja käyttää joitakin komentoja Ominaisuudet-ikkunassa. Voit esimerkiksi kaapata ja tulostaa kuvia Ominaisuudet-ikkunan Leikepöytä-välilehdellä. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Valitse laite ja napsauta työkalupalkin Ominaisuudet-painiketta. Napsauta laitenäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Napsauta laitetta Navigaattorissa hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Kun Ominaisuudet-ikkuna on näkyvissä, sen sisältö muuttuu valitun laitteen mukaan. Eri laitteilla on erilaiset välilehdet Ominaisuudet-ikkunassa. Lisätietoja välilehdistä on laitetyyppien kuvauksissa. HUOMAA: Voit kiinnittää Ominaisuudet-ikkunan vetämällä sen työpöydän vasempaan tai oikeaan laitaan. LAITEIKKUNAT Voit näyttää laiteikkunassa useamman kuin yhden laitteen. Laitenäkymät voivat olla eri laitteista, esimerkiksi videonäkymiä ja digitaalilähtönäkymiä. Näkymät voivat myös olla eri laiteryhmistä. Ne eivät kuitenkaan voi olla eri profiileista. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 18

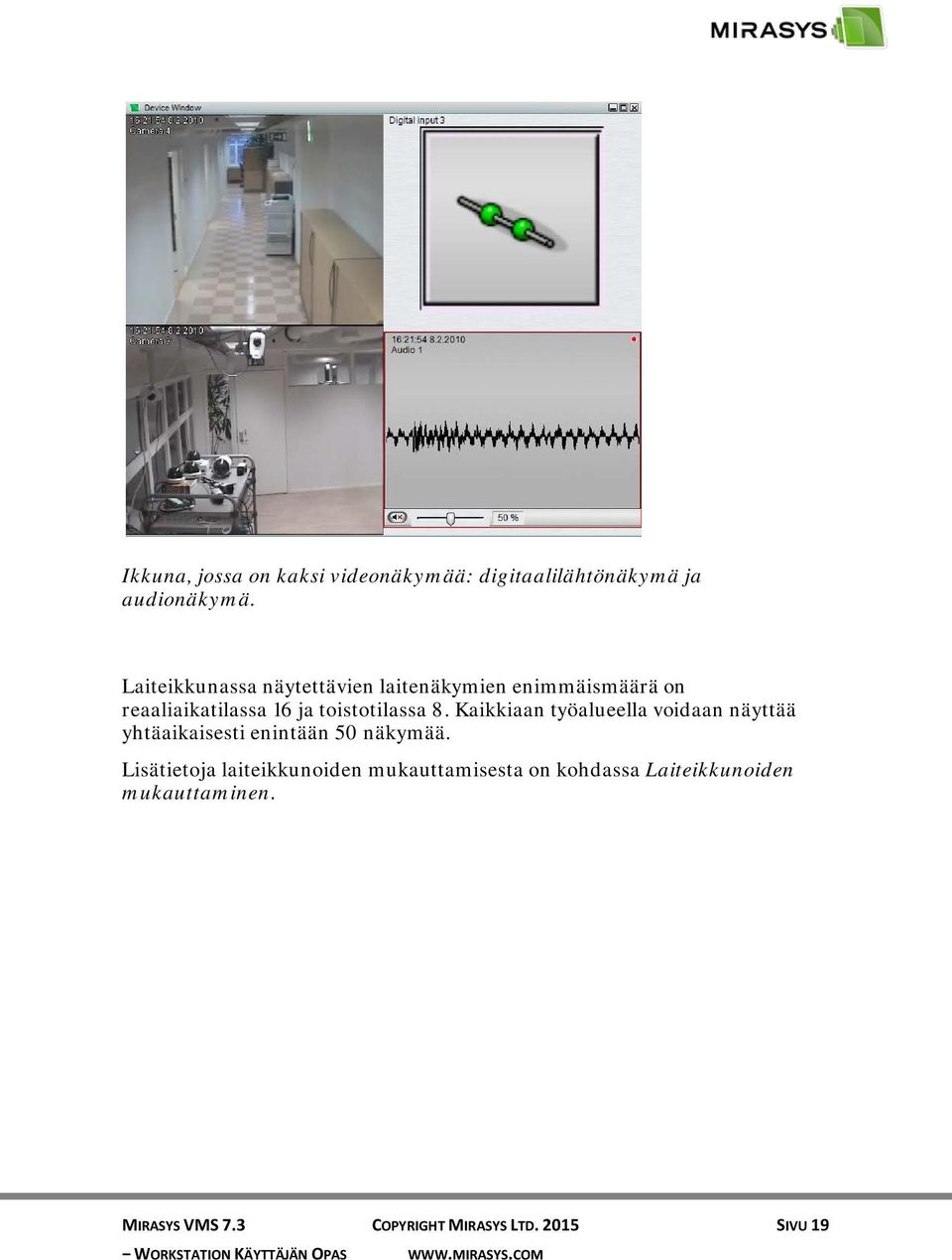

19 Ikkuna, jossa on kaksi videonäkymää: digitaalilähtönäkymä ja audionäkymä. Laiteikkunassa näytettävien laitenäkymien enimmäismäärä on reaaliaikatilassa 16 ja toistotilassa 8. Kaikkiaan työalueella voidaan näyttää yhtäaikaisesti enintään 50 näkymää. Lisätietoja laiteikkunoiden mukauttamisesta on kohdassa Laiteikkunoiden mukauttaminen. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 19

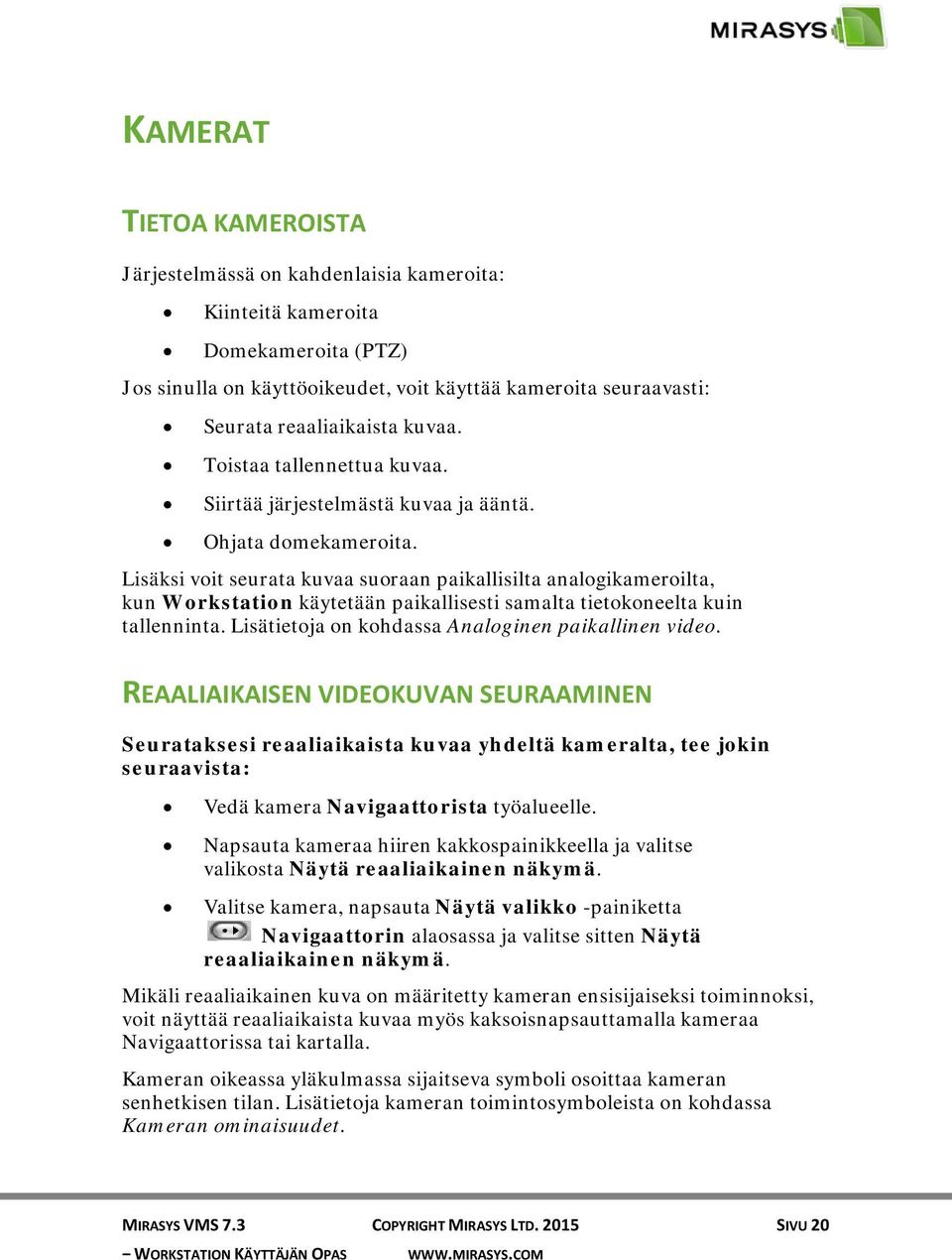

20 KAMERAT TIETOA KAMEROISTA Järjestelmässä on kahdenlaisia kameroita: Kiinteitä kameroita Domekameroita (PTZ) Jos sinulla on käyttöoikeudet, voit käyttää kameroita seuraavasti: Seurata reaaliaikaista kuvaa. Toistaa tallennettua kuvaa. Siirtää järjestelmästä kuvaa ja ääntä. Ohjata domekameroita. Lisäksi voit seurata kuvaa suoraan paikallisilta analogikameroilta, kun Workstation käytetään paikallisesti samalta tietokoneelta kuin tallenninta. Lisätietoja on kohdassa Analoginen paikallinen video. REAALIAIKAISEN VIDEOKUVAN SEURAAMINEN Seurataksesi reaaliaikaista kuvaa yhdeltä kameralta, tee jokin seuraavista: Vedä kamera Navigaattorista työalueelle. Napsauta kameraa hiiren kakkospainikkeella ja valitse valikosta Näytä reaaliaikainen näkymä. Valitse kamera, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä reaaliaikainen näkymä. Mikäli reaaliaikainen kuva on määritetty kameran ensisijaiseksi toiminnoksi, voit näyttää reaaliaikaista kuvaa myös kaksoisnapsauttamalla kameraa Navigaattorissa tai kartalla. Kameran oikeassa yläkulmassa sijaitseva symboli osoittaa kameran senhetkisen tilan. Lisätietoja kameran toimintosymboleista on kohdassa Kameran ominaisuudet. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 20

21 Reaaliaikaisen kuvan seuraaminen useasta kamerasta: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Näyttöön avautuu laiteikkuna, jossa on reaaliaikainen ikkuna kaikista laiteryhmän kameroista. Katso myös Laiteikkunat. HUOMAA: Jos ryhmä sisältää yli 16 laitetta, vain 16 ensimmäistä laitetta näytetään. VIDEON TOISTAMINEN Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta kameraa Navigaattorissa tai kartalla hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Napsauta kameranäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse kamera Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Yksityiskohtaisempi kuvaus toisto-ominaisuuksista on kohdassa Videon toistaminen. KAMERAVALIKKO Kameravalikon kautta voit käyttää kameran ominaisuuksia ja toimintoja esimerkiksi toistaaksesi tallennettua kuvaa. Toisto- ja reaaliaikatilojen valittavissa olevat ominaisuudet poikkeavat toisistaan. Lisäksi jotkut ominaisuudet ovat käytettävissä vain, kun kameranäkymä on avattuna. Näytä kameravalikko tekemällä jokin seuraavista: Napsauta videonäkymää hiiren kakkospainikkeella. Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse kamera Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 21

22 Kameravalikossa voi olla seuraavat komennot: Erota. Erottaa videonäkymän laiteikkunasta omaan laiteikkunaansa. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi laitenäkymä. Sulje. Sulkee videonäkymän. Dome-kameran ohjaus. Aktivoi dome-kameran ohjauksen. Tämä komento on käytettävissä vain tuetuilla domekameroilla, jotka on asennettu ja määritetty oikein. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunassa. Näytettävät tiedot. Näyttää Näytettävät tiedot -välilehden Ominaisuudet -ikkunassa. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Päivitä. Näyttää Päivitä-välilehden Ominaisuudet-ikkunasta. Välilehdellä voit määrittää videonäkymän päivitysvälin. Dome-kameran ominaisuudet. Näyttää Dome-kameran ohjaus -välilehden Ominaisuudet-ikkunasta. Välilehdellä voit aloittaa valmiiksi määriteltyjä kamerakierroksia ja valita kameran esiasentoja. Välilehdeltä pääset myös kamerakierrosasetuksiin. Tämä komento on käytettävissä vain domekameroilla ja ainoastaan reaaliaikatilassa. Tallenna kuva. Avaa Leikepöytä-välilehden Ominaisuudet-ikkunasta. Välilehdellä voit kaapata, tallentaa ja tulostaa kuvia Viitekuva. Näyttää kuvan, jota voit verrata nykyiseen näkymään. Näkymiä vertaamalla voit esimerkiksi varmistaa, että kamera on suunnattu oikein. Kuvan muokkaus. Näyttää kuvanmuokkaustyökalut. Kuvanmuokkaustyökaluilla voit parantaa kuvia, esimerkiksi säätää kirkkautta tai kontrastia. Näytä toistonäkymä. Avaa toistonäkymän samalta kameralta. Tämä komento on käytettävissä vain reaaliaikatilassa. Näytä reaaliaikainen näkymä. Avaa reaaliaikanäkymän samalta kameralta. Tämä komento on käytettävissä vain toistotilassa, kun reaaliaikanäkymä ei ole näkyvissä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Graafinen haku. Näyttää Graafinen haku -työkalun. Tämä komento on käytettävissä vain toistotilassa. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 22

23 Liikehaku. Näyttää Liikehaku-työkalun. Tämä komento on käytettävissä vain toistotilassa. Lisää kirjanmerkkeihin. Lisää kuvan tai ääninäytteen Kirjanmerkit-listaan. Tämä komento on käytettävissä vain toistotilassa. Kamerakierros. Aloittaa kamerakierroksen, jossa videota esitetään järjestyksessä kaikista saman laiteryhmän kameroista. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi videonäkymä. KAMERAN OMINAISUUDET Kameran ominaisuudet -ikkuna Kameran ominaisuudet näytetään Ominaisuudet-ikkunassa. Jotkut Ominaisuudet-ikkunan välilehdet näkyvät vain, jos laitenäkymä on näkyvissä työalueella. Domekameroilla on lisäksi Dome-kameran ohjaus -välilehti. Lisätietoja Ominaisuudet-ikkunan avaamisesta on kohdassa Laitteen ominaisuudet. Ominaisuudet-ikkunassa voi olla seuraavat välilehdet: Kuvaus Kuvaus-välilehdellä on kameran yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Manager -ohjelmassa. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 23

24 Näytettävät tiedot Tällä välilehdellä voit valita, mitä tietoja videonäkymässä näytetään. Valittavina ovat seuraavat vaihtoehdot: Name. Kameran nimi näytetään. Ryhmä. Laiteryhmän nimi näytetään. Tila. Kameran tila käy ilmi pienestä symbolista näkymän oikeassa yläkulmassa: Symboli (ei symbolia) Kuvaus Reaaliaikainen seuranta Toisto Tallennus Toistohälytys Kamerakierros on käynnissä. Dome-kamera Aika. Kuvan aika. Pvm. Kuvan päiväys. Kuvien päivitys Tältä välilehdeltä voit valita, kuinka usein videonäkymä päivitetään. Päivitys vain liikkeentunnistuksesta. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen videonäkymän päivittyvän vain silloin, kun liikettä havaitaan. Päivitysväli. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen näkymän päivittyvän säännöllisin väliajoin riippumatta siitä, havaitaanko liiketta vai ei. Määritä myös päivitystiheys. Esimerkki: Jos asetat päivitystiheyden neljään sekuntiin, näkymä päivitetään kerran neljässä sekunnissa jollei liikettä havaita. Jos liikettä havaitaan, näkymä päivitetään automaattisesti. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 24

25 Leikepöytä Voit päivittää välilehdellä näkyvän kuvan napsauttamalla Kaappaa kuva -painiketta. Voit sitten tallentaa tai tulostaa kuvan napsauttamalla Tallenna tai Tulosta-painiketta. Leikepöytä Ominaisuudet-ikkunassa. A. Kaappaa B. Tallenna C. Tulosta D. Kaapattu kuva Viitekuva Varmistaaksesi, että kamera näyttää ja tallentaa oikeita näkymiä, voit verrata videonäkymää tällä välilehdellä näkyvään viitekuvaan. Voit esimerkiksi varmistaa, että kamera on suunnattu oikein. KAMERAKIERROT Kamerakierroksessa videota esitetään järjestyksessä jokaisesta saman laiteryhmän kamerasta. Vaihtoehtoisesti voit käynnistää kamerakierroksen mukautetusta laiteikkunasta. Aloita kamerakierto tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta Navigaattorissa hiiren kakkospainikkeella ja valitse sitten Kamerakierros. Napsauta hiiren kakkospainikkeella reaaliaikatilassa olevaa kameranäkymää ja valitse Kamerakierros. Komento on MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 25

26 käytettävissä vain mikäli yksittäinen laiteikkuna sisältää useamman kuin yhden kameranäkymän. Jos laiteikkuna sisältää kameroiden lisäksi muita laitteita, kamerakierrosnäkymässä näytetään vain kamerat. Muut laitteet näytetään omissa näkymissään. Kamerakierrosikkuna. A. Kamerakierroksen symboli osoittaa, että kamerakierros on käynnissä B. Liukusäädin pysähdysajan muuttamiseen C. Tämän kameran ja kunkin kameranäkymän jäljellä oleva näyttöaika sekunteina (pysähdysaika) E. Kierroksen manuaaliseen ohjaamiseen käytettävät painikkeet Kamerakierroksen ohjaaminen: Ikkunassa on kamerakierrostilassa kolme painiketta ja liukusäädin, joita voit käyttää kierroksen manuaaliseen ohjaamiseen. Painike Kuvaus Edellinen kamera Pysäyttää kierroksen tai jatkaa sitä Seuraava kamera Määrittää pysähdysajan MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 26

27 Kamerakierron pysäyttäminen: Napsauta kamerakierrosnäkymää hiiren kakkospainikkeella ja poista tarkistusmerkki napsauttamalla kohtaa Kamerakierros. DOME-KAMERAT Dome-kamerat (PTZ-kamerat) näytetään dome-kamerakuvakkeella Navigaattorissa. Ota dome-kamera hallintaan tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa ja valitse valikosta Dome-kameran ohjaus. Napsauta kameranäkymän oikeassa yläkulmassa olevaa dome-kamerasymbolia. Napsauta videonäkymää hiiren kakkospainikkeella ja valitse valikosta Dome-kameran ohjaus. Ohjattu dome-kamera. A. Dome-kameran ohjaussymboli B. Zoomaus, himmennin, tarkennus ja esiohjaimet Kun dome-kameran ohjaus on käytössä, zoomauksen, himmentimen ja tarkennuksen ohjaimet näkyvät videonäkymässä. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 27

28 Yksittäisissä järjestelmissä dome-kameran ohjaukselle on saatettu asettaa vapautusaika. Näissä tapauksissa dome-kameran ohjaus vapautetaan mikäli ohjausta ei ole käytetty erillisesti määriteltyyn aikaväliin. Mikäli dome-kameran ohjaus vapautetaan automaattisesti, voit aktivoida ohjauksen manuaalisesti uudestaan. HUOMAA: Jos dome-kameralle on asetettu vapautusaika, jäljellä oleva aika ilmestyy kameranäkymän oikeaan yläkulmaan, kun ohjaimet ovat olleet jonkin aikaa käyttämättä. Dome-kameran ohjauksen ominaisuuksia kuvataan seuraavissa kohdissa: Zoomaus, himmennin ja tarkennus Dome-kameroiden liikuttaminen Esiasennot ja kamerakierrot ZOOMAUS, HIMMENNIN JA TARKENNUS Kun dome-kameran ohjaus on käytössä, ohjaimet näkyvät videonäkymässä. Painike Kuvaus Zoomaa sisään Zoomaa ulos Kumoa zoom Himmentimen säätö: vaalenna kuvaa Himmentimen säätö: tummenna kuvaa Tarkennuksen säätö: tarkenna kauas Tarkennuksen säätö: tarkenna lähelle MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 28

29 HUOMAA: Käytä zoomaukseen hiiren rullanappia. DOME-KAMEROIDEN LIIKUTTAMINEN Dome-kameran liikuttaminen: Dome-kameran kuvan keskellä on ohjauskuvake. Liikuta kameraa napsauttamalla kuvaketta ja vetämällä sitä haluamaasi suuntaan. Mikäli kamera tukee keskitystä, voit napsauttaa missä tahansa kohdassa kuva-alaa, ja kamera keskittää kuvan napsautettuun pisteeseen. Mikäli kamera tukee alueellista zoomausta, voit maalata osan kuva-alueesta, ja kamera keskittää ja zoomaa kuvan automaattisesti valitulle alueelle. ESIASENNOT JA KAMERAKIERROT Voit tallentaa helposti käyttöön otettavia dome-kamera-asentoja ja luoda dome-kamerakiertoja, joissa kamera liikkuu automaattisesti asennosta toiseen. Voit luoda, muokata, poistaa ja katsoa dome-kamera-asentoja ja -kiertoja Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehdellä. Asentoja ja kiertoja voidaan tarkastella suoraan dome-kameran ohjaimista alla kuvatulla tavalla. Dome-kameran ohjaus -välilehti Ominaisuudet-ikkunassa. A. Kamerakierrot B. Kamerakiertojen muokkaaminen C. Kamerakiertojen MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 29

30 ohjaamiseen käytettävät painikkeet D. Esiasennot E. Esiasentojen lisäys- ja poistopainikkeet DOME-KAMERAN OHJAUS -VÄLILEHDEN AVAAMINEN Näytä Dome-kameran ohjaus -näkymä tekemällä jokin seuraavista: Napsauta dome-kameraa Navigaattorissa hiiren kakkospainikkeella ja valitse Dome-kameran ominaisuudet. Napsauta dome-kameranäkymää hiiren kakkospainikkeella ja valitse Dome-kameran ominaisuudet. HUOMAA: Dome-kameran hallinnan tulee olla aktiivisena. Lisätietoja Ominaisuudet-ikkunasta on kohdassa Laitteen ominaisuudet. DOME-KAMERAN KÄÄNTÄMINEN ESIASENTOON Siirrä kamera johonkin esiasentoon tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Valitse asento ja valitse sitten asento, johon haluat kääntää kameran. Valitse asento Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä Tallennetut asennot -luettelosta. Aktivoi dome-kameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. DOME-KAMERAN KIERTO-OHJELMAN KÄYNNISTÄMINEN Aloita kamerakierto tekemällä jokin seuraavista: Napsauta dome-kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse sitten kierto, jonka haluat käynnistää. Valitse kierto Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehden Kamerakierrot-luettelosta ja napsauta Käynnistä/pysäytä kamerakierto -painiketta. Aktivoi dome-kameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 30

31 HUOMAA:Kun kierto on käynnissä, kulloinenkin asento näkyy Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehden Esiasennot-luettelossa. Seuraava- ja Edellinen-painikkeilla voit siirtyä seuraavaan tai edelliseen asentoon manuaalisesti pysäyttämättä kiertoa. KIERRON PYSÄYTTÄMINEN: Pysäytä kamerakierros tekemällä jokin seuraavista: Jos käynnistit kamerakierron Dome-kameran ohjaus -välilehdeltä, voit pysäyttää se vapauttamalla Käynnistä/pysäytä kamerakierto -painikkeen. Jos käynnistit kierron valitsemalla sen kuvaikkunan päältä, Navigaattorista tai Karttatyökalusta, voit pysäyttää kierron kääntämällä kameraa manuaalisesti tai valitsemalla esiasennon Esiasennot -listasta. ESIASENTOJEN LISÄÄMINEN JA POISTAMINEN HUOMAA: Sinun on otettava dome-kamera hallintaan ennen kuin voit lisätä tai poistaa asentoja. Esiasennon lisääminen: 1. Käännä kamera asentoon, jonka haluat tallentaa. Voit myös säätää zoomausta, tarkennusta ja himmennintä. 2. Napsauta Ominaisuudet-ikkunan Dome-kameran ohjaus -välilehdellä Lisää esiasento -painiketta Tallennetut asennot -valikon alapuolella ja valitse Tallenna asento. 3. Kirjoita asennolle nimi ja napsauta OK. Esiasennon poistaminen: 1. Valitse poistettava asento Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä. 2. Napsauta Esiasennot valikon vieressä olevaa Poista-painiketta ja valitse Poista asento. 3. Napsauta OK. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 31

32 KAMERAKIERTOJEN LISÄÄMINEN JA POISTAMINEN HUOMAA: Sinun on otettava dome-kamera hallintaan ennen kuin voit lisätä tai poistaa kamerakierroksia. Kamerakierron lisääminen: 1. Valitse Ominaisuudet-ikkunan Dome-kameran ohjaus-välilehdeltä Muokkaa kamerakiertoja. 2. Napsauta Kamerakierrot-luettelon vieressä olevaa Lisää kamerakierto-painiketta. 3. Kirjoita kierrolle nimi ja napsauta OK. 4. Valitse Esiasennot-luettelosta asento, jonka haluat lisätä kierrokseen, ja napsauta Lisää. VIHJE: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää tai poista yksittäisiä kameroita pitämällä CTRL-painike painettuna ja napsauttamalla kameroita, jotka haluat lisätä tai poistaa. HUOMAA: Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. Poista esiasento kierrosta valitsemalla asento ja napsauttamalla Poista. 5. Napsauta Valitut asennot -luettelosta lisäämääsi asentoa ja aseta aika, jonka kamera pysyy asennossa (Pysähdysaika) sekä nopeus, jolla kamera siirtyy seuraavaan asentoon (Siirtymisaika). 6. Tallenna kierto napsauttamalla OK. HUOMAA: Kun esiasennot tallennetaan tallentimelle, niiden määrää ei ole rajoitettu. Joillakin kameramalleilla esiasennot tallennetaan kuitenkin kameralle, jolloin niiden enimmäismäärä on yleensä rajallinen. Kierrot tallennetaan aina tallentimelle, eikä niiden määrää ole rajoitettu. Kierron poistaminen: 1. Valitse Kamerakiertojen muokkaus -ikkunassa kierto, jonka haluat poistaa. 2. Napsauta Poista kierto. 3. Napsauta OK. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 32

33 KOTIASENTO Voit määrittää dome-kameran kotiasennoksi esiasennon tai kamerakierron. Jos kameraa ei käytetä määrätyn ajan kuluessa, se siirtyy automaattisesti kotiasentoon. Kotiasennon määrittäminen: 1. Valitse kohdassa Kamerakiertojen muokkaus esiasento tai kamerakierto, jonka haluat asettaa kotiasennoksi. 2. Määritä aika, jonka kuluttua kamera siirtyy kotiasentoon. 3. Voit pakottaa kameran esiasennosta kotiasentoon valitsemalla Käännä kotiasentoon esiasennosta -valintaruudun. 4. Vaikka kierto olisi käynnissä, voit pakottaa kameran kotiasentoon määritetyn ajan kuluttua valitsemalla Käännä kotiasentoon kamerakierrosta. 5. Napsauta OK. HÄLYTYSTOIMINTO Dome-kamera voidaan kääntää automaattisesti esiasentoon tai järjestelmä voi käynnistää dome-kamerakierron hälytyksen aktivoituessa. Järjestelmänvalvoja voi asettaa tämän hälytystoiminnon System Manager. KAMERAN VARAAMINEN Vain yksi käyttäjä kerrallaan voi ohjata dome-kameraa. Voit kuitenkin ottaa dome-kameran hallintaasi toiselta käyttäjältä, mikäli olet saanut siihen valtuudet. ANALOGINEN PAIKALLINEN VIDEO Paikallinen seuraaminen tarkoittaa, että kuva piirretään suoraan kaappauskortista näytönohjaimeen. Toiminto on käytettävissä vain silloin, kun Workstation-ohjelma ja tallennin ovat samalla tietokoneella. Lisäksi kameroiden on oltava profiilissasi, ja sinulla on oltava oikeus seurata niiltä paikallista kuvaa. Mirasys N -sarjan NVR-tallentimissa ei ole paikallista seurantaa. Toisin kuin Navigaattorin kautta tapahtuva reaaliaikainen seuranta, paikallinen seuranta ei kuormita tallentimen prosessoria. Siksi kannattaa käyttää paikallista seurantaa aina kun se on mahdollista. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 33

34 Seuraa paikallisten kameroiden kuvaa tekemällä jokin seuraavista: Valitse valikkopalkista Ikkunat ja sitten Paikalliset kamerat. Napsauta työkalurivin Paikalliset kamerat painiketta. Paikallinen seuraaminen. A. Pienennä-, Suurenna- ja Sulje-painikkeet B. Näyttää hälytyslistan C. Napsauta piilottaaksesi ohjauspaneelin D. Painikkeista voit valita, kuinka monta samanaikaista kuvaa näytetään E. Valittavissa olevat kamerat F. Ohjauspaneeli G. Kuva-alue Muuttaaksesi samanaikaisesti näytettävien kuvien määrän: Napsauta jotakin näytön ulkoasun muokkauspainikkeista (D). Kameroiden valitseminen: Vedä kamera kuva-alueelle oikealla puolella olevasta kameraluettelosta. Kameroiden järjestyksen muuttaminen: Vedä kamera uuteen paikkaan kuva-alueella. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 34

35 Suurenna kuva-alue tekemällä jokin seuraavista: Kaksoisnapsauta ikkunan otsikkoriviä. Napsauta Suurenna-painiketta ikkunan oikeassa yläkulmassa. Yksittäisen kameranäkymän suurentaminen: Kun ikkunassa on useita videonäkymiä, voit suurentaa yksittäisen videonäkymän sitä kaksoisnapsauttamalla. Kaksoisnapsauttamalla suurennettua kameranäkymää saat palautettua alkuperäisen näkymän. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 35

36 VIDEOLÄHDÖT Voit näyttää videokuvaa tallentimen videolähtöihin liitetyillä monitoreilla. Mirasys N -sarjan NVR-tallentimissa ei ole videolähtöjä. KAMEROIDEN VALINTA Valitse monitorissa näytettävä kamera tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Valitse kamera ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse kameraluettelosta kamera, jonka haluat näyttää. KAMERAKIERRON ALOITUS Aloita kamerakierto tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse Kaikki kamerakierrot -luettelosta kierto jonka haluat poistaa. Napsauta Toisto. VIDEOLÄHTÖNÄKYMÄ Käytä videolähtönäkymää monitorissa näytettävän kameran valitsemiseen ja kamerakierrosten ohjaamiseen. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 36

37 Videolähtönäkymä. A. Tallennetut kamerakierrot B. Kamerakierron ohjaimet C. Näyttää valitun kameran monitorissa. Näytä monitorinäkymä tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. Napsauta videolähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse monitori Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Monitorissa näytettävän kameran valitseminen: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Valitse kamera ja valitse kamera luettelosta. Valitse kamera videolähtönäkymän kameraluettelosta. Aloita kamerakierto tekemällä jokin seuraavista: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Käynnistä kamerakierto ja valitse kierto luettelosta. Valitse kierto videolähtönäkymän Kamerakierrot-valikosta ja napsauta Toista. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 37

38 Kamerakierron pysäyttäminen: Vapauta Toista-painike. Jos kierto käynnistetään uudelleen, se alkaa ensimmäisestä kamerasta. Manuaalinen siirtyminen seuraavaan tai edelliseen kameraan: Napsauta Edellinen kamera tai Seuraava kamera -painiketta. Huomaa, että manuaalinen ohjaus lopettaa käynnissä olevan kamerakierron. VIDEOLÄHTÖ-OMINAISUUDET Videolähdöillä on kaksi välilehteä Ominaisuudet-ikkunassa: Kuvaus. Sisältää lähdön valinnaisen kuvauksen ja mahdollisesti myös ainoastaan järjestelmänvalvojille näkyvän kuvauksen. Näytettävät tiedot. Tältä välilehdeltä voit valita, mitä tietoja videolähtönäkymässä näytetään (monitorin nimi, päiväys, aika). Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että videlähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta videolähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MONITOREISSA NÄYTETTÄVIEN KAMERAKIERTOJEN MUOKKAAMINEN JA LISÄÄMINEN Voit muokata kamerakierroksia ja lisätä niitä, jos olet saanut siihen valtuudet. Kamerakierron lisääminen: 1. Napsauta monitoria hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Muokkaa kamerakiertoja. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 2. Napsauta Lisää kamerakierto -painiketta Kaikki kamerakierrot -luettelon vieressä ja kirjoita kierrolle nimi. 3. Valitse vasemmasta ruudusta kamerat, jotka haluat lisätä kiertoon, ja napsauta Lisää. Vaihtoehtoisesti voit valita kamerat ja vetää ne oikeanpuoleiseen ruutuun. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 38

39 Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. Poista kamera kierrosta valitsemalla se ja napsauttamalla Poista kamera -painiketta. Muuta kameran pysähdysaikaa valitsemalla kamera ja vetämällä sitten luettelon alla olevaa liukusäädintä. Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää tai poista yksittäisiä kameroita pitämällä CTRL-painike painettuna ja napsauttamalla kameroita, jotka haluat lisätä tai poistaa. 4. Tallenna kierto napsauttamalla OK. Kamerakierron muokkaaminen. A. Valittavissa olevat kamerat B. Kamerakiertoluettelo C. Lisää, muokkaa ja poista kamerakiertoja D. Kamerakiertoon sisältyvät kamerat ja niiden pysähdysajat. E. Poista valittu kamera kamerakierrosta F. Määritä valitun kameran pysähdysaika. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 39

40 Kamerakierron muokkaaminen: Valitse kiertoluettelosta kierto, jota haluat muokata. Voit muokata seuraavia asetuksia: Muuta kierron nimi napsauttamalla Muuta kamerakierron nimi -painiketta ja kirjoita sitten kierrolle uusi nimi. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan luettelossa. Poista kamera valitsemalla se ja napsauttamalla Poista kamera -painiketta. Lisää kamera kiertoon valitsemalla se vasemmasta ruudusta ja napsauttamalla Lisää. Kamerakierron poistaminen: 1. Valitse Kaikki kamerakierrot -luettelosta kierto, jonka haluat poistaa. 2. Napsauta luettelon vieressä olevaa Poista kamerakierto -painiketta. 3. Tallenna muutokset napsauttamalla OK. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 40

41 DIGITAALILÄHDÖT Digitaalilähtöjä käytetään ulkoisten laitteiden, kuten ovien, porttien tai valojen ohjaamiseen. DIGITAALILÄHTÖNÄKYMÄ Digitaalilähtönäkymä näyttää lähdön tilan (avoin/suljettu). Voit myös hallita lähtöjä näkymässä. Kaksi digitaalilähtönäkymää. Ensimmäinen lähtö on avoin, toinen on suljettu. Digitaalilähdöille voi käyttää myös muita kuin yllä olevia kuvakkeita. Näytä digitaalilähtönäkymä tekemällä jokin seuraavista: Vedä digitaalilähtö Navigaattorista työalueelle. Napsauta digitaalista lähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse digitaalilähtö Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä näkymä. Digitaalilähdön tilan muuttaminen: Napsauta kuvaketta digitaalilähtönäkymässä. Lähdön tila muutetaan tai lähtöön lähetetään pulssi riippuen siitä, kumpi vaihtoehto on lähdön ensisijaisena toimintona. Ensisijainen toiminto määritetään System Managerissa. Molemmat komennot (Vaihda tilaa (avaa/sulje) ja Lähetä pulssi), ovat käytettävissä Ominaisuudet-ikkunan Lähdön MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 41

42 ohjaus-välilehdellä. Lisätietoja välilehdestä on kohdassa Digitaalilähdön ominaisuudet. DIGITAALILÄHTÖVALIKKO Digitaalilähtövalikossa on seuraavat komennot: Näytä näkymä. Näyttää digitaalilähtönäkymän, jossa voit hallita lähtöä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Vaihda tilaa (avaa/sulje). Tämä komento muuttaa lähdön tilan. Jos lähtö on suljettu, se avataan. Jos se on avoin, se suljetaan. Lähtö pysyy muutetussa tilassa, kunnes se muutetaan uudelleen manuaalisesti tai hälytyksen seurauksena. Pulssi. Tila muutetaan vain määritetyksi ajaksi, minkä jälkeen lähtö palaa entiseen tilaansa. Määritä pulssin kesto Digitaalilähtö-välilehdellä Ominaisuudet-ikkunassa. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot. Näyttää Näytettävät tiedot-välilehden Ominaisuudet -ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Lähdön ohjaus. Näyttää Ominaisuudet-ikkunan Lähdön ohjaus -välilehden, josta voit ohjata lähtöä. Näytä valikko tekemällä jokin seuraavista: Napsauta digitaalilähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse digitaalilähtö Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella. DIGITAALILÄHDÖN OMINAISUUDET Digitaalilähdöillä on seuraavat välilehdet Ominaisuudet-ikkunassa: MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 42

43 Kuvaus Kuvaus-välilehdellä on digitaalilähdön yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Manager. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Name. Lähdön nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Lähdön ohjaus. Lähdön ohjaus -välilehdellä on seuraavat komennot: Kuvake Nimi Kuvaus Vaihda tilaa (avaa/sulje) Pulssi Pulssin kesto Päivitä Napsauta muuttaaksesi lähdön tilan. Napsauta muuttaaksesi lähdön tilan hetkellisesti. Määritä pulssin kesto vetämällä liukusäädintä. Päivittää kuvakkeen näyttämään lähdön tilan. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalilähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 43

44 DIGITAALITULOT Tallentimen digitaalituloihin voi liittää ulkoisia laitteita, esimerkiksi ovi- tai ikkuna-antureita. Tulojen tila näkyy kuvakkeina Workstation. Tiloja on kaksi: ei-aktiivinen ja aktiivinen. Kuvakkeet valitsee järjestelmänvalvoja. DIGITAALITULONÄKYMÄ Digitaalitulonäkymä näyttää digitaalitulon tilan: ei-aktiivinen tai aktiivinen. Kolme digitaalitulonäkymää. Näytä digitaalitulonäkymä tekemällä jokin seuraavista: Vedä digitaalitulo Navigaattorista työalueelle. Napsauta digitaalista tuloa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse digitaalitulo, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Digitaalitulokuvakkeen päivittäminen: Napsauta kuvaketta. DIGITAALITULOVALIKKO Valikossa on seuraavat komennot: Kuvaus: Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 44

45 Näytettävät tiedot: Näyttää Näytettävät tiedot-välilehden Ominaisuudet -ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Näytä digitaalitulovalikko tekemällä jokin seuraavista: Napsauta digitaalituloa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella. DIGITAALITULON OMINAISUUDET Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on digitaalitulon yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Manager. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Name. Tulon nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalitulonäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 45

46 AUDIO Tallennin voi sisältää kolmentyyppisiä audiokomponentteja: Yksisuuntaisia analogisia ja IP-kanavia Kaksisuuntaisia IP-kanavia Audioyhteyskanavan YKSISUUNTAISET AUDIOKANAVAT Järjestelmän jokainen tallennin voi sisältää yksisuuntaisia audiokanavia. Kanavat voivat sisältää sekä analogisia että digitaalisia lähteitä. Mikäli käyttäjäkohtaiset oikeutesi riittävät, voit kuunnella järjestelmän kautta reaaliaikaista ja tallennettua ääntä. Audionäkymä. A. Kanavan päiväys, aika ja nimi B. Tallennuksen tila. C. Mykistä D. Äänenvoimakkuuden säädin E. Äänenvoimakkuus F. Oskilloskooppi YKSISUUNTAISTEN AUDIOKANAVIEN AVAAMINEN Avaa audiokanava tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 46

47 Napsauta kanavaa hiiren kakkospainikkeella Navigaattorissa ja valitse Näytä reaaliaikainen näkymä. Valitse kanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Katso myös Laiteikkunat. AUDIONÄKYMÄ Audionäkymässä on seuraavat osat: Nimi, päiväys, aika, tila: Kuten kameranäkymässä. Oskilloskooppi: Visualisoi audiosignaalien taajuudet. Mykistä: Napsauta mykistääksesi äänen ja napsauta uudelleen (vapauta painike) kuullaksesi äänen. Äänen voimakkuus: Säätää äänenvoimakkuutta. Voit ohjata audionäkymää samoin kuin muitakin laitenäkymiä. Lisätietoja on kohdassa Laiteryhmien ja laitteiden käyttäminen. ÄÄNEN TOISTO Voit toistaa ääntä vain eteenpäin ja normaalilla nopeudella. Pikatoistossa ääntä ei toisteta, mutta menossa oleva kohta näkyy kaaviossa. Toista tallennettua ääntä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Napsauta audiokanavaa hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse audiokanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. ÄÄNEN HAKU Tarkastele tallennettua ääntä napsauttamalla toistopaneelin Graafinen haku -painiketta. Lisätietoja on kohdassa Graafinen haku. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 47

48 AUDIO-OMINAISUUDET Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus: Sisältää audiokanavan kuvauksen. Näytettävät tiedot: Tältä välilehdeltä voit valita, mitä tietoja audionäkymässä näytetään. Päivitys: Tältä välilehdeltä voit valita, päivitetäänkö kanavaa jatkuvasti vai ainoastaan silloin, kun järjestelmä havaitsee ääntä. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että audiokanavanäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta audiokanavanäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus, Laitetiedot tai Päivitys). KAKSISUUNTAINEN IP-AUDIO Kaksisuuntaisessa IP-audiossa käyttäjät voivat kommunikoida (tyypillisesti) kameran mikrofonin ja kaiuttimen sekä Workstationiin liitetyn mikrofonin ja kaiuttimen / kuulokkeiden yli. Kaksisuuntainen IP-audio voidaan käynnistää ja sulkea mikrofonillisen IP-kameran kameranäkymästä. KAKSISUUNTAISEN IP-AUDIOKANAVAN AVAAMINEN Voit avata kaksisuuntaisen IP-audiokanavan kuuntelemista tai toistoa varten samalla tavoin kuin yksisuuntaisen audiokanavan (katso Yksisuuntaisten audiokanavien avaaminen) tai kommunikointia varten napsauttamalla audiokuvaketta mikrofonillisen kameran kameranäkymästä. Kaksisuuntaisen IP-audiokanavan avaaminen: Napsauta audiokuvaketta kaksisuuntaiseen IP-audioon yhdistetyn kameran kameranäkymässä (viereisen kuvan audiokuvake näyttää yhteyden olevan poikki, Closed ). Katso myös Laiteikkunat. MIRASYS VMS 7.3 COPYRIGHT MIRASYS LTD SIVU 48
