1 Mirasys VMS Järjestelmänvalvojan opas

2 MIRASYS VMS 7.2 MIRASYS LTD SIVU 2

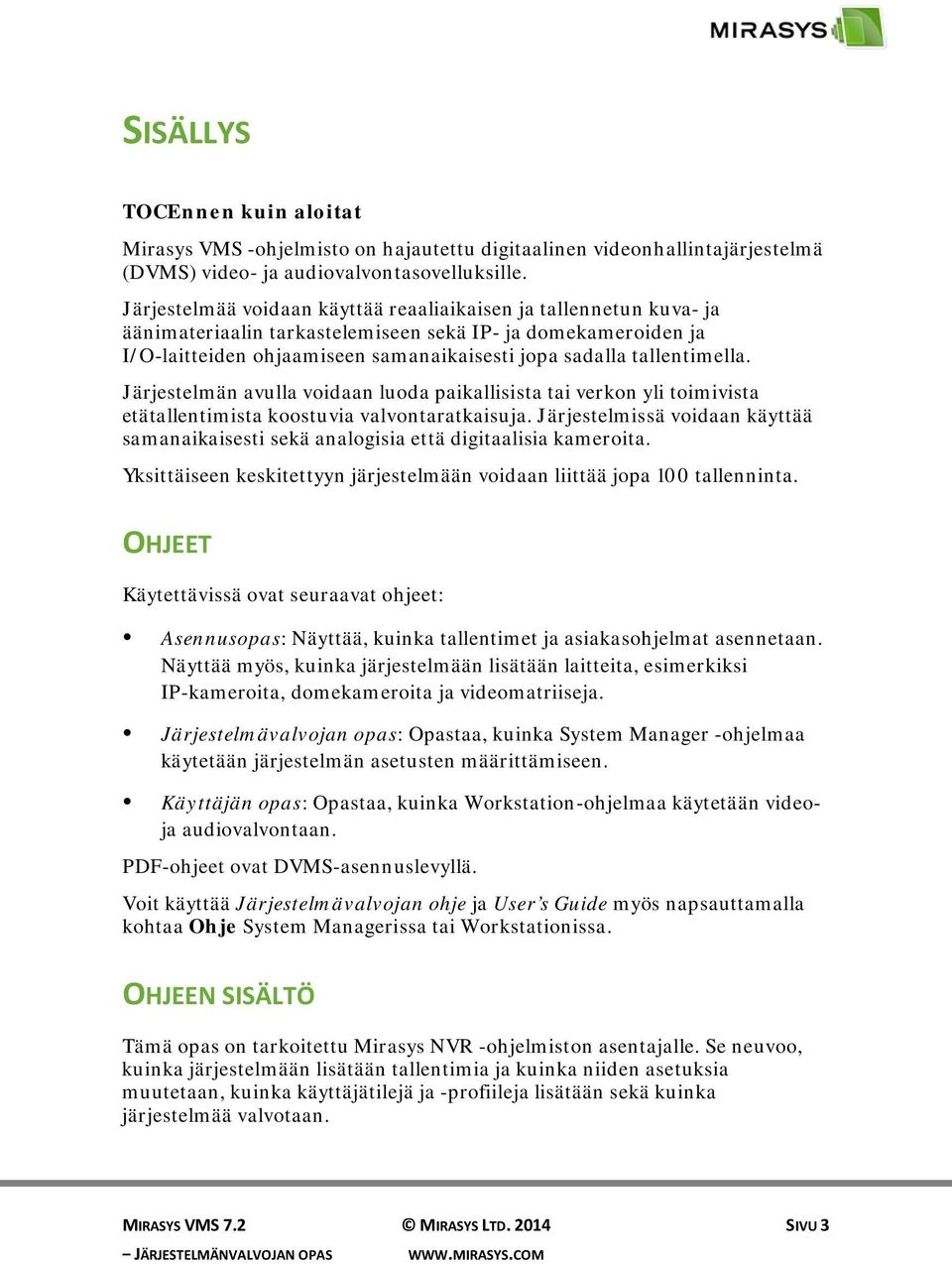

3 SISÄLLYS TOCEnnen kuin aloitat Mirasys VMS -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (DVMS) video- ja audiovalvontasovelluksille. Järjestelmää voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen sekä IP- ja domekameroiden ja I/O-laitteiden ohjaamiseen samanaikaisesti jopa sadalla tallentimella. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. OHJEET Käytettävissä ovat seuraavat ohjeet: Asennusopas: Näyttää, kuinka tallentimet ja asiakasohjelmat asennetaan. Näyttää myös, kuinka järjestelmään lisätään laitteita, esimerkiksi IP-kameroita, domekameroita ja videomatriiseja. Järjestelmävalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään videoja audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmävalvojan ohje ja User s Guide myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. OHJEEN SISÄLTÖ Tämä opas on tarkoitettu Mirasys NVR -ohjelmiston asentajalle. Se neuvoo, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetuksia muutetaan, kuinka käyttäjätilejä ja -profiileja lisätään sekä kuinka järjestelmää valvotaan. MIRASYS VMS 7.2 MIRASYS LTD SIVU 3

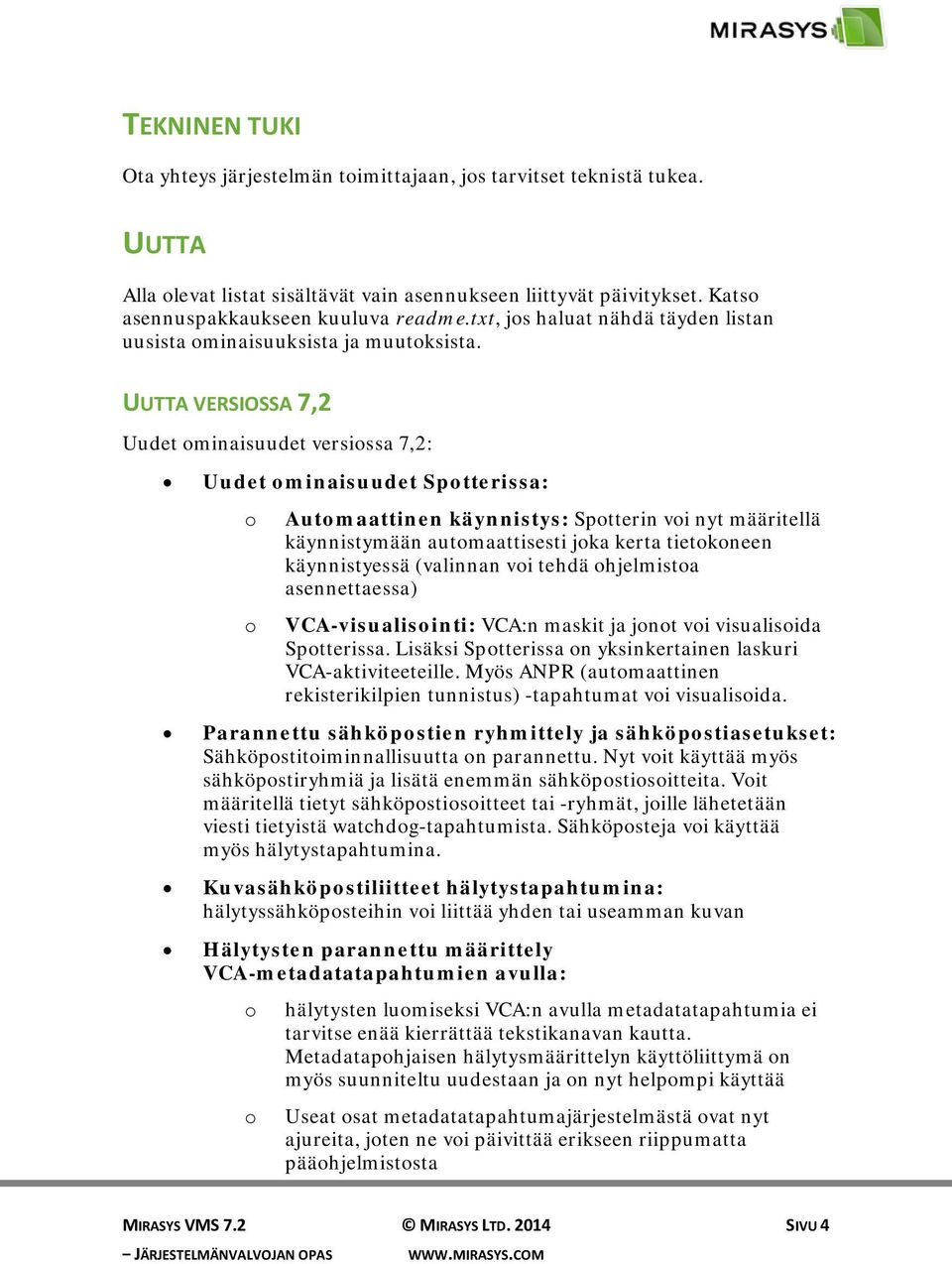

4 TEKNINEN TUKI Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. UUTTA Alla olevat listat sisältävät vain asennukseen liittyvät päivitykset. Katso asennuspakkaukseen kuuluva readme.txt, jos haluat nähdä täyden listan uusista ominaisuuksista ja muutoksista. UUTTA VERSIOSSA 7,2 Uudet ominaisuudet versiossa 7,2: Uudet ominaisuudet Spotterissa: o o Automaattinen käynnistys: Spotterin voi nyt määritellä käynnistymään automaattisesti joka kerta tietokoneen käynnistyessä (valinnan voi tehdä ohjelmistoa asennettaessa) VCA-visualisointi: VCA:n maskit ja jonot voi visualisoida Spotterissa. Lisäksi Spotterissa on yksinkertainen laskuri VCA-aktiviteeteille. Myös ANPR (automaattinen rekisterikilpien tunnistus) -tapahtumat voi visualisoida. Parannettu sähköpostien ryhmittely ja sähköpostiasetukset: Sähköpostitoiminnallisuutta on parannettu. Nyt voit käyttää myös sähköpostiryhmiä ja lisätä enemmän sähköpostiosoitteita. Voit määritellä tietyt sähköpostiosoitteet tai -ryhmät, joille lähetetään viesti tietyistä watchdog-tapahtumista. Sähköposteja voi käyttää myös hälytystapahtumina. Kuvasähköpostiliitteet hälytystapahtumina: hälytyssähköposteihin voi liittää yhden tai useamman kuvan Hälytysten parannettu määrittely VCA-metadatatapahtumien avulla: o o hälytysten luomiseksi VCA:n avulla metadatatapahtumia ei tarvitse enää kierrättää tekstikanavan kautta. Metadatapohjaisen hälytysmäärittelyn käyttöliittymä on myös suunniteltu uudestaan ja on nyt helpompi käyttää Useat osat metadatatapahtumajärjestelmästä ovat nyt ajureita, joten ne voi päivittää erikseen riippumatta pääohjelmistosta MIRASYS VMS 7.2 MIRASYS LTD SIVU 4

5 Optimoitu kamera-automaattihaku: Onvif-ajuri sisältyy nyt asennuspakkaukseen. Käyttäjä voi valita joko natiiviajurin tai Onvif-ajurin kameraan yhdistämiseksi. 360-kuvan selventäminen Spotterissa: Valittujen 360-kameroiden kuvat voi nyt selventää Spotter-asiakasohjelmassa. UUTTA VERSIOSSA 7,0 Uudet ominaisuudet versiossa 7,0: Spotterin laajat parannukset: Mirasys VMS 7.0 keskittyy päivittämään Mirasys Spotterin Windows-version toiminnallisuutta, sisältäen hälytyksien käsittelyn, I/O:n ja audiotuen. Katso readme.txt saadaksesi tietoja Spotteriin lisätyistä toiminnoista. Spotter-pluginit: Mirasys Spotterin Windows-versiota voi nyt parantaa eri plugineillä kuten hakutyökaluilla, ANPR+:lla ja geospatiaalisilla paikantimilla. Tämä ohjelmistopakkaus sisältää kaksi Spotter-pluginiä. Löydät ne kansiosta "Spotter Plugins" Ketterä virtuaalimatriisi: Spotteria voi nyt laajentaa ketterällä virtuaalimatriisilla (valinnainen), jonka avulla voi luoda videomatriiseja ja -seiniä. Katso Mirasys AVM Guide saadaksesi lisätietoja. Automaattiset päivitykset: Mirasys VMS -orjapalvelimet voi päivittää automaattisesti versioon 7.0 versiosta tai uudemmista. Palvelinlisenssi on päivitettävä (System Manager -ohjelmassa) ennen kuin automaattinen päivitys on mahdollista. Katso Installation Guide saadaksesi lisätietoja. Datakanavien lisäys: Datakanavien määrää per tallennin on korotettu, aikaisemman 32 sijasta kanavia voi nyt olla 64. Varapalvelimet: Järjestelmä tukee nyt varapalvelimia, jotka voivat ottaa toisen tallentimen tehtävät, jos palvelin rikkoutuu. Katso Installation Guide saadaksesi lisätietoja. Automaattinen sisäänkirjautuminen: Spotterin Windows-versio tukee nyt automaattista sisäänkirjautumista. Lisätietoja on Spotter pikaoppaassa. Sähköpostitodennus Watchdogissa: Watchdog-hälytykset tukevat nyt SMTP-sähköpostitodennusta, joten sähköpostia voi lähettää nyt suoraan minkä tahansa SMTP-palvelimen kautta. Katso settings saadaksesi lisätietoja. MIRASYS VMS 7.2 MIRASYS LTD SIVU 5

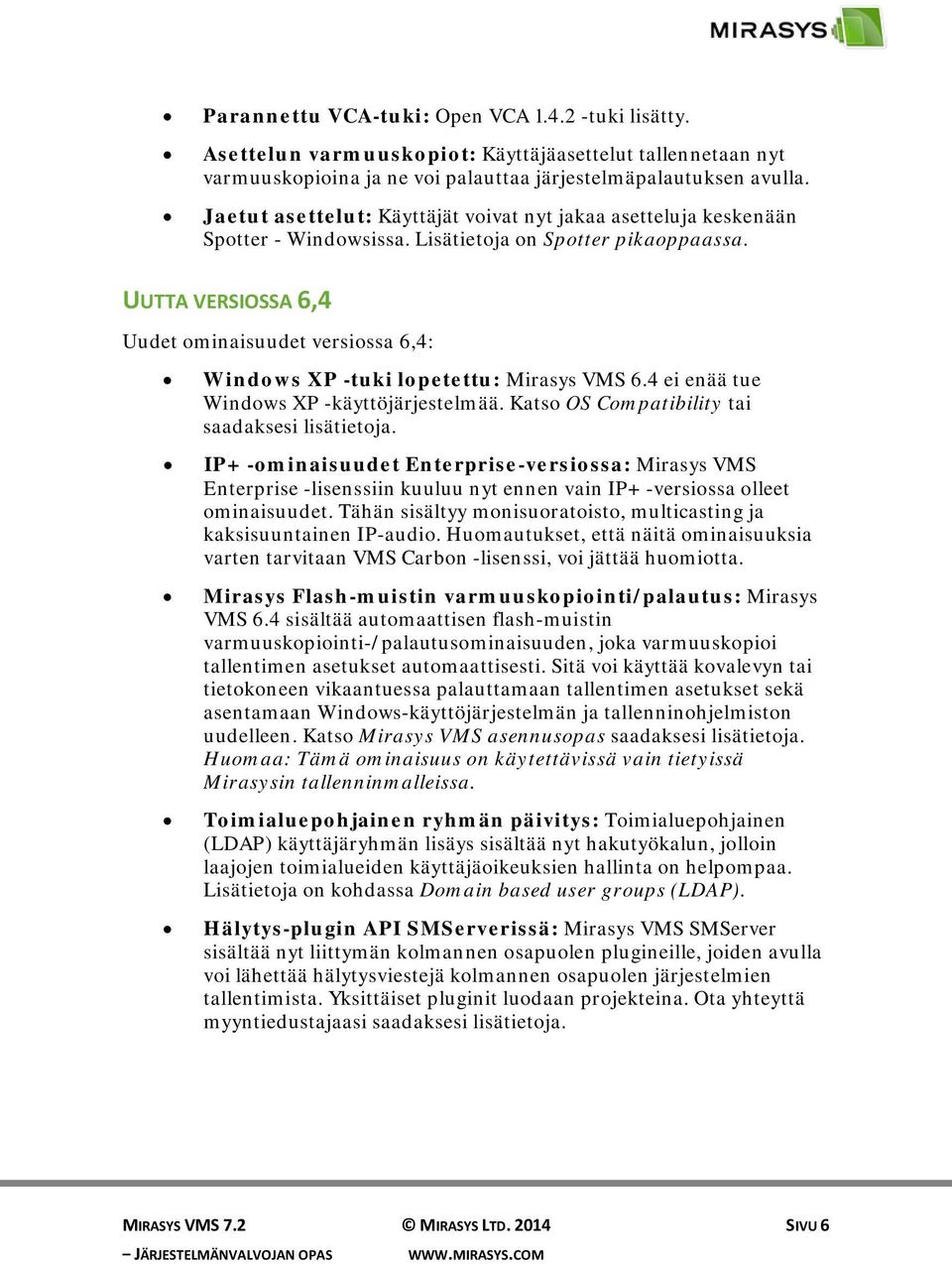

6 Parannettu VCA-tuki: Open VCA tuki lisätty. Asettelun varmuuskopiot: Käyttäjäasettelut tallennetaan nyt varmuuskopioina ja ne voi palauttaa järjestelmäpalautuksen avulla. Jaetut asettelut: Käyttäjät voivat nyt jakaa asetteluja keskenään Spotter - Windowsissa. Lisätietoja on Spotter pikaoppaassa. UUTTA VERSIOSSA 6,4 Uudet ominaisuudet versiossa 6,4: Windows XP -tuki lopetettu: Mirasys VMS 6.4 ei enää tue Windows XP -käyttöjärjestelmää. Katso OS Compatibility tai saadaksesi lisätietoja. IP+ -ominaisuudet Enterprise-versiossa: Mirasys VMS Enterprise -lisenssiin kuuluu nyt ennen vain IP+ -versiossa olleet ominaisuudet. Tähän sisältyy monisuoratoisto, multicasting ja kaksisuuntainen IP-audio. Huomautukset, että näitä ominaisuuksia varten tarvitaan VMS Carbon -lisenssi, voi jättää huomiotta. Mirasys Flash-muistin varmuuskopiointi/palautus: Mirasys VMS 6.4 sisältää automaattisen flash-muistin varmuuskopiointi-/palautusominaisuuden, joka varmuuskopioi tallentimen asetukset automaattisesti. Sitä voi käyttää kovalevyn tai tietokoneen vikaantuessa palauttamaan tallentimen asetukset sekä asentamaan Windows-käyttöjärjestelmän ja tallenninohjelmiston uudelleen. Katso Mirasys VMS asennusopas saadaksesi lisätietoja. Huomaa: Tämä ominaisuus on käytettävissä vain tietyissä Mirasysin tallenninmalleissa. Toimialuepohjainen ryhmän päivitys: Toimialuepohjainen (LDAP) käyttäjäryhmän lisäys sisältää nyt hakutyökalun, jolloin laajojen toimialueiden käyttäjäoikeuksien hallinta on helpompaa. Lisätietoja on kohdassa Domain based user groups (LDAP). Hälytys-plugin API SMServerissä: Mirasys VMS SMServer sisältää nyt liittymän kolmannen osapuolen plugineille, joiden avulla voi lähettää hälytysviestejä kolmannen osapuolen järjestelmien tallentimista. Yksittäiset pluginit luodaan projekteina. Ota yhteyttä myyntiedustajaasi saadaksesi lisätietoja. MIRASYS VMS 7.2 MIRASYS LTD SIVU 6

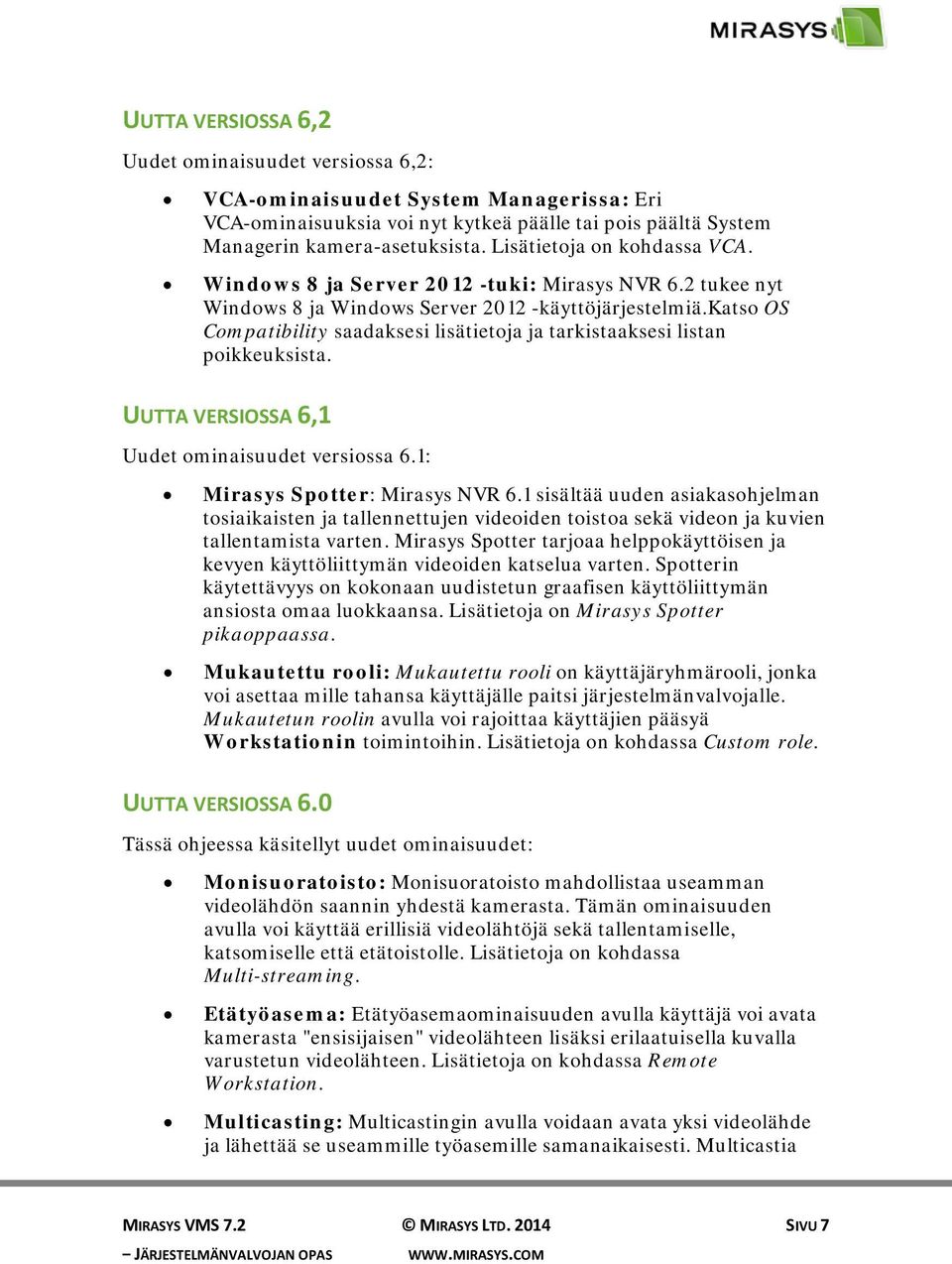

7 UUTTA VERSIOSSA 6,2 Uudet ominaisuudet versiossa 6,2: VCA-ominaisuudet System Managerissa: Eri VCA-ominaisuuksia voi nyt kytkeä päälle tai pois päältä System Managerin kamera-asetuksista. Lisätietoja on kohdassa VCA. Windows 8 ja Server tuki: Mirasys NVR 6.2 tukee nyt Windows 8 ja Windows Server käyttöjärjestelmiä.katso OS Compatibility saadaksesi lisätietoja ja tarkistaaksesi listan poikkeuksista. UUTTA VERSIOSSA 6,1 Uudet ominaisuudet versiossa 6.1: Mirasys Spotter: Mirasys NVR 6.1 sisältää uuden asiakasohjelman tosiaikaisten ja tallennettujen videoiden toistoa sekä videon ja kuvien tallentamista varten. Mirasys Spotter tarjoaa helppokäyttöisen ja kevyen käyttöliittymän videoiden katselua varten. Spotterin käytettävyys on kokonaan uudistetun graafisen käyttöliittymän ansiosta omaa luokkaansa. Lisätietoja on Mirasys Spotter pikaoppaassa. Mukautettu rooli: Mukautettu rooli on käyttäjäryhmärooli, jonka voi asettaa mille tahansa käyttäjälle paitsi järjestelmänvalvojalle. Mukautetun roolin avulla voi rajoittaa käyttäjien pääsyä Workstationin toimintoihin. Lisätietoja on kohdassa Custom role. UUTTA VERSIOSSA 6.0 Tässä ohjeessa käsitellyt uudet ominaisuudet: Monisuoratoisto: Monisuoratoisto mahdollistaa useamman videolähdön saannin yhdestä kamerasta. Tämän ominaisuuden avulla voi käyttää erillisiä videolähtöjä sekä tallentamiselle, katsomiselle että etätoistolle. Lisätietoja on kohdassa Multi-streaming. Etätyöasema: Etätyöasemaominaisuuden avulla käyttäjä voi avata kamerasta "ensisijaisen" videolähteen lisäksi erilaatuisella kuvalla varustetun videolähteen. Lisätietoja on kohdassa Remote Workstation. Multicasting: Multicastingin avulla voidaan avata yksi videolähde ja lähettää se useammille työasemille samanaikaisesti. Multicastia MIRASYS VMS 7.2 MIRASYS LTD SIVU 7

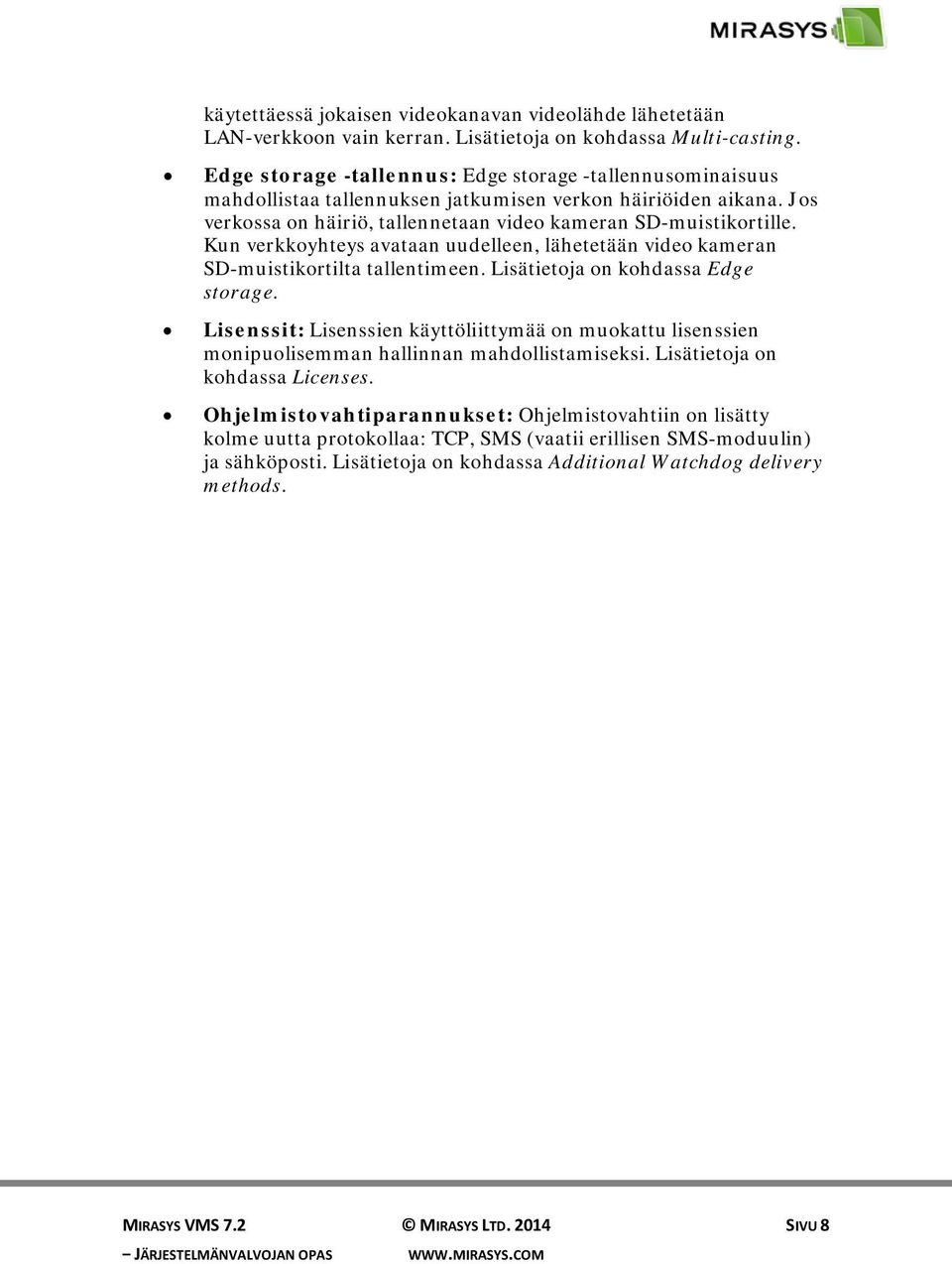

8 käytettäessä jokaisen videokanavan videolähde lähetetään LAN-verkkoon vain kerran. Lisätietoja on kohdassa Multi-casting. Edge storage -tallennus: Edge storage -tallennusominaisuus mahdollistaa tallennuksen jatkumisen verkon häiriöiden aikana. Jos verkossa on häiriö, tallennetaan video kameran SD-muistikortille. Kun verkkoyhteys avataan uudelleen, lähetetään video kameran SD-muistikortilta tallentimeen. Lisätietoja on kohdassa Edge storage. Lisenssit: Lisenssien käyttöliittymää on muokattu lisenssien monipuolisemman hallinnan mahdollistamiseksi. Lisätietoja on kohdassa Licenses. Ohjelmistovahtiparannukset: Ohjelmistovahtiin on lisätty kolme uutta protokollaa: TCP, SMS (vaatii erillisen SMS-moduulin) ja sähköposti. Lisätietoja on kohdassa Additional Watchdog delivery methods. MIRASYS VMS 7.2 MIRASYS LTD SIVU 8

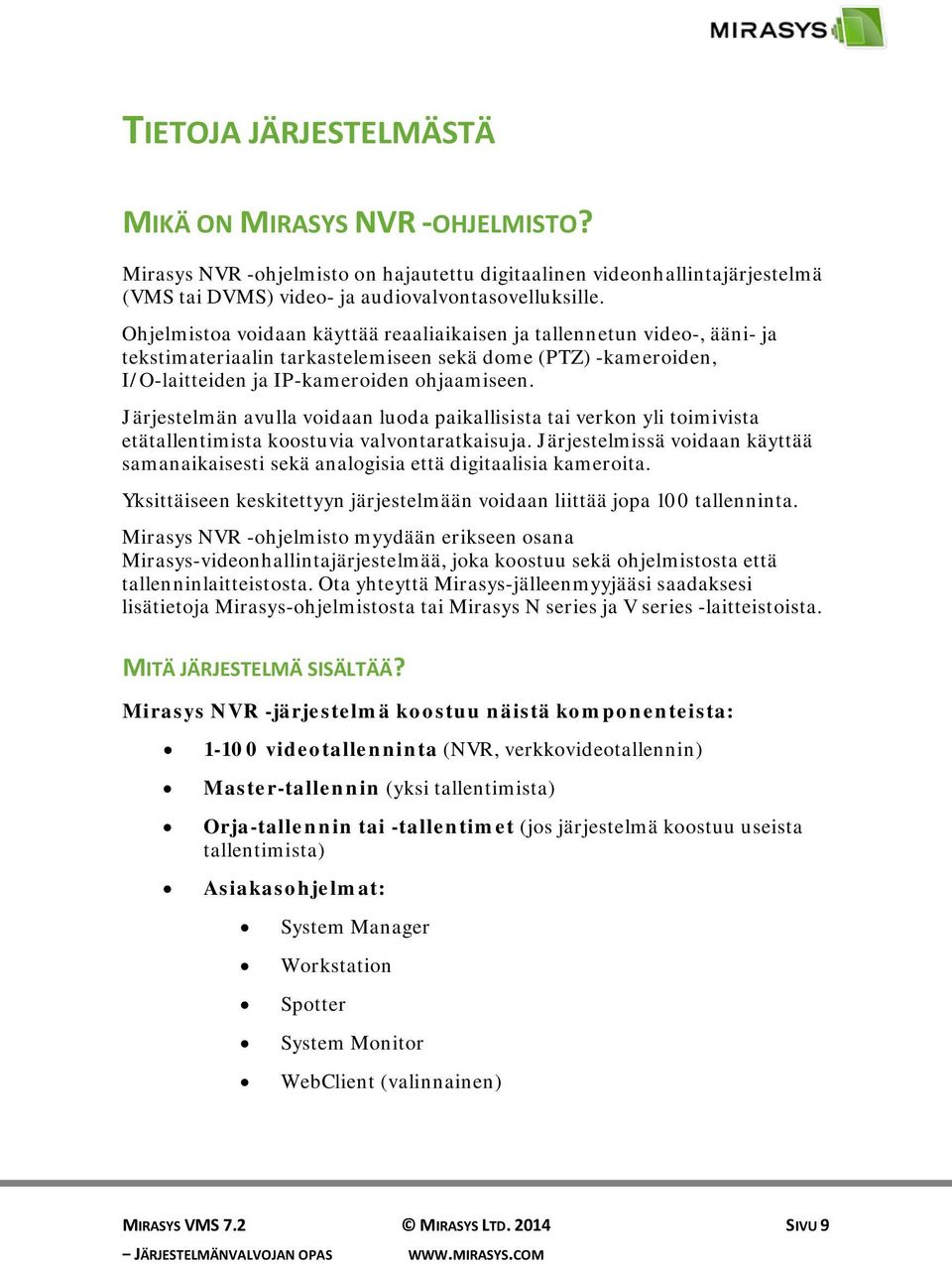

9 TIETOJA JÄRJESTELMÄSTÄ MIKÄ ON MIRASYS NVR -OHJELMISTO? Mirasys NVR -ohjelmisto on hajautettu digitaalinen videonhallintajärjestelmä (VMS tai DVMS) video- ja audiovalvontasovelluksille. Ohjelmistoa voidaan käyttää reaaliaikaisen ja tallennetun video-, ääni- ja tekstimateriaalin tarkastelemiseen sekä dome (PTZ) -kameroiden, I/O-laitteiden ja IP-kameroiden ohjaamiseen. Järjestelmän avulla voidaan luoda paikallisista tai verkon yli toimivista etätallentimista koostuvia valvontaratkaisuja. Järjestelmissä voidaan käyttää samanaikaisesti sekä analogisia että digitaalisia kameroita. Yksittäiseen keskitettyyn järjestelmään voidaan liittää jopa 100 tallenninta. Mirasys NVR -ohjelmisto myydään erikseen osana Mirasys-videonhallintajärjestelmää, joka koostuu sekä ohjelmistosta että tallenninlaitteistosta. Ota yhteyttä Mirasys-jälleenmyyjääsi saadaksesi lisätietoja Mirasys-ohjelmistosta tai Mirasys N series ja V series -laitteistoista. MITÄ JÄRJESTELMÄ SISÄLTÄÄ? Mirasys NVR -järjestelmä koostuu näistä komponenteista: videotallenninta (NVR, verkkovideotallennin) Master-tallennin (yksi tallentimista) Orja-tallennin tai -tallentimet (jos järjestelmä koostuu useista tallentimista) Asiakasohjelmat: System Manager Workstation Spotter System Monitor WebClient (valinnainen) MIRASYS VMS 7.2 MIRASYS LTD SIVU 9

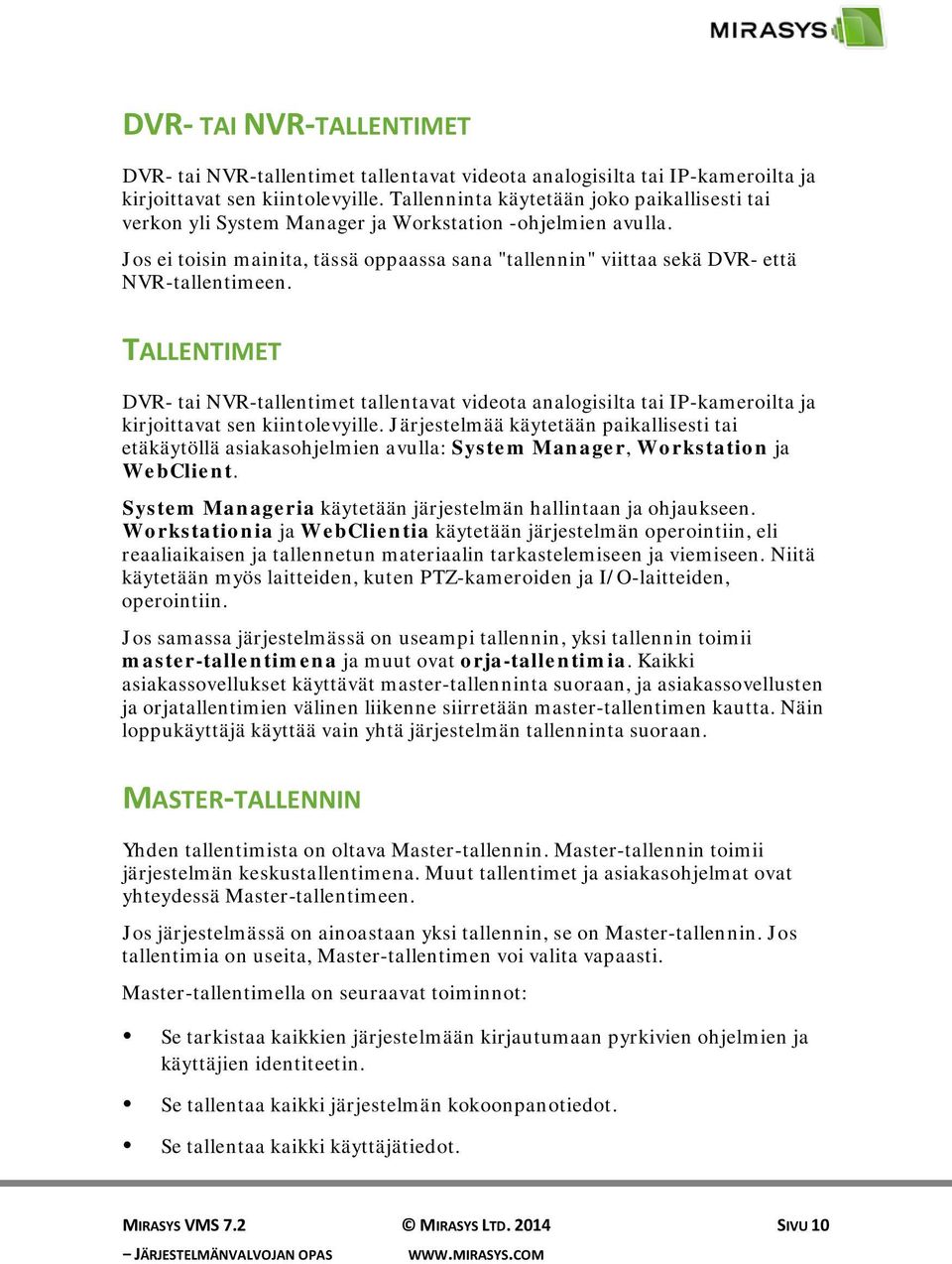

10 DVR- TAI NVR-TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Jos ei toisin mainita, tässä oppaassa sana "tallennin" viittaa sekä DVR- että NVR-tallentimeen. TALLENTIMET DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Järjestelmää käytetään paikallisesti tai etäkäytöllä asiakasohjelmien avulla: System Manager, Workstation ja WebClient. System Manageria käytetään järjestelmän hallintaan ja ohjaukseen. Workstationia ja WebClientia käytetään järjestelmän operointiin, eli reaaliaikaisen ja tallennetun materiaalin tarkastelemiseen ja viemiseen. Niitä käytetään myös laitteiden, kuten PTZ-kameroiden ja I/O-laitteiden, operointiin. Jos samassa järjestelmässä on useampi tallennin, yksi tallennin toimii master-tallentimena ja muut ovat orja-tallentimia. Kaikki asiakassovellukset käyttävät master-tallenninta suoraan, ja asiakassovellusten ja orjatallentimien välinen liikenne siirretään master-tallentimen kautta. Näin loppukäyttäjä käyttää vain yhtä järjestelmän tallenninta suoraan. MASTER-TALLENNIN Yhden tallentimista on oltava Master-tallennin. Master-tallennin toimii järjestelmän keskustallentimena. Muut tallentimet ja asiakasohjelmat ovat yhteydessä Master-tallentimeen. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin. Se tallentaa kaikki järjestelmän kokoonpanotiedot. Se tallentaa kaikki käyttäjätiedot. MIRASYS VMS 7.2 MIRASYS LTD SIVU 10

11 Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Se tallentaa watchdog-tapahtuman Se tallentaa hälytykset Se tallentaa muutostiedot ASIAKASOHJELMAT System Manager -ohjelma on järjestelmänvalvojan ohjelma, jota käytetään seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Workstation-ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden siirto ulos järjestelmästä ja tallennus paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. MIRASYS NVR -OHJELMISTON LISENSSITYYPIT Mirasys NVR -ohjelmistolla on kaksi peruslisenssityyppiä: pienten yritysten ja kaupan alan tarpeisiin räätälöity yhden palvelimen valvontaratkaisuihin tarkoitettu NVR Pro -lisenssi sekä useamman palvelimen ja käyttäjän ratkaisuihin suunniteltu NVR Enterprise -lisenssi. NVR PRO NVR Pro -lisenssi on tarkoitettu yhden tallentimen ratkaisuihin. Lisenssi on räätälöity vastaamaan vähittäismyynnin ja pienyritysten tarpeisiin. MIRASYS VMS 7.2 MIRASYS LTD SIVU 11

12 NVR Pro-lisenssi sisältää videovalvonnan perusominaisuudet, kuten reaaliaikaisen ja tallennetun videokuvan toiston, hakutyökalut sekä hälytystyökalut. Lisenssi ei tue edistyneempiä toimintoja, kuten karttatyökalua, arkistointia, audiokanavia tai tekstidatakanavia. NVR Pro -lisenssi käyttää samaa käyttöliittymää kuin Mirasys NVR Enterprise. Lisenssiin kuulumattomat toiminnot näkyvät käyttöliittymässä vaaleanharmaina. NVR ENTERPRISE NVR Enterprise -lisenssi sisältää Mirasys NVR -ohjelmiston täyden toiminnallisuuden. Se on tarkoitettu erityisesti useamman tallentimen ympäristöihin. Toisin kuin NVR Pro -lisenssi, NVR Enterprise tukee kaikkia Mirasys NVR -ohjelmiston toiminnallisuuksia. Lisenssi sallii maksimissaan 10 samanaikaista käyttäjää, joiden käyttäjäoikeudet voidaan määrittää profiilikohtaisesti. NVR Pro -lisenssi voidaan päivittää NVR Enterprise -lisenssiksi päivittämällä lisenssiavainta. Katso Mirasys NVR Installation Guide lisätietoja lisenssiavaimen päivittämisestä. LISENSSITYYPPIEN VERTAILUTAULUKKO Ominaisuus NVR Pro NVR Enterprise Kamerakanavat* ei rajoitusta ei rajoitusta Tallentimien maksimimäärä (100 päivitetyllä lisenssillä**) Käyttäjien maksimimäärä Vista-tuki asiakasohjelmille *** 5 samanaikaista (enintään 20) Kyllä 10 samanaikaista Kyllä Webclient & Gateway **** Kyllä Kyllä Tuki verkkolevyille (NAS) Kyllä Kyllä Äänen tallennus Ei Kyllä MIRASYS VMS 7.2 MIRASYS LTD SIVU 12

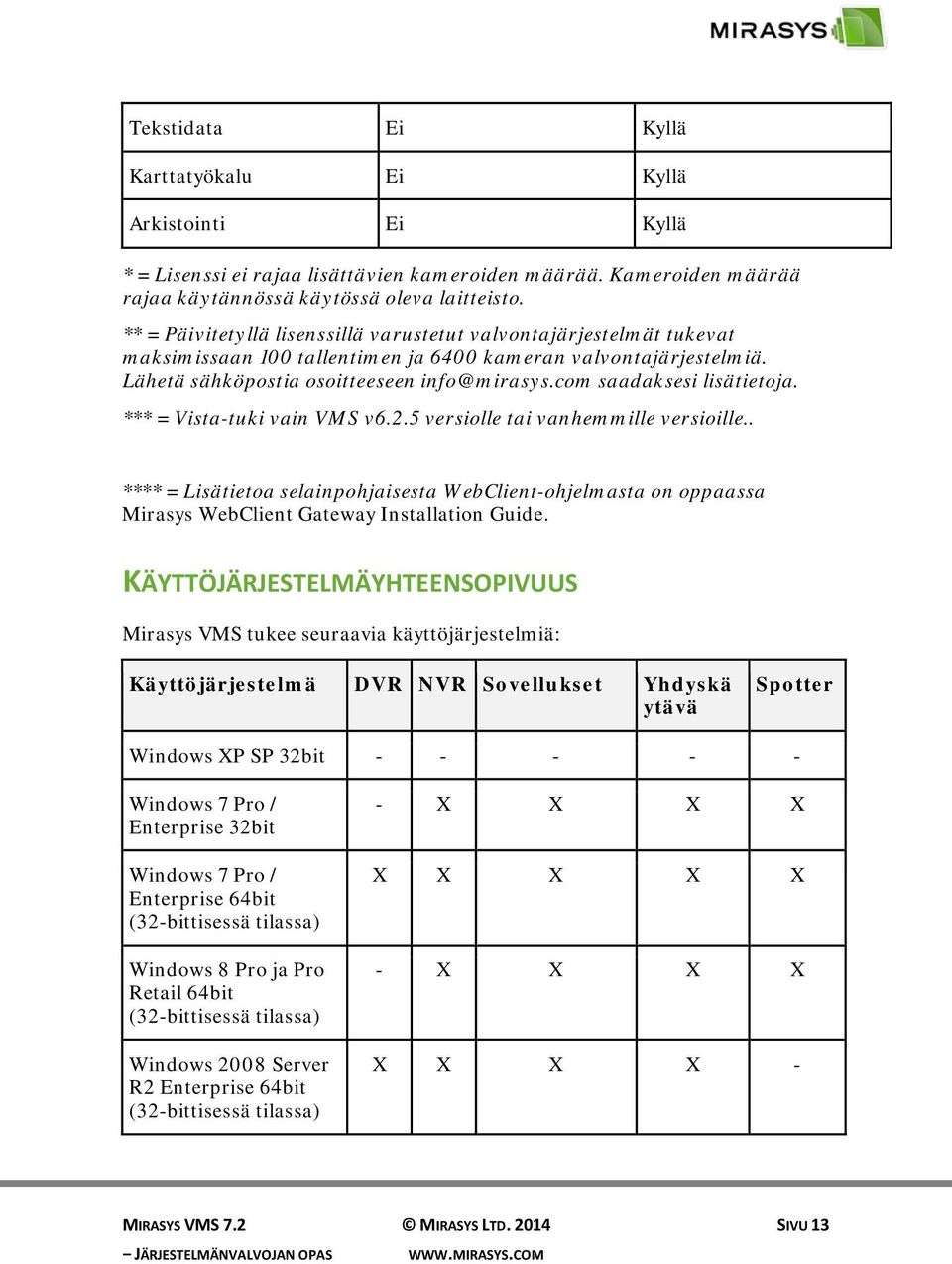

13 Tekstidata Ei Kyllä Karttatyökalu Ei Kyllä Arkistointi Ei Kyllä * = Lisenssi ei rajaa lisättävien kameroiden määrää. Kameroiden määrää rajaa käytännössä käytössä oleva laitteisto. ** = Päivitetyllä lisenssillä varustetut valvontajärjestelmät tukevat maksimissaan 100 tallentimen ja 6400 kameran valvontajärjestelmiä. Lähetä sähköpostia osoitteeseen info@mirasys.com saadaksesi lisätietoja. *** = Vista-tuki vain VMS v6.2.5 versiolle tai vanhemmille versioille.. **** = Lisätietoa selainpohjaisesta WebClient-ohjelmasta on oppaassa Mirasys WebClient Gateway Installation Guide. KÄYTTÖJÄRJESTELMÄYHTEENSOPIVUUS Mirasys VMS tukee seuraavia käyttöjärjestelmiä: Käyttöjärjestelmä DVR NVR Sovellukset Yhdyskä ytävä Spotter Windows XP SP 32bit Windows 7 Pro / Enterprise 32bit Windows 7 Pro / Enterprise 64bit (32-bittisessä tilassa) Windows 8 Pro ja Pro Retail 64bit (32-bittisessä tilassa) Windows 2008 Server R2 Enterprise 64bit (32-bittisessä tilassa) - X X X X X X X X X - X X X X X X X X - MIRASYS VMS 7.2 MIRASYS LTD SIVU 13

14 Windows 2008 Server R2 Foundation 64bit (32-bittisessä tilassa) Windows 2012 Server Standard Edition 64bit (32 bittisessä tilassa) X X X X - - X X X - HUOMAA: Mirasys VMS:n versio 6.4 tai sitä uudemmat eivät enää tue Windows XP:tä. Jos käytät yhä Windows XP:tä, älä asenna Mirasys VMS 6.4:ää. Jos käytössäsi on suurempi järjestelmä, missä kaikkia tallentimia ei voi päivittää Windows XP:stä uudempaan, tuettuun käyttöjärjestelmäversioon, mutta sinun on silti päivitettävä VMS-järjestelmä Mirasys VMS 6.4:ään, voit päivittää Master-tallentimen käyttöjärjestelmän ja jatkaa Mirasys VMS versioiden käyttöä orjatallentimilla. HUOMAA: DVR tarkoittaa, että palvelin tukee analogisia kameroita kaappauskorttien avulla. NVR tarkoittaa, että palvelin tukee IP-kameroita. MIRASYS VMS 7.2 MIRASYS LTD SIVU 14

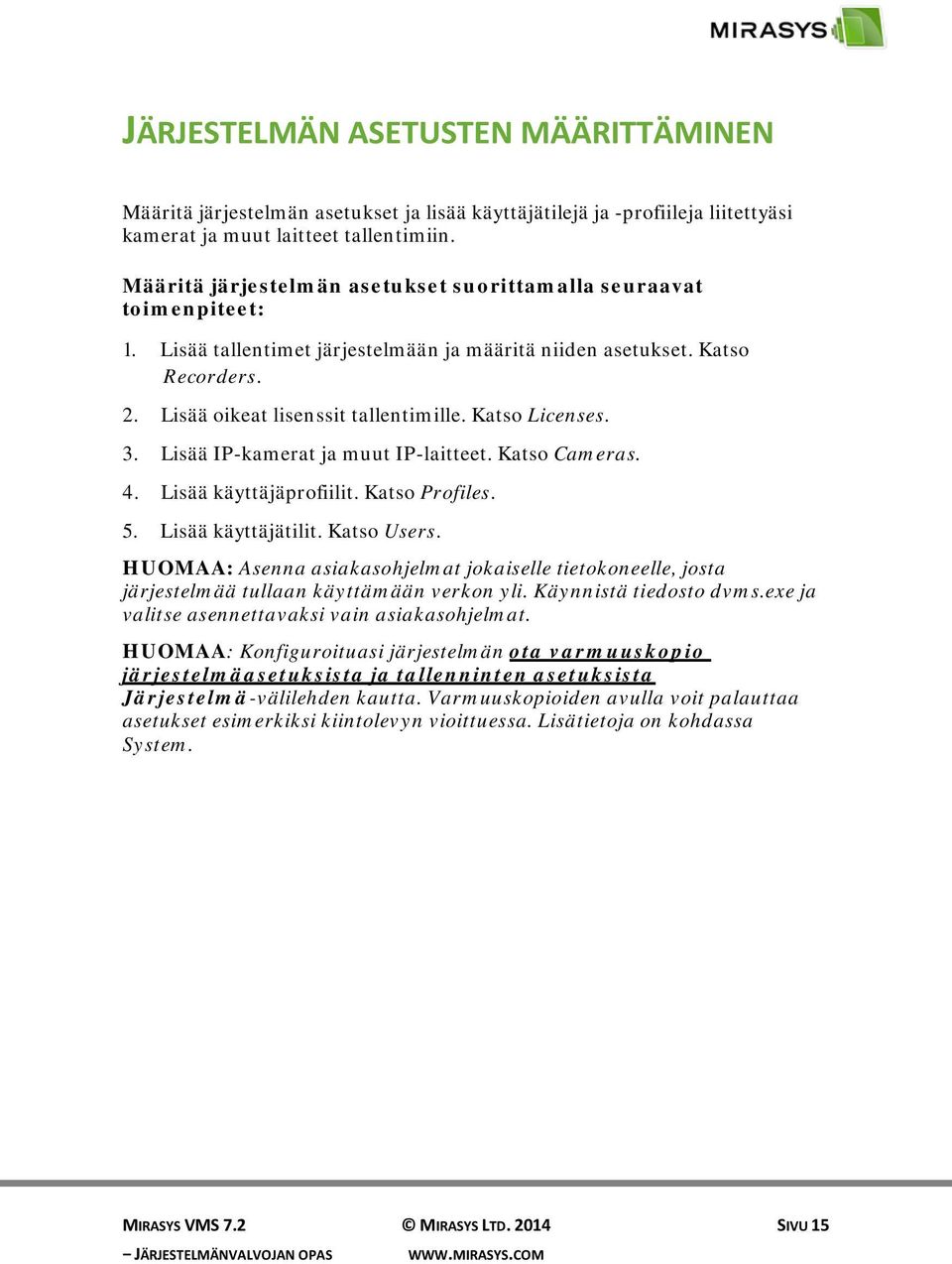

15 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Määritä järjestelmän asetukset suorittamalla seuraavat toimenpiteet: 1. Lisää tallentimet järjestelmään ja määritä niiden asetukset. Katso Recorders. 2. Lisää oikeat lisenssit tallentimille. Katso Licenses. 3. Lisää IP-kamerat ja muut IP-laitteet. Katso Cameras. 4. Lisää käyttäjäprofiilit. Katso Profiles. 5. Lisää käyttäjätilit. Katso Users. HUOMAA: Asenna asiakasohjelmat jokaiselle tietokoneelle, josta järjestelmää tullaan käyttämään verkon yli. Käynnistä tiedosto dvms.exe ja valitse asennettavaksi vain asiakasohjelmat. HUOMAA: Konfiguroituasi järjestelmän ota varmuuskopio järjestelmäasetuksista ja tallenninten asetuksista Järjestelmä-välilehden kautta. Varmuuskopioiden avulla voit palauttaa asetukset esimerkiksi kiintolevyn vioittuessa. Lisätietoja on kohdassa System. MIRASYS VMS 7.2 MIRASYS LTD SIVU 15

16 SISÄÄNKIRJAUTUMINEN Tämä osio käsittelee sisään- ja uloskirjautumista System Manageriin. Vain järjestelmänvalvojat tai käyttäjät, joilla on seurantavaltuudet, voivat kirjautua System Manageriin. Oletuskäyttäjänimi ja salasana Käyttäjänimi: Admin Salasana: 0308 Oletuskäyttäjätunnusta ja salasanaa ei kannata käyttää edes suljetussa verkossa. Varmista asennuksen jälkeen, etteivät oletustunnukset ole käytössä. Sisäänkirjautuminen System Manageriin: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager -kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2. Näyttöön tulee sisäänkirjautumisikkuna. Valitse Järjestelmän osoite -listasta Master-tallennin, johon haluat ottaa yhteyden MIRASYS VMS 7.2 MIRASYS LTD SIVU 16

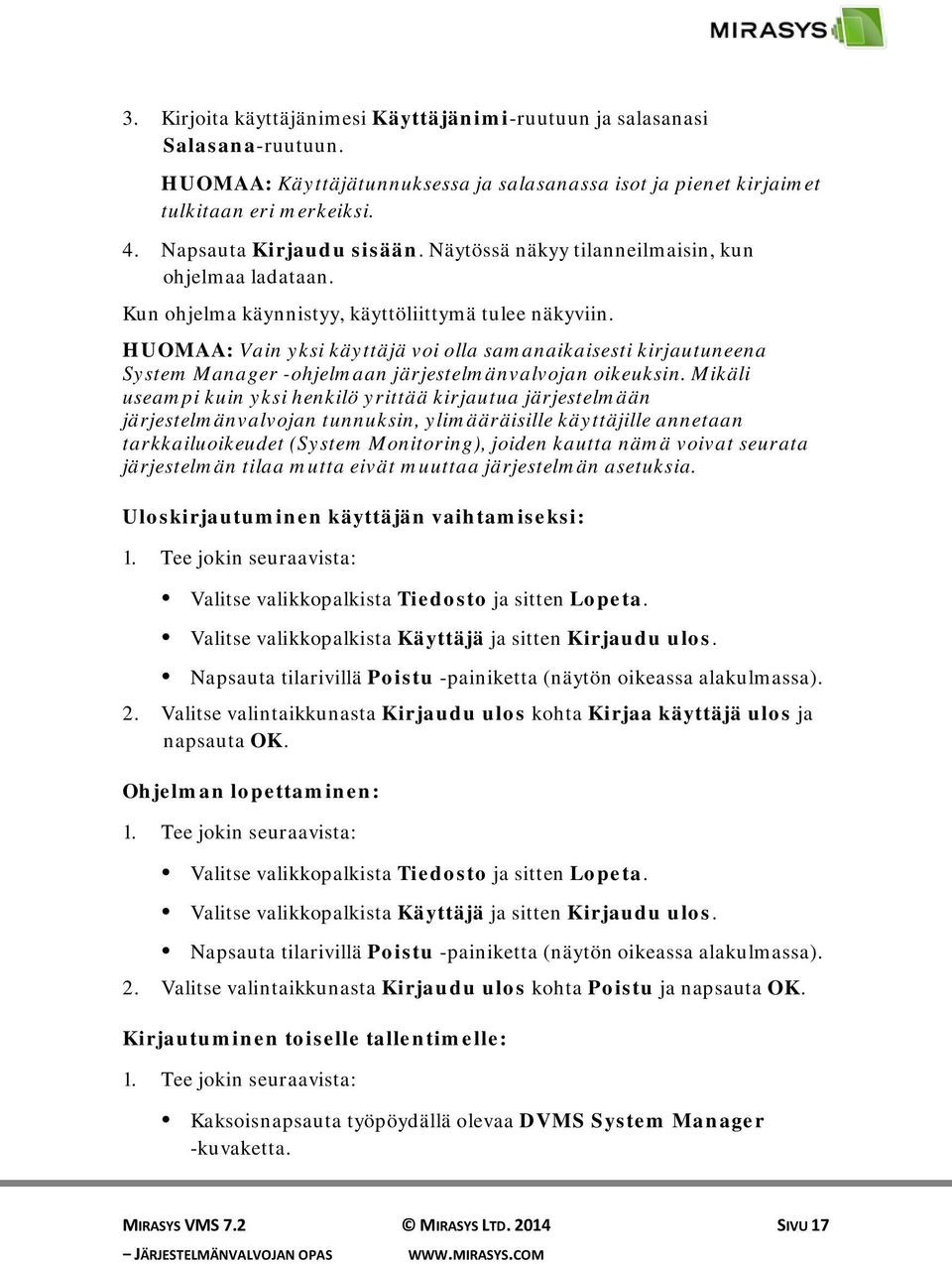

17 3. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. Uloskirjautuminen käyttäjän vaihtamiseksi: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Kirjaa käyttäjä ulos ja napsauta OK. Ohjelman lopettaminen: 1. Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu -painiketta (näytön oikeassa alakulmassa). 2. Valitse valintaikkunasta Kirjaudu ulos kohta Poistu ja napsauta OK. Kirjautuminen toiselle tallentimelle: 1. Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager -kuvaketta. MIRASYS VMS 7.2 MIRASYS LTD SIVU 17

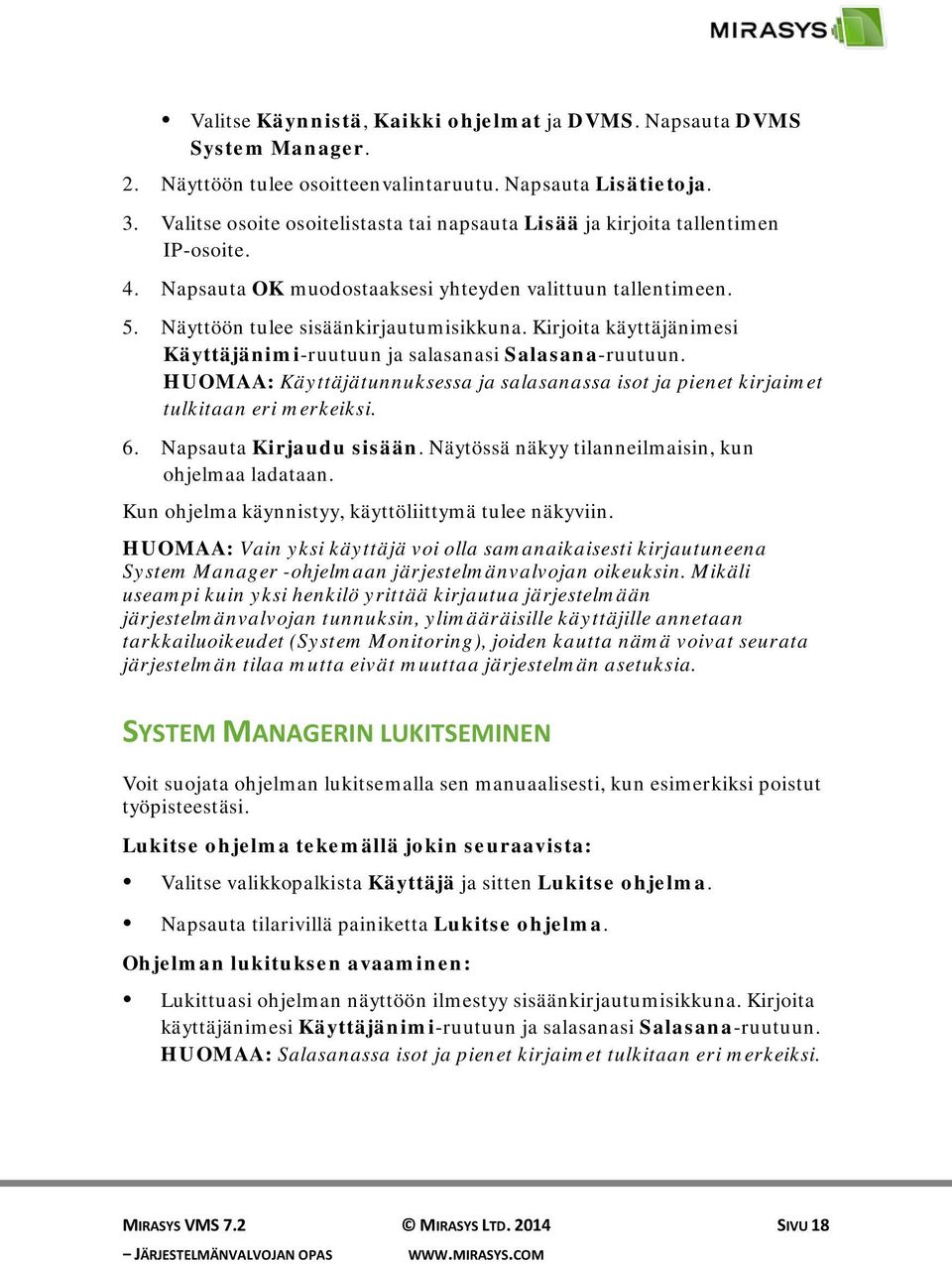

18 Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2. Näyttöön tulee osoitteenvalintaruutu. Napsauta Lisätietoja. 3. Valitse osoite osoitelistasta tai napsauta Lisää ja kirjoita tallentimen IP-osoite. 4. Napsauta OK muodostaaksesi yhteyden valittuun tallentimeen. 5. Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 6. Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. SYSTEM MANAGERIN LUKITSEMINEN Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Ohjelman lukituksen avaaminen: Lukittuasi ohjelman näyttöön ilmestyy sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. MIRASYS VMS 7.2 MIRASYS LTD SIVU 18

19 KÄYTTÖLIITTYMÄ System Managerin Käyttöliittymä System Managerin käyttöliittymässä on seuraavat osat: A. Valikkorivi. Napsauta Tiedosto ja sitten Lukitse ohjelma lukitaksesi ohjelman tai napsauta Kirjaudu ulos kirjautuaksesi ulos ohjelmasta. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Napsauta Ohje ja sitten Ohjeen aiheet käyttääksesi online-ohjetta. B. Navigointiruutu. Sisältää seuraavat välilehdet: Järjestelmä, Tallentimet, Profiilit ja Käyttäjät. C. Palvelulista. Sisältää palvelut, laitteet, käyttäjät ja työkalut sen mukaan, mikä välilehti on valittuna Navigointiruudussa (B). D. Tilarivi. Näyttää päivämäärän ja ajan. Sisältää myös painikkeet online-oppaan esiintuomiseksi, ohjelman lukitsemiseksi ja ohjelmasta uloskirjautumiseksi. MIRASYS VMS 7.2 MIRASYS LTD SIVU 19

20 Voit suorittaa seuraavat toiminnot välilehdillä: Varmuuskopioi asetuksia ja asenna uusia kamera-ajureita Järjestelmä-välilehdellä. Välilehti sisältää myös diagnostiikkatyökaluja, varmuuskopiointityökaluja ja lisenssitietoja. Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet-välilehdellä. Lisää ja muokkaa käyttäjäprofiileja Profiilit-välilehdellä. Lisää ja muokkaa käyttäjätilejä Käyttäjät-välilehdellä. MIRASYS VMS 7.2 MIRASYS LTD SIVU 20

21 TALLENTIMET Seuraavissa kohdissa kerrotaan, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetukset määritetään. TALLENTIMIEN LISÄÄMINEN JA POISTAMINEN DVMS-järjestelmään voidaan kytkeä tallenninta. Yksikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Voit määrittää salasanan jokaiselle tallentimelle. DVMS-järjestelmä tulee vaatimaan salasanaa mikäli tallenninta yritetään kytkeä toiseen DVMS-järjestelmään. Tallentimen lisääminen järjestelmään: 1. Napsauta Tallentimet-välilehteä. 2. Napsauta Lisää tallennin -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön ilmestyy Yleiset asetukset-ikkuna. 3. Toimi seuraavasti: Kirjoita tallentimelle kuvaava nimi. Kirjoita tallentimen kuvaus. Kuvaus näkyy ainoastaan tällä välilehdellä. Kirjoita tallentimen IP-osoite tai DNS-nimi. Määrittääksesi tallentimelle salasanan tai muuttaaksesi olemassa olevaa salasanaa, napsauta Muuta salasana ja kirjoita salasana Uusi salasana ja Vahvista uusi salasana. Mikäli tallentimelle on jo määritetty salasana, salasanaa kysytään ennen uuden salasanan määrittämistä. Jos tallenninta käytetään integroidun järjestelmän osana tai Mirasys Remote Monitoring Center -järjestelmän kanssa, valitse Salli SDK- ja RMC-videopalvelut. Jos tallennin vastaanottaa hälytyksiä integroidusta järjestelmästä, valitse Salli SDK-hälytysten hallinta. MIRASYS VMS 7.2 MIRASYS LTD SIVU 21

22 4. Napsauta OK. Tallennin ja siihen liitetyt laitteet (esimerkiksi kamerat ja audiokanavat) lisätään luetteloon. HUOMAA: Mikäli tallennin on salasanasuojattu, järjestelmä pyytää salasanaa. Tallentimen poistaminen järjestelmästä: 1. Valitse tallennin, jonka haluat poistaa. 2. Napsauta Tallentimen poisto -painiketta. 3. Vahvista napsauttamalla OK. Yhteyden tila: Kunkin tallentimen yhteyden tila ilmenee tallentimen nimen vieressä olevasta ympyrästä: Vihreä. Yhteys on kunnossa. Keltainen. Järjestelmä muodostaa yhteyttä tallentimeen. Punainen. Ei yhteyttä. Jos yhteys tallentimeen katoaa, System Manager -ohjelma yrittää automaattisesti palauttaa yhteyden tallentimeen. VARATALLENTIMET Kun lisäät uuden tallentimen järjestelmään, voit määritellä sen varatallentimeksi. Varatallennin toimii varana sellaisille tallentimelle, jotka on määritelty varasuojan alaisiksi. Versiossa varatallentimessa on oltava sama tiedostojärjestelmä (samat asemakirjaimet) kuin varasuojan alaisilla tallentimilla. Varatallentimia voi käyttää vain IP-kameroiden varatallentamiseen. Valmiustilassa ollessaan varatallentimet ilmestyvät erilliseen kansioon tallenninlistassa. Kun tallennin huomataan rikkoutuneeksi tai kun sitä ei voi käyttää, se asetetaan "rikkoutuneet tallentimet" -kansioon ja joku käytettävissä olevista varatallentimista ottaa rikkoutuneen tallentimen tehtävät hoitaakseen. Varatallennusasetukset voi määritellä tallentimen yleisistä asetuksista. Varatallennus aloitetaan, jos 1) kaikki levyillä oleva materiaali on rikkoutunutta tai 2) tallenninta ei voi käyttää yli määritellyn ajanjakson ajan MIRASYS VMS 7.2 MIRASYS LTD SIVU 22

23 Esimerkkitallennin, joka on varatallennussuojan alainen. Jos talleninta ei voi käyttää yli 2 tuntiin, vaihtaa järjestelmä varatallentimeen. Varatallentimen lisääminen Varatallentimet tallenninlistassa Ota yhteyttä Mirasysiin saadaksesi lisätietoja varatallennuksesta ja lisensseistä. MIRASYS VMS 7.2 MIRASYS LTD SIVU 23

24 TIETOJA TALLENTIMISTA TALLENTIMIEN MÄÄRITTÄMINEN Tallentimet-välilehdellä voit määrittää kunkin tallentimen seuraavat asetukset: Kuvake Nimi Kuvaus Tunnistetiedot Laitteisto Kamerat Kuuntele äänet I/O-laitteet Muuta tallentimen nimi ja kuvaus. Täältä löydät myös tallentimen IP-osoitteen. Lisää IP-kameroita ja valitse kamera- ja audioajureita. Muuta kameroiden parametreja, tallennusaikatauluja ja liikkeentunnistuksen asetuksia. Muuta äänentunnistuksen asetuksia ja tallennusaikatauluja. Määritä I/O-laitteiden asetukset. Videolähdöt Määritä videolähtöasetukset. Audioyhteys Ota käyttöön porttipuhelin. Hälytykset Määritä hälytystilanteet ja -toiminnot. Tallennustiedot Tekstikanavat Lisää tallentimeen kiintolevy ja määritä video-, audio- ja hälytystiedostojen säilytysajat. Aseta tekstidatakanavien nimet täällä. MIRASYS VMS 7.2 MIRASYS LTD SIVU 24

25 Siirry määrittämään asetuksia tekemällä jokin seuraavista: Valitse asetukset, jotka haluat määrittää (esimerkiksi Kamerat) ja napsauta sitten Muokkaa -painiketta navigointiruudun oikeassa alakulmassa. Kaksoisnapsauta asetuksia, jotka haluat määrittää. Vedä asetukset Tallentimet-välilehdeltä työalueelle. YLEISET ASETUKSET Yleisasetuksissa voit muuttaa tallentimen nimeä ja kuvausta. Voit myös määrittää tai muuttaa salasanan, jota käytetään tallentimen yleisten asetusten suojaamiseen. Mikäli määrität salasanan, DVMS-järjestelmä kysyy salasanaa mikäli tallenninta yritetään liittää toiseen DVMS-järjestelmään. HUOMAA: Tallentimen IP-osoitetta tai DNS-verkkotunnusta ei voi muuttaa yleisissä asetuksissa. Lisätietoja tallentimen IP-osoitteen tai DNS-verkkotunnuksen muuttamisesta on kohdassa Managing recorder addresses. MIRASYS VMS 7.2 MIRASYS LTD SIVU 25

26 KAMERAT ANALOGISTEN KAMEROIDEN LISÄÄMINEN JA POISTAMINEN Analogisen kameran asennus ja poistaminen on kuvattu Mirasys NVR Installation Guide. Analogisen kameroiden asetuksia voi säätää System Managerista. IP-KAMEROIDEN LISÄÄMINEN JA POISTAMINEN IP-kameroiden asetukset voi määrittää Laitteistoasetukset Video-välilehdellä. IP-kameroiden ja videopalvelimien asetukset voidaan määrittää käyttäen automaattinen kamerahaku tai IP-kamerahaku-työkalua. Asetusten manuaalinen määrittäminen on tarpeellista vain silloin, jos automaattiset hakutoiminnot eivät löydä kameraa. Automaattinen hakutoiminto antaa järjestelmälle tarkat tiedot laitteesta. Manuaalisessa asetusten määrittämisessä jäädään paitsi joistain tiedoista (kuten tarkat kuvaresoluutiot). Jos kamerassa on yhteensopivat IP-audion tulo- tai lähtökanavat, voit lisätä ne samalla kerralla, kun lisäät kameran käyttäen automaattisia hakutoimintoja. Kun kameran IP-audion tulot ja lähdöt on lisätty järjestelmään, voi niitä muokata ja poistaa Ääni-välilehdeltä. Jos automaattiset hakutoiminnot eivät löydä audiolähtöjä tai tuloja, voi ne lisätä automaattisesti Ääni-välilehdeltä. Lisätietoja on kohdassa Adding, editing and removing audio devices. IP-kameran lisäys: Lisättäessä kamera automaattisesti valintalistan kautta, käyttäjä valitsee valintalistasta vaihtoehdon Automaattinen kamerahaku ja syöttää järjestelmään kameran tiedot (IP-osoite, salasana, jne.). Automaattinen IP-kamerahaku etsii kameroita automaattisesti lähiverkosta ja lisää kamerat järjestelmään ilman että käyttäjän tarvitsee tietää kameran osoitetta. Asiakirjassa Supported IP Cameras on tietoja IP-kameramalleista, jotka voidaan lisätä järjestelmään. HUOMAA: Useimmissa dome-ip-kameroissa dome-toiminnot asennetaan samanaikaisesti kameran ajurien kanssa automaattinen kamerahaku MIRASYS VMS 7.2 MIRASYS LTD SIVU 26

27 tai IP-kamerahaku kautta. Useimmissa analogisissa kameroissa dome-toimintojen ajurit asennetaan erillisen kamerakohtaisen asennuspakkauksen kautta. Lisätietoa dome-ajureiden asentamisesta on Mirasys NVR Installation Guide. HUOMAA: Jos haluat lisätä uuden kamera-ajuripaketin järjestelmään, katso ohjeet kohdassa Installing external driver packages. IP-kameran asetusten määrittäminen automaattisen kamerahaun avulla: 1. Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2. Napsauta Video-välilehdellä Lisää kamera. 3. Kirjoita kameran tai videopalvelimen IP-osoite tai DNS-verkkotunnus. 4. Kirjoita portin numero, tavallisesti Täytä kenttiin kameran käyttäjätunnus ja salasana. 6. Napsauta OK. 7. Asetukset-sarakkeessa näkyy linkki kameran omiin asetuksiin. Linkkiä napsauttamalla pääset muuttamaan asetuksia. HUOMAA: Jos automaattinen kamerahaku ei pysty löytämään kameraa annetusta osoitteesta, pyydetään sinua määrittämään kamera manuaalisesti ja valitsemaan kameramalli pudotusvalikosta ennen uudelleen yrittämistä. Manuaalista määrittämistä ei kuitenkaan suositella, sillä se antaa järjestelmälle vain rajatut tiedot kamerasta. HUOMAA2: Versiossa voit valita natiiviajurin ja onvif-ajurin välillä kameran IP-osoitteen syöttämisen jälkeen. Onvif-ajuri sisältyy oletuksena myös asennuspakettiin. (katso alla oleva kuva) MIRASYS VMS 7.2 MIRASYS LTD SIVU 27

28 Kameran määrittäminen automaattisen IP-kamerahaun avulla: 1. Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2. Napsauta Video-välilehdellä IP-kamerahaku. 3. Kun IP-kamerahaku on etsinyt lähiverkon kamerat, valitse haluamasi kamerat listasta. 4. Täytä kenttiin kameran käyttäjätunnus ja salasana. 5. Napsauta Lisää valitut kamerat. Valitut kamerat lisätään järjestelmään annetulla käyttäjätunnuksella ja salasanalla. 6. Mikäli järjestelmä ei pysty lisäämään osaa valituista kameroista väärän käyttäjätunnuksen tai salasanan vuoksi, voit toistaa kohdat Napsauta Sulje poistuaksesi IP-kamerahaku-ikkunasta. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla kameraa, jonka haluat lisätä tai poistaa. IP-kameran poistaminen: 1. Napsauta Video-välilehdellä IP-kameran nimeä kameralistassa. MIRASYS VMS 7.2 MIRASYS LTD SIVU 28

29 2. Napsauta Poista valittu IP-kamera -painiketta ruudun oikeassa alakulmassa. 3. Vahvista poistaminen napsauttamalla OK. KAMERA-ASETUSTEN MUOKKAUS Voit muokata jokaisen kameran asetuksia tallentimina System Managerin välilehden Tallennin sivulta Kamerat. Kamera-asetusten avaaminen: Kamera-asetusten muokkaus: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. Tunnistetiedot -välilehti näyttää yhteenvedon kamera-asetuksista. Voit muuttaa asetuksia ikkunan alaosassa. Ruutu sisältää seuraavat asetukset: Nro Järjestelmässä olevan kameran numero. Käytössä. Näyttää, onko kamera käytössä (vihreä valintamerkki) tai poissa käytöstä (punainen rasti) Tätä asetusta voi käyttää, jos käytät Spotter 360 -pluginiä ja kameraa tuetaan. Ota yhteyttä Mirasysiin saadaksesi listan kameroista, joiden 360-kuvaa voi selventää asiakasohjelmassa Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Oletusnimen voi muuttaa. Laatu. Kuvantallennuksen laatu (0 100 %). Resoluutio. Resoluutio, jolla kuvat tallennetaan. Analogisilla kameroilla vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IP-kameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa Adding and removing IP cameras) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Kuvatahti. Tallennuksen kuvatahti kuvina sekunnissa (ips). MIRASYS VMS 7.2 MIRASYS LTD SIVU 29

30 Kameran ajurin tiedot. Näyttää kameran ajurin tiedot. Lisätietoa kamera-ajurien valinnasta ja vaihtamisesta on kohdassa Adding and removing IP cameras. Kuormitus. Yhteen kaapparikorttiin (tai IP-kamerapalvelimeen) valituilla tallennusnopeuksilla kohdistuva kuormitus. Jos kuormitus ylittää 100 %, ohjelma ei salli asetusten tallentamista. Kameran asetusten muokkaus: 1. Valitse Tunnistetiedot -välilehdestä kamera, jonka asetuksia haluat muokata. VIHJE: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla kameraa, jonka haluat lisätä tai poistaa. 2. Muokkaa kameran tietoja. 3. Tallenna muutokset napsauttamalla OK. HUOMAA: Huomaa, että jos valitset useamman kuin yhden kameran, voit muuttaa vain asetuksia joita kaikki valitut kamerat tukevat. Jos esimerkiksi valitset kolme kameraa, joista vain kaksi tukee H.264-videopakkausta, et voi asettaa H.264-pakkausta valituille kolmelle kameralle. Kameran asetukset Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Voit muuttaa nimen kuvaamaan paremmin kameran sijaintipaikkaa. Profiilin nimi näkyy käyttäjille Workstation-ohjelmassa. Käytössä. Poista rasti tästä ruudusta, mikäli kameratuloon ei ole liitetty kameraa tai haluat poistaa kameran käytöstä. Pakkaus. Videokuvan pakkauskoodekki, jota käytetään kuvan siirtoon tallentimen ja asiakasohjelmien, sekä IP-kameroiden kohdalla kameran ja tallentimen välillä. Analogisten kameroiden kohdalla järjestelmä käyttää pakkauskoodekkina JPEG:iä. IP-kameroiden kohdalla vaihtoehtoina ovat kaikki tallenninohjelmiston ja kameran tukemat koodekit. Tallenninohjelmisto tukee seuraavia koodekkeja: JPEG, MPEG-4 ja H.264. Laatu. Määritä arvo välille %. Korkeammalla arvolla kuvan laatu paranee, mutta kuvatiedoston koko kasvaa. Jos haluat pienentää kuvatiedoston kokoa, valitse matalampi arvo. Matalamman arvon valitseminen heikentää kuitenkin kuvan laatua. 50 % on yleensä riittävä arvo. Langattomilla ja matalakaistaisilla yhteyksillä valitse arvoksi 0 %. MIRASYS VMS 7.2 MIRASYS LTD SIVU 30

31 Resoluutio. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Analogisilla kameroilla vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IP-kameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa Adding and removing IP cameras) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Analogisille ja käsin konfiguroiduille IP-kameroille suurin näytettävä resoluutio on kameran tukema maksimiresoluutio. Analogisille ja käsin konfiguroiduille IP-kameroille suurin näytettävä resoluutio on kameran tukema maksimiresoluutio. Toisiksi suurin resoluutio on tavallisesti yksi neljännes maksimiresoluutiosta, ja alin resoluutio on yksi kuudestoistaosa maksimiresoluutiosta. Tämä kuva havainnollistaa analogisten ja käsin konfiguroitujen IP-kameroiden käytettävissä olevia resoluutioita: Käytettävissä olevat resoluutiot analogisille ja käsin konfiguroiduille IP-kameroille. A. Maksimi B. Korkea C. Normaali Tallennuksen kuvatahti. Määritä tallennuksen kuvatahti. Suurin mahdollinen kuvatahti riippuu videostandardista ja kameratyypistä. Yleinen kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Ylläpitäjän kuvaus. Voit kirjoittaa tähän kameran kuvauksen. Kuvaus näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. MIRASYS VMS 7.2 MIRASYS LTD SIVU 31

32 Monisuoratoisto. Lisätietoja on kohdassa Multi-streaming. Viitekuva. Viitekuva on kamerasta kaapattu kuva, jonka avulla kameroiden tunnistaminen on helpompaa. Sen lisäksi käyttäjät voivat Workstation-ohjelmassa vertailla videonäkymää viitekuvaan varmistaakseen, että kamera on suunnattu oikein. Voit vaihtaa viitekuvaa napsauttamalla Kaappaa kuva-painiketta. Poista viitekuva napsauttamalla Poista kuva -painiketta. Kuvatahtien optimointi Reaaliaikaisen videokuvan esittäminen paikallisesti kuormittaa tietokoneen prosessoria järjestelmän pakatessa ja purkaessa videokuvaa. Myös videokuvan tallentaminen vaatii prosessoritehoa. Mikäli tallenninta käytetään vain videokuvan tallentamiseen eikä reaaliaikaiseen seuraamiseen, tietokoneen prosessoriteho riittää suurempaan kuvatahtiin videokuvaa tallentaessa. HUOMAA: Paikallinen seuraaminen suoraan kaappauskortilta (pakkaamattoman raakavideokuvan seuraaminen) ei kuormita tietokoneen prosessoria. Mikäli paikallinen seuraaminen tapahtuu suoraan kaappauskortilta, voit käyttää oletusasetusta Paikallinen käyttö 50 % / Verkkokäyttö 50 % kuvatahdin optimointiin. Seuraa alla olevia suosituksia löytääksesi sopivat asetukset: Mikäli reaaliaikaista videokuvaa seurataan pääasiassa tallentimelta eikä tallennin tue suoraa seuraamista kaappauskortilta, aseta arvoiksi Paikallinen käyttö 100 % / Verkkokäyttö 0 %. Tämä mahdollistaa kuvan seuraamisen useammasta kamerasta samanaikaisesti. Mikäli reaaliaikaista videokuvaa seurataan vain verkon yli asiakastietokoneilta, aseta arvoiksi Paikallinen käyttö 0 % / Verkkokäyttö 100 %. Tämä antaa jopa 50 % lisäresursseja videokuvan tallentamiseen. Mikäli reaaliaikaista videokuvaa seurataan sekä paikallisesti että verkon yli, saatat joutua kokeilemaan eri arvoja löytääksesi sopivat asetukset. Oletusasetusten arvot ovat Paikallinen käyttö 50 % / Verkkokäyttö 50 %. Mikäli reaaliaikaisen videokuvan seuraamisessa on ongelmia, vedä liukusäädintä vasemmalle vapauttaaksesi enemmän resursseja videokuvan seuraamiseen. Kuormitus yhteensä. Tallentimeen valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Jos kuormitus ylittää 100 %, asetuksia ei voi tallentaa. MIRASYS VMS 7.2 MIRASYS LTD SIVU 32

33 Kiintolevyn kuormitus. Tallentimen kiintolevyihin valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Kuormitus on arvio joka perustuu kiintolevyjen keskimääräiseen kuormitukseen. Kuormitukseen tulee suhtautua vain arviona. Se ei takaa, ettei yksittäisen kiintolevyn kuormitus voisi poikkeustilanteessa ylittää keskiarvoa. Määriteltyäsi kuvatahtien optimoinnin videokuvan paikallisen tai etäseuraamisen mukaisiksi napsauta Optimoi-painiketta. Järjestelmä asettaa tallennuksen kuvatahdin korkeimpiin mahdollisiin arvoihin. LIIKKEENTUNNISTUS Jokaisella kameralla on liikkeentunnistuksen oletusmaski. Oletusmaskia käytettäessä järjestelmä tunnistaa liikkeen koko kuva-alalta. HUOMAA: Oletusmaskia ei voi muokata. Oletusmaskin lisäksi jokaiselle kameralle voi olla neljä lisämaskia. Kamera-asetusten Ajastin -välilehdellä ja hälytysasetusten Ajastin -välilehdellä voit valita viikon jokaiselle tunnille käyttöön eri maskin. Maski sisältää seuraavat parametrit: Valitut alueet. Järjestelmä tunnistaa liikkeen punaiseksi maalatuilla alueilla. Liikkeentunnistuksen herkkyys. Liikkeen vähimmäismäärä. Maskin muokkaaminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. 3. Valitse kamera Liikkeentunnistus-välilehden listalta. 4. Napsauta maskia, jota haluat muokata. 5. Muuta maskin nimeä napsauttamalla Muuta maskin nimi ja kirjoita maskille uusi nimi. 6. Maalaa punaiseksi alueet, joilla haluat järjestelmän havaitsevan liikkeen ja poista punainen alueilta, joilla et halua tarkkailla liikettä. Käytä kynää tai muita piirtotyökaluja. Käytä esimerkiksi Pyyhekumia poistaaksesi punainen alueilta, joilla tapahtuvan liikkeen haluat jättää huomiotta. MIRASYS VMS 7.2 MIRASYS LTD SIVU 33

34 7. Määritä tunnistuksen herkkyys. 8. Määritä vaadittava liikkeen vähimmäismäärä. 9. Valitse liikkeentunnistusmenetelmä: vertaileva, mukautuva tai hermeneuttinen. 10. Testaa asetukset napsauttamalla Liikelaskuri päälle/pois -painiketta. Havaittu liike näkyy kuvassa punaisena, ja laskurin lukema kasvaa aina, kun liikettä havaitaan. Säädä tunnistuksen herkkyyttä ja vaadittavaa liikkeen määrää tarpeen mukaan. Huomaa, että piirtotyökaluja ei voi käyttää testaustilassa. Piirtotyökalut Työkalu Nimi Kuvaus Kynä Pyyhekumi Lasso Täytä/tyhjennä Käytä määrittämään liikkeentunnistusalue. Valitse kynän koko napsauttamalla jotakin työkalun koon valintapainikkeista (suuri, keskikoko, pieni). Käytä poistamaan alueet, joita et halua mukaan. Valitse pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitaksesi alueita suorien viivojen avulla. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Valittu alue maalautuu punaiseksi, tai punainen väri poistetaan. Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuva-alueen. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. MIRASYS VMS 7.2 MIRASYS LTD SIVU 34

35 Käännä vastakkaiseksi Työkalun koko Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua maskiin, ja kääntää sitten valinta vastakkaiseksi. Napsauta jotakin painikkeista valitaksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). Herkkyys ja määrä Järjestelmä tunnistaa liikkeen, kun: Pikseleiden muutos ylittää sallitun rajan (Herkkyys). Vaadittu pikselimäärä muuttuu (Määrä). Jos kuvassa on paljon taustakohinaa, kuten valaistuksen muutoksia, vähennä herkkyyttä vetämällä liukusäädintä vasemmalle tai lisää sallitun liikkeen määrää vetämällä liukusäädintä oikealle. Liikkeentunnistuksen kuvatahti Määrittää liikkeentunnistuksessa käytetyn kuvatahdin. Käyttääksesi oletusarvoista liikkeentunnistuksen kuvatahtia: Valitse Käytä oletusarvoa. Muuttaaksesi liikkeentunnistuksen kuvatahtia: Tyhjennä Käytä oletusarvoa -valintaruutu. Määritä liukusäätimestä haluamasi liikkeentunnistuksen kuvatahti. HUOMAA: Mikäli tuettuna on vain yksi kuvatahti, liukusäädin ei ole käytettävissä. Liikkeentunnistusmenetelmä Voit käyttää yhtä seuraavista kolmesta liikkeentunnistusalgoritmista: Vertaileva liikkeentunnistus Mukautuva liikkeentunnistus Hermeneuttinen liikkeentunnistus MIRASYS VMS 7.2 MIRASYS LTD SIVU 35

36 Vertaileva tunnistus vertaa kuvaa sitä edeltävään kuvaan. Jos erot ylittävät asetetut rajat, järjestelmä tunnistaa liikkeen. Vertaileva liikkeentunnistus sopii käytettäväksi useimmissa tilanteissa. Jos kuitenkin taustalla on paljon liikettä, kuten sadetta, liikkuvia lehtiä tai valaistuksen muutoksia, käytä mukautuvaa liikkeentunnistusta. Mukautuva tunnistus vertaa jokaista kuvaa taustakuvaan. Järjestelmä oppii taustakuvan ja siihen sisältyvän liikkeen automaattisesti. Siten järjestelmä ei tulkitse esimerkiksi liikkuvia lehtiä liikkeeksi. Jos yli puolet kuvan pikseleistä muuttuu, järjestelmä päättelee lisäksi, että valaistusolosuhteet ovat muuttuneet. Silloin se nollaa viitekuvan ja alkaa opetella sitä uudelleen. HUOMAA: Taustakuvan opetteleminen voi kestää jonkin aikaa. Hermeneuttinen tunnistus on edistynyt menetelmä joka sopii erinomaisesti haastaviin sääolosuhteisiin (esim. sade, häiriörikas tausta, liikenne) sekä tilanteisiin, joissa käytetään ulkoisia videoanalyysityökaluja (VCA). Menetelmää käytettäessä tulee huomioida, että se on huomattavan raskas ja tarvitsee merkittävästi muita enemmän prosessoriaikaa muihin menetelmiin nähden. Laskuri Voit kokeilla liikkeentunnistusasetuksia laskurin avulla. Laskuri näyttää ruudulla järjestelmän havaitseman Liikemukaisen liikkeen ja laskee liikettä sisältävien kuvien määrän. Laskurin käyttäminen: 1. Napsauta Liikelaskuri päälle/pois -painiketta. 2. Muokkaa liikkeentunnistusasetuksiaherkkyys-, Määrä- ja Liikkeentunnistuksen kuvatahti -kentissä yllä neuvotun mukaisesti. HUOMAA: Laskurin ollessa käynnissä Määrä -kentän oikeassa reunassa on ylimääräinen arvo. Tämä arvo sisältää muuttuneiden pikselien prosentuaalisen määrän koko kuvasta. 3. Napsauta Liikelaskuri päälle/pois -painiketta pysäyttääksesi laskurin. HUOMAA: Voit napsauttaa Nollaa laskuri -painiketta nollataksesi Liike. MIRASYS VMS 7.2 MIRASYS LTD SIVU 36

37 VCA Jos ohjelmistolisenssi sisältää VCA-ominaisuudet, voi asetuksia hallita kamerakohtaisesti VCA ominaisuus -välilehdeltä. Lisenssistä riippuen välilehdeltä voi kytkeä tiettyjä VCA-ominaisuuksia päälle ja pois päältä. Uutena ominaisuutena versiossa on mahdollisuus hallita mitä suoratoistoa VCA:lle käytetään (kamerassa, joka on määritelty käyttämään monisuoratoistoa). Tämän voi tehdä alasvetovalikosta kameravalitsimen alta (katso seuraava kuva) VCA-ominaisuus-välilehti Normaalissa tilassa välilehti sisältää seuraavat VCA-ominaisuudet: Liiketiedot: Sisäiset VCA-liiketiedot, jotka mahdollistavat tietojen keräämisen, liikeseurannan ja liikkeen korostamisen. Katsottavissa MIRASYS VMS 7.2 MIRASYS LTD SIVU 37

38 visualisoidussa muodossa Mirasys Spotter - Windowsissa (ei saatavilla Workstationissa). VCA: Kytkee täydet ulkoiset VCA-ominaisuudet päälle. Määritellään käyttäen ulkoista VCAConfigurator-ohjelmaa. Katsottavissa visualisoidussa muodossa Mirasys Spotter - Windowsissa (ei saatavilla Workstationissa). ANPR: Automaattinen rekisterinumeroiden tunnistus. Asetukset määritetään erillisellä ANPR+ -sovelluksella. Huomaathan, että VCA-ominaisuudet ovat käytettävissä vain, jos lisenssi sallii ne. Jotkin VCA-ominaisuudet on määriteltävä ulkoisten sovellusten avulla. YKSITYISYYSMASKIT Yksityisyysmaskit ovat kamerapohjaisia alueita joilta ei tallenneta tai esitetä kuvaa: Kuvadataa yksityisyysmaskin alueelta ei välitetä kameralta tallentimelle. Katso kamerasi valmistajan asiakirjat saadaksesi lisätietoja siitä, tukeeko kamerasi tätä ominaisuutta. Yksityisyysmaskeja voi luoda, muokata ja poistaa Yksityisyysmaskit-välilehdellä. Yksityisyysmaskit-välilehti MIRASYS VMS 7.2 MIRASYS LTD SIVU 38

39 Yksityisyysmaskin lisääminen: 1. Avaa Tallentimet-välilehti. 2. Avaa oikea tallennin ja avaa sen valikosta sivu Kamerat. 3. Valitse kamera Yksityisyysmaskit-välilehden listalta. 4. Napsauta Lisää yksityisyysmaski (Privacy Zone). 5. Maalaa yksityisyysmaski kameran kuva-alueelle. Vastaluotu yksityisyysmaski esitetään kuvaruudulla vaaleanharmaana. Voit muokata maskin kokoa ja liikuttaa sitä "raahaamalla". 6. Toista kohdat 1-3 luodaksesi uusia yksityisyysmaskeja. 7. Napsauta OK. HUOMAA: Mikäli valittu kamera ei tue yksityisyysmaskeja, maskien lisäämiseen liittyvät toiminnot ovat poissa käytöstä. Yksityisyysmaskin poistaminen: 1. Valitse kamera Yksityisyysmaskit-välilehden listalta. 2. Valitse yksityisyysmaski kameran kuva-alueelta. 3. Napsauta Poista yksityisyysmaski (Privacy Zone). 4. Napsauta OK. Kaikkien yksityisyysmaskien poistaminen: 1. Valitse kamera Yksityisyysmaskit-välilehden listalta. 2. Napsauta Poista kaikki yksityisyysmaskit (Privacy Zones) 3. Napsauta OK. AJASTIN (VIDEO). Kun olet avannut Kamerat-sivun yllä olevien ohjeiden mukaisesti, voit muokata kameran tallennusaikataulua. Oletuksena tallennin tallentaa kuvaa, kun järjestelmä tunnistaa liikettä kameran kuva-alassa. Voit kuitenkin määrittää erilaiset asetukset viikon jokaiselle tunnille. Voit esimerkiksi käyttää päivällä ja yöllä erilaisia liikkeentunnistusmaskeja. MIRASYS VMS 7.2 MIRASYS LTD SIVU 39
