1 V / N series 4.8 Käyttäjän opas

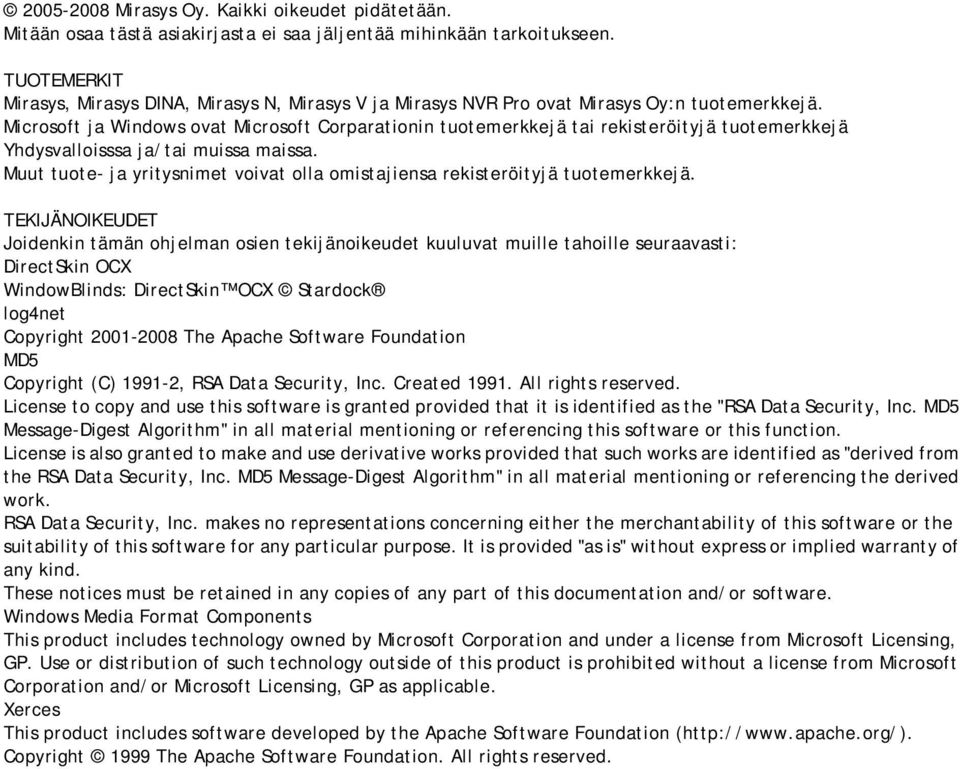

2 Mirasys Oy. Kaikki oikeudet pidätetään. Mitään osaa tästä asiakirjasta ei saa jäljentää mihinkään tarkoitukseen. TUOTEMERKIT Mirasys, Mirasys DINA, Mirasys N, Mirasys V ja Mirasys NVR Pro ovat Mirasys Oy:n tuotemerkkejä. Microsoft ja Windows ovat Microsoft Corparationin tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloisssa ja/tai muissa maissa. Muut tuote- ja yritysnimet voivat olla omistajiensa rekisteröityjä tuotemerkkejä. TEKIJÄNOIKEUDET Joidenkin tämän ohjelman osien tekijänoikeudet kuuluvat muille tahoille seuraavasti: DirectSkin OCX WindowBlinds: DirectSkin OCX Stardock log4net Copyright The Apache Software Foundation MD5 Copyright (C) , RSA Data Security, Inc. Created All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing the derived work. RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. Windows Media Format Components This product includes technology owned by Microsoft Corporation and under a license from Microsoft Licensing, GP. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft Corporation and/or Microsoft Licensing, GP as applicable. Xerces This product includes software developed by the Apache Software Foundation ( Copyright 1999 The Apache Software Foundation. All rights reserved.

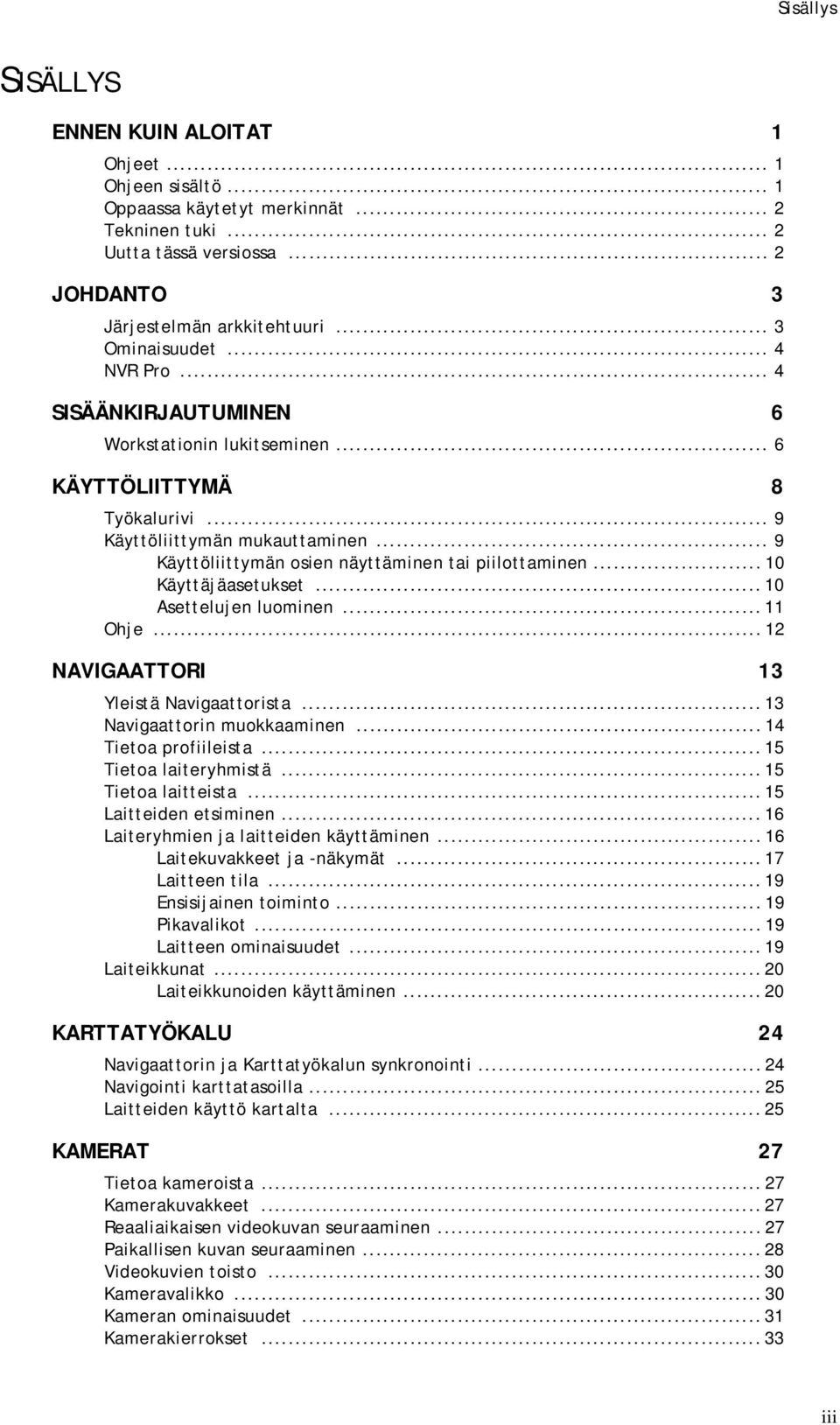

3 Sisällys SISÄLLYS ENNEN KUIN ALOITAT 1 Ohjeet... 1 Ohjeen sisältö... 1 Oppaassa käytetyt merkinnät... 2 Tekninen tuki... 2 Uutta tässä versiossa... 2 JOHDANTO 3 Järjestelmän arkkitehtuuri... 3 Ominaisuudet... 4 NVR Pro... 4 SISÄÄNKIRJAUTUMINEN 6 Workstationin lukitseminen... 6 KÄYTTÖLIITTYMÄ 8 Työkalurivi... 9 Käyttöliittymän mukauttaminen... 9 Käyttöliittymän osien näyttäminen tai piilottaminen Käyttäjäasetukset Asettelujen luominen Ohje NAVIGAATTORI 13 Yleistä Navigaattorista Navigaattorin muokkaaminen Tietoa profiileista Tietoa laiteryhmistä Tietoa laitteista Laitteiden etsiminen Laiteryhmien ja laitteiden käyttäminen Laitekuvakkeet ja -näkymät Laitteen tila Ensisijainen toiminto Pikavalikot Laitteen ominaisuudet Laiteikkunat Laiteikkunoiden käyttäminen KARTTATYÖKALU 24 Navigaattorin ja Karttatyökalun synkronointi Navigointi karttatasoilla Laitteiden käyttö kartalta KAMERAT 27 Tietoa kameroista Kamerakuvakkeet Reaaliaikaisen videokuvan seuraaminen Paikallisen kuvan seuraaminen Videokuvien toisto Kameravalikko Kameran ominaisuudet Kamerakierrokset iii

4 Sisällys Domekamerat Zoomaus, himmennin ja tarkennus Kameran kääntäminen Esiasennot ja kamerakierrot AUDIO 39 Audiokanavakuvakkeet Audiokanavien avaaminen Audionäkymä Äänen toisto Äänen haku Audio-ominaisuudet VIDEOLÄHDÖT 41 Kameroiden valinta Kamerakierrosten hallinta Videolähtönäkymä Videolähtö-ominaisuudet Monitoreissa näytettävien kamerakiertojen muokkaaminen ja lisääminen DIGITAALILÄHDÖT 45 Digitaalilähtökuvakkeet Digitaalilähtönäkymä Digitaalilähtövalikko Digitaalilähdön ominaisuudet DIGITAALITULOT 48 Digitaalitulokuvakkeet Digitaalitulonäkymä Digitaalitulovalikko Digitaalitulon ominaisuudet AUDIOYHTEYS 50 Audioyhteyskuvakkeet Audioyhteysnäkymä Audioyhteysvalikko Audioyhteyden ominaisuudet TEKSTIKANAVAT 52 Tekstikanavakuvakkeet Tekstikanavanäkymä Tekstikanavavalikko Tekstikanavan ominaisuudet Tekstidatan etsiminen ja toisto TOISTO 55 Toistonäkymän näyttäminen Moninäkymätoisto Toiston ohjauspainikkeet Kuvan ja äänen todentaminen TALLENNETUN AINEISTON ETSIMINEN 58 Liikehaku Graafinen haku Tietoja Graafisesta hausta iv

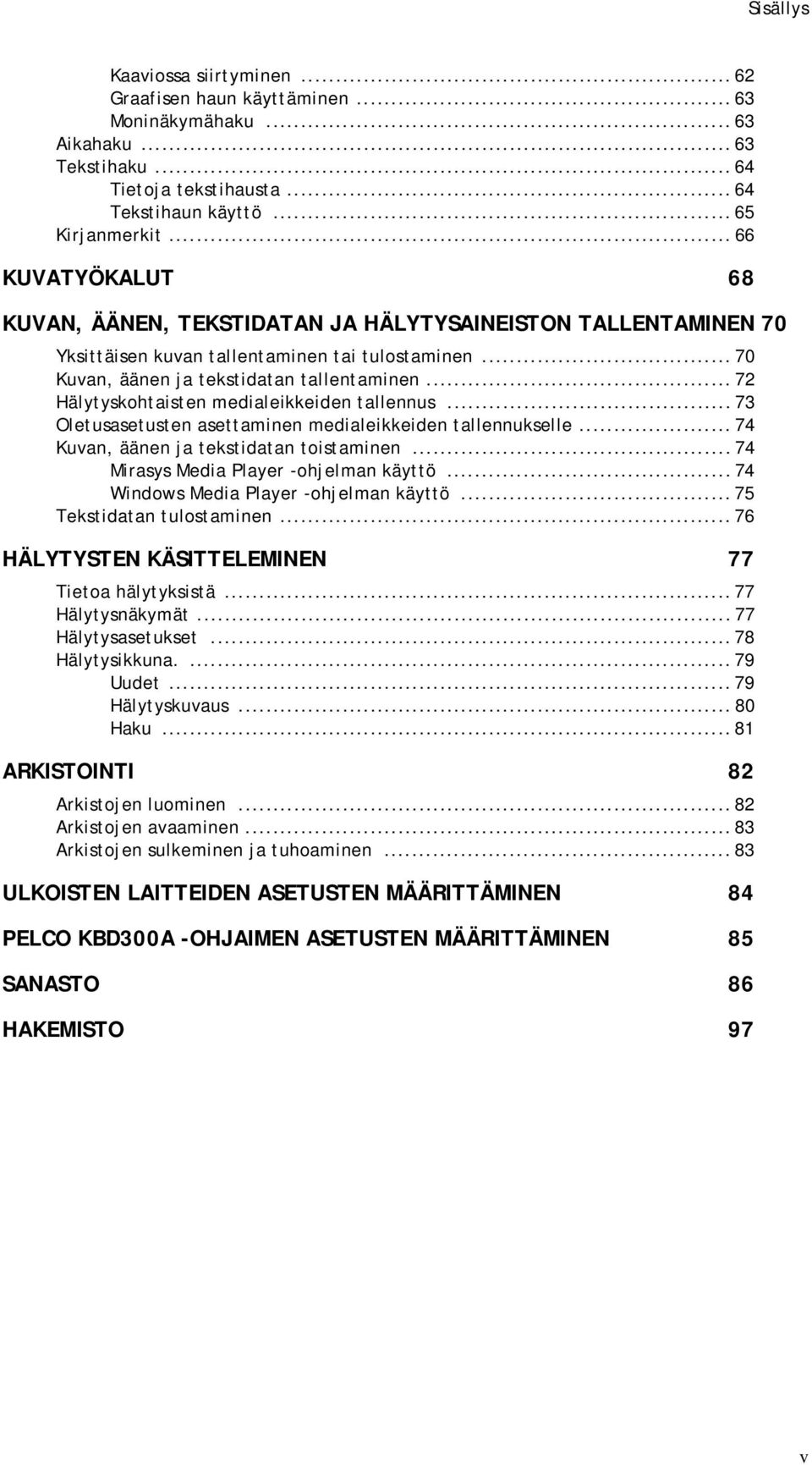

5 Sisällys Kaaviossa siirtyminen Graafisen haun käyttäminen Moninäkymähaku Aikahaku Tekstihaku Tietoja tekstihausta Tekstihaun käyttö Kirjanmerkit KUVATYÖKALUT 68 KUVAN, ÄÄNEN, TEKSTIDATAN JA HÄLYTYSAINEISTON TALLENTAMINEN 70 Yksittäisen kuvan tallentaminen tai tulostaminen Kuvan, äänen ja tekstidatan tallentaminen Hälytyskohtaisten medialeikkeiden tallennus Oletusasetusten asettaminen medialeikkeiden tallennukselle Kuvan, äänen ja tekstidatan toistaminen Mirasys Media Player -ohjelman käyttö Windows Media Player -ohjelman käyttö Tekstidatan tulostaminen HÄLYTYSTEN KÄSITTELEMINEN 77 Tietoa hälytyksistä Hälytysnäkymät Hälytysasetukset Hälytysikkuna Uudet Hälytyskuvaus Haku ARKISTOINTI 82 Arkistojen luominen Arkistojen avaaminen Arkistojen sulkeminen ja tuhoaminen ULKOISTEN LAITTEIDEN ASETUSTEN MÄÄRITTÄMINEN 84 PELCO KBD300A -OHJAIMEN ASETUSTEN MÄÄRITTÄMINEN 85 SANASTO 86 HAKEMISTO 97 v

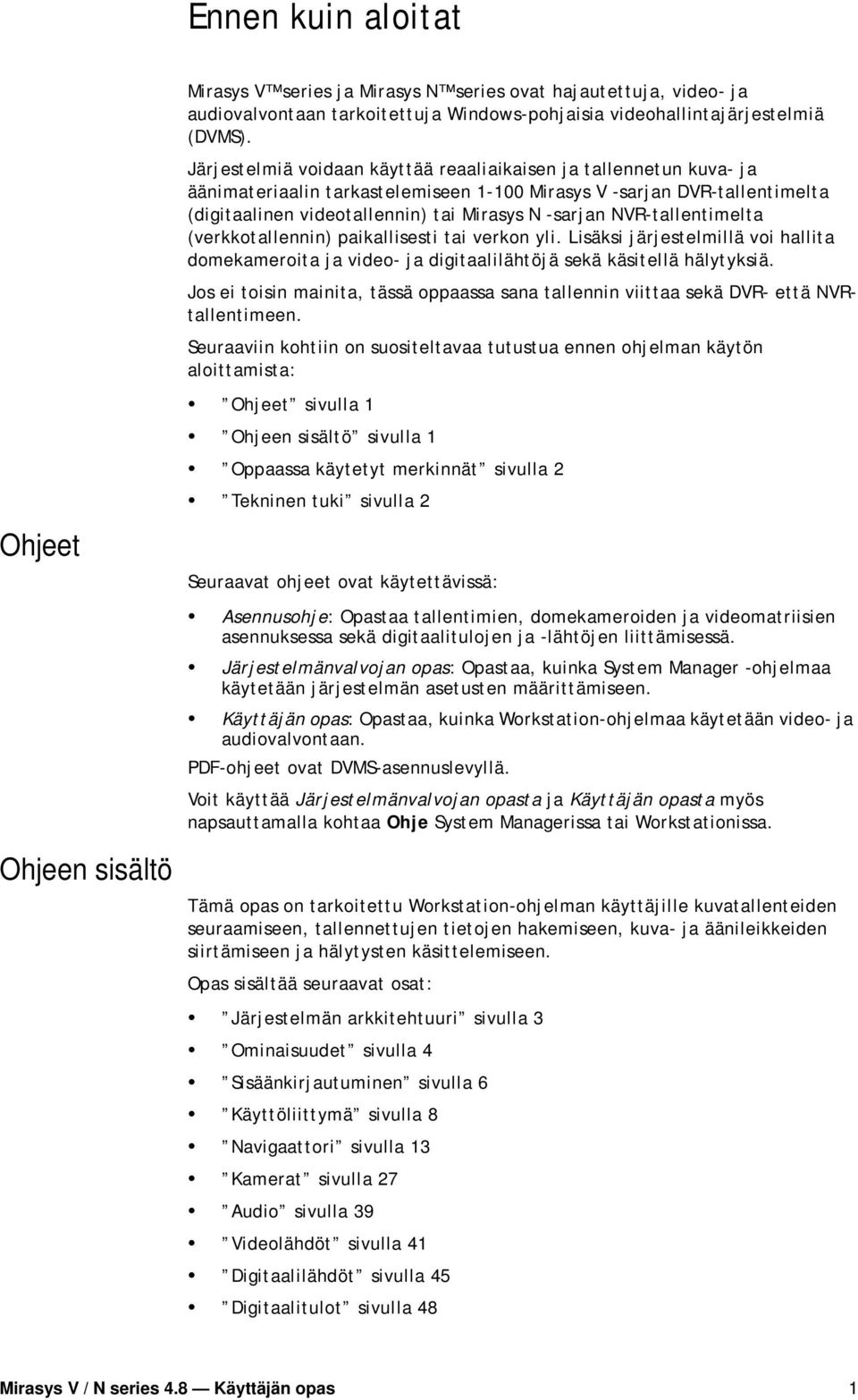

6 Ennen kuin aloitat Mirasys V series ja Mirasys N series ovat hajautettuja, video- ja audiovalvontaan tarkoitettuja Windows-pohjaisia videohallintajärjestelmiä (DVMS). Järjestelmiä voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen Mirasys V -sarjan DVR-tallentimelta (digitaalinen videotallennin) tai Mirasys N -sarjan NVR-tallentimelta (verkkotallennin) paikallisesti tai verkon yli. Lisäksi järjestelmillä voi hallita domekameroita ja video- ja digitaalilähtöjä sekä käsitellä hälytyksiä. Jos ei toisin mainita, tässä oppaassa sana tallennin viittaa sekä DVR- että NVRtallentimeen. Seuraaviin kohtiin on suositeltavaa tutustua ennen ohjelman käytön aloittamista: Ohjeet sivulla 1 Ohjeen sisältö sivulla 1 Oppaassa käytetyt merkinnät sivulla 2 Tekninen tuki sivulla 2 Ohjeet Seuraavat ohjeet ovat käytettävissä: Asennusohje: Opastaa tallentimien, domekameroiden ja videomatriisien asennuksessa sekä digitaalitulojen ja -lähtöjen liittämisessä. Järjestelmänvalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään video- ja audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmänvalvojan opasta ja Käyttäjän opasta myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. Ohjeen sisältö Tämä opas on tarkoitettu Workstation-ohjelman käyttäjille kuvatallenteiden seuraamiseen, tallennettujen tietojen hakemiseen, kuva- ja äänileikkeiden siirtämiseen ja hälytysten käsittelemiseen. Opas sisältää seuraavat osat: Järjestelmän arkkitehtuuri sivulla 3 Ominaisuudet sivulla 4 Sisäänkirjautuminen sivulla 6 Käyttöliittymä sivulla 8 Navigaattori sivulla 13 Kamerat sivulla 27 Audio sivulla 39 Videolähdöt sivulla 41 Digitaalilähdöt sivulla 45 Digitaalitulot sivulla 48 Mirasys V / N series 4.8 Käyttäjän opas 1

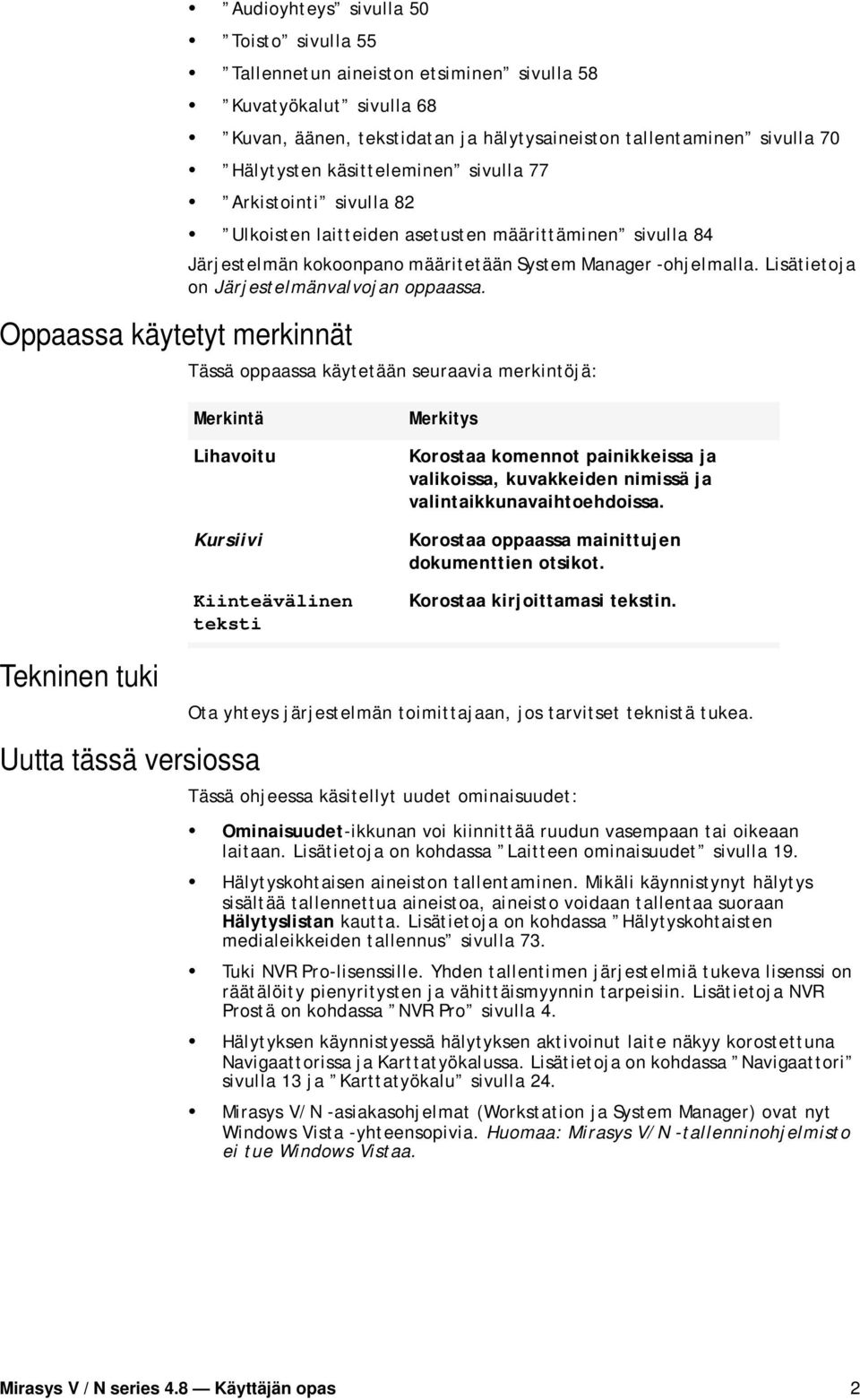

7 Oppaassa käytetyt merkinnät Audioyhteys sivulla 50 Toisto sivulla 55 Tallennetun aineiston etsiminen sivulla 58 Kuvatyökalut sivulla 68 Kuvan, äänen, tekstidatan ja hälytysaineiston tallentaminen sivulla 70 Hälytysten käsitteleminen sivulla 77 Arkistointi sivulla 82 Ulkoisten laitteiden asetusten määrittäminen sivulla 84 Järjestelmän kokoonpano määritetään System Manager -ohjelmalla. Lisätietoja on Järjestelmänvalvojan oppaassa. Tässä oppaassa käytetään seuraavia merkintöjä: Merkintä Lihavoitu Kursiivi Kiinteävälinen teksti Merkitys Korostaa komennot painikkeissa ja valikoissa, kuvakkeiden nimissä ja valintaikkunavaihtoehdoissa. Korostaa oppaassa mainittujen dokumenttien otsikot. Korostaa kirjoittamasi tekstin. Tekninen tuki Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. Uutta tässä versiossa Tässä ohjeessa käsitellyt uudet ominaisuudet: Ominaisuudet-ikkunan voi kiinnittää ruudun vasempaan tai oikeaan laitaan. Lisätietoja on kohdassa Laitteen ominaisuudet sivulla 19. Hälytyskohtaisen aineiston tallentaminen. Mikäli käynnistynyt hälytys sisältää tallennettua aineistoa, aineisto voidaan tallentaa suoraan Hälytyslistan kautta. Lisätietoja on kohdassa Hälytyskohtaisten medialeikkeiden tallennus sivulla 73. Tuki NVR Pro-lisenssille. Yhden tallentimen järjestelmiä tukeva lisenssi on räätälöity pienyritysten ja vähittäismyynnin tarpeisiin. Lisätietoja NVR Prostä on kohdassa NVR Pro sivulla 4. Hälytyksen käynnistyessä hälytyksen aktivoinut laite näkyy korostettuna Navigaattorissa ja Karttatyökalussa. Lisätietoja on kohdassa Navigaattori sivulla 13 ja Karttatyökalu sivulla 24. Mirasys V/N -asiakasohjelmat (Workstation ja System Manager) ovat nyt Windows Vista -yhteensopivia. Huomaa: Mirasys V/N -tallenninohjelmisto ei tue Windows Vistaa. Mirasys V / N series 4.8 Käyttäjän opas 2

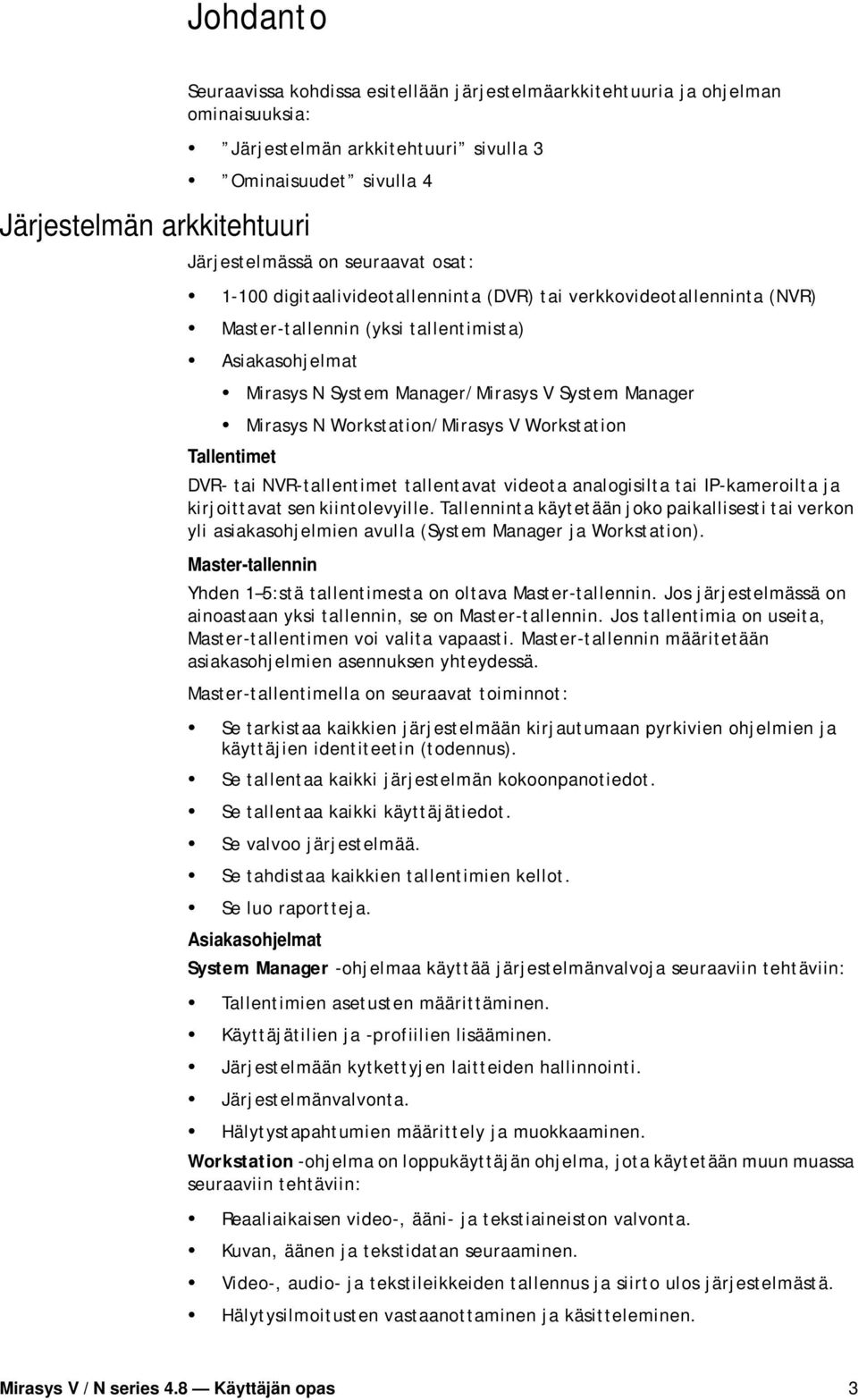

8 Johdanto Järjestelmän arkkitehtuuri Seuraavissa kohdissa esitellään järjestelmäarkkitehtuuria ja ohjelman ominaisuuksia: Järjestelmän arkkitehtuuri sivulla 3 Ominaisuudet sivulla 4 Järjestelmässä on seuraavat osat: digitaalivideotallenninta (DVR) tai verkkovideotallenninta (NVR) Master-tallennin (yksi tallentimista) Asiakasohjelmat Mirasys N System Manager/Mirasys V System Manager Mirasys N Workstation/Mirasys V Workstation Tallentimet DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli asiakasohjelmien avulla (System Manager ja Workstation). Master-tallennin Yhden 1 5:stä tallentimesta on oltava Master-tallennin. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. Master-tallennin määritetään asiakasohjelmien asennuksen yhteydessä. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin (todennus). Se tallentaa kaikki järjestelmän kokoonpanotiedot. Se tallentaa kaikki käyttäjätiedot. Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Asiakasohjelmat System Manager -ohjelmaa käyttää järjestelmänvalvoja seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmään kytkettyjen laitteiden hallinnointi. Järjestelmänvalvonta. Hälytystapahtumien määrittely ja muokkaaminen. Workstation -ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen video-, ääni- ja tekstiaineiston valvonta. Kuvan, äänen ja tekstidatan seuraaminen. Video-, audio- ja tekstileikkeiden tallennus ja siirto ulos järjestelmästä. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. Mirasys V / N series 4.8 Käyttäjän opas 3

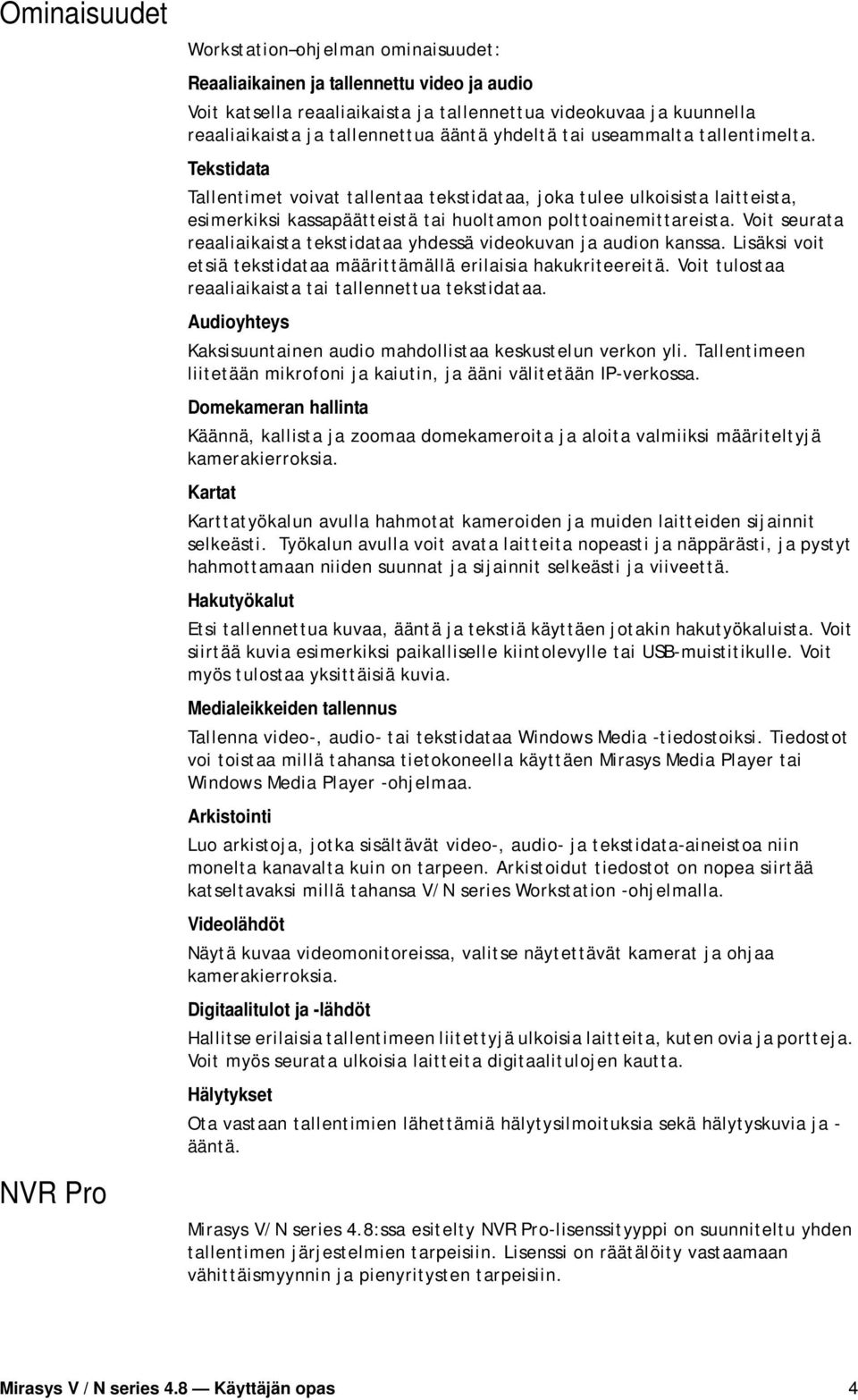

9 Ominaisuudet NVR Pro Workstation ohjelman ominaisuudet: Reaaliaikainen ja tallennettu video ja audio Voit katsella reaaliaikaista ja tallennettua videokuvaa ja kuunnella reaaliaikaista ja tallennettua ääntä yhdeltä tai useammalta tallentimelta. Tekstidata Tallentimet voivat tallentaa tekstidataa, joka tulee ulkoisista laitteista, esimerkiksi kassapäätteistä tai huoltamon polttoainemittareista. Voit seurata reaaliaikaista tekstidataa yhdessä videokuvan ja audion kanssa. Lisäksi voit etsiä tekstidataa määrittämällä erilaisia hakukriteereitä. Voit tulostaa reaaliaikaista tai tallennettua tekstidataa. Audioyhteys Kaksisuuntainen audio mahdollistaa keskustelun verkon yli. Tallentimeen liitetään mikrofoni ja kaiutin, ja ääni välitetään IP-verkossa. Domekameran hallinta Käännä, kallista ja zoomaa domekameroita ja aloita valmiiksi määriteltyjä kamerakierroksia. Kartat Karttatyökalun avulla hahmotat kameroiden ja muiden laitteiden sijainnit selkeästi. Työkalun avulla voit avata laitteita nopeasti ja näppärästi, ja pystyt hahmottamaan niiden suunnat ja sijainnit selkeästi ja viiveettä. Hakutyökalut Etsi tallennettua kuvaa, ääntä ja tekstiä käyttäen jotakin hakutyökaluista. Voit siirtää kuvia esimerkiksi paikalliselle kiintolevylle tai USB-muistitikulle. Voit myös tulostaa yksittäisiä kuvia. Medialeikkeiden tallennus Tallenna video-, audio- tai tekstidataa Windows Media -tiedostoiksi. Tiedostot voi toistaa millä tahansa tietokoneella käyttäen Mirasys Media Player tai Windows Media Player -ohjelmaa. Arkistointi Luo arkistoja, jotka sisältävät video-, audio- ja tekstidata-aineistoa niin monelta kanavalta kuin on tarpeen. Arkistoidut tiedostot on nopea siirtää katseltavaksi millä tahansa V/N series Workstation -ohjelmalla. Videolähdöt Näytä kuvaa videomonitoreissa, valitse näytettävät kamerat ja ohjaa kamerakierroksia. Digitaalitulot ja -lähdöt Hallitse erilaisia tallentimeen liitettyjä ulkoisia laitteita, kuten ovia ja portteja. Voit myös seurata ulkoisia laitteita digitaalitulojen kautta. Hälytykset Ota vastaan tallentimien lähettämiä hälytysilmoituksia sekä hälytyskuvia ja - ääntä. Mirasys V/N series 4.8:ssa esitelty NVR Pro-lisenssityyppi on suunniteltu yhden tallentimen järjestelmien tarpeisiin. Lisenssi on räätälöity vastaamaan vähittäismyynnin ja pienyritysten tarpeisiin. Mirasys V / N series 4.8 Käyttäjän opas 4

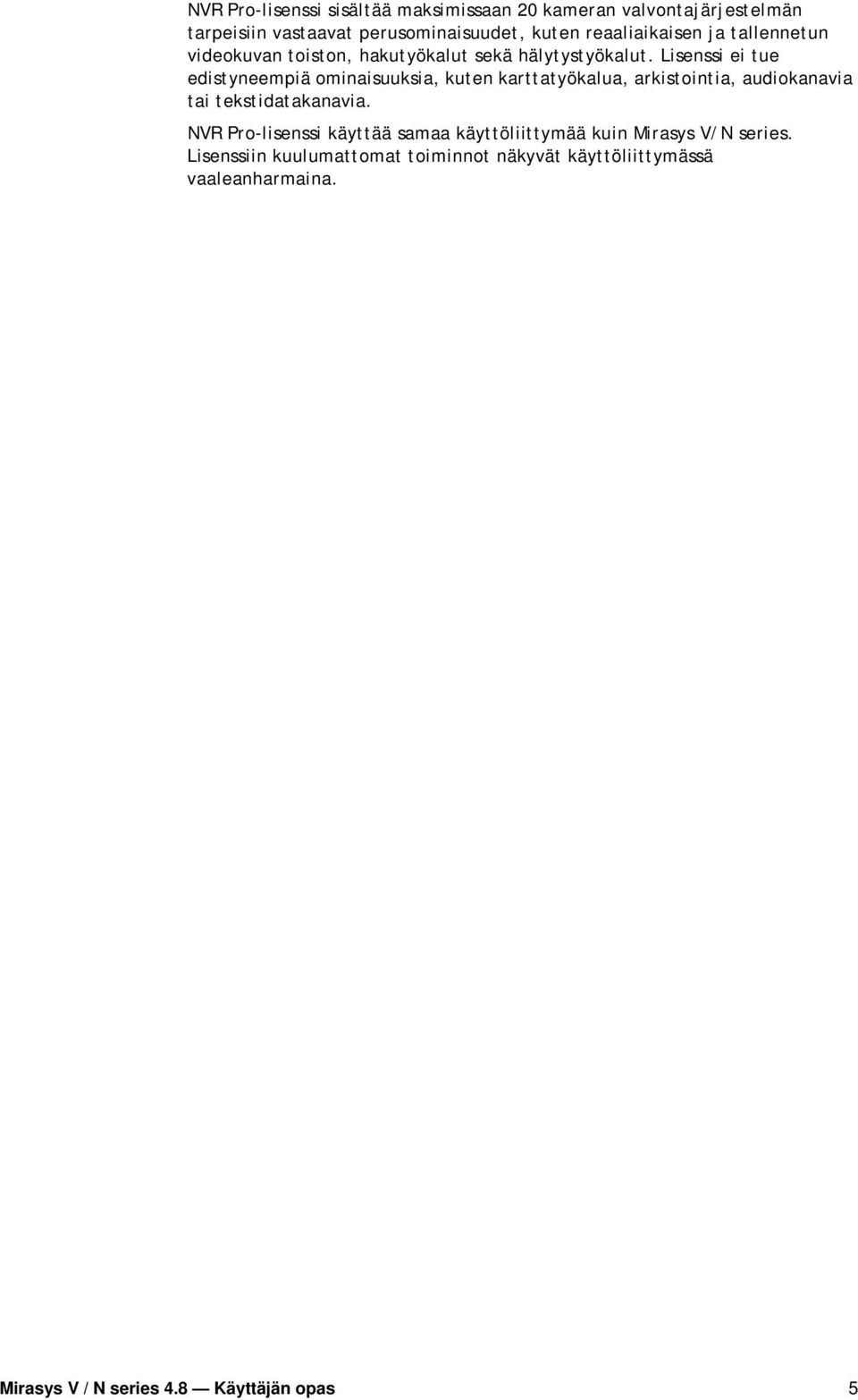

10 NVR Pro-lisenssi sisältää maksimissaan 20 kameran valvontajärjestelmän tarpeisiin vastaavat perusominaisuudet, kuten reaaliaikaisen ja tallennetun videokuvan toiston, hakutyökalut sekä hälytystyökalut. Lisenssi ei tue edistyneempiä ominaisuuksia, kuten karttatyökalua, arkistointia, audiokanavia tai tekstidatakanavia. NVR Pro-lisenssi käyttää samaa käyttöliittymää kuin Mirasys V/N series. Lisenssiin kuulumattomat toiminnot näkyvät käyttöliittymässä vaaleanharmaina. Mirasys V / N series 4.8 Käyttäjän opas 5

11 Sisäänkirjautuminen Tässä osassa kerrotaan, kuinka Workstation-ohjelmaan kirjaudutaan ja kuinka siitä poistutaan. Oletuskäyttäjänimi ja salasana Käyttäjänimi: Admin Salasana: 0308 Kirjautuminen Workstation-ohjelmaan: 1 Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS Workstation kuvaketta. Napsauta Käynnistä, osoita kohtaa Ohjelmat ja sitten DVMS. Valitse DVMS Workstation. 2 Näyttöön tulee osoitteenvalintaruutu. Napsauta OK ja odota 10 sekuntia, jonka jälkeen sisäänkirjautumisruutu tulee automaattisesti näyttöön. HUOMAA: Osoitteen valinta on voitu poistaa joistakin asennuksista. Järjestelmänvalvojan oppaassa kerrotaan, kuinka valitaan eri osoite. 3 Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4 Jos näyttöön tulee loppukäyttäjän lisenssisopimus, voit hyväksyä sen napsauttamalla Hyväksy ehdot. Jos et halua, että lisenssisopimusta näytetään enää uudelleen, valitse Älä näytä tätä ikkunaa enää. 5 Napsauta Kirjaudu sisään. Näyttöön ilmestyy tilanneilmaisin, kun ohjelma käynnistyy. Kun ohjelma on käynnistynyt, käyttöliittymä tulee näkyviin. Ohjeet käyttöliittymän kielen muuttamisesta löydät kohdasta Käyttöliittymän kielen vaihto sivulla 10. Kirjautuminen ulos Workstationista: 1 Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Lopeta Mirasys Workstation -painiketta (näytön oikeassa alakulmassa). 2 Valitse Uloskirjautuminen-valintaikkunasta yksi seuraavista: Jos haluat vaihtaa käyttäjää, valitse Kirjaudu ulos. Jos haluat poistua ohjelmasta, valitse Poistu ohjelmasta. 3 Napsauta OK. Workstationin lukitseminen Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma. Mirasys V / N series 4.8 Käyttäjän opas 6

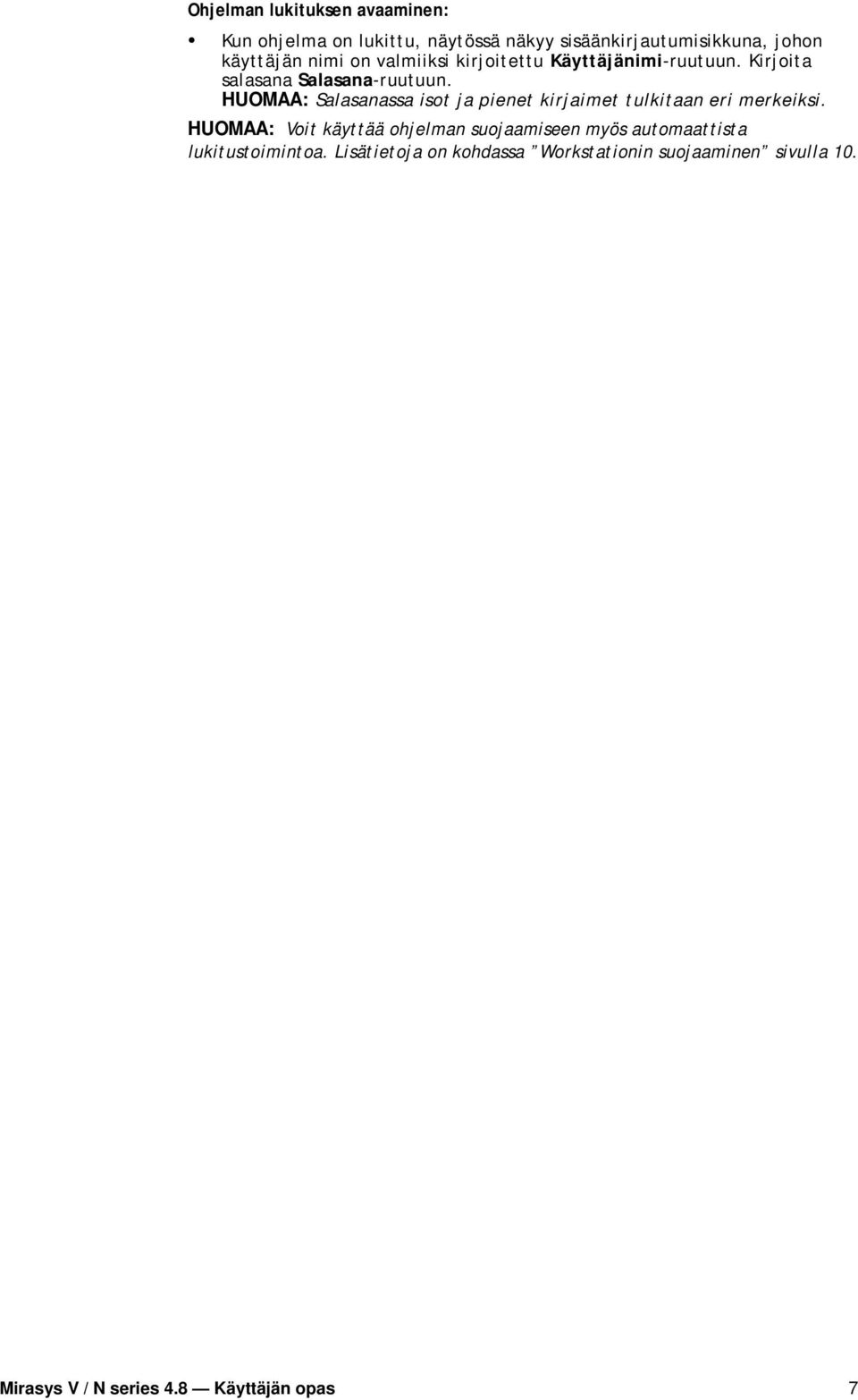

12 Ohjelman lukituksen avaaminen: Kun ohjelma on lukittu, näytössä näkyy sisäänkirjautumisikkuna, johon käyttäjän nimi on valmiiksi kirjoitettu Käyttäjänimi-ruutuun. Kirjoita salasana Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. HUOMAA: Voit käyttää ohjelman suojaamiseen myös automaattista lukitustoimintoa. Lisätietoja on kohdassa Workstationin suojaaminen sivulla 10. Mirasys V / N series 4.8 Käyttäjän opas 7

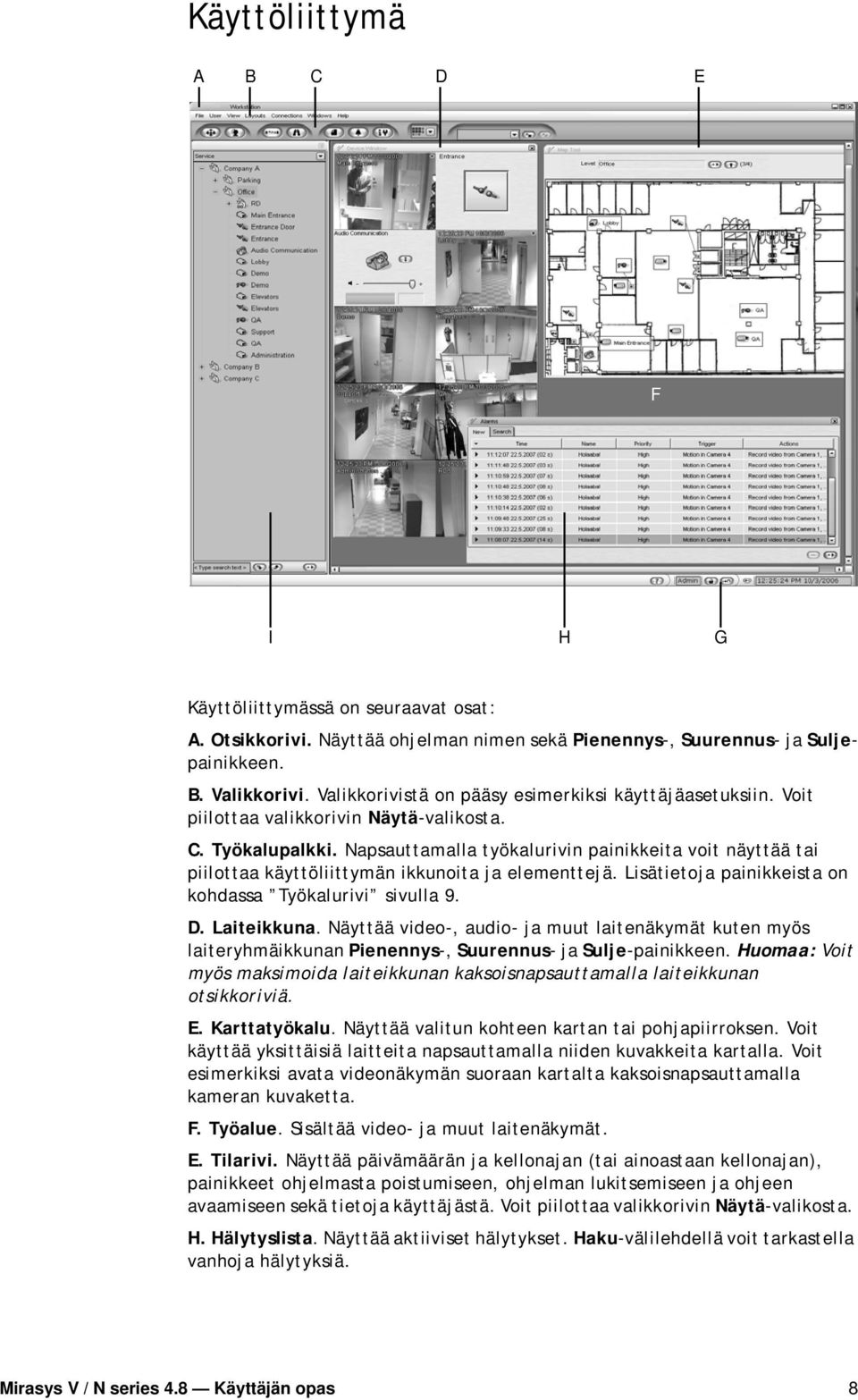

13 Käyttöliittymä A B C D E F I H G Käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Näyttää ohjelman nimen sekä Pienennys-, Suurennus- ja Suljepainikkeen. B. Valikkorivi. Valikkorivistä on pääsy esimerkiksi käyttäjäasetuksiin. Voit piilottaa valikkorivin Näytä-valikosta. C. Työkalupalkki. Napsauttamalla työkalurivin painikkeita voit näyttää tai piilottaa käyttöliittymän ikkunoita ja elementtejä. Lisätietoja painikkeista on kohdassa Työkalurivi sivulla 9. D. Laiteikkuna. Näyttää video-, audio- ja muut laitenäkymät kuten myös laiteryhmäikkunan Pienennys-, Suurennus- ja Sulje-painikkeen. Huomaa: Voit myös maksimoida laiteikkunan kaksoisnapsauttamalla laiteikkunan otsikkoriviä. E. Karttatyökalu. Näyttää valitun kohteen kartan tai pohjapiirroksen. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla. Voit esimerkiksi avata videonäkymän suoraan kartalta kaksoisnapsauttamalla kameran kuvaketta. F. Työalue. Sisältää video- ja muut laitenäkymät. E. Tilarivi. Näyttää päivämäärän ja kellonajan (tai ainoastaan kellonajan), painikkeet ohjelmasta poistumiseen, ohjelman lukitsemiseen ja ohjeen avaamiseen sekä tietoja käyttäjästä. Voit piilottaa valikkorivin Näytä-valikosta. H. Hälytyslista. Näyttää aktiiviset hälytykset. Haku-välilehdellä voit tarkastella vanhoja hälytyksiä. Mirasys V / N series 4.8 Käyttäjän opas 8

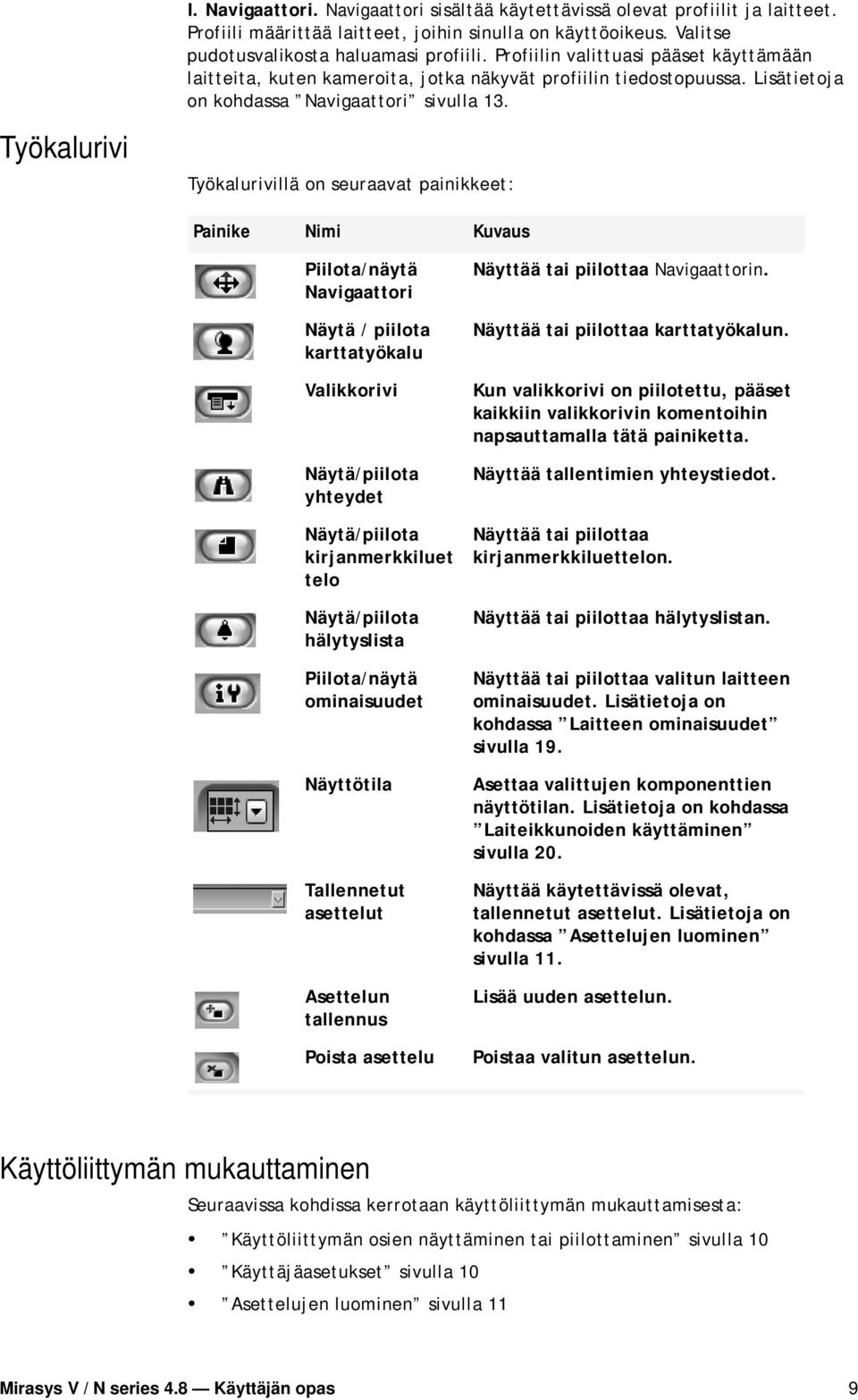

14 I. Navigaattori. Navigaattori sisältää käytettävissä olevat profiilit ja laitteet. Profiili määrittää laitteet, joihin sinulla on käyttöoikeus. Valitse pudotusvalikosta haluamasi profiili. Profiilin valittuasi pääset käyttämään laitteita, kuten kameroita, jotka näkyvät profiilin tiedostopuussa. Lisätietoja on kohdassa Navigaattori sivulla 13. Työkalurivi Työkalurivillä on seuraavat painikkeet: Painike Nimi Kuvaus Piilota/näytä Navigaattori Näytä / piilota karttatyökalu Valikkorivi Näytä/piilota yhteydet Näytä/piilota kirjanmerkkiluet telo Näytä/piilota hälytyslista Piilota/näytä ominaisuudet Näyttötila Tallennetut asettelut Asettelun tallennus Poista asettelu Näyttää tai piilottaa Navigaattorin. Näyttää tai piilottaa karttatyökalun. Kun valikkorivi on piilotettu, pääset kaikkiin valikkorivin komentoihin napsauttamalla tätä painiketta. Näyttää tallentimien yhteystiedot. Näyttää tai piilottaa kirjanmerkkiluettelon. Näyttää tai piilottaa hälytyslistan. Näyttää tai piilottaa valitun laitteen ominaisuudet. Lisätietoja on kohdassa Laitteen ominaisuudet sivulla 19. Asettaa valittujen komponenttien näyttötilan. Lisätietoja on kohdassa Laiteikkunoiden käyttäminen sivulla 20. Näyttää käytettävissä olevat, tallennetut asettelut. Lisätietoja on kohdassa Asettelujen luominen sivulla 11. Lisää uuden asettelun. Poistaa valitun asettelun. Käyttöliittymän mukauttaminen Seuraavissa kohdissa kerrotaan käyttöliittymän mukauttamisesta: Käyttöliittymän osien näyttäminen tai piilottaminen sivulla 10 Käyttäjäasetukset sivulla 10 Asettelujen luominen sivulla 11 Mirasys V / N series 4.8 Käyttäjän opas 9

15 Käyttöliittymän osien näyttäminen tai piilottaminen Voit näyttää tai piilottaa työkalurivejä tai ikkunoita seuraavasti: Valitse valikkoriviltä Näytä ja valitse sen jälkeen elementti, jonka haluat piilottaa tai näyttää. Napsauta valikkorivin kohtaa Ikkunat ja valitse sitten osa tai ikkuna, jonka haluat näyttää tai piilottaa. Napsauta työkalurivillä sen elementin painiketta, jonka haluat näyttää tai piilottaa. Valikkorivin komentojen käyttäminen valikkorivin ollessa piilotettuna: Napsauta työkalupalkin Valikkorivi-painiketta. Jos valikkorivi on piilotettu, saat sen esille seuraavasti: Napsauta Valikkorivi-painiketta, osoita kohtaa Näytä ja valitse Valikkorivi. Käyttäjäasetukset Käyttäjäasetuksissa voit vaihtaa käyttöliittymän kielen, suojausasetuksia ja salasanan. Käyttöliittymän kielen vaihto Käyttöliittymän kielen vaihto: 1 Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2 Kieli-listasta voit valita tai vaihtaa kielen jota haluat käyttää. 3 Napsauta OK. Käyttöliittymän kieli vaihtuu. Workstationin suojaaminen Voit suojata Workstationin siten, että se lukkiutuu automaattisesti tai kirjaudut automaattisesti ulos, jos et käytä ohjelmaa määrätyn ajan kuluessa. Automaattisen suojauksen käyttäminen: 1 Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2 Valitse Suojaus-kohdassa jokin seuraavista: Jos haluat, että ohjelma lukitaan, kun et käytä sitä, valitse Automaattinen lukitus. Jos haluat ohjelman kirjaavan sinut ulos, valitse Automaattinen uloskirjautuminen. 3 Valitse odotusaika liukusäätimellä. HUOMAA: Nämä asetukset suojaavat vain Workstation ohjelmaa, ei käyttöjärjestelmää. Mirasys V / N series 4.8 Käyttäjän opas 10

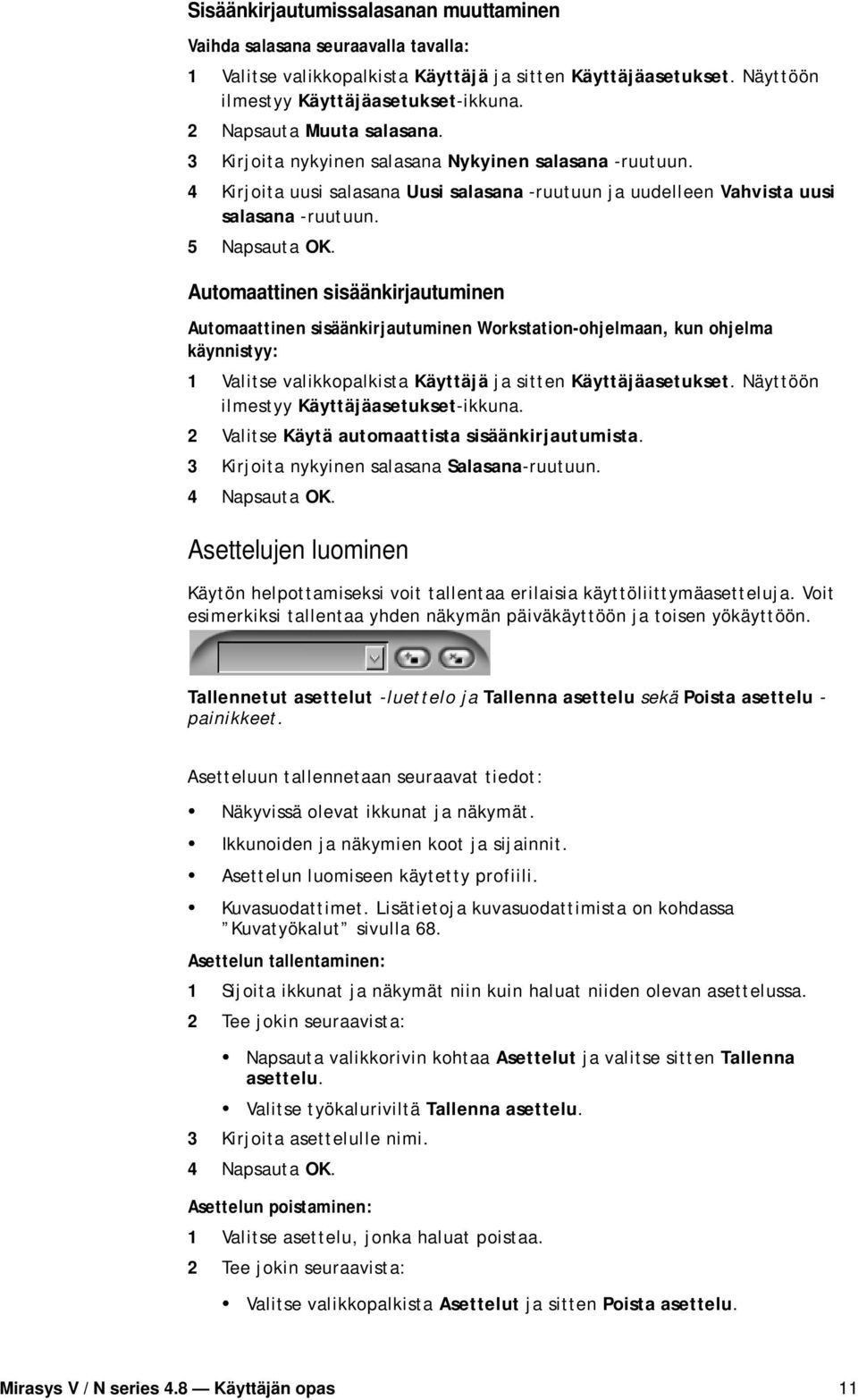

16 Sisäänkirjautumissalasanan muuttaminen Vaihda salasana seuraavalla tavalla: 1 Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2 Napsauta Muuta salasana. 3 Kirjoita nykyinen salasana Nykyinen salasana -ruutuun. 4 Kirjoita uusi salasana Uusi salasana -ruutuun ja uudelleen Vahvista uusi salasana -ruutuun. 5 Napsauta OK. Automaattinen sisäänkirjautuminen Automaattinen sisäänkirjautuminen Workstation-ohjelmaan, kun ohjelma käynnistyy: 1 Valitse valikkopalkista Käyttäjä ja sitten Käyttäjäasetukset. Näyttöön ilmestyy Käyttäjäasetukset-ikkuna. 2 Valitse Käytä automaattista sisäänkirjautumista. 3 Kirjoita nykyinen salasana Salasana-ruutuun. 4 Napsauta OK. Asettelujen luominen Käytön helpottamiseksi voit tallentaa erilaisia käyttöliittymäasetteluja. Voit esimerkiksi tallentaa yhden näkymän päiväkäyttöön ja toisen yökäyttöön. Tallennetut asettelut -luettelo ja Tallenna asettelu sekä Poista asettelu - painikkeet. Asetteluun tallennetaan seuraavat tiedot: Näkyvissä olevat ikkunat ja näkymät. Ikkunoiden ja näkymien koot ja sijainnit. Asettelun luomiseen käytetty profiili. Kuvasuodattimet. Lisätietoja kuvasuodattimista on kohdassa Kuvatyökalut sivulla 68. Asettelun tallentaminen: 1 Sijoita ikkunat ja näkymät niin kuin haluat niiden olevan asettelussa. 2 Tee jokin seuraavista: Napsauta valikkorivin kohtaa Asettelut ja valitse sitten Tallenna asettelu. Valitse työkaluriviltä Tallenna asettelu. 3 Kirjoita asettelulle nimi. 4 Napsauta OK. Asettelun poistaminen: 1 Valitse asettelu, jonka haluat poistaa. 2 Tee jokin seuraavista: Valitse valikkopalkista Asettelut ja sitten Poista asettelu. Mirasys V / N series 4.8 Käyttäjän opas 11

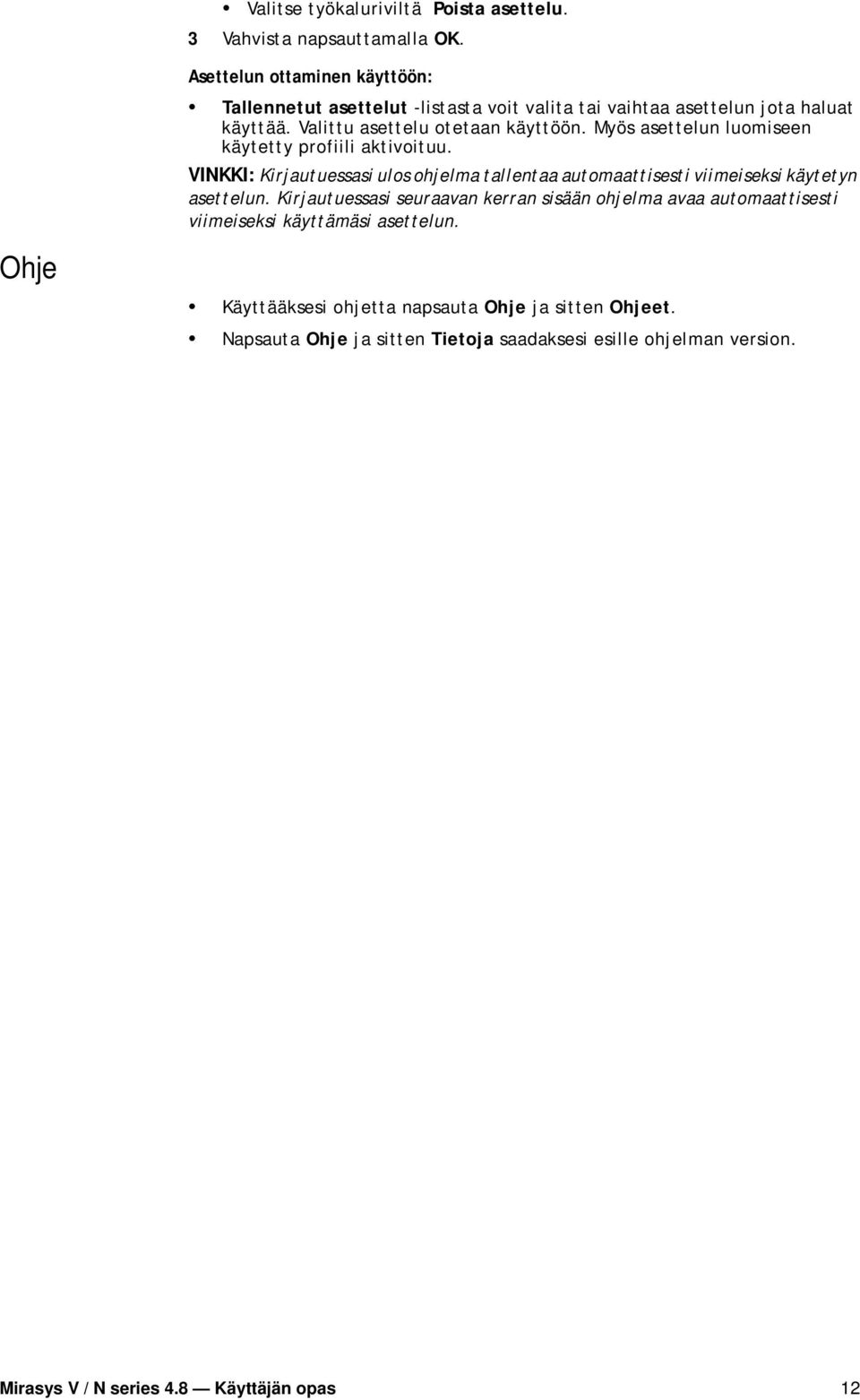

17 Valitse työkaluriviltä Poista asettelu. 3 Vahvista napsauttamalla OK. Asettelun ottaminen käyttöön: Tallennetut asettelut -listasta voit valita tai vaihtaa asettelun jota haluat käyttää. Valittu asettelu otetaan käyttöön. Myös asettelun luomiseen käytetty profiili aktivoituu. VINKKI: Kirjautuessasi ulos ohjelma tallentaa automaattisesti viimeiseksi käytetyn asettelun. Kirjautuessasi seuraavan kerran sisään ohjelma avaa automaattisesti viimeiseksi käyttämäsi asettelun. Ohje Käyttääksesi ohjetta napsauta Ohje ja sitten Ohjeet. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Mirasys V / N series 4.8 Käyttäjän opas 12

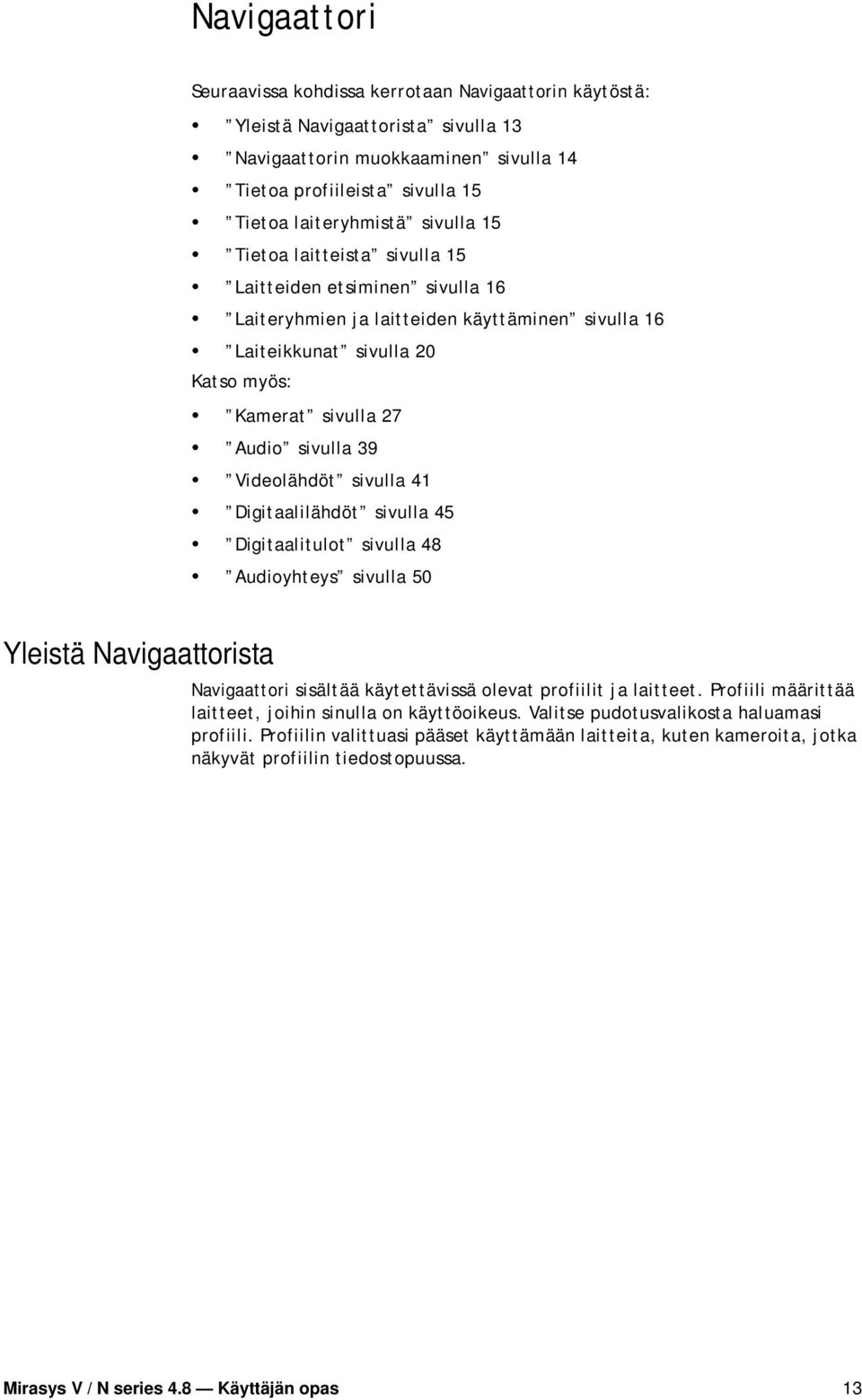

18 Navigaattori Seuraavissa kohdissa kerrotaan Navigaattorin käytöstä: Yleistä Navigaattorista sivulla 13 Navigaattorin muokkaaminen sivulla 14 Tietoa profiileista sivulla 15 Tietoa laiteryhmistä sivulla 15 Tietoa laitteista sivulla 15 Laitteiden etsiminen sivulla 16 Laiteryhmien ja laitteiden käyttäminen sivulla 16 Laiteikkunat sivulla 20 Katso myös: Kamerat sivulla 27 Audio sivulla 39 Videolähdöt sivulla 41 Digitaalilähdöt sivulla 45 Digitaalitulot sivulla 48 Audioyhteys sivulla 50 Yleistä Navigaattorista Navigaattori sisältää käytettävissä olevat profiilit ja laitteet. Profiili määrittää laitteet, joihin sinulla on käyttöoikeus. Valitse pudotusvalikosta haluamasi profiili. Profiilin valittuasi pääset käyttämään laitteita, kuten kameroita, jotka näkyvät profiilin tiedostopuussa. Mirasys V / N series 4.8 Käyttäjän opas 13

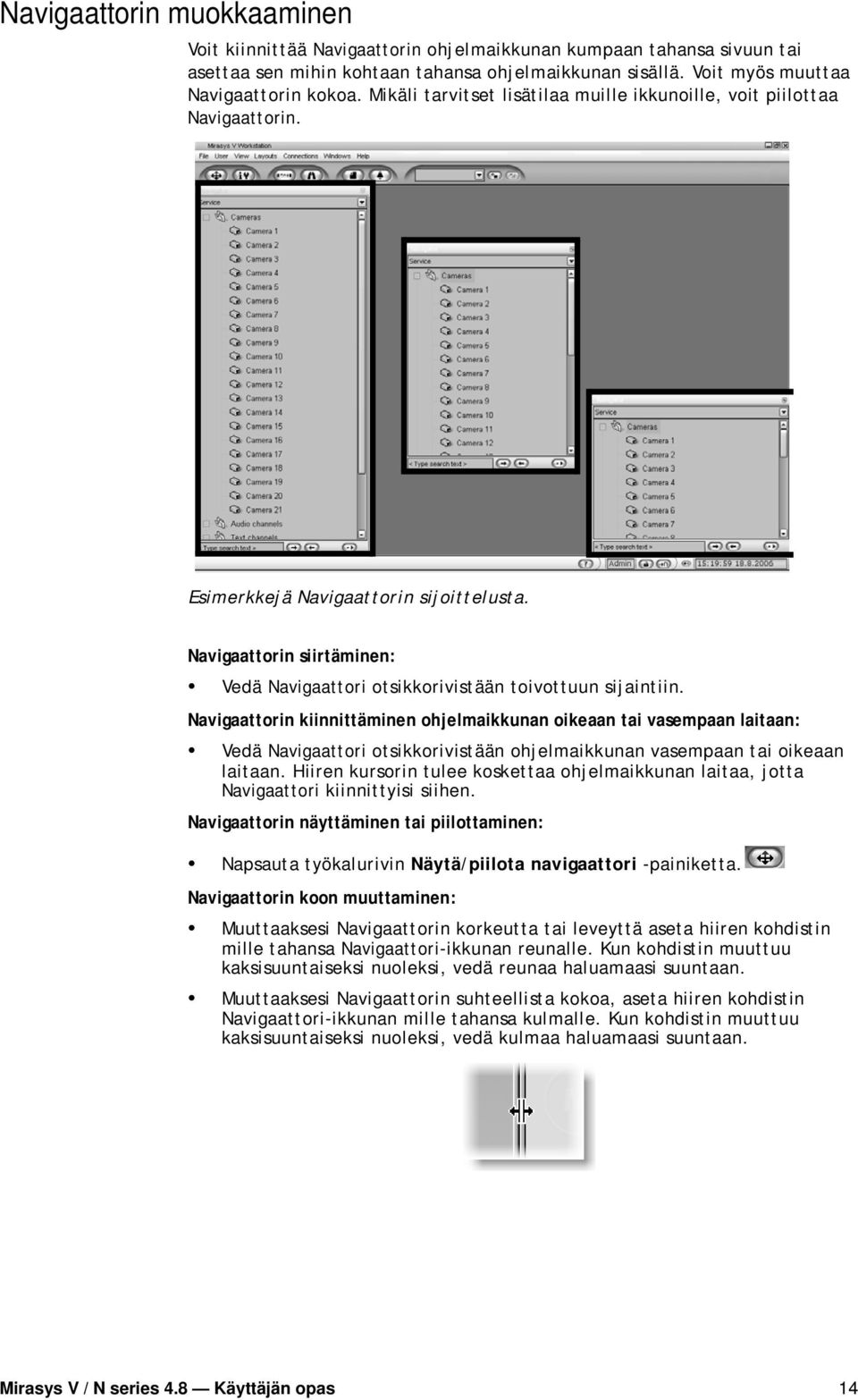

19 Navigaattorin muokkaaminen Voit kiinnittää Navigaattorin ohjelmaikkunan kumpaan tahansa sivuun tai asettaa sen mihin kohtaan tahansa ohjelmaikkunan sisällä. Voit myös muuttaa Navigaattorin kokoa. Mikäli tarvitset lisätilaa muille ikkunoille, voit piilottaa Navigaattorin. Esimerkkejä Navigaattorin sijoittelusta. Navigaattorin siirtäminen: Vedä Navigaattori otsikkorivistään toivottuun sijaintiin. Navigaattorin kiinnittäminen ohjelmaikkunan oikeaan tai vasempaan laitaan: Vedä Navigaattori otsikkorivistään ohjelmaikkunan vasempaan tai oikeaan laitaan. Hiiren kursorin tulee koskettaa ohjelmaikkunan laitaa, jotta Navigaattori kiinnittyisi siihen. Navigaattorin näyttäminen tai piilottaminen: Napsauta työkalurivin Näytä/piilota navigaattori -painiketta. Navigaattorin koon muuttaminen: Muuttaaksesi Navigaattorin korkeutta tai leveyttä aseta hiiren kohdistin mille tahansa Navigaattori-ikkunan reunalle. Kun kohdistin muuttuu kaksisuuntaiseksi nuoleksi, vedä reunaa haluamaasi suuntaan. Muuttaaksesi Navigaattorin suhteellista kokoa, aseta hiiren kohdistin Navigaattori-ikkunan mille tahansa kulmalle. Kun kohdistin muuttuu kaksisuuntaiseksi nuoleksi, vedä kulmaa haluamaasi suuntaan. Mirasys V / N series 4.8 Käyttäjän opas 14

20 Tietoa profiileista Profiili määrittää laitteet (esimerkiksi kamerat), joihin sinulla on pääsy, sekä käyttöoikeutesi. Sinulla voi olla yhteensä viisi profiilia, mutta voit käyttää vain yhtä profiilia kerrallaan. Valitse pudotusvalikosta haluamasi profiili. A B Vasemmalla: Profiilin valinta Oikealla: Esimerkkiprofiili A. Laiteryhmät B. Laitteet Tietoa laiteryhmistä HUOMAA: Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. Järjestelmänvalvojat voivat ryhmitellä laitteet esimerkiksi niiden fyysisen sijainnin mukaan. Vaihtoehtoisesti he voivat sijoittaa samantyyppiset laitteet, esimerkiksi kaikki digitaalitulot, samaan ryhmään. Alla on joitakin laiteryhmäkuvakkeita: Tietoa laitteista Laiteryhmän sisällön tarkasteleminen: Kaksoisnapsauta ryhmän kuvaketta tai napsauta ryhmäkuvakkeen vieressä olevaa plusmerkkiä (+). Profiili voi sisältää seuraavia laitteita: Kameroita (katso Kamerat sivulla 27) Audiokanavia (katso Audio sivulla 39) Videolähtöjä (katso Videolähdöt sivulla 41) Digitaalituloja (katso Digitaalitulot sivulla 48) Digitaalilähtöjä (katso Digitaalilähdöt sivulla 45) Yhden audioyhteyskanavan (katso Audioyhteys sivulla 50) Tekstikanavia (katso Tekstikanavat sivulla 52) Lisäksi jokaisen profiilin voi liittää erilaisiin hälytyksiin. Lisätietoja hälytyksistä on kohdassa Hälytysten käsitteleminen sivulla 77. Mirasys V / N series 4.8 Käyttäjän opas 15

21 Laitteiden etsiminen Lisätietoja laitteista on kohdassa Laiteryhmien ja laitteiden käyttäminen sivulla 16. Voit etsiä laitteita ja laiteryhmiä nimen perusteella. Tämä voi olla hyödyllistä, mikäli profiili sisältää runsaasti laitteita tai laiteryhmiä. Laitteiden tai laiteryhmien hakeminen: 1 Valitse profiili. 2 Napsauta Navigaattorin alalaidassa sijaitsevaa tekstikenttää ja kirjoita siihen etsimäsi laitteen tai laiteryhmän nimi tai osittainen nimi. Ohjelma etsii hakutermiä vastaavia laitteita ja laiteryhmiä kirjoittaessasi. 3 Mikäli hakutuloksia on useampia, voit hakea seuraavaa hakutermiäsi vastaavaa laitetta tai laiteryhmää napsauttamalla Etsi alaspäin -kuvaketta. Etsiäksesi hakutuloksia ylöspäin, napsauta Etsi ylöspäin -kuvaketta. Laiteryhmien ja laitteiden käyttäminen Seuraavissa kohdissa kerrotaan laiteryhmien ja laitteiden käyttämisestä: Laitekuvakkeet ja -näkymät sivulla 17 Ensisijainen toiminto sivulla 19 Pikavalikot sivulla 19 Laitteen ominaisuudet sivulla 19 Mirasys V / N series 4.8 Käyttäjän opas 16

22 Laitekuvakkeet ja -näkymät Eri laitetyypit näytetään ohjelmassa erilaisin kuvakkein. Kullakin Navigaattorissa olevalla laitteella on laitenäkymä, joka voidaan näyttää työalueella: Kuvake Laite Laitenäkymä Kamera Videonäkymä Äänikanava Oskilloskooppi Videolähtö Digitaalitulo Luettelo, josta voi valita monitorissa näkyvän kameran, ja toinen luettelo kamerakierrosten aloittamiseksi monitorissa. Kuvake, joka näyttää tulon tilan. Digitaalilähtö Kuvake, jota napsauttamalla voit avata tai sulkea lähdön. Audioyhteyskana va Animoitu puhelimen kuva ja yhteyskanavan avauspainike. Tekstikanava Näkymä, jossa näkyy tekstidataa ja tekstitapahtumia. HUOMAA: Laitteille voi käyttää muita kuin taulukossa esitettyjä kuvakkeita. HUOMAA:Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. Näytä laitenäkymä tekemällä jokin seuraavista: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa ja valitse sitten Näytä näkymä (tai Näytä reaaliaikainen näkymä tai Näytä toistonäkymä). Vedä laiteryhmä Navigaattorista työalueelle. Valitse laite, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Kaksoisnapsauta laitetta Navigaattorissa. Tämä toimii vain, jos laitteen ensisijainen toiminto on Näytä reaaliaikainen näkymä tai Näytä toistonäkymä. Katso Ensisijainen toiminto sivulla 19. Mirasys V / N series 4.8 Käyttäjän opas 17

23 A B C Voit avata laitenäkymän (B) vetämällä laitteen Navigaattorista (A) työalueelle (C). Jos haluat näyttää kaikki laiteryhmän laitteet samassa laiteikkunassa, tee jokin seuraavista: Vedä laiteryhmä työalueelle. Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Valitse laiteryhmä, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Lisätietoja laiteikkunoista on kohdassa Laiteikkunat sivulla 20. A B Jos haluat näyttää kaikki laiteryhmän laitteet laiteikkunassa (B), voit vetää laiteryhmän (A) Navigaattorista työalueelle. Mirasys V / N series 4.8 Käyttäjän opas 18

24 Laitteen tila Nämä symbolit kuvaavat laitteen tilaa: Kuvake Kuvaus Laite on kytketty. Laite ei ole käytössä tai sitä ei ole kytketty oikein. Ei signaalia. Tallentimeen ei ole yhteyttä. Yhteyttä tallentimeen muodostetaan. HUOMAA: Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään Navigaattorissa korostettuna. Ensisijainen toiminto Jokaisella laitteella on ensisijainen toiminto, jonka voi aktivoida kaksoisnapsauttamalla laitetta. Ensisijainen toiminto on laitekohtainen. Järjestelmänvalvoja voi asettaa ja vaihtaa laitteiden ensisijaisia toimintoja. Seuraavat ensisijaiset toiminnot ovat valittavissa: Näytä reaaliaikainen näkymä Näyttää reaaliaikaisen laitenäkymän. Tämä vaihtoehto on valittavissa kaikille laitteille. Näytä toistonäkymä. Näyttää toistonäkymän. Tämä vaihtoehto on valittavissa kameroille, audiokanaville ja tekstikanaville. Ei toimintoa. Järjestelmä ei tee mitään. Tämä vaihtoehto on valittavissa kaikille laitteille. Vaihda tilaa (avaa/sulje). Digitaalilähdön tila muutetaan. Tämä vaihtoehto on valittavissa digitaalilähdöille. Pulssi. Järjestelmä lähettää pulssin digitaalilähtöön. Tämä vaihtoehto on valittavissa digitaalilähdöille. Pikavalikot Voit ohjata laitteita pikavalikoissa olevilla komennoilla. Pikavalikon näyttäminen: Napsauta laitetta hiiren kakkospainikkeella Navigaattorissa tai napsauta laitenäkymää hiiren kakkospainikkeella. Komentojen selitykset ovat laitetyyppien kuvauksissa. Laitteen ominaisuudet Voit tarkastella laitteiden tietoja, muuttaa niiden ominaisuuksia ja käyttää joitakin komentoja Ominaisuudet-ikkunassa. Voit esimerkiksi kaapata ja tulostaa kuvia Ominaisuudet-ikkunan Leikepöytä-välilehdellä. Mirasys V / N series 4.8 Käyttäjän opas 19

25 Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Valitse laite ja napsauta työkalupalkin Ominaisuudet-painiketta. Napsauta laitenäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Napsauta laitetta Navigaattorissa hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä, esimerkiksi Kuvaus tai Näytettävät tiedot. Kun Ominaisuudet-ikkuna on näkyvissä, sen sisältö muuttuu valitun laitteen mukaan. Eri laitteilla on erilaiset välilehdet Ominaisuudet-ikkunassa. Lisätietoja välilehdistä on laitetyyppien kuvauksissa. HUOMAA: Voit kiinnittää Ominaisuudet-ikkunan vetämällä sen työpöydän vasempaan tai oikeaan laitaan. Laiteikkunat Voit näyttää laiteikkunassa useamman kuin yhden laitteen. Laitenäkymät voivat olla eri laitteista, esimerkiksi videonäkymiä ja digitaalilähtönäkymiä. Näkymät voivat myös olla eri laiteryhmistä. Ne eivät kuitenkaan voi olla eri profiileista. Laiteikkunassa näytettävien laitenäkymien enimmäismäärä on reaaliaikatilassa 16 ja toistotilassa 8. Kaikkiaan työalueella voidaan näyttää yhtäaikaisesti enintään 32 näkymää. Lisätietoja laiteikkunan mukauttamisesta on kohdassa Laiteikkunoiden käyttäminen sivulla 20. Laiteikkuna, jossa on kaksi videonäkymää, digitaalilähtönäkymä ja audionäkymä. Laiteikkunoiden käyttäminen Voit muuttaa laiteikkunan muotoa ja kokoa, poistaa näkymiä ja lisätä niitä sekä muuttaa näkymien järjestystä. Laiteikkunoita voi muokata samalla tavalla sekä reaaliaika- että toistotilassa. Näyttötila Käytettävissäsi on automaattisia asettelunäkymiä, joiden avulla voit nopeasti järjestää laiteikkunan sisällön. Mirasys V / N series 4.8 Käyttäjän opas 20

26 Automaattisten näkymien käyttäminen: 1 Napsauta laiteikkunaa hiiren kakkospainikkeella ja valitse Näyttötila. 2 Valitse asettelu asettelulistasta tai valitse Dynaaminen poistaaksesi automaattiset asettelut käytöstä. HUOMAA: Käyttäessäsi automaattisia asetteluja et voi muuttaa laiteikkunan muotoa tai kokoa. Jos haluat muuttaa laiteikkunan muotoa tai kokoa, valitse asettelulistasta Dynaaminen. Suurentaminen ja pienentäminen Suurenna laiteikkuna tekemällä jokin seuraavista: Kaksoisnapsauta ikkunan otsikkoriviä. Napsauta Suurenna-painiketta ikkunan oikeassa yläkulmassa. Laiteikkunan pienentäminen: Napsauta Pienennä-painiketta ikkunan oikeassa yläkulmassa. Suurennetun tai pienennetyn laiteikkunan palauttaminen: Napsauta Palauta-painiketta ikkunan oikeassa yläkulmassa. Yksittäisen kameranäkymän suurentaminen: Kun laiteikkunassa on useita videonäkymiä, voit suurentaa yksittäisen videonäkymän kaksoisnapsauttamalla sitä. Kaksoisnapsauttamalla suurennettua kameranäkymää saat palautettua alkuperäisen näkymän. Muoto Laiteikkunan muodon muuttaminen: Vie hiirikohdistin laiteikkunan reunaan, ja kun kohdistin muuttuu kaksisuuntaiseksi nuoleksi, vedä reuna haluamaasi suuntaan. Laiteikkunoiden laitenäkymät ovat vasemmasta yläkulmasta alkaen järjestyksessä vasemmalta oikealle. Mirasys V / N series 4.8 Käyttäjän opas 21

27 Koko Laiteikkunan koon muuttaminen: Vedä laiteikkunaa kulmasta tai reunasta. Jokaisen laitenäkymän koko muuttuu vastaavasti. Voit muuttaa laiteikkunan kokoa vetämällä laiteikkunaa jostakin kulmasta. Erota Poista laitenäkymä laiteikkunasta tekemällä jokin seuraavista: Vedä laitenäkymä laiteikkunasta työalueelle. Poistettu laitenäkymä näkyy ainoana laitenäkymänä uudessa laiteikkunassa. Napsauta laiteikkunaa hiiren kakkospainikkeella ja valitse Erota. Voit erottaa laitenäkymiä laiteikkunasta. Sulje Näkymän sulkeminen laiteikkunasta: Napsauta laitenäkymää hiiren kakkospainikkeella ja valitse Sulje. Mirasys V / N series 4.8 Käyttäjän opas 22

28 Muuta järjestystä Laitenäkymien järjestyksen muuttaminen: Vedä näkymä uuteen paikkaan. Laitenäkymien järjestyksen muuttaminen laiteikkunassa. Lisää laitenäkymiä Voit milloin tahansa lisätä laiteikkunaan uusia laitenäkymiä, vaikka laiteikkunassa ei olisi tyhjää tilaa. Laitenäkymän lisääminen: Vedä laitenäkymä Navigaattorista tai työalueelta laiteikkunaan. Laitenäkymän lisääminen laiteikkunaan Laitenäkymäryhmän lisääminen: Vedä laiteryhmä Navigaattorista laiteikkunaan. Mirasys V / N series 4.8 Käyttäjän opas 23

29 Karttatyökalu Kameroiden ja muiden laitteiden käytön helpottamiseksi järjestelmä voi sisältää karttoja ja pohjapiirroksia. Kartat ja pohjapiirrokset tarjoavat kohteesta helposti hahmotettavan yleiskuvan ja näyttävät, minne kamerat ja muut laitteet on kohteessa sijoitettu. Voit kaksoisnapsauttaa laitekuvakkeita kartalla avataksesi yksittäisiä laitteita, kuten valvontakameroita. Hälytyksen käynnistyessä hälytyksen aktivoinut laite näytetään kartalla korostettuna. Järjestelmänvalvojat voivat lisätä karttoja ja pohjapiirroksia System Managerissa. Karttatyökalu. Voit käyttää yksittäisiä laitteita napsauttamalla niiden kuvakkeita kartalla hiiren kakkospainikkeella. Karttatyökalun näyttäminen tai piilottaminen: Napsauta Näytä kartat -painiketta työkalurivillä. Seuraavissa kohdissa kerrotaan Karttatyökalun käytöstä: Navigaattorin ja Karttatyökalun synkronointi sivulla 24 Navigointi karttatasoilla sivulla 25 Laitteiden käyttö kartalta sivulla 25 Navigaattorin ja Karttatyökalun synkronointi Oletusasetuksissa Navigaattori ja Karttatyökalu toimivat synkronoidusti. Tämä tarkoittaa, että napsauttamalla laitetta tai laiteryhmää Navigaattorissa laitteen tai laiteryhmän sisältävä kartta avautuu automaattisesti Karttatyökaluun. Synkronoinnin ottaminen käyttöön tai sen poistaminen käytöstä: 1 Napsauta Käyttäjä ja sitten Kartta-asetukset. 2 Valitse jokin kolmesta vaihtoehdosta: Ei synkronointia. Valitse poistaaksesi synkronointi käytöstä. Synkronoinnin ollessa pois päältä voit avata laitetta vastaavan kartan napsauttamalla laitetta Navigaattorissa hiiren kakkospainikkeella ja Mirasys V / N series 4.8 Käyttäjän opas 24

30 valitsemalla Näytä kartalla. Näyttääksesi kartalta löytyvän laitteen Navigaattorissa, napsauta laitetta hiiren kakkosnapilla ja valitse Näytä navigaattorissa. Vain aktiiviset laiteryhmät. Laiteryhmän valitseminen Navigaattorista avaa vastaavan kartan tai pohjapiirroksen. Yksittäisen laitteen valitseminen ei sen sijaan avaa vastaavaa karttaa tai pohjapiirrosta. Aktiiviset laitteet ja laiteryhmät. Tämä on oletusasetus. Laiteryhmän tai laitteen valitseminen Navigaattorista avaa vastaavan kartan tai pohjapiirroksen. Valittu laite näytetään kartalla. Mikäli valitset laitteen tai laiteryhmän kartalta, sama laite tai laiteryhmä näytetään Navigaattorissa. HUOMAA: Synkronointi toimii vain, mikäli Karttatyökalu on avattuna ohjelman työalueella. Navigointi karttatasoilla. A B C Laitteiden käyttö kartalta Karttatyökalu A. Tämänhetkinen karttataso B. Napsauta vaihtaaksesi karttaa C. Napsauta Ylös-nuolta siirtyäksesi korkeammalle karttatasolle D. Kaksoisnapsauta ryhmäkuvaketta siirtyäksesi alemman tason kartalle. Voit siirtyä alemman tason kartalle seuraavin tavoin: Valitse taso Vaihda tasoa -luettelosta. Kaksoisnapsauta kartalla olevaa laiteryhmäkuvaketta. Voit siirtyä korkeamman tason kartalle seuraavin tavoin: Valitse taso Vaihda tasoa -luettelosta. Napsauta Ylös-nuolta. Voit käyttää kartan kautta samoja toimintoja kuin Navigaattorista. Voit esimerkiksi (oletusasetuksilla) kaksoisnapsauttaa kamerakuvaketta katsellaksesi kameran välittämää reaaliaikaista videokuvaa. Napsauttamalla laitteen kohdalla hiiren kakkosnappia voit tarkastaa, mitkä toiminnot ovat käytettävissä. D Mirasys V / N series 4.8 Käyttäjän opas 25

31 Lisätietoja toiminnoista on seuraavissa osioissa: Kamerat sivulla 27 Audio sivulla 39 Videolähdöt sivulla 41 Digitaalilähdöt sivulla 45 Digitaalitulot sivulla 48 Audioyhteys sivulla 50 Tekstikanavat sivulla 52 Mirasys V / N series 4.8 Käyttäjän opas 26

32 Kamerat Tietoa kameroista Kamerakuvakkeet Seuraavissa osioissa kerrotaan kameroiden käytöstä: Tietoa kameroista sivulla 27 Kamerakuvakkeet sivulla 27 Reaaliaikaisen videokuvan seuraaminen sivulla 27 Paikallisen kuvan seuraaminen sivulla 28 Videokuvien toisto sivulla 30 Kameravalikko sivulla 30 Kameran ominaisuudet sivulla 31 Kamerakierrokset sivulla 33 Domekamerat sivulla 34 Järjestelmässä on kahdenlaisia kameroita: Kiinteitä kameroita Domekameroita Jos sinulla on käyttöoikeudet, voit käyttää kameroita seuraavasti: Seurata reaaliaikaista kuvaa. Toistaa tallennettua kuvaa. Siirtää järjestelmästä kuvaa ja ääntä. Ohjata domekameroita. Lisäksi voit seurata kuvaa suoraan paikallisilta kameroilta, kun Workstationia käytetään paikallisesti samalta tietokoneelta kuin tallenninta. Lisätietoja on kohdassa Paikallisen kuvan seuraaminen sivulla 28. Seuraavia kuvakkeita käytetään kameroiden tunnistamiseen Navigaattorissa ja kartoissa: Järjestelmänvalvojat voivat lisätä kuvakkeita System Managerissa. Reaaliaikaisen videokuvan seuraaminen Seurataksesi reaaliaikaista kuvaa yhdeltä kameralta, tee jokin seuraavista: Vedä kamera Navigaattorista työalueelle. Napsauta kameraa hiiren kakkospainikkeella ja valitse valikosta Näytä reaaliaikainen näkymä. Valitse kamera, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä reaaliaikainen näkymä. Mikäli reaaliaikainen kuva on määritetty kameran ensisijaiseksi toiminnoksi, voit näyttää reaaliaikaista kuvaa myös kaksoisnapsauttamalla kameraa Navigaattorissa tai kartalla. Mirasys V / N series 4.8 Käyttäjän opas 27

33 Kameran oikeassa yläkulmassa sijaitseva symboli osoittaa kameran senhetkisen tilan. Lisätietoja kameran toimintosymboleista on kohdassa Näytettävät tiedot sivulla 31. Reaaliaikaisen kuvan seuraaminen useasta kamerasta: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Näyttöön avautuu laiteikkuna, jossa on reaaliaikainen ikkuna kaikista laiteryhmän kameroista. Katso myös Laiteikkunat sivulla 20. HUOMAA: Paikallisen kuvan seuraaminen Paikallinen seuraaminen tarkoittaa, että kuva piirretään suoraan kaappauskortista näytönohjaimeen. Toiminto on käytettävissä vain silloin, kun Workstation-ohjelma ja tallennin ovat samalla tietokoneella. Lisäksi kameroiden on oltava profiilissasi, ja sinulla on oltava oikeus seurata niiltä paikallista kuvaa. Mirasys N -sarjan NVR-tallentimissa ei ole paikallista seurantaa. Toisin kuin Navigaattorin kautta tapahtuva reaaliaikainen seuranta, paikallinen seuranta ei kuormita tallentimen prosessoria. Siksi kannattaa käyttää paikallista seurantaa aina kun se on mahdollista. Seuraa paikallisten kameroiden kuvaa tekemällä jokin seuraavista: Valitse valikkopalkista Ikkunat ja sitten Paikalliset kamerat. Mirasys V / N series 4.8 Käyttäjän opas 28

34 Napsauta työkalupalkin Paikalliset kamerat -painiketta. B A C D E G F Paikallinen seuraaminen. A. Pienennä-, Suurenna- ja Sulje-painikkeet B. Näyttää hälytyslistan C. Napsauta piilottaaksesi ohjauspaneelin D. Painikkeista voit valita, kuinka monta samanaikaista kuvaa näytetään E. Valittavissa olevat kamerat F. Ohjauspaneeli G. Kuva-alue Muuttaaksesi samanaikaisesti näytettävien kuvien määrän: Napsauta jotakin näytön ulkoasun muokkauspainikkeista (D). Kameroiden valitseminen: Vedä kamera kuva-alueelle oikealla puolella olevasta kameraluettelosta. Kameroiden järjestyksen muuttaminen: Vedä kamera uuteen paikkaan kuva-alueella. Suurenna kuva-alue tekemällä jokin seuraavista: Kaksoisnapsauta ikkunan otsikkoriviä. Napsauta Suurenna-painiketta ikkunan oikeassa yläkulmassa. Yksittäisen kameranäkymän suurentaminen: Kun ikkunassa on useita videonäkymiä, voit suurentaa yksittäisen videonäkymän sitä kaksoisnapsauttamalla. Kaksoisnapsauttamalla suurennettua kameranäkymää saat palautettua alkuperäisen näkymän. Mirasys V / N series 4.8 Käyttäjän opas 29

35 Videokuvien toisto Kameravalikko Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta kameraa Navigaattorissa tai kartalla hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Napsauta kameranäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse kamera Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Yksityiskohtaisempi kuvaus toisto-ominaisuuksista on kohdassa Toisto sivulla 55. Kameravalikon kautta voit käyttää kameran ominaisuuksia ja toimintoja esimerkiksi toistaaksesi tallennettua kuvaa. Toisto- ja reaaliaikatilojen valittavissa olevat ominaisuudet poikkeavat toisistaan. Lisäksi jotkut ominaisuudet ovat käytettävissä vain, kun kameranäkymä on avattuna. Näytä kameravalikko tekemällä jokin seuraavista: Napsauta videonäkymää hiiren kakkospainikkeella. Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse kamera Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. Kameravalikossa voi olla seuraavat komennot: Erota. Erottaa videonäkymän laiteikkunasta omaan laiteikkunaansa. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi laitenäkymä. Sulje. Sulkee videonäkymän. Domekameran ohjaus. Aktivoi domekameran ohjauksen. Tämä komento on käytettävissä vain tuetuilla domekameroilla, jotka on asennettu ja määritetty oikein. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunassa. Näytettävät laitetiedot. Näyttää Näytettävät tiedot -välilehden Ominaisuudet -ikkunassa. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Kuvien päivitys. Näyttää Kuvien päivitys -välilehden Ominaisuudet-ikkunassa. Välilehdellä voit asettaa videonäkymän päivitysvälin. Domekameran ominaisuudet. Näyttää Domekameran ohjaus -välilehden Ominaisuudet-ikkunasta. Välilehdellä voit aloittaa valmiiksi määriteltyjä kamerakierroksia ja valita kameran esiasentoja. Välilehdeltä pääset myös kamerakierrosasetuksiin. Tämä komento on käytettävissä vain domekameroilla ja ainoastaan reaaliaikatilassa. Tallenna kuva. Avaa Leikepöytä-välilehden Ominaisuudet-ikkunasta. Välilehdellä voit kaapata, tallentaa ja tulostaa kuvia Viitekuva. Näyttää kuvan, jota voit verrata nykyiseen näkymään. Näkymiä vertaamalla voit esimerkiksi varmistaa, että kamera on suunnattu oikein. Kuvan muokkaus. Näyttää kuvanmuokkaustyökalut. Kuvanmuokkaustyökaluilla voit parantaa kuvia, esimerkiksi säätää kirkkautta tai kontrastia. Näytä toistonäkymä. Avaa toistonäkymän samalta kameralta. Tämä komento on käytettävissä vain reaaliaikatilassa. Mirasys V / N series 4.8 Käyttäjän opas 30

36 Kameran ominaisuudet Näytä reaaliaikainen näkymä. Avaa reaaliaikanäkymän samalta kameralta. Tämä komento on käytettävissä vain toistotilassa, kun reaaliaikanäkymä ei ole näkyvissä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Graafinen haku. Näyttää Graafinen haku -työkalun. Tämä komento on käytettävissä vain toistotilassa. Liikehaku. Näyttää Liikehaku-työkalun. Tämä komento on käytettävissä vain toistotilassa. Lisää kirjanmerkkeihin. Lisää kuvan tai ääninäytteen Kirjanmerkit-listaan. Tämä komento on käytettävissä vain toistotilassa. Kamerakierros. Aloittaa kamerakierroksen, jossa videota esitetään järjestyksessä kaikista saman laiteryhmän kameroista. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi videonäkymä. Kameran ominaisuudet näytetään Ominaisuudet-ikkunassa. Jotkut Ominaisuudetikkunan välilehdet näkyvät vain, jos laitenäkymä on näkyvissä työalueella. Domekameroilla on lisäksi Domekameran ohjaus -välilehti. Lisätietoja Ominaisuudet-ikkunan avaamisesta on kohdassa Laitteen ominaisuudet sivulla 19. Kameran ominaisuudet -ikkuna Ominaisuudet-ikkunassa voi olla seuraavat välilehdet: Kuvaus Kuvaus-välilehdellä on kameran yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Managerissa. Näytettävät tiedot Tällä välilehdellä voit valita, mitä tietoja videonäkymässä näytetään. Valittavina ovat seuraavat vaihtoehdot: Nimi. Kameran nimi näytetään. Ryhmä. Laiteryhmän nimi näytetään. Mirasys V / N series 4.8 Käyttäjän opas 31

37 Kameran tila käy ilmi pienestä symbolista näkymän oikeassa yläkulmassa: Symboli (ei symbolia) Kuvaus Reaaliaikainen seuranta Toisto Tallennus Toistohälytys Kamerakierros on käynnissä. Domekamera Aika. Kuvan aika. Pvm. Kuvan päiväys. Kuvien päivitys Tältä välilehdeltä voit valita, kuinka usein videonäkymä päivitetään. Päivitys vain liikkeentunnistuksesta. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen videonäkymän päivittyvän vain silloin, kun liikettä havaitaan. Päivitysväli. Valitse tämä vaihtoehto, jos haluat reaaliaikaisen näkymän päivittyvän säännöllisin väliajoin riippumatta siitä, havaitaanko liiketta vai ei. Määritä myös päivitystiheys. Esimerkki: Jos asetat päivitystiheyden neljään sekuntiin, näkymä päivitetään kerran neljässä sekunnissa jollei liikettä havaita. Jos liikettä havaitaan, näkymä päivitetään automaattisesti. Leikepöytä Voit päivittää välilehdellä näkyvän kuvan napsauttamalla Kaappaa kuva - painiketta. Voit sitten tallentaa tai tulostaa kuvan napsauttamalla Tallenna tai Tulosta-painiketta. A B C D Leikepöytä Ominaisuudet-ikkunassa. A. Kaappaa B. Kaapattu kuva C. Tallenna D. Tulosta. Viitekuva Varmistaaksesi, että kamera näyttää ja tallentaa oikeita näkymiä, voit verrata videonäkymää tällä välilehdellä näkyvään viitekuvaan. Voit esimerkiksi varmistaa, että kamera on suunnattu oikein. Mirasys V / N series 4.8 Käyttäjän opas 32

38 Kamerakierrokset Kamerakierroksessa videota esitetään järjestyksessä jokaisesta saman laiteryhmän kamerasta. Vaihtoehtoisesti voit käynnistää kamerakierroksen mukautetusta laiteikkunasta. A E D C B Kamerakierrosikkuna. A. Kamerakierroksen symboli osoittaa, että kamerakierros on käynnissä B. Kierroksen manuaaliseen ohjaamiseen käytettävät painikkeet C. Parhaillaan näytettävän kameran jäljellä oleva näyttöaika sekunteina D. Kierroksen kaikkien kameroiden kokonaisnäyttöaika sekunteina (pysähdysaika) E. Liukusäädin pysähdysajan muuttamiseen Aloita kamerakierto tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta Navigaattorissa hiiren kakkospainikkeella ja valitse sitten Kamerakierros. Napsauta hiiren kakkospainikkeella reaaliaikatilassa olevaa kameranäkymää ja valitse Kamerakierros. Komento on käytettävissä vain mikäli yksittäinen laiteikkuna sisältää useamman kuin yhden kameranäkymän. Jos laiteikkuna sisältää kameroiden lisäksi muita laitteita, kamerakierrosnäkymässä näytetään vain kamerat. Muut laitteet näytetään omissa näkymissään. Kamerakierroksen ohjaaminen: Ikkunassa on kamerakierrostilassa kolme painiketta ja liukusäädin, joita voit käyttää kierroksen manuaaliseen ohjaamiseen. Painike Kuvaus Edellinen kamera Pysäyttää kierroksen tai jatkaa sitä Seuraava kamera Määrittää pysähdysajan Mirasys V / N series 4.8 Käyttäjän opas 33

39 Kamerakierron pysäyttäminen: Napsauta kamerakierrosnäkymää hiiren kakkospainikkeella ja poista tarkistusmerkki napsauttamalla kohtaa Kamerakierros. Domekamerat Domekamerat (PTZ-kamerat) näytetään domekamerakuvakkeella Navigaattorissa. Aktivoi domekameran ohjaus tekemällä jokin seuraavista: Napsauta domekameraa hiiren kakkospainikkeella Navigaattorissa ja valitse valikosta Domekameran ohjaus. Napsauta kameranäkymän oikeassa yläkulmassa olevaa domekamerasymbolia. Napsauta videonäkymää hiiren kakkospainikkeella ja valitse valikosta Domekameran ohjaus. Kun domekameran ohjaus on käytössä, zoomauksen, himmentimen ja tarkennuksen ohjaimet näkyvät videonäkymässä. Yksittäisissä järjestelmissä domekameran ohjaukselle on saatettu asettaa vapautusaika. Näissä tapauksissa domekameran ohjaus vapautetaan mikäli ohjausta ei ole käytetty erillisesti määriteltyyn aikaväliin. Mikäli domekameran ohjaus vapautetaan automaattisesti, voit aktivoida ohjauksen manuaalisesti uudestaan. HUOMAA: Jos domekameralle on asetettu vapautusaika, jäljellä oleva aika ilmestyy kameranäkymän oikeaan yläkulmaan, kun kamera on ollut jonkin aikaa käyttämättä. A B C A. Domekameran ohjaussymboli B. Zoomauksen, himmentimen ja tarkennuksen ohjaimet C. Nuoli osoittaa kääntymissuunnan ja nopeuden. Domekameran ohjauksen ominaisuuksia kuvataan seuraavissa kohdissa: Zoomaus, himmennin ja tarkennus sivulla 34 Kameran kääntäminen sivulla 35 Esiasennot ja kamerakierrot sivulla 36 Zoomaus, himmennin ja tarkennus Kun domekameran ohjaus on käytössä, zoomauksen, himmentimen ja tarkennuksen ohjaimet näkyvät videonäkymässä. Mirasys V / N series 4.8 Käyttäjän opas 34

40 Zoomauksen käyttäminen: Suurenna napsauttamalla ja pitämällä painettuna kuvaketta. Pienennä napsauttamalla ja pitämällä painettuna kuvaketta. Tai: Käytä zoomaukseen hiiren rullanappia. Kirkkauden säätäminen (himmennin): Vaalenna kuvaa napsauttamalla ja pitämällä painettuna kuvaketta. Tummenna kuvaa napsauttamalla ja pitämällä painettuna kuvaketta. Terävyyden säätäminen (tarkennus): Tarkenna kaukana olevaa kuvaa napsauttamalla ja pitämällä painettuna kuvaketta. Tarkenna lähellä olevaa kuvaa napsauttamalla ja pitämällä painettuna kuvaketta. Kameran kääntäminen Voit liikuttaa domekameraa kahdeksaan suuntaan kuvan osoittamalla tavalla. Voit liikuttaa domekameraa kahdeksaan suuntaan nuolten osoittamalla tavalla. Kun osoitat ikkunaa hiirikohdistimella, kohdistin muuttuu nuoleksi. Nuoli näyttää suunnat, joihin kamera liikkuu, jos napsautat näkymää. Kameran kiertäminen ja kallistaminen: Napsauta videonäkymää ja pidä hiiren painike painettuna. Kamera liikkuu niin kauan kun pidät hiiren painiketta painettuna, tai kunnes kamera saavuttaa ääriasentonsa. Nopeus Domekameraikkunassa on kolme nopeusaluetta. Hiirikohdistin näyttää kameran nopeuden: Sisin alue: Hidas nopeus Keskimmäinen alue: Normaali nopeus Uloin alue: Korkea nopeus Mirasys V / N series 4.8 Käyttäjän opas 35

41 Esiasennot ja kamerakierrot Voit tallentaa helposti käyttöön otettavia domekamera-asentoja ja luoda domekamerakiertoja, joissa kamera liikkuu automaattisesti asennosta toiseen. Voit luoda, muokata, poistaa ja katsoa domekamera-asentoja ja -kiertoja Ominaisuudet-ikkunan Domekameran ohjaus -välilehdellä. Asentoja ja kiertoja voi lisäksi aktivoida suoraan videonäkymän päältä kuten alla kerrotaan. Domekameran ohjaus -välilehden avaaminen Näytä Domekameran ohjaus -näkymä tekemällä jokin seuraavista: Napsauta domekameraa Navigaattorissa hiiren kakkospainikkeella ja valitse Domekameran ominaisuudet. Napsauta domekameranäkymää hiiren kakkospainikkeella ja valitse Domekameran ominaisuudet. HUOMAA: Domekameran hallinnan tulee olla aktiivisena. Lisätietoja Ominaisuudet-ikkunasta on kohdassa Laitteen ominaisuudet sivulla 19. A B C Domekameran ohjaus -välilehti Ominaisuudet-ikkunassa. A. Kamerakierrot B. Kamerakiertojen ohjaamiseen käytettävät painikkeet C. Esiasennot D. Esiasentojen lisäys- ja poistopainikkeet E. Kamerakiertojen muokkaus D E Domekameran kääntäminen esiasentoon Siirrä kamera johonkin esiasentoon tekemällä jokin seuraavista: Napsauta domekameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Valitse asento ja valitse sitten asento, johon haluat kääntää kameran. Valitse asento Ominaisuudet-ikkunan Domekameran ohjaus-välilehdeltä Tallennetut asennot -luettelosta. Aktivoi domekameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. Domekameran kierto-ohjelman käynnistäminen Aloita kamerakierros tekemällä jokin seuraavista: Napsauta domekameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse sitten kierto, jonka haluat käynnistää. Mirasys V / N series 4.8 Käyttäjän opas 36

42 Valitse kierto Ominaisuudet-ikkunan Domekameran ohjaus-välilehden Kamerakierrot -luettelosta ja napsauta Käynnistä/pysäytä kamerakierto. Aktivoi domekameran ohjaus. Napsauta kameranäkymän alalaidassa olevien ohjauskuvakkeiden oikealla puolella näkyvää kamerakuvaketta ja valitse asento, johon haluat kääntää kameran. HUOMAA:Kun kierto on käynnissä, kulloinenkin asento näkyy Ominaisuudetikkunan Domekameran ohjaus -välilehden Esiasennot-luettelossa. Seuraava- ja Edellinen-painikkeilla voit siirtyä seuraavaan tai edelliseen asentoon manuaalisesti pysäyttämättä kiertoa. Kierron pysäyttäminen: Pysäytä kamerakierros tekemällä jokin seuraavista: Jos käynnistit kamerakierron Domekameran ohjaus -välilehdeltä, voit pysäyttää se vapauttamalla Käynnistä/pysäytä kamerakierto -painikkeen. Jos käynnistit kierron valitsemalla sen kuvaikkunan päältä, Navigaattorista tai Karttatyökalusta, voit pysäyttää kierron kääntämällä kameraa manuaalisesti tai valitsemalla esiasennon Esiasennot -listasta. Esiasentojen lisääminen ja poistaminen HUOMAA: Sinun on otettava domekamera hallintaan ennen kuin voit lisätä tai poistaa asentoja. Esiasennon lisääminen: 1 Käännä kamera asentoon, jonka haluat tallentaa. Voit myös säätää zoomausta, tarkennusta ja himmennintä. 2 Napsauta Ominaisuudet-ikkunan Domekameran ohjaus -välilehden Tallennetut asennot -valikon alapuolella olevaa Lisää esiasento - painiketta ja valitse Tallenna asento. 3 Kirjoita asennolle nimi ja napsauta OK. Esiasennon poistaminen: 1 Valitse poistettava asento Ominaisuudet-ikkunan Domekameran ohjausvälilehdeltä. 2 Napsauta Esiasennot valikon vieressä olevaa Poista-painiketta ja valitse Poista asento. 3 Napsauta OK. Kamerakiertojen lisääminen ja poistaminen HUOMAA: Sinun on otettava domekamera hallintaan ennen kuin voit lisätä tai poistaa kamerakierroksia. Kamerakierron lisääminen: 1 Valitse Ominaisuudet-ikkunan Domekameran ohjaus-välilehdeltä Muokkaa kamerakiertoja. 2 Napsauta Kamerakierrot-luettelon vieressä olevaa Lisää kamerakiertopainiketta. 3 Kirjoita kierrolle nimi ja napsauta OK. 4 Valitse Esiasennot-luettelosta asento, jonka haluat lisätä kiertoon, ja napsauta Lisää. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä Mirasys V / N series 4.8 Käyttäjän opas 37

43 kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. HUOMAA: Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. Poista esiasento kierrosta valitsemalla asento ja napsauttamalla Poista. 5 Napsauta Valitut asennot -luettelosta lisäämääsi asentoa ja aseta aika, jonka kamera pysyy asennossa (Pysähdysaika) sekä nopeus, jolla kamera siirtyy seuraavaan asentoon (Siirtymisaika). 6 Tallenna kierto napsauttamalla OK. HUOMAA: Kun esiasennot tallennetaan tallentimelle, niiden määrää ei ole rajoitettu. Joillakin kameramalleilla esiasennot tallennetaan kuitenkin kameralle, jolloin niiden enimmäismäärä on yleensä rajallinen. Kierrot tallennetaan aina tallentimelle, eikä niiden määrää ole rajoitettu. Lisätietoja rajoituksista on tiedostossa plugin.pdf. Kierron poistaminen: 1 Valitse Kamerakiertojen muokkaus -ikkunassa kierto, jonka haluat poistaa. 2 Napsauta Poista kierto. 3 Napsauta OK. Kotiasento Voit määrittää domekameran kotiasennoksi esiasennon tai kamerakierron. Jos kameraa ei käytetä määrätyn ajan kuluessa, se siirtyy automaattisesti kotiasentoon. Kotiasennon määrittäminen: 1 Valitse kohdassa Kamerakiertojen muokkaus esiasento tai kamerakierto, jonka haluat asettaa kotiasennoksi. 2 Määritä aika, jonka kuluttua kamera siirtyy kotiasentoon. 3 Voit pakottaa kameran esiasennosta kotiasentoon valitsemalla Käännä kotiasentoon esiasennosta -valintaruudun. 4 Vaikka kierto olisi käynnissä, voit pakottaa kameran kotiasentoon määritetyn ajan kuluttua valitsemalla Käännä kotiasentoon kamerakierrosta. 5 Napsauta OK. Hälytystoiminto Domekamera voidaan kääntää automaattisesti esiasentoon tai järjestelmä voi käynnistää domekamerakierron hälytyksen aktivoituessa. Järjestelmanvalvoja voi asettaa tämän hälytystoiminnon System Managerissa. Kameran varaaminen Vain yksi käyttäjä kerrallaan voi ohjata domekameraa. Voit kuitenkin ottaa domekameran hallintaasi toiselta käyttäjältä, mikäli olet saanut siihen valtuudet. Mirasys V / N series 4.8 Käyttäjän opas 38

44 Audio Audiokanavakuvakkeet DVMS-järjestelmän jokainen tallennin voi sisältää audiokanavia. Mikäli käyttäjäkohtaiset oikeutesi riittävät, voit kuunnella järjestelmän kautta reaaliaikaista ja tallennettua ääntä. Seuraavissa kohdissa kerrotaan audiokanavien käyttämisestä: Audiokanavakuvakkeet sivulla 39 Audiokanavien avaaminen sivulla 39 Audiokanavien avaaminen sivulla 39 Audionäkymä sivulla 39 Äänen toisto sivulla 40 Äänen haku sivulla 40 Audio-ominaisuudet sivulla 40 Näistä kuvakkeista tunnistaa Navigaattorissa olevat audiokanavat. Audiokanavien avaaminen Järjestelmänvalvojat voivat lisätä kuvakkeita System Managerissa. Avaa audiokanava tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. Napsauta kanavaa hiiren kakkospainikkeella Navigaattorissa ja valitse Näytä reaaliaikainen näkymä. Valitse kanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä reaaliaikainen näkymä. Katso myös Laiteikkunat sivulla 20. Audionäkymä Audionäkymässä on seuraavat osat: Nimi, päiväys, aika, tila: Kuten kameranäkymässä. Oskilloskooppi: Visualisoi audiosignaalien taajuudet. Mykistä: Napsauta mykistääksesi äänen ja napsauta uudelleen (vapauta painike) kuullaksesi äänen. Mirasys V / N series 4.8 Käyttäjän opas 39

45 Äänen voimakkuus: Säätää äänenvoimakkuutta. A B C E D Audionäkymä. A. Kanavan päiväys, aika ja nimi B. Tilan symboli. Tässä esimerkissä symboli osoittaa, että järjestelmä tallentaa parhaillaan ääntä C. Oskilloskooppi D. Äänen voimakkuus E. Mykistä Äänen toisto Äänen haku Audio-ominaisuudet Voit ohjata audionäkymää samoin kuin muitakin laitenäkymiä. Lisätietoja on kohdassa Laiteryhmien ja laitteiden käyttäminen sivulla 16. Voit toistaa ääntä vain eteenpäin ja normaalilla nopeudella. Pikatoistossa ääntä ei toisteta, mutta menossa oleva kohta näkyy kaaviossa. Toista tallennettua ääntä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Napsauta audiokanavaa hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. Valitse audiokanava Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä toistonäkymä. Tarkastele tallennettua ääntä napsauttamalla toistopaneelin Graafinen haku - painiketta. Lisätietoja on kohdassa Graafinen haku sivulla 60. Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus: Sisältää audiokanavan kuvauksen. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja audionäkymässä näytetään. Päivitys: Tältä välilehdeltä voit valita, päivitetäänkö kanavaa jatkuvasti vai ainoastaan silloin, kun järjestelmä havaitsee ääntä. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että audiokanavanäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta audiokanavanäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus, Laitetiedot tai Päivitys). Mirasys V / N series 4.8 Käyttäjän opas 40

46 Videolähdöt Kameroiden valinta Kamerakierrosten hallinta Videolähtönäkymä Voit näyttää videokuvaa tallentimen videolähtöihin liitetyillä monitoreilla. Mirasys N -sarjan NVR-tallentimissa ei ole videolähtöjä. Seuraavissa kohdissa kerrotaan lähtöjen hallinnasta: Kameroiden valinta sivulla 41 Kamerakierrosten hallinta sivulla 41 Videolähtönäkymä sivulla 41 Videolähtö-ominaisuudet sivulla 42 Monitoreissa näytettävien kamerakiertojen muokkaaminen ja lisääminen sivulla 43 Valitse monitorissa näytettävä kamera tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Valitse kamera ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse kameraluettelosta kamera, jonka haluat näyttää. Aloita kamerakierros tekemällä jokin seuraavista: Napsauta hiiren kakkospainikkeella videolähtöä (monitoria) Navigaattorissa tai kartalla, osoita kohtaa Käynnistä kamerakierto ja valitse kamera, jonka kuvaa haluat näyttää monitorilla. Avaa videolähtönäkymä esimerkiksi vetämällä videolähtö (monitori) työalueelle. Valitse Kaikki kamerakierrot -luettelosta kierto jonka haluat poistaa. Napsauta Toisto. Käytä videolähtönäkymää monitorissa näytettävän kameran valitsemiseen ja kamerakierrosten ohjaamiseen. A B C Videolähtönäkymä. A. Tallennetut kamerakierrot B. Kamerakiertojen ohjaamiseen käytettävät painikkeet C. Näyttää valitun kameran monitorissa. Näytä monitorinäkymä tekemällä jokin seuraavista: Vedä kanava Navigaattorista työalueelle. Napsauta monitoria hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Mirasys V / N series 4.8 Käyttäjän opas 41

47 Videolähtö-ominaisuudet Valitse monitori Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Monitorissa näytettävän kameran valitseminen: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Valitse kamera ja valitse kamera luettelosta. Valitse kamera videolähtönäkymän kameraluettelosta. Aloita kamerakierto tekemällä jokin seuraavista: Napsauta videolähtöä Navigaattorissa tai kartalla hiiren kakkospainikkeella, osoita kohtaa Käynnistä kamerakierto ja valitse kierto luettelosta. Valitse kierto videolähtönäkymän Kamerakierrot-valikosta ja napsauta Toista. Kamerakierron pysäyttäminen: Vapauta Toista-painike. Jos kierto käynnistetään uudelleen, se alkaa ensimmäisestä kamerasta. Manuaalinen siirtyminen seuraavaan tai edelliseen kameraan: Napsauta Edellinen kamera tai Seuraava kamera -painiketta. Huomaa, että manuaalinen ohjaus lopettaa käynnissä olevan kamerakierron. Videolähdöillä on kaksi välilehteä Ominaisuudet-ikkunassa: Kuvaus. Sisältää lähdön valinnaisen kuvauksen ja mahdollisesti myös ainoastaan järjestelmänvalvojille näkyvän kuvauksen. Näytettävät tiedot. Tältä välilehdeltä voit valita, mitä tietoja videolähtönäkymässä näytetään (monitorin nimi, päiväys, aika). Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että videlähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta videolähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). Mirasys V / N series 4.8 Käyttäjän opas 42

48 Monitoreissa näytettävien kamerakiertojen muokkaaminen ja lisääminen Voit muokata kamerakierroksia ja lisätä niitä, jos olet saanut siihen valtuudet. A B C D E F Kamerakiertojen muokkaus -valintaikkuna. A. Valittavissa olevat kamerat B. Kamerakiertoluettelo C. Kamerakiertojen lisäys-, muokkaus- ja poistopainikkeet D. Valittuun kamerakiertoon kuuluvat kamerat. Pysähdysaika näkyy kunkin kameran vieressä. E. Poista valittu kamera kamerakierrosta F. Määrittää valitun kameran pysähdysajan. Kamerakierron lisääminen: 1 Napsauta monitoria hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Muokkaa kamerakiertoja. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 2 Toimi seuraavasti: a Napsauta Lisää kamerakierto -painiketta Kaikki kamerakierrot -luettelon vieressä ja kirjoita kierrolle nimi. b Valitse vasemmasta ruudusta kamerat, jotka haluat lisätä kiertoon, ja napsauta Lisää. Vaihtoehtoisesti voit valita kamerat ja vetää ne oikeanpuoleiseen ruutuun. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. c Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. d Poista kamera kierrosta valitsemalla se ja napsauttamalla Poista kamera - painiketta. e Muuta kameran pysähdysaikaa valitsemalla kamera ja vetämällä sitten luettelon alla olevaa liukusäädintä. 3 Tallenna kierto napsauttamalla OK. Kamerakierron muokkaaminen: Valitse kiertoluettelosta kierto, jota haluat muokata. Voit muokata seuraavia asetuksia: Mirasys V / N series 4.8 Käyttäjän opas 43

49 Muuta kierron nimi napsauttamalla Muuta kamerakierron nimi - painiketta ja kirjoita sitten kierrolle uusi nimi. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan luettelossa. Poista kamera valitsemalla se ja napsauttamalla Poista kamera - painiketta. Lisää kamera kiertoon valitsemalla se vasemmasta ruudusta ja napsauttamalla Lisää. Kamerakierron poistaminen: 1 Valitse Kaikki kamerakierrot -luettelosta kierto, jonka haluat poistaa. 2 Napsauta luettelon vieressä olevaa Poista kamerakierto -painiketta. 3 Tallenna muutokset napsauttamalla OK. Mirasys V / N series 4.8 Käyttäjän opas 44

50 Digitaalilähdöt Digitaalilähtökuvakkeet Seuraavissa kohdissa kerrotaan digitaalilähtöjen käyttämisestä ulkoisten laitteiden, kuten ovien, porttien ja valojen ohjaamiseen: Digitaalilähtökuvakkeet sivulla 45 Digitaalilähtönäkymä sivulla 45 Digitaalilähtövalikko sivulla 46 Digitaalilähdön ominaisuudet sivulla 46 Seuraavista kuvakkeista tunnistaa Navigaattorissa ja kartoissa digitaalilähdöt: Digitaalilähtönäkymä Digitaalilähtönäkymä näyttää lähdön tilan (avoin/suljettu). Voit myös hallita lähtöjä näkymässä. Kaksi digitaalilähtönäkymää. Ensimmäinen on avoin, toinen suljettu. Digitaalilähdöille voi käyttää myös muita kuin yllä olevia kuvakkeita. Näytä digitaalilähtönäkymä tekemällä jokin seuraavista: Vedä digitaalilähtö Navigaattorista työalueelle. Napsauta digitaalista lähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse digitaalilähtö Navigaattorista, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä näkymä. Mirasys V / N series 4.8 Käyttäjän opas 45

51 Digitaalilähdön tilan muuttaminen: Napsauta kuvaketta digitaalilähtönäkymässä. Lähdön tila muutetaan tai lähtöön lähetetään pulssi riippuen siitä, kumpi vaihtoehto on lähdön ensisijaisena toimintona. Ensisijainen toiminto määritetään System Managerissa. Molemmat komennot (Vaihda tilaa (avaa/sulje) ja Lähetä pulssi), ovat käytettävissä Ominaisuudet-ikkunan Lähdön ohjaus-välilehdellä. Lisätietoja välilehdestä on kohdassa Digitaalilähdön ominaisuudet sivulla 46. Digitaalilähtönäkymiä laiteikkunassa. Pulssitoimintoa käytettäessä pulssin jäljellä oleva aika näkyy näkymässä (kuten ensimmäisenä vasemmalla olevassa näkymässä). Digitaalilähtövalikko Digitaalilähdön ominaisuudet Digitaalilähtövalikossa on seuraavat komennot: Näytä näkymä. Näyttää digitaalilähtönäkymän, jossa voit hallita lähtöä. Näytä kartalla. Näyttää kameran sijainnin kartalla. Komento näkyy Navigaattorissa. Näytä Navigaattorissa. Näyttää kameran sijainnin Navigaattorissa. Komento näkyy Karttatyökalussa. Vaihda tilaa (avaa/sulje). Tämä komento muuttaa lähdön tilan. Jos lähtö on suljettu, se avataan. Jos se on avoin, se suljetaan. Lähtö pysyy muutetussa tilassa, kunnes se muutetaan uudelleen manuaalisesti tai hälytyksen seurauksena. Pulssi. Tila muutetaan vain määritetyksi ajaksi, minkä jälkeen lähtö palaa entiseen tilaansa. Määritä pulssin kesto Digitaalilähtö-välilehdellä Ominaisuudet-ikkunassa. Kuvaus. Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot. Näyttää Näytettävät tiedot-välilehden Ominaisuudet - ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Lähdön ohjaus. Näyttää Ominaisuudet-ikkunan Lähdön ohjaus -välilehden, josta voit ohjata lähtöä. Näytä valikko tekemällä jokin seuraavista: Napsauta digitaalilähtöä hiiren kakkospainikkeella Navigaattorissa tai kartalla. Valitse digitaalilähtö Navigaattorista ja napsauta Näytä valikko -painiketta Navigaattorin oikeassa alakulmassa. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella. Digitaalilähdöillä on seuraavat välilehdet Ominaisuudet-ikkunassa: Mirasys V / N series 4.8 Käyttäjän opas 46

52 Kuvaus Kuvaus-välilehdellä on digitaalilähdön yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Managerissa. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Nimi. Lähdön nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Lähdön ohjaus. Lähdön ohjaus -välilehdellä on seuraavat komennot: Kuvake Nimi Kuvaus Vaihda tilaa (avaa/sulje). Pulssi Pulssin kesto Päivitä Napsauta muuttaaksesi lähdön tilan. Napsauta muuttaaksesi lähdön tilan hetkellisesti. Määritä pulssin kesto vetämällä liukusäädintä. Päivittää kuvakkeen näyttämään lähdön tilan. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalilähtönäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalilähtönäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). Mirasys V / N series 4.8 Käyttäjän opas 47

53 Digitaalitulot Digitaalitulokuvakkeet Tallentimen digitaalituloihin voi liittää ulkoisia laitteita, esimerkiksi ovi- tai ikkuna-antureita. Tulojen tila näkyy kuvakkeina Workstationissa. Tiloja on kaksi: ei-aktiivinen ja aktiivinen. Kuvakkeet valitsee järjestelmänvalvoja. Seuraavissa kohdissa kerrotaan, kuinka digitaalituloja valvotaan: Digitaalitulokuvakkeet sivulla 48 Digitaalitulonäkymä sivulla 48 Digitaalitulovalikko sivulla 49 Digitaalitulon ominaisuudet sivulla 49 Seuraavia kuvakkeita käytetään digitaalitulojen tunnistamiseen Navigaattorissa ja kartoissa: Digitaalitulokuvakkeet: Digitaalitulonäkymä Digitaalitulonäkymä näyttää digitaalitulon tilan: ei-aktiivinen tai aktiivinen. Näytä digitaalitulonäkymä tekemällä jokin seuraavista: Vedä digitaalitulo Navigaattorista työalueelle. Napsauta digitaalista tuloa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Mirasys V / N series 4.8 Käyttäjän opas 48

54 Digitaalitulovalikko Digitaalitulon ominaisuudet Valitse digitaalitulo, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse Näytä näkymä. Digitaalitulokuvakkeen päivittäminen: Napsauta kuvaketta. Valikossa on seuraavat komennot: Kuvaus: Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot: Näyttää Näytettävät tiedot-välilehden Ominaisuudet - ikkunasta. Välilehdeltä voit valita, mitä tietoja videonäkymässä näytetään. Näytä digitaalitulovalikko tekemällä jokin seuraavista: Napsauta digitaalituloa hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella. Audiokanavilla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on digitaalitulon yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Vain järjestelmänvalvojat voivat lisätä kuvauksia System Managerissa. Näytettävät tiedot Tältä välilehdeltä voit valita, mitä tietoja näkymässä näytetään. Nimi. Tulon nimi näytetään. Laiteryhmä. Laiteryhmän nimi näytetään. Näytä Ominaisuudet-ikkuna tekemällä jokin seuraavista: Varmista, että digitaalitulonäkymä näkyy työalueella ja napsauta sitten työkalurivin Näytä/piilota ominaisuudet -painiketta. Napsauta digitaalitulonäkymää hiiren kakkospainikkeella ja valitse jokin Ominaisuudet-ikkunan välilehdistä (Kuvaus tai Laitetiedot). Mirasys V / N series 4.8 Käyttäjän opas 49

55 Audioyhteys Audioyhteyskuvakkeet Jokaisella tallentimella on yksi audioyhteyskanava. Tämän kanavan kautta voit keskustella verkon yli. Seuraavissa kohdissa kerrotaan audioyhteyskanavan käyttämisestä: Audioyhteyskuvakkeet sivulla 50 Audioyhteysnäkymä sivulla 50 Audioyhteysvalikko sivulla 50 Audioyhteyden ominaisuudet sivulla 51 Seuraavilla kuvakkeilla näytetään audioyhteyskanavan tila Navigaattorissa tai kartalla: Kuvake Kuvaus Yhteyskanava on suljettu. Soittopainiketta painetaan yhteyden toisessa päässä. Yhteyskanava on auki. Audioyhteysnäkymä Kun yhteyden toisessa päässä painetaan soittopainiketta, sekä Navigaattorissa tai kartalla että audioyhteysnäkymässä näytetään animoitu puhelinkuvake. Lisäksi kuuluu soittoääni. Audioyhteysnäkymä näytetään automaattisesti myös silloin, kun soittopainiketta painetaan (mikäli se ei ole jo näkyvissä työtilassa). Myös kaikki saman laiteryhmän laitenäkymät näytetään samassa ikkunassa. A B C D Audioyhteysnäkymä A. Kuvake näyttää yhteyden tilan. Tässä yhteys on auki. B. Avaa/katkaise yhteys C. Äänen voimakkuus D. Äänitason ilmaisin näyttää äänen voimakkuuden ja ajastin ajan, jonka yhteys on ollut auki. Audioyhteysvalikko Audioyhteyden avaaminen ja sulkeminen: Napsauta audioyhteysnäkymässä Avaa/katkaise yhteys -painiketta. Valikko voi sisältää seuraavat komennot: Mirasys V / N series 4.8 Käyttäjän opas 50

56 Audioyhteyden ominaisuudet Näytä näkymä. Näyttää audioyhteysnäkymän. Yhdistä. Napsauta avataksesi audioyhteyskanavan. Kuvaus: Näyttää Kuvaus-välilehden Ominaisuudet -ikkunasta. Näytettävät tiedot: Näyttää Näytettävät tiedot-välilehden Ominaisuudet - ikkunasta. Välilehdeltä voit valita, mitä tietoja audioyhteysnäkymässä näytetään. Näytä audioyhteysvalikko tekemällä jokin seuraavista: Napsauta audioyhteyskuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta audioyhteysnäkymää hiiren kakkospainikkeella. Audioyhteyskanavalla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on kanavan yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Managerissa. Laitetiedot Tältä välilehdeltä voit valita, näytetäänkö näkymässä kanavan nimi. Mirasys V / N series 4.8 Käyttäjän opas 51

57 Tekstikanavat Tallentimet voivat vastaanottaa tekstidataa, joka tulee ulkoisista laitteista, esimerkiksi kassapäätteistä tai huoltamon polttoainemittareista. Voit seurata reaaliaikaista tekstidataa yhdessä videokuvan ja audion kanssa. Lisäksi voit etsiä tekstidataa Graafisessa haussa tai Tekstihaussa. Tekstikanavien käyttö edellyttää, että ohjelmistolisenssi tukee tekstikanavia. Lisäksi tarvitaan tekstidatan kaappausajuri. Ajuri määrittää, mitä tietoja lähetetään laitteesta DVMS-järjestelmään. Tekstikanavakuvakkeet Seuraavissa kohdissa kerrotaan tekstikanavien käyttämisestä: Tekstikanavakuvakkeet sivulla 52 Tekstikanavanäkymä sivulla 53 Tekstikanavavalikko sivulla 53 Tekstikanavan ominaisuudet sivulla 54 Tekstidatan etsiminen ja toisto sivulla 54 Seuraavia kuvakkeita käytetään tekstikanavien tunnistamiseen Navigaattorissa ja kartoilla: Mirasys V / N series 4.8 Käyttäjän opas 52

58 Tekstikanavanäkymä Tekstikanavanäkymän yläosassa näkyy valitun tapahtuman päivämäärä ja aika, kanavan ja kohteen nimi sekä tekstikanavanäkymän tila (tallennus tai toisto). Sen alapuolella on ylätunniste, tekstidataluettelo ja mukautettujen tapahtumien luettelo. Tekstidataluettelo näytetään aina. Ylätunniste ja mukautettujen tapahtumien lista ovat valinnaisia. A B C D Kolme tekstikanavanäkymää laiteikkunassa. A. Kanavan päiväys, aika ja nimi B. Ylätunniste C. Tekstidataluettelo D. Mukautettujen tapahtumien luettelo. Tekstikanavavalikko Ylätunniste. Ylätunnisteessa näytetään kaappausajurin määrittämiä tunnistetietoja. Tekstidataluettelo. Luettelossa näytetään määrittämätöntä tekstidataa (tekstitapahtumia) sekä mukautettuihin tapahtumiin liittyvää tekstiä. Tekstidatan kaappausajuri määrittää näytettävät tiedot. Mukautettujen tapahtumien luettelo. Luettelossa näytetään kaappausajurin määrittämiä tunnistetietoja. Mukautetut tapahtuvat voidaan vaihtoehtoisesti näyttää tekstidataluettelossa mukautettujen tapahtumien luettelon sijasta. Seuraa reaaliaikaista tekstikanavanäkymää tekemällä jokin seuraavista: Vedä tekstikanava Navigaattorista työalueelle. Napsauta tekstikanavaa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä näkymä. Valitse tekstikanava, napsauta Näytä valikko -painiketta Navigaattorin alaosassa ja valitse sitten Näytä reaaliaikainen näkymä. Valikossa voi olla seuraavat komennot: Erota. Tämä komento on näkyvissä vain, jos laiteikkunassa on useampi kuin yksi laitenäkymä. Se siirtää valitun tekstikanavanäkymän omaksi laiteikkunakseen. Kuvaus. Näyttää Ominaisuudet -ikkunan Kuvaus-välilehden, johon järjestelmänvalvojat voivat lisätä tietoja kustakin kanavasta. Näytettävät tiedot. Näyttää Näytettävät tiedot-välilehden Ominaisuudet - ikkunasta. Välilehdeltä voit valita, mitä tietoja tekstikanavanäkymässä näytetään. Graafinen haku. Näyttää graafisen hakutyökalun, jonka avulla voit etsiä tallennettua tekstidataa. Mirasys V / N series 4.8 Käyttäjän opas 53

59 Tekstikanavan ominaisuudet Tekstihaku. Näyttää Tekstihaku-työkalun, jonka avulla voit etsiä tallennettua tekstidataa. Näytä reaaliaikainen näkymä Näyttää reaaliaikaisen laitenäkymän. Näytä toistonäkymä. Avaa toistonäkymän samalta kameralta. Näytä tekstikanavavalikko tekemällä jokin seuraavista: Napsauta tekstikanavakuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla. Napsauta audioyhteysnäkymää hiiren kakkospainikkeella. Tekstikanavalla on seuraavat välilehdet Ominaisuudet-ikkunassa: Kuvaus Kuvaus-välilehdellä on kanavan yleiskuvaus ja järjestelmänhallintakuvaus, joka näkyy ainoastaan järjestelmänvalvojille. Järjestelmänvalvojat voivat lisätä kuvauksia System Managerissa. Näytettävät tiedot Tältä välilehdeltä voit valita mitä tietoja tekstikanavanäkymässä näytetään (kanavan nimi, ryhmän nimi, kanavan tila, päivämäärä ja aika). Tekstidatan etsiminen ja toisto Voit etsiä ja toistaa tallennettua tekstidataa. Graafisessa haussa näytetään tallennetun datan määrä pylväskaaviona. Lisätietoja on kohdassa Graafinen haku sivulla 60. Voit etsiä tekstidataa myös määrittämällä hakukriteereitä, esimerkiksi etsittävän merkkijonon. Lisätietoja on kohdassa Tekstihaku sivulla 64. Mirasys V / N series 4.8 Käyttäjän opas 54

60 Toisto Toistonäkymän näyttäminen Moninäkymätoisto Seuraavissa kohdissa kerrotaan toistotoiminnon käyttämisestä: Toistonäkymän näyttäminen sivulla 55 Moninäkymätoisto sivulla 55 Toiston ohjauspainikkeet sivulla 56 Kuvan ja äänen todentaminen sivulla 57 Lisätietoja tallennettujen tapahtumien tarkastelemisesta on kohdassa Tallennetun aineiston etsiminen sivulla 58. Näytä toistonäkymä tekemällä jokin seuraavista: Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse Näytä toistonäkymä. Valitse kamera tai audiokanava Navigaattorissa, napsauta Näytä valikko - painiketta Navigaattorin alaosassa ja valitse valikosta Näytä toistonäkymä. Napsauta reaaliaikaista videonäkymää hiiren kakkospainikkeella ja valitse Näytä toistonäkymä. HUOMAA: Jos järjestelmänvalvoja on asettanut toiston kameran ensisijaiseksi toiminnoksi, voit toistaa tiedostoja myös kaksoisnapsauttamalla kamerakuvaketta tai vetämällä kameran työalueelle. Tavallisesti kaksoisnapsautus kuitenkin tuo näkyviin reaaliaikaisen näkymän. Voit toistaa yhteensä kahdeksan kanavan synkronoitua aineistoa. Kanavat voivat olla video-, audio- tai tekstidatakanavia tai niiden yhdistelmä. Lisätietoja laiteikkunan käyttämisestä on kohdassa Laiteikkunat sivulla 20. Moninäkymätoisto Toista kuvaa usealta kanavalta tekemällä jokin seuraavista: Napsauta laiteryhmän kuvaketta hiiren kakkospainikkeella Navigaattorissa tai kartalla ja valitse sitten Näytä toistonäkymä Mirasys V / N series 4.8 Käyttäjän opas 55

61 Toiston ohjauspainikkeet Napsauta kameraa hiiren kakkospainikkeella Navigaattorissa tai kartalla, tai napsauta vaihtoehtoisesti hiiren kakkospainikkeella reaaliaikaista videonäkymää ja valitse Näytä toistonäkymä. Vedä sitten muut kamerat Navigaattorista tai työalueelta toistonäkymään. Toiston ohjauspainikkeet näytetään toistoikkunan alaosassa. Käytä painikkeita tallennetun aineiston toistamiseen, toiston keskeyttämiseen, pysäyttämiseen sekä pikatoistoon eteen- ja taaksepäin. Käytettävissä on viisi kuvanopeutta (1, 2, 4, 8, 16 ). A B C D E F Toistoikkuna A. Napsauta Tallenna-nappia tallentaaksesi kuvan tai medialeikkeen. Voit myös tulostaa yksittäisiä kuvia. B. Näyttää edellisen kuvan. C. Näyttää seuraavan kuvan. D. Aloittaa tai lopettaa toiston. E. Liukusäädin määrittää toiston suunnan ja nopeuden. F. Napsauta Etsi käyttääksesi hakutyökaluja tallennetun aineiston haussa. Normaali toisto: Napsauta Toisto. Keskeyttääksesi toiston: Napsauta uudelleen Toista-painiketta. Nopeutettu toisto: Vedä liukusäädintä oikealle. Mitä enemmän oikealla liukusäädin on, sitä nopeampaa toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Taaksepäin toisto: Vedä liukusäädintä vasemmalle. Mitä enemmän vasemmalla liukusäädin on, sitä nopeampaa taaksepäin toisto on. Toiston nopeus näkyy liukusäätimen oikealla puolella olevassa kehyksessä. Siirtyminen seuraavaan tai edelliseen kuvaan: Napsauta Edellinen tai Seuraava -painiketta. HUOMAA:MPEG-4- tai WMC9-pakkauksen ollessa käytössä Edellinen-nappi näyttää edellisen täyden kuvan. Mirasys V / N series 4.8 Käyttäjän opas 56

62 Kuvan ja äänen todentaminen Järjestelmä havaitsee, jos kuva- tai ääninäytteitä on lisätty, poistettu, korvattu tai muutettu. Kun käsiteltyjä kuva- tai äänitiedostoja toistetaan, video- tai audionäkymässä näkyy punaisella ilmoitus The data is not authentic. Mirasys V / N series 4.8 Käyttäjän opas 57

63 Tallennetun aineiston etsiminen Liikehaku Seuraavissa kohdissa kerrotaan tallennetun aineiston löytämisestä: Liikehaku sivulla 58 Graafinen haku sivulla 60 Aikahaku sivulla 63 Tekstihaku sivulla 64 Kirjanmerkit sivulla 66 Käytä Liikehakua etsiessäsi kuvia, joissa esiintyy liikettä halutussa kohdassa kameran kuva-alaa. Näytä Liikehaku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Liikehaku. Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Liikehaku. Sulje Liikehaku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Liikehaku-ikkunan oikeassa yläkulmassa. Liikehaun käyttäminen Käyttääksesi liikehakua: 1 Maalaa kynällä tai jollakin muulla piirtotyökalulla alue, jossa esiintynyttä liikettä haluat etsiä. Valittu alue näkyy punaisena. Katso Piirtotyökalut sivulla Määritä liikkeentunnistuksen herkkyys ja vaadittava liikkeen määrä. Katso Herkkyys sivulla 59 ja Määrä sivulla Aseta haun aloitus- ja lopetusaika. Katso Aloitus- ja lopetusaika sivulla Määritä muut hakuvaihtoehdot. Katso Muut hakuvaihtoehdot sivulla Napsauta Hae-painiketta. Näyttöön ilmestyy tilanneilmaisin ja Kirjanmerkit-lista. Hakuehdot täyttävät kuvat lisätään listaan. Lisätietoja kirjanmerkeistä on kohdassa Kirjanmerkit sivulla Voit pysäyttää haun napsauttamalla tilanneilmaisimen Pysäytä haku - painiketta. Muussa tapauksessa järjestelmä etsii tallennusten loppuun tai määritettyyn lopetuskohtaan asti. 7 Hakutulokset näytetään Kirjanmerkit-luettelossa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki - painiketta. Käytä sitten videonäkymän alaosassa olevia toistopainikkeita videon toistamiseen. Mirasys V / N series 4.8 Käyttäjän opas 58

64 Piirtotyökalut Piirtotyökalujen käyttäminen: Käytä piirtotyökaluja halutun alueen valitsemiseen videonäkymästä. Järjestelmä etsii liikettä punaisiksi maalatuilta alueilta eikä kiinnitä huomiota liikkeeseen maalaamattomilla alueilla. Työkalu Nimi Kuvaus Kynä Pyyhekum i Lasso Täytä/tyhj ennä Käännä vastakkais eksi Työkalun koko Maalaa kynällä ikkunaan alue, jota haluat tarkastella. Määritä kynän koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Poista pyyhekumilla alueet, joita et halua tarkastella. Määritä pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitsemaan ääriviivoiltaan suoria alueita. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Alue valitaan tai poistetaan valinnasta. Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuvan. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua tarkastella, ja kääntää sitten valinta vastakkaiseksi. Napsauta jotakin painikkeista määrittääksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). Herkkyys Käytä Herkkyys-arvoa määrittämään, kuinka paljon pikseliarvojen pitää muuttua, jotta järjestelmä tulkitsee muutoksen liikkeeksi. Herkkyyden määrittäminen: Vedä liukusäädintä vasemmalle vähentääksesi herkkyyttä, oikealle lisätäksesi herkkyyttä. Mirasys V / N series 4.8 Käyttäjän opas 59

65 Määrä Järjestelmä havaitsee kuvat, joissa liikkuva kohde on minimikokoa suurempi, eikä kiinnitä huomiota pienempiin kohteisiin. Mikäli kuvassa on useampia kuin yksi liikkuva kohde, järjestelmä laskee liikkuvat kohteet yhdeksi. Nähdäksesi esimerkkejä asetusten käyttämisestä katso liikkeen määrä sivulla 94. Vaadittavan liikkeen määrän asettaminen: Vedä liukusäädintä vasemmalle vähentääksesi vaadittavaa liikkeen määrää, oikealle lisätäksesi vaadittavaa liikkeen määrää. Aloitus- ja lopetusaika Oletuksena Liikehaku alkaa toistonäkymässä näkyvästä ajasta. Se päättyy tallennettujen kuvien loppuessa. Voit kuitenkin muuttaa aloitus- ja lopetusaikaa. Aloitusajan määrittäminen: Tee jokin seuraavista liukusäädinten alapuolella olevalla Pvm ja aika - Graafinen haku välilehdellä: Aloita haku vanhimmista tiedostoista valitsemalla Etsi aineiston alusta. Valitse aloituspäivä ja -aika poistamalla tarkistusmerkki Etsi aineiston alusta -ruudusta, napsauta Aseta aloitusaika -painiketta ja valitse sitten aloituspäivä ja -aika. Lopetusajan määrittäminen: 1 Tee jokin seuraavista Pvm ja aika -välilehdellä: Lopeta haku vanhimpiin tiedostoihin valitsemalla Etsi aineiston loppuun. Valitse lopetuspäivä ja -aika poistamalla valinta Etsi aineiston loppuun -ruudusta, napsauta Aseta lopetusaika -painiketta ja valitse sitten lopetuspäivä ja -aika. Muut hakuvaihtoehdot Muiden hakuvaihtoehtojen määrittäminen: 1 Napsauta Hakuvaihtoehdot-välilehteä. 2 Valitse tai poista jokin seuraavista vaihtoehdoista: Näytä löydetyt kuvat toistoikkunassa. Kun vaihtoehto on valittu, toistoikkuna näyttää jokaisen löydetyn kuvan toistoikkunassa haun aikana. Päätä haku ensimmäiseen löydettyyn kuvaan. Kun vaihtoehto on valittu, haku pysähtyy, kun ensimmäinen kuva löytyy. Poista tallentamattomat kirjanmerkit ennen haun aloittamista. Kun vaihtoehto on valittu, tallentamattomat kirjanmerkit poistetaan kirjanmerkkilistasta ennen hakua. Käytä Graafinen haku -toimintoa tallennetun kuvan ja äänen nopeaan hakuun. Näytä Graafinen haku tekemällä jokin seuraavista: Napsauta Etsi-painiketta ja valitse Graafinen haku. Mirasys V / N series 4.8 Käyttäjän opas 60

66 Napsauta video- tai audionäkymää hiiren kakkospainikkeella ja valitse Graafinen haku. Sulje Graafinen haku tekemällä jokin seuraavista: Napsauta Sulje-painiketta Graafinen haku -ikkunan oikeassa yläkulmassa. Seuraavissa kohdissa kerrotaan Graafinen haku -toiminnon käyttämisestä: Tietoja Graafisesta hausta sivulla 61 Kaaviossa siirtyminen sivulla 62 Graafisen haun käyttäminen sivulla 63 Tietoja Graafisesta hausta Graafinen haku -ikkuna näyttää tallennetun aineiston pylväskaaviona. Vaakaakseli näyttää ajan ja pystyakseli tallennetun aineiston määrän. Pylväiden korkeutta katsomalla huomaat heti, jos kohteessa on ollut toimintaa. Tämä edellyttää, että tallennus perustuu liikkeen- tai äänentunnistukseen. Jos ääntä tai kuvaa tallennetaan jatkuvasti, kaikki pylväät ovat samankorkuisia. Tapahtumien löytämiseen jatkuvista tallenteista voit kokeilla Liikehakua. Lisätietoja on kohdassa Liikehaku sivulla 58. A B C D E F G H I J K Graafisen haun kaavio M L A. Aika-välilehdet. Napsauttamalla näitä välilehtiä voit muuttaa aikaasteikkoa. Mirasys V / N series 4.8 Käyttäjän opas 61

67 B. Päiväyksen ja ajan näyttö. Näyttää aktiivisen ajankohdan päiväyksen ja kellonajan. Tallenne kyseiseltä ajalta näkyy video- tai audionäkymässä. C. Aikahaku-painike. Näyttää kalenterin, josta voit valita kaaviossa näytettävän päivän ja kellonajan. Lisätietoja aikahausta on kohdassa Aikahaku sivulla 63. D. Sulje. Sulkee Graafisen haun E. Vaihtoehdot. Näyttää valikon, jossa on seuraavat vaihtoehdot: Aikatila. Kun aikatila on valittu, tallennetun aineiston määrä näytetään aikayksikköinä, esimerkiksi valitussa minuutissa on kuusi sekuntia tallennettua materiaalia. Kun aikatilaa ei ole valittu, tallennetun videon määrä näkyy kuvien lukumääränä. Äänen määrä näytetään ääninäytteiden lukumääränä. Tekstidatan määrä näytetään tekstitapahtumien lukumääränä. Lisänäkymä > Näytä lisänäkymä. Valitsemalla Näytä lisänäkymä avaat pääkaavion alapuolelle pienemmän kaavion. Pienemmässä kaaviossa valittu aika esitetään tarkemmassa aika-asteikossa. Jos valittuna on esimerkiksi Tunnit-välilehti, lisäkaavio näyttää tallennetun materiaalin valitun minuutin jokaiselta sekunnilta. Asteikko. Jos kaavion asteikko ei sovi tallennetun tiedon määrälle, voit muuttaa asteikkoa tässä. Tämä komento on käytettävissä vain datatilassa. F. Edellinen pylväs- ja Seuraava pylväs -painikkeet. Näitä painikkeita napsauttamalla voit siirtyä seuraavaan tai edelliseen pylvääseen. G. Aikatilan symboli. Oikean yläkulman kello osoittaa, että kaavio on aikatilassa. Jos symbolia ei näy, kaavio on datatilassa. H. Määränäyttö. Aikatilassa tämä näyttö näyttää, kuinka monta aikayksikköä tallennettua kuvaa tai ääntä valittu pylväs sisältää. Datatilassa se näyttää kuvien tai ääninäytteiden lukumäärän. I. Pylväät. Jokaisessa pylväässä näkyy valittuna ajanjaksolta tallennetun aineiston määrä. Kun osoitat kaaviota hiiriosoittimella, pylvään aloitusaika näkyy työkaluvihjeenä. Napsauta pylvästä nähdäksesi siihen liittyvän kuvan, äänen tai tekstin. HUOMAA: Aloita toisto napsauttamalla Toista-painiketta näkymän alla. J. Valittu pylväs. Valittu pylväs näkyy keltaisena, ja kyseisen ajanjakson aineisto näkyy toistoikkunassa. Kun kuvaa tai ääntä toistetaan, pylväässä näkyy aktiivisen ajankohdan näyttävä punainen osoitin. K. Sovita kaavio ikkunaan. Jos pylväät eivät mahdu näyttöön, pylvään huipulla oleva nuoli osoittaa pylvään jatkumisen. Muuta asteikkoa napsauttamalla Sovita kaavio ikkunaan -painiketta. Tämä komento on käytettävissä vain datatilassa. Vaihtoehtoisesti voit napsauttaa Vaihtoehdot, valita kohdan Asteikko ja valita sitten asteikon. L. Päivitä. Kaavio ei päivity automaattisesti näyttämään Graafisen haun avaamisen jälkeen tallennettua kuvaa tai ääntä. Päivitä kaavio napsauttamalla tätä painiketta. M. Vierityspalkin painike. Voit siirtyä tallennuksissa nopeasti eteen- ja taaksepäin vierityspalkin painiketta vetämällä. Vierittäessäsi näet aktiivisen ajan työkaluvihjeenä ja tiedät siten, milloin pysähtyä. Kaaviossa siirtyminen Voit liikkua kaaviossa seuraavasti: Aika-välilehdet. Voit liikkua tallennuksissa aika-välilehtiä napsauttamalla. Eteen- ja taakse-painikkeet. Voit siirtyä pylväästä toiseen napsauttamalla Seuraava pylväs- ja Edellinen pylväs -painikkeita. Mirasys V / N series 4.8 Käyttäjän opas 62

68 Valitse pylväs. Napsauta pylvästä nähdäksesi sen ensimmäisen kuvan. Valittu pylväs siirtyy aina kaavion keskelle. Vierityspalkki. Napsauta ja vedä vierityspalkin painiketta siirtyäksesi materiaalissa eteen- ja taaksepäin. Aikahaku. Napsauta Aikahaku-painiketta näyttääksesi kalenterin, josta voit valita päivän ja kellonajan, joihin haluat siirtyä. Graafisen haun käyttäminen Graafisen haun käyttäminen: 1 Napsauta Kuukaudet -välilehteä ja sitten kuukautta (pystysuora pylväs), jota haluat tarkastella. Napsauta sitten Päivät-välilehteä valitaksesi päivän ja sen jälkeen Tunnit- ja Minuutit -välilehtiä (jos tarpeen) valitaksesi tunnin ja minuutin. 2 Valittu pylväs näkyy keltaisena, ja pylvään ensimmäinen kuva näkyy videonäkymässä. 3 Toista kuvaa tai ääntä käyttämällä toiston ohjauspainikkeita Laiteikkunassa. Lisätietoja on kohdassa Toiston ohjauspainikkeet sivulla 56. HUOMAA: Löytääksesi oikean kuvan voit siirtyä kuvasta toiseen käyttämällä Edellinen ja Seuraava -painikkeita. Moninäkymähaku Graafisessa haussa voi olla samanaikaisesti käytössä kahdeksan video- tai audionäkymää. Moninäkymähaku Kameran, audiokanavan tai tekstikanavan lisääminen hakuikkunaan: Vedä kamera tai audiokanava Navigaattorista hakuikkunaan. Kameran, audiokanavan tai tekstikanavan poistaminen hakuikkunasta: Vedä näkymä pois hakuikkunasta tai napsauta näkymää hiiren kakkospainikkeella ja valitse Sulje. Aikahaku Käytä Aikahakua löytääksesi määritettyä ajankohtaa lähinnä olevan tallennetun kuvan. Mirasys V / N series 4.8 Käyttäjän opas 63

69 Aikahaun käyttäminen: 1 Napsauta Graafisessa haussa Aikahaku-painiketta. Aikahaku tulee näyttöön. 2 Valitse valikoista vuosi ja kuukausi. Valitse sitten kalenterista päivä napsauttamalla sitä. Valitse aika valikoista. 3 Napsauta OK. Ohjelma etsii kuvan, joka on lähinnä valitsemaasi aikaa eteen- tai taaksepäin. Kuva näkyy videonäkymässä ja kaavio päivittyy. Katso myös Graafinen haku sivulla 60. Tekstihaku Tekstihaun avulla voit etsiä tallennettua tekstidataa (katso Tekstikanavat sivulla 52). Seuraavissa kohdissa kerrotaan Tekstihaku -toiminnon käyttämisestä: Tietoja tekstihausta sivulla 64 Tekstihaun käyttö sivulla 65 Tietoja tekstihausta Tekstihaussa on seuraavat vaihtoehdot: Tapahtumalaji Valitse vähintään yksi tapahtumalaji. Vaihtoehto Tekstitapahtuma on ainoa kiinteä vaihtoehto. Tällä valinnalla voit etsiä merkkijonoja määrittämättömästä tekstidatasta. Tekstidatan kaappausajuri määrittää muut käytettävissä olevat vaihtoehdot. Tekstiehdot Tekstidatan kaappausajuri voi määrittää kullekin tapahtumalajille hakutunnisteita, joita voit käyttää tapahtumien löytämiseen. Jos esimerkiksi ostoksen loppusummaa käytetään hakutunnisteena, voit etsiä tapahtumia, joiden loppusumma osuu määritetylle alueelle. Järjestelmässä on kahdenlaisia hakutunnisteita: tekstitunnisteita ja numeerisia tunnisteita. Jos käytät tekstitunnisteita, anna täsmälleen se alfanumeerinen merkkijono, jonka haluat löytää. Jos käytät numeerisia tunnisteita, voit antaa joko täsmälleen sen arvon, jonka haluat löytää tai voit määrittää arvoalueen. Hakukriteereinä voi käyttää ainoastaan kokonaislukuja. Ainoa kiinteä hakuvaihtoehto on Teksti sisältää, jolla voit etsiä merkkijonoja tekstidataluettelossa näytettävästä määrittämättömästä tekstidatasta (tekstitapahtumista). Boolean-hakulogiikka Jos valitset useamman kuin yhden tapahtumalajin, ohjelma etsii tapahtumat, jotka kuuluvat johonkin valituista tapahtumalajeista (Boolean-operaattori OR). Jos valitset useamman kuin yhden tekstiehdon, ohjelma etsii tapahtumat, jotka täyttävät kaikki määritetyt ehdot (Boolean-operaattori AND). Jos määrität useamman kuin yhden tapahtumalajin ja useamman kuin yhden tekstiehdon, ohjelma etsii tapahtumat, jotka kuuluvat yhteen valituista tapahtumalajeista ja jotka täyttävät kaikki määritetyt ehdot (Booleanoperaattori AND). Mirasys V / N series 4.8 Käyttäjän opas 64

70 - OR - - AND- - AND- Tekstihaussa käytettävä hakulogiikka. Haku etsii tapahtumat, jotka kuuluvat yhteen valituista tapahtumalajeista ja jotka vastaavat kaikkia määritettyjä tekstiehtoja. Tekstihaun käyttö Merkkijonoja sisältävien tapahtumien etsiminen: 1 Valitse Tapahtumalajit-kohdassa jokin seuraavista: Valinnalla Tekstitapahtuma voit etsiä merkkijonoa määrittämättömästä tekstidatasta. Valitse mukautettu tapahtumalaji, johon liittyy merkkijonoja. 2 Valitse kohdasta Tekstiehdot vaihtoehto Teksti sisältää tai jokin muu vaihtoehto, joka hyväksyy arvoksi merkkijonon. 3 Kaksoisnapsauta vastaavaa solua Arvo-sarakkeessa ja kirjoita siihen etsittävä teksti. 4 Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. 5 Napsauta Hae. Numeroita sisältävien tapahtumien etsiminen: 1 Valitse kohdasta Tapahtumalajit tapahtumalaji, joka liittyy numeroihin. 2 Valitse kohdasta Tekstiehdot vaihtoehto, joka hyväksyy numeerisia arvoja. 3 Tee jokin seuraavista: Jos haluat löytää täsmälleen jonkin arvon, kaksoisnapsauta Arvosaraketta ja kirjoita siihen etsittävä numero. Mirasys V / N series 4.8 Käyttäjän opas 65

71 Jos haluat määrittää arvoalueen, kirjoita pienin arvo Arvo-sarakkeeseen ja suurin arvo Enimmäisarvo-sarakkeeseen. HUOMAA: Käytä vain kokonaislukuja. 4 Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. 5 Napsauta Hae. Mukautettujen tapahtumien löytäminen: 1 Valitse tapahtumalaji kohdasta Tapahtumalajit. 2 Määritä tarvittaessa muut hakuehdot kohdassa Tekstiehdot. 3 Aseta haun aloitus- ja lopetusaika ja määritä muut hakuvaihtoehdot. 4 Napsauta Hae. Kirjanmerkit Aloitusajan määrittäminen: Aloita haku vanhimmista tiedostoista valitsemalla Etsi aineiston alusta. Valitse aloituspäivä ja -aika poistamalla tarkistusmerkki Etsi aineiston alusta -ruudusta, napsauta Aseta aloitusaika -painiketta ja valitse sitten aloituspäivä ja -aika. Lopetusajan määrittäminen: Lopeta haku vanhimpiin tiedostoihin valitsemalla Etsi aineiston loppuun. Valitse lopetuspäivä ja -aika poistamalla valinta Etsi aineiston loppuun - ruudusta, napsauta Aseta lopetusaika -painiketta ja valitse sitten lopetuspäivä ja -aika. Muiden hakuvaihtoehtojen määrittäminen: Näytä löydetty tekstidata toistoikkunassa. Kun vaihtoehto on valittu, toistoikkunassa näytetään kaikki hakuehtoja vastaavat tapahtumat haun aikana. Päätä haku ensimmäiseen esiintymään. Kun vaihtoehto on valittu, haku pysähtyy, kun ensimmäinen hakuehtoja vastaava tapahtuma löytyy. Poista tallentamattomat kirjanmerkit ennen uutta hakua. Kun vaihtoehto on valittu, tallentamattomat kirjanmerkit poistetaan kirjanmerkkilistasta ennen kutakin hakua. Hakutulokset näytetään Kirjanmerkit-luettelossa. Lisätietoja on kohdassa Kirjanmerkit sivulla 66. Kun käytät Liikehakua tai Tekstihakua, ohjelma lisää löydetyt tapahtumat Kirjanmerkit-listaan. Voit lisätä listaan myös manuaalisesti kuvia tai audionäytteitä, joiden haluat olevan helposti saatavilla. Listassa voi olla tallennettuja ja tallentamattomia kirjanmerkkejä. Kun listaan lisätään kirjanmerkkejä, niitä ei tallenneta. Tallentamattomat kirjanmerkit poistetaan, jos vaihdat profiilia tai kirjaudut ulos Workstationista. Mirasys V / N series 4.8 Käyttäjän opas 66

72 Jos haluat pitää kirjanmerkin listassa silloinkin, kun vaihdat profiilia tai kirjaudut ulos, sinun on tallennettava se. Tallennetut kirjanmerkit säilytetään, kunnes poistat ne manuaalisesti. A B C D Kirjanmerkit-lista A. Näyttää kirjanmerkissä olevan kuvan tai ääninäytteen B. Tallentaa kirjanmerkin C. Poistaa valitun kirjanmerkin tai useita kirjanmerkkejä D. Poistaa kaikki tallentamattomat kirjanmerkit Listassa on seuraavat sarakkeet: Lähde. Kameran tai audiokanavan nimi. Pvm ja aika. Tapahtuman alkamispäivä ja -aika. Kuvaus. Tapahtuman nimi tai kirjanmerkille manuaalisen tallennuksen yhteydessä annettu kuvaus. Toista tapahtuma kirjanmerkkilistasta tekemällä jokin seuraavista: Kaksoisnapsauta tapahtumaa. Toista tapahtuma valitsemalla kirjanmerkki listasta ja napsauttamalla Avaa kirjanmerkki -painiketta. Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Avaa kirjanmerkki. Toisto käynnistyy automaattisesti. Tapahtuman lisääminen kirjanmerkkeihin: Napsauta videonäkymää toistotilassa hiiren kakkospainikkeella ja valitse Lisää kirjanmerkkeihin. Kirjanmerkin tallentaminen: 1 Napsauta tallennettavaa kirjanmerkkiä ja tee jokin seuraavista: Napsauta Tallenna kirjanmerkki -painiketta. Napsauta tapahtumaa hiiren kakkospainikkeella ja valitse Tallenna kirjanmerkki. 2 Kirjoita kirjanmerkin kuvaus ja napsauta OK. Mirasys V / N series 4.8 Käyttäjän opas 67

73 Kuvatyökalut Ohjelmisto sisältää kuvatyökaluja kuvien tarkkuuden parantamiseksi ja yksityiskohtien korostamiseksi. Voit muokata sekä reaaliaikaista että tallennettua kuvaa. Kuvanmuokkaustyökalujen käyttäminen: 1 Napsauta hiiren kakkospainikkeella videonäkymää, jota haluat muokata, ja valitse Kuvan muokkaus. 2 Napsauta suodatinta tai suodattimia, joita haluat käyttää. Muokattu kuva näkyy Kuvan muokkaus -ikkunassa. 3 Napsauta OK. Jos käytät suodattimia reaaliaikaiseen kuvaan, niitä käytetään reaaliaikatilassa, mutta ne eivät vaikuta toistettavaan kuvaan. Jos käytät suodattimia toistettavaan kuvaan, ne vaikuttavat vain siihen. Suodattimia käytetään, kunnes muutat ne tai palautat oletusasetukset. Suodattimien oletusasetusten palauttaminen: 1 Napsauta videonäkymää hiiren kakkospainikkeella ja valitse Kuvan muokkaus. 2 Napsauta Palauta oletusasetukset. Seuraavat työkalut ovat käytettävissä: Terävöitä Lisää reuna-alueiden kontrastia. Poista kohinaa Kohinalla tarkoitetaan hajapikseleitä, jotka saavat kuvan näyttämään rakeiselta. Tämä suodatin poistaa ei-toivotut pikselit ja tasoittaa kuvaa säilyttäen kuitenkin ääriviivat terävinä. Korosta ääriviivoja Tämä suodatin parantaa objektien reuna-alueita niin, että objekteista tulee selvempiä. Harmaasävy Poistaa kuvasta värit. Tasoita Tämä suodatin jakaa kirkkausarvot mustasta valkoiseen tasaisemmin värispektrissä. Se muuttaa tummimman pikselin niin lähelle mustaa ja vaaleimman niin lähelle valkoista kuin mahdollista. Sen jälkeen se jakaa jäljellä olevat pikselit tasaisesti näiden kahden arvon välille. Poista lomitus 4CIF-kuvassa on kaksi lomitettua kenttää, mikä voi aiheuttaa nopeasti liikkuvissa objekteissa niin sanotun kampaefektin. Tämä suodatin poistaa kampaefektin. Peilaa Kääntää kuvan vaaka-akselilla. Käännä Kääntää kuvan pystyakselilla. Mirasys V / N series 4.8 Käyttäjän opas 68

74 Suurenna 1 Napsauta Suurenna-painiketta. Videonäkymässä näkyy suorakulmio. 2 Napsauta suorakulmiota, pidä hiiripainike painettuna ja siirrä suorakulmio kohtaan, jonka haluat suurentaa. 3 Vapauta hiiripainike, kun suorakulmio on oikeassa paikassa. Suurennettu alue näkyy Suurenna kuva -ikkunassa. 4 Jos haluat suurentaa toisen alueen, napsauta toista kohtaa kuvasta tai siirrä suurennettua aluetta hiiriosoitinta vetämällä. 5 Napsauta OK. Suurennettu alue näkyy videonäkymässä. HUOMAA: Voit muuttaa suurennettavan alueen kokoa suorakulmion kokoa muuttamalla. Mitä pienempi alue on, sitä enemmän se suurenee. Kirkkaus Vedä Kirkkaus-liukusäädintä vasemmalle tummentaaksesi kuvaa ja oikealle vaalentaaksesi kuvaa. Kontrasti Säätää kuvan vaaleiden ja tummien kohtien eroa. Vedä Kontrasti-liukusäädintä vasemmalle vähentääksesi kontrastia ja oikealle lisätäksesi sitä. Mirasys V / N series 4.8 Käyttäjän opas 69

75 Kuvan, äänen, tekstidatan ja hälytysaineiston tallentaminen Seuraavissa kohdissa kerrotaan kuvan, äänen ja tekstidatan tulostamisesta ja tallentamisesta: Yksittäisen kuvan tallentaminen tai tulostaminen sivulla 70 Kuvan, äänen ja tekstidatan tallentaminen sivulla 72 Hälytyskohtaisten medialeikkeiden tallennus sivulla 73 Kuvan, äänen ja tekstidatan toistaminen sivulla 74 Tekstidatan tulostaminen sivulla 76 Yksittäisen kuvan tallentaminen tai tulostaminen Voit tulostaa yksittäisiä kuvia tai tallentaa niitä esimerkiksi kiintolevylle. Tulostettaessa kuvan ajankohta ja päivämäärä sekä kameran nimi tulostetaan kuvaan. Mikäli tallennat kuvan esimerkiksi kiintolevylle, järjestelmä tallentaa kuvan yhteyteen HTML-tiedoston joka sisältää tietoa kuvasta (esimerkiksi kuvan ajankohdan ja päivämäärän). Kuvakohtaiselta HTML-sivulta löytyvät kuvatiedot. Tulostus toistotilasta: 1 Etsi kuva, jonka haluat tulostaa. Lisätietoja on kohdassa Tallennetun aineiston etsiminen sivulla Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tulosta kuva. Kuva lähetetään oletustulostimeen. Näyttöön tulee ilmoitus Kuvan tulostus onnistui, kun kuva on tulostettu. Mirasys V / N series 4.8 Käyttäjän opas 70

76 Tulostus reaaliaikatilasta: 1 Napsauta videonäkymää hiiren kakkospainikkeella ja valitse Kaappaa. Kaapattu kuva näkyy Leikepöydän pikkuikkunassa. 2 Napsauta hakutyökalun Tulosta-painiketta. Kuva lähetetään oletustulostimeen. Näyttöön tulee ilmoitus Kuvan tulostus onnistui, kun kuva on tulostettu. HUOMAA: Voit myös napsauttaa videonäkymää hiiren kakkosnapilla ja valita Tulosta kuva. Tallentaminen toistotilasta: 1 Etsi kuva, jonka haluat tallentaa. Lisätietoja on kohdassa Tallennetun aineiston etsiminen sivulla Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tallenna kuva. Näyttöön tulee Tallenna Kuva -valintaikkuna. 3 Valitse kohdekansio. Voit lisätä uuden kansion napsauttamalla Uusi kansio - painiketta. Siirtyäksesi ylemmän tason kansioon napsauta Ylös-painiketta. Jos tallennat leikkeen CD-R/RW- tai DVD-R/RW-levylle, valitse CD/DVDasema. 4 Jos tallennat leikkeen CD/DVD-levylle: f Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. g Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. 5 Kirjoita kuvalle nimi, valitse kuvan tallennusmuoto ja napsauta OK. Voit valita seuraavista tallennusmuodoista: BMP, GIF, TIFF, JPEG ja PNG. Jos et ole varma, mitä muotoa käyttää, valitse JPEG tai PNG. JPEG-tiedosto säästää levytilaa, ja kuvan laatu on yleensä riittävä. PNG-tiedosto on suurempi, mutta kuvan laatu on parempi. Kummatkin tiedostomuodot voi näyttää useimmissa selainohjelmissa. Tallentaminen reaaliaikatilasta: 1 Kun kuva, jonka haluat tallentaa, näkyy videonäkymässä, napsauta hiiren kakkospainikkeella videonäkymää ja valitse Kaappaa. Kaapattu kuva näkyy Leikepöydän pikkuikkunassa. 2 Napsauta Tallenna. Näyttöön tulee Tallenna Kuva -valintaikkuna. 3 Valitse kohdekansio. Voit lisätä uuden kansion napsauttamalla Uusi kansio - painiketta. Siirtyäksesi ylemmän tason kansioon napsauta Ylös-painiketta. 4 Jos tallennat leikkeen CD/DVD-levylle: h Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. i Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. 5 Kirjoita kuvalle nimi, valitse kuvan tallennusmuoto ja napsauta OK. Voit valita seuraavista tallennusmuodoista: BMP, GIF, TIFF, JPEG ja PNG. Jos et ole varma, mitä muotoa käyttää, valitse JPEG tai PNG. JPEG-tiedosto Mirasys V / N series 4.8 Käyttäjän opas 71

77 säästää levytilaa, ja kuvan laatu on yleensä riittävä. PNG-tiedosto on suurempi, mutta kuvan laatu on parempi. Kummatkin tiedostomuodot voi näyttää useimmissa selainohjelmissa. HUOMAA: Jos tallensit väärän kuvan tai jos haluat kuvan tulostamisen tai viemisen jälkeen kaapata toisen kuvan, napsauta Kaappaa-painiketta Leikepöytä-välilehdellä. Voit tallentaa kuvia myös napsauttamalla hiiren kakkosnapilla videonäkymää ja valitsemalla Tallenna kuva. Kuvan, äänen ja tekstidatan tallentaminen Voit tallentaa medialeikkeitä yhdeltä tai useammalta kameralta, audiokanavalta tai tekstikanavalta. Voit asettaa järjestelmän tallentamaan medialeikkeet automaattisesti oletusasetuksilla tai näyttämään aina tallennettaessa valintaikkunan, josta voit muokata tallennusasetuksia. Lisätietoa oletusasetuksista ja asetusten tallennuskohtaisesta muuttamisesta löytyy kohdasta Oletusasetusten asettaminen medialeikkeiden tallennukselle sivulla 74. Voit tallentaa leikkeitä CD-R-, CD-RW-, DVD-R- ja DVD-RW-levyille, siirrettäville laitteille sekä paikalliselle kiintolevylle. Leikkeitä voidaan toistaa Mirasys Media Player -ohjelmalla, joka tallennetaan automaattisesti leikkeiden mukaan, tai Windows Media Player -ohjelmalla. Lisätietoja on kohdassa Kuvan, äänen ja tekstidatan toistaminen sivulla 74. Medialeikkeen tallennus: 1 Tallentaaksesi CD:lle tai DVD:lle aseta CD- tai DVD-levy CD/DVD-RWasemaan. Tallentaaksesi siirrettävälle laitteelle, kytke laite tietokoneeseen. HUOMAA: Jos Windowsin Tyhjä levy-valintaikkuna tulee näkyviin, valitse Ei toimenpiteitä. Tallennin tallentaa leikkeen levylle automaattisesti. 2 Avaa toistonäkymä kameroilta, audiokanavilta ja tekstikanavilta, joilta haluat tallentaa leikkeen. Jos haluat tallentaa synkronoidun leikkeen useammalta kuin yhdeltä kanavalta, toistonäkymien on oltava samassa laiteikkunassa. 3 Etsi leikkeen alkukohta Liikehaulla tai Graafisella haulla. Lisätietoja on kohdassa Tallennetun aineiston etsiminen sivulla Napsauta Tallenna-painiketta toistopaneelissa ja valitse Tallenna medialeike. 5 Mikäli järjestelmä ei käytä oletusasetuksia leikkeiden tallennuksessa (lisätietoa kohdassa Oletusasetusten asettaminen medialeikkeiden tallennukselle sivulla 74), Medialeikeasetukset-ikkuna avautuu ja voit määrittää tallennusasetukset. Toimi seuraavasti ja napsauta OK: Valitse, mihin haluat tallentaa leikkeen. Jos tallennat leikkeen paikalliselle kiintolevylle, valitse Omat tiedostot\leikkeet (My documents\media). Jos tallennat leikkeen CD-R/RW- tai DVD-R/RWlevylle, valitse CD/DVD-asema. Jos haluat tallentaa leikkeet siirrettävälle laitteelle, valitse Siirrettävä asema. Kirjoita Tiedostonimi-kohtaan leikkeen nimi. Voit asettaa videokuvan enimmäiskoon valikosta Videon maksimikoko. Valitse Aloitusaika-kohdasta leikkeen aloitushetki napsauttamalla - painiketta. Mirasys V / N series 4.8 Käyttäjän opas 72

78 Valitse Lopetusaika-kohdasta leikkeen lopetushetki napsauttamalla -painiketta. Määritä leikkeen kesto liukusäätimellä. Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. Hälytyskohtaisten medialeikkeiden tallennus Mikäli käynnistynyt hälytys sisältää esi- tai jälkitallennettua aineistoa yhdeltä tai useammalta laitteelta, hälytyskohtainen aineisto voidaan tallentaa Hälytysikkunan kautta. (Lisätietoa Hälytysikkunan avaamisesta löytyy kohdasta Hälytysikkuna. sivulla 79.) Mikäli olet asettanut oletusasetukset medialeikkeiden tallentamiselle, näitä asetuksia käytetään myös hälytyskohtaisten leikkeiden tallentamisesta. Lisätietoa oletusasetuksista ja asetusten tallennuskohtaisesta muuttamisesta löytyy kohdasta Oletusasetusten asettaminen medialeikkeiden tallennukselle sivulla 74. Voit tallentaa leikkeitä CD-R-, CD-RW-, DVD-R- ja DVD-RW-levyille, siirrettäville laitteille sekä paikalliselle kiintolevylle. Leikkeitä voidaan toistaa Mirasys Media Player -ohjelmalla, joka tallennetaan automaattisesti leikkeiden mukaan, tai Windows Media Player -ohjelmalla. Lisätietoja on kohdassa Kuvan, äänen ja tekstidatan toistaminen sivulla 74. Hälytyskohtaisen medialeikkeen tallennus: 1 Tallentaaksesi CD:lle tai DVD:lle aseta CD- tai DVD-levy CD/DVD-RWasemaan. Tallentaaksesi siirrettävälle laitteelle, kytke laite tietokoneeseen. HUOMAA: Jos Windowsin Tyhjä levy-valintaikkuna tulee näkyviin, valitse Ei toimenpiteitä. Tallennin tallentaa leikkeen levylle automaattisesti. 2 Avaa Hälytyslista-ikkuna (lisätietoa Hälytyslista-ikkunan avaamisesta on kohdassa Hälytysikkuna. sivulla 79). 3 Etsi Uudet tai Hae -välilehdiltä hälytys, johon liittyvän aineiston haluat tallentaa. (Lisätietoa hälytysten etsimisestä Uudet ja Hae -välilehdiltä löytyy kohdasta Hälytysikkuna. sivulla 79.) 4 Napsauta Tallenna-painiketta Hälytyslista-ikkunan oikeassa alakulmassa. 5 Mikäli järjestelmä ei käytä oletusasetuksia leikkeiden tallennuksessa (lisätietoa kohdassa Oletusasetusten asettaminen medialeikkeiden tallennukselle sivulla 74), Medialeikeasetukset-ikkuna avautuu ja voit määrittää tallennusasetukset. Toimi seuraavasti ja napsauta OK: Valitse, mihin haluat tallentaa leikkeen. Jos tallennat leikkeen paikalliselle kiintolevylle, valitse Omat tiedostot\leikkeet (My documents\media). Jos tallennat leikkeen CD-R/RW- tai DVD-R/RWlevylle, valitse CD/DVD-asema. Jos haluat tallentaa leikkeet siirrettävälle laitteelle, valitse Siirrettävä asema. Kirjoita Tiedostonimi-kohtaan leikkeen nimi. Voit asettaa videokuvan enimmäiskoon valikosta Videon maksimikoko. Valitse Aloitusaika-kohdasta leikkeen aloitushetki napsauttamalla - painiketta. Mirasys V / N series 4.8 Käyttäjän opas 73

79 Valitse Lopetusaika-kohdasta leikkeen lopetushetki napsauttamalla -painiketta. Määritä leikkeen kesto liukusäätimellä. Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. Oletusasetusten asettaminen medialeikkeiden tallennukselle Medialeikeasetusten muuttaminen: 1 Napsauta valikkopalkissa kohtaa Käyttäjä ja valitse Medialeikeasetukset. 2 Toimi seuraavasti: Valitse, mihin haluat tallentaa leikkeet. Jos haluat tallentaa leikkeet paikalliselle kiintolevylle, valitse Omat tiedostot\leikkeet (My documents\media. Jos haluat tallennat leikkeet CD-R/RW- tai DVD-R/RWlevylle, valitse CD/DVD-asema. Jos haluat tallentaa leikkeet siirrettävälle laitteelle, valitse Siirrettävä asema. Kirjoita Tiedostonimi-kohtaan leikkeen nimi. Voit asettaa videokuvan enimmäiskoon valikosta Videon maksimikoko. Määritä leikkeen oletuskesto liukusäätimellä. Rastita Alusta CD/DVD-levy ennen tiedostojen kirjoittamista, mikäli haluat alustaa levyn ennen kirjoittamista. Rastita Salli uusien leikkeiden lisääminen jälkikäteen, mikäli haluat myöhemmin tallentaa leikkeitä samalle CD/DVD-levylle. Valitse kohta tai poista valinta kohdasta Näytä tämä ikkuna aina ennen medialeikkeen tallentamista. Kuvan, äänen ja tekstidatan toistaminen Video- ja audioleikkeet tallennetaan Windows Media -tiedostoina (WMV). Ne voidaan toistaa Mirasys Media Player -ohjelmalla tai Windows Media Player - ohjelmalla. Seuraavissa kohdissa kerrotaan toisto-ohjelmien käytöstä: Mirasys Media Player -ohjelman käyttö sivulla 74 Windows Media Player -ohjelman käyttö sivulla 75 Mirasys Media Player -ohjelman käyttö Voit toistaa Mirasys Workstation -ohjelmasta tallennettuja video-, audio- ja tekstidataleikkeitä (medialeikkeitä) Mirasys Media Player -ohjelmalla. Lisäksi ohjelma todentaa medialeikkeiden aitouden (autentikointi). Jos video-, äänitai tekstinäytteitä on muutettu, ohjelma osoittaa, ettei leike ole ole aito. Ohjelma tallennetaan automaattisesti samaan kansioon kuin medialeike. Järjestelmävaatimukset Mirasys Media Player -ohjelman käyttö vaatii järjestelmältä seuraavaa: Windows XP -käyttöjärjestelmä DirectX 9.0c tai uudempi versio Mirasys V / N series 4.8 Käyttäjän opas 74

80 Microsoft.NET Framework 1,1 Microsoft DirectX for Managed Code 16- tai 32-bittiset värit Äänikortti audion toistamiseen A F E D C B Synkronoitu medialeike viideltä kameralta ja yhdeltä audiokanavalta. A. Napsauta Tiedosto ja sitten Avaa toistaaksesi eri medialeikkeen B. Äänen voimakkuus C. Tietoja audiokanavasta D. Mykistä E. Toistopainikkeet F. Vihreä ympyrä ja teksti "Authentic" osoittavat, että tämä leike on aito. Punainen ympyrä ja teksti Not authentic osoittavat, että tämä leike ei ole aito. Medialeikkeen toistaminen CD:ltä tai DVD:ltä: Aseta CD- tai DVD-levy CD/DVD-asemaan. Ohjelma käynnistyy automaattisesti ja alkaa toistaa leikettä. Mirasys Media Player -ohjelman käynnistäminen kiintolevyltä tai CD:ltä. Kaksoisnapsauta tiedostoa MediaPlayer.exe. Medialeikkeen toistaminen kiintolevyltä: Napsauta Mirasys Media Playerin valikkopalkista kohtaa Tiedosto ja sitten Avaa. Valitse WMV-tiedosto, jonka haluat toistaa ja napsauta Open. Ohjelma alkaa toistaa medialeikettä. Windows Media Player -ohjelman käyttö Voit toistaa medialeikkeitä Windows Media Player -ohjelmalla. Mirasys V / N series 4.8 Käyttäjän opas 75

81 Tekstidatan tulostaminen On tärkeää huomioida, että mikäli leike sisältää aineistoa useammalta kuin yhdeltä video- tai audiokanavalta, Windows Media Player toistaa aineiston vain yhdestä video- ja audiokanavasta. Tekstidataa sisältäviä leikkeitä ei voida toistaa Windows Media Player -ohjelmalla. Jos leike sisältää useampia kanavia synkronoitua videokuvaa tai jos se sisältää tekstidataa, käytä sen toistamiseen Mirasys Media Player -ohjelmaa. Järjestelmästä siirretyt leikkeet voidaan toistaan Windows Media Player - ohjelman versiolla 7 tai uudemmalla versiolla. Medialeikkeen toistaminen Windows Media Player -ohjelmalla: Napsauta medialeiketiedostoa (WMV-tiedosto) hiiren kakkospainikkeella, valitse Avaa ohjelmassa (Open With) ja sitten Windows Media Player. Ohjelma alkaa toistaa medialeikettä. Voit tulostaa reaaliaikaista tai tallennettua tekstidataa Workstation-ohjelmasta käsin, tai tulostaa tallennettuja tekstidataleikkeitä Mirasys Media Playerin kautta. Reaaliaikaisen tekstidatan tulostaminen: 1 Avaa reaaliaikainen näkymä näkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2 Kanavan avauduttua napsauta laiteikkunaa hiiren kakkosnapilla. 3 Valitse Tulosta tekstidataa. 4 Tekstidata lähetetään oletustulostimeen. Tekstidatan tulostaminen toistotilasta: 1 Avaa toistonäkymä tekstikanavalta, jolta haluat tulostaa aineistoa. 2 Kanavan avauduttua etsi haluamasi kohta Liikehaun, Tekstihaun tai liukusäätimen avulla. 3 Napsauta laiteikkunaa hiiren kakkosnapilla. 4 Valitse Tulosta tekstidataa. 5 Tekstidata lähetetään oletustulostimeen. Tekstileikkeen tulostaminen Mirasys Media Playerista: 1 Avaa tekstileike Mirasys Media Playerissa (katso Mirasys Media Player - ohjelman käyttö sivulla 74). 2 Hae tulostettava kohta. 3 Napsauta Pause tai Stop pysäyttääksesi toiston. 4 Valitse File-valikosta Print. 5 Tekstidata lähetetään oletustulostimeen. HUOMAA: Tekstidata tulostetaan aina alkuperäisessä alkuperäisin muotoiluin. Mirasys V / N series 4.8 Käyttäjän opas 76

82 Hälytysten käsitteleminen Tietoa hälytyksistä Seuraavissa kohdissa kerrotaan hälytysten käsittelemisestä: Tietoa hälytyksistä sivulla 77 Hälytysnäkymät sivulla 77 Hälytysasetukset sivulla 78 Hälytysikkuna. sivulla 79 Erilaiset tapahtumat voivat aiheuttaa hälytyksiä ja erilaisia toimintoja. Esimerkiksi seuraavat tapahtumat voivat aiheuttaa hälytyksen: Liike kuvassa. Kamerasignaalin katoaminen esimerkiksi kamerakaapelin irrottamisen tai katkaisemisen takia. Digitaalitulo ulkoisesta laitteesta. Äänitason sallitun ylärajan ylittyminen. Äänitason sallitun alarajan alittuminen. Yllä mainitut tapahtumat voivat aiheuttaa esimerkiksi seuraavia toimintoja: Tallennetaan hälytyskuvaa. Lisäksi hälytyskuvaa voidaan näyttää automaattisesti. Tallennetaan hälytysääntä. Lisäksi hälytyskuvanäkymä voidaan näyttää automaattisesti. Jollekin tallentimen digitaalilähdölle lähetetään signaali. Lähtö voi aktivoida ulkoisen laitteen. Domekamera käännetään esiasentoon. Domekameralta käynnistetään ennalta ohjelmoitu kamerakierto. Videomonitoriin lähetetään hälytyskuvaa. Hälytysnäkymät Hälytyksen käynnistyessä hälytyksen aktivoinut laite näkyy korostettuna Navigaattorissa ja Karttatyökalussa. Kun hälytys aktivoituu, kohteesta tulevat videokuvat tai ääni voidaan asettaa automaattisesti ilmestymään näytölle. Näitä näkymiä kutsutaan hälytysnäkymiksi. Jotta hälytysnäkymät tulisivat näkyviin näytölle, järjestelmän ylläpitäjän tulee asettaa ponnahdusikkunat käyttöön käyttäjän profiilissa. Lisäksi ponnahdusikkunat tulee ottaa käyttöön Workstation-ohjelman Hälytysasetuksissa. Lisätietoja on kohdassa Hälytysasetukset sivulla 78. Hälytysnäkymiä on kahdenlaisia: videonäkymiä ja audionäkymiä. Hälytysvideonäkymä näyttää kuvaa hälytyskamerasta. Hälytysaudionäkymä näyttää oskilloskoopin, jossa äänisignaalien taajuudet esitetään graafisessa muodossa. Mirasys V / N series 4.8 Käyttäjän opas 77

83 Kuvassa on esimerkki hälytysikkunasta, jossa on kaksi hälytysnäkymää: Hälytysikkuna, joka sisältää yhden hälytysvideonäkymän ja yhden hälytysaudionäkymän. Hälytyksen nimi ja aktivoitumisaika näkyvät otsikkoriveillä. Hälytysasetukset Hälytysikkunassa voidaan näyttää enintään 16 hälytysnäkymää. Jos ikkuna on täynnä, seuraavia hälytyksiä ei voi näyttää. Hälytysikkuna voidaan asettaa sulkeutumaan automaattisesti, kun hälytys on päättynyt. Vaihtoehtoisesti hälytysikkuna voidaan sulkea manuaalisesti. Sulkeaksesi hälytysikkunan napsauta hälytysnäkymän oikeassa yläkulmassa olevaa Sulje-painiketta. Jos asetuksissa on niin määritetty, voidaan aktiivinen hälytys sulkea kuittaamalla hälytys. Kuitataksesi hälytyksen valitse hälytys Hälytyslistasta ja napsauta Uudet-välilehden oikeassa alakulmassa olevaa Kuittaa-painiketta. Hälytysnäkymän sulkeminen: Napsauta Sulje-painiketta näkymän oikeassa yläkulmassa. Hälytysikkunan sulkeminen: Napsauta ikkunan oikeassa yläkulmassa olevaa Sulje-painiketta. Hälytyksen kuittaaminen: Valitse aktiivinen hälytys hälytyslistasta ja napsauta sitten hälytyslistan alaosassa olevaa Kuittaa-painiketta. Automaattisten hälytysnäkymien näyttäminen: Napsauta Käyttäjä ja sitten Hälytysasetukset. Valitse Näytä hälytysnäkymä hälytyksen sattuessa. Automaattisten hälytysnäkymien poistaminen käytöstä: Napsauta Käyttäjä ja sitten Hälytysasetukset. Poista valinta ruudusta Näytä hälytysnäkymä hälytyksen sattuessa. Hälytysnäkymien sulkeminen automaattisesti, kun hälytykset ovat ohi: Napsauta Käyttäjä ja sitten Hälytysasetukset. Valitse Sulje hälytysnäkymä, kun hälytys on ohi. Hälytysasetuksissa voit muokata hälytysikkunoiden ja hälytyslistan asetuksia. Hälytysasetusten näyttäminen: Napsauta Käyttäjä ja sitten Hälytysasetukset. Voit asettaa seuraavat vaihtoehdot: Näytä hälytysikkuna hälytyksen sattuessa. Kun tämä vaihtoehto on valittuna, kukin uusi hälytys näytetään hälytysikkunassa. Mirasys V / N series 4.8 Käyttäjän opas 78

84 Sulje hälytysnäkymät automaattisesti, kun hälytykset ovat ohi. Kun tämä vaihtoehto on valittuna, hälytysikkuna suljetaan automaattisesti, kun aktiiviset hälytykset ovat päättynet. Näytä hälytyslista ohjelman käynnistyttyä. Kun vaihtoehto on valittuna, Hälytyslista näytetään sisäänkirjautumisen jälkeen. Näytä hälytyslista hälytyksen sattuessa. Kun vaihtoehto on valittuna, Hälytyslista näytetään hälytyksen aktivoituessa. Hälytysikkuna. Vain valittuun profiiliin kuuluvat hälytykset näkyvät Hälytyslistassa. Hälytyslistan näyttäminen tai piilottaminen: Napsauta työkalurivin Näytä/piilota hälytyslista -painiketta. Listassa on kaksi välilehteä: Uudet. Välilehdellä näytetään 100 uusinta hälytytystä. Lisätietoja on kohdassa Uudet sivulla 79. Haku. Napsauta tätä välilehteä, kun haluat tarkastella vanhempia hälytyksiä. Lisätietoja on kohdassa Haku sivulla 81. Uudet Hälytyslistan Uudet-välilehdellä näytetään 100 uusinta hälytystä. HUOMAA: Lista tyhjennetään automaattisesti, kun vaihdat profiilia tai kirjaudut ulos Workstationista. Listassa on seuraavat sarakkeet: Aika. Hälytyksen alkamispäivä ja -aika. Nimi. Hälytyksen nimi. Prioriteetti. Korkean prioriteetin hälytykset merkitään numerolla 1, keskitason prioriteetin hälytykset numerolla 2 ja matalan prioriteetin hälytykset numerolla 3. Lähde. Hälytyksen lähde. Esimerkiksi kamera, digitaalitulo tai audiokanava. Toiminnot. Luettelee hälytyksen seurauksena suoritettavat toiminnot. Esimerkiksi videon tai audion tallennus, kameramaskin vaihto tai I/Olaitteet aktivointi. Hälytysten järjestäminen Mirasys V / N series 4.8 Käyttäjän opas 79

85 Oletuksena hälytykset järjestetään niiden päivämäärän ja kellonajan mukaiseen järjestykseen. Voit järjestää hälytykset niiden ajan, nimen, prioriteetin, lähteen tai toiminnon mukaiseen järjestykseen napsauttamalla vastaavan sarakkeen otsikkoa hälytyslistassa. Hälytykset voidaan järjestään nousevaan tai laskevaan järjestykseen napsauttamalla sarakkeen otsikkoa uudelleen. Pieni nuoli otsikon vieressä näyttää, onko hälytykset järjestetty nousevaan vai laskevaan järjestykseen. Hälytysten järjestäminen: Napsauta sarakkeen otsikkoa. Hälytysten tarkasteleminen Hälytyksen tarkasteleminen: Valitse hälytys ja napsauta sen nimen vasemmalla puolella olevaa nuolta. Hälytyksen tiedot tulevat näkyviin. Piilota tiedot napsauttamalla nuolta uudestaan. Toista hälytys tekemällä jokin seuraavista: Valitse hälytys, napsauta valikkopainiketta listan oikeassa alakulmassa ja valitse Toista hälytys. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Toista hälytys. Avaa hälytystiedot kuten yllä on kerrottu. Napsauta hälytystiedoissa laitteen oikealla puolella olevaa kohtaa Toista hälytys Seurataksesi reaaliaikaista hälytyskuvaa, tee jokin seuraavista: Valitse hälytys, napsauta valikkopainiketta listan oikeassa alakulmassa ja valitse Näytä reaaliaikainen näkymä. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Näytä reaaliaikainen näkymä. Avaa hälytystiedot kuten yllä on kerrottu. Napsauta hälytystiedoissa laitteen oikealla puolella olevaa kohtaa Näytä reaaliaikainen näkymä Hälytysten kuittaaminen Kun kuittaat hälytyksen, hälytysnäkymä suljetaan ja hälytyksen tallennus lopetetaan. Hälytys säilyy kuitenkin hälytyslistan Uudet -välilehdellä. Voit kuitata vain aktiivisia hälytyksiä (parhaillaan käynnissä olevia hälytyksiä). HUOMAA:Voit kuitata hälytyksiä vain, jos järjestelmän ylläpitäjä on määrittänyt hälytyksen kuitattavaksi ja jos sinulle on annettu oikeudet kuitata hälytyksiä. Kuittaa hälytys tekemällä jokin seuraavista: Valitse hälytys ja napsauta sitten Kuittaa-painiketta Hälytyslistan alaosassa. Napsauta hälytystä hiiren kakkospainikkeella ja valitse Kuittaa. Hälytyskuvaus Järjestelmänvalvojat voivat lisätä hälytyksiin kuvauksia tai toimenpideohjeita. Kuvaukset näkyvät Ominaisuudet-ikkunassa. Mirasys V / N series 4.8 Käyttäjän opas 80

86 Hälytyskuvauksen näyttäminen: 1 Varmista, että Ominaisuudet -ikkuna on näkyvissä. Mikäli niin ei ole, napsauta Näytä/piilota ominaisuudet -painiketta valikkorivillä. 2 Napsauta hälytystä, jonka kuvauksen haluat nähdä. Haku Voit tarkastella vanhoja hälytyksiä ja toistaa hälytyskuvia ja -ääntä Hälytyslistan Haku-välilehdellä. Voit etsiä hälytyksiä nimen ja ajan perusteella. Voit esimerkiksi hakea hälytyksiä, jotka ovat aiheutuneet liikkeentunnistuksesta Kamera 1:llä määrättynä ajanjaksona. A B C D Hälytyshaku. A. Hälytysnimiluettelo B. Kaavio näyttää hälytystapahtumien lukumäärän. Valittu pylväs näkyy kaaviossa keltaisena. C. Päivittää kaavion ja listan näyttämään uusimmat hälytykset D. Valittuna aikana tapahtuneet hälytykset. Hälytysten hakeminen Haku-välilehdellä: 1 Varmista, että oikea profiili on valittuna Navigaattorissa. 2 Valitse välilehden vasemman yläkulman valikosta sen hälytyksen nimi, jota haluat tarkastella. Järjestelmä näyttää sen jälkeen hälytystapahtumat kaaviona. 3 Valitse haluamasi kuukausi, päivä ja tunti ja napsauta sitten jotakin pylväistä. Ehdot täyttävät hälytykset listataan ikkunan alaosaan. HUOMAA: Voit myös napsauttaa Aikahakua valitaksesi päivämäärän ja ajan. 4 Toista hälytyskuva tai -ääni kaksoisnapsauttamalla hälytystä ja napsauttamalla sitten Toista. Lisätietoja hälytysten tarkastelusta on kohdassa Hälytysten tarkasteleminen sivulla 80. Lisätietoja kuva- tai äänileikkeen tallentamisesta on kohdassa Kuvan, äänen ja tekstidatan tallentaminen sivulla 72. Mirasys V / N series 4.8 Käyttäjän opas 81

87 Arkistointi Arkistojen luominen Arkistointi-toiminnolla voit luoda ja avata data-arkistoja, jotka sisältävät kameroiden, audiolaitteiden ja muiden datalähteiden tallenninkohtaista aineistoa. Arkistointitiedostot voidaan suojata salasanalla, ja ne voidaan avata ainoastaan Mirasys V tai N series Workstation -ohjelmalla. Arkistoituja tiedostoja kannattaa käyttää, kun siirrettävänä on paljon tallennettua dataa, jolloin tiedostojen tallennus leikkeinä olisi hidasta tai hankalaa. Kun arkistoitu tiedosto avataan Workstation-ohjelmassa, muut kuin arkistotiedoston katseluun liittyvät toiminnot eivät ole käytettävissä. Esimerkiksi hälytystoiminnot tai reaaliaikaisen videokuvan katselu eivät ole tuolloin käytössä. Tallentimen toimintoihin, kuten uuden aineiston tallennukseen, arkistotiedoston katselulla ei ole vaikutusta. Workstationtoiminnot saa taas käyttöön valitsemalla jonkin profiiliin Navigaattorin valikosta (oletusprofiili on Service). Arkistotiedostoja kannattaakin yleensä avata vain sellaisella Workstationohjelmalla, jota ei käytetä aktiiviseen valvontaan. Arkistoituja tiedostoja voi avata millä tahansa Workstation-ohjelmalla. Ohjelman ei tarvitse olla yhteydessä järjestelmään, jossa arkistot on luotu. Arkiston luominen: 1 Valitse valikkopalkista Tiedosto. 2 Valitse Arkiston luonti palvelimelle ja valitse sitten tallennin, jonka aineistosta haluat luoda arkiston. 3 Aseta arkistolle salasana napsauttamalla Arkiston salasana - painiketta. 4 Kirjoita salasana Uusi salasana-ruutuun. 5 Vahvista salasana kirjoittamalla se Vahvista uusi salasana -ruutuun. 6 Voit vaihtaa arkiston nimen kirjoittamalla uuden nimen Nimi -kenttään. 7 Valitse, luodaanko arkisto tallentimen paikalliseen hakemistoon vai verkkolevylle valitsemalla Luo arkisto tallentimen kiintolevylle tai Arkistoi verkkolevylle. 8 Napsauttamalla Vaihda hakemistoa -painiketta voit määrittää hakemiston, johon arkisto tallennetaan. 9 Napsauta Arkiston aloitusajan vaihto -painiketta asettaaksesi arkiston aloituspäivämäärän ja -kellonajan. 10 Määritä arkiston pituus Arkiston kesto -liukusäätimellä. 11 Valitse Arkistoitavat laitteet -listasta laitteet, joiden aineiston haluat arkistoa. 12 Napsauta OK luodaksesi arkiston. Mirasys V / N series 4.8 Käyttäjän opas 82

88 Arkistojen avaaminen Arkiston avaaminen: 1 Valitse valikkopalkista Tiedosto. 2 Valitse Avaa arkisto. 3 Valitse valikosta asema ja sen alta hakemisto, jossa arkistotiedosto on ja valitse tiedosto. 4 Jos haluat samalla sulkea aiemmin avatut arkistot, valitse Sulje avoinna olevat arkistot. Tai jätä valintaruutu tyhjäksi, jos haluat pitää aiemmin avatut arkistot edelleen avoinna. 5 Arkistotiedosto avautuu. Pääset käsiksi arkistotiedoston sisältämiin laitteisiin Navigaattorin kautta. Laitekohtaisten aineistojen hakuun ja toistoon liittyvää lisätietoa on kohdissa Videokuvien toisto sivulla 30, Äänen toisto sivulla 40 sekä Tekstidatan etsiminen ja toisto sivulla 54. HUOMAA: Voit vaihtaa arkistojen katselun ja Workstation-ohjelman muiden toimintojen välillä valitsemalla Navigaattorista haluamasi profiilin (Workstationtoiminnot) tai kohdan Backups (arkiston katselu). Arkistojen sulkeminen ja tuhoaminen Arkiston sulkeminen: 1 Napsauta Navigaattorissa arkiston nimeä hiiren oikealla painikkeella. 2 Valitse Sulje arkisto sulkeaksesi arkiston. Arkiston tuhoaminen: 1 Napsauta Navigaattorissa arkiston nimeä hiiren oikealla painikkeella. 2 Valitse Poista arkisto tuhotaksesi arkistotiedoston. 3 Napsauta OK vahvistaaksesi arkiston tuhoamisen. Mirasys V / N series 4.8 Käyttäjän opas 83

89 Ulkoisten laitteiden asetusten määrittäminen Voit määrittää domekameraohjaimien ja muiden ulkoisten laitteiden asetuksia Workstation-ohjelman kautta. HUOMAA: Ulkoisen laitteen hallintaan käytettävän ajurin tulee olla asennettuna. Ulkoisen laitteen asetusten määrittäminen: 1 Valitse valikkopalkista Tiedosto. 2 Valitse Ulkoisten laitteiden konfigurointi. 3 Valitse Malli-valikosta laite, jonka asetukset haluat määrittää. 4 Valitse Available Ports -valikosta sarjaportti, johon laite on kytketty. 5 Määritä lisäksi mahdolliset laitekohtaiset asetukset. 6 Tallenna asetukset napsauttamalla OK. Mirasys V / N series 4.8 Käyttäjän opas 84

90 Pelco KBD300A -ohjaimen asetusten määrittäminen Järjestelmä tukee Pelco KBD300A -ohjainta, jota voidaan käyttää ohjaamaan domekameroita Workstation-ohjelman kautta. Ohjaimessa on ohjainsauva, numeronäppäimistö ja näppäimiä eri toiminnoille. Ohjainta voi käyttää domekameran kiertämiseen, kallistamiseen ja zoomaamiseen. Lisäksi domekameran voi siirtää esiasentoon tai aloittaa kamerakierroksen. Ohjaimen voi liittää mihin tahansa tietokoneeseen, missä on Workstationohjelma. HUOMAA:KBD300A-ohjaimen ohjelmistoversion on oltava 5.0 tai uudempi. Versionumero näkyy LED-näytössä, kun ohjaimeen kytketään virta. Valitse ohjaimen takana olevilla DIP-kytkimillä toimintatilaksi CM6700 ASCII. Pelco KBD300A -ohjaimen asennus: 1 Määritä ohjaimen ajurin asetukset kuten on neuvottu kohdassa Ulkoisten laitteiden asetusten määrittäminen sivulla Valitse valikkopalkista Käyttäjä. 3 Valitse Domeohjaimen asetukset. 4 Jos domekameroita on useampi kuin yksi, voit määrittää kameralle numerotunnuksen siirtämällä kameran haluttuun kohtaan listaa nuolinäppäimillä. Toista prosessi kaikille domekameroille. HUOMAA: Jos järjestelmässä on vain yksi kamera, nuolinäppäimet eivät ole käytettävissä. 5 Tallenna asetukset napsauttamalla OK. Mirasys V / N series 4.8 Käyttäjän opas 85

91 SANASTO kuittaaminen Hälytyksen kuittaaminen tarkoittaa hälytyksen valitsemista Hälytyslistan Uudetvälilehdeltä ja Kuittaa-painikkeen napsauttamista. Hälytyksen kuittaaminen sulkee automaattisesti hälytysnäkymän. Voit kuitata hälytyksiä vain, jos järjestelmän ylläpitäjä on määrittänyt hälytyksen kuitattavaksi ja jos sinulle on annettu oikeudet kuitata hälytyksiä. Graafinen haku Graafinen haku -ikkuna näyttää tallennettua kuvaa, ääntä tai tekstidataa pylväskaaviona. Graafinen haku hälytys Erilaiset tapahtumat voivat aiheuttaa hälytyksiä ja erilaisia toimintoja. Esimerkiksi liike kuvassa voi johtaa kuvan tallentamiseen. hälytysaudio Katso hälytysnäkymä. Hälytyshaku Voit käyttää Hälytyslistan Haku-välilehteä hälytysten video- ja äänitallenteiden löytämiseen. Hälytyshaku-välilehti Mirasys V / N series 4.8 Käyttäjän opas 86

92 hälytysikkuna Katso hälytysnäkymä. hälytysnäkymä Kun hälytys aktivoituu, kohteesta tulevat videokuvat tai ääni voidaan asettaa automaattisesti ilmestymään näytölle. Näitä näkymiä kutsutaan hälytysnäkymiksi. Hälytysikkunassa voidaan näyttää enintään 16 hälytysnäkymää. Hälytysnäkymiä on kahdenlaisia: videonäkymiä ja audionäkymiä. Hälytysvideonäkymä näyttää kuvaa hälytyskamerasta. Hälytysaudionäkymä näyttää oskilloskoopin, jossa äänisignaalien taajuudet esitetään graafisessa muodossa. Hälytysvideonäkymä hälytysvideo Katso hälytysnäkymä. Hälytyslista Hälytyslistan Uudet-välilehdellä näytetään hälytykset, jotka ovat aktivoituneet sisäänkirjautumisesi jälkeen. Hälytysluetteloa käytetään hälytysten hallinnointiin, kuten hälytystallenteiden toistoon ja hälytysten kuittaamiseen. Välilehdellä näytetään 100 uusinta hälytytystä. Lista tyhjennetään automaattisesti, kun vaihdat profiilia tai kirjaudut ulos Workstationista. Hälytyslista audio, audiokanava Voit kuunnella reaaliaikaista ääntä ja toistaa tallennettua ääntä samalla tavoin kuin videokuvaa. Tallennin voi sisältää useita audiokanavia. Mirasys V / N series 4.8 Käyttäjän opas 87

93 audionäkymä Näyttää visuaalisen kuvauksen äänisignaalista. Audionäkymä audioyhteys Audioyhteys viittaa kaksisuuntaiseen audiokanavaan, esimerkiksi ovipuhelimeen. Kanavan välityksellä voit puhua toisen henkilön kanssa TCP/IP-verkon yli. Jokaisella tallentimella on yksi audioyhteyskanava. äänitason ylitys Järjestelmä tallentaa ääntä, kun äänitaso ylittää määritellyn ylärajan. Lisäksi hälytyksiä voi asentaa laukeamaan äänitason ylittäessä määritellyn ylärajan. äänitason alitus Hälytys aktivoituu, kun äänitaso alittaa määritellyn alarajan. ääninäyte Ääninäyte on yksittäinen tallennettu äänileikkauspiste. Samalla tavoin kuin videokuva muodostuu yksittäisistä kuvista, äänimateriaali koostuu yksittäisistä ääninäytteistä. automaattinen lukitus ja uloskirjautuminen Voit suojata Workstationin siten, että se lukkiutuu automaattisesti tai kirjaudut automaattisesti ulos, jos ohjelmaa ei käytetä määrätyn ajan kuluessa. kirjanmerkit Voit lisätä kuviin ja ääninäytteisiin johtavia pikakuvakkeita Kirjanmerkit-luetteloon helpottaaksesi aineiston myöhempää löytyvyyttä. Näitä pikakuvakkeita kutsutaan kirjanmerkeiksi. kamerakierto Kamerakierto viittaa johonkin seuraavista: 1) Domekamera liikkuu yhdestä esivalitusta asennosta toiseen. 2) Videokuvaa näytetään yhdessä videonäkymässä vuorotellen eri kameroista. 3) Videokuvaa näytetään yhdessä monitorissa vuorotellen eri kameroista. Mirasys V / N series 4.8 Käyttäjän opas 88

94 Vaihda tilaa (avaa/sulje). Viittaa digitaalisen lähdön tilan vaihtamiseen suljetusta avoimeksi tai päinvastoin. kanava Viittaa video-, audio- tai tekstikanavaan. leikepöytä Leikepöytä on Ominaisuudet-ikkunan sivu, jolle voi kaapata yksittäisiä videokuvia tulostamista tai tallentamista varten. Kaapattu kuva näytetään leikepöydällä. aineisto Aineisto viittaa kaapattuun ja tallennettuun video-, audio- tai tekstimateriaaliin. Aineistoa voidaan tarvittaessa kopioida ulos järjestelmästä. lisänäkymä Lisänäkymä on pieni graafinen pylväskaavio Liikehaun ensisijaisen pylväskaavion alla. Pienemmässä kaaviossa valittu aika esitetään tarkemmassa aika-asteikossa. Jos valittuna on esimerkiksi Tunnit-välilehti, lisäkaavio näyttää tallennetun materiaalin valitun tunnin jokaiselta minuutilta. laite Navigaattori sisältää laitteita, jotka voivat olla kameroita, tekstikanavia, yksi- tai kaksisuuntaisia audiokanavia, digitaalituloja, digitaalilähtöjä ja näyttölaitteita. Katso Navigaattori. laiteryhmä Laitteet voidaan sijoittaa ryhmiksi. Katso Navigaattori. Mirasys V / N series 4.8 Käyttäjän opas 89

95 laiteikkunat ja laitenäkymät Voit avata useita laitenäkymiä yksittäiseen laiteikkunaan. Laiteikkuna voi sisältää esimerkiksi videonäkymiä, audionäkymiä ja digitaalitulonäkymiä. Laiteikkuna, joka sisältää kaksi videonäkymää, digitaalilähtönäkymän sekä audionäkymän. digitaalitulot Ulkoiset laitteet, kuten lasin rikkoutumisen aistivat anturit tai ovianturit, voidaan kytkeä digitaalisen tallentimen sisääntuloihin. Kun laitteen virtapiiri avautuu tai sulkeutuu, järjestelmä vastaanottaa signaalin. Tämä signaali voidaan näyttää Workstation-ohjelman digitaalitulonäkymässä. Signaali voidaan kytkeä laukaisemaan hälytys. digitaalitulonäkymä Digitaalitulonäkymästä ilmenee digitaalitulon tila. Järjestelmänvalvoja voi valita tuloa esittävän kuvakkeen. Kolme digitaalitulonäkymää laiteikkunassa. digitaalilähdöt Tallentimen digitaalilähtöihin voidaan liittää ulkoisia laitteita, esimerkiksi ovia, valoja ja portteja. Voit sulkea tai avata laitteita ohjaavia virtapiirejä Workstationohjelmasta käsin. Mirasys V / N series 4.8 Käyttäjän opas 90

96 digitaalilähtönäkymä Digitaalilähtönäkymällä on lähdön tilaa kuvaava ja tilan mukaisesti muuttuva kuvake. Järjestelmänvalvoja voi valita lähtöä esittävän kuvakkeen. Kaksi digitaalilähtönäkymää domekamera Domekamera (PTZ-kamera) on kamera, jonka kuvasuuntaa voidaan ohjailla Workstation-ohjelman kautta. Kamera voi sisältää mallistaan riippuen lisätoimintoja, kuten iiriksen tai tarkennuksen ohjaustoimintoja tai esiohjelmoituja asentoja. domeohjaus Domeohjaus viittaa domekameran pysty- ja vaakasuuntaiseen ohjaukseen, tarkennukseen sekä esiohjelmoitujen asentojen ja kamerakiertojen käyttöön. Domekameran ohjausvälilehti Ominaisuudet-ikkunan välilehti, joka sisältää luettelon tallennetuista kamerakierroista ja asennoista. DVMS Akronyymi digitaaliselle videohallintajärjestelmälle (Digital Video Management System). DVR Digitaalinen videotallennin (Digital Video Recorder). Sisältää tuloliitäntöjä analogisille kameroille. DVR pakkaa videosignaalin digitaalisesti ja tallentaa sen kiintolevylle. viipymäaika Viipymäaika viittaa johonkin seuraavista: 1) Aika, jonka domekamera pysyy yhdessä asennossa ennen siirtymistään seuraavaan. Mirasys V / N series 4.8 Käyttäjän opas 91

97 2) Aika, jonka tietyn kameran kuvaa näytetään monitorilla ennen siirtymistä seuraavaan. 3) Aika, jonka yhden kameran kuvaa näytetään kamerakiertoikkunassa ennen siirtymistä seuraavaan. kotiasento Voit asettaa domekameralle kotiasennon. Kotiasento määrittää kameran pysty- ja vaakasuuntaisen asennon sekä zoomaukseen, tarkennukseen ja himmentimeen liittyvät asetukset. Mikäli kameraa ei käytetä ennalta määriteltyyn aikaan, kamera palautuu automaattisesti kotiasentoonsa. Staattisen suunnan lisäksi kotiasento voi olla ennalta määritelty kamerakierto. täysi kuva Täysi kuva (intraframe) on itsenäinen, täydelliset kuvakohtaiset tiedot sisältävä kuva. Täysien kuvien välissä on välikuvia (interframe), jotka sisältävät vain muutokset edelliseen täyteen kuvaan nähden. Täysiä kuvia on videopakkauksessa tyypillisesti vähintään yksi sekunnissa. Tietyt IP-kameramallit saattavat kuitenkin tallentaa täysiä kuvia harvemmin väliajoin. Lisäksi tietyissä kameramalleissa täysien kuvien määrä suhteessa välikuviin saattaa olla kuvatahdista riippumaton vakio. Täysiä kuvia ja välikuvia käytetään esimerkiksi WMC9 ja MPEG-4 -pakkauksissa. Täysi kuva Välikuva Välikuva Välikuva Täysi kuva Välikuva Välikuva Välikuva MPEG-4 ja WMC9 -pakkaus. Täydet kuvat ja välikuvat. ips Kuvaa sekunnissa. asettelu Voit tallentaa käyttöliittymässä näkyvät ikkunat ja näkymät asetteluksi. Järjestelmään voidaan tallentaa useita asetteluja eri tilanteita varten. paikalliset kamerat ja paikallinen seuraaminen Paikallinen seuraaminen tarkoittaa, että kuva piirretään suoraan kaappauskortista näytönohjaimeen. Paikallinen seuraaminen on mahdollista ainoastaan jos Workstation-ohjelma ja DVR sijaitsevat samassa tietokoneessa. medialeike, leike Medialeike viittaa video- ja äänileikkeisiin. Voit viedä leikkeitä järjestelmästä ja tallentaa niitä kiintolevylle, CD-levylle, DVD-levylle tai USB-laitteelle. Mirasys V / N series 4.8 Käyttäjän opas 92

98 Liikehaku Käytä Liikehakua etsiessäsi kuvia, jotka sisältävät liikettä määrätyllä alueella kameran kuva-alaa. liikeaika Liikeaika viittaa aikaan, joka domekameralta kestää siirtyä asennosta seuraavaan. Liikeaikaa ei lasketa osaksi viipymäaikaa. Navigaattori Navigaattori on ensisijainen työkalu kameroiden ja muiden laitteiden käyttämiseen. Se sisältää profiilit ja profiilikohtaiset laitteet. A B C Navigaattori. A. Profiililuettelo B. Laitteet C. Laiteryhmät NVR Verkkotallennin (Network Video Recorder). Tallentaa digitaalista kuvaa verkkoon kytketyistä IP-kameroista. polariteetti Viittaa digitaalisten tulojen ja lähtöjen tilaan. Tila voi olla avoin tai suljettu. esiasento Kameraan esitallennettu asento. Esiasento määrittää kameran pysty- ja vaakasuuntaisen asennon sekä zoomaukseen, tarkennukseen ja himmentimeen liittyvät asetukset. profiili Profiili määrittelee järjestelmänkäyttöoikeutesi. Se määrittää sekä laitteet, joita voit käyttää, että toiminnot, joita voit laitteilla suorittaa. Sinulla voi olla maksimissaan viisi profiilia. Mirasys V / N series 4.8 Käyttäjän opas 93

99 Ominaisuudet-ikkuna Ominaisuudet-ikkuna sisältää tietoa järjestelmässä olevista laitteista. Voit muuttaa ja määrittää laitteiden asetuksia ja käyttää tiettyjä toimintoja Ominaisuudetikkunan kautta. Voit esimerkiksi kaapata ja tulostaa kuvia Ominaisuudet-ikkunan Leikepöytä-välilehdellä. pulssi Voit lähettää pulssin DVR:n digitaaliseen lähtöön. Pulssi muuttaa lähdön tilan vastakkaiseen tilaan määritellyksi ajaksi. Määritellyn ajan jälkeen digitaalinen lähtö palautuu alkuperäiseen tilaansa. liikkeen määrä Liikehaussa oleva asetus, joka määrittää, minkä prosentuaalisen määrän pikseleitä tulee muuttua, jotta kuvassa tulkittaisiin tapahtuneen liikettä. Esitetyt arvot on skaalattu todellisista prosentuaalisista arvoista. Alla oleva kuva antaa suuntaviivat liikkeen määrän määrittämiseen. Kuvassa on viisi kuva-aluetta. Jokaisen kuva-alueen alla on liikkeen määrää määrittävä arvo, joka vastaa varjostettua aluetta. Suluissa olevasta prosenttiarvosta ilmenee varjostetun alueen prosentuaalinen osuus kuvasta. 5 (0.125%) Liikkeen määrä 20 (0.5-1%) 40 (5%) 80 (10%) 100 (>12.5%) Esimerkki: Mikäli haluat etsiä kuvia, joissa liikkeen määrä ylittää 10% kuva-alasta, aseta liikkeen määrän arvoksi 80. Tällöin kuva A karsiutuu hakutuloksista, sillä liikkeen määrä täyttää vain 5 % kuva-alasta. Sen sijaan kuvat B ja C löytyvät hakutuloksista. Kuvassa B liikkuva kohde täyttää 15 % kuva-alasta. Kuvassa C kolme liikkuvaa kohdetta täyttävät yhteensä 15 % kuva-alasta. < 80 (5%) A > 80 (15%) B > 80 (15%) C Liikkeen määrän määrittäminen. Mirasys V / N series 4.8 Käyttäjän opas 94

100 reaaliaikainen video- ja audioseuranta Reaaliaikaista videota ja audiota lähetetään ja vastaanotetaan liki samanaikaisesti. tallennin Termi viittaa DVR- ja NVR-tallentimiin. Tallennin sisältää tietokoneen ja videotallenninohjelmiston. viitekuva Kamerasta tallennettu yksittäinen kuva. Voit verrata viitekuvaa kameran lähettämään videokuvaan nähdäksesi, onko kamera kohdistettu oikein. Viitekuva. SM-palvelin Lyhenne järjestelmänhallintapalvelimelle (System Management Server). järjestelmänvalvoja Järjestelmänvalvoja vastaa järjestelmänhallinnasta System Manager -ohjelman avulla. tekstidata, teksti Tallentimet voivat vastaanottaa tekstidataa ulkoisista laitteista, kuten kassapäätteistä tai huoltamon polttoainemittareista. Voit seurata tekstidataa ajallisesti video- tai audionäkymien mukaan tahdistettuna. Voit etsiä tekstidataa yksittäisten merkkijonojen tai muiden kriteerien perusteella. Aikahaku Järjestelmä etsii määriteltyä aikaa ajallisesti lähimmän (edeltävän tai seuraavan) tallennetun kuva- tai audionäytteen. vaihda tilaa (toggle) Viittaa digitaalisen lähdön tilan vaihtamiseen suljetusta avoimeksi tai päinvastoin. Katso Vaihda tilaa (avaa/sulje). Mirasys V / N series 4.8 Käyttäjän opas 95

101 videonäkymä Näyttää reaaliaikaista tai tallennettua kuvaa kamerasta. Yhden laiteikkunan sisällä voi olla samanaikaisesti avoinna useita videonäkymiä. Videonäkymä näkymä Viittaa laitekohtaisen aineiston visuaaliseen esitykseen. Esimerkiksi kameranäkymä sisältää videokuvaa, audionäkymä sisältää audiosignaalin taajuuden, ja digitaalinen lähtönäkymä sisältää digitaalisen lähdön tilan. odotusaika Odotusaika viittaa aikaan, jonka asiakasohjelma voi olla käyttämättömänä ennen automaattista lukittumista tai käyttäjän uloskirjaamista. zoomaus Käytetään kahdessa eri kontekstissa: 1. Viittaamaan domekameroiden (PTZ-kameroiden) zoomaustoimintoon. 2. Viittaamaan kuvankäsittelytyökaluun, jolla minkä tahansa kameran välittämän kuvan osiota voidaan suurentaa. Mirasys V / N series 4.8 Käyttäjän opas 96

102 HAKEMISTO A aikahaku 63 aikatila 62 aloitus- ja lopetusaika, graafinen haku 60 Arkistointi 82 Arkistojen avaaminen 83 Arkistojen luominen 82 Arkistojen sulkeminen 83 Arkistojen tuhoaminen 83 arkkitehtuuri, järjestelmä 3 asennus 1 asteikko, graafinen haku 62 audio 39 hakeminen 40 kanavien avaaminen 39 näkymä 39 ominaisuudet 40 toistaminen 40 audioyhteys 50 näkymä 50 ominaisuudet 51 valikko 50, 53 automaattinen lukitus ja uloskirjautuminen 10 C CD, tallennus 72, 73 D datatila 62 digitaalilähdöt 45 näkymä 45 ominaisuudet 46 valikko 46 digitaalitulot 48 näkymä 48 ominaisuudet 49 valikko 49 domekamerat 34 domekameran ottaminen hallintaan 34 esiasennot käyttäminen 36 lisääminen 37 esiasennot ja valmiiksi määritellyt kamerakierrot 36 himmennin 34 kamerakierrot hallinta 36, 37 lisääminen 37 kotiasento 38 käännä ja kallista 35 nopeus 35 tarkennus 34 zoomaus 34 DVD, tallennus 72, 73 E esiasennot. Katso domekamerat G graafinen haku 60 graafinen haku. Katso graafinen haku H hakeminen hälytykset 81 kuvan ja äänen 58 haku laitteet 16 hakuvaihtoehdot, liikehaku 60 harmaasävy, komento 68 herkkyys, liikehaku 59 hälytykset 77 hakeminen 81 hälytysasetukset 78 hälytysleikkeiden tallentaminen 73 hälytyslista 79 hälytystoiminnot 77 ikkuna 77 kuittaaminen 80 kuvaukset 80 lajit 77 näkymät 77 reaaliaikainen näkymä 80 toistaminen 80 hälytysten kuittaaminen 80 97

103 K kaksisuuntainen audio. Katso audioyhteys kamerakierrot domekamerat hallinta 36, 37 lisääminen 37 laiteryhmät, hallinta 33 monitorit hallinta 41 videolähdöt lisääminen 43 kamerat kamerakierrot 33 ominaisuudet 31 paikallinen kuva 28 reaaliaikainen kuva 27 tietoja 27 tila 32 toisto 30 valikko 30 kampaefekti 68 kartat 24 Karttatyökalu 24 kieli, käyttöliittymän 10 kirjanmerkit lisääminen ja toistaminen 66 näyttäminen ja piilottaminen 9 kirkkaus, komento 69 kohina 68 kontrasti, komento 69 korosta ääriviivoja, komento 68 kotiasento, domekameroiden 38 kuvan katseleminen 27 Kuvan, äänen ja tekstidatan tallentaminen 72 kuvatyökalut 68 kuvien kaappaaminen 32 kuvien päivitys 32 kuvien tallentaminen 70 kuvien tulostaminen 70 käyttäjäasetukset 10 käännä, komento 68 L laitehaku 16 laitteet 15 etsiminen 16 ikkunat 20 näkymät 17 ominaisuudet 19 pikavalikot 19 ryhmät 15 liikehaku 58 lisänäkymä, graafinen haku 62 M Master-tallennin 3 medialeikkeet toistaminen 74 Mirasys Media Player -ohjelman käyttö 74 moninäkymäikkunat 20 haku 63 käyttäminen 20 toisto 55 monitorit. Katso videolähdöt mukauttaminen käyttöliittymä 9 laiteikkunat 20 muuta asteikkoa, graafinen haku 62 määrä, liikehaku 60 N navigaattori 13 laiteryhmät 15 laitteet 15 näyttäminen tai piilottaminen 9 profiilit 15 siirtäminen 14 NVR Pro 4 näkymät 11 näyttäminen ominaisuudet 19 työkalurivit ja ikkunat 9, 10 O ohjeet 1 ohjelman lukitseminen 6 98

104 ohjelmat 3 ominaisuudet 4, 19 audio 40 audioyhteys 51 digitaalilähdöt 46 digitaalitulot 49 kamerat 31 videolähdöt 42 oskilloskooppi 39 otsikkorivi 8 P paikallinen seuraaminen 28 peilaa, komento 68 Pelco KBD300A -ohjaimen asetusten määrittäminen 85 piirtotyökalut, liikehaku 59 poista kohinaa, komento 68 poista lomitus, komento 68 profiilit 15 PTZ-kamerat. Katso domekamerat päivitys 32 R reaaliaikainen videokuva, seuraaminen 27 S salasana 11 sisään- ja uloskirjautuminen 6 synkronoitu toisto 55 System Manager 3 T tasoita, komento 68 Tekstidatan tulostaminen 76 Tekstihaku. 64 Tekstikanavat 52 terävöitä, komento 68 tilarivi 8 todentaminen 57 toisto 55 audio 40 kuva 30 moninäkymätoisto 55 video- ja audioleikkeet 74 tuki 2 työalue 8 työkalurivi 9 U uusimmat hälytykset 79 V valikkorivi 8 käyttäminen 10 näyttäminen tai piilottaminen 10 videolähdöt 41 kamerakierrot hallinta 41 lisääminen 43 kameroiden valitseminen 41 näkymä 41 ominaisuudet 42 viitekuva 32 W Windows Media Player 75 Z zoomaus domekamerat 34 videonäkymä 69 99
