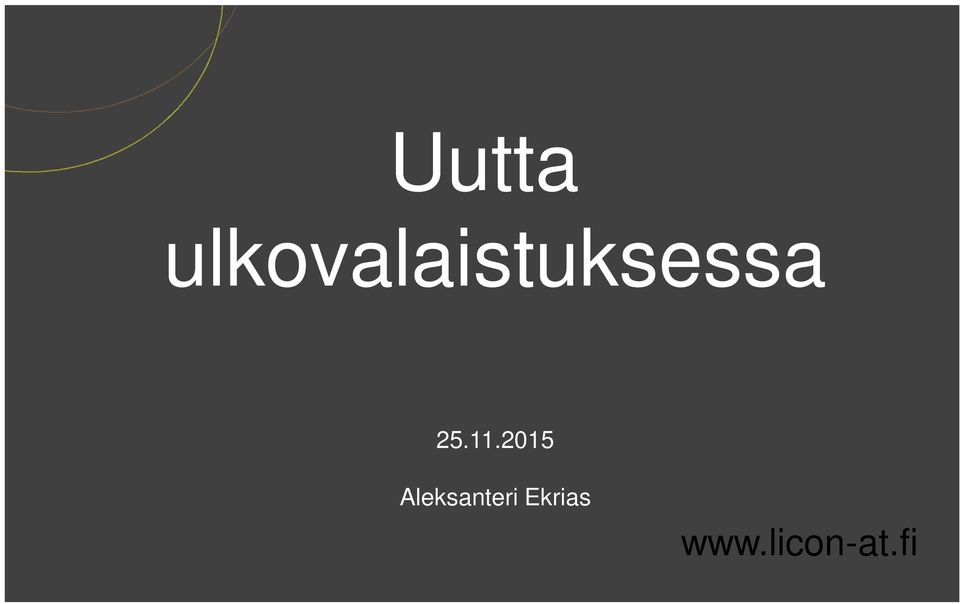

1 Uutta ulkovalaistuksessa Aleksanteri Ekrias

Ulkovalaistuskustannusten määräytyminen ja syntyminen Kansainväliset ja kansalliset ohjeet Tie- ja katupolitiikka Suunnittelu Tarveselvitys Yleissuunnitelma Rakennussuunnitelma Rakentaminen Yllä- ja

2 Ulkovalaistuskustannusten määräytyminen ja syntyminen Kansainväliset ja kansalliset ohjeet Tie- ja katupolitiikka Suunnittelu Tarveselvitys Yleissuunnitelma Rakennussuunnitelma Rakentaminen Yllä- ja kunnossapito Tieteelliset perusteet Soveltava kehittäminen Juridiset perusteet Standardit, kansainväliset ohjeet Kansalliset ohjeet Valaistuksen tarve Valaistuksen periaateratkaisut Rakenteet ja laitteet

kunnossapito Tieteelliset perusteet Soveltava kehittäminen Juridiset perusteet Standardit,

3 Tieteelliset perusteet ja soveltava kehittäminen Ulkovalaistustutkimuksen pääsuuntaukset Energiatehokkuus ja muuttuva valaistus Himmennys valaistusluokkien mukaan Valaisinkohtainen ohjaus Tampereen ulkovalaistuksen älykäs ohjaus, INKA-projekti Valaistus taajamissa ja kevyen liikenteen alueiden valaistus Tutkimuksen ja soveltavan kehittämisen painopiste on siirtynyt tievalaistuksesta kohti valaistusta taajamissa CIE, Divisioona 4: Perustettu uusi tekninen komitea TC4-52, joka keskittyy valaistuksen optimointiin kevyen liikenteen alueilla Valkoinen valo - mesooppinen näkeminen Valon varjopuolet keinovalon haitat Postipuiston Maaliikennekeskuksen kaavamuutosalueen häiriövaloselvitys

kehittämisen painopiste on siirtynyt tievalaistuksesta kohti valaistusta taajamissa CIE, Divisioona 4: Perustettu uusi tekninen komitea TC4-52, joka keskittyy valaistuksen

4 Energiatehokkuus ja muuttuva valaistus

5 Energiatehokkuus ja muuttuva valaistus

6 Valaistus taajamissa Taajama-alueilla, erityisesti tonttikaduilla, ajonopeudet ovat yleensä melko matalia km/h Yöllä, kyseisillä ajonopeuksilla, kuljettajat katsovat yleensä eteenpäin n m päähän ajoneuvosta, jolloin havaitsemiskulma on noin 3 vaakatason alapuolella Standardissa havaitsemiskulma on 1 ja tarkasteltavan alueen etureuna sijaitsee 60 m päässä havaitsijasta Pitääkö esim. tonttikaduilla luminanssikonseptia laajentaa tai siirtyä käyttämään C-luokkia? Pyöräkaistoilla käytettävä myös C-luokkia? Liikenneturvallisuudessa painopiste on siirtynyt kohti jalankulkijoiden ja pyöräilijöiden onnettomuuksia Ulkovalaistuksen painopisteen siirtyessä kohti taajamavalaistusta yleisellä turvallisuudella, viihtyvyydellä sekä tilan ja ympäristön hahmottamisella on entistä tärkeämpi rooli

Pitääkö esim. tonttikaduilla luminanssikonseptia laajentaa tai siirtyä käyttämään C-luokkia? Pyöräkaistoilla käytettävä myös C-luokkia?

Juridiset perusteet Direktiivit ja asetukset Asetuksien myötä elohopealamppujen markkinoille saattaminen on kiellettyä 13.4.

7 Juridiset perusteet Direktiivit ja asetukset Asetuksien myötä elohopealamppujen markkinoille saattaminen on kiellettyä lähtien Myös elohopealamput suoraan korvaavien suurpainenatriumlamppujen markkinoille saattaminen on kiellettyä lähtien Poikkeuksena korvaava 68 W suurpainenatriumlamppu 2007 tehdyn Euroopan komission Eco-designdirektiivin taustaraportin mukaan Suomen julkisen sektorin ulkovalaisimien määrä oli kpl, joista 40 % eli kpl oli elohopealampulla varustettuja Vuonna 2010 arvioitiin, että koko Suomessa oli noin 1,3 miljoonaa ulkovalaisinta (kunnat ja valtio), joista noin 50 % olivat elohopeavalaisimia Elohopealamppuvarastot jo loppu?

2015 lähtien Poikkeuksena korvaava 68 W suurpainenatriumlamppu 2007 tehdyn Euroopan komission Eco-designdirektiivin taustaraportin mukaan Suomen julkisen sektorin

EN 13201 Tievalaistus CEN/TR 13201-1 Valaistusluokan valinta Julkaistu joulukuussa 2014 EN 13201-2 Valaistusteknilliset vaatimukset Valaistusluokat päivitettiin EN 13201-3 Valaistusteknilliset

8 EN Tievalaistus CEN/TR Valaistusluokan valinta Julkaistu joulukuussa 2014 EN Valaistusteknilliset vaatimukset Valaistusluokat päivitettiin EN Valaistusteknilliset laskennat Laskentaohjelmien välisiä eroja on pyritty minimoimaan EN Valaistusmittaukset Otettu huomioon dynaaminen mittaus EN Energiatehokkuus, uusi Ei energiatehokkuusvaatimuksia Määritellään vaihtoehtoiset menetelmät tievalaistuksen energiatehokkuuden tarkasteluun Osat 2-5 julkaistaan marras-joulukuussa 2015 Standardin uuden osan EN Valaistuksen hyötysuhde tekeminen alkaa 2016?

huomioon dynaaminen mittaus EN 13201-5 Energiatehokkuus, uusi Ei energiatehokkuusvaatimuksia Määritellään vaihtoehtoiset menetelmät tievalaistuksen

9 Muut ulkovalaistusta koskevat standardit Valaistusalalla on suuri tarve asettaa LED-valaistukselle säännöt rajaamatta kehitystä vahva järjestäytyminen ja standardisointi IEC Ed. 1: LED-moduulien suorituskykyvaatimukset Julkaistu joulukuussa 2014 Määrittelee LED-moduulin testausmenetelmät ja -olosuhteet Standardi ei kuitenkaan ota kantaa mm. miten LED-moduulin elinikä mitataan tai miten elinikä määritellään yksiselitteisesti 6000 tunnin testausajan jälkeen Standardiin on jo valmistumassa ensimmäinen muutos EN-standardi toukokuussa 2016? IEC Ed. 1: LED-valaisimien suorituskykyvaatimukset Julkaistu marraskuussa 2014 Määrittelee miten uuden LED-valaisimen suorituskyky tulee esittää ja mitä tietoja valmistajan tulee toimittaa LED-valaisimesta EN-standardi tammikuussa 2016?

miten LED-moduulin elinikä mitataan tai miten elinikä määritellään yksiselitteisesti 6000 tunnin testausajan jälkeen Standardiin on jo valmistumassa ensimmäinen muutos EN-standardi toukokuussa 2016?

Eliniän ja alenemakertoimen määrittely Alenemakerroin L 80 B 10 = eliniän lopussa enintään 10 %:lla valonlähteistä valovirran alenema saa olla yli 20 % Lämpötilassa t a = 25 C Elinikä L 80 B 10 ja C

10 Eliniän ja alenemakertoimen määrittely Alenemakerroin L 80 B 10 = eliniän lopussa enintään 10 %:lla valonlähteistä valovirran alenema saa olla yli 20 % Lämpötilassa t a = 25 C Elinikä L 80 B 10 ja C 10 = eliniän lopussa enintään 10 % valonlähteistä saavat olla kuolleita Lämpötilassa t a = 25 C F x -arvoa ei käytetä, koska oletuksena on, että täysin pimeänä oleva valaisin korjataan tai vaihdetaan uuteen mahdollisimman nopeasti kunnossapitosopimuksen asettamilla ehdoilla Laadunvalvonta hankalaa Lämpötilakerroin? Valaisimen kuvun, tasolasin tai linssien tummuminen ja likaantuminen miten valonjakoominaisuudet muuttuvat? IEC Ed. 1: LED modules for general lighting Performance requirements

täysin pimeänä oleva valaisin korjataan tai vaihdetaan uuteen mahdollisimman nopeasti kunnossapitosopimuksen asettamilla ehdoilla Laadunvalvonta hankalaa Lämpötilakerroin?

Muut ulkovalaistusta koskevat standardit EN 12464-2 Valo ja valaistus. Työkohteiden valaistus. Osa 2: Ulkoalueiden työkohteiden valaistus Julkaistu maaliskuussa 2014 EN 60598-1 Valaisimet.

11 Muut ulkovalaistusta koskevat standardit EN Valo ja valaistus. Työkohteiden valaistus. Osa 2: Ulkoalueiden työkohteiden valaistus Julkaistu maaliskuussa 2014 EN Valaisimet. Osa 1: Yleiset vaatimukset ja testit Julkaistu helmikuussa 2015 Uusi julkaisu ottaa paremmin huomioon uuden teknologian LED-valaisimet EN Valo ja valaistus. Urheilualueiden valaistus Standardin päivitys alkoi maaliskuussa 2015 työryhmän CEN/TC 169/WG 4 toimesta Kansallisella tasolla on tarkoitus tehdä yhteistyötä eri lajiliittojen kanssa Heidän tarpeet ja parannusehdotukset Workshop- ja infotilaisuudet

Osa 1: Yleiset vaatimukset ja testit Julkaistu helmikuussa 2015 Uusi julkaisu ottaa paremmin huomioon uuden teknologian LED-valaisimet EN 12193 Valo

Kansalliset ohjeet Maantie- ja rautatiealueiden valaistuksen suunnittelu -ohje Julkaistu toukokuussa 2015 InfraRYL, Osa 2 Järjestelmät ja täydentävät osat, 33600 Valaistusrakenteet InfraRYL:n

12 Kansalliset ohjeet Maantie- ja rautatiealueiden valaistuksen suunnittelu -ohje Julkaistu toukokuussa 2015 InfraRYL, Osa 2 Järjestelmät ja täydentävät osat, Valaistusrakenteet InfraRYL:n soveltaminen tienpidossa Tavoitteena on aloittaa luvun päivitys ensi vuonna Tien valaisinpylväiden ja jalustojen laatuvaatimukset -ohje Uusi päivitys valmis, julkaistaan vuoden lopussa Tien valaisimien laatuvaatimukset -ohje Päivityksessä Tehdään yhteistyössä kuntien kanssa Katujen osalta oma liite ohjeeseen? Mm. yhtenäiset himmennystaulukot

vuonna Tien valaisinpylväiden ja jalustojen laatuvaatimukset -ohje Uusi päivitys valmis, julkaistaan vuoden lopussa Tien valaisimien

13 Valaistusluokkien valaistusteknillisten vaatimusten muutokset ovat melko vähäiset Uudet tunnukset Uusi valaistusluokka M6 Valaistusluokan M5 yleistasaisuuden pieneneminen arvoon 0,35 Ympäristön valaistuksen suhdeluvun SR muuttuminen vierialueen valaistuksen suhdeluvuksi R EI. Samalla suhdeluvun laskentatapa ja vaatimukset muuttuivat. Uudet valaistusluokat

0,35 Ympäristön valaistuksen suhdeluvun SR muuttuminen vierialueen valaistuksen

14 Uudet valaistusluokat

Kansalliset ohjeet Maantie- ja rautatiealueiden valaistuksen mittaukset -ohje Julkaistu marraskuussa 2014 Hyväksytyt tievalaisimet 1.9.

16 Kansalliset ohjeet Maantie- ja rautatiealueiden valaistuksen mittaukset -ohje Julkaistu marraskuussa 2014 Hyväksytyt tievalaisimet opas Valomainostauluja koskeva Liikenneviraston ohje tulossa 2016? Tampereen ja Oulun ulkovalaistuksen suunnitteluohjeet VALTTI-hanke Energiatehokkaan valaistuksen tietopankki ja työkalut kustannusten vertailu Jäähallien valaistusohje Uusin päivitys 2015, käännös englanniksi

2015 -opas Valomainostauluja koskeva Liikenneviraston ohje tulossa 2016?
