1 OHJE Hankesuunnitteluosasto Vastaanottaja ELY-keskukset Säädösperusta Korvaa MaantieL 109 InfraRYL kohta Tien valaisimien laatuvaatimukset Kohdistuvuus ELY-keskusten L-vastuualueet Liikennevirasto Voimassa alkaen Asiasanat Tien valaisimien laatuvaatimukset, Tässä julkaisussa esitettyjä purkauslampuilla tai ledeillä toimivien valaisimien laatuvaatimuksia noudatetaan kaikissa urakkamuodoissa maanteillä ja niiden jalankulku- ja pyöräteillä sekä levähdysalueilla, kun asennuskorkeus on 20 m sekä sillanalus- ja tunnelivalaistuksessa. Nämä laatuvaatimukset eivät koske tunneleiden evakuointivalaistuksessa, erikoisvalaistuksessa eikä mastovalaistuksessa käytettäviä valaisimia. Näiden laatuvaatimukset määritellään hankekohtaisesti. Tekninen johtaja Markku Nummelin Yksikön päällikkö Suunnittelun ohjaus Kari Lehtonen LISÄTIETOJA Kari Lehtonen Liikennevirasto puh Liikennevirasto PL 33 puh kirjaamo@liikennevirasto.fi HELSINKI faksi etunimi.sukunimi@liikennevirasto.fi

2 2 Liikenneviraston ohje Esipuhe Tämän julkaisun on laatinut työryhmä: Kari Lehtonen Markku Ijäs Pentti Hautala Aleksanteri Ekrias Liikennevirasto Pirkanmaan ELY-keskus LiCon-AT Oy LiCon-AT Oy Tämän ohjeen lähtökohtina ovat olleet tämän julkaisun aikaisempi versio, Infrarakentamisen yleiset laatuvaatimukset InfraRYL 2006 osan 2 kohta 33630, sekä yleisten ja työkohtaisten laatuvaatimusten kokemukset. Laatimisen yhteydessä on kuultu tilaajia, valaistussuunnittelijoita, tarjouspyyntöasiakirjojen laatimiseen ja asennustöiden valvontaan osallistuvia henkilöitä sekä eräitä urakoitsijoita ja valmistajia. Helsingissä maaliskuussa 2016 Liikennevirasto Hankesuunniteluosasto

3 Liikenneviraston ohje 3 Sisällysluettelo 1 MAANTEILLÄ KÄYTETTÄVIEN VALAISIMIEN TYYPPITARKASTUS SUORITUSKYKYVAATIMUKSET SÄHKÖTEKNISET- JA SÄHKÖTURVALLISUUSVAATIMUKSET RAKENTEELLISET VAATIMUKSET MUUT VAATIMUKSET VALAISTUKSEN OHJAUSVAATIMUKSET LIITTEET Liite 1 Liite 2 Liite 3 Valmistajan toimittamat tekniset tiedot ledivalaisimesta Ulkovalaisimien valonlähteiden tunnustarrat Ulkovalaistuksien himmennystaulukko

4 4 Liikenneviraston ohje 1 Maanteillä käytettävien valaisimien tyyppitarkastus Maanteillä käytettävien tievalaisimien, sillanalusvalaisimien ja tunnelivalaisimien tulee olla Liikenneviraston tyyppihyväksymiä. Valaisimien tyyppitarkastus tehdään laadun varmistamiseksi Liikenneviraston omaa toimintaa varten. Tyyppitarkastusprosessi ja hyväksytyt valaisintyypit on esitetty Liikenneviraston oppaassa Hyväksytyt tievalaisimet.

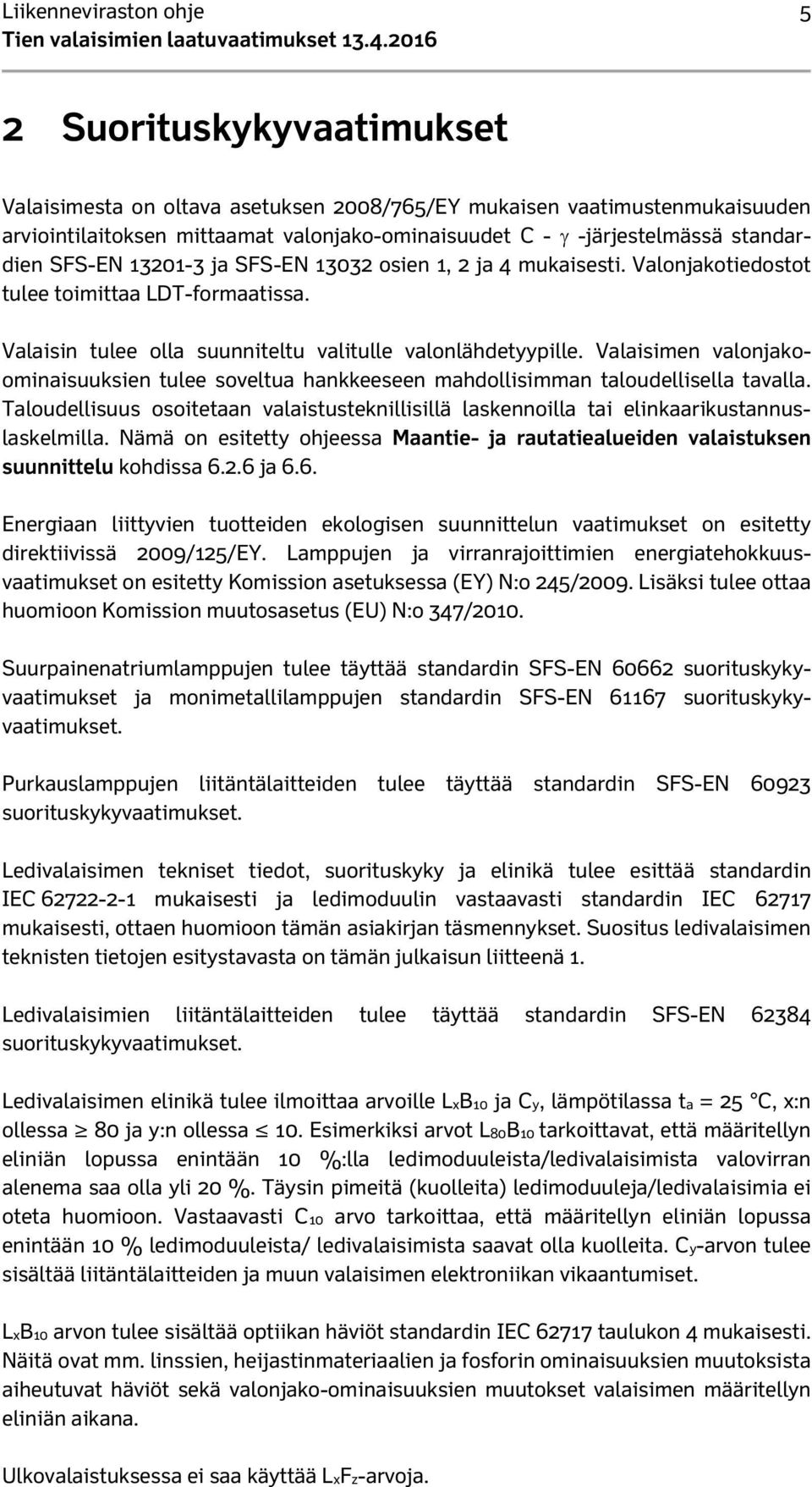

5 Liikenneviraston ohje 5 2 Suorituskykyvaatimukset Valaisimesta on oltava asetuksen 2008/765/EY mukaisen vaatimustenmukaisuuden arviointilaitoksen mittaamat valonjako-ominaisuudet C - -järjestelmässä standardien SFS-EN ja SFS-EN osien 1, 2 ja 4 mukaisesti. Valonjakotiedostot tulee toimittaa LDT-formaatissa. Valaisin tulee olla suunniteltu valitulle valonlähdetyypille. Valaisimen valonjakoominaisuuksien tulee soveltua hankkeeseen mahdollisimman taloudellisella tavalla. Taloudellisuus osoitetaan valaistusteknillisillä laskennoilla tai elinkaarikustannuslaskelmilla. Nämä on esitetty ohjeessa Maantie- ja rautatiealueiden valaistuksen suunnittelu kohdissa ja 6.6. Energiaan liittyvien tuotteiden ekologisen suunnittelun vaatimukset on esitetty direktiivissä 2009/125/EY. Lamppujen ja virranrajoittimien energiatehokkuusvaatimukset on esitetty Komission asetuksessa (EY) N:o 245/2009. Lisäksi tulee ottaa huomioon Komission muutosasetus (EU) N:o 347/2010. Suurpainenatriumlamppujen tulee täyttää standardin SFS-EN suorituskykyvaatimukset ja monimetallilamppujen standardin SFS-EN suorituskykyvaatimukset. Purkauslamppujen liitäntälaitteiden tulee täyttää standardin SFS-EN suorituskykyvaatimukset. Ledivalaisimen tekniset tiedot, suorituskyky ja elinikä tulee esittää standardin IEC mukaisesti ja ledimoduulin vastaavasti standardin IEC mukaisesti, ottaen huomioon tämän asiakirjan täsmennykset. Suositus ledivalaisimen teknisten tietojen esitystavasta on tämän julkaisun liitteenä 1. Ledivalaisimien liitäntälaitteiden tulee täyttää standardin SFS-EN suorituskykyvaatimukset. Ledivalaisimen elinikä tulee ilmoittaa arvoille LxB10 ja Cy, lämpötilassa ta = 25 C, x:n ollessa 80 ja y:n ollessa 10. Esimerkiksi arvot L80B10 tarkoittavat, että määritellyn eliniän lopussa enintään 10 %:lla ledimoduuleista/ledivalaisimista valovirran alenema saa olla yli 20 %. Täysin pimeitä (kuolleita) ledimoduuleja/ledivalaisimia ei oteta huomioon. Vastaavasti C10 arvo tarkoittaa, että määritellyn eliniän lopussa enintään 10 % ledimoduuleista/ ledivalaisimista saavat olla kuolleita. Cy-arvon tulee sisältää liitäntälaitteiden ja muun valaisimen elektroniikan vikaantumiset. LxB10 arvon tulee sisältää optiikan häviöt standardin IEC taulukon 4 mukaisesti. Näitä ovat mm. linssien, heijastinmateriaalien ja fosforin ominaisuuksien muutoksista aiheutuvat häviöt sekä valonjako-ominaisuuksien muutokset valaisimen määritellyn eliniän aikana. Ulkovalaistuksessa ei saa käyttää LxFz-arvoja.

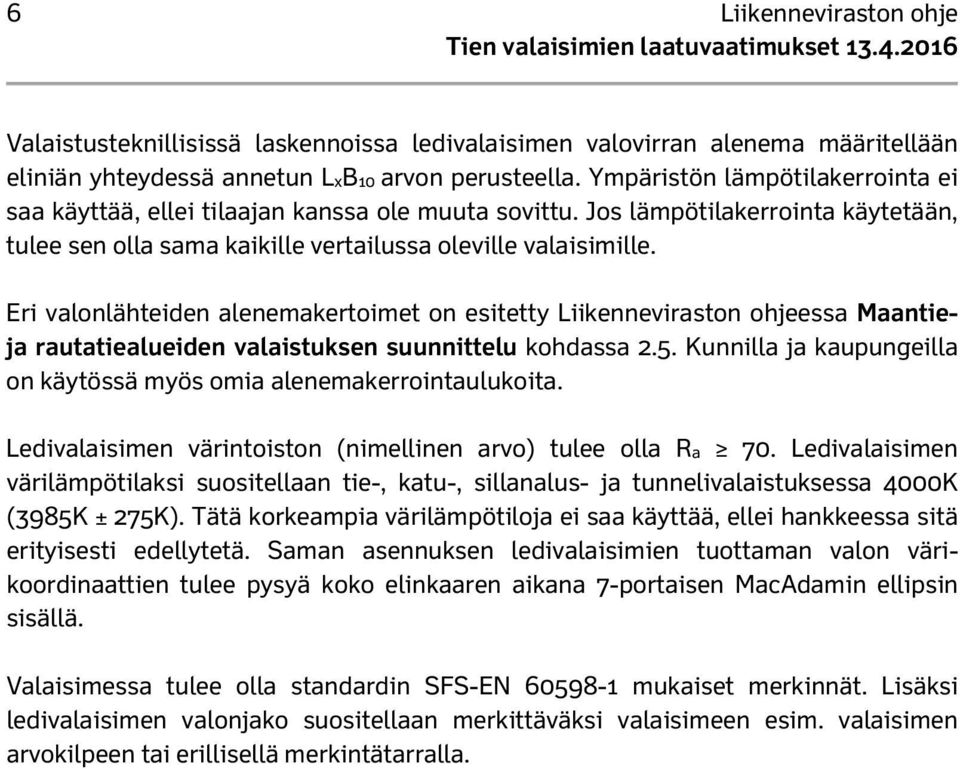

6 6 Liikenneviraston ohje Valaistusteknillisissä laskennoissa ledivalaisimen valovirran alenema määritellään eliniän yhteydessä annetun LxB10 arvon perusteella. Ympäristön lämpötilakerrointa ei saa käyttää, ellei tilaajan kanssa ole muuta sovittu. Jos lämpötilakerrointa käytetään, tulee sen olla sama kaikille vertailussa oleville valaisimille. Eri valonlähteiden alenemakertoimet on esitetty Liikenneviraston ohjeessa Maantieja rautatiealueiden valaistuksen suunnittelu kohdassa 2.5. Kunnilla ja kaupungeilla on käytössä myös omia alenemakerrointaulukoita. Ledivalaisimen värintoiston (nimellinen arvo) tulee olla Ra 70. Ledivalaisimen värilämpötilaksi suositellaan tie-, katu-, sillanalus- ja tunnelivalaistuksessa 4000K (3985K ± 275K). Tätä korkeampia värilämpötiloja ei saa käyttää, ellei hankkeessa sitä erityisesti edellytetä. Saman asennuksen ledivalaisimien tuottaman valon värikoordinaattien tulee pysyä koko elinkaaren aikana 7-portaisen MacAdamin ellipsin sisällä. Valaisimessa tulee olla standardin SFS-EN mukaiset merkinnät. Lisäksi ledivalaisimen valonjako suositellaan merkittäväksi valaisimeen esim. valaisimen arvokilpeen tai erillisellä merkintätarralla.

7 Liikenneviraston ohje 7 3 Sähkötekniset- ja sähköturvallisuusvaatimukset Liitäntälaitteen käyttöjännite on 230 V. Valaisimen tulee olla kompensoitu vähintään arvoon 0,90 eikä se saa olla ylikompensoitu. Himmennetyn valaisimen cos φ-arvon tulee olla 0,70. Valaisin tulee rakentaa tavalla, jolla estetään sähköverkon palvelun kohtuuton heikentyminen, kun valaisin on kytketty verkkoon ja verkkoa käytetään tavanomaisissa toimintaolosuhteissa. Suojausluokan II valaisimessa ei saa olla maadoitusliitintä. Valaisimen tulee olla pienjännitedirektiivin 2006/95/EY mukainen ja täyttää direktiivin määrittelemät valaisimen turvallisuusvaatimukset alla mainittujen standardien mukaan. Direktiivinmukaisuuden osoittamisessa voidaan käyttää myös muita kuin alla mainittuja standardeja. Tällöin tulee esittää pätevät perusteet direktiivinmukaisuuden osoittamiseksi. Vaatimusten täyttyminen tulee osoittaa CEmerkkiin liittyvällä valmistajan vaatimusten-mukaisuusvakuutuksella ja sen teknisillä asiakirjoilla tai asetuksen 2008/765/EY mukaisen vaatimustenmukaisuuden arviointilaitoksen testaustuloksilla. SFS-EN osa 2 luku 3: Tie- ja katuvalaisimet tai osa 2 luku 5: Valonheittimet käytettynä yhdessä osan 1: Yleiset vaatimukset ja testit kanssa. SFS-EN 61347: SFS-EN 61347: osa 2 luku 9: Purkauslampuille tarkoitettujen liitäntälaitteiden turvallisuusvaatimukset (poissulkien loisteputket) käytettynä yhdessä osan 1: Liitäntälaitteiden yleiset sekä turvallisuutta koskevat vaatimukset kanssa. osa 2 luku 13: Ledimoduuleille tarkoitettujen liitäntälaitteiden turvallisuusvaatimukset käytettynä yhdessä osan 1: Liitäntälaitteiden yleiset sekä turvallisuutta koskevat vaatimukset kanssa. SFS-EN Ledimoduulien turvallisuusvaatimukset. SFS-EN Valaisimien sähkömagneettisten kenttien (EMF) raja-arvot. Valaisimen tulee olla sähkömagneettista yhteensopivuutta koskevan direktiivin 2004/108/EY mukainen ja alkaen direktiivin 2014/30/EU mukainen sekä täyttää voimassa olevan direktiivin määrittelemät valaisimen emc-vaatimukset alla mainittujen standardien mukaan. Direktiivinmukaisuuden osoittamisessa voidaan käyttää myös muita kuin alla mainittuja standardeja. Tällöin tulee esittää pätevät perusteet direktiivinmukaisuuden osoittamiseksi. Vaatimusten täyttyminen tulee osoittaa CE-merkkiin liittyvällä valmistajan vaatimusten-mukaisuusvakuutuksella ja sen teknisillä asiakirjoilla tai asetuksen 2008/765/EY mukaisen vaatimustenmukaisuuden arviointilaitoksen testaustuloksilla.

8 8 Liikenneviraston ohje SFS-EN Valaisimien ja vastaavien laitteiden radiohäiriöiden rajaarvot ja mittausmenetelmät. SFS-EN osa 3 luku 2: Raja-arvot - harmoniset virrat (laitteet joiden ottovirta on enintään 16 A/vaihe) SFS-EN osa 3 luku 3: Raja-arvot jännitteen vaihtelut (laitteet joiden ottovirta on enintään 16 A/vaihe) SFS-EN Yleisen valaistuskäytön laitteet. EMC-siedon vaatimukset. Valaisimen tulee olla direktiivin 2011/65/EU Tiettyjen vaarallisten aineiden käytön rajoittaminen sähkö- ja elektroniikkalaitteissa mukainen. Valaisimelle tulee tehdä fotobiologisen säteilyn mittaus teknisen raportin IEC/TR mukaan. Vaatimus on sisällytetty standardiin SFS-EN :2015. Aiemman standardipainoksen mukainen valaisin saa olla testattu myös standardin SFS-EN mukaan. CE-merkintä edellyttää, että fotobiologisen säteilyn taso on varmistettu. Purkauslamppuvalaisimessa tulee olla huoltokytkin tai jokin muu vastaava laite esim. lukkiutuva pikaliitin, jolla valaisin saadaan jännitteettömäksi kunnossapidon ajaksi. Kytkin tai liitin ei saa vaurioitua toistuvassa käytössä ympäristölämpötiloissa -15 C. Puupylväsasennuksissa ja metallipylväs-ilmajohtoasennuksissa valaisinjohdon tulee täyttää seuraavat vaatimukset. Maanteillä johtimien nimellispoikkipinta-alan tulee olla 2,5 mm 2, jotta kaapelin mekaaninen kestävyys on riittävä ja sähkötekniset mitoitusvaatimukset täyttyvät kaikissa tapauksissa. Kaduilla valaisinjohdon nimellispoikkipinta-alan tulee olla vähintään 1,5 mm 2. Johtimien tulee olla hehkutettuja hienolankaisia kuparivaijereita. Vaipan tulee olla lyijytöntä säänkestävää PVC-muovia sekä muodoltaan pyöreä ja sileä läpiviennin varmistamiseksi. Kaapelinvedossa pienin sallittu taivutussäde on 10 x kaapelin halkaisija ja alhaisin sallittu käsittelylämpötila -15 C, eikä kaapeli saa vahingoittua vedettäessä normaalin pylvään ja valaisinvarren läpi. Kaapelin tulee säilyä ehjänä, kun se taivutetaan pysyvästi taivutussäteen ollessa vähintään 3 x kaapelin halkaisija. Kaapeli ei saa haurastua haitallisesti 30 vuoden kuluessa. Metallipylväs-maakaapeliasennuksissa valaisinjohdon tulee täyttää seuraavat vaatimukset: Maanteillä johtimien nimellispoikkipinta-alan tulee olla 2,5 mm 2, jotta kaapelin mekaaninen kestävyys on riittävä ja sähkötekniset mitoitusvaatimukset täyttyvät kaikissa tapauksissa. Kaduilla valaisinjohdon nimellispoikkipinta-alan tulee olla vähintään 1,5 mm 2. Kaapelinvedossa pienin sallittu taivutussäde on 10 x kaapelin halkaisija ja alhaisin sallittu käsittelylämpötila -15 C, eikä kaapeli saa vahingoittua vedettäessä normaalin pylvään ja varren läpi.

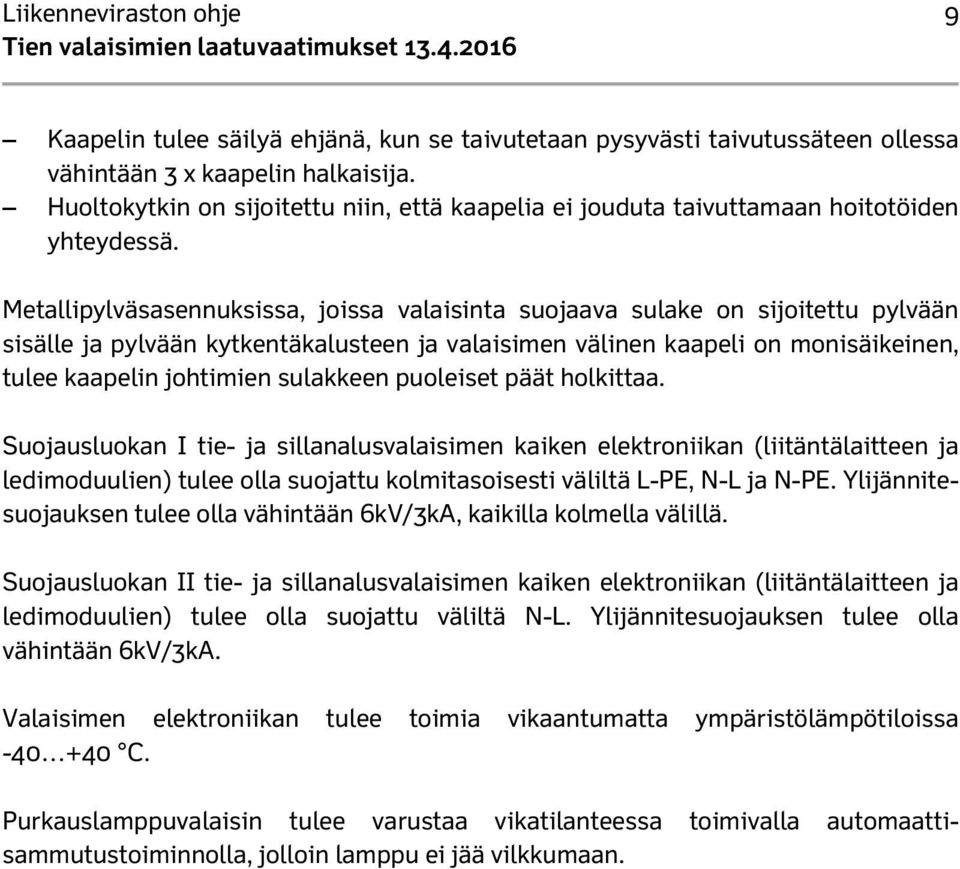

9 Liikenneviraston ohje 9 Kaapelin tulee säilyä ehjänä, kun se taivutetaan pysyvästi taivutussäteen ollessa vähintään 3 x kaapelin halkaisija. Huoltokytkin on sijoitettu niin, että kaapelia ei jouduta taivuttamaan hoitotöiden yhteydessä. Metallipylväsasennuksissa, joissa valaisinta suojaava sulake on sijoitettu pylvään sisälle ja pylvään kytkentäkalusteen ja valaisimen välinen kaapeli on monisäikeinen, tulee kaapelin johtimien sulakkeen puoleiset päät holkittaa. Suojausluokan I tie- ja sillanalusvalaisimen kaiken elektroniikan (liitäntälaitteen ja ledimoduulien) tulee olla suojattu kolmitasoisesti väliltä L-PE, N-L ja N-PE. Ylijännitesuojauksen tulee olla vähintään 6kV/3kA, kaikilla kolmella välillä. Suojausluokan II tie- ja sillanalusvalaisimen kaiken elektroniikan (liitäntälaitteen ja ledimoduulien) tulee olla suojattu väliltä N-L. Ylijännitesuojauksen tulee olla vähintään 6kV/3kA. Valaisimen elektroniikan tulee toimia vikaantumatta ympäristölämpötiloissa C. Purkauslamppuvalaisin tulee varustaa vikatilanteessa toimivalla automaattisammutustoiminnolla, jolloin lamppu ei jää vilkkumaan.

10 10 Liikenneviraston ohje 4 Rakenteelliset vaatimukset Valaisimen ulkoisen rasituksen kestävyyden tulee olla hyvä, erityisesti jalankulku- ja pyöräteiden, tunneleiden ja tärinäalttiiden paikkojen esim. siltojen valaisimissa. Valaisimen tulee olla helposti ja nopeasti asennettavissa. Purkauslamppuvalaisimen rakenteen tulee olla sellainen, että valaisin voidaan avata ja lamppu vaihtaa ilman työkaluja. Purkauslamppuvalaisimen liitäntälaiteyksikön tulee olla vaihdettavissa yleisesti saatavilla olevilla työkaluilla. Jos ledivalaisin on tarkoitettu kunnossapidettäväksi kenttäolosuhteissa, ledivalaisimen ledimoduulit ja liitäntälaite tulee olla helposti ja nopeasti vaihdettavissa yleisesti saatavilla olevilla työkaluilla. Valaisinvarsiasennuksissa valaisimen kallistuskulman tulee olla 5 (0 astetta valaisinvarteen nähden), ellei hankkeessa muuta edellytetä. Pylvään päähän asennettavissa valaisimissa kallistuskulman tulee olla 0-5 astetta, ellei hankkeessa muuta edellytetä. Valaisimen kiinnitysmekanismin tulee sopia standardin SFS-EN 40-2 mukaisiin istukoihin. Valaisimen rungon tulee olla kokonaan metallia. Valaisimen rungon käyttöiän tulee olla 30 vuotta tai ledivalaisimen tapauksessa valaisimen eliniän verran, jos tämä on lyhyempi kuin 30 vuotta. Rungon pintakäsittelyn on säilytettävä suojaominaisuuteensa eikä valaisimeen saa tulla häiritseviä värin muutoksia koko valaisimen eliniän aikana. Kappalekuumasinkitys tulee suorittaa standardin SFS-EN ISO 1461 mukaan. Valaisimen korroosionkestävyyden tulee täyttää standardin SFS- EN vaatimukset sekä taulukon 1 rasitusluokkien vaatimukset. Rasitusluokka * Materiaali Ympäristö C5 (I-M) C4 Alumiini ja teräs Alumiini ja teräs Tunnelit. Rannikkoalueet, joilla suolapitoisuus on korkea. Teollisuusalueet ja rannikkoalueet, joilla suolapitoisuus on kohtalainen. C3 Alumiini ja teräs Muut ympäristöt. * Rasitusluokat standardin SFS-EN ISO 9223 mukaisesti. Taulukko 1. Korroosionkestävyyden rasitusluokkavaatimukset eri ympäristöille. Ruuvien ja muttereiden < M8 sekä salpojen tulee olla ruostumatonta terästä 18/8. Tätä suurempien ruuvien ja muttereiden tulee olla kuumasinkittyjä standardin SFS- EN ISO 1461 mukaan ja niiden korroosionkestävyyden tulee täyttää standardin SFS- EN vaatimukset sekä taulukon 1 rasitusluokkien vaatimukset. Valaisimen tulee olla rakenteeltaan jääpuikkojen muodostumista estävä. Valaisimen tulee olla muodoltaan sellainen, että tuulikuorma on mahdollisimman pieni (muotokerroin < 1,2).

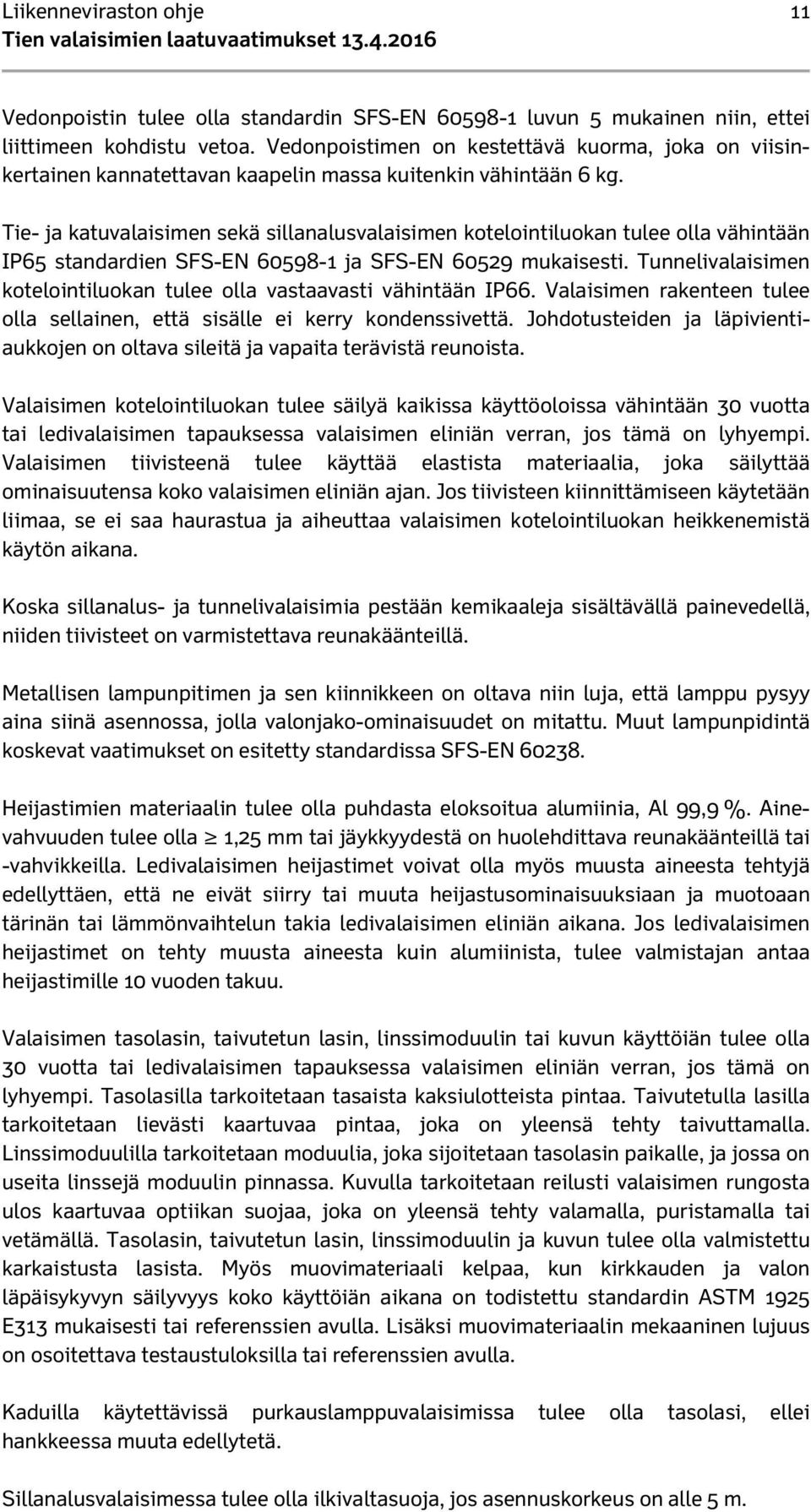

11 Liikenneviraston ohje 11 Vedonpoistin tulee olla standardin SFS-EN luvun 5 mukainen niin, ettei liittimeen kohdistu vetoa. Vedonpoistimen on kestettävä kuorma, joka on viisinkertainen kannatettavan kaapelin massa kuitenkin vähintään 6 kg. Tie- ja katuvalaisimen sekä sillanalusvalaisimen kotelointiluokan tulee olla vähintään IP65 standardien SFS-EN ja SFS-EN mukaisesti. Tunnelivalaisimen kotelointiluokan tulee olla vastaavasti vähintään IP66. Valaisimen rakenteen tulee olla sellainen, että sisälle ei kerry kondenssivettä. Johdotusteiden ja läpivientiaukkojen on oltava sileitä ja vapaita terävistä reunoista. Valaisimen kotelointiluokan tulee säilyä kaikissa käyttöoloissa vähintään 30 vuotta tai ledivalaisimen tapauksessa valaisimen eliniän verran, jos tämä on lyhyempi. Valaisimen tiivisteenä tulee käyttää elastista materiaalia, joka säilyttää ominaisuutensa koko valaisimen eliniän ajan. Jos tiivisteen kiinnittämiseen käytetään liimaa, se ei saa haurastua ja aiheuttaa valaisimen kotelointiluokan heikkenemistä käytön aikana. Koska sillanalus- ja tunnelivalaisimia pestään kemikaaleja sisältävällä painevedellä, niiden tiivisteet on varmistettava reunakäänteillä. Metallisen lampunpitimen ja sen kiinnikkeen on oltava niin luja, että lamppu pysyy aina siinä asennossa, jolla valonjako-ominaisuudet on mitattu. Muut lampunpidintä koskevat vaatimukset on esitetty standardissa SFS-EN Heijastimien materiaalin tulee olla puhdasta eloksoitua alumiinia, Al 99,9 %. Ainevahvuuden tulee olla 1,25 mm tai jäykkyydestä on huolehdittava reunakäänteillä tai -vahvikkeilla. Ledivalaisimen heijastimet voivat olla myös muusta aineesta tehtyjä edellyttäen, että ne eivät siirry tai muuta heijastusominaisuuksiaan ja muotoaan tärinän tai lämmönvaihtelun takia ledivalaisimen eliniän aikana. Jos ledivalaisimen heijastimet on tehty muusta aineesta kuin alumiinista, tulee valmistajan antaa heijastimille 10 vuoden takuu. Valaisimen tasolasin, taivutetun lasin, linssimoduulin tai kuvun käyttöiän tulee olla 30 vuotta tai ledivalaisimen tapauksessa valaisimen eliniän verran, jos tämä on lyhyempi. Tasolasilla tarkoitetaan tasaista kaksiulotteista pintaa. Taivutetulla lasilla tarkoitetaan lievästi kaartuvaa pintaa, joka on yleensä tehty taivuttamalla. Linssimoduulilla tarkoitetaan moduulia, joka sijoitetaan tasolasin paikalle, ja jossa on useita linssejä moduulin pinnassa. Kuvulla tarkoitetaan reilusti valaisimen rungosta ulos kaartuvaa optiikan suojaa, joka on yleensä tehty valamalla, puristamalla tai vetämällä. Tasolasin, taivutetun lasin, linssimoduulin ja kuvun tulee olla valmistettu karkaistusta lasista. Myös muovimateriaali kelpaa, kun kirkkauden ja valon läpäisykyvyn säilyvyys koko käyttöiän aikana on todistettu standardin ASTM 1925 E313 mukaisesti tai referenssien avulla. Lisäksi muovimateriaalin mekaaninen lujuus on osoitettava testaustuloksilla tai referenssien avulla. Kaduilla käytettävissä purkauslamppuvalaisimissa tulee olla tasolasi, ellei hankkeessa muuta edellytetä. Sillanalusvalaisimessa tulee olla ilkivaltasuoja, jos asennuskorkeus on alle 5 m.

12 12 Liikenneviraston ohje 5 Muut vaatimukset Valaisimen yhteydessä tulee toimittaa asennusohje suomeksi tai englanniksi. Ohjeen tulee vastata toimitettua tuotetta. Valaisimen esitteessä tulee esittää valaisimen paino ja tehollinen tuulipinta. Asennetun purkauslamppuvalaisimen ulkopinnassa tulee olla lampun valolajia ja tehoa osoittava tarra. Purkauslamppuvalaisimien valonlähteiden tunnustarrat on esitetty liitteessä 2.

13 Liikenneviraston ohje 13 6 Valaistuksen ohjausvaatimukset Ledi- ja monimetallivalaisin on varustettava DALI-ohjattavalla, himmennettävällä elektronisella liitäntälaitteella. Suurpainenatriumvalaisimet on varustettava kaksitehokuristimella ja tehonohjausreleellä. Valaisimessa on oltava tilavaraus valaisinkohtaiselle ohjauslaitteelle (120 x 80 x 50 mm) sekä antennille langatonta ohjausta varten. Valaisinkohtaisella ohjauslaitteella ja antennilla varustetun valaisimen tulee täyttää kohdan 3 standardien vaatimukset ja kohdan 4 kotelointiluokkavaatimukset. Maanteillä käytettävien valaisimien ohjausperiaatteet on esitetty Liikenneviraston ohjeessa Maantie- ja rautatiealueiden valaistuksen suunnittelu kohdassa 1.4. Kaduilla käytettävien valaisimien ohjausperiaatteet on esitetty liitteen 3 himmennystaulukossa. Liitteen kellonajat ja himmennysarvot ovat esimerkkejä.

14 14 Liikenneviraston ohje Liite 1. Valmistajan toimittamat tekniset tiedot ledivalaisimesta Ledivalaisimesta toimitettavat tekniset tiedot Valaisinvalmistaja/maahantuoja Valaisintyyppi ja tuotekoodi Parametri Arvo Valaisimen ottoteho (W) Valaisimen keskimääräinen ottoteho (W) annetulle eliniälle, jos käytössä on vakiovalovirtaohjaus Valaisimen ledien ajovirta (ma) Valaisimen tehokerroin, cos -arvo Valaisimesta ulos tuleva valovirta (lm) Valaisimen valotehokkuus (lm/w) Värilämpötila CCT (K) Värintoistoindeksi (Ra) Valaisimen tuottaman valon värikoordinaattien toleranssi eliniän aikana, MacAdamin ellipsit. *) Valaisimen elinikä (h) Valovirran alenema-arvo LxB10, lämpötilassa ta = 25 C, edellä ilmoitetulle eliniälle. X-arvon tulee olla 80. **) Kuolleisuusarvo Cy, lämpötilassa ta = 25 C, edellä ilmoitetulle eliniälle. Y-arvon tulee olla 10. ***) Kotelointiluokka IP Suojaus mekaanisia iskuja vastaan IK Suojausluokka (I tai II) Ylijännitesuojaus Valaisimen paino Valaisimen tehollinen tuulipinta Valaisimen väri RAL (oletus) Valaisimelle annettava takuuaika (h) *) Katso kohta 9.1 ja taulukko 5 standardista IEC (maintained value). **) LxB10 arvon tulee sisältää optiikan häviöt standardin IEC taulukon 4 mukaisesti. ***) Cy-arvon tulee sisältää liitäntälaitteiden ja muun valaisimen elektroniikan vikaantumiset. Muu toimitettavat tiedot, asiakirjat ja tiedostot Kuvaus valaisimen materiaaleista (runko, heijastimet, optiikan suoja jne.) Kuvaus valaisimen himmennettävyydestä Valaisimen mitat ja kuvaus valaisimen asennettavuudesta Tieto valaisimen eri komponenttien vaihdettavuudesta Valaisimen valonjakotiedostot, tai tieto mistä nämä on hankittavissa Tien valaisimien laatuvaatimukset -ohjeen mukaiset vaatimustenmukaisuusasiakirjat

15 Liite 2. Ulkovalaisimien valonlähteiden tunnustarrat Nimellisteho 35W 50W 70W 80W 100W 125W 150W 250W 400W Valonlähde Elohopealamppu Monimetallilamppu Suurpainenatriumlamppu, ellipsoidi Suurpainenatriumlamppu, putkenmuotoinen Valonlähteen valolajia ja nimellistehoa osoittava tunnustarra tulee kiinnittää valaisimen ulkopintaan niin, että se näkyy mahdollisimman hyvin käyttäjille. Tunnustarra tulee kiinnittää valaisimen ulkopintaan niin, että sen altistuminen suoralle auringonvalolle on mahdollisimman vähäistä. Kaksitehokuristimella varustettujen valaisimien tapauksessa tulee tunnustarra vaihtaa, jos valaisimen tehoa muutetaan käytön aikana (ei koske valaistuksen ohjausta). Tunnustarrat eivät saa irrota valaisimista, haalistua tai vaihtaa merkittävästi väriä 30 vuoden aikana.

16 Liite 3. Ulkovalaistuksien himmennystaulukko Ledivalaisimet Ledivalaisimien himmennys toteutetaan 2-portaisesti alla olevien kellonaikojen ja valaistusluokkien mukaan. Kellonajat ovat viitteellisiä. Ennakkoon ohjelmoiduissa valaistuksissa kellonajat määräytyvät yleensä pimeän ajan keskipisteen mukaan, joka vaihtelee paikkakunnittain (keskimäärin n. 00:20). C-luokissa (AE-luokat) käytetään luminanssi- ja valaistusvoimakkuusluokkien vastaavuustaulukkoa. Himmennys toteutetaan M-luokkien mukaisesti. Valaistusluokka Muuttuvan valaistuksen valaistusluokat Kellonaika, alkava tunti M1 (AL1), C0 ja C1 M1 M2 M3 M2 M M2 (AL2), C2 M2 M3 M4 M3 M M3a (AL3), C3 M3 M4 M5 M4 M M3b (AL4a) M3 M4 M5 M4 M M4 (AL4b), C4 M4 M5 M6 M5 M M5 (AL5), C5 M5 M6 P5 M6 M M6 M6 P5 P6 P5 M Jäljelle jäävä keskimääräinen valaistusvoimakkuus % P1 (K1) P1 P2 P3 P2 P P2 (K2) P2 P3 P4 P3 P P3 (K3) P3 P4 P5 P4 P P4 (K4) P4 P5 P6 P5 P Valaistustyyppi Urheilukenttävalaistus, ei ulkoista ohjausta Urheilukenttävalaistus, ulkoisella ohjauksella, ei aktivoituna *) Urheilukenttävalaistus, ulkoisella ohjauksella, aktivoituna *) Kellonaika, alkava tunti Jäljelle jäävä keskimääräinen valaistusvoimakkuus % *) Sallittuina kellonaikoina painonappiohjauksella valaistusvoimakkuudet nousevat 100%:iin kahdeksi tunniksi, jonka jälkeen valaistus himmenee takaisin 10%:iin. Sallittuina kellonaikoina liiketunnistinohjauksella valaistusvoimakkuudet nousevat 100%:iin 15 minuutiksi, jonka jälkeen valaistus himmenee takaisin 10%:iin. Purkauslamppuvalaisimet Purkauslamppuvalaisimien himmennys toteutetaan 1-portaisesti kaikissa valaistusluokissa alla olevan taulukon mukaisesti. Valaistustyyppi Tie- ja katuvalaistus, elektroninen liitäntälaite **) Tie- ja katuvalaistus, perinteinen liitäntälaite ***) Urheilukenttävalaistus, yösammutus Jäljelle jäävä keskimääräinen luminanssi % Kellonaika, alkava tunti Jäljelle jäävä keskimääräinen luminanssi tai valaistusvoimakkuus % Tehonpudotusjakso **) Monimetallivalaisimet himmennetään 80% 15 minuutin ajaksi valaistuksen himmennysarvon muuttuessa. ***) Valaistuksen himmennys toteutetaan kaksitehokuristimella ja automaattiohjausreleellä. Himmennys alkaa 2h ennen ja loppuu 5h jälkeen pimeän ajan keskipisteen.
