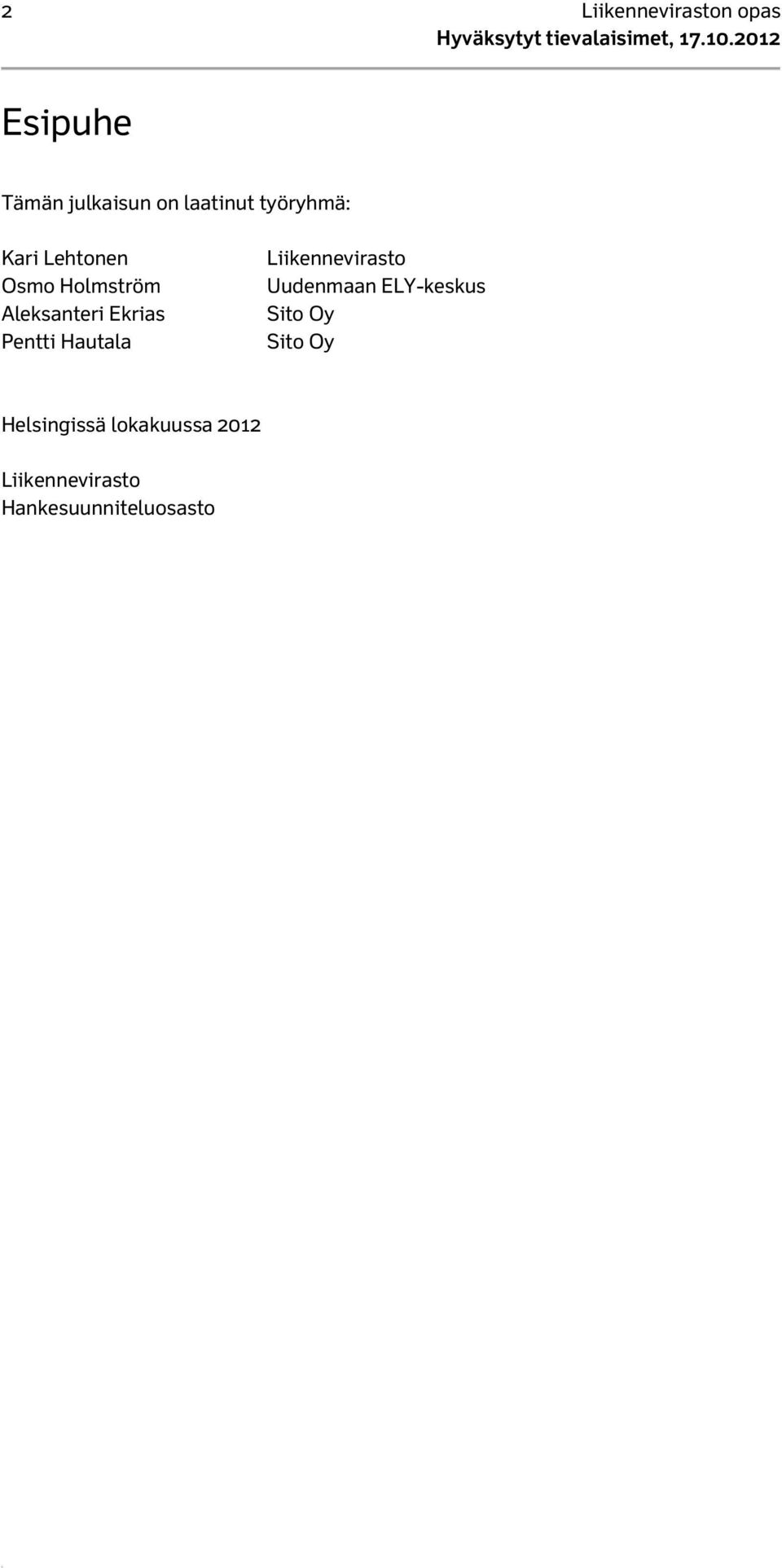

2 2 2 Liikenneviraston opas Esipuhe Tämän julkaisun on laatinut työryhmä: Kari Lehtonen Osmo Holmström Aleksanteri Ekrias Pentti Hautala Liikennevirasto Uudenmaan ELY-keskus Sito Oy Sito Oy Helsingissä lokakuussa 2012 Liikennevirasto Hankesuunniteluosasto

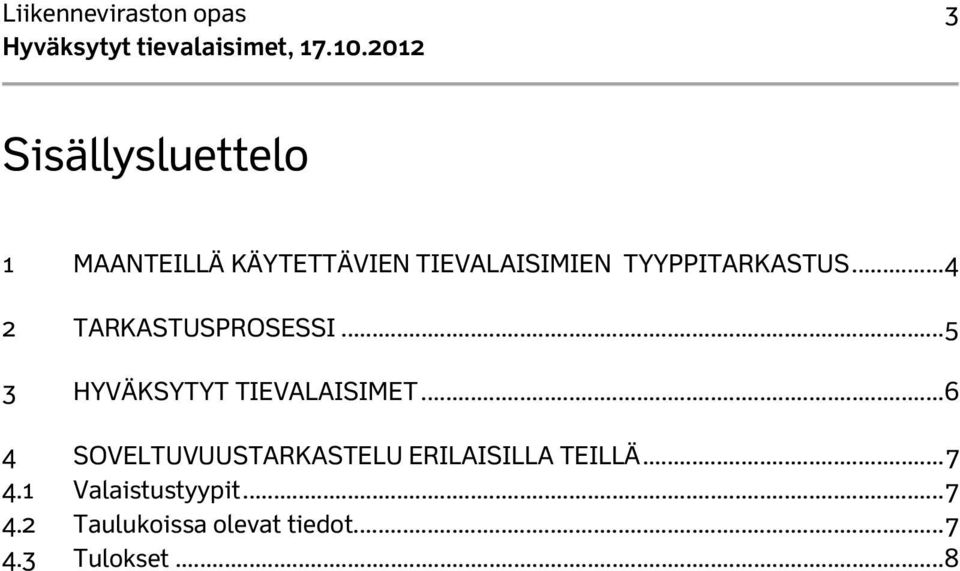

3 Liikenneviraston opas 3 Sisällysluettelo 1 MAANTEILLÄ KÄYTETTÄVIEN TIEVALAISIMIEN TYYPPITARKASTUS TARKASTUSPROSESSI HYVÄKSYTYT TIEVALAISIMET SOVELTUVUUSTARKASTELU ERILAISILLA TEILLÄ Valaistustyypit Taulukoissa olevat tiedot Tulokset... 8

4 4 4 Liikenneviraston opas 1 Maanteillä käytettävien tievalaisimien tyyppitarkastus Tievalaisimien laadun varmistamiseksi Liikennevirasto tekee omaa toimintaansa varten maanteille tarkoitettujen tievalaisimien tyyppitarkastuksen. Tyyppitarkastus pitää sisällään valaistusteknillisten ominaisuuksien tarkastuksen ja tievalaisimen rakenteen tarkastuksen. Tievalaisimien vertailtavuuden parantamiseksi kaikkien valaisimien valaistusteknilliset ominaisuudet tarkistetaan samalla laskentaohjelmalla systemaattisesti poikkileikkauksittain ja tieluokkien edellyttämien valaistusluokkavaatimusten mukaan. Tällöin taataan tasapuolinen kohtelu tievalaisimien välille. Liikennevirasto esittää tulokset taulukoissa, joissa on mm. eri tapauksissa saavutettava pylväsväli. Tulokset pitävät paikkansa vain taulukoissa mainittavissa poikkileikkauksissa ja asennusgeometrian mitoilla. Tarkastelu ei korvaa hankkeen valaistuksen tieosakohtaista valaistusteknillistä mitoitusta. Hyväksytyt tievalaisimet -ohjeen valaistusteknillisiä laskentatuloksia ei tule käyttää mitoitustaulukkona, eikä laatuvaatimuksena urakoissa. Tievalaisimien tulee täyttää Liikenneviraston julkaisussa Tien valaisimien laatuvaatimukset esitetyt vaatimukset. Tyyppitarkastus on toistettava, jos jo hyväksytyn tievalaisintyypin valaistusteknilliset ominaisuudet tai rakenne muuttuvat. Valaisinvalmistajan tai maahantuojan vastuulla on ilmoittaa Liikennevirastolle tai Liikenneviraston osoittamalle tyyppihyväksyjälle hyväksyttyjen valaisimien osalta tapahtuneet muutokset.

5 Liikenneviraston opas 5 2 Tarkastusprosessi Tyyppihyväksynnässä ei toisteta tutkittavaa valaisintyyppiä koskevia mittauksia, joiden tulos on jo varmennettu CE-merkkiin liittyvällä valmistajan vaatimustenmukaisuusvakuutuksella ja sen teknisillä asiakirjoilla tai asetuksen 2008/765/EY mukaisen vaatimustenmukaisuuden arviointilaitoksen antamilla testaustuloksilla. Tyyppitarkastus tapahtuu kahdessa vaiheessa. 1. Valaistusteknillisten ominaisuuksien tarkastus 1.1. Valmistaja tai maahantuoja: esittelee valaisintyypin ja käyttökohteen, toimittaa asetuksen 2008/765/EY mukaisen vaatimustenmukaisuuden arviointilaitoksen mittaamat valonjako-ominaisuudet C - -järjestelmässä standardin SFS-EN mukaan Liikennevirasto tai Liikenneviraston osoittama tyyppihyväksyjä: suorittaa valaistusteknilliset laskennat (laskenta suoritetaan ja tulokset esitetään standardin SFS-EN mukaan kahden desimaalin tarkkuudella kuivalla (R2) ja märällä (W3) päällysteellä). Sellaiset tievalaisintyypit hylätään, joilla ei synny kannattavia valaistustyyppejä. 2. Rakenteen tarkastus 2.1. Valaisimien laatuvaatimukset on esitetty Liikenneviraston ohjeessa Tien valaisimien laatuvaatimukset ( tai uudempi). Valmistaja tai maahantuoja toimittaa ohjeen mukaiset asiakirjat Tyyppihyväksyjä ja sähkövastaava tekevät tarkastustyön. Tarkastettavia asioita ovat mm.: Rakenteen tukevuus ja kiinnitysosien rakenne ja pitävyys Kotelointiluokka ja tiiveys Valaisinrungon materiaali ja pintakäsittely Komponenttien laatu ja tukevuus Heijastimien materiaali, pysyvyys ja säätömahdollisuus Johdot ja liittimet pidin Vedonpoistaja Huoltokytkin Sähköturvallisuus Kuvun materiaali, kestävyys ja valon läpäisyominaisuuksien säilyvyys Merkinnät Kunnossapitoystävällisyys Asennusohje Hyväksytyt tievalaisintyypit ja niiden valaistusteknilliset laskentatulokset lisätään Hyväksytyt tievalaisimet -ohjeeseen. Valmistajille tai maahantuojille toimitetaan tyyppitarkastuksesta pöytäkirja.

6 6 6 Liikenneviraston opas 3 Hyväksytyt tievalaisimet Seuraavat valaisintyypit on todettu käyttökelpoisiksi maanteille: Valmistaja/maahantuoja AEC/Silux: Amoluxe: GE Lighting/Elektroskandia: Indal/Fagerhult: GRAH Automotive/Enerlight iguzzini: Leuci/Trilight: Valaisintyyppi Kaos Maalstrom Odyssey 2 Tone, Airtrace (SIP-optiikka), Arc LSL Archilede, Argo, Argo LED, Delphi LED, Street Teorema : CitySoul, CitySoul LED, Fortimo Koffer 2, Iridium, Iridium 2 LED, Koffer 2, Manta, Mini Iridium LED, Mini Koffer 2 LED, Selenium, SpeedStar Schreder/Vialuksi: Siteco/Osram: Strihl: Thorn/Alppilux: Valopaa Ambar, Nano, Onyx, Saphir DL 500, SC, SQ, SR Mistral Civic, Dyana, Dyana LED, Jet, Oracle, Oracle S VP1301 Valaisintyypit, joita voidaan käyttää varaosina jo toteutuneissa hankkeissa, mutta ei enää uusissa hankkeissa: Valmistaja/maahantuoja GE Lighting/Elektroskandia: Thorn/Alppilux: ZPSO Rosa/Trilight: Valaisintyyppi Lynalys Decostreet Cosmo

7 Liikenneviraston opas 7 4 Soveltuvuustarkastelu erilaisilla teillä 4.1 Valaistustyypit Taulukoissa 1 8 on tarkasteltu valaisimien soveltuvuus erilaisille teille. Liitteistä nähdään karkeasti, millaiselle väylälle kukin valaisin soveltuu. Tarkastelu ei korvaa valaistuksen tieosakohtaista valaistusteknillistä mitoitusta. Laskentatulokset pätevät vain taulukoissa mainittavissa poikkileikkauksissa ja asennusgeometrian mitoilla. 1. Kaksiajoratainen tie, keskikaista-asennus, ajorata 7,5 m, keskikaista 6,5 m, asennuskorkeus 15 m, valaistusluokat AL2 ja AL3. Taulukot 1 ja Ajorata 7 m, asennuskorkeus 12 m, valaistusluokka AL4a. Taulukko Ajorata 7 m, asennuskorkeus 10 m, valaistusluokat AL4a ja AL4b. Taulukot 4 ja Ajorata 6 m, asennuskorkeus 8 m, valaistusluokka AL5. Taulukko Ajorata 4 m, asennuskorkeus 6 m, valaistusluokat K3 ja K4. Taulukot 7 ja Taulukoissa olevat tiedot 1. Valmistaja / maahantuoja Valmistajan käyttämä kaupallinen tyyppimerkintä tai nimi. tl = tasolasi, k = kupu, lk = taivutettu lasi, (lasikupu) 2. Valmistajan käyttämä symboli, joka ilmaisee valonjako-ominaisuudet määräävän lampun asennon. 3. Lamppu nimellisteho. Merkinnät ovat standardin IEC 1231:1993 International lamp coding system (ILCOS) mukaiset. putkenmuotoinen suurpainenatriumlamppu 250 W M-140 keraaminen monimetallilamppu 140 W XX LED, YY W ledien lukumäärä ja kuluttama teho 4. Valonjakotiedosto Valmistajan ilmoittama tiedoston nimi, joka sopii standardin SFS-EN mukaisesti valaistuslaskentoja suorittaviin laskentaohjelmiin. 5. Pylväsväli Enimmäispylväsväli, jolla otsikossa esitetyn valaistusluokan vaatimukset täyttyvät kuivalla ja märällä päällysteellä.

8 8 8 Liikenneviraston opas 4.3 Tulokset Taulukko 1. Kaksiajoratainen tie 2 x 11,75 / 7,5 + 6,5, asennuskorkeus 15 m, valaistusluokka AL2 AEC/Silux Kaos 2, tl PS0 AEC00590.LDT 45 m Kaos 2, lk P-1 AEC10077.LDT 47 m Indal/Fagerhult Arc 90, tl 1E INR6288.LDT Arc 90, k 3D INR5078.LDT Arc 90, tl 1B ST-400S INR6278.LDT 65 m CitySoul CGP431,k CitySoul CGP431,tl P4 P4X 43 m 43 m Iridium SGS454 GB Iridium SGS454 FG P2 51 m 54 m Koffer 2 SGP100 GB Koffer 2 SGP100 FG P3 P4 47 m 611HGV AC TP 611HGV FG TP 50 m 49 m 611HGV FG TP LP 25 ST-400S 62 m 614HGV AC TP - 614HGV AC TP 1xSONTPP250W.ies 50 m SGP340 FG SGP340 PC TP TP 45 m Schreder/Vialuksi Ambar 3, k 39/120 ST-400S m Ambar 3, tl 34/121 ST-400S m Siteco/Osram SC 200, k LP1 RP8 ST-400S E1TT0B_1xHST_400W_39197.ldt 63 m SC 200,tl LP1 R ST-400S E1TT0F_1xHST_400W_37806.ldt 65 m SC 200, tl L RP2 E1ST0F_1xHST_250W_38103.ldt SC 100, k LP4 RP2 E1ST0B_1xHST_250W_38126.ldt 47 m SQ 200 SQ 200 SR 200 SR 200 LP 3 RP 5 LP 2 RP 2 LP 35 RP 2 LP 40 RP 2 ST-400S ST-400S TT0C236_1xHST_400W_35634.ldt ST1C236_1xHST_250W_35623.ldt TT02_1xHST_400W_35708_D.ldt E1ST01_1xHST_250W_35716.ldt 64 m 49 m 60 m 50 m Strihl Mistral G05S_Mistral 250W SON.LDT 42 m

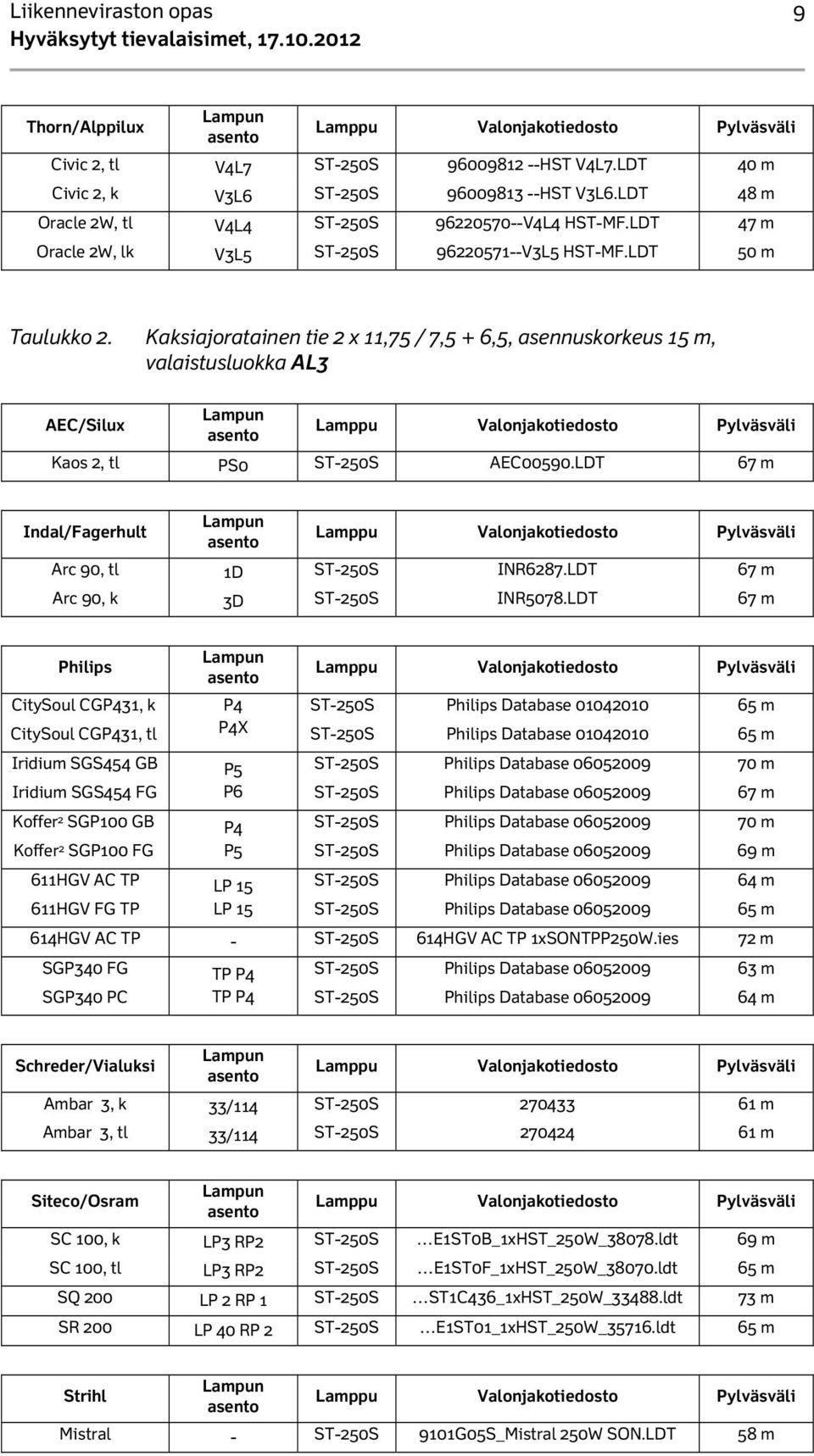

9 Liikenneviraston opas 9 Thorn/Alppilux Civic 2, tl V4L HST V4L7.LDT 40 m Civic 2, k V3L HST V3L6.LDT 48 m Oracle 2W, tl V4L V4L4 HST-MF.LDT 47 m Oracle 2W, lk V3L V3L5 HST-MF.LDT 50 m Taulukko 2. Kaksiajoratainen tie 2 x 11,75 / 7,5 + 6,5, asennuskorkeus 15 m, valaistusluokka AL3 AEC/Silux Kaos 2, tl PS0 AEC00590.LDT 67 m Indal/Fagerhult Arc 90, tl 1D INR6287.LDT 67 m Arc 90, k 3D INR5078.LDT 67 m CitySoul CGP431, k CitySoul CGP431, tl P4 P4X 65 m 65 m Iridium SGS454 GB Iridium SGS454 FG 70 m 67 m Koffer 2 SGP100 GB Koffer 2 SGP100 FG P4 70 m 69 m 611HGV AC TP 611HGV FG TP 64 m 65 m 614HGV AC TP - 614HGV AC TP 1xSONTPP250W.ies 72 m SGP340 FG SGP340 PC TP P4 TP P4 63 m 64 m Schreder/Vialuksi Ambar 3, k 33/ m Ambar 3, tl 33/ m Siteco/Osram SC 100, k LP3 RP2 E1ST0B_1xHST_250W_38078.ldt 69 m SC 100, tl LP3 RP2 E1ST0F_1xHST_250W_38070.ldt 65 m SQ 200 LP 2 RP 1 ST1C436_1xHST_250W_33488.ldt 73 m SR 200 LP 40 RP 2 E1ST01_1xHST_250W_35716.ldt 65 m Strihl Mistral G05S_Mistral 250W SON.LDT 58 m

10 10 10 Liikenneviraston opas Thorn/Alppilux Civic 2, tl V4L HST V4L7.LDT 61 m Civic 2, k V1L HST V1L5.LDT 70 m Dyana2 V-4L HST V-4L4.IES 57 m Oracle 2W, tl V6L V6L4 HST-MF.LDT 69 m Oracle 2W, lk V8L V8L4 HST-MF.LDT 66 m Taulukko 3. Ajorata 7 m, asennuskorkeus 12 m, valaistusluokka AL4a AEC/Silux Kaos 2, tl PS0 AEC00590.LDT 65 m Kaos 2, lk PSS0 AEC10714.LDT 66 m Indal/Fagerhult Arc 90, tl 1D INR6287.LDT 66 m Arc 90, k 3B INR5080.LDT 63 m CitySoul CGP431, k CitySoul CGP431, tl P2 P4X 60 m 60 m Iridium SGS454 GB Iridium SGS454 FG P4 71 m 66 m Koffer 2 SGP100 GB Koffer 2 SGP100 FG P3 P3 64 m 62 m 611HGV AC TP 611HGV FG TP 71 m 64 m 614HGV AC TP - 614HGV AC TP 1xSONTPP250W.ies 73 m SGP340 FG SGP340 PC TP P4 TP P4 60 m 62 m Schreder/Vialuksi Ambar 3, k 33/ m Ambar 3, tl 33/ m Siteco/Osram SC 100, k LP4 RP4...E1ST0B_1xHST_250W_38128.ldt 64 m SC 100, tl LP3 RP3...E1ST0F_1xHST_250W_38069.ldt 63 m SQ 200 LP 2 RP 3...ST1C236_1xHST_250W_35624.ldt 70 m SR 200 LP 40 RP 3...E1ST01_1xHST_250W_35717.ldt 62 m Strihl Mistral G05S_Mistral 250W SON.LDT 55 m

11 Liikenneviraston opas 11 Thorn/Alppilux Civic 2, tl V3L HST V3L6.LDT 60 m Civic 2, k V1L HST V1L4.LDT 67 m Oracle 2C, lk V5L [V5L4].LDT 63 m Taulukko 4. Ajorata 7 m, asennuskorkeus 10 m, valaistusluokka AL4a AEC/Silux Kaos 1, tl PS0 AEC00572.LDT 42 m Indal/Fagerhult Arc 90, tl 1C INR6286.LDT 53 m Arc 90, k 3A INR5081.LDT 56 m Arc 90, tl 1C INR6488.LDT 39 m Arc 90, k 3C INR5100.LDT 38 m iguzzini Argo _1780.LDT 37 m Street 7 BG85_7_1780.LDT Leuci/Trilight Teorema Teorema u pos 15 u pos 15 RC phl 42 m RC phl 54 m CitySoul CGP431, k CitySoul CGP431, tl P8 P8 38 m 39 m Iridium SGS454 GB Iridium SGS454 FG 54 m 50 m Iridium SGS453 GB Iridium SGS453 FG 48 m Koffer 2 SGP100 GB Koffer 2 SGP100 FG P1 P1 52 m 51 m Koffer 2 SGP100 GB Koffer 2 SGP100 FG P7 43 m 611HGV AC TP 611HGV FG TP LP m 43 m 611HGV AC TP 611HGV FG TP 60 m 53 m 621HGV FG TP 621HGV AC TP LP 20 LP m 45 m 614HGV AC TP - 614HGV AC TP1xSONTPP150W.ies 51 m SGP340 FG TP SGP340 PC TP P4 SGP340 FG TP P3X 50 m

12 12 12 Liikenneviraston opas SGP340 PC TP P3X 52 m SpeedStar BGP323 1xGRN196-2S/ LED 180W Database m Schreder/Vialuksi Ambar 3, k 33/ m Ambar 3, tl 33/ m Ambar 3, k Ambar 3, tl 35/118 36/ m 39 m Ambar 2, k Ambar 2, tl 35/120 35/ m 39 m ONYX2 ONYX2 A4 B PUN PUN 52 m ONYX3 C PUN 55 m SAPHIR2 k SAPHIR2 k A3 E PUN PUN 41 m 54 m Siteco/Osram DL 500 Maxi-A k DL 500 Maxi-A tl 28924_ _4 5NA PT0AW08 5NA PT0AS08 42 m DL 500 Maxi-A tl 29029_2 5NA ST0AS08 55 m SC 100, k LP3 R...E1ST0B_1xHST_250W_38082.ldt 53 m SC 100, tl LP3 RP4...E1ST0F_1xHST_250W_38071.ldt 54 m SC 100, k LP4 RP2...E1PT0B_1xHST_150W_37896.ldt 45 m SC 100, tl LP4 RP2...E1PT0F_1xHST_150W_37836.ldt 43 m SQ 200 tl SQ 200 k LP 1 RP 4 LP 2 RP 4 5NA PT0B200 5NA PT0B m 45 m SQ 200 k SQ 200 tl LP 3 RP 4 LP 2 RP 3 5NA ST0B100 5NA ST0B m 58 m SR 200 tl SR 200 k 16713_ _2 5NA ST 5NA ST 54 m 51 m SR 100 k 26069_5 5NA PT 43 m Strihl Mistral G06S_Mistral 150W SON.LDT 42 m Thorn/Alppilux Civic 2, k V2L HST V2L3.LDT 55 m Civic 2, k V3L HST V3L7.LDT Dyana2 V4L V4L4.IES 45 m Oracle 2C, lk V5L [V5L4].LDT 55 m Oracle 2C, tl V1L [V1L3].LDT 47 m Oracle S, tl L _(L2).LDT 47 m Oracle S, lk V2L _(V2L3).LDT 41 m

13 Liikenneviraston opas 13 Taulukko 5. Ajorata 7 m, asennuskorkeus 10 m, valaistusluokka AL4b AEC/Silux Kaos 1, tl PS0 AEC00572.LDT 51 m Indal/Fagerhult Arc 90, tl 1C INR6488.LDT 53 m Arc 90, k 3C INR5100.LDT 51 m Airtrace 1 (SIP-opt.) 3A M s.ldt 2 Tone ExaCT-Perf. 2 Tone ExaCT-Comf. E F M-140 M-140 INR537B.LDT INR516B.LDT 45 m GE Lighting/ Elektroskandia Odyssey 2B2 Odyssey-VC-HST150-2B2-295.LDT 51 m GRAH Automotive/ Enerlight LSL90-90 LED 122W N.LDT 41 m iguzzini Archilede - 98 LED 117W BE90_LH89.LDT 36 m Argo _1780.LDT 47 m Street 5 BG85_5_1780.LDT 55 m Leuci/Trilight Teorema u pos 15 RC phl 53 m CitySoul CGP431, k CitySoul CGP431, tl P7X P8 50 m 52 m CitySoul BGP431 1xGRN137-2S/ LED 134 W Database Iridium SGS454 GB Iridium SGS454 FG 54 m 50 m Iridium SGS453 GB Iridium SGS453 FG 49 m 49 m Iridium 2 BGP353 GRN137-2S/ LED 123 W BGP353 T15 GRN137-2S 740.phl Koffer 2 SGP100 GB Koffer 2 SGP100 FG 55 m 54 m 611HGV AC TP 611HGV FG TP LP m 52 m 621HGV FG TP 621HGV AC TP SGP340 FG LP 20 LP 20 TP P4 TP P3X 49 m 50 m 49 m

14 14 14 Liikenneviraston opas SGP340 PC 51 m SpeedStar BGP323 1xGRN176-2S/ LED 164W Database m Schreder/Vialuksi Ambar 3, k Ambar 3, tl 35/118 36/ m 48 m Ambar 2, k Ambar 2, tl 35/110 35/ m 45 m ONYX2 B B.PUN 52 m SAPHIR2 k A PUN 50 m Siteco/Osram DL 500 Maxi-A k 28924_4 5NA PT0AW08 52 m DL 500 Maxi-A tl 29017_4 5NA PT0AS08 58 m SC 100, k LP3 RP4...E1PT0B_1xHST_150W_37890.ldt 53 m SC 100, tl LP2 RP3...E1PT0F_1xHST_150W_37826.ldt 50 m SQ 200 k LP 2 RP 4 5NA PT0B m SQ 200 tl LP 1 RP 5 5NA PT0B m SR _5 5NA PT 43 m Strihl Mistral G06S_Mistral 150W SON.LDT Thorn/Alppilux Civic 2, tl V4L HST V4L7.LDT Civic 2, k V3L HST V3L7.LDT 53 m Jet2 V2L HST V2L3.IES 56 m Dyana2 V-4L V-4L0.IES 54 m Oracle 2C, tl V2L [V2L3].LDT 49 m Oracle 2C, lk V3L [V3L3].LDT 54 m Oracle S, tl L _(L2).LDT 50 m Oracle S, lk V2L _(V2L3).LDT 55 m

15 Liikenneviraston opas 15 Taulukko 6. Ajorata 6 m, asennuskorkeus 8 m, valaistusluokka AL5 AEC/Silux Kaos 1, tl PS0 ST-100S AEC00578.LDT 42 m Indal/Fagerhult Arc 80, tl 1D ST-100S INR5187.LDT 41 m Arc 80, k 3C ST-100S INR5843.LDT Airtrace 1 (SIP-opt.) 3C M s.ldt 43 m 2 Tone ExaCT-Perf. 2 Tone ExaCT-Comf. E E M-90 M-90 INR219Y.LDT INR207Y.LDT 40 m 38 m GE Lighting/ Elektroskandia Odyssey 3B1 ST-100S Odyssey-VC-HST100-3B1-293.LDT GRAH Automotive/ Enerlight LSL60 60 LED 92W N.LDT 42 m iguzzini Archilede - Argo LED - Delphi LED - 59 LED 70 W 59 LED 70 W 59 LED 70 W BE00_LG43.LDT BD96_LG69.LDT BD92_LG69.LDT 37 m 38 m 38 m Street 5 ST-100S BG84_5_L048.LDT 45 m Leuci/Trilight Teorema Pos u ST-100S phl 43 m CitySoul CGP431, k CitySoul CGP431, tl CitySoul BGP431 1xGRN78-2S/740 Iridium SGS453 GB Iridium SGS453 FG Iridium SGS452 GB Iridium SGS452 FG Iridium 2 BGP352 GRN78-2S/740 Koffer 2 SGP100 GB Koffer 2 SGP100 FG Koffer 2 SGP070 GB Koffer 2 SGP070 FG P7X ST-100S ST-100S 64 LED 76W ST-100S ST-100S 64 LED 80W Database BGP352 GRN78-2S 740.phl 41 m 45 m 43 m 38 m 37 m 41 m 48 m 45 m 43 m 41 m 38 m

16 16 16 Liikenneviraston opas 621HGV FG TP 621HGV AC TP SGP340 FG SGP340 PC SpeedStar BGP322 1xGRN78-2S/740 LP 20 TP P4 TP P4 ST-100S ST-100S ST-100S ST-100S 64 LED 74W Database m 37 m 38 m 39 m Schreder/Vialuksi Ambar 2, k Ambar 2, tl 30/110 30/110 ST-100S ST-100S m 39 m ONYX2 C3 ST-100S 93233A.PUN SAPHIR2 k C4 ST-100S PUN 43 m Siteco/Osram DL 500 Maxi-A k 28920_5 ST-100S 5NA NT0AW08 39 m DL 500 Maxi-A tl 29226_3 ST-100S 5NA NT0AS08 42 m SC 100, k LP2 RP4 ST-100S...E1NT0B1xHST_100W_37986.ldt 40 m SC 100, tl LP2 RP3 ST-100S...E1NT0F_1xHST_100W_37951.ldt 43 m SR 100 k 26053_7 ST-100S 5NA PT 32 m Strihl Mistral - ST-100S 9101G07S_Mistral 100W SON.LDT 37 m Thorn/Alppilux Civic 1, k V4L4 ST-100S HST V4L4.LDT Jet2 V1L2 ST-100S V1L2.IES 43 m Dyana1 V-4L0 ST-100S V-4L0.IES 38 m Oracle 1A, tl V3L3 ST-100S V3L3 HST-MF.LDT Oracle S, tl L _(L2).LDT 39 m Oracle S, lk V2L _(V1L2).LDT 39 m

17 Liikenneviraston opas 17 Kevyen liikenteen väylät Taulukko 7. Ajorata 4 m, asennuskorkeus 6 m, valaistusluokka K3 AEC/Silux Kaos 1, tl P-2 AEC00787.LDT 42 m Amoluxe Maalstrom - 48 LED 68 W M075540TG-GRB4245-NW.ldt 37 m Indal/Fagerhult Arc 80, k 3E INR5846.LDT 41 m Airtrace 1 (SIP-opt.) Airtrace 1 (SIP-opt.) 2 Tone ExaCT-Perf. 2 Tone ExaCT-Comf. 3B 2 J J M-60 M-60 M s.ldt s.ldt INR528B.LDT INR504B.LDT 32 m 36 m 38 m GE Lighting/ Elektroskandia Odyssey 1B3 Odyssey-VC-HST70-1B3-299.LDT iguzzini Archilede - 39 LED 42 W BD99_LG42.LDT 33 m Argo - BD86_L021.LDT 33 m Argo LED - Delphi - 39 LED 42 W 39 LED 42 W BD95_LG70.LDT BD91_LG70.LDT 33 m 33 m Street 7 BG83_7_L022.LDT 40 m CitySoul CGP431, k CitySoul CGP431, tl CitySoul CGP430, k CitySoul CGP430, tl CitySoul BGP430 1xGRN68-2S/740 P9 P9 P9 P9 56 LED 67W Database m 35 m 34 m 35 m Iridium SGS453 GB Iridium SGS453 FG 38 m 36 m Iridium SGS452 GB Iridium SGS452 FG Database Database m 41 m Iridium SGS451 FG M m Iridium 2 BGP352 GRN68-2S/ LED 71 W BGP352 GRN68-2S 740.phl Koffer 2 SGP100 GB P7 43 m Koffer 2 SGP100 FG P7 42 m Koffer 2 SGP070 GB

18 18 18 Liikenneviraston opas Koffer 2 SGP070 FG 42 m Koffer 2 Fortimo LED SGP070 SpeedStar BGP322 1xGRN68-2S/ W BGP lm with CLO FG.PHL 24 m 56 LED 66W Database Schreder/Vialuksi Nano, k Nano, lk m Ambar 2, k Ambar 2, tl m ONYX2 C PUN 39 m Siteco/Osram DL 500 Midi-A k 26216_2 5NA MT0AW08 SC 50, k LP1 RP2...E1MT1B_1xHST_70W_39367.ldt SC 50, tl LP1 RP2...E1MT1F_1xHST_70W_39374.ldt 42 m Strihl Mistral - 50 W 9101G04S_Mistral 50W.LDT 34 m Thorn/Alppilux Civic 1, tl V3L HST-MF V3L6.LDT 40 m Civic 1, k V2L HST V2L5.LDT 45 m Jet1 V1L HST V1L1.LDT 42 m Dyana1 V-4L HST V-4L4.IES 39 m Dyana LED STR 58W _(STD).LDT 36 m Oracle 1C, tl V5L V5L5 HST-MF.LDT 41 m Oracle 1W, lk V3L V3L5 HST-MF.LDT Oracle S, tl L _(L1).LDT 34 m Oracle S, lk V1L _(V1L1).LDT 37 m Valopaa VP M6 55W VP1301-M6-V12.ldt 38 m

19 Liikenneviraston opas 19 Taulukko 8. Ajorata 4 m, asennuskorkeus 6 m, valaistusluokka K4 AEC/Silux Kaos 1, tl P-1 AEC01044.LDT 39 m Amoluxe Maalstrom - 48 LED 68 W M075540TG-GRB4245-NW.ldt 42 m Indal/Fagerhult Arc 80, k 2E INR1605.LDT 45 m Airtrace 1 (SIP-opt.) Airtrace 1 (SIP-opt.) 2 Tone ExaCT-Perf. 2 Tone ExaCT-Comf. 3B 3 J J M-45 M-45 M s.ldt s.ldt INR217Y.LDT INR197Y.LDT 33 m 35 m 43 m 38 m GE Lighting/ Elektroskandia Odyssey 1B3 Odyssey-VC-HST50-1B3-299.LDT GRAH Automotive/ Enerlight LSL30-30 LED 35W N.LDT 36 m iguzzini Archilede - 39 LED 42 W BD99_LG42.LDT 36 m Argo - BD86_L021.LDT 37 m Argo LED - Delphi - 39 LED 42 W 39 LED 42 W BD95_LG70.LDT BD91_LG70.LDT 36 m 36 m Street 7 BG82_7_L021.LDT 41 m CitySoul BGP430 1xGRN49-2S/ LED 50W Database Iridium SGS453 GB Iridium SGS453 FG P3 P3 37 m 36 m Iridium SGS452 GB Iridium SGS452 FG Database Database m 40 m Iridium SGS451 FG M m Iridium 2 BGP352 GRN49-2S/740 Iridium BGS451 GRN29-2S/740 Koffer 2 SGP070 GB Koffer 2 SGP070 FG WSO 40 LED 47 W 24 LED 29 W BGP352 GRN49-2S 740.phl Database m 42 m

20 20 20 Liikenneviraston opas Koffer 2 Fortimo LED SGP070 SpeedStar BGP322 1xGRN49-2S/ W Database m 40 LED 46W Database Schreder/Vialuksi Nano, k Nano, lk m Nano, k Nano, lk m SAPHIR1 k B PUN 40 m SAPHIR2 k Z PUN 49 m Siteco/Osram DL 500 Midi-A k 26232_2 5NA MT0AW08 45 m DL 500 Midi-A tl 26227_2 5NA MT0AS08 45 m SC 50, k LP1 RP2...E1JT0B_1xHST_50W_39396.ldt SC 50, tl LP1 RP2...E1JT0F_1xHST_50W_39403.ldt 42 m SR 50 k SR 50 k 16785_ a_2 5NA MT01 (cycle path refl.) 5NA MT01 (cycle path refl.) 60 m 41 m Strihl Mistral - 50 W 9101G04S_Mistral 50W.LDT 36 m Thorn/Alppilux Civic 1, tl V4L V4L6.LDT 39 m Civic 1, k V2L HST V2L5.LDT 49 m Jet1 V1L HST V1L1.LDT Jet1 V1L V1L1.LDT 42 m Dyana1 V-4L HST V-4L4.IES 42 m Dyana LED A/S 58W _(STD).LDT 42 m Oracle 1C, tl V5L V5L5.LDT 41 m Oracle 1W, lk V2L V2L5 HST-MF.LDT 50 m Oracle S, lk V1L _(V1L1).LDT 40 m Valopaa VP M5 46W VP1301-M5-V12.ldt 39 m
