1 Ulkovalaistus Vaasassa Ulkovalaistus Vaasassa Valistusseminaari Vaasa Ulkovalaistusseminaari Vaasa

2 Onkilahden toimintapuisto - Puupylväät, valaisimet erikoisväri - Lamput 70 W monimetalli

3 Perustietoa Vaasan katuvalaistuksesta VALAISIMIA KPL LAMPPUTYYPEITTÄIN - ELOHOPEA KPL - SUURPAINENATRIUM KPL - KORVAAVA NATRIUM 139 KPL - MONIMETALLI 348 KPL - LED 237 KPL VALAISTUSOHJAUSKESKUKSIA 201 KPL - C2 SMARTLIGHT OHJAUSJÄRJESTELMÄ KAIKISSA KESKUKSISSA

KORVAAVA NATRIUM 139 KPL - MONIMETALLI 348 KPL - LED 237 KPL

4 Valaisinmäärän muutos Valaisinmäärä

5 Energiankulutuksen muutos energia MWh

6 Energiankulutuksen pienentämiseksi tehtyä Valaistuskeskusten ohjausjärjestelmä hankinta. * Valaistuksen syttymisen ja sammutuksen optimointi. * Valaisinkohtainen ohjaus (yöaikainen himmennys). Katuvalaistuksen yleissuunnitelma * Vuonna 2010 valmistunut yleissuunnitelma jota päivitetään tarpeen mukaan ( mm. Led-valaistuksen kehitys ). Valaisinsaneeraukset * Tavoitteena on että kaikki elohopealamppuiset valaisimet on vaihdettu v mennessä. Kesäaikainen sammutus (käytössä 2013 alkaen / alueet 2,3,4 ja 5) toukokuun puolivälistä heinäkuun loppuun.

Katuvalaistuksen yleissuunnitelma * Vuonna 2010 valmistunut yleissuunnitelma jota päivitetään tarpeen mukaan ( mm.

7 Valaistuskeskusten ohjausjärjestelmä 1/2 C2 SmartLight Oy toimittama v kilpailutettu ja 2010 hankittu sekä asennettu ohjausjärjestelmä. Kaupunki jaettiin neljään osa-alueeseen ( 1,2,3 ja 4) joille määriteltiin syttymis- ja sammumistasot. Valoisuusantureita 4 kpl. Osassa alueista käytössä osasammutus yöaikana. Järjestelmää laajennettu tarpeen mukaan (alue 5, 26 kpl, Vähäkyrö, 2013). Tällä hetkellä keskuksia 201 kpl ja järjestelmässä valoisuusantureita 10 kpl. Kaikissa keskuksissa mm. päävirran mittaus. Vikojen nopeampi havainnointi. Säädettävyys. Paloaikojen seuranta.

Osassa alueista käytössä osasammutus yöaikana. Järjestelmää laajennettu tarpeen mukaan (alue 5, 26 kpl, Vähäkyrö, 2013).

8 Valaistuskeskusten ohjausjärjestelmä 2/2 Vuoden 2013 keskusten aluekohtaiset paloajat. - Alueilla 2, 3 ja 4 valot sammutettuina kesä ja heinäkuussa. Keskusten keskimääräiset polttoajat tunneissa: Alue 1 Alue 2 Alue 3 Alue 4 Keskimääräiset polttoajat tunneissa taulukossa: Alue 1 Alue 2 Alue 3 Alue 4 Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu

Alue 2 Alue 3 Alue 4 Tammikuu 511 492 496 495 Helmikuu 394 381 381 381 Maaliskuu 341 333 329 331 Huhtikuu 241 228 221 226 Toukokuu 144 128 109 119 Kesäkuu 68

9 Katuvalaistuksen yleissuunnitelma (2010) 1/2 Yhteistyössä kuntatekniikan, kaupunki- ja viheraluesuunnittelun sekä konsultin kanssa. Valaistuksen tarve; jalankulkijat, ajoneuvot, pimeänajan kaupunkikuvallinen ilme. Työ- ja elinkeinoministeriön kanssa tehty energiatehokkuussopimus ( ). Koko katuvaloverkko inventoitiin. Valaistuslaitteiden luokittelu (ikä, kunto).

Valaistuksen tarve; jalankulkijat, ajoneuvot, pimeänajan kaupunkikuvallinen ilme.

10 Katuvalaistuksen yleissuunnitelma (2010) 2/2 Ikä- ja kuntoluokitteluun perustuvat toimenpiteet. Katuluokkien mukaan määritellyt valaistusluokat. Esitetään valaistuksen toiminnalliset ja kaupunkikuvalliset tavoitteet alueittain.

Katuluokkien mukaan määritellyt valaistusluokat.

11 Valaisinsaneerauksista 1/3 Saneerattavaa on Elohopealamppuisia valaisimia tänä päivänä hiukan yli kpl.

12 Valaisinsaneerauksista 2/3 Elohopealamppuisia valaisimia oli 2010 vuonna kpl. Jo ennen yleissuunnitelman valmistumista on saneerauksia alettu toteuttaa pienemmässä mittakaavassa. Suunnitelman valmistumisen jälkeen myös saneerauksiin tarvittavaa rahaa saatu lisättyä. Ely:ltä myös tukea energiansäästöihin. Vaihdettavien valaisinten lisäksi on monessa kohteessa myös uusittava pylväs, varsi, kaapelit, kytkentä johdot sekä kytkentäkalusteet. Nämä lisäävät kustannuksia.

Suunnitelman valmistumisen jälkeen myös saneerauksiin tarvittavaa rahaa saatu lisättyä.

13 Valaisinsaneerauksista 3/3 Saneerattavat kohteet (tiet, kadut, puistot, jne) sekä niille asennettavat uudet valaisimet ja lampputyypit suunnitellaan käyttäen pohjana yleissuunnitelmaa. Valaisimet varustetaan niin, että ne voidaan himmentää kun liikenne on hiljaisempaa (yö) (HST-valaisimet kaksoiskuristin, Led-valaisimet säädettävä liitäntälaite).

14 Jatkotoimia energiansäästämiseen 2014 >> Valaisinsaneeraus jatkuu, vaihtomäärä noin 1500 valaisinta / vuosi. Paloaikojen seuranta; syttymis- ja sammumishetket. Kesäsammutus. Hiljaisena aikana (yö) valojen himmennyksen lisäksi valaistuksien sammutus osittain tai kokonaan, turhat valot pois päältä. Katu- ja ulkovalaistusverkon sähköinen hallintajärjestelmä työn alla, järjestelmän käyttöönotto. Led valaistus tulee lisääntymään saneerauksissa ja uudiskohteissa. Seurataan valaisinten ja tekniikoiden kehitystä. Käytetään hyväksi todettuja ratkaisuja. Verkostoituminen ja kokemukset muiden kaupunkien ja kuntien kanssa, koulutus.

Hiljaisena aikana (yö) valojen himmennyksen lisäksi valaistuksien sammutus osittain tai kokonaan, turhat valot pois päältä.

15 Yttersundomin asuntoalue vaihe 1 Rakenteilla oleva uusi asuntoalue Sundomisssa. Valmistuminen osissa (1.5. ja 1.8 tontit rakentajille). Valaistus on suunniteltu toteutettavaksi kokonaan Led valaisimilla. * Kokoojakatujen valaisimet (115W / 10m / 50m) varustetaan liitäntälaitteilla joihin valaisinkohtaisesti ohjelmoidaan himmennystasot ja himmennysajat. * Asuntokatujen valaisinkohtainen teho max. 45 W. Valaisinmäärä 60 kpl. Uusia valaistuskeskuksia 2kpl.

* Kokoojakatujen valaisimet (115W / 10m / 50m) varustetaan liitäntälaitteilla joihin valaisinkohtaisesti

16 Kasarmin alue. Vaskiluodon silta ja penger.

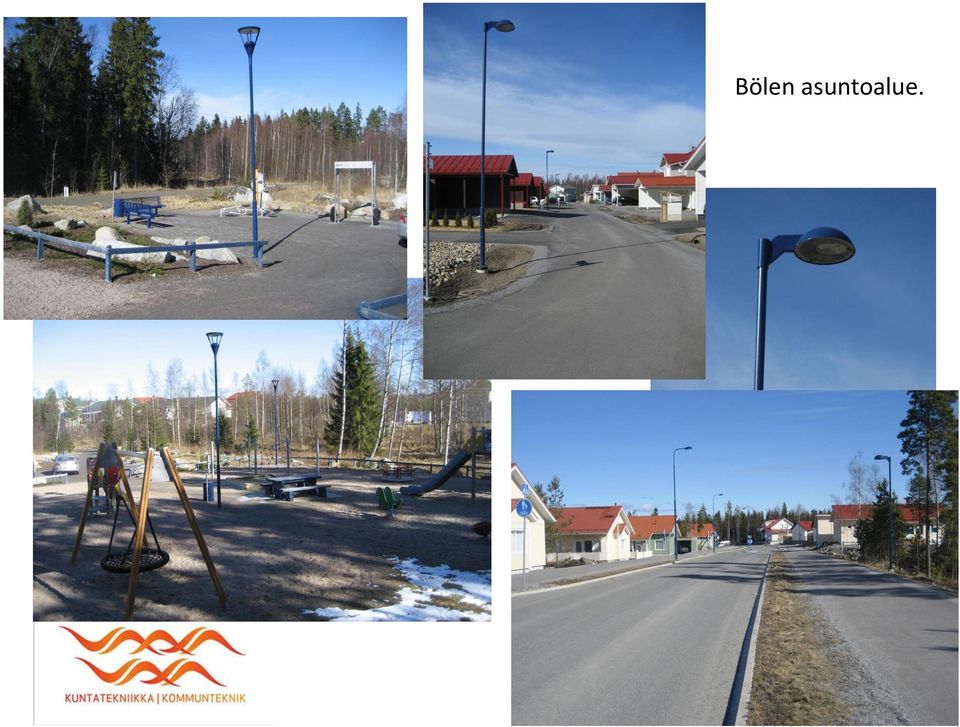

17 Bölen asuntoalue.

18 KORTTITALO - veistos, Ketunkatu Suvilahti

19 KIITOS! Harri Heino Vaasan kaupunki / kuntatekniikka PL Vaasa +358(0) harri.heino(at)vaasa.fi
