5 1 Johdanto Tässä julkaisussa on määritelty InfraBIM-nimikkeistö (BIM = Building Information Model), jossa esitetään infrarakenteiden ja -mallien elinkaaren kattavat numerointi- ja nimeämiskäytännöt. Nimikkeistö perustuu Infra-rakennusosanimikkeistöön ja laajentaa sitä. Julkaisun tavoitteena on saada yhtenäinen numerointi- ja nimeämiskäytäntö, joka palvelee infrarakenteita ja -malleja koko elinkaaren ajan sen eri vaiheissa: lähtötietojen hankinnassa, suunnittelussa, toteutuksessa, toteuman mittauksessa sekä kunnossapidossa. Versioon 1.7 on korjattu versiossa 1.6 huomatut virheet 2D-poikkileikkauskuvissa. Lisäksi nimikkeistöön on lisätty koodit sekavesiviemäreille ( ryhmä) ja imujätejärjestelmille ( ryhmä). Ohjeen päivittäneeseen työryhmään ovat osallistuneet Sitowise Oy:n ja Novatron Oy:n asiantuntijoita. Edeltävä versio 1.6 on laadittu buildingsmart Finlandin Infra-toimialaryhmän alaisuudessa osana Inframallintamisen käyttöönottohanketta. Sitä edeltävä versio 1.5 valmistui vuosina InfraFINBIM-kehityshankkeen yhteydessä. Ohjeessa on esitetty väylärakenteiden (tie, katu, rata, vesiväylä) numerointi- ja nimeämiskäytännöt. Tässä versiossa nimikkeistöä on laajennettu ensisijaisesti peruskaturakenteiden ja vesiväyläverkostojen osalta. Samalla on täydennetty luokitusta reunalinjojen sekä maastomallin ja maaperämallin pintojen osalta. Ohjetta on päivitetty vastaamaan Infra-rakennusosanimikkeistössä (2014) tulleita muutoksia. Siinä on pyritty huomioimaan myös inframallintamisen tarpeet mm. selkeyttämällä päätason nimikkeiden sisältöä. Lisäksi on kokeiltu luettavuuden parantamista ja visuaalisen ilmeen nostamista havainnollisilla 3D-kuvilla. Ohjeen lopussa on kattava luettelo kaikista Infra-rakennusosanimikkeistön mukaisista InfraBIM-nimikkeistä. Lisäksi ohjeeseen liittyy Excel-taulukko, jossa on esitetty luokitusvastaavuudet sekä myös rakennusosanimikkeet, joilla ei ole InfraBIM-nimikettä. 2 Liittyviä ohjeita Tienrakentamisen mittaussuunnitelman laatimisohje. Julkaisussa on määritelty tiensuunnittelun eri vaiheissa syntyvän mittausaineiston sisältö ja muoto sekä laatuvaatimukset. Liikennevirasto Yleiset inframallivaatimukset YIV. BuildingSMART Tie- ja ratahankkeiden maastotiedot Mittausohje. Liikenneviraston ohjeita 18/

6 3 Ohjeet 1. Väylärakenne kuvataan rakennepintoina, jotka muodostuvat nimetyistä taiteviivoista. Taiteviivojen numeroinneissa ja nimeämistavassa ei esitetä sijaintia suhteessa väylän mittalinjaan, vaan se voidaan tarkistaa graafisesti. Kaikissa mallinnusvaiheissa käytetään samaa ohjeen nimeämis- ja numeroimiskäytäntöä. Mallinnuksen vaihetta ei esitetä numerokoodissa, vaan sen tulee ilmetä kohteen aineistoa kokonaisuudessaan käsittelevistä metatiedoissa (alkuperätiedoissa). Vaihe on jokin seuraavista: Mitattu, Suunniteltu, Toteutettu. 2. Rakennepinnat määritellään rakennusosien avulla. Infrarakentamisen rakennusosat on esitetty Infra 2014 rakennusosanimikkeistössä. Rakennepintojen numeroinnin ja nimeämisen tulee noudattaa kulloinkin voimassa olevaa nimikkeistöä. Selvyyden vuoksi rakennepinnat voidaan kuitenkin nimetä yksikössä rakennusosanimikkeistöstä poiketen. Rakennekerroksissa ja pengerrakenteissa mallinnetaan rakennusosan yläpinta ja vastaavasti leikkauksissa ja kaivannoissa alapinta. Tämä informaatio voidaan sisällyttää rakennepinnan nimeen rakennusosan otsikon perään. 3. Tässä ohjeessa on esitetty tie-, katu-, rata-, vesiväylä- sekä vesihuolto- ja kuivatusrakenteiden tyypilliset rakennepinnat. Vesihuollon osalta ei ole tässä vaiheessa esitetty kaivannon eri kerroksia. Muut mallinnettaviksi tulevat rakennepinnat numeroidaan ja nimetään vastaavasti rakennusosanimikkeistöä noudattaen. InfraBIM -nimikkeistöön on sisällytetty myös suoraan tiettyyn rakennusosaan kuulumattomia pintoja, useista rakennusosista koostuvia yhdistelmäpintoja (mm. ylin / alin). Yhdistelmäpinnoille on määritelty tässä ohjeessa numerotunnukset ja nimet. 4. Rakennusosat on esitetty rakennusosanimikkeistössä pääasiallisesti nelinumeroisella tasolla. Nimikkeistön alemmat erittelytasot kuvaavat yleensä ohjeellisesti rakennusosiin liittyviä ominaisuustietoja (mm. materiaali). Nämä eivät sisälly pinnan tietoihin, vaan ne tulee esittää erillisinä rakennepintaan liittyvinä attribuutteina. Tässä ohjeessa on esitetty esimerkkeinä kaivojen, putkien ja rumpujen attribuuttitiedot (ks. kohta 8). 5. Eri rakennepinnoilla voi olla samannimisiä ja samalla numerokoodilla olevia taiteviivoja. Jokaisesta pinnasta mallinnetaan pääsääntöisesti vain ne viivat, joiden kohdalla on rakenteen pinnassa taite. Esimerkiksi ylimmässä yhdistelmäpinnassa maaliviivan kohdalle ei tule taiteviivaa. Toisaalta mittalinjan kohdalla esim. toteutusmalleissa vaaditaan taiteviiva. Taiteviivojen numerokoodit ja nimet kuvataan tässä ohjeessa ja sen myöhemmin täydentyvissä versioissa. Nyt laaditut numerointi- ja nimeämistavat pohjautuvat ja täydentävät Tie- ja ratahankkeiden maastotiedot Mittausohje -julkaisussa esitettyjä taiteviivamäärittelyjä. 5

7 4 Rakennepintojen mallikuvat Tie Moottoritie Katu Vesiväylä Rata 6

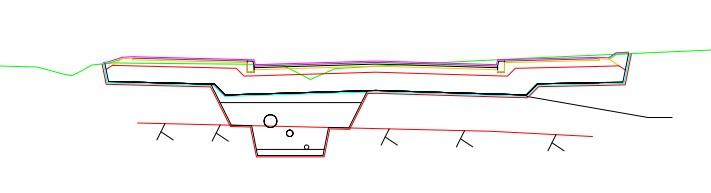

8 4.1 Yksiajorataisen tien rakennepinnat ja taiteviivat (1/3) Rakennepinnat Putki- ja johtokaivanto \ / Ylin yhdistelmäpinta Väylärakenteen alapinta Alin yhdistelmäpinta Suodatinkerros, yläpinta Suodatinkangas Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Sidotut päällysrakenteet, yläpinta, Piennartäyte, yläpinta Piennartäyte, yläpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Suodatinkerros, yläpinta Suodatinkankaat Ylin yhdistelmäpinta Sidotut päällysrakenteet, yläpinta Väylärakenteen alapinta Alin yhdistelmäpinta Putki- ja johtokaivannot Taiteviivat 103 TSV 121 Tien keskilinja 122 Päällysteen reuna 123 Sisäluiskan yläreuna 141 Ojan pohja 123 Sisäluiskan yläreuna 151 Rakenneluiskan yläreuna 141 Ojan pohja 157 Rakenneluiskan reuna 122 Päällysteen reuna 121 Tien keskilinja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 153 Maalaatikon/penkereen kulma 153 Maalaatikon/penkereen kulma 150 Rakenneluiskan alareuna 157 Rakenneluiskan reuna

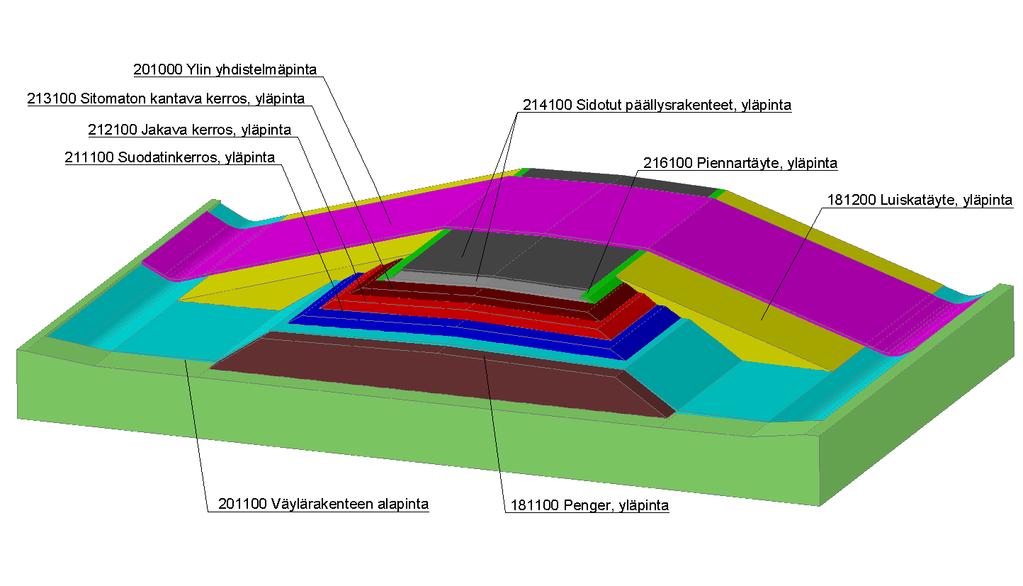

9 4.2 Yksiajorataisen tien rakennepinnat ja taiteviivat (2/3) Rakennepinnat Penger, yläpinta Ylin yhdistelmäpinta Väylärakenteen alapinta Suodatinkerros, yläpinta Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Piennartäyte, yläpinta Piennartäyte, yläpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Suodatinkerros, yläpinta Ylin yhdistelmäpinta Maapenger, yläpinta Väylärakenteen alapinta Taiteviivat 101 Mittalinja 103 TSV 124 Sisäluiskan alareuna 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 153 Maalaatikon/penkereen kulma 155 Kaivannon yläreuna 156 Kaivannon alareuna 157 Rakenneluiskan reuna 151 Rakenneluiskan yläreuna 141 Ojan pohja 157 Rakenneluiskan reuna 150 Rakenneluiskan alareuna 101 MITTALINJA Ojan pohja 155 Kaivannon yläreuna 156 Kaivannon alareuna 153 Maalaatikon/penkereen kulma 157 Rakenneluiskan reuna 8

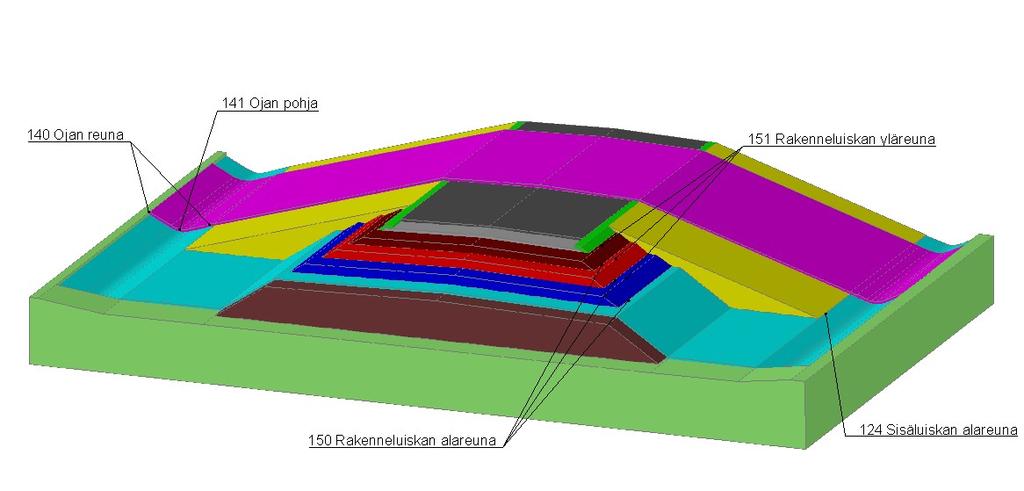

10 4.3 Yksiajorataisen tien rakennepinnat ja taiteviivat, 3D (2/3) Rakennepinnat Penger, yläpinta Luiskatäyte, yläpinta Ylin yhdistelmäpinta Väylärakenteen alapinta Suodatinkerros, yläpinta Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Sidotut päällysrakenteet, yläpinta, Piennartäyte, yläpinta Taiteviivat 124 Sisäluiskan alareuna 140 Ojan reuna 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 9

11 4.4 Yksiajorataisen tien rakennepinnat ja taiteviivat (3/3) Taiteviivat 101 Mittalinja 103 TSV 121 Tien keskilinja Loivaluiskainen kallioleikkaus Syvä oja 157 Loivaluiskainen kallioleikkaus Syvä oja Päällysteen reuna 123 Sisäluiskan yläreuna Reunatuki korkeus alapuolelta 131 Reunatuki korkeus yläpuolelta Ojan pohja Rakenneluiskan alareuna 152 Rakenteen taite Sala-/suoto-ojat tyyppikuvan mukaan Sala-/suoto-ojat tyyppikuvan mukaan Maalaatikon/penkereen kulma 157 Rakenneluiskan reuna 193 Kallioleikkauksen yläreuna Reunatuki 194 Kallioleikkauksen taite

12 4.5 Moottoritien rakennepinnat ja taiteviivat Rakennepinnat Louhinnan alapinta Irtilouhittu rakenne, yläpinta Ylin yhdistelmäpinta Väylärakenteen alapinta Alin yhdistelmäpinta Suodatinkerros, yläpinta Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Piennartäyte, yläpinta Taiteviivat 101 Mittalinja 103 TSV 104 Ajoradan keskilinja (suravage) 122 Päällysteen reuna 123 Sisäluiskan yläreuna 126 Ulkoluiskan yläreuna 127 Pinnan taite 134 Vallin alareuna 135 Vallin yläreuna 140 Ojan reuna 141 Ojan pohja 142 Ulkoluiskan taite (näkemäleikkaus) 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 153 Maalaatikon/penkereen kulma 157 Rakenneluiskan reuna 192 Kallioleikkauksen alareuna 193 Kallioleikkauksen yläreuna 194 Kallioleikkauksen taite 195 Kalliohyllyn ja maaleikkauksen raja Piennartäyte, yläpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Suodatinkerros, yläpinta Ylin yhdistelmäpinta Väylärakenteen alapinta Sala-/suoto-ojat tyyppikuvan mukaan Piennartäyte, yläpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Suodatinkerros, yläpinta Ylin yhdistelmäpinta Väylärakenteen alapinta Ylin yhdistelmäpinta Väylärakenteen alapinta Alin yhdistelmäpinta Louhinnan alapinta MITTALINJA Irtilouhinta, yläpinta MITTALINJA Ylin yhdistelmäpinta Väylärakenteen alapinta/ Penger, yläpinta Alin yhdistelmäpinta Esim. näkemäleikkaus Esim. näkemäleikkaus Kallioavoleikkaus (louhinnan alapinta) 11

13 4.6 Kallioleikkauksen rakennepinnat ja taiteviivat Rakennepinnat Louhinnan alapinta Irtilouhittu rakenne, yläpinta Taiteviivat Näkemäleikkaus/kallio Syvä oja Ojan reuna Ojan pohja Ulkoluiskan taite (näkemäleikkaus) 157 Rakenneluiskan reuna 157 Rakenneluiskan reuna 192 Kallioleikkaus alareuna 195 Kalliohyllyn ja maaleikkauksen raja 193 Kallioleikkaus yläreuna 194 Kallioleikkauksen taite 193 Kallioleikkaus yläreuna Kalliohyllyn ja maaleikkauksen raja 196 Kalliokaivannon alareuna Irtilouhittu rakenne, yläpinta 192 Kallioleikkaus alareuna Kalliokaivannon yläreuna 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna Louhinnan alapinta

14 4.7 Louherakenteen taiteviivat, tie Taiteviivat 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 13

15 4.8 Massanvaihdon kaivantojen rakennepinnat ja taiteviivat Rakennepinnat Massanvaihtoon kuuluva kaivanto Massanvaihtoon kuuluva kaivanto määräsyvyyteen 156 Kaivannon yläreuna 156 Kaivannon yläreuna Taiteviivat 152 Rakennekerroksen taite 155 Kaivannon alareuna 156 Kaivannon yläreuna 155 Kaivannon alareuna Massanvaihtoon kuuluva kaivanto 155 Kaivannon alareuna 152 Rakennekerroksen taite 152 Rakennekerroksen taite 156 Kaivannon yläreuna 156 Kaivannon yläreuna 155 Kaivannon alareuna Massanvaihtoon kuuluva kaivanto määräsyvyyteen (ei vastinetta rakennusosanimikkeistössä) 155 Kaivannon alareuna 14

16 4.9 Vasta- ja ylipenkereiden rakennepinnat ja taiteviivat Rakennepinnat Vastapenger Esikuormituspenger Taiteviivat 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna Vastapenger 151 Rakenneluiskan yläreuna 151 Rakenneluiskan yläreuna 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 151 Rakenneluiskan yläreuna 150 Rakenneluiskan alareuna 150 Rakenneluiskan alareuna Esikuormituspenger 15

17 4.10 Täyttöjen ja rakennekerrosten taiteviivat Taiteviivat 134 Vallin yläreuna 135 Vallin alareuna 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 16

18 4.11 Kadun rakennepinnat ja taiteviivat (1/3) Rakennepinnat Putki- ja johtokaivannot \ / Louhinnan alapinta Kalliokanaalit \ / Ylin yhdistelmäpinta Väylärakenteen alapinta Alin yhdistelmäpinta Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Sidotut päällysrakenteet, yläpinta Taiteviivat 101 Mittalinja 103 TSV 121 Tien keskilinja 122 Päällysteen reuna 123 Sisäluiskan yläreuna 124 Sisäluiskan alareuna 125 Ulkoluiskan alareuna 126 Ulkoluiskan yläreuna 130 Reunatuki korkeus alapuolelta 131 Reunatuki korkeus yläpuolelta 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 152 Rakenteen taite 153 Maalaatikon/penkereen kulma 155 Kaivannon alareuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 192 Kallioleikkauksen alareuna 193 Kallioleikkauksen yläreuna 194 Kallioleikkauksen taite 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Väylärakenteen alapinta Alin yhdistelmäpinta Ylin yhdistelmäpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Väylärakenteen alapinta Sidotut päällysrakenteet, yläpinta Kalliokanaalit Kalliokanaalit Sidotut päällysrakenteet, yläpinta Putki- ja johtokaivannot Louhinnan alapinta 17

19 4.12 Kadun rakennepinnat (2/3) Rakennepinnat Putki- ja johtokaivanto \ / Louhinnan alapinta Luiskatäyte Asennusalusta Ylin yhdistelmäpinta Väylärakenteen alapinta Alin yhdistelmäpinta Suodatinkerros, yläpinta Jakava kerros, yläpinta Sitomaton kantava kerros, yläpinta Sidottu kantava kerros, yläpinta Sidottu päällysrakenne, yläpinta Ladottava pintarakenne Siirtymäkiila Kasvualusta Jätevesiviemäriputki Hulevesiviemäriputki Vesijohdot Kaukolämpöputket Ylin yhdistelmäpinta Ladottava pintarakenne, yläpinta Sidottu päällysrakenne, yläpinta Sidottu kantava kerros, yläpinta Sitomaton kantava kerros, yläpinta Luiskatäyte Kasvualusta Kaukolämpöputket Suodatinkerros, yläpinta Alin yhdistelmäpinta Väylärakenteen alapinta Jakava kerros, yläpinta Hulevesiviemäriputki Vesijohdot Jätevesiviemäriputki Putki- ja johtokaivanto, alapinta Putki- ja johtokaivanto Asennusalusta, yläpinta Ylin yhdistelmäpinta Sidottu päällysrakenne, yläpinta Suodatinkerros, yläpinta Sidottu kantava kerros, yläpinta Sitomaton kantava kerros, yläpinta Jakava kerros, yläpinta Luiskatäyte Louhinnan alapinta Kaukolämpöputket Siirtymäkiila Väylärakenteen alapinta Alin yhdistelmäpinta Hulevesiviemäriputki Putki- ja johtokaivanto Suodatinkerros, yläpinta Jätevesiviemäriputki Vesijohdot Putki- ja johtokaivanto, alapinta Asennusalusta, yläpinta 18

20 4.13 Kadun taiteviivat (3/3) Taiteviivat 101 Mittalinja 103 TSV 122 Päällysteen reuna 123 Sisäluiskan yläreuna 127 Pinnan taite 130 Reunatuki korkeus alapuolelta (150) Reunatuki korkeus yläpuolelta 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 152 Rakenteen taite 153 Maalaatikon/penkereen kulma 155 Kaivannon alareuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 159 Muu rakenne, reuna 192 Kallioleikkauksen alareuna 193 Kallioleikkauksen yläreuna (150) 192 (153) 157 (141) (123) (123) 151 (150) Kallioleikkauksen taite 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 19

21 4.14 Yksiraiteisen radan rakennepinnat ja taiteviivat Rakennepinnat Roudaneristys alapinta Väylärakenteen alapinta Alin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Eristyskerrokset ratarakenteissa, yläpinta Välikerrokset ratarakenteissa, yläpinta Ylin yhdistelmäpinta Tukikerrokset ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Taiteviivat 124 Sisäluiskan alareuna 127 Pinnan taite 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 153 Penkereen kulma 154 Palle 157 Rakenneluiskan reuna 280 Rautatiekiskon selkä 281 Raiteen keskilinja Tukikerrokset ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Välikerrokset ratarakenteissa, yläpinta Eristyskerrokset ratarakenteissa, yläpinta 157 Rakenneluiskan reuna Väylärakenteen alapinta Alin yhdistelmäpinta 141 Ojan pohja 151 Rakenneluiskan yläreuna 280 Rautatiekiskon selkä 154 Palle 127 Pinnan taite Roudaneristys, alapinta 281 RAITEEN KESKILINJA 124 Sisäluiskan alareuna Ylin yhdistelmäpinta 281 Raiteen keskilinja Alusrakenteen ylin yhdistelmäpinta Huom: 150 voidaan sisällyttää tarpeen mukaan esim. massalaskennan tarpeisiin. Koneohjausmalleissa ei välttämätön. 127 Pinnan taite 150 Rakenneluiskan alareuna 157 Rakenneluiskan reuna 141 Ojan pohja 124 Sisäluiskan alareuna 151 Rakenneluiskan yläreuna 150 Rakenneluiskan alareuna 20

22 4.15 Maalaatikon rakennepinnat ja taiteviivat, rata Rakennepinnat Putki- ja johtokaivanto \ / Väylärakenteen alapinta Alin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Eristyskerrokset ratarakenteissa, yläpinta Välikerros ratarakenteissa, yläpinta Ylin yhdistelmäpinta Tukikerros ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Taiteviivat 124 Sisäluiskan alareuna Tukikerros ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Välikerros ratarakenteissa, yläpinta Väylärakenteen alapinta Alin yhdistelmäpinta Eristyskerrokset ratarakenteissa, yläpinta Ylin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Putki- ja johtokaivannot 153 Maalaatikon/penkereen kulma 155 Kaivannon alareuna 157 Rakenneluiskan reuna Rakenneluiskan reuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 281 Raiteen keskilinja 153 Maalaatikon/ penkereen kulma 156 Kaivannon yläreuna 124 Sisäluiskan alareuna 153 Maalaatikon/penkereen kulma 155 Kaivannon alareuna 21

23 4.16 Suodatinkerroksen ja suodatinkankaan rakennepinnat ja taiteviivat Rakennepinnat Väylärakenteen alapinta Alin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Suodatinkerrokset ratarakenteissa, yläpinta Suodatinkangas Eristyskerrokset ratarakenteissa, yläpinta Välikerrokset ratarakenteissa, yläpinta Ylin yhdistelmäpinta Tukikerrokset ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Tukikerrokset ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Välikerrokset ratarakenteissa, yläpinta Eristyskerrokset ratarakenteissa, yläpinta Suodatinkerrokset ratarakenteissa, yläpinta Väylärakenteen alapinta Alin yhdistelmäpinta Ylin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Suodatinkankaat 157 Rakenneluiskan reuna Taiteviivat 141 Ojan pohja 157 Rakenneluiskan reuna 159 Muu rakenne, reuna 281 Raiteen keskilinja 157 Rakenneluiskan reuna 141 Ojan pohja 281 Raiteen keskilinja 159 Muu rakenne, reuna 22

24 4.17 Maapenkereen rakennepinnat ja taiteviivat Rakennepinnat Penger, yläpinta Väylärakenteen alapinta Alusrakenteen ylin yhdistelmäpinta Eristyskerros ratarakenteissa, yläpinta Välikerros ratarakenteissa, yläpinta Ylin yhdistelmäpinta Tukikerros ratarakenteissa, yläpinta Tukikerroksen alaosa ratarakenteissa, yläpinta Taiteviivat 124 Sisäluiskan alareuna 140 Ojan reuna 141 Ojan pohja 23

25 4.18 Kallioleikkauksen rakennepinnat ja taiteviivat Rakennepinnat Louhinnan alapinta Väylärakenteen alapinta Alin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Ylin yhdistelmäpinta Alusrakenteen ylin yhdistelmäpinta Ylin yhdistelmäpinta Taiteviivat 157 Rakenneluiskan reuna 192 Kallioleikkaus alareuna 193 Kallioleikkaus yläreuna Väylärakenteen alapinta Alin yhdistelmäpinta Louhinnan alapinta 195 Kalliohyllyn ja maaleikkauksen raja 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 157 Rakenneluiskan reuna 195 Kalliohyllyn ja maaleikkauksen raja 193 Kallioleikkaus yläreuna 192 Kallioleikkaus alareuna 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 24

26 4.19 Massanvaihdon kaivantojen rakennepinnat ja taiteviivat Rakennepinnat Massanvaihtoon kuuluva kaivanto Massanvaihtoon kuuluva kaivanto määräsyvyyteen Taiteviivat 152 Rakennekerroksen taite 155 Kaivannon alareuna 156 Kaivannon yläreuna 156 Kaivannon yläreuna 155 Kaivannon alareuna Massanvaihtoon kuuluva kaivanto 156 Kaivannon yläreuna 155 Kaivannon alareuna 152 Rakennekerroksen taite 152 Rakennekerroksen taite 156 Kaivannon yläreuna 156 Kaivannon yläreuna 155 Kaivannon alareuna Massanvaihtoon kuuluva kaivanto 155 Kaivannon alareuna määräsyvyyteen (ei vastinetta rakennusosanimikkeistössä) 25

27 4.20 Vasta- ja ylipenkereiden rakennepinnat ja taiteviivat Rakennepinnat Vastapenger Esikuormituspenger Taiteviivat 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 151 Rakenneluiskan yläreuna 150 Rakenneluiskan alareuna Vastapenger 151 Rakenneluiskan yläreuna 151 Rakenneluiskan yläreuna 150 Rakenneluiskan alareuna 150 Rakenneluiskan alareuna Esikuormituspenger 26

28 4.21 Ruoppauksen rakennepinnat ja taiteviivat Rakennepinnat Väyläpinta, haraustaso Taiteviivat 117 Väylän reunalinja haraustasossa 125 Ulkoluiskan alareuna 127 Pinnan taite 157 Rakenneluiskan reuna 159 Muu rakenne, reuna 27

29 4.22 Vedenalaisen louhinnan rakennepinnat ja taiteviivat Rakennepinnat Väyläpinta, haraustaso Taiteviivat 117 Väylän reunalinja haraustasossa 125 Ulkoluiskan alareuna 157 Rakenneluiskan reuna 192 Kallioleikkauksen alareuna 193 Kallioleikkauksen yläreuna 28

30 4.23 Ruoppausmassojen läjittämisen rakennepinnat ja taiteviivat Rakennepinnat Maapadot ja aallonmurtajat Ruoppausmassojen läjittäminen altaaseen, ylin sallittu taso Ruoppausmassojen läjittäminen merenpohjaan, ylin sallittu taso Vedenpinta Taiteviivat 134 Vallin alareuna 135 Vallin yläreuna 159 Muu rakenne, reuna 29

31 4.24 Vedenalaisten kaivantojen rakennepinnat ja taiteviivat Rakennepinnat Vedenalaiseen massanvaihtoon kuuluva kaivanto Vedenalaiseen massanvaihtoon kuuluvat täytöt Taiteviivat 155 Kaivannon alareuna 156 Kaivannon yläreuna 159 Muu rakenne, reuna 30

32 5 Taiteviivat 5.1 Tien / kadun taiteviivat Koodi Nimi 120 Tien reuna 121 Tien keskilinja 122 Päällysteen reuna 123 Sisäluiskan yläreuna 124 Sisäluiskan alareuna 125 Ulkoluiskan alareuna 126 Ulkoluiskan yläreuna 127 Pinnan taite 130 Reunatuki korkeus alapuolelta 131 Reunatuki korkeus yläpuolelta 134 Vallin alareuna 135 Vallin yläreuna 140 Ojan reuna 141 Ojan pohja 142 Ulkoluiskan taite (näkemäleikkaus) 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 152 Rakenteen taite 153 Maalaatikon/penkereen kulma 154 Palle 155 Kaivannon alareuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 158 Siirtymäkiila 159 Muu rakenne, reuna 192 Kallioleikkaus alareuna 31

33 193 Kallioleikkaus yläreuna 194 Kallioleikkauksen taite 195 Kalliohyllyn ja maaleikkauksen raja 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 32

34 5.2 Radan taiteviivat Koodi Nimi 123 Sisäluiskan yläreuna 124 Sisäluiskan alareuna 125 Ulkoluiskan alareuna 126 Ulkoluiskan yläreuna 127 Muu pinnan taite 140 Ojan reuna 141 Ojan pohja 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 153 Maalaatikon/penkereen kulma 154 Palle 155 Kaivannon alareuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 159 Muu rakenne, reuna 192 Kallioleikkaus alareuna 193 Kallioleikkaus yläreuna 195 Kalliohyllyn ja maaleikkauksen raja 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 280 Rautatiekiskon selkä 281 Raiteen keskilinja 33

35 5.3 Vesiliikenneväylän taiteviivat Koodi Nimi 115 Väylälinja haraustasossa, vesiväylän mittalinja 116 Väylälinjan jatke 117 Väylän reunalinja haraustasossa 125 Ulkoluiskan alareuna 126 Ulkoluiskan yläreuna 127 Pinnan taite 134 Vallin alareuna 135 Vallin yläreuna 142 Ulkoluiskan taite 150 Rakenneluiskan alareuna 151 Rakenneluiskan yläreuna 152 Rakennekerroksen taite 155 Kaivannon alareuna 156 Kaivannon yläreuna 157 Rakenneluiskan reuna 159 Muu rakenne, reuna 192 Kallioleikkauksen alareuna 193 Kallioleikkauksen yläreuna 194 Kallioleikkauksen taite 196 Kalliokaivannon alareuna 197 Kalliokaivannon yläreuna 34

36 6 Geometrialinjat Koodi Nimi 101 Mittalinja (tie/katu/vesiväylä) 102 Ajoradan mittalinja (moniajorataiset) 103 TSV (* 104 Ajoradan keskilinja (suravage) 111 Pituusmittausraide 115 Väylälinja haraustasossa, vesiväylän mittalinja 116 Väylälinjan jatke 117 Väylän reunalinja haraustasossa 121 Keskilinja 122 Päällysteen reuna 130 Reunakivilinja, alareuna 131 Reunakivilinja, yläreuna 220 Kaide yleensä 281 Radan keskilinja 292 Maaliviiva (* TSV on yleensä ajoradan mittalinjan kohdalla. Jos se ei ole mittalinjan kohdalla esim. perusparannuskohteissa muussa kohdassa, on esitettävä omana viivana. 35

37 7 Maastomallin ja maaperämallin koodit Pintakoodi Kuvaus Lisätiedot Maanpinta 8300 Maalajirajapinnan tulkintapiste Pintamallin muodostamista tai laajentamista varten tehty lisätulkinta Maalajirajapinnan tulkintapiste Kairauksesta tulkittu rajapinnan piste. Kalliopinta 8303 Kalliopinnan tulkintapiste 8301 Kalliopinnan tulkintapiste 8300 Kalliopinnan tulkintapiste Varmistettu kalliopinnan piste, jonka kohdalla kalliopinta on havaittu porakonekairauksella, koekuopasta tai maastossa tehdyllä avokalliohavainnolla. Kairauksesta tulkittu kalliopinnan piste, vastuskairauksen perusteella tulkittu kalliopinnan piste. Määrittelemätön kalliopinnan piste, pintamallin muodostamista tai laajentamista varten lisättyjä kalliopinnan pisteitä. Pisteet perustuvat suunnittelijan näkemykseen kalliopinnan mahdollisesta sijainnista kyseisessä pisteessä. Koodi Kuvaus Lisätiedot 1 Maanpinta Maanpinnan pintamalliin kuuluvat kohteet 2 Kalliopinta 41 Maakerrosrajapinta 42 Pohjavesipinta 43 Orsivesipinta 44 Massanvaihdon tavoitepinta 45 Syvästabiloinnin tavoitepinta 46 Paalutuksen tavoitepinta 36

38 8 Vesihuollon järjestelmät, attribuutit 8.1 Kuivatusrakenteet ja vesihuolto Kaivojen attribuutit Attribuutti Nimi (yksilöllinen) Tunnus / numero Materiaali Kannen korkeusasema Pohjan korkeusasema Kaivon sisähalkaisija Seinämäpaksuus Inframodel -vastine name structlabel material elevrim elevsump diameter thickness Kaivon korkeus Tila (Suunniteltu, Olemassaoleva, ) Kansityyppi state rimtype Kaivon kannen materiaali Kaivon kannen kantavuus Kaivon kannen koko Kannen 2 D keskipiste Sakkapesän korkeus Sakkapesän tilavuus rimload rimdiameter rimcenter heightdeposit volumedeposit Pohjan paksuus Perustamistapaluokka Valmistaja Tuotenumero Omistaja Asennusvuosi constructiondate Käytöstä poisto vuosi Saneerausajankohta Saneeraustieto renewaldate renewaldesc 37

39 8.1.2 Putkien attribuutit Attribuutti Materiaali Korkeusaseman mittauspiste (vesijuoksu, putken laki) Kaltevuus Lujuusluokka Paineluokka Putken liitostyyppi Inframodel -vastine material elevtype slope strengthclass pressureclass jointtype Virtaussuunta Minimitaivutussäde Tila (Suunniteltu, Olemassaoleva, ) state Valmistaja Tuotenumero Omistaja Alkuperäinen asennusvuosi Käytöstä poisto vuosi Saneerausajankohta Saneeraustieto Materiaali renewaldate renewaldesc material 38

40 8.1.3 Rumpujen attribuutit Attribuutti Inframodel -vastine Tunnus Materiaali Ulkohalkaisija Sisähalkaisija Nimellishalkaisija diameter diameter Muoto Putkityyppi pipecode Perustamistapa Asema (päätierumpu, sivutierumpu) Pääteverhousmateriaali Tila Lujuusluokka state strengthclass Omistaja 39

41 9 Rakennepintataulukko Maa-, pohja- ja kalliorakenteet Olevat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat puut ja muu kasvillisuus Poistettavat hyötypuut Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat, siirrettävät ja suojattavat rakennukset ja rakenteet Poistettavat, siirrettävät ja suojattavat pysyvät tukirakenteet Poistettavat, siirrettävät ja suojattavat sillat Muut poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat, siirrettävät ja suojattavat putkirakenteet Poistettavat, siirrettävät ja suojattavat kaapelirakenteet Poistettavat, siirrettävät ja suojattavat sähkörakenteet Poistettavat, siirrettävät ja suojattavat turvalaiterakenteet Poistettavat, siirrettävät ja suojattavat ohjausjärjestelmät Muut poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat pintamaat Poistettavat rakennekerrokset ja penkereet Poistettavat esikuormitusrakenteet Muut poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat päällysrakenteet Poistettavat päällysterakenteet Poistettavat radan päällysrakenteet Muut poistettavat päällysrakenteet Poistettavat ja siirrettävät avo-ojat ja kaivannot Poistettavat ja siirrettävät avo-ojat Muut poistettavat avo-ojat ja kaivannot Pilaantuneet maat ja rakenteet Poistettavat pilaantuneet maat ja rakenteet Poistettavat ja käsiteltävät pilaantuneet maat ja rakenteet Poistettavat, käsiteltävät ja loppusijoitettavat pilaantuneet maat ja rakenteet Poistettavat pilaantuneet maat, vedenalaiset Muut poistettavat pilaantuneet maat ja rakenteet Eristerakenteet Eristäminen ympäristöstä paikan päällä Eristäminen siirrettynä Muut eristerakenteet Muut poistettavat pilaantuneet maat ja rakenteet Perustusrakenteet Maanvaraiset perustukset 40

42 Anturaperustukset Laattaperustukset Muut maanvaraiset perustukset Paaluperustukset Paalut Paalulaatat Paaluhatut Paaluhattujen ja -laattojen suojakerros Muut paaluperustukset Arinarakenteet Arinat Muut arinarakenteet Pohjarakenteet Vahvistetut maarakenteet Syvätiivistetyt maarakenteet Liuskapystyojitetut maarakenteet Stabiloidut maarakenteet Injektoidut maarakenteet Lujitetut maarakenteet Muut vahvistetut maarakenteet Suojaukset ja eristykset Roudaneristykset Routa Lämmöneristykset Pohjavedensuojaukset Radonkaasunsuojaukset Maaperän eristerakenteet Muut suojaukset ja eristykset Kuivatusrakenteet Salaojaputket Salaojien tarkastuskaivot Salaojien tarkastusputket Avo-ojat ja -uomat Rumpuputket Imeytysrakenteet Muut kuivatusrakenteet Kallion tiivistys- ja lujitusrakenteet Kallioinjektoinnit Injektoidut kalliorakenteet Muut kallioinjektoinnit Mekaanisesti lujitetut kalliorakenteet Kalliopultitukset Kallioankkuroinnit Verkotukset Muut mekaanisesti lujitetut kalliorakenteet 41

43 Ruiskubetonointirakenteet Ruiskubetonointipinnat Ruiskubetonoinnin salaojat Muut ruiskubetonointirakenteet Maaleikkaukset ja -kaivannot Maaleikkaukset Maaleikkaus, erittelemätön Maaleikkaus ja penger tai täyttö Maaleikkaus ja läjitys tai kaatopaikka Maaleikkaus ja kerrosrakenne Maaleikkaus ja välivarastointi Maaleikkaus ja materiaalijalosteet Ylös kohonneet maat ja niiden käyttö Muut maaleikkaukset ja rakenteet Maakaivannot Putki- ja johtokaivannot Putk Rumpukaivannot Syvennykset ja kuopat Rakennus- ja siltakaivannot Massanvaihtoon kuuluvat kaivannot Mv Massanvaihtoon kuuluva kaivanto määräsyvyyteen Muut maakaivannot Kaivannon tukirakenteet Elementtituet Ponttiseinät Settiseinät Patoseinät Porapaaluseinät Kaivinpaaluseinät Muut kaivannon tukirakenteet Vedenalaiset maaleikkaukset ja -kaivannot (ruoppaus) Vedenalaiset maaleikkaukset ja -kaivannot, erittelemätön Vedenalaiset maaleikkaukset ja -kaivannot ja penger tai täyttö Vedenalaiset maaleikkaukset ja -kaivannot ja läjitys tai kaatopaikka Vedenalaiset maaleikkaukset ja -kaivannot ja kerrosrakenne Vedenalaiset maaleikkaukset ja -kaivannot ja välivarastointi Vedenalaiset maaleikkaukset ja -kaivannot ja materiaalijalosteet Muut vedenalaiset maaleikkaukset ja rakenteet Rakenteiden alitukset Maa- ja kalliorakenteiden alitukset Ratarakenteiden alitukset Muut alitukset Kallioleikkaukset, -kaivannot ja -tunnelit Kallioavoleikkaukset 42

44 Kallioavoleikkaus, erittelemätön Kallioavoleikkaus ja penger tai täyttö Kallioavoleikkaus ja läjitys tai kaatopaikka Kallioavoleikkaus ja kerrosrakenne Kallioavoleikkaus ja välivarastointi Kallioavoleikkaus ja materiaalijalosteet Irtilouhittu rakenne Muut kallioavoleikkaukset ja rakenteet Kalliokanaalit, -kuopat ja -syvennykset Kalliokanaalit Kalliosyvennykset ja kuopat Muut kalliokanaalit, -syvennykset ja kuopat Kallioon louhittavat rakennus- ja siltakaivannot Rakennuskaivannot kalliossa Siltakaivannot kalliossa Muut kalliokaivannot Vedenalaiset kallioleikkaukset ja -kaivannot Vedenalaiset kallioleikkaukset ja -kaivannot, erittelemätön Vedenalaiset kallioleikkaukset ja -kaivannot ja penger tai täyttö Vedenalaiset kallioleikkaukset ja -kaivannot ja läjitys tai kaatopaikka Vedenalaiset kallioleikkaukset ja -kaivannot ja kerrosrakenne Vedenalaiset kallioleikkaukset ja -kaivannot ja välivarastointi Vedenalaiset kallioleikkaukset ja -kaivannot ja materiaalijalosteet Muut vedenalaiset kallioleikkaukset ja -kaivannot ja rakenteet Jälkikäsitellyt kalliopinnat Jälkikäsitellyt kalliopinnat Muut jälkikäsitellyt kalliopinnat Maanalaiset kalliotilat Maanalaiset kalliotilat Kanaalit ja syvennykset kalliotiloissa Muut maanalaiset kalliotilat Kallioon poratut reiät ja kaivot Kallioon poratut reiät Kallioon poratut kaivot Muut kallioon porattavat rakenteet Penkereet, maapadot ja täytöt Penkereet Mpe Vastapenger Vpe Esikuormituspenger Epe Luiskatäyte Muut pengerrakenteet Maapadot ja aallonmurtajat Maapatojen tiivistesydämet Maapatojen tukipenkereet Aallonmurtajat 43

45 Muut maapadot ja aallonmurtajat Kaivantojen täytöt Asennusalustat Alkutäytöt Lopputäytöt Perustusten alustäytöt Rakenteiden ympärystäytöt Massanvaihtoon kuuluvat täytöt Johtokaivantojen virtaussulut Muut kaivantojen täytöt Ruoppausmasojen läjittäminen Ruoppausmasojen läjittäminen altaaseen, ylin sallittu taso Ruoppausmassojen läjittäminen merenpohjaan, ylin sallittu taso Päällys- ja pintarakenteet Ylin yhdistelmäpinta Yyp Väylärakenteen alapinta Vap Alin yhdistelmäpinta Ayp Päällysrakenteen osat ja radan alusrakennekerrokset Alusrakenteen ylin yhdistelmäpinta Suodatinrakenteet Suodatinkerrokset Suod Suodatinkankaat Skang Muut suodatinrakenteet Jakavat kerrokset, eristyskerrokset ja välikerrokset Jakavat kerrokset Jak Eristyskerrokset ratarakenteissa Eris Välikerrokset ratarakenteissa Val Muut jakavat tai eristävät kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset Sitk Sidotut kantavat kerrokset Muut kantavat kerrokset Päällysteet ja pintarakenteet Sidotut päällysrakenteet Kant Pintaukset Ladottavat pintarakenteet Sitomattomat pintarakenteet Liikunta- ja virkistyspaikkojen pintarakenteet Erityispintarakenteet Muut päällysteet ja pintarakenteet Siirtymärakenteet Siirtymäkiilat Muut siirtymärakenteet Erityisrakenteet 44

46 Piennartäyte Päällysrakenteen lujitteet Muut erityisrakenteet Reunatuet, kourut, askelmat ja eroosiosuojaukset Reunatuet, kourut, askelmat ja muurit Reunatuet Hulevesikourut Maastoaskelmat Muurit Muut reunatuet, kourut ja askelmat Luiskaverhoukset ja eroosiosuojaukset Luiskakennostot Kiviheitokkeet Kiviladokset Vahvisteverkot Luonnonmukaiset eroosiosuojaukset Muut luiskaverhoukset ja eroosiosuojaukset Kasvillisuusrakenteet Kasvualustat ja katteet Kasvualustat Katteet Muut alusta- ja katerakenteet Nurmikko- ja niittyverhoukset Nurmikot Niityt Muut nurmi- ja niittyverhoukset Istutukset Puut Metsitykset Pensaat ja köynnökset Perennat Ryhmäruusut Muut kukat Kosteikko- ja vesikasvit Muut istutukset Ratojen päällysrakenteet Ylin yhdistelmäpinta Tukikerrokset ratarakenteissa Tuk Tukikerrokset Muut tukikerrokset Raiteet Ratakiskot Ratapölkyt 45

47 Vaihteet Raiteen pintarakenteet Tasoristeyselementit Kävelykulkutiet Muut kiskorakenteet Vedenpinta Vedenpinta Vedenpinta, MW Vedenpinta, NW Vedenpinta, HW Väyläpinta, haraustaso Väyläpinta, haraustaso vesiväylä- tai satama-alueella Väyläpinta, haraustaso vesiliikenteen erityis- tai ankkurointialueella Vesiväylä- tai satama-alueen ruoppauksen alin yhdistelmäpinta Järjestelmät Vesihuollon järjestelmät Jätevesiviemärit Jätevesiviemäriputket Jätevesiviemärin tarkastuskaivot Jätevesiviemärin tarkastusputket Jätevesiviemärin purkukaivot Liitosrakenteet (jätevesiviemärit) Jätevesipumppaamot Jätevesialtaat Erityisrakenteet (jätevesiviemärit) Muut jätevesiviemärirakenteet Hulevesiviemärit Hulevesiviemäriputket Hulevesiviemärien tarkastuskaivot Hulevesiviemärien tarkastusputket Hulevesiviemärin purkukaivot Liitosrakenteet (hulevesiviemärit) Hulevesipumppaamot (kuivatusvesipumppaamot) Hulevesialtaat Erityisrakenteet (hulevesiviemärit) Muut hulevesiviemärirakenteet Vesijohdot Vesijohdot Vesijohdon laitteet Liitosrakenteet (vesijohdot) Paineenkorotuspumppaamot Vesisäiliöt Erityisrakenteet Muut vesijohtorakenteet 46

48 Veden ja jäteveden käsittelylaitokset Jätevedenpuhdistamot Vedenpuhdistamot Muut veden puhdistuslaitokset Pysyvät pohjaveden alennusrakenteet Sekavesiviemärit Sekavesiviemäriputket Sekavesiviemärin tarkastuskaivot Sekavesiviemärin tarkastusputket Erityisrakenteet (sekavesiviemärit) Turvallisuusrakenteet ja opastusjärjestelmät Kaiteet, johteet ja törmäyssuojat Kaiteet Kokoonpainuvat kaiteen päät Törmäysvaimentimet Päätepuskimet Laiva- ja uittojohteet Muut kaiteet, johteet ja törmäyssuojat Aidat, puomit ja portit Aidat Portit Puomit Liikenne-esteet Muut aidat Reunapaalut ja pollarit Reunapaalut Pollarit Muut reunapaalut ja pollarit Suoja- ja varoitusrakenteet Kiipeämisesteet Varoitusraidoitukset Kilvet ja merkinnät Muut suojaavat tai varoittavat rakenteet Erityisrakenteet Hidasterakenteet Muut ajonopeutta rajoittavat rakenteet Opastus- ja ohjausjärjestelmät Liikenne- ja opastusmerkit Liikennevalot ja valo-opasteet Tiemerkinnät Informaatiotaulut Laitekilvet Muut opastavat ja ohjaavat järjestelmät Muut turvallisuusrakenteet ja opastusjärjestelmät 47

49 Sähkö-, tele- ja konetekniset järjestelmät Sähkön- ja tiedonsiirtorakenteet Maakaapelirakenteet Ilmajohtorakenteet Maadoitukset Muut sähkön- ja tiedonsiirtorakenteet Kaapeleiden putkien ja johtojen suojarakenteet Kaapelisuojausrakenteet Suojauselementit Kaapelikaivot Muut kaapeleihin liittyvät rakenteet Pylväs- ja tukirakenteet Pylväät Ilmajohtojen kannatinrakenteet Mastot Portaalit Muut kannatusrakenteet Muuntamot ja keskukset Sähkönjakelun muuntamot Sähkönjakelun erotinasemat Sähkönjakelun jakokaapit Sähkökeskukset Muut muuntamot ja keskukset Laitetilat, kojut ja kaapit Laitetilat ja kojut Kaapit Muut laitetilat, kojut ja kaapit Valaistusrakenteet Valaisinpylväät Valaisinvarret Valaisimet Lamput Sähkönjakolaitteet Valaistuksen keskukset Muut valaistusrakenteet Sähkö-, tele- ja konetekniset laitteet Sulkujen porttikoneistot Ilmapumppaamot Varavoimakoneet Apusähköjärjestelmät (UPS) Henkilö- ja tavarankuljetuslaitteet Erilliset järjestelmät Muut sähkö-, tele- ja konetekniset laitteet Erityiset sähkön- ja tiedonsiirtorakenteet Radan sähkön- ja tiedonsiirtorakenteet Lentoliikenteen sähkön- ja tiedonsiirtorakenteet 48

50 Vesiliikenteen sähkön- ja tiedonsiirtorakenteet Lämmön- ja kaasunsiirtojärjestelmät Kaukolämpöjohdot Kaukolämpöputket Johtojen liitosrakenteet Porausliitoshaarat Kaukolämmön kaivot Kaukolämpöverkon varusteet Välipumppaamot ja lämmönsiirrinasemat Mittauskeskukset Muut kaukolämpörakenteet Kaukojäähdytysjohdot Kaukojäähdytysputket Johtojen liitosrakenteet Porausliitoshaarat Kaukojäähdytyksen kaivot Kaukojäähdytysverkon varusteet Välipumppaamot Mittauskeskukset Muut kaukojäähdytysrakenteet Sulanapitojärjestelmä Putkistot Lämmönjakokeskukset Säätöjärjestelmät Mittauskeskukset Muut sulanapitojärjestelmän rakenteet Maakaasuputkisto Siirtoputkisto (korkeapaineinen putkisto) Jakeluputkisto Käyttöputkisto Kaasuputkiston asemat Muut maakaasuputkistojen rakenteet Ilmanvaihtojärjestelmät Tuuletusjärjestelmät Tuuletusjärjestelmän puhaltimet Savunpoistojärjestelmät Savunpoistojärjestelmän puhaltimet Muut ilmanvaihtojärjestelmät Imujätejärjestelmät Imujätejärjestelmät Imujäteputket Imujätekaivot 49

51 Erittelemättömät rakennustekniset rakennusosat Betonirakenteet Teräsrakenteet Puurakenteet Sillat Sillan tukirakenteet Päätytuet Välituet Sillan tukirakenteiden eristykset Sillan tukirakenteiden verhoukset Muut sillan tukirakenteet Sillan päällysrakenteet Betonirakenteet päällysrakenteessa Betonielementtirakenteet päällysrakenteessa Teräsrakenteet päällysrakenteessa Puurakenteet päällysrakenteessa Kivirakenteet päällysrakenteessa Päällysrakenteen pintojen verhoukset Muut sillan päällysrakenteet Sillan kannen pintarakenteet Eristys Eristyksen suojaus Sillan päällyste Muut sillan kannen pintarakenteet Sillan varusteet ja laitteet Liikuntasaumat Laakerit ja nivelet Koneistot ja ohjaamot Siirtymälaatat Suojalaitteet Sillan maadoitus Tukikerroksen katkaisulaite Kuivatuslaitteet Muut sillan varusteet ja laitteet Laiturit Laiturien tukirakenteet Laiturien päällys- ja pintarakenteet Laituritaso Laiturien varusteet ja laitteet Tihtaalit ja paalut Nosturiradat Logistiset järjestelmät Muut laiturien varusteet ja laitteet Muut laiturirakenteet 50

52 Perustus- ja tukirakenteet Perustukset ja siirtymälaatat Kasuuniperustukset Siirtymälaatat Muut perustusrakenteet Tukimuurit, -seinät ja portaat Tukimuurit (> 700 mm) Tukiseinät Kivikorit Portaat Muut tukirakenteet Muut perustus- ja tukirakenteet Ympäristörakenteet Suojaus- ja vaimennusrakenteet Meluseinät Melukaiteet Tärinänvaimennusrakenteet Muut vaimentavat rakenteet Ympäristön taiderakenteet Ympäristötaide Rakennelmat ja kalusteet Suojat Katokset Varastot Suojien varusteet ja kalusteet Muut suojat Kalusteet ja varusteet Leikki- ja oleskelualueiden kalusteet ja varusteet Liikunta- ja virkistyspaikkojen kalusteet ja varusteet Liikennealueiden kalusteet ja varusteet Taideteokset Muut kalusteet ja varusteet Vesiliikenteen rakenteet ja padot Padot ja patorakenteet Säännöstelypadot Tulvapumppaamot Muut padot ja patorakenteet Sulkurakenteet Sulkuportit Sulkukammiot Muut sulkurakenteet 51
