TOHATSU MFS 15C, 20C OMISTAJAN KÄSIKIRJA MFS 15C MFS 20C

Transkriptio

1 TOHATSU MFS 15C, 20C OMISTAJAN KÄSIKIRJA MFS 15C MFS 20C

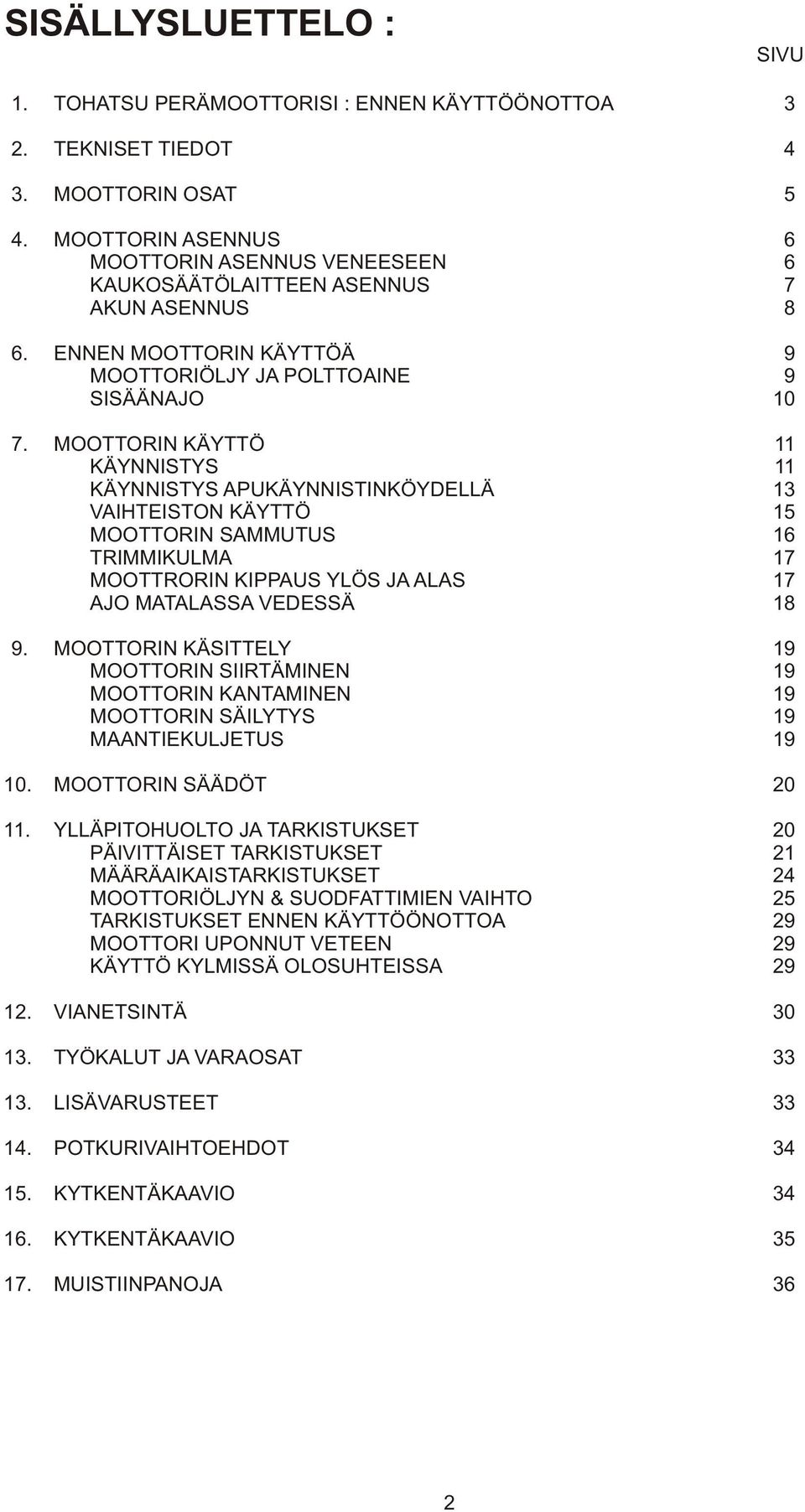

2 SISÄLLYSLUETTELO : SIVU 1. TOHATSU PERÄMOOTTORISI : ENNEN KÄYTTÖÖNOTTOA 3 2. TEKNISET TIEDOT 4 3. MOOTTORIN OSAT 5 4. MOOTTORIN ASENNUS 6 MOOTTORIN ASENNUS VENEESEEN 6 KAUKOSÄÄTÖLAITTEEN ASENNUS 7 AKUN ASENNUS 8 6. ENNEN MOOTTORIN KÄYTTÖÄ 9 MOOTTORIÖLJY JA POLTTOAINE 9 SISÄÄNAJO MOOTTORIN KÄYTTÖ 11 KÄYNNISTYS 11 KÄYNNISTYS APUKÄYNNISTINKÖYDELLÄ 13 VAIHTEISTON KÄYTTÖ 15 MOOTTORIN SAMMUTUS 16 TRIMMIKULMA 17 MOOTTRORIN KIPPAUS YLÖS JA ALAS 17 AJO MATALASSA VEDESSÄ MOOTTORIN KÄSITTELY 19 MOOTTORIN SIIRTÄMINEN 19 MOOTTORIN KANTAMINEN 19 MOOTTORIN SÄILYTYS 19 MAANTIEKULJETUS MOOTTORIN SÄÄDÖT YLLÄPITOHUOLTO JA TARKISTUKSET 20 PÄIVITTÄISET TARKISTUKSET 21 MÄÄRÄAIKAISTARKISTUKSET 24 MOOTTORIÖLJYN & SUODFATTIMIEN VAIHTO 25 TARKISTUKSET ENNEN KÄYTTÖÖNOTTOA 29 MOOTTORI UPONNUT VETEEN 29 KÄYTTÖ KYLMISSÄ OLOSUHTEISSA VIANETSINTÄ TYÖKALUT JA VARAOSAT LISÄVARUSTEET POTKURIVAIHTOEHDOT KYTKENTÄKAAVIO KYTKENTÄKAAVIO MUISTIINPANOJA 36 2

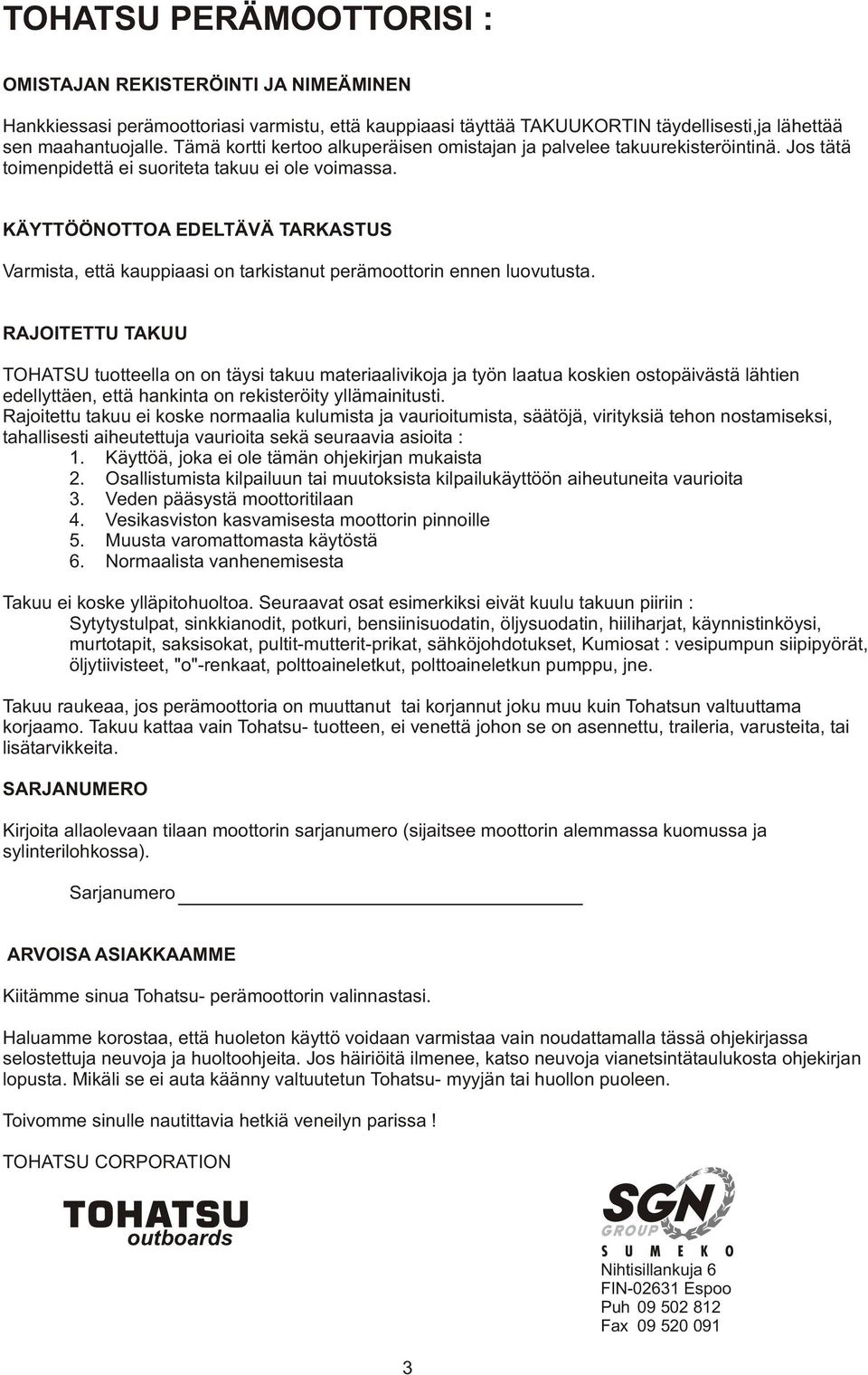

3 TOHATSU PERÄMOOTTORISI : OMISTAJAN REKISTERÖINTI JA NIMEÄMINEN Hankkiessasi perämoottoriasi varmistu, että kauppiaasi täyttää TAKUUKORTIN täydellisesti,ja lähettää sen maahantuojalle. Tämä kortti kertoo alkuperäisen omistajan ja palvelee takuurekisteröintinä. Jos tätä toimenpidettä ei suoriteta takuu ei ole voimassa. KÄYTTÖÖNOTTOA EDELTÄVÄ TARKASTUS Varmista, että kauppiaasi on tarkistanut perämoottorin ennen luovutusta. RAJOITETTU TAKUU TOHATSU tuotteella on on täysi takuu materiaalivikoja ja työn laatua koskien ostopäivästä lähtien edellyttäen, että hankinta on rekisteröity yllämainitusti. Rajoitettu takuu ei koske normaalia kulumista ja vaurioitumista, säätöjä, virityksiä tehon nostamiseksi, tahallisesti aiheutettuja vaurioita sekä seuraavia asioita : 1. Käyttöä, joka ei ole tämän ohjekirjan mukaista 2. Osallistumista kilpailuun tai muutoksista kilpailukäyttöön aiheutuneita vaurioita 3. Veden pääsystä moottoritilaan 4. Vesikasviston kasvamisesta moottorin pinnoille 5. Muusta varomattomasta käytöstä 6. Normaalista vanhenemisesta Takuu ei koske ylläpitohuoltoa. Seuraavat osat esimerkiksi eivät kuulu takuun piiriin : Sytytystulpat, sinkkianodit, potkuri, bensiinisuodatin, öljysuodatin, hiiliharjat, käynnistinköysi, murtotapit, saksisokat, pultit-mutterit-prikat, sähköjohdotukset, Kumiosat : vesipumpun siipipyörät, öljytiivisteet, "o"-renkaat, polttoaineletkut, polttoaineletkun pumppu, jne. Takuu raukeaa, jos perämoottoria on muuttanut tai korjannut joku muu kuin Tohatsun valtuuttama korjaamo. Takuu kattaa vain Tohatsu- tuotteen, ei venettä johon se on asennettu, traileria, varusteita, tai lisätarvikkeita. SARJANUMERO Kirjoita allaolevaan tilaan moottorin sarjanumero (sijaitsee moottorin alemmassa kuomussa ja sylinterilohkossa). Sarjanumero ARVOISA ASIAKKAAMME Kiitämme sinua Tohatsu- perämoottorin valinnastasi. Haluamme korostaa, että huoleton käyttö voidaan varmistaa vain noudattamalla tässä ohjekirjassa selostettuja neuvoja ja huoltoohjeita. Jos häiriöitä ilmenee, katso neuvoja vianetsintätaulukosta ohjekirjan lopusta. Mikäli se ei auta käänny valtuutetun Tohatsu- myyjän tai huollon puoleen. Toivomme sinulle nautittavia hetkiä veneilyn parissa! TOHATSU CORPORATION TOHATSU outboards Nihtisillankuja 6 FIN Espoo Puh Fax

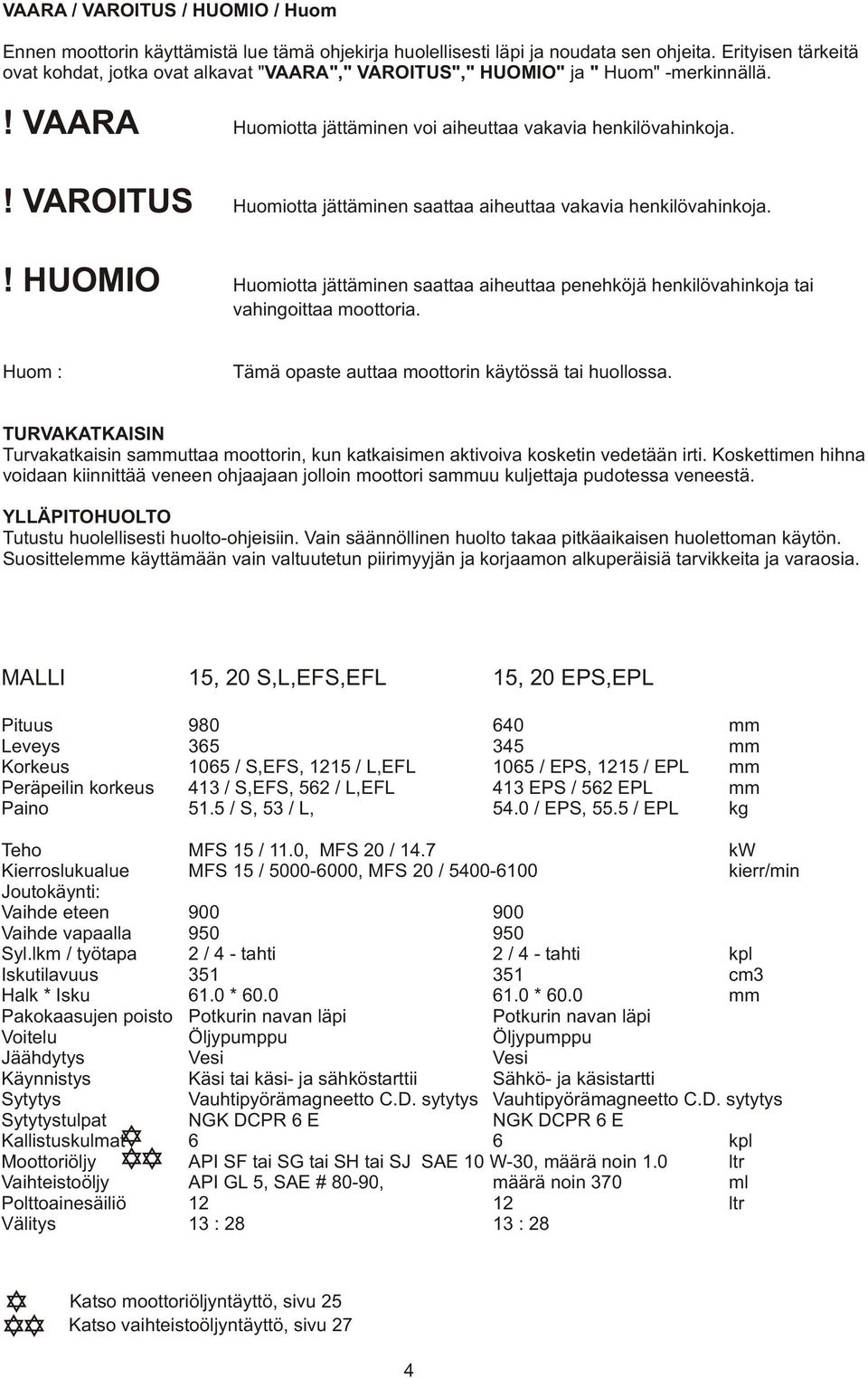

4 VAARA / VAROITUS / HUOMIO / Huom Ennen moottorin käyttämistä lue tämä ohjekirja huolellisesti läpi ja noudata sen ohjeita. Erityisen tärkeitä ovat kohdat, jotka ovat alkavat "VAARA"," VAROITUS"," HUOMIO" ja " Huom" -merkinnällä.! VAARA Huomiotta jättäminen voi aiheuttaa vakavia henkilövahinkoja. Huomiotta jättäminen saattaa aiheuttaa vakavia henkilövahinkoja.! HUOMIO Huomiotta jättäminen saattaa aiheuttaa penehköjä henkilövahinkoja tai vahingoittaa moottoria. Huom : Tämä opaste auttaa moottorin käytössä tai huollossa. TURVAKATKAISIN Turvakatkaisin sammuttaa moottorin, kun katkaisimen aktivoiva kosketin vedetään irti. Koskettimen hihna voidaan kiinnittää veneen ohjaajaan jolloin moottori sammuu kuljettaja pudotessa veneestä. YLLÄPITOHUOLTO Tutustu huolellisesti huolto-ohjeisiin. Vain säännöllinen huolto takaa pitkäaikaisen huolettoman käytön. Suosittelemme käyttämään vain valtuutetun piirimyyjän ja korjaamon alkuperäisiä tarvikkeita ja varaosia. MALLI 15, 20 S,L,EFS,EFL 15, 20 EPS,EPL Pituus mm Leveys mm Korkeus 1065 / S,EFS, 1215 / L,EFL 1065 / EPS, 1215 / EPL mm Peräpeilin korkeus 413 / S,EFS, 562 / L,EFL 413 EPS / 562 EPL mm Paino 51.5 / S, 53 / L, 54.0 / EPS, 55.5 / EPL kg Teho MFS 15 / 11.0, MFS 20 / 14.7 kw Kierroslukualue MFS 15 / , MFS 20 / kierr/min Joutokäynti: Vaihde eteen Vaihde vapaalla Syl.lkm / työtapa 2 / 4 - tahti 2 / 4 - tahti kpl Iskutilavuus cm3 Halk * Isku 61.0 * * 60.0 mm Pakokaasujen poisto Potkurin navan läpi Potkurin navan läpi Voitelu Öljypumppu Öljypumppu Jäähdytys Vesi Vesi Käynnistys Käsi tai käsi- ja sähköstarttii Sähkö- ja käsistartti Sytytys Vauhtipyörämagneetto C.D. sytytys Vauhtipyörämagneetto C.D. sytytys Sytytystulpat NGK DCPR 6 E NGK DCPR 6 E Kallistuskulmat 6 6 kpl Moottoriöljy API SF tai SG tai SH tai SJ SAE 10 W-30, määrä noin 1.0 ltr Vaihteistoöljy API GL 5, SAE # 80-90, määrä noin 370 ml Polttoainesäiliö ltr Välitys 13 : : 28 Katso moottoriöljyntäyttö, sivu 25 Katso vaihteistoöljyntäyttö, sivu 27 4

5 MOOTTORIN OSAT MFS 15, 20 Nostokahva Ylempi suojakotelo Käynnistinkahva * * Kiinnityshaarukka Jäähdytysveden tarkistus Moottoriöljyn tyhjennys Kavitaatiolevy Anodi Jäähdytysveden sisäänotto 2 kpl Potkuri * Vaihdekahva Sammutinkatkaisija Varoitusvalo Ohjauskahva Polttoaineliitin Rikipuikko Vain S, L ja EF mallit Käynnistinkytkin Vain EF mallit Polttoainetankki Kaukosäätölaite Virta-avain Polttoaineliitin Säiliön korkki Ilmaruuvi Polttoaineliitin Sammutinkatkaisija Öljytulppa (Ylempi ) (Taso) Öljytulppa (Alempi) (Täyttö) Vesitulppa Vain EPS, EPL mallit Johtosarja 5

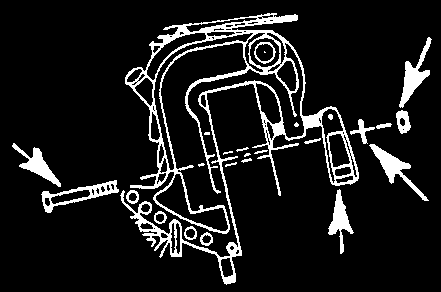

6 MOOTTORIN ASENNUS! VAARA Älä koskaan käytä veneessäsi suurempitehoista moottoria kuin mitä siihen suositellaan. Älä käytä moottoria ennen kuin se on huolellisesti kiinnitetty veneeseen allaolevan ohjeen mukaan. Veneen keskilinja MOOTTORIN ASENNUS VENEESEEN 1. Asenna moottori veneen keskilinjalle Peräpeili 2. Varmista, että kavitaatiolevy on kokonaan vedenpinnan alapuolella täydellä vauhdilla ajettaessa. Veneen pohja 5-25 mm Kavitaatiolevy 3. Kiristä kiinnitysruuvit moottorin kiinnittämiseksi veneeseen. Kiristä ruuvit ja mutterit Estä moottorin putoaminen vaijerilla tai köydellä Mutteri Ruuvi Kiinnitysruuvi Aluslevy 6

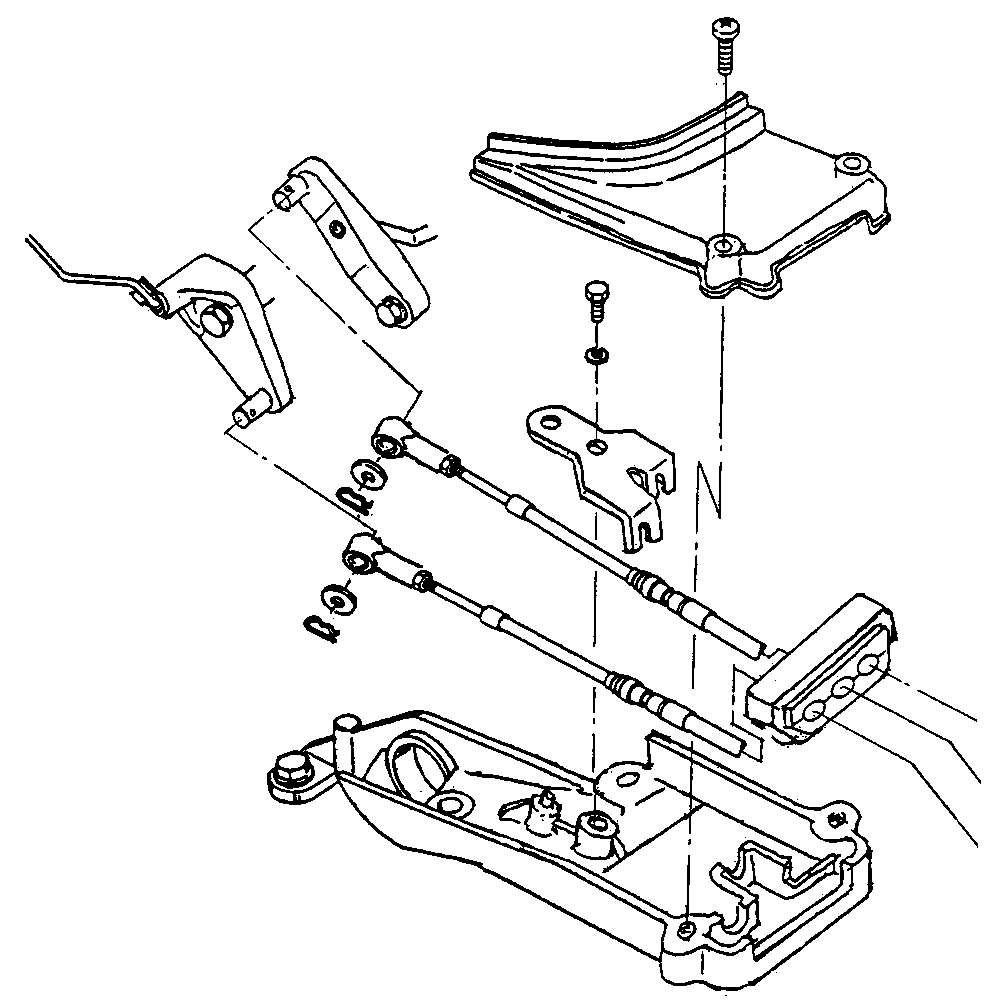

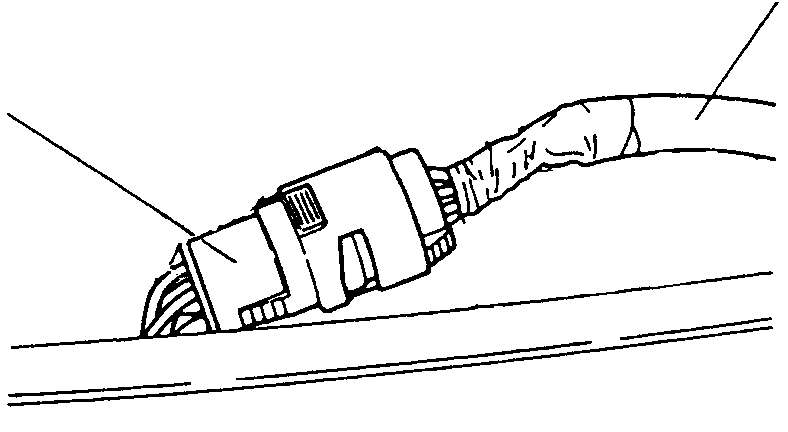

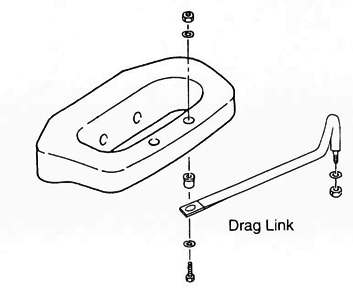

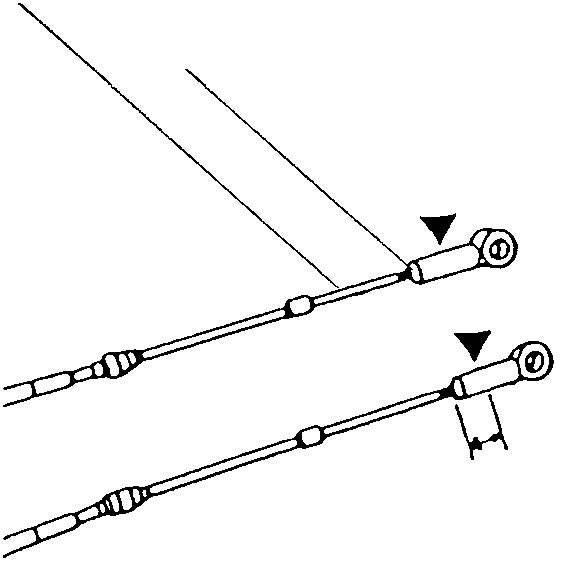

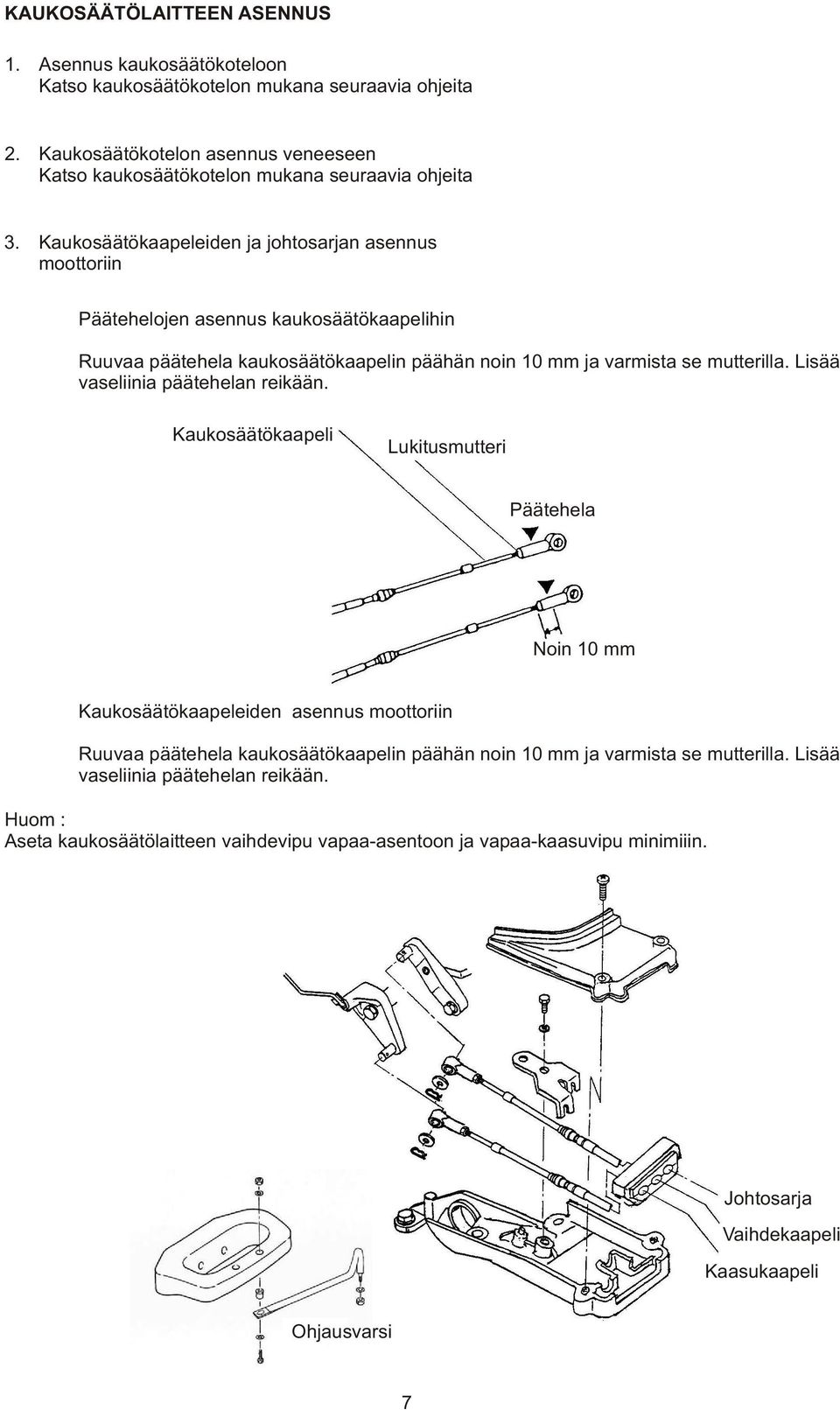

7 KAUKOSÄÄTÖLAITTEEN ASENNUS 1. Asennus kaukosäätökoteloon Katso kaukosäätökotelon mukana seuraavia ohjeita 2. Kaukosäätökotelon asennus veneeseen Katso kaukosäätökotelon mukana seuraavia ohjeita 3. Kaukosäätökaapeleiden ja johtosarjan asennus moottoriin Päätehelojen asennus kaukosäätökaapelihin Ruuvaa päätehela kaukosäätökaapelin päähän noin 10 mm ja varmista se mutterilla. Lisää vaseliinia päätehelan reikään. Kaukosäätökaapeli Lukitusmutteri Päätehela Noin 10 mm Kaukosäätökaapeleiden asennus moottoriin Ruuvaa päätehela kaukosäätökaapelin päähän noin 10 mm ja varmista se mutterilla. Lisää vaseliinia päätehelan reikään. Huom : Aseta kaukosäätölaitteen vaihdevipu vapaa-asentoon ja vapaa-kaasuvipu minimiiin. Johtosarja Vaihdekaapeli Kaasukaapeli Ohjausvarsi 7

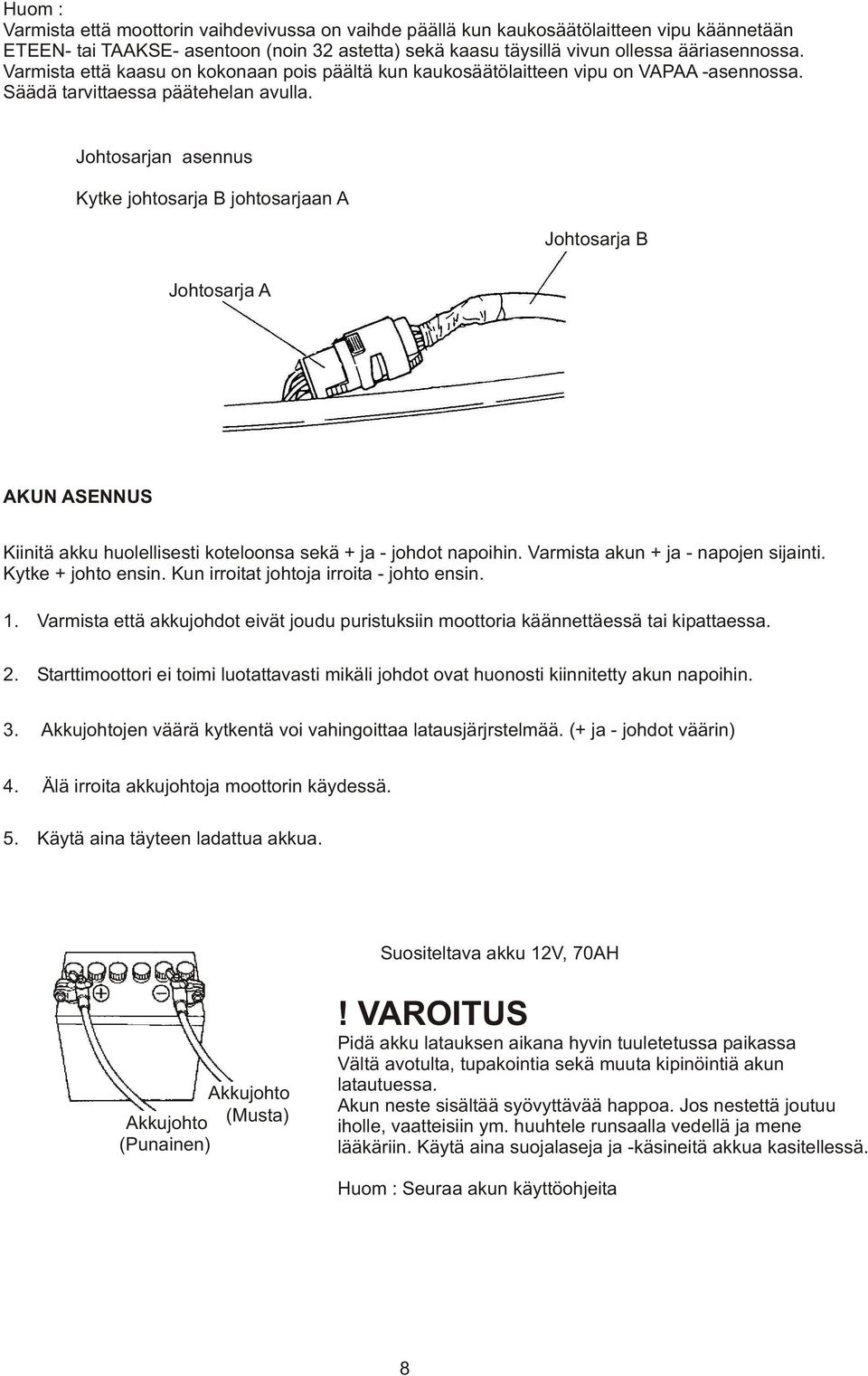

8 Huom : Varmista että moottorin vaihdevivussa on vaihde päällä kun kaukosäätölaitteen vipu käännetään ETEEN- tai TAAKSE- asentoon (noin 32 astetta) sekä kaasu täysillä vivun ollessa ääriasennossa. Varmista että kaasu on kokonaan pois päältä kun kaukosäätölaitteen vipu on VAPAA -asennossa. Säädä tarvittaessa päätehelan avulla. Johtosarjan asennus Kytke johtosarja B johtosarjaan A Johtosarja B Johtosarja A AKUN ASENNUS Kiinitä akku huolellisesti koteloonsa sekä + ja - johdot napoihin. Varmista akun + ja - napojen sijainti. Kytke + johto ensin. Kun irroitat johtoja irroita - johto ensin. 1. Varmista että akkujohdot eivät joudu puristuksiin moottoria käännettäessä tai kipattaessa. 2. Starttimoottori ei toimi luotattavasti mikäli johdot ovat huonosti kiinnitetty akun napoihin. 3. Akkujohtojen väärä kytkentä voi vahingoittaa latausjärjrstelmää. (+ ja - johdot väärin) 4. Älä irroita akkujohtoja moottorin käydessä. 5. Käytä aina täyteen ladattua akkua. Suositeltava akku 12V, 70AH Akkujohto Akkujohto (Musta) (Punainen) Pidä akku latauksen aikana hyvin tuuletetussa paikassa Vältä avotulta, tupakointia sekä muuta kipinöintiä akun latautuessa. Akun neste sisältää syövyttävää happoa. Jos nestettä joutuu iholle, vaatteisiin ym. huuhtele runsaalla vedellä ja mene lääkäriin. Käytä aina suojalaseja ja -käsineitä akkua kasitellessä. Huom : Seuraa akun käyttöohjeita 8

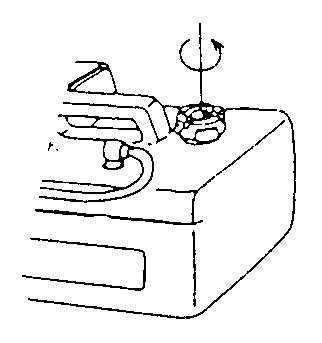

9 ENNEN MOOTTORIN KÄYTTÄMISTÄ BENSIINI JA MOOTTORIÖLJY Kaasuuntunut bensiini voi räjähtää tai syttyä palamaan ÄLÄ TUPAKOI BENSIINIÄ KÄSITELTÄESSÄ ÄLÄ TÄYTÄ BENSIINITANKKIA LIIAN TÄYTEEN JOS BENSIINIÄ LÄIKKYY YLI, PYYHI POIS VÄLITTÖMÄSTI SAMMUTA MOOTTORI ENNEN TANKIN TÄYTTÄMISTÄ BENSIINILAATU Oktaanitarve vähintään 92, lyijytön laatu Huom : Huonolaatuinen bensiini lyhentää moottorin kestoikää sekä saattaa aiheuttaa käyntihäiriöitä. Älä käytä bensiiniä joka sisältää enemmän kuin 10% etanolia tai 5% metanolia. MOOTTORIÖLJY Käytä ainoastaan korkealuokkaista 4-tahti moottoriöljyä jotka täyttävät API SF, SG, SH TAI SJ luokituksen. Valitse öljyn viskositeetti alla olevan taulukon mukaan. 20W - 40, 20W - 50 MOOTTORI- ÖLJY 15W - 40, 15W W - 40, 10W W ILMAN LÄMPÖTILA Huom : Öljyn käyttäminen joka ei täytä näitä vaatimuksia aiheuttaa moottorin kestoiän vähenemisen sekä muita käyntihäiriöitä. Huom : Moottori on tyhjennetty öljystä tehtaalla koekäytön jälkeen kuljetusta varten. TÄYTÄ MOOTTORIIN ÖLJYÄ SUOSITELLULLE TASOLLE ENNEN KÄYNNISTÄMISTÄ! 9

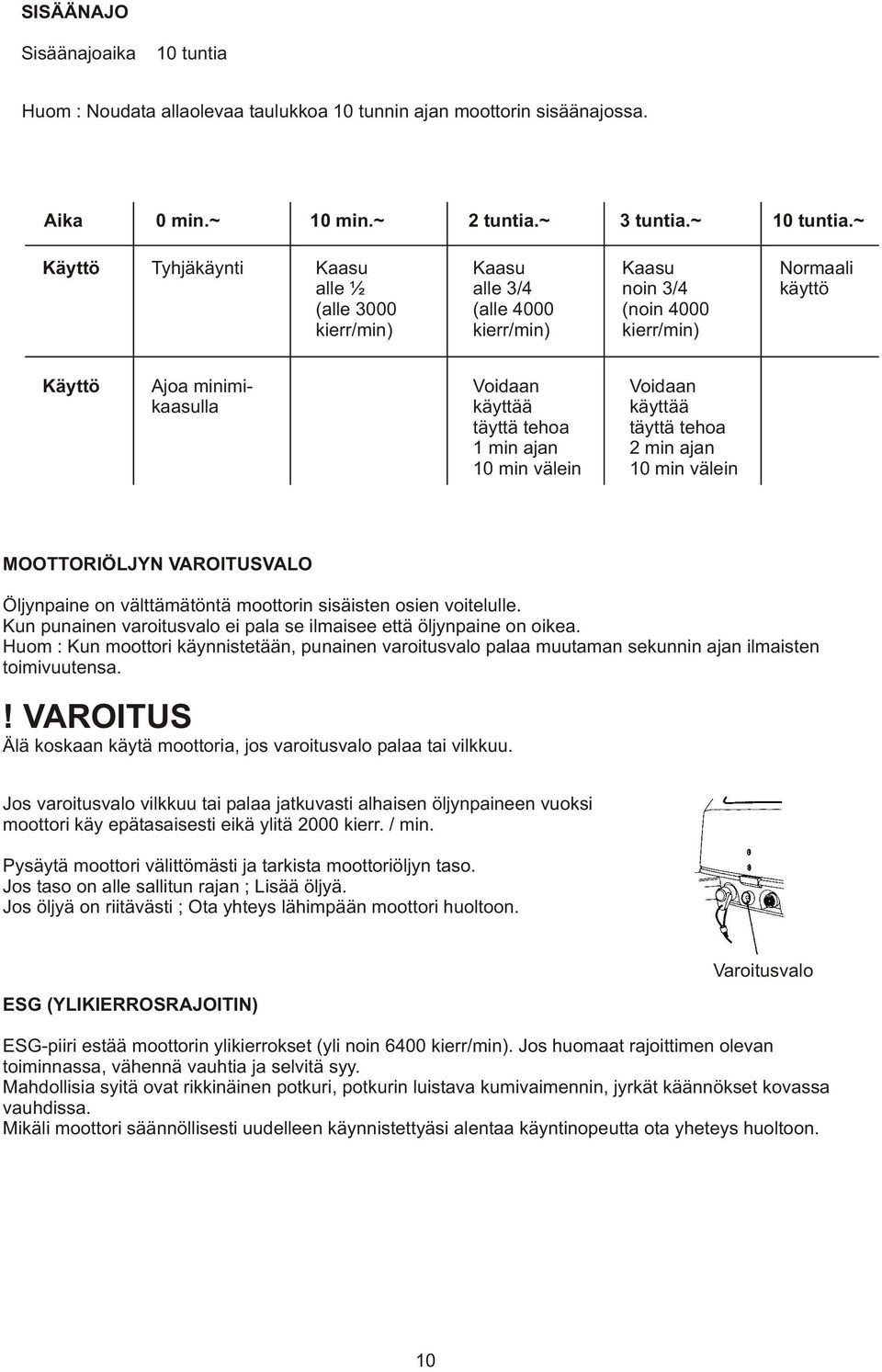

10 SISÄÄNAJO Sisäänajoaika 10 tuntia Huom : Noudata allaolevaa taulukkoa 10 tunnin ajan moottorin sisäänajossa. Aika 0 min.~ 10 min.~ 2 tuntia.~ 3 tuntia.~ 10 tuntia.~ Käyttö Tyhjäkäynti Kaasu alle ½ (alle 3000 kierr/min) Kaasu alle 3/4 (alle 4000 kierr/min) Kaasu noin 3/4 (noin 4000 kierr/min) Normaali käyttö Käyttö Ajoa minimikaasulla Voidaan käyttää täyttä tehoa 1 min ajan 10 min välein Voidaan käyttää täyttä tehoa 2 min ajan 10 min välein MOOTTORIÖLJYN VAROITUSVALO Öljynpaine on välttämätöntä moottorin sisäisten osien voitelulle. Kun punainen varoitusvalo ei pala se ilmaisee että öljynpaine on oikea. Huom : Kun moottori käynnistetään, punainen varoitusvalo palaa muutaman sekunnin ajan ilmaisten toimivuutensa. Älä koskaan käytä moottoria, jos varoitusvalo palaa tai vilkkuu. Jos varoitusvalo vilkkuu tai palaa jatkuvasti alhaisen öljynpaineen vuoksi moottori käy epätasaisesti eikä ylitä 2000 kierr. / min. Pysäytä moottori välittömästi ja tarkista moottoriöljyn taso. Jos taso on alle sallitun rajan ; Lisää öljyä. Jos öljyä on riitävästi ; Ota yhteys lähimpään moottori huoltoon. ESG (YLIKIERROSRAJOITIN) Varoitusvalo ESG-piiri estää moottorin ylikierrokset (yli noin 6400 kierr/min). Jos huomaat rajoittimen olevan toiminnassa, vähennä vauhtia ja selvitä syy. Mahdollisia syitä ovat rikkinäinen potkuri, potkurin luistava kumivaimennin, jyrkät käännökset kovassa vauhdissa. Mikäli moottori säännöllisesti uudelleen käynnistettyäsi alentaa käyntinopeutta ota yheteys huoltoon. 10

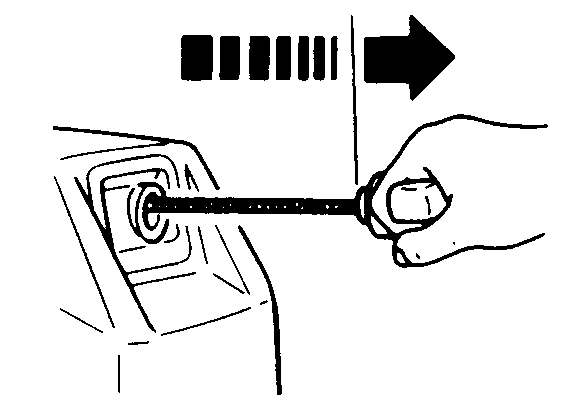

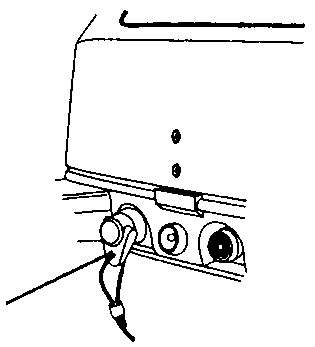

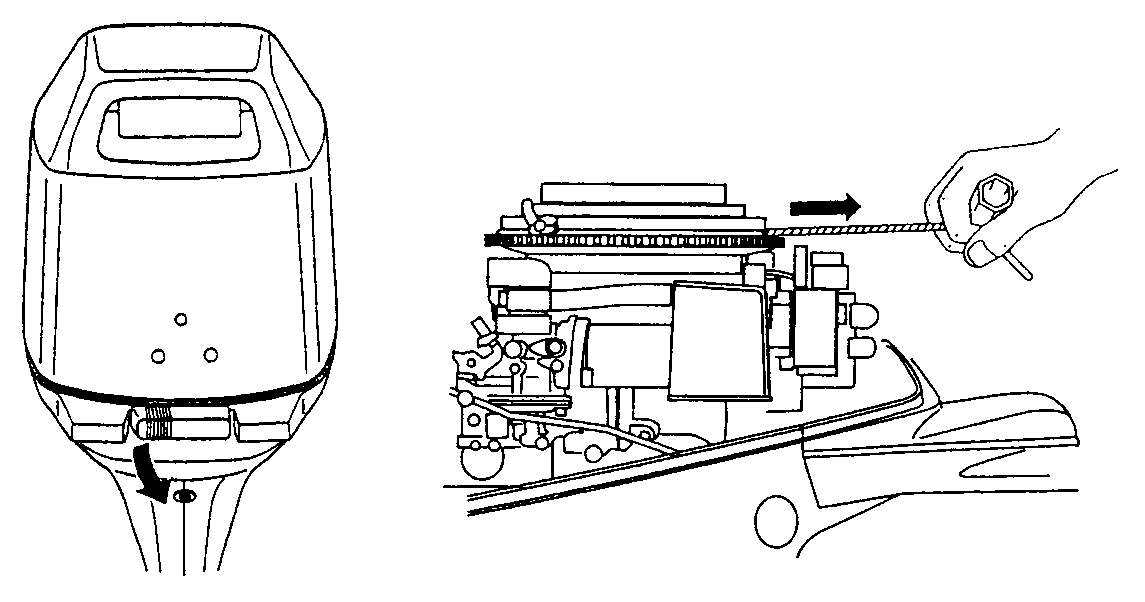

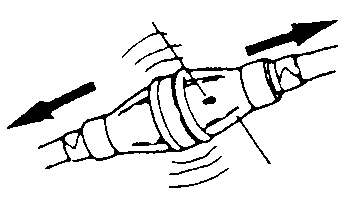

11 MOOTTORIN KÄYTTÖ KÄYNNISTYS Ennen ensimmäistä käynnistystä, tai mikäli moottori on koottu uudelleen korjauksen jälkeen sekä talvisäilytyksen päätyttyä; ota turvakatkaisimen kosketin irti ja vedä käynnistinkahvasta noin 10 kertaa. Tämä auttaa öljypumpun öljyn saannissa.! VAARA Varmista että turvakatkaisimen koskettimen naru on kiinitetty kuljettajaan. Moottori sammuu kun kosketin irtoaa moottorista. Huom : Moottori ei käynnisty ennen kuin kosketin on kiinnitetty takaisin turvakatkaisimen kytkimeen. Huom : Älä käytä moottoria vaihteisto vedenpinnan yläpuolella. Potkuri voi aiheuttaa vaaraa ja moottori vahingoittuu käydessään ilman jäähdytysvettä. Ilmaventtiilin ruuvi Avaa polttoainesäiliön korkin ilmaventtiili Liitä polttoaineletku moottoriin nuolimerkki moottoriin päin Bensiiniliitin Pumppaa kaasuttimeen polttoainetta puristelemalla ensiöpumppua kunnes se on "kovettunut". Poltto- aine-säiliöön Nuolimerkki Moottoriin Ensiöpumppu Varmista, että turvakatkaisimen kosketin on paikallaan ja kytke se kierrejohdolla kuljettajaan. Turvakatkaisimen kosketin Turvakatkaisimen kosketin 11

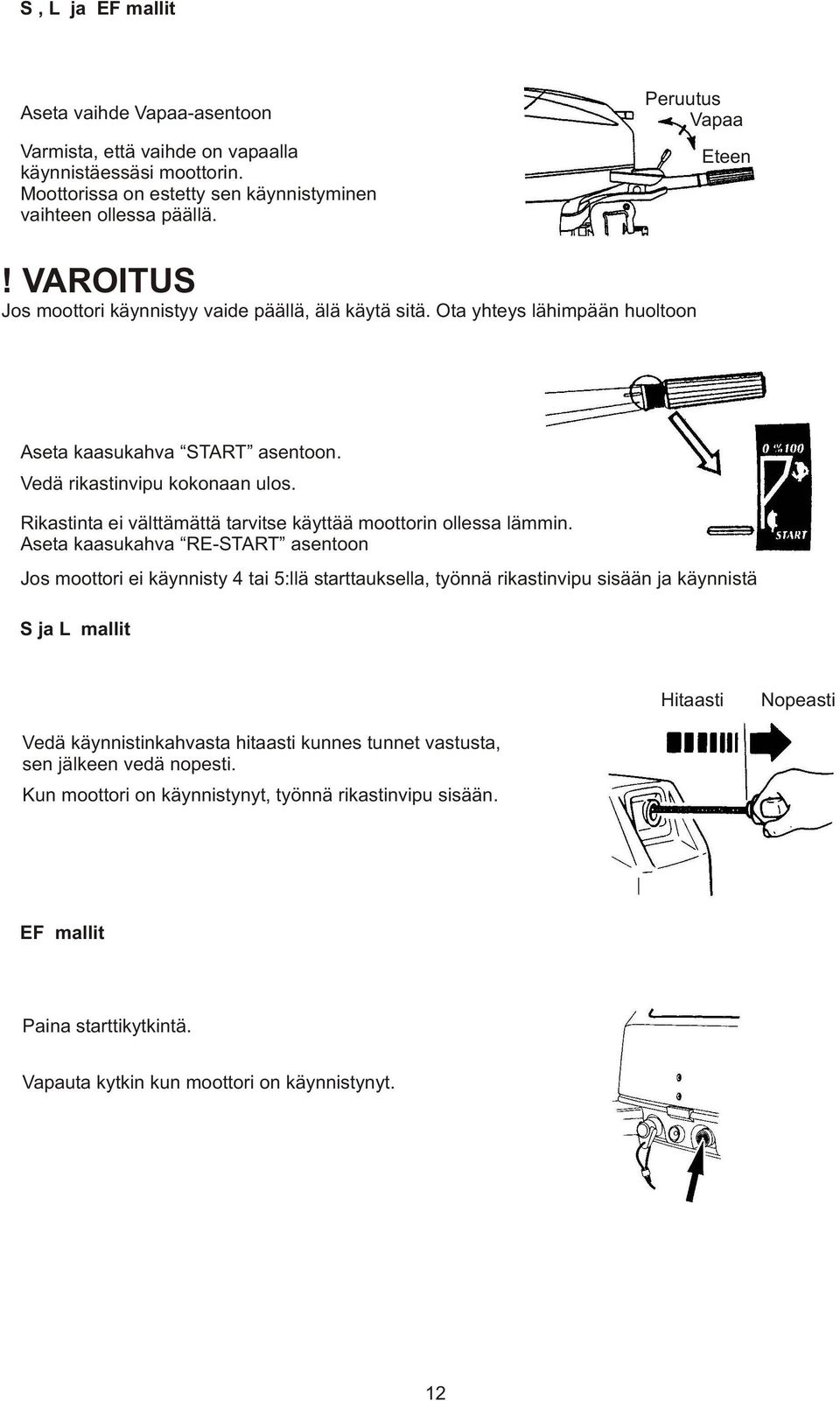

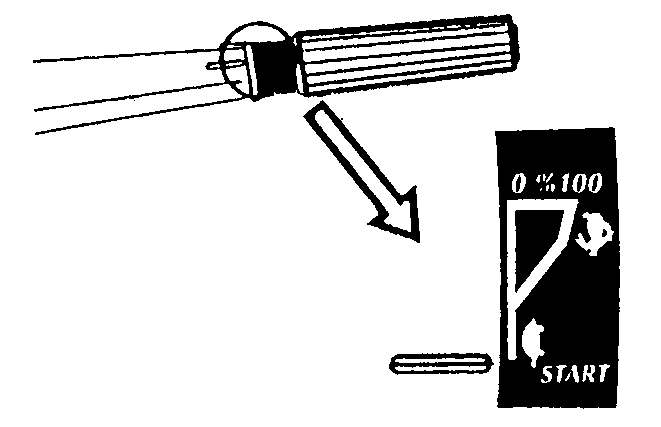

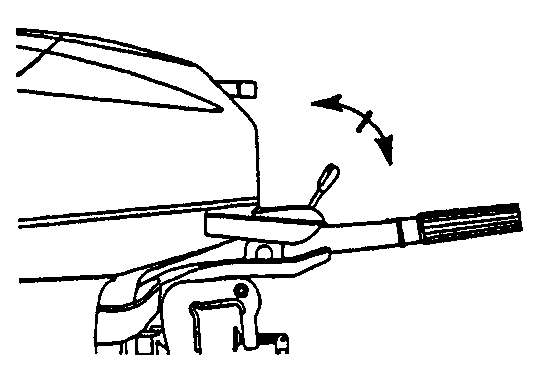

12 S, L ja EF mallit Aseta vaihde Vapaa-asentoon Varmista, että vaihde on vapaalla käynnistäessäsi moottorin. Moottorissa on estetty sen käynnistyminen vaihteen ollessa päällä. Peruutus Vapaa Eteen Jos moottori käynnistyy vaide päällä, älä käytä sitä. Ota yhteys lähimpään huoltoon Aseta kaasukahva START asentoon. Vedä rikastinvipu kokonaan ulos. Rikastinta ei välttämättä tarvitse käyttää moottorin ollessa lämmin. Aseta kaasukahva RE-START asentoon Jos moottori ei käynnisty 4 tai 5:llä starttauksella, työnnä rikastinvipu sisään ja käynnistä S ja L mallit Hitaasti Nopeasti Vedä käynnistinkahvasta hitaasti kunnes tunnet vastusta, sen jälkeen vedä nopesti. Kun moottori on käynnistynyt, työnnä rikastinvipu sisään. EF mallit Paina starttikytkintä. Vapauta kytkin kun moottori on käynnistynyt. 12

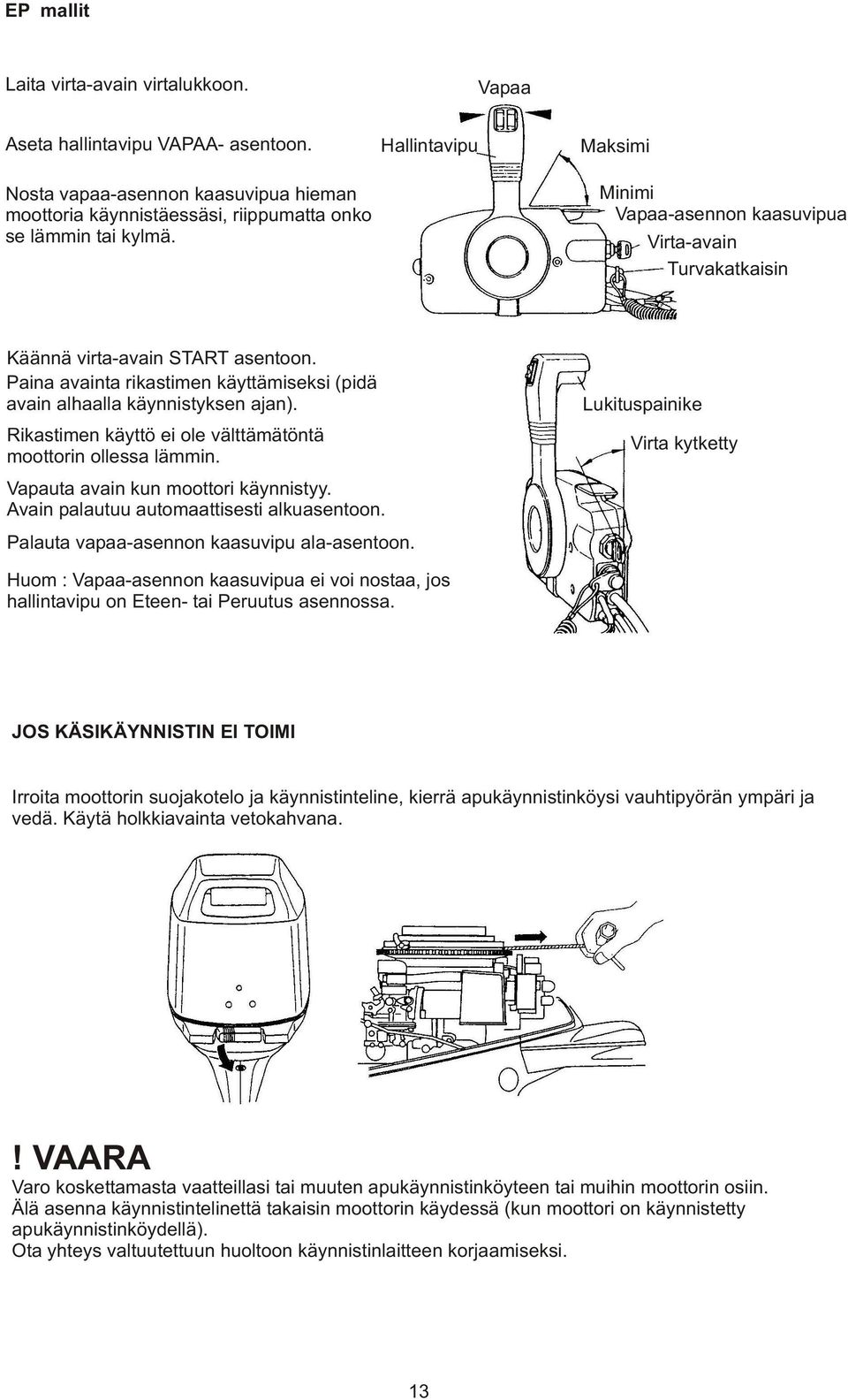

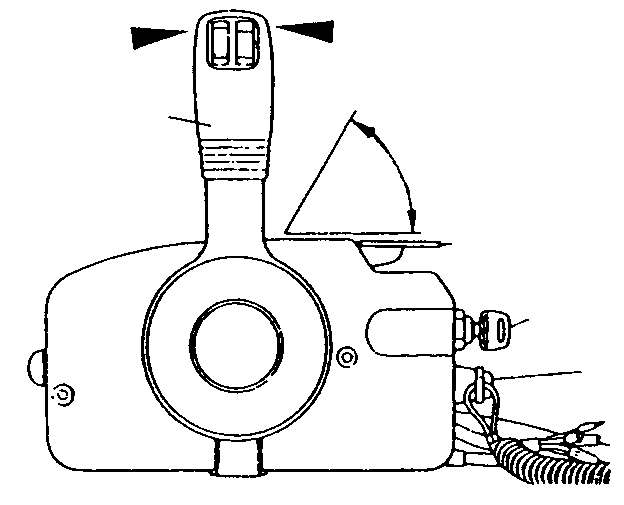

13 EP mallit Laita virta-avain virtalukkoon. Vapaa Aseta hallintavipu VAPAA- asentoon. Nosta vapaa-asennon kaasuvipua hieman moottoria käynnistäessäsi, riippumatta onko se lämmin tai kylmä. Hallintavipu Maksimi Minimi Vapaa-asennon kaasuvipua Virta-avain Turvakatkaisin Käännä virta-avain START asentoon. Paina avainta rikastimen käyttämiseksi (pidä avain alhaalla käynnistyksen ajan). Rikastimen käyttö ei ole välttämätöntä moottorin ollessa lämmin. Vapauta avain kun moottori käynnistyy. Avain palautuu automaattisesti alkuasentoon. Palauta vapaa-asennon kaasuvipu ala-asentoon. Lukituspainike Virta kytketty Huom : Vapaa-asennon kaasuvipua ei voi nostaa, jos hallintavipu on Eteen- tai Peruutus asennossa. JOS KÄSIKÄYNNISTIN EI TOIMI Irroita moottorin suojakotelo ja käynnistinteline, kierrä apukäynnistinköysi vauhtipyörän ympäri ja vedä. Käytä holkkiavainta vetokahvana.! VAARA Varo koskettamasta vaatteillasi tai muuten apukäynnistinköyteen tai muihin moottorin osiin. Älä asenna käynnistintelinettä takaisin moottorin käydessä (kun moottori on käynnistetty apukäynnistinköydellä). Ota yhteys valtuutettuun huoltoon käynnistinlaitteen korjaamiseksi. 13

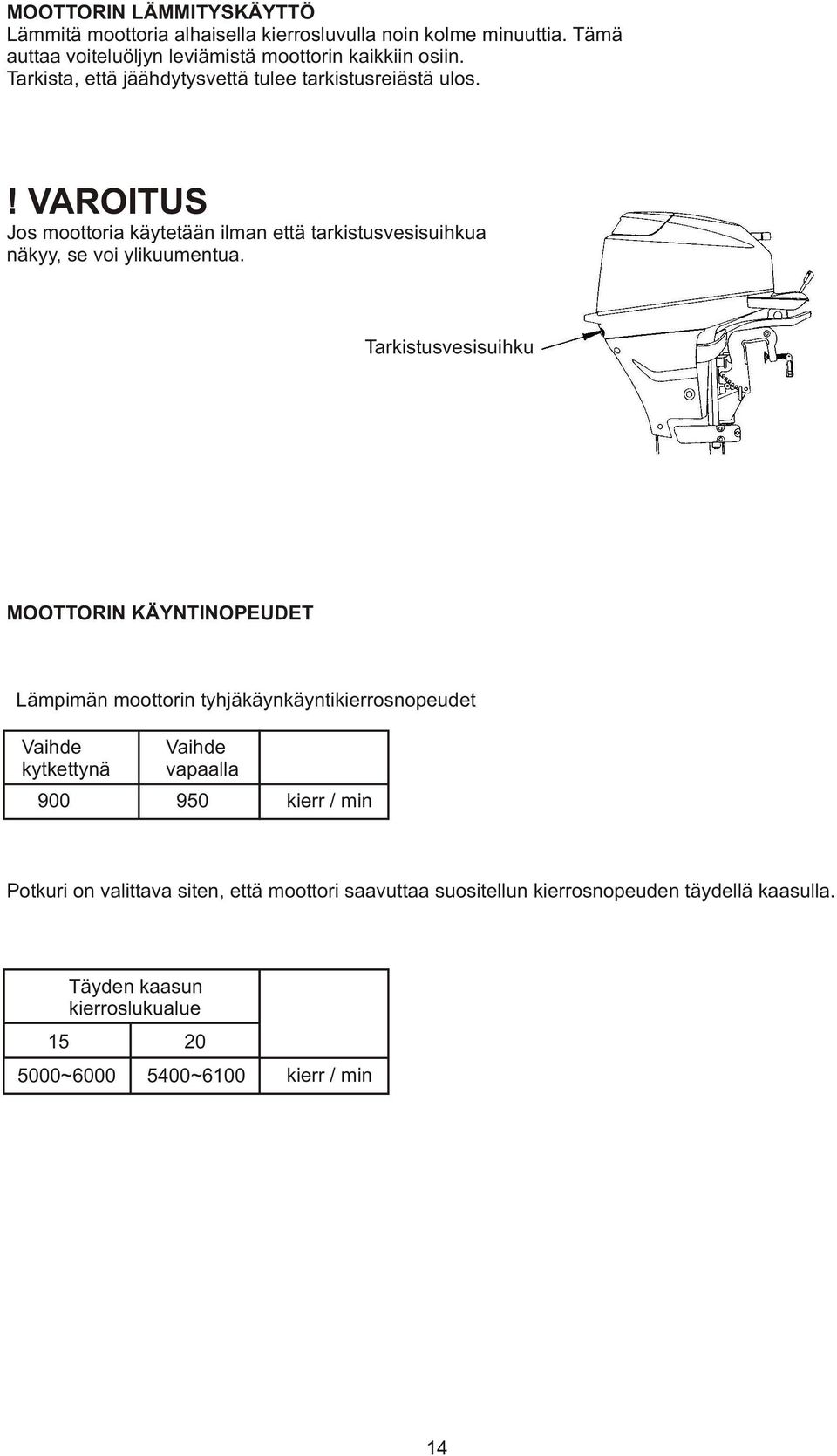

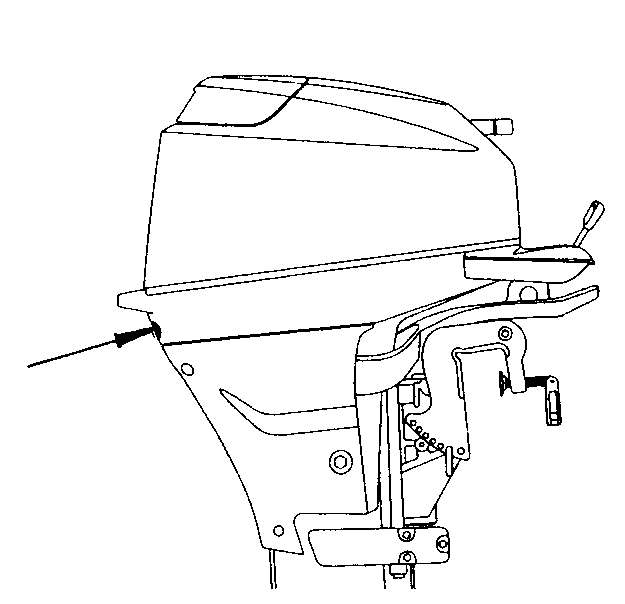

14 MOOTTORIN LÄMMITYSKÄYTTÖ Lämmitä moottoria alhaisella kierrosluvulla noin kolme minuuttia. Tämä auttaa voiteluöljyn leviämistä moottorin kaikkiin osiin. Tarkista, että jäähdytysvettä tulee tarkistusreiästä ulos. Jos moottoria käytetään ilman että tarkistusvesisuihkua näkyy, se voi ylikuumentua. Tarkistusvesisuihku MOOTTORIN KÄYNTINOPEUDET Lämpimän moottorin tyhjäkäynkäyntikierrosnopeudet Vaihde kytkettynä Vaihde vapaalla kierr / min Potkuri on valittava siten, että moottori saavuttaa suositellun kierrosnopeuden täydellä kaasulla. Täyden kaasun kierroslukualue ~ ~6100 kierr / min 14

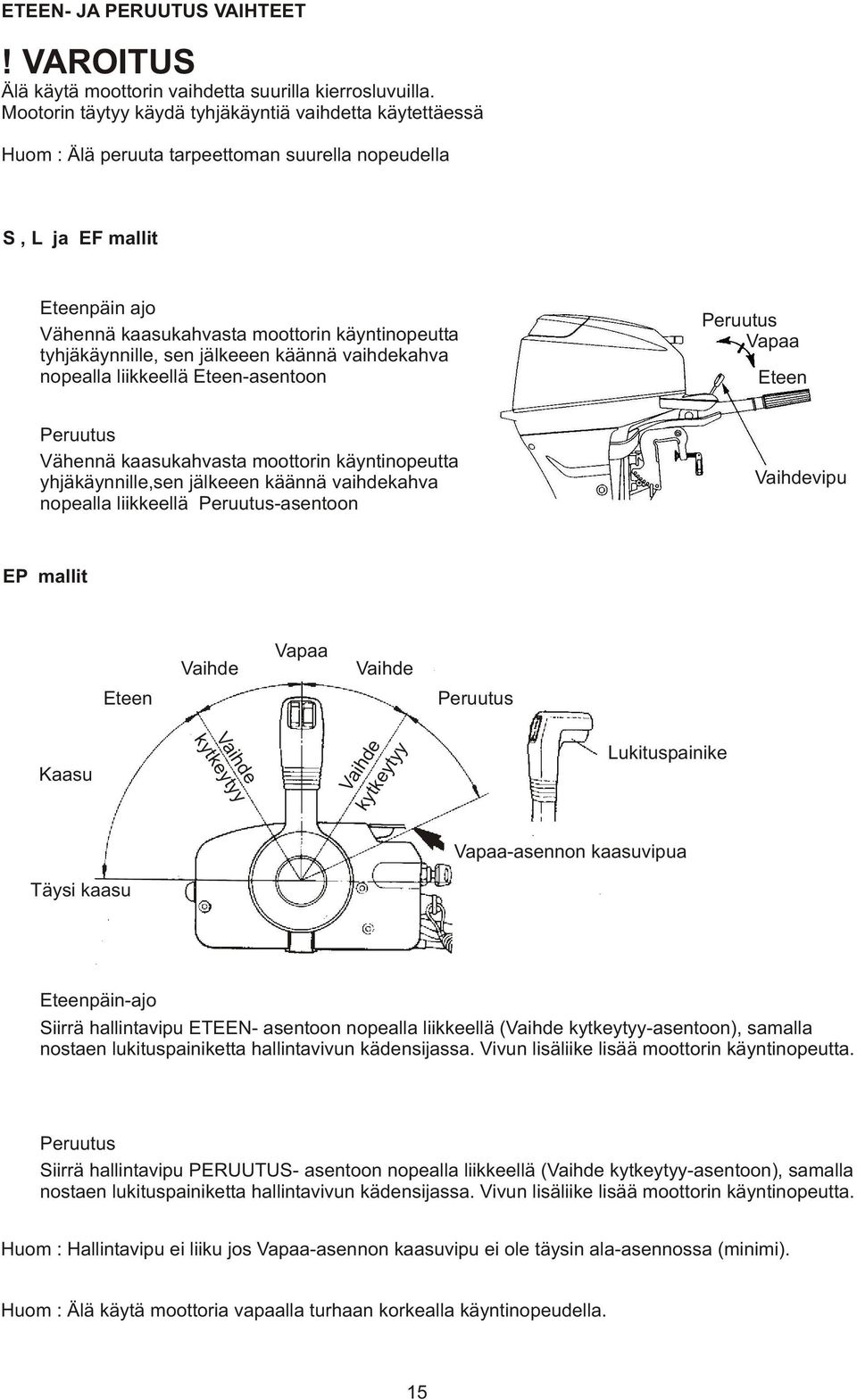

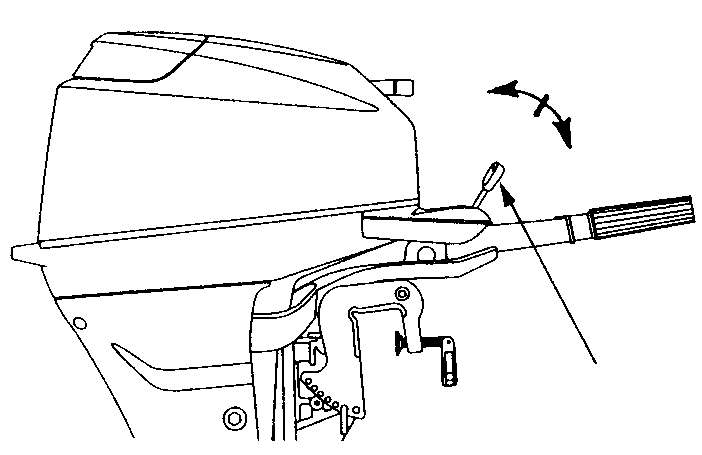

15 ETEEN- JA PERUUTUS VAIHTEET Älä käytä moottorin vaihdetta suurilla kierrosluvuilla. Mootorin täytyy käydä tyhjäkäyntiä vaihdetta käytettäessä Huom : Älä peruuta tarpeettoman suurella nopeudella S, L ja EF mallit Eteenpäin ajo Vähennä kaasukahvasta moottorin käyntinopeutta tyhjäkäynnille, sen jälkeeen käännä vaihdekahva nopealla liikkeellä Eteen-asentoon Peruutus Vapaa Eteen Peruutus Vähennä kaasukahvasta moottorin käyntinopeutta yhjäkäynnille,sen jälkeeen käännä vaihdekahva nopealla liikkeellä Peruutus-asentoon Vaihdevipu EP mallit Eteen Vaihde Vapaa Vaihde Peruutus Vaihde k ytkeyty y Kaasu Vaih de kytkeytyy Lukituspainike Täysi kaasu Vapaa-asennon kaasuvipua Eteenpäin-ajo Siirrä hallintavipu ETEEN- asentoon nopealla liikkeellä (Vaihde kytkeytyy-asentoon), samalla nostaen lukituspainiketta hallintavivun kädensijassa. Vivun lisäliike lisää moottorin käyntinopeutta. Peruutus Siirrä hallintavipu PERUUTUS- asentoon nopealla liikkeellä (Vaihde kytkeytyy-asentoon), samalla nostaen lukituspainiketta hallintavivun kädensijassa. Vivun lisäliike lisää moottorin käyntinopeutta. Huom : Hallintavipu ei liiku jos Vapaa-asennon kaasuvipu ei ole täysin ala-asennossa (minimi). Huom : Älä käytä moottoria vapaalla turhaan korkealla käyntinopeudella. 15

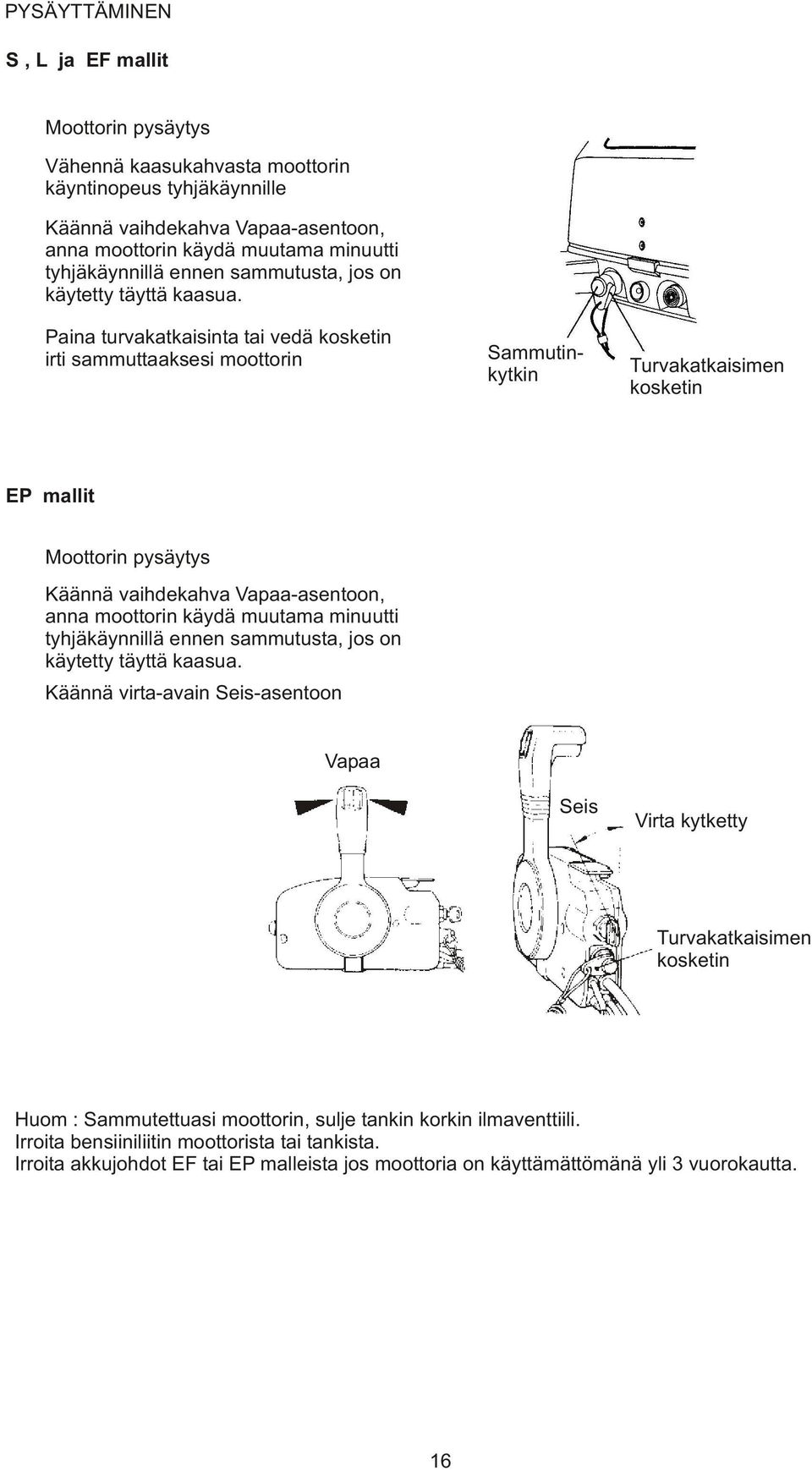

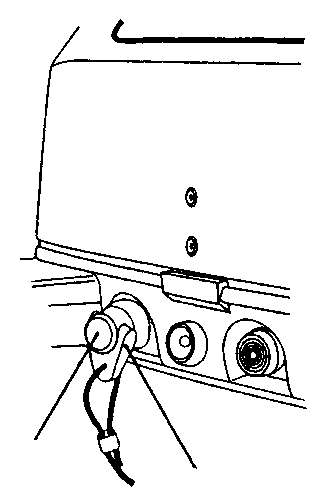

16 PYSÄYTTÄMINEN S, L ja EF mallit Moottorin pysäytys Vähennä kaasukahvasta moottorin käyntinopeus tyhjäkäynnille Käännä vaihdekahva Vapaa-asentoon, anna moottorin käydä muutama minuutti tyhjäkäynnillä ennen sammutusta, jos on käytetty täyttä kaasua. Paina turvakatkaisinta tai vedä kosketin irti sammuttaaksesi moottorin Sammutinkytkin Turvakatkaisimen kosketin EP mallit Moottorin pysäytys Käännä vaihdekahva Vapaa-asentoon, anna moottorin käydä muutama minuutti tyhjäkäynnillä ennen sammutusta, jos on käytetty täyttä kaasua. Käännä virta-avain Seis-asentoon Vapaa Seis Virta kytketty Turvakatkaisimen kosketin Huom : Sammutettuasi moottorin, sulje tankin korkin ilmaventtiili. Irroita bensiiniliitin moottorista tai tankista. Irroita akkujohdot EF tai EP malleista jos moottoria on käyttämättömänä yli 3 vuorokautta. 16

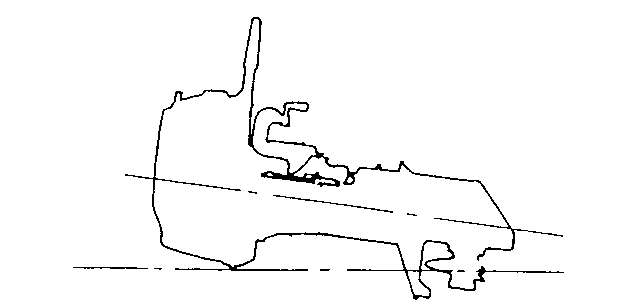

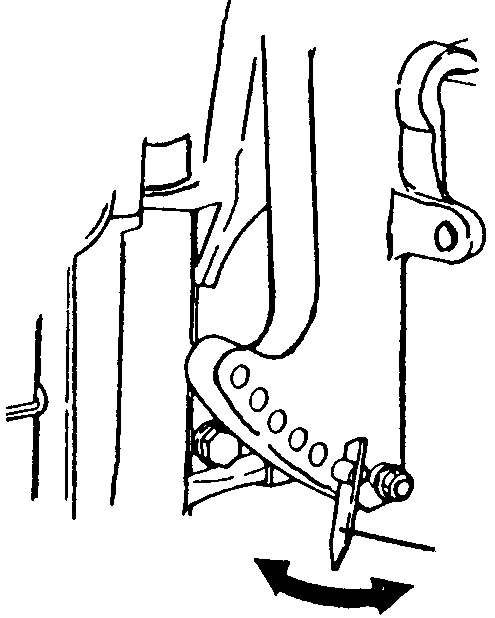

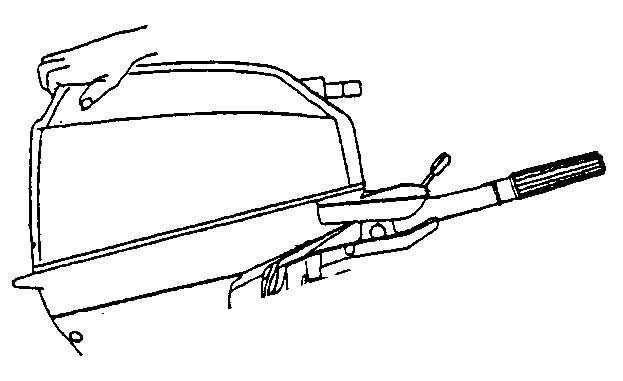

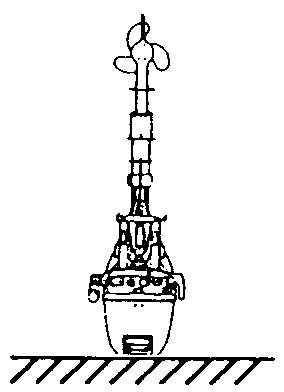

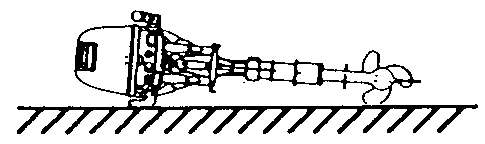

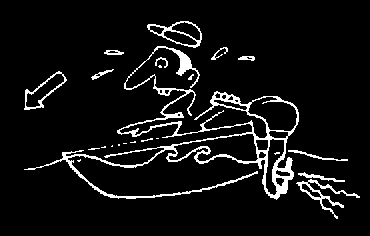

17 TRIMMIKULMA Moottorin trimmikulmaa voidaan säätää veneen peräpeilin tai kuormauksen mukaan. Valitse sellainen trimmikulma joka mahdollistaa kavitaatiolevyn olevan samansuuntainen vedenpinnan kanssa ajon aikana. Kohtisuora veden pintaan Oikea trimmikulma, vene kulkee vaakasuorassa 90 Väärä trimmikulma, siirrä rikipuikkoa ylös jos keula vajoaa Väärä trimmikulma, siirrä rikipuikkoa alas jos keula kohoaa Ylös Alas Rikipuikko MOOTTORN KIPPAUS YLÖS JA ALAS Kun kippaat moottoria varo jättämästä sormia kippinivelen väliin. Laske moottori rauhallisesti alas Huom : Sammuta moottori ennen kuin kippaat sen ylös Moottorin kippaus Peruutuslukko-vipu Paina peruutuslukko-vipua alas kunnes se pysähtyy. (Tämä on kippaus asento). Nyt voit kipata moottorin ylös kunnes se lukittuu. Kippaus ylös Moottorin alas laskeminen Vedä peruutuslukko-vipua ylös kunnes se pysähtyy. (Tämä on alas-asento). Nosta moottoria kevyesti ja laske moottori alas. Alas-asento Peruutuslukko-vipu Kippaus alas Ylös-asento (kippaus) 17

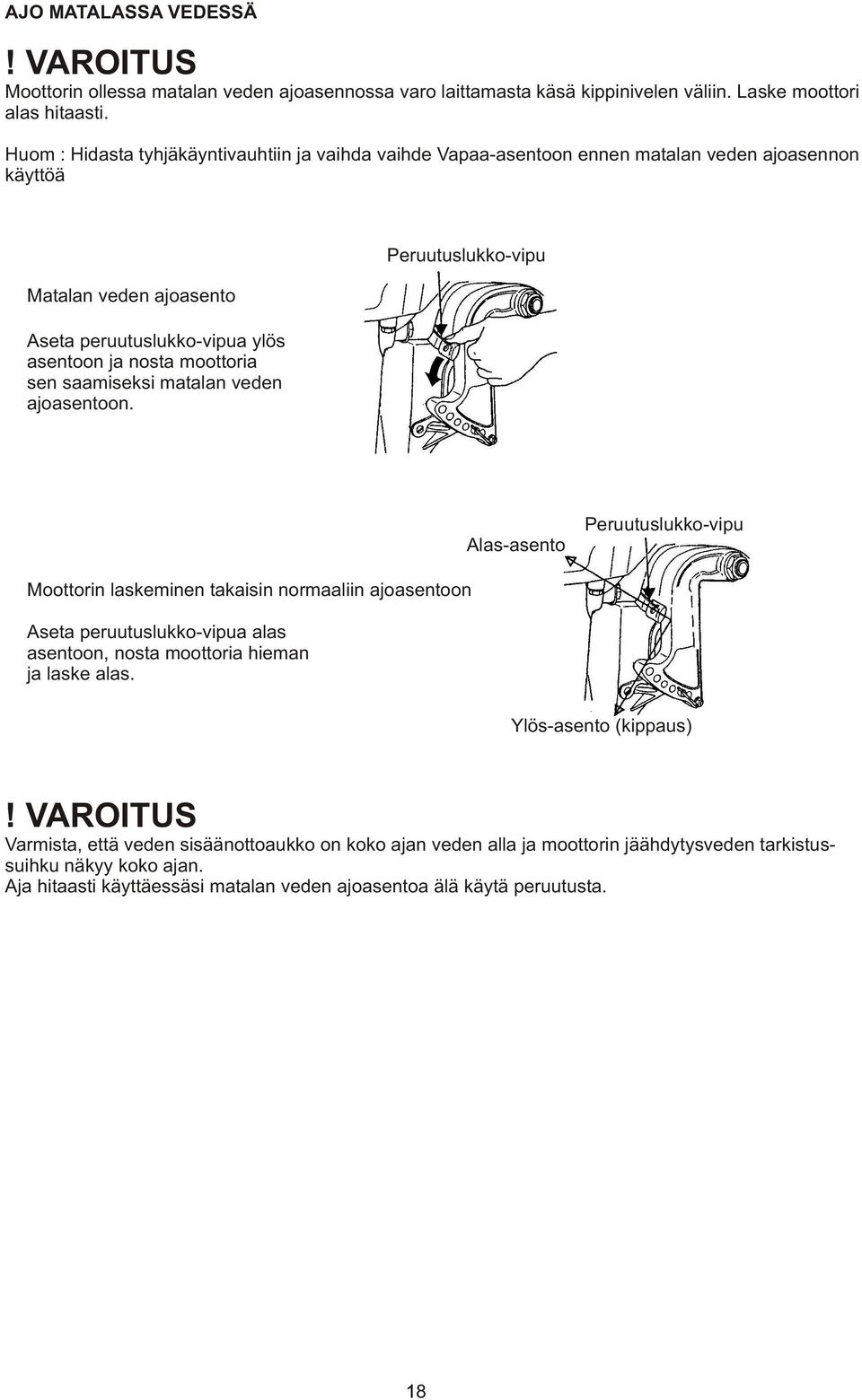

18 AJO MATALASSA VEDESSÄ Moottorin ollessa matalan veden ajoasennossa varo laittamasta käsä kippinivelen väliin. Laske moottori alas hitaasti. Huom : Hidasta tyhjäkäyntivauhtiin ja vaihda vaihde Vapaa-asentoon ennen matalan veden ajoasennon käyttöä Matalan veden ajoasento Aseta peruutuslukko-vipua ylös asentoon ja nosta moottoria sen saamiseksi matalan veden ajoasentoon. Peruutuslukko-vipu Alas-asento Peruutuslukko-vipu Moottorin laskeminen takaisin normaaliin ajoasentoon Aseta peruutuslukko-vipua alas asentoon, nosta moottoria hieman ja laske alas. Ylös-asento (kippaus) Varmista, että veden sisäänottoaukko on koko ajan veden alla ja moottorin jäähdytysveden tarkistussuihku näkyy koko ajan. Aja hitaasti käyttäessäsi matalan veden ajoasentoa älä käytä peruutusta. 18

19 MOOTTORIN KÄSITTELY MOOTTORIN SIIRTÄMINEN 1. Sammuta moottori. 2. Irroita bensiiniliitin, kaukosäätökaapelit sekä akkukaapelit moottorista. 3. Irroita moottori veneestä ja tyhjennä vesi vaihteistokotelosta. MOOTTORIN KANTAMINEN Pidä moottoria pystyasennossa kantaessasi sitä. MOOTTORIN SÄILYTYS Moottori tulisi säilyttää pystyasennossa Huom : Jos säilytät moottoria vaaka-asennossa, aseta se ylläolevan kuvan mukaisesti ohjauskahvan varaan (ohjauskahva alimmaisena). Älä koskaan kanna tai säilytä moottoria viereisen kuvan mukaisissa asennoissa. MOOTTORIN MAANTIEKULJETUS Maantiekuljetuksessa moottorin tulisi olla normaalissa käyttösaennosssaan Kuljetus kippiasennossa voi vahingoittaa moottoria, venettä jne. Jos moottorin evä asettuu liian lähelle tienpintaa pystyasennossa, kiinnitä moottori yläasentoon käyttäen aputukea. Moottorin vakiovarusteena oleva kippituki on tarkoitettu käytettäväksi vain jätettäessä vene laituriin tai rantauduttaessa moottorin tukemiseen kippiasentoon, ei maantiekuljetuksia varten. 19

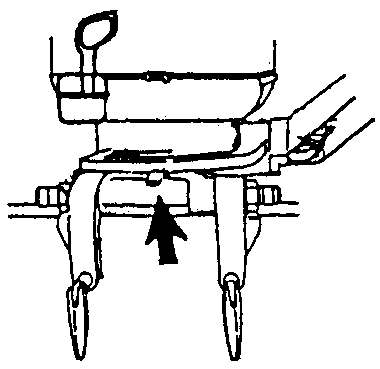

20 SÄÄDÖT OHJAUSKITKA (vain EPS ja EPL mallit) Ohjauksen jäykkyys voidaan säätää haulutuksi kääntämällä vipua suuntaan A jäykkyyden lisäämiseksi ja suuntaan B ohjauksen keventämiseksi.. Säädä ohjauksen jäykkyys sopivaksi välttääksesi moottorin äkillisen kääntymisen jos ote ohjauskahvasta irtoaa A Jäykkä B Kevyt KAASUKAHVA (vain S, EFS ja EFL mallit) Kaasukahvan jäykkyys voidaan säätää säätöruuvista. Kevyt Säätöruuvi Jäykkä KAUKOSÄÄTÖLAITTEN HALLINTAVIPU EPS, EPL, MALLIT Kaasukahvan jäykkyys voidaan säätää säätöruuvista. Kevyt Jäykkä Säätöruuvi SÄÄTÖEVÄ Säätöevää kääntämällä saadaan vene kulkemaan suoraan. Jos vene kääntyy oikealle, säädä evää suuntaan A. Jos vene kääntyy vasemmalle säädä evää suuntaan B. Säätöevä toimii myös anodina estäen korroosiota, joten älä maalaa tai voitele sitä. Kiristä kiinnitysruuvi säätämisen jälkeen huolellisesti. Säätöevä TARKASTUKSET JA YLLÄPITOHUOLTO HUOLEHDI MOOTTORISTASI Jotta moottorisi toimisi moitteettomasti on tärkeätä, että suoritat seuraavien ohjeiden mukaiset päivittäiset ja määräaikaiset huollot. Huoltovälit ovat normaalikäytön mukaiset. Jos käytät moottoria ammatiksesi tai siihen verrattavasti huoltoväliä täytyy lyhentää. Käytä vain alkuperäisiä varaosia. Muita kuin alkuperäisiä osia käytettäessä takuu ei ole voimassa. 20

21 PÄIVITTÄISET TARKISTUKSET Suorita seuraavat tarkistukset ennen ja jälkeen käytön KOHDE TARKISTUS TOIMENPIDE Jäähdytysvesi Moottoriöljy Tarkista polttoaineen määrä Tarkista roskat tai vesi polttoainesuodattimessa Tarkista polttoaineletkut Tarkista öljyn määrä Tarkista virta-avaimen toiminta Tarkista akun kunto Tarkista sytytystulpat Tarkista turvakatkaisimen toiminta Tarkista sähköjohdot Tarkista sytytystulpat Täytä säiliö Puhdista tai uusi Vaihda Täytä öljyä mittatikun ylempään merkkiin asti Korjaa tai uusi Korjaa tai uusi Puhdista tai uusi Korjaa tai uusi Korjaa tai uusi Puhdista tai uusi Tarkista kaasuttimen vivuston toiminta kaasukahvaa kierrettäessä Korjaa Käynnistin Tarkista vetoköyden kunto Tarkista tartuntahakojen kytkeytyminen Vaihda Korjaa tai uusi Vaihteisto ja potkuri Moottorin kiinnitys Tarkista että vaihteensiirtäjä liikkuu herkästi Tarkista potkurin kunto Tarkista potkurin mutterin tiukkuus ja saksisokka Tarkista kaikki moottoria veneeseen kiinnittävt pultit Tarkista rikipuikon asennus Säädä Uusi Kiristä Ohjauslaitteet Tarkista jäähdytysveden kierto tarkistussuihkusta moottorin käynnistyttyä Korjaa Työkalut ja varaosat Tarkista että mukanasi on työkalut sytytystulpan, potkurin jne. vaihtoa varten Tarkista että varakäynnistysköysi on mukana Polttoainejärjestelmä Sähkölaitteet Kaasuvivusto Tarkista ohjauslitteiston ja kaukoäätimen toiminta Korjaa Muut osat Tarkista anodin kiinnitys ja kunto Uusi 21

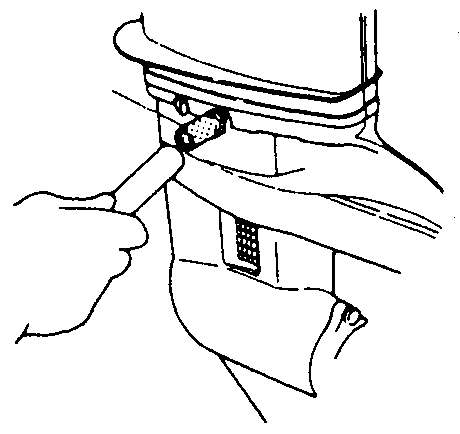

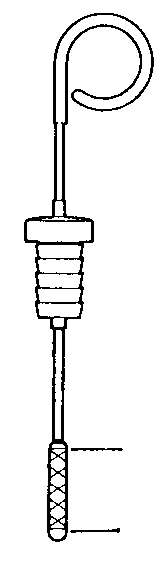

22 MOOTTORIÖLJYN TARKISTUS Jos öljyn pinta on liian alhainen moottorin kestoikä lyhenee merkittävästi. Öljynpinnan tarkistus : 1. Sammuta moottori ja aseta se pystyasentoon 2. Avaa moottorin suojakotelo 3. Poista mittatikku 4. Pyyhi öljy pois mittatikusta puhtaalla kankaalla 5. Laita mittatikku takaisin 6. Ota mittatikku uudelleen ulos ja tarkista öljyn taso 7. Laita mittatikku takaisin paikoilleen Öljyn täyttötulppa Mittatikku Yläpinta 1000 ml Alapinta 750 ml Huom : Vie moottori huoltoon, jos öljy on vaalean väristä tai sisältää runsaasti epäpuhtauksia. Jos öljynpinta on alhaalla tai alemman merkin tasalla, lisää suositeltua öljyä mittatikun ylempään merkkiin asti Kun lisäät mootoriin öljyä, käytä aina samaa merkkiä ja viskositeettiä Varo ettei öljyntäytön yhteydessä moottoriin pääse pölyä tai vettä Pyyhi ylimääräinen öljy pois kankaalla Jos öljyä täytetään yli öljyn mittatikun ylemmän merkin, poista ylimääräinen öljy HUUHTELU Jos moottoria on käytetty erittän suolaisessa tai muuten likaisissa vedessä tai sitä säilytetään pitkä aika käyttämättä huuhtele jäähdytysjärjestelmä puhtaalla vedellä Irroita potkuri ja potkurin kiinnityshelat ennen huuhtelua Älä koskaan käytä moottoria sisätiloissa tai muuten huonosti tuuletetuissa paikoissa. Pakokaasut sisältävät hiilimonoksidia joka on hengenvaarallista hengitettynä. Irroita potkuri ja painelevy Avaa vesitulppa ja ruuvaa huuhteluadapteri paikalleen. Liitä letku huuhteluadapteriin. Sulje vaihteistokotelossa olevat vedenottoaukot (esim.teipillä). Käytä moottoria vaihde vapaalla hiljaisilla kierrroksilla samanaikaisesti huuhdellen jäähdytysjärjestelmää. Huuhteluadapteri (lisävaruste) Tarkista, että jäähdytysveden tarkistus-suihku näkyy. Huuhtele 3-5 minuuttia valvoen, että jäähdytysvesi kiertää jatkuvasti. Sammuta moottori, sulje vesihana, irroita huuhteluadapteri ja teippi. Asenna potkuri paikoilleen. 22

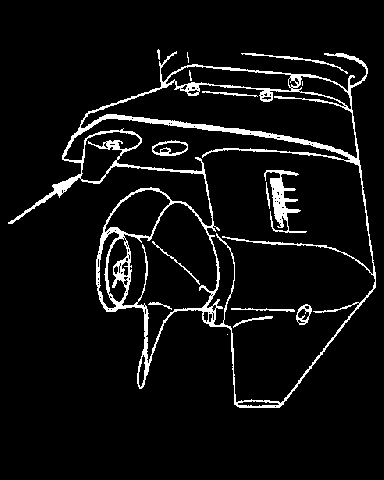

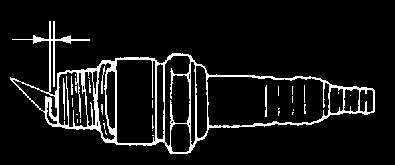

23 POTKURIN VAIHTO Rikkinäinen tai kulunut potkuri huonontaa moottorin suorituskykyä ja aiheuttaa ylimääräistä kulumista Varomaton potkurin käsittely saattaa aiheuttaa vahinkioja Ennen potkurin vaihtoa tai puhdistettaessa esim. vedessä olleista roskista : Pysäytä moottorin käynti ja laita vaihde vapaa-asentoon Irroita turvakatkaisimen kosketin Käytä hansikkaita työskennellessä 1. Avaa saksisokka, potkurinmutteri ja aluslevy 2. Irroita potkuri ja painelevy 3. Lisää vaseliinia potkurinakseliin ennen uuden potkurin asennusta 4. Asenna painelevy, potkuri, aluslevy, ja potkurinmutteri potkurinakselille 5. Asenna mutterin loveen uusi saksisokkaja taivuta se. Potkurinakseli Painelevy Potkuri Aluslevy Saksisokka Mutteri SYTYTYSTULPAN VAIHTO Sytytystulppa on vaihdettava jos se on nokinen tai kulunut!. Sammuta moottori 2. Avaa moottorin suojakotelo 3. Irroita sytytystulpan hattu 4. Irroita sytytystulppa kiertämällä vastapäivään käyttäen 16 mm avainta Käytä NGK DCPR - 6E sytytystulppaa Elektrodi Väli mm ANODIEN VAIHTO Anodit suojaavat moottoria galvaaniselta syöpymiseltä. Ne sijaitsevat vaihteistokotelossa ja moottorin pakokanavan kannessa. Kun anodi on syöpynyt enemmän kuin 2/3 on se uusittava. Huom : Älä koskaan maalaa tai rasvaa anodia Kiristä joka tarkastukerralla sen kiinnitysruuvi. ANODIEN VAIHTO Anodit suojaavat moottoria galvaaniselta syöpymiseltä. Ne sijaitsevat kavitaatiolevyn alla, moottorin rikikiinntyskohdassa sekä kiinnityshaarukassa. Kun anodi on syöpynyt enemmän kuin 2/3 on se uusittava. Huom : Älä koskaan maalaa tai voitele anodia Kiristä joka tarkastukerralla sen kiinnitysruuvi, joka saattaa löystyä anodin syöpymisestä johtuen. Anodi (säätöevä) Anodi 23

24 MÄÄRÄAIKAISTARKASTUKSET On tärkeätä tarkistaa ja huoltaa moottoria säännöllisesti. Noudata alla olevaa huoltotaulukkoa ja sen aikavälejä, tunteja tai kuukausia; kumpi tulee ensin täyteen. Huoltovälit Huoltokohde Ensimmäiset 20 tuntia / 1 kuukausi 50 tuntia / 3. Kuukautta Joka 100. tunti / 6. kuukausi Toimenpide Polttoainejärjestelmä Sytytys Käynnistys Moottori Kaasutin Letkut Käynnistinmoottori Polttoainesuodatin Polttoainesäiliö Sytytystulpat Käynnistysköysi Akku Sytytyksenajoitus Moottoriöljy ja öljynsuodatin Venttiilivälys Puhdista ja säädä Tarkista ja puhdista Tarkista ja uusi Puhdista Tarkista kärjet Poista karsta tai uusi Säädä Tarkasta kulumat ja hankaumat Tarkasta kiinnitys,nesteen määrä,varausaste Tarkista kosteus (suola) ja kaapeleiden kunto Vaihda Tarkista ja säädä Ajoitushihna Tarkista ja vaihda tarvittaessa Potkuri Tarkista lapojen kuluneisuus Vaihteisto Vaihteistoöljy Vaihda Vaihda Vaihda ja tarkista sisältääkö vettä Vesipumppu Tarkista kuluneisuus Uusi 12 kk välein Ruuvit ja mutterit Kiristä Liukuvat ja pyörivät osat Rasvanipat Lisää vaseliinia Ulkopuoliset osat Tarkasta syöpymät Sinkkianodi Tarkasta syöpymät Uusi tarvittaessa Anna huoltolikkeen suorittaa Huom : Perämoottorisi tarvitsee 300 tunnin välein täydellisen huollon ja tarkistuksen joka on suositeltavaa suorittaa valtuutetussa huoltoliikkeessä. 24

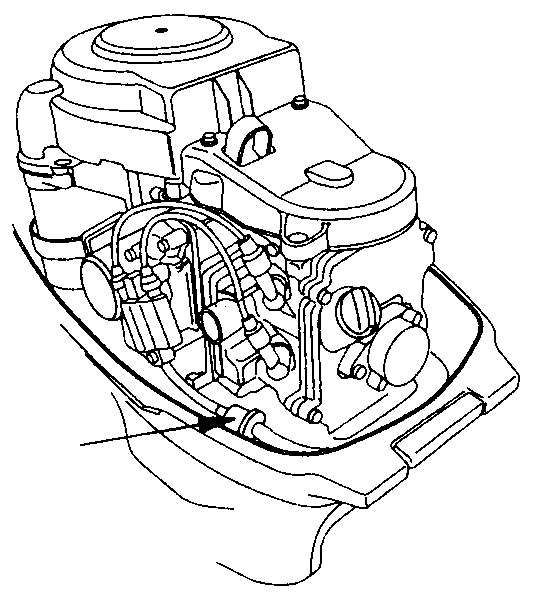

25 MOOTTORIÖLJYN VAIHTO Moottoriöljyyn sekoittunut vesi ja pöly lyhentävät moottorin kestoikää merkittävästi Moottoriöljyn vaihto : 1. Sammuta moottori ja käännä se kippiasentoon 2. Poista moottorin suojakuomu ja öljyntäyttötulppa. Anna moottorin jäähtyä. 3. Käännä ohjausta niin, että öljyn tyhjennysaukko on alaspäin. 4. Aseta jäteöljyastia tyhjennysruuvin alapuolelle. 5. Avaa öljyntyhjennysruuvi ja tyhjennä öljy moottorista. 6. Aseta öljyntyhjennysruuvi paikoileen ja kiristä. 7. Palauta moottori pystyasentoon. 8. Täytä moottori suositellulla öljyllä (katso allaolevaa taulukkoa) mittatikun ylempään merkkiin asti. 9. Sulje ja kiristä öljyntäyttötulppa. MOOTTORIÖLJY Käytä ainoastaan korkealuokkaista 4-tahti moottoriöljyä jotka täyttävät API SF, SG, SH TAI SJ luokituksen. Valitse öljyn viskositeetti allaolevan taulukon mukaan. Suositeltu moottoriöljy : 4 - tahti moottoriöljy Öljyn määrä Käytä SAE 10W-30/40 SF, SG, SJ, SL tai SM luokiteltua 4-tahti moottoriöljyä Noudata oheisen taulukon lämpötilan mukaisia öljyn laatuja ml 20W - 40, 20W - 50 Öljyntyhjennysruuvi MOOTTORI- ÖLJY 15W - 40, 15W W - 40, 10W W ILMAN LÄMPÖTILA Varo kuumaa moottoria. Moottoriöljy tulisi vaihtaa vasta kun moottori on jäähtynyt. Huom : Jos öljy sisältää vettä, se värjääntyy vaaleaksi. Ota yhteys lähimpään huoltoon. Jos öljy sisältää polttoainetta (tuoksuu voimakkaasti bensiinille), ota yhteys lähimpään huoltoon. 25

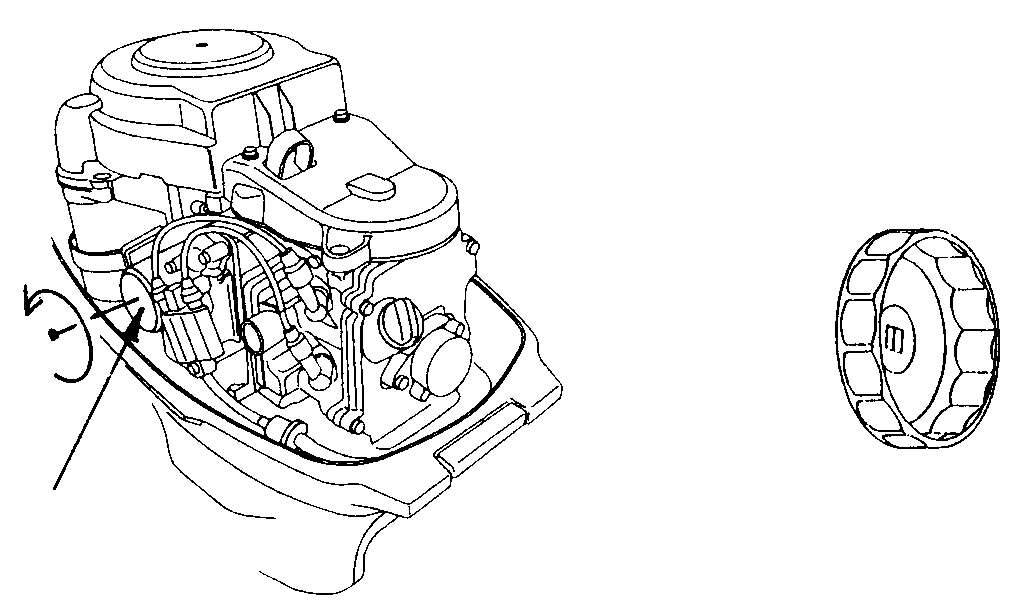

26 ÖLJYNSUODATTIMEN VAIHTO 1. Tyhjennä öljy moottorista 2. Aseta riepu tai vastaava pyyhe öljynsuodattimen alle estääksesi öljyä valumasta suojakoteloon. 3. Avaa öljynsuodatin kiertämällä vasenpaan. 4. Puhdista kiinnityskohdat. Lisää,ohut kalvo öljyä suodattimen tiivisteeseen, älä käytä vaseliinia. Ruuvaa uutta suodatinta kunnes tiiviste koskettaa runkoa, sen jälkeen kiristä 3/4-1 kierros. Öljynsuodatin Öljynsuodatimen avaustyökalu POLTTOAINESUODATTIMIEN JA -TANKIN PUHDISTUS Polttoainesuodattimet sijaitsevat tankin sisällä ja moottoritilassa Vesi ja lika polttoainesäiliössä aiheuttavat käyntihäiriöitä Tarkista ja puhdista tankki säännöllisesti sekä jos moottori on ollut käyttämättä pitkään (yli kolme kuukautta). Polttoaineliittimen putki Polttoainesuodatin Polttoaineliitin Suodatin Irroita polttoaineliittimen putki ja puhdista suodatin 26

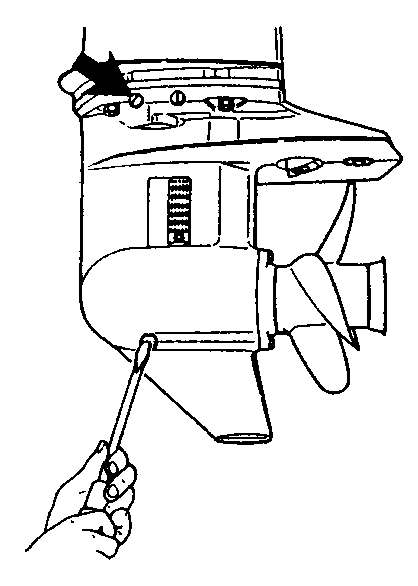

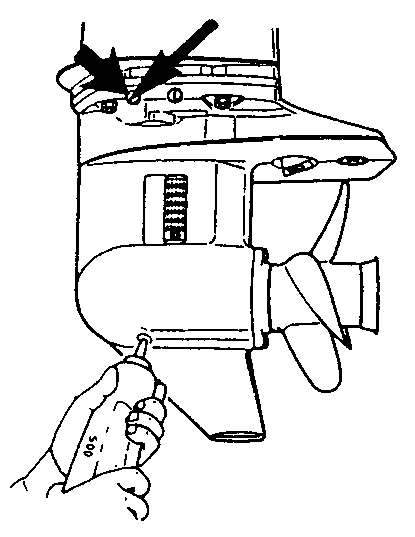

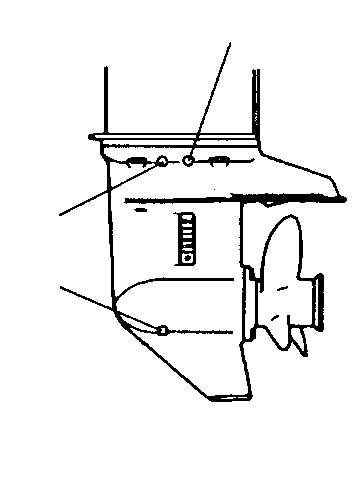

27 VAIHTEISTOÖLJYN VAIHTO 1. Avaa ylempi ja alempi öljyntäyttöruuvi ja tyhjennä öljy vaihteistosta. Huom : Jos öljy sisältää vettä, se värjääntyy vaaleaksi. Ota yhteys lähimpään huoltoon. 2. Aseta öljytuubin suutin alempaan täyttöaukkoon ja täytä kotelo puristamalla tuubista öljyä, kunnes se virtaa ulos ylemmästä aukosta. 3. Kiinnitä ylempi öljytulppa, sen jälkeen irroita öljytuubin suutin ja kiinnitä alempi tulppa. Huom : Suositeltu öljy API GL-5:SAE # 80 - # 90 Öljytilavuus : noin 370 ml Huom : TÄYTÄ ÖLJY AINA SITEN, ETTÄ SITÄ VIRTAA ULOS YLEMMÄSTÄ AUKOSTA, VASTA SEN JÄLKEEN VOIT OLLA VARMA, ETTÄ ÖLJYÄ ON RIITTÄVÄSTI! 27

28 MOOTTORIN SÄILYTYS Huollata moottorisi käyttötauon aikana Ennen moottorin huoltamista : Irroita sähköjohdot akusta Irroita sytytystulppien johdot (sytytystuppien "hatut") Älä käytä moottoria ilman vettä. MOOTTORI 1. Pese moottorin ulkopuoliset osat ja huuhtele jäähdytysvesijärjestelmä puhtaalla vedellä. Tyhjennä vesi kokonaan jäähdytysjärjestelmästä 2. Kuivata sähkölaitteet ja puhdista mahdollinen suola (merivdessä käytetyt moottorit) 3. Tyhjennä ja puhdista koko polttoainejärjestelmä ; letkut, polttoainepumppu ja kaasutin. Jos polttoainetta jää kaasuttimeen pitemmäksi ajaksi se aiheuttaa hartsikeräytymiä jotka saattavat tukkia suuttimet ja hidastaa kohon liikettä. 4. Irroita sytytystulpat ja suihkuta säilytysöljyä sytytystulpan rei'istä pyörittäen moottoria samanaikaisesti. 5. Vaihda mootoriöljy 6. Vaihda vaihteistoöljy 7. Lisää vaseliinia potkurinakseliin 8. Lisää vaseliinia liukuviin osiin, liittimiin, muttereihin ja ruuveihin 9. Säilytä moottoria pystyasennossa kuivassa paikassa AKKU STARTTIMOOTTORI 1. Irroita akkujohdot 2. Puhdista akku huolellisesti 3. Laita akkunapoihin vaseliinia 4. Lataa akku täyteen ennen säilytystä 5. Lataa akku säännöllisesti kerran kuukaudessa 6. Säilytä akku kuivassa paikassa 1. Laita vaseliinia starttimoottorin hammaspyörään ja akseliin 28

29 TARKASTUKSET ENNEN KÄYTTÖÖNOTTOA 1. Tarkista että vaihde ja kaasukaukosäätö toimivat moitteettomasti (Kierrä potkurinakselia samalla kun tarkistat vaihteen toiminnan, jotta vaihteensiirtovivusto ei vaurioituisi) Huom : Seuraavat toimenpiteet täytyy ottaa huomioon otettaessa moottoria ensi kertaa käyttöön säilytyksen jälkeen 1. Täytä polttoainesäiliö täyteen (12 ltr). 2. Lämmitä moottoria 3 minuuttia "VAPAA" - asennossa. 3. Aja 5 minuuttia tyhjäkäyntinopeudella 4. Aja 10 minuuttia puolinopeudella 2. ja 3. kohdassa säilytysöljy poistuu moottorista mahdollistaen täyden suorituskyvyn. 2. Tarkista akun nestetaso, mittaa jännite ja määritä nesteen ominaispaino Ominaispaino Jännite Varaustila 20 C volttia Täysin purkautunut ¼ Varaus ½ Varaus ¾ Varaus Täysi varaus 3. Tarkista että akku on ehjä ja johdot huolellisesti kiinnitetty MOOTTORI UPOKSISSA VEDESSÄ Kun olet saanut moottorin ylös vedestä vie se välittömästi huoltoon. Seuravassa hätäohjeet jos et saa moottoria välittömästi huoltoon. 1. Pese moottori puhtaalla vedellä poistaaksesi suolan ja lian. 2. Avaa moottoriöljyn tyhjennystulppa ja tyhjennä kaikki öljy ja vesi moottorista. 3. Irroita sytytystulpat ja vedä käynnistyskahvasta useita kertoja poistaaksesi veden moottorista. 4. Kaada riittävä määrä moottoriöljyä sytytystulppien rei'istä ja vedä käynnistyskahvasta useita kertoja jotta öljy leviäisi kaikkkialle moottoriin. KYLMÄLLÄ ILMALLA HUOMIOITAVA Jos jätät veneesi kylmällä ilmalla, alle 0 C on vaara, että vesipumppu jäätyy ja rikkoontuu. Välttääksesi sen, jätä moottori kippaamatta ylös. TARKASTUS MOOTTORIN OSUTTUA VEDENALAISEEN ESTEESEEN Moottorin osuminen pohjaan tai vedenalaiseen esteeseen voi aiheuttaa vakavia vaurioita. Vie moottori välittömästi huoltoon seuraavien kohtien tarkastamiseksi. 1. Moottoriyksikön kiinnitysruuvien tiukkuus ja kunto, vaihteiston kiinnitysruuvien kunto, moottorin kiinnitysruuvien kunto, potkurinakselikotelon ruuvien kunto, moottorin ripustusruuvien kunto. 2. Kumivaimentimien kunto, kippauksen rajoittimen kunto, rikipuikon kunto, vaihteiston ja potkurin kunto. Kaikki vaurioituneet osat on vaihdettava ja löystyneet pultit kiristettävä. 29

30 VIAN ETSINTÄ Jos moottorin toiminnassa on häiriöitä tarkista oheisen listan mukaan sen toiminta Moottori ei käynnisty Moottori käynnistyy, mutta sammuu Huono tyhjäkäynti Huono suorituskyky Liian suuri kierrosluku Liian alhainen kierrosluku Veneen nopeus alhainen Moottori ylikuumenee Mahdollinen syy Polttoainetankki tyhjä Vuoto tai huono kytkentä polttoainejärjestelmässä Ilmaa pääsee polttoainejärjestelmään Polttoainejärjestelmä Vaurioitunut polttoaineletku Polttoainetankin ilmaventtiili kiinni Polttoainesuodatin, -pumppu tai kaasutin tukossa Väärä moottoriöljy Väärä polttoaine Moottori saa liikaa bensiiniä Kaasuttimen säädöt ovat virheelliset Väärät sytytystulpat Likaa, nokea, tai muuta epäpuhtautta sytytystulpissa 30

31 Moottori ei käynnisty Moottori käynnistyy, mutta sammuu Huono tyhjäkäynti Huono suorituskyky Liian suuri kierrosluku Liian alhainen kierrosluku Veneen nopeus alhainen Moottori ylikuumenee Mahdollinen syy Huono kipinä tai ei kipinää Turvakatkaisin maadoittuu Sytytyksen ajoitus väärä Sähköjärjestelmä Turvakatkaisimen kosketin irti Johtokatkos tai huono maadoitus Rikkoutunut 20 amp sulake käynnistyspiirissä Vaihde ei ole vapaa-asennossa Akku purkautunut tai kaapelit huonosti kiinni tai hapettuneet Sytytysvirran katkaisija vaurioitunut Sähköjohdot tai -kytkennät virheelliset Käynnistinmoottori tai -solenoidi viallinen Puristusjärjestelmä Matala puristus Nokea palotilassa Väära venttiilivälys Matala öljynpaine / öljyntaso 31

32 Moottori ei käynnisty Moottori käynnistyy, mutta sammuu Huono tyhjäkäynti Huono suorituskyky Liian suuri kierrosluku Liian alhainen kierrosluku Veneen nopeus alhainen Moottori ylikuumenee Mahdollinen syy Kaasuvivuston väärä säätö Rittämätön jäähdytysveden kierto, pumppu tukossa tai rikki Viallinen termostaatti Potkuri kavitoi tai saa ilmaa Muut Väärä potkurvalinta (nousu) Vaurioitunut potkuri Väärä rikipuikon asento Vene kuormattu väärin Peräpeili liian korkea tai matala 32

33 TYÖKALUT JA VARAOSAT Seuraavat työkalut ja varaosat moottorin mukana vakiovarusteena. Huoltotyökalut Työkalupussi Pihdit Kiintoavain Kiintoavain Kiintoavaimen kahva Ruuvimeisseli Ruuvimeisselin kahva *13 mm 16 mm Risti- ja talttapää Varaosat Käynnistinköysi Sytytystulppa Saksisokka mm NGK DCPR 6 E Polttoainetankki Polttoaineletku ltr Moottoripakkauksessa Kaukosäätökotelo + kiinnitystarvikkeet Ohjauksen kiinnitysvarsi 1 1 Vain EP/EPT -mallit Moottorin kiinitysruuvit Mutterit Aluslevyt mm 8 mm 8 mm Vain EPT/EFT -mallit LISÄVARUSTEET Kierroslukumittari Potkurit Vaseliini Vaihteistoöljy Korjausmaali Moottoriöljy 33

34 POTKURI VAIHTOEHDOT Käytä alkuperäisiä potkureita Potkuri on valittava niin, että moottori saavuttaa suositellun käyntinopeuden : 15 = kierr./min 20 = kierr./min Kevyet veneet Raskaat veneet Potkuri no: Potkurin koko: lapojen lukum. halk * nousu mm halk * nousu " * 3 * 3 * 3 * 3 * 3 * 4 * 235 * * * * * * * * * * * * * * 7 Malli S L, UL 15,20 15,20 = Lisävaruste S = lyhyt (normaali), L = pitkä, UL = erikoispitkä KYTKENTÄKAAVIO S- malli Huom: Kaavio sisältää lisävarusteita 34 Johtojen värit B Musta L Sininen Br Ruskea G Vihreä Or Oranssi R Punainen W Valkoinen Y Keltainen Lg Vaalean vihreä P Pinkki Sb Taivaan sininen B / R Musta, punaiset juovat Y / R Keltainen, punaiset juovat R / W Punainen, valkoiset juovat W / R Valkoinen, punaiset juovat Br / W Ruskea, valkoiset juovat Huom: _.. _.. _ (lisävaruste)

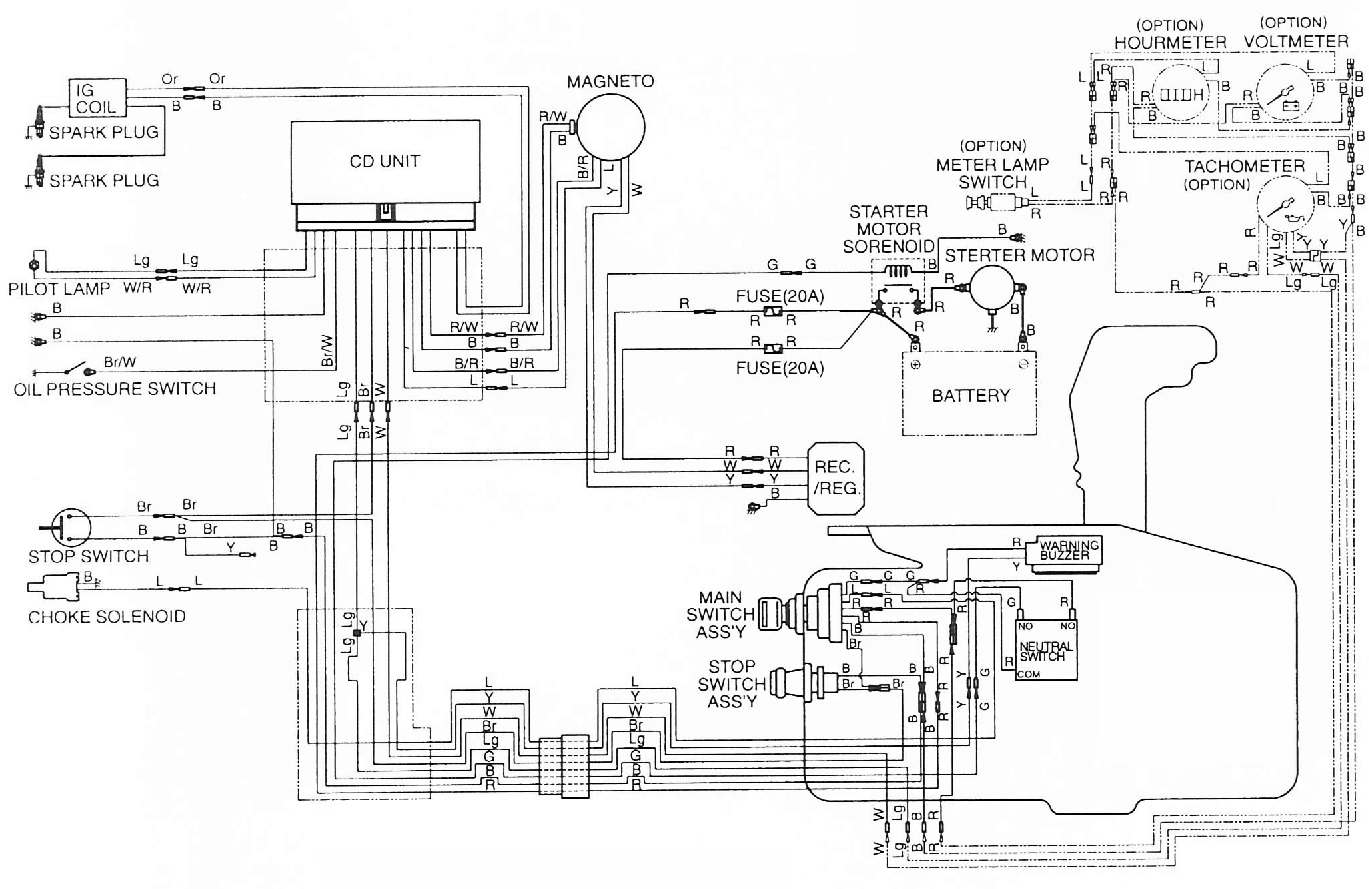

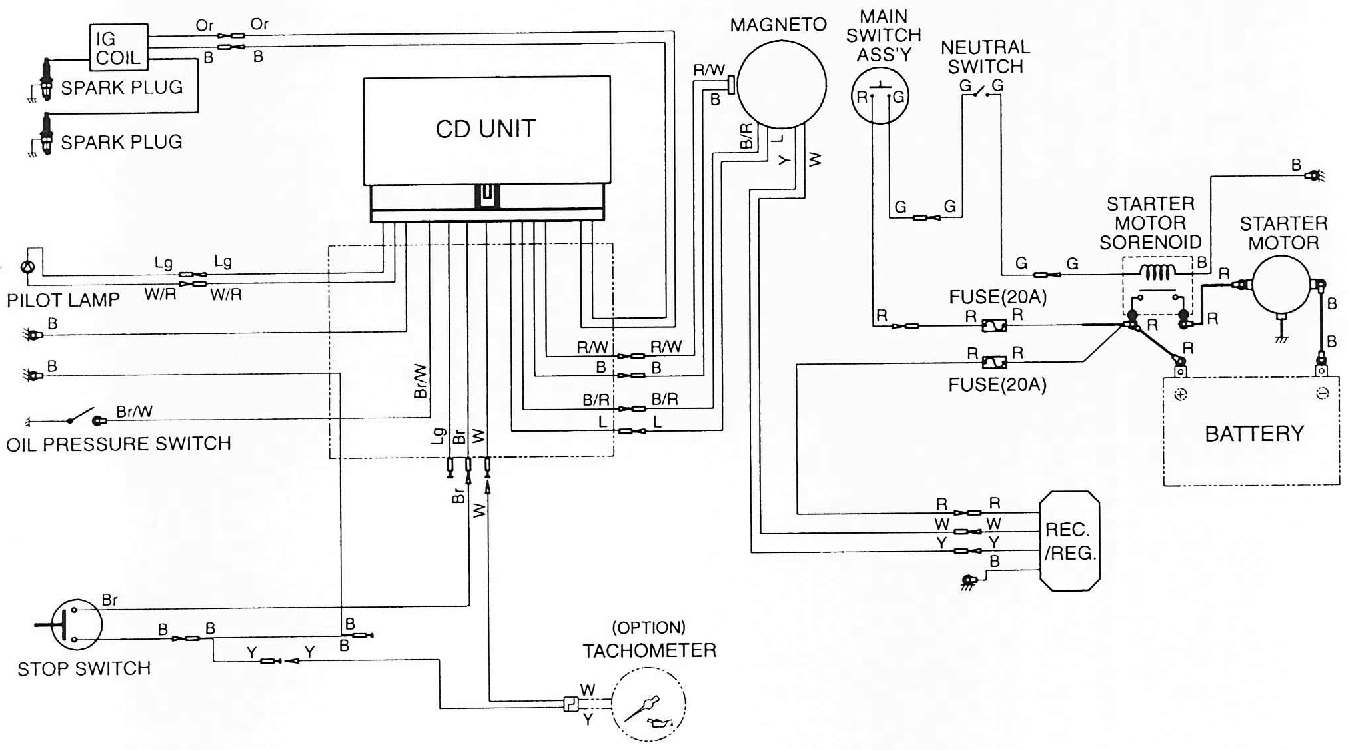

35 KYTKENTÄKAAVIO EF - malli EP - malli Huom: Kaavio sisältää lisävarusteita PAINA VIRTALUKON KYTKENTÄ POIS PÄÄLLÄ KÄYNNISTYS POIS PÄÄLLÄ KÄYNNISTYS B Br R R G L Huom: Kaavio sisältää lisävarusteita 35
