1 Juoksumaton huolto-ohje Maton huoltaminen on tärkeää Matto on juoksumaton tärkein osa. Sen kunnossa pitäminen takaa sen, että laite toimii moitteettomasti vuosikausia eteenpäin. Säännöllisin väliajoin tehdyt huoltotoimenpiteet lisäävät maton ja aluslevyn käyttöikää vähentävät tarpeettomia huoltoja ja korjauksia estävät sähköisten osien rikkoontumisen Lika aiheuttaa hankausta. Kun sitä kertyy maton alle, se toimii hiekkapaperin tavoin kuluttaen aluslevyn liukasta pinnoitetta, näin lyhentäen sekä maton että aluslevyn käyttöikää. Lisäksi huollon laiminlyöminen voi aiheuttaa maton ylikuumenemista, jolloin sen rakenteellliset kerrokset saattavat irtautua toisistaan. Tämän seurauksena maton reunat voivat taittua tai käpristyä sekä maton keskiosaan saattaa tulla aaltomaisia venymiä. Maton kireys tulee tarkastaa, ettei se ole liian löysällä. Jos matto on liian löysällä, se saattaa ohjautua sivulle ja vaurioitua. Kulunut matto saattaa kuumentaa laitteen muita osia (mm. moottorinohjauskorttia tai moottoria), jolloin ne ajan myötä rikkoontuvat. Kun maton kunnosta huolehditaan säännöllisesti, säästetään huoltokustannuksissa, eikä laitteen käyttöön tule turhia katkoksia. 1/9

Kun sitä kertyy maton alle, se toimii hiekkapaperin tavoin kuluttaen aluslevyn liukasta pinnoitetta, näin lyhentäen sekä maton että aluslevyn käyttöikää.

2 Juoksumaton huollossa muistettavaa Älä käytä mitään voiteluaineita matossa. Älä käytä kuumennettavaa vahaa, nestemäistä vahaa tai suihkutettavia voiteluaineita maton voiteluun. Älä käytä vanhaa maton aluslevyä, kun vaihdat uuden maton, vaan vaihda samalla uusi aluslevy. Älä käytä mitään suoja- tai voiteluaineita, kuten WD-40 maton juoksutai alapinnalle. Älä käytä maton puhdistukseen puhdistusaineita, jotka sisältävät ammonniakkia tai alkoholia. Älä kiristä mattoa liian kireälle, noudata annettuja ohjeita. Älä pese mattoa ja asenna sitä takaisin. Maton puhdistus Maton säännöllinen puhdistus estää lian kertymistä ja tekee käytöstä miellyttävää. Maton puhdistukseen tarvittavat välineet puhdas pyyhe (1) suora keppi tai viivain (1) laimennettua yleispuhdistusainetta karkea harja 2/9

Älä käytä maton puhdistukseen puhdistusaineita, jotka sisältävät ammonniakkia tai alkoholia. Älä kiristä mattoa liian kireälle, noudata annettuja ohjeita. Älä pese mattoa ja asenna sitä takaisin.

3 Puhdistaminen: 1. Maton aluslevyn ja maton väli: A. Työnnä kepin tai viivaimen avulla pyyhe maton alta toiselle puolelle (Kuva 1). B. Astu sivuille pyyhkeen päälle ja käytä juoksumattoa nopeudella 3 km/h (Kuva 2). Varmista, ettei pyyhe pääse irtoamaan juoksumaton ollessa käynnissä. C. Käytä juoksumattoa n. minuutin ajan ja pysäytä se. D. Kun matto pysähtyy, poista pyyhe (Kuva 3). Kuva 1 Kuva 2 Kuva 3 2. Maton pinta: Suihkuta laimennettua puhdistusainetta pyyhkeeseen ja pyyhi sillä maton pinta. Voimakkaasti likaantuneisiin kohtiin suihkuta suoraan pieni määrä ainetta ja hankaa kevyesti harjalla sekä pyyhi lopuksi puhtaaksi pyyhkeellä. 3. Sivukotelot: Suihkuta pesuainetta pyyhkeeseen ja pyyhi lopuksi sivukotelot puhtaaksi. 4. Pölypuhdistus: Katkaise laitteesta virta ja irrota virtajohto pistokkeesta. Imuroi lattia laitteen alta. Siirrä laite sivuun imuroinnin ajaksi. Poista moottorin suojakotelo, imuroi pehmeällä harjasuulakkeella kaikki pöly moottoritilasta ja moottorin sekä elektronisten komponenttien ympäriltä. Huom! Älä käytä metallista suulaketta, etteivät komponenentit vioitu, käytä ainoastaan pehmeätä harjasuulaketta. 3/9

minuutin ajan ja pysäytä se. D. Kun matto pysähtyy, poista pyyhe (Kuva 3). Kuva 1 Kuva 2 Kuva 3 2. Maton pinta: Suihkuta laimennettua puhdistusainetta pyyhkeeseen ja pyyhi sillä maton pinta.

4 Maton kiristys ja linjaus Tarvittava aika: 10 minuuttia Tarvittavat osat: Maalarin teippiä Viivain tai rullamitta Kynä Tarvittavat työkalut: ¼ kuusiokoloavain Maton kunnon ja kestävyyden kannalta on tärkeää, että maton kireys on säädetty oikein. Suosittelemme maton kireyden säätämistä kerran kuukaudessa, jos maton käyttöaste on korkea (8 10 h/päivä) ja joka toinen kuukausi, jos käyttö on vähäisempää (4 5 h / päivä). Vaihe 1: Löysää juoksumaton kireyttä ruuvamalla kireydensäätöruuveja kunnes rulla koskettaa suojalevyä. Maton tulee olla täysin löysällä. Huom! Tämä koskee sekä vasemman- että oikeanpuolista suojalevyä. KIREYDENSÄÄTÖ Vaihe 2: Laita n. 5 cm:n pala maalarinteippiä juoksumaton reunoihin molemmille puolille. 4/9

Suosittelemme maton kireyden säätämistä kerran kuukaudessa, jos maton käyttöaste on korkea (8 10 h/päivä) ja joka toinen kuukausi, jos käyttö on vähäisempää (4 5 h / päivä).

5 Vaihe 3: Vedä teippeihin viivat samalle linjalle aluslevyn päätykohtien kanssa. Huom! Älä liikuta mattoa, kun vedät viivoja. Tarkista, että molemmat viivat ovat linjassa aluslevyn päätykohtien kanssa. 7/16 11 mm Vaihe 4: Käytä viivainta tai mittaa ja vedä molempiin teippeihin viiva 11 mm:n päähän ensimmäisestä viivasta samansuuntaisesti sen kanssa. 5/9

Tarkista, että molemmat viivat ovat linjassa aluslevyn päätykohtien kanssa.

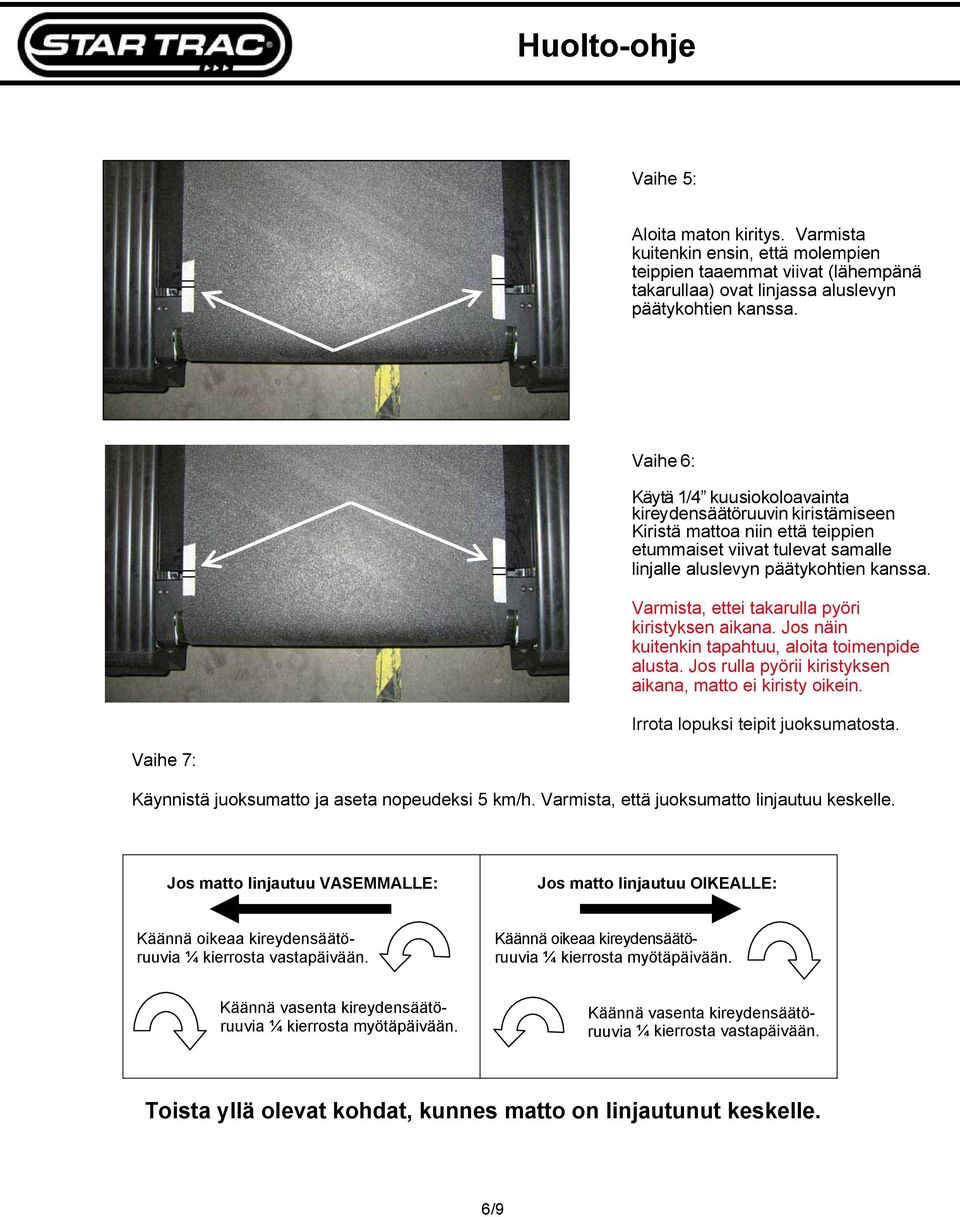

6 Vaihe 5: Aloita maton kiritys. Varmista kuitenkin ensin, että molempien teippien taaemmat viivat (lähempänä takarullaa) ovat linjassa aluslevyn päätykohtien kanssa. Vaihe 6: Käytä 1/4 kuusiokoloavainta kireydensäätöruuvin kiristämiseen. Kiristä mattoa niin että teippien etummaiset viivat tulevat samalle linjalle aluslevyn päätykohtien kanssa. Varmista, ettei takarulla pyöri kiristyksen aikana. Jos näin kuitenkin tapahtuu, aloita toimenpide alusta. Jos rulla pyörii kiristyksen aikana, matto ei kiristy oikein. Irrota lopuksi teipit juoksumatosta. Vaihe 7: Käynnistä juoksumatto ja aseta nopeudeksi 5 km/h. Varmista, että juoksumatto linjautuu keskelle. Jos matto linjautuu VASEMMALLE: Jos matto linjautuu OIKEALLE: Käännä oikeaa kireydensäätöruuvia ¼ kierrosta vastapäivään. Käännä oikeaa kireydensäätöruuvia ¼ kierrosta myötäpäivään. Käännä vasenta kireydensäätöruuvia ¼ kierrosta myötäpäivään. Käännä vasenta kireydensäätöruuvia ¼ kierrosta vastapäivään. Toista yllä olevat kohdat, kunnes matto on linjautunut keskelle. 6/9

Varmista, ettei takarulla pyöri kiristyksen aikana. Jos näin kuitenkin tapahtuu, aloita toimenpide alusta. Jos rulla pyörii kiristyksen aikana, matto ei kiristy oikein.

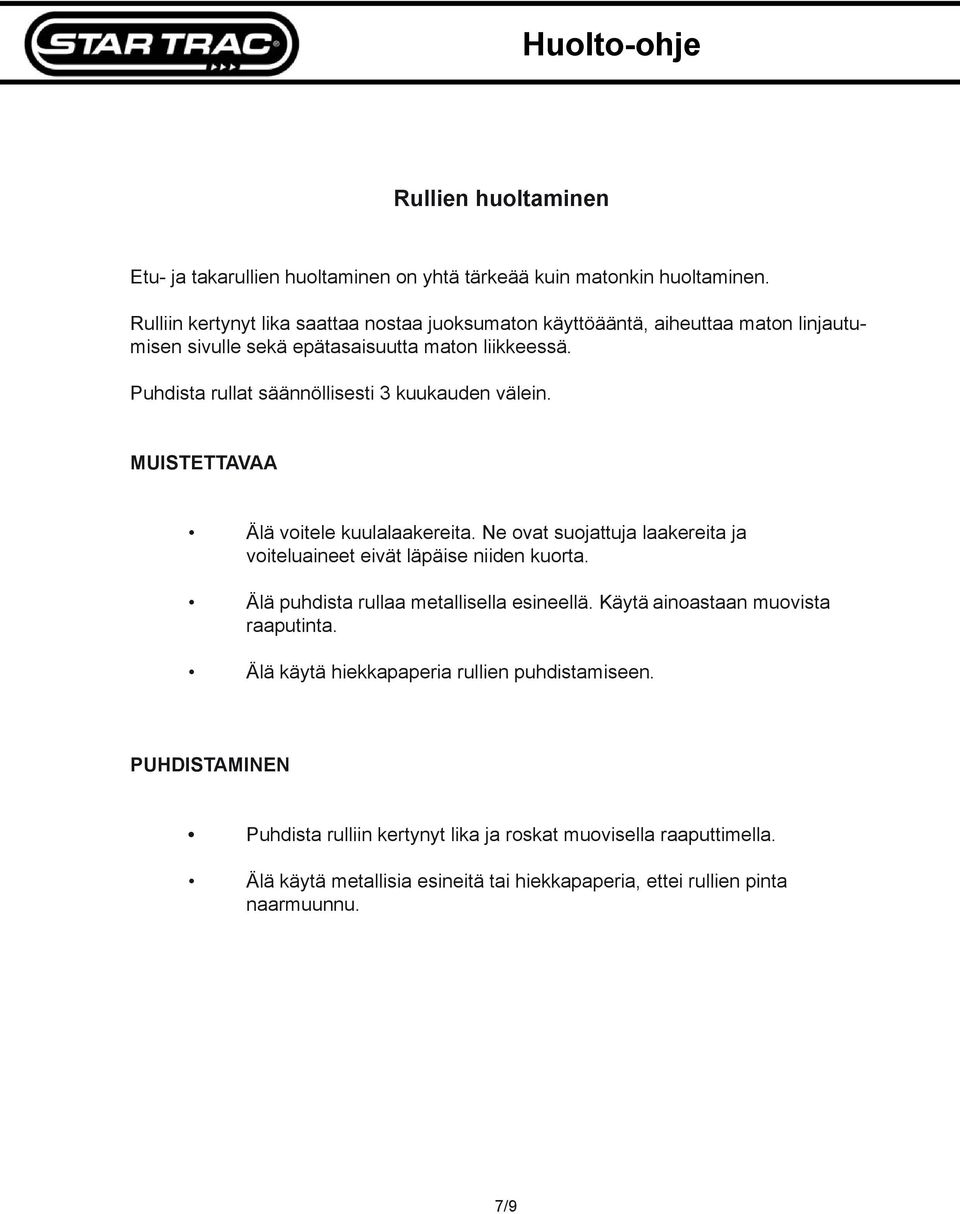

7 Rullien huoltaminen Etu- ja takarullien huoltaminen on yhtä tärkeää kuin matonkin huoltaminen. Rulliin kertynyt lika saattaa nostaa juoksumaton käyttöääntä, aiheuttaa maton linjautumisen sivulle sekä epätasaisuutta maton liikkeessä. Puhdista rullat säännöllisesti 3 kuukauden välein. MUISTETTAVAA Älä voitele kuulalaakereita. Ne ovat suojattuja laakereita ja voiteluaineet eivät läpäise niiden kuorta. Älä puhdista rullaa metallisella esineellä. Käytä ainoastaan muovista raaputinta. Älä käytä hiekkapaperia rullien puhdistamiseen. PUHDISTAMINEN Puhdista rulliin kertynyt lika ja roskat muovisella raaputtimella. Älä käytä metallisia esineitä tai hiekkapaperia, ettei rullien pinta naarmuunnu. 7/9

Puhdista rullat säännöllisesti 3 kuukauden välein. MUISTETTAVAA Älä voitele kuulalaakereita. Ne ovat suojattuja laakereita ja voiteluaineet eivät läpäise niiden kuorta.

8 Maton vahaaminen Juoksumatot, jotka vaativat säännöllistä vahaamista: TR 1000-sarja, TR 3000-sarja, TR 4000-sarja, TR 5500, TR 5600, TR 6500, TR 7500, S-TR, S-TRx. Maton säännöllinen vahaaminen lisää sekä maton että aluslevyn käyttöikää. Laite ilmoittaa automaattisesti vahauksen tarpeen 3000 km:n välein näyttöön käynnistettäessä tulevalla tekstillä REWAX BELT (VAHAA MATTO). Vahaa matto niin pian kuin mahdollista tai ota yhteyttä huoltopalveluun vahauksen suorittamiseksi. Ei-vahattavat juoksumatot: Tämän tyyppisen maton vahaaminen ei yleensä ole tarpeen. Jos juoksumatto kuitenkin pitää epätavallista ääntä tai matto linjautuu sivulle, maton alapuolen vahauksella voidaan parantaa maton ja rullien toimintaa, jolloin ääni pienenee ja maton linjaantuminen sivulle vähenee. Toimenpiteen suorittamisessa tarvitaan Pullo mattovahaa (varaosanumero ) Phillips-ristikantaruuvimeisseli no 2 Pyyhe (esim. 90 cm x 30 cm) Pitkä keppi tai viivain Huom! Noudata varovaisuutta toimenpidettä suorittaessasi. Jos toimenpiteen aikana ilmenee ongelmia, keskeytä ja ota yhteyttä valtuutettuun huoltohenkilöstöön. Vaihe 1: Puhdista matto ja juoksualusta edellä kuvatun ohjeen mukaisesti. Puhdistus tulee aina suorittaa ennen maton vahaamista. Irrota ruuvimeisseliä käyttäen vasemman- ja oikeanpuoleisen suojalevyn kiinnitysruuvit (Kuva 4). Irrota molemmat suojalevyt (Kuva 5). 8/9 Kuva 4 Kuva 5

Laite ilmoittaa automaattisesti vahauksen tarpeen 3000 km:n välein näyttöön käynnistettäessä tulevalla tekstillä REWAX BELT (VAHAA MATTO).

9 Huom! Seuraava vaihe pitää sisällään työskentelyä liikkuvien osien kanssa. Huolehdi, että työvaiheen aikana pidät vaatteet, pitkät hiukset, pitkät roikkuvat korut jne. poissa liikkuvien osien läheisyydestä. Vaihe 2: Kiinnitä pilli vaha-ainepulloon (Kuva 6). Käynnistä juoksumatto ja käytä sitä nopeudella 5 km/h 3 4 minuuttia. Pidä matto käynnissä samalla nopeudella ja ruiskuta vahaa 5 8 kertaa maton vasemmalle puolelle (Kuva 7) ja sen jälkeen 5 8 kertaa maton oikealle puolelle (Kuva 8). Tarkista pullon sisältö ja varmista, että olet käyttänyt ainakin puolet pullon sisällöstä (Kuva 9). Käytä juoksumattoa n. 2 minuutin ajan (Kuva 10). Kuva 6 Kuva 7 Kuva 8 Vaihe 3: Kuva 9 Kuva 10 Pysäytä juoksumatto ja asenna molemmat suojalevyt paikoilleen (Kuva 11). Pyyhi pois ylimääräinen vaha (Kuva 12). Kuva 11 Kuva 12 Vahattavien mattojen kohdalla tulee päivittää laitteen tiedot poistamalla REWAX BELT (VAHAA MATTO) -viesti Huoltovalikosta (Maintenance Mode). Huoltopalveluiden yhteystiedot 9/9

Pidä matto käynnissä samalla nopeudella ja ruiskuta vahaa 5 8 kertaa maton vasemmalle puolelle (Kuva 7) ja sen jälkeen 5 8 kertaa maton oikealle puolelle (Kuva 8).
