Huoltolokikirja C01

Transkriptio

1 Huoltolokikirja C01

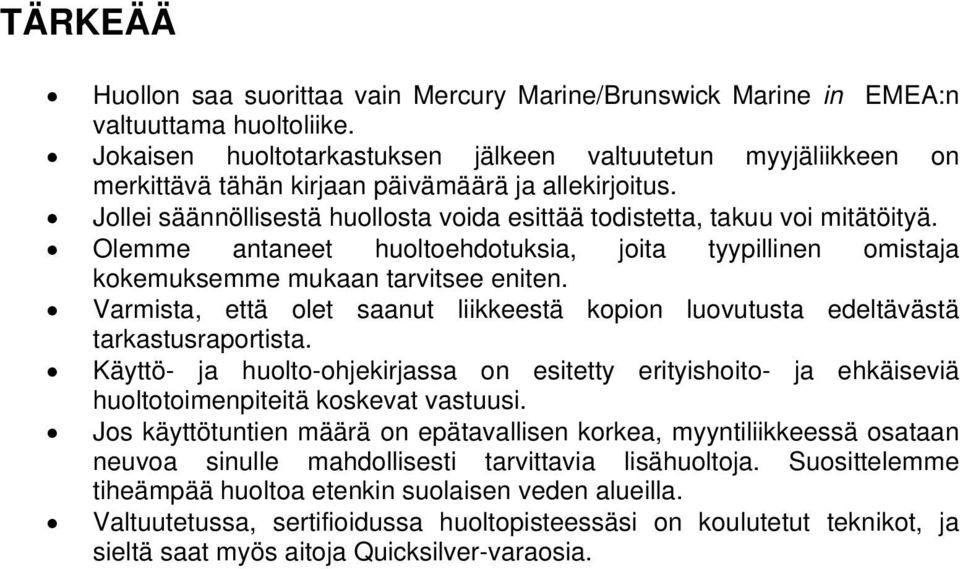

2 TÄRKEÄÄ Huollon saa suorittaa vain Mercury Marine/Brunswick Marine in EMEA:n valtuuttama huoltoliike. Jokaisen huoltotarkastuksen jälkeen valtuutetun myyjäliikkeen on merkittävä tähän kirjaan päivämäärä ja allekirjoitus. Jollei säännöllisestä huollosta voida esittää todistetta, takuu voi mitätöityä. Olemme antaneet huoltoehdotuksia, joita tyypillinen omistaja kokemuksemme mukaan tarvitsee eniten. Varmista, että olet saanut liikkeestä kopion luovutusta edeltävästä tarkastusraportista. Käyttö- ja huolto-ohjekirjassa on esitetty erityishoito- ja ehkäiseviä huoltotoimenpiteitä koskevat vastuusi. Jos käyttötuntien määrä on epätavallisen korkea, myyntiliikkeessä osataan neuvoa sinulle mahdollisesti tarvittavia lisähuoltoja. Suosittelemme tiheämpää huoltoa etenkin suolaisen veden alueilla. Valtuutetussa, sertifioidussa huoltopisteessäsi on koulutetut teknikot, ja sieltä saat myös aitoja Quicksilver-varaosia.

3 Tämä lokikirja on tarkoitettu avuksesi. Täytä siihen moottorisi/veneesi tiedot, sillä voit tarvita niitä myöhemmin. Näiden tietojen pitäminen ajan tasalla on tärkeää. Moottorin sarjanumero... Mallinumero... Vetolaitteen sarjanumero... Mallinumero... Peräpeilin sarjanumero... Mallinumero... Ostopäivä... Potkurin numero... Nousu... Virtalukon numero... Venemalli... Venemerkki... Veneen pituus... Rungon numero... Omistajan nimi. Osoite... Postinumero... Postitoimipaikka... Maa... Omistajan/osoitteen vaihdos... Päivämäärä... Omistajan nimi. Osoite... Postinumero... Postitoimipaikka... Maa... Omistusoikeuden siirtyminen: jos olet hankkinut tämän tuotteen sen alkuperäiseltä omistajalta, sinun tulee antaa osoitetietosi paikalliseen myyntiliikkeeseen, jotta voit hyötyä jäljellä olevasta takuuajasta. Katso lisätietoja käyttö- ja huolto-ohjekirjasta. 1

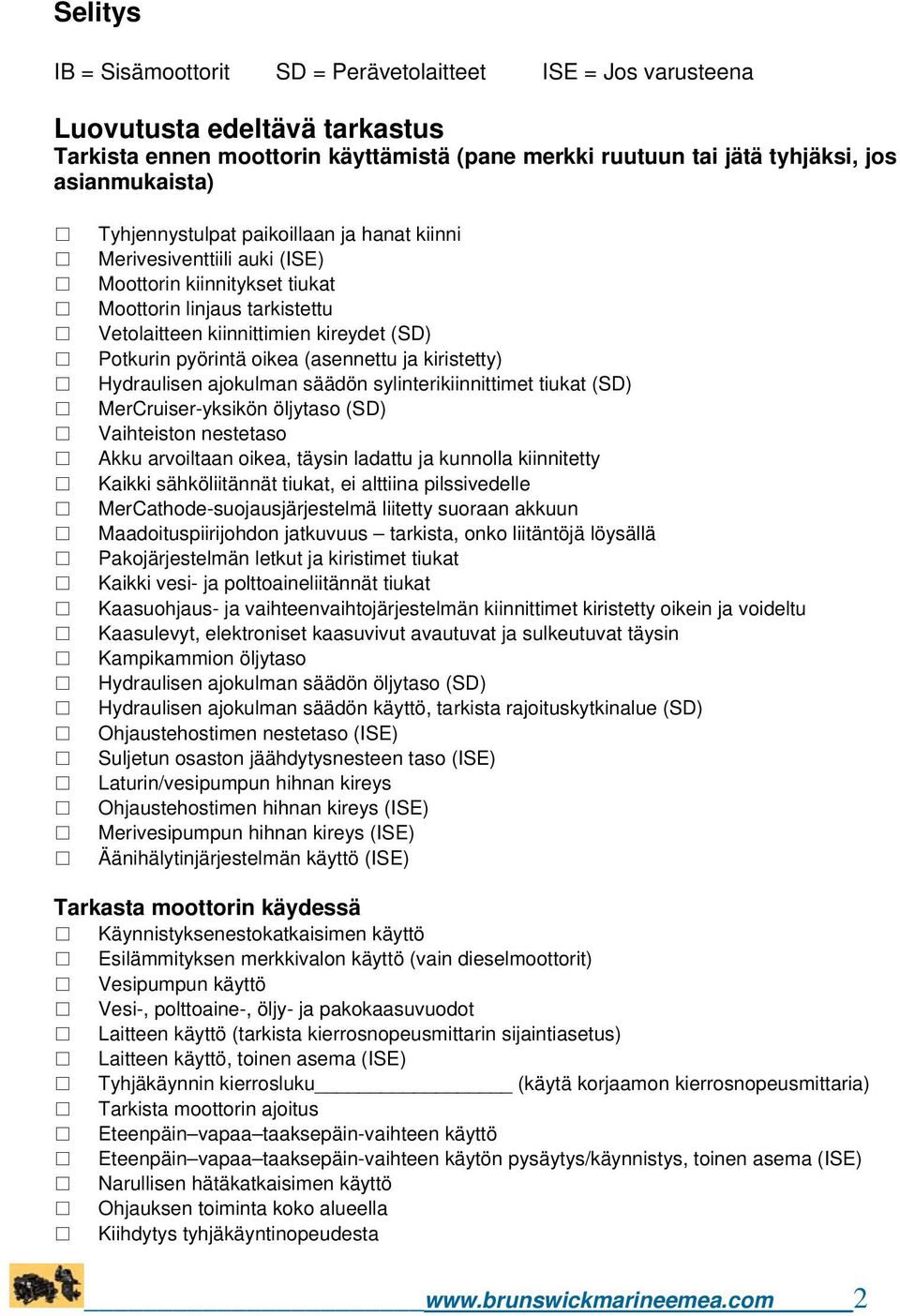

4 Selitys IB = Sisämoottorit SD = Perävetolaitteet ISE = Jos varusteena Luovutusta edeltävä tarkastus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tyhjennystulpat paikoillaan ja hanat kiinni Merivesiventtiili auki (ISE) Moottorin kiinnitykset tiukat Moottorin linjaus tarkistettu Vetolaitteen kiinnittimien kireydet (SD) Potkurin pyörintä oikea (asennettu ja kiristetty) Hydraulisen ajokulman säädön sylinterikiinnittimet tiukat (SD) MerCruiser-yksikön öljytaso (SD) Vaihteiston nestetaso Akku arvoiltaan oikea, täysin ladattu ja kunnolla kiinnitetty Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle MerCathode-suojausjärjestelmä liitetty suoraan akkuun Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Pakojärjestelmän letkut ja kiristimet tiukat Kaikki vesi- ja polttoaineliitännät tiukat Kaasuohjaus- ja vaihteenvaihtojärjestelmän kiinnittimet kiristetty oikein ja voideltu Kaasulevyt, elektroniset kaasuvivut avautuvat ja sulkeutuvat täysin Kampikammion öljytaso Hydraulisen ajokulman säädön öljytaso (SD) Hydraulisen ajokulman säädön käyttö, tarkista rajoituskytkinalue (SD) Ohjaustehostimen nestetaso (ISE) Suljetun osaston jäähdytysnesteen taso (ISE) Laturin/vesipumpun hihnan kireys Ohjaustehostimen hihnan kireys (ISE) Merivesipumpun hihnan kireys (ISE) Äänihälytinjärjestelmän käyttö (ISE) Tarkasta moottorin käydessä Käynnistyksenestokatkaisimen käyttö Esilämmityksen merkkivalon käyttö (vain dieselmoottorit) Vesipumpun käyttö Vesi-, polttoaine-, öljy- ja pakokaasuvuodot Laitteen käyttö (tarkista kierrosnopeusmittarin sijaintiasetus) Laitteen käyttö, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Tarkista moottorin ajoitus Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö Ohjauksen toiminta koko alueella Kiihdytys tyhjäkäyntinopeudesta 2

5 Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Säätöevän säätö (ISE) Käytä DDT/CDS-sylimikroa moottorin toiminnan tarkistamiseen Tarkasta ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Jäähdytysnesteen taso Levitä Quicksilver Corrosion Guard -öljyä moottoriin Vahvistan, että yllä mainitut tarkastukset on suoritettu Teknikon nimi: Venemekaanikon passin numero: Päivämäärä: Jälleenmyyjän leima: Jälleenmyyjän numero: 3

6 Säilytyksen valmistelu VAARA Tee seuraava turvatoimenpide veneen ollessa varastossa tai kuljetettavana: poista akun pluskaapeli (+). Tällöin moottoria ei voida käynnistää vahingossa eikä se pääse ylikuumenemaan tai vaurioitumaan veden puutteen tai käynnistysmoottorin vaurion tähden. Suojaa moottoria vaurioilta, ruostumiselta, syöpymiseltä ja likaantumiselta. Älä sulje astiaan tai kääri tiiviisti muoviin tai pressuun, sillä mahdollisesti muodostuva kosteus voi aiheuttaa ulkoisia ja sisäisiä ruostevaurioita. Katso käyttö- ja huolto-ohjekirjan voitelutaulukkoa. Voitele kääntörunko, kippiputki ja hallintalaitevivusto Irrota sytytystulpat Levitä Quicksilver Storage Seal -tiivistettä kaasuttimen ja sytytystulppien reikiin Kytke sytytystulppien johdot. Varmista, että johdot kytketään oikeisiin tulppiin. Puhdista moottorin ulkopinta, mukaan lukien kaikki näkyvät voimanoton osat. Ruiskuta Quicksilver corrosion guard -öljyllä Levitä Quicksilver Corrosion Guard -öljyä kaikille maalipinnoille Irrota potkuri. Voitele potkurin akseli ja asenna potkuri takaisin Kun varastoit veneen talveksi, varmista, että vaihteistokotelon tyhjennysreiät ovat auki, jotta vesi pääsee valumaan ulos. Puhdista johtokappaleella Jos veneeseen on asennettu nopeusmittari, irrota vedenottoletku ja anna sen tyhjentyä. Yhdistä letku uudelleen. Sisäänjäänyt vesi jäätyy, saaden vaihteistokotelon ja/tai vesipumppukotelon halkeamaan Tyhjennä ja täytä vaihteistokotelo uudelleen Quicksilver Gear Lube -öljyllä ennen varastointia. Tarkasta voitelu- ja täyttöaukkojen alapuolella olevat tiivisteet. Vaihda vaurioituneet tiivisteet ennen takaisin asentamista Huomautus: Jos esiin tulee vettä tai neste näyttää maitomaiselta, vaihteistokoteloon pääsee vettä. Anna paikallisen valtuutetun korjaamon huoltaa laite ennen varastointia. Jos näin ei tehdä, vaihteet, laakerit ja akselit saattavat vaurioitua. 4

7 Asiakkaan toimitustarkastus (Pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Suorita ja käsittele takuun rekisteröinti - Anna asiakkaalle kopio. Käyttö- ja huolto-ohjekirja Anna asiakkaalle ja käy hänen kanssaan läpi sen sisältö. Korosta "turvallisuusvaroitusten tärkeyttä ja Mercuryn moottoritestausmenettelyä Laitteiston käyttö - Selitä/näytä Narullinen hätäkatkaisin Ohjauksen vääntömomentti tai veto, syy ja seuraus, luja ote ohjauspyörästä, veneen pyörähdys, ajokulma vapaa-ohjaukseen. Yhdysvaltain rannikkovartioston kapasiteettikilpi/ce-kapasiteettikilpi Oikeat istuinpaikat Pelastusliivin ja kelluntatyynyn tärkeys MerCruiserin ominaisuudet ja varoitusjärjestelmä SmartCraft-mittari(e)n toiminnot Säilytys talvella ja huoltotaulukko Moottori Vene Traileri (jos käytetään) Perämoottorin ulkonäkö on hyväksyttävä (Maali, koppa, tarrat jne.) Takuu anna asiakkaalle ja selitä rajoitettu takuu. Selitä myyntiliikkeen palvelut Vahvistan, että yllä olevat tiedot on annettu ja selitetty asiakkaalle. Myyjän nimi: Päivämäärä: Jälleenmyyjän leima: Jälleenmyyjän numero: 5

8 Ensimmäisten 3 kuukauden käytön (tai 20 tunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Tarkista moottorin linjaus Voitele kaikki rasvanipat ja rihlat Voitele ohjauskaapeli Huolla akku ja navat Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin. Tarkista kaikki nestetasot Tarkista hydraulisen ajokulman säädön käyttö (SD) Vetohihnat tarkista kireys Vaihda moottoriöljy ja suodatin Tarkista moottorin puristus Tarkista moottorin käydessä Vesipumpun käyttö Kaasun ja vaihteenvaihdon lisälaite / käyttö Kierrosluku tyhjäkäynnillä Tarkista moottorin ajoitus Ohjausjärjestelmän käyttö Mittarien ja narullisen hätäkatkaisimen käyttö Tarkista moottorin käyttölämpötila, öljynpaine, varausvirta Tarkista äänihälytys Käytä DDT/CDS-sylimikroa Tarkista vikakoodit Tarkista ECU:n ja anturien toiminta Tarkista kaasuttimen säätö (ISE) Tarkista ajon jälkeen Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit ja -järjestelmä Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset

9 Vuotuinen (tai 100 käyttötunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Moottorin linjauksen tarkistus Moottorin takakiinnitykset (54 Nm:n momenttiin) (SD) Kippirenkaan kiristysruuvit (74 Nm:n momenttiin) Merivesipumppu purkaminen ja tarkastus Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Vaihteiston nestetaso (IB) Voitele kaikki vetolaitteen rasvanipat (SD) Vetolaitteen palkeet ja kiristimet tarkastus (SD) Voitele ohjauskaapeli Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Huolla akku ja navat Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin Kampikammion öljyn ja suodattimen vaihto Suljetun jäähdytysjärjestelmän jäähdytysneste vaihda tarvittaessa Suljettu jäähdytys - tarkasta painekorkin letkut ja kiristimet (ISE) Lämmönvaihdin puhdista merivesiosasto ja tarkista suoja-anodit (ISE) Moottorin pakojärjestelmä tarkastus Vetohihnat tarkista kireys Liekinsammuttimen kampikammion ilmausletku ilmansuodattimen puhdistus/tarkastus Positiivinen kampikammion tuuletusventtiili vaihto (ISE) Vaihteenvaihto- ja kaasuvivuston voitelu Ohjaustehostimen nestetaso (SD) Vedenerottimen polttoaineensuodatin vaihto (ISE) Tarkista puristus vaihda sytytystulpat tarvittaessa Tarkasta sytytystulpat, virranjakajan kansi ja roottori Voitele potkuriakselin, vetoakselin ja vaihdeakselin rihlat (SD) Tarkasta korroosionsuoja-anodit/mercathode (ISE) Tarkista moottorin käydessä Käynnistyksenestokatkaisimen käyttö Vesipumpun, jäähdytysjärjestelmän ja termostaatin toiminta Tarkista, ettei ole öljy-, polttoaine-, vesi- ja pakokaasuvuotoja Laitteen toiminta / laitteen toiminta, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Säätöevän säätö (ISE) 7

10 Ohjauksen toiminta koko alueella Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Tarkista ajoitus Käytä DDT/CDS-sylimikroa Tarkista, onko vikakoodeja Tarkista ECU:n ja anturien toiminta Tarkista ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit Quicksilver MerCathode -järjestelmä testaa lähtö (ISE) Tarkista/nollaa vikakoodit (ISE) Äänihälytinjärjestelmän käyttö (ISE) Säilytys Pitkäaikainen säilytysmenettely valmis Seuraa ohjekirjan "Käyttö, huolto ja takuu" menettelyohjeita talvisäilytystä tai muuta pidempiaikaista säilytystä varten (2 kk tai pidemmäksi ajaksi) Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset

11 Vuotuinen (tai 200 käyttötunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Moottorin linjauksen tarkistus Moottorin takakiinnitykset (54 Nm:n momenttiin) (SD) Kippirenkaan kiristysruuvit (74 Nm:n momenttiin) Merivesipumppu purkaminen ja tarkastus Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Vaihteistoöljy (SD) Vaihteiston nestetaso (IB) Voitele kaikki vetolaitteen rasvanipat (SD) Vetolaitteen palkeet ja kiristimet tarkastus (SD) Voitele ohjauskaapeli Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Huolla akku ja navat Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin Kampikammion öljyn ja suodattimen vaihto Suljetun jäähdytysjärjestelmän jäähdytysneste vaihda tarvittaessa Suljettu jäähdytys - tarkasta painekorkin letkut ja kiristimet (ISE) Lämmönvaihdin puhdista merivesiosasto ja tarkista suoja-anodit (ISE) Moottorin pakojärjestelmä tarkastus Vetohihnat tarkista kireys Liekinsammuttimen kampikammion ilmausletku ilmansuodattimen puhdistus/tarkastus Positiivinen kampikammion tuuletusventtiili vaihto (ISE) Vaihteenvaihto- ja kaasuvivuston voitelu Ohjaustehostimen nestetaso (SD) Vedenerottimen polttoaineensuodatin vaihto (ISE) Tarkista puristus vaihda sytytystulpat tarvittaessa Tarkasta sytytystulpat, virranjakajan kansi ja roottori Voitele potkuriakselin, vetoakselin ja vaihdeakselin rihlat (SD) Tarkasta korroosionsuoja-anodit/mercathode (ISE) Tarkista moottorin käydessä Käynnistyksenestokatkaisimen käyttö Vesipumpun, jäähdytysjärjestelmän ja termostaatin toiminta Tarkista, ettei ole öljy-, polttoaine-, vesi- ja pakokaasuvuotoja Laitteen toiminta / laitteen toiminta, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) 9

12 Säätöevän säätö (ISE) Ohjauksen toiminta koko alueella Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Tarkista ajoitus Käytä DDT/CDS-sylimikroa Tarkista, onko vikakoodeja Tarkista ECU:n ja anturien toiminta Tarkista ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit Quicksilver MerCathode -järjestelmä testaa lähtö (ISE) Tarkista/nollaa vikakoodit (ISE) Äänihälytinjärjestelmän käyttö (ISE) Säilytys Pitkäaikainen säilytysmenettely valmis Seuraa ohjekirjan "Käyttö, huolto ja takuu" menettelyohjeita talvisäilytystä tai muuta pidempiaikaista säilytystä varten (2 kk tai pidemmäksi ajaksi) Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset

13 Vuotuinen (tai 300 käyttötunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Moottorin linjauksen tarkistus Moottorin takakiinnitykset (54 Nm:n momenttiin) (SD) Kippirenkaan kiristysruuvit (74 Nm:n momenttiin) Merivesipumppu purkaminen ja tarkastus Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Vaihteistoöljy (SD) Vaihteiston nestetaso (IB) Voitele kaikki vetolaitteen rasvanipat (SD) Vetolaitteen palkeet ja kiristimet tarkastus (SD) Voitele ohjauskaapeli Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Huolla akku ja navat Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin Kampikammion öljyn ja suodattimen vaihto Suljetun jäähdytysjärjestelmän jäähdytysneste vaihda tarvittaessa Suljettu jäähdytys - tarkasta painekorkin letkut ja kiristimet (ISE) Lämmönvaihdin puhdista merivesiosasto ja tarkista suoja-anodit (ISE) Moottorin pakojärjestelmä tarkastus Vetohihnat tarkista kireys Liekinsammuttimen kampikammion ilmausletku ilmansuodattimen puhdistus/tarkastus Positiivinen kampikammion tuuletusventtiili vaihto (ISE) Vaihteenvaihto- ja kaasuvivuston voitelu Ohjaustehostimen nestetaso (SD) Vedenerottimen polttoaineensuodatin vaihto (ISE) Tarkista puristus vaihda sytytystulpat tarvittaessa Tarkasta sytytystulpat, virranjakajan kansi ja roottori Voitele potkuriakselin, vetoakselin ja vaihdeakselin rihlat (SD) Tarkasta korroosionsuoja-anodit/mercathode (ISE) Tarkista moottorin käydessä Käynnistyksenestokatkaisimen käyttö Vesipumpun, jäähdytysjärjestelmän ja termostaatin toiminta Tarkista, ettei ole öljy-, polttoaine-, vesi- ja pakokaasuvuotoja Laitteen toiminta / laitteen toiminta, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö 11

14 Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Säätöevän säätö (ISE) Ohjauksen toiminta koko alueella Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Tarkista ajoitus Käytä DDT/CDS-sylimikroa Tarkista, onko vikakoodeja Tarkista ECU:n ja anturien toiminta Tarkista ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit Quicksilver MerCathode -järjestelmä testaa lähtö (ISE) Tarkista/nollaa vikakoodit (ISE) Äänihälytinjärjestelmän käyttö (ISE) Säilytys Pitkäaikainen säilytysmenettely valmis Seuraa ohjekirjan "Käyttö, huolto ja takuu" menettelyohjeita talvisäilytystä tai muuta pidempiaikaista säilytystä varten (2 kk tai pidemmäksi ajaksi) Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset

15 Vuotuinen (tai 400 käyttötunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Moottorin linjauksen tarkistus Moottorin takakiinnitykset (54 Nm:n momenttiin) (SD) Kippirenkaan kiristysruuvit (74 Nm:n momenttiin) Merivesipumppu purkaminen ja tarkastus Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Vaihteistoöljy (SD) Vaihteiston nestetaso (IB) Voitele kaikki vetolaitteen rasvanipat (SD) Vetolaitteen palkeet ja kiristimet tarkastus (SD) Voitele ohjauskaapeli Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Huolla akku ja navat Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin Kampikammion öljyn ja suodattimen vaihto Suljetun jäähdytysjärjestelmän jäähdytysneste vaihda tarvittaessa Suljettu jäähdytys - tarkasta painekorkin letkut ja kiristimet (ISE) Lämmönvaihdin puhdista merivesiosasto ja tarkista suoja-anodit (ISE) Moottorin pakojärjestelmä tarkastus Vetohihnat tarkista kireys Liekinsammuttimen kampikammion ilmausletku ilmansuodattimen puhdistus/tarkastus Positiivinen kampikammion tuuletusventtiili vaihto (ISE) Vaihteenvaihto- ja kaasuvivuston voitelu Ohjaustehostimen nestetaso (SD) Vedenerottimen polttoaineensuodatin vaihto (ISE) Tarkista puristus vaihda sytytystulpat tarvittaessa Tarkasta sytytystulpat, virranjakajan kansi ja roottori Voitele potkuriakselin, vetoakselin ja vaihdeakselin rihlat (SD) Tarkasta korroosionsuoja-anodit/mercathode (ISE) Tarkista moottorin käydessä Käynnistyksenestokatkaisimen käyttö Vesipumpun, jäähdytysjärjestelmän ja termostaatin toiminta Tarkista, ettei ole öljy-, polttoaine-, vesi- ja pakokaasuvuotoja Laitteen toiminta / laitteen toiminta, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) 13

16 Säätöevän säätö (ISE) Ohjauksen toiminta koko alueella Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Tarkista ajoitus Käytä DDT/CDS-sylimikroa Tarkista, onko vikakoodeja Tarkista ECU:n ja anturien toiminta Tarkista ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit Quicksilver MerCathode -järjestelmä testaa lähtö (ISE) Tarkista/nollaa vikakoodit (ISE) Äänihälytinjärjestelmän käyttö (ISE) Säilytys Pitkäaikainen säilytysmenettely valmis Seuraa ohjekirjan "Käyttö, huolto ja takuu" menettelyohjeita talvisäilytystä tai muuta pidempiaikaista säilytystä varten (2 kk tai pidemmäksi ajaksi) Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset

17 Vuotuinen (tai 500 käyttötunnin) huoltotarkistus Tarkista ennen moottorin käyttämistä (pane merkki ruutuun tai jätä tyhjäksi, jos asianmukaista) Tarkasta, näkyykö moottorissa ja lisälaitteissa vaurioita Moottorin linjauksen tarkistus Moottorin takakiinnitykset (54 Nm:n momenttiin) (SD) Kippirenkaan kiristysruuvit (74 Nm:n momenttiin) Merivesipumppu purkaminen ja tarkastus Tyhjennä vaihteistokotelo ja täytä se sopivalla Quicksilver-vaihteistoöljyllä (SD) Vaihteistoöljy (SD) Vaihteiston nestetaso (IB) Voitele kaikki vetolaitteen rasvanipat (SD) Vetolaitteen palkeet ja kiristimet tarkastus (SD) Voitele ohjauskaapeli Maadoituspiirijohdon jatkuvuus tarkista, onko liitäntöjä löysällä Huolla akku ja navat Kaikki sähköliitännät tiukat, ei alttiina pilssivedelle Tarkasta polttoaineletkut ja -liitännät Vaihda polttoaineensuodatin Kampikammion öljyn ja suodattimen vaihto Suljetun jäähdytysjärjestelmän jäähdytysneste vaihda tarvittaessa Suljettu jäähdytys - tarkasta painekorkin letkut ja kiristimet (ISE) Lämmönvaihdin puhdista merivesiosasto ja tarkista suoja-anodit (ISE) Moottorin pakojärjestelmä tarkastus Vetohihnat tarkista kireys Liekinsammuttimen kampikammion ilmausletku ilmansuodattimen puhdistus/tarkastus Positiivinen kampikammion tuuletusventtiili vaihto (ISE) Vaihteenvaihto- ja kaasuvivuston voitelu Ohjaustehostimen nestetaso (SD) Vedenerottimen polttoaineensuodatin vaihto (ISE) Tarkista puristus vaihda sytytystulpat tarvittaessa Tarkasta sytytystulpat, virranjakajan kansi ja roottori Voitele potkuriakselin, vetoakselin ja vaihdeakselin rihlat (SD) Tarkasta korroosionsuoja-anodit/mercathode (ISE) Tarkista moottorin käydessä Käynnistyksenestokatkaisimen käyttö Vesipumpun, jäähdytysjärjestelmän ja termostaatin toiminta Tarkista, ettei ole öljy-, polttoaine-, vesi- ja pakokaasuvuotoja Laitteen toiminta / laitteen toiminta, toinen asema (ISE) Tyhjäkäynnin kierrosluku (käytä korjaamon kierrosnopeusmittaria) Eteenpäin vapaa taaksepäin-vaihteen käyttö Eteenpäin vapaa taaksepäin-vaihteen käytön pysäytys/käynnistys, toinen asema (ISE) Narullisen hätäkatkaisimen käyttö Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) 15

18 Säätöevän säätö (ISE) Ohjauksen toiminta koko alueella Täyskaasun kierroslukualue (mittaa korjaamon kierrosnopeusmittarilla, tarkista ruorin kierrosnopeusmittarilla) Hydraulisen ajokulman säädön käyttö kuormitettuna (SD) Tarkista ajoitus Käytä DDT/CDS-sylimikroa Tarkista, onko vikakoodeja Tarkista ECU:n ja anturien toiminta Tarkista ajon jälkeen Öljy-, polttoaine- tai vesivuodot Kaikki nestetasot Potkurimutterin kireys (SD) Suihkuta moottoriin Quicksilver Corrosion Guard -ainetta sähköliitäntöjen ja paljaiden metallipintojen suojaamiseksi korroosiolta Tarkasta korroosionsuoja-anodit Quicksilver MerCathode -järjestelmä testaa lähtö (ISE) Tarkista/nollaa vikakoodit (ISE) Äänihälytinjärjestelmän käyttö (ISE) Säilytys Pitkäaikainen säilytysmenettely valmis Seuraa ohjekirjan "Käyttö, huolto ja takuu" menettelyohjeita talvisäilytystä tai muuta pidempiaikaista säilytystä varten (2 kk tai pidemmäksi ajaksi) Päivämäärä: Jälleenmyyjän numero: Myyjäliikkeen leima ja allekirjoitus: Käyttötunnit: Huomautukset
