VALONOHJAUSJÄRJESTELMIEN TUOTTEET

Transkriptio

1 VALONOHJAUSJÄRJESTELMIEN TUOTTEET

2 DIGIDIM DALI-TEHOLÄHTEET ma DIN-KISKO DALI-TEHOLÄHDE Täysin DALI-yhteensopiva teholähde Suunniteltu antamaan DIGIDIM-järjestelmälle 250 ma:n virta Toimintatilaa osoittava LED DALI-oikosulku- ja ylikuumenemissuojaus Asennetaan DIN-kiskoon Voidaan käyttää sensorin ulkoisena teholähteenä DALI-toistimia voidaan käytää myös pelkkänä teholähteenä 405 DALI-toistin 406 DALI-toistin 407 Kompakti DALI-virtalähde Syöttää DALI-järjestelmään sen tarvitseman virran, enintään 64 ma Asennettavissa DIN-standardin mukaisiin, brittiläisiin tai vastaaviin pinta-asennuskoteloihin Sopii erinomaisesti yhteen ILLUSTRIS-paneelin kanssa käytettäväksi yksittäistilojen valonohjaukseen Ei sovi muiden paneelimoduulien taakse kojerasiaan

3 DIGIDIM REITITTIMET (DIN) 905 REITITIN 1 DALI-aliväylä 64 Osoitetta 250 ma 10/100Mbit/s Ethernet yhteydellä TCP/IP ( RJ45) 910 REITITIN 2 DALI-aliväylää = 128 Osoitetta 250 ma ma 10/100Mbit/s Ethernet yhteydellä TCP/IP ( RJ45) 920 IMAGINE REITITIN 2 DALI-aliväylää = 128 Osoitetta 250 ma ma S-DIM väylä 252 kanavalle DMX väylä 512 kanavalle (Sisään tai Ulos) 10/100Mbit/s Ethernet yhteydellä TCP/IP ( RJ45)

4 DIGIDIM 1xx MODUULIPANEELIT 1xx moduulipaneelit Moduulit saatavana valkoisena ja mustana Merkki LED-lamput IR-vastaanotin Käyttöjännite DALI-väylästä DALI-virrankulutus 10 ma Kehysvaihtoehdot Yksiosaiset Valkoinen muovi 230S Musta muovi 235S Valkoinen metalli 234S Harjattu teräs 232S Messinki 231S Kaksoiskojerasia (3 moduulia) Valkoinen muovi 230D Musta muovi 235D Valkoinen metalli 234D Harjattu teräs 232D Messinki 231D

5 DIGIDIM 13xx MODUULIPANEELIT Digidim 131W 234S Digidim 132W 234S 13x moduulipaneelit Moduulit saatavana valkoisena tai mustana Merkki LED-lamput IR-vastaanotin Käyttöjännite DALI-väylästä DALI-virrankulutus 10 ma Kehysvaihtoehdot Yksiosaiset Digidim 134B 232S Digidim 135B 232S Valkoinen muovi 230S Musta muovi 235S Valkoinen metalli 234S Harjattu teräs 232S Messinki 231S Kaksoiskojerasia (3 moduulia) Valkoinen muovi 230D Musta muovi 235D Valkoinen metalli 234D Harjattu teräs 232D Messinki 231D Digidim 136B 231S Digidim 137B 231S

6 DIGIDIM LCD-KOSKETUSPANEELI 924X Ominaisuudet 3,5 näyttö Sisäänrakennettu astronominen kello Tilanteiden ajastus IR-vastaanotin Muunneltava grafiikka Käyttökielen valinta Tekniset ominaisuudet Tarvitsee VDC ulkoisen jännitelähteen DIGIDIM 401 ja 402 virtalähteitä suositellaan Kehysvaihtoehdot Valkoinen muovi Harjattu teräs Messinki

7 DIGIDIM KAUKO-OHJAIN IR-kauko-ohjain Perustoimintojen käyttö Painikkeet: Päälle/pois 1-4 tilanteet Säätö ylös Säätö alas

8 DIGIDIM 32X SENSORIT 320 Liiketunnistin Liiketunnistin PIR DALI-virrankulutus 5 ma Ei IR-vastaanotinta 321 Multisensori Liiketunnistin PIR Valoanturi vakiovalotoiminnon luomiselle DALI-virrankulutus 5 ma Ei IR-vastaanotinta

9 DIGIDIM PIR-SENSORIT 311 PIR Läsnäolo/poissaolo anturi DALI-virrankulutus 15 ma Pinta-asennuskotelo SBB-A ja SBB-P 317 PIR Korkean tilan Läsnäolo/poissaolo anturi Valvonta-alueen rajoitus DALI-virrankulutus 20 ma Pinta-asennuskotelo SBB-A ja SBB-P 318 PIR Seinäasenteinen läsnäolo/poissaolo anturi Painonappi (Switch-control) IR-vastaanotin DALI-virrankulutus 10 ma

10 DIGIDIM PIR-SENSORIT 319 PIR kohdetunnistin korkeisiin tiloihin Läsnäolo/poissaolo anturi DALI-virrankulutus 15 ma Hyvä käytäviien sisääntuloaukoille Yhdistetään usein 317 sensorin kanssa Pinta-asennuskotelo SBB-A ja SBB-P

11 DIGIDIM KORKEAMMAN IP LUOKITUKSEN PIR- SENSORIT 311P JA 311M Sama kuin 311, mutta lisäksi 317M Pinta-asennuskotelo SBB-P 311P IP55 versio 311M IP55 ja -30 C versio Sama kuin 317, mutta lisäksi Pinta-asennuskotelo SBB-P 317M IP65 ja -30 C versio SBB-P Pintasennuskotelo IP-luokka 65 Ympäristön lämpötila 30 C

12 DIGIDIM MULTISENSORIT 312 Multisensori Läsnäolo/poissaolo Valonmittausanturi Vakiovalo IR-vastaanotin DALI-virrankulutus 15 ma Pinta-asennuskotelo SBB-C 315 Multisensori Yleensä integroitu valaisimeen Läsnäolo/poissaolo Valonmittausanturi Vakiovalo IR-vastaanotin Valvonta-alueen rajoitin DALI-virrankulutus 10 ma

13 DIGIDIM MIKROAALTOSENSORIT 313 Mikroaaltosensori Läsnäolo/poissaolo Herkkyys säädettävissä DALI virrankulutus 20 ma Ulkoisella virtalähteellä DALI-virrankulutus tippuu 2 ma:iin Pinta-asennuskotelo SBB-A 314 Mikroaaltosensori Läsnäolo/poissaolo Herkkyys säädettävissä DALI virrankulutus 40 ma Ulkoisella virtalähteellä DALI-virrankulutus tippuu 2 ma:iin Pinta-asennuskotelo SBB-B

14 DIGIDIM ULKOVALOANTURI 329 Ulkovaloanturi Voidaan säätää automaattisesti valaistustasoa ulkona olevan valaistusvoimakkuuden mukaan Valaistusvoimakkuuden mittaus välillä luksia Seinäasennus ulkotilaan IP 65 Toimii vain Reititin-ympäristössä DALI virrankulutus 20 ma

15 DIGIDIM SÄÄTIMET (DIN) 455 Tyristorisäädin 500 W Induktiivisille kuormille sopiva yksikanavainen tyristorisäädin 500 W:n enimmäiskuorman ohjaus DALI-virrankulutus 2 ma 452 Yleissäädin 1000 W Induktiivisille tai kapasitiivisille kuormille sopiva yksikanavainen säädin 1000 W:n enimmäiskuorman ohjaus DALI-virrankulutus 2 ma kanavainen säädin Soveltuu kapasitiivisille ja resistiivisille kuormille Jokainen kanava pystyy ohjaamaan 2.2 A (500W) Aktiivipohjakuorma LED-kuormille Ottaa 4 DALI-osoitetta DALI-virrankulutus 2 ma

16 DIGIDIM SÄÄTIMET 416S 16 A Säädin Yksikanavainen 16 A:n tyristorisäädin (vaiheohjaus nousevasta aallosta) Seinäasennus Voidaan liittää osaksi valonohjausjärjestelmää tai voi toimia myös erillisenä säätimenä DALI-virrankulutus 2 ma 425S 25 A Säädin Yksikanavainen 25 A:n tyristorisäädin (vaiheohjaus nousevasta aallosta) Seinäasennus Voidaan liittää osaksi valonohjausjärjestelmää tai voi toimia myös erillisenä säätimenä DALI-virrankulutus 2 ma

17 DIGIDIM SÄÄTIMET 458/UNI8 8 x 6 A yleissäädinmoduuli Ylivirtasuojaus Manuaalinen konfigurointi LED-näytön ja painikkeiden avulla Resistiivisten ja induktiivisten kuormien säätö nousevan tai laskevan aallon leikauksella Moduuli sopii 458-koteloon Aktiivinen pohjakuorma Retrofit-LED-lamppujen välkkymätön säätö 458M1 Yksiosainen kotelo Mitat: 273 mm 363 mm 178 mm Asennus: Pystysuora tai seinäasennus Koteloita löytyy myös kaksiosainen 458M2 ja kolmiosainen 458M3

18 DIGIDIM RELEYKSIKÖT kanavainen tehoreleyksikkö Maksimikuorma 16 A DALI-virrankulutus 2 ma ASENNUS MAHDOLLISIMMAN ETÄÄLLE REITITTIMISTÄ kanavainen signaalireleyksikkö Signaalireleyksikkö Käyttöjännite DALI-väylästä Maksimikuorma 0,5 A DALI-virrankulutus 10 ma

19 DIGIDIM RELEYKSIKÖT (DIN) kanavainen releyksikkö 4 erikseen ohjelmoitavaa relettä Maksimikuorma 10 A/kanava DIN-kiskoon asennettava Ottaa aina 4 DALI-osoitetta DALI-virrankulutus 2 ma ASENNUS MAHDOLLISIMMAN ETÄÄLLE REITITTIMISTÄ kanavainen releyksikkö 8 erikseen ohjelmoitavaa relettä Maksimikuorma 16 A/kanava DIN-kiskoon asennettava Ottaa aina 2-8 DALI-osoitetta (riippuu kuinka releet ohjelmoidaan) DALI-virrankulutus 2 ma ASENNUS MAHDOLLISIMMAN ETÄÄLLE REITITTIMISTÄ

20 DIGIDIM VERHOMOOTTORIOHJAIN (DIN) kanavainen verhomoottoriohjain Verhomoottoriohjain kahdelle verholle tai valkokankaalle Moottorin maksimiteho 550 W/kanava Moottorivaurioita ehkäisevä ristiinlukitustoiminta DIN-kiskoon asennettava Ottaa aina 2 DALI-osoitetta DALI-virrankulutus 2 ma ASENNUS MAHDOLLISIMMAN ETÄÄLLE REITITTIMISTÄ

21 DIGIDIM LIITÄNTÄLAITEOHJAIMET (DIN) V / DSI-muunnin Elektronisten liitäntälaitteiden ohjaukseen sopiva DALI 1 10 V / DSI-muunnin Analogisella 1 10 V:n signaalilla tai digitaalisella DSI-signaalilla voidaan ohjata enintään 50:tä elektronista liitäntälaitetta DALI-virrankulutus 2 ma 474 Nelikanavainen liitäntälaiteohjain 4-kanavainen DALI 0/1 10 V / DSI / PWM/DALI -muunnin ohjaamaan elektronisia liitäntälaitteita Maksimissaan 50 elektronista liitäntälaitetta/kanava Ottaa aina 4 DALI-osoitetta DALI-virrankulutus 2 ma kanavainen DALI-ohjain Ohjaa jokaista DALI-kanavaa yleislähetyksinä Jokaiseen kanavaan voidaan liittää 64 DALI-liitäntälaitetta (yhteensä 512) Lamppuvian raportointi kanavassa Ottaa aina 8 DALI-osoitetta DALI-virrankulutus 2 ma

22 DIGIDIM SISÄÄNMENOYKSIKÖT (DIN) Ulkoisten kytkimien, sensoreiden, ajastimien tai muita kytkintiedolla ohjaavien laitteiden liittämiseen DIGIDIM-valonohjausjärjestelmään 440 Sisäänmenoyksikkö DIN-kiskoon asennettava 8 potentiaalivapaata sisäänmenoa, jotka voivat olla joko painonappi- tai kytkintyyppisiä DALI-virrankulutus 10 ma VAIN PERUS DALI-YMPÄRISTÖÖN ELI OHJELMOINTI TOOLBOX OHJELMALLA 942 Analogia sisäänmenoyksikkö 8 potentiaalivapaata sisäänmenoa, jotka voivat olla joko painonappi- tai kytkintyyppisiä Voidaan käyttää 0 10 V:n analogista ohjausta käyttävien laitteiden kanssa (VAIN REITITIN) Ottaa aina 4 DALI-osoitetta DALI-virrankulutus 10 ma SOVELTUU SEKÄ PERUS-DALI JÄRJESTELMÄÄN ETTÄ REITITINYMPÄRISTÖÖN PERUS-DALI JÄRJESTELMÄSSÄ EI VOIDA KÄYTTÄÄ ANALOGIA SISÄÄNTULOJA, REIITITINJÄRJESTELMÄSSÄ TAAS VOIDAAN

23 DIGIDIM MINI-SISÄÄNMENOYKSIKÖT 444 Mini-input yksikkö Asennetaan esim. kytkimen taakse kojerasiaan 4 potentiaalivapaata sisäänmenoa jotka voivat olla joko painonappi- tai kytkintyyppisiä Ohjelmoitavissa kuin mikä tahansa DALI-painike DALI-virrankulutus 10 ma 445 Mini-input yksikkö LED merkkivaloulostuloilla Sama kuin 444 mutta lisäksi 4 LED merkkivaloulostuloa DALI-virrankulutus 15 ma 441 Erillisen läsnäolotunnistimen sovitin Ulkoisen liiketunnistimen liittäminen DIGIDIM-DALI-järjestelmään Asennetaan sensorin kytkentärasian sisään Sisältää 12 voltin tasajännitesyötön Sopii kytkettäväksi sensorin taakse Sensoreille joiden potentiaalivapaa kärki on Normally Closed DALI-virrankulutus 10 ma (25 ma jos käytetään sensorin jännitelähteenä)

24 ILLUSTRIS

25 YLEISKATSAUS Kapasitiivinen kosketuspaneeli DALI Type 8 valaisimien ohjaus (myös ilman reititintä) Ulkoasut Lasinen ja muovinen (akryyli) Bluetooth yhteys SceneSet aplikaatiolle Toimii myös perus DALI-järjestelmässä 2 osainen asennus 29xx Takaosa DALI & Bluetooth liityntä 19xxx Etuosa Sopii useimpiin UK & DIN standardin mukaisiin kojerasioihin Värinäindikointi painettaessa Kaikki väriohjaukset tehdään paneelilla itsellään tai SceneSet ohjelmalla (Toolbox ohjelmassa ei ole tukea DALI Type 8 komennoille) Toimii reititinversioissa 5.3.X ja uudemmat DALI-virrankulutus 40 ma

26 STANDARDI PANEELIT

27 PANEELIN TOIMINNOT Tilanneohjauspaneeli (perustoiminnot) Edellinen taso/off Tilanneohjauspainikkeet Piiloitettu putsaus painike

28 PANEELIN TOIMINNOT Värilämpötilaohjauspaneeli Kirkkauden säätö tila Värilämpötilan säätö tila Tilan valitsin Värilämpötilan indikointi-led Kirkkauden/väri lämpötilan säätö (riippuen kumpi valittuna)

29 PANEELIN TOIMINNOT Väriohjauspaneeli Kirkkauden säätötila Värin kylläisyyden säätötila Tilan valitsin Värin säätötila Kirkkauden, värin kylläisyyden ja värin säätö (riippuen mikä tila valittuna) Värilämpötilan indikointi-led

30 PANEELIN TOIMINNOT Tilavalitsin 192PB Etupaneeli Kapasitiivinen kosketuspaneeli Värinäpalaute Useita pinta/värivaihtoehtoja Tilanne painike 10 sekunnin pikaohjelmointi (Ei reitittimen kanssa) Värin/kirkkauden säätö Paneelimal li 191 Tilannepane eli Painike 1 Painike 2 Painike 3 Painike 4 100% 75% 50% 25% 192 Värilämpötil apaneeli 100%, lämmin 100%, keskilämmi n 100%, keskiviileä 100%, viileä 193 Väripaneeli 100%, valkoinen 100%, punainen 100%, vihreä 100%, sininen Off/Edellinen taso, pikaohjelmointi Piilotettu siivouspainike Paina 5 sekuntia ja paneeli lukkiutuu 20 sekunniksi

31 ILLUSTRIS OHJAUS SOVELLUKSELLA Käyttäjä voi yhdistyä ILLUSTRIS paneeliin Bluetooth yhteyden avulla Bluetooth-tila SceneSet sovelluksessa Sovellus ottaa tiedot ILLUSTRIS-paneelilta Kloonaa paneelityypin, esim. värilämpötilapaneeli Paneelin nimen Muokatut tilannenimet Sovelluksella voi myös muuttaa ILLUSTRISpaneelin asetuksia Käyttäjä- ja admin-salauskoodin Värilämpötila-aluetta Bluetooth virta-asetuksia Päivittää paneelin ohjelmiston

32 KAAVIO (VÄRILÄMPÖTILAN OHJAUS) DALI-teholähde Mobiililaite + SceneSet ILLUSTRIS-paneeli ILLUSTRIS-paneelin DALI-virrankulutus: 40 ma Maks. 63 DALI-kuormalaitetta per 1 x ILLUSTRISpaneeli, jos käytetään 250 ma DALI teholähdettä esim. 402 DALI Type 8 laitteet LL35/2-E-DA-iC 35 W

33 ILLUSTRIS DALI-TEHOLÄHDE 407 DALI-teholähde sopii ILLUSTRIS paneelin taakse samaan kojerasiaan Teholähteelle kytketään 230 VAC Teholähteen DALI-ulostulo kytketään ILLUSTRISpaneeliin, josta DALI-väylä jatketaan valaisimille Enintään 12 valaisinliitäntälaitetta ILLUSTRIS paneelin lisäksi Näin saat tehtyä helposti huonekohtaisen ohjauksen

34 405 ja 406 DALI-toistimet

35 405 ja 406 DALI-toistimet Nykyään DALI-väylät pidempiä kuin 300 metriä ja tarvitsevat enemmän kuin 250 ma virtaa. Enää ei tarvitse lisätä reititintä, jos DALIvirrankulutus menee yli 250 ma Voidaan käyttää myös pelkkänä DALIvirtalähteenä (kuten 402) Mallit 405 Sama kotelo kuin 40 W LED liitäntälaite 406 DIN-kisko asenteinen (2 moduulia) Lisätietoja:

36 405 DALI-toistin Soveltuu kaikkiin DALI-ratkaisuihin Reititin ympäristö Toolbox ympäristö (perus-dali) HUOM! Ei lisää osoitteiden määrää Osoitteet edelleen enintään 64

37 EnOcean

38 DIGIDIM 18x ENOCEAN LANGATTOMAT PANEELIT Digidim 181W Digidim 182W 18x moduulipaneelit ohjauspaneelit mahdollistavat Helvarin DALI-järjestelmän langattoman ohjauksen Energia tuotetaan painamalla EnOcean näppäintä (piezo) ja radiosignaali lähetetään EnOcean vastaanottimelle 434 Valittavissa yksi- tai kaksiosaisena. Värit: Valkoinen ja Musta EnOcean RF teknologia Lähetystaajuus 868 MHz Kehys: Harjattu teräs EnOcean kytkimet ovat täysin ohjelmoitavissa Helvarin DIGIDIM Toolbox- ja Designer ohjelmilla Toimii 100 painallusta päivässä 25 vuoden ajan painallusta Digidim 181B Digidim 182B Muovikehyksillä 183B 1 painike (musta) 183W 1 painike (valkoinen) 184B 2 painiketta (musta) 184W 2 painiketta (valkoinen)

39 DIGIDIM ENOCEAN VASTAANOTIN 434 Liitetään DALI-väylään ei muuta johdotusta Samaan väylään voidaan liittää useampikin vastaanotin Yksi vastaanotin pystyy vastaanottamaan maksimissaan 20 EnOcean langatonta näppäinmoduulia Langattomat EnOcean painikemoduulit helppo asentaa esimerkiksi saneerauskohteeseen, lasiseiniin tai järjestelmään jälkiasennuksena Vastaanottimen DALI-virrankulutus väylältä 20 ma Vastaanottimen ja näppäinmoduulin välinen etäisyys 30 metriä (esteetön tila)

40 Enocean - Esimerkki toolbox järjestelmässä Maksimissaan 20 kytkintä/vastaanotin (230VAC) 434 EnOcean vastaanotin (230VAC) DALI DALI PSU DALI lliitäntälaitteet

41 Enocean - Esimerkki reititin järjestelmässä Maksimissaan 20 kytkintä/vastaanotin (230VAC) 434 EnOcean vastaanotin DALI Reititin DALI (230VAC) DALI lliitäntälaitteet

42 Muiden valmistajien enocean painikkeet Mitkä tahansa EnOcean-painikkeet toimivat 434 vastaanottimen kanssa * Käyttää 868MHz taajuutta Mahdollistaa suuren ja monipuolisen kytkinvalikoiman Vieraile EnOcean Alliance web-sivuilla

43 IHMISKESKEINEN VALAISTUS

44 IHMISKESKEINEN VALAISTUS Valon laatu Häikäisemätön Värinätön Valaistuksen viihtyvyys Taso Värilämpötila Väri Valaistuksen tarkoituksenmukaisuus Rentoutuminen Työskentely Oppiminen Paraneminen Päivärytmin ylläpito Terveydenhuolto Sairaalat Vaikutukset toipumiseen Vanhusten palvelut Päivärytmin ylläpito Oppilaitokset Vaikutukset oppimiseen Vaikutukset viihtymiseen Toimistot Vaikutukset tuottavuuteen

45 VALAISTUKSEN VÄRI JA VÄRILÄMPÖTILA Tuottavuus paranee Valontarve on eri eri-ikäisillä ihmisillä Valonvärilämpötilan sovittaminen tarpeeseen

46 LOT = LIGHT OVER TIME Ihmiskeskeinen valaistus Viihtyvyys paranee Oikea valotaso tilaan ja tarpeeseen Oikea värilämpötila Oikea valotaso

47 Intelligent Colour DESIGNER 5 Helvar Designer 5 ohjelma on työkalu Helvar reititinpohjaisen valonohjausjärjestelmän suunnitteluun, käyttöönottoon ja huoltoon Uusin Designer-ohjelma (versio 5) Designer 5 tunnistaa uudet DALI type 8 LEDliitäntälaitteet parantaen ohjausmahdollisuuksia Ohjelma tunnistaa automaattisesti väriohjausominaisuudella varustetut LED-liitäntälaitteet Värin valinta CIE 1931 väriavaruusdiagrammista Värilämpötilan valinta 5 Kelvinin tarkkuudella Kirkkauden säätö 0,1 % tarkkuudella

48 usee

49 - Selainpohjainen käyttöliittymä usee Valmis selainpohjainen käyttöliittymä reititinjärjestelmän rinnalle usee-palvelin liitetään reititinjärjestelmään, josta se lataa ryhmä- ja tilannetiedot jonka jälkeen se voidaan ottaa heti käyttöön Ei graafista työtä pienemmät kustannukset Käyttö useimmilla webselainpohjaisilla laitteilla Yhteys joko internetin kautta, suoraan Ethernet-kaapelilla tai WLAN:in kautta Ei lisenssimaksuja Lisätietoja: c-14/

50 - Selainpohjainen käyttöliittymä Energiankulutuksenseuranta Reaaliaikainen energiankulutuksen raportointi Raportoitavan energiankulutuksen aikaväli helposti valittavissa Yhteensopiva useimpien Webselainpohjaisten laitteiden kanssa Ihanteellinen työkalu kiinteistönhoitajille Tilanteiden kutsuminen ja muokkaaminen Tilanteiden kutsuminen valittuun ryhmään Kanavien tasojen katselu Ryhmän tilan tarkistus Kanavien säätö liukusäätimillä Uusien tilanteiden tallentaminen Käyttölupa vain valituille käyttäjille

51 - Selainpohjainen käyttöliittymä Huoltotyökalut Hälyttää lamppuviat Hälyttää vikaantuneet laitteet Hälyttää kun lampun polttotunnit ovat tulleet täyteen Lähettää hälytyksen sähköpostiin Aikaohjelmat Turvavalaistuksen testaus Toiminta- ja kestotestit Automaattiset ajastetut testit Testitulosten raportointi

52 SCENESET

53 SCENESET SOVELLUS ANDROIDILLE JA IOS:LLE Helvar SceneSet sovellus on ladattavissa Androidille ja Applen IOS laitteille Ladattavissa ilmaiseksi alustojen kaupoista: Etsi sanalla SceneSet tai Helvar Sovelluksella voit: Ohjata eri DALI-ryhmiä; 4 tilannetta + säätö nuolet + Off + liukusäätö Asettaa ryhmille omia valokuvia taustalle tai muokata taustojen värejä Voit ohjata myös DALI type 8 väri- ja värilämpötilaohjauksia - ic

54 SCENESET SOVELLUS ANDROIDILLE JA IOS:LLE Yhteys reitittimeen Wi-Fi kautta Reititinverkko asennetaan Wi-Fi reitittimeen tai rakennuksen omaan Wi- Fi-verkkoon IP-asetusten asettelu sen mukaisesti Kuvassa esimerkki IP-asetuksista Huomaa myös Wi-Fi reitittimen IP-osoite tulee olla samalla alueella kuin DIGIDIMreitittimet Käyttöönotto Aseta mobiililaitteen Wi-Fi yhteys päälle ja yhdistä Wi-Fi reitittimeen, joka on yhdistetty DIGIDIM-reititinjärjestelmän Ethernet-verkkoon Avaa SceneSet Klikkaa ja valitse Set Workgroup Klikkaa Reitittimen työryhmää (SceneSet löytää sen automaattisesti, jos se on yhdistettynä oikein) Luo SceneSettiin ryhmät ja muokkaa ne haluamallasi tavalla Bluetooth yhteys yhdessä ILLUSTRIS paneelin kanssa

55 INTEGROIMINEN RAKENNUSAUTOMAATIOON

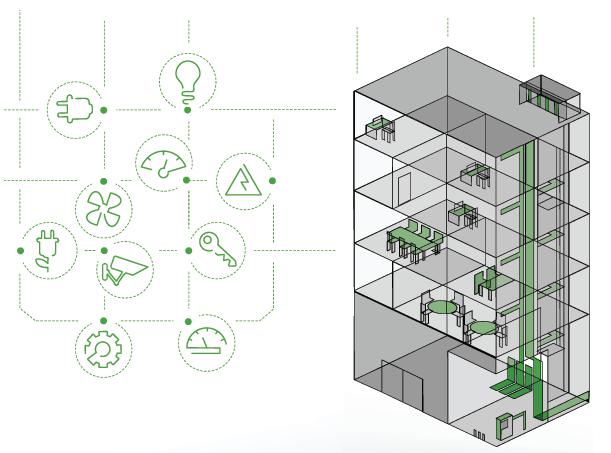

56 INTEGROIMINEN Miksi integroida? Yksi piste josta hallinnoidaan ja valvotaan valaistusta sekä RAU:ta Uusia mahdollisuuksia Helvarille ja RAU:n systeemi-integraattoreille Henkilöstön tarvitsee hallita vain yksi hallintajärjestelmä Yhdistetty hälytystenvalvonta valaistukselta ja rakennusautomaatiojärjestelmältä Rakennuksen datan jakaminen Laiteiden vikahälytykset, energiankulutus, rikos- ja paloilmoitinjärjestelmien tilatieto valaistukselle Valaistuksen anturitietoja voidaan hyödyntää RAU:n puolella Ilmanvaihdon ohjaus valonohjausjärjestelmän liiketunnistimen avulla Tilan miehitys -tilatieto liiketunnistimen avulla Tilan käyttöaste liiketunnistintietojen avulla

57 INTEGRAATION KANSSA JA ILMAN Ilman: Monet rakennusten hallintajärjestelmät toimivat eri käyttöliittymillä - Hankala hallinnoida, tehoton käyttö, korkeat kustannukset Kanssa: Yhteinen käyttöliittymä - Helppo, vähentää koulutusta, joustava

58 VALAISTUKSEN INTEGROIMINEN RAU:HUN

59 ESIMERKKEJÄ HYÖDYISTÄ Ilmanvaihdon ohjaus Sensori/Reititin sytyttää valot RAU käynnistää ilmanvaihdon Rikosilmoitinjärjestelmä Sensori havaitsee liikettä - Osa valoista syttyy Tunkeutuja murtautuu sisään - Hälytys laukeaa ja kaikki valot syttyvät 100 % päälle tai vaikka vilkkumaan

60 INTEGRAATIOTAVAT Perustana Helvar DIGIDIM reititinjärjestelmä Ethernet I/O HelvarNet rajapinta Integraatio toteutetaan hyödyntäen Ethernet verkkoa suoraan Ei erillisiä tulkkeja tai muuntimia Tridium Niagara rajapinta Helvar Tridium Niagara AX ja N4 ajuri Hyödynnetään Niagara rajapintaa tulkkina järjestelmien välillä Kaikki yleisimmät rajapintojen ajurit Niagara voi myös olla RAU:n alustana 435 BACnet-muunnin

61 ETHERNET I/O Mahdollistaa tiedonsiirron Helvarin reitittimen ja muiden Ethernet I/O ohjausten välillä Sallii kolmansien osapuolien laitteiden käytön ohjauksissa (esim. AV-laitteiden) Reititinjärjestelmän ohjaus ja seuranta HelvarNetin kautta Linkki: HelvarNet/HelvarNet_Overview.htm Ei tarvita erillistä PC:tä yhteydenpitoon TCP / UDP tuki Yleisin ja helpoin tapa Toimii vain reititinjärjestelmässä (905, 910 ja 920)

62 ETHERNET I/O - LÄHETYSKÄSKYT Ethernet I/O kautta voidaan lähettää seuraavat: Kutsua tilanne (laitteelle) Kutsua tilanne (ryhmälle) Suora taso (laitteelle) Suora taso (ryhmälle) Suora säätö tietyn %-arvon verran (laitteelle) Suora säätö tietyn %-arvon verran (ryhmälle) Portaaton säätö (laitteelle) Portaaton säätö (ryhmälle) Turvavalaistuksen toimintatesti (laitteelle) Turvavalaistuksen toimintatesti (ryhmälle) Turvavalaistuksen kestotesti (laitteelle) Turvavalaistuksen kestotesti (ryhmälle) Turvavalaistustestin pysäytys (laitteelle) Turvavalaistustestin pysäytys (ryhmälle)

63 ETHERNET I/O - PALUUTIEDOT Ethernet I/O kautta voidaan lukea laitteilta muun muassa seuraavia: Laitteen tila Lamppuviat Vikaantuneet laitteet Lampun polttotunnit Liitäntälaitteen käyttötunnit Laitteiden ja ryhmien energiankulutukset Laitteen ulostulotaso Lisäksi voidaan lukea paljon muita tietoja katso HelvarNET/Query Command and Reply Descriptions

64 ETHERNET I/O - OHJELMOINTIKÄSKYT Ethernet I/O kautta voidaan ohjelmoida järjestelmään seuraavia: Tallenna valaistustilanne (laitteelle) Tallenna valaistustilanne (ryhmälle) Nollaa lampun polttotunnit Nollaa turvavalaisimen akun käyttöaika Aseta kello Aseta aikavyöhyke Aseta kesä- ja talviaika Aseta koordinaatit (missä järjestelmä sijaitsee)

65 TRIDIUM NIAGARA AX JA N4 Niagara rajapinnan avulla voidaan integroida kaksi tai useampia rakennusautomaatiojärjestelmiä Integroimiseen tarvitaan Tridium JACE-laite tai laitteita ja/tai Niagara lisenssillä varustettu PC JACE = Java Application Control Engine

66 TRIDIUM NIAGARA AX JA N4 REITITINJÄRJESTELMÄSSÄ Tridium JACE-laite Tridium JACE-laite Niagara käyttöliittymä Ethernetkytkin DIGIDIM laitteet DIGIDIM laitteet DIGIDIM laitteet

67 HELVAR REITITINJÄRJESTELMÄ INTEGROITUNA MUIHIN RAKKENUSAUTOMAATIOJÄRJESTELMIIN JA NIIDEN HALLINTA

68 REITITINJÄRJESTELMÄ JA BACNET NIAGARA RAJAPINNASSA

69 NIAGARA TOTEUTUS EDELLYTTÄÄ DALI-valaisimet Helvar reititinpohjainen valonohjausjärjestelmä Tridium JACE laitteet tai SoftJACE lisenssi JACE laitteiden ja/tai lisenssien lukumäärä määräytyy järjestelmän koon mukaan Muut kiinteistötekniikkajärjestelmät voidaan liittää samaan rajapintaan JACE laitteelle verkosta kiinteä IP-osoite Käyttö edellyttää JAVA-pohjaisen käyttöliittymälaitteen Windows käyttöjärjestelmällä varustetun PC:n tai paneeli PC:n.

70 TRIDIUM NIAGARA AX KÄYTTÖLIITTYMÄ Käyttöliittymää voidaan käyttää selainpohjaisilla laitteilla joissa on JAVA tuki Käyttöliittymä voidaan muokata asiakkaan tarpeiden mukaisesti Esimerkiksi: Etusivu Energiankulutus Hälytykset Tilastot Infoikkuna

71 TRIDIUM NIAGARA AX HELVAR AJURI Helvar reititinjärjestelmällä on oma Helvar Tridium IP Ajuri Käyttöliittymän ja Helvar Tridium ajurin avulla voidaan: Tarkistaa jokaisen yksittäisen DALI-laitteen tila Tarkistaa mahdolliset lamppuviat laitekohtaisesti Tarkistaa mahdolliset rikkoontuneet laitteet Tarkistaa mahdolliset kaatuneet laitteet Tarkistaa laitteen ulostulotaso (esim. valaisimen tämänhetkinen valotaso) Tarkistaa laitteen energiankulutus (esim. valaisimen tämänhetkinen energiankulutustaso) Kutsua valaistustilanteita Tallentaa valaistustilanteita Säätää valaistustasoa portaattomasti Toteuttaa DALI-turvavalaistuksen toimintatestit ja kestotestit Ladattavissa osoitteesta:

72 435 BACNET- MUUNNIN

73 435 BACNET- MUUNNIN Yhdistää valaistuksen osaksi rakennusautomaatiojärjestelmää Helvar reitittimien välinen rajapinta, jonka kautta valaistusjärjestelmän tiedot saa näkyviin BACnet-protokollan mukaisessa rakennusautomaatiojärjestelmässä BACnet IP-rajapinnan ja muuntimen välinen yhteys on helppo toteuttaa TCP/IP-verkon kautta Käyttöönotto ja ohjelmointi selainpohjaisella käyttöliittymällä 435 BACnet-muuntimen ansiosta valaistusta voi ohjata ja valvoa rakennusautomaatiojärjestelmästä, ja siitä näkee myös laitteen tilan ja ryhmän energiankulutustiedot

74 435 BACNET- MUUNNIN VERKON RAKENNE VAIN DIGIDIM REITITIN JÄRJESTELMÄN JA DESIGNER 5 OHJELMISTOVERSION KANSSA Yksi DIGIDIM-reititintyöryhmä/yksi 435 BACnet -muunnin Maksimissaan 20 DALI-reititintä/yksi 435 BACnet- muunnin 435 laitteita voi olla verkossa useampia, jos integroitavia reitittimiä enemmän kuin 20 Maksimissaan 300 DALI-ryhmää/yksi 435 BACnet- muunnin Maksimissaan 2000 BACnet/IP-pistettä/yksi 435 BACnet- muunnin

75 435 BACNET- MUUNNIN PISTEET JA MITAT Ryhmän energiankulutus Ryhmän valaistustilanteiden seuranta Ryhmän valaistustilanteiden kutsuminen Ryhmän suora ohjaus tietylle tasolle Reitittimien vikailmoitukset DALI-laitevikailmoitukset DALI-lamppuvian tilatieto

76 435 BACNET- MUUNNIN SELAINPOHJAINEN KÄYTTÖLIITTYMÄ

77 ACTIVEAHEAD

78 ACTIVEAHEAD KEHITTYY ACTIVEAHEAD 1.0 ~ 1-5 m tarkastelee oppii Langattomasti kytketyt valaisimet päivittää Itseoppiva Automattinen hienosäätö Uudelleenoppiminen

79 OPPIMISLOGIIKKA OPPIMINEN ALKAA KUN SÄHKÖT KYTKETÄÄN some hours later

80 OPPIMISLOGIIKKA UUDELLEEN OPPIMINEN

81 RATKAISUN KUVAUS ACTIVEAHEAD AINA ASKELEEN EDELLÄ Ennakoivan valaistuksensäädön Valaisimien ryhmittelyn Tarjoaa Valaistuksen laatua Tehostetun energiansäästön

82 ACTIVEAHEAD AINA ASKELEEN EDELLÄ Ennakoivan valaistuksensäädön Tarjoaa Ryhmittelyn & Langattoman säädön Hyvinvointia Tehostetun energiansäästön

83 ACTIVEAHEAD 1.0 YKSILÖLLISET ASETUKSET MOBIILISOVELLUS Asetusten muuttaminen Vie puhelin valaisimen lähelle Muodosta BT yhteys Voidaan muokata useaa parametria: Valotasot Aikaviiveet Nousu- ja laskuajat Tilan kutsu Ryhmittely Päivävalonasetus Näppäinpaneeli

84 ACTIVEAHEAD 1.0 VALONSÄÄTÖ LANGATON MANUAALINEN VALONSÄÄTÖ Toiminnot Langaton toiminto tuottaa sähkönsä itse kommunikoi Bluetoothin välityksellä Valotason säätö ylös/alas päälle/pois Tilannekutsut ActiveAhead painike Sovellus Huonekohtainen säätö Työpistesäätö Käyttöönotto mobiilisovelluksella (Android, tulossa myös ios) Paneeli konfiguroidaan näppäin kerrallaan Paneeli paritetaan haluttujen valaisimien kanssa ActiveAhead-ohjainyksikkö tottelee suoraan näppäinpaneelia

85 ACTIVEAHEAD 1.0 VIDEOT Ratkaisun yleiskuvaus Parkkihallitoteutus

86 RATKAISUN KUVAUS ACTIVEAHEAD 1.0 SOVELLUKSET

87

88 YLEISKATSAUS All-in-one tilakohtainen ohjausratkaisu Helppo ja nopea asennus Helppo ja nopea käyttöönotto Järjestelmä ominaisuudet erillisjärjestelmälaitteessa Sopii hyvin luokkahuoneisiin, toimistoihin ja neuvotteluhuoneisiin 2 versiota: OB-1101 yhden sensorin tunnistin OB-1501 viiden sensorin tunnistin

89 YLEISKATSAUS OB-1101 idim Orbit yhdellä tunnistimella Liiketunnistimen kattama Korkeamman herkkyyden alue Matalamman herkkyyden alue Vakiovaloanturin kattama Sopii hyvin pienempiin toimistoja neuvotteluhuoneisiin HUOMAA: PIR-teknologian luonteesta johtuen, käveleminen suoraan tunnistinta kohti esimerkiksi käytävillä, pienentää liiketunnistimen kattamaa.

90 YLEISKATSAUS OB-1501 idim Orbit viidellä tunnistimella Liiketunnistimen kattama Korkeamman herkkyyden alue Matalamman herkkyyden alue Vakiovaloanturin kattama Sopii hyvin luokkahuoneisiin HUOMAA: PIR-teknologian luonteesta johtuen, käveleminen suoraan tunnistinta kohti esimerkiksi käytävillä, pienentää liiketunnistimen kattamaa.

91 TUOTTEEN OMNAISUUDET 85 VAC 264 VAC (absoluuttinen), 50 Hz 60 Hz 2 x 40 ma DALI-yleislähetyskanavaa 1 x 16 A Rele Kytkettävien kuormien ohjaukseen Valoanturi Passiivi-infrapuna (PIR) liiketunnistin tai liiketunnistimet moduuli ohjelmointia varten älypuhelimella tai tabletilla Ajastukset kahdelle eri profiilille eri aikoina ja eri viikonpäivinä sekä releen ajastettu ohjaus kahden eri profiilin välillä Manuaaliset kytkinohjaukset

92 HETI KÄYTTÖVALMIIT TOIMINNOT Liiketunnistus Päälläolon aika Kaikki kanavat reagoivat liikkeeseen Päälläolotaso 100% Päälläolotilan aika 20 minuuttia Energiansäästön valotaso 30% Valotaso Päälläolotaso Siirtymäaika Energiansäästön valotaso Siirtymäaika 5 minuuttia Vakiovalo, estotaso ja ajastukset ovat pois päältä Aika Kytkinsisääntulot DALI-kanaville ovat yksiosaisina kytkintyyppeinä Poistumisaika 2 minuuttia

93 OHJELMOINTI JA SOVELLUS Ohjelmointi tapahtuu Bluetooth mobiilisovelluksella (tällä hetkellä ios, Android versio tulossa) Ohjelmointi on helppoa ja sen voi tehdä asentaja tai Helvarin edustaja Myös Suomen kielisenä versiona tulossa Etsi idim Orbit App Storesta

94 SOVELLUKSELLA MUOKATTAVAT ASIAT Valmiit sovellustiedostot: Solutoimisto Avotoimisto Luokkahuone 1 UK-tyylinen Luokkahuone 2 Ruotsalaistyylinen 7 päivän ajastin, 2 profiilia/päivä 2 erillaista sensorin toimintatapaa vuorokaudessa Esimerkiksi työaikana ja työajan ulkopuolella Muokattujen sovellustiedostojen jakaminen pilvipalveluiden kautta Jaa tekemäsi ohjelmoinnit toiselle käyttäjälle tai sensorille helposti pilvipalvelun kautta Tallenna tekemäsi ominaisuudet varmuuskopioksi

95 SOVELLUKSELLA MUOKATTAVAT ASIAT Vakiovalo Vakiovalo ohjaa DALI-kanavaa 1, kun aktiivisena Aseta tavoitetaso sovelluksella Manuaalinen tavoitetason hienosäätö sovelluksella Aseta DALI-kanava 2 jäljittelemään kanavaa 1 eri vastapainolla Ikkunarivi DALI-kanavassa 1 Sisempi rivi DALI-kanavassa % vastapainolla Luo tasaisemman valonjaon Valaistusvoimakkuus Keinovalaistuksen voimakkuus Ikkunoista tulevan valon voimakkuus

96 SOVELLUKSELLA MUOKATTAVAT ASIAT Läsnäolo- ja poissaolotila erikseen Läsnäolo = automaattisesti päälle, automaattisesti pois Poissaolo = manuaalisesti päälle, automaattisesti pois Estotaso Käytettävissä vain, kun vakiovalo on aktiivinen Valot eivät syty automaattisesti, jos valotaso > tavoitetaso Syttyvät päälle, jos valotaso tippuu alle tavoitetason ja liikettä on havaittu Valot eivät sammu, jos valo taso menee yli tavoitetason ennen kuin päälläoloaika ja siirtymäaika ovat kuluneet loppuun Poistumisaika 0 30 minuutin väliltä Mahdollistaa valojen sammutuksen manuaalisesti vaikka PIR on käytössä PIR sytyttää valot taas liikkeestä, kun poistumisajan aikana ei ole havaittu liikettä

97 SOVELLUKSELLA MUOKATTAVAT ASIAT 2 aikajaksoa Jakso 1: Päälläolotaso ja sen aika % (säätyy automaattisesti, jos vakiovalo on käytössä) 1 60 minuuttia Jakso 2: Energiansäästötaso ja sen aika eli siirtymäaika % 0 (off) 240 minuuttia + ääretön (ei sammu koskaan) Päälläolon aika Valotaso Päälläolotaso Siirtymäaika Energiansäästön valotaso Aika

98 SOVELLUKSELLA MUOKATTAVAT ASIAT Sensorien aktivointi/deaktivointi Vain viiden sensorin versiossa OB-1501 Mahdollistaa sivusensorien aktivoimisen/deaktivoimisen erikseen DALI-energiansäästötaso Käyttää relettä katkaisemaan DALI-valaisimien virransyötön Poistaa DALI-valmiustilan virrankulutuksen Releen ajastettu ohjaus Kytkee releen päälle tai pois kunkin profiilin aloitushetkellä Relettä voidaan silti käyttää manuaalisesti kytkimillä

99 MOBIILI SOVELLUS Etusivu Tila-sivu Profiili 1/Profilili 2 Asetukset Sensorin ajat

100 MOBIILI SOVELLUS Ajastukset profiileille - Aikaohjelmat Aikaohjelmien asettelu Sovellustiedostojen kirjasto

101 REFERENSSIKOHTEITA

102 REFERENSSIKOHTEITA Kaisatalo, Helsinki 79 reititintä Loimaan koulukeskus 10 reititintä TAMK G- ja H-siivet, Tampere 49 reititintä + usee Vuorestalo, Tampere 32 reititintä + Niagara Tipotien terveysasema, Tampere 7 reititintä Konecranes, Hyvinkää 16 reititintä Jyväskylän kaupungintalo 6 reititintä Huhtasuon koulu, Jyväskylä 37 reititintä Koskikeskus, Tampere 10 reititintä + Niagara Logomo, Turku 3 reititintä Porvoon taidetehdas 16 reititintä Anttila, Kuopio 8 reititintä KPMG, Helsinki yli 93 DALI-aluetta Stora Enso, Helsinki 16 reititintä Kalevan painotalo, Oulu 11 reititintä IKH, Kauhajoki 22 reititintä + Niagara Fellmannia, Lahti 10 reititintä Peurungan kylpylä, Laukaa 7 reititintä Didrichsen museo, Helsinki 6 reititintä + Niagara
