LUXOMAT net. Luo valoa. Standardina DALI. Älykäs valaistuksenohjaus ja paljon muuta. nylund.fi

Transkriptio

1 Luo valoa Älykäs valaistuksenohjaus ja paljon muuta Standardina nylund.fi

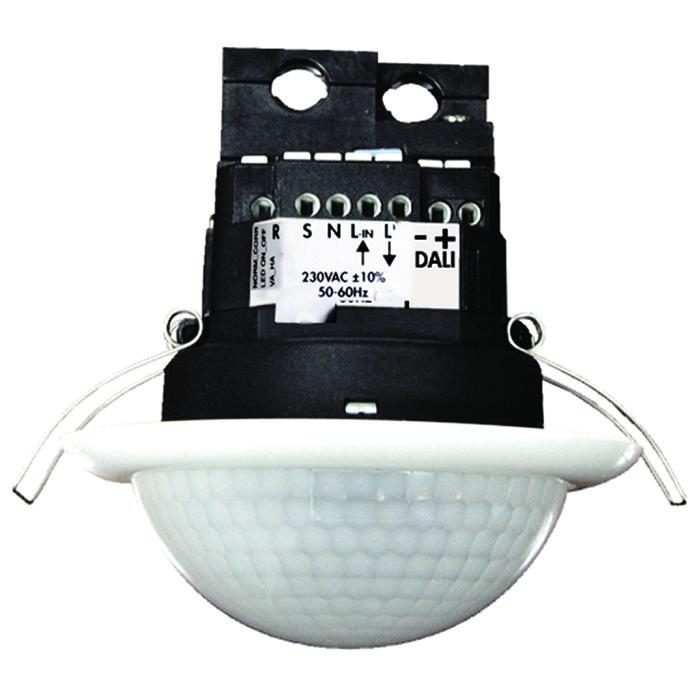

2 Dali Compact stand-alone -ratkaisu Tehokas valaistuksen hallintajärjestelmä pieniin ja keskikokoisiin projekteihin. Luxomatin stand-alone -ratkaisut voidaan rajata tunnistintuotteisiin, jotka sisältävät kaikki toiminnot yhdessä master -tunnistimessa. Yhteen tunnistimeen on sisällytetty kaikki tärkeimmät kompaktin -järjestelmän ominaisuudet; teholähde, painonappiohjaus, releohjaus, sekä valaistuksen automatisointi läsnäolon ja vakiovalon mukaan. Tunnistimet saadaan helposti ja nopeasti käyttöön broadcast-toiminnon ja esiasetettujen ohjausparametrien ansiosta. Valvottavan alueen laajennus onnistuu helposti ja kustannustehokkaasti tavanomaisilla slave-tunnistimilla. Parametrien asetus onnistuu kätevästi BEG -älypuhelinsovittimella ja -sovelluksella tai perinteisellä kaukosäätimellä.

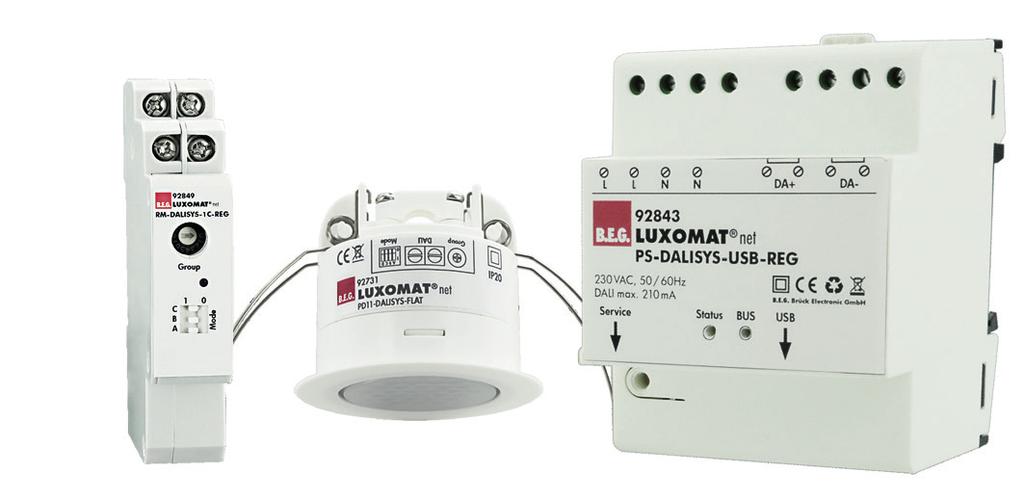

3 Luo valoa System Ratkaisu väyläjärjestelmään Mukautuva ohjausjärjestelmä kaikenkokoisten projektien tehokkaaseen ja yksityiskohtaiseen valaistuksen hallintaan. " System" -tuoteryhmä kattaa valikoiman erillisiä ohjainlaitteita. Superohuen PD-läsnäolotunnistimen lisäksi B.E.G:in tuotteistosta löytyy kattava valikoima monipuoliseen valaistuksen ohjausjärjestelmän toteutukseen: -teholähde, -reititin, -rele ja -painonappiyksikkö. System -järjestelmän osoitteellisuus ja multi master -toimintaperiaate (hajautettu äly) mahdollistaa erinomaisen luotettavuuden ja toimintavarmuuden. Järjestelmän skaalautuvuus yhden huoneen tarpeista useamman huoneen, tai vaikka koko rakennuksen keskitettyyn valvontaan on tärkeä ominaisuus useassa vaiheessa tehtävistä projekteissa. Monipuoliset toiminnot ja ohjelmointimahdollisuudet antavat suunnittelijoille paremmat työkalut energiansäästön ja tilan käyttäjien viihtyvyyden toteuttamiseen. -järjestelmän asetuksien määrittely onnistuu yhdestä käyttöliittymästä, mikä vähentää ohjelmointikustannuksia. Käyttöliittymään pääsee kytkeytymään helposti USB-, LAN-, WLAN- tai Bluetooth-yhteyksien välityksellä.

4 Compact stand-alone -ratkaisu Compact Sovellusesimerkki Master Master Slave Master Slave OR Master OR Kuvaus -väylä, broadcast-ryhmä -väylä, broadcast-ryhmä 2 Painonappiohjaus tai slave-ohjaus 2 2 Master-tunnistimeen sisäänrakennettu releohjaus, valaistuksen tai ilmastoinnin ON/OFF-ohjaukseen Stand-alone -ratkaisu pieniin ja keskikokoisiin tiloihin läsnäolosta ja päivänvalosta riippuvaan ohjaukseen. Broadcast-ohjaus. All-in-one -läsnäolotunnistin. Yksinkertainen käyttöönotto, toimintavalmis oletusasetuksin 5 lx ja min seuranta-aika. Kaikki asetukset ohjelmoitavissa älypuhelinsovelluksella tai kaukosäätimellä. Kustannustehokas valvonta-alueen laajennus tavanomaisin slave -tunnistimin.

5 + Yhden tilan toteutus System -ratkaisulla System Sovellusesimerkki Kuvaus väylä ON/OFF valaisin 9273 PD-SYS-FLAT HVAC -ohjaus Releohjattu kanava Multisensori Releyksikkö -teholähde Valaisimet liitäntälaitteella -painonappiyksikkö Bluetooth-ominaisuudella Käyttöönotto, ylläpito ja tilanteiden kutsuminen älypuhelimella Installa on Tool App User Remote App via Pienet ja keskikokoiset tilat. Langaton ohjelmointi Bluetooth-yhteyden välityksellä. Guided Light Function : -ryhmien yli synkronoitu valaistuksen ohjaus. ma teholähde voi ohjata 25 -teholähde -valaisinta B.E.G -ohjainyksikköä (painonappia tai multisensoria). B.E.G - releyksikköä voidaan käyttää -valaisimien verkon kytkemiseen ja valmiustilan tehonkulutuksen minimoimiseksi.

6 Useamman huoneen toteutus System -ratkaisulla System Sovellusesimerkki Kuvaus -väylä ON/OFF-valaisin HVAC -ohjaus 9273 PD-SYS-FLAT Releohjattu kanava 9273 PD-SYS-FLAT Multisensori -painonappiyksikkö Multisensori -teholähde -teholähde Schaltschrank Switch cabinet Releyksikkö Releyksikkö Schaltschrank Switch cabinet + + painonappiyksikkö painonappiyksikkö -REG -teholähde USB-liitynnällä Tarvitaan vain käyttöönottoon ja ylläpitoon Tarvitaan vain käyttöönottoon ja ylläpitoon PC-Tool Windows PC-Tool Windows Pienet rakennukset, varastot, avokonttorit, toimistorakennukset, porraskäytävät. Ohjelmointi tietokoneella (Windows) -teholähteen USB-liitynnän välityksellä. 64 osoitteellista laitetta, 6 -laitetta, 6 -ryhmää. Guided Light -toiminto : -ryhmien yli synkronoitu valaistuksenohjaus. 2 ma -teholähde koko -väylän powerointiin, sisältäen kahdeksan B.E.G-multisensoria.

7 9273 PD-SYS-FLAT 9273 PD-SYS-FLAT 9273 PD-SYS-FLAT 9273 PD-SYS-FLAT 9273 PD-SYS-FLAT 9273 PD-SYS-FLAT Rakennuksen ohjaus System -ratkaisulla System Sovellusesimerkki Kuvaus -väylä ON/OFF-valaisin HVAC-ohjaus Painonappi -painonappiyksikkö -väylä USB -väylä USB USB USB -REG-Router Selainpohjainen parametrointi Tarvitaan käyttöönottoon, ylläpitoon, seurantaan, ajastukseen ja hätävalojen valvontaan Web browser LAN / HTTP 5 VDC 5 VDC 9285 ROUTER-SYS-REG Brück Electronic GmbH Web browser 5 VDC 9285 ROUTER-SYS-REG Brück Electronic GmbH Multi-room -ratkaisu + -reititin = Koko rakennuksen ohjausratkaisu. 5 VDC Ohjelmointi lähiverkon välityksellä. Asennuksen koko jopa reititintä, jokaisessa 4 USB-väylää Ü 4 -verkkoa. Keskitetty valaistuksen ja hätävalaistuksen hallinta ja seuranta. Sähköpostihälytykset esimerkiksi lampun vikaantuminen. Guided Light PLUS -toiminto -ryhmien ja -väylien yli synkronoitu valaistuksen ohjaus.

8 Oy Nylund- Ab Masalantie 375, 243 MASALA Myynti, puh asiakaspalvelu@nylund.fi Yleiset B.E.G -toiminnot Läsnäolosta riippuva kytkentä (Auto-ON / Auto-OFF) Päivänvalo-ohjaus / Vakiovalosäätö (Auto-Dim) Kytkentä automaatti- ja puoliautomaattitilojen välillä Manuaalinen painonappiohjaus (kytkevä / himmennys) Opastusvalo-toiminto Burn-in toiminto h Soft start (valo kirkastuu pehmeästi) INI light (valaistus päällä tai pois tunnistimen min oppimisjakson aikana) Erilaisia reletoimintoja, kuten HVAC, cut-off, hälytyspulssi Tehdas reset ja reset toiminto Perusasetusten määrittely potentiometrillä ja DIP-kytkimillä compact -ratkaisun toiminnallisuudet Stand-alone -ratkaisu, Single-master, Keskitetty ohjaus/äly All-in-one -tunnistin saneerauksen yhteydessä helposti kattoon asennettava -järjestelmä Valaisimien broadcast-ohjaus Pieniin ja keskikokoisiin projekteihin perustoiminnallisuuksilla Yksinkertainen käyttöönotto, toimintavalmis oletusasetuksin Yhteensopiva tavallisien Slave-tunnistimien kanssa Tunnistimeen integroitu -teholähde Tunnistimeen integroidut painonappiliitynnät Tunnistimeen integroitu relelähtö Tunnistimen toimintojen parametrointin älypuhelinsovelluksella (Android ja ios) System -toiminnallisuudet Ristiin linkitettävä / Skaalautuva / Multi -master / hajautettu älykkyys "Modulaarinen järjestelmä" - myös DIN-kiskoon asennettava Osoitteellinen Kaiken kokoisiin projekteihin, yksinkertaisiin ja monimutkaisimpiin tarpeisiin Tehokas ohjelmointi ja suunnitteluprosessi Multisensor-tunnistin on samalla Master ja Slave yhdessä paketissa Ohjainlaitteiden powerointi -väylältä -väylän johdotus on riippumaton valaisimien ryhmittelystä Tunnistimet omaavat -lyhytosoitteen ja ryhmätunnuksen Parametrointi helposti: USB/PC-työkalu, LAN/-reititin tai Bluetooth/App Soft-Start -toiminto mukautettavilla parametreilla Guided Light (-ryhmien ylitse ulottuva synkronoitu valaistuksen ohjaus) Guided Light + (lisäksi -väylien yli ulottuva synkronoitu valaistuksen ohjaus) Tilanteiden kutsu käyttäjäystävällisellä Bluetooth-sovelluksella Porrasvalotoiminto Automaattinen toimintatila on asetettavissa himmentäväksi tai kytkeväksi lähdöksi Automaattinen toimintatila voidaan parametroida liikkeestä riippumattomaan tilaan (hämäräkytkin toiminto) Kalenteritoiminto, esim. "3 lx klo 8: Viestitoiminnot sähköpostitse, esim. valaisinvika Keskitetty hätävalaistuksen valvonta Energiatehokkuuden mittaus
