1 lindb yksinkertistmme rkentmist LindbUltrLink -ilmvirtsäädin FTCU Tekniset tiedot

2 Sisältö Johdnto...2 Yleisktsus...3 Tuotekuvus...3 Suojetäisyydet j sennus knvn...4 Asennus...6 Liitännät...6 Virtlähde...8 Näyttö j sen kutt tehtävät setukset...9 Asetukset Modbus-väylän kutt ID-numerot Vinetsintä Huolto Tekniset tiedot Liite A Modbus-rekisteri Johdnto Koventuneet energinsäästövtimukset ovt lisänneet trpeenmukisten ilmnvihtojärjestelmien käyttöä rkennuksiss. Perinteisten ilmvirtsäätimien ongelmn on pölyn kertyminen knvss olevien mittyhteiden ukkoihin heikentäen säätimen toimint. Tämä näkyy pinesuhteiden muutoksin j säädön epätrkkuuten. Litteiden huolto on hnkl j kllist. UltrLink on uutt teknologi, jok muutt tämän kiken. FTCU on erittäin trkk ilmvirtsäädin, jok mitt virtust ulträänisäteen vull. Mittus on erittäin trkk lueell 0,2 15 m/s j vielä 0,1 0,2 m/s mittepätrkkuus on lle 10%. Kun knvss ei ole perinteistä mittyhdettä, siitä ei myöskään iheudu pinehäviötä. Litteess on mukn myös lämpötilmittus. Kun lähtökohtn on energitehokkuus, mitttrkkuus, yksinkertisuus j käytön helppous, vlintsi on Ultrlink. 2 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

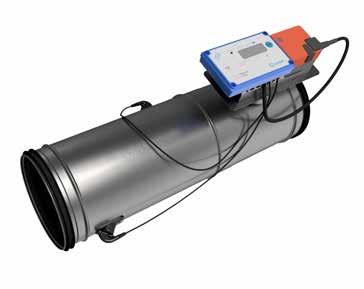

3 IP42 Ptented Sttus Airflow C m/s m³/h Mode Yleisktsus Koko Koko Näyttölite Antureiden runko Säätöpellin runko Lipp Virtusnturi Näyttölite QR-koodi Tilpinike Ilmvirrn suunt Sttus Airflow Tuotekuvus Käyttö Lindb UltrLink Controller FTCU Actul vlue m³/h m/s C % - Setpoint m³/h m/s - - IP42 Säädin soveltuu ilmnvirtuksen mittmiseen j ohjmiseen sekä lämpötiln mittmiseen. Tiedonsiirto on mhdollist toteutt joko nlogisill viesteillä ti Modbus-väylän kutt. Rkenne Bluetooth Tiln merkkivlo Näytön prmetrit CE-merkki IP-luokitus Säädin koostuu nturin rungost, joss on Lindb Sfe-tiivisteet. Moottoriin ti sen pysäyttimiin ei s tehdä mitään muutoksi ti säätöjä! Ilmvirrn suunt Anturin runkoon on sennettu kksi virtusnturi, jotk on liitetty näyttölitteeseen. Näyttölite on sennettu hyllylle säätöpellin rungon päälle. FTCU , lipp yhdistää mittyhteen j säätöosn. Pyörittääksesi mittyhdettä, v lipn lukitus. Huomioi! Virtusnturit on sijoitettu kiinteälle etäisyydelle toisistn, eikä niitä s koskn irrott. Niitä ei s käyttää khvoin nturin runko käännettäessä. TCP/IP Etäpääte Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 3

4 Suojetäisyydet j sennus knvn Säätimen mittyhteen etäisyys häiriöön vikutt mittuksen trkkuuteen. Suurempi etäisyys prnt mitttrkkuutt. Seurviss tulukoiss on esitetty suojetäisyyden vikutus trkkuuteen. Litteen knness on esitetty virtussuunt. Huom! Säätimen mittyhdettä voidn pyörittää prhimmn trkkuuden vrmistmiseksi. Ennen litteen kiinnittämistä vetoniiteillä knvn, käännä ensin näyttö sopivn lukusuuntn (myös kpeleiden sennussuunt). Voit kiinnittää näytön puoleisen pään knvn. Käännä sen jälkeen mittyhdettä tulukoiden mukisesti. Älä käännä ntureist j vro kpeleit. Mittyhde kääntyy 360-stett, mutt vin 180-stett yhteen suuntn keskikohdst. Knvpuhltimen yhteydessä on suositeltv sijoitt Ultrlink-lite imupuolelle. Pinepuolell suojetäisyys täytyy oll >6 Ød. Mittepätrkkuus ± % ti 1 sen mukn, kumpi on suurempi Häiriö * Ensimmäisen virtusnturin pikk 2 x Ød >4 x Ød >5 x Ød Käyrä Sisäsäde Ød * * Käyrä Ulkosäde (Ei suositeltv) Ød Ød * Käyrä * Sivu Ød 4 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

5 Mittepätrkkuus ± % ti 1 sen mukn, kumpi on suurempi Häiriö * Ensimmäisen virtusnturin pikk 2 x Ød >4 x Ød >5 x Ød Muuntoyhde Ød * Knvn hlkisijn pieneneminen Muuntoyhde Ød * Knvn hlkisijn suureneminen T-yhde Sisäsäde Ød * * T-yhde Ulkosäde (Ei suositeltv) Ød * Ød T-yhde Sivu * Ød Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 5

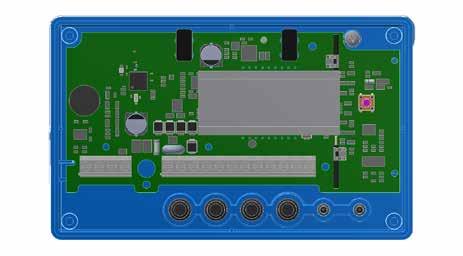

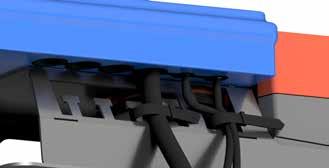

6 Asennus Aset säädin niin, että näyttö on nähtävissä. Tulevi liitäntöjä silmällä pitäen on tärkeää, että näytön knnen ruuvit voidn irrott. Vrmist, että ilmn virtussuunnn kertov nuoli osoitt ilmvirrn suuntn. Merkitse säätimen ID-numero muistiin. ID-numero näkyy trrss litteen toimitusltikon ulkopuolell j itse litteess. ID on sm kuin srjnumeron kolme viimeistä numero. Kiinnitä säädin knvn Lindb Sfe -sennusohjeiden mukn. Älä käytä virtusntureit khvoin säädintä sentesssi, kosk ne voivt murtu, j niiden pikkojen muutokset voivt vikutt mittustrkkuuteen. Kun ntureiden runko on oikess sennoss, kiinnitä se j peltios toisiins vetoniiteillä. Jott johdot sdn liitettyä liitinlustn, näyttölitteen tkn olevn kumiseen kpelin läpivientieristeeseen on tehtävä sopiv reikä tiiviyden vrmistmiseksi. Kun johdot on liitetty, vedonesto tehdään kiinnittämällä johdot nippusiteillä moottorihyllyyn viereisen kuvn mukisesti. Pyöritä mittos kppleen Suojetäisyydet mukisesti j lukitse se säätöosn ruuveill ti niiteillä normlin liitoksen tvoin. Litekoot 400 j 500 on vrustettu lipll, jok tulee vt ennen pyörittämistä. Asennuksen jälkeen lipp kiristetään. Kpelointej vrten kumiost lävistetään sopivll työklull. Kpeleiden liittämisen jälkeen kpelit kiinnitetään kiristimellä literunkoon. Näyttö j toimilite ovt korotettu 50 mm knvosst mhdollisten eristeen sentmisen. Älä missään tpuksess tee reikiä ti kytke mitään ruuveill nturin runkoon, sillä se vikutt mittustrkkuuteen! Liitännät Liitännät tehdään liitinlevyyn, jok sdn näkyviin irrottmll näyttölitteen suojus V, + 24VDC / G 24VAC ) 2., - 24VDC / G0 24VAC ) 3. +B, liitäntä ModBus-väylälle RS485:n kutt 4. -A, liitäntä ModBus-väylälle RS485:n kutt 5. SH, häiriösuoj 6., m (järjestelmän potentili) 7. AO1, nloginen lähtö 8. AO2, nloginen lähtö 9. AIN, nloginen tulo 10. MO1, moottoriliitäntä 11. MO2, moottoriliitäntä 12., m (järjestelmän potentili) 13. SCL, ei käytössä 14. SDA, ei käytössä 15., m (järjestelmän potentili) 16. 3V3, ei käytössä SCL SDA 3V V +B -A SH AO1 AO2 AIN MO1 MO Kytkentäsuositus: Toiminto Kpelityyppi 24 V:n syöttö 2-johtiminen, pksuus riippuu pituudest j kuormituksest, mks. 1,5 mm² RS485 Tuo säätimeen virt muuntjlt. 2-johtiminen suojttu j kierretty prijohto, min. 0,1 mm² (LIY- CY-kpeli) 6 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

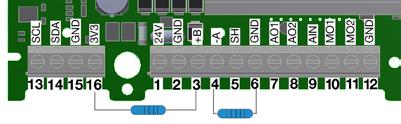

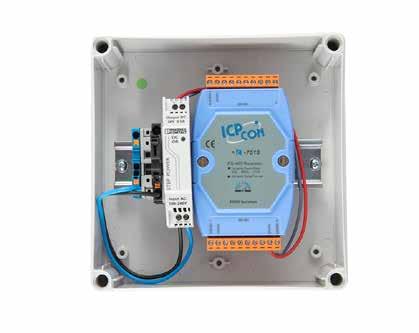

7 Digitlinen väyläohjus Suosittelemme käyttämään RS485 kierrettyä häiriösuojttu prikpeli. Sm kpeli ei s käyttää virrnsyöttöön ellei kpeli ole vlmistettu siihen trkoitukseen. Liitä Modbus RTU:n A näyttölitteen -A liittimeen j B +B-liittimeen. Usemp ilmmääräsäädintä liitettäessä väylään on tärkeää kytkeä kpelit oikein, sillä ristiin kytkeminen ktkisee Modbus-väylän toiminnn. Häiriösuoj RS485-kpeliss tulee kytkeä muuntjn mliittimestä ktkemtt smn muuntjn tkn olevien ilmmääräsäätimien SH-liittimien välille. Jos käytetään usemp muuntj, häiriösuoj tulee ktkist kullkin muuntjll, jolloin ilmmääräsäätimien SH:t ovt liitetty inostn omn muuntjns mhn. 24V +B -A SH AO1 AO2 AIN MO1 MO2 24V +B -A SH AO1 AO2 AIN MO1 MO2 24V +B -A SH AO1 AO2 AIN MO1 MO2 24V +B -A SH AO1 AO2 AIN MO1 MO B -A SH +B -A SH +B -A SH SH -A +B B A Väylä tulee oll vrustettu A- j +B-lähtöjen bisoinill. Jos Modbus mster ei ole vrustettu bisoinill, voidn yksittäinen väylässä olev ilmmääräsäädin vrust sopivill vstuksill. Käytä Ω vstuksi j liitä yksi vstus A- j -liittimien välille sekä yksi vstus +B- j 3V3-liittimien välille. On myös suositeltv lisätä yksi 120 Ω päätevstus viimeisen ilmmääräsäätimen A- j +B-liittimien välille estämään signliheijstumt. Anloginen ohjus On tärkeää kytkeä ilmmääräsäätimen nlogisten ulostulojen (AO1, AO2) kpelit oikein VAK:ss sekä VAK:n ohjusviesti ilmmääräsäätimen nlogiseen sisäänmenoon (AIN). Vrmist, että kikki kpelit on kytketty smn nlogiseen mhn. Bluetooth - ohjus j sovellus älylitteille Jos ilmmääräsäädin on vrustettu Bluetooth-lähettimellä (Bluetooth-logo näytön knness), voidn älylitteell luod lngton yhteys. Sovellus Lindb UltrLink on stvn Android- j ios-litteille. Ultrlink-sovelluksell vrustettu älypuhelin ti tbletti löytää lähellä sijitsevt Ultrlink-litteet. Litteisiin voidn ott yhteys j trkstell litteen toimint j muutt setuksi. Turvllisuussyistä litteiden oletus PIN-koodi tulee muutt, ktso sivu 9. Signlitoistin Jos väylä on pidempi kuin 300 metriä ti jos litteit on yli 30, järjestelmä stt trvit RS485-toistimen (FDS-R) kyetäkseen tehokkseen tietoliikenteeseen. Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 7

8 Virtlähde Muuntjn mitoitus 24 V AC -muuntjn/-muuntjien koon trve voidn määrittää lskemll yhteen kikkien komponenttien mitoitusvirrnkulutus (VA). Muuntjn tehon on ylitettävä tämä rvo. Käytä inostn suojerotusmuuntji. Virrntrpeen I lskeminen: Virrnkulutus UltrLink -säätimen teho syöttökpelin mitoituksess on 2,0 VA. Ei ole suositeltv käyttää muuntj, jonk kpsiteetti on yli 150 VA! I = (P1+P2+ +P n ) / U [A] joss: P n on kunkin komponentin mitoitusvirrnkulutus (VA) j U on jännite (24) (V). Jos virrntrve I ylittää 6 A (jok vst noin rvo 150 VA 24 V:n AC-muuntjll), on ylikuumenemisen välttämiseksi käytettävä usemp muuntj. Syöttökpelin mitoitus Syöttökpelin johdinkoko voidn määrittää lskemll resistnssi metriä kohden R. Lskelmss on oletuksen, että syöttökpeli kestää esim. 2 V:n jännitteenlskun: R(per m) = U drop / (I L) [Ω/m] joss: U drop on hyväksytty jännitteen lsku (2 V) kpeliss (V) I on virt (A) L on muuntjst komponenttiin johtvien syöttökpeleiden mksimipituus [m] Esimerkki: U drop = 2 V, I = 4 A, L = 20 m R (per m) = 2V / (4A 20 m) = 0,025 Ω/m Kviost voidn luke johtimen poikkileikkuspint-l 0,7 mm². Johtimen poikkileikkuspint-l kuprijohdinmetrin resistnssin funktion Johtimen poikkileikkuspint-l Wire cross section Are [ mm 2 ] (mm²) 1,5 1,4 1,3 1,2 1,1 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, ,05 0,10 Copper Resistnce [ Ω/m ] Kuprin resistnssi (Ω/m) 0,15 0,20 8 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

9 Näyttö j sen kutt tehtävät setukset Näyttö kertoo litteen toiminnst vihreän ledin vilkkumisell sekä näytön prmetreillä. Jos lite on vrustettu Bluetooth-lähettimellä, led vilkkuu sinisenä. Näytöllä voi näkyä hyödyllisiä tietoj sekä vihreän diodin (tilvlo) että LCD-näytön prmetrien vull. Sttus Airflow Lyhyesti tilpinikett pinmll voit viht näytettävän prmetrin. Jos pinikett pinetn yli 5 sekunti (eli pitkä pinllus), määritysvlikko tulee esiin. Näytön lreunss näkyvä nuoli ilmisee tämänhetkisen prmetrin tyypin j yksikön. Actul vlue m³/h m/s C % - Setpoint m³/h m/s - - Yksityiskohtiseen ohjeistuksen löydät sivult 10. Prmetrirkenne Infovlikko näkyy näytöllä heti, kun lite s virt. Oletuksen ilmvirtus m³/h tulee myös näkyviin. Voit selt eri prmetrej vlikoss pinmll pinikett lyhyesti. Vlikon lreunss olevt nuolet kertovt, onko näkyvissä olev rvo todellinen lukem vi setuspiste j myös sen, mikä nykyisen mhdollisen rvon yksikkö on. Käytössä on seurv prmetriluettelo: Todellinen ilmvirt (m³/h) Todellinen ilmvirt () Todellinen ilmnnopeus (m/s) Todellinen lämpötil ( C) Pellin sento (%, 100 % = täysin uki) Nykyinen setuspiste (m³/h) Nykyinen setuspiste () Nykyinen setuspiste (m/s) Säätimen ID-numero Virtusmäärän setuspiste, mksimi*) Virtusmäärän setuspiste, minimi*) *) Näkyvissä vin, jos nloginen ohjus (rekisteri 4 071=1) j jos ohjuksen muuttuj on virtusmäärä (4 070=2). Jos mksimi- j minimirvot ovt smt, lite toimii vkioilmvirtlitteen kyseisen rvon mukn. Tiln merkkivlo Tiln merkkivlo ilmisee seurvi: Til Ei vlo Hitsti vilkkuv vlo Nopesti vilkkuv vlo Jtkuv vlo Toiminto Säädin on kytketty pois päältä Moottori säätyy Ongelm toiminnss, j näytöllä näkyy vikkoodi error Säädin on päällä j toimii normlisti PIN-koodi UltrLink Bluetooth-lähettimellä tulee suojt PIN-koodill. On tärkeää muutt oletus koodi (1111), jott litteet luvton käyttö ei ole mhdollist. Bluetooth-lähetin voidn ott pois käytöstä väylärekisteristä setuksell 0. Koodi voidn viht kolmell tvll: Näytön setusvlikost, ktso sivu 10. Liittämällä PC Modbus-kpelill j käyttämällä setustyöklu. Bluetoothin vull älylitteen sovelluksell. Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 9

10 Näytön määritysvlikon rkenne Määritysvlikko ktivoidn pinmll näytöntilpinikkett pitkään (5 sek.). Kun pinikett pinetn pitkään, esiin tulee uusi vlikko, joss on kolme eri vihtoehto: Con.Set AIn.Set Cncel (Tiedonsiirtosetukset modbus-väylälle) (Anlogisen ohjustvn setukset) (Peruut j pl infonäyttöön) Voit selt kolme vihtoehto pinmll pinikett lyhyesti. Vlitse hlumsi vihtoehto j siirry vlikkorkenteess lspäin pinmll pitkään. Kohdss Con.Set (väyläsetukset) on käytössä seurvt vihtoehdot (sel pinmll lyhyesti, vlitse pinmll pitkään): Vlikkomerkki Asetus Vihtoehdot Kuvus Pr. Protokoll Pr.PAS Pr.Mod b. Budinopeus b.9600 b b b bit. Pysäytysbitit bit.1 bit.2 P. Priteetti P.odd P.even P.none Pscl-protokoll Modbus Budinopeus 9600 Budinopeus Budinopeus Budinopeus pysäytysbitti 2 pysäytysbittiä Priton priteetti Prillinen priteetti Priteetti, ei ole Id. Modbus-osoite Id.x Modbus-id (x = rvo) *) PLA. PLA osoite Psclille PLA.x PLA-osoite (x = rvo) *) ELA. ELA osoite Psclille ELA.x ELA-osoite (x = rvo) *) Pi. Pin-koodi Pi.1111 Oletus = 1111 Cnt.. Ohjustp Cnt.bus Cnt.AIn Ohjus väylältä Ohjus nlogituloll Store Tllenn muutokset Tllent muutokset pitkään pinettess Cncel Peruut Peruut ti ohit muutokset pitkään pinmll Kohdss AIn.Set (nlogisen ohjustvn setukset) on käytössä seurvt vihtoehdot (sel pinmll lyhyesti, vlitse pinmll pitkään): Vlikkomerkki Asetus Vihtoehdot Kuvus qh.. Mksimivirtus () qh.x Mksimi-ilmvirtus (x = rvo) *) ql.. Minimivirtus () ql.x Minimi-ilmvirtus (x = rvo) *) r. Jännitelue r.0-10 r.10-0 r.2-10 r.10-2 Jännitelue 0-10 V Jännitelue 10-0 V Jännitelue 2-10 V Jännitelue 10-2 V Store Tllenn muutokset Tllent muutokset pitkään pinettess Cncel Peruut Peruut ti ohit muutokset pitkään pinmll *) Voit muutt hlumsi rvo pinmll pinikett pitkään, kunnes vilkkuv osoitin tulee näkyviin nykyisen rvon ensimmäisen yksittäisen numeron kohdll. Sen jälkeen voit selt hlumsi numero pinmll lyhyesti, j pinmll pitkään voit siirtää vilkkuvn osoittimen seurvn yksittäiseen numeroon nykyisessä rvoss. Jtk, kunnes uusi rvo on setettu j siirry eteenpäin pinmll pitkään. 10 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

11 Asetukset Modbus-väylän kutt Kikki käytettävissä olevt setukset on esitetty liitteessä. Asetuksi voidn muutt RS485-väylän kutt, j se onnistuu litteill, joiss on Modbus tiedonsiirtoyhteys. Suosittelemme kuitenkin käyttämään UltrLink -setustyöklu (ktso erillinen sikirj). Ohjeet yleisimmille setuksille on kuvttu ll. Lisätietoj s liitteestä. Tiedonsiirtosetukset Rekistereitä 4x001-4x009 käytetään määrittämään tietoyhteyssetukset. Kun yhteys muodostetn ensimmäistä kert, oletussetukset ktivoituvt. Modbus-tunnus: srjnumeron kolme viimeistä numero (näkyvät myös näytöllä, jos lite s virt) Budinopeus: Priteetti: Prittomt Pysäytysbitit: 1 Kun mitä thns tiedonsiirtoprmetrej on muutettu, lite on resetoitv/käynnistettävä uudelleen, jott muutokset tulevt voimn. Jos tietoyhteys epäonnistuu oletusprmetrein, jotk on vlittu UltrLink -määritystyöklull, säätimen tietoyhteyssetuksi on ehkä ikisemmin muutettu. Vrmist setus näytöltä (ktso ohjeet sivult 9). Säätimen setukset Säädintä voidn luke j ohjt useill eri tvoill. Ensisijisesti sinun on setettv seurvt rekisterit määrittääksesi, mitä muuttuj hlut käyttää litteen ohjmiseen j tuleeko ohjussignli nlogisen ti väylän kutt. 1. Määritä rekisteriin 4 070, minkä tyyppistä setuspistettä hlut litteell ohjt (0 = ei ohjust, 1 = pellin sento, 2 = ilmvirt) 2. Määritä rekisteriin joko väylä ti nloginen ohjus (0 = väylä, 1 = nloginen) 3. Käytön ikn voidn setuspisteitä käyttää rekistereillä 4x302 (säätöpellin sento) j (virtus) riippuen edellä olevn kohdn 1 setuksest. Pellin sennon setuspisteessä on ennlt määritetyt rjt %, joss 0 % trkoitt täysin suljettu j 100 % trkoitt täysin voint. Virtusrjojen oletusrvot ovt ll olevn tulukon mukiset, mutt niitä voidn muokt rekistereillä j Oletusrvoiset mksimirvot vstvt ylärj, joll trkkuus voidn tt. Arvo voidn säätää korkemmksi, mutt tämä stt iheutt lukemien heikomp trkkuutt. Kyseisten rekistereiden oletusrvot ovt ll olevn tulukon mukiset. (Oletusrvo mksimivirtukselle vst 15 m/s knvnopeutt). Koko Ø (mm) Virtuksen setuspiste () Virtuksen setuspiste, minimi () Virtuksen setuspiste, mksimi () Pellin ohjusperuste Pellin ohjustp 2 (virtus) 1 (nloginen) KATSO LIITTEENÄ OLEVASTA MODBUS-REKISTERISTÄ OHJEET REKISTERIN ARVOJEN MUUTTAMISEKSI. JOILLAIN ARVOILLA ON SKAALAUSKERROIN JA JOTKUT OVAT KAHDESSA REKISTERISSÄ! Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 11

12 Anlogisen ohjussignlin setukset Jos käytetään nlogist tiedonsiirto (4 071 = 1), sinun on määritettävä käyttöjännitelue j myös vstvt mksimi- j minimirvot. 1. Määritä rekisteri nlogisen signlin tyypille ((0) 0-10 V, (1) 10-0 V, (2) 2-10 V, (3) 10-2 V), jos käytät nlogist ohjust. (Jos litett ohjtn väylän kutt, tämä koht voidn jättää huomiott.) 2. Määritä rekisterit j vstvt tiedot edellisessä viheess vlitun jännitelueen mksimi- j minimitso vrten. Rekisteriä käytetään, jos litett ohjtn pellin sennoll (4 070 = 1) j rekistereitä käytetään, jos litett ohjtn virtuksell (4 070 = 2). Jos setuspisteitä ohjtn väylän kutt, tämä koht voidn jättää huomiott. Kyseisten rekistereiden oletusrvot ovt ll olevn tulukon mukiset. (Oletusrvo mksimivirtukselle vst 7 m/s knvnopeutt). Koko Ø (mm) 100 4x500 Anlogisen tulon tson määritys 4x501 Kulm, min. [%] *) 4x502 Kulm, mks. [%] *) 4x503 Virtus, min. () 4x504 Virtus, mks. () (virtus) 2 (2-10 V) *) 0 % trkoitt täysin suljettu vimentimen sento j 100 % täysin voint. KATSO LIITTEENÄ OLEVASTA MODBUS-REKISTERISTÄ OHJEET REKISTERIN ARVOJEN MUUTTAMISEKSI. JOILLAIN ARVOILLA ON SKAALAUSKERROIN JA JOTKUT OVAT KAHDESSA REKISTERISSÄ! Anlogisen ulostulon setukset Anlogiset ulostulot ovt in ktiivisi, mutt sinun on määritettävä, millisi tietoj hlut luke khdest portist. 1. Määritä rekisterit j nlogisilt ulostuloilt luettville mittusperusteille (0 = virtus, 1 = lämpötil, 2 = pellin sento). 2. Määritä rekisterit j nlogisen ulostulon jännitetyypille ((0) 0-10 V, (1) 10-0 V, (2) 2-10 V, (3) 10-2 V). 3. Määritä rekisterit j sekä vstvt tiedot edellisessä viheess 2 vlitun jännitelueen mksimij minimitso vrten. Sinun trvitsee määrittää vin viheess 1 vlittu muuttuj vstvt mksimi- j minimirvot. Koko Ø (mm) 100 4x400 Tson määr. 4x401 Yksikkö määr. 4x402 Lämp. min. ( C) 4x403 Lämp. mks. ( C) 4x404 Virtus min. () 4x406 Virtus mks. () 4x408 Asento, min. (%) *) 4x409 Asento, mks. (%) *) x070 Säätöpellin ohjusperuste Ulostulon Ulostulon 200 jännitetyyppruste mittuspe (2-10 V) 0 (virtus) *) 0 % trkoitt täysin suljettu vimentimen sento j 100 % täysin voint. 12 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

13 Kyseisten rekistereiden oletusrvot Anloginen lähtö 2 ovt ll olevn tulukon mukiset. (Oletusrvo mksimivirtukselle vst 7 m/s). Koko Ø (mm) 100 4x430 Tson määr. 4x431 Yksikkö määr. 4x432 Lämp. min. ( C) 4x433 Lämp. mks. ( C) 4x434 Virtus min. () 4x436 Virtus mks. () 4x438 Asento, min. (%) *) 4x439 Asento, mks. (%) *) Ulostulon Ulostulon 200 jännitetyyppruste mittuspe (2-10 V) 2 (Kulm) *) 0 % trkoitt täysin suljettu säätöpeltiä j 100 % täysin voint. KATSO LIITTEENÄ OLEVASTA MODBUS-REKISTERISTÄ OHJEET REKISTERIN ARVOJEN MUUTTAMISEKSI. JOILLAIN ARVOILLA ON SKAALAUSKERROIN JA JOTKUT OVAT KAHDESSA REKISTERISSÄ! Ohitustilojen setukset Säätimessä on kksi eri ohitustoiminto, jotk voidn käynnistää joko väylän kutt ti nlogisell ohjusviestillä (vin tulojännitelueell 2-10 V ti 10-2 V). Jos ohjus tphtuu väylällä (rekisteri 4x071 = 1), säätöpelti voidn pkott (rekisteri 4x151) täysin uki ti täysin kiinni ti virtusnopeuden setuspiste voidn sett pienimmän ti suurimmn virtusnopeuden setuspisteeseen (rekisterien 4x315 j 4x316 mukn). Jos yksikköä ohjtn nlogisell ohjusviestillä (4x071 = 1), vimennin voidn pkott täysin suljettuun sentoon (riippumtt rekisterin 4x501 setuksist, mikä edust vimentimen minimikulm (täysin suljettun) normliss tilss). Ohitustoiminto väylällä: 1. Normli til, ei ohitust (rekisteri 4x151 = 0). 2. Siirry mksimivirtusrvon setuspisteeseen (rekisteri 4x151 = 1). 3. Siirry minimivirtusrvon setuspisteeseen (rekisteri 4x151 = 2). 4. Siirry täysin voimeen säätöpellin sentoon (rekisteri 4x151 = 3). 5. Siirry täysin suljettuun säätöpellin sentoon (rekisteri 4x151 = 4). Jos ohitus käynnistetään, se voidn plutt joko mnulisesti settmll rekisteri 4x151 rvoon 0 ti utomttisesti ennlt määritetyn ohituksen ikktkisun jälkeen rekisterissä 4x150. Anloginen ohitustoiminto: Anlogisell ohjuksell (4x071 = 1) ohitustoiminto voidn ktivoid vin, jos ohjusjännitteen setus on 2-10 V ti 10-2 V (4x500 = 2 ti 3) j ohjttv muuttuj on virtusnopeus (4x070 = 2). Jos nämä setukset ovt ktiivisi, ohitustoiminto setetn seurvsti: 1. Normli til, ei ohitust (tulojännite 2 V). 2. Siirry säätöpellin täysin suljettuun sentoon (jos syöttöjännite on pienempi kuin rekisterissä 4x511 määritetty rvo). Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 13

14 ID-numerot (Modbus) Säätimelle on nnettu vlmistuksen yhteydessä ID-numero väliltä Annettu ID-numero käy ilmi säätimen pkkuksess j säätimen rungoss olevist trroist. ID-numero on sm kuin srjnumeron kolme viimeistä numero. Jos khdell ti usemmll Modbus-litteell on sm ID-numero, jokiselle niistä on nnettv om ID-numero tiedonsiirron mhdollistmiseksi. Monitor FTCU Ø125 Seril no Lindb UltrLink UltrLink edellyttää Modbus-ID-numero muutettess, että kikki muut litteet, joill on sm ID, on kytkettävä irti. Tehokkin tp on muutt ID suorn näytöllä kohdss Con.Set (ktso lisätietoj sivult 10). Modbus ID:n rekisteri on holding-rekisteri, jonk osoite on 4x001. Sttus Airflow Vinetsintä Actul vlue m³/h m/s C % - Setpoint m³/h m/s - - Ongelmn ilmetessä tiln merkkivlo lk vilkku, j näytölle tulee virhekoodi. Litteess on vik, jos led-vlo vilkkuu j näytössä on vikkoodi. Jos litteeseen ei sd yhteyttä, toimi seurvien ohjeiden mukisesti: Vrmist väylän nopeus, päätevstus j stop pit. VAK:n tulee käyttää smoj setuksi kuin Ultrlinkkien. -A j +B ovt yhdistetty kikkien litteiden välille ilmn ktkoksi väylässä eivätkä -A j +B kpelit ole ristissä. Tähtikytkentää ei s käyttää. Virrnsyöttökpelit on kytketty kikkiin litteisiin identtisesti j muuntjien G on kytketty G:hen (24 V) j G0 on kytketty G0:lln ( / MAA). Kpelisuoj on yhdistetty koko väylän mtklle j kytketty mhn vin muuntjll j viimeisellä Ultrlink-litteell. Väylässä ei ole yli 30 litett. Jos litteit on yli 30, käytä signlinvhvistj. Väylän mksimipituus on 300 m. Jos väylä on pidempi, käytä signlinvhvistj. Yritä sd yhteys PC:llä j Ultrlink setustyöklull. Virhekoodi Ongelm Kommentti Err001 Moottori ei toimi oikein Trkist moottorikpelit j liitännät Err002 Kulm-nturi ei toimi oikein Yritä klibroid uudelleen käyttämällä UltrLink -määritystyöklu Err003 Virtuksen setuspistettä ei svutettu Trkist, että AHU toimitt riittävästi ilm Err004 Ongelmi ilmvirrn mittmisess Mhdollisi syitä: jokin estää virtusntureiden toimint elektroniikkvik virtusntureit ei ole liitetty sinmukisesti näyttölitteeseen nturin runko on villinen Err032 Tehtn tiedot turmeltuneet Yritä plutt tehdssetukset käyttämällä UltrLink -määritystyöklu Huolto Huoltovp. Litteen näkyvät ost voi pyyhkiä kostell liinll. 14 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

15 Tekniset tiedot Käyttöjännite AC/DC 24 (24 28) V Kpeli Mks. ulkohlkisij 7 mm Teho Koko W Koko W Teho Johdotukselle, koko VA Johdotukselle, koko VA IP luokk 42 Knviston tiiviysluokk EN D Tiiveysluokk suljetun pellin yli EN Tiiveysluokk knvoslle Koko C (mks P) Koko B (mks P) Vrstointilämpötil-lue C Ympäristön mksimikosteus 95 % RH Liitäntä Kpeli Protokoll Lähtö RS485-stndrdi ti nloginen RS485-stndrdikpeli, 2-johtiminen suojttu j kierretty prijohto, min. 0,1 mm² (LIYCY-kpeli) Modbus Virtus Virtus Nopeus Lämpötil Säätöpellin sento (0 % täysin suljettu, 100 % täysin uki) Knvnopeus (ll minitull virtustrkkuudell) 0,2 15 m/s Mittusepätrkkuus, ilmvirt Asennus sennusohjeiden mukisesti. Suurempi rvoist. ±5 Koko 100 = ±1,00 Koko 125 = ±1,25 Koko 160 = ±1,60 Koko 200 = ±2,00 Koko 250 = ±2,50 Koko 315 = ±3,15 Koko 400 = ±4,00 Koko 500 = ±5,00 Koko 630 = ±6,30 Lämpötil-lue C Lämpötiln mittuksen epätrkkuus ±1 C Ruuvit näyttöyksikön knness TX10 4 kpl Bluetooth signli Tjuus MHz Ilmvirrt Ø [mm] m³/h m/s C % % ti Teho -40 to +9 db 0,2 m/s 7,0 m/s 15,0 m/s m³/h m³/h m³/h Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 15

16 Liite A Modbus rekisteri Address : Modbus register ddress (3x indictes Input & 4x indictes Holding) UltrLink : Nme: Description: Type of UltrLink where the register is vilble (Indicted by x ) Nme of register Short description of register. Dt type: Dt type for register (16bit contined in one register, 32bit nd flot in two consecutive registers). Unit: Div: Defult: Min: Mx: Access: Unit for register vlue (if ny). Scle fctor for stored vlue (divide register vlue with div to get correct vlue). Defult setting. Minimum vlue llowed for the register. Mximum vlue llowed for the register. RO for red only (Input registers) nd RW for red nd write (Holding registers). UltrLink Address Controller INPUT REGISTERS Monitor Nme Description 3x008 X X Product Nominl Size Nominl dimeter of duct 16bit mm RO 3x013 X X Unit Sttus Current unit sttus: 0 = Norml mode; 1 = Locting flow; 2 = Override control; 3 = Error; 4 = Control loop regulting; 5 = Angle sensor clibrting Flow info Dt type Unit Div Defult Min Mx Access 16bit RO 3x150 X X Velocity in m/s Velocity in m/s Flot m/s RO 3x152 X X Air flow in m³/h Air flow in m³/h Flot m³/h RO 3x154 X X Air flow in Air flow in Flot RO Temperture info 3x200 X X Current temperture in ºC Temperture in degree celcius. 16bit ºC 10 RO Dmper info 3x251 X Dmper open in % Dmper ctul position in percentge open. 3x252 X Dmper motor ction Dmper motor ction: 0 = Motor stopped. 1 = Motor opening dmper 2 = Motor closing dmper Alrms 3x400 X X Alrm Register 1 Alrms bitwise: 1 = Motor not working. 2 = Angle sensor not working correctly. 3 = Flow setpoint not reched. 4 = Flow mesure problems. 5 = Dmper is regulting. 6 = Not used = Reserved for future use. 32 = Fctory dt is corrupted. Other 16bit % 10 RO 16bit RO 32bit RO X X Signl mplifiction Current signl mplifiction 16bit RO 16 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

17 UltrLink Address Controller Monitor HOLDING REGISTERS Communiction settings Nme Description 4x001 X X Communiction id Modbus ddress 16bit RW 4x002 X X RS485 Bud Rte Conf. Budrte: 0 = = = = x003 X X RS485 Prity Conf. Prity: 0 = Odd; 1 = Even; 2 = None Dt type Unit Div Defult Min Mx Access 16bit RW 16bit RW 4x004 X X RS485 Stop Bit Conf. Number of stopbits: 1 or 2. 16bit RW 4x005 X X RS485 Protocol Conf. Protocol: 0 = Modbus; 1 = Not used; 2 = Pscl; X X Bluetooth Pssword Pssword which must be provided to pir Bluetooth devices. This pssword cn lwys be chnged from wired connection. From wireless it cn only be chnged when connection is estblished using current pssword X X Bluetooth Enble Enble Bluetooth Communiction 0 = Bluetooth turned off; 1 = Bluetooth turned on; 16bit RW 16bit RW 16bit RW 4x008 X X PLA ID used for Pscl 16bit RW 4x009 X X ELA ID used for Pscl 16bit RW X X Bluetooth TX Power Level Configure TX Power Level dbm. Accepted vlues: -40, -20, -16, -12, -8, -4, 0, 2, 3, 4, 5, 6, 7, 8, 9 System configurtion 4x070 X Dmper Regultion Conf. Specifies how dmper is regulted: 0 = Regultor turned off 1 = Regulte dmper ngle 2 = Regulte flow 4x071 X Dmper Input Conf. Specifies input to control dmper: 0 = Modbus or Pscl 1 = Anlog input 4x082 X X Execute Fctory Reset Fctory reset of ll prmeters. Unit will restrt 0 = Do nothing; 1 = Fctory Reset 4x083 X X Execute Reboot Reboot the unit 0 = Do nothing; 1 = Reboot the unit; Override configurtion 16bit RW 16bit RW 16bit RW 16bit RW 16bit RW 4x150 X Dmper Override Timeout Time before returning to norml mode 16bit min RW 4x151 X Dmper Override Conf. 0 = Norml mode; 1 = Override control - Mx open; 2 = Override control - Min open; 3 = Override control - 100% open; 4 = Override control - 100% closed Dmper 4x300 X Execute Angle Clibrtion 0 = Do nothing; 1 = Strt reclibrtion of the ngle sensor; 2 = Strt reclibrtion when strting up; 4x302 X Angle Set Point Angle setpoint used in norml mode. (Only relevnt when 4x070 is set to 1 ) 4x314 X Flow Set Point Flow setpoint used in norml mode. (Only relevnt when 4x070 is set to 2 ) 16bit RW 16bit RW 16bit % RW 16bit * RW * = the vlue depends on the dimension of the product. Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 17

18 UltrLink Address Controller Monitor Nme Description 4x315 X Flow Set Point Minimum Flow setpoint min. 16bit * RW 4x316 X Flow Set Point Mximum Flow setpoint mx. 16bit * RW Anlog output 4x400 X X Anlog Output 1 Level Conf. Anlog output config: 0 = 0-10 V, 1 = 10-0 V, 2 = 2-10 V, 3 = 10-2 V. 4x401 X X Anlog Output 1 Unit Conf. Show: 0 = Flow; 1 = Temperture; 2 = Angle; 4x402 X X Anlog Output 1 Temp. Min. 4x403 X X Anlog Output 1 Temp. Mx. Min temperture shown = Min output voltge (Only relevnt when 4x401 is set to 1 ) Mx temperture shown = Mx output voltge (Only relevnt when 4x401 is set to 1 ) 4x404 X X Anlog Output 1 Flow Min. Min flow shown = Min output voltge (Only relevnt when 4x401 is set to 0 ) 4x406 X X Anlog Output 1 Flow Mx. Mx flow shown = Mx output voltge (Only relevnt when 4x401 is set to 0 ) 4x408 X Anlog Output 1 % Open Min. 4x409 X Anlog Output 1 % Open Mx. 4x430 X X Anlog Output 2 Level Conf. Min open % shown = Min output voltge (Only relevnt when 4x401 is set to 2 ) Mx open % shown = Mx output voltge (Only relevnt when 4x401 is set to 2 ) Anlog output config: 0 = 0-10 V, 1 = 10-0 V, 2 = 2-10 V, 3 = 10-2 V. 4x431 X X Anlog Output 2 Unit Conf. Show: 0 = Flow 1 = Temperture 2 = Angle 4x432 X X Anlog Output 2 Temp. Min. 4x433 X X Anlog Output 2 Temp. Mx. Min temperture shown = Min output voltge (Only relevt when 4x431 is set to 1 ) Mx temperture shown = Mx output voltge (Only relevnt when 4x431 is set to 1 ) 4x434 X X Anlog Output 2 Flow Min. Min flow shown = Min output voltge (Only relevnt when 4x431 is set to 0 ) 4x436 X X Anlog Output 2 Flow Mx. Mx flow shown = Mx output voltge (Only relevnt when 4x431 is set to 0 ) 4x438 X Anlog Output 2 % Open Min. 4x439 X Anlog Output 2 % Open Mx. Min open % shown = Min output voltge Only relevnt when 4x431 is set to 2 ) Mx open % shown = Mx output voltge (Only relevnt when 4x431 is set to 2 ) Dt type Unit Div Defult Min Mx Access 16bit RW 16bit RW 16bit ºC RW 16bit ºC RW 16bit RW 16bit * RW 16bit % RW 16bit % RW 16bit RW 16bit RW 16bit ºC RW 16bit ºC RW 16bit RW 16bit * RW 16bit % RW 16bit % RW * = the vlue depends on the dimension of the product. 18 Pidätämme oikeuden muutoksiin ennlt ilmoittmtt

19 UltrLink Address Controller Monitor Nme Description Anlog input (Settings below re only relevnt when register 4x071 is set to 1) 4x500 X Anlog In Level Conf. Anlog input: 0 = 0-10 V, 1 = 10-0 V, 2 = 2-10 V, 3 = 10-2 V. Dt type Unit Div Defult Min Mx Access 16bit RW 4x501 X Anlog In Angle Minimum Min ngle = min voltge 16bit % RW 4x502 X Anlog In Angle Mximum Mx = mx voltge 16bit % RW 4x503 X Anlog In Flow Minimum Min flow = min voltge (Must be equl or higher thn register 4x315) 4x504 X Anlog In Flow Mximum Mx flow = mx voltge (Must be equl or lower thn register 4x316) 4x510 X Anlog In Override Low Trigger Min. 4x511 X Anlog In Override Low Trigger Mx. Lowest voltge level to ctivte 1st Override level (Only relevnt when 4x500 is set to 2 or 3) Highest voltge level to ctivte 1st Override level (Only relevnt when 4x500 is set to 2 or 3) 16bit RW 16bit * RW 16bit V RW 16bit V RW * = the vlue depends on the dimension of the product. Pidätämme oikeuden muutoksiin ennlt ilmoittmtt 19
