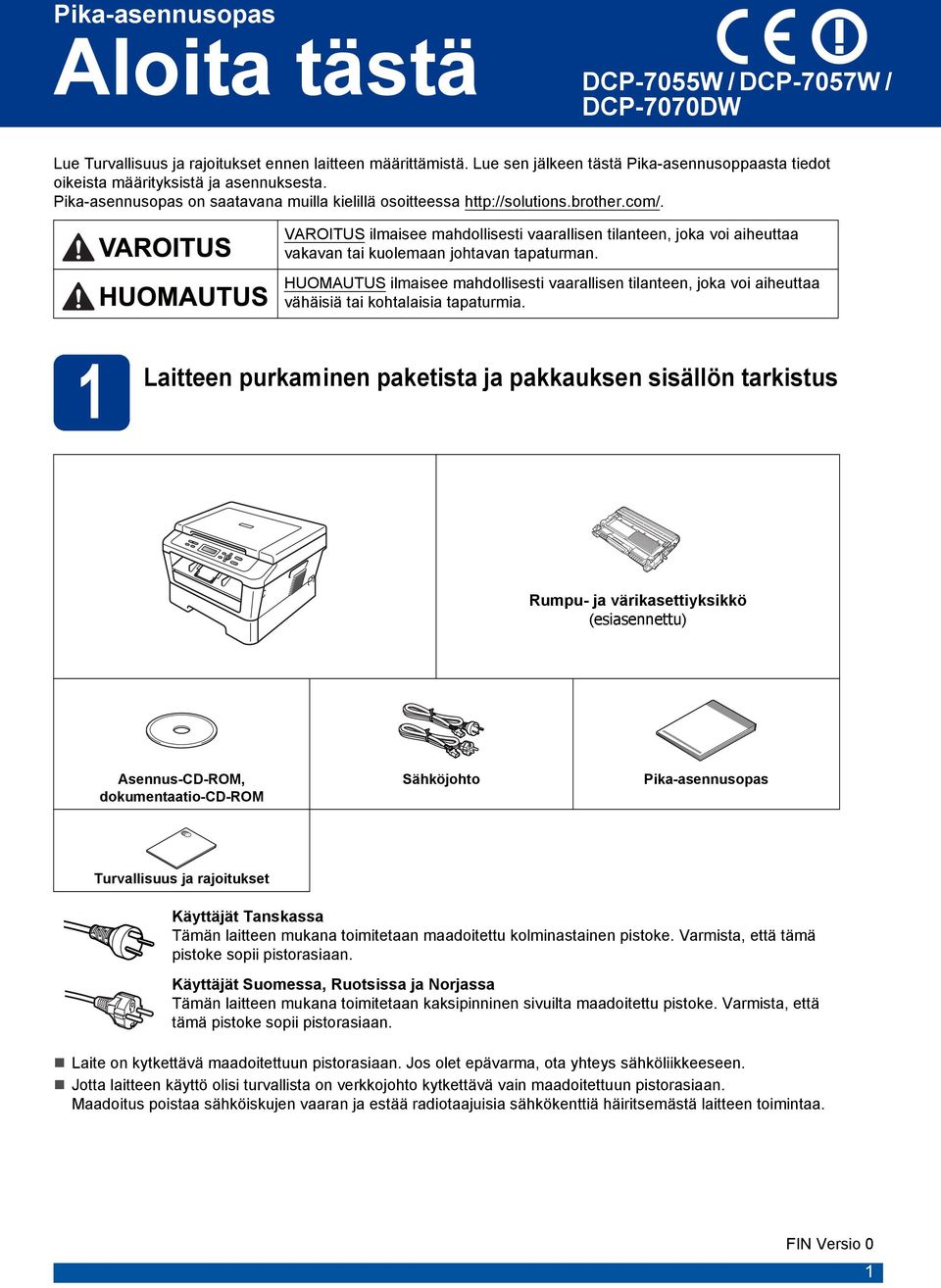

1 Pik-sennusops Aloit tästä DCP-7055W / DCP-7057W / DCP-7070DW Lue Turvllisuus j rjoitukset ennen litteen määrittämistä. Lue sen jälkeen tästä Pik-sennusoppst tiedot oikeist määrityksistä j sennuksest. Pik-sennusops on stvn muill kielillä osoitteess VAROITUS ilmisee mhdollisesti vrllisen tilnteen, jok voi iheutt vkvn ti kuolemn johtvn tpturmn. HUOMAUTUS ilmisee mhdollisesti vrllisen tilnteen, jok voi iheutt vähäisiä ti kohtlisi tpturmi. 1 Litteen purkminen pketist j pkkuksen sisällön trkistus Rumpu- j väriksettiyksikkö (esisennettu) Asennus-CD-ROM, dokumenttio-cd-rom Sähköjohto Pik-sennusops Turvllisuus j rjoitukset Käyttäjät Tnskss Tämän litteen mukn toimitetn mdoitettu kolminstinen pistoke. Vrmist, että tämä pistoke sopii pistorsin. Käyttäjät Suomess, Ruotsiss j Norjss Tämän litteen mukn toimitetn kksipinninen sivuilt mdoitettu pistoke. Vrmist, että tämä pistoke sopii pistorsin. Lite on kytkettävä mdoitettuun pistorsin. Jos olet epävrm, ot yhteys sähköliikkeeseen. Jott litteen käyttö olisi turvllist on verkkojohto kytkettävä vin mdoitettuun pistorsin. Mdoitus poist sähköiskujen vrn j estää rdiotjuisi sähkökenttiä häiritsemästä litteen toimint. FIN Versio 0 1

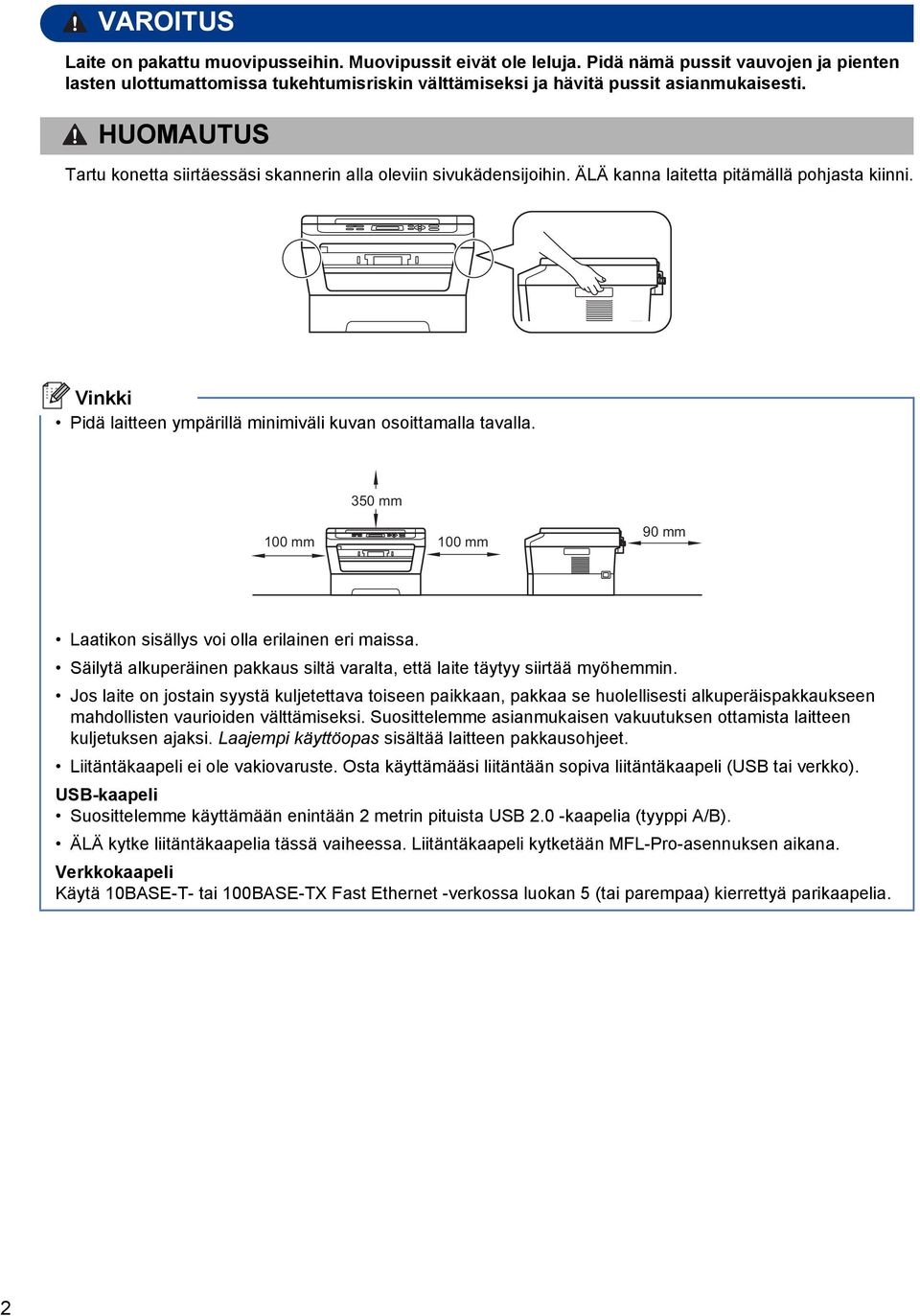

2 VAROITUS Lite on pkttu muovipusseihin. Muovipussit eivät ole leluj. Pidä nämä pussit vuvojen j pienten lsten ulottumttomiss tukehtumisriskin välttämiseksi j hävitä pussit sinmukisesti. CAUTION HUOMAUTUS Trtu konett siirtäessäsi sknnerin ll oleviin sivukädensijoihin. ÄLÄ knn litett pitämällä pohjst kiinni. Pidä litteen ympärillä minimiväli kuvn osoittmll tvll. 350 mm 100 mm 100 mm 90 mm Ltikon sisällys voi oll erilinen eri miss. Säilytä lkuperäinen pkkus siltä vrlt, että lite täytyy siirtää myöhemmin. Jos lite on jostin syystä kuljetettv toiseen pikkn, pkk se huolellisesti lkuperäispkkukseen mhdollisten vurioiden välttämiseksi. Suosittelemme sinmukisen vkuutuksen ottmist litteen kuljetuksen jksi. Ljempi käyttöops sisältää litteen pkkusohjeet. Liitäntäkpeli ei ole vkiovruste. Ost käyttämääsi liitäntään sopiv liitäntäkpeli (USB ti verkko). USB-kpeli Suosittelemme käyttämään enintään 2 metrin pituist USB 2.0 -kpeli (tyyppi A/B). ÄLÄ kytke liitäntäkpeli tässä viheess. Liitäntäkpeli kytketään MFL-Pro-sennuksen ikn. Verkkokpeli Käytä 10BASE-T- ti 100BASE-TX Fst Ethernet -verkoss luokn 5 (ti premp) kierrettyä prikpeli. 2

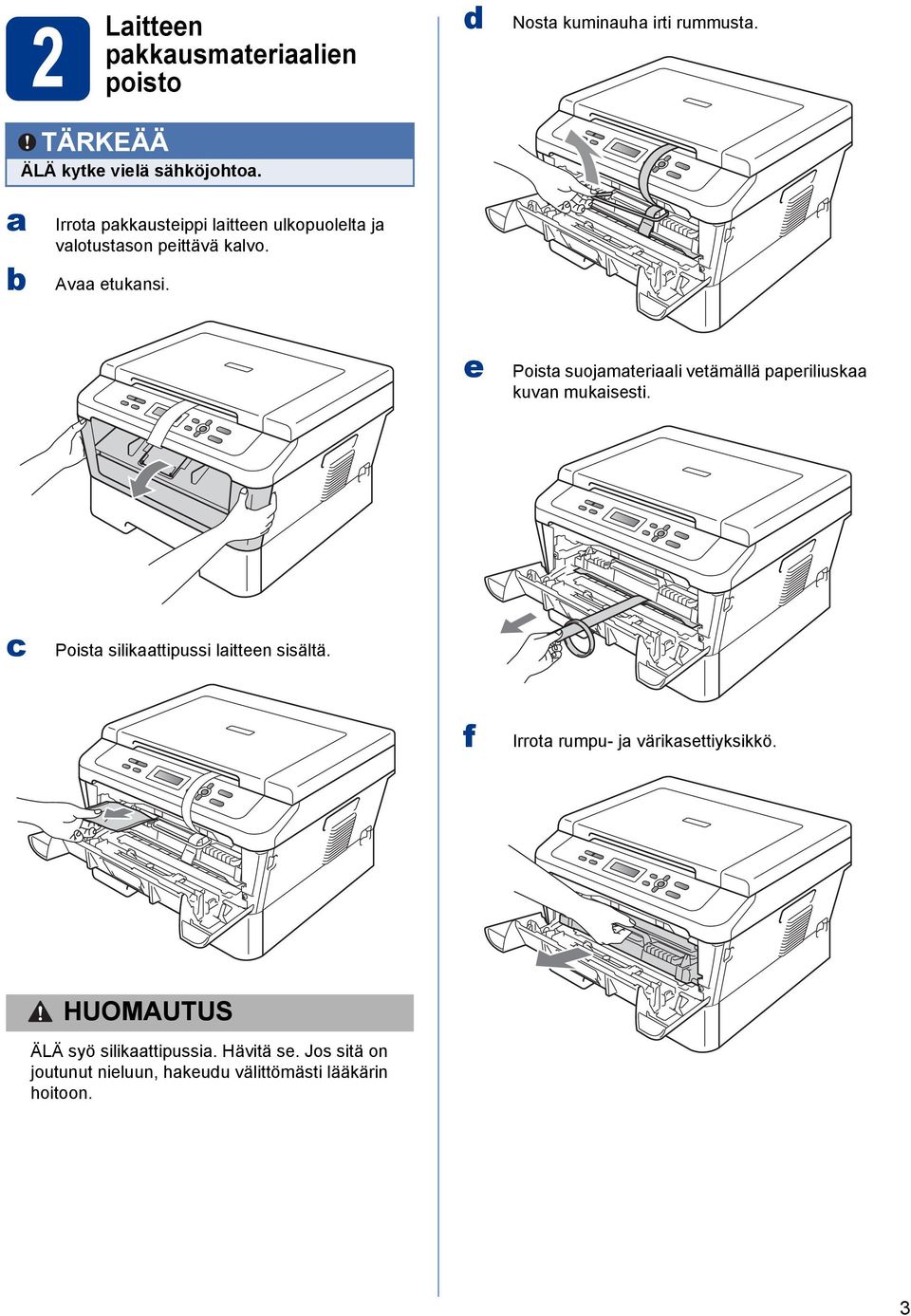

3 2 Litteen pkkusmterilien poisto d Nost kuminuh irti rummust. ÄLÄ kytke vielä sähköjohto. Irrot pkkusteippi litteen ulkopuolelt j vlotustson peittävä klvo. Av etuknsi. e Poist suojmterili vetämällä pperiliusk kuvn mukisesti. c Poist silikttipussi litteen sisältä. f Irrot rumpu- j väriksettiyksikkö. CAUTION HUOMAUTUS ÄLÄ syö silikttipussi. Hävitä se. Jos sitä on joutunut nieluun, hkeudu välittömästi lääkärin hoitoon. 3

4 g Rvist sitä vrovsti sivusuunnss useit kertoj, jott väriine jkutuu tsisesti. 3 Pperin settminen pperiksettiin Vedä pperiksetti täysin ulos litteest. h Lit rumpu- j väriksettiyksikkö tkisin litteeseen. Pin vihreää pperiohjimen vputusvipu j siirrä pperiohjimi ksettiin setetun pperin koon mukn. Vrmist, että ohjimet ovt tukevsti uriss. i Sulje litteen etuknsi. 1 4

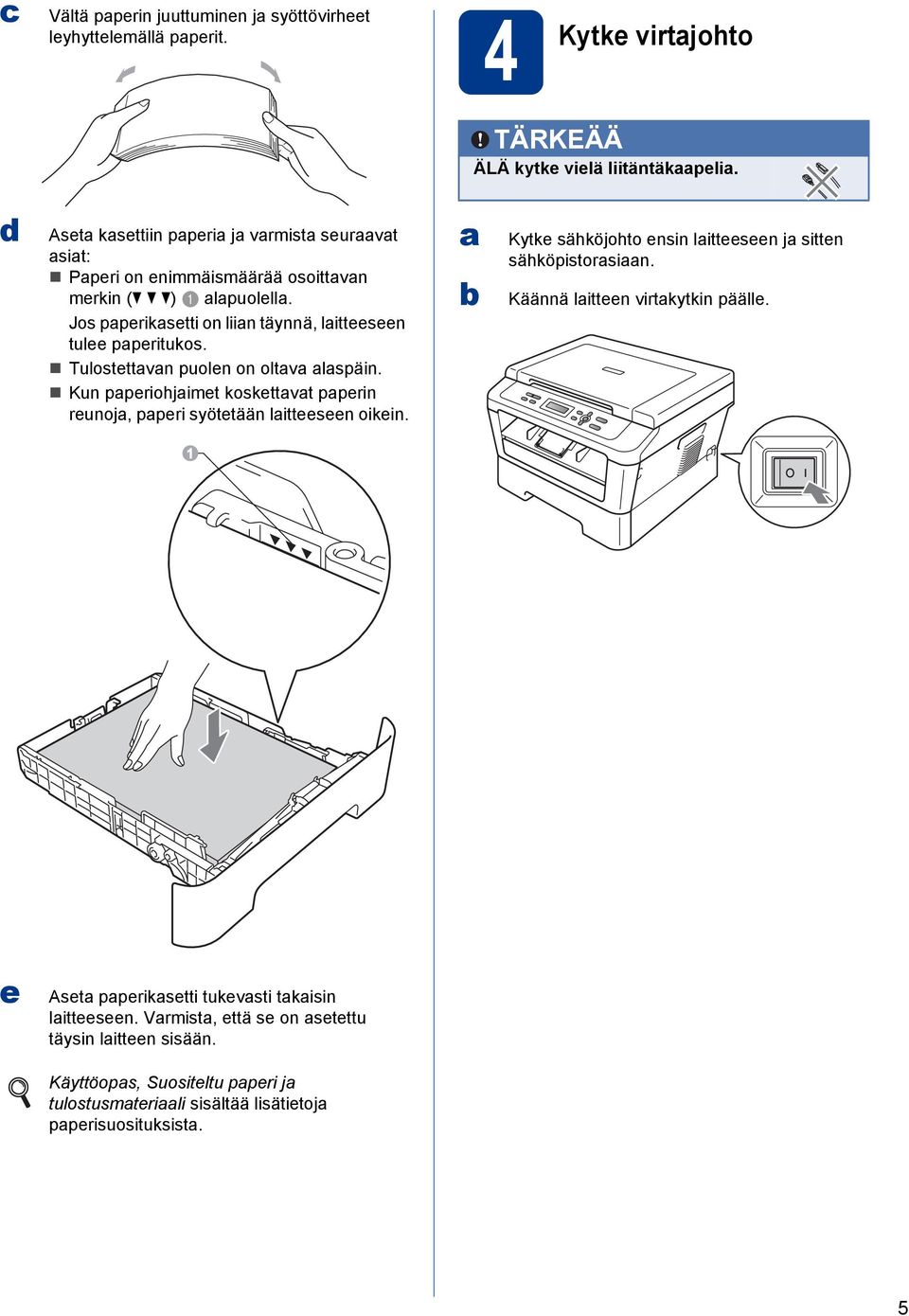

5 c Vältä pperin juuttuminen j syöttövirheet leyhyttelemällä pperit. 4 Kytke virtjohto ÄLÄ kytke vielä liitäntäkpeli. d Aset ksettiin pperi j vrmist seurvt sit: Pperi on enimmäismäärää osoittvn merkin ( ) lpuolell. Jos pperiksetti on liin täynnä, litteeseen tulee pperitukos. Tulostettvn puolen on oltv lspäin. Kun pperiohjimet koskettvt pperin reunoj, pperi syötetään litteeseen oikein. Kytke sähköjohto ensin litteeseen j sitten sähköpistorsin. Käännä litteen virtkytkin päälle. 1 e Aset pperiksetti tukevsti tkisin litteeseen. Vrmist, että se on setettu täysin litteen sisään. Käyttöops, Suositeltu pperi j tulostusmterili sisältää lisätietoj pperisuosituksist. 5

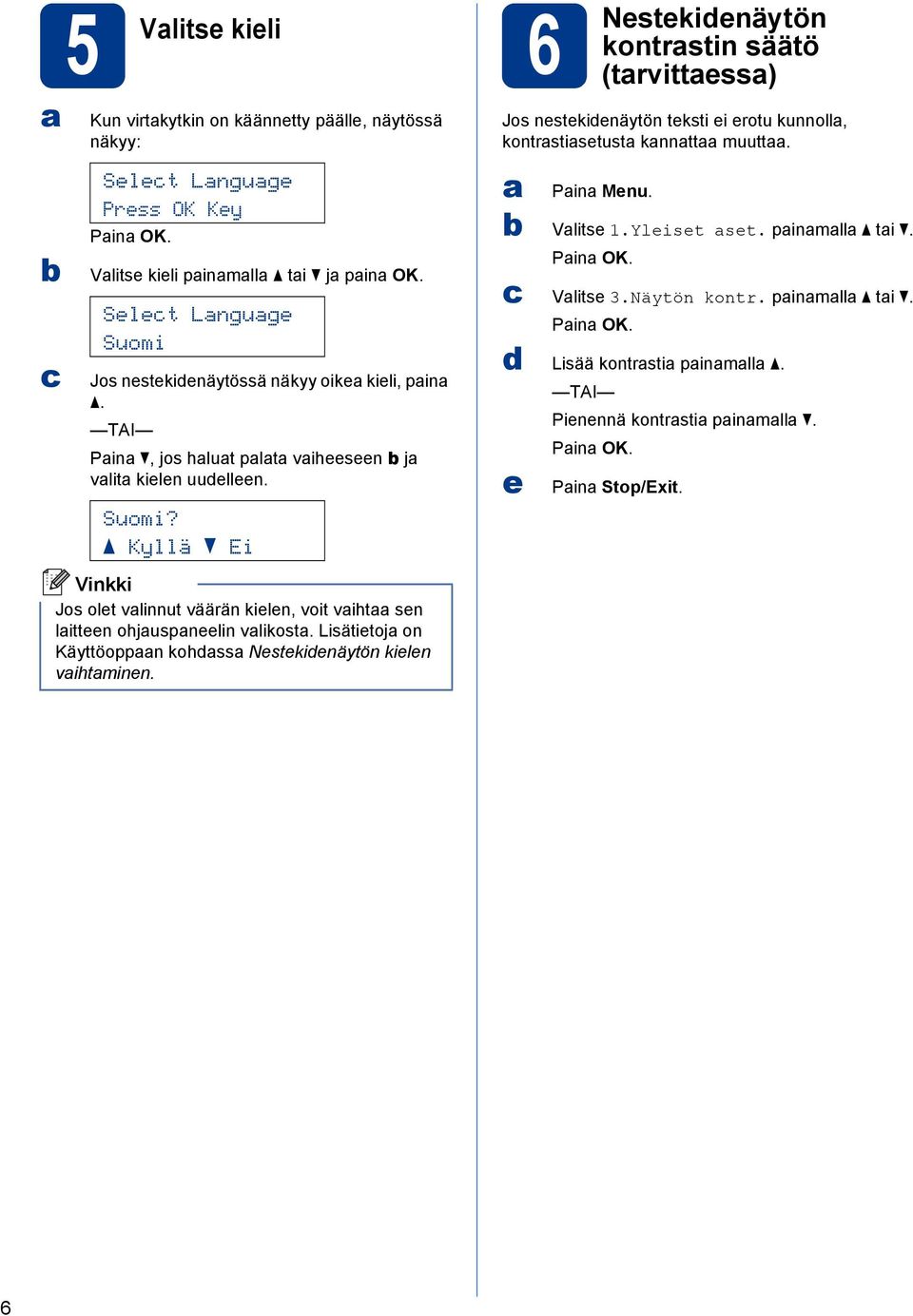

6 c 5 Vlitse kieli Kun virtkytkin on käännetty päälle, näytössä näkyy: Select Lnguge Press OK Key Pin OK. Vlitse kieli pinmll ti j pin OK. Select Lnguge Suomi Jos nestekidenäytössä näkyy oike kieli, pin. TAI Pin, jos hlut plt viheeseen j vlit kielen uudelleen. Suomi? Kyllä Ei Jos olet vlinnut väärän kielen, voit viht sen litteen ohjuspneelin vlikost. Lisätietoj on Käyttöoppn kohdss Nestekidenäytön kielen vihtminen. 6 Nestekidenäytön kontrstin säätö (trvittess) Jos nestekidenäytön teksti ei erotu kunnoll, kontrstisetust knntt muutt. Pin Menu. Vlitse 1.Yleiset set. pinmll ti. Pin OK. c Vlitse 3.Näytön kontr. pinmll ti. Pin OK. d Lisää kontrsti pinmll. TAI Pienennä kontrsti pinmll. Pin OK. e Pin Stop/Exit. 6

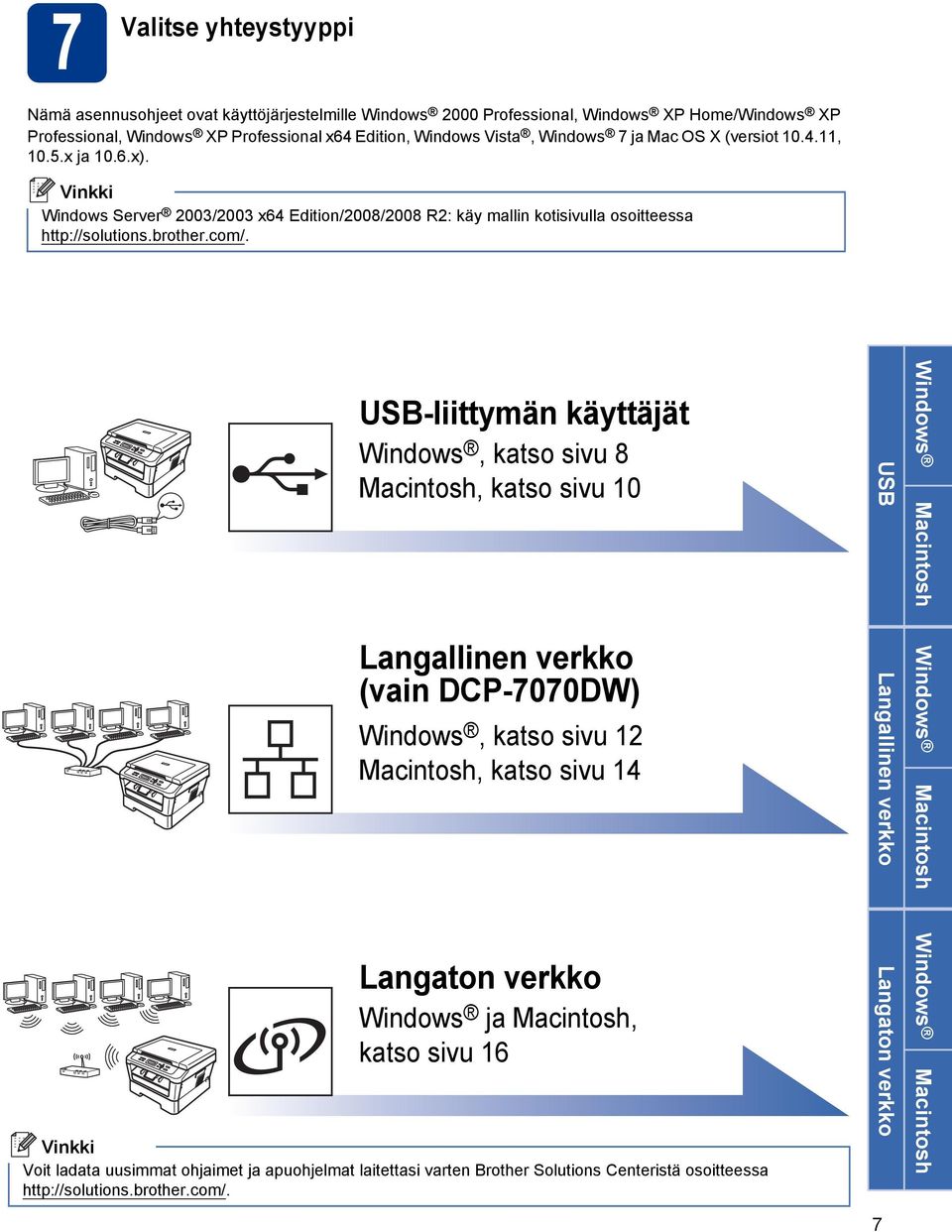

7 7 Vlitse yhteystyyppi Nämä sennusohjeet ovt käyttöjärjestelmille Windows 2000 Professionl, Windows XP Home/Windows XP Professionl, Windows XP Professionl x64 Edition, Windows Vist, Windows 7 j Mc OS X (versiot , 10.5.x j 10.6.x). Windows Server 2003/2003 x64 Edition/2008/2008 R2: käy mllin kotisivull osoitteess USB-liittymän käyttäjät Windows, ktso sivu 8 Mcintosh, ktso sivu 10 Lngllinen verkko (vin DCP-7070DW) Windows, ktso sivu 12 Mcintosh, ktso sivu 14 Lngton verkko Windows j Mcintosh, ktso sivu 16 Voit ldt uusimmt ohjimet j puohjelmt litettsi vrten Brother Solutions Centeristä osoitteess Lngllinen verkko Lngton verkko Windows USBMcintosh Windows Mcintosh Windows Mcintosh 7

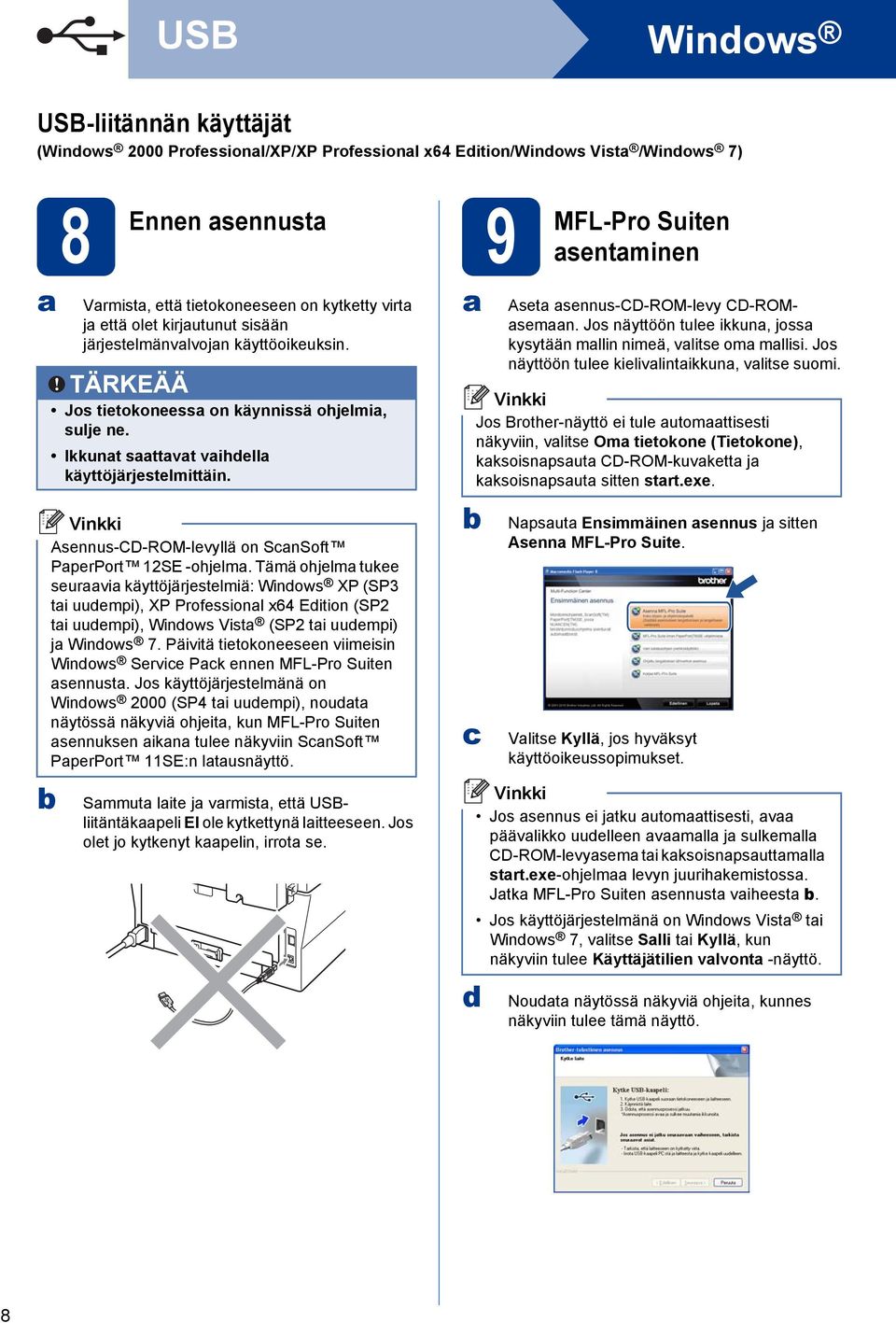

8 USB Windows USB-liitännän käyttäjät (Windows 2000 Professionl/XP/XP Professionl x64 Edition/Windows Vist /Windows 7) 8 Ennen sennust Vrmist, että tietokoneeseen on kytketty virt j että olet kirjutunut sisään järjestelmänvlvojn käyttöoikeuksin. Jos tietokoneess on käynnissä ohjelmi, sulje ne. Ikkunt sttvt vihdell käyttöjärjestelmittäin. Asennus-CD-ROM-levyllä on ScnSoft PperPort 12SE -ohjelm. Tämä ohjelm tukee seurvi käyttöjärjestelmiä: Windows XP (SP3 ti uudempi), XP Professionl x64 Edition (SP2 ti uudempi), Windows Vist (SP2 ti uudempi) j Windows 7. Päivitä tietokoneeseen viimeisin Windows Service Pck ennen MFL-Pro Suiten sennust. Jos käyttöjärjestelmänä on Windows 2000 (SP4 ti uudempi), noudt näytössä näkyviä ohjeit, kun MFL-Pro Suiten sennuksen ikn tulee näkyviin ScnSoft PperPort 11SE:n ltusnäyttö. Smmut lite j vrmist, että USBliitäntäkpeli EI ole kytkettynä litteeseen. Jos olet jo kytkenyt kpelin, irrot se. c d 9 MFL-Pro Suiten sentminen Aset sennus-cd-rom-levy CD-ROMsemn. Jos näyttöön tulee ikkun, joss kysytään mllin nimeä, vlitse om mllisi. Jos näyttöön tulee kielivlintikkun, vlitse suomi. Jos Brother-näyttö ei tule utomttisesti näkyviin, vlitse Om tietokone (Tietokone), kksoisnpsut CD-ROM-kuvkett j kksoisnpsut sitten strt.exe. Npsut Ensimmäinen sennus j sitten Asenn MFL-Pro Suite. Vlitse Kyllä, jos hyväksyt käyttöoikeussopimukset. Jos sennus ei jtku utomttisesti, v päävlikko uudelleen vmll j sulkemll CD-ROM-levysem ti kksoisnpsuttmll strt.exe-ohjelm levyn juurihkemistoss. Jtk MFL-Pro Suiten sennust viheest. Jos käyttöjärjestelmänä on Windows Vist ti Windows 7, vlitse Slli ti Kyllä, kun näkyviin tulee Käyttäjätilien vlvont -näyttö. Noudt näytössä näkyviä ohjeit, kunnes näkyviin tulee tämä näyttö. 8

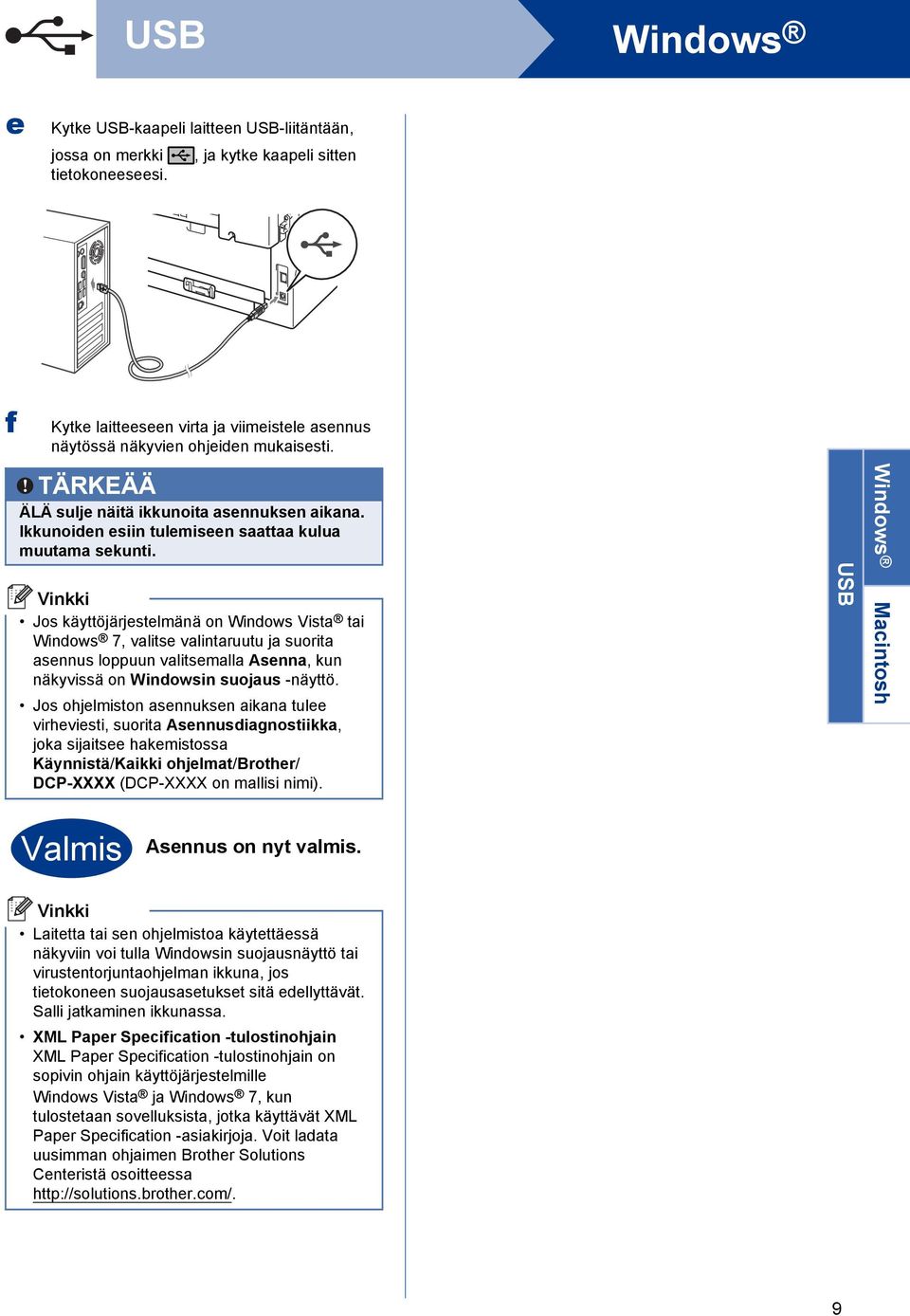

9 USB Windows e Kytke USB-kpeli litteen USB-liitäntään, joss on merkki, j kytke kpeli sitten tietokoneeseesi. f Kytke litteeseen virt j viimeistele sennus näytössä näkyvien ohjeiden mukisesti. ÄLÄ sulje näitä ikkunoit sennuksen ikn. Ikkunoiden esiin tulemiseen stt kulu muutm sekunti. Jos käyttöjärjestelmänä on Windows Vist ti Windows 7, vlitse vlintruutu j suorit sennus loppuun vlitsemll Asenn, kun näkyvissä on Windowsin suojus -näyttö. Jos ohjelmiston sennuksen ikn tulee virheviesti, suorit Asennusdignostiikk, jok sijitsee hkemistoss Käynnistä/Kikki ohjelmt/brother/ DCP-XXXX (DCP-XXXX on mllisi nimi). Windows USBMcintosh Vlmis Asennus on nyt vlmis. Litett ti sen ohjelmisto käytettäessä näkyviin voi tull Windowsin suojusnäyttö ti virustentorjuntohjelmn ikkun, jos tietokoneen suojussetukset sitä edellyttävät. Slli jtkminen ikkunss. XML Pper Specifiction -tulostinohjin XML Pper Specifiction -tulostinohjin on sopivin ohjin käyttöjärjestelmille Windows Vist j Windows 7, kun tulostetn sovelluksist, jotk käyttävät XML Pper Specifiction -sikirjoj. Voit ldt uusimmn ohjimen Brother Solutions Centeristä osoitteess 9

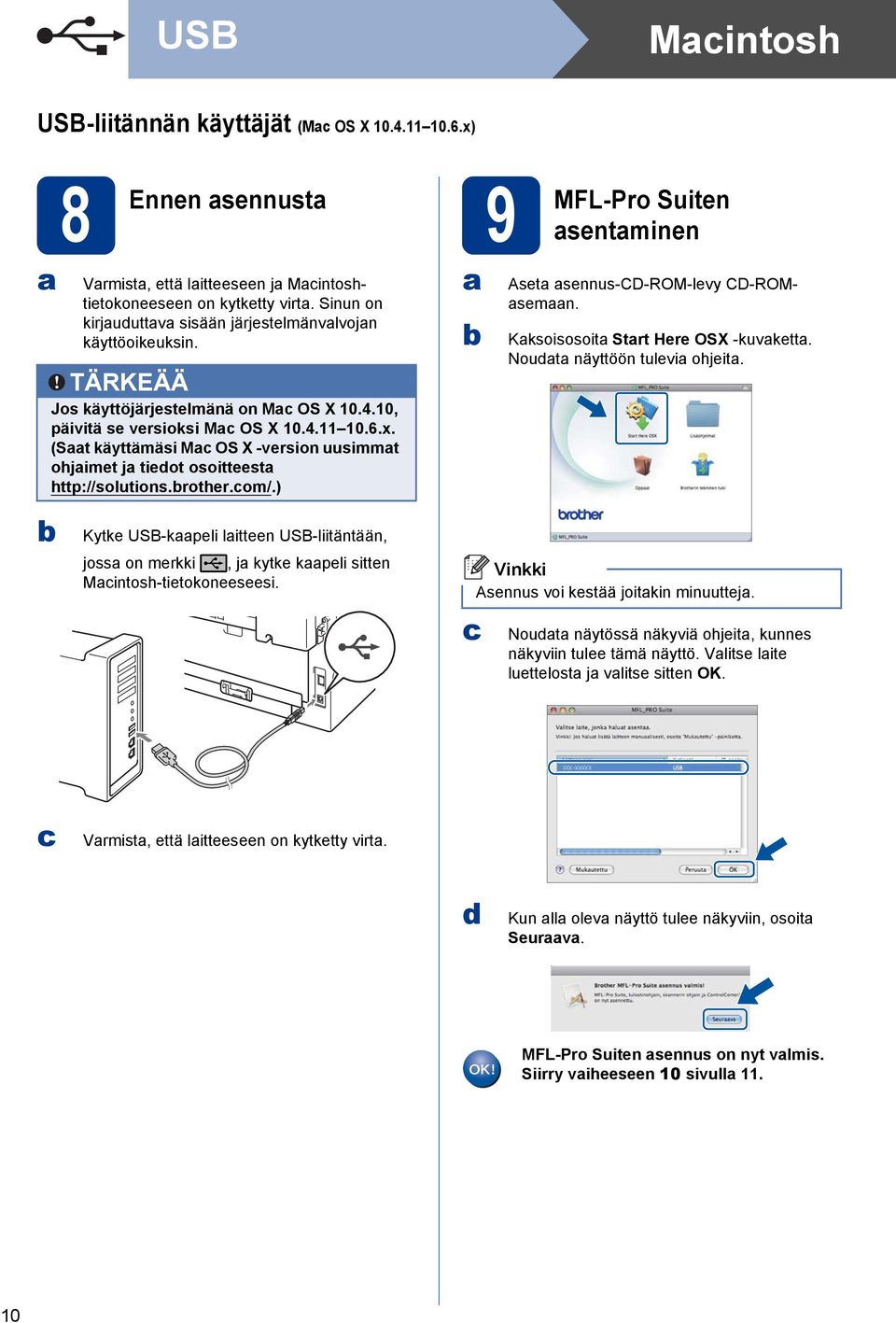

10 USB Mcintosh USB-liitännän käyttäjät (Mc OS X x) 8 Ennen sennust Vrmist, että litteeseen j Mcintoshtietokoneeseen on kytketty virt. Sinun on kirjuduttv sisään järjestelmänvlvojn käyttöoikeuksin. Jos käyttöjärjestelmänä on Mc OS X , päivitä se versioksi Mc OS X x. (St käyttämäsi Mc OS X -version uusimmt ohjimet j tiedot osoitteest 9 MFL-Pro Suiten sentminen Aset sennus-cd-rom-levy CD-ROMsemn. Kksoisosoit Strt Here OSX -kuvkett. Noudt näyttöön tulevi ohjeit. Kytke USB-kpeli litteen USB-liitäntään, joss on merkki, j kytke kpeli sitten Mcintosh-tietokoneeseesi. c Asennus voi kestää joitkin minuuttej. Noudt näytössä näkyviä ohjeit, kunnes näkyviin tulee tämä näyttö. Vlitse lite luettelost j vlitse sitten OK. c Vrmist, että litteeseen on kytketty virt. d Kun ll olev näyttö tulee näkyviin, osoit Seurv. MFL-Pro Suiten sennus on nyt vlmis. Siirry viheeseen 10 sivull

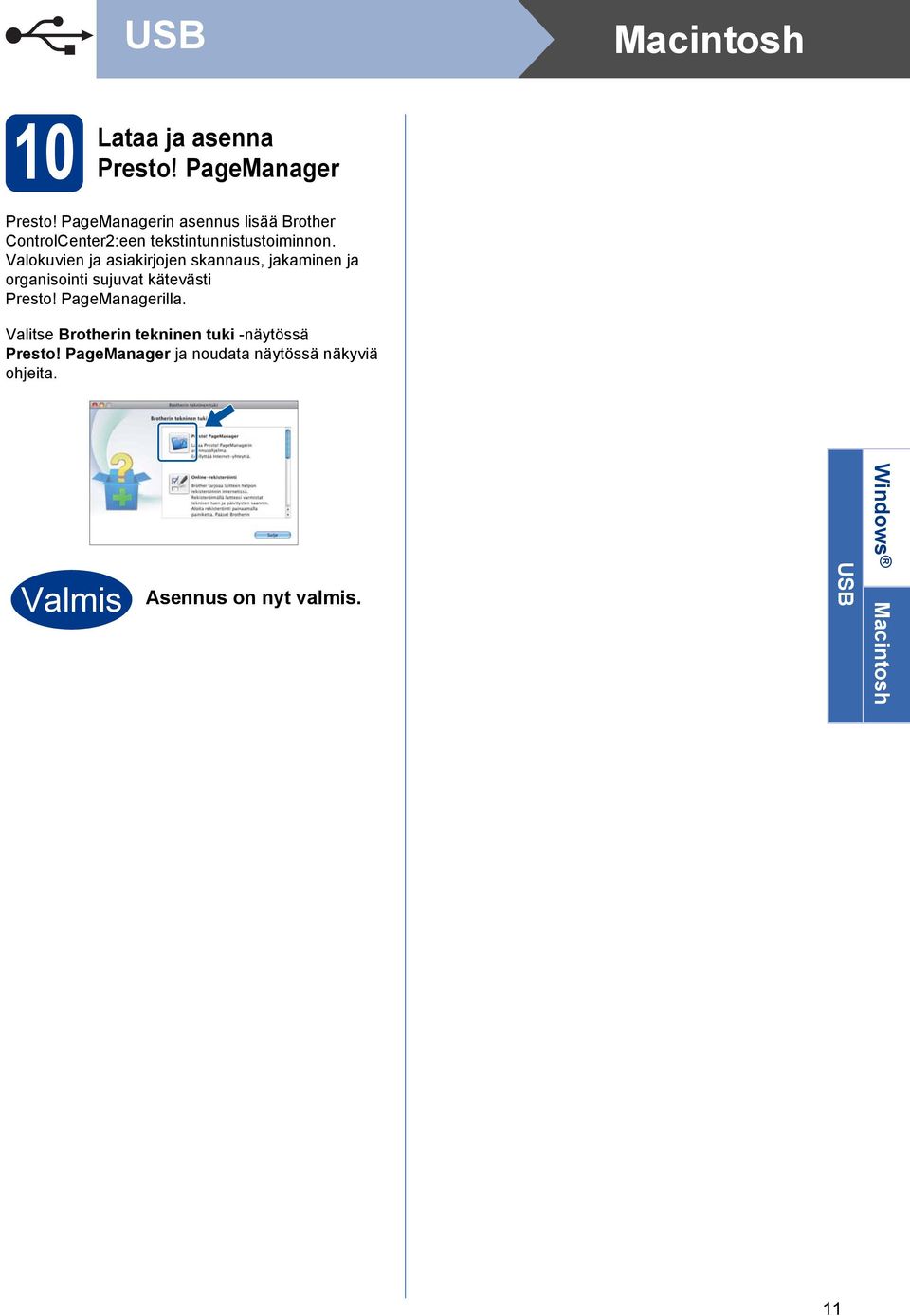

11 USB Mcintosh 10 Lt j senn Presto! PgeMnger Presto! PgeMngerin sennus lisää Brother ControlCenter2:een tekstintunnistustoiminnon. Vlokuvien j sikirjojen sknnus, jkminen j orgnisointi sujuvt kätevästi Presto! PgeMngerill. Vlitse Brotherin tekninen tuki -näytössä Presto! PgeMnger j noudt näytössä näkyviä ohjeit. Vlmis Asennus on nyt vlmis. Windows USBMcintosh 11

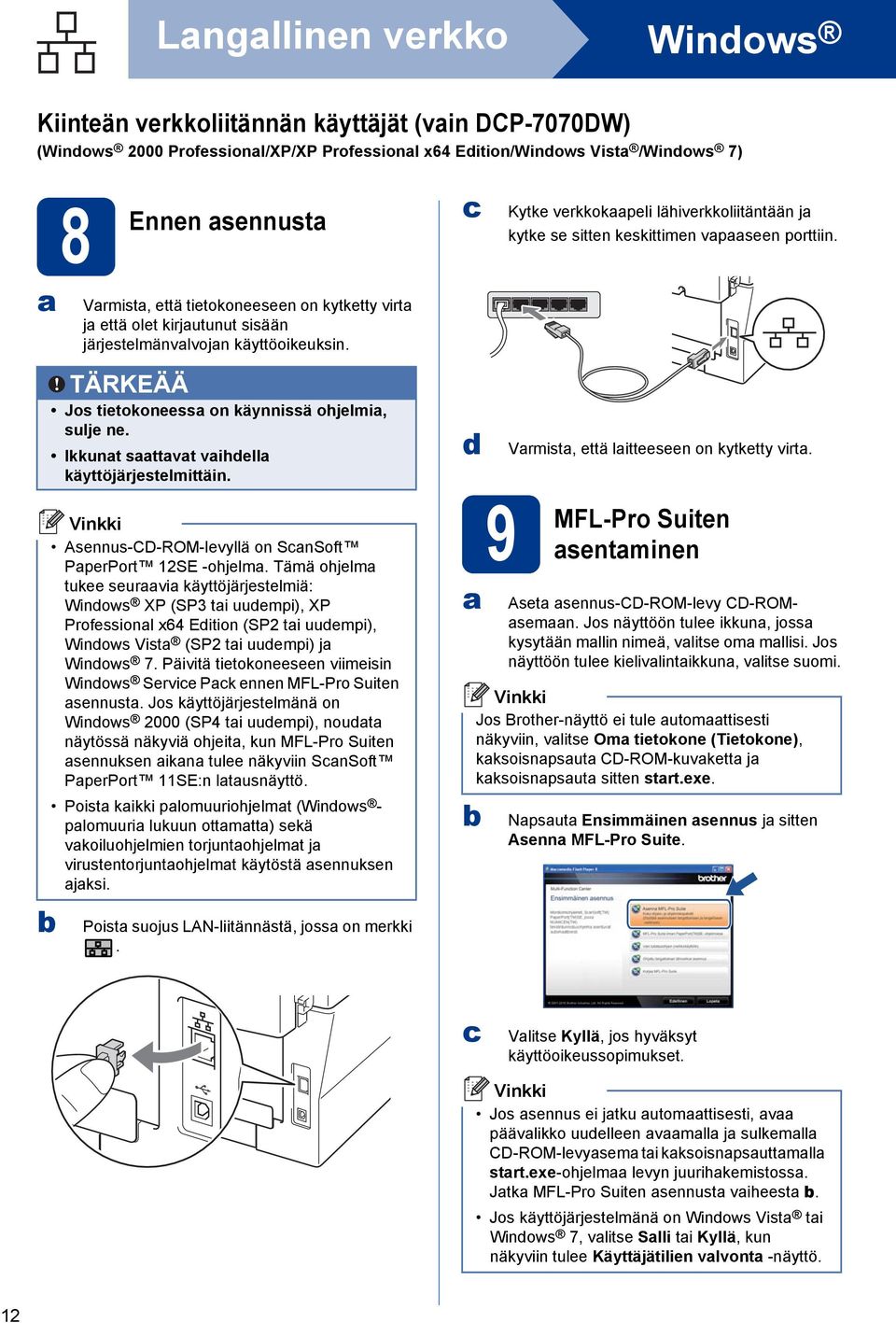

12 Lngllinen verkko Windows Kiinteän verkkoliitännän käyttäjät (vin DCP-7070DW) (Windows 2000 Professionl/XP/XP Professionl x64 Edition/Windows Vist /Windows 7) 8 Ennen sennust Vrmist, että tietokoneeseen on kytketty virt j että olet kirjutunut sisään järjestelmänvlvojn käyttöoikeuksin. c Kytke verkkokpeli lähiverkkoliitäntään j kytke se sitten keskittimen vpseen porttiin. Jos tietokoneess on käynnissä ohjelmi, sulje ne. Ikkunt sttvt vihdell käyttöjärjestelmittäin. Asennus-CD-ROM-levyllä on ScnSoft PperPort 12SE -ohjelm. Tämä ohjelm tukee seurvi käyttöjärjestelmiä: Windows XP (SP3 ti uudempi), XP Professionl x64 Edition (SP2 ti uudempi), Windows Vist (SP2 ti uudempi) j Windows 7. Päivitä tietokoneeseen viimeisin Windows Service Pck ennen MFL-Pro Suiten sennust. Jos käyttöjärjestelmänä on Windows 2000 (SP4 ti uudempi), noudt näytössä näkyviä ohjeit, kun MFL-Pro Suiten sennuksen ikn tulee näkyviin ScnSoft PperPort 11SE:n ltusnäyttö. Poist kikki plomuuriohjelmt (Windows - plomuuri lukuun ottmtt) sekä vkoiluohjelmien torjuntohjelmt j virustentorjuntohjelmt käytöstä sennuksen jksi. Poist suojus LAN-liitännästä, joss on merkki. d 9 MFL-Pro Vrmist, että litteeseen on kytketty virt. Suiten sentminen Aset sennus-cd-rom-levy CD-ROMsemn. Jos näyttöön tulee ikkun, joss kysytään mllin nimeä, vlitse om mllisi. Jos näyttöön tulee kielivlintikkun, vlitse suomi. Jos Brother-näyttö ei tule utomttisesti näkyviin, vlitse Om tietokone (Tietokone), kksoisnpsut CD-ROM-kuvkett j kksoisnpsut sitten strt.exe. Npsut Ensimmäinen sennus j sitten Asenn MFL-Pro Suite. c Vlitse Kyllä, jos hyväksyt käyttöoikeussopimukset. Jos sennus ei jtku utomttisesti, v päävlikko uudelleen vmll j sulkemll CD-ROM-levysem ti kksoisnpsuttmll strt.exe-ohjelm levyn juurihkemistoss. Jtk MFL-Pro Suiten sennust viheest. Jos käyttöjärjestelmänä on Windows Vist ti Windows 7, vlitse Slli ti Kyllä, kun näkyviin tulee Käyttäjätilien vlvont -näyttö. 12

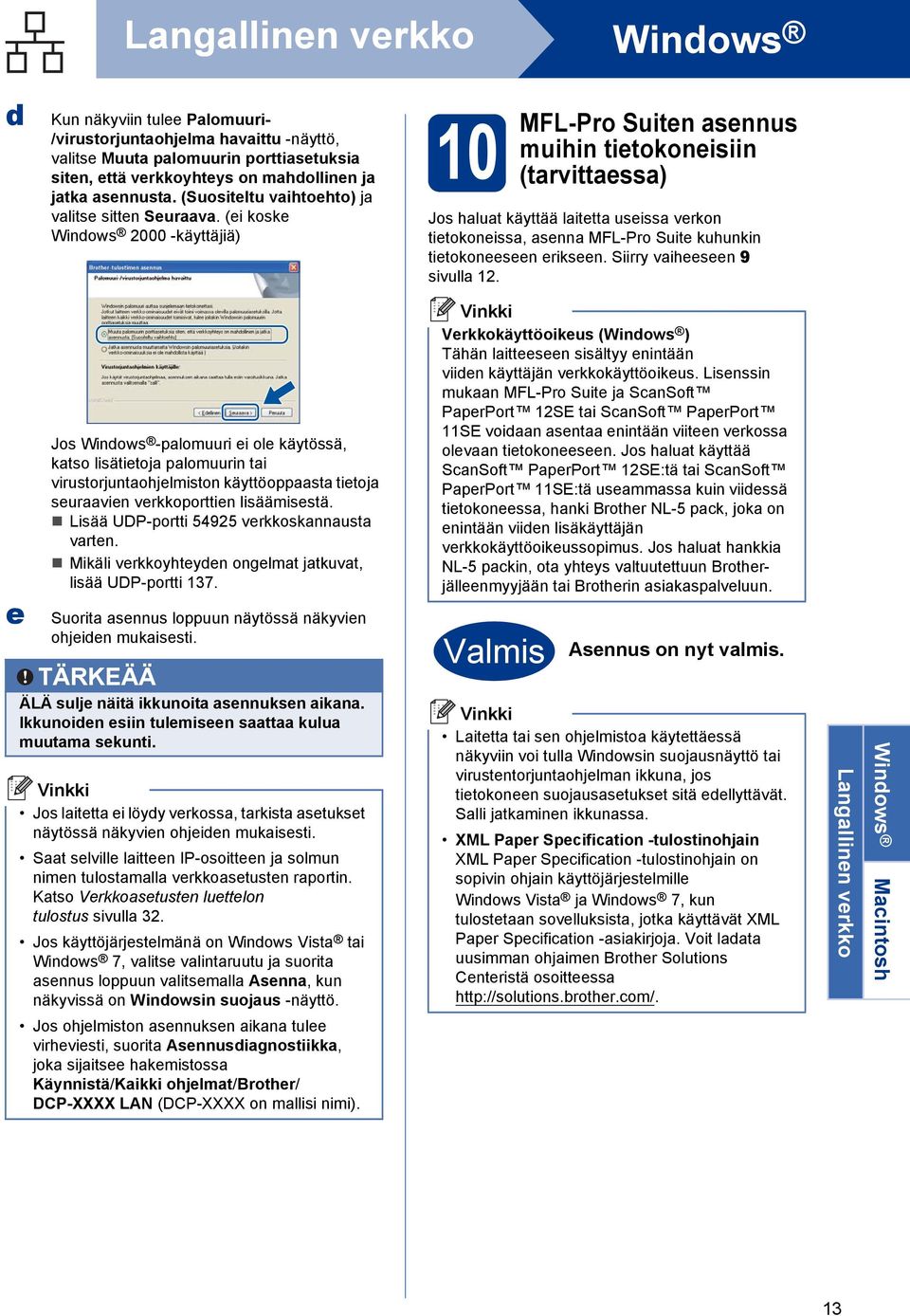

13 Lngllinen verkko Windows d Kun näkyviin tulee Plomuuri- /virustorjuntohjelm hvittu -näyttö, vlitse Muut plomuurin porttisetuksi siten, että verkkoyhteys on mhdollinen j jtk sennust. (Suositeltu vihtoehto) j vlitse sitten Seurv. (ei koske Windows käyttäjiä) 10 MFL-Pro Suiten sennus muihin tietokoneisiin (trvittess) Jos hlut käyttää litett useiss verkon tietokoneiss, senn MFL-Pro Suite kuhunkin tietokoneeseen erikseen. Siirry viheeseen 9 sivull 12. e Jos Windows -plomuuri ei ole käytössä, ktso lisätietoj plomuurin ti virustorjuntohjelmiston käyttöoppst tietoj seurvien verkkoporttien lisäämisestä. Lisää UDP-portti verkkosknnust vrten. Mikäli verkkoyhteyden ongelmt jtkuvt, lisää UDP-portti 137. Suorit sennus loppuun näytössä näkyvien ohjeiden mukisesti. ÄLÄ sulje näitä ikkunoit sennuksen ikn. Ikkunoiden esiin tulemiseen stt kulu muutm sekunti. Jos litett ei löydy verkoss, trkist setukset näytössä näkyvien ohjeiden mukisesti. St selville litteen IP-osoitteen j solmun nimen tulostmll verkkosetusten rportin. Ktso Verkkosetusten luettelon tulostus sivull 32. Jos käyttöjärjestelmänä on Windows Vist ti Windows 7, vlitse vlintruutu j suorit sennus loppuun vlitsemll Asenn, kun näkyvissä on Windowsin suojus -näyttö. Jos ohjelmiston sennuksen ikn tulee virheviesti, suorit Asennusdignostiikk, jok sijitsee hkemistoss Käynnistä/Kikki ohjelmt/brother/ DCP-XXXX LAN (DCP-XXXX on mllisi nimi). Verkkokäyttöoikeus (Windows ) Tähän litteeseen sisältyy enintään viiden käyttäjän verkkokäyttöoikeus. Lisenssin mukn MFL-Pro Suite j ScnSoft PperPort 12SE ti ScnSoft PperPort 11SE voidn sent enintään viiteen verkoss olevn tietokoneeseen. Jos hlut käyttää ScnSoft PperPort 12SE:tä ti ScnSoft PperPort 11SE:tä usemmss kuin viidessä tietokoneess, hnki Brother NL-5 pck, jok on enintään viiden lisäkäyttäjän verkkokäyttöoikeussopimus. Jos hlut hnkki NL-5 pckin, ot yhteys vltuutettuun Brotherjälleenmyyjään ti Brotherin siksplveluun. Vlmis Asennus on nyt vlmis. Litett ti sen ohjelmisto käytettäessä näkyviin voi tull Windowsin suojusnäyttö ti virustentorjuntohjelmn ikkun, jos tietokoneen suojussetukset sitä edellyttävät. Slli jtkminen ikkunss. XML Pper Specifiction -tulostinohjin XML Pper Specifiction -tulostinohjin on sopivin ohjin käyttöjärjestelmille Windows Vist j Windows 7, kun tulostetn sovelluksist, jotk käyttävät XML Pper Specifiction -sikirjoj. Voit ldt uusimmn ohjimen Brother Solutions Centeristä osoitteess Lngllinen verkko Windows Mcintosh 13

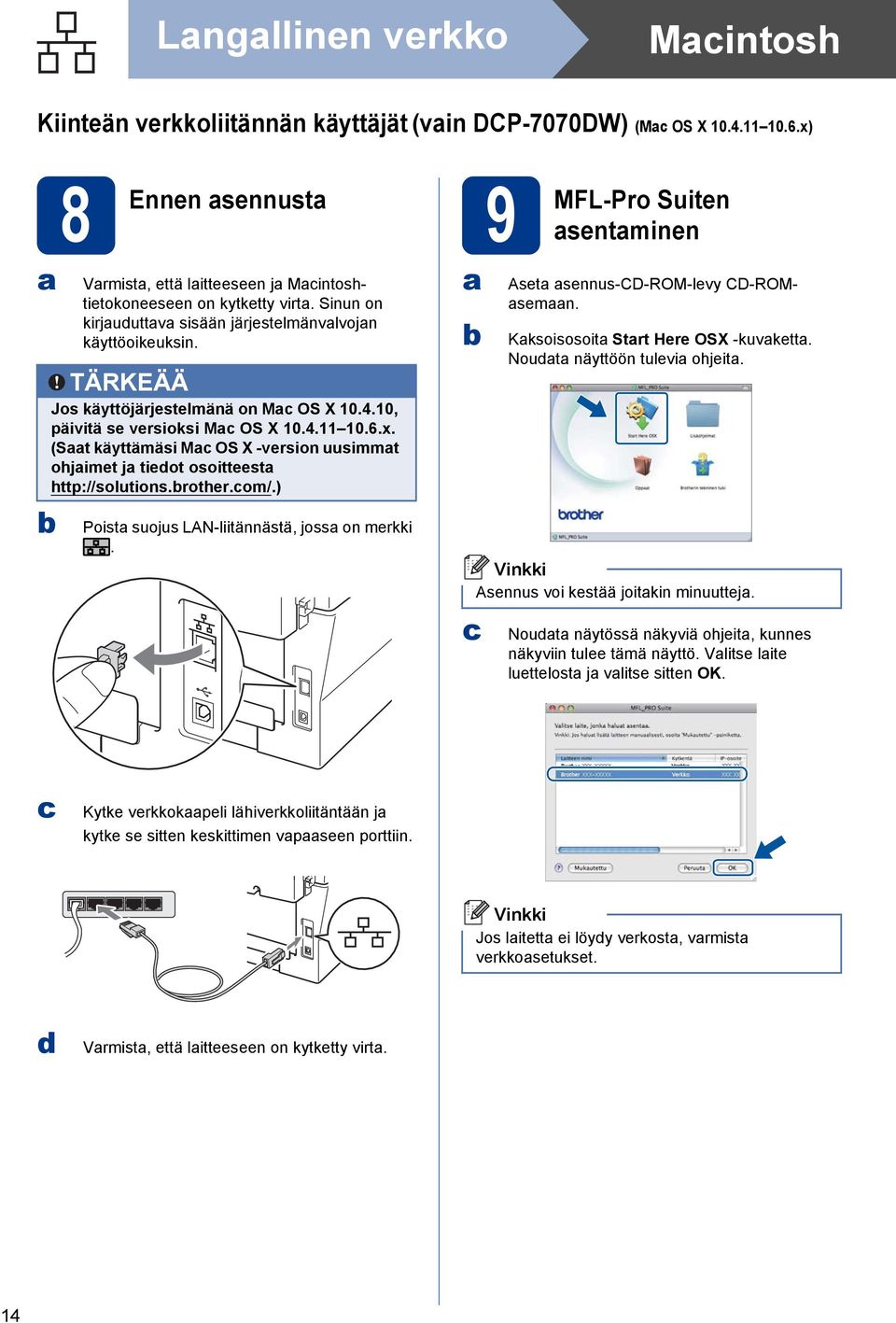

14 Lngllinen verkko Mcintosh Kiinteän verkkoliitännän käyttäjät (vin DCP-7070DW) (Mc OS X x) 8 Ennen sennust Vrmist, että litteeseen j Mcintoshtietokoneeseen on kytketty virt. Sinun on kirjuduttv sisään järjestelmänvlvojn käyttöoikeuksin. Jos käyttöjärjestelmänä on Mc OS X , päivitä se versioksi Mc OS X x. (St käyttämäsi Mc OS X -version uusimmt ohjimet j tiedot osoitteest Poist suojus LAN-liitännästä, joss on merkki. c 9 MFL-Pro Suiten sentminen Aset sennus-cd-rom-levy CD-ROMsemn. Kksoisosoit Strt Here OSX -kuvkett. Noudt näyttöön tulevi ohjeit. Asennus voi kestää joitkin minuuttej. Noudt näytössä näkyviä ohjeit, kunnes näkyviin tulee tämä näyttö. Vlitse lite luettelost j vlitse sitten OK. c Kytke verkkokpeli lähiverkkoliitäntään j kytke se sitten keskittimen vpseen porttiin. Jos litett ei löydy verkost, vrmist verkkosetukset. d Vrmist, että litteeseen on kytketty virt. 14

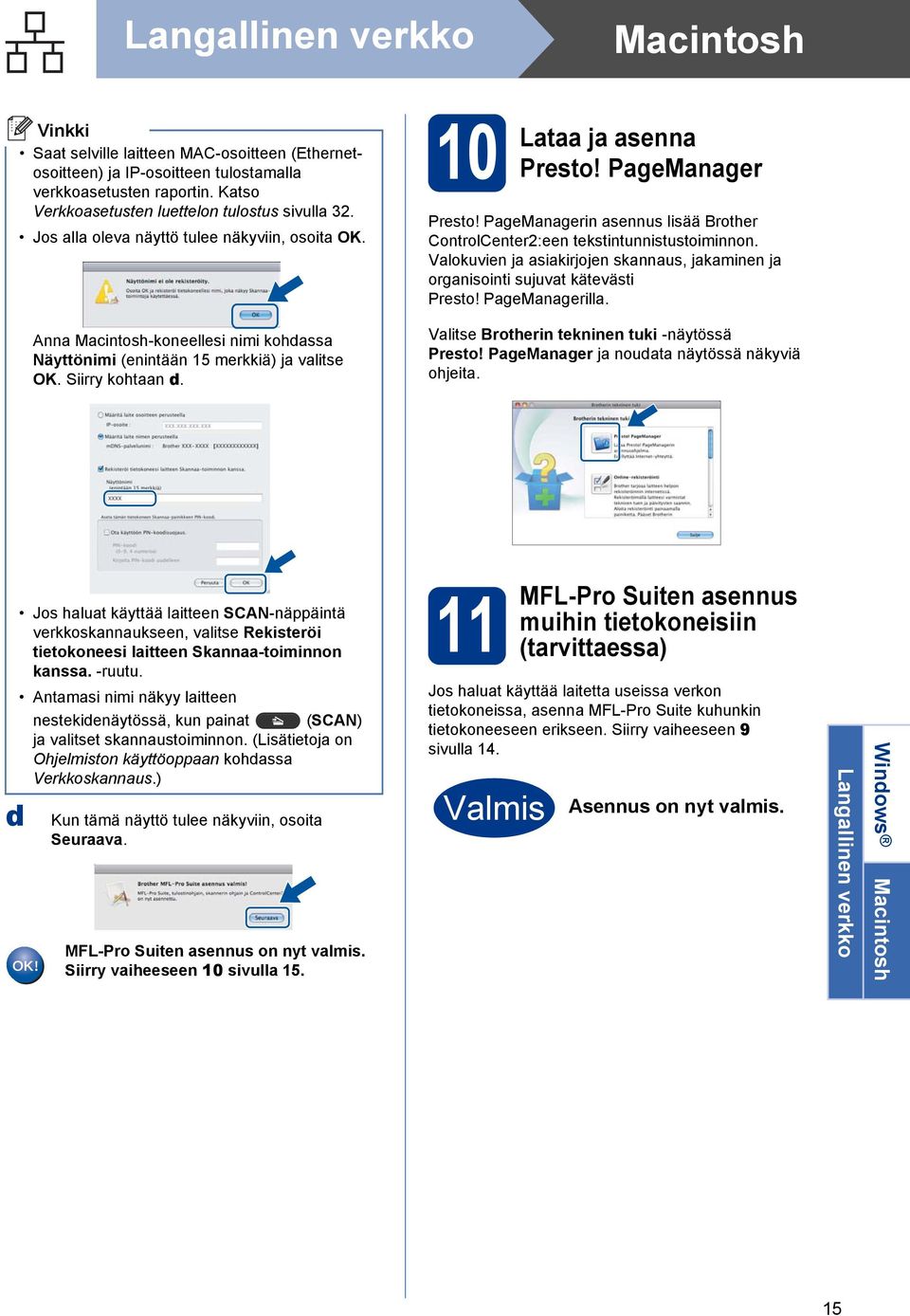

15 Lngllinen verkko Mcintosh St selville litteen MAC-osoitteen (Ethernetosoitteen) j IP-osoitteen tulostmll verkkosetusten rportin. Ktso Verkkosetusten luettelon tulostus sivull 32. Jos ll olev näyttö tulee näkyviin, osoit OK. 10 Lt j senn Presto! PgeMnger Presto! PgeMngerin sennus lisää Brother ControlCenter2:een tekstintunnistustoiminnon. Vlokuvien j sikirjojen sknnus, jkminen j orgnisointi sujuvt kätevästi Presto! PgeMngerill. Ann Mcintosh-koneellesi nimi kohdss Näyttönimi (enintään 15 merkkiä) j vlitse OK. Siirry kohtn d. Vlitse Brotherin tekninen tuki -näytössä Presto! PgeMnger j noudt näytössä näkyviä ohjeit. Jos hlut käyttää litteen SCAN-näppäintä verkkosknnukseen, vlitse Rekisteröi tietokoneesi litteen Sknn-toiminnon knss. -ruutu. Antmsi nimi näkyy litteen nestekidenäytössä, kun pint (SCAN) j vlitset sknnustoiminnon. (Lisätietoj on Ohjelmiston käyttöoppn kohdss Verkkosknnus.) d Kun tämä näyttö tulee näkyviin, osoit Seurv. MFL-Pro Suiten sennus on nyt vlmis. Siirry viheeseen 10 sivull MFL-Pro Suiten sennus muihin tietokoneisiin (trvittess) Jos hlut käyttää litett useiss verkon tietokoneiss, senn MFL-Pro Suite kuhunkin tietokoneeseen erikseen. Siirry viheeseen 9 sivull 14. Vlmis Asennus on nyt vlmis. Lngllinen verkko Windows Mcintosh 15

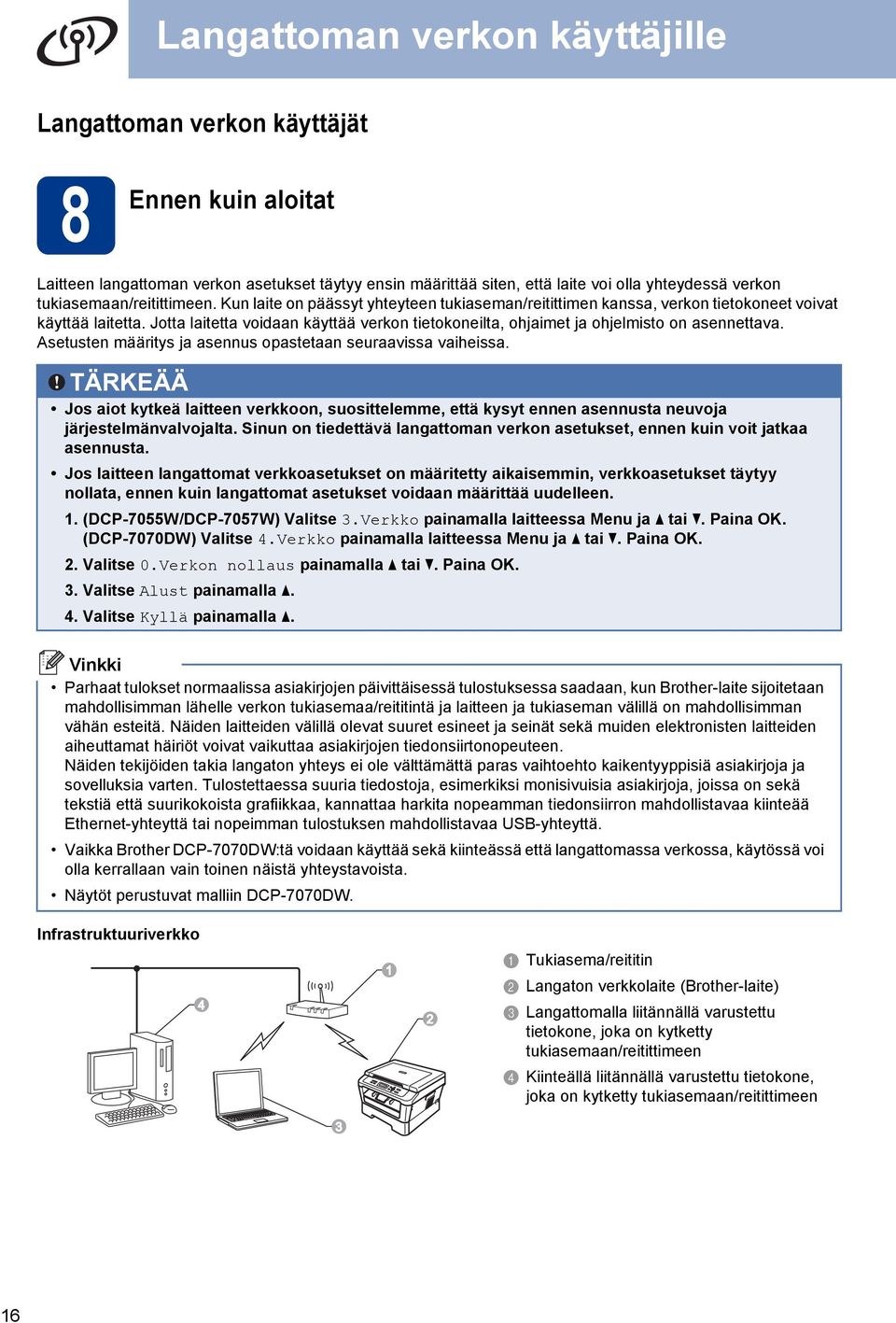

16 Lngttomn verkon käyttäjille Lngttomn verkon käyttäjät 8 Ennen kuin loitt Litteen lngttomn verkon setukset täytyy ensin määrittää siten, että lite voi oll yhteydessä verkon tukisemn/reitittimeen. Kun lite on päässyt yhteyteen tukisemn/reitittimen knss, verkon tietokoneet voivt käyttää litett. Jott litett voidn käyttää verkon tietokoneilt, ohjimet j ohjelmisto on sennettv. Asetusten määritys j sennus opstetn seurviss viheiss. Jos iot kytkeä litteen verkkoon, suosittelemme, että kysyt ennen sennust neuvoj järjestelmänvlvojlt. Sinun on tiedettävä lngttomn verkon setukset, ennen kuin voit jtk sennust. Jos litteen lngttomt verkkosetukset on määritetty ikisemmin, verkkosetukset täytyy nollt, ennen kuin lngttomt setukset voidn määrittää uudelleen. 1. (DCP-7055W/DCP-7057W) Vlitse 3.Verkko pinmll litteess Menu j ti. Pin OK. (DCP-7070DW) Vlitse 4.Verkko pinmll litteess Menu j ti. Pin OK. 2. Vlitse 0.Verkon nollus pinmll ti. Pin OK. 3. Vlitse Alust pinmll. 4. Vlitse Kyllä pinmll. Prht tulokset normliss sikirjojen päivittäisessä tulostuksess sdn, kun Brother-lite sijoitetn mhdollisimmn lähelle verkon tukisem/reititintä j litteen j tukisemn välillä on mhdollisimmn vähän esteitä. Näiden litteiden välillä olevt suuret esineet j seinät sekä muiden elektronisten litteiden iheuttmt häiriöt voivt vikutt sikirjojen tiedonsiirtonopeuteen. Näiden tekijöiden tki lngton yhteys ei ole välttämättä prs vihtoehto kikentyyppisiä sikirjoj j sovelluksi vrten. Tulostettess suuri tiedostoj, esimerkiksi monisivuisi sikirjoj, joiss on sekä tekstiä että suurikokoist grfiikk, knntt hrkit nopemmn tiedonsiirron mhdollistv kiinteää Ethernet-yhteyttä ti nopeimmn tulostuksen mhdollistv USB-yhteyttä. Vikk Brother DCP-7070DW:tä voidn käyttää sekä kiinteässä että lngttomss verkoss, käytössä voi oll kerrlln vin toinen näistä yhteystvoist. Näytöt perustuvt mlliin DCP-7070DW. Infrstruktuuriverkko Tukisem/reititin Lngton verkkolite (Brother-lite) c Lngttomll liitännällä vrustettu tietokone, jok on kytketty tukisemn/reitittimeen d Kiinteällä liitännällä vrustettu tietokone, jok on kytketty tukisemn/reitittimeen 3 16

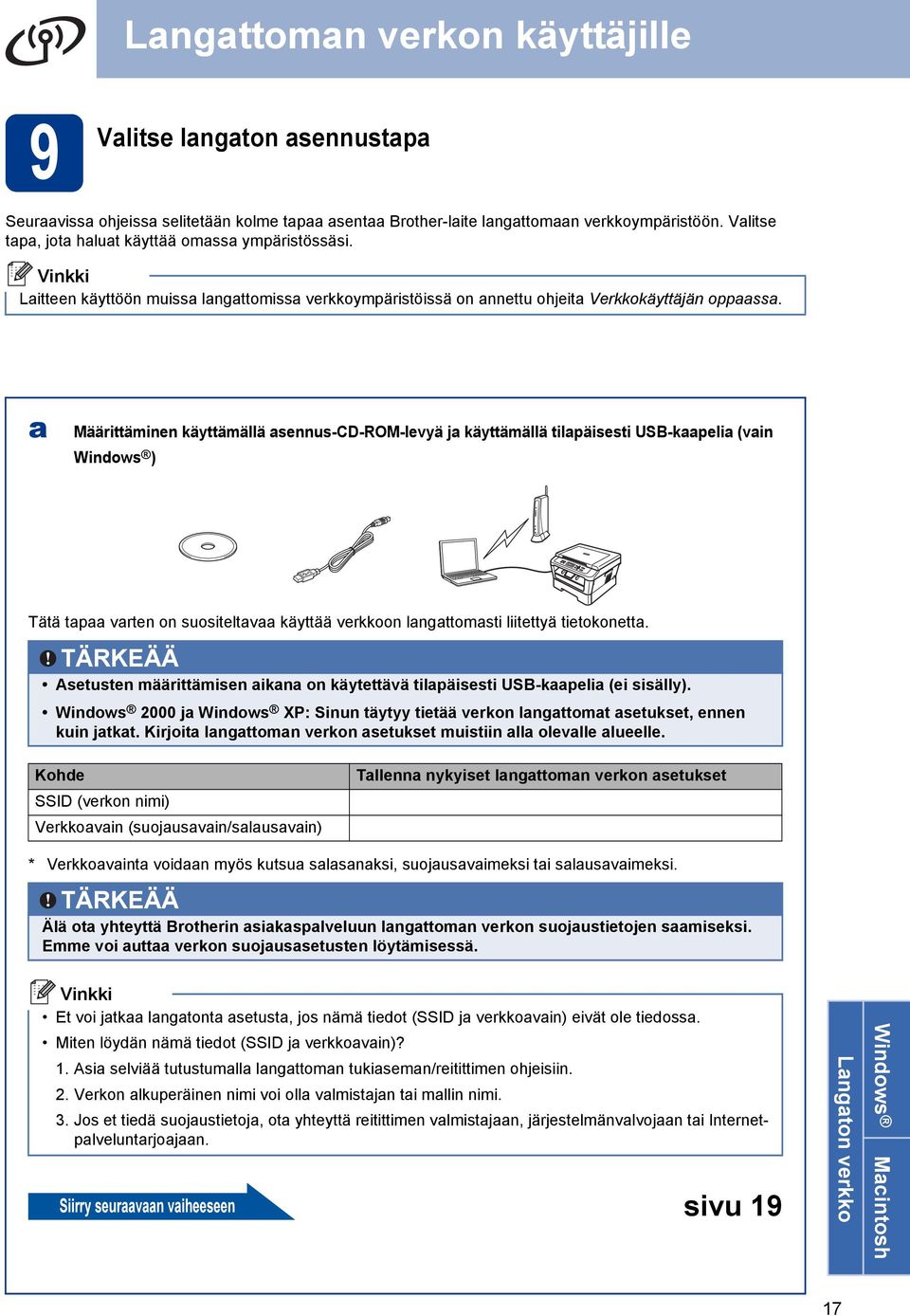

17 Lngttomn verkon käyttäjille 9 Vlitse lngton sennustp Seurviss ohjeiss selitetään kolme tp sent Brother-lite lngttomn verkkoympäristöön. Vlitse tp, jot hlut käyttää omss ympäristössäsi. Litteen käyttöön muiss lngttomiss verkkoympäristöissä on nnettu ohjeit Verkkokäyttäjän oppss. Määrittäminen käyttämällä sennus-cd-rom-levyä j käyttämällä tilpäisesti USB-kpeli (vin Windows ) Tätä tp vrten on suositeltv käyttää verkkoon lngttomsti liitettyä tietokonett. Asetusten määrittämisen ikn on käytettävä tilpäisesti USB-kpeli (ei sisälly). Windows 2000 j Windows XP: Sinun täytyy tietää verkon lngttomt setukset, ennen kuin jtkt. Kirjoit lngttomn verkon setukset muistiin ll olevlle lueelle. Kohde SSID (verkon nimi) Verkkovin (suojusvin/slusvin) Tllenn nykyiset lngttomn verkon setukset * Verkkovint voidn myös kutsu slsnksi, suojusvimeksi ti slusvimeksi. Älä ot yhteyttä Brotherin siksplveluun lngttomn verkon suojustietojen smiseksi. Emme voi utt verkon suojussetusten löytämisessä. Et voi jtk lngtont setust, jos nämä tiedot (SSID j verkkovin) eivät ole tiedoss. Miten löydän nämä tiedot (SSID j verkkovin)? 1. Asi selviää tutustumll lngttomn tukisemn/reitittimen ohjeisiin. 2. Verkon lkuperäinen nimi voi oll vlmistjn ti mllin nimi. 3. Jos et tiedä suojustietoj, ot yhteyttä reitittimen vlmistjn, järjestelmänvlvojn ti Internetplveluntrjojn. Siirry seurvn viheeseen sivu 19 Lngton verkko Windows Mcintosh 17

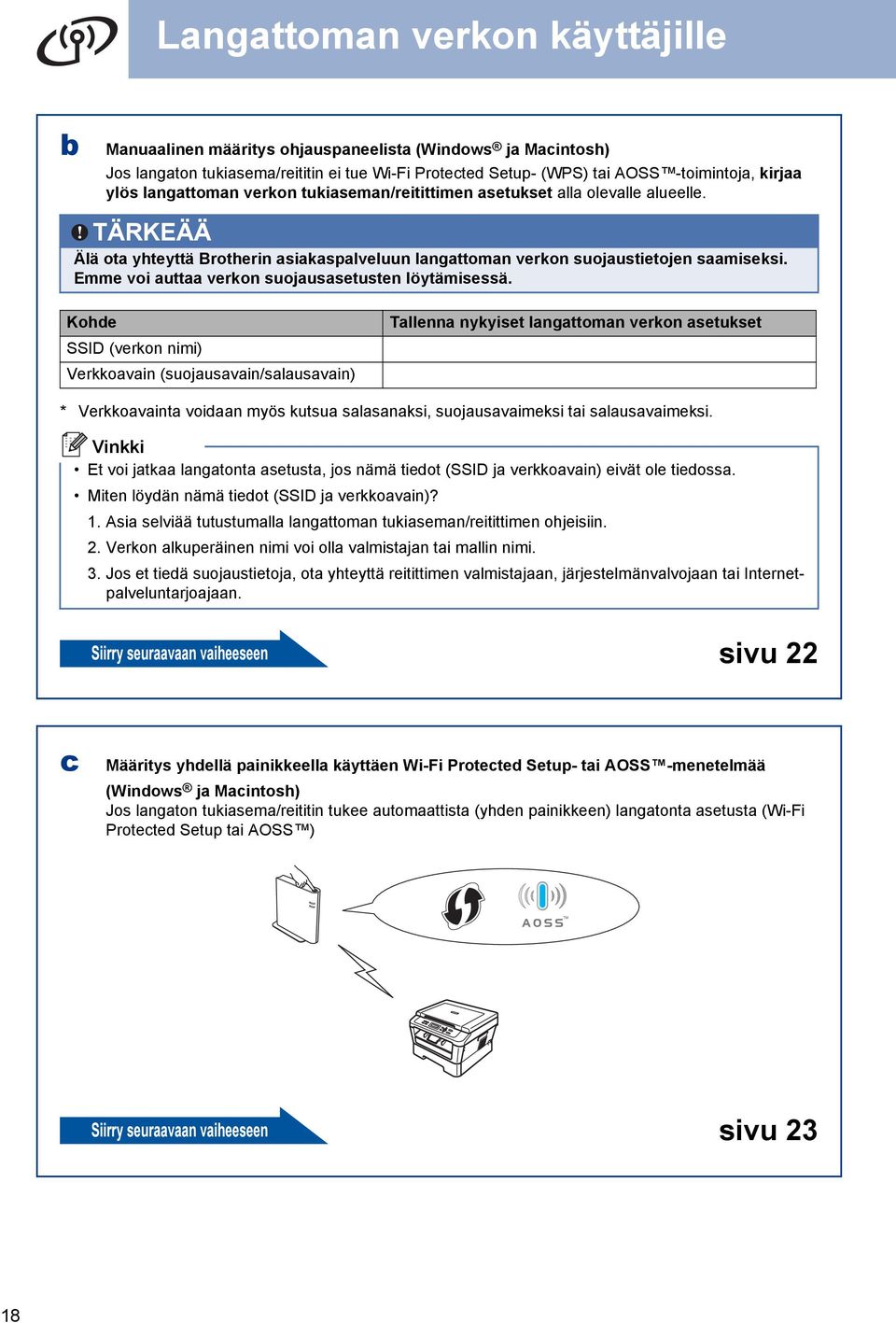

18 Lngttomn verkon käyttäjille Mnulinen määritys ohjuspneelist (Windows j Mcintosh) Jos lngton tukisem/reititin ei tue Wi-Fi Protected Setup- (WPS) ti AOSS -toimintoj, kirj ylös lngttomn verkon tukisemn/reitittimen setukset ll olevlle lueelle. Älä ot yhteyttä Brotherin siksplveluun lngttomn verkon suojustietojen smiseksi. Emme voi utt verkon suojussetusten löytämisessä. Kohde SSID (verkon nimi) Verkkovin (suojusvin/slusvin) Tllenn nykyiset lngttomn verkon setukset * Verkkovint voidn myös kutsu slsnksi, suojusvimeksi ti slusvimeksi. Et voi jtk lngtont setust, jos nämä tiedot (SSID j verkkovin) eivät ole tiedoss. Miten löydän nämä tiedot (SSID j verkkovin)? 1. Asi selviää tutustumll lngttomn tukisemn/reitittimen ohjeisiin. 2. Verkon lkuperäinen nimi voi oll vlmistjn ti mllin nimi. 3. Jos et tiedä suojustietoj, ot yhteyttä reitittimen vlmistjn, järjestelmänvlvojn ti Internetplveluntrjojn. Siirry seurvn viheeseen sivu 22 c Määritys yhdellä pinikkeell käyttäen Wi-Fi Protected Setup- ti AOSS -menetelmää (Windows j Mcintosh) Jos lngton tukisem/reititin tukee utomttist (yhden pinikkeen) lngtont setust (Wi-Fi Protected Setup ti AOSS ) Siirry seurvn viheeseen sivu 23 18

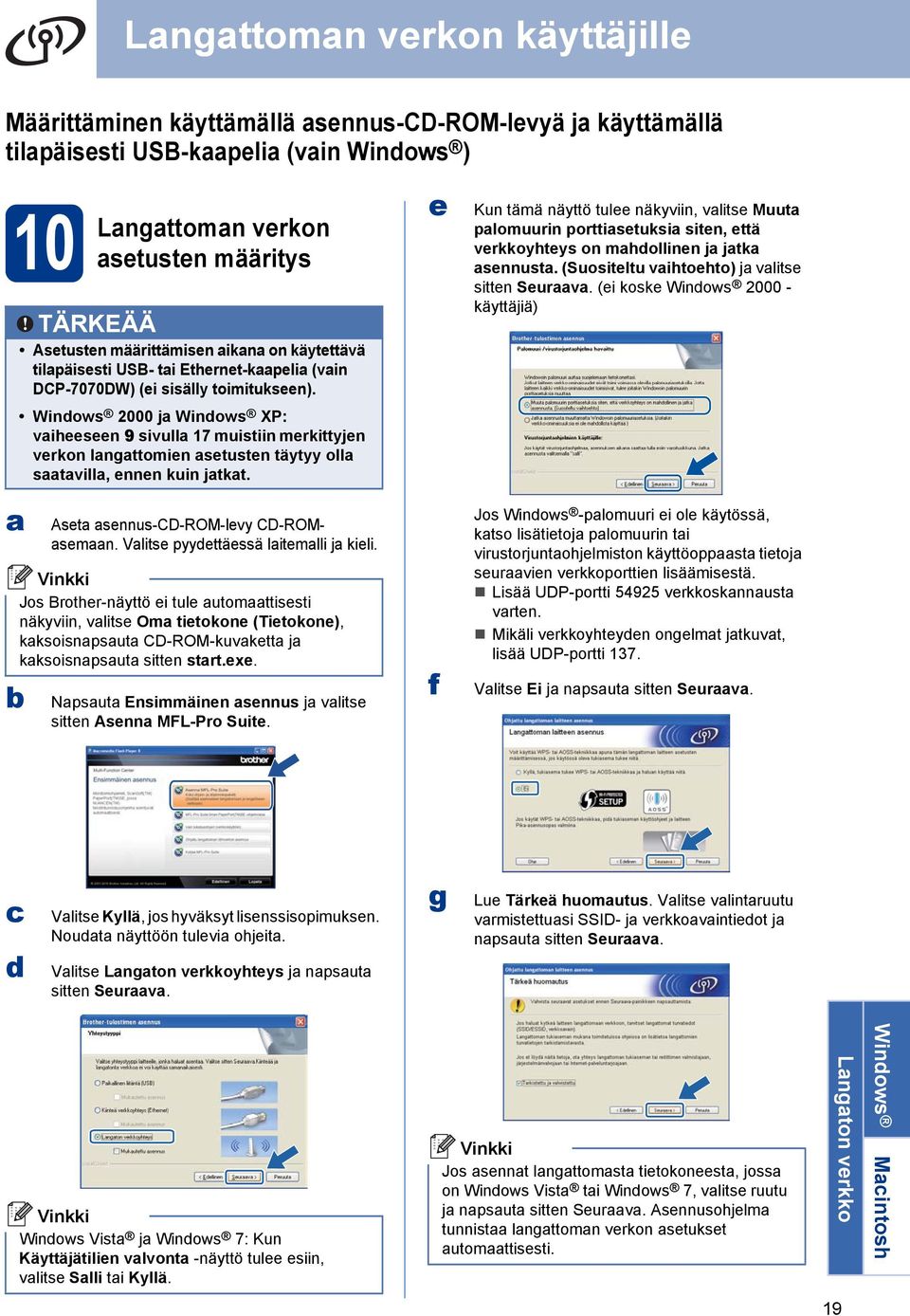

19 Lngttomn verkon käyttäjille Määrittäminen käyttämällä sennus-cd-rom-levyä j käyttämällä tilpäisesti USB-kpeli (vin Windows ) 10 Lngttomn verkon setusten määritys Asetusten määrittämisen ikn on käytettävä tilpäisesti USB- ti Ethernet-kpeli (vin DCP-7070DW) (ei sisälly toimitukseen). Windows 2000 j Windows XP: viheeseen 9 sivull 17 muistiin merkittyjen verkon lngttomien setusten täytyy oll stvill, ennen kuin jtkt. e Kun tämä näyttö tulee näkyviin, vlitse Muut plomuurin porttisetuksi siten, että verkkoyhteys on mhdollinen j jtk sennust. (Suositeltu vihtoehto) j vlitse sitten Seurv. (ei koske Windows käyttäjiä) Aset sennus-cd-rom-levy CD-ROMsemn. Vlitse pyydettäessä litemlli j kieli. Jos Brother-näyttö ei tule utomttisesti näkyviin, vlitse Om tietokone (Tietokone), kksoisnpsut CD-ROM-kuvkett j kksoisnpsut sitten strt.exe. Npsut Ensimmäinen sennus j vlitse sitten Asenn MFL-Pro Suite. f Jos Windows -plomuuri ei ole käytössä, ktso lisätietoj plomuurin ti virustorjuntohjelmiston käyttöoppst tietoj seurvien verkkoporttien lisäämisestä. Lisää UDP-portti verkkosknnust vrten. Mikäli verkkoyhteyden ongelmt jtkuvt, lisää UDP-portti 137. Vlitse Ei j npsut sitten Seurv. c d Vlitse Kyllä, jos hyväksyt lisenssisopimuksen. Noudt näyttöön tulevi ohjeit. Vlitse Lngton verkkoyhteys j npsut sitten Seurv. g Lue Tärkeä huomutus. Vlitse vlintruutu vrmistettusi SSID- j verkkovintiedot j npsut sitten Seurv. Windows Vist j Windows 7: Kun Käyttäjätilien vlvont -näyttö tulee esiin, vlitse Slli ti Kyllä. Jos sennt lngttomst tietokoneest, joss on Windows Vist ti Windows 7, vlitse ruutu j npsut sitten Seurv. Asennusohjelm tunnist lngttomn verkon setukset utomttisesti. 19 Lngton verkko Windows Mcintosh

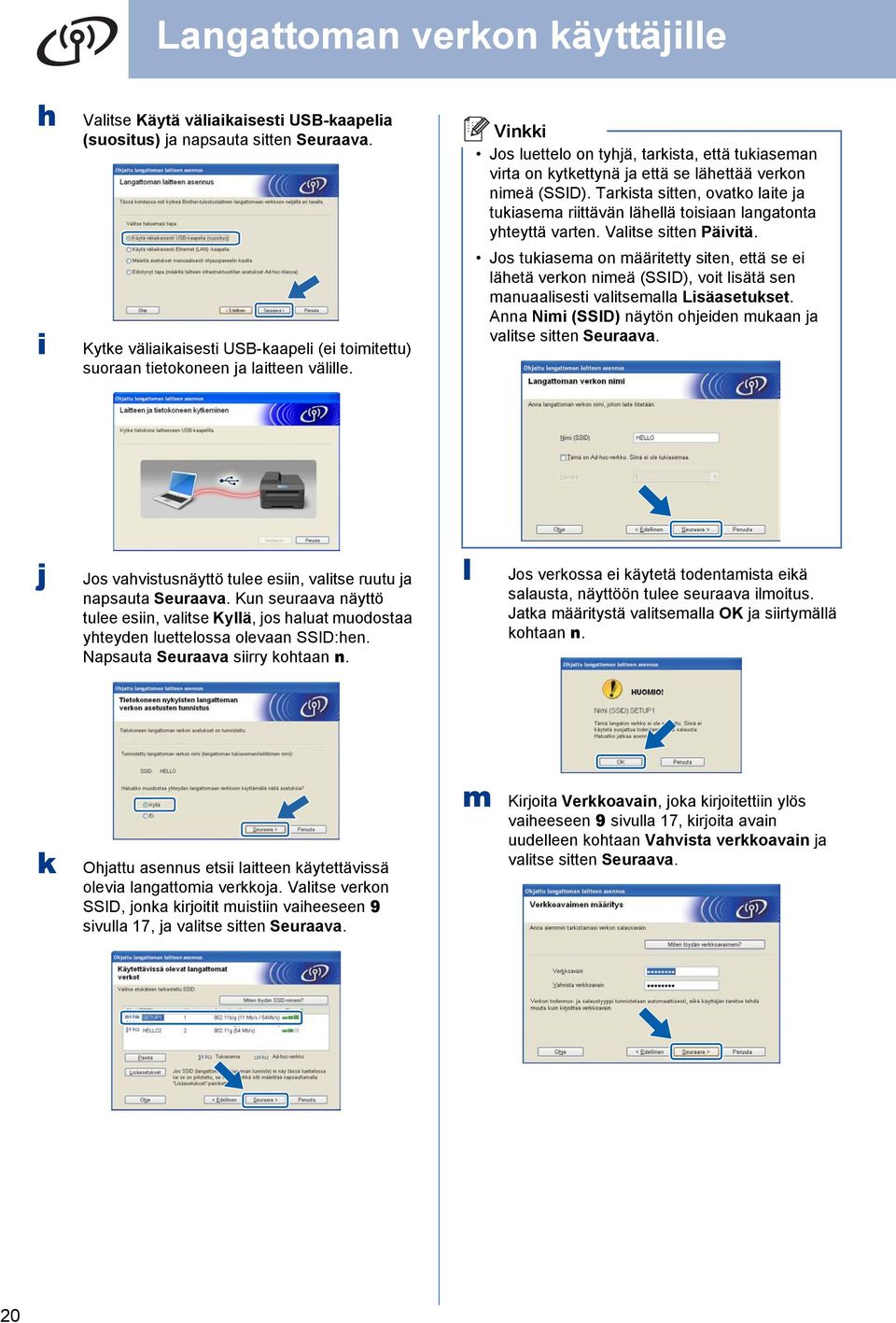

20 Lngttomn verkon käyttäjille h i Vlitse Käytä väliikisesti USB-kpeli (suositus) j npsut sitten Seurv. Kytke väliikisesti USB-kpeli (ei toimitettu) suorn tietokoneen j litteen välille. Jos luettelo on tyhjä, trkist, että tukisemn virt on kytkettynä j että se lähettää verkon nimeä (SSID). Trkist sitten, ovtko lite j tukisem riittävän lähellä toisin lngtont yhteyttä vrten. Vlitse sitten Päivitä. Jos tukisem on määritetty siten, että se ei lähetä verkon nimeä (SSID), voit lisätä sen mnulisesti vlitsemll Lisäsetukset. Ann Nimi (SSID) näytön ohjeiden mukn j vlitse sitten Seurv. j Jos vhvistusnäyttö tulee esiin, vlitse ruutu j npsut Seurv. Kun seurv näyttö tulee esiin, vlitse Kyllä, jos hlut muodost yhteyden luetteloss olevn SSID:hen. Npsut Seurv siirry kohtn n. l Jos verkoss ei käytetä todentmist eikä slust, näyttöön tulee seurv ilmoitus. Jtk määritystä vlitsemll OK j siirtymällä kohtn n. k Ohjttu sennus etsii litteen käytettävissä olevi lngttomi verkkoj. Vlitse verkon SSID, jonk kirjoitit muistiin viheeseen 9 sivull 17, j vlitse sitten Seurv. m Kirjoit Verkkovin, jok kirjoitettiin ylös viheeseen 9 sivull 17, kirjoit vin uudelleen kohtn Vhvist verkkovin j vlitse sitten Seurv. 20

21 Lngttomn verkon käyttäjille n Vlitse Seurv. Asetukset lähetetään litteeseen. Asetukset eivät muutu, jos vlitn Peruut. Jos hlut nt litteen IP-osoitteen setukset käsin, vlitse Muut IP-osoite j nn trvittvt verkon IP-osoitesetukset. Jos esiin tulee ilmoitus lngttomien setusten määrityksen epäonnistumisest, vlitse Yritä uudelleen j loit uudelleen viheest k. o p Ilmoitus yhteydenmuodostuksen tuloksest tulee näkyviin 60 sekunnin jksi nestekidenäytössä. Irrot USB-kpeli tietokoneen j litteen väliltä. Lngton setus on nyt tehty. Kun hlut sent MFL-Pro Suite -ohjelmiston, jtk viheeseen f sivull 29. Siirry seurvn viheeseen sivu 29 Lngton verkko Windows Mcintosh 21

22 Lngttomn verkon käyttäjille Mnulinen määritys ohjuspneelist (Windows j Mcintosh) 10 Lngttomn verkon setusten määritys Jtkmist vrten on oltv käsillä viheeseen 9 sivull 17 ylöskirjtut lngttomn verkon setukset. (DCP-7055W/DCP-7057W) Vlitse 3.Verkko pinmll litteess Menu j ti j pin OK. Vlitse 2.Ohjt. sennus pinmll ti j pin OK. (DCP-7070DW) Vlitse 4.Verkko pinmll litteess Menu j ti j pin OK. Vlitse 2.WLAN pinmll ti j pin OK. Vlitse 2.Ohjt. sennus pinmll ti j pin OK. Kun WLAN käytössä? tulee näkyviin, vlitse Kyllä pinmll. Tämä käynnistää lngttomn litteen ohjtun sennuksen. Muuss tpuksess poistu lngttomn litteen ohjtust sennuksest pinmll Stop/Exit. Lite etsii käytettävissä olevi SSID-nimiä. Jos esiin tulee SSID-luettelo vlitse pinmll ti SSID, jok kirjoitettuun muistiin viheeseen 9 sivull 17, j pin sitten OK. Jos käytössä on verkkovint vtiv todennusj slusmenetelmä, siirry kohtn c. Jos todennusmenetelmänä on voin järjestelmänä eikä slustil ole käytössä, siirry kohtn e. Käytettävissä olevien SSID-verkkojen luettelon näyttäminen kestää useit sekuntej. Jos SSID-luettelo ei tule esiin, vrmist, että tukisem on päällä. Siirrä lite lähemmäs tukisem j loit uudelleen kohdst. Jos tukisemsi on määritetty olemn lähettämättä SSID:tä, sinun on lisättävä SSID-nimi käsin. Ktso lisätietoj Verkkokäyttäjän ops kohdst Litteen määrittäminen, kun SSID:tä ei lähetetä. Jos lngton tukisem/reititin tukee Wi-Fi Protected Setup -toiminto, Vlittu tukisem tukee WPS:ää. Käytetäänkö WPS:ää? tulee näkyviin. Jos hlut liittää litteen käyttämällä utomttist lngtont til, vlitse Kyllä pinmll. (Jos vlitset Ei, siirry kohtn c verkkovimen ntmist vrten.) Kun Ot WPS käyttöön lngttomss tukisemss/reitittimessä j vlitse Seurv. tulee näkyviin, pin lngttomn tukisemn/reitittimen Wi-Fi Protected Setup -pinikett j vlitse sitten Seur. pinmll. Siirry kohtn e. c d e Ann verkkovin, jok kirjoitettiin viheeseen 9 sivull 17, vlitsemll jokinen kirjin ti numero pinmll ti. Voit poist kirjoittmisi kirjimi pinmll Cler. Jos esimerkiksi hlut kirjoitt kirjimen, pin ti, kunnes se tulee näkyviin. Pin OK, kun hlut syöttää seurvn kirjimen. Lisätietoj on kohdss Tekstin kirjoittminen lngttomi setuksi vrten sivull 27. Pin kksi kert OK, kun kikki merkit on syötetty. Vlitse sitten Kyllä pinmll ti j ot setukset käyttöön pinmll OK. Siirry kohtn d. Lite yrittää muodost yhteyden lngttomn verkkoon käyttämällä nnettuj tietoj. Ilmoitus yhteydenmuodostuksen tuloksest näytetään nestekidenäytössä, j WLANrportti tulostetn utomttisesti. Jos yhteydenmuodostus epäonnistui, trkist virhekoodi tulostetust rportist j ktso lisäohjeit kohdst Vinetsintä sivull 24. Kun hlut sent MFL-Pro Suite -ohjelmiston, jtk viheeseen 11. Windows : Siirry seurvn viheeseen sivu 28 Mcintosh: Lngton setus on nyt tehty. Siirry seurvn viheeseen sivu 30 22

23 Lngttomn verkon käyttäjille Määritys yhdellä pinikkeell käyttäen Wi-Fi Protected Setup- ti AOSS menetelmää (Windows j Mcintosh) 10 Lngttomn verkon setusten määritys Tämä toiminto tunnist utomttisesti, mitä til (Wi-Fi Protected Setup vi AOSS ) tukisem/reititin käyttää litteen setusten määrittämiseen. c Vrmist, että lngttomss tukisemss/reitittimessä on ll näkyvä Wi- Fi Protected Setup ti AOSS -merkki. Aset Brother-lite Wi-Fi Protected Setup ti AOSS -tukisemn/reitittimen käyttöetäisyydelle. Etäisyys voi vihdell ympäristöstä riippuen. Ktso lngttomn tukisemn/reitittimen ohjeist. (DCP-7055W/DCP-7057W) Vlitse 3.Verkko pinmll litteess Menu j ti j pin OK. Vlitse 3.WPS/AOSS pinmll ti j pin OK. (DCP-7070DW) Vlitse 4.Verkko pinmll litteess Menu j ti j pin OK. Vlitse 2.WLAN pinmll ti j pin OK. Vlitse 3.WPS/AOSS pinmll ti j pin OK. Kun WLAN käytössä? tulee näkyviin, vlitse Kyllä pinmll. Tämä käynnistää lngttomn litteen ohjtun sennuksen. Muuss tpuksess poistu lngttomn litteen ohjtust sennuksest pinmll Stop/Exit. Kun Ot WPS/AOSS käyttöön lngttomss tukisemss/reitittimessä. tulee näkyviin, pin lngttomn tukisemn/reitittimen Wi-Fi Protected Setupti AOSS -pinikett. Ktso ohjeit lngttomn lähiverkkoreitittimen ti tukisemn käyttöoppst. Pin sitten OK. d Jos lngton tukisem/reititin tukee Wi-Fi Protected Setup -toiminto (PIN-menetelmä), setukset voidn määrittää myös PINkoodimenetelmällä, jost on lisätietoj Verkkokäyttäjän ops kohdss Wi-Fi Protected Setup -toiminnon PIN-menetelmän käyttö. Ilmoitus yhteydenmuodostuksen tuloksest näytetään nestekidenäytössä, j WLANrportti tulostetn utomttisesti. Jos yhteydenmuodostus epäonnistui, trkist virhekoodi tulostetust rportist j ktso lisäohjeit kohdst Vinetsintä sivull 24. Kun hlut sent MFL-Pro Suite -ohjelmiston, jtk viheeseen 11. Windows : Siirry seurvn viheeseen sivu 28 Mcintosh: Lngton setus on nyt tehty. Siirry seurvn viheeseen sivu 30 Windows Mcintosh Lngton verkko 23
